Как сделать каркас под гипсокартон правильно — инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

Преимущество стен и потолков из гипсокартона
Условные обозначения для гипсокартона
Последовательность работ
Монтаж потолочного каркаса
Каркас стены из металлопрофиля

Преимущество стен и потолков из гипсокартона

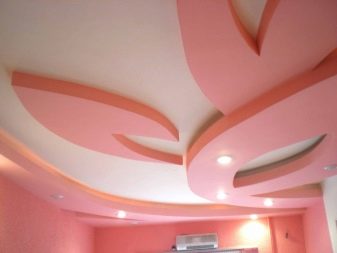

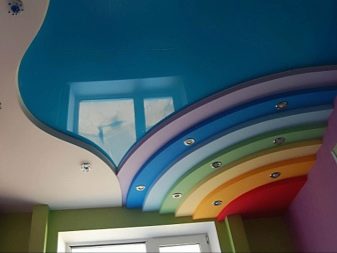

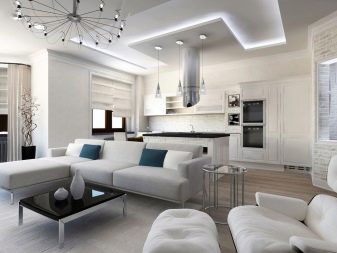

Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

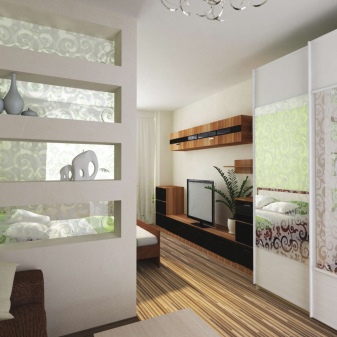

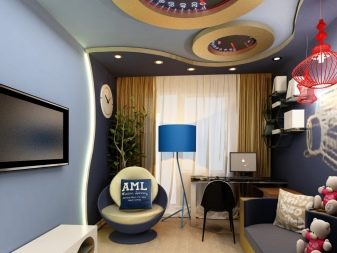

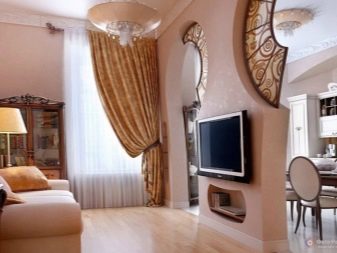

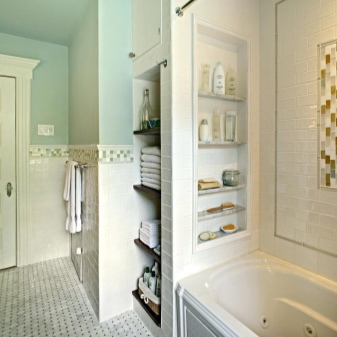

Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.

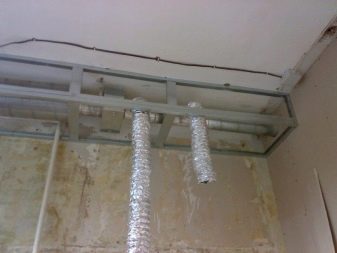

В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.

Условные обозначения для гипсокартона

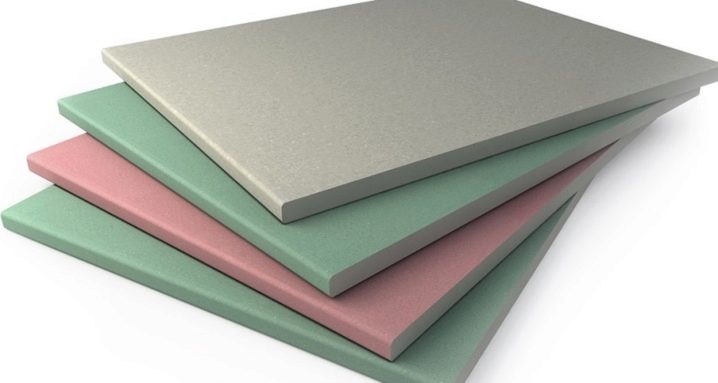

Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;

ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.

Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.
Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.

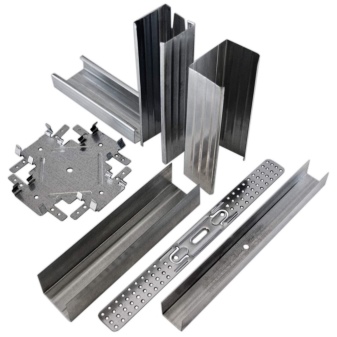

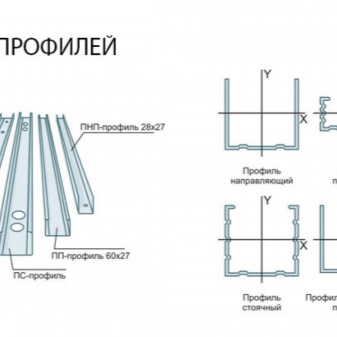

Условные обозначения металлического профиля для гипсокартона

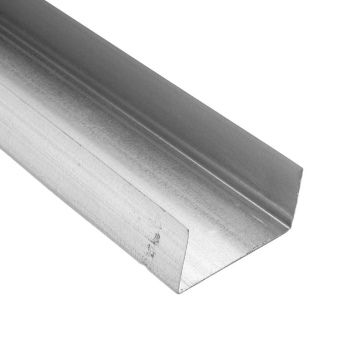

ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.

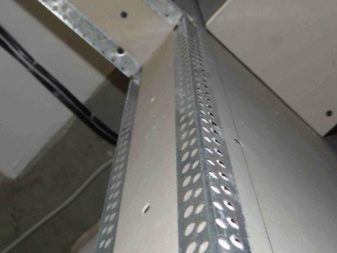

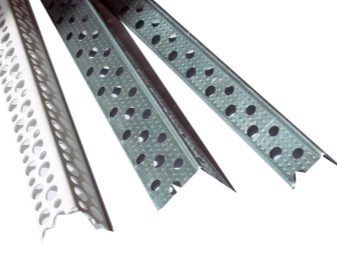

ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.

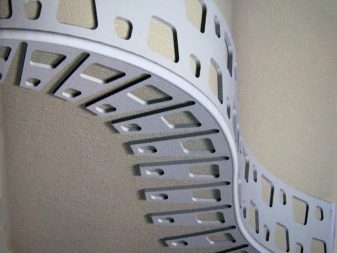

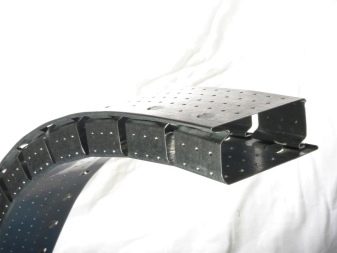

ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.

Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.

Дополнительные элементы

Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).

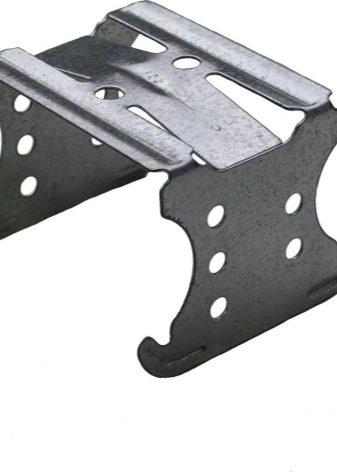

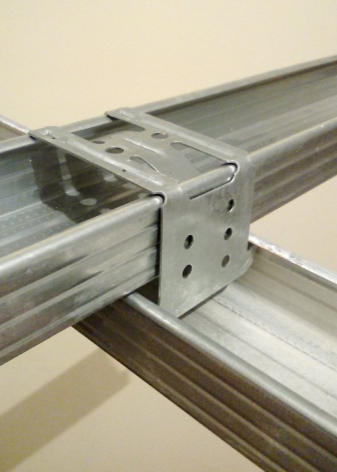

Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.

Метизы

Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.

Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы — лучше саморезами с острым концом 3,5х11 мм.

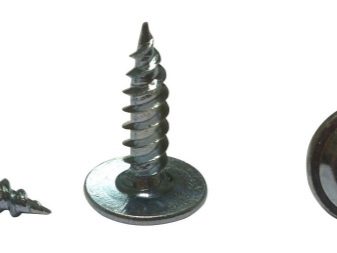

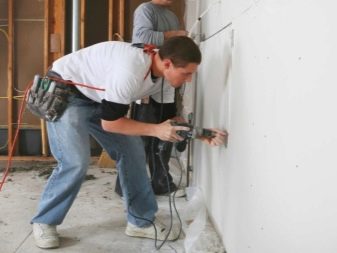

Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.

Последовательность работ

Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.

Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.

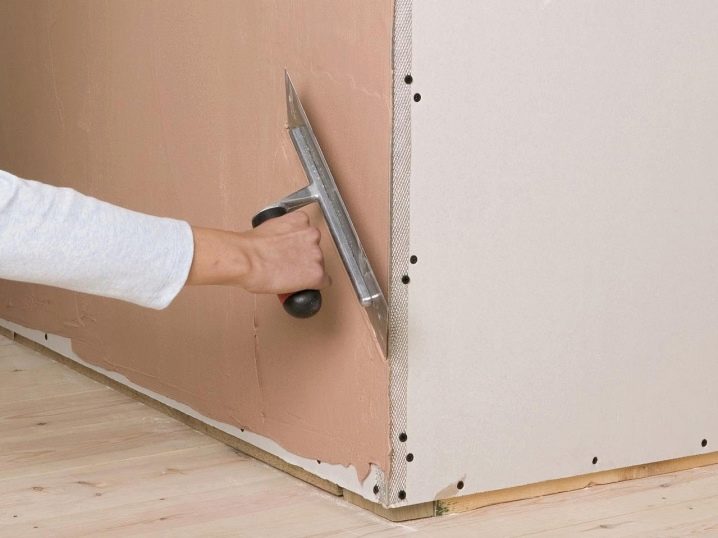

Остается провести шпаклевочные и другие отделочные этапы работы.

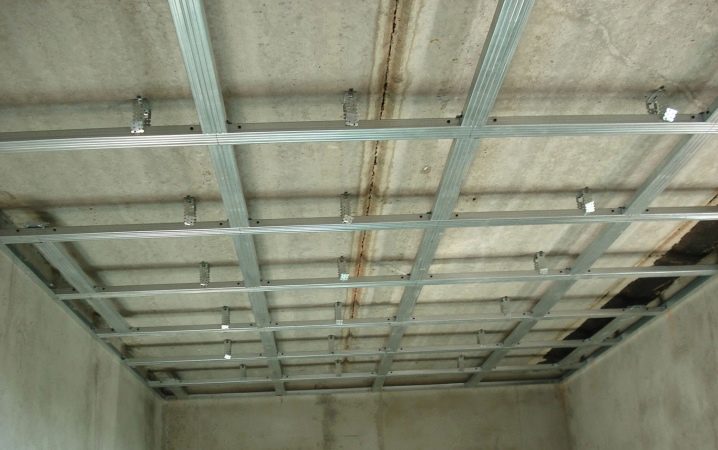

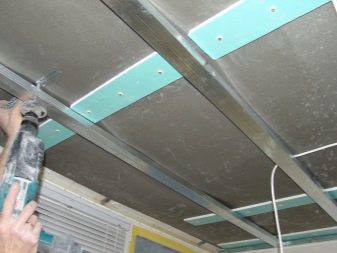

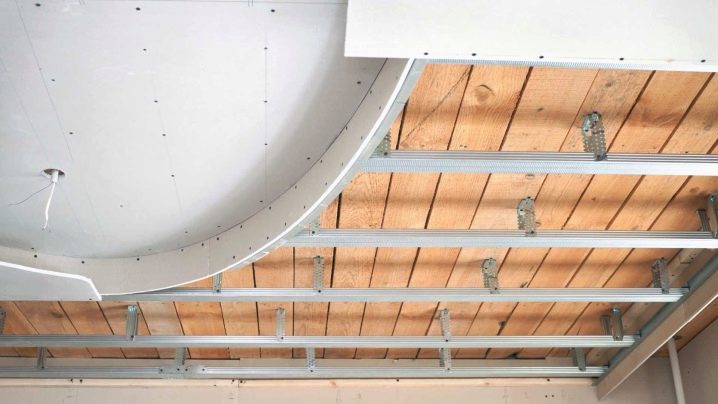

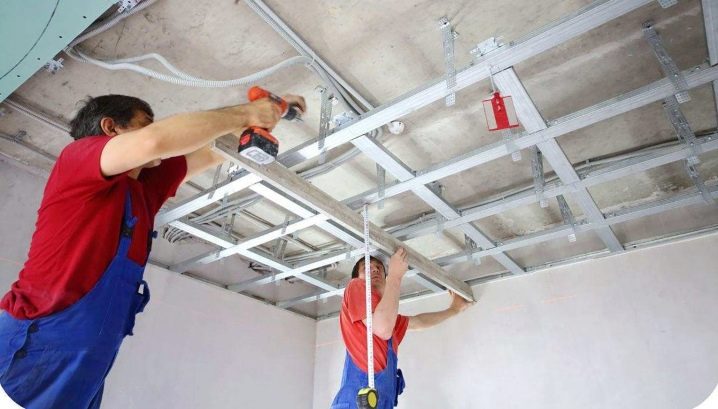

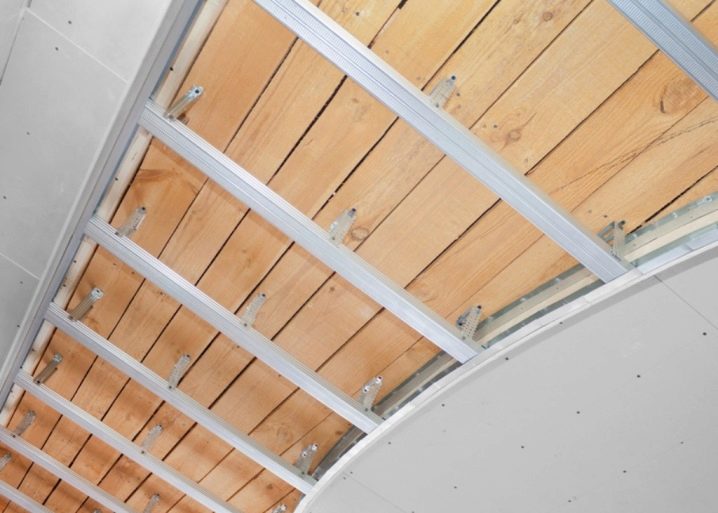

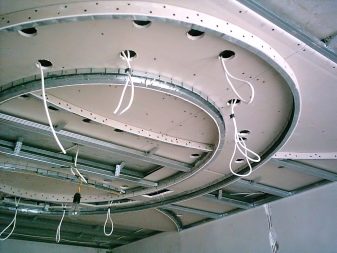

Монтаж потолочного каркаса

Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.

Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.

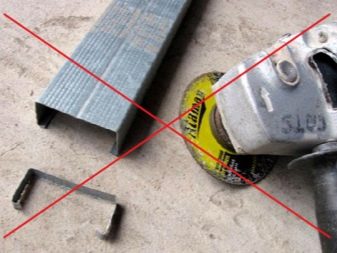

Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.

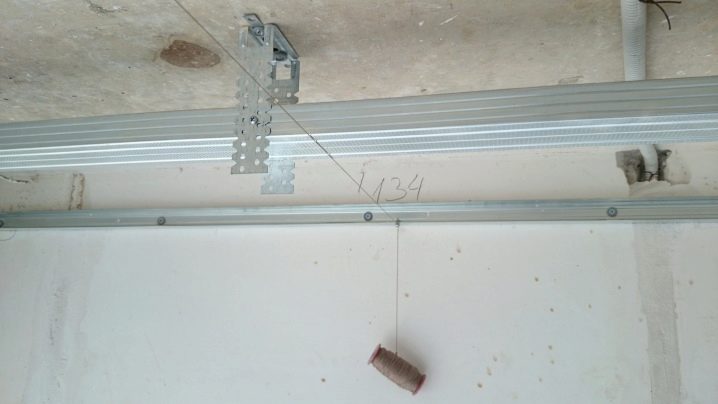

Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.

Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.

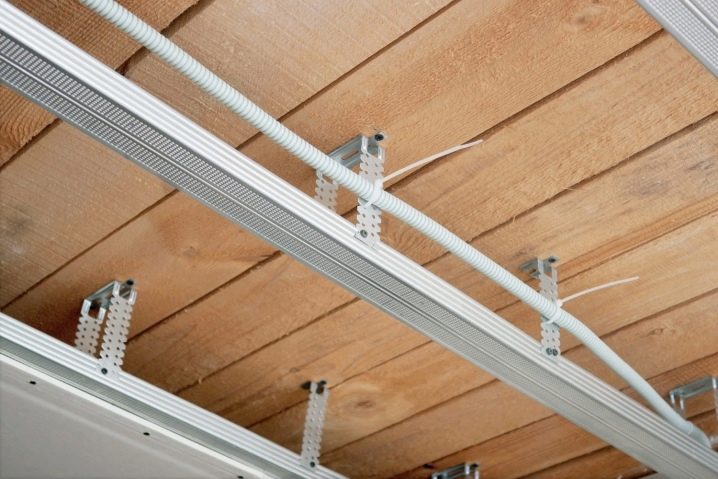

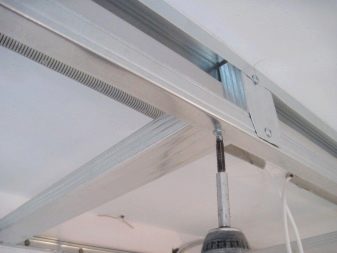

Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.

В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

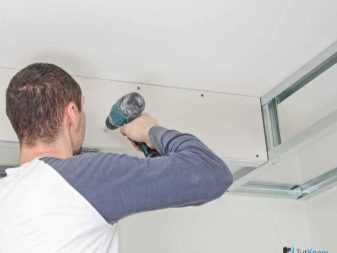

Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

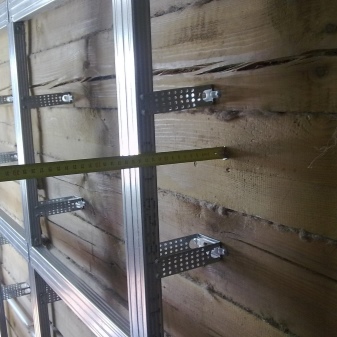

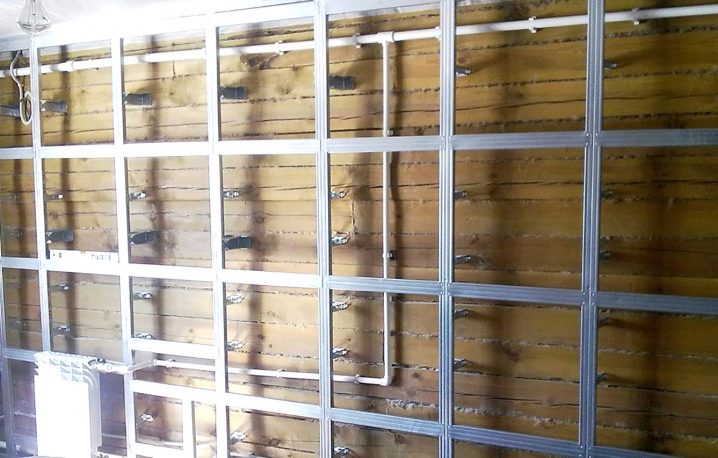

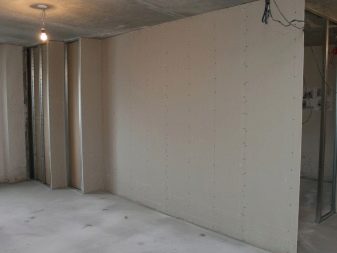

Каркас стены из металлопрофиля

Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.

Каркас для гипсокартона на стену своими руками: процесс монтажа

Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

Пример схемы каркаса под гипсокартонВернуться к оглавлению

Полное содержание материала

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
Длительный срок службы, вплоть до нескольких десятилетий.
Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиля	Марка на англ.	Обозначение на русском	Величина мм	Характеристика	Цена
Потолочный	CD	ПП	60×27	Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен.	от 95 р.
Стоечный	UD	ПС	50×50; 75х50; 100х50	П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.	от 150 р.
Направляющий	UW	ПН	50х40; 75х40; 100х40	Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса.	от 60 р.
Потолочный направляющий	CW	ПНП	28х27	Применяется для скрепления потолочных профилей	от 65 р.
Угловой		ПУ	20х20 25х25 30х30 35х35	Уголки с перфорацией, укрепляют и выравнивают стыки у стен.	от 26 р.
Модифици рованный	UA		50x40x2 75x40x2 100x40x2 150x40x2	Вариант CW- профиля, жёсткий, имеет толстые стены.	от 110 р.
Маячковый		ПМ	6×22	Служит для выравнивания плоскости, создания откосов.	от 18 р.
Арочный(наружный и внутренний)	CD	ПА	60х27	Применяется для изготовления конструкций с изгибами определённого радиуса	от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

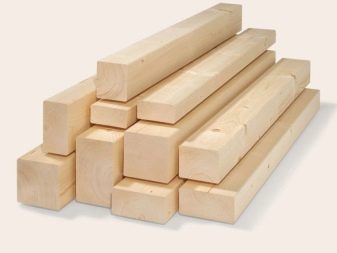

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
без специальной обработки древесины не обойтись, но это только делает материал дороже.

Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.

Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

уровнем;
рулеткой;
правилом;
шнуром;
отвесом;
ножницами по металлу;
перфоратором;
дрелью с реверсом или шуруповертом.

Инструменты для каркасаВернуться к оглавлению

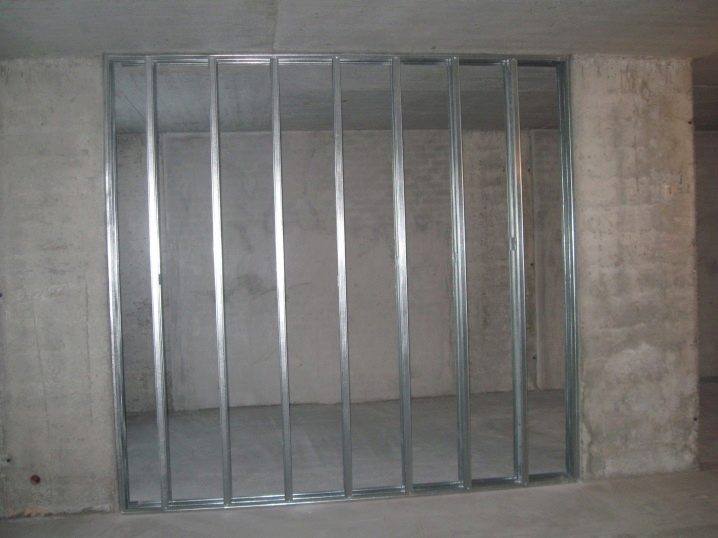

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
Потом закрепляют стойки CW профиля у краёв направляющих;
Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

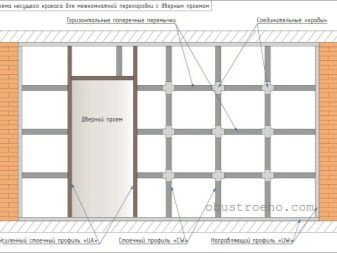

Пример каркаса для перегородки

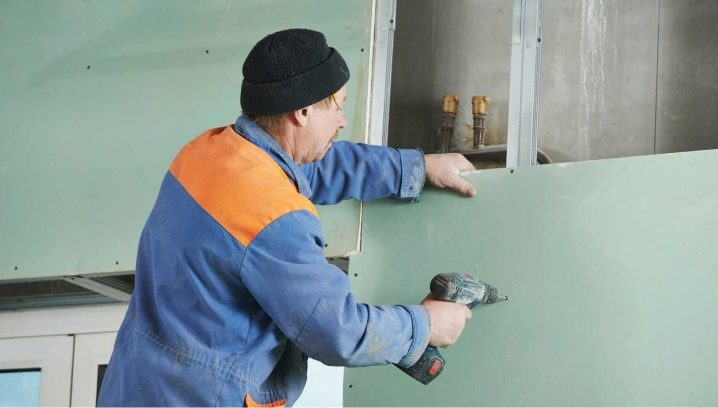

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

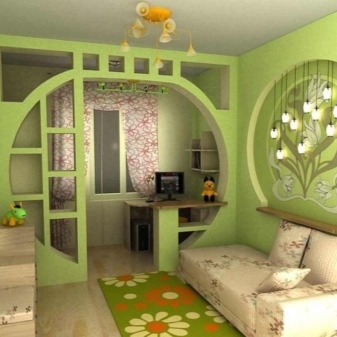

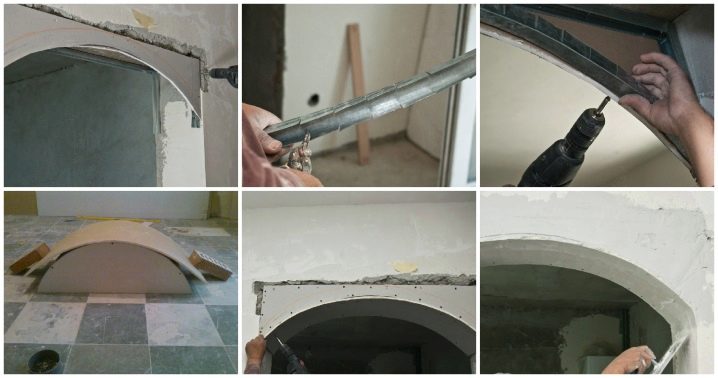

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

Каркас монтируют, отступая в глубину 15 см.
Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

Установка рулона шумоизоляции в каркасВернуться к оглавлению

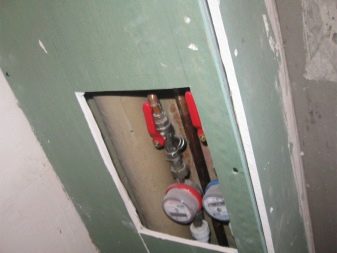

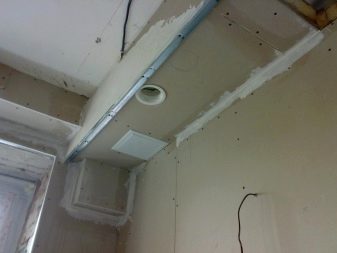

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:

по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
там, где они пересекаются, крепится ещё вертикальный профиль;
затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Вернуться к оглавлению

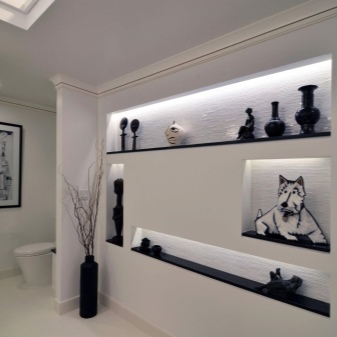

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Вернуться к оглавлению

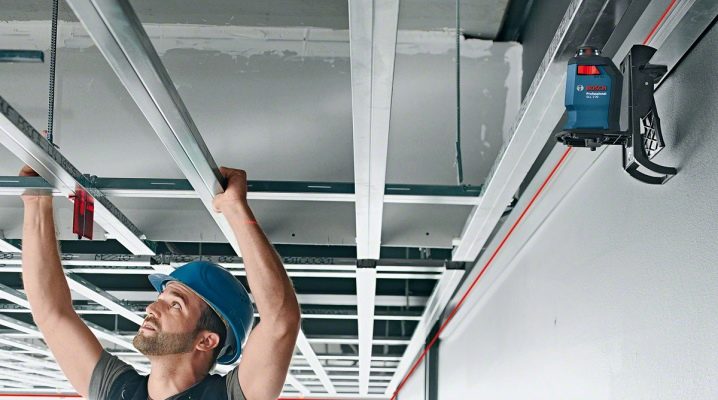

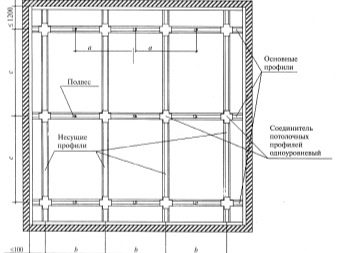

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

Проводится разметка с помощью подвеса или лазера.
По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Вернуться к оглавлению

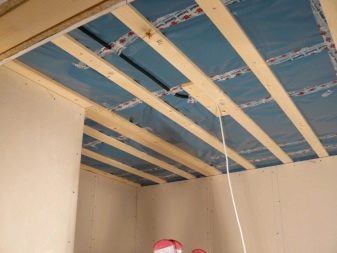

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

Размечается плоскость, и выявляются области с изъянами.
Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

Фото подборка собранных каркасов под гипсокартон на стене

Каркас для гипсокартона: стены, перегородки и конструкции

При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона. С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения. Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

Прямые подвесы. Пригодятся при выравнивании стен и потолков.
Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
Дополнительные элементы крепления – соединители типа «краб».

Набор инструментов

Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
Разметочный инструмент: уровень, отвес, рулетка, карандаш.
Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

Каркас при выравнивании стен

Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

разметку;
монтаж и соединение профилей.

Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
При помощи уровня линия переносится на пол.

На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

Сборка конструкции

После разметки начинается установка каркаса:

На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
Монтируются вертикальные стойки с шагом 40 или 60 см.

При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

Дверной (оконный) проем

Если в перегородке предусмотрена дверь, то в нижней направляющей делается разрыв соответствующей длины. Дальше действуют по такой схеме:

Примыкающие к дверному проему стойки выставляются вертикально при помощи уровня. Крепятся саморезами к направляющим каркаса, а затем усиливаются деревянными брусьями.

Обратите внимание! Расстояние между стойками, формирующими дверной проем, должно на 2 см превышать ширину коробки.

Устанавливается верхняя перемычка из направляющего профиля. Она должна располагаться на 1–1,5 см выше будущей дверной конструкции.
На линии стыковки ГКЛ над дверью крепится дополнительная вертикальная стойка, обрезанная по размеру.

Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

Формирование арок

Изгиб создается при помощи специального арочного профиля. При его отсутствии можно использовать поточную направляющую: в боковых стенках делаются вырезы в виде лепестков, после чего она легко сгибается.

Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

Полки, ниши и короба

Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.

Подробную инструкцию по изготовлению ниши из ГКЛ читайте здесь. Процесс создания гипсокартонных полок описан в этой статье.

Короба, закрывающие коммуникации, обязательно снабжаются дверками или лючками для проведения осмотра или профилактических работ. Необходим зазор между стенками короба и расположенными внутри его водопроводными или канализационными трубами.

Пошаговое описание процесса создания короба из ГКЛ можно найти тут.

После сборки каркаса конструкцию обшивают гипсокартоном и проводят финишную обработку: заделывают швы, отверстия от саморезов и производят грунтовку поверхности.

Вопросы по сборке каркаса любой гипсокартонной конструкции задавайте в комментариях. На них ответит квалифицированный мастер с 12-летним опытом в отделке.

Каркас из профиля под гипсокартон: обрешетка для металлопрофиля, монтаж гипсокартона

В наши дни гипсокартон получил широкое распространение. Его часто используют для отделочных работ в помещении. Благодаря своей многофункциональности конструкции из данного материала позволяют не только выровнять стены и потолок, но и дают возможность создать любую форму арок и перегородок. Каркас – основа конструкции. Поэтому важно знать, какие виды каркаса из профиля под гипсокартон бывают и в их чем основные плюсы и минусы.

Особенности

Стоит ознакомиться с особенностями профилей более подробно. Одним из главных профилей является упирающий или направляющий. Он имеет свое обозначение – ПН. Его форма напоминает букву П. Основные размеры: 40*50*55, 40*65*55, 40*75*55, 40*100*55. Устанавливаются такие профили по периметру всей конструкции.

Направляющий профиль фиксирует стоечный. Он является основным, и именно от его установки и будет зависеть внешний вид всего остального строения. Главное предназначение упирающего профиля – создать скелет новой поверхности для обшивания. Данный профиль крепится по всей площади главного каркаса. Первым показателем прочности профилей является объем металла, который используют при изготовлении: чем выше толщина стали, тем крепче профиль.

Несущий профиль используют для окончательного сооружения устройства каркаса, он несёт основной вес, поэтому к нему прикрепляют гипсокартон. Также он отвечает за прочность каркаса. Он изготавливается из металла различной толщины. Если металл слишком тонкий, необходимо большее количество креплений. Размер профиля, как правило, 60* 25*3000 или 60*25*4000 мм.

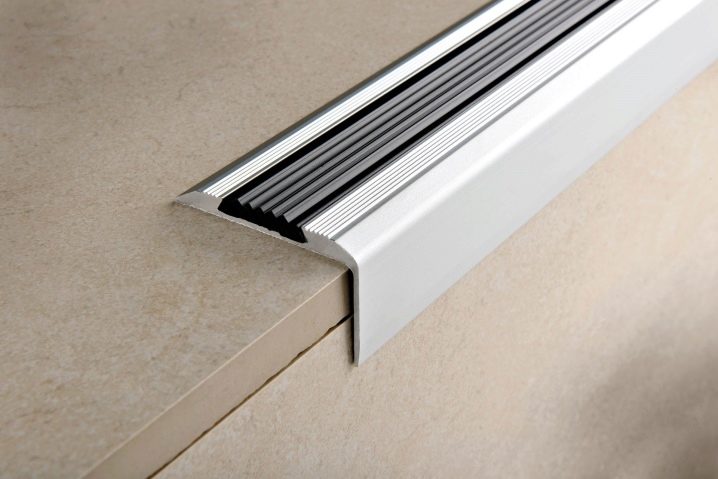

Монтаж на углах лестниц для ступеней осуществляют с помощью профиля со скольжением, который состоит из алюминия. Такой профиль служит противоскользящим элементом и обеспечивает дополнительную безопасность.

Стоечный или оцинкованный профиль применяют для создания рам, арок и других поверхностей, имеющих изгиб. Важное значение в установке также имеет потолочный направляющий профиль. Его размеры – 27*60.

Можно использовать и другие профиля, например, угловой, для создания ровных углов. Его обозначают аббревиатурой ПУ. Такой профиль делает каркас более крепким, предотвращает воздействие внешних факторов, облегчает нанесение штукатурки в углах. Основные размеры – 31*31, а 25*25 и 35*35 встречаются реже.

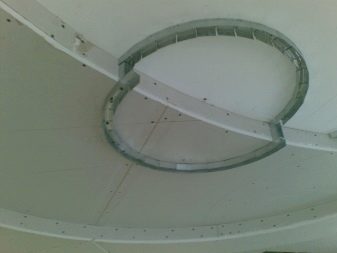

Профиль для создания арок, имеющих изгиб – арочный, имеет широкое распространение. Он часто ослаблен и имеет большое количество надрезов и отверстий. Основные размеры – 60*27. Обозначается как ПА. За счет своей гибкости создает абсолютно любую сложную конструкцию. Не стоит превышать радиус сгибания больше чем на 50 см, так как существует риск разрушения конструкции.

Подразделяется, как правило, на два типа:

выпуклый;
вогнутый.

Соединитель скрепляет перпендикулярные друг к другу профиля, а удлинитель объединяет различные отрезки.

Профили для создания перегородок, в отличие от других профилей, имеют большие размеры.

Плюсы и минусы

Профиль имеет плюсы и минусы, которые оказывают свое влияние на будущий проект помещения.

Начнем с плюсов использования профиля.

Отсутствют недостатки во внешнем виде. Имеют ровную форму, в отличие от бруса, который перед использованием необходимо хорошо подготовить (выровнять).
Профиль не расположен к деформации из-за присутствия влаги или изменений температуры. Всегда сохраняет форму, а что касается дерева, оно, напротив, изменяет форму, например, от влаги.
Долгий срок службы металла. Брус не имеет подобного преимущества, так как неустойчив к внешним воздействиям.

Является прочным материалом.
Легко приобрести.
Не требуется предварительного выравнивания стен.
Возможно использование оцинкованной стали.
Легко заменить или реставрировать поврежденный профиль.
Не воспламеняется, устойчив к возгоранию, при использовании специального гипсокартона безопасность от пожаров увеличивается.

Недостатки.

первый и наиболее главный минус – это высокая цена по сравнению с той же древесиной;
легко вырвать крепеж из-за маленького количества витков резьбы;

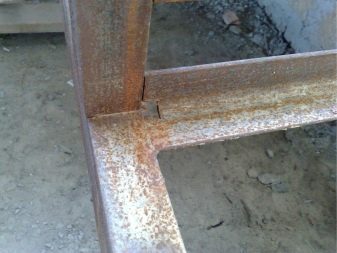

материал может подвергнуться коррозии.

ГКЛ – материал, используемый в строительстве, который очень известен, его используют часто в разных сферах, он помогает построить не только большие элементы, но и маленькие пристройки, с его помощью легко и быстро выравнивается поверхность стены в доме, также можно возвести перегородки, имеющие определенные фигуры.

Преимущества.

Доступен. Гипсокартон можно купить во всех строительных магазинах по доступной цене.
Легок. Имеются различия по толщине и небольшой вес. Для потолочных построек существуют более легкие варианты – это очень помогает в работе.
Простой монтаж. Пласты фиксируются шурупами к каркасу или на клей. В связи с этим можно самостоятельно их установить.
Прочен. Выдерживает нагрузки различного типа, благодаря чему имеет долгий срок службы.
Широкая сфера применения. Используется не только в конструкциях, но и в декоре.
Просто обрабатывать. С ним легко работать, он имеет возможность создать любую форму.
Дает возможность монтировать светодиодную ленту любым образом, а также встроенные светильники.

Виды

Рассмотрим основные виды каркасов на примере потолков.

Одноуровневые

Данный потолок может являться частью интерьера или быть основой для других потолков: сложных, имеющих много уровней. Создание данной конструкции не составит труда, главное – хорошо закрепить профиль к основанию. Итоговый этап – установка листов на профиль.

Важно использовать дополнительные измерительные инструменты, соблюдать горизонт и заранее позаботиться об установке различных коммуникаций и электропроводке. Под свет необходимо оставить пространство с запасом 10–15 см, так будет проще его подключать.

Основные достоинства одноуровневого вида:

сохранение внешнего вида облицованной поверхности, несмотря на изменения в фундаменте и его проседание;
незначительные изменения высоты используемой комнаты;
скрывает недостатки потолка, дает возможность спрятать электропроводку;
защита от шума соседей, живущих этажом выше.

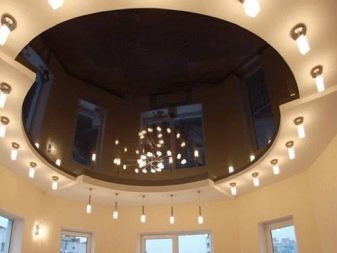

Многоуровневые

Данные виды, как правило, крепятся за счёт бетонных плит или потолка, состоящего из одного уровня. Затем каждый крепится на предыдущий уровень. Важно, чтобы они хорошо сочетались между собой.

Основные достоинства двух и более уровней:

визуализация пространства, возможность создать иллюзию увеличения или уменьшения помещения;
создание оригинального авторского потолка;
функциональное зонирование пространства;
хорошо смотрится в помещениях, имеющих высоту более трех метров.

Нестандартные и более сложные конструкции имеют сходство с одноуровневыми и многоуровневыми разновидностями, отличаются более сложной структурой, сохраняют возможность создавать необычные формы.

Основные достоинства нестандартных и более сложных конструкций:

неповторимость стиля конструкции;
возможность замены отдельных элементов конструкции.

Инструменты

Установку обрешетки необходимо производить после приобретения специальных инструментов и материалов.

Основными являются следующие инструменты:

линейка;
молоток;
карандаш;
дюбели;
рулетка;

перфоратор;
отвес с грузом;
саморезы;
строительный уровень;

отвёртка;
соединители как крестообразные, так и прямые;
подвесы;
металлические профиля.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

деревянный брус;
металлический профиль.

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

Соединитель из двух уровней применяют довольно редко, он чаще необходим только в одной ситуации: для сборки скелета, когда держатель имеет движущиеся основу, например, перекрытие из дерева. Сначала устанавливается первых уровень соединителя CD, который остается активным, затем уже другой уровень профилей. Его располагают как обычную основу, далее скрепляют с использованием двух представленных соединителей. Этот довольно сложный крепеж существует для того, чтобы убрать различия размеров дерева, связанных с температурными изменениями и влажностью.

Тонкости монтажа

Перед тем, как установить гипсокартон на профиль, нужно собрать технически правильную обрешетку, на которую в дальнейшем он и будет крепиться. Этот материал довольно простой, но зачастую именно в построении конструкции возникают трудности. Каркас является основой, без него построение будет невозможно, поэтому необходимо ровно выставить каркас.

Данную конструкцию необходимо изобразить на бумаге в виде чертежа, чтобы иметь представление, что и где будет возводиться. Что касается каркаса, важно понять, где он будет расположен. Каркас можно монтировать на стенах или потолке. Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто.

Если каркас будет монтироваться на стенах и потолке, необходимо начинать с потолка.

Разметку делают с помощью рулетки в самом низком месте. Важно учесть, что проводку проводят заранее. Далее идёт монтаж профилей на потолок: несущий профиль необходимо выставлять горизонтально. Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель. Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить.

Крайне редко комната имеет идеально ровные углы. В таких ситуациях после выравнивания стен гипсокартонные листы на потолке очень сложно подгонять под необходимые параметры. Если начать работу с потолка, зазоры будут отсутствовать. Удобство использования профилей заключается в том, что их можно стыковать с небольшим нахлестом.

Фиксируются подвесы для установки креплений на шурупы и дюбеля, расстояние шагов – около 60 сантиметров.

Следующим шагом будет монтаж направляющих по всему периметру данного помещения с помощью ниток, закрепленных на профиль.

Условно делим потолок на одинаковые квадраты, примерно по 0,5*0,5 м. Далее располагаются несущие части. По закрепленным ниткам их соединяют с главными профилями и фиксируют шурупами. Соединители-крабы устанавливают на крепления накрест. Когда установка каркаса на потолке завершена, можно переходить на стены. В целом, техника установки профилей схожа.

Необходимо измерить расстояние, которое будет соответствовать ширине листа. Далее делается метка, где и будет располагаться профиль. Начинать следует с монтажа направляющих по всему периметру стены. Это выполняется с помощью нитей. Единственное, стоит учесть, что расстояние будет больше 60 сантиметров, чем на потолке. Болгаркой нарезаются поперечные перемычки длиной около 60 см и также они крепятся с помощью саморезов. В управляющий профиль устанавливается несущий и закрепляется к стенам. Можно использовать шаг 0,6 м. В продаже имеются заранее подготовленные профили с отверстиями, они отлично подойдут для новичков. Несущие профили необходимо соединить с подвесами. В дальнейшем устанавливаются поперечные с промежутком около 60 см.

Когда все работы закончены, переходим к этапу установки гипсокартонных листов с помощью шурупов. Главное – углублять лист шляпки не более чем на 4 мм, расстояние между саморезами – примерно 10-30 см. Листы фиксируются по всему периметру профиля сверху вниз. Важно для подвижности конструкции делать зазор в 1 см между листом и полом, и 0,5 см – между потолком. Швы закрываются ближе к полу, зазоры скрываются плинтусом.

После монтажа потолка стены покрывают шпаклевкой. В начале применяют армирующую сетку, ей закрывают швы на стыках, затем уже шпаклюют всю стену. Для различных проемов, таких, как оконный, дверной, арочный, используются другие дополнительные профили.

Как сделать дверной проем?

Дверной проема строят, как правило, при помощи нескольких видов конструкций. Иногда требуется изменение размеров самого проема, например, уменьшение ширины или высоты. Дополнительно используется два вида профилей: стоечный и стартовый, они различаются по основным функциям.

Первое правило – определиться с размерами. Если необходимо немного сдвинуть дверной проем, со стороны стены рекомендуется установить дополнительную стойку, по краям проема закрепляется вертикальный элемент, который прикручивается саморезами.

Пристенные профили необходимы для уменьшения высоты, они будут служить основной опорой. Гипсокартон после монтажа профилей нарезается на основные листы, главное, чтобы его края располагались посередине профиля. Крепится с помощью саморезов.

Создаем арку с помощью металлических профилей. Для того, чтобы выполнить данную работу своими руками, материалам необходимо придать необычную форму.

Данными материалами можно создать арочную конструкцию любой сложности: эллипс, нестандартная или несимметричная, прямой портал, круглая расширенная арка. Профили необходимо изгибать с учетом задумки проекта. Профили надрезают специальными ножницами по металлу, а чтобы выгнуть гипсокартон и придать ему заданную форму, по нему проходятся игольчатым валиком и слегка смачивают водой, затем положение фиксируют.

Если форму дверного проема нужно незначительно подправить, стену покрывают слоем штукатурки. Когда необходимо выравнивание большого участка, лучше использовать гипсокартон. Главное – отмерить основные размеры для гипсокартона и закрепить его внутри самого проема и на откосах. Различные дефекты потом скрываются при помощи штукатурки, в углах используются специальные профиля, например, угловой профиль.

Для финишного этапа отделки используют малярную сетку и шпаклевку.

Можно разделить всю работу на несколько этапов.

Грунтовка. Вся рабочая площадь покрывается грунтовкой и просушивается.

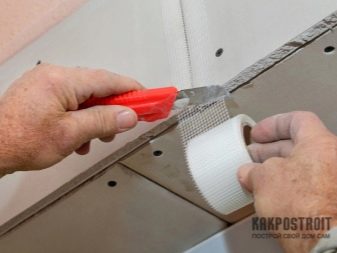

Удаление различных дефектов. Швы и места вкручивания саморезов заклеиваются серпянкой, чтобы переход от конструкции к стене был незаметным.
Выравнивание общего слоя. Нужно затереть шпаклевку после того, как она полностью высохнет, затем нанести второй слой.

Создание короба и других элементов при помощи профиля. Короб хорошо скрывает различные провода и трубы, которые можно закрыть двумя способами:

только трубы;
во всю стену.

Если требуется закрыть только трубы, то процесс не занимает много времени. Делается это довольно просто и не требует особых финансовых затрат. Во втором случае закрывается вся плоскость, но ее можно использовать, создав на этом месте полочки для хранения.

Если трубы находятся в углу, короб будет иметь только две грани, если стояк будет находиться посередине – то три грани. Важно создать чертеж со всеми видами соединений. Это поможет рассчитать необходимый материал. Промежуток между конструкцией и трубами должен составлять около 30 мм.

Следующий этап – разметка. Сначала нужно найти наиболее выпуклые места труб, которые и создадут границу новой конструкции. Далее отмечаем их: от основной отметки на потолке проводим линии перпендикулярно стенам. Из основной отметки спускаем отвес, это поможет обнаружить главную метку на полу. От данной метки прокладываем поперечные лини к стенам. Далее соединяем все линии по стенкам и получаем прямую линию, на ней и будет устанавливаться стоечный профиль.

Далее необходимо осуществить установку основы короба. При помощи дрели делаем отверстия, куда в дальнейшем, используя молоток, размещаем пластмассовые стержни. Данный профиль при помощи болтов прикрепляем к стене, а управляющий профиль закрепляем к потолку или к стенам. Начинаем с установки лицевой стороны короба, которая располагается на стыке упирающих профилей по потолку и полу. Крепится всё, как правило, с помощью шурупов, в дальнейшем устанавливаются гипсокартонные листы. Важно разместить соединения на одной линии, образуя одну общую поверхность для ребер строения, иначе будут перекосы.

Делая установку гипсокартона на строение, сначала режем листы на стороны, отмечаем правильный размер стороны, которая осталась, и отрезаем полоску таким образом, чтобы она сошлась с остальными. Лист к металлическому профилю прикрепляется с помощью шурупов к главным стойкам. Не стоит забывать про такое отверстие, как люк.

Как данная конструкция будет закончена, можно её зашпаклевать. Что касается материалов для отделки, использовать можно любой материал.

Удобство гипсокартонных конструкций также заключается в том, что при их помощи можно создать различные перегородки, тем самым зонировать пространство иотделить рабочую зону от зоны отдыха.

Важные нюансы

Основные правила, которые обязательно соблюдать при построении конструкции:

перед облицовкой картона важно провести разводку электрокабеля и всех труб сантехники;
построение должно быть довольно устойчивым и жёстким, чтобы выдержать абсолютно любую нагрузку;
плиты ГК крепятся по высоте в шахматном порядке;
все последующие листы соединяются по центру профиля.

Перед тем, как укладывать гипсокартон, необходимо прикрутить всю обрешетку при помощи саморезов. Особое внимание стоить уделить углам и их подготовке. Обязательно нужно учесть при расчете, что для прочности конструкций необходимо устанавливать угол и обшивать его гипсокартоном с шагом минимум 30 см.

Стоит обращать внимание на долговечность материала и использовать только высококачественное сырье. Во время разметки каркаса как для стен, так и для потолка нужно учитывать одно условие: все стыки гипсокартонных листов должны находиться на профиле. С учетом рекомендаций можно сказать, что данный каркас из профиля – отличное решение для отделочных ремонтных работ. Благодаря своей многозадачности каркас может помочь воплотить абсолютно любую идею.

Советы и рекомендации

Необходимо правильно соблюдать технологию строительных работ, от этого зависит качество ремонта. Строители и люди, делающие данные работы самостоятельно, часто допускают технологические ошибки, пробуя сократить время работы или сэкономить на товарах в магазине.

Остановимся подробно на главных ошибках, которые следует избежать при изготовлении конструкции.

Неправильный расчет длины профилей. Если произвести его неверно, данная конструкция будет построена с ошибками.
Ошибки в технике монтажа каркаса. Если не соблюдать технику в использовании профиля, применять профили не по их назначению, можно допустить очень грубые погрешности в работе.
При фиксации потолочных материалов обязательно нужно применять подвесы: гладкая сторона должна располагаться вниз, именно она является основанием, к которому прикручивается гипсокартон.

Неверная резка. Нельзя использовать болгарку, это способствует выгоранию оцинковки, что в дальнейшем приведет к коррозии. Для этого подойдут специальные ножницы для резки металла. Они бывают двух видов: ручные и электрические.
Использование профиля не по его назначению в конструкции. Например, если применять профиль для потолка, чтобы построить перегородки. В таком случае правильно применять профиль упирающий.
Отсутствие подвесов при построении потолка более двух уровней. Это приведет к образованию трещин по всему периметру потолка. Если соблюдать технологии, то несущий профиль будет фиксироваться от используемых стен длиной около 10 см. Обязательно в подвесном потолке необходимо использовать подвесы.

Закрепление листа неправильной стороной. Например, если использовать ГКЛВ (защищает от влаги) неправильно, то это повлияет на его положительные свойства, которые не смогут проявить себя из-за неправильной установки.
Неправильное соединение ГКЛ. Не рекомендуется применять маленькие куски листов. Главное – фиксировать большие листы, чтобы предотвратить разрушение материала.
Нужно исключать использование специальных профилей для углов, чтобы защитить углы от влаги и внешних повреждений. Здесь рекомендуется использовать наружный профиль.

Стоит отметить, что перед ремонтом необходимо еще раз хорошо изучить поверхность, где будет установлена конструкция, определиться с видом будущего проекта из металлопрофиля и правильно произвести чертеж. Также важно разбираться в видах профилей и их креплении.

О том, как сделать каркас из профиля, смотрите в следующем видео.

наращивание и выравнивание поверхности своими руками, советы как собирать по схеме и как установить ГКЛ с каркасом с нуля

Гипсокартон (ГКЛ) состоит из двух слоев картона и гипсовой сердцевины с различными добавками, придающими дополнительные свойства: влаго- и огнестойкость, прочность и т. Это простой в обработке, универсальный листовой материал, пригодный для выравнивания стен и монтажа межкомнатных перегородок. Не подходит ГКЛ только для помещений с постоянно повышенной влажностью.

Выравниваем стену гипсокартоном своими руками

Существуют два способа обшивки поверхностей листами гипсокартона: на каркас или прямо к стене. Обойтись без обрешетки невозможно, если:

стены очень кривые — отклонение от вертикали более 4 см;
требуется тепло- и шумоизоляция — утеплитель помещают между стеной и слоем ГКЛ, для получения зазора и нужен каркас.

Каркасный способ

Стандартный шаг между осями вертикальных стоек обрешетки под ГКЛ — 60 см. Этот размер увязан с шириной гипсокартонного листа. Каркас монтируют из специального металлического профиля или деревянных брусков. Минусы древесины: гниет, разбухает или рассыхается, обязательна обработка антисептическим и замедляющим горение средствами.

Виды стального стенового профиля для каркасов под ГКЛ:

Направляющий (П-образный, ПН, UW). Его устанавливают по периметру гипсокартонной стены, как основу обрешетки.
Стоечный (С-образный, ПС, CW). Из него в основном делают вертикальные перемычки между направляющими.
Угловой (с перфорацией, с армирующей сеткой, ПУ). Он предназначен для отделки наружных углов. Этот профиль приклеивают к гипсокартону шпаклевкой.

Направляющий и стоечный профиль выпускают в нескольких вариантах размеров. Для однослойной обшивки достаточно ширины 50 мм, для двухслойной — не менее 75. При выборе учитывают так же высоту и ширину стены, нагрузку. Если между ней и ГКЛ будет слой изоляции, то профиль берут широкий, с учетом толщины утеплителя.

Достоинства обшивки каркасным способом:

Прочная фиксация гипсокартона.
Возможность спрятать электропроводку или трубы, не нужно штробить стены.

Недостатки:

«Съедается» пространство — минимум на 6 см от каждой обшитой стены.
Невысокая прочность, так как за гипсокартоном остается зазор. Если нужно повесить шкафы или тяжелые полки, то обшивку приходится делать в два слоя (общая толщина не менее 18 мм) или уменьшать шаг между стойками обрешетки до 40 см. Крепежи для мебели располагают на профиле. Преимущество двухслойной обшивки — хорошая тепло- и шумоизоляция.

Металлический профиль любого вида имеет стандартную длину 3 м, стоечный можно найти 4-х метровый — его выбирают, если высота стены более 3 м. Каркас из нарощенных кусков 3-х метрового профиля будет непрочным. Резку удобнее всего выполнять простыми ножницами по металлу.

Бескаркасный способ

Если стены в помещении сравнительно ровные, то можно сэкономить на каркасе и сохранить полезную площадь. ГКЛ к обшиваемой поверхности фиксируют дюбелями или на специальный гипсовый клей. Можно сочетать оба способа. Вместо клея допускается использовать монтажную пену.

Если отклонение от вертикали от 2 до 4 см, то сначала к стене крепят маяки из обрезков гипсокартона. Первые устанавливают по углам, натягивают между ними веревку, по которой через каждые 40 см приклеивают дополнительные маяки. Их уровень регулируют с помощью изменения толщины слоя гипсового клея. На стену наносят разметку, это помогает ровно приклеить листы.

Начинать обшивку можно после полного схватывания клея под маяками

Крепление к каркасу: пошаговая инструкция

Порядок действий при обшивке каркаса гипсокартоном:

Работу начинать от угла.
Рекомендуется срезать кромку на ГКЛ под углом примерно 30° (на треть толщины). Это нужно для вдавливания шпаклевки внутрь швов. В продаже есть гипсокартон, у которого кромка уже имеет нужную форму. На обрезанных заготовках (например при отделке проемов) срезы по краям делают обязательно.
Установить на шуруповерте средние обороты и надеть на биту саморез.
Подложить снизу под первый лист для создания зазора подставку толщиной до 1 см.
Плотно прижать ГКЛ к каркасу.
Вкрутить саморезы так, чтобы они были утоплены в поверхность примерно на 1 мм. Тогда шляпки легко зашпаклевать. Шаг между шурупами не более 20 см, если обшивку делают в два слоя, то на первом можно делать до 75 см. Первый слой дополнительно фиксируют саморезы, закрепляющие на второй. Расстояние от верха или низа листа до шурупа 15 мм, справа и слева отступают на 10 мм.
Последовательно закрепить все листы обшивки. Каждый крепят минимум к трем профилям, края ГКЛ должны попадать точно на середину стойки. Обрезки небольшого размера допустимо фиксировать только к двум профилям. При монтаже верхних листов под потолком тоже оставлять зазор.

На соседних листах саморезы располагают с небольшим смещением. Если облицовка выполняется в два слоя, то второй начинают монтировать только после высыхания шпаклевки в швах первого.

Размеры ГКЛ

Стандартные размеры стенового гипсокартона: 2500 или 2700 мм на 1200 мм, толщина 12,5 мм. Если расстояние от пола до потолка больше 2,7 м, то берут листы длиной 3 м. Для обшивки стен, на которых будут висеть тяжелые предметы, выбирают высокопрочный гипсокартон толщиной 15 мм. В продаже есть и малоформатные листы — 1500 х 600 мм. С ними удобно работать одному. Минус — больше швов.

Для двуслойной отделки можно покупать ГКЛ толщиной 9,5 мм (потолочный).

Как стыковать

Если длины одного листа не хватает на всю высоту стены, то верхние детали обшивки крепят так, чтобы швы между ними не совпадали со стыками между нижними. Иначе не добиться достаточной прочности. Швы заделывают шпаклевкой и армирующей лентой.

При выполнении двойной обшивки стыки на первом и втором слоях тоже не должны совпадать. Если расстояние между стойками каркаса 60 см, то швы первого слоя делают на четных профилях, второго на нечетных. Если невозможно соблюсти это условие, то смещение выполняют произвольно — минимальное 5 см.

Чем крепить

ГКЛ крепят к обрешетке специальными саморезами по гипсокартону для металла или дерева, (подбирают под материал каркаса). Шуруп должен минимум на 10 мм выходить с обратной стороны обрешетки. Это касается и саморезов для второго слоя двойной обшивки. Для крепления стандартного стенового ГКЛ (12,5 мм) в один слой оптимальная длина самореза — 25 мм, в два слоя — от 40 мм. Минимальный расход шурупов примерно 20 — 25 шт на 1м2 обшивки.

Расстояние

Между обшивкой из гипсокартона и полом или потолком оставляют щели 5 — 10 мм. Это необходимо для компенсации последствий возможной усадки или перепадов температур. С этой же целью оставляют расстояние в 1 — 2 мм между соседними листами гипсокартонной облицовки.

Перегородка из гипсокартона

При изготовлении межкомнатной перегородки монтаж каркаса обязателен. Его делают из тех же материалов, что и обрешетку под обшивку стены. Каркас может быть двойным — выше прочность, проще разместить утеплитель, провода и т. п. Обшивку делают в 1—3 слоя, третий нужен при повышенных требованиях к изоляции или пожаробезопасности.

Разметка

Монтаж гипсокартонной перегородки начинают с составления схемы каркаса с учетом расположения листов обшивки. По ней наносят разметку. Порядок действий:

С помощью правила или малярного шнура начертить на потолке линию по месту расположения верхнего направляющего профиля обрешетки.
Проверить углы сопряжения линии со всеми поверхностями. Они должны быть ровно 90°, если проект отделки помещения не предполагает установку перегородки по косой.
Используя отвес, перенести наметку на пол.
Соединить вертикальными линиями на стенах разметку на полу и потолке.

Как собрать каркас

Основные правила монтажа обрешетки перегородки из ГКЛ, шаг между профилями и т. п. те же, что и при обшивке стены.

Стойки противоположных стенок двойного каркаса устанавливают на одной линии. Сверху и снизу между направляющими профилями крепят короткие отрезки для соединения обеих частей обрешетки в единое целое.

Такие же отрезки устанавливают по всей высоте каркаса в местах, где находятся горизонтальные перемычки.

Коммуникации в перегородке

Для прокладки труб или кабелей каркас делают обязательно двойной с зазором между стенками. Провода и трубы пропускают в эту щель до обшивки перегородки таким образом, чтобы был исключен риск их повреждения об острые края профиля. Обязательно сфотографировать расположение коммуникаций до крепления гипсокартона. Это облегчит ремонт или частичную замену кабеля или трубопровода. Обшивку делают в два слоя, максимальная высота перегородки 6,5 м.

Обшивка каркаса и тепло- и звукоизоляция

Стыки листов, расположенные на противоположных сторонах перегородки, должны быть смещены относительно друг друга. Рекомендуемое расстояние — 60 или 40 см, в зависимости от шага между стойками каркаса.

Межкомнатную стену можно утеплить, например плитами минваты. Их помещают между стойками каркаса враспор без креплений до обшивки. Большинство теплоизолирующих материалов одновременно обладают и шумопоглощающими свойствами. Наилучшего результата можно добиться, используя специальный звукоизоляционный ГКЛ.

Основные правила монтажа стены из гипсокартона

Установка гипсокартонной стены с каркасом:

Сначала к полу и потолку крепят дюбелями направляющие профили по нанесенной разметке.
Крепление каркаса к стенам тоже выполняют с помощью дюбелей. Обязательно использовать подвесы. Это узкие короткие стальные полоски, продаются там же, где и профиль. Для фиксации деталей обрешетки им придают форму буквы П.
При монтаже стоечных профилей обязательно сразу проверяют уровнем правильность их положения.
Если стена высокая, то для повышения жесткости конструкции ставят горизонтальные перемычки с шагом по высоте от 80 см.
Профили между собой соединяют саморезами «клоп».
Для плотного примыкания каркаса к стенам, полу, потолку, улучшения изоляции к профилям, расположенным по периметру обрешетки приклеивают уплотнительную самоклеящуюся ленту.

Для отделки ГКЛ подходят обои, краска, плитка, декоративные штукатурки. Готовую обшивку под краску полностью шпаклюют, под обои и плитку достаточно заполнить стыки и замазать шурупы. Для улучшения сцепления ГКЛ с обоями наносят грунтовку.

Резка ГКЛ

Гипсокартон режут простым строительным ножом. Лист кладут на стол или другую ровную поверхность выше пола. По линейке или с помощью малярной нити делают разметку. Лезвие ножа выдвигают на расстояние, не превышающее толщину ГКЛ, и несколько раз проводят по намеченной линии.

Лист надламывают, сдвинув его так, чтобы он нависал над полом, затем переворачивают и разрезают картон на обороте. Если нужен кусок в форме буквы Г, то короткий рез выполняют ножовкой, длинный ножом. Криволинейные разрезы делают электролобзиком. Отверстия под розетки и т. п. выполняют до крепления листа к обрешетке — прямоугольные ножом, круглые дрелью с коронкой по гипсокартону.

Даже не имеющий опыта строительных работ человек может самостоятельно выровнять стену гипсокартоном или изготовить межкомнатную перегородку простой формы. Этот способ более экономичный и менее трудоемкий, чем оштукатуривание или кладка из кирпича или блоков.

Полезное видео

обшивка, строительство перегородки пошагово, фото, видео

Основная задача ремонта в большинстве домов и квартир — привести стены в нормальное состояние. Ведь пару десятилетий назад почти никто об идеально ровных стенах и не задумывался. Выравнивали по принципу «хоть как-то». Исправить положение можно по всем правилам: сбить старую штукатурку и полностью заштукатурить по маякам. Это — правильно и надежно. Но долго, грязно, дорого. Проще использовать так называемые сухие методы: выровнять поверхность стены гипсокартоном (ГКЛ). Вторая задача, которую часто приходится решать в процессе ремонта: перепланировка. Мы убираем старые перегородки, ставим новые. Новые межкомнатные и декоративные перегородки тоже делают с использованием гипсокартона. Как выравнивать и ставить стены из гипсокартона своими руками и расскажем в статье.

Как обшить стены гипсокартоном

Содержание статьи

Для начала рассмотрим случай, когда нужно выровнять поверхность уже имеющихся стен. Есть три варианта крепления гипсокартона к стенам:

1. На каркас из оцинкованных профилей. Позволяет получить идеальную поверхность при любой кривизне. Профили крепятся на специальные фиксаторы. Из них собирается каркас — стойки и перемычки — лицевая часть которых лежит в одной плоскости. Так как гипсокартон находится от основной стены на приличном расстоянии, между ним и стеной можно уложить коммуникации и электропроводку. Еще один плюс этого варианта — возможность укладки утеплителя или звукоизоляции. Минус каркаса из профиля — без утеплителя он очень хорошо проводит звуки: если ударить по обшивке стены, звук получается, как по барабану.
  Каркас из профилей под гипсокартон
2. На каркас из деревянных брусков. Собирается он по похожему принципу — из стоек и перемычек, но крепится непосредственно к стене. Слишком большие перепады компенсировать сложнее: придется искать сначала самые выступающие части стены. Затем есть два варианта: первый — ориентироваться на них, подкладывая везде дополнительно бруски, второй — попытаться уменьшить перепад, стесав самые выступающие части. Основной недостаток крепления на деревянные бруски в том, что если использовать недостаточно сухие (с влажность выше 15-20%), их при высыхании может «повести» из-за чего перекосится вся конструкция. Также существует вероятность поражения древесины вредителями или грибками. Несмотря на это, в некоторых регионах популярнее этот способ, так как у них цены на пиломатериалы ниже, чем на профиля.
  Каркас под гипсокартон из бруса
3. Установка листов сразу на стену. Это — монтаж гипсокартона на клей. Используют специальные смеси или что-то типа «жидких гвоздей». Этот способ доступен, если стены относительно ровные — с перепадом не более 2-3 см. На поверхность листа или стены наносится клей (полосами, если стена почти ровная и кучками, если перепады есть), затем лист устанавливается на место, выставляется по уровню, закрепляется клиньями и подпорками.

Зашиваем стены гипсокартоном: клеим на специальный состав

Последняя технология — установка гипсокатона на клей — самая быстрая, но и она имеет недостатки. Первый — не везде под отделкой есть клей, потому навешивать шкафы на такую стену проблематично. Если вы заранее планируете что-то крепить к стене, на этой высоте уложите сплошной слой клея или установите закладной брус, который будет еще и дополнительным маяком при выставлении уровня листа. Тогда проблема решится. Еще один минус — имеются небольшие перепады. ТО есть поверхность получается неидеальной. Разница есть в 2-3 мм. Между «кусками» клея лист чуть прогибается. Тем не менее, это неплохой способ быстро выровнять стену.

Более подробно о том, как клеить гипсокартон на стену смотрите в видео.

Крепление к каркасу

Так как при наклеивании гипсокартона на стену никакого крепежа не нужно, то речь пойдет о каркасе и в основном о металлическом. Правила крепления к деревянному такие же, просто используются саморезы для дерева.

Размеры ГКЛ и назначение

Несколько слов о том, каких размеров бывают листы и как класть гипсокартон на стены. Стандартные размеры такие: ширина всегда 1,2 м, высота бывает 2,5 и 3 метра. Иногда есть «нестандарт» меньшей длинны: с небольшими работать проще, но получается больше швов, которые потом приходится заделывать. Толщина ГКЛ:

12,5 мм — универсальный материал для стен и потолка;
6 мм и 9 мм — для криволинейных поверхностей.

Часто говорят, что 9 мм листы — потолочные. Но у производителей таких рекомендаций нет. Любой из заводов-изготовителей позиционирует тонкие листы, как те, что используются для отделки изогнутых поверхностей.

По длинным краям листа сделаны скосы. Они нужны для того, чтобы стык можно было проклеить армирующей лентой и заделать шпаклевкой. Именно та сторона, где есть скос является лицевой. Ее разворачивают внутрь помещения.

Лист гипсокартона: составляющие и их название

Как стыковать

Если необходимо стыковать листы по высоте, располагайте стыки так, чтобы не получалась длинная продольная линия. Говорят, что листы укладывают вразбежку или со сдвигом. При этом желательно, чтобы смещение было не менее 40-60 см. Длинные стыки — самые вероятные места появления трещин. Сдвигая шов, вы практически со 100% вероятностью от трещин избавитесь (пример укладки листов смотрите на рисунке).

Если стена обшивается двумя слоями гипсоартона, то сдвигаются еще и вертикальные швы. Лист, находящийся сверху, должен быть установлен так, чтобы стык нижнего приходился на его середину (сдвиг на половину ширины — 60 см).

Правила укладки листов гипсокартона

Чем крепить и с каким шагом

При установке лист прижимают к каркасу и закрепляют при помощи шуруповерта и специальных саморезов с плоскими головками. Если каркас собран из металла, берут саморезы TN25 (3,5х25 мм). В магазинах их так и называют «для гипсокартона». Длина — 25 мм, цвет — черный (чаще ломаются) или белый. Для каркаса из дерева подбирают близкие по размеру с самой плоской головкой: меньше будет шпаклевки.

Важно при монтаже крепеж закрутить на нужную глубину: шляпка должна быть утоплена в лист, но при этом картон не должен порваться. Также необходимо чтобы устанавливался саморез строго перпендикулярно к плоскости листа: так меньше шансов повредить слой картона, который в этой конструкции отвечает за жесткость.

Как правильно крепить гипсокартон

О том, как можно упростить работу и сделать так, чтобы саморез уходил на нужную глубину, смотрите видео.

При сборке каркаса на сплошной стене расстояние между стойками должно быть не менее 60 см. Тогда получается, что каждый лист крепится к трем вертикальным профилям: два по краям и один в середине. При этом край листа приходится на середину профиля.

Два листа стыкуются точно посередине профиля

Отступив от края 10-12 мм, вкручивают саморезы. Их можно ставить, как на рисунке выше один напротив другого, а можно — со смещением, как на рисунке ниже. Шаг установки — 250-300 мм. Крепятся по периметру и по среднему профилю.

Где, как и с каким шагом устанавливать саморезы на гипсокартоне

Еще один важный момент: выкраивая листы, учтите, что высота его должна быть на 10-12 мм короче, чем высота от пола до потолка. Это необходимо на случай усадки: чтобы у стены или перегородки была возможность компенсировать изменение высоты без трещин (особенно актуально для деревянных и панельных домов).

Это, пожалуй, все основные моменты работы с гипсокартоном (без учета особенностей монтажа профилей).

Перегородка из гипсокартона

Устанавливать перегородку несколько сложнее, потому опишем процесс по шагам с фото.

Разметка

Сначала размечают место установки перегородки. Проще всего это сделать с помощью лазерного построителя плоскостей (лазерный уровень). Эта прямая наносится на стены, пол и потолок.

Если лазерного уровня нет, придется использовать обычный строительный (хорошего качества) и отвес. Сначала размечаете линию на полу — это легче всего. Затем, при помощи уровня, переносите ее на стены. Если обе линии на стенах вертикальны, соединяющая их прямая должна находится строго над линией на полу. Так это или нет, можно проверить при помощи отвеса, опустив его с отметки на потолке до линии пола.

Разметка перегородки с использованием уровня и отвеса

Необходимо добиться идеального совпадения — от этого зависит качество всех работ.

Сборка каркаса

Будем рассматривать сборку каркаса из оцинкованных профилей. По намеченной линии на полу и потолке устанавливается направляющие профили. Он имеет маркировку UW или ПН — профиль несущий. Крепятся чаще всего дюбелями — 6*40 мм или 6*60 мм, расстояние между двумя дюбелями — 30-40 см. .

ПН-профиль имеет стандартную глубину (высоту стенок) — 40 мм, но может быть разной ширины 50 мм, 75 мм или 100 мм. От ширины несущего профиля зависит толщина перегородки, а также то, какой толщины утеплитель и/или звукоизоляционный материал можно туда заложить.

Общее строение каркаса для перегородки

В направляющие профили вставляются несущие — стойки. Их маркируют CW или ПС — профиль стоечный. Отличается он от направляющего наличием дополнительных полочек на стенках. Эти полочки делают его более жестким, повышая несущую способность. Ширина стоечных профилей зависит от ширины несущих: они должны быть одинаковыми. То есть стойки должны быть той же ширины. Именно между ними потом устанавливают утеплитель.

Узел стыковки направляющего и несущего профилей

Стойки к направляющим крепятся двумя способами. Первый используется в основном строителями- профессионалами. Они работают просекателем — специальным инструментом, который прорывает и загибает в стороны металл, скрепляя две детали. Строители-любители при самостоятельной работе с гипсокартоном, крепят на «блошки» (еще называют клопами и семечками) — небольшие саморезы с винтом в нижней части — TEX 9,5 (3,5*9,5 мм). Они просверливают металл сами, ускоряя процесс сборки (не нужно засверливать отверстия). Стойки крепят с каждой стороны не менее чем на два самореза.

Один момент: если вы ставите перегородку в многоэтажке или на первом этаже своего дома, то вместе стыка стойки и потолочной направляющей, подкладывайте специальную пленку или какой-то материал, который предотвратит появление скрипа. Когда люди ходят, возникают колебания, передающиеся профилям, из-за чего они трутся и возникает скрип. Второй вариант — делать стойки на 1 см короче. Он более правильный: и усадка дома предусмотрена и неприятных звуков нет.

Шаг установки стоек — 60 см или менее. Это расстояние обусловлено шириной листа гипрока (гипсокартона), которая стандартно равна 120 см. Как уже говорили раньше, получается, что каждый лист крепится к трем стойкам. Вот и получается, что между вертикалями должно быть 60 см.

Если промежуток между двумя стойками больше 60 см, но меньше 120 см, между ними посередине все равно ставят вертикальный профиль, иначе этот участок будет «бухтеть» — лист будет шататься и прогибаться. Еще один момент: первую стойку крепят к стене чуть ближе — первый лист будет крепиться ко всей плоскости крайнего профиля, потому и расстояние должно быть чуть меньше — 57,5 см.

Расстояние между стойками каркаса перегородки из гипсокартона

Профили, к которым будут крепиться двери или окна желательно усилить. Проще всего это делать при помощи деревянного бруска подходящего размера. Его вставляют внутрь, и крепят на пару саморезов. Использовать нужно сухую древесину, чтобы брус не покрутило.

После того, как все стойки выставлены и закреплены, конструкции придают большую жесткость при помощи перемычек — горизонтально установленных кусков стоечных профилей. Их делают одним из трех способов, предложенных на фото. Проще всего изготавливаются и легко монтируется третий вариант.

Как сделать перемычки из профиля для каркаса

Перемычки располагают обычно на той высоте, где будут стыковаться два листа. Их края обязательно закрепляются, так что перемычки там необходимы. В остальном — с шагом 60-80 см. Если стена большая — ставьте через 60 см, если маленькая, достаточно 80 см. Обязательны поперечины над дверным проемом: на по высоте дверной коробки. Их тоже желательно усилить, вложив внутрь деревянный брусок.

Прокладка коммуникаций

После установки всех поперечин, можно приступать к прокладке коммуникаций и электропроводки. Желательно все электрические провода монтировать в гофрорукаве. Если перегородку ставите в деревянном доме или на деревянный каркас, он обязательно должен быть металлическим. В домах из негорючих материалов, в стенах из гипсокартона на каркасе из оцинкованной стали, допускается использование пластиковых гофрорукавов из негорючего сырья (есть пометка «НГ»).

Обшивка гипсокартоном и тепло/звукоизоляция

После прокладки коммуникаций приступают к монтажу гипсокартонных листов. Их монтируют также, как и при обшивке. Обшивка стены из гипсокартона своими руками начинается с одной стороны. Затем, с другой стороны между профилями (брусками) каркаса устанавливают утеплитель и/или звукоизолятор. После его монтажа зашивают стену ГКЛ с другой стороны.

Утеплитель для стен и перегородок из гипсокартона используют обычный:

Минеральные ваты. Это стекловата, шлаковата или каменная вата (лучше — базальтовая). Самые экологически чистые — без формальдегида — бзальтовые маты. С ними работать проще, чем со стекловатой — не нужны средства защиты кожи и дыхательных путей, они меньше боятся влаги, чем шлаковата, легко режутся и хорошо держатся враспор, без дополнительного крепежа из-за высокой плотности. Их минус — высокая цена. Самый дешевый из этих утеплителей — шлаковата, средний по цене — стекловата, а каменная — самая дорогая.
Плиты базальтовой минеральной ваты легко укладываются
Пенопласт. Для получения хороших характеристик по звуко- и тепло- изоляции достаточно слоя в 5-7 см (плотность от 35 кг/м³). Он дешев, легко монтируется, отлично сохраняет тепло и плохо проводит звуки. Недостатком считается то, что его любят грызуны и при горении он выделяет токсичные вещества.
Пенополистирол. Один из видов пенопласта. Отличается закрытой формой ячеек, благодаря чему имеет еще лучшие характеристики: он более плотный, имеет отличные теплоизолирующие свойства и хорошо гасит звуки, его не любят грызуны, на нем не развиваются грибки. Режется ножовкой, устанавливаться может враспор. Горение не поддерживает. Минус — высокая цена.

В принципе, возможно использование других утеплителей, но перечисленные — наиболее популярные.

Как резать гипсокартон

Делая стены из гипсокартона своими руками, вам придется кроить листы: далеко не всегда они становятся целиком. Для этого нужен будет только острый канцелярский нож (для бумаги), длинный ровный предмет — линейка, доска, брус, уровень, правило и т.п. И деревянный брусок длиной пару метров, но он не обязателен, просто с ним проще. Вот и все. Электролобзик может понадобится, при вырезании изогнутых линий, но будет очень много пыли.

Последовательность действий такая:

проводим карандашом на лицевой стороне линию, по которой нужно отрезать гипсокартон;
прикладываем по линии линейку (брусок, доску) и разрезаем картон канцелярским ножом;
под линию разреза подкладываем брусок;
по более короткой стороне постукиваем ладонью, из-за чего гипс ломается по линии разреза;
ломаем лист по всей длине реза;
загибаем отломанный кусок, разрезаем оставшийся целым картон.

Все действительно очень просто. Основная задача: правильно разметить. Дальше проблем не бывает (если только лист не битый).

Видео-уроки

Не все тонкости можно описать, некоторые лучше увидеть. Мы подобрали видео, в которых есть особенности работы с гипсокартоном. В основном они касаются сборки каркаса из профилей. Это действительно самая трудоемкая часть. И от того, насколько правильно будет сделан каркас, зависит насколько ровной будет стена или перегородка.

Как сделать фальш-стену из гипсокартона

Как сделать усиленные стойки в перегородке. Этот метод сборки каркаса нестандартный, но это не значит, что он неправильный. Стойки получаются действительно более жесткими. Это необходимо, если из гипсокартона возводите полноценную межкомнатную перегородку. Тут усиление не помешает. Минусы в том, что времени потребуется больше, да и стоимость такого каркаса выше.

Какой профиль лучше: гладкий или рифленый. На рынке есть разные модели профилей, в том числе и с неровными, а шершавыми стенками и боковинами. При равной толщине металла он более жесткий, что, вроде, хорошо. Но насколько он хорош в работе? Смотрите видео.

Перегородка из гипсокартона от начала и до конца. Тут заснят пошагово монтаж перегородки. Все вполне доступно, можно брать за основу и строить стены из гипсокартона своими руками.

Монтаж каркаса под гипсокартон: инструкция

Гипсокартонные системы уже давно стали неотъемлемой частью современного строительства. Они позволяют значительно снизить затраты на больших объемах работ и дают возможность сократить время при монтаже. При этом стоит отметить, что процесс возведения гипсокартонных систем довольно прост, но требует точных расчетов при установке каркаса.

Именно поэтому этот этап работ считается одним из самых ответственных. Он нуждается в серьезной предварительной подготовке, а инструкция по его монтажу включает в себя не только проект работ, но и детальный список необходимых элементов.

Типовая стена с утеплителем

Монтаж каркаса

Установка профильной конструкции разделена на несколько этапов. При этом стоит отметить, что она может быть различной по назначению, но освоив принцип монтажа каркаса для гипсокартонной перегородки можно справиться с любой подобной работой.

Вариант типового проекта части перегородки

Статьи по теме:

Как сделать каркас для гипсокартона
Каркас из профиля под гипсокартон
Как собрать каркас из профиля для гипсокартона

Проект

Данный процесс является основой при строительстве.

Он должен полностью отображать всю систему профилей с элементами монтажа.

Для начала на листе бумаги необходимо нарисовать будущую стену в удобном масштабе.
Затем по ее периметру отмечаем расположение направляющих профилей. На них и будет производиться крепление несущих опор.
После этого в начале стены и в конце отмечают место монтажа вертикального профиля. Он будет крепиться к стене или при необходимости станет углом простенка.
Далее отмечают расположение остальных вертикалей. Они должны находиться друг от друга на расстоянии в 60 см от середины друг друга. Это делается для того, чтобы удобнее было крепить листы, которые имеют ширину 120 см.
Потом монтаж каркаса для гипсокартона предполагает размещение горизонтальных профилей, которые будут соединять вертикальные.
Поэтому их тоже необходимо отметить на проекте. Обычно их располагают на расстоянии 60 см друг от друга, но при желании можно этот размер изменить.
При соединении профилей между собой необходимо использовать специальные виды монтажного крепежа. Самыми распространенными из них являются крестовины.
Они надежно скрепляют оба профиля между собой, выдерживая ровный угол в 90 градусов. Такие соединения также стоит отметить на проекте.
Чтобы правильно смонтировать каркас для гипсокартона под звукоизоляцию следует использовать специальные саморезы.
В народе их называют “блоха”, а среди специалистов они известны как винт ТЕХ 3.5 х 9.5. При желании их также можно отобразить на проекте, но обычно этого не делают, поскольку мастера предпочитают приобрести сразу большую упаковку этого крепежа, чтобы не испытывать в них недостатка.
Если необходимо внутри будущей стены разместить различные системы жизнеобеспечения или другие приборы, то это также можно отметить на плане.

Довольно часто возникает вопрос о том, как правильно монтировать гипсокартон на брусчатый каркас. Ответом может послужить точно такой же проект, но выполненный с учетом использования деревянных реек и соответствующего крепежа.

Совет!
Проект стоит изготавливать с учетом масштаба, поскольку так можно избежать появления неточностей и в итоге получить визуально точный план будущей конструкции.

Типичный проект стены с двухсторонней обшивкой

Закупка материала

Если проект составлен правильно, то проблем с покупкой необходимых элементов монтажа не составит большого труда. Достаточно показать его продавцу в магазине, который сразу подберет необходимое количество профилей и крепежных элементов.

При этом он может помочь найти некоторые неточности в проекте или подсказать оптимальные решения для конкретной ситуации.

Совет!
При расчетах рекомендуется пользоваться специальными программами, которые облегчают не только процесс подбора материалов, но и облегчат создание проекта.

Виды профилей и соединительных элементов

Инструмент

Если установка каркаса будет производиться своими руками, то необходимо приобрести специальный инструмент. Это может быть профессиональное оборудование или обычные бытовые приспособления.

Поэтому для монтажа понадобиться:

перфоратор или ударная дрель;
ножницы по металлу;
монтажный нож;
шуруповерт или отвертка;
малярная нить или шнур с синькой;
строительный уровень;
рулетка;
отвес;
шпатель;
уголок;
молоток;
мел или карандаш.

Инструмент, который может понадобиться при выполнении работ

Нанесение разметки

Данный этап заключается в том, чтобы перенести основные линии из проекта на стены, пол и потолок. Тут необходимо быть очень внимательным и использовать различные измерительные инструменты.

Не стоит на них экономить, поскольку относительно небольшая цена уровня или рулетки, позволят избежать больших затрат при переделывании неправильной работы.

Совет!
Если производиться будет монтаж в нескольких уровнях, то следует каждый из них отмечать отдельным цветом. Это не позволит совершить ошибок при сборке.

Установка

Этот вид работы не требует особых расчетов. Все они были сделаны при составлении проекта.

Поэтому от мастера требуется собрать конструкцию в полном соответствии с планом.

Сначала крепятся несущие профили. Для этого применяют ударные дюбеля 6 х 40 или 6 х 60.
Затем производят установку вертикальных и горизонтальных перемычек, с помощью “блох” и специальных элементов в виде крестовин.
Далее видео инструкция по монтажу рекомендует проверить надежность всех соединение, а при необходимости осуществить дополнительную привязку всей конструкции к полу, потолку или стене.
Это делают с использованием специальных перфорированных полос металла или потолочных подвесов.
Когда каркас полностью готов, в нем монтируют необходимые системы жизнеобеспечения в виде электрической проводки или труб водоснабжения или канализации.
Также в этот момент устанавливают утеплитель и звукоизоляцию.

Совет!
Не стоит при монтаже отступать от заранее подготовленного проекта. Сначала такое решение может показаться рациональным, но в итоге выяснится, что это была ошибка.

Готовая перегородка из профилей

Монтаж гипсокартона

Самым финальным этапом считается установка листов гипсокартона. В нем нет ничего сложного, поскольку требуется просто крепить материал при помощи самореза 3.5 х 25 или другого удобного в данном виде работ.

После того, как листы установлены, необходимо с использование специальной шпатлевки и армирующей ленты заделать все швы. Также производят затирку стыков между полом и потолком, как это показано на фото. В итоге получается полностью готовая стена.

Вывод

Таким образом, установка каркасов для гипсокартонных систем состоит из двух основных этапов, один из которых заключается в тщательной подготовке и создании проекта, а второй является непосредственным монтажом. При этом тщательная предварительная работа в начале принесет свои плоды в конце. Именно поэтому проект считается основой при изготовлении каркасов из гипсокартона.
