Как правильно сделать байпас на отопление – что это такое и для чего нужен, байпасный клапан в системе отопления, установка байпасной линии, схема варианта с накладным термостатом

Содержание

как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж

Содержание:

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

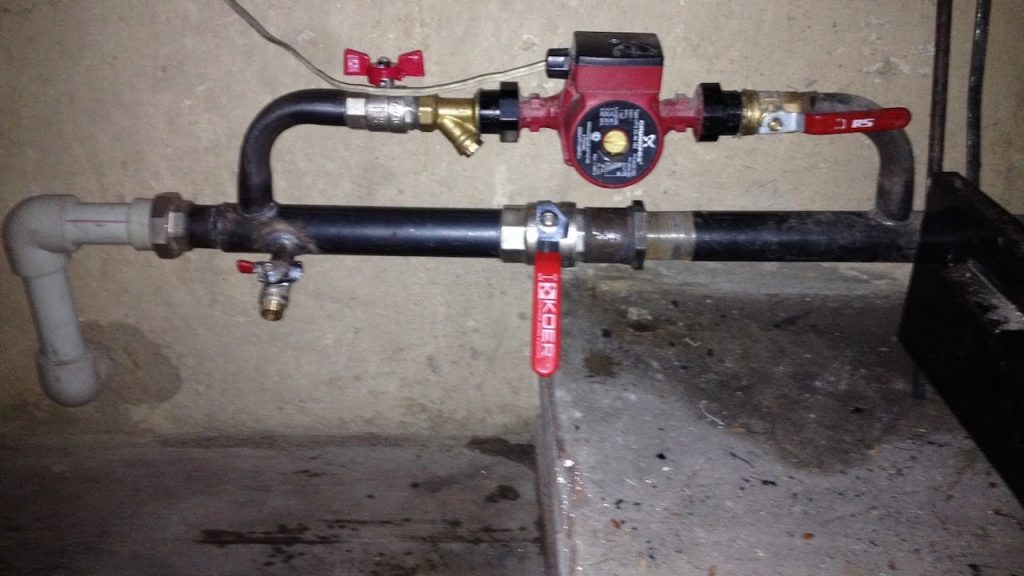

байпас с обратным клапаном для циркуляционного насоса

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

  • Нерегулируемые;
  • С ручным управлением;
  • Автоматические.

как установить байпас

Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.

как правильно сделать байпас на отопление

При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

как сделать байпас в систему отопления

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

  • Клапанные;
  • Инжекционные.

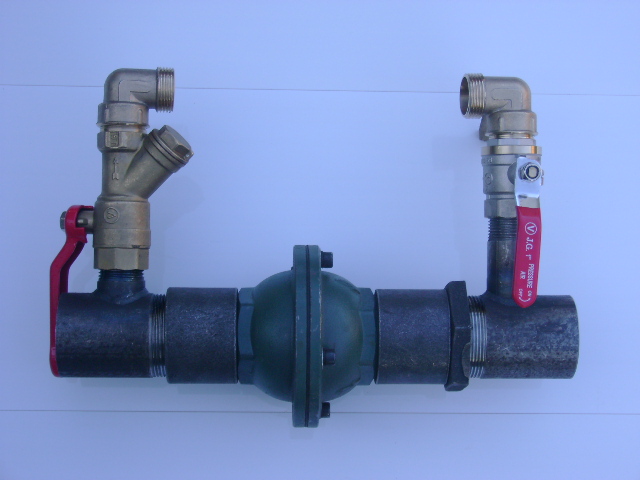

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

как правильно установить байпас в системе отопления

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

монтаж байпаса системы отопления


За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

как сделать байпас на отопление

В автономных отопительных контурах байпас используется для решения следующих задач:

  • Подключение отопительных приборов к однотрубной разводке;
  • Обвязка насосного оборудования;
  • Подключение распределительного коллектора водяного теплого пола;
  • Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

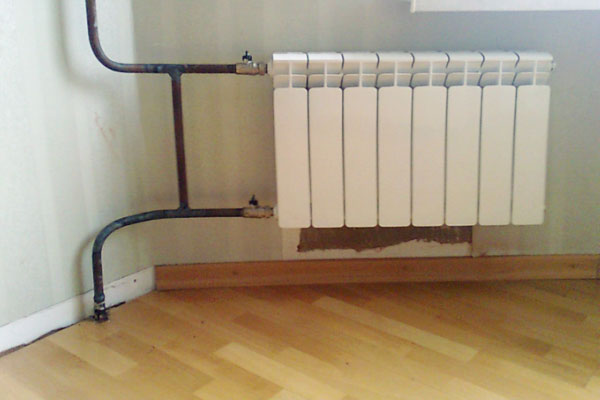

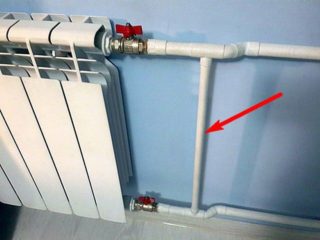

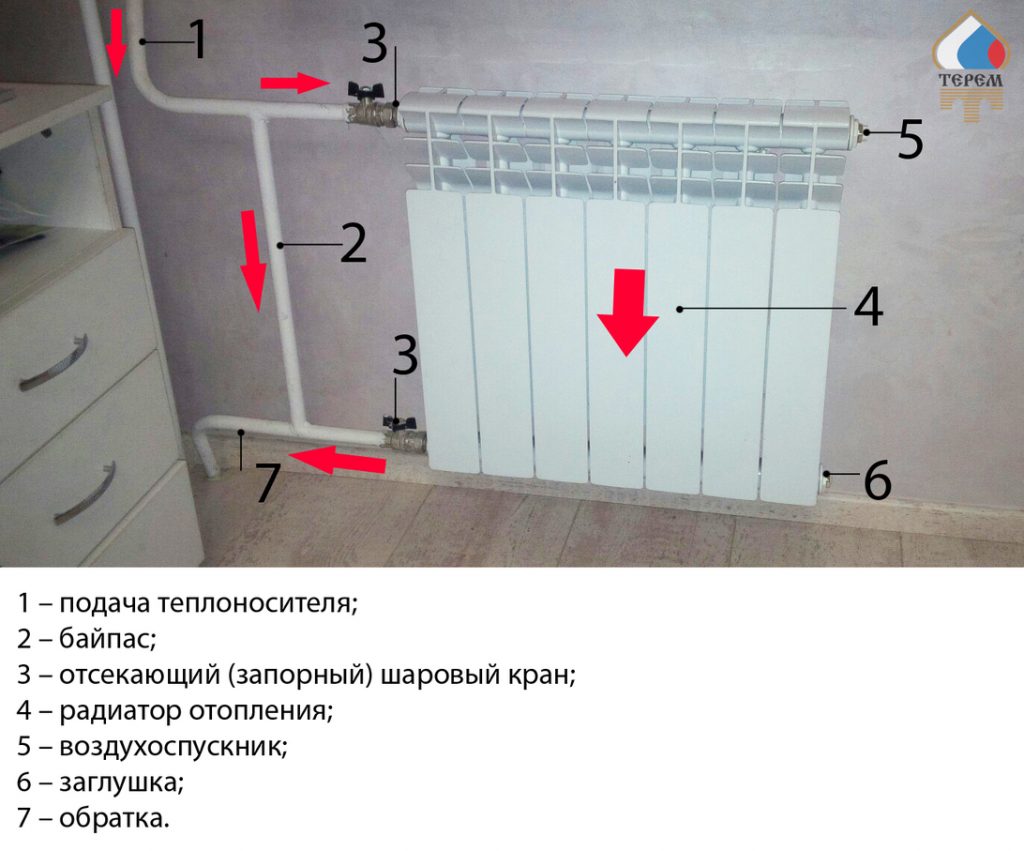

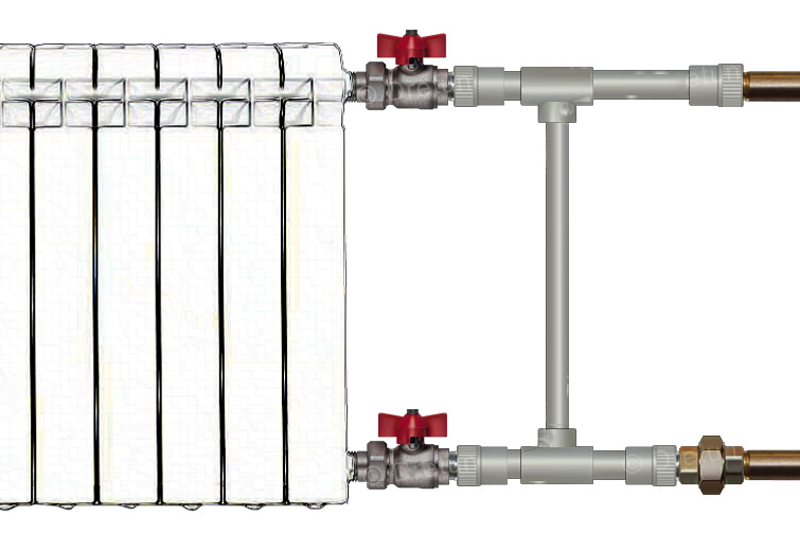

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

байпас с насосом в системе отопления

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

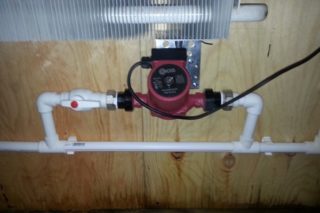

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

как сделать байпас на отопление

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

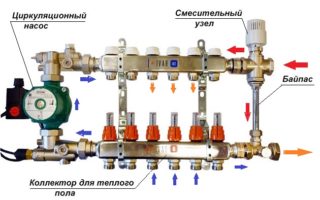

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

монтаж байпаса системы отопления

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

как правильно установить байпас в системе отопления

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

  • Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
  • Устанавливать байпас нужно на минимальном удалении от радиатора;
  • При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

как сделать байпас в систему отопления

Входной патрубок конструкции оснащается одним из следующих устройств:

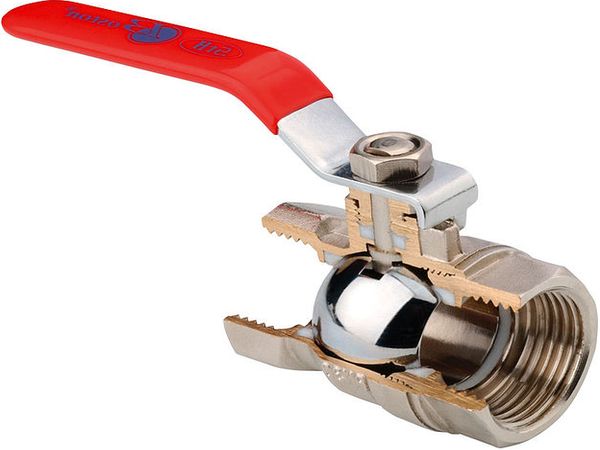

  • Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
  • Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
  • Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

как правильно сделать байпас на отопление

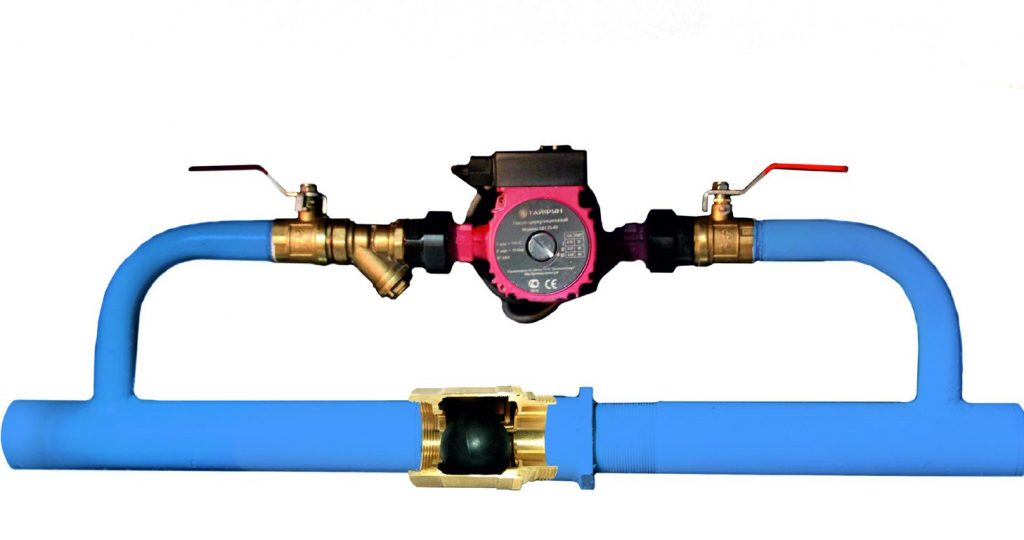

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

  1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.

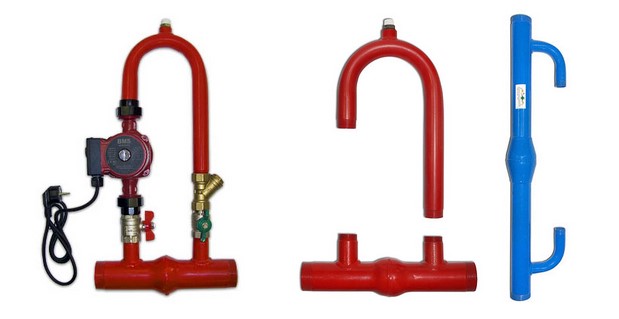

  2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
  3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
  4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.


Байпас в системе отопления: на радиаторе и полотенцесушителе

На чтение 7 мин.

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на отоплениеБайпас на отоплениеБайпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отоплениеБайпас на отоплениеБайпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Байпас на полотенцесушительБайпас на полотенцесушительСлева — без байпаса. Справа байпас на полотенцесушителе

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

Байпас для циркуляционного насоса

байпас для циркуляционного насосабайпас для циркуляционного насосаБайпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

Байпас для циркуляционного насосаБайпас для циркуляционного насосаБайпас для циркуляционного насоса

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Байпас в обвязке твердотопливного котла.Байпас в обвязке твердотопливного котла.Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Байпас в системе отопленияБайпас в системе отопленияПомимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Байпас с клапаномБайпас с клапаномВключает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Полезные советы по установке байпаса в систему отопления

Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:Байпас на радиатореБайпас на радиаторе

1. Диаметр обводной трубы не должен превышать внутреннее сечение главного трубопровода.
2. Обводная труба (перемычка) должна монтироваться по возможности вблизи батареи.

На выходе монтируется шаровой кран. Главное условие сборки составляющих частей — это полная герметичность швов.

Во время установки насоса байпас обычно является частью всей системы и обеспечивает самотек жидкости. Диаметр байпаса с установленным насосом должен быть меньше главной трубы.

Так же в обводной трубе обязателен шаровой кран, либо клапан, для обеспечения свободного тока жидкости и препятствия её обратному ходу.

Зачем байпас в системе отопления и как он работает

Байпас и необходимость его монтажа при организации однотрубной или двухтрубной систем отопления обусловлены улучшением качества обогрева помещений в частном доме или квартире многоэтажки. Для чего нужен байпас: это металлическая или пластиковая труба в виде перемычки, обходящая тот или иной отопительный прибор. Сама установка байпаса создает варианты по перенаправлению теплоносителя в обход заменяемых или ремонтируемых устройств без отключения отопления в доме. Перемычка из отрезка трубы для перенаправления жидкости в обход конструируется неуправляемым (открытым), с клапаном, или автоматическим.

Устройство может обслуживать разные механизмы — насос системы отопления, манометр, радиатор, коллектор, трубопровод «теплый пол», и т.д. Особенно важен обход для бесперебойной работы насоса – при правильном уклоне труб принцип работы естественной циркуляции на время заменит ремонтируемый насос, и отопление не будет отключено. Важно обвязать трубной перемычкой радиаторы, особенно в однотрубной схеме, а при включении в схему клапанов перепускных байпасный вентиль просто необходим. И последнее применение устройства – работа в коллекторном узле двухтрубных схем при смешении подачи и обратки на входе или выходе в котел.

Перемычка может устанавливаться в трубопроводах металлопластиковых, полипропиленовых, стальных, чугунных, латунных или медных. Устройство можно купить или сделать своими руками, но металлические стальные трубы использовать нежелательно, так как они ржавеют и засоряют теплоноситель. Оптимальный вариант – отопление и байпас из полипропилена: схема такого трубопровода будет работать надежно и долго.

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Целевое назначение:

  1. Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса;
  2. Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы;
  3. Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Важно: Домовладельцы часто задаются вопросом, а нужен ли байпас в двухтрубной системе духтрубной отопления? При такой схеме движения рабочей жидкости байпас после закрывания вентиля будет перенаправлять теплоноситель на те участки, которые больше других теряют тепло.

Классификация устройств

Байпасы разделяются по типу запорной арматуры и по функциональному назначению. По разновидностям запорных устройств в схеме разных систем отопления обводы бывают:

  1. Включение в систему с запорным вентилем, который вручную открывается или закрывается в нужный момент. Вентиль, который может быть трехходовым или шаровым, рекомендуется врезать по центру трубы;
  2. Перемычка с клапаном – автоматическое устройство, работающее автономно и не требующее постороннего вмешательства. Автоматический отопительный клапан — это резиновый или силиконовый непотопляемый шар. Такой байпасный клапан работает только совместно с насосом: при включении электродвигателя клапан под давлением рабочей жидкости открывается, при выключении насоса – закрывается, останавливая перемещение теплоносителя.

Важно: чтобы установить байпас с автоматическим клапаном в систему отопления полипропиленовых труб, необходимо следить за происхождением рабочей жидкости: она должна быть абсолютно чистой, без накипи, мусора, ржавчины, и т.д. Любые твердые частицы могут деформировать шар, и клапан будет пропускать жидкость.

По функциональному предназначению байпасы классифицируются, как:

  1. Радиаторная перемычка, расположенная на входе в радиатор для планового или аварийного отключения прибора без остановки отопления;
  2. Байпас насосный: устанавливается одновременно с насосом для отключения или изменения режима его функционирования. Если обводная труба установлена правильно, то выход насоса из строя невозможен;

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

  1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
  2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
  3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
  4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

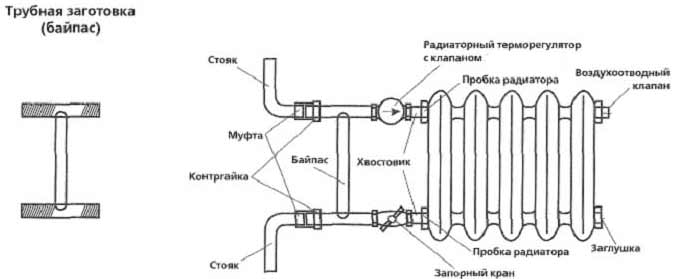

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

зачем он необходим, разновидности и монтаж

Содержание статьи:

Байпас в системе отопления – неотъемлемая деталь установки отопительной системы, которая внешне представляет собой перемычку или кусок трубы, вмонтированную на теплотрассе по параллели с основной линией. С ее помощью можно решать различные задачи, поэтому она неизменно присутствует в любой схеме и является одним из важнейших элементов. О способах применения байпаса должны знать специалисты и рядовые владельцы жилых помещений, чтобы вовремя предотвращать возможные неполадки и обращаться за помощью.

Что такое байпас для системы отопления

Байпас возвращает переизбыток теплоносителя в магистраль стояка

Байпас – это небольшой участок трубы, смонтированный так, чтобы путь для носителя тепла проходил сквозь сам прибор и в обход агрегата. Сам термин происходит от английского слова bypass, которое переводится как “перепуск” либо “обход”. Тип и строение элемента зависят от решаемой задачи, он может иметь форму трубопровода обводного типа или участка, представляющего прямую линию, которая нужна для соединения обратной и подающей магистралей. Деталь может устанавливаться:

  • на радиаторах в системах однотрубного закрытого либо открытого типа;
  • рядом с циркуляционным насосом, функционирующем в самотечной тепловой сети;
  • в качестве перемычки между обраткой и подачей, которая образует маленький циркуляционный контур;
  • в смесительных узлах.

Стандартный байпас на отопление может быть управляемым и неуправляемым, во втором случае его постоянно держат открытым, чтобы жидкость свободно проходила через путь. Нередко в частных и многоквартирных домах на такие перемычки ставят управляющее устройство, это может быть вентиль или специальный прибор, способный менять сечение прохода.

Разновидности изделий

Все байпасы, используемые в теплосети, разделяют на три разновидности с учетом варианта запорной арматуры и назначения самого прибора. В целом они работают по одному принципу, но у каждой разновидности есть свои характерные особенности.

Автоматический


Автоматический байпас устанавливают в систему с чистым теплоносителем без примесей

Вариант автоматического типа способен функционировать автономно, его не понадобится регулировать дополнительно. Он выглядит не как байпасная стандартная труба, а представляет собой резиновый клапан, применяемый совместно с насосом циркуляции. После включения давление клапана прокладывает путь теплому носителю, в выключенном режиме автоматически закрывает.

Автоматический байпас устанавливают только в системах снабжения горячей водой и отоплением с чистыми носителями без примесей, поскольку любая грязь, ржавчина или налет провоцируют деформацию прибора.

Ручной

Такой вариант работает по механическому принципу путем ручного открытия и закрытия крана, который должен находиться в центральной части перемычки. Байпас этого типа, применяемый в конструкциях для обогрева помещений, обычно дополнен трехходовым либо шаровым краном, оба типа отличаются только строением и функционируют абсолютно одинаково.

Нерегулируемый

Байпас нерегулируемый на обвязке радиатора – краны отсутствуют

Байпас нерегулируемого типа на радиаторе отопления является простой трубой без вспомогательного оборудования, которая все время открыта. Жидкость внутри нее способна двигаться произвольно, что не дает возможности менять скорость и интенсивность движения носителя. Монтаж таких устройств уместен лишь для подключения агрегатов, которые способны качественно обогреть помещение.

Где используется байпас

Байпас должен поддерживать всю систему в работоспособном состоянии даже в том случае, если один из ее элементов сломается, либо будет отключено электричество. Все агрегаты, которые подключаются при помощи устройства, можно без труда отсоединить от основы, для этого понадобится только закрыть два крана, после носитель тепла пойдет по обводному пути.

Правильный байпасный простой трубопровод устанавливают на расстоянии вытянутой руки от пола либо выше. Это минимальные требования к его установке в соответствии с нормами.

На обвязке радиаторов

Перемычка применяется только для радиаторных устройств, функционирующих в однотрубных конструкциях отопления, она не нужна для двухтрубных контуров, так как в этом случае все агрегаты будут подключены параллельно каждому. Поскольку однотрубная разводка требует последовательного подключения, теплоноситель будет остывать по мере приближения к каждому прибору, дальние из которых получат минимум тепла. Эту проблему решает байпас, помогающий сделать потоковое движение независимым и помочь теплоносителю проходить непосредственно внутрь радиатора.

На циркуляционном насосе

Байпас усиливает эффективность циркуляционного насоса

Насос циркуляционного вида подключают при помощи прибора только в конструкциях с естественной циркуляцией, в этом случай байпас нужен лишь для усиления эффективности работоспособности. Это хороший вариант для систем, в которых установлен коллектор разгонного типа, а также трубы с соблюдением нужного уклона и диаметра. Системы с принудительной циркуляцией не требуют установки байпаса.

Для теплого пола

В теплых полах любого типа постоянно ставят смесительный узел с байпасным обводным трубопроводом. Сама перемычка нужна, чтобы работа теплого пола шла без перебоев, это важный элемент, без которого система не сможет функционировать. В покрытиях с подогревом должна все время сохраняться определенная температура, байпас отвечает за ее регулировку и доведение до необходимого значения.

Инструкция по установке

Чтобы не сделать ошибок во время установки и провести правильный расчет, нужно учитывать нюансы подсоединения байпаса. Монтировать трубку можно при создании новой системы либо ремонтировании установленной конструкции. Во втором случае понадобится устанавливать запорную арматуру, патрубки и тройники из полипропилена либо других материалов. Если речь идет о подсоединении радиатора, нужно помнить:

  • обводное сечение внутри должно быть менее одного шага в диаметре трубы магистрального типа;
  • установка байпаса проводится на минимальной дистанции от радиатора;
  • в многоквартирном доме на байпас не разрешается ставить краны.

Соблюдение стандартных правил установки и эксплуатации байпаса поможет обеспечить полную работоспособность системы и избежать возможных аварийных ситуаций.

Автоматический байпас в системе отопления, установка и фото вариантов

Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

байпас в системе отопления

Байпас в системе отопления

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

  • Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.
байпасный клапан в системе отопления

Байпас с обратным клапаном

  • Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.
установка байпаса в системе отопления

Байпас без клапана

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов
В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

байпас в системе отопления фото

Байпас на радиаторах отопления


В качестве элемента для работы системы в случае отключения электрической энергии
Установка байпаса в системе отопления целесообразна при устройстве современных систем отопления, которые применяют циркуляционные насосы. Ведь первым вопросом при покупке такого отопления будет – а как же система будет работать, если вдруг отключится электричество.

Рекомендуем к прочтению:

Именно в таких случаях и появляется необходимость установки байпаса в системе отопления. При этом он играет важную роль – в тот момент, когда отключается электроэнергия, пользователь должен перекрыть кран подачи носителя тепла на насос и открыть его на центральной трубе.

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Установка байпаса

В процессе монтажа байпаса необходимо руководствоваться СНИПом. Этот документ регламентирует список компонентов и их характеристик для установки в систему отопления. Монтаж байпаса должен делать специалист. В процессе выбора деталей нужно обязательно проверить их на дефекты и брак. На кранах – не экономьте, так как дешевые варианты могут просто-напросто протекать.

Монтаж тех приборов, которые будут работать на байпасе, должен производиться по направлению к носителю тепла в последовательности: фильтр, клапан, циркуляционный насос. Ввод байпаса в стояк возле насоса должен выполняться с запорными клапанами. Сам элемент лучше всего поставить горизонтально. Так, система будет защищена от скопления воздуха.

автоматический байпас в системе отопления

Схема обвязки радиатора отопления

Байпас также подойдет и для совершенствования однотрубной системы отопления. Конечно, такая система – это достаточно устаревший вариант, но все-таки у многих она работает, да еще и эффективно.

Рекомендуем к прочтению:

При установке байпаса в такой системе следует соблюдать несколько правил:

  • Байпасный клапан в системе отопления нужно размещать на максимальном удалении от вертикального участка трубы (ближе к радиатору).
  • Обводная труба может быть сделана сразу же на месте – понадобится труба, тройник, производство сварочных работ. А также можно ее купить уже готовую и сделать монтаж на резьбе.
  • Вход радиатора и байпас должны разделяться регулировочным вентилем, или же терморегулятором радиатора.
  • Помните, что если диаметр байпаса в системе отопления будет таким же, как и трубопровод, то поступление носителя тепла в батареи будет ограничено. Именно поэтому диаметр байпаса должен быть на размер меньше диаметра подводки.

Запорная арматура на байпасе

На участке системы отопления, где сужается диаметр, уменьшающий скорость потока, можно применять только шаровые вентили.

диаметр байпаса в системе отопления

Шаровый кран

Такие вентили обладают встроенным в корпус металлическим шаром, имеющим отверстие необходимого диаметра. Благодаря подобной конструкции уменьшения просвета в полном открытом вентиле не будет. Но заметим, что такие вентили не подлежат ремонту, поэтом при их неисправностях они заменяются.

В процессе работы шаровых вентилей следует знать, что при долгом отсутствии их работы они могут прикипать. Именно поэтому периодически их нужно проворачивать, даже если нет необходимости.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Конечно же, на практике такие вот изменения – это не такое уж и кардинальное улучшение, особенно, если в системе переизбыток тепла. Кроме этого, если типоразмер батарей подобран верно, то есть и запас эффективности – тоже 10-15%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.

Байпас в системе отопления - варианты правильной установки. Обзор основных функций

При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.

Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.

Краткое содержимое статьи:

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса


Сохраните статью себе на страницу:

Пост опубликован: 12.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 minecraft-files.ru

Для чего нужен байпас в системе отопления

байпас для отопления

Байпас для отопления

Ранее мы уже рассказывали о схемах разводки обогрева. Сегодня мы посветим статью однотрубным контурам, а точнее, важности байпаса для отопления. Будем разбираться, что это такое и для чего он вообще нужен. Мы рассмотрим несколько вариантов установки байпаса в однотрубной системе отопления отдельно, так как в каждом из них предъявляются разные требования. При этом его функции остаются неизменными, что нельзя сказать о расположении в пространстве и относительно другого оборудования, а также его диаметре.

Зачем нужен байпас

Байпас – это обвод, обыкновенный отрезок магистрали, который должен быть установлен в необходимых ключевых точках контура. Сразу стоит отметить, что байпас для отопления применяется только в однотрубных схемах. Отличие однотрубного контура обогрева от двухтрубного заключается в том, что в первом циркуляция теплоносителя осуществляется по одной магистрали. Она начинается от котельной и там же заканчивается, при этом вода проходит через цепь радиаторов, в каждом из которых отдавая часть своего тепла.

Ключевым моментом, который отличает двухтрубную схему, является факт разделения потоков подачи и обратки. Поэтому байпас в двухтрубной системе отопления просто не нужен. В то время как в однотрубном контуре подача и обратка неразделимы и являются единым потоком. Обвод устанавливается в однотрубных контурах, которые могут быть расположены в разных плоскостях:

  • вертикальной;
  • горизонтальной.

Исходя из этого, установка байпаса в системе отопления также отличается. Вертикальные контуры монтируются в зданиях, высота которых более одного этажа. Горизонтальные – в одноэтажных домах и в квартирах. Чтобы понимать принцип работы обвода рассмотрим его действие в разных точках установки. Где же может быть установлен обводной путь:

  • на насосе, который нагнетает поток теплоносителя;
  • на радиаторах.

В обоих случаях обводной путь служит для того, чтобы циркуляция в контуре обогрева не останавливалась даже в случае поломки вышеуказанного оборудования. Для чего нужен байпас в системе отопления? Это резервный канал, по которому теплоноситель продолжает свою циркуляцию по контуру и тем самым предотвращает скачки давления в системе отопления. Давайте рассмотрим принцип действия обвода для каждого из вышеуказанных вариантов установки отдельно.

Установка на насосе

байпас для циркуляционного насоса

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

  • на новый контур;
  • на уже имеющийся контур.

Разницы в монтаже нет никакой. На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток.

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

  • когда работает насос, то он придает теплоносителю ускорение;
  • вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
  • в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
  • клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

  • патрубки с резьбой, которые ввариваются в магистраль;
  • шаровые краны – устанавливаются с обеих сторон;
  • уголки;
  • фильтр грубой очистки – ставиться перед насосом;
  • две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Установка на радиаторе

байпас на радиаторе отопления

Байпас на радиаторе отопления

На участке где стоит батарея, байпас в однотрубной системе отопления устанавливается для того, чтобы в случае прекращения циркуляции в радиаторе, вода могла беспрепятственно течь дальше по контуру. В вертикальной схеме радиатор подключен к стояку двумя патрубками. Байпас на радиаторе отопления соединяет эти патрубки между собой и устанавливается перед батареей. Между центральной магистралью и обводом не должно быть запорной арматуры, чтобы исключить человеческий фактор или возможность перекрытия циркуляции в случае поломки крана.

Функции обвода, установленного перед радиатором:

  • обеспечение беспрерывной циркуляции по основному кольцу контура;
  • регулирование температуры теплоносителя.

В однотрубных контурах теплоноситель проходит по радиаторам, отдавая часть тепла, и вовлекается в дальнейший поток. Соответственно, в каждый последующий радиатор теплоноситель доходит немного холоднее.

Установка байпаса на отопление дает возможность смешивать теплоноситель из центральной магистрали с тем, который прошел по батарее, тем самым повышая его температуру.

Получается, если у нас до первой батареи вода была 80 градусов, то уже после нее она остынет примерно до 70 градусов. Тот теплоноситель, который проходит через обвод, не несет таких теплопотерь, поэтому при смешивании жидкостей температура общего потока повышается примерно до 75 градусов.

По такому же принципу работает и горизонтальная однотрубная схема обогрева, только обвод в ней находится в горизонтальном положении на участке под батареей. При этом для правильной циркуляции необходимо подобрать нужный диаметр байпаса в системе отопления.

Диаметр байпаса

зачем нужен байпас в системе отопления

Схема размера труб в системе с байпасом на радиаторе

Итак, мы уже знаем, зачем нужен байпас в системе отопления и где он устанавливается. Осталось разобраться какого диаметра он должен быть. Мы должны рассмотреть варианты монтажа байпаса системы отопления на батарее и насосе отдельно, так как его диаметр в каждом случае будет разным, что обусловливается различными требованиями к нему.

Обвод на насосе будет иметь меньший или такой же диаметр, как и у основной магистрали. Как правильно сделать байпас на отоплении принципиальной разницы в этом случае нет. Ведь он устанавливается только для того, чтобы в случае отключения насоса циркуляция могла продолжаться самотеком.

Соответственно, заужать саму магистраль нельзя, при этом диаметр патрубков, которые отходят от контура, не имеет ключевого значения. При остановке насоса циркуляция через него будет невозможной, поэтому даже при равном диаметре с общей магистралью обвод не будет менять вектор движения теплоносителя. А когда нам нужно чтобы вода текла через насос, то мы просто перекрываем путь теплоносителю шаровым краном, установленным на магистрали.

А вот при установке байпаса в системе отопления частного дома на радиаторах его диаметр имеет большое значение. Он должен быть на один размер меньше, чем патрубки, соединяющие радиаторы с центральной магистралью. При этом отводы к батареям также должны быть на размер меньше основного контура. Как это работает:

  • вода течет по контуру и доходит до участка, на котором установлены батареи;
  • наталкиваясь на разветвление, теплоноситель меняет вектор движения в ту сторону, где меньше сопротивление;
  • часть теплоносителя продолжает движение по прежнему вектору.

Если диаметр патрубков будет таким же, как и обвод, то в батареи попадёт малое количество воды, соответственно, температура радиаторов упадет. В случае если диаметр патрубков будет меньше диаметра обвода, то циркуляция в батарее прекратится вовсе.

Уменьшение диаметра патрубков по отношению к основной магистрали увеличивает скорость теплоносителя, что позволяет ему более интенсивно двигаться по радиатору. При этом вода циркулирует по всей батарее, в результате чего она прогревается равномерно.

Для примера рассмотрим устройство байпаса в системе отопления из полипропилена. Если диаметр основной магистрали составляет 32 мм, то сечение патрубков, через которые вода попадает в батареи, должно быть 25 мм. Диаметр обвода в такой схеме, соответственно, должен быть 20 мм. В таком случае до крайней батареи теплоноситель будет проходить по нужному нам пути с минимальными теплопотерями. При этом сбалансировать систему будет проще.

Отправить ответ

avatar
  Подписаться
Уведомление о
