Как правильно настроить триколор тв: Настройка каналов Триколор ТВ самостоятельно за 5 минут – Настройка Триколор ТВ самостоятельно — подробная инструкция

регулировка каналов и спутниковой антенны

Триколор ТВ как современное спутниковое телевидение, можно настроить без помощи специалиста, сэкономив на этом приличную сумму денег. Фронт работы весьма трудоемкий, но несложный, если знать последовательность действий. Ниже подробно будет описано, как настроить Триколор ТВ.

Что понадобится в работе

Прежде чем ответить на главный вопрос, как настроить спутниковую тарелку, вам нужно будет приготовить следующие рабочие инструменты:

• гаечные ключи разного размера;
• перфоратор;
• отвертки разного размера;
• элементы для крепежа;
• изолента;
• рабочий уровень;
• чертежный карандаш или ручка.

Выбор места установки антенны

Настройка антенны Триколор ТВ начинается с места выбора ее будущей установки. Главный фактор, на который следует опираться при выборе – это свободный доступ прибора по направлению к спутнику, то есть источнику сигнала. Иными словами, если вы зрительно проведете прямую линию между спутником и антенной, то не должны обнаружить на ней препятствие в виде деревьев и сооружений на крышах или зданиях. Это будет первым шагом на пути к тому, как самому настроить спутниковую антенну Триколор.

Обратите внимание, что чем ближе тарелка будет установлена по отношению к вашему телевизору, тем лучшее качество сигнала вам может быть гарантированно. К тому же так вы сможете настроить тарелку гораздо проще и быстрее.

Места, неблагоприятные для установки антенны:

• застекленные лоджии;
• территории, которые могут быть подвержены попаданию осадков в виде снега или дождя;
• крыши с двускатной, четырехскатной или несимметричной кровлей;
• места близ водослива.

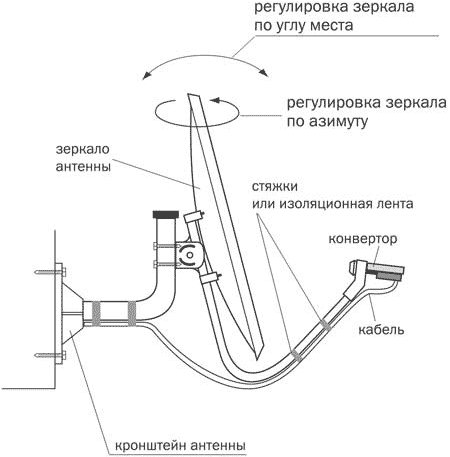

Сборка антенны «Триколор ТВ» и установка ее главных элементов

Вопреки устоявшемуся мнению, собрать и настроить антенну и тарелку не так уж сложно. Для этого вам нужно следовать установленному алгоритму действий и опираться на предлагающуюся схему.

1. Массивный кронштейн, который входит в комплект пакета Триколор, следует надежно зафиксировать на стене. Особенность установки и выбор крепежных инструментов будет зависеть от стены (несущая или капитальная).
2. При фиксации кронштейна учитывайте, что конвертер, находящийся в держателе должен быть им же установлен вниз. Так, вы защитите вашу тарелку Триколор от выпадения осадков.
3. Надежно соедините между собой кабель и конвертор посредством F-разъема. Для этого вам нужно будет освободить кабель от верхней изоляции не более чем на 10 мм. Затем, плотно оберните кабель экранирующей оплеткой и фольгой. Внутренний изоляционный слой также нужно удалить на 10 мм и максимально закрутить разъем.
4. Заранее приготовьте стежки и изоляционную ленту для того, чтобы установить кабель в дуге держателя для конвертера.
5. Герметизация – необходимая процедура, которая должна распространяться на всю длину кабеля. В отдельных случаях вам может понадобиться силиконовый герметик.
6. Далее, зафиксируйте антенну на кронштейн. Устанавливайте ее так, чтобы в любой момент иметь возможно вращать ее в разных направлениях.
7. На последнем этапе сборки вам снова понадобится изолента и стяжки, поскольку на кронштейне, кроме антенны, также должен быть зафиксирован кабель. Если вы закрепите кабель с небольшим запасом, то это впоследствии облегчит вам монтаж и ремонт устройства, если таковой понадобится.

Если вы все еще задаетесь вопросом о том, как настроить антенну Триколор ТВ без помощи специалиста, то имейте в виду, что первый и самый сложный этап вы уже преодолели. И как видите, сделать это было не так уж сложно. К тому же порядок действий при сборке антенны универсален и не зависит от того, при этом вы используете и какой формат изображения будет выведен на экран, в частности, формат Ultra HD.

Читайте также:

Монтаж телевизионного разъема

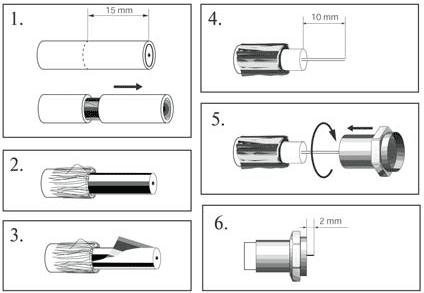

Опираясь на представленную схему, действуйте поступательно:

• опасаясь повредить экранирующую оплетку, избавьте кабель от верхней изоляции на 15 мм;
• экранирующая оплетка, а после, и фольга должны быть расположены по всей протяженности кабеля;
• избавьте кабель также и от 10 мм внутреннего слоя изоляции;
• максимально вкрутите разъем и отсоедините кусачками проводник, который не должен заступать за края не более чем на 3 мм.

Видео, передаваемое телевизору с помощью установленной тарелки Триколор будет напрямую зависеть от качества проводимых вами работ. Поэтому внимательно следуйте порядку инструкции и приложите максим усилий к процессу. Настройка Триколор ТВ требует поступательных действий.

Регулировка антенны «Триколор ТВ»

Чем точнее с географической точки зрения будет отрегулирована антенна, тем лучше будут показывать каналы на Триколор ТВ. Особенность данных манипуляций также зависит от двух факторов: угол места и азимута. Обе величины измеряются в градусах.

Сложность в том, что для каждого отдельного поселения и региона показатели могут существенно розниться. Например, для Брянска угол места будет равен 29 градусам, а азимут – 178 градусам. Учитывайте эту особенность при регулировке антенны.

Если у вас по тем или иным причинам пропали каналы, то возможно, причина сбоя как раз заключается в неправильной регулировке тарелки.

Азимут вы можете определить и самостоятельно, если умеете пользоваться компасом и определять его точные показатели.

Опирайтесь на советы, которые прилагает провайдер спутникового телевидения с изображением высокого качества формата Ultra HD, подведите к приемнику сигнала кабель от конвертера. Сделать это будет очень просто, поскольку монтаж телевизионного разъема вам уже был совершен. После чего, подключите ресивер к телевизору и проверьте наличие сигнала и его качество.

Настройка сигнала «Триколор ТВ»

Для того, чтобы настроить бесплатные каналы Триколор ТВ и их сигнал, вам понадобится зайти в меню «Установки антенны». Далее, смещайте антенный курсор в плоскости до такой степени, пока вы не получите сигнал, который вас удовлетворит.

Не должно быть помех, ряби и мелких точек, кроме того, звук должен быть качественным и совершенным.

Обратите внимание, что если в процессе эксплуатации у вас пропали каналы, то в качестве одного из вариантов устранения поломки, вы можете зайти в вышеупомянутое меню.

Следующим этапом вам необходимо будет открыть вкладку «Уровень принимаемого сигнала».

1. Возьмите в руки пульт ресивера и нажмите кнопку «МЕНЮ».
2. Воспользуетесь кнопками-стрелками, найдите вкладку «Установки», после, подтвердите команду нажатием «ОК».
3. Для дальнейшей установки предусматривается введение пароля. На первом этапе провайдер предусматривает введение четырех нулей. Впоследствии вы сможете самостоятельно его изменить.
4. Далее, доберитесь до вкладки «Системные установки» и снова утвердите команду нажатием «ОК».

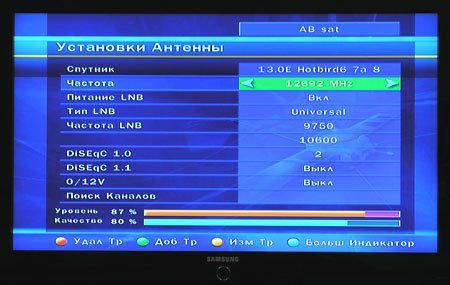

5. Войдите в меню «Установки антенны» и подтвердите запрос.

После того, как вы выберете режим установки антенны и перечень каналов, определите спутник, который соответствует вашему региону: Eutelsat 36A или Eutelsat 36В. Найдите во вкладке меню установки антенны две шкалы, которые характеризуют уровень сигнала и его передачу на спутник. Если обе из них заполнены до отметки в 70%, значит, все ваши работы были проведены правильно и каналы на Триколор ТВ будут показывать с высоким качеством.

На тот случай, когда показатели оказываются ниже желаемого уровня, имеет смысл обратиться к соединению кабеля. Возможно, он передает слабый сигнал на спутник, который его попросту не улавливает.

Не забывайте о том, что ваша тарелка все-таки находится на улице, нельзя исключать воздействия на нее условий погоды. Гроза, молния, сильный дождь или любые другие осадки могут повлиять на уровень сигнала. Но он вернется в норму сразу после того, как погодные условия наладятся.

Видео-инструкция по настройке

Видео наглядно представляет все этапы сборки и установки антенны Триколор ТВ. Зрительная демонстрация позволяет более доступно представить себе, как внешне будет выглядеть процесс работы.

Теперь вы знаете, как настроить Триколор ТВ самостоятельно, как собрать антенну, как проверить уровень сигнала и что делать, если пропали каналы. Это позволит вам сэкономить средства, которые могли бы быть потрачены на услуги настройщика.

Как самостоятельно настроить Триколор ТВ: пошаговая инструкция

Настройка телевизора давно стала простым делом, с которым справится даже совсем новичок. Однако, когда в процессе замешано дополнительное оборудование, вроде спутниковой тарелки и ресивера, могут возникнуть трудности на некоторых этапах монтажа и конфигурации. Разумеется, компания ТриколорТВ оказывает услуги по первичной установке и настройке, но что если вам хочется все сделать самим, не вызывая дополнительно техников?

Алгоритм

Процедура настройки простая, хотя и состоит из определенного количества этапов и требует расходных материалов и некоторых инструментов.

В комплект нужного для настройки ТриколорТВ оборудования, как правило, входят три вещи – тарелка, приемник и антенна. Также, необходимо запастись кабелями для всего этого и вооружиться монтажными инструментами, чтобы все установить быстро и безопасно.

Общий алгоритм выглядит так:

1. Вы приобретаете комплект тарелки+ресивера от ТриколорТВ.
2. Оказавшись дома, вы закрепляете тарелку у себя за окнами квартиры/дома.
3. Проводите нужные кабеля от тарелки до ресивера, и от ресивера до телевизора.
4. Настраиваете через ПО приемника уровень сигнала.
5. Регистрируетесь как пользователь ТриколорТВ.
6. Проводите поиск каналов и оставляете оборудование «калиброваться».

Время, которое вы потратите на такую установку, составляет не менее 2 часов. Дополнительно следует заложить, также, свободный период для регистрации и калибровки оборудования.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала

практически сразу же после установки:

1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
5. Вся конструкция должна «смотреть» на юг.
6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Детальная инструкция по сборке должна быть в комплекте вашего оборудования.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

1. Один кабель соединяет антенну и приемник.
2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Настройка сигнала

Без регулировки наклона и поворота антенны подчас не обойтись при настройке. Это один из важных пунктов, поскольку низкий уровень сигнала не даст ресиверу декодировать и транслировать вам каналы.

Согласно этой инструкции, вы не закрепили тарелку к кронштейну до конца. Это позволит произвести настройку быстрее и без дополнительных телодвижений. Рекомендуется, также, выполнять процедуру вдвоем, особенно, если телевизор не видно с того места, где закреплена тарелка.

Настройка сигнала производится так:

1. Включите телевизор.
2. Нажмите кнопку i (в некоторых приемниках f1).

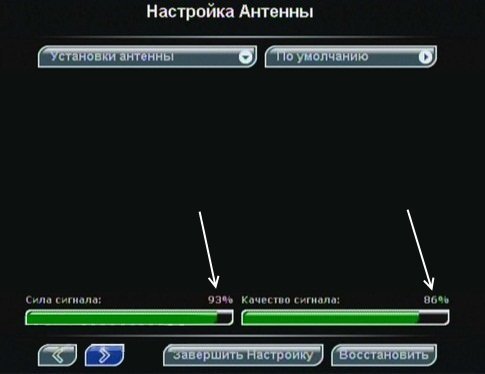

3. На экране отобразится две шкалы с делениями уровня сигнала. Чтобы оборудование работало на полную и каналы транслировались в наилучшем качестве, значения должны быть не менее 80%.
4. Если значения на экране меньше этой цифры, начинайте медленно поворачивать тарелку из стороны в сторону (не трогайте угол наклона).
5. Этот этап настройки будет завершен, когда вы позиционируете тарелку с достижением 80% сигнала (или более высокого).

Важно! Заполнены должны быть обе шкалы. Если же 80 процентов достигла лишь одна, настройку нельзя прекращать. Это всего лишь свидетельствует, что вам удалось словить трансляцию каналов с кодировкой другого поставщика услуг.

После достижения положительного результата, закрепите тарелку на кронштейне в нужном положении.

Регистрация

Без регистрации в системе ТриколорТВ невозможно пользоваться услугами этой компании. Процедуру можно выполнить, как через интернет-портал Триколор (на сайте есть помощник-бот), так и в офисе продаж. Контакт-центр также принимает заявки на активацию.

Регистрация подразумевает передачу персональных данных от вас Триколор. Поэтому для завершения процедуры понадобится паспорт. Не забудьте, также, указать правильный адрес – адрес подключения оборудования.

Активация через интернет происходит через онлайн-форму с последующим уведомлением пользователя об успешности или неуспешности процедуры. После нее можно будет, наконец, вставить смарт-карту в приемник и перейти к следующему пункту.

Поиск каналов

Регистрация подразумевает, что компания ТриколорТВ отправляет на ваш ресивер список кодов, с помощью которых оборудование в дальнейшем будет интерпретировать сигнал от спутника как «свой». Эта процедура невидима для пользователя, хотя ее повторную инициацию можно произвести самостоятельно через личный кабинет абонента.

Сам же поиск каналов можно производить после. Для этого:

1. Зайдите в Меню через пульт управления ресивером.
2. Нажмите пункт «Настройки» или «Приложения» (зависит от модели оборудования).
3. Найдите и нажмите опцию «Поиск каналов».
4. Когда калибровка завершится, сохраните все найденное.

Важно! Сразу же просмотр, скорее всего, не начнется. Первая настройка каналов занимает до восьми часов (обычно 2-3), в течение которых необходимо оставить ресивер включенным.

Вот и все. После всех этих простых процедур, телевидение ТриколорТВ должно заработать у вас дома.

Настройка антенны Триколор ТВ на спутник самостоятельно





Содержание статьи

• На какой спутник надо настраивать антенну Триколор ТВ.

• Почему перестали работать ресиверы MPEG-2 Триколор ТВ.

• Почему не показывают кодированные каналы на ресиверах MPEG-4 Триколор ТВ.

• Как настроить спутниковую антенну с помощью прибора Satellite Finder.

• Как выполнить настройку каналов Триколор ТВ на ресивере.

• По каким координатам настраивают антенну Триколор ТВ.

• В какой статье сайта детально описана настройка спутниковой антенны на спутник.

• Определение координат спутника с помощью программы «Satellite Antenna Alignment».

• Как влияют преграды на прохождение спутникового сигнала, как устранить их влияние.

• Как определить активные транспондеры спутника с помощью программы «Satellite Antenna Alignment».

• Процесс настройки на спутник по определенным координатам.

• Настройка каналов со спутника, не относящихся к Триколор ТВ.



На какой спутник надо настраивать антенну Триколор ТВ

Для жителей Европейской части России и Урала настройку антенны надо производить на спутники Eutelsat 36B & Express AMU1 36.0°E. Для жителей Сибирского округа и части Дальневосточного округа антенну надо настраивать на спутник Express AT1 56.0°E. В пограничном по зонам облучения Уральском округе антенну можно настраивать на любой из этих спутников.
Подробная настройка антенны на спутник >>



Что делать, когда каналы Триколор ТВ не работают!

2 апреля 2018 отключены все каналы в стандарте MPEG-2. Чтобы смотреть каналы оператора необходимо произвести обмен оборудования MPEG-2 на оборудование MPEG-4 у дилеров оператора. Почему перестают работать оплаченные каналы на старых моделях ресиверов MPEG-4, это вопрос к спутниковому оператору Триколор ТВ в Санкт — Петербург!

1. Если у вас перестали работать все каналы Триколор ТВ, не спешите настраивать тарелку и прописывать заново каналы, возможно у оператора профилактика каналов!

2. Если профилактики у оператора нет и спутник на своем месте, и пакеты оплачены, а ресивер выдает «Нет сигнала», тогда надо проверить подключение к антенне, настройку тарелки на спутник, конвертор, а затем сам ресивер.
3. Иногда полезно сбросить ресивер на заводские установки (затем выключить из его сети и снова включить) и заново прописать каналы.
4. Налипший на конвертор снег может полностью блокировать спутниковый сигнал!

5. Когда ресивер выдает «Кодированные каналы», «Ошибка…» и что-то в этом роде, а инфоканал работает.

В этом случае надо проверить наличие оплаты через личный кабинет абонента.
Попробуйте сбросить ресивер на заводские установки (затем выключить из его сети и снова включить) и заново прописать каналы, далее надо оставить ресивер включенным на кодированном российском канале и ждать когда придут ключи. Если каналы не откроются, тогда нужно связаться с менеджерами Триколор ТВ, а если они не помогут, проверить ресивер на предмет последней прошивки или неисправности.

6. Если вы вовремя не обновили программное обеспечение ресивера со спутника, когда это предлагал сделать оператор, то все или некоторые телевизионные каналы могут перестать работать. В этом случае ресивер надо обновить принудительно, через USB разъем с помощью «флешки». Все программные прошивки можно найти на сайте производителя ресиверов GS.





Как настроить антенну Триколор ТВ на спутники Eutelsat 36B & Express AMU1 36.0°E самостоятельно



Координаты, по которым настраивается спутниковая антенна:
1. Азимут.
2. Угол места.
В чем сложность настройки антенны
Очень узкий луч диаграммы направленности антенны, всего несколько градусов. Причем, чем больше размер антенны, тем уже луч.



Настройка антенны на спутник Express AT1 56.0°E производится аналогично настройке на спутники Eutelsat 36B & Express AMU1 36.0°E, только в программу надо ввести координаты спутника Express AT1 56.0°E.
Процесс настройки
1. Настроить антенну Триколор ТВ на спутник довольно просто! На начальном этапе необходима информация о телекоммуникационных спутниках, координатах их расположения, об особенностях спутникового телевидения и спутникового оборудования. Информацию об этом и многом другом Вы можете получить на нашем сайте, в статье: «Спутниковое телевидение».
2. Перед установкой и настройкой антенны необходимо определить направление на спутник:
а). При помощи компаса (надо учитывать, что на его показания могут влиять расположенные вблизи металлические предметы), солнца, GPS навигатора или расположенным вблизи тарелкам, размером 0,6 м, приблизительно, определите азимут на спутники Eutelsat 36B & Express AMU1 36.0°E, (36 градусов восточной долготы). Обязательно проконтролируйте, чтобы направление на спутник было свободно от высотных домов, деревьев и проч.
б). Для того чтобы точно определить местоположение спутника можно воспользоваться программой «Satellite Antenna Alignment», которую можно скачать на сайте http://www.al-soft.com/saa/satinfo-ru.shtml Программа «Satellite Antenna Alignment» поможет Вам рассчитать азимут и угол места, необходимые для установки и настройке спутниковой тарелки, на любой доступный спутник, в выбранной географической точке приёма. С помощью программы можно рассчитать углы сразу для всех геостационарных телекоммуникационных спутников, расположенных на «дуге».
Программа запоминает географические координаты мест, для которых производился расчет. Впоследствии можно воспользоваться этими координатами, т.к. они сохраняются в памяти программы.
В начале, при работе с программой «Satellite Antenna Alignment», необходимо занести в разделе «Координаты места установки антенны» географические координаты места установки.
Условные обозначения: «N — широта северная», «S — широта южная», «E — долгота восточная» и «W — долгота западная». После ввода координат, в левой части в таблице получите расчетные углы азимута и подъема (угол места) антенны на все спутники сразу. Азимут — это направление на спутник (в градусах), определяемый как угол между направлениями на север и спутник. Угол места — это направление, определяемое как угол (в градусах) между направлением на спутник и плоскостью земли в точке приема. Отрицательный угол места означает, что спутник находится за линией горизонта и для приёма не доступен. Таким образом, в месте установки антенны теоретически можно определить все спутники, с которых возможен приём сигналов. Ориентируясь по азимуту и углу места, можно на местности быстро определить направление на спутник и возможность приёма сигнала в выбранной точке.







При отсутствии инструмента определения географического направления, можно воспользоваться определением координат спутника по солнцу.
Программа позволяет рассчитать азимут по солнцу. Для этого нужно задать в программе географические координаты местности. Расчётная высота над уровнем моря — 0 метров.
Расчёт производится для определённой даты. Результаты расчета оформляются  в левой части таблицы. По таблице, для солнца определяем азимут и угол подъёма в заданный момент времени.
Порядок работы: сначала определяем азимут на выбранный спутник, а  затем рассчитываем азимут солнца в день установки антенны. Далее в таблице находим азимут солнца близкий по значению к азимуту на спутник и определяем время (и дату), когда солнце будет находиться в этом направлении.  В рассчитанный момент времени антенну поворачиваем прямо на солнце, т.к. в это время азимуты солнца и спутника совпадают. Углы места (подъёма) спутника и солнца могут не совпадать. Если они совпадут, то приём со спутника в данный момент времени будет неустойчив, или вообще, не возможен, т.к. мощное электромагнитное излучение солнца «забъёт» сигнал со спутника. Это явление называется солнечная интерференция, она бывает весной и осенью в течении нескольких дней.
При расчете обязательно учитывается временная зона (для Москвы +3 часа к Гринвичу).
Если в стране стрелки переводятся на летнее время, то к полученным расчетам азимута необходимо прибавить 1 час!
Программа отображает красной линией направление на спутник, красная линия не рисуется, если спутник находится за линией горизонта и не доступен для приема в данном месте. Желтый сектор указывает на световой день, на схеме также указаны стороны горизонта.







У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.







Также с помощью этой программы можно рассчитать угол между преградой на пути спутниковой антенны и плоскостью условного горизонта, где располагается антенна. Указав высоту преграды и расстояние до нее, можно определить этот угол. Если он больше угла места выбранного вами спутника, то прием со спутника в данном месте установки невозможен.







Еще одна полезная функция программы: при активации вкладки «Транспондеры», программа загружает из Интернета все активные транспондеры, выбранного спутника.
Программа сохраняет все данные в выбранном Вами формате файлов.
Для определения местоположения спутников Eutelsat 36B & Express AMU1 36.0°E введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места. Согласно вычислениям программы «Satellite Antenna Alignment», точные параметры спутников в Нижнем Новгороде: азимут — 189,592 градуса восточной долготы, угол места — 25,516 градуса.
3. Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.
4. Включите ресивер, на экране ТВ увидите надпись «нет сигнала». Для того чтобы индикатор настройки высветился на экране ТВ, на пульте последовательно нажмите кнопки: меню, настройка, ручной поиск. Индикатор настройки имеет две шкалы: «качество сигнала» и «уровень сигнала». Настройку надо осуществлять по шкале «качество сигнала». Надо учитывать, что на уровень сигнала влияет длина кабеля от ресивера до конвертера. При большой длине кабеля необходимо применять специальные спутниковые усилители ( уровень сигнала отличается на разных моделях ресиверов).
Далее производим настройку самой антенны. Перемещая плоскость антенны по углу места с интервалом 3-4 градуса от положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях, вращайте антенну по азимуту на кронштейне в секторе примерно 20 градусов от определенного на спутник направления (см. пункт 2). Операции надо проводить последовательно: сначала изменяется угол места, затем вращается антенна. Вращать антенну надо медленно, чтобы не проскочить направление на спутник, рабочий сектор приёма (диаграмма направленности) тарелки всего 2-2,5 градуса. Когда на экране ТВ появится изображение, по кружкам индикатора уровня сигнала надо установить максимальный уровень сигнала путем перемещения антенны по азимуту и углу места и в заключении потуже затяните гайки крепления антенны.
5. Приятного Вам просмотра!





Пример. Если каналы Триколора ТВ в ресивере не прописаны, то для настройки проделайте следующие:

Войдите в Меню ресивера через ПДУ, нажмите кнопку «Настройка», далее PIN — 0000, потом «Ручной поиск». В появившемся окне выставите параметры спутника:



Название спутника	Eutelsat 36B & Express AMU1 36.0°E
Скорость потока



После того, как выставите параметры транспондера с каналами оператора, настройте тарелку на спутник согласно инструкции. Как только вы «поймаете» спутник, на экране появится сигнал в виде двух горизонтальных полосок. Тарелку настройте по максимуму шкалы «Качество сигнала». Далее нажмите кнопку «Начать поиск» и сохраните все прописанные каналы.



пошаговая инструкция по установке антенны и настройке программ

«Триколор ТВ» — это современное спутниковое телевидение. Сегодня оно стало очень популярным и востребованным в нашей стране. Многопрограммное телевидение, каким является «Триколор ТВ», оптимален как для городских жителей, так и для тех, кто живет вдали от эфирных передатчиков: жителей отдаленных деревень, дачных поселков и мест с плохим уровнем приема сигнала.

После приобретения и доставки домой спутникового оборудования, его необходимо собрать, правильно выбрать место монтажа, отрегулировать уровень сигнала. Ближайший авторизованный дилер поможет вам правильно установить антенну. Но сделать это самостоятельно тоже возможно, ознакомившись и следуя данной инструкции.

Выбираем место для монтажа

Правильно выбирайте место для крепежа антенны. Главный критерий при выборе — доступный обзор в направлении спутника. Определить это несложно: соедините воображаемой линией антенну и спутник. На линии не должно находиться посторонние предметы: столбы, деревья, здания. Устанавливать антенну рекомендуется на крыше дома, на стене, на внешней части лоджии или балкона. Не устанавливайте антенну внутри балкона, или там, где на нее может попадать больше воды, снега: под водосливами, скатами крыши. Постарайтесь расположить антенну так, чтобы она находилась ближе к телевизору, это намного упростит процесс ее настройки.

Сборка

Собрать антенну можно следуя прилагаемой инструкции по эксплуатации. В инструкции дается рисунок, по которому вы без труда ее соберете.

1. Кронштейн антенны зафиксируйте на стене. При выборе крепежных элементов (гайки, анкерные болты, шурупы, шпильки и т.д.) учитывайте материал стены, на которой будет располагаться антенна и ветровую нагрузку.
2. Конвертер в держателе необходимо установить держателем вниз, чтобы ему не навредили осадки.
3. F-разъемом соедините кабель и конвертер. Для этого:

• снимите на кабеле верхнюю изоляцию примерно на 15 мм;
• разместите вдоль кабеля экранирующую оплетку, после чего вдоль нее расположите фольгу;
• снимите с внутренней изоляции слой в 10мм;
• закрутите разъем до упора;
• если центральный проводник выступает за разъем больше, чем на 2 мм, то «откусите» лишнее.

4. Зафиксируйте кабель в дуге держателя конвертера с помощью стежков или изоляционной ленты.
5. Займитесь герметизацией по всей длине F-разъемного соединения. Делается это при помощи терм усаживающей трубки или несколькими слоями изоленты. Если вы используете ленту, то на нее еще необходимо нанести равномерный слой силиконового герметика.
6. Поставьте антенну на кронштейн. Закрепите гайки для регулирования так, чтобы антенну, возможно, было с некоторым усилием перемещать в различных плоскостях.
7. Для фиксации кабеля на кронштейне используйте пластиковые стяжки либо ленту изоляционную. Оставьте запас кабеля (1м) около антенны, которую также можно закрепить на кронштейне.

Регулировка антенны

Чтобы определить угол места антенны и азимут, необходимо ориентироваться на данные приведенные в таблице, соответствующие вашему городу или ближайшему к вам населенному пункту. Выставить азимут возможно и с компасом. Так как для приема каналов «Триколор ТВ» антенны могут быть от разных производителей, то точно определить угол места установки антенны сложно. Следуя инструкции по эксплуатации приемника, необходимо подвести к нему от конвертера кабель. Методика по разделке F-разъема была дана выше. Подключите ресивер к телевизору. После чего включите его.

Настройка спутникового сигнала

Плавно перемещайте антенное зеркало в горизонтальной и (или) вертикальной плоскостях вокруг точки, где предположительно расположен спутник, до тех пор пока не получите устойчивый спутниковый сигнал. Контролировать качество сигнала нужно с помощью пункта в меню «Установка антенны».

Теперь необходимо активизировать в меню «Уровень принимаемого сигнала»:

1. На пульте управления приемника нажмите кнопку MENU.Перед вами откроется «Главное меню».
2. При помощи кнопок со стрелками выберите «Установки» и нажатием «ОК» подтвердите выбор.
3. 0000-пароль, который вы введете.
4. В следующем меню, которое отобразиться перед вами, выберите «Системные установки», снова нажмите «ОК».
5. Выберите пункт «Установка антенны», после нажмите «ОК».

В пункте «Спутник» в зависимости от региона вашего нахождения выберите спутник Eutelsat 36A и Eutelsat 36B.

Чтобы регулировать уровень сигнала и его качество, вы должны найти две шкалы в пункте меню «Установка антенны». При правильной настройке эти шкалы будут заполнены не меньше 70%.

В случае если уровень сигнала ниже 70%,проверьте правильность соединения кабеля (от приемника к антенне). Если соединение в норме, значит необходимо настроить антенну. Возможно, она настроена на спутник не точно, и плохо принимает с него сигнал. Отрегулируйте положение антенны. Для этого передвигайте медленно антенну каждый раз на сантиметр, делайте паузу в конкретном положении несколько секунд. Продолжайте так менять положение спутниковой антенны пока обе шкалы не заполнятся примерно на 70% при ручном поиске. Вообще, при настройке о многом можно судить по изображению: настроечные шкалы пусты — сигнал не пойман, заполнена одна шкала — скорей всего, ловиться другой спутник. Изображения нет при полных шкалах, тогда проверьте номер канала.

Следует заметить, что уровень сигнала может зависеть и от погодных условий. Если за окном сильный снегопад обильный дождь, плотная облачность, то уровень сигнала будет уменьшаться или изображение может вовсе пропасть. Условия приема сильно ухудшаются, когда на антенну налипает толстый слой снега. Когда антенна будет установлена в нужном направлении и уровень сигнала придет в норму можно затянуть регулировочные гайки.

На этом установку и настройку вашей спутниковой антенны можно считать завершенной. В целом вам понадобиться всего два часа на сборку, подключение, монтаж и настройку «Триколор ТВ».

Как настроить тарелку Триколор ТВ самостоятельно

Многие жители России в последнее время выбирают спутниковое телевидение Триколор. Комплекты, что реализует компания, необычайно востребованы, так как подобное оборудование выделяется стабильным и надежным сигналом. После приобретения комплекта оборудования, можно сразу оформить заявку на его установку. Однако зачем переплачивать, если можно разобраться, как настроить тарелку Триколор ТВ самостоятельно.

Содержание статьи:

1. Проводим сборку оборудования
2. Правильно устанавливаем антенну
   1. Ряд нюансов, которые необходимо учитывать в процессе настройки
3. Запускаем сканирование каналов
4. Проходим регистрацию
5. В завершение

Проводим сборку оборудования

Прежде чем приступить к настройкам, потребуется все подготовить. Однако вначале обязательно изучаем инструкцию. Тем самым будет существенно проще разобраться, как самостоятельно настроить тарелку.

Полностью собрать антенну совсем несложно. Для этого потребуется:

1. Подсоединить конвертер, разъемы направляем вниз, чтобы исключить попадание влаги.
2. Присоединить кабель к конвертеру используя F-разъём, точку соединения обязательно изолируем, тем самым обеспечивая дополнительную защиту от влаги.

3. Зафиксировать оборудование на креплении, которое должно быть предварительно установлено в подходящем месте.
4. Все провода спрятать или надежно прикрепить, чтобы исключить их повреждение.

После этого, потребуется подсоединиться к ресиверу и запустить оборудование. Если отобразится на экране оповещение «нет сигнала», значит, все собрано верно, остается антенну направить на спутник Триколор.

Правильно устанавливаем антенну

Если произвести неправильную установку тарелки, то поиск сигнала будет бесполезным делом. Современные технологии находятся на довольно высоком уровне, но все равно сигнал не способен преодолеть значительные предметы. Поэтому, чтобы настройка спутниковой антенны Триколор прошла без сложностей, на пути сигнала:

• не должно быть крупных построек, способных оказать влияние на прием сигнала;
• радиовышек, они способны организовывать помехи;
• других объектов, которые могут воздействовать на качество сигнала.

Регулировка и установка тарелки Триколор

Продумайте защиту оборудования от влаги, дождя, поскольку может быть нанесен существенный вред. Также спутниковую тарелку нужно расположить в легкодоступном месте. Часто требуется убрать мусор и зимой наледь.

Ряд нюансов, которые необходимо учитывать в процессе настройки

Прежде чем разбираться, как самостоятельно настроить оборудование, нужно уделить внимание следующим нюансам:

1. Ловить сигнал исключительно в хорошую погоду. Дождь, снег, сильный ветер, не способствуют получению требуемого результата. Более того, только усложняют процесс.
2. Всегда тарелки Триколор ТВ устанавливаются на южной стороне здания, направление 36 градусов восточной долготы. Чтобы было проще ориентироваться, обратите внимание, где располагается солнце в полдень. Однако у жителей Сибири совершенно другие ориентиры. На этой территории задействуют иной спутник, но направление в сторону экватора остается прежним.
3. Обязательно примерно выставьте азимут и угол наклона антенны, исходя из данных в таблице ниже.

Данные азимута для ближайшего города

Существенно упрощает настройку прибор SatFinder. Именно его необходимо приобрести тем пользователям, которым интересно, как настроить тарелку Триколор ТВ на спутник самостоятельно. Устройство подсоединяется к антенне, после чего оно будет подавать звуковые сигналы о правильности действий. Однако многие пользователи спокойно настраивают Триколор ТВ самостоятельно.

Запускаем сканирование каналов

Если все подключено правильно, антенна направлена в нужную сторону, пора заняться настройкой каналов. Для этого запускаем оборудование, после чего выполняем следующие действия:

• Направляемся в меню, переход в категорию «Качество сигнала», активируем автоматическое сканирование каналов.
• В этот момент необходимо аккуратно двигать антенну, чтобы отыскать идеальное положение для приема сигнала. Следует отметить, что сдвигать ёе требуется буквально на несколько миллиметров, после чего ждать 10–15 секунд, пока оборудование обработает изменения.
• Как только будет зафиксирован качественный сигнал, ресивер быстро отыщет все доступные каналы. Останется только сохранить найденные трансляции.

Теперь можно смело заявить, что настройка Триколор завершена.

Проходим регистрацию

Каждому владельцу спутникового телевидения Триколор, потребуется зарегистрировать оборудование. В противном случае компания заблокирует доступ к просмотру. Чтобы пройти регистрацию, потребуется:

• номер ресивера;
• номер карты Триколор;
• паспорт.

Подобную процедуру проще всего провести на официальном портале компании. Для этого предусмотрена специальная форма, которую потребуется заполнить. Кстати, на портале также можно отыскать подробное руководство как настроить спутниковую антенну и другие полезные рекомендации по эксплуатации оборудования.

В завершение

Совсем недавно компания Триколор ТВ существенно усовершенствовала оборудование. Теперь даже человек, который впервые сталкивается с подобной техникой, сможет без труда разобраться, Как настроить спутниковую антенну Триколор ТВ. Главное – это применить качественные крепежные элементы, внимательно все подсоединить и установить под нужным углом. Если в момент монтажа спутниковой тарелки образуются проблемы, всегда можно проконсультироваться со специалистами компании. Получить ответ на интересующий вопрос можно по телефону 8 800 500-01-23 (звонок бесплатный), или на официальном сайте.
