Замена кран-буксы в двухвентильном смесителе — пошаговая инструкция

Протечка смесителя говорит, в большинстве случаев о том, что имеются проблемы с кран-буксой – устройством, которое регулирует подачу и закрытие воды. Кран-букса бывает двух видов: керамической, а также имеющей резиновую вставку. В последнее время наблюдается тенденция возросшего спроса на керамические буксы, которые более долговечны и позволяют открывать воду всего за пол оборота маховика смесителя.

Вышедшую из строя керамическую кран-буксу можно заменить частично, купив необходимые детали к ней, чтобы поставить их вместо испортившихся. Однако гораздо удобнее поменять всю буксу целиком – так уйдет гораздо меньше времени на починку смесителя и поиск нужных деталей.

Как заменить кран-буксу своими руками?

1. С маховика необходимо снять самый верхний колпачок. Возможно, в процессе долгой эксплуатации сделать это будет нелегко, поэтому в таком случае помогут пассатижи. Под колпачком внутри маховика находится болт, который необходимо вывернуть, чтобы извлечь вентиль крана.

2. Часто, чтобы отвернуть вентиль, требуется приложить немало усилий, ведь металл под постоянным воздействием воды образует окись, которая, иной раз, намертво скрепляет детали смесителя друг с другом. После того, как вентиль снят, необходимо почистить резьбу, к которой крепился болт — за период эксплуатации, вероятно, там мог скопиться мусор. Очистке нужно подвергнуть изнутри и сам маховик.

3. Далее следует заняться отвинчиванием фурнитуры крана, которая также может не поддаться с первого раза. Для удобства нужно взять раздвижные клещи, а чтобы не исцарапать ими глянцевую поверхность под них можно подложить лоскут плотной материи.

4. После снятия фурнитуры можно увидеть буксу, ввинченную в смеситель. Перед тем, как ее вывернуть, обязательно надо проверить, перекрыта ли подача горячей или холодной воды (в зависимости от того, какую воду регулировала вышедшая из строя кран-букса).

Если воду не перекрыть, то она хлынет сразу же после извлечения буксы из смесителя.

5. Когда букса вывинчена, необходимо тщательно прочистить резьбу смесителя. Это нужно для того, чтобы новая кран-букса встала плотно по резьбе, иначе, если там останется мусор, вода будет подтекать не только из носика гусака, но и у основания маховика. Для зачистки подойдет кардощетка.

6. Для каждого смесителя подходит определенный вид кран-букс. Необходимо подобрать эту деталь таким образом, чтобы она совпадала по резьбе, величине и материалу (керамическая или резиновая). Для удобства буксу, вышедшую из строя, можно просто взять с собой в магазин.

7. Новую буксу ввинчиваем на место, где стояла ее предшественница. Если резьба смесителя очищена нормально, то проблем с дальнейшей сборкой маховика возникнуть не должно.

Поскольку смеситель довольно часто эксплуатируется в ванной комнате и на кухне, то будет полезно иметь навыки по замене кран-буксы, ведь чаще всего именно она является причиной протечки воды. А, благодаря пошаговой инструкции с фото, справиться с этим сможет не только мужчина, но и домохозяйка, которая не имеет возможности обратиться к сантехнику.

Предлагаю также посмотреть видео по замене кран-буксы смесителя своими руками.

Видео «Замена кран-буксы и прокладки в смесителе»

Замена кранбуксы в смесителе

Любая ванная и современная кухня не могут существовать без системы водоснабжения, одним из главных устройств которой является смеситель. Он обеспечивает нужную температуру и давление вытекающей воды, что дает необходимые удобства и комфорт при пользовании водой в доме. При нарушении этих функций требуется замена кран буксы, так называется особое устройство, устанавливаемое в корпус смесителя и обеспечивающее его бесперебойную работу.

Виды устройств

• С резиновыми вставками.

В смесителях старой конструкции для перекрытия потока воды используется кран букса с резиновыми прокладками, которые поднимаются или опускаются при помощи винтового штока, обеспечивая этим поступление нужного количества воды из крана. Достоинством этого устройства является его невысокая стоимость и простота ремонта, а недостатком является быстрый износ резиновых прокладок.

• Керамические.

В этих изделиях вместо быстро изнашивающейся резины используется керамика, изготовленная из порошкообразных металлов, спекаемых при большой температуре. Такая технология позволяет получать керамический материал, во много раз превышающий по долговечности резину, использовавшуюся ранее. Главным преимуществом такой кран буксы является ее прочность и долговечность. Необходимо учесть то, что керамические детали плохо переносят контакт с песчаными частицами, могущими присутствовать в воде, и поэтому требуют дополнительной водоочистки. Недостатком является и достаточно высокая стоимость.

Вне зависимости от того, кто и когда устанавливал или проводил ремонт смесителей в ванной или кухне, наступает далеко не приятный день, и вы замечаете, что из смесителя начинает постоянно капать вода, он плохо перекрывает воду, раздается посторонний звук при открывании и закрывании, прокручивается или полностью выходит из строя шток.

Причины неисправности

У кран буксы есть шток с червячной передачей, при вращении которого, резиновая прокладка, закрепленная на его конце, закрывает клапан, пропускающий воду, чем регулируется ее количество.  В процессе эксплуатации резина деформируется, теряет свои свойства и начинает пропускать воду даже в закрытом состоянии. Часто такой дефект становится причиной неприятного для слуха гула в подводящих трубах. При длительной эксплуатации может выйти из строя червячная передача штока, что не позволяет полностью перекрыть устройство.

Кран буксы из керамики состоят из двух частей, имеющих одинаковые отверстия, перекрывающиеся при вращении одной из них, причем в отличие от кранов с резиновой прокладкой, керамические закрываются при повороте маховика всего на пол-оборота. Такие изделия служат достаточно долго, выходят из строя они реже, чем устройства с резиновой прокладкой, но требуют дополнительной очистки воды от твердых частиц, негативно влияющих на его работоспособность.

Ремонт кран буксы можно произвести своими руками, имея простой набор инструмента, который есть практически у каждого. Необходимы отвертка, гаечный ключ необходимого размера или разводной ключ, может быть, понадобится дрель и пассатижи, если смеситель эксплуатируется достаточно давно и посадочное гнездо проржавело и загрязнилось, что будет препятствовать демонтажу.

Ремонт кран буксы

• С резиновой прокладкой

Прежде чем приступить к ремонту, необходимо полностью перекрыть воду, поступающую к смесителю. Мы уже определили причину и объект неисправности и можем приступать к его разборке. Снимаем с маховика декоративные колпачки, выкручиваем винт, крепящий маховик к штоку и откручиваем буксу. При демонтаже может возникнуть проблема с выкручиванием винта или самой буксы из-за того, что они сильно окислились или заржавели. Головку винта необходимо высверлить дрелью, а резьбовое соединение крана и смесителя смазать растворителем ржавчины и, выждав 15 минут, можно легко выкрутить буксу. После демонтажа осматриваем смеситель и решаем, что делать дальше. Если вышла из строя резиновая прокладка, то просто заменяем ее на новую. Если неисправен шток с червячной передачей, то необходима замена кран буксы.

Точно так же производится демонтаж керамической буксы. Если выяснится, что проблема возникла из-за плохого прилегания пластин друг к другу при попадании в пространство между ними твердых частиц, то необходимо полностью разобрать кран.

Часто достаточно просто очистить керамические пластины от грязи и ржавчины, смазать их водостойкой смазкой большой вязкости и вновь собрать кран буксу. Не следует забывать о том, что пластины притерты между собой определенной стороной и переворачивать их нельзя, так как это только ухудшит ее работу. Если керамические части повреждены, то необходимо попытаться приобрести такие же, что обычно очень сложно. Проще просто купить необходимый смеситель.

Установка кран буксы

В случае необходимости покупки нового крана нужно учитывать, где было произведено изделие. Импортные краны имеют шток со шлицами для установки маховика, а наши с квадратом, к которому крепится маховик. Установочная резьба двух видов — 1/5 и 3/8 дюйма. Это необходимо обязательно учитывать при покупке нового крана. Проще всего принести снятый кран в магазин, а консультанты подберут необходимый. Замена кран буксы производится после того, как было очищено посадочное место от грязи и ржавчины. В случае установки отремонтированного крана, он тоже чистится грубой металлической щеткой. После подобной обработки посадочного места и самой буксы, на резьбовое соединение наносится тонкий слой водостойкой смазки, которая позволит в дальнейшем, при необходимости, легко заменить изделие. Для улучшения изоляции на резьбу можно намотать несколько витков уплотнительной фум-ленты.

Кран букса на место вкручивается руками, а затем подтягивается гаечным ключом до нужного состояния, стараясь не повредить уплотнительную прокладку на седле крана.

Теперь можно открывать перекрытые краны и проверять выполненную работу.

Вторая жизнь кран-буксы. Ремонт своими руками

Доброго времени суток, уважаемые самоделкины!
В этой статье автор канала 1000 САМОДЕЛОК И СОВЕТОВ будет чинить капающий кран, а точнее заниматься ремонтом кран-буксы.

Кто-то скажет, что проще купить новую, и по-своему будет прав.

Автор же больше ценит время, потому что ремонт кран-буксы займет менее пяти минут, а поход в магазин более часа. Кроме того, для похода в магазин Вам придется демонтировать нерабочую кран-буксу, иначе не подберете нужную. Потратив на прочтение статьи пару минут, Вы сможете починить свой смеситель без посторонней помощи.

Материалы и инструменты.
Отвертка крестовая или шестигранная, зависит от Вашего крана.
Разводной ключ либо плоскогубцы.
Уксус или лимонная кислота.
Медная проволока 1,6мм
Резиновая прокладка, или резина толщиной 6мм

Совсем чуть-чуть теории для тех, кто впервые чинит кран, и автор приступит к практике.

Как узнать, какие кран-буксы стоят у Вас?

По количеству оборотов вентиля.
Керамическая кран-букса, в отличие от червячной, делает всего четверть оборота.

Она перестает капать, если надавить на вентиль сверху.

Червячная кран-букса может делать более одного полного оборота вокруг своей оси, и перестает капать, когда кран закрываете с усилием.

У керамической автор будет менять фторопластовое кольцо на самодельное, из медной проволоки.

У червячной кран-буксы меняется прокладка.

Прокладку можно купить, или вырезать из резины толщиной 6-7 миллиметров.

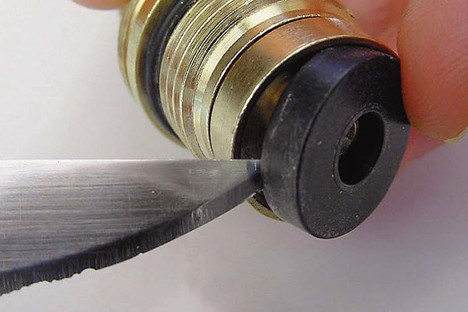

Самый бюджетный и быстрый ремонт можно сделать просто перевернув старую прокладку.

Если она без трещин — это сработает.

Для начала автор перекрывает воду.
Порядок демонтажа керамической и червячной кран-буксы схожие.

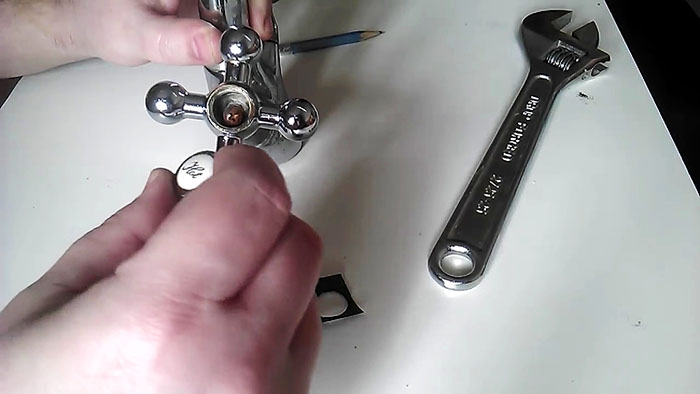

Откручивает и снимает вентиль. Болтик будет прятаться сверху, либо сбоку.
У Вас, возможно, болтик будет под отвертку. У автора — под шестигранный ключик.

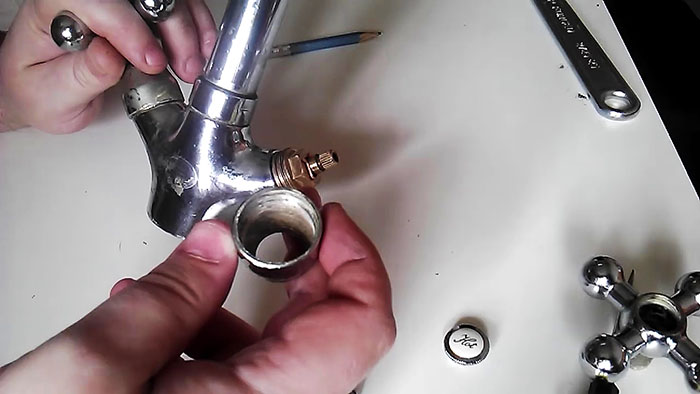

После этого откручивает декоративную юбочку. Сильно не давить и не царапать, возможно она у Вас из пластика.


Под юбочкой будут грани под гаечный ключ.


Если у вас нет такого ключа, возьмитесь за грани плоскогубцами, и крутите против часовой стрелки.

Дальше все просто, если у Вас червячная кран-букса, меняете прокладку как говорилось выше.
Если керамическая — понадобится небольшой кусок медной проволоки, диаметром не менее 1,6 миллиметра.

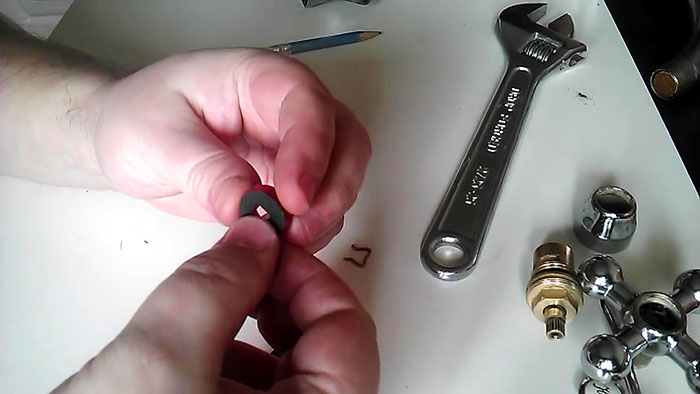

Вынимает силиконовую прокладку.

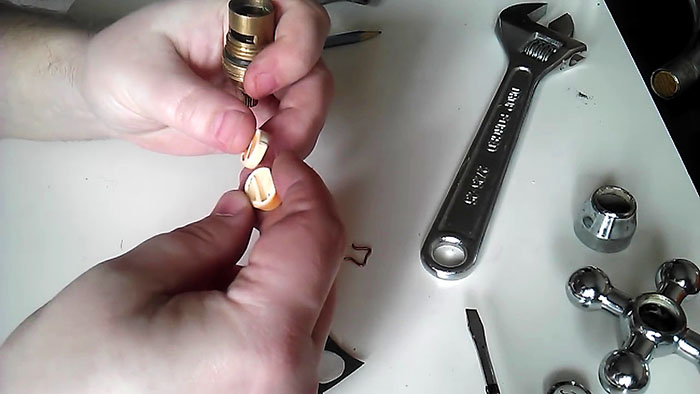

Затем две керамические пластинки.

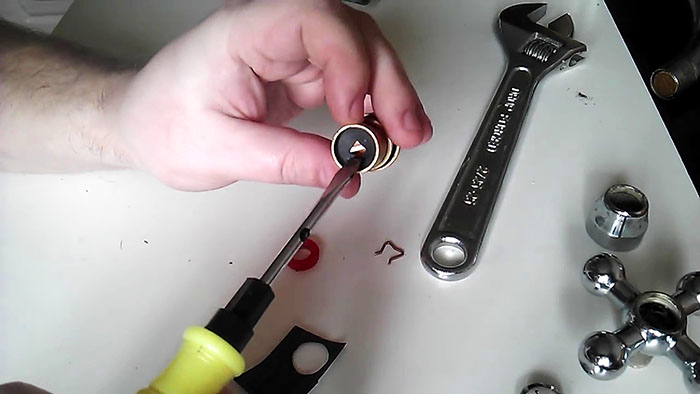

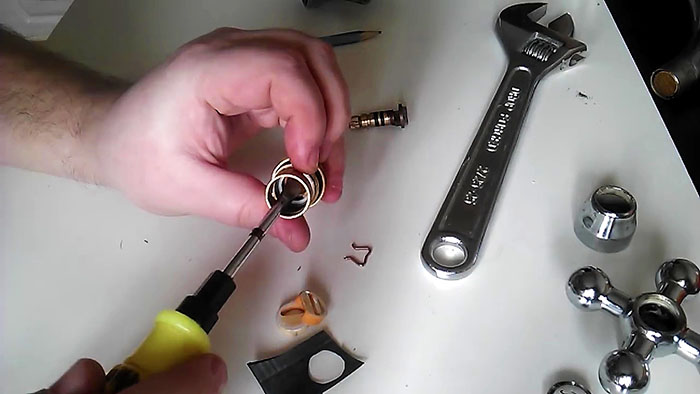

Дальше, чем-то острым, снимает стопорное кольцо.


Иногда они загнивают и ломаются, это не страшно.

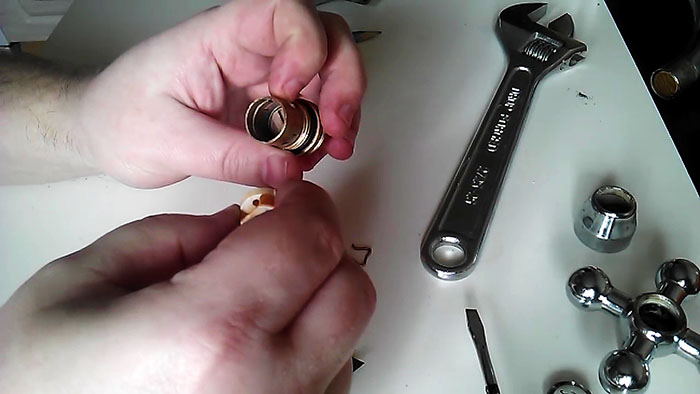

И выталкивает внутреннюю часть. Легко пошла.


Керамические кран-буксы очень надежные, но у них есть одно слабое место.

Вот эта фторопластовая шайба.

Со временем она изнашивается, становится тоньше, вследствие чего прижим ослабевает и кран начинает течь. Автор изготовит новую шайбу из медной проволоки. Проволока, которую он нашел, в диаметре почти два миллиметра. А требуется около 1,6мм. 3-4 десятки можно снять в наждачной бумагой, или обычным ножом.

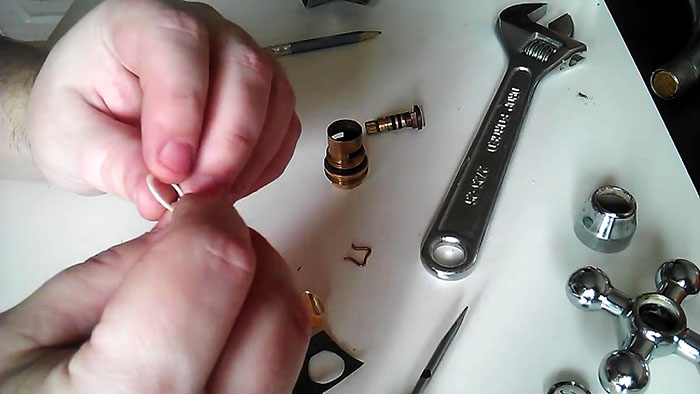

Откусывает кусок проволоки и выгибает кольцо, прямо на кран-буксе.


Короткие отрезки проволоки гнуть тяжело, берите проволоку с запасом.

Вот такое колечко получается.

Теперь берет кусачки и одним движением откусывает оба конца.


Затем укорачивает колечко еще на один — два миллиметра, так будет лучше становиться на место.


Если на Вашей кран-буксе много извести, разберите и прокипятите все в лимонной кислоте.

Либо замочите в уксусе, и они станут как новые.
Если автор оденет кольцо сюда, и начнет собирать, то оно не войдет.

Поэтому вначале опускает кольцо внутрь гильзы.

Все, что будет соприкасаться с кольцом смазывает смазкой. У автора есть немного литола.

Пробует одеть. Не идет, кольцо упирается в резинки.

Немножко разгибает кольцо и смазывает резинки.


Пробует еще раз. Получилось.


Ставит на место стопорное колечко. Если колечко сломалось, собирайте без него. Кран не потечет.

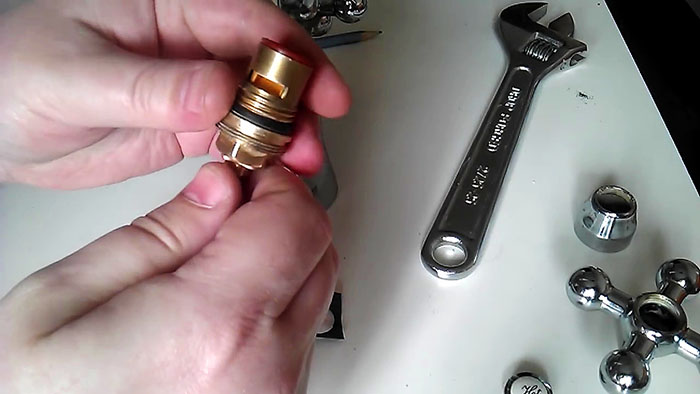

Теперь устанавливает на место керамические пластинки.
Первой пазами попадая в упор.


И в прорезь для второй.

фиксирует их силиконовой прокладкой.

Вот и весь ремонт. Кран-букса больше течь не будет!

Спасибо каналу 1000 САМОДЕЛОК И СОВЕТОВ за подробную инструкцию. Я тоже буксы сам ремонтировал, но немного не так.
Я делал подкладку между первой пластинкой и упором из 2-3 слоев изоленты, фигурно обрезая ее. Тоже рабочий метод, но держит до года, потом снова менять изоленту надо.

Всем хороших самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ремонт крана-буксы без замены

Капающая вода из закрытого крана на кухне может запросто испортить семейные отношения. Есть и противоположный процесс – ничто так не возвышает мужчину в глазах жены, как самостоятельный ремонт сантехнических, электрических и других бытовых устройств. Попробуйте себя в деле и ощутите результат!
Современные смесители для ванн и для кухонных моек состоят из отдельных кранов-букс для холодной и горячей воды. Они вполне ремонтнопригодны в бытовых условиях. Боле сложные системы с поворотным гусаком потребуют вмешательства специалистов.

Запирание воды в кранах осуществляется поворотом двух керамических дисков, имеющих специальные окна. Кран-букса состоит из корпуса, барашка, штревеля (стержня), передающего вращение от барашка к запирающим дискам, собственно дисков и различных прокладок. В процессе многолетней эксплуатации происходит износ внутренних прокладок (сальников) и некоторая просадка самой нижней прокладки, которая не подвергается вращению и не изнашивается. Просадка этой прокладки ведет к протечкам воды при закрытом кране.

Инструмент и материалы

Для ремонта крана-буксы без его замены нам потребуются:

• разводной ключ или набор ключей;

• отвертка;

• пассатижи;

• ножницы;

• листовая резина от велосипедной камеры.

Данный ремонт можно производить без снятия смесителя. Достаточно выкрутить кран-буксу. Вода при этом должна быть перекрыта.

Процесс ремонта крана

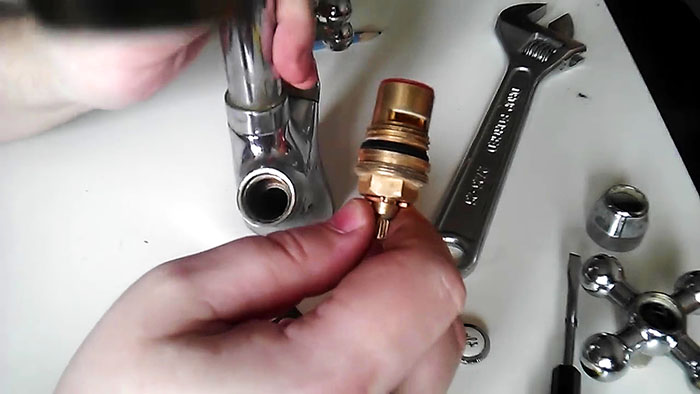

Вынимаем кран-буксу из смесителя.

Для этого нужно отвернуть декоративный колпачок и отверткой выкрутить крепежный винт барашка. После снятия барашка откручиваем декоративную гайку-манжету, откручиваем гаечным ключом и вынимаем буксу.

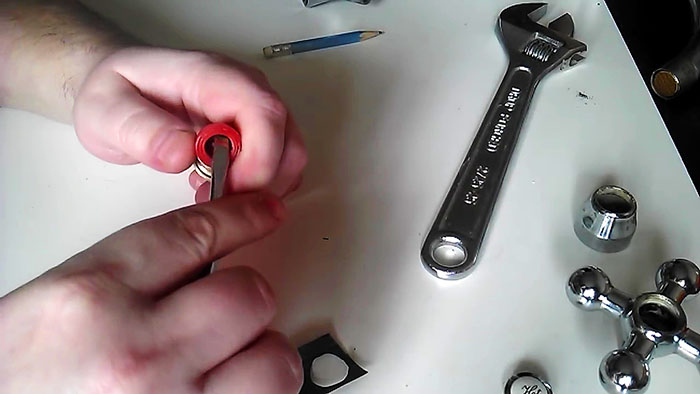

Далее, с помощью отвертки снимаем нижнюю запирающую прокладку.

Вынимаем и осматриваем прокладки, сальники, керамические диски.


Дополнительная фторопластовая прокладка между корпусом крана-буксы имеет износ, собственно из-за нее и идет течь, так как не обеспечивается нормальный прижим дисков.


В имеющихся в продаже ремкомплектах кранов такая прокладка не комплектуется, поэтому придется устранить продольный люфт штревеля и запирающих керамических дисков другим путем. Но есть другой путь доступный каждому.
По диаметру прокладки-уплотнителя, из любой листовой резины толщиной до 1 мм, вырезаем прокладку. В средине этой прокладки вырезаем отверстие диаметром 3-4 мм и устанавливаем уплотнитель на керамические диски.

Собираем кран-буксу в обратном порядке, а перед установкой нижней запирающей прокладки, ставим нашу самодельную.


Устанавливаем штатную запирающую прокладку на место и собираем смеситель.

Проверяем его работу – люфт устранен. Течь отсутствует.

Заключение

Имея простейший набор инструмента и немного листовой резины, приложив голову и руки, всегда можно произвести ремонт крана-буксы, продлить срок службы смесителя. Если обнаружен сильный износ прокладок, глубокие царапины на керамике от песка или металла, не отчаивайтесь. С демонтированной кран-буксой нужно сходить в хозяйственный магазин и подобрать, соответствующее по размерам, новое устройство. После этого произвести его замену.

Смотрите видео

Как поменять кран букс в смесителе — правила съема и замены. Жми!

Кран-букса – это неотъемлемый элемент любого смесителя горячей и холодной воды, который представляет собой регулятор водяного потока. Как поменять его при необходимости? Об этом наша статья.

Несмотря на небольшие размеры, кран-букса имеет первостепенное значение в системе смесителя. Ввиду эксплуатации крана, этот регулятор неизбежно выходит из строя, и тогда встает вопрос о его замене, ведь это сделать дешевле, чем покупать новую конструкцию целиком.

Чтобы замена кран буксы в смесителе была осуществлена правильно, необходимо знать критерии выбора нового регулятора водяного потока, иначе вы рискуете приобрести либо неисправную деталь, либо не подходящую по размеру.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Критерии выбора нового кран букса

Прежде чем идти в магазин за новым элементом смесителя, необходимо обратить внимание на следующие факты:

Керамическая кран-букса

1. Тип элемента.
2. Габариты кран-буксы.
3. Вид штока.
4. Производитель изделия.

Существуют керамические и червячные буксы. Различаются они очень просто, для этого надо лишь прокрутить вентиль. Изделие с керамическим регулятором совершит лишь пол оборота, после чего «встанет», а с червячным механизмом прокрутится три-четыре раза вокруг своей оси.

На изделиях импортного производства 20-24 шлица

Второе, что необходимо сделать — это замерить габариты штока и крана, а также выяснить размер самой буксы. Производятся они сейчас диаметрами 1/2 и 3/8. Но лучше, чтобы не допустить ошибок при замерах и не купить буксу 1/2 вместо буксы 3/8, возьмите с собой старый механизм.

Третье, выбирая кран-буксу, удостоверьтесь, что она подходит под вентиль. Для этого, непосредственно перед покупкой, примерьте буксу к маховику. Стоит также взять во внимание, что закрепительный болт может иметь иную резьбу, чем в имеющемся уже маховике.

Это интересно! Как открутить кранбуксу на смесителе — видео

Последнее, о чем стоит побеспокоиться, так это о выборе производителя. Керамические и резиновые продукты являются частью смесителей отечественного производства. В импортных изделиях все чаще используются червячные кран-буксы.

Обратите внимание: шток может быть квадратным или выполнен под шлиц.

Правила съема

Некоторые производители устанавливают контргайки

Для того чтобы смеситель окончательно не вышел из строя после ремонта, необходимо руководствоваться определенными правилами демонтажа вышедшего из строя элемента. Перед началом работ необходимо обзавестись отверткой и разводным гаечным ключом, но можно обойтись обыкновенными отвертками, если у вас достаточный набор таковых.

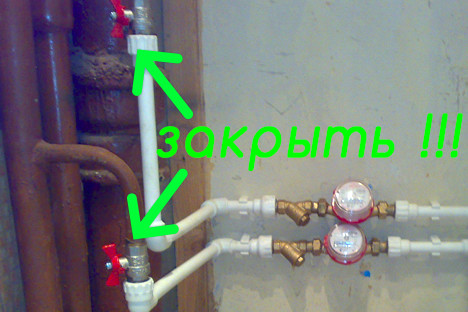

Прежде чем приступать к демонтажным работам, необходимо отключить воду в доме, как горячую, так и холодную. Если в квартире имеется свой собственный кран, то это прекрасно. Обычно он находится в ванной комнате. Но если нет, то придется отключать весь подъезд, а чтобы жильцы не стали возмущаться, проводить все работы стоит быстро.

Обратите внимание: удостоверьтесь в отключении воды, вывернув вентиля до упора.

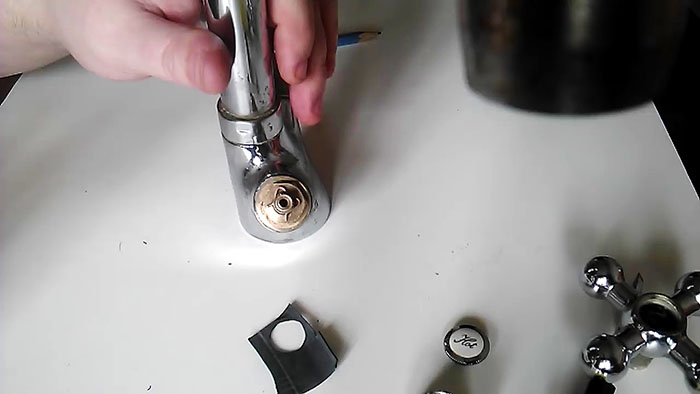

Затем, при помощи обычной отвертки или даже ножа, необходимо снять пластиковую заглушку с вентиля. Нам откроется небольшая полость, в которой будет виден металлический болт. Откручиваем его, чтобы снять маховик.

После этого откроется доступ к штоку – верхней части буксы.

Чтобы вытащить кран-буксу из ее «гнезда», можно воспользоваться несколькими способами:

1. Взять гаечный ключ и выкрутить элемент из смесителя. Вращать необходимо против часовой стрелки.
2. Если у крана буксы квадратный шток, то разобрать смеситель можно плоскогубцами. Крепко ухватитесь за шток и вращайте его против часовой стрелки.

Таким образом, осуществляется разборка смесителя для душа перед заменой кран буксы на новый элемент.

Правила замены

Буксы отечественного и зарубежного производства не взаимозаменяемы

Установка новой кран-буксы производится в обратном порядке. Важно, чтобы после сборки смеситель не начал течь, затягивайте все крепления. Но не переусердствуйте, иначе вы выверните буксу из крана, выведете из строя диски или порвете прокладки.

Кроме того, не лишним будет перед установкой новой кран буксы произвести очистку маховика и резьбы от накопившейся грязи и образовавшийся ржавчины. Сделать это можно при помощи растворителя коррозии, смочив им тряпочку и протерев резьбу.

Возьмите на заметку: через пятнадцать минут после нанесения растворителя, пройдитесь по резьбе небольшой щеточкой и от ржавчины и грязи не останется и следа.

После завершения монтажа включите воду и проверьте работу на предмет правильного выполнения. Кран не должен протекать, а также не должен выкручиваться при сильной затяжке вентиля.

Чтобы замена крана буксы не вошла у вас в привычку, важно выполнять все работы правильно и аккуратно. Если же, поменяв элемент, вы не обнаружили изменений в лучшую сторону, то стоит задуматься о неисправности самого смесителя, либо же вы подобрали не то изделие.

От качества установленной кран-буксы зависит дальнейшая работа смесителя. Если все работы были проведены правильно, то вам еще не скоро придется беспокоиться об этом вопросе.

Это интересно: Как поменять смеситель на кухне: инструменты, отключение старого смесителя, монтаж

Как заменить кран букс в смесителе, смотрите в видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

замена в смесителе ванной и на кухне

Кран-букса — один из важнейших узлов крана. Она применяется как в одновентильных кранах, предназначенных только для холодной волы так и в двухвентильных смесителях на кухне и в ванной. В случае выхода из строя заменить ее можно своими руками.

Что такое кран-букса, ее назначение

С античных времен применялся простейший поворотный кран. Сначала их делали из твердых пород дерева, в средние века перешли на металл. Они не позволяли точно регулировать поток жидкости. Фактически у них было только два положения: открыто и закрыто.

В конце XVIII века английский изобретатель Джозеф Брама изобрел и стал производить винтовой водопроводный кран. С его помощью стало возможным получать струю воды нужной интенсивности, плавно регулируя поток.

Через столетие Великий английский ученый лорд Кельвин изобрел смеситель – устройство с двумя вентилями, позволяющее получать струю воды требуемой температуры и интенсивности.

Кран Брамы стал прообразом современного крана. С целью совершенствования технологии производства, а, главное, упрощения ремонта и обслуживания, все подвижные части крана были собраны в единый модуль, который и называется кран-буксой. Все высокоточные операции по изготовлению, такие как фрезеровка, точение, сверление — проводятся над деталями, из которых состоит кран- букса. Их делают из более дорогих и износостойких материалов, чем литой из алюминиевых сплавов или стали корпус крана или смесителя, что дает дополнительную экономию и позволяет снижать цену изделия.

Кран-букса – это и единый ремонтный модуль. При необходимости его можно быстро снять со смесителя, не нарушая его установку и герметичность присоединения к магистралям горячей и холодной воды. Все кран-буксы одного типоразмера взаимозаменяемы, поэтому запасные части для любого смесителя легко найти в магазины.

Исторически сложилось так, что на территории стран СНГ выпускают кран-буксы с квадратным креплением под маховик. Импортные выполняют это крепление шлицевым, и имеют 22 или 24 шлица. Эти два типа кран-букс несовместимы

В конце 20 века была изобретена новая разновидность кран-буксы- керамическая.

Типы кран-букс, их устройство и принцип работы

Современные запорные модули для двухвентильных смесителей делятся на два основных типа:

• Червячные с резиновой рабочей прокладкой
• Керамические.

Принцип их действия и устройство заметно отличаются, но они могут быть установлены в одни и те же смесители, при условии совпадения резьбы и посадочных размеров. те же смесители.

С резиновой манжетой

Эта конструкция – прямой наследник крана Брамы, использует тот же принцип действия.

Рисунок 1. Принцип работы червячной кран- буксы

Внутри корпуса находится червячная передача, преобразующая вращательное движение маховика в поступательное движение штока. На окончании штока закреплена прокладка из резины. В положении «Закрыто» она упирается в седло клапана и перекрывает поток воды. По мере вращения маховика шток двигается вверх и понемногу прокладка отходит от седла, открывая просвет для потока воды. Когда шток полностью втягивается в червячный механизм, просвет открывается полностью и поток воды становится максимальным.

На рисунке видны основные детали червячной кран-буксы импортного стандарта:

• Стопорная скоба, удерживающая конструкцию в сборе.
• Корпус. На нем видна гайка, за которую кран-буксу выкручивают из гнезда, мелкая резьба для крепления защитного колпачка, резиновое уплотнительное кольцо и более крупная резьба для крепления в корпусе смесителя.
• Шток червячного хода, на котором видны: шлиц для крепления маховика, уплотнительное кольцо, червячная резьба.
• Поршень. На нем видна внутренняя резьба червячной передачи, еще одно уплотнительное кольцо, гнездо крепления рабочей резиновой прокладки, и, наконец, сама рабочая прокладка.
• Гайка крепления прокладки

Рисунок 2. Конструкция червячной буксы в разрезе

Для того, чтобы полностью открыть кран, нужно повернуть маховик от 2 до 4 раз.

Прокладка, которая прижимается к седлу клапана и с трением проворачивается по нему, довольно быстро изнашивается. Ее легко снять и заменить, продлевая срок службы устройства.

Достоинствами червячных сердечников являются:

• Дешевизна.
• Проверенная веками конструкция.
• Плавная регулировка потока.
• Прокладку можно сделать самостоятельно из подручных материалов.
• Широкое распространение.

Но есть и заметные недостатки:

• Малый срок службы прокладки.
• Необходимость в частой разборке смесителя для замены прокладки.
• Для полного открытия воды нужно сделать несколько оборотов.
• Высокая шумность. Изношенные прокладки вызывают гудение в трубах.

Червячные устройства постепенно уступают место керамическим.

Керамические

Конструкция керамической буксы существенно упрощена по сравнению с червячной:

Рисунок 3. Конструкция керамического сердечника

Основные элементы:

• Скоба- фиксатор
• Корпус с уплотнительным кольцом такой же по размерам, как и червячного сердечника.
• Шток с шлицевым креплением для маховика и двумя уплотнительными кольцами. На конце штока закреплен шумогаситель. Он обеспечивает малошумное протекание потока через кран.
• Поворотная верхняя керамическая пластина. Имеет прорези с боков, через которые попадает вода из магистрали, и одно или два окна в донышке.
• Неподвижная нижняя керамическая пластина. Имеет одно или два окна, совпадающих по форме с верхней пластиной.
• Резиновое кольцо, упирающееся в седло корпуса смесителя.

Рисунок 4. Керамическая букса в сборе

Принцип действия керамической буксы существенно проще, чем у червячной. Подвижных деталей всего две- поворотный шток и верхняя металлокерамическая пластина. Керамические пластины очень плотно прилегают друг к другу за счет высокого качества обработки их поверхности.

В закрытом состоянии окна в пластинах не совпадают и просвета для протекания воды нет. Напор дополнительно поджимает пластины друг к другу, повышая герметичность.

При повороте маховика шток и закрепленная на нем подвижная пластина также поворачиваются. Окна на пластинах начинают совмещаться. Через пол- оборота маховика окна полностью совпадают, давая максимальный поток воды.

В большинстве моделей поворот штока ограничен. В последнее время все больше выпускается кран-букс без такого ограничения. Вращая маховик в одну и ту же сторону, можно сначала открыть, а потом закрыть кран.

Шумогаситель не дает потоку воды входить в колебательный резонанс с трубопроводом и обеспечивает низкую шумность работы устройства.

Герметизирующая прокладка не дает воде просочиться мимом клапана. При установке очень важно в меру затягивать резьбу. С одной стороны, кран-букса должна надежно упираться прокладкой в седло, а с другой, излишнее усилие может деформировать корпус и испортить кран-буксу. Нужно подобрать по высоте такую модель, которая точно подходит к вашему смесителю.

Достоинства керамических устройств таковы:

• Долгий срок службы.
• Половины оборота маховика достаточно для полного открытия крана.
• Плавный ход.
• Низкая шумность

К недостаткам обычно относят:

• Высокая цена.
• Высокие требования к качеству воды. Требуют установки фильтров механической очистки воды.

Процесс замены кран-буксы.

Несмотря на разницу конструкции и множество типоразмеров, чтобы поменять неисправную кран- буксу, последовательность действий выполняется практически идентичная.

Рисунок 5. Разные модели устройства

Если точно неизвестно, какая именно модель кран- буксы установлена в смесителе, начинать ремонт лучше утром или днем, чтобы успеть купить новую до закрытия магазинов.

Последовательность действий по замене следующая:

• Отключить воду ближайшим к смесителю вентилем. Перекрыть следует и холодную, и горячую воду.
• Открыть краны и дать воде, оставшейся в трубах, стечь в слив.
• Далее аккуратно снимается цветная пластмассовая заглушка с маховика. Ее нужно поддеть острым предметом. На некоторых моделях она крепится не на трении, а на резьбе. В таком случае ее надо выкрутить.
• Отвинчивается крепежный болт.

Рисунок 6. Крепление маховика

• Снять маховик.

Рисунок 7. Маховик снят

• На некоторых моделях смесителей может быть установлен защитный колпачок. Его нужно отвинтить руками.

Рисунок 8. Отвинчивание колпачка

• Открывается гайка кран-буксы. Захватить ее подходящим по размеру рожковым или разводным ключом и выкрутить сердечник.

Рисунок 9. Выкручивание сердечника

Внимание: выкручивать против часовой стрелки! Ключом нужно только ослабить резьбу, дальше выкручивать руками.

Рисунок 10. Демонтаж закончен

После замены кран- буксы или ее ремонта сборка смесителя производится в обратном порядке.

Перед тем, как завинчивать сердечник, его резьбу нужно обмотать в несколько слоев лентой ФУМ или сантехнической нитью.

Замена неисправной кран-буксы на смесителе завершена.

Необходимый инструмент

Для того, чтобы поменять кран-буксу, потребуется:

• Рабочий нож или скальпель.
• Набор отверток.
• Набор рожковых ключей. Вместо них использовать разводной ключ достаточного размера.
• Лента ФУМ или сантехническая нить.

Не помешает также ветошь, чтобы протереть и осмотреть седло клапана, особенно для червячной конструкции.

Рекомендации специалистов и типичные ошибки

Опытные мастера рекомендуют

• Перед началом разборки подстелить в раковину или в ванну лист ткани, пластика или картона. Это не даст мелким падающим деталям укатиться в слив и защитит покрытие от падения тяжелых инструментов.
• Испытания отремонтированного крана лучше проводить вдвоем- один открывает вентиль, второй стоит у крана и наблюдает. Так можно будет сразу перекрыть воду, если течь не устранена.
• При использовании керамических сердечников или картриджей лучше поставить перед кухонным краном или смесителем в ванной фильтр механической очистки. Он задержит загрязнения и намного продлит срок службы крана до ремонта.
• Если сорвало кран и вода бьет струей- прежде всего нужно перекрыть вентиль или стояк и только потом начинать разбираться с причиной.

Самой распространенной ошибкой при замене кран- буксы является прикладывание излишних усилий при откручивании резьбы. Если гайка не идет- ее надо отмочить в уксусе от 10 минут до нескольких часов. Поможет также жидкость WD-40.

При затягивании резьбы лишние усилия также могут деформировать керамическую буксу либо вообще сорвать резьбу. Это приведет уже к замене всего смесителя.

Как сменить кранбуксу на смесителе — MOREREMONTA

Протечка смесителя говорит, в большинстве случаев о том, что имеются проблемы с кран-буксой – устройством, которое регулирует подачу и закрытие воды. Кран-букса бывает двух видов: керамической, а также имеющей резиновую вставку. В последнее время наблюдается тенденция возросшего спроса на керамические буксы, которые более долговечны и позволяют открывать воду всего за пол оборота маховика смесителя.

Вышедшую из строя керамическую кран-буксу можно заменить частично, купив необходимые детали к ней, чтобы поставить их вместо испортившихся. Однако гораздо удобнее поменять всю буксу целиком – так уйдет гораздо меньше времени на починку смесителя и поиск нужных деталей.

Как заменить кран-буксу своими руками?

1. С маховика необходимо снять самый верхний колпачок. Возможно, в процессе долгой эксплуатации сделать это будет нелегко, поэтому в таком случае помогут пассатижи. Под колпачком внутри маховика находится болт, который необходимо вывернуть, чтобы извлечь вентиль крана.

2. Часто, чтобы отвернуть вентиль, требуется приложить немало усилий, ведь металл под постоянным воздействием воды образует окись, которая, иной раз, намертво скрепляет детали смесителя друг с другом. После того, как вентиль снят, необходимо почистить резьбу, к которой крепился болт — за период эксплуатации, вероятно, там мог скопиться мусор. Очистке нужно подвергнуть изнутри и сам маховик.

3. Далее следует заняться отвинчиванием фурнитуры крана, которая также может не поддаться с первого раза. Для удобства нужно взять раздвижные клещи, а чтобы не исцарапать ими глянцевую поверхность под них можно подложить лоскут плотной материи.

4. После снятия фурнитуры можно увидеть буксу, ввинченную в смеситель. Перед тем, как ее вывернуть, обязательно надо проверить, перекрыта ли подача горячей или холодной воды (в зависимости от того, какую воду регулировала вышедшая из строя кран-букса).

Если воду не перекрыть, то она хлынет сразу же после извлечения буксы из смесителя.

5. Когда букса вывинчена, необходимо тщательно прочистить резьбу смесителя. Это нужно для того, чтобы новая кран-букса встала плотно по резьбе, иначе, если там останется мусор, вода будет подтекать не только из носика гусака, но и у основания маховика. Для зачистки подойдет кардощетка.

6. Для каждого смесителя подходит определенный вид кран-букс. Необходимо подобрать эту деталь таким образом, чтобы она совпадала по резьбе, величине и материалу (керамическая или резиновая). Для удобства буксу, вышедшую из строя, можно просто взять с собой в магазин.

7. Новую буксу ввинчиваем на место, где стояла ее предшественница. Если резьба смесителя очищена нормально, то проблем с дальнейшей сборкой маховика возникнуть не должно.

Поскольку смеситель довольно часто эксплуатируется в ванной комнате и на кухне, то будет полезно иметь навыки по замене кран-буксы, ведь чаще всего именно она является причиной протечки воды. А, благодаря пошаговой инструкции с фото, справиться с этим сможет не только мужчина, но и домохозяйка, которая не имеет возможности обратиться к сантехнику.

Предлагаю также посмотреть видео по замене кран-буксы смесителя своими руками.

Видео «Замена кран-буксы и прокладки в смесителе»

Вас тоже нервирует монотонно капающая из крана вода? Скорее всего, пришло время заменить кран-буксу. Хотите узнать, что такое кран-букса и как можно заменить ее самостоятельно, сохранив при этом свои нервы и сэкономив деньги, не дожидаясь прихода сантехника? Тогда читайте эту статью полностью!

Если ваш смеситель при работе начал издавать свист или прочие посторонние звуки, либо при закрытом кране продолжает подтекать вода, это говорит о том, что вам нужно заняться ремонтом или заменой кран-буксы.

Что же такое кран-букса?

Кран-букса – это как раз то самое устройство, которое отвечает за открытие и закрытие подачи воды в смесителях, которые оборудованы двумя отдельными кранами для подачи холодной и горячей воды. Обе кран-буксы находятся внутри смесителя и регулируются при помощи знакомых всем вентилей-барашков.

Кран-буксы бывают двух типов:

Это кран-буксы старого поколения, перекрывающие воду при помощи резиновой прокладки. Именно эти прокладки и являются причиной свистящих и гудящих звуков при работе смесителя. Открытие воды червячной кран-буксой выполняется за несколько (2-5) оборотов вентиля.

Это кран-буксы нового поколения. Ими комплектуются сегодня все современные смесители. Открытие воды керамической кран-буксой выполняется всего за пол-оборота вентиля.

И те и другие кран-буксы имеют свои плюсы и минусы, хотя сегодня наблюдается тенденция перехода на керамические кран-буксы ввиду того, что они более удобны в пользовании, а цены на те и другие практически сравнялись.

Невзирая на то, что есть только 2 типа кран-букс, разнообразие их типоразмеров достаточно велико. Они могут отличаться диаметром, длиной и шагом резьбы, посадочной зоной под вентиль и т.п.

Поэтому для того, чтобы приобрести кран-буксу, подходящую под характеристики вашего смесителя, вам нужно будет извлечь старую кран-буксу и взять ее с собой в качестве образца, когда пойдете приобретать новую.

Как заменить кран-буксу?

1. Если вы собрались с духом и решили самостоятельно заменить кран-буксу, то первое, что вам необходимо сделать – перекрыть подачу холодной и горячей воды отсечными кранами на входе от стояка (счетчиков воды).

После того, как вы перекрыли воду от стояка, необходимо проверить, полностью ли перекрыта вода. Для этого открутите краны холодной и горячей воды на смесителе. Если вода не начнет течь из смесителя, значит вы хорошо перекрыли воду и работу по замене можно начинать.

В том случае, когда вы планируете заменить только одну кран-буксу, вы можете отсечь только подачу соответствующей воды. Только учтите, что при этом вам будет нельзя открывать вторую кран-буксу. Так что, если можно перекрыть всю воду, лучше сделайте это.

2. Снимите ручку вентиля. Для этого снимите декоративную заглушку вентиля. Если она наворачивается на корпус ручки, то отверните ее против часовой стрелки руками, либо аккуратно используя пассатижи. Если заглушка вставлена в корпус ручки, аккуратно подцепите ее ножом или плоской отверткой и выньте из вентиля.

3. Открутите подходящей отверткой открывшийся вашему взору винт и снимите вентиль.

Часто случается, что ручка вентиля заклинивает на шлицах штока кран-буксы и никак не хочет сниматься. В таком случае постарайтесь стянуть ручку, расшатывая ее в разные стороны, либо аккуратно постукивая по ней с разных сторон. Также можно попробовать смочить место посадки ручки на шток керосином или проникающей смазкой.

Некоторые смесители имеют дополнительную декоративную юбку-накладку, закрывающую верхнюю часть кран-буксы.

После снятия ручки, открутите декоративную юбку руками, вращая ее в направлении против хода часовой стрелки. Если она не накручена по резьбе, то просто сдерните ее с корпуса смесителя.

4. При помощи разводного ключа, рожкового гаечного ключа или пассатижей, открутите кран-буксу, вращая против хода часовой стрелки и достаньте ее из корпуса смесителя.

5. Приобретите новую кран-буксу. Для полной уверенности в том, что вы приобретете подходящую вам кран-буксу, возьмите старую только что снятую кран-буксу с собой в магазин или на рынок и покажите ее продавцу. Этим вы подстрахуете себя от покупки неподходящей детали.

На этом этапе вы сможете модернизировать ваш смеситель. Если в вашем смесителе были раннее установлены кран-буксы червячного типа, то вместо них вы можете приобрести и установить подходящие по размеру керамические кран-буксы. Таким образом вы повысите надежность смесителя и значительно улучшите его пользовательские характеристики. К тому же, керамические кран-буксы устанавливаются на те же самые места, где до этого стояли их старые червячные сородичи, без необходимости выполнения каких-либо переделок.

6. Установите новую кран-буксу в обратном порядке. Проверьте наличие необходимых в конструкции резиновых уплотнителей. Перед установкой рекомендую очистить резьбу под кран-буксу в смесителе и посадочное место от возможной грязи, окалины, частиц ржавчины и т.п.

Постарайтесь при установке не затягивать чрезмерно резьбовые соединения. Закрутите кран-буксу в смеситель рукой до упора. Затем, не прикладывая слишком больших усилий, чтобы не сорвать резьбу, дотяните кран-буксу гаечным ключом или пассатижами.

7. Закройте установленные кран-буксы, после чего откройте отсечные вентили для проверки качества проделанной работы. Если где-то после установки будет подкапывать вода, подтяните гаечным ключом соответствующие соединения.

Установите на свои места декоративную юбку, вентиль, заглушку и можете пользоваться обновленным смесителем.

В том случае, если вы решили только заменить прокладку на кран-буксе червячного типа (учтите, что керамическая букса меняется полностью), то вам все равно будет необходимо сначала снять кран-буксу, используя инструкцию, прочитанную вами ранее.

Как заменить прокладку на кран-буксе

После того, как вы сняли кран-буксу, открутите гайку, которой резиновая прокладка крепится к штоку.

Снимите старую резиновую прокладку, установите на ее место новую такого же размера, закрутите обратно винт и плотно его затяните.

Если же прокладка крепится в седле без винта, а закреплена на центральном штыре, тогда подцепите ее край шлицевой отверткой, сковырните (срежьте) изношенную прокладку со штыря, и установите на ее место новую. Новую прокладку вы без труда сможете купить в любом строительном магазине или на рынке.

После этого установите кран-буксу в смеситель в обратном порядке. Перед установкой кран-буксы червячного типа выкрутите ручку ее вентиля против часовой стрелки до упора.

Надеюсь, эти несложные советы и подробная пошаговая инструкция позволят вам легко и быстро заменить кран-буксу или прокладку самостоятельно, не дожидаясь помощи неуловимых сантехников.

Если же вам не удалось демонтировать сломанную кран-буксу, или в процессе снятия кран-буксы вы повредили смеситель, либо вы решили полностью поменять смеситель по каким-либо иным соображениям, то прочитайте эту статью.

В заключение посмотрите это короткое 5-минутное видео, чтобы наглядно увидеть процесс замены кран-буксы. Невзирая на то, что автор видео называет кран-буксу «эта штучка», на видео тем не менее очень доступно показан весь процесс замены. Видео откроется в отдельном окне.

Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Два типа кран-букс

В смесителях для ванн и кухонь используются кран-буксы двух типов: с червячной передачей и резиновой прокладкой, и с подвижными керамическими пластинами, перекрывающими ток воды.

Кран-буксы двух типов

Для того чтобы поменять кран-буксу, необходимо сначала купить новую. Сделать это проще, если открутить и принести в магазин ту, которая подлежит замене, поскольку кран-буксы в смесителях могут различаться некоторыми параметрами, в числе которых длина и диаметр резьбовой части (1/2 или 3/8 дюйма), посадочное место под ручку (квадрат или шлицевое соединение на 20 или 24 шлица). Как правило, консультанты в магазинах, торгующих сантехникой, в состоянии по образцу подобрать необходимый товар.

Различие между кран-буксой, имеющей шток с резиновой прокладкой, и конструкцией с подвижными керамическими пластинами, состоит в следующем.

• Первые имеют в своем составе шток, выдвигаемый с помощью червячной передачи и запирающий седло клапана резиновой прокладкой. При изнашивании такую прокладку легко поменять, и стоит она копейки. К сожалению, замена прокладки требуется довольно часто;

Кран-букса с резиновой прокладкой

• Кран-букса с керамическими пластинами не требует вращения штока (ручки) смесителя для того, чтобы открыть кран полностью. Достаточно повернуть её маховик всего на пол оборота. Устроена керамическая кран-букса просто: на штоке закреплена керамическая пластина с отверстием, вторая пластина (с таким же по форме отверстием) закреплена неподвижно. Небольшой поворот крана и совмещение отверстий на пластинах открывает путь воде.

Кран-букса с керамическими пластинами, её устройство

В принципе, керамические пластины внутри механизма можно поменять. Однако ломаются они довольно редко, да и замена кран-буксы целиком значительно проще. По сравнению с резиновой прокладкой, поменять кран-буксу с керамикой стоит дороже, но удобство при повседневном пользовании смесителем стоит своих денег, да и срок службы таких изделий весьма велик. Единственное, что может ограничить использование керамических кран-букс – жесткая водопроводная вода, имеющая большое количество твердых включений, обладающих абразивными свойствами из-за которых керамические пластины стираются, перестают плотно прилегать друг к другу, пропуская воду. Часто разобрав и почистив эти пластины от накипи и ржавчины проблема протечки воды решается.
