Как поменять компрессор в холодильнике своими руками – заменить компрессор холодильника, компрессор в холодильнике греется, компрессор холодильника горячий, компрессор холодильника гудит но не запускается, ремонт компрессора холодильника

как поменять своими руками, стоимость, самому

При длительной эксплуатации основные узлы холодильника выходят из строя, появляется необходимость замены некоторых деталей. Стоимость работ нередко сравнима с ценой самой холодильной установки. При наличии соответствующих навыков замену компрессора в холодильнике можно выполнить своими руками.

Когда нужна замена

Некорректная работа компрессора – одна из самых сложных неисправностей, возникающих при устаревании или неправильной эксплуатации оборудования. На необходимость замены мотора указывают такие признаки:

1. Прекращение работы холодильника. При перегорании компрессора температура в камерах повышается, подсветка при этом сохраняется.
2. Частые остановки компрессора. Прибор отключается через 1-2 минуты после включения. Температура внутреннего пространства неуклонно растет, образуется наледь на задней стенке. Такие признаки характерны для обрыва обмотки, короткого замыкания или заедания мотора.
3. Непрерывная работа холодильника. При поломке компрессора этот признак наблюдается редко. Несмотря на безостановочную работу мотора, температура в камерах не снижается. Такая неисправность возникает при длительном использовании холодильного оборудования. Изношенный компрессор не способен повышать давление в нагнетательной трубке и перекачивать фреон.

Диагностика

Процесс диагностики включает такие этапы:

1. Изучение внешних признаков. Нужно замерить температуру в камерах. При полном отключении компрессора наблюдается размораживание морозилки.

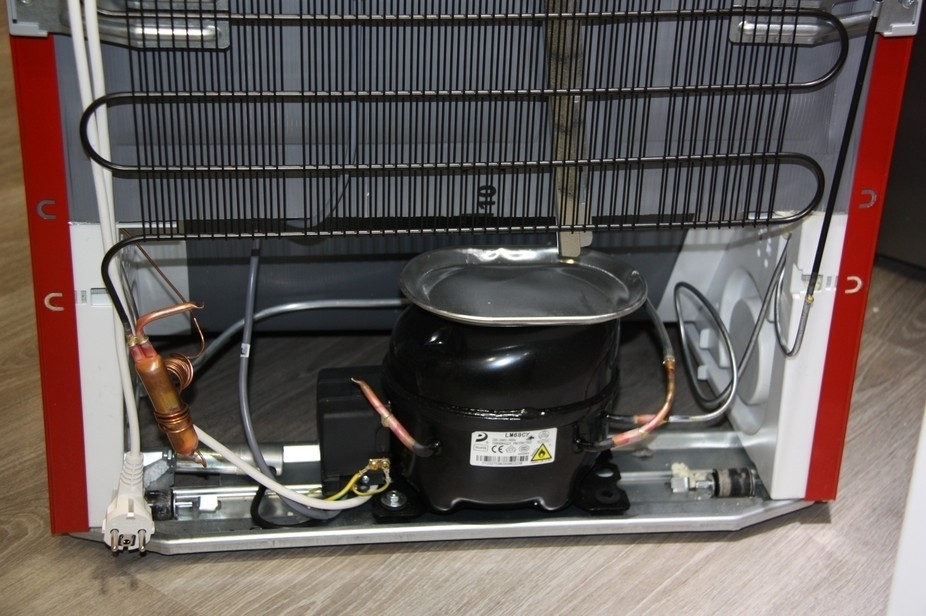

2. Осмотр компрессора. Добраться до этого узла непросто. Он находится в защитном кожухе, заполненном маслом. Большинство агрегатов имеет одинаковое строение. Главными элементами являются пусковое реле и мотор. Чаще всего из строя выходит двигатель. Визуальным признаком поломки служит обрыв обмотки. Проверить клеммы реле можно, вынув деталь из посадочного места.
3. Осмотр кабеля. Двигатель нередко перестает работать из-за нарушения целостности питающего провода. Замена этого элемента является наиболее простым вариантом ремонта.
4. Проверка сопротивления. На корпусе находят место, лишенное эмалевого слоя. Краску можно соскоблить самому, используя острый инструмент. Мультиметр прикладывают к контакту и корпусу. Экран прибора должен оставаться пустым. В противном случае заменять компрессор своими руками нельзя, присутствует риск поражения током.
5. Проверка тока. Для этого потребуется исправное реле, перед началом эксперимента убеждаются в его работоспособности. Ток проверяют мультиметром, контакт которого представляет собой зажим. Двигатель мощностью 140 Вт выдает ток силой 1,3 А. При других величинах мощности соотношение параметров остается тем же.

Причины неисправностей

Компрессор бытового холодильника выходит из строя из-за таких причин:

1. Утечка хладагента. Возникает при повреждении трубок охлаждающей системы. Внешних признаков поломка не имеет. Подсветка не пропадает, двигатель функционирует в прежнем режиме. Чтобы выявить неисправность, нужно потрогать конденсатор. При утечке фреона он бывает холодным.
2. Поломка терморегулятора. Эта деталь контролирует температуру внутреннего пространства, подавая сигнал на включение компрессора. При неисправности термодатчика мотор не получает команду, поэтому не включается. Элемент нужно поменять.
3. Поломка двигателя. Выявить эту причину можно, последовательно протестировав все элементы системы, – датчики, реле, кабель. Если все детали исправны, вышел из строя сам мотор.

Как заменить

Чтобы выполнить замену компрессора в холодильнике своими руками, выполняют такие действия:

1. Освобождают устройство от продуктов, полок, контейнеров. Отключают прибор от сети, разворачивают задней стенкой вперед. Здесь в специальной нише на металлической подложке располагается искомый агрегат. Его приподнимают, отгибают трубки, смещают мотор вперед. Чтобы железные элементы не повредились, работать нужно предельно аккуратно.
2. Отламывают заправочный элемент, удаляют хладагент из охлаждающей системы. Пережимая капиллярную трубку, запускают компрессор, давая ему работать 5 минут. За это время фреон перетечет в конденсатор. После этого на фильтре-осушителе размещают прокалывающий вентиль. Шланг подсоединяют к специальному баллону, закручивают отборочный кран. Вентиль емкости открывают на полминуты, собирая фреон. Кран закрывают.
3. На место отломанной заправочной трубки устанавливают новую медную деталь длиной 6 см, диаметром 0,6 см. Элементы соединяют с помощью паяльной лампы или пропановой горелки.
4. Надрезают капиллярную трубку. Распил должен находиться на расстоянии не более 5 см от фильтра-осушителя. Деталь разламывают по линии надреза. Фильтр отделяют от испарителя и удаляют.
5. Отсоединяют неисправный двигатель от нагнетательной и выводящей трубок. Последние зачищают от остатков старого припоя, снабжают заглушками.
6. Вынимают пробки из трубок нового компрессора. Патрубки агрегата совмещают с элементами охлаждающей системы холодильника. Конденсатор снабжают фильтром-осушителем, после чего вводят капиллярную трубку. Компрессор припаивают пропановой горелкой. Места соединений осматривают со всех сторон, используя зеркало. Стыки не должны иметь пустот или выступов.

После завершения работ осуществляют пробный запуск холодильника, после чего наблюдают за основными показателями функционирования прибора.

Читайте также:

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

своими руками, как поменять, стоимость, самому

В конструкции холодильного оборудования используется электрический насос, который в процессе работы изнашивается и выходит из строя. Ремонт установки выполняется в специализированных мастерских или в домашних условиях. Замена компрессора в холодильнике своими руками требует использования специального оборудования для пайки магистралей и заправки системы хладагентом.

Необходимые инструменты

Для того чтобы самому заменить компрессор, потребуются такие инструменты и приспособления:

• клещи для обрезки медных трубок;
• кусачки для обрезки капиллярного канала;
• комплект гаечных ключей для снятия болтов крепления;
• набор отверток с плоским или крестообразным жалом;
• комплект 6-гранных ключей;
• плоскогубцы;
• заправочная станция для нагнетания хладагента;
• газовая горелка для пайки трубок;
• тестовый прибор;
• металлические экраны для защиты пластиковых деталей от пламени горелки;
• соединительные муфты для трубок.

Дополнительно понадобится баллон с газом, пригодным для заправки холодильной установки. Для проверки работоспособности оборудования используется цифровой термометр. Поскольку в контуре охлаждения могут быть трещины, через которые уходит хладагент, то необходим электронный прибор для обнаружения поврежденных участков. Набор инструментов для замены помпы холодильника по стоимости превосходит цену самой установки, поэтому рекомендуется вызвать специалиста. Найти мастера, смотреть отзывы и предложить заказ можно в домовой службе.

Поэтапная замена компрессора

Если владелец оборудования смог достать набор инструментов, то он может самостоятельно отремонтировать оборудование. Перед тем как заменить компрессор, необходимо отключить установку от электрической сети и очистить камеры от продуктов. Оборудование отодвигается от стены, с поверхности трубопроводов удаляется слой пыли. После удаления льда и воды необходимо слить конденсат из ванночки, смонтированной на крышке насосной станции.

Чтобы поменять компрессор, необходимо:

Кто производитель вашего холодильника?Poll Options are limited because JavaScript is disabled in your browser.

1. Разрезать магистральную трубку на расстоянии 30 мм от корпуса осушителя, допускается надрезать металл, а затем обломить трубопровод.
2. При помощи режущего инструмента отделить металлические трубопроводы, по которым нагнетается и сливается хладагент. Разрез выполняется на расстоянии 10-15 мм от точки входа трубки в корпус компрессора.
3. Отделить корпус осушителя от магистрали.
4. Открыть кожух управляющего реле и отсоединить кабели, идущие к обмоткам мотора компрессора холодильника. На части моделей оборудования коммутационный блок установлен на металлических контактах, для снятия необходимо потянуть реле на себя.

Снятие старого

Корпус насоса установлен в нише холодильника на специальной траверсе. Опоры оборудованы пружинными и резиновыми амортизаторами, конструкция стянута болтом и гайкой. Для снятия компрессора необходимо отвернуть точки крепления. Если резьба покрыта ржавчиной, то на поверхность необходимо нанести жидкость WD40. После удаления изношенного агрегата необходимо зачистить концы металлического трубопровода.

Установка нового

Поскольку конструкция компрессора не предусматривает ремонт электродвигателя или поршневого насоса, то при поломке деталей необходимо установить новый агрегат. Корпус установки крепится на траверсе, на трубках установлены заводские предохранительные заглушки. Снимать элементы разрешается непосредственно перед пайкой трубопроводов, при демонтаже проверяется избыточное давление воздуха в корпусе (по свисту выходящего газа).

Если в компрессоре отсутствовал воздух под давлением, то установка подобного агрегата не рекомендуется.

Затем запаиваются магистрали, пламя горелки не должно попадать в полость насосного агрегата. После снятия транспортировочных крышек с корпуса осушителя производится установка капиллярной трубки. После проверки качества швов выполняется закачивание в контур хладагента, рекомендованного производителем холодильного оборудования. При заправке производится предварительное вакуумирование системы, при обнаружении трещин в морозилке или соединительных трубках выполняется дополнительный ремонт холодильника.

Проверка

После заправки контура хладагентом необходимо установить на штатное место реле и кабели питания, а затем запустить установку. Мотор должен включиться, оборудование работает по сигналам от температурных датчиков. Если агрегат работает постоянно, то следует проверить корректность регулировки холодильника, при повышенной температуре в помещении компрессор функционирует дольше, чем при нормальных условиях.

Если насос работает без перерыва 10-15 минут, а температура в камерах не падает, то требуется проверить давление в контуре. Манометр подключается к заливной трубке, нормальное давление находится в пределах 5-6 МПа. Параллельно проверяется корректность подключения реле к мотору и электрической цепи, а также работоспособность изделия.

Какой марки холодильник Вы рекомендуете покупать?Poll Options are limited because JavaScript is disabled in your browser.

Ремонт и замена компрессора холодильника: пошаговая инструкция с фото

Осуществить ремонт холодильника можно собственноручно, но для этого нужно обладать определёнными навыками и знаниями. Важную часть подготовки к ремонту составляет диагностика, а для этого необходимо знать принцип работы холодильника. Попробуем разобраться, как организована схема работы этого распространённого бытового устройства.

Схема работы холодильника

Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.

Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.

В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Проверка тока и сопротивления

Причиной неисправности может служить кабель, не так редко источником серьёзных проблем становится банальный обрыв. Замена кабеля является самой простой ситуацией из тех, когда может пригодится ремонт. В любом случае, перед началом каких-либо работ своими руками требуется проверить ток и сопротивление, чтобы не получить травму.

Чтобы проверить сопротивление, нужно найти место без краски или немного стереть её своими руками. Приложите мультиметр к контакту и к корпусу, прибор не должен показывать никаких значений, в противном случае дальше делать ремонт компрессора холодильника своими руками достаточно опасно. При дальнейшей работе с мотором и пусковым реле следует соблюдать меры предосторожности.

Для проверки тока необходимо рабочее реле, то есть перед началом испытаний вы должны быть уверены в его работоспособности. Проверять ток удобнее всего мультиметром, где контакт осуществляется клещами. При мощности двигателя в 140 Вт, ток равняется 1,3 Ампера. Соотношение величин остаётся таким же при других показателях мощности двигателя.

Смотрите также – Подключение компрессора холодильника к новому устройству

Причины неисправностей

Все неисправности в работе устройства можно условно поделить на два вида. В первом случае всё работает на первый взгляд хорошо, то есть мотор гудит, лампочка горит. Причиной может быть утечка хладагента, проверить это достаточно просто своими руками. Достаточно потрогать конденсатор, он должен быть очень горячим. При утечке хладагента конденсатор будет комнатной температуры. Второй распространённой причиной является поломка терморегулятор, то есть сигнал о повышении температуры просто не поступает.

Если холодильник совсем не включается, то в 20% случаев проблема  сводится к поломке мотора. Если  же мотор исправен, но необходимо произвести ремонт компрессора холодильника своими руками, нужно последовательно проверить главные элементы – термодатчик и реле. Каждое устройство при поломке подлежит замене. Если всё работает хорошо, менять надо сам компрессора, расскажем, как это сделать своими руками.

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

• накопитель для фреона;
• вентили для прокалывания и отбора;
• горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд,  этого времени хватит, чтоб собрать весь газ.

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Теперь нужно полностью отсоединить компрессор от труб (чаще всего их две – для нагнетания давления и отсасывания лишнего газа), то есть компрессор необходимо отпаять. Для установки нового компрессора необходимо повторить все действия в обратном порядке. После всех работ убедитесь, что работает реле. Если запуск произошёл успешно, значит всё было выполнено правильно.

Смотрите также:

Ремонт компрессора холодильника — замена своими руками

Работа холодильника осуществляется за счет циркуляции хладагента внутри непрерывного контура. Обеспечивает этот процесс компрессор. При поломке этого элемента, нарушается работа всего агрегата в целом. Поэтому сегодня поговорим, с чем связана неисправность компрессора бытового холодильника, как вовремя ее распознать, а также как правильно устранить поломку своими руками.

Что можно отремонтировать самостоятельно?

Для начала поговорим о том, из каких контуров состоит холодильник, и что из этого можно восстанавливать самостоятельно. Любой компрессионный холодильник, будь то LG, Хотпоинт Аристон, Самсунг, двухкомпрессорный Индезит или Норд, состоит из следующих систем:

1. Холодильная система. Заниматься ремонтом этого контура самостоятельно крайне не рекомендуется. Все дело в том, что неправильные действия могут привести к еще большему ущербу и затратам. А в некоторых случаях работа горе-мастеров приводит и к замене самой техники. Поэтому при поломке холодильной системы лучшего всего вызвать мастера. А если это невозможно по каким-либо условиям (например, если холодильник находится в глухой местности, где сервисов по ремонту просто нет), то перед началом работы необходимо ознакомиться со строением холодильного контура.
2. Контур терморегуляции. Это самый частый источник неисправностей. И если знания потребителя позволяют совершить ремонт самостоятельно, то вызывать мастера не имеет смысла. Однако перед починкой рекомендуем тщательно оценить, насколько самостоятельная работа выгоднее вызова специалиста.
3. Электросистема. Если в вашем распоряжении есть тестер и руки, знакомые с пайкой, с ремонтом этой системы вы справитесь и без помощи третьих лиц.
4. Механическая система. Она включает в себя установку дверей, компрессора, креплений и так далее. Такая работа не требует особой квалификации, а потому справиться с ней вы сможете самостоятельно.

Что такое компрессор?

Компрессор — это, как говорят в сервисах по ремонту, герметичное сердце холодильника. И такое название он носит не зря, поскольку именно от его исправности зависит работоспособность всего охладительного элемента. Моторчик холодильника необходим для того, чтобы перекачивать пары хладагента по холодильной системе, которая включает в себя конденсатор, испаритель и компрессор. Поэтому выход из строя одного элемента нарушает работу всего оборудования в целом.

Сердце холодильника — один из самых сложных агрегатов во всей технике. Конструкция состоит из реле, электродвигателя и поршня. Любое ухудшение в его работе требует незамедлительной замены элементов или компрессора в целом.

Принцип работы компрессионных холодильников

Самое время поговорить о том, каким образом работают домашние компрессионные холодильники. Фреон под давлением попадает через фильеру — узкое сопло — в змеевидный испаритель. В последнем, в свою очередь, хладагент расширяется, мгновенно закипает и испаряется, попутно поглощая тепло камеры, что и приводит к охлаждению продуктов.

Для того, чтобы давление не приобрело запредельных значений, пары фреона откачиваются компрессором. Нагреваясь, они поступают в змеевидный конденсатор, в котором хладагент остывает, а затем вновь попадает в испаритель.

Компрессионные холодильники имеют явные преимущества по сравнению с другими типами.

1. Прежде всего, они очень экономичны в использовании.
2. Есть возможность использовать экологически безвредные хладагенты.
3. Есть возможность использования режима суперзаморозки продуктов.

На сегодняшний день, самой совершенной техникой среди компрессионной являются холодильники с функцией Ноу Фрост. Они предполагают отсутствие необходимости в отключении агрегатов для разморозки, а также препятствуют образованию снежной корки внутри камеры. Несмотря на то, что такая техника очень сложна в своем устройстве, ремонтировать ее гораздо проще, чем классические холодильники.

Видео: как работает компрессор для холодильника

Как понять, что компрессор сломался?

Большую часть неисправностей компрессора можно определить “на глаз”, не вдаваясь в технические характеристики. Например, классическая картина поломки будет включать в себя один из следующих симптомов:

• температуры в холодильной и морозильной камерах непривычно высокие;
• двигатель работает беспрерывно;
• элемент постоянно перегревается;
• элемент работает, но не нагревается;
• при работе холодильника раздаются щелчки, за которыми не следует шум работы компрессора;
• при работе агрегата появились посторонние шумы в виде дребезжания или вибрации;
• компрессор работает, но конденсатор при этом остается комнатной температуры;
• морозилка начинается покрываться наледью.

В чем причина поломки компрессора?

Охлаждающая система холодильника — это замкнутый контур. По этой самой причине производители стараются оснастить ее защитой, предохраняющей технику при неправильной эксплуатации агрегатов. Тем не менее, поломки компрессора не исключены. Чаще всего, неисправности возникают по следующим причинам:

• из-за недостаточного или избыточного напряжения в электрической сети;
• из-за частых скачков электроэнергии;
• из-за неправильного обслуживания холодильника. Например, когда потребитель забывает отключить режим суперзаморозки. Такая ситуация сильно изнашивает компрессор;
• из-за нагрева холодильного оборудования. Часто это наблюдается у людей, которые устанавливают технику рядом с батареей отопления или плитой;
• из-за того, что потребитель решает самостоятельно починить тот или иной элемент холодильника;
• из-за внешних повреждений техники, появившихся во время транспортировки.

Ремонт компрессорного холодильника

Перед тем, как описывать принцип ремонта компрессора поговорим о том, о чем свидетельствует тот или иной признак поломки:

1. Если не включается сам прибор, то причина кроется в неисправности цепи подачи электропитания, термостате или защитном реле. Проверить это можно с помощью тестера. Такую поломку можно устранить своими руками.
2. Если все же цепь подачи электропитания исправна, но при включении холодильника в сеть компрессор либо не отзывается, либо глохнет, то все дело в поломке пускозащитного реле. Эту ситуацию так же можно исправить самостоятельно.
3. Компрессор запускается не с первого раза. Дело опять же в пускозащитном реле.
4. Компрессор начинает работу, но издает сильный шум, щелкает. Через пять минут холодильник отключается. Включить его можно не раньше, чем через десять минут. Это еще один симптом поломки защитного реле.
5. Если холодильник морозит недостаточно хорошо, компрессор при работе гудит и дребезжит, начинает греться, а пусковое реле и термозащита исправны, проблема кроется в моторе сердца холодильника. Скорее всего, требуется его поменять.
6. То же требуется и в том случае, если компрессор не запускается совсем, то все системы исправны.
7. Если симптомы те же, но к ним добавляется и перегрев компрессора спустя 10-30 секунд его работы, неисправность находится внутри элемента и необходима его разборка. Нужно идти в специализированный сервис.
8. Если те же признаки наблюдаются в холодильнике с функцией Ноу Фрост, то стоит проверить работу электрического конденсатора. Если дело в нем, то ремонт возможно осуществить самостоятельно.
9. Если холодильник морозит слишком сильно, образуется иней, наблюдается обмерзание, а компрессор работает беспрерывно, дергается, термостат практически не работает, а агрегат издает сильный шум, то дело в пусковом реле.
10. Холодильник морозит очень плохо, морозильная камера покрыта льдом, конденсатор очень горячий. Чаще всего, причина кроется в неисправности терморегулятора. Необходимо менять на новый.
11. Холодильник включается, но морозит нестабильно: слишком слабо или, наоборот, слишком сильно. Смена положения терморегулятора ситуацию не исправляет. Компрессор и конденсатор работают нормально. Требуется замена терморегулятора.
12. Холодильник практически не морозит, компрессор работает с перебоями. Скорее всего, произошла поломка термостата или защитного реле. Можно починить своими руками.
13. Компрессор работает долго или вообще без перерывов. В морозилке начинает намерзать лед в районе подводки фреона. Здесь причина кроется в микроутечке хладагента. Требуется диагностика и дозаправка. Делать это нужно только в специализированном центре.
14. Компрессор работает очень долго, наблюдаются перепады температуры внутри камер, намерзание корки снега. Требуется регулировка термостата.
15. Холодильник не морозит, а компрессор работает с большим шумом. Наблюдается вибрация агрегата. Дело в полной утечке фреона. Эта ситуация требует обязательного вызова мастера. Скорее всего, покупка нового холодильника будет выгоднее.
16. Компрессор работает с перебоями, с чавкающими звуками. Холодильник морозит хорошо. Дело в том, что работа осуществляется не на парах хладагента, а его тумане. При наблюдении этих симптомов необходимо сразу же отключить холодильник от сети и вызвать специалиста на дом, не стоит извлекать элементы самостоятельно.
17. В жару холодильник морозит слишком сильно, компрессор перегревается, работает с сильным шумом. Иногда можно почувствовать запах подгоревшей изоляции, при осмотре видно горелые контакты. Необходимо заменить биметаллическую пластину защитного реле.
18. Слишком быстро обмерзает морозильная камера. Других симптомов не наблюдается. Причина кроется в разгерметизации холодильника снаружи.
19. Слишком сильно шумит компрессор, холодильник вибрирует при работе. В этом случае потребуется отрегулировать подвес или полностью заменять элемент.

Видео: ремонт компрессора холодильника

Ремонт компрессора и подвеса

Разбирать сам компрессор в случае неисправности строго не рекомендуется, поскольку при ремонте можно допустить попадание внутрь воздуха с парами влаги и пылью. Это приведет к тому, что придется покупать новый элемент. Поэтому, в случае внутренней поломки компрессора, рекомендуем обратиться в специализированный сервисный центр.

Немного иначе дела обстоят с подвесом элемента. Отрегулировать его можно и своими руками. Для этого, прежде всего, нужно проверить ход установочных лап: он не должен быть меньше 8 миллиметров. В противном случае потребуется замена амортизаторов.

Важно! Будьте внимательны при замене амортизаторов, поскольку в случае повреждения трубок, вам придется отдать круглую сумму за ремонт.

Замена компрессора

В некоторых случаях проще заменить компрессор, чем пытаться его починить. Рассказываем, как это сделать:

1. Для начала нужно демонтировать старый элемент. Для этого надрежьте и отломите заправочную трубку, а затем и капиллярную на расстоянии 2-3 сантиметров от фильтра.
2. На расстоянии 1-2 сантиметра от шва с компрессором необходимо болгаркой отрезать отсасывающую и нагнетательную трубочки. Это же нужно сделать и с осушителем.
3. Далее отсоедините пусковое реле, снимите крепления, а затем сам компрессор.
4. Завершите работу зачисткой трубопровода.
5. Установите новый элемент в посадочное место.
6. Снимите с патрубков заглушки и начинайте паять, убедившись, что нет излишнего давления. Припаяйте сначала заправочную, затем отсасывающую, а в самом конце нагнетательную трубки.
7. Снимите заглушки с фильтра-осушителя и установите капиллярную трубку, приварите ее с помощью припоя.
8. Наденьте полумуфту на заправочную трубу.
9. Проверьте каждый шов и заправьте контур хладагентом.
10. Установите защитное реле и компрессор на стенку сзади.
11. Подключите холодильник.

Итоги

Не каждую поломку внутри холодильного контура можно устранить своими руками. Особенно, если это касается компрессора. Помните о том, что неправильные действия могут привести к тому, что вам придется покупать новую технику. Не беритесь за починку компрессора и не вскрывайте самостоятельно — доверьте это квалифицированному мастеру.

Источники:

https://vopros-remont.ru/elektrika/remont-xolodilnika/#h3_1

https://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/remont-i-zamena-kompressora-xolodilnika.html

http://fb.ru/article/373635/remont-i-zamena-kompressora-holodilnika-osobennosti-i-rekomendatsii

https://technosova.ru/dlja-kuhni/holodilnik/slomalsja-kompressor/

ремонт реле и мотора своими руками

Произведя пошаговую диагностику вашего Атланта, вы установили, что причина поломки в компрессоре?

Вспоминаем физику

Из школьного курса физики мы знаем об устройстве двигателя внутреннего сгорания. Компрессор функционирует аналогичным образом. Схема его работы для Индезита или Атланта одинакова. Поршень и система клапанов сжимают фреон, отправляя нагретый хладагент в конденсатор. Там он переходит в жидкое состояние, поступает в капиллярный расширитель. Компрессор сжимает фреон, затем охлаждает газ в конденсаторе, обеспечивая его циркулирование в системе холодильного аппарата. Процесс имеет непрерывный цикличный характер. Компрессор отключается, включаясь время от времени для выполнения функции сжатия хладагента.

Устройство двигателя внутреннего сгорания

Какой у вас холодильник — белорусский Атлант или собранный по итальянскому патенту Индезит, все они имеют одинаковый мотор, схожее устройство внутренних схем. В Атланте и Индезите применяются компрессоры поршневого типа. Поршневой компрессор снабжен электродвигателем с вертикальным валом. Конструкция изолируется герметичным кожухом. Включенный мотор запускает коленчатый вал, который, вращаясь, двигает поршень. Поршнем хладагент откачивается из испарителя и нагнетается в конденсатор.

Поршневой компрессор

С чего начать замену компрессора холодильника своими руками

Ремонт холодильников и замену компрессора можно произвести самостоятельно, установив причину неисправности. Если после включения в сеть компрессор нагревается, скорее всего вышло из строя реле терморегулятора. Замена реле компрессора холодильника осуществляется даже дилетантом. Мотор при запуске холодильника внезапно без причины отключается? Замену мотора компрессора холодильника лучше оставить профессионалам.

Ремонт компрессора холодильника

Но можно попытаться заменить компрессор целиком.

Что понадобится

Ознакомьтесь с видео и фото поэтапного процесса замены компрессора холодильника своими руками.

После подготовьте необходимый инструмент:

• кислородно-пропановая горелка;
• два вентиля: для прокалывания и отбора хладагента;
• течеискатель;
• термометр электронный;
• труборез небольшого размера;
• фильтр-осушитель:
• медная трубка 6 мм;
• припой;
• флюс;
• пережимные клещи;
• муфта Ганзена;
• зарядный цилиндр;
• емкость-накопитель для фреона;
• новый компрессор.

Соблюдайте меры безопасности. Не начинайте работу при включенном устройстве. Ремонтная аппаратура должна быть заземлена. Работа производится с газом — помещение должно хорошо проветриваться. Освободите холодильник, чтобы вы могли легко его приподнимать и поворачивать.

Разборка холодильника

Процесс работы

При замене компрессора холодильника Атлант, любого другого холодильного аппарата необходимо слегка выдвинуть компрессор. Приподняв его, отломить заправляющую фреон трубочку, предварительно надрезав ее напильником.

Компрессор

Затем нужно выпустить газ. Включите холодильник не более, чем на 5 минут. Хладагент переместится в конденсатор. Присоедините прокалывающий вентиль с подсоединенным к нему шлангом от баллона, открутите его на 30 секунд. Газ соберется в емкость.

На место отломанной трубки припаяйте медную. Здесь задействуется газовая горелка, за неимением горелки – подойдет паяльник. На капиллярном расширителе выполняется надрез в несколько сантиметров, чтобы отломить трубку и отпаять от конденсатора фильтр. Компрессор присоединяется к холодильной установке двумя трубочками (одна — для нагнетания давления, другая – для удаления лишнего газа).

Его нужно отпаять от этих трубок или отрезать труборезом. Фильтр-осушитель отсекается на расстоянии 15 мм от конденсатора. Снимите пускозащитное реле. Демонтируйте компрессор и извлеките его из холодильного шкафа. Перед началом пайки нового компрессора зачистите трубопровод.

При установке нового компрессора все действия повторяются в обратном порядке:

1. поместите компрессор в холодильный шкаф, закрепив его на траверсе;
2. заглушки на патрубках должны быть удалены;
3. важно разгерметизировать агрегат минут за 5 до начала пайки;
4. при снятии заглушек проверьте, нет ли избыточного давления воздуха в компрессоре (на это укажет шум выходящего воздуха;
5. поэтапно подсоедините нагнетательную, отсасывающую и заправочную трубочки к патрубкам компрессора, заправочная трубка должна быть диаметром 6 мм и длиной 60 мм;
6. приступайте к пайке швов на трубках, придерживаясь следующей последовательности: заправочная, отсасывающая, нагнетательная, следите, чтобы пламя горелки не направлялось внутрь патрубка компрессора;
7. удалив заглушки с фильтра-осушителя, прикрепите его на конденсатор, подсоедините к нему капиллярную трубку;
8. припаяйте фильтр по швам;
9. а заправочную трубку наденьте клапанную полумуфту;
10. проверьте качество пайки всех швов, они должны быть гладкими, без непропаянных пространств;
11. осуществите заправку фреоном, подсоединив к муфте вакуумно-заправочную станцию и удалив из системы влагу;
12. укрепите на компрессоре пускозащитное реле, соединив электропровода;
13. включите холодильник, заполните систему фреоном, оставьте на 5 мин;
14. течеискателем проверьте, не нарушена ли герметичность швов;
15. произведите вторичное вакуумирование холодильника, оставьте поработать на 20 мин;
16. пережмите заправочную трубку, снимите муфту, запаяйте трубку.

Итоги

Ваш холодильник готов к работе, запустите мотор. После нужно проконтролировать функционирование реле. Если оно запускается, значит вы справились с выполнением задачи.

Приобретя положительный опыт своими руками, вы теперь можете давать советы, если подобная проблема возникнет у кого-то из ваших близких или друзей. А в тяжелые времена можно подзаработать, выполнив теперь уже не сложную для вас операцию по ремонту холодильного аппарата.

Как правильно заменить компрессор в холодильнике

Компрессор — это главный элемент функционирования холодильника. Без него техника перестает выполнять свою главную задачу — охлаждение. Обычно такое устройство способно работать долгие годы, но в практике встречаются случаи его выхода из строя. Чаще всего это случается при перепаде напряжения в сети. Холодильник перестает охлаждать, и начинают портиться продукты. Вышедший из строя элемент необходимо поменять, вызвав мастера по ремонту либо самому.

Заменить самостоятельно компрессор сможет каждый, если есть какой-либо опыт по ремонту крупной или мелкой бытовой техники. Первое что нужно учесть — это подбор правильного устройства на замену. Для каждого типа холодильника предусмотрен определенный вид компрессора, способного обеспечивать циркуляцию хладагента. Поэтому в магазине обращайте внимание на такие параметры, как: холодопроизводительность и идентичность по системе охлаждения.

При выборе агрегата важно сравнить все параметры со старым. Лучше всего если найдется такого же производителя. Если нет, то можно посмотреть аналоги со схожим функционалом и техническими данными.

Холодопроизводительность — это одна из основных характеристик компрессора. Поэтому при выборе замены следует сравнить этот важный параметр. Если по какой-то причине это невозможно, то следует сравнить мощность цилиндров. При этом допускается на замененном устройстве чуть большую мощность.

В системах с масляным охлаждением возможна работа только специализированных устройств. Иначе специальный змеевик теплообменника не будет задействован.

Существуют также и холодильники с выравниванием давления и без. В них используются модели ST с низким и высоким пусковыми моментами.

— Для высоких пусков — системы с терморегулирующим вентилем. В них отсутствует выравнивание давления.

— Для низких пусков — специальная капиллярная система, в которой происходит сглаживание параметра во время остановки работы оборудования.

Шаги действий замены компрессора.

1. Электробезопасность. Обязательно проверьте отключение от электрической сети.

2. На выходе компрессор заслонен тонкими стальными трубками. Их нужно слегка отогнуть, не повредив их. Далее выдвигаем на несколько сантиметров само устройство.

3. Удаляем хладагент. Для высасывания жидкости нужен вакуумный баллон и прокалывающий вентиль. В случае работоспособности старого компрессора процедуру выполняют включением холодильника на несколько минут, пережав капиллярную и заправочную трубы. Далее прокалывающий вентиль закрепляют на осушителе и присоединяют баллон шлангом. Останется только подождать полминуты, пока не скопится в баллоне весь хладагент.

4. Отсоединяем компрессор. Сначала заменяем заправочную трубу и осушитель. Она отпаивается и заменяется аналогичным, лучше всего подойдет медная. После этого отпаиваем трубки от самого компрессора (нагнетающую и отсасывающую).

5. Присоединяем новый агрегат тем же самым способом. И не забываем про заправочную трубку и осушитель конденсатора. Места пайки после обрабатываем эмалированной краской.

6. Заправка хладагента. Количество объема всей системы можно посмотреть в технических характеристиках холодильника. И не забудьте визуально проверить герметичность соединенных трубок.

фото и видео ремонта компрессора

Многофункциональность и производительность современной бытовой техники обеспечивается высокой сложностью конструкции, что оборачивается довольно длительным и сложным ремонтом в случае поломки. Причем наибольшую трудность составляет на сами работы, а диагностика повреждений.

Замена своими руками

Схема работы холодильника

В общем виде холодильный агрегат состоит из трех крупных блоков – испарителя, конденсатора и компрессора с электрическим мотором. Последний выкачивает газообразный хладагент из испарителя и подает под давлением в конденсатор. Здесь газ охлаждается, переходит в жидкое состояние и через капиллярный расширитель попадает в испаритель. Система замкнутая и действует непрерывно.

Компрессор при этом работает не постоянно: когда температурный датчик внутри камеры определяет температуру как слишком высокую, реле запускает мотор, и прибор нагнетает хладагент в конденсатор. Когда требуемая температура достигнута, реле отключается.

Компрессор

Характер неисправности

Согласно статистическим данным соотношение возможных неисправностей, возникающих при эксплуатации изделий, таково:

• отказ автоматики – 50%, из них терморегуляторы составляют 40%, а пусковое реле – 10%;
• повреждения холодильного агрегата – 35%, из них на поломку компрессора приходится 20%;
• механические, то есть повреждения шкафа – 15%.

Ремонт своими руками: что возможно

Необходимый инструмент для установки места поломки – универсальный тестер. А первое необходимое действие – проверка напряжения в сети. Вполне возможно, что вся суть неисправности сводится к слишком низкому напряжению.

Все виды нарушений в работе можно разделить на две основные группы:

• Холодильник запускается, слышен гул мотора, но охлаждения не происходит – если поломка терморегулятора исключена, то причиной, скорее всего, является утечка хладагента. Убедиться в этом просто: конденсатор на задней стенке холодильника при нормальной работе должен быть горячим. Если же температура его равна комнатной, то произошла утечка. Производить ремонт своими руками нельзя.
• Холодильник не включается или отключается через короткое время – причины весьма разнообразны, однако согласно статистике 20% из них сводятся к нарушениям в работе компрессорного мотора. На фото – рабочий аппарат.

Последовательность действий

Определить поломку «на глаз» в данном случае невозможно. Рекомендуется начинать проверку самых простых доступных элементов, замену которых можно произвести самостоятельно.

Поврежден термодатчик

Если при включении холодильника звук мотора не слышен, а освещение в камере есть, то, скорее всего, поврежден терморегулятор. Нужно удалить устройство, и замкнуть провода с его клеммами. Если после этого агрегат запускается, то поломка установлена.

Термодатчик заменяется.

Повреждение пускозащитного реле

Мотор при включении гудит, но компрессор не запускается или отключается через короткое время. Диагностируется поломка путем проверки соответствующих цепей. В разных моделях применяется разная схема, ее следует уточнить в инструкции.

Поврежденное реле подлежит замене.

Неполадки в работе компрессора

Отсутствие гудения при запуске холодильника, если исключен термодатчик, является признаком повреждения компрессора. Для того чтобы более точно установить характер неисправности, необходимо произвести ряд действий.

1. Проверка клемм – осуществляется как визуально – не обгоревшие, неоплавленные, так и с помощью тестера – наличие напряжения.
2. Осмотр мотора – механические повреждения и деформации свидетельствует о термическом влиянии, и указывают на неисправный участок. На фото – пример повреждений.
3. Проверка целостности обмоток – три провода, идущие от реле к клеммам мотора, отсоединяются (они маркированы, как «пуск», «раб» и «общ»). Затем щуп тестера присоединяется к одному из выводов, а вторым щупом поочередно касаются двух других гнезд и корпуса мотора. Тестер выполняет функции омметра. Таким же образом проверяются и остальные выводы. При отсутствии повреждений тестер должен указывать на контакт между парой любых выводов и отсутствие его между выводом и корпусом двигателя. Любой другой вариант указывает на обрыв обмотки или межвитковое замыкание.

В этом случае необходима замена.

Как производится замена

Проводить работы такого рода можно только если есть соответствующего опыта и оборудования: отвакуумированного баллона для сбора хладагента, прокалывающего вентиля, отборочного вентиля, кислородно-пропановой горелки.

1. Холодильник отключается от электросети, полностью освобождается от продуктов, решеток, ящиков.
2. Компрессор приподымается, отгибаются трубки, и устройство выдвигается на 5–7 см.
3. Надламывается заправочная трубка и из агрегата удается хладагент: пережимается капиллярный расширитель и включается аппарат на 3 минуты – за этот срок хладагент соберется в конденсаторе.
4. На осушительном фильтре закрепляется прокалывающий вентиль, к нему присоединяется шланг от баллона, также прокалывается. Открывается отборочный вентиль на 30 секунд – этого достаточно, чтобы собрать газ в баллон. Вентиль перекрывается.
5. Вместо заправочной трубки припаивается медная – длиной 6 см и диаметром в 6 мм. Используется либо горелка, либо паяльник.
6. На капиллярном расширителе производится надрез на расстоянии в 3–5 см от фильтра. Трубка обламывается, а фильтр отпаивается от конденсатора.
7. Компрессор отпаивается от нагнетательной и отсасывающей трубы. Концы труб зачищаются и заглушаются.
8. Удаляются заглушки с нового аппарата. Патрубки компрессора стыкуются с отсасывающей и нагнетательной трубами. Затем фильтр-осушитель вновь устанавливается на конденсатор, и вставляется капиллярная трубка. Компрессор припаивается.

На видео замена устройства своими руками демонстрируется более подробно.

Это интересно:
