Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Содержание статьи

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

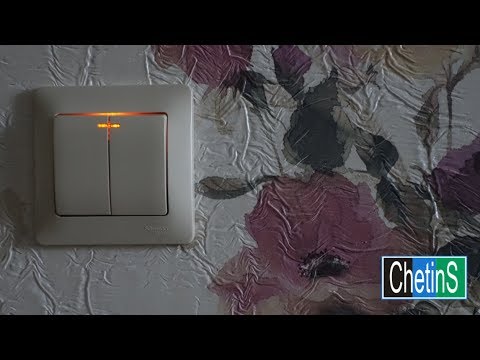

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.  Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

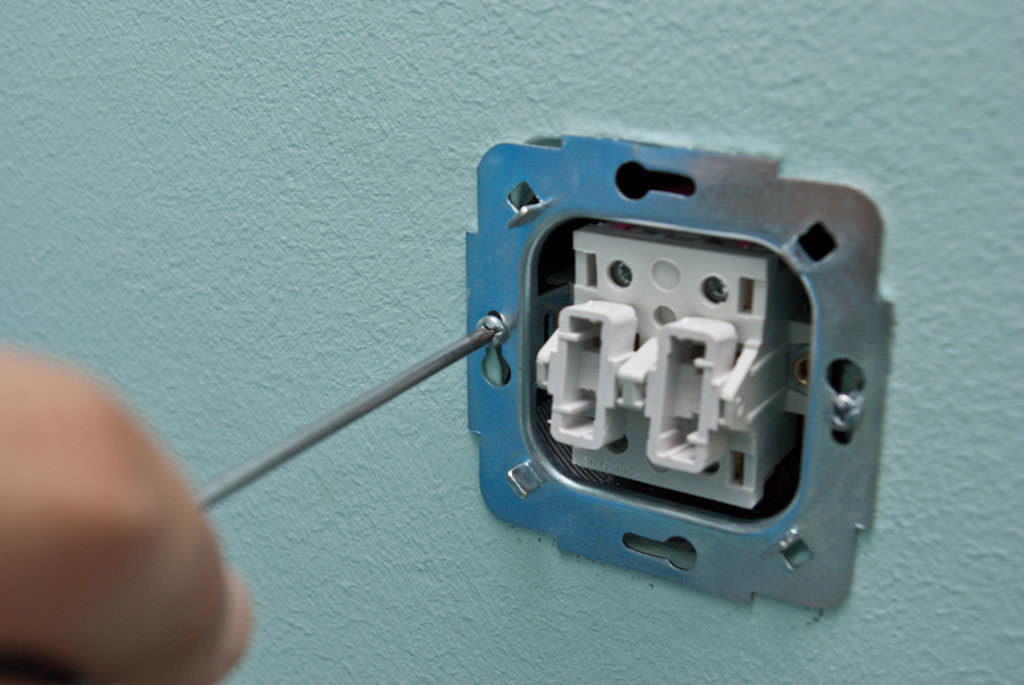

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников  — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

• В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
• Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет,  параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
• Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак.  Второй  способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

  Просто удалить подсветку

• Наиболее правильное, и как водится, наиболее сложное решение. Вывести в подрозетник нейтраль от щитка, отсоединить один край цепи подсветки от клеммы, подключить его к нейтрали. В таком случае подсветка будет гореть всегда, но не будет паразитных цепей, которые питают лампы с малым сопротивлением (светодиодные и экономки).

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Содержание статьи:

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на  — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• на соответствие к подключаемой сети;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через  на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой . Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

• обычный выключатель;
• светодиод с любыми характеристиками;
• резистор на 470 кОм;
• диод 0,25 Вт;
• провод;
• паяльник;
• дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

пошаговая инструкция и схема монтажа освещения

В темноте бывает неудобно искать выключатель. Для большего комфорта создано устройство с подсветкой. Приведенные ниже схемы, помогут подключить его самостоятельно.

В данной статье подробно рассказано о видах светодиодных выключателей, а также о преимуществах того устройства. Рассказано как баз особого труда подключить светодиодный выключатель в домашних условиях. Даны наглядные схемы, которые помогут подключить выключатель даже новичку.

Виды

Виды светодиодных выключателей:

• Клавишные. Могут быть с одной или несколькими клавишами. По цене самые доступные. Устанавливать не сложно. Обо всех видах клавишных выключателей и их монтаже вы узнаете отдельно.
• Проходные. Устанавливаются на разных сторонах комнаты. Подключают один источник освещения. Часто проходную фурнитуру монтируют в многоэтажных домах, длинных коридорах или в больших помещениях. Например свет включается в одном конце коридора, а выключается в другом. О том, что такое проходной выключатель, мы писали здесь.
• Кнопочные. Вместо клавиш имеют кнопки. Могут быть разной формы. Изготовлены из пластика или нержавеющей стали.

Устройство и особенности работы

Для примера взят двухклавишный выключатель. Составляющие элементы механизма:

• Токоограничивающий резистор.
• Одна или две клеммы.
• Подвижные контакты.
• Клавиши.
• Декоративная панель.
• Корпус.

Во время размыкания контактов, ток проходит по фазному проводу. Поступает на резистор, затем на лампу или диод. Далее перемещается через осветительный прибор в ноль.

Внимание

Чтобы при выключенном свете работал светодиод, его подключают к токоограничивающему резистору. Он понижает напряжение в сети и обеспечивает работу подсветки.

С диодом

• Диод устанавливается параллельно Led элементу, чтобы исключить пробой светодиода.
• Рассеиваемая мощность резистора – 1 Вт.
• Сопротивление – 100-150 кОм.
• Параметры светодиода аналогичны диодным параметрам. Минус схемы в нагреве резистора и потреблении большого количества энергии.

Не подходит для работы с экономками и светодиодными люстрами. Причина – некорректная работа. Люстра в таком случае будет постоянно мигать.

С конденсатором

Для того, чтобы сэкономить электроэнергию и исключить нагрев резистора, в цепь добавляют конденсатор. Резистор ограничивает заряд конденсатора, поэтому меняют параметры.

Схема:

• Параметры конденсатора — 1 мF, 300В.
• Параметры резистора — 100-500 ОМ.
• Диод можно заменить вторым Led элементом. Разместить на корпусе или на второй клавише. Расход электроэнергии при такой схеме 50 Вт в месяц. Работа с экономками и светодиодными лампами не гарантирована.

Советы по выбору

Не стоит гнаться за дорогими керамическими выключателями. Для квартиры подойдёт обычный, пластиковый выключатель. Мощность приборов освещения не большая, поэтому подойдут и дешёвые. При покупке светодиодного выключателя советуют обращать внимание на класс защищённости. Чем выше класс, тем больше защита от влаги и пыли у данного устройства.

• IP oт 20 – защита устройства от попадания влаги и пыли слабая. Подойдёт для домов и квартир.
• Устройства с IP от 45 и выше используют для помещений с повышенным уровнем влажности. (Баня, ванная, туалет, кухня).
• IP от 65 – хорошо защищены. Используют на улице. Клавиши у такого прибора массивнее обычного. Имеет резиновый уплотнитель в месте ввода.

Схема подключения своими руками: пошаговая инструкция

Схемы подключения выключателей с подсветкой и без нее – одинаковые (схему и правила установки вы найдете здесь). Функции не зависят от наличия дополнительных цепей подсветки. Фаза заводится на выключатель по ТБ. В таком случае, при выключенном свете, на контакте патрона не будет напряжения. Ноль и заземление напрямую идут в люстру. Для безопасности, отключают напряжение и вешают табличку на автомат, чтобы не включили во время работы с проводкой.

Важно

Перед установкой проверяют какой провод под напряжением. Затем необходимо отключить подачу тока и проверить заново.

Пошаговая инструкция:

1. Обесточить фазу. Снять кнопку.
2. Открутить винты под клавишей. Отсоединить рабочий элемент от рамки.
3. Для фиксации и соединения проводов, открутить винты.
4. Оголить провода на 1 см.
5. Вставить кабели фаз в отверстия от винтов. Смотреть, чтобы оголенная часть провода на 1 мм не входила в паз.

   Часто на некоторых дешёвых выключателях , места входного и отводящего каналов отмечены символами. Вход обозначается латинской L или цифрой 1. Выход – цифрой 3.

6. Фиксирующие контакты и винты затянуть так, чтобы концы кабелей не двигались.

   Если выключатель дешёвый, то резьба не прочная поэтому прилагать большие усилия при затягивании не рекомендуется.

7. Установить прибор в подрозетник вертикально.
8. Распорными скобами фиксируют рабочий элемент.
9. На механизм накладывается рамка и закрепляется винтами.
10. Шурупами прикрутить колодку к установочной коробке.
11. Для завершения монтажа установить клавиши.

Ток протекает к неоновой лампе через резистор. Это происходит, когда когда клавиша разрывает основную цепь освещения. Резистор используется для понижения напряжения. Индикация при этом будет светить нормально, а для работы светильника электроэнергии будет недостаточно.

При отключённом свете неоновая лампочка замыкает цепь. Поэтому это важный момент. Когда свет включится, ток начнет движение по основной цепи так как там напряжение меньше. Подсветка в этом случае работать не будет благодаря резистору.

Это самая простая схема подключения одноклавишного выключателя. Ее может использовать даже неопытный новичок в электрике. Подключение двухклавишного – такое же, но вместо одной лампы устанавливают две. На каждую клавишу.

Подготовка к установке и обязательные меры безопасности

Если не знать элементарной техники безопасности, приступать к работе с электроприборами нельзя. Это может привести к поломке прибора или поражению током.

• Работа проводится при отключённом электричестве.
• Нельзя перегружать электросеть.
• Проверить провода на соответствие маркировок.
• Если участок сети поврежден, заменить.
• Руки должны быть сухие.
• Для определения ноля и фазы в однофазной сети использовать отвёртку – индикатор.
• Мультиметр используется для анализа трехфазной сети.

Куда подсоединить провода?

1. Для начала разбирают выключатель.
2. Находят клеммы для присоединения проводов. Они выглядят, как медные прощадки с винтами.
3. Освобождают провод от изоляции.
4. Просовывают его под контактную пластину и затягивают винт.

Монтаж одноклавишного устройства с подсветкой

Для небольших осветительных приборов подходит одинарный выключатель.

Схема подключения:

1. В люстру от щитка напрямую подаётся ноль.
2. Фазу заводят на любую клемму.
3. Провод от второй клеммы подаётся на второй вывод светильника.
4. Включить питание и проверить работоспособность.

Так выглядит схема монтажа одноклавишного устройства:

Пример монтажа двухклавишного устройства

Трехжильный провод выводится в подрозетник. Одна из жил – фаза. По ней поступает питание. Остальные выводятся на группы светильников или группы рожков люстры. Фазу ищут с помощью тестера. Обычно она выделена красным или коричневым цветом. Далее как и в подключении однофазного:

1. От щитка подаётся ноль напрямую в люстру.
2. На любую клемму заводится фаза.
3. На второй вывод прибора освещения подаётся провод от второй клеммы.
4. Далее включить электричество и проверить работает ли светильник.

Так выглядит схема подключения двухклавишного устройства с подсветкой:

Возможные проблемы

Если придерживаться правил и делать все по инструкции, проблем не возникнет. Проблема может быть только в случае покупки «полуфабриката». В нем лампочка лежит рядом с выключателем в упаковке. Но проблемой это назвать сложно. Скорее данный момент это небольшое препятствие. В таком случае нужно два провода лампочки соединить с разными проводами подрозетника.

Если выключатель одноклавишный. При подключении двухклавишного – индикаторные лампы объединены одним проводом, а другими подключаются к разным фазам. Без разницы к каким.

Выключатель со светодиодом отличается от обычного только лампочкой. Не стоит беспокоиться о намотаных киловаттах. Подсветка потребляет мизерную долю электроэнергии. Работает только при выключенном свете.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Схема Подключения Выключателя С Подсветкой

Из поликарбоната сделаны клавиши, механизмы, корпус и рамка.


КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.
2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным.

Идеальный вариант — использовать кембрики.

Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

А резистор R1 играет роль ограничителя зарядного тока.

Найти в конструкции выключателя защелку, скрепляющую две части. Провода зачистить от изоляции.

Подключение Светодиодных и Энергосберегающих Ламп к Выключателю с Подсветкой

Схема подсветки выключателя на светодиоде и сопротивлении

Где взять неоновую лампочку Неоновые газоразрядные лампочки неонки представлены широким рядом и можно использовать любую доступную из них. Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

В удивлены? Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте Видео: как подключить проходной выключатель Отключение подсветки выключателя Подсветку выключателя можно отключить.

Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку. Закрутить болты крепления к подрозетнику.

Также следует учесть, что клавиши не должны задевать дополнительные устройства.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Если используются неоновые лампы с усиками, то проблем при установке подсветки не возникнет такую лампу можно вытащить из удлинителя с выключателем.

Если все нормально, значит, диод пришёл в негодность, нужна замена.

Например: Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. R1 тут выполняет функцию ограничения тока заряда конденсатора.
Выключатель с подсветкой

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.

С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.

Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.

Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.

Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Выключатель с подсветкой – схема подключения и монтаж

Всё в жизни человека основано на мелочах. Внимание к ним определяет то, насколько жизнь будет приятной и удобной. Кажется, что выключатель с подсветкой – мелочь, не заслуживающая особого внимания, однако это вовсе не так, ведь такая вещь имеет огромное количество плюсов.

В этой статье подробнее раскроем особенности данного устройства, начиная с источника подсветки индикатора, заканчивая тем, как именно должно быть проведено подключение.

1

О видах выключателей с подсветкой

Как правило, сегодня можно встретить два варианта подсвечиваемых током элемента в электрических выключателях. Речь идет о неоновой лампочке и светодиоде. Внешне они очень похожи, но вот по спецификациям они все же различаются.

Для большего понимания мы предлагаем таблицу, в которой видна разница между ними по отношению к минимальному току и падению напряжения.

Вид подсветки	Минимальный ток	Падение напряжения
Светодиод	2 мА	2 В
Неоновая лампочка	0.1 мА	70 В

При выборе такого рода устройства эти данные нужно учесть, поскольку неоновая лампочка создаёт большее падение напряжения.

Интересно то, что не со всеми лампами световая индикация работает корректно. Здесь остановимся чуть поподробнее.

Когда вы планируете подключать такой выключатель, смотрите, какая у вас лампа. Если это лампа накаливания или же галогеновая, подключайте ее без какой-либо боязни. Если речь идёт об энергосберегающих или светодиодных лампах – стоит призадуматься. У вас в таком случае есть два варианта решения задачи.

1. 1. Не подключать вовсе.
2. 2. Принять все необходимые меры по подключению.

В случае выбора второго варианта пути нужно пересматривать схему подключения во избежание таких проблем, как потухшая подсветка или моргание лампочки, отсутствие подачи тока к ней.

Световой индикатор может выглядеть и как маленькая точка, и как небольшая линия

Можно обратить внимание и на более мелкие детали устройства, например:

• клавиши и их количество;
• местонахождение подсветки.

2

Строение выключателя с подсветкой

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

У подсветки имеется свое сопротивление, отличное от других звеньев цепи.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатора	Рассеиваемая мощность, Вт	Сопротивление
Светодиод	1	100-150 кОм
Неоновая лампочка	0,25	0,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

1. 1. Греется резистор, причем достаточно сильно.
2. 2. Есть вероятность появления обратного тока, который может испортить работу светодиода.
3. 3. Устройства со светодиодной лампочкой потребляют более 300 Вт в месяц.

3

Видео – Ремонт подсветки в выключателе

3.1

Подключение выключателя с диодом

Итак, чтобы решить проблему обратного тока, нужно установить диод параллельно светодиоду подсветки. Рассмотрим, как сделать это правильно.

Еще одна схема работы подсветки, но уже с диодом

Если использовать данную схему подключения, нужно подобрать подходящий диод. Он по параметрам должен быть схож со светодиодом подсветки, подключенным параллельно.

Для модели светодиода AL307 можно использовать диод КД521 или его аналог.

Недостатки у данной схемы есть, и их два.

1. 1. Сильный нагрев резистора
2. 2. Подсветка «ест» много энергии.

Устройство со светодиодом плохо работает со светодиодными или энергосберегающими лампами.

3.2

Подключение выключателя с конденсатором

Для снижения нагрева резистора и затрат энергии на подсветку в цепь можно добавить еще один элемент – конденсатор. Резистор в таком случае уже подлежит замене, поскольку его задачей становится ограничения заряда конденсатора.

Обратите внимание на схему подключения, представленную ниже.

Вариант схемы с конденсатором в цепи

Резистор подбирается чаще всего лишь путем проб и ошибок, поскольку каждому конденсатору требуется свой «ограничитель» в виде этого самого резистора.

Ничто не мешает подключить вместо обычного диода еще один светодиод.

Плюс этой схемы в том, что решается проблема чрезмерного использования электричества светодиодной лампочкой подсветки (речь идёт от 50 Вт в месяц).

Однако есть и минус – трудности прокладывания конденсатора в корпус устройства и отсутствие гарантии работы с энергосберегающими и светодиодными лампами.

4

Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Важно! Пусть на автомате висит табличка или записка о том, чтобы никто не включал питание – это нужно для вашей безопасности.

5

Куда подключать провода

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Важно! Простота подключения – главная черта моделей выключателей с ценой выше среднего.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika

5.1

Подключение одноклавишного выключателя своими руками

Одинарные выключатели, как правило, больше подходят для небольших осветительных приборов, а значит – включение люстр на потолке, например, на кухне можно сделать гораздо удобнее.

Подключить по такой схеме достаточно просто.

1. 1. Ноль от щитка напрямую подать на светильники.
2. 2. Фаза – на одной из клемм выключателя.
3. 3. От оставшейся клеммы провести второй провод ко второму выводу светильника.

Простая и доступная схема по подключению выключателя с одной клавишей

У одинарного выключателя две клеммы, в подрозетнике – столько же проводков. Запутаться просто невозможно. Нужно лишь найти клеммы на корпусе выключателя. Впоследствии на одну кидается провод от щитка, на вторую клемму — провод от люстры.

6

Двухклавишные выключатели с подсветкой: самостоятельное подключение

Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.

Подключение проводов по этой схеме несколько сложнее и требует наличия отвертки-пробника или же тестера. Главное – найти «фазу» и подключить куда нужно.

Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).

Отключив питание, настает пора подключения устройства к сети на 220 вольт.

Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться

Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».

Нашли такое? Тогда подключение нужно проводить с ориентиром на эти обозначения. Так вы не запутаетесь.

При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.

Три контакта для подключения. Тот, что вверху, — для фазы. Те, что снизу, – для проводов от люстры

По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.

6.1

Видео – Как подключить выключатели с подсветкой

7

Мигает лампа – как избавиться от такой проблемы

Все модели выключателей в рассматриваемой в этой статье категории хороши по-своему — они красивы, удобны, по цене, как правило, недорогие, а главное – практичные. Однако идеальная совместимость у них лишь с лампами обычными или же галогенными, иначе говоря – с лампами накаливания. Совсем другие отношения у них с энергосберегающими и светодиодными лампами — с такими выключателями они начинают постоянно моргать.

Энергосберегающие и светодиодные лампы совместимы лишь с той группой рассматриваемых в этой статье выключателей, у которых диммируемые светодиодные лампочки. А они достаточно дорогие.

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Не всегда первый же вариант решения проблемы срабатывает. Так что нужно пробовать одно решение за другим.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).


   Если подключать группу такого рода светильников, конденсатор ставится лишь перед первым светильником в этой группе.

3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

   Можно вытащить подсветку из конструкции, если не хочется «мучений»

4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

7.1

Видео – Избавление от проблемы мигающих ламп

8

Итоги

Выключатели с подсветкой – крайне удобное и практичное устройство, которое можно использовать в квартире или доме. Его установка достаточно проста, и с ней может справиться каждый, но процесс требует большой концентрации. Выбор одно- и двухклавишных моделей добавляет вариативности – одной-двумя кнопками можно включить весь свет в комнате. Это очень удобно и практично.

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатель с подсветкой наверняка придумал человек, которому надоело считать углы, передвигаясь по комнатам ночью. По сути, такой выключатель ничем не отличается от обычного, но имеет в себе лампочку, которая светится в темноте. Чаще всего для этой цели используют светодиоды, что позволяет не только комфортно пользоваться осветительными приборами, но и экономить электроэнергию.

Принцип работы выключателя с подсветкой

Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.

При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте

Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете. Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Перед тем как начать работу по установке, нужно обязательно обесточить помещение.

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.


   Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

2. Аккуратно удаляем декоративную рамку.
3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

   После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

4. Ослабляем крепления проводов и отсоединяем их.

   Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
2. Закрутить болты крепления к подрозетнику.
3. Установить рамку и клавиши.
4. Включить рубильник и проверить работоспособность устройства во всех режимах.

   При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей. Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Видео: как подключить проходной выключатель

Отключение подсветки выключателя

Подсветку выключателя можно отключить. Это делается довольно просто, необходимо лишь отключить питание и снять светодиод.

Последовательность действий:

1. Выключаем рубильник и обесточиваем помещение.
2. Поддеваем защёлки клавиш выключателя и снимаем их.
3. Осторожно демонтируем рамку устройства.
4. Выкручиваем крепёжные болты.
5. Вытаскиваем устройство из монтажной коробки.
6. Проверяем, есть ли напряжение на проводах индикаторной отвёрткой.

   Перед тем как прикасаться к оголённым участкам проводов, лучше ещё раз убедиться в том, что напряжение отключено — при поднесении пробника к каждому из контактов индикатор не должен гореть

7. Отсоединяем провода.

   После отсоединения проводов корпус выключателя можно забрать с собой для выполнения последующих работ

8. Осмотрев выключатель, находим защёлки, которыми крепятся две половинки устройства.
9. Разделяем выключатель на две части и находим резистор со светодиодом.

   Разобрав выключатель, получаем доступ к деталям подсветки

10. Обычными кусачками перекусываем провода (жилы) подсветки. Вместо этого можно просто выпаять светодиод.
11. Заново собираем выключатель.

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

1. Повторить действия, указанные выше (см. пункты 1–9).
2. В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.


   В схеме с резистором и светодиодом последний защищается от пробоя обратным током установкой обычного диода

3. Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

Видео: подсветка в выключателе

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Выключатели с подсветкой — это не дань моде, а удобство, ведь всё совершенствуется на благо человечеству.

Здравствуйте, уважаемые заказчики! Оцените статью: Поделитесь с друзьями!

Схема подключения выключателя с подсветкой

Огромное количество современных инноваций направлено на увеличение уровня комфорта и удобства нашей с вами жизни. Электрические приборы, в том числе и простые выключатели, тоже не стоят на месте. Мало того, что дизайнеры занимаются наиболее удобной формой для кнопок, в то же время не забывают и о таких старых идеях, как простая подсветка.

Сегодня мы разберем схему подключения выключателя с подсветкой, то какие виды подобных бывают, чем они отличаются, и о многом другом.

Краткое содержимое статьи:

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.
