Перенос репера, перенос высотной отметки.

Перенос отметок на монтажный горизонт мы не рекомендуем делать собственными силами. Перенос репера осуществляется с помощью нивелира. Перенос репера нивелиром сложно исполнять различными способами: геометрическим, тригонометрическим, барометрическим, гидростатическим, радиолокационным. Доверяйте перенос отметки репера только квалифицированным специалистам. Так как высота перекрытия является ключевой характеристикой будущего здания.

На сегодняшний момент много геодезических компаний оказывают услугу по передаче репера строителям. Но нужно составлять еще и акт переноса отметки на репер. Это сделать имея GPS c RTK режимом достаточно несложно. При этом точность будет достаточно высокой (приблизительно 1-2 см). Но мало кто из геодезистов смотрит при этом строительные чертежи с проектом, посаженным на пятисотку. Иногда ошибка по высоте была допущена при предпроектных геодезических изысканиях. С чем они связаны это вопрос тоже очень интересный, но сейчас не об этом. Так вот, у нас есть проектный 0 полов. Зачастую это 40-50 см. выше прилегающей к дому дороги или отметка одного из люков канализации, в который будет совершена врезка(вариантов много. все зависит от проектировщиков).

Например он равен 58.00 в балтийской системе высот. Строители пользуются этим репером, заливают фундаменты, колонны и на каком-либо этапе понимают, что что то пошло не так. Например, полы получаются гораздо ниже дороги, не получается врезаться в канализацию, так как наткнулись на контруклон и т.д. Наступает время перепроектирования. Проектировщик говорит о поднятии полов. А это все непредвиденные затраты как времени, так и денег.

Мы, опираясь на свой богатый опыт в строительстве, на самом первом этапе геодезической разбивки производим системный анализ всех факторов, которые могут помешать вам вовремя и без потерь закончить объект строительства.

Перенос репера непосредственно на участок проведения строительных работ обязательно подкрепляется актом приема передачи репера с указанием высотной отметки и геодезическим пунктам, от которых прокладывались нивелирные хода. Если репер выносился по спутникам gps приемником, то на сервере провайдера поставщика исполнитель по соответствующему запросу может скачать информацию о происхождении репера. В данном файле будут указаны координаты и высотная отметка базовой станции, расстояние от станции до участка, перечень спутников, от которых производились наблюдения, коэффициент качества сигнала и расположения спутников. В геодезии очень важно перепроверяються, и поэтому мы работаем от двух провайдеров. Причем данные обрабатываются на разных серверах, и от разных базовых станций. Совпадение высотных отметок дает 99% вероятность правильности закладки строительного репера. Все строительные элементы, такие как котлован, фундамент, перекрытие нулевого этажа, монтажные горизонты отмериваются от этого репера. Так же все последующие исполнительные съемки по высоте производятся от этого репера.

4.3. Вынос в натуру проектных отметок

4.3.1. Забивка кола под заданную проектную отметку

    Преподавателем задается проектная отметка (Нпр.) и место, где должна быть решена эта задача. Вынос проектной отметки производится относительно рабочего репера с известной высотой.

    Нивелир устанавливают посередине между репером Rpи местом, куда требуется вынести проектную отметку (рис. 4.3).

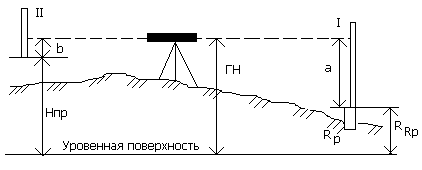

Рис. 4.3. Схема выноса проектной отметки в натуру

    Взяв отсчет «а» по черной стороне рейки I, установленной на репере, вычисляют высоту горизонта нивелира (отметку луча визирования):

,

где НRpвысота репера. По возможности, ГН определяют с контролем от двух ближайших реперов.

    Отняв от высоты горизонта прибора заданную проектную отметку, находят отсчет:

,

который должен быть на рейке II, чтобы ее пятка оказалась на уровне проектной отметки. Для закрепления отметки забивается кол на такую глубину, чтобы отсчет по рейке II на нем установленной, был равен величине b. На стене, опалубке, столбах проектную отметку закрепляют краской.



4.3.2. Передача отметки на дно котлована

    На кронштейне (рис. 4.4), установленном на краю котлована, подвешивают рулетку (ленту) с грузом, обеспечивающим натягивание. Между репером Rp и рулеткой устанавливают нивелир и берут отсчет «а» по черной стороне рейки, поставленной на репер, и с – по рулетке. С помощью другого нивелира, установленного в котловане, берут отсчет «d» по рулетке и «b» по рейке, поставленной на кол, забитый в дно котлована. Если ноль рулетки наверху, то отсчет «d» больше «с». И тогда отметка верха кола в котловане в точке «к» определится по формуле:

.

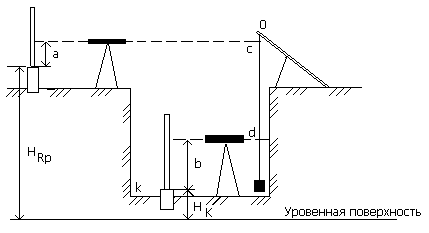

Рис. 4.4. Схема передачи отметки на дно котлована

    В отсчеты по рулетке должны быть внесены поправки за ее температуру и компарирование.

4.3.3. Передача отметки на монтажный горизонт сооружения

    Аналогично предыдущему случаю используют подвешенную с небольшим натяжением рулетку (рис. 4.5). Нивелиром, установленным на исходном горизонте, берут отсчет «а» по рейке, стоящей на репере, и отсчет «d» по рулетке. С помощью нивелира на определяемом (монтажном) горизонте берут отсчеты «с» по рулетке и «b» по рейке, установленной в точке «В», отметку которой определяют. Тогда исходная отметка точки «В» будет:

.



Рис. 4.5. Схема передачи отметки на этаж



4.4. Вынос в натуру линии с проектным уклоном нивелиром, теодолитом и с помощью визирок

Во всех этих случаях должны быть известны величина проектного уклона i, положение исходной точки А (рис.4.6), направление створа и длина линии d с разбивкой ее на участки (по указанию преподавателя).

4.4.1. Разбивка линии заданного уклона с помощью нивелира

    Горизонтальным лучом визирования

    Проектную отметку НВконечной точки В вычисляют по формуле:

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:

,

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:

.

    Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).

    Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d1, d2,d3….dkот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:

,

где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.

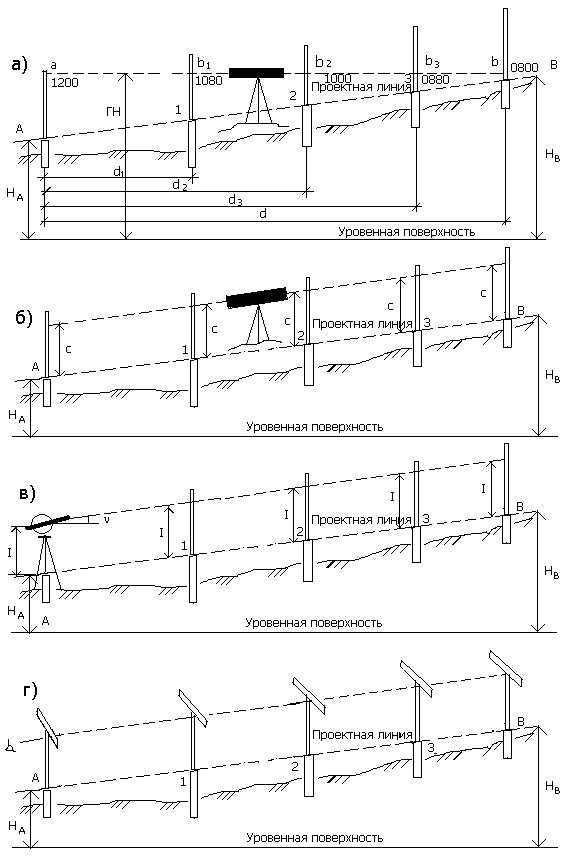

Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок

    Пример.Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d1, d2, d3,d4, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и НА= 50,00 м.

    От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.

    Зная отметку исходной точки А и длину линии, вычисляют проектную отметку НВконечной точки В:

и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:

,

тогда отсчет по рейке в точке «В» будет равен:

.

    Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .

    В нашем примере отсчеты на последующих точках от начала должны убывать.

Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.

    Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.

    Наклонным лучом визирования

    При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Как перенести репер нивелиром. Как работать нивелиром

как перенести репер нивелиром

Закрепив основные оси, наносят промежуточные осевые линии фундаментов, стен и колонн , отмеренные рулеткой по обноске от основных осей. Разбивку осей на обноске проверяют, откладывая размеры в обратном направлении.

как перенести репер нивелиром

Наиболее важные оси закрепляют на местности. Для этого в их створе на расстоянии По этим знакам контролируют разбивку осей в процессе производства работ.

Как давать нужную отметку на колонну, если известна только отметку репера

Оси можно закреплять и на сооружениях, расположенных вблизи от стоящего здания. Вертикальная разбивка. Для вертикальной разбивки недалеко от строящегося здания устанавливают рабочий репер, отметку которого определяют от ближайших реперов государственной нивелирной сети.

как перенести репер нивелиром

От рабочего репера ведут все последующие высотные измерения по строящемуся зданию сооружению. В строительстве высоты отсчитывают от условной нулевой отметки — уровня пола первого этажа.

как перенести репер нивелиром

Нулевая отметка по проекту должна иметь абсолютную отметку т. Допустим, что уровень нулевой отметки нужно закрепить на обноске см.

Геодезические работы на строительстве — это перенесение проекта в натуру на местность , контрольные измерения в процессе возведения зданий и сооружений, исполнительная съемка и т. При выполнении этих работ измеряют линии на местности и на возводимых объектах, разбивают и переносят оси сооружений и т. Ниже показаны эти основные операции геодезических работ. Измерение линий.

Абсолютная отметка нулевой точки по проекту ,, а отметка репера , Следовательно, уровень нулевой отметки ниже уровня репера на 1, м. Чтобы перенести нулевую отметку на столб 4 обноски, между ним и репером устанавливают нивелир 3, на репер ставят рейку 2 и делают отсчет.

Предложим, что отсчет по рейке равен мм.

В черте населенного пункта имеются специальные, измеренные и утвержденные официально, реперные точки для привязки к ним при измерении новых строительных площадок. Если нивелируется маленький участок, нивелиром можно отстреливать все точки со стороны, ну или воспользоваться гидростатическим уровнем. Для начала необходимо установить штатив. Высоту ножек нужно отрегулировать так, чтобы площадка штатива находилась на уровне груди, после чего затянуть винты. Когда штатив установлен, на нем посредством центрального винта крепится сам нивелир.

Эту разность должен дать отсчет по рейке, установленной на нулевой отметке. Получив этот отсчет, по нижнему концу рейки на столбе обноски прочерчивают линию, которая служит уровнем нулевой отметки.

Суть и специфика нивелирования

От него берется первая отметка по нивелирной рейке,затем рейка переносится на нужное вам место и по проекту ставится вторая метка. Любой студент строительного вуза вам за недорго поможет,или мастер прораб.

как перенести репер нивелиром

Конечно при наличии нивелира. Если репер недалеко, можно водяным уровнем и рулеткой. Игорь Викторович , Показать игнорируемое содержимое.

как перенести репер нивелиром

Как пользоваться нивелиром | Советы Хозяевам.РФ

Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство. При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.
Содержание:
1. Устройство нивелира.
2. Дополнительные приспособления и инвентарь.
3. Принцип действия нивелира. Установка прибора.
4. Определение превышения точек.
5. Перенесение отметки.
6. Нивелир, рэпер и балтийская система высот (видео).
7. Оптический нивелир и его возможности (видео).
8. Устройство нивелира: взятие отcчётов (видео).
9. В заключение.

Видео-версия статьи

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

Элементы нивелира

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет.
Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

Нивелир, рэпер и балтийская система высот

Оптический нивелир и его возможности

Устройство нивелира: взятие отcчётов

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Перенос репера нивелиром — GEODEZ геодезичні та геологічні послуги

Наша компания занимается нивелированием. Основная услуга — перенос репера нивелиром, рэпера. Перенос отметки репера на дно котлована, на монтажный горизонт.

Репером (в простонароде — рэпер) в геодезии называется специальный значок, которым помечают определенную точку на поверхности участка или местности. Высота точки, а также ее разница с остальной прилегающей поверхностью определяется при помощи нивелира. В процессе проведения геодезических изысканий выполняются работы на местности, в частности съемки участка. В таких случаях отметка репера носит название временной. Для ее определения выбирается объект на местности, который является устойчивым и в ближайшей перспективе переноситься или убираться никуда не будет. Таким объектом может быть какой-либо столб или опора. На нем делается отметка на том уровне высоты, который необходим геодезистам.

В зависимости от того, какое целевое назначение они имеют, репери бывают нескольких видов:

  • есть реперы, которые используются в научных целях. Устанавливают их в определенных географических точках страны, согласно соответствующим инструкциям и схемам;
  • существуют рядовые реперы, закладывающиеся по всем нивелирным линиям, которые бывают скальными, стеновыми и грунтовыми. Они закладываются так, чтобы расстояние между ними было в пределах от 3,5 до 7 км;
  • еще один вид реперов — фундаментальные. Закладываются они в грунт. Такие реперы имеют вид пилонов либо же железобетонных столбов. Такой вид реперов используется только в определенных случаях, а именно при строительстве, отсюда и название — фундаментальные.

Связанные между собой фундаментальные и рядовые реперные пункты образуют государственную геодезическую сеть.

Есть понятие триангуляционного репера. Они используются геодезическими компаниями, соответственно информация о них имеется там же. Такие реперы имеют вид большой треноги – трех металлических прутьев, концы которых вверху соединены друг с другом. Такие конструкции достигают двухметровой высоты и их можно найти на холмах или других возвышенностях. Тренога – это только часть системы, вторая ее часть не видна со стороны и представляет собой вкопанную в землю бетонную конструкцию, на которой имеется соответствующий номер репера. Вот как раз сведения об этом номере, а также о дате и целях его установки и можно найти в геодезических компаниях.

Перенос отметок репера осуществляется при помощи нивелира. Это геодезический инструмент, часто используемый в ходе инженерных и геодезических работ. Он применяется для того, чтоб замерять различные точки местности.

Нужно учитывать, что процесс нивелирования лучше доверить профессиональным геодезистам. Отметки репера являются ключевым моментом всего строительного процесса, особенно если осуществляется передача репера на монтажный горизонт, от их точности зависит качественность всех последующих работ и надежность будущего сооружения. Наша фирма выполняет перенос репера нивелиром на любых участках, как на строительных площадках частных коттеджей, так и на производственных объектах. Наша квалификация позволяет браться за самые непростые случаи, а также выполнять работы на сложной местности в отношении рельефа и расположения.

Наша компания устанавливает отметки репера, а также выполняет передачу их подрядным организациям, которые будут выполнять дальнейшие работы на объекте. Процедура передачи репера на дно котлована выполняется по всем требованиям. В первую очередь, составляется соответствующий акт о переносе определенной отметки на репер.

Также, в ходе проведения подобных работ мы не просто полагаемся на результаты текущих измерений, а изучаем документацию, которая имеет отношение к строительству, в частности на сведения, полученные еще на этапе геодезических работ, которые велись при подготовке документов к проектированию. Особенно для нас актуальны такие сведения, если эти работы проводились не нашей компанией. Там могут быть ошибки, которые скажутся в дальнейшем. Наш опыт, а также внимательность к мелочам позволяют избежать ошибок на всех этапах геодезических и строительных работ.

Перенос высотных отметок | Remontdekor.com

В случае высотных строительных работ, которые сегодня особенно актуальны даже среди частных строителей, необходимо знать, как правильно выполнять перенос высотных отметок. Об этом и поговорим далее.

Разметка должна выполняться в горизонтальной плоскости. Вершины колышков для разметки должны располагаться на одном уровне, чтобы можно было горизонтально закрепить разбивочные шнуры и добиться точности измерений.

Существуют два простых способа переноса высотных отметок из одной точки в другую: с помощью строительного уровня и правила и с помощью автоматического нивелира Коули. Оба эти способа не ограничиваются только выравниванием вершин колышков для разметки. В равной мере они могут быть применены к любой ситуации, где требуется выполнить разметку, включая перенос высотных отметок между двумя точками, например, перенос на строительной площадке отметки нулевого уровня на углы здания или выравнивание колышков по высоте на дне выкопанной траншеи для определения толщины бетонного фундамента.

Способ 1: Строительный уровень и правило

Перенести высотные отметки на дальнее расстояние между двумя точками, к примеру, с одного угла проектируемого здания на другой, с помощью одного лишь строительного уровня невозможно, поскольку расстояние между двумя угловыми колышками слишком велико. Даже удлинение уровня с помощью 3-метрового правила в подавляющем большинстве случаев вряд ли окажется эффективным и не позволит перекрыть расстояние между двумя угловыми колышками.

В качестве правила может быть использован любой брусок из прочной древесины, при условии, что его стороны параллельны, а сам брусок, разумеется, прямой. Может показаться очевидным, но брусок, даже если он аккуратно обработан со всех сторон, имеет тенденцию коробиться, особенно под воздействием окружающей среды на строительном объекте. Поэтому лучше всего воспользоваться правилом, которое было изготовлено из высококачественной выдержанной древесины. Еще лучше правило, изготовленное из алюминиевого коробчатого профиля, поскольку оно всегда будет оставаться надежным и точным.

Перенос высотной отметки с одного колышка на другой колышек, находящийся на некотором расстоянии от первого, должен выполняться поэтапно:

  1. Забейте в землю временный промежуточный колышек на прямой линии, соединяющей первый и последний колышки.

Он должен находиться от первого колышка на расстоянии чуть меньшем, чем длина правила.

  1. Забивая колышек в грунт, проверяйте его одновременно строительным уровнем и правилом, пока он не окажется вровень с первым колышком.
  2. В зависимости от расстояния повторяйте данный процесс с другими временными промежуточными колышками, пока не дойдете до последнего углового колышка. Теперь все временные промежуточные колышки можно убрать.

При переносе высотных отметок подобным способом следует вначале проверить и, при необходимости, отрегулировать точность строительного уровня. В любом случае рекомендуется разворачивать строительный уровень и правило на 180° каждый раз при переходе к новому колышку, чтобы скомпенсировать любые незначительные погрешности. Если погрешность есть, то перенос уровня и правила без их разворачивания приведет лишь к увеличению ошибки. Если же их разворачивать на каждом колышке, то благодаря этому получается эффект движения «вверх-вниз», и по достижении последнего колышка первый и последний колышки окажутся выровненными, при условии, что количество временных промежуточных колышков будет нечетным, то есть количество шагов — четным. Такие компенсирующие действия окажутся не столь эффективными в случае четного количества промежуточных колышков и, значит, нечетного количества шагов.

Способ 2: Автоматический нивелир Коули

Перенос высотных отметок на очень длинные расстояния с помощью строительного уровня и правила может потребовать очень много времени и привести к ошибкам.

Автоматический нивелир Коули (или просто «Коули» как его обычно называют) — это простой, хотя и несколько — по нынешним меркам — устаревший тип нивелира. Но несмотря на то, что этот нивелир не столь сложен, как современные оптические и лазерные нивелиры, он по-прежнему остается весьма эффективным инструментом, и его всегда можно приобрести и использовать для решения различных простых и/или нечасто возникающих нивелировочных задач. Его точность ограничивается расстоянием примерно 30 м в одном направлении, но он может вращаться на 360°, благодаря чему способен эффективно выполнять перенос высотных отметок между колышками, расположенными на расстоянии 60 м друг от друга, если его поставить между ними посередине. Такое расстояние будет более чем достаточным для большинства проектов и случаев применения.

Нивелир состоит из трех основных частей:
  1. Зрительная труба в металлическом кожухе, в которой находится чувствительная сбалансированная система призм и зеркал; некоторые из них контролируются маятниками, гарантирующими, что визирование всегда происходит по одной и той же линии.
  2. Штатив с металлическим стержнем наверху, на котором устанавливается нивелир Коули.
  3. Проградуированная нивелирная рейка с регулируемой визирной целью, которая может скользить вверх и вниз по нивелирной рейке. Визирная цель обычно бывает 450 мм длиной и 50 мм шириной и окрашена светящейся краской оранжевого, красного или желтого цвета, чтобы ее можно было легко увидеть.

Нивелир Коули устанавливается на штатив, после чего производится регулировка ножек штатива для выравнивания инструмента на глазок; для работы на нем идеальное выравнивание вовсе не обязательно.

Примечание: при установке зрительной трубы на стержень отключается внутренний запорный механизм, и зеркала получают возможность свободно двигаться. Вот почему никогда не следует переносить нивелир, если он установлен на штативе: это может повредить внутреннюю систему зеркал и призм.

После того как ножки штатива будут отрегулированы, нивелирную рейку можно установить на колышке, задающем отметку нулевого уровня, или на любом другом колышке, чью отметку требуется перенести в другую точку на строительной площадке. Поворачивайте нивелир Коули до тех пор, пока визирная цель не появится в окуляре; она будет выглядеть как изображение, состоящее из расположенных рядом двух половинок. Сдвигайте визирную цель вверх или вниз по нивелирной рейке, пока обе половинки визирной цели точно не совпадут друг с другом.

Затяните визирную цель винтом сзади, а затем проверьте, чтобы она находилась точно на месте и не сдвинулась, пока ее крепили винтом. Теперь и нивелир Коули, и визирная цель расположены в одной горизонтальной плоскости.

Инструмент теперь можно поворачивать на 360° для переноса отметок на другие колышки, установленные в любом месте в пределах его рабочего диапазона. Положение визирной цели на нивелирной рейке остается зафиксированным, и каждый новый колышек забивается в землю на требуемую глубину, чтобы через окуляр считывалась отметка на них.

3.3. Перенесение отметок на монтажные горизонты

Высотную разбивку положения конструкций зданий и сооружений, а также перенесение отметок с исходного горизонта на монтажный, как правило, выполняют методом геометрического нивелирования или другим методом, обеспечивающим соответствующую точность. Эти работы производят от реперов внутренней сети исходного горизонта здания или сооружения. Перенесенные на монтажный горизонт отметки закрепляют на точках внутренней сети. При этом в качестве такого рабочего репера на монтажном горизонте могут использоваться откраски, скобы, штыри и др.

3.3.1. Метод геометрического нивелирования

Этим методом переносят отметку на монтажный горизонт с помощью двух нивелиров или одним – с двух станций. При этом на рулетку или ленту необходимо подвешивать груз, равный грузу при компарировании.

Для повышения точности определения отметки рулетку подвешивают в местах наименьших воздушных колебаний и потоков.

На рис. 18 отметка верхней точки Г определяется по следующей формуле:

НГ = Нр + а + (с – b) – d, (11)

где Нротметка репера строительной площадки; а – отсчет по рейке, установленной на репере; b и с – отсчеты по рулетке или ленте с подвешенным грузом, когда с > b; dотсчет по рейке, установленной на точке, отметка которой определяется.

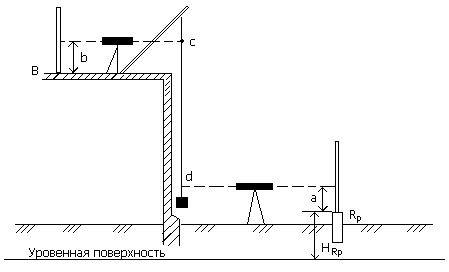

Рис. 18. Определение отметки на монтажном горизонте нивелиром

Определение отметки рабочего репера на этаже необходимо выполнять с контролем, и она может быть получена с точностью ±5 мм или ±1 мм.

3.3.2. Метод тригонометрического нивелирования

Этим методом можно определить отметку точки на монтажном горизонте с помощью теодолита.

Для определения отметки точки Г (рис. 19) устанавливают теодолит над репером или другим знаком с известной отметкой и производят измерения угла наклона  дважды (при КЛ и КП), получая отсчеты L и R. По отсчетам L и R вычисляют угол наклона по формуле

 = 1/2(L – R).

Рис. 19. Определение отметки на монтажном горизонте теодолитом

Затем измеряют расстояние между точками лентой и вычисляют горизонтальное проложение d с учетом поправок за компарирование и температуру. Превышение и отметку точки Г вычисляют по формулам:

ВВЕДЕНИЕ 3

1. Геодезическая разбивочная основа 4

1.1. Виды геодезической разбивочной основы 4

1.2. Знаки для закрепления геодезической разбивочной основы 6

2. Геодезические работы При строительстве подземной части сооруженИй 8

2.1. Закрепление осей на местности 8

2.1.1. Закрепление осей обноской 8

2.1.2. Закрепление осей створными знаками 10

2.2. Геодезический контроль при отрывке котлованов и траншей, сооружении насыпей и планировке участка 12

2.2.1. Контроль при отрывке котлованов 12

2.2.2. Контроль при отрывке траншей, сооружении насыпей и выемок 14

2.2.3. Контроль при вертикальной планировке участка 15

2.3. Геодезический контроль при устройстве фундаментов 16

2.3.1. Контроль при устройстве сборных ленточных фундаментов 16

2.3.2. Контроль при устройстве монолитных ленточных фундаментов 18

2.3.3. Контроль при монтаже блоков цоколя и перекрытия над подвалом 19

2.3.4. Контроль при устройстве отдельных фундаментов под колонны 20

2.3.5. Контроль при устройстве свайного фундамента 21

3. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В СТРОИТЕЛЬСТВЕ НАДЗЕМНОЙ ЧАСТИ СООРУЖЕНИЯ 23

3.1. Создание внутренней разбивочной сети на исходном горизонте 23

3.2. Перенесение осей на монтажные горизонты 24

3.2.1. Методы отвесной линии и линейных построений 25

3.2.2. Метод наклонного проектирования 26

3.2.3. Метод засечки 28

3.2.4. Метод вертикального проектирования 30

3.3. Перенесение отметок на монтажные горизонты 30

3.3.1. Метод геометрического нивелирования 31

3.3.2. Метод тригонометрического нивелирования 32

3.4. Геодезический контроль при возведении кирпичных стен 35

3.5. Геодезический контроль при монтаже стеновых панелей 37

3.6. Геодезический контроль при монтаже металлических и железобетонных колонн 39

3.6.1. Подготовительные работы 39

3.6.2. Установка колонн 40

3.7. Геодезический контроль при монтаже ригелей, прогонов, балок, плит и ферм 43

4. ГЕОДЕЗИЧЕСКИЕ ИСПОЛНИТЕЛЬНЫЕ СЪЕМКИ 45

4.1. Система исполнительных съемок в строительстве 45

4.2. Типовые геодезические исполнительные схемы 46

5. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ УСТРОЙСТВЕ ИНЖЕНЕРНЫХ СЕТЕЙ 55

5.1. Разбивка и закрепление подземных инженерных сетей 55

5.2. Геодезический контроль при отрывке траншей 57

5.3. Геодезический контроль при устройстве колодцев и укладке труб 59

5.4. Исполнительные съемки при устройстве инженерных сетей 60

6. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СТРОИТЕЛЬСТВЕ И ЭКСПЛУАТАЦИИ ПОДКРАНОВЫХ ПУТЕЙ 63

6.1. Геометрические условия работы кранов и подкрановых конструкций 63

6.2. Геодезические работы при строительстве надземных подкрановых путей 63

6.2.1. Разбивочные работы и геодезический контроль при монтаже стальных подкрановых балок 64

6.2.2. Разбивочные работы и геодезический контроль при монтаже подкрановых рельсов 68

6.3. Геодезические работы при устройстве наземных подкрановых путей 68

6.3.1. Разбивочные работы и геодезический контроль при устройстве нижнего строения пути 68

6.3.2. Разбивочные работы и геодезический контроль при устройстве верхнего строения пути 70

6.3.3. Разбивочные работы и геодезический контроль при укладке рельсового пути 71

7. ГЕОДЕЗИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПРИ ЭКСПЛУАТАЦИИ ЗДАНИЙ И СООРУЖЕНИЙ 72

7.1. Виды деформаций оснований и конструкций зданий и сооружений 72

7.2. Измерение осадок, сдвигов и кренов зданий и сооружений 73

7.3. Контроль планово-высотного положения при обследовании (на примере портовых сооружений) 77

7.4. Требования к оформлению документации по обследованию (на примере портовых сооружений) 81

Библиографический список 83

Оглавление 84

где i – высота прибора над точкой с известной отметкой.

Если измерение угла производить теодолитом Т5 с точностью 2t = 10«, а расстояние измерять лентой или рулеткой с точностью 1:3000, то для d = 50 м погрешность определения отметки точки будет ± 3,3 мм (см. формулу (12), т. е. h = (d ± d)tg).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
