Переделка автоматического выключателя
Реалии современной жизни в Российской Федерации таковы, что в энергосистеме страны еще очень много оборудования которое вводилось в эксплуатацию несколько десятков лет назад еще до распада СССР. Поэтому в электроэнергетике применяются стандарты, ориентированные на данное оборудование. С другой стороны, потребление электроэнергии в быту растет с каждым годом, люди стремятся обеспечить себе комфортное существование и приобретают все больше новых электроприборов. Энергоснабжающие организации ограничивают выделяемую потребителю мощность по разным причинам рассматривать которые мы не будем. В каких-то случаях допускается официальное выделение дополнительной мощности в каких-то нет, но даже когда это возможно, оформление требует существенных затрат и времени. Результатом же, как правило, является банальная замена автомата на более высокий номинал. На фоне постоянно снижающихся доходов населения более привлекательным решением является замена вводного автомата на переделанный автомат большей мощности. На корпусе такого автомата указан разрешенный ток, например, 16А, а внутри установлен механизм от более мощного автомата. Установка перепакованного автомата не требует никаких согласований, и не приводит к хищению электроэнергии. Вы оплачиваете столько, сколько потребляете, но перестаете испытывать проблемы с постоянными отключениями электричества из-за превышения разрешенной мощности. Выявить такой автомат можно только произведя его демонтаж и прогрузив его на специальном оборудовании, которым как правило местные электрики не располагают. Вызов же электроизмерительной лаборатории стоит немалых денег и у обслуживающей организации должны быть веские основания для этого. В случае же если все-таки выявлено, что Ваш вводной автомат не соответствует требованиям договора об электроснабжении, Вы получаете предписание на замену вводного автомата, штрафных санкций за это не предусмотрено.
Переделанные автоматические выключатели бывают двух типов перепакованные и перерисованные.
В нашем интернет магазине мы предлагаем только перепакованные автоматы. Это связано с тем, что единственным плюсом перерисованных автоматов является то, что они собраны на заводе. Но на заводах сборкой автоматов занимаются обычные люди и поэтому какой-то процент брака бывает у всех производителей. Конечно у автоматов премиум сегмента таких как ABB, Legrand, этот процент крайне низок, это связано с тем что корпуса этих автоматов изготавливаются из высококачественного негорючего ABS пластика, а механизм на автоматических станках с высокой степенью точности, детали механизма идеально подходят друг к другу и размещаются в корпусе автомата. Но следует отметить что даже автоматы бюджетных брендов таких как IEK, TDM, EKF, DEKraft в последнее время имеют достаточно высокое качество исполнения и эксплуатационные свойства.
На корпусе автоматического выключателя маркировка, содержащая информацию о номинальном токе автомата размещена как, правило не только на лицевой панели, но и на боковых и задней поверхностях. Причем способы этой маркировки, как правило имеют разные технологии нанесения. Качественно воспроизвести заводскую маркировку со всех сторон выключателя очень сложный и долгий процесс, необходимо удалить старую маркировку, подобрать шрифты надписей, воспроизвести логотипы и штрих коды производителя. При этом автомат должен выглядеть не как перекрашенный, а как выполненный заводским способом, иначе любой квалифицированный электрик невооруженным глазом определит несоответствие. Также никто не даст Вам гарантию, что использованная при перерисовке краска через два три года будет выглядеть также как на момент покупки. Некачественная краска теряет свои свойства со временем, выгорает на солнце, отслаивается, блекнет от воздействия влажности или температуры.
Пример перерисованного автомата, слева оригинал, справа перерисованные автоматы.
Перепакованный автомат не имеет подобных недостатков. Он собирается из двух автоматов, от одного берется корпус, на котором указан необходимый Вам номинал, от второго механизм на больший ток. Конечно Вас может смутить вмешательство в механизм автоматического выключателя, но при использовании специальных инструментов и определенного навыка собрать автоматический выключатель не представляет больших проблем. Гораздо сложнее сохранить внешний вид автомата, он не должен иметь следов вскрытия и быть собран тем же способом как на заводе. Наши специалисты имеют необходимые навыки, для того чтобы аккуратно разобрать корпус автоматического выключателя, не оставив следов вскрытия. Собрать же автомат не представляет сложности, при наличии специального оборудования и качественных комплектующих. Наши специалисты собирают автоматы тем же способом, которым он собирается на заводе, Корпус проклепывается заводскими заклепками, все необходимые перемычки обеспечивающие одновременное отключение всех полюсов также устанавливаются на свои места. В результате Вы получаете перепакованный автомат с увеличенным номиналом в полностью заводском корпусе, на котором присутствуют все необходимые маркировки, выполненные заводом производителем. На все переделанные автоматические выключатели действует гарантия на работу по перепаковке – один год.
Переделанные автоматические выключатели
Переделанные автоматические выключатели
2020 г
Продажа усиленных, переделанных вводных автоматов.
Переделанный автоматический выключатель, это когда корпус автоматического выключателя на — 10, 16, 20, 25, 32 Ампер, а внутри — механизм на 25, 32, 40, 50, 63 А.
Оплата при получении, при онлайн оплате скидка 8 % .
Наш огромный стаж, упор на качество и соблюдение всех требований к вводному автомату
обеспечат его работу многие годы и 100% приёмку (пломбировку) нашего усиленного автомата.
Вальцовка латунных труб как на заводе
-
Латунные трубки цельные поэтому прозваниваются
Штрих код соответствует номиналу на корпусе
Задняя дублирующая надпись соответствует передней
Гарантия качества, осуществляем доставку курьером по России и СНГ
Срок доставки от 2-х до 7-ми дней.
Усиленные, модернизированный автоматические выключатели фирмы IEK
Однополюсный автоматический выключатель IEK
1500 р
Внутренность до 63 Ампер
Оформить заказ
2000 р
Внутренность до 63 Ампер
Оформить заказ
3000 р
Внутренность до 63 Ампер
Оформить заказ
Усиленные, модернизированный автоматические выключатели фирмы TDM
Можно ли переделать трехполюсные автоматы в однополюсные
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В сегодняшней статье я опытным путем проверю, можно ли переделать модульные трехполюсные или двухполюсные автоматические выключатели в однополюсные путем удаления перемычки на рычажках их управления.
Объясню суть.
Предположим мне нужно установить в щитке три однополюсных автомата с номинальным током 16 (А), но вот хоть убей, а в наличии их не оказалось. Зато рядом под рукой имеется трехполюсный автомат и тоже с необходимым номинальным током на 16 (А).
Ну вот и замечательно, казалось бы. Осталось убрать перемычку между рычажками управления и готово!
Вот, например, трехполюсный автомат ВА47-29 С16 от IEK.
У этого автомата металлическая перемычка (шток) между рычажками очень легко убирается.
Надавливаем шилом, скрепкой или подобным предметом с одной стороны на перемычку.
И вынимаем ее.
Готово. Перемычка на автомате убрана.
Теперь можно включать каждый полюс по отдельности.
Кстати, не у всех автоматов перемычка также легко убирается. У некоторых она выполнена в виде общей накладки на все рычажки. Убрать такую накладку можно путем открытия защелок или вовсе, аккуратно перепилить ее ножовкой по металлу.
А теперь давайте проверим работоспособность такого «переделанного» автомата на том же примере — ВА47-29 от IEK.
Сначала с помощью мультиметра проверим состояние контактов при включенных и отключенных положениях на всех полюсах.
Нареканий к контактам нет, и казалось бы, к чему вообще написана эта статья. А вот к чему?!
Давайте попробуем прогрузить током какой-нибудь один полюс автомата до срабатывания его расцепителя. Не важно, какой это будет расцепитель — тепловой или электромагнитный.
Для прогрузки я воспользуюсь, уже знакомым для Вас, испытательным прибором РЕТОМ-21.
Вот схема для проверки расцепителей автоматов с помощью РЕТОМ-21.
Более подробно про подключение и настройку РЕТОМ-21 я рассказывал в статье про проверку расцепителей у автоматов промышленного назначения на примере ВА57-31.
Наконечники силового кабеля оказались больше, чем зажимы автомата, поэтому пришлось воспользоваться переходными гибкими перемычками КП-01, которые шли в комплекте с РЕТОМ-21.
На первый полюс (1-2) подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем сразу все три полюса автомата.
Чтобы долго не ждать срабатывания автомата, прогрузим его 4-кратным током от номинального, т.е. 64 (А). Согласно время-токовой характеристики «С», при этом токе тепловой расцепитель должен сработать за время примерно от 1,7 до 18 (сек.).
Тепловой расцепитель проверяемого полюса (1-2) отключился за время 4,389 (сек.).
Все отлично, время срабатывания теплового расцепителя соответствует заводским данным, но!!! Он отключил попутно еще два соседних полюса.
Как так? Почему? Ведь мы же прогружали только первый полюс, а перемычка между рычажками была снята.
Проверим и остальные полюсы.
На второй полюс (3-4) подключаем соединительные провода от испытательного устройства РЕТОМ-21, включаем все три полюса автомата и прогружаем его током 64 (А).
Тепловой расцепитель проверяемого полюса (3-4) отключился за время 4,682 (сек.), что вполне удовлетворяет требованиям завода-производителя.
Но ситуация опять повторилась — при срабатывании теплового расцепителя в среднем полюсе (3-4) попутно отключились и его соседние полюса.
Аналогичным образом, повторилась ситуация и при прогрузке третьего полюса (5-6).
Почему же так происходит?!
А вот почему! Полюса между собой механически соединяются с помощью толкателя (вилки или скобки), поэтому фокус с убранной перемычкой на рычажках управления у нас и не получился. В любом случае при срабатывании расцепителя в одном из полюсов, будут отключаться и соседние.
Рассверлим заклепанные втулки в корпусе автомата и разберем его, чтобы посмотреть на механическую связь полюсов.
Вилка-толкатель между первым и вторым полюсами.
Вилка-толкатель между вторым и третьим полюсами.
При срабатывании расцепителя в одном из полюсов вилка-толкатель воздействует на отключающий механизм соседних полюсов. Вот и весь секрет.
На одном из форумов читал про случай, когда в этажном щите одной новостройки вместо вводных однополюсных автоматов для трех квартир установили один трехполюсный, удалив при этом перемычку на рычажках управления. Вот фотография этого случая.
Таким образом, при срабатывании теплового или электромагнитного расцепителей в одном из полюсов (одной из квартир), на площадке отключатся за компанию и две соседние квартиры. А на первый взгляд все работает исправно и без нареканий, и можно включать или отключать каждую квартиру по отдельности.
Данный эксперимент с таким же успехом относится и к разделению двухполюсных автоматов.
И уже по традиции, в завершении смотрите видео версию статьи:
Внимание! По многочисленным просьбам читателей сайта провел обратный эксперимент по объединению однополюсных автоматов в двухполюсные и трехполюсные.
P.S. На этом все, спасибо за внимание. Необходимо прекратить подобные ошибочные действия по разделению трехполюсных и двухполюсных автоматических выключателей, поэтому прошу Вас по максимуму поделиться и распространить информацию этой статьи.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Переделка вводных автоматов — кому и зачем она нужна?

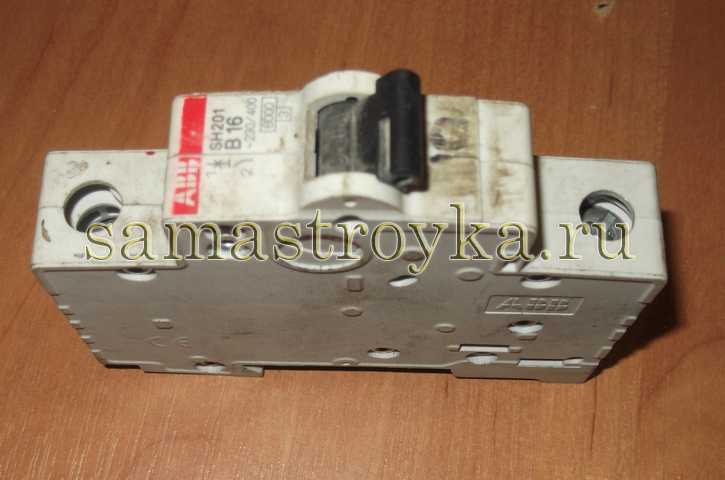

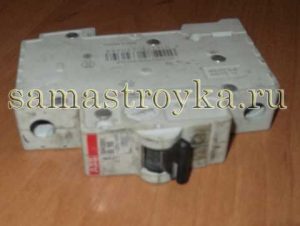

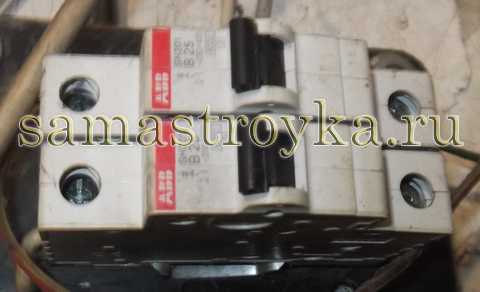

Переделка вводных автоматов
Содержание статьи
Сегодня в интернете часто можно встретить объявления такого типа – «переделка вводных автоматов», «сделаю переделку автоматов недорого» и т. д.Что представляет собой подобная услуга? Законна ли она и кто её заказывает? Вот собственно те вопросы, которые будут освещены в данной статье.
Переделка вводных автоматов
Переделка вводных автоматов — это замена внутренних частей на другие, взятые из автомата большего номинала. На самом деле всё достаточно просто, и в корпус от автомата скажем на 16 Ампер, умельцы вставляют внутренности от 25 или даже 32 амперного автомата.
Сразу нужно сказать о том, что это незаконно и если представители РЭСа докопаются до того, что автомат на счетчике действительно переделанный, то солидного штрафа не избежать.
Кому нужна переделка вводных автоматов? На электросчетчики устанавливают автоматы чаще всего 16. Ампер, которых порой недостаточно на весь дом. Такое случается если в доме электрическое отопление или другие мощные электроприборы.
Установив же легально 25 амперные автоматы, представители РЭСа попросту отказываются, потом производить опломбирование счетчика, мотивируя это тем, что на весь дом выделено всего 3 кВт мощности.
По этой причине, чтобы как-то обойти проблему с частым выбиванием пробок, многие и решаются на переделку вводных автоматов, которая кроме солидных штрафов может сулить и другими неприятностями. Чем может обернуться переделка вводных автоматов?
Если проводка в доме имеет некоторый запас номинала, то переделкой вводных автоматов, навредить ей навряд ли получится. Но вот если проводка старая и потребует замены, то повышение номинальной мощности автоматов ставит под угрозу безопасность жильцов проживающих в доме.
О том, как сделать электропроводку, можно прочитать, перейдя по ссылке.
Как переделать вводный автомат
Нужно помнить всегда о безопасности — поскольку переделка автоматов грозит не только штрафами, но и замыканием проводки. Чтобы переделать вводный автомат, нужно из большего по номиналу устройства, переставить внутренние части с пластинами и т. д., в такой же корпус автомата, но с меньшим номиналом.
При этом нужно сохранить лишь работу пластин в автомате, которые отвечают за его включение-выключение, а вот функциональные возможности большего по номиналу автомата на перегрузку и расцепление — сохранять не нужно.
После переделки вводного автомата, лучше поставить после него ограничитель меньшего номинала, на крайний случай, как говорится.
Оценить статью и поделиться ссылкой:О переделке автоматов
Есть несколько способов увеличить ток срабатывания автоматического выключателя, а следовательно максимальную мощность, которую этот автомат органичивает. Вот самые распространенные из них:
Перемаркировка корпуса автоматического выключателя.
Информация о номинальном токе на корпусе автомат тем или иным способом удаляется и наносится новый номинальный ток. Данный способ хорош если есть возможность качественно воспроизвести шрифт и нанесение маркировки. Но как правило производители используют качественные краски или даже лазерную гравировку для маркировки автоматических выключателей. Поэтому полностью бесследно убрать следы старой маркировки достаточно тяжело если вообще возможно. Вторым ответственным моментом будет нанесение новой маркировки. Необходимо подобрать шрифт и его размер, а также качественно нанести новую маркировку. В идеале она не должна стираться от прикосновений во время установки. Но это также достаточно сложно сделать не обладая необходимыми навыками и оборудованием.
Если все эти требования выполнены, Вы получаете автомат собранный на заводе, но с необходимым номиналом. Следует отметить, производители наносят маркировку не только на лицевую поверность автоматов, но и на боковые и задние стенки. В случае если перемаркированна только лицевая поверхность грамотный электрик сможет выявить несоответсвие маркировки.
Пример перемаркированного автоматического выключателя ABB (слева оригинальная маркировка, справа перемаркированный номинал)
Настройка теплового расцепителя
В автоматах некоторых производителей тепловой расцепитель, а следовательно и номинальный ток имеет возможность настройки при помощи регулировочного винта. Иногда конструкция автоматических выключателей позволяет получить доступ к регулировочному винту не вскрывая корпус автомата. Повернув этот винт на несколько оборотов Вы увеличите ток срабатывания теплового расцепителя без вскрытия корпуса автомата. Минусы данного способа очевидны, не всегда можно получить доступ к регулировочному винту, а также токопроводящие части механизма автомата рассчитаны на долговременное пропускание тока выше номинального. Автомат начинает нагреваться и в дальнейшем сгорает, вызывая пожар.
Примеры автоматических выключателей имеющих свободный доступ к регулировочному винту теплового расцепителя.
Регулировочный винт закрыт специальной пластинкой.
