Как откачать воду из трубы без насоса – Водяной насос своими руками: сделать для воды самодельный, центробежный и мембранный, помпа и груша для откачки

Содержание

Как поднять воду на высоту без насоса: подъем воды без насоса

В древние времена и эпоху средневековья перед людьми нередко стояла задача подъема воды на высоту. Она реализовывалась различными способами, которые может вспомнить любой домовладелец, оставленный на земельном участке на долгое время без электричества. В случае большой глубины источника водозабора и острой нужды в воде использование древних способов принесет определенную пользу в расширении кругозора, укреплении здоровья и получении дополнительных инженерно-строительных навыков.

Содержание статьи:

Методы подъема воды без электронасоса

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электрические, а ручные самодельные устройства, для работы которых потребуется приложение мускульной силы или энергия текущего водного потока.

 Архимедов винт

Изобретение винтового устройства для подачи воды на высоту с целью наполнения оросительных каналов было сделано Архимедом приблизительно в 250 году до нашей эры.

Принцип действия винтового насоса Архимеда
Рис.1 Принцип действия винтового насоса Архимеда

Устройство состоит из полого цилиндра, внутри которого вращается винт, при работе оно опускается в источник водозабора под углом. При вращении лопасти винта захватывают воду и винт поднимает ее вверх по трубе, в верхней точке труба заканчивается и вода выливается в емкость или оросительный канал.

В древние времена рабочее колесо вращали рабы или животные, в наше время с этим могут быть проблемы и придется дополнительно строить ветряное колесо для приведения винта во вращение или самостоятельно укреплять мускулатуру.

Разновидность колеса Архимеда – насос из трубкиРис.2 Разновидность колеса Архимеда – насос из трубки

Устройство является аналогом современных шнековых насосов, может иметь различные модификации: винт вращается вместе с цилиндром или имеет форму полой трубки, намотанной на шток.

Метод гидротарана Монгольфье

Механик Монгольфье в 1797 придумал устройство, названное гидравлическим тараном. В нем используется кинетическая энергия воды, текущей сверху вниз.

Принцип действия гидроударного водяного насосаРис. 3 Принцип действия гидроударного водяного насоса

Принцип действия устройства основан на том, что при резком перекрытии водного потока в жесткой трубе вода через обратный клапан под давлением вытесняется в расположенный вверху гидробак. В его нижней части располагается штуцер, на который одевается выходной шланг для воды, идущий к потребителю. Обратный клапан не дает возможности воде вытечь обратно — таким образом происходит постоянное циклическое наполнение бака и непрерывный подъем и подача воды.

Запорный клапан устройства работает автоматически, поэтому присутствие человека и организации его работы кроме установки оборудования не требуется.

Внешний вид промышленного гидроударного насосаРис. 4 Внешний вид промышленного гидроударного насоса

Следует отметить, что подобные устройства нет необходимости делать самостоятельно, они выпускаются промышленным способом в небольших объемах.

Аэролифт

Родоначальником метода является немецкий горный инженер Карл Лошер, придумавший способ в 1797 году.

Принцип действия аэролифтового насоса и его разновидностиРис. 5 Принцип действия аэролифтового насоса и его разновидности

Аэролифт (эрлифт) — разновидность струйного насоса, для подъема воды используется воздух. Устройство представляет собой полую вертикальную трубу, опущенную в воду, к нижней части которой подключен шланг. При подаче через шланг в трубу воздуха под давлением, его пузырьки смешиваются с водой, и полученная пена вследствие легкой удельной массы подымается вверх.

Воздух можно подавать при помощи обычного ручного насоса через ниппель, препятствующий его выходу обратно.

Автоматическая подача воды аэролифтом с использованием компрессораРис. 6 Автоматическая подача воды аэролифтом с использованием компрессора

Подобное устройство для подачи воды при отсутствии насоса довольно просто сделать своими руками и автоматизировать процесс, если имеется подающий воздух компрессор.

 Подъем воды поршневым насосом

Принцип действия самодельного поршневого насосаРис. 7 Принцип действия самодельного поршневого насоса

Можно сделать устройство для подачи воды на высоту методом всасывания при помощи поршня. Устройство представляет собой трубу с системой обратных клапанов, внутри цилиндрической поверхности которой движется поршень. При возвратном движении вода всасывается в корпус цилиндра, при поступательном перемещении поршня обратные клапаны закрываются и вода выталкивается наружу.

Поршневая помпа в организации ручного водоснабжения.Рис. 8 Поршневая помпа в организации ручного водоснабжения.

Поршневой насос с длинной трубой для подъема воды с больших глубин держать в руках и качать воду — занятие для подготовленных культуристов, его удобнее приспособить для подъема воды из узкой скважины, закрепив на внешней колонке с ручкой.

Для быстрого подъема воды с небольших глубин из узких расщелин можно использовать простейшее промышленное устройство. Для этого берется ручная помпа для воды и на ее входной клапан одевается длинная пластиковая трубка. Самодельный насос опускается в воду длинным концом трубки и она качается при помощи многократных нажатий на кнопку помпы.

Рис. 9 Ручная помпа для подъема воды

Методы подъема воды без электронасоса малоэффективны и требуют серьезных затрат и усилий для изготовления работоспособного и удобного устройства, несопоставимых не только со стоимостью самого дешевого электронасоса, но и дорогих моделей. Их применение оправдано при проживании в районах с полным отсутствием электроэнергии, что можно отнести к экстремальным способам выживания.

Советуем почитать: Обратный клапан для воды для насоса

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

как сделать насос для откачки своими руками

После приобретения земельного участка дачник начинает решать наиболее важные проблемы: нужно же с чего-то начинать, чтобы обжиться. Самое главное – это обеспечить себя водой. Действительно, с тех пор, как жизнь зародилась в воде, без неё всё живое долго не может существовать. Привозить воду откуда-то можно, но только для личных нужд. Проблему полива таким методом не решить. Хорошо, если вода есть хотя бы поблизости от участка. Устроит любой, даже небольшой, водоём: речка или хотя бы ручеек. Идеальным вариантом является родник, но так везёт редко. Осталось обзавестись насосом. Кстати, на первых порах подойдет самодельный насос для воды. Его использование снимет остроту проблемы.

Такая модель насоса, для работы которого не нужно электричество, может быть использована умельцами, которым повезло приобрести участок на берегу небольшой, но очень бурной речушки.

Бочка со шлангом

Шланг в бочку укладывается ровными витками без заломов и перегибов. И всё сооружение в целом выглядит довольно незатейливо, но вода с его помощью исправно поставляется на берег

Для создания насоса понадобится:

  • бочка диаметром в 52см, длиной в 85см и весом примерно в 17 кг;
  • шланг, накрученный в бочке, с диаметром в 12мм;
  • выпускной (подающий) шланг 16мм в диаметре;

Есть ограничения и для среды погружения: рабочая глубина потока не должна быть менее 30см, скорость перемещения воды (течения) – 1,5 м/сек. Такой насос обеспечивает подъём воды на высоту не более 25 метров по вертикали.

Составляющие элементы: 1- выпускной шланг, 2- втулочная муфта, 3-лопасти, 4 –пенополистероловые поплавки, 5 – спиральная намотка шланга, 6 – входное отверстие, 7- дно конструкции. Бочка отлично держится на плаву

Подробности использования этого насоса можно рассмотреть на видео.

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

  • гофрированная труба типа «гармошка»;
  • кронштейн;
  • 2 втулки с клапанами;
  • бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

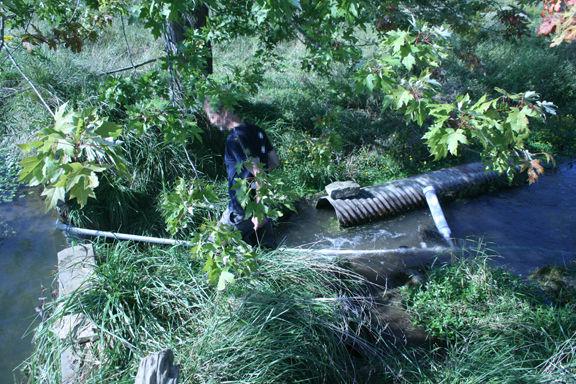

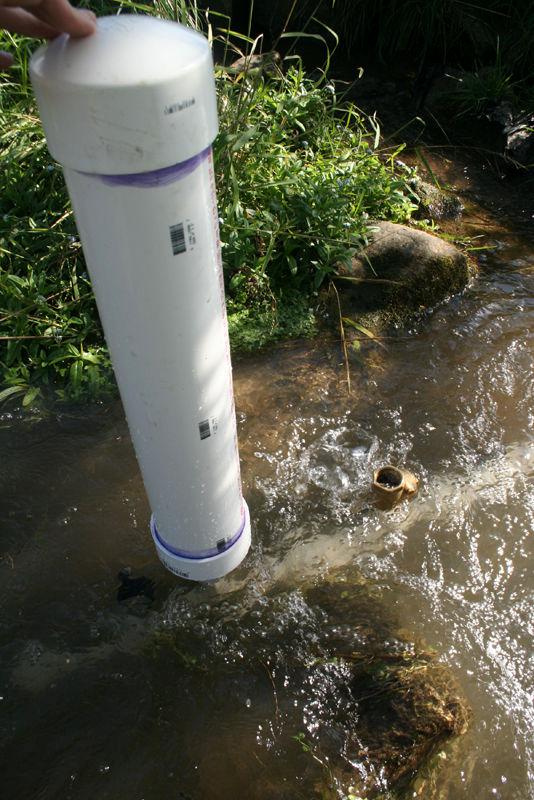

Волновой насос

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.



Печь-насос

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Насос с решеткой

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

  • пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
  • шланг, подходящий по длине;
  • стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.

Насос от стиральной машинки

Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу

Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.

Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.

Элементы насоса и насос в действии

Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро

Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью. Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой.

Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке. Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение. Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.

Карусель-насос

1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара

Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник. Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем.

Самодельный насос для перелива жидкости


Сегодня хочу рассказать вам как можно сделать в домашних условиях самодельный насос для перелива воды...

Для начала предлагаю вам посмотреть видео об этой самоделке:

[media=http://www.youtube.com/watch?v=iY19PLrMQvw]

Наверное у многих людей когда-либо возникала проблема перелить воду из одного сосуда в другой... Конечно, можно просто поднять и перевернуть один сосуд над другим, но... этот способ не всегда хорош, так как сосуд может быть большой, то есть будете большой вес у ёмкости и вы просто не сможете физически поднять ёмкость...

Второй способ - это переливать, ну например, кружками... Но этот способ также не всегда хорошо, так как, например, форма сосуда может не позволить черпать воду кружками или какие-либо другие обстоятельства... И тут в голову приходит старый проверенный способ переливания жидкости - взять гибкий шланг, опустить один конец шланга в ёмкость с водой, а другой конец шланга взять в ротовую полость и резко подуть воздух в себя... Создастся давление и далее вода по инерции будет выливаться из одного сосуда в другой пока вы не вытяните шланг... Простая физика, но... этот способ не очень гигиеничный, к тому же при плохом стечение обстоятельств вы можете даже захлебнуться водой... Поэтому этот способ достаточно опасный...

А в этой статье я хочу поделиться с вами "рецептом" как можно сделать самому не прилагаю особых усилий самодельный насос для перелива жидкости из одной ёмкости в другую... К тому же этот способ безопасный...

Итак, начнём...

Для того, чтобы сделать насос нам понадобятся:
- крышка из под бутылки;
- дрель и сверло на 8 мм;
- ножницы или нож;
- "горлышко" бутылки с резьбой;
- гибкий шланг;
- небольшой кусок трубы...

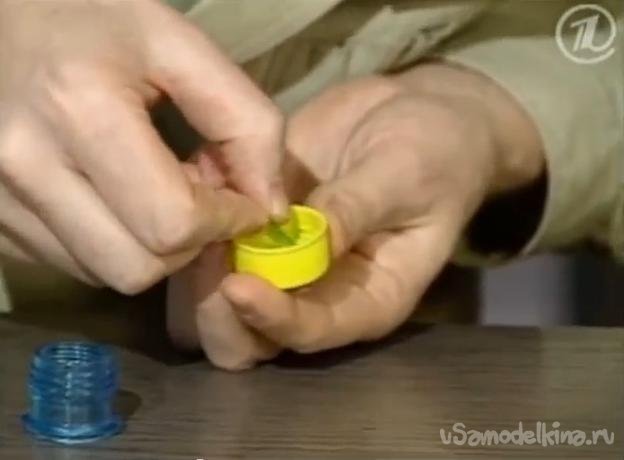

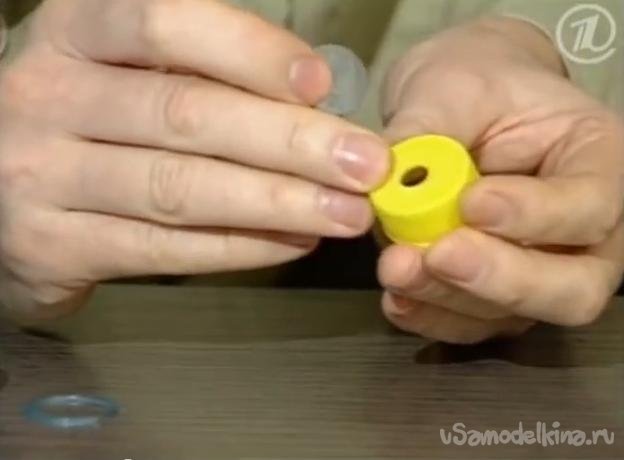

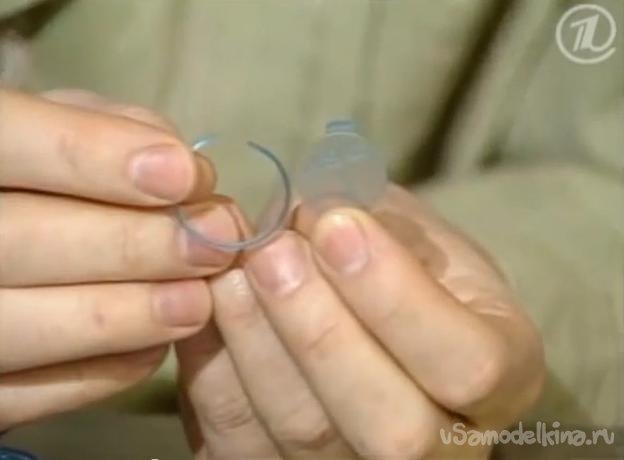

Для начала из-под крышки снимаем прокладку и обрезаем её края так, как это показано на фотографии, оставляя небольшой "хвостик"...


Далее в самой крышке проделываем отверстие примерно 8 мм...

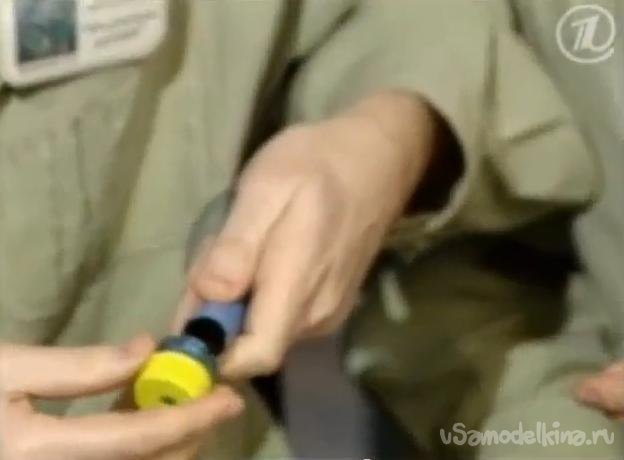

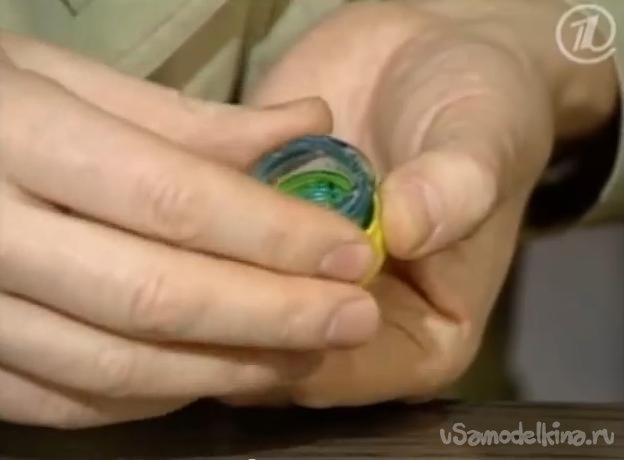

Теперь аккуратно кладём обрезанную прокладку внутрь крышки и закручиваем так, как показано на фотографии...Наша обрезанная прокладка будет служить нам, как клапан...


Далее надеваем на трубу нашу крышку с клапаном...

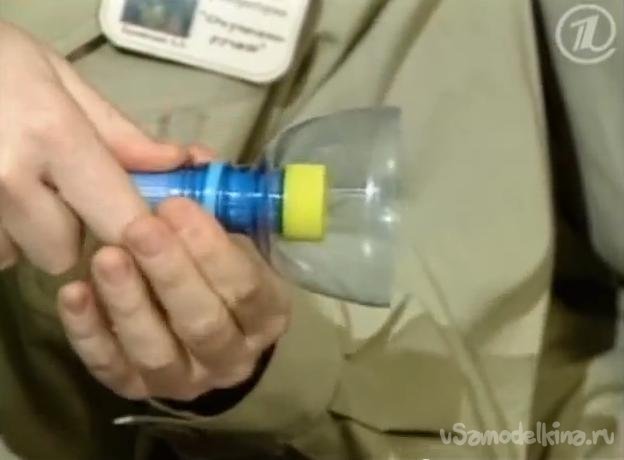

С другой бутылки отрезаем "горлышко" и делаем что-то вроде турбо забора воды...


Теперь с другого конца трубы надеваем гибкий шланг...


Вот и всё!!! Наш насос для перелива воды готов...

Теперь опускаем в ёмкость с водой ту сторону трубы, где у нас находится клапан, и резкими движениями вверх-вниз нагнетаем давление... Вода поступает через клапан в трубу и далее в шланг, а оттуда уже выливается...

Удачи...

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный насос для откачки канализации своими руками

На небольшом дачном участке можно сконструировать самодельный насос для откачки канализации своими руками. Для этого понадобятся определенные знания и навыки.

Назначение

При изучении принцип работы небольшого очистного сооружения, можно заметить одну закономерность. После откачки стоков на стенках выгребной ямы или колодца регулярно скапливаются отложения ила и других загрязнений. Такая среда способствует размножению вредных и болезнетворных микроорганизмов. Регулярное удаление нечистот из септика делает работу канализации более эффективной, создает благоприятную санитарную обстановку.

Применение оборудования заводского производства позволит более эффективно справиться с поставленной задачей, но оно имеет довольно высокую цену. В этом случае на дачном участке или в загородном доме можно использовать самодельный насос для откачки канализации. Правильная сборка устройства обеспечит эффективное удаление стоков.

Самодельный насосСамодельный насос

Материал

Сделать вакуумные насосы для откачки канализации можно своими руками, так как в них отсутствуют сложные узлы. В первую очередь нужно приготовить материалы, приспособления, которые понадобятся для работы. Их можно купить в магазинах или супермаркетах. Для работы понадобится следующее:

  • Насос погружной, модель «Малыш».
  • Несколько металлических полос или прутьев.
  • Сетка с маленькими ячейками.
  • Стальной трос, прочный шнур или веревка.
  • Сварочное оборудование.

Монтаж

Чтобы сделать вакуумный насос для откачки канализации своими руками, не нужна разборка заводского оборудования. Его технические возможности подходят для использования в подобных целях. Сделать более эффективной работу устройства позволит установка сетки с мелкими ячейками. Такая конструкция будет пропускать через себя только фракции нужного размера.

Сборку и установку выполняют по следующей схеме:

  • Из стальных реек монтируют каркас, соединяя отдельные элементы с помощью сварки.
  • Каркас обтягивают сеткой с ячейками не больше 10*10 мм. Такой размер способен предотвратить проникновение крупных засорений в рабочую зону. С более мелкими фракциями насос малыш для откачки канализации справляется хорошо.
  • На верхней части каркаса закрепляют трос, веревку или шнур.
  • Насосное оборудование устанавливают внутри конструкции, прочно фиксируют.
  • Клетку погружают в выгребную яму или колодец, стараясь расположить оборудование в центральной части. При большем погружении будут затягиваться илистые отложения со дна, расположение на поверхности приводит к засорению жировыми отложениями. В обоих случаях результатом будет временная остановка работы устройства.
Самодельный насосСамодельный насос

Возможные ошибки монтажа

Монтаж устройства своими руками должен проходить по всем правилам, чтобы избежать непредвиденных ситуаций. При установке обращают внимание на такие моменты:

  • Использующийся кабель должен соответствовать мощности двигателя. Очень часто для подключения берут провод недостаточного сечения или с меньшим количеством жил.
  • Агрегат должен прочно фиксироваться. В противном случае погружение строго запрещено.
  • Работу должны контролировать автоматические устройства. Иначе сухой ход может быть причиной серьезной поломки насосного оборудования, включая полную остановку.
  • Перед погружением нужно проверить правильность подключения патрубков на входе в устройство и на выходе из него.
  • Очень важно приобретать только качественные материалы для изготовления самодельного устройства, удаляющего стоки из выгребной ямы или колодца.

Также читайте: Узел учета канализации: особенности, приборы измерения

Правила эксплуатации

Сделанный самодельный насос для откачки канализации своими руками будет служить долго при условии соблюдения правил эксплуатации:

  • Регулярно доставать механизм, осматривать его, выявлять неисправности в работе узлов и соединений. Не рекомендуется поднимать насос на поверхность, предварительно не отключив его от сети электропитания.
  • При наличии режущего механизма проверять его качество работы.
  • Чтобы избежать образования жировых отложений, требуется регулярная промывка внутренних частей. Для этого достаточно несколько минут подержать его в емкости с очень горячей водой. Для бесперебойной работы насоса желательно продумать возможность дополнительного источника питания, например, генератора.
  • Закончив техническое обслуживание,  обязательно проверяют работу автоматических устройств и механизмов.
  • Перед следующим погружением нужно проверить исправность и корректную работу механизмов. Оборудование подключают к сети водоснабжения и перекачивают чистую воду.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Как откачать воду из ямы без насоса: совет специалиста

Если отсутствует дренаж и отводная система, то необходимо искать другие способы, как откачать воду. При этом особые проблемы возникают, если откачку следует выполнить из ямы без насоса. Существует несколько способов, включая Архимедов винт и гидротаран Монгольфье, но самым простым и эффективным является так называемый механический вариант.

Какие инструменты понадобятся

Поршневое устройство для откачки водыПоршневое устройство для откачки водыЗа счёт давления на ручку механический клапан создаёт всасывающий эффект, который, в свою очередь, втягивает жидкость со дна источника

Реализация процедуры откачивания значительно упрощается при наличии насоса, но даже при его отсутствии возможно самостоятельно удалить воду достаточно быстро и качественно. С этой целью следует приготовить поршневое устройство или подручные средства, такие как металлическое ведро, крепкую верёвку и специальную ёмкость для сбора поднимаемой жидкости.

Вариант с подручными средствами является общедоступным, но относительно сложным, а поршневое устройство для водоподачи на высоту можно изготовить своими руками. Внутри трубы с обратными клапанами двигается поршень, активно выталкивающий воду наружу.

Как откачать яму без насоса

Опустошение ямы с водойОпустошение ямы с водойИспользование так называемого механического «дедовского» способа оправдано только в условиях полного отсутствия электрической энергии

Стандартная технология с использованием подручных средств делает рабочий процесс довольно неприятным, но вполне эффективным:

  1. При необходимости выполните гомогенизацию жидкости внутри ямы специальными веществами.
  2. Переоденьтесь в подходящую рабочую одежду, хорошо защищающую от случайно попадающей воды.
  3. На ручке ведра надёжно зафиксируйте прочную, но не слишком толстую верёвку.
  4. Воду из ямы вычерпывайте при помощи ведра и поднимайте наверх посредством верёвки.
  5. Поднятую жидкость переливайте в специальную ёмкость с целью последующей утилизации.

Яму после опустошения следует промыть водой под давлением, чтобы предотвратить образование на резервуарных стенках наслоений, значительно уменьшающих общий объём.

Способы откачивания воды без электрического насоса являются трудозатратными и требуют много времени на сооружение удобного в работе и практичного устройства.

Водяной насос без питания своими руками

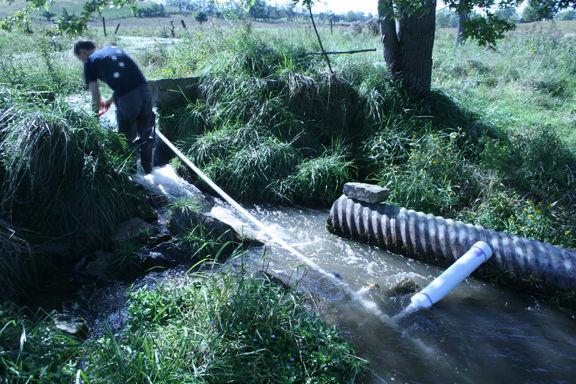

Это не шутка и не розыгрыш. Водяному насосу, о котором пойдет речь, действительно не требуется ни электричества, ни бензина, ни чего-то ещё. Он не черпает энергию из эфира и не ловит свободную энергию. При всем при этом способен подымать столб воды в несколько раз превышающее начальное давление. Никакого обмана или надувательства - обычная физика и ничего более.
Конечно, если вы видите такой насос первый раз, то как и я можете подумать, что это бред... Такой же как и изобретение вечного двигателя... Но нет, все гораздо проще и довольно легко объяснимо. Это 100% рабочая модель водяного насоса, повторенная уже не одним умельцем.

Изготовление водяного насоса


Итак, для начала я расскажу как устроен насос, а потом его принцип действия и работа в реальных условиях.

Конструкция с описанием


Вот так он выглядит. Все делано из труб ПВХ.
Водяной насос без питания

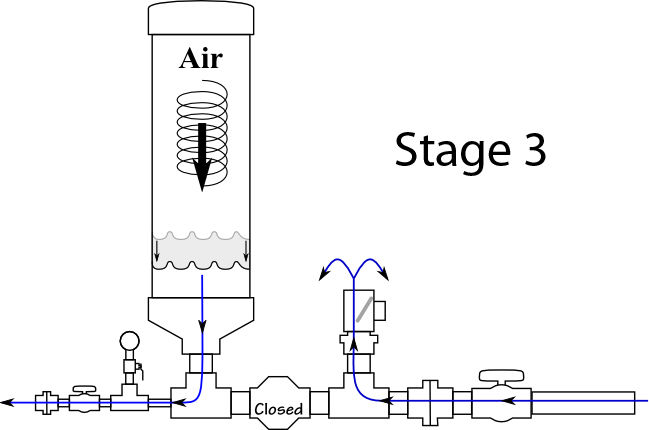

В данном случае конструкция имеет вид прямой трубы с различными клапанами и краниками, с ответвлением в центре более толстого диаметра трубы.
Самая толстая чать - это буфер или ресивер для накопления и стабилизации давления. Слева и справа установлены входные и выходные шаровые краны.
Я буду рассматривать насос справа на лево. Так как правая сторона - это вход для воды, а левая - выход.
Вообщем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.
Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.

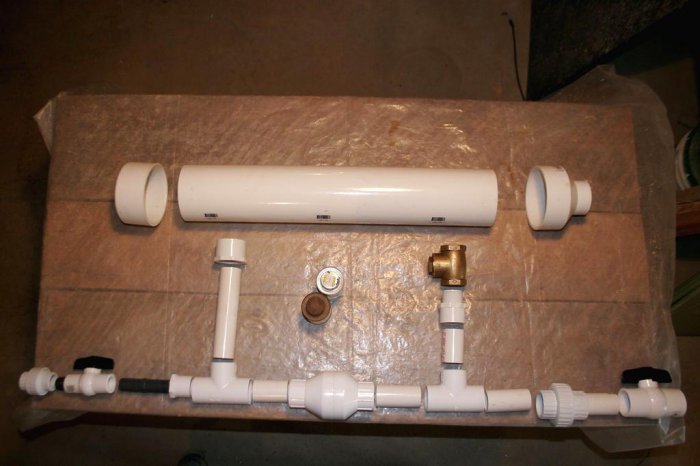

Детали


Все детали разложены перед сборкой. Я использую ПВХ трубы, они клеются на клей, но вполне можно использовать и полипропилен.
Водяной насос без питания
Клапан.
Водяной насос без питания

Сборка

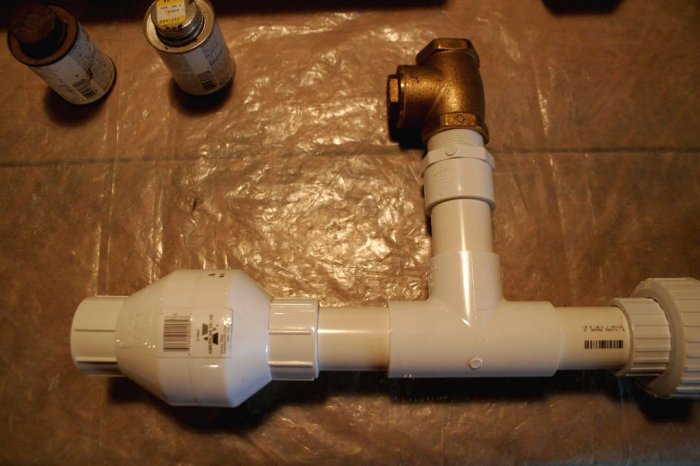

Собираю. Второй клапан по середине и выглядит немного иначе. Разница этих двух клапанов в том, что изначально латунный клапан будет всегда открыт, а клапан из ПВХ изначально всегда закрыт.
Водяной насос без питания
Водяной насос без питания

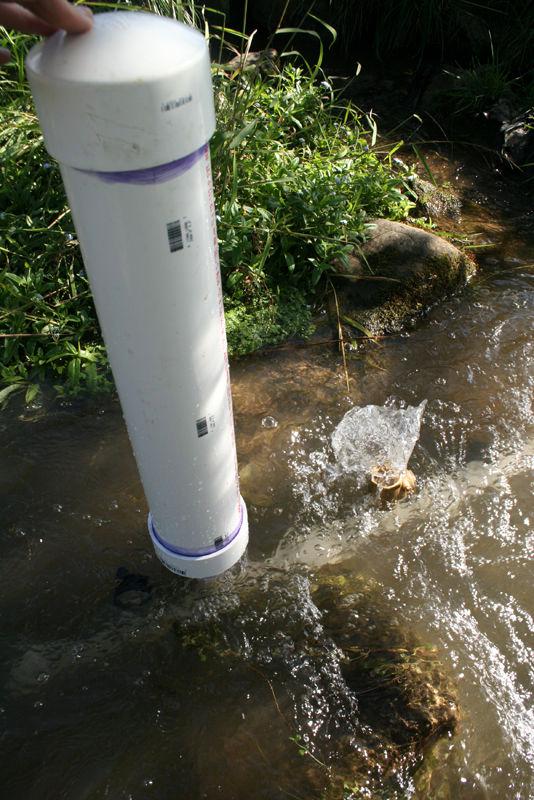

Собираем буфер-ресивер.
Водяной насос без питания

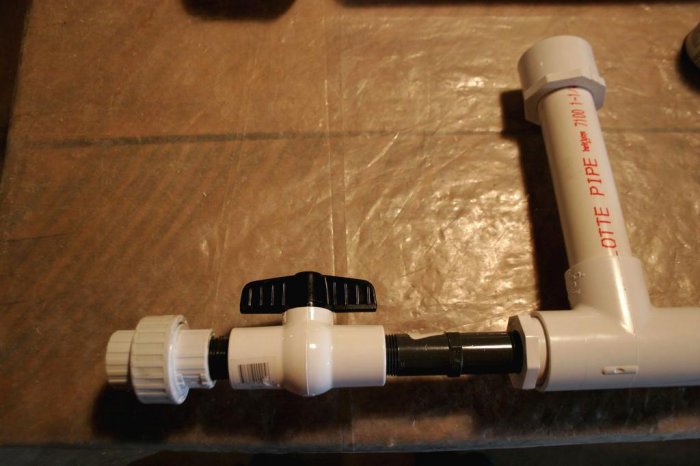

Конечная часть насоса.
Водяной насос без питания

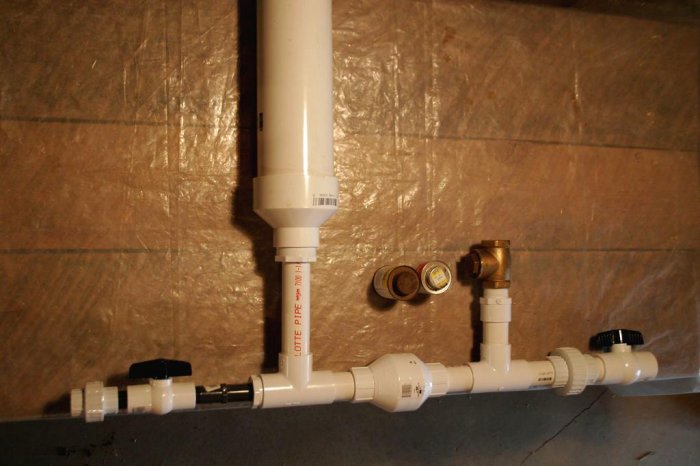

Почти готовый образец.
Водяной насос без питания

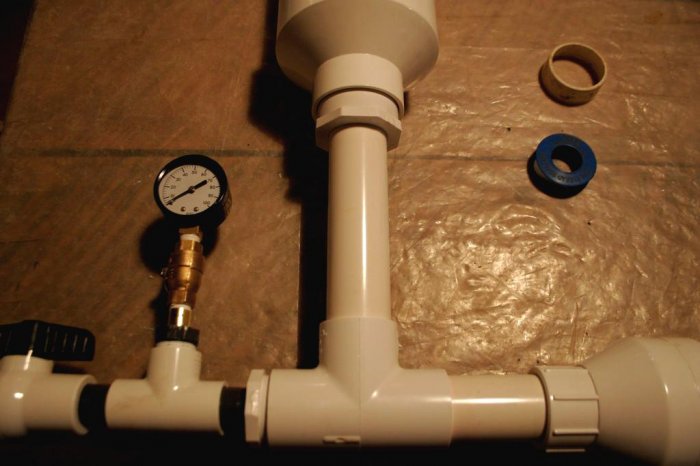

Добавим манометр для замера давления в работе.
Водяной насос без питания
Водяной насос без питания
Водяной насос без питания
Водяной насос с манометром готов к испытаниям.
Водяной насос без питания
Водяной насос без питания

Испытания насоса


Пришло время установить и испытать насос. Хочу немного оговориться и сказать, что насос не то чтобы качает воду, а скорее усиливает её напор. Я имею в виду, что для работы насоса необходимо начальное давление.
Для этого установим насос в небольшом ручье. Подключим длинную трубу в несколько метров (это обязательно условие) и будем забирать воду с небольшого возвышения. В итоге к насосу вода будет течь сама.
Водяной насос без питания
Водяной насос без питания

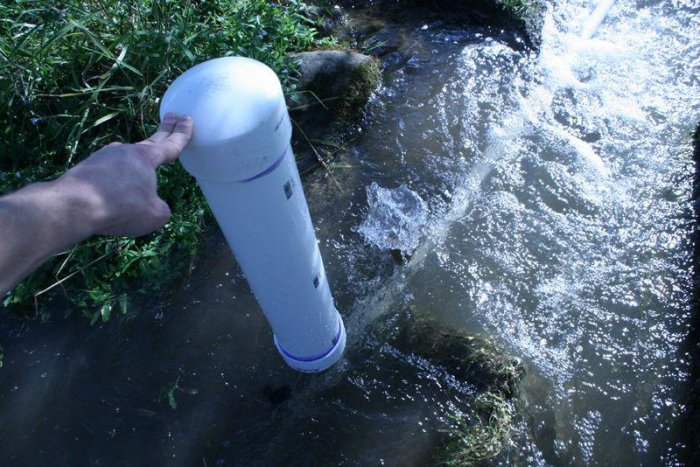

Ставим ресивер вертикально, латунный клапан должен быть на открытом воздухе.
Водяной насос без питания
Водяной насос без питания
Водяной насос без питания
Водяной насос без питания

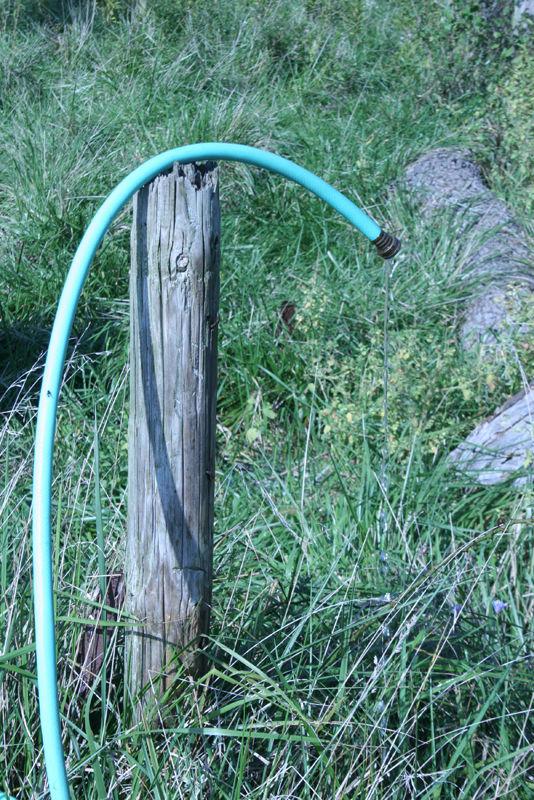

И насос, щелкая клапанами начинает подавать воду выше уровня забора. Гораздо выше уровня забора воды вначале трубы.
Водяной насос без питания

Принцип работы водяного насоса


Все это кажется по истине удивительным и невероятным, но тут нет никакого секрета. Такие водяные насосы ещё называют гидроударными и работают они так:
Когда подается вода, то она сразу устремляется в открытый клапан.
Принцип работы водяного насоса
Как только вода наберет небольшой разбег этот клапан резко закроется. А так как столб воды в трубе имеет инерцию как и любая физическая масса, то произойдет гидроудар, который создаст избыточное давление, способное открыть второй клапан. И вода устремится в ресивер, где будет сжимать воздух.
Принцип работы водяного насоса
Как только избыточное давление будет погашено и станет меньше исходящего - средник клапан закроется и откроется верхний. В результате чего вода опять побежит через верхний клапан.
Принцип работы водяного насоса
Далее цикл повторяется.
Более подробную анимацию смотрите в видео:

Такие насосы могут создавать давление, превышающее начальное в 10 раз! И в подтверждение этому смотрите видео:

Способы самостоятельной откачки септика своими руками: Инструкция +Фото и Видео

Откачка канализацииПочти на каждом загородном участке есть накопитель для канализационных стоков. Вызов ассенизаторов услуга дорогостоящая. О том, как откачать сливную яму своими руками читайте в статье.

Произвести чистку септика можно с помощью специалистов. Они выполнят работу быстро, но услуга обойдется в копеечку. Да и качество проведенной процедуры не всегда соответствует желаемому.

Как же очистить выгребную яму от стоков своими руками.

Содержание статьи:

Чистка выгребной ямы

Фекальный насос

Фекальный насос лучше использовать поверхностный. В яму погружается только шланг, сама установка находится на земле или в отдельном помещении.

На рынке представлены фекальные насосы погружного типа с измельчителями.

Погружной насос опускается в выгребную яму. Данный агрегат непрактично использовать для периодической откачки. Так как в своем большинстве он постоянно находится в септике. Каждый раз его доставать и чистить просто неудобно.

Внимание! Насос погружного типа рекомендуется использовать, для септиков не больших размеров, которые подлежат частой откачке. Оборудование остается в накопителе, его подъем на поверхность не обязателен.

Погружные насосы с измельчителем работают автономно, что очень практично при частом переполнении септика. Как только уровень стоков поднимается до определенной отметки, агрегат включается автоматически.

Емкость для отходов, которые впоследствии потребуется вывезти

Резервуар для хранения и транспортировки стоков, должен быть герметичным с плотно закрывающейся крышкой. Прекрасно если он большого объема, в таком случае в него можно произвести несколько откачек. Вывоз и утилизация надо будет делать реже.

Для хранения стоков в большинстве случаев приобретаются пластиковые баки черного цвета.

Черные бочки предназначены, для хранения жидкости вне помещения. Они повышенной прочности. Выдерживают температуру от -400 до +500. Стойкие к агрессивным средам, и обладают высокой герметичностью.

 Как откачать ил из сливной ямы

Перед тем, как приступить к очистке септика, будет не лишним, за 2-3 дня до откачки, добавить в яму специальный биоактиватор. Средство стоит не дорого, но польза от него огромная.

Биоактиваторы для очистки септика разжижают осадок. В буквальном смысле делают его жидким. Что ускоряет процесс откачки, позволяет экономить энергоресурсы и защищает насос от перегрузок.

Лидирующие препараты: Доктор Робик  109, Доктор Робик 409 (растворяют даже окаменелый осадок), БИОСЕПТ, ДЕО ТУРАЛ (можно использовать при любой температуре и для любого септика).

После всех приготовлений можно приступать к откачке.

Если используется насос погружной, то шланг на выход вставляется в емкость и производится откачка.

Если поверхностный насос, то в яму на дно опускается всасывающий шланг, труба на выход опускается в подготовленную емкость.

Внимание!

В процессе откачки нельзя оставлять оборудование без присмотра, из-за вибрации шланг может выскочить из бака.

Периодически следует проверять количество содержимого в септике.

Откачать выгребную яму без насоса

Процесс трудоемкий и неприятный. Выполнить очистку одному не получится.

Понадобятся

  • Герметичный костюм
  • Респиратор
  • Перчатки
  • Ведро
  • Лестница, если септик большого объема.
  • Веревка
  • Совковая лопата

По лестнице происходит спуск в яму. Лопатой ил собирается в ведро. При помощи веревки содержимое поднимается на поверхность, высыпается в компостную яму или емкость.

И так до полного опустошения септика.

Процедура не только малоприятная, но и опасная.

Ядовитые пары от осадка могут привести к потере сознания.

Если упасть в ил, возможно утонуть.

Важно! Откачивать яму вручную рекомендуется как минимум вдвоем, для безопасности.

Откачать самостоятельно можно не только однокамерный септик, но и состоящий из двух и трех резервуаров.

Делать это лучше насосом

  • Откачивается первый резервуар, в котором стоки отстаиваются и оседает первичный осадок.
  • Вторая камера. Если присутствует биофильтр, то он так же подлежит очистке. Освобождать второй резервуар полностью не обязательно, достаточно убрать осадок.
  • Далее третья камера освобождается от ила.

Стоит заметить, что благодаря использованию бактерий, количество ила в септиках значительно сокращается. Осадок становится жидким, без крупных частиц.

Отправить ответ

avatar
  Подписаться
Уведомление о
