Как мультиметром проверить утечку тока на автомобиле: тестирование АКБ, устранение неисправностей

Каким мультиметром проверить утечку токаРасход энергии бортовой системой автомобиля даже при выключенном зажигании – нормальная ситуация для современного «умного» оборудования. Но если наутро или через неделю стоянки практически новый аккумулятор садится «в ноль», то самое время обратиться в сервисный центр или решить проблему самостоятельно, предварительно разобравшись, как мультиметром проверить утечку тока на автомобиле.

Что такое утечка и как она проявляется

Утечка – это незапланированный ток, который протекает в электрической цепи. В бортовой сети автомобиля он может быть вызван двумя причинами:

  • неисправность проводки и оборудования, нарушение их рабочего режима;
  • ошибки в монтаже проводки, оборудования или неправильная его настройка.

Применение мультиметра

К первому пункту можно отнести перетирание проводки, замыкание оголенных проводов и контактов оборудования токопроводящими жидкостями (вода, пыль, электролит и пр.), поломка и выход из строя электроприборов. Причем поломка может быть частичной, лишь вызывающей повышенный потребляемый ток, к примеру, охранной системой или магнитолой. При этом визуально неисправность может и не проявляться или проявляться слабо.

Второй пункт обычно вызван неумелым монтажом или неправильной эксплуатацией электрооборудования. К примеру, при выключении зажигания не отключается обогрев стекол или музыкальный центр не переходит в спящий режим, продолжая питать усилитель мощности.

Во всех вышеперечисленных случаях происходит незапланированная утечка, которая вызывает ускоренный разряд аккумуляторной батареи. При этом скорость разряда может быть достаточно высокой. Нередки случаи, когда уже через сутки – двое, а то и наутро водитель не может завести автомобиль. А если оставить машину с такой неисправностью на неделю, то глубокий разряд АКБ может полностью вывести батарею из строя.

Основная причина, дающая повод бить тревогу, – подозрительно быстрый разряд аккумулятора при выключенном зажигании. Если автомобилист заметил, что наутро или даже через неделю стоянки аккумулятор плохо «крутит» или «не крутит» вовсе, то самое время проверить электрооборудование своего автомобиля на ток утечки. При этом найти и устранить проблему нужно как можно скорее, поскольку утечка – не только сложности с пуском двигателя, но и большая вероятность серьезной аварии – короткого замыкания, выхода из строя дорогостоящего оборудования, а то и возгорания.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Особенности использования мультиметра

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Как проверить аккумулятор мультиметромПроверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Прежде всего, необходимо правильно настроить мультиметр. От этого будет зависеть не только успех операции, но и жизнь измерительного прибора. Тестер включается в режим измерения постоянного тока, при этом предел измерения выбирается максимальным:

Показания мультиметра

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Как определить точку утечки тока

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

  • до 50 мА — авто со штатным электрооборудованием;
  • до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Так, 330 мА, которые отображает прибор, очень много. При таком токе утечки 60-ти амперный аккумулятор с трудом провернет стартер после выходных и полностью разрядится менее чем через неделю стоянки.

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Определение утечки тока

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Утечка тока в автомобиле

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

  1. Большой саморазряд АКБ.
  2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Показатели на мультиметреДля выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Для проверки исправности генератора понадобится все тот же тестер (мультиметр), но теперь работающий в режиме вольтметра постоянного тока.

Способы определения утечки тока

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Выбор мультиметра

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Использование мультиметра

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Правила использования мультиметра

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Что такое утечка тока и каковы причины её возникновения?

В идеальной электрической цепи сопротивление изоляции стремится к бесконечности. К сожалению, на практике не все так однозначно. Какой бы качественной не была изоляция провода или других токоведущих элементов оборудования, это конечная величина, а, следовательно, даже при штатной работе происходит незначительная утечка тока. Ситуация в корне меняется, когда этот параметр превышает установленные нормы, чем это грозит и как определить утечку Вы узнаете прочитав статью.

Что такое утечка тока и чем она опасна

Эквивалентная схема 3-х фазной электросети с изолированной нейтральюЭквивалентная схема 3-х фазной электросети с изолированной нейтралью

Начнем с терминологии. Точное определение этого явления описано в ГОСТ 61140 2012 и ГОСТ 30331.1 2013, далее дословно: «Электрический ток, протекающий в землю, открытые, сторонние проводящие части и защитные проводники при нормальных условиях». Для более детального описания явления приведем в качестве примера эквивалентную схему 3-х фазной электрической сети IT (изолированная нейтраль).

Обозначения:

  • А, В, С – фазы сети.
  • Ra, Rb, Rс – величина активного сопротивления между землей и каждой фазой.
  • Са, Сb, Сс – параметры емкости линий относительно земли.
  • Ua, Ub, Uc – напряжение каждой из фаз по отношению к земле.
  • Ia, Ib, Ic – токи утечки.

В приведенном примере активное сопротивление Ra, Rb, Rс не стремиться к бесконечности, а вполне измеряемая величина. Соответственно и токоведущих проводников емкость относительно земли (Са, Сb, Сс) будет какую-то величину больше нуля. Следовательно, в токоведущих частях с напряжениями Ua, Ub, Uc будут образовываться токи утечки Ia, Ib, Ic.

Пути таких токов напрямую зависят от того, какой тип заземления используется в системе. В приведенном примере с изолированной нейтралью (IT), утечка происходит через изоляцию проводов в токопроводящие элементы оборудования. Из них по проводникам, соединенным с ЗУ, уходит в зону растекания (локальную землю).

В системах с глухозаземленной нейтралью (TN) ток утечки по шине PEN течет до ЗУ на вводе электропитания.

Опасность утечки

Пока ток утечки соответствует принятым нормам, он не представляет серьезной опасности. Когда сопротивление изоляции снижается, например, при ее повреждении, ток утечки резко возрастает и может стать опасным для человека. На 1-й части рисунка 2 схематически изображен путь тока утечки (Iу) при касании человеком корпуса электроустановки, в которой повреждена изоляция корпуса Rи

Опасность утечкиРисунок 2. Опасность утечки

При заземлении корпуса электроустановки (см. 2-ю часть рис.2) поражение электротоком при касании не происходит, поскольку утечка пойдет по пути наименьшего сопротивления. Но в этом случае в месте крепления защитного проводника (отмечено на рисунке красным кругом) может наблюдаться интенсивное выделение тепла, что провоцирует возникновение пожара.

Причины возникновения утечки тока

Из приведенной выше информации мы выяснили, что утечка происходит всегда, даже при штатной работе электрического оборудования. Опасность представляет превышение нормальных показателей. Давайте рассмотрим ситуации, когда превышаются допустимые нормы дифференциальных токов, чтобы установить причины возникновения неисправности.

С электроприбора в квартире или доме

Опасное напряжение может появиться на корпусе бытового электроприбора, например, накопительного нагревателя воды (бойлера) или стиральной машины. Как правило, причина этого нарушение целостности одного из ТЕНов или механическое повреждение изоляции. К чему приведет пробой на корпус, зависит от системы заземления жилого помещения. Рассмотрим варианты с трехпроводным подключением стиральной машины в системе TN-C-S и двухпроводное подключение при заземлении TN-C.

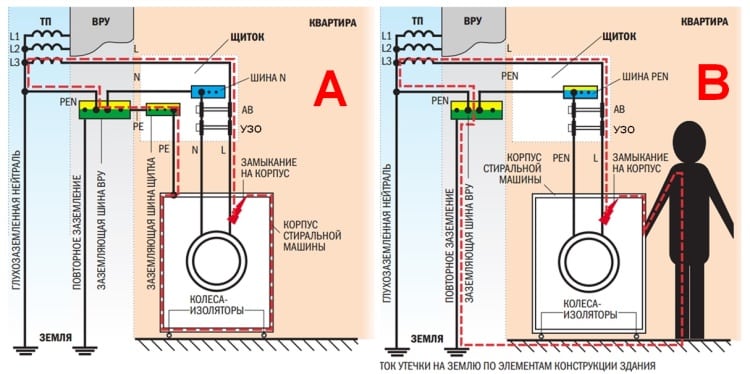

Пробой на корпус в системах: А) TN-C-S; В) TN-CРисунок 3. Пробой на корпус в системах: А) TN-C-S; В) TN-C

Как видно из рисунка в случае пробоя на заземленный корпус ток утечки будет на шину-PE, что приведет к срабатыванию электромагнитной или тепловой защиты автоматического выключателя, установленного на линию питания электроустановки.

При двухпроводном подключении утечка тока не вызовет срабатывание АВ и стиральная машина будет продолжать работать, пока не образуется дифференциальный ток. Это может произойти в случае одновременного касания корпуса электроустановки и заземленного элемента конструкции здания или труб водоснабжения. Ток утечки в этом случае пойдет от корпуса через тело человека на землю (см. В рис.3). Величины тока в образованной цепи будет недостаточно для срабатывания АВ, но УЗО или диффавтомат обнаружит утечку и произведет отключение оборудования.

В скрытой электропроводке в доме или квартире

Причины утечки в скрытых проводках напрямую связаны со снижением уровня изоляции токоведущих жил кабеля. Это может быть вызвано следующими причинами:

  1. Превышение допустимого срока службы проводки. Это довольно распространенное явление в домах возведенных 30-40 лет назад и более давних постройках. Согласно нормативным документам (в частности ВСН 58 88) срок эксплуатации срытых электропроводок, выполненных кабелем с медными токоведущими жилами, не может превышать 40 лет. Для алюминиевых проводов установлен срок службы не более 30 лет.
  2. Нарушения режимов эксплуатации. Если проводка подвергалась перегрузке, то велика вероятность разрушения изоляции вследствие нагрева токоведущих жил.
  3. Механические повреждения изоляции провода. Они могут быть нанесены из-за не соблюдения технологии монтажных работ или впоследствии при сверлении стен.
Причины повреждения изоляции кабеля скрытой проводкиПричины повреждения изоляции кабеля скрытой проводки

Не следует надеяться на постоянную величину сопротивления изоляции, при малейших подозрениях следует проверить этот показатель.

В автомобиле

Рассматриваемое нами явление нередко наблюдается и в электросети автомобиля. Причем вероятность утечки может не зависеть марки авто и его состояния. Результат потери тока во всех случаях приводит к одному итогу – разряду аккумулятора. Предлагаем рассмотреть наиболее вероятные причины утечки тока в электрической сети автотранспортного средства.

С аккумулятора

Основные функции АКБ заключаются в запуске мотора автомобиля и обеспечении питания внутренней сети, в тех случаях, когда генератор не справляется с этой задачей. Подзарядка аккумуляторной батареи производится в процессе работы двигателя, также вращающего генератор. У припаркованной машины с выключенным ДВС разряд АКБ происходит за счет питания подключенной электроники (например, сигнализации) и допустимого тока утечки.

Если недавно заряженный аккумулятор быстро разрядился, не спешите сваливать на него всю вину, вполне возможно, что произошло превышение допустимой величины утечки по следующим причинам:

  1. Повреждение изоляции бортовой сети, КЗ в блоке предохранителей.
  2. Неправильно подключенная электроника и/или сигнализация потребляет ток сверх установленной нормы.
  3. Загрязнение или окисление клемм аккумулятора.
  4. Подключение дополнительных электрических приборов.
Плохой контакт клемм АКБ - одна из причин ее быстрого разрядаПлохой контакт клемм АКБ — одна из причин ее быстрого разряда

Как измерить заряд автомобильного аккумулятора и его утечку, было описано на нашем сайте.

Через генератор

Как показывает практика, довольно часто причина утечки через генератор связана с «пробитием» одного из диодов выпрямительного блока. На представленном ниже рисунке приведена упрощенная схема подключения АКБ к генератору, в котором «пробит» один из силовых диодов.

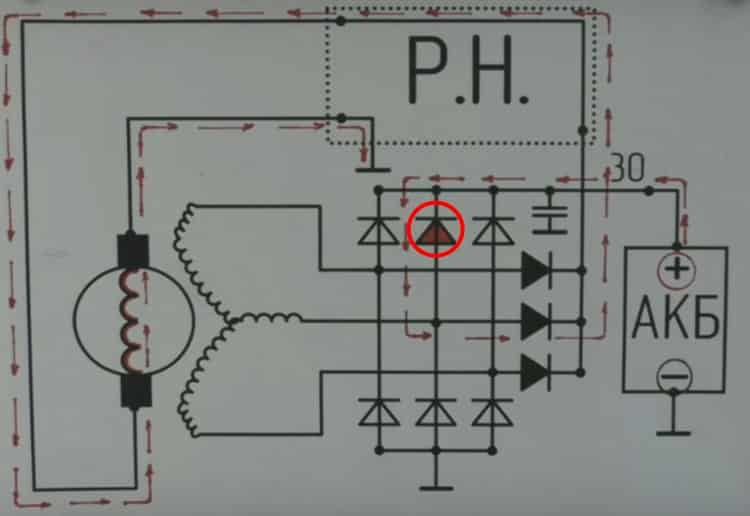

Путь тока утечки через поврежденный выпрямительный диодПуть тока утечки через поврежденный выпрямительный диод

Как производить поверку генератора, можно прочитать на нашем сайте.

Через сигнализацию

Практически все современные системы охраны для понижения потребления электричества с целью снижения разряда батареи переходят в режим «сна». Иногда может возникнуть сбой ПО или произойти другая неисправность, устранить которую довольно сложно. В результате сигнализация потребляет ток сверх допустимой нормы, что приводит к разряду АКБ. Особенно в этом замечена китайская продукция.

С диодов, транзисторов, конденсаторов

В данных радиоэлементах всегда присутствует незначительный уровень тока утечки, его показатели указываются в даташит к каждому компоненту. При выходе из строя транзистора, диода или конденсатора этот показатель может существенно увеличиться.

Последствия

Как мы уже говорили, протекание дифференциальных токов происходит даже при наличии изоляции должного уровня. Из-за их низкой величины не возникает деструктивных последствий. Ситуация в корне изменяется, когда утечка превышает допустимую норму. В таких случаях возможны следующие последствия:

  • Угроза поражения электротоком.
  • Вероятность возникновения пожара.
  • Протекание дифференциального тока в сети приводит к тому, что даже при отключенных потребителях электроэнергии по показаниям приборов учета будет наблюдаться расход электричества.
  • Электрический ток, проходя через неизолированные токопроводящие конструкции, вызывает их ускоренную коррозию. Что можно наглядно наблюдать на клеммах аккумуляторных батарей.
  • Утечка в бортовой сети автомашины может вызвать воспламенение проводки и практически всегда становится причиной разряда аккумуляторной батареи, что создает проблемы цепи зажигания.

Перечисленных последствий вполне достаточно, чтобы осознать опасность дифференциального тока, поэтому поговорим о способах защиты и устранении утечки.

Средства защиты

Самый надежный способ защиты в рассматриваемой ситуации – установка на линию питания УЗО или диффавтомата. Эти устройства произведут разрыв цепи питания, как только произойдет утечка, останется только приступить к ее поиску и устранению.

Не менее эффективно действует подключение корпусов электрических приборов к шине заземления (PE), если имеется такая возможность.

Найти подробную информацию по выбору и установке УЗО, АВ, диффавтоматов, а также получить сведения о заземлении электрооборудования, Вы сможете на нашем сайте.

Как проверить и найти ток утечки своими руками

Приведем несколько косвенных способов, позволяющих обнаружить утечку:

  • Если при отключении от сети всех постоянных потребителей электрической энергии, счетчик продолжить регистрировать расход электроэнергии, значит необходимо приступать к поиску и устранению неисправности. То есть, ищите утечку.
  • При наличии бойлера вода, поступающая с кранов, вызывает ощущение прохождения электричества.
  • Срабатывает защита УЗО или диффавтомата.
  • В системе TN-C-S происходит отключение АВ.
  • Быстро разряжается аккумулятор автомобиля.

Теперь перейдем к более точным измерениям, для этого могут понадобиться следующие инструменты:

  • Простой или бесконтактный пробник напряжения. С их помощью можно определить наличие напряжения на корпусе бытовых приборов или смесителях, то есть, обнаружить утечку.
  • Токоизмерительные клещи, вместо них можно использовать мультиметр с режимом амперметра. При помощи этих инструментов снимаются показания амперметра, что позволяет измерить дифференциальные токи. После проведения измерений показатели прибора (амперметра) сравниваются с допустимыми параметрами. Обратим внимание, что контакты амперметра могут быть не приспособлены для замера больших величин, в таких случаях токовые клещи более удобны.
  • Авометр (необходим для проверки изоляции). Диапазон измерения выставляется в мегаомах, если сопротивление несколько сот кОм, то это говорит о недостаточной изоляции.

И несколько видео по теме (пример того, как искать утечку тока в автомобиле):

Внимание! Измерение сопротивления должно проводиться при полном отключении источника питания, то есть нуля и фазы для переменно напряжения и плюса и минуса в системах постоянных токов. Рекомендуется перед проверкой изоляции провести замеры в режиме измерения постоянного или переменного напряжения (в зависимости от типа сети).

Советуем также почитать:

Как найти утечку тока в автомобиле. Простой способ.

Бывают ситуации, когда в Вашем автомобиле высаживается аккумулятор, а вы ничего не можете понять.
Утром, собравшись на работу, Вы пробуете запустить своего железного коня и с удивлением обнаруживаете, что аккумулятору не хватает мощности прокрутить мотор с помощью стартера.
В большинстве случаев Вы столкнулись с неисправностью называемой «утечка тока».

Эта неисправность не стоит  путать с коротким замыканием электропроводки. Часто автовладельцы говорят, что «где-то провод перетёрся,  коснулся массы и через него якобы идут потери тока из батареи».

Но любой электрик знает, что искать короткое замыкание не нужно. Оно само проявится в полной мере, т.е. сначала почувствуется неприятный запах горелой проводки, затем повалит дым и в итоге провода и их изоляция воспламенятся, что приведет к возгоранию автомобиля, если вовремя не среагировать первым делом обесточив цепь авто.

Утечка тока, в отличии от КЗ, это когда какой-то потребитель, ничем себя не проявляя, планомерно потребляет энергию из аккумулятора автомобиля, вплоть до полной её разрядки «в ноль».

Устранение реальной неисправности

Ситуация, которая будет описана в данной статье, реально произошла с одним из так называемых «мастеров гаражных кооперативов». Пригнали классику и попросили устранить неисправность, связанную с быстрой «кончиной» аккумулятора.
Ну а далее по порядку.

Разберемся – как можно выявить утечку тока в нашем автомобиле. Для этого нам понадобится мультиметр, который измеряет ток до 10А.
Измерительный прибор
Устанавливаем измерительный прибор в режим измерения силы постоянного тока. Штекеры проводов вставить в соответствующие гнезда на приборе.

Поиск утечки тока в цепи

Далее отключаем плюсовую клемму от аккумуляторной батареи и подключаем к «+» выводу положительный зажим мультиметра, а к клемме подключаем «-» зажим. На приборе в этот момент мы увидим данные, которые говорят что в текущий момент потребляют приборы машины  5А (к примеру).

Дальше давайте создадим условия максимально похожие на то, как будто вы оставляете автомобиль на парковке. В салоне выключаете магнитолу, внешние осветительные приборы и забираете ключ из замка зажигания, и конечно же закрываете все двери.

Применение мультиметра

Допустим, что после выполнения всех перечисленных манипуляция мультиметр показывает, что идет потребление энергии со значением 2,5 А. Это значит, что в итоге через 10 часов батарея лишится 25А/ч зарядки. Для обычной автомобильной батареи 55А/ч половина ёмкости будет израсходована, и в конечном итоге сядет до ноля.

Теперь мы выяснили, что утечка есть и нам необходимо выяснить, что это за  несанкционированный потребитель, который жрёт энергию нашей батареи. Для этого нужно определиться в направлении поиска. И здесь у нас есть только один способ: открываем крышку блока предохранителей и начинаем изымать их из своих гнезд по очереди, наблюдая за показаниями амперметра. При изымании одного из предохранителей потреблении энергии прекратилось. Значит по линии, который защищает последний изъятый предохранитель, и происходит утечка.

Оставшиеся значения утечки 0,03А допустимые и на них можно не обращать внимания. Для уверенности, что вы правильно определили линию утечки тока, вставляете этот предохранитель на свое место и убеждаетесь, что утечка тока возобновилась.

Причина утечки тока в автомобиле

По обозначениям на внутренней крышке блока предохранителей определяем, что это предохранитель R12 заднего обогрева стекла. Но нужно проверить – какие еще потребители находятся на той линии, которую защищает данный предохранитель. Для этого берем книгу по автомобилю, в разделе «электрооборудование» ищем перечень предохранителей и смотрим: 12 – элемент обогрева заднего стекла, реле (контакты) включения обогрева заднего стекла, прикуриватель, штепсельная розетка для переносной лампы.

Проверим визуально: к штепсельной розетке ничего не подключено, в прикуривателе так же ничего нет. Значит, остается отопитель заднего стекла. Отключаем сам элемент отопителя стекла и вот удача — судя по показаниям амперметра, утечка тока прекратилась.
Из конкретного примера видно, что линия подключается через реле. Обозначение реле находим на внутренней поверхности крышки блока предохранителей. Вытаскиваем реле из гнезда, чтобы проверить его.

Берём обычную прозвонку со звуковой индикацией и проверяем.
В итоге выясняется, что контакты замкнуты (а этого быть не должно).
Что могло такого произойти, чтобы контакты в реле оказались замкнуты. (Опережая события скажем, что машина не новая и приобреталась на вторичном рынке.)
Разбираем реле и с удивлением обнаруживаем, что внутренности обмотаны изолентой:

Реле перемотанное изолентой

Осмотрев панель приборов в салоне обнаруживаем две кнопки:  кнопку включения обогрева заднего стекла, которая в положении откл, и рядом находится кнопка включения задних противотуманных фонарей.  Колодки у них одинаковые соответственно мы можем предположить, что предыдущий автовладелец  перепутал эти колодки между собой.

После чего обогрев заднего стекла перестал работать и он не разобрался в проблеме, вытащил реле и замотал внутренности изолентой, т.е. замкнул контакты. Обогрев заработал, но хозяин машины не учёл, что он будет  работать постоянно. Но видимо спустя какое-то время он столкнулся с проблемой постоянного разряда АКБ и ничего умнее не придумал как снять с отопителя подводящий напряжение провод.

Снял и в этом состоянии продал автомобиль новому хозяину-горемыке, который, по его словам, уже четыре раза приходил на парковку и «прикуривал» машину от чужого автомобиля.
Это является еще раз подтверждением того, что вмешательство в систему электропитания автомобиля всегда влекут за собой негативные последствия.
Заменой реле неисправность была устранена.

Доверяйте ремонт специалистам

В заключение необходимо отметить, что 95% похожих неисправностей, связанных с утечкой тока,  происходит из-за «умного» вмешательства самих автовладельцев. Неправильно подключенные магнитолы, какие-то усилители, обогреватели, сабвуферы, самостоятельно устанавливаемые стеклоподъемники приводят чаще всего к утечке тока. Сначала её не замечают, затем наступает момент, когда аккумулятор уже не прокручивает стартер.
Если не обладаете соответствующими знаниями в области электроники и не хотите потом расплачиваться за своё «творчество» – лучше доверьтесь специалистам, иначе подобные неисправности будут вас преследовать постоянно.

Ну а как найти утечку тока – описано выше и такая, вроде бы простая методика, доступна в гаражных условиях каждому хозяину машины. Ситуации могут быть разные, но цель одна – найти «невидимый» потребитель тока.
Устраняем неисправность и вопрос, как говорится, закрыт!

Как найти утечку тока в автомобиле мультиметром

Утечка тока в автомобиле является распространенной неисправностью.

проверка утечки тока в автомобиле мультиметром

Она встречается даже в новых автомобилях, в которых при нашпигованности их электронными средствами, обнаружить и устранить утечку крайне сложно.

Что это такое

В общем смысле под утечкой тока понимают наличие и величину тока, который протекает с определенной шины питания на землю или общий провод в электрической неповрежденной цепи. Это определение относится больше к промышленным и бытовым электрическим цепям. В этом случае утечка определяется качеством изоляции.

В автомобиле под утечкой тока принимают наличие и величину тока при выключенном зажигании и полностью отключенном с помощью штатных переключателей автомобиля электрооборудовании.

Теперь более понятным языком. В автомобиле есть две шины питания. Традиционно сложилось, что их обозначают шина 30 и шина 15.

На шину 30 поступает напряжение с положительной клеммы аккумуляторной батареи напрямую через мощный предохранитель (иногда и без него). На шину 15 напряжение приходит через контактную группу замка зажигания.

То есть при выключении зажигания шина 15 обесточивается (по крайней мере, должна при исправной контактной группе замка зажигания). Таким образом, выключив зажигание, выключив всё электрооборудование, шина 30 все равно остается подключенной к аккумуляторной батарее.

Видео — как определить утечку тока в автомобиле:

В большинстве случаев именно по шине 30 и происходит утечка тока. Не считается утечкой тока оставление включенными на время стоянки электрооборудования авто по невнимательности или преднамеренно (магнитола, габариты и т.д.).

Самые распространенные причины

Оборудование автомобиля, которое запитывается от шины 30, и может служить источником утечки тока:

1. Автомагнитола

Наиболее вероятная причина. На большинство автомагнитол для поддержания энергозависимой памяти (хранения индивидуальных настроек, отсчета времени) подается питание по шине 30. Если магнитола неисправна, через нее может утекать ток. На исправной магнитоле также есть утечка тока, она обычно не превышает 10 миллиампер.

2. Автосигнализация

Охранное устройство автомобиля должно работать, когда все другие блоки отдыхают. Сигнализация также часто является причиной этого явления. Она и в нормальном состоянии может потреблять до 200 миллиампер тока, это тоже включается в утечку.

В хороших сигнализациях с обратной связью присутствует приемопередатчик, который может периодически связываться с брелоком, есть системы геопозиционирования, GSM и т.д. Сейчас производители автомобильных сигнализаций (например, PANDORA) своей целью ставят минимизацию тока потребления автосигнализаций в режиме охраны. Есть модели, где такой ток менее 20 миллиампер.

3. Блок управления двигателем

На этот блок всегда подается напряжение по шине 30, но при исправном блоке этот ток не превышает единиц миллиампер.

4. Блоки ABS, управления кузовом, климат-контроля и другие

Общее потребление этих блоков (исправных) не более 10 миллиампер.

5. Генератор

На него всегда приходит напряжение с положительной клеммы АКБ. Если пробиты выпрямительные диоды в генераторе, он может разрядить аккумулятор за полчаса. Исправный генератор потребляет микроамперы.

6. Стартер

Исправный стартер не потребляет ток во время стоянки, хотя на него также постоянно подается напряжение питания.

7. Токи утечки, связанные с влажностью, загрязнением контактов

В реальных условиях эксплуатации автомобиля, особенно в холодное время года, на токоведущие проводники, контакты, разъемы попадает влага с различными примесями. Появляются токи электролиза.

О присутствии этого паразитного процесса свидетельствует зеленоватый и белый налет на контактах, проводах, клеммах, разъемах, словом там, куда добралась соль, кислота, щелочь и влага.

Электролиз не возможен без тока. Иногда токи утечки по этой причине достигают 0,5 Ампера (500 миллиампер) и более. Если электропроводка ухожена, обработана специальными составами, то утечка по этой причине обычно не превышает 5 миллиампер.

8. Ток саморазряда АКБ

В принципе, это тоже ток утечки. Многие замечали, что возле клеммы АКБ образуется налет. Это также электролиз. Он приводит к разряду аккумуляторной батареи. Есть еще и внутренний саморазряд, вызванный нарушением целостности пластин, качества электролита. Для пожилых аккумуляторов он может превышать токи утечки авто.

Допустимая утечка тока в автомобиле (норма)

Если суммировать все перечисленные причины в нормальном режиме эксплуатации, то получается, что суммарный ток утечки в автомобиле  может составлять до 250 миллиампер.

Нормой можно считать, если утечка тока в автомобиле не превышает 0,2 Ампера (200 миллиампер).

проверка утечки тока в автомобиле мультиметромЗдесь мнения многих специалистов расходятся. Некоторые автоэлектрики отказываются искать утечку тока вплоть до значений 0,5 Ампера. Другие считают, что допустимая  утечка не должна превышать 100 миллиампер.

Но все специалисты едины во мнении: если ток утечки больше критического значения 500 миллиамер (0,5 Ампера), необходимо устранять причины этого, т.к. последствия могут быть непоправимы.

Видео — как замерить ток утечки в автомобиле мультиметром:

Возможные последствия

Одним из самых распространенных и неопасных последствий утечки тока в автомобиле является разряд аккумуляторной батареи во время стоянки.

Его нетрудно рассчитать. При величине 0,5 ампера за 10 часов стоянки утечка «съест» 5 ампер-часов заряда аккумуляторной батареи, за 100 часов – 50 ампер-часов. Таким образом, за 4 суток стоянки утечка «скушает» весь заряд аккумулятора.

Поэтому, оставляя автомобиль на длительную стоянку, можно приблизительно рассчитать, на сколько хватит заряда АКБ, измерив ток утечки автомобиля. Чем меньше будет его значение, тем дольше будет хранить заряд аккумулятор. Поэтому многие автолюбители для уверенности снимают клемму АКБ на время стоянки.

Более серьезным последствием может быть выход из строя отдельных блоков. При токе 0,5 Ампер мощность рассеивания будет 0,5 х 12 = 6 Ватт. Если она рассеивается на каком-нибудь одном элементе, например транзисторе или микросхеме блока управления, он будет нагреваться и со временем выйдет из строя.

Самым серьезным последствием является возгорание электропроводки. Например, при токе утечки по какому-либо проводнику 1 Ампер, на нем рассеивается мощность 12 Ватт.

Сама по себе такая мощность не вызовет воспламенение, но изоляция проводника начнет плавиться, что может привести к замыканию электропроводки, в процессы вступят экстремальные токи, которые вызовут воспламенение. Поэтому нередки случаи самовозгорания автомобиля во время стоянки.

Дополнительные признаки

Если под рукой нет мультиметра, наличие утечки тока можно оценить в темное время суток визуально. Для этого необходимо выключить зажигание, всё электрооборудование, открыть капот, закрыть автомобиль, не включая автосигнализацию на охрану.

Далее необходимо отключить положительную клемму АКБ, подождать минут пять. После этого необходимо подключить клемму аккумуляторной батареи. Если в момент подключения клеммы будет образовываться большая искра, утечка, скорее всего, есть.



проверка утечки тока в автомобиле мультиметромПримечание: искра будет в любом случае, так как во время подключения клеммы может временно включаться дежурное освещение, сигнализация.

Такую проверку можно сделать, если есть главный признак утечки тока: разряд АКБ после непродолжительной стоянки. Считается критическим, если достаточно свежий аккумулятор разряжается через одну неделю стоянки. Проверить это удается не всегда, так как авто находится в постоянной эксплуатации.

Видео — как померить ток утечки в автомобиле мультиметром:

Еще один признак – наличие посторонних шумов, тресков, жужжаний, искрений в автомобиле при выключенном электрооборудовании.

Наличие посторонних запахов с привкусом дыма при посадке в авто утром после стоянки – серьезный признак неисправности. Если в автомобиле есть большая утечка тока, то согласно законам сохранения энергии она может проявить себя в виде механической, тепловой или световой энергии.

К сожалению, такими методами найти истинную причину практически невозможно. Необходимо прибегнуть к помощи мультиметра. Автоэлектрики выявление причин и устранение утечки тока в автомобиле относят к сложным ремонтным работам.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

проверка утечки тока в автомобиле мультиметромДля этого подойдет обычный мультиметр с наличием режима измерения величины тока 10 Ампер и более.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

как измерить ток утечки в автомобиле мультиметром

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

показания мультиметра

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

  • замыкание проводки;
  • залипание реле;
  • выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Общие рекомендации

При появлении признаков утечки тока в автомобиле, необходимо измерить его величину с помощью мультиметра.

Если утечка выше критического значения (0,5 Ампера), необходимо снять клемму АКБ (лучше отрицательную) и вызвать специалиста или самостоятельно приступить к устранению проблемы.

Для уменьшения утечек тока, связанных с электрохимическими процессами, обработайте контакты, проводники, клеммы и разъемы специальными составами, можно обычной силиконовой смазкой в виде спрея.

Если утечка тока превышает 10 Ампер, эксплуатация автомобиля опасна, следует выключить зажигание и немедленно снять клеммы с АКБ.

показания мультиметраЕсли не сработал центральный замок с брелка — в чем может быть причина.

Наиболее распространенные точки подключения автосигнализации.

Почему машину трясет https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/vibraciya-na-skorosti.html на высокой скорости.

Видео — как проверить ток утечки в автомобиле мультиметром:

Может заинтересовать:

показания мультиметра
Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

показания мультиметра
Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

показания мультиметра
Что дает установка автобаферов?

Добавить свою рекламу

показания мультиметра
Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

Ток утечки аккумулятора — нормы утечки тока из АКБ и методы диагностирования проблемы.

Ситуация, когда аккумулятор разряжается за ночь так, что мотор заводится с трудом, знакома многим. Причиной является большой ток утечки аккумулятора автомобиля. Во время простоя происходит саморазряд батареи, забирают энергию паразитные токи в контуре автомобиля. Статья о том, как определить скрытых потребителей, и устранить утечку тока, выявить допустимый расход энергии в авто во время простоя и не посадить батарею

Ток утечки в норме

Утечка с аккумулятора при выключенном зажигании

Если зажигание выключено, мотор не работает, аккумулятор не подзаряжается. Вся энергия, накопленная во время движения, расходуется на питание потребителей – обогрев окон, работу медиацентра, освещение. Чем больше невыключенных потребителей, тем быстрее разряжается аккумулятор. Поэтому все приборы при длительном простое должны быть выключенными.

Однако при неправильно собранной схеме телевизора, звуковой системы, кондиционера может быть ток утечки. Часто ошибкой, приводящей к посадке напряжения аккумулятора, становится перевод этих приборов в спящий режим, не полное отключение. Проверка мультиметром на утечку выявит проблему.

К возникновению паразитных токов приводят окисленные контакты проводки. Причина -сопротивление, способствующее нагреву проводов. Паразитные токи в этом случае не главное – можно получить возгорание. К таким же последствиям проводит изношенная электропроводка со скрутками и плохой изоляцией.

Однако и сам аккумулятор со временем теряет емкость и скорость саморазряда увеличивается. Если большой утечки тока нет, а батарея разряжается, значит нужно проверить ее пригодность.

Норма тока утечки

Какой ток утечки аккумулятора автомобиля норма?

Почему же допускается ток утечки аккумулятора, да еще и норма определяется? Каким должен быть ток утечки автомобиля ВАЗ старых моделей и современного АУДИ? Зависит это от оснащенности. В обеих машинах есть часы, охранная сигнализация, но АУДИ есть ЭБУ, который нельзя отключать, аудиосистема.

Часы потребляют 1мА, сигнализация – 20 мА, аудиосистема 3 мА – и норма для утечки тока на автомобиле ВАЗ составит 24-30 мА. Для АУДИ нормой будет 50-80 мА, но там и генератор более мощный, и аккумулятор емкий. Стандартная утечка тока с аккумулятора зависит от его оснащенности.

Как проверить аккумулятор на утечку тока мультиметром

Принимая как норму, ток утечки на собственном авто, можно выполнить замер суммарных паразитных токов мультиметром. Превышение нормы может произойти при коротком замыкании в сети или слишком мощных дополнительных потребителях. Иногда причиной утечки тока с аккумулятора становится неисправность генератора или стартера. Только через последовательную проверку сети на утечку тока можно установить истинную причину просадки емкости аккумулятора автомобиля.

 Как замерить ток утечки аккумулятора

Подключить правильно

Для диагностики утечки тока потребуется тестер-мультиметр – он может работать как вольтметр, омметр и амперметр с проводами и зажимами «крокодилами». Потребуется рожковый ключ, перчатки и блокнот для записей.

Автомобиль следует подготовить:

  • выключить всю электронику, включая видеорегистратор и усилители;
  • отсоединить скрытые потребители в бардачке и под капотом;
  • открыть капот, закрепить его и ослабить минусовую клемму на аккумуляторе;
  • закрыть двери, но окна открыть для возможности проникнуть в салон, если сработает центральный замок.

Порядок измерения утечки тока аккумулятора

  • мультиметр поставить на измерение ампер в положение 10 А;
  • сделать разрыв цепи, подключить в разрыв амперметр только на отрицательном полюсе;
  • снять показания утечки.

При показателях, соответствующих норме – 20-80 мА, диагностика считается законченной.

 Найти и устранить утечку

Схема проверки утечки тока

В поисках нарушения, сопровождающегося утечкой тока, придется обследовать цепи всех потребителей. Начинать нужно с установленного внештатного оборудования. Именно там часто находят проблемы. Причины – дополнительный монтаж проводов выполнен в неподходящем и неудобном месте. Они могут нагреваться, перетираться.

Проблемным местом считают сигнализацию и двери. Неисправными могут быть концевики на схеме замыкания и размыкания двери. Сигнализация после включения через 5 минут должна уменьшить потребление тока. Нет – повод к обследованию.

Если причины утечки не установлены – проверять нужно генератор. Если силовой агрегат не подзаряжает аккумулятор, это определяется так:

  • Замерить напряжение на клеммах АКБ при отсутствии потребителей – при полной зарядке 12,6- 12,9 В.
  • Завести двигатель, включить потребителей – обогрев, фары, печку, произвести замер на клеммах АКБ – от 12,8 до 14,3 В.

Напряжение на клеммах меньше – генератор не подзаряжает аккумулятор.

Посмотрите видео, как проверить аккумулятор на утечку тока.

Нормальный ток утечки аккумулятора

Под утечкой тока подразумевают наличие тока, протекающего с шины питания на землю или в общий провод. Известно, что пусковая цепь замка зажигания питается от шины 15. Шина 30 питает всю автомобильную сеть с положительной клеммы аккумулятора. Выключенное зажигание не препятствует потреблению энергии другими приборами. Проверка аккумулятора на утечку тока проводится измерением с помощью мультиметра и визуальным обследованием состояния проводов.

Поэтому при большом токе утечки обследуют поочередно потребителей от шины 30:

  • Автомагнитола – на исправной магнитоле утечка составляет 10 мА.
  • Автосигнализация – охранное устройство потребляет до 200 мА тока, в зависимости от марки. Здесь есть обратная связь, приемопередатчик, GSM, но современные системы минимизируют допустимый ток утечки аккумулятора.
  • Блок управления двигателем питается от шины 30, его утечка составляет единицы миллиампер.
  • Климат-контроль, ABS, управление кузовом и другие системы управления суммарно допускают ток утечки в 10 мА.
  • Неисправный генератор полностью разрядит аккумулятор за 30 минут, в штатной ситуации утечка составляет единицы мА.
  • Влажные и грязные контакты создают токи электролиза, паразитные токи. При нормальном содержании проводов и контактов ток утечки составляет около 5 мА.
  • Саморазряд аккумулятора – это тоже ток утечки. Внутренний саморазряд вызывается качеством электролита, сульфатацией, разрушением пластин, и он может превышать все другие потери.

Норма тока утечки складывается с учетом всех потребителей в зависимости от типа марки автомобиля.

Большой ток утечки аккумулятора — проблемы

Поиск тока утечки

Большим током утечки, при котором требуется непременно найти проблемную точку, считают величину в 0,5 А. Потеря в пол-ампера за десять часов поглотит 5 А/ч, а оставленный на 4 суток автомобиль разрядится в ноль. Поэтому на длительную стоянку автомобиль оставляют с разомкнутой цепью.

Если в авто есть проблемный узел, в котором создается ток утечки, там обязательно начнется разогрев в транзисторе или микросхеме. Блок выйдет из строя. При утечке тока по проводнику не наступит возгорания, но может повредиться изоляция. Это и приведет к замыканию, интенсивному разогреванию в месте контакта и пожару.

Как найти утечку тока на аккумуляторе без прибора? В темное время суток остановить авто, открыть капот, закрыть дверь, но охрану не подключать. Снять провод с положительной клеммы и подождать 5 минут. Снова подключить клемму аккумулятора. Если искра проскочит мощная – утечка есть. Небольшое искрение – процесс естественный. Дальше следует измерить показатели и определить проблемное место.

Абсолютно точный признак утечки тока без измерения – за неделю стоянки свежий аккумулятор полностью разряжается.

Как найти утечку тока в автомобиле

как найти утечку токаЕсли вы считаете, что на вашем авто отсутствует утечка тока, то вы заблуждаетесь. Данный процесс присущ любому автомобилю, даже самому дорогому. В дело тут вступают законы физики, согласно которым любой аккумулятор постепенно разряжается. Ускорить его разрядку способен ток утечки, который способен, в наиболее тяжелых случаях, постепенно разрядить батарею практически полностью. Как же выявить и устранить утечку тока в своем автомобиле? Этим мы сейчас и займемся.

Нормы утечки тока

Принято считать, что утечка тока в норме, если ее значение находится в пределах 0,02-0,08 А. То есть, небольшой процент потерь обязательно будет присутствовать. Дело в том, что некоторые потребители требуют постоянной небольшой подпитки. Например, ЭБУ, магнитола, бортовой компьютер, сигнализация. Даже открытая дверь в авто является причиной повышенной утечки. Если же утечка в пределах нормы, то заряд АКБ быстро восстанавливается в процессе езды.

Причины повышенной утечки тока

Существует несколько причин, по которым ток утечки может значительно превышать норму. Вот основные из них:

1. Неудовлетворительный уход за состоянием аккумуляторной батареи. Если корпус АКБ грязный, влажный, имеет следы электролита, то такая батарея будет терять заряд наверняка. Следует содержать корпус аккумулятора в чистоте, регулярно протирать его насухо.

2. Окислы на клеммах АКБ. Со временем клеммы подвергаются окислению с появлением на них налета белого цвета. Он препятствует качественному соединению клемм с проводами, создает дополнительное сопротивление. Вот вам и утечка тока.

3. Поврежденная изоляция проводов. Даже какой-то один провод с нарушенной изоляцией, замыкающий на корпус машины, на порядок повысит утечку.

4. Нарушение контактов ламп с патронами, окислившиеся контакты, налет на контактных группах или цоколях ламп.

5. Плохие контакты проводов в местах соединений друг с другом. Такое возможно, если не была обеспечена качественная изоляция, в места соединений попала вода или они просто окислились.

6. Дополнительные приборы, подключенные к питанию автомобиля. Причем, некоторые из них питаются даже при выключенном двигателе. Это могут быть магнитола, видеорегистратор, БК, антирадар и другие.

Как найти утечку самостоятельно?

Приведем порядок действий водителя для поиска и устранения проблемы:

1. Необходимо включить мультиметр на измерение тока, выставив на нем значение 10 А.
2. В автомобиле отключаются все потребители, которые можно отключить.
3. Снимается минусовая клемма с АКБ.
4. В разрыв между минусом АКБ и снятым с АКБ проводом подключается мультиметр.
5. Замечаются показания прибора. Если они превышают 0,08 А на авто без сигнализации, то необходимо найти место такой значительной утечки. На машине с сигнализацией показания могут быть больше (до 0,12 А)

Поиск мест утечки тока

Подготовьте схему, на которой будут указаны все предохранители данной модели автомобиля. Далее, оставив мультиметр подключенным по приведенной выше схеме, нужно поочередно вынимать предохранители из их гнезд, следя за показаниями прибора. Если показания будут без изменений, следует вставить предохранитель на место и перейти к следующему предохранителю. Как только ток утечки покажет нормальное значение, цепь считается найденной.

Далее, следует изучить все подключенные приборы и всю проводку подозрительной цепи. Для удобства можно воспользоваться куском длинного провода, поочередно исключая разные участки цепи из работы. Так можно найти неисправность гораздо быстрее.

Вот таким способом можно достаточно быстро выявить и ликвидировать повышенную утечку тока в автомобиле.

Как определить утечку тока в автомобиле и найти её причину

Многие автолюбители сталкивались с ситуацией, когда относительно новый и исправный аккумулятор постоянно разряжается после стоянки в несколько дней. И даже после замены АКБ проблема не устраняется.

Это значит, что в электроцепи автомобиля происходит утечка тока, то есть на одном или сразу нескольких участках происходит непроизводственное расходование электричества из-за неправильной работы.

В данной статье вы сможете найти ответы на вопросы: Какие самые распространённые причины утечки тока? Как измерить объёмы тока утечки? Как определить источник утечки тока? И многие другие.

Проверка аккумулятора


Перед тем как приступить к поиску и устранению источника утечки тока необходимо удостовериться в исправности аккумулятора. Для этого нужно проверить напряжение, которое подаёт АКБ в электросеть автомобиля.

Проверка производится простым вольтметром или мультиметром. Необходимо отключить от аккумулятора клеммы и дать ему постоять около 2-3 часов, чтоб все химические процессы, с помощью которых вырабатывается электричество, прекратились. После этого достаточно плотно прислонить контакты измерительного прибора к клеммам АКБ.

Важно! Оптимальным напряжением считается показание в 12,65 вольт (+/- 0,05) – это значение максимально заряженного АКБ. Минимально допустимым для нормальной работы автомобиля считается 11,9 В.

Если у вас нет вольтметра или мультиметра, то можно использовать стандартный аккумуляторный зарядник. Как правило, эти устройства оборудованы встроенным вольтметром, пусть и менее точным.

Самые распространённые источники утечки тока


Если проверка АКБ показала, что устройство в порядке, а ситуация с быстрой разрядкой сохраняется, то причина в наличии тока утечки. Самыми распространёнными причинами данной неисправности являются:
  • Загрязнение контактов и клемм;

  • Повреждённая или устаревшая изоляция проводки;

  • Неправильно работающие потребители электричества (сигнализация, акустическая система и т.д.).

Как измерить утечку тока


Для измерения уровня тока утечки также потребуется всем доступный измерительный прибор и выполнение некоторых действий с аккумулятором. Процесс этой диагностики состоит из следующих этапов:

1. Отключение всех электрических устройств авто

Для этого необходимо отключить любые световые приборы (внешние и внутренние), магнитолу и любые другие электроприборы. Также необходимо вытащить ключ из замка зажигания.

2. Открыть капот и закрыть двери

3. Подключить амперметр

На измерительном приборе ручка должна быть поставлена на 10А. Подключение производится в разрыв массе, то есть необходимо отсоединить «минусовой» провод от АКБ, и один контакт прибора прижать к освободившейся клемме, а другой к снятому проводу.

Начинать измерения нужно примерно через минуту. Это связано с работой сигнализации: системе необходимо перейти в режим ожидания. Некоторые автосигнализации переходят уже через 6-7 секунд, другие остаются в активном режиме около 40 секунд.

Важно! Практически в каждом современном автомобиле во время стоянки происходит потребление электричества. Негативное влияние оказывает именно избыточное потребление электроэнергии в нерабочем состоянии.

Нормальным уровнем утечки тока считается значение от 0,15 до 0,5 Ампер. Максимально допустимым для нормальной работы АКБ специалисты считают утечку в 0,7А. Если измерения показали большее значение, то причина быстрой разрядки аккумулятора является именно избыточная утечка тока.

Как определить источник тока утечки


Существует несколько способов определения участков электрической цепи автомобиля, в которых происходит утечка тока. Мы расскажем об одном из самых удобных, но не менее эффективных.

Для проведения данной диагностики потребуется выполнить всё то, что необходимо для определения уровня утечки тока. После этого, не отключая амперметр нужно попасть в щиток предохранителей. Затем необходимо вытащить первый предохранитель и проследить за показаниями прибора, если уровень утечки сохраняется, то проблема не в данном участке цепи. Таким образом необходимо продолжать поочерёдно отключать и возвращать предохранители до обнаружения проблемного участка электросети.

Если панель предохранителей находится внутри салона, а закрепить контакты измерительного прибора не получается, то можно просто производить замеры после отключения каждого из участков цепи.

Заключение

Определение тока утечки не требует каких-либо специальных навыков или знаний. Однако устранение утечки тока лучше доверить профессионалам, даже если вы смогли самостоятельно определить проблемный участок электроцепи. Ремонт электропроводки автомобиля довольно сложный процесс и непрофессиональная работа может привести к ещё большим негативным последствиям.

Элемент 213419 не найден.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
