Как определить сечение кабеля: Таблицы по диаметру провода и сечению проводов: расчет допустимой мощности проводников – Как определить сечение кабеля по диаметру: таблица и советы | ENARGYS.RU

Содержание

Как определить сечение провода - способы определения сечения

Одной из важных и основных частей электропроводки являются кабели, проводящие ток. Для того чтобы все работало как надо, без коротких замыканий и расплавленных проводов, важно подобрать проводку так, чтобы она выдерживала напряжение. Убедиться в том, что провод надежный, безопасный и соответствует требованиям эксплуатации, можно рассчитав сечение провода. Если провод будет с недостаточным сечением, это может привести к замыканию и пожару в доме. Давайте разберемся, как определить сечение провода, чтобы избежать таких последствий.

Серьезный вопрос

Если у вас по плану замена электропроводки, то первым делом вам нужно определиться, какое сечение провода необходимо. Когда вы подсчитаете планируемую нагрузку на провод по току, сразу будет ясно, какое сечение нужно для нормальной работы. Для этой цели воспользуйтесь таблицей, которая находится ниже.

Подбор по токуПодбор по току

Допустим, подсчитав все, вы определили силу тока в 27 А. Выходит, что вам необходим двужильный провод, сечение которого составляет 2,5 мм

2. Вы пошли в магазин, купили хороший провод, с заявленным от производителя сечением в 2,5 мм2 и произвели монтаж электрических проводов. По истечении времени, когда система была запущена и работала, у вас отключается автомат на щитке. Это может говорить о поврежденной линии.

После того как вы осмотрите проводку, может выясниться, что было короткое замыкание. Причина проста – изоляция на проводе расплавилась из-за сильного нагрева. Но как же так? Вы же все сделали как надо, рассчитали, приобрели нужный провод. А все дело не в расчетах и вашей ошибке с подключением. Вся причина кроется в обмане. Да, именно в обмане, так как очень часто производители, изготавливающие провода, поставляют товар, который не соответствует заявленному сечению. К примеру, вы купили кабель с площадью провода в 2,5 мм2, но когда вы проверили его самостоятельно, оказалось, что сечение кабеля составляет всего 2,1 мм2, что меньше, чем необходимо вам по мощности. Вот и получается, что провод греется, и повышается риск возникновения замыкания.

Провод с поврежденной изоляцией

Провод с поврежденной изоляцией

Но зачем это делать фирмам по производству кабелей? Все дело в жадности, так как, понижая сечение провода, компания-производитель экономит довольно значительную сумму денег. Посудите сами: чтобы изготовить 1000 м проводов сечением в 2,5 мм2, понадобится приблизительно 22,3 кг меди. Но если сделать их с меньшим сечением, в 2,1 мм2, то на их производство потребуется 18,8 кг. Получается, что экономия в пользу производителя составляет 3,5 кг меди. А когда производятся большие объемы продукции, то эта цифра вырастает в разы.

Вот и получается, что определение сечения провода – важный и серьезный этап, который нужно выполнить при монтаже проводки. Таким образом вы сможете избежать плавления изоляции, замыкания и, как следствие, пожара.

Каким образом можно определить сечение кабеля

Итак, вы купили провод, давайте узнаем, как можно произвести замер его сечения. Для этой цели вам понадобится:

  • штангенциркуль;
  • калькулятор;
  • сам кабель;
  • канцелярский нож или стриппер для снятия изоляции.

Замер штангенциркулем

Замер штангенциркулем

Определяется сечение по диаметру провода. Давайте рассмотрим, как это сделать поэтапно.

  1. Возьмите провод и снимите с него изоляцию при помощи стриппера или канцелярского ножа.
  2. Используя штангенциркуль, измерьте диаметр провода.
  3. Теперь, вам придется вспомнить уроки геометрии в школе. Для того чтобы определить площадь круга существует определенная формула:

Sкр= π r2,

где число π = 3,14, а r – радиус провода.

Но вот тут у нас возникает проблема: при помощи штангенциркуля измерить радиус невозможно – только диаметр. Поэтому формулу нужно немного изменить под диаметр. Как нам известно, радиус – это половина диаметра. Чтобы наши данные подходили, формулу нужно переделать так:

Sкр= ( π d2)/4,

где d – диаметр жилы.

В таком случае формулу можно сократить, разделив число π на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Sкр=0,785d2

Осталось только подставить числа к формуле и получить площадь круга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если округлить, то в итоге искомое сечение получилось 2,2 мм

2.

Вот и все, как видите, много времени и усилий эта процедура не займет, однако она является очень важной частью работ по монтажу электричества. Ведь даже отклонение в несколько десятых миллиметра может сыграть злую шутку. Но как быть, если вы не электрик и штангенциркуля у вас под рукой нет? Не спешите бежать в магазин, есть простой метод вычисления диаметра с помощью подручных средств.

Простой метод определения диаметра

Метод определения сеченияМетод определения сечения

Все что нужно, есть у каждого под рукой. Для данного способа потребуется только карандаш или ручка и линейка.

  1. Первым делом возьмите провод, сечение которого нужно узнать, и снимите с него 300–400 мм изоляции по длине.
  2. Возьмите карандаш, ручку, фломастер или что будет под рукой, и намотайте на него провод. Для того чтобы добиться наиболее точного результата, витки должны быть подогнаны вплотную один к одному.
    Чем больше витков вы сделаете, тем точнее будет результат. Рекомендуемое количество – 10 и больше витков.
  3. Затем подсчитайте количество витков, которые вы намотали на карандаш, и запишите это число или запомните.
  4. При помощи линейки измеряйте полную длину посчитанных витков. К примеру, у вас получилось 19 витков, которые имеют длину 32 мм.
  5. Чтобы определить диаметр провода осталось только разделить длину на количество витков. Получается так: 32/19= 1,68 мм.

Вот и все, теперь осталось только подставить диаметр провода в формулу и получится сечение провода в 2,2 мм2. Такой результат можно считать точным при двух условиях: витки были намотаны вплотную, а их количество превышает 10 штук – чем больше, тем лучше. В результате вам не придется тратить лишние деньги.

Единственный минус такого способа: если жила с большим сечением, намотать ее на карандаш не получится.

Как измерять сечение, если провод многожильный

Многожильный многопроволочный кабель

Многожильный многопроволочный кабель

Хорошо, скажете вы, если провод один, вычислить сечение легко. А как быть, если он многожильный? Там таких отдельных проволок много, как узнать его в таком случае? Определить сечение многожильного провода не так тяжело как кажется. Все что нужно, определить сечение одной из жил.

  1. Для начала возьмите провод и снимите с него изоляцию.
  2. Теперь все проводки нужно рассоединить между собой и пересчитать их количество.
  3. Возьмите одну из жил и измерьте ее диаметр.
  4. Применив формулу, которая представлена выше, определите площадь одной жилы.
  5. Имея сечение одной жилы, можно узнать общее сечение. Для этого площадь одной проволоки умножьте на их общее количество. К примеру, у вас есть провод, состоящий из 15 жил. Вы узнали, что сечение одной проволоки составляет 0,2 мм2. Для того чтобы узнать их общее сечение, 0,2 нужно умножить на 15. Получаем: 0,2 × 15 = 3 мм2.

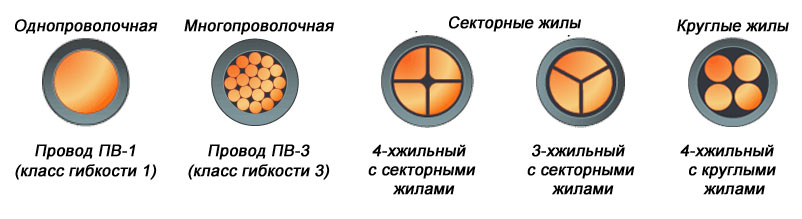

Различие между многожильным и многопроволочным кабелем

Различие между многожильным и многопроволочным кабелем

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они круглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм2, то, умножив его на коэффициент 0,91, получаем сечение 2,7 мм2. Вот и все. Сложного ничего нет, нужно только придерживаться инструкции.

Как видите, определить сечение провода под силу всем, кто умеет пользоваться формулами. Но, несмотря на простоту такой работы, она является одним из важнейших этапов, которые необходимо сделать перед тем, как проводить проводку по всему дому.

Читайте также:

Как заменить электропроводку своими руками

Как проложить электропроводку в гараже

Соединение проводов в распределительной коробке

Прячем провода в квартире

Видео

Подробнее о практическом значении сечения провода в видеоматериале:

Как определить сечение провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При замене электропроводки в квартире своими руками у многих возникает вопрос: «Как определить сечение провода или кабеля?»

Чаще всего граждан интересует сечение жил проводов или кабелей, которые необходимо проложить от этажного (подъездного) до квартирного электрического щитка, или от опоры воздушной линии до вводного распределительного устройства (ВРУ) коттеджа или дома. Не менее реже мне задают вопросы по определению сечения жил проводов и кабелей для групповых нагрузок или трехфазных двигателей.

На самом деле вопрос выбора сечения проводов и кабелей очень серьезный, т.к. при недостаточном сечении будет большая плотность тока в проводнике, и провод начнет греться, разрушая тем самым изоляцию провода. Вот пример неправильного выбора сечения жил кабеля для розетки. Посмотрите к чему это привело.

Если же мы хотим использовать провод большего сечения, то необходимо рационально его выбрать.

Для определения сечения провода или кабеля воспользуемся таблицами ПУЭ (табл. 1.3.4 — 1.3.11), где указаны длительные допустимые токи для медных и алюминиевых проводов (кабелей, шнуров) с различными видами изоляции (ПВХ, резиновая) и оболочками (ПВХ, свинцовая, найритовая, резиновая).

Специально для Вас, из перечисленных выше таблиц ПУЭ я создал одну общую таблицу, по которой Вы легко сможете определить сечение трехжильных, четырехжильных и пятижильных проводов и кабелей для однофазной (220 В) и трехфазной (380 В) нагрузок. Вам нужно лишь знать ток нагрузки или ее мощность.

Примечание: в данной таблице мощность рассчитана при cosφ = 1.

Останавливаться шнурах я не стал, т.к. при монтаже и замене электропроводки они применяются редко. Длительные допустимые токи для СИП проводов Вы найдете в ГОСТ 31946-2012 (отмененный ГОСТ Р 52373-2005), таблица 10.

Кстати, пользуясь случаем, напоминаю Вам, что провода марки ПУНП и АПУНП применять запрещено (переходите по ссылочке и читайте всю правду о них). Примеры несоответствий этих проводов заявленному сечению привожу не только я, но и посетители сайта.



Как определить сечение вводного провода (кабеля) для квартиры или частного дома?

Номинал вводного автоматического выключателя обязательно должен быть согласован в энергоснабжающей организации. Самостоятельно менять его номинал запрещено, т.к. это влияет на селективность срабатывания аппаратов защиты, установленных в цепи питания в ВРУ или ТП, а также на выделенную мощность для конкретной квартиры или дома.

Номинал вводного автомата можно узнать в энергоснабжающей организации или в выданных технических условиях (ТУ) на присоединение к сетям.

Предположим, что согласно ТУ, выделенная мощность для частного дома составляет 5 (кВт) однофазного питания 220 (В), а номинал вводного автомата должен быть 25 (А).

Как пользоваться моей таблицей?

Все очень просто. В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение таким образом, чтобы длительный допустимый ток кабеля превышал номинал вводного автомата.

Вводной кабель в дом планируем выполнить медным трехжильным марки ВВГнг и проложить открыто. Получается, что его сечение должно быть не менее 4 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х4).

Но здесь я рекомендую вспомнить про такое понятия, как «условный ток отключения» автомата. Более подробно об этом читайте в статье про время-токовую характеристику автоматов. Получается, что автомат с номинальным током 25 (А) имеет «условный ток отключения» 1,45·25=36,25 (А). При таком токе автомат в холодном состоянии отключится за время около 60 минут (1 час). А это значит, что при выборе сечения питающего кабеля это нужно учитывать.

В моем примере кабель сечением 4 кв.мм имеет длительно-допустимый ток 35 (А), а «условный ток отключения» равен 36,25 (А). В принципе, разница между ними небольшая — можно оставить и так. Но я рекомендовал бы применить вводной кабель на 6 кв.мм, у которого длительный допустимый ток составляет 42 (А).



Как определить сечение кабеля или провода для розеточных линий?

У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Единица измерения — Ватт (Вт).

Предположим, что нам нужно выбрать питающую линию для стиральной машины, мощность которой составляет 2,4 (кВт). Кабель планируем выполнить медным трехжильным марки ВВГнг и проложить скрыто. Получается, что его сечение должно быть не менее 1,5 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х1,5).

Если в эту розетку будет включена только стиральная машина, то выбранный кабель ВВГнг (3х1,5) можно оставить. Защитить этот кабель нужно автоматом с номинальным током на 10 (А).

Но я считаю, что нецелесообразно использовать розетку только для одной стиральной машины. Наверняка, Вы захотите включить в нее фен, электрическую бритву или утюг. Поэтому для всех розеточных линий я рекомендую прокладывать медный кабель сечением 2,5 кв.м., а линию защищать автоматом с номиналом 16 (А).

Как определить сечение провода (кабеля) для трехфазного двигателя?

Рассмотрим еще один пример. Допустим, у нас на даче имеется трехфазный асинхронный двигатель типа АИР71А4У2 мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля.

Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А).

Если бирка на корпусе электродвигателя отсутствует, то данные можно найти по справочным таблицам.

Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по моей таблице и находим необходимое сечение.

Получаем 1,5 кв. мм.

Сечение питающего кабеля для двигателя можно найти и по его мощности. Все аналогично.

В статье расчет сечения кабеля (провода) я подробно описал, как рассчитать сечение с помощью программы Электрик. А также я Вам рекомендую прочитать статью о том, как определить сечение кабеля по диаметру.

После определения сечения, необходимо переходить к выбору марки проводов и кабелей.

P.S. Надеюсь я Вам доступно изложил материал и теперь Вы сможете самостоятельно определить сечение провода или кабеля.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое сечение кабеля - Всё о электрике

Сечение многожильного кабеля

Подписка на рассылку

Когда используется кабель многожильный, который не соответствует заявленным характеристикам, изготовлен не по ГОСТу, могут возникнуть нежелательные последствия. Причем в продаже можно встретить кабели, на маркировке и упаковке которых указаны недостоверные показатели. Заявленное сечение может не соответствовать истинной цифре. Получается, что жила кабеля, купленного с учетом конкретной нагрузки, не справляется с током, который должна пропускать. В результате изоляция плавится. Риск возникновения аварийной ситуации, в том числе короткого замыкания, возрастает в разы. Чтобы подобного не произошло, нужно знать, как определить сечение многожильного кабеля.

Особенности расчета сечения однопроволочной (монолитной) жилы

Итак, вы приобрели кабель с однопроволочной жилой и решили замерить его сечение. Чтобы это стало возможно, для начала необходимо обзавестись штангенциркулем, калькулятором, стриппером для снятия изоляции и канцелярским ножиком. Установите сечение по диаметру кабеля. Для этого сделайте следующее:

• Снимите изоляцию с кабеля.
• Измерьте диаметр жилы (при помощи штангенциркуля).
• Вспомните школьную геометрию, а именно формулу, которая позволяет рассчитать площадь круга (токопроводящией жилы круглой формы):

S = π r2, где π = 3,14, а r — это радиус жилы.

Благодаря штангенциркулю можно узнать только диаметр, а требуется — радиус. Следует видоизменить формулу. Известно, что радиус составляет половину диаметра. Формула будет выглядеть так:

S = (π d2)/4, где d — диаметр жилы.

Для сокращения формулы можно поделить число π на 4. Получится стандартная формула для расчета сечения жилы по диаметру:

Произведем расчет на примере кабеля ВВГ-П 2х1,5, у которого диаметр жил при измерении штангенциркулем равен 1,35 мм. Подставляем значение в формулу:

S = 0,785*1,352 = 1,43 мм²

Из расчетов видно, что фактическое сечение жилы на 4,7 % меньше заявленного, что является допустимым занижением.

Выполнить расчет однопроволочного проводника, как показывает практика, несложно. Главное — быть внимательным и не перепутать диаметр с радиусом и наоборот.

Тонкости расчета сечения многопроволочной жилы

Не все кабели имеют однопроволочные жилы, и в таких случаях возникает вопрос: как определить сечение многожильного кабеля с многопроволочными жилами?

Осведомленность в вопросе о том, как замерить сечение многожильного кабеля, позволит быть уверенными в безопасности и надежности использования изделия. Здесь также все предельно понятно. Площадь сечения многожильного кабеля с многопроволочными жилами нужно измерять, отталкиваясь от площади одной проволоки из жил. Действуйте в следующем порядке:

1. Возьмите кабель и снимите с него оболочку и изоляцию с одной из жил.
2. Распушите жилу и пересчитайте все проволоки.
3. Произведите замер диаметра одной из проволок, из которых состоит жила.
4. Воспользуйтесь указанной выше формулой для расчета однопроволочной жилы. Это позволит вам узнать площадь одной проволоки.
5. Полученное значение умножьте на общее число жил.

Например, у вас есть кабель КГВВнг(A) 5х1,5. Зачистив, распушив жилу, замерив микрометром одну из проволок, а также посчитав количество проволок, получим следующие данные:

• Количество проволок — 28 шт.
• Диаметр одной проволоки — 0,26 мм

Для начала высчитаем сечение одной проволоки:

S = 0,785*0,262 = 0,053 мм²

Теперь полученное значение необходимо умножить на количество проволок в жиле — и получим сечение 1,378 мм²

Однако при расчете сечения многопроволочных жил необходимо также учитывать коэффициент укрутки проволок, который будет равен 1,053 для кабелей с многопроволочными жилами класса 5. В итоге получаем сечение жилы равное 1,45 мм² — фактическое сечение жилы также меньше заявленного на 3,3 %, что является допустимым.

Расчет сечения одножильного и многожильного кабеля может осуществить каждый желающий. Для этого необходимо лишь воспользоваться указанными выше формулами. Зная, как замерить сечение многожильного кабеля, удастся правильно выбрать изделие, и в итоге не возникнет никаких проблем. Поэтому перед проведением тех или иных манипуляций, связанных с использованием кабеля, обязательно производите данный расчет.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку многожильного кабеля по выгодным ценам.

Как определить сечение кабеля (провода) по диаметру

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

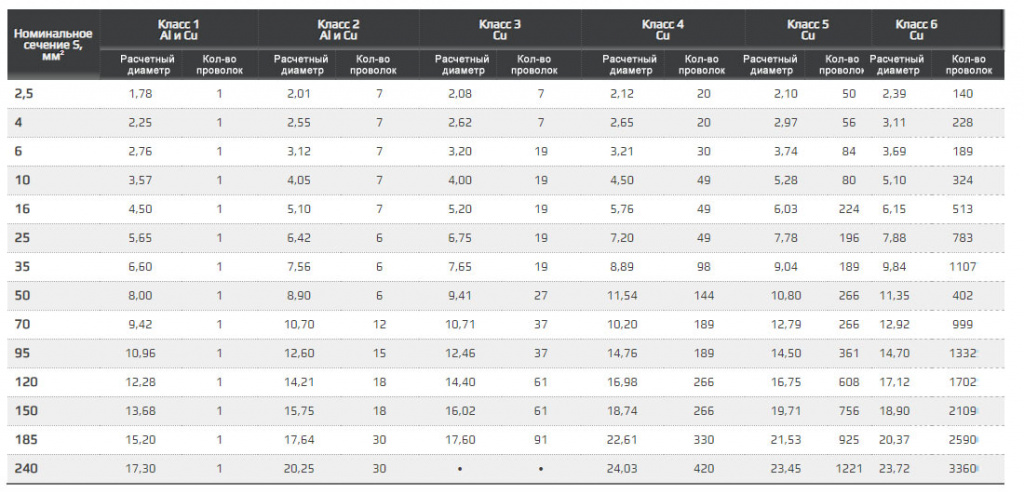

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника Сечение проводника
0,8 мм 0,5 мм2
0,98 мм 0,75 мм2
1,13 мм 1 мм2
1,38 мм 1,5 мм2
1,6 мм 2,0 мм2
1,78 мм 2,5 мм2
2,26 мм 4,0 мм2
2,76 мм 6,0 мм2
3,57 мм 10,0 мм2
4,51 мм 16,0 мм2
5,64 мм 25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Диаметр провода.

Для того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода, иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода и эффективно ее использовать на практике.

При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром. Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия. Также на прилавках можно найти провода, на которых совсем отсутствует маркировка, что изначально заставляет усомниться в их качественности.

1. В целях экономии. Например, завод сделал диаметр провода меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.

2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода, что невозможно определить невооруженным глазом.

И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.

Три основных способа определения диаметра провода.

Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.

Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).

Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.

После того, как вы измерили диаметр провода, необходимо провести подсчеты по следующей формуле:

Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.

Способ второй. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).

Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода.

Но при этом необходимо учитывать следующее:

  • чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
  • витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
  • проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.

Обратите внимание и на минусы данного способа измерения:

1. Измерить можно только сечение тонких проводов, так как толстый провод вам с трудом удастся намотать на карандаш.

2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.

Формула, о которой говорили выше, подходит для всех измерений.

Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.

{SOURCE}

Сечение кабеля по диаметру жилы

При покупке кабеля или провода определенной марки и макроразмера желательно проверять его фактическое сечение. На рынке случаи заниженного сечения достаточно часты – ведь это позволяет недобросовестным производителям экономить на металле, а монтажным организациям закладывать более дешевый кабель по цене дорого.

К сожалению, заметить отклонения в сечении без дополнительных измерений достаточно трудно. Наиболее простой способ – определить сечение кабеля по диаметру жилы. Зная диаметр жилы кабеля, можно рассчитать сечение по формуле либо воспользоваться готовой таблицей диаметров и сечений.

Измерение диаметра жилы с помощью штангенциркуля

Наиболее распространенный и удобный способ измерения диаметра жил – использование штангенциркуля или микрометра. Приборы бывают как электронные, так и механические. Если с электронными все понятно, то с механическими приборами нужно иметь навык работы. Рекомендуем посмотреть видео как пользоваться этими приборами для измерения диаметра жил.

Измерение диаметра жилы с помощью микрометра

Расчет сечения кабеля по диаметру производится на основе школьной формулы площади круга:

Формула расчета сечения жилы

Расчет сечения жилы - однопроволочной, многопроволочной, секторной

Так как жилы в кабеле бывают разного исполнения, то и способы определения сечения будут немного отличаться. Кабельные жилы могут быть монолитными или многопроволочными, или иметь, например, секторную форму.

Определение сечения однопроволочной, многопроволочной и секторных жил
Если вам необходимо измерить сечение однопроволочного кабеля (кабели 1-го класса гибкости, типа ПВ-1), то достаточно измерить диаметр жилы и рассчитать сечение по формуле площади круга.

Если необходимо найти сечение многопроволочного кабеля (типа КГ или ПВ-3), то нужно измерить диаметр и рассчитать сечение отдельной проволочки в жиле, а получившееся значение умножить на количество проволочек.

ИНТЕРЕСНО

Определить диаметр проволок жилы можно даже без специальных измерительных приборов. Для этого достаточно обычной ручки или карандаша и линейки.

При необходимости определить сечение секторной жилы достаточно знать высоту (радиус сектора) и угол сектора, который определяется в зависимости от количества жил в кабеле: 3-х жильный – угол сектора 120 , 4-х жильный – 90, 5-и жильный – 72, 6-ти жильный 60. Далее сечение вычисляется по формуле площади сектора.

Расчет сечения секторной жилы

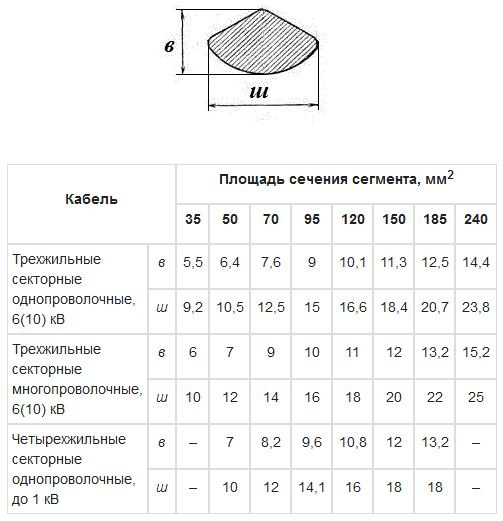

Также существуют  специальные таблицы сечения секторных жил по высоте и ширине сектора или по периметру сектора.

Таблица сечения секторной жилы по высоте и ширине

ВАЖНО
Как правило кабели с секторными жилами бывают только от 3-х до 6-и жил в диапазоне сечений от 25 до 400 мм2.

Таблица сечений по диаметру

Ниже готовая таблица сечений кабеля по диаметру в зависимости от класса жил в соответствие с ГОСТ 22483-2012.

Таблица сечений по диаметру ГОСТ

ВАЖНО
Стоит иметь в виду, что в таблице приведен номинальный диаметр кабеля, но производители имеют право выпускать фактическое сечение кабеля ниже номинального при условии, что сопротивление кабеля ниже максимально допустимого, указанного в ГОСТ 22483-2012.


Остались вопросы? Получи бесплатную консультацию в элмартс

Задать вопрос

Как определить сечение провода - определение жилы сечения кабеля

Очень часто в жизни каждого наступает момент, когда необходимо делать в доме ремонт. В этот процесс включается и монтаж новой или замена старой электропроводки. Чтобы понять, как определить сечение провода, следует продумать, что будет подключаться к данной сети.

Определение предназначения кабеля и его мощности

Провод на люстру

Например, провода, идущие на освещение (бра, люстра и подсветка у зеркала) требуют меньшей мощности, чем кабель, протянутый к розетке, поэтому сечение жил провода в это случае может быть меньшим. И освещение также отличается между собой – здесь влияет то, какой мощности вкручена лампочка, сколько их и так далее. Это же касается и розеток – к одной будет подключаться одно или два зарядных к мобильному телефону, а к другой – утюг, телевизор или даже сварочный аппарат (это уже зависит, какое помещение будет электрифицироваться).

Выбор диаметра сечения провода осуществляется не только при монтаже кабеля в стены (в штробы или инженерные ниши) и при укладке его снаружи (в пластиковые короба или при помощи другого крепления), но и тогда, когда речь идет о переносных удлинителях.

Провода на розетки

Такие удлинители могут быть разной длины. Их предназначение тоже может быть разным – они могут быть использованы как для освещения, так и для подключения электроаппаратов разной мощности (тот же электрочайник на кухне). Более того, сечение напрямую зависит от количества жил в кабеле, схемы подключения, наличия или отсутствия контура заземления и других факторов; также на это влияет и материал, из которого изготовлена жила провода – медь или алюминий. Важно и то, как выглядят провода:

  • круглые;
  • плоские;
  • двухжильные;
  • многожильные.

Как рассчитывается сечение провода

Что включает в себя последовательность расчета сечения жил провода? Вначале необходимо определить установленную электрическую мощность потребителей для данного помещения. Это определение можно выразить следующей формулой:

Pу = Pн1 + Pн2 + Pн3 + …

где Pу – установленная мощность, Pн1 – мощность конкретного потребителя. Определить это значение можно, посмотрев на паспорт или этикетку завода на изделии. Обычно такие сведения содержатся на задней стороне прибора.

Расчет сечения по формулам

Представим это на конкретном примере. Мощность обычного китайского электрического чайника составляет около 2 кВт. Та же стиральная машинка берет на себя около 2-4 кВт электроэнергии. Телевизор современного образца берет немного мощности, его не учитываем. Что ещё? А, да – холодильник. Ещё порядка от 1 до 3 кВт. Если есть микроволновая печь – тоже можно накинуть 3 кВт.

Теперь считаем по формуле мощность, которую должен выдерживать провод. В итоге получается приблизительно 10 кВт. И это только одна кухня и ванная. А ещё освещение с кучей лампочек в люстре, разнообразные подсветки, бра, электрические плиты и прочее. Пусть это всё — примерно 20 кВт во всём доме.

Следующим шагом будет определение по таблицам коэффициента спроса, обозначаемого в них как Кс. Для обычного жилого помещения он будет составлять (в зависимости от рабочего освещения, кВт) от 0.3 до 1. Возьмем для жилого здания показатель 0.8. Теперь, зная его и установленную мощность, можем высчитать расчетную мощность. Она представлена формулой:

Рр = Ру х Кс

где Рр – расчетная мощность.

Так, если у нас установленная мощность была 20 кВт, то расчетная будет уже 16 кВт.

Определяем расчетный ток Iр для данной электрической установки. Он будет равняться:

Iр = Ру/Uн

где Uн – номинальное напряжение в сети, равное 220 В.

Сила тока тогда будет равняться около 0.1А.

Определяем сечение жил провода из формулы:

S = Iр

Где ς – максимально допустимая плотность тока (значение определяется по таблицам). Следует знать, что для токов до 10А это значение следует брать как 15А/мм2, до 50А равным 10А/мм2, до 100А – 7-8А/мм2, ну а если ток свыше 100А – как 5А/мм2.

Обратите внимание! Если расчетное сечение провода S меньше ближайшего стандартного сечения, имеющегося в продаже в магазинах, то его следует округлить в большую сторону, сделав запас.

Выбор приборов автоматического выключения

Выбор УЗО по амперажу

При выборе автоматов и предохранителей нужно руководствоваться следующим принципом. Сила тока этих устройств должна всегда быть выше расчетной силы тока. Иначе автомат будет отключаться при любой нагрузке, превышающей его собственную мощность.

Последствия неправильного определения сечения провода

Если не обращать внимания при покупке провода на его сечение жил, то за это впоследствии можно поплатиться. Как? Понять это поможет пример движения электронов по проводу. Чем больше нагрузка – тем больше их движется. Чем меньше сечение провода, тем теснее электроды находятся друг по отношению к другу. Что происходит при их трении друг о друга? Сила трения вызывает тепло. Итог – провод с недостаточным сечением начинает греться.

Что это означает в быту? Провод, запрятанный в стену, может так разогреться, что начнет гореть. Получаем, в конце концов, поврежденную проводку, сгоревшие обои, а то и пожар в комнате или всей квартире. Чтобы этого не произошло, важно заранее определять сечение провода.

Видео

О практическом значении сечения провода смотрите ниже:

Как определить сечение кабеля? | Электрика в доме

Не всегда верный ответ на вопрос выбора сечения кабеля по току дают менеджеры фирм электротоваров, при котором не учитывают ряд факторов.

Расчет сечения кабеля для монтажа электропроводки

Например, при нагреве кабеля (во время длительного прохождении номинального тока), и в присутствии других кабелей, силовой кабель может нагреться на десятки градусов.

Эти обстоятельства существенно ухудшат сопротивление изоляции. В таком случае кабель должен иметь запас по току до 30% процентов. Так же выбор сечения зависит от того, где уложен кабель, идет он по воздуху, или в кабельном канале, штробе.

Возможные потери кабеля и провода

Учитывая повышенную температуру летом, значение максимального тока нужно умножить на 0,65 тех показаний, которые значатся в таблице №.2 и №3. Так же, в правилах устройства электроустановок имеется снижающий коэффициент для числа кабелей уложенных в лотках, и коэффициент, зависящий от окружающей температуры.

Длина кабеля и провода также несет некоторые потери электричества. Чем длиннее кабель, тем выше сопротивление и соответственно выше потери.

Потери в кабеле нельзя иметь более 5%. Такие потери электричества можно посчитать, зная номинальный ток и сопротивление кабеля.

Расчет потери кабеля

Еще проще посчитать потери по таблице №1.

Момент нагрузки медного кабеля выбранного сечением 1,5 при длине 18 метров и нагрузке 2 квт будет иметь 18 x 2 = 3 6 или 2 %. Когда потери больше 5% нужно брать электрокабель большего сечения.

В случае трёхфазной электросети, момент нагрузки нужно умножить на 3, при симметричных нагрузках (или одинаковых), момент нагрузки умножается на 2, — это на идеальных симметричных нагрузках (когда токи по фазам будут одинаковые, а ток на жиле N будет равен нулю) что можно добиться только на активных нагрузках.

∆ U, %

Момент нагрузки, кВт* м, для медных проводников в двухпроводной линии на напряжение 220 В при сечении проводника S, равном:

1,5

2,5

4

6

10

16

25

1

18

30

48

72

120

192

300

2

36

60

96

144

240

384

600

3

54

90

144

216

360

576

900

4

72

120

192

288

480

768

1200

5

90

150

240

360

600

960

1500

Таблица 2 выбора сечения кабеля для открытой проводки электрической сети
Сечение жилы кабеля, мм² Диаметр жилы кабеля, мм Проводка с медной жилой Проводка с алюминиевой жилой
Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В
0,5 0,8 11 2,4
0,75 0,98 15 3,3
1,0 1,12 17 3,7 6,4
1,5 1,38 23 5,0 8,7
2,0 1,59 26 5,7 9,8 21 4,6 7,9
2,5 1,78 30 6,6 11,0 24 5,2 9,1
4,0 2,26 41 9,0 15,0 32 7,0 12,0
6,0 2,76 50 11,0 19,0 39 8,5 14,0
10,0 3,57 80 17,0 30,0 60 13,0 22,0
16,0 4,51 100 22,0 38,0 75 16,0 28,0
25,0 5,64 140 30,0 53,0 100 23,0 39,0
Таблица 3 выбора сечения кабеля для скрытой проводки электрической сети
(в кабель-канале, трубе)
Сечение жилы кабеля, мм² Диаметр жилы кабеля, мм Проводка с медной жилой Проводка с алюминиевой жилой
Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В Ток, А Мощность, кВт при напряжении сети 220 В Мощность, кВт при напряжении сети 380 В
1 1,12 14 3,0 5,3
1,5 1,38 15 3,3 5,7
2,0 1,59 19 4,1 7,2 14 3,0 5,3
2,5 1,78 21 4,6 7,9 16 3,5 6,0
4,0
6,0 2,76 34 7,7 12,0 26 5,7 9,8
10,0 3,57 50 11,0 19,0 38 8,3 14,0
16,0 4,51 80 17,0 30,0 55 12,0 20,0
25,0 5,64 100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

Таким образом, для трехфазной сети также при потерях, нужно увеличить сечение кабеля, для кабелей при рабочих токах равных 0,5 относительно максимальных, нужна поправка, учитывающая уже не 5% потерь, а 4% потери электричества.

При расчете потери кабеля и провода, нужно учитывать еще и количество соединений, так как они тоже дают немалые потери.

Как выбрать сечение кабеля при монтаже электропроводки?

Выбор сечения провода в этом случае зависит от допустимой плотности тока дельта, которая измеряется в А/мм². Такая плотность тока показывает нагрузку провода, и зависит от условий эксплуатации, которые могут меняться от 2 А/мм² — для закрытой электропроводки и вплоть до 5 А/мм² случае если провода идут в несгораемой изоляции. Нужный диаметра провода можно определить по выбранному току и его значения плотности по следующей формуле:

В случае электрический проводки берется плотность тока дельта (Δ) равной 2 А/мм², и тогда выше приведенная формула преобразуется в:

Сечение провода можно найти по такой формуле:

Такое значение плотности тока 2 А/мм² выбирается с большим запасом потому что, электрическая проводка замуровывается в стену, и достать сгоревшую электропроводку из под штукатурки и финишной отделки стен, весьма непросто.

Сечение кабеля и провода для закрытой электропроводки, берется на 30% больше чем для открытой электропроводки, так как в скрытом варианте кабель практически не охлаждается.

Тоже интересные статьи

по мощности, току, с учетом длины

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Содержание статьи

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще - требуется только одно значение мощности или тока

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Отправить ответ

avatar
  Подписаться
Уведомление о
