Установка и настройка спутникового телевидения с мотоподвесом
Установка и настройка спутникового телевидения с мотоподвесом
Установка и настройка спутникового телевидения с мотоподвесом начинается с выбора места, где будет устанавливаться спутниковая антенна. Главное отличие от обычных неподвижных спутниковых антеннн соостоит в том, что мотоподвес предполагает движение спутниковой антенны по азимуту и углу места. При движении антенна не должна цеплять рядом находящиеся предметы. Также необходимо, чтобы близко растущие деревья не мешали прохождению спутниковому сигналу.
Сразу определимся. Спутниковая антенна с мотоподвесом не будет вращаться на 3600, а только максимум на 1200 в. Например, в европейской части России это будет движение с 900 в.д. до 50 з.д. Другие спутники невозможно будет принять, так как они уже будут находиться в другом полушарии.
Собираем обычную спутниковую антенну с одним конвертером.

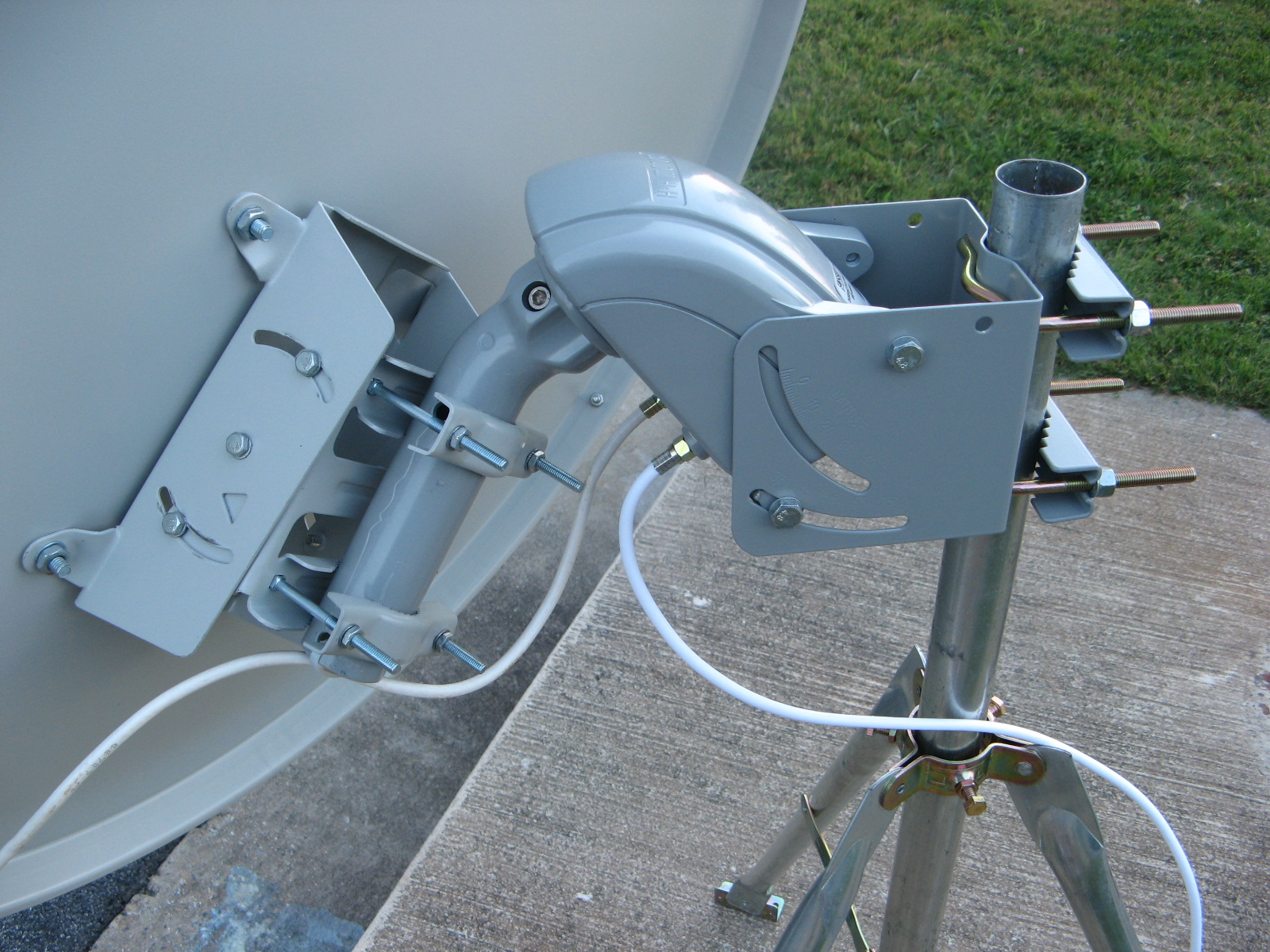

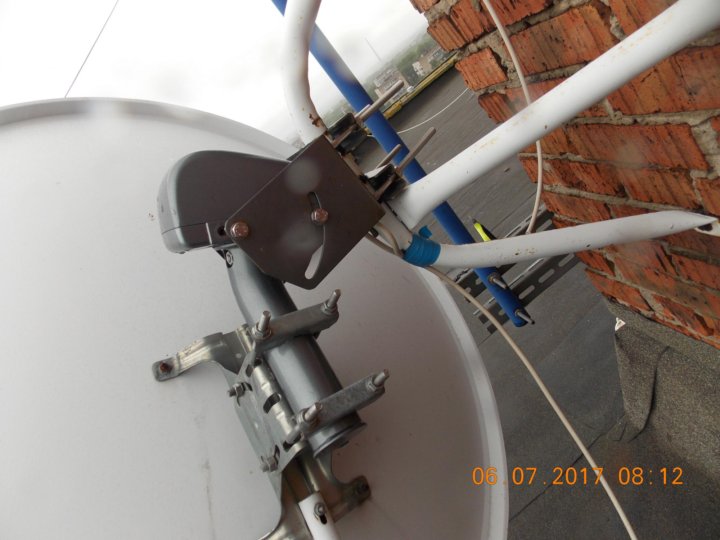

Далее спутниковую антенну нужно будет одеть на мотоподвес. Спутниковая антенна должна быть строго параллельна мотору.

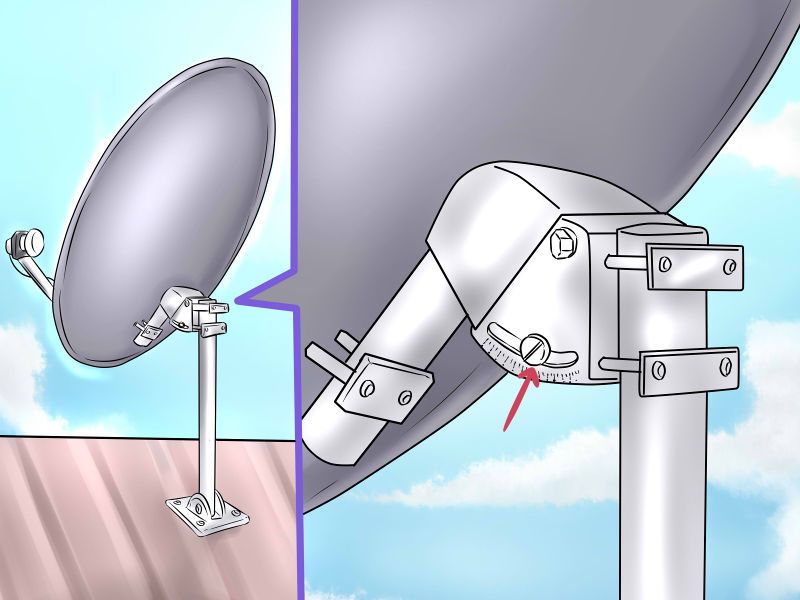

На мотоподвесе нужно выставить географическую широту вашей местности. Шкала широты на мотоподвесе называется «Latitude». Необходимо ослабить соответствующие болты, выставить широту и затем затянуть болты. Широту вашего местоположения, где вы будете устанавливать спутниковую антенну, можно узнать в Интернете, набрав в любом поисковике название вашего города со словом широта.
Теперь можно приступить к установке кронштейна, на который будет установлен мотоподвес с спутниковой антенной.
Главное условие при установке кронштейна, чтобы он был закреплен строго вертикально. Для выполнения этого условия используйте уровень и дополнительные шайбы.

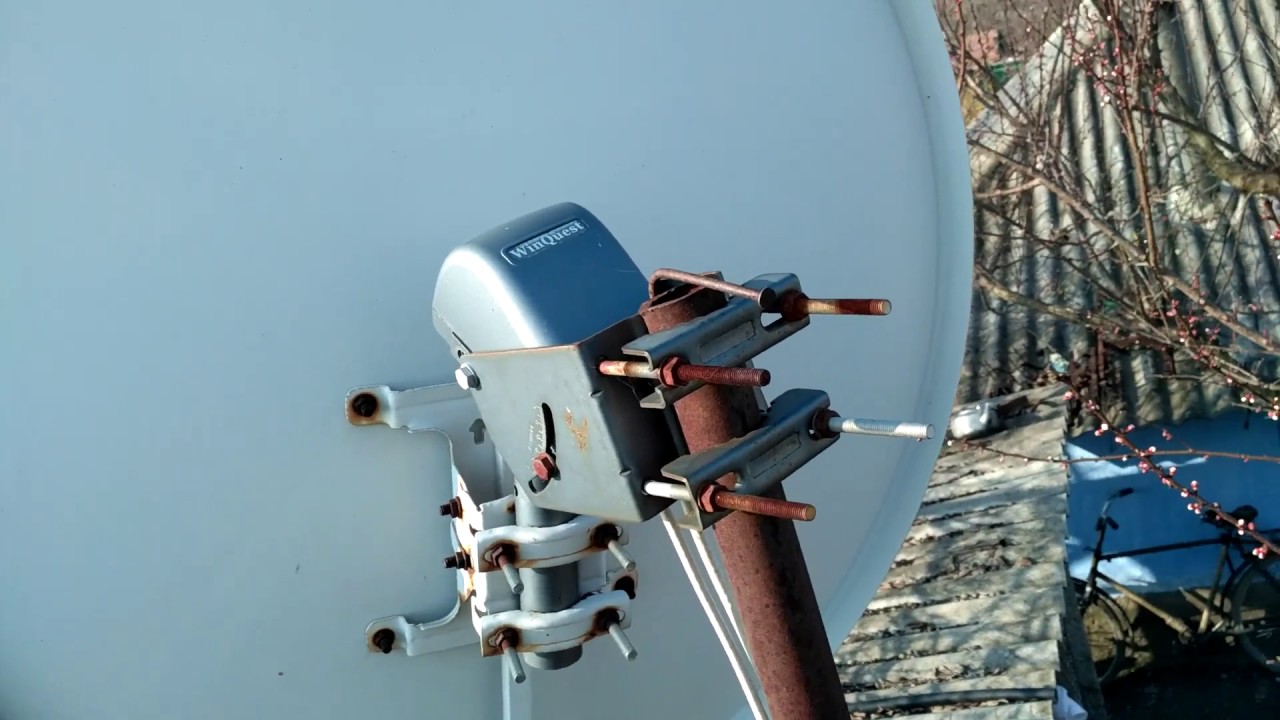

Одеваем нашу подвижную спутниковую систему на кронштейн. Соединяем кабелем спутниковый конвертер с мотором. Другим кабелем соединяем мотор с ресивером, который вы будете использовать для настройки.
Для настройки мотоподвеса на все видимые спутники в вашей местности необходимо найти самый высокий спутник для вашего города. Это будет ближайший к вашей географической долготе. Например, если долгота вашей местности 54.9302, то ближайший высокий спутник будет Ямал 402 55° в.д. Вначале нужно будет настроиться на него. Путем поворота мотора вручную, откручивая и закручивая гайки, но не самой спутниковой антенны, пытаемся настроиться на транспондер спутника Ямал 402 55° в.д. по сигналу уровень и качество в меню «установка антенны» спутникового ресивера.
Затем в меню спутникового ресивера в разделе мотор, где вы настраивались на самый высокий спутник, выбираем протокол «USALS», в настройках которого выставляем широту и долготу вашего местоположения. После этого нажимаем сохранить. Вы должны увидеть смещение мотора. Смещения мотора не будет только в том случае, если долгота самого высокого спутника и долгота вашей местности совпадет не только до градусов, но и минут, что маловероятно. Далее, вращая мотоподвес с тарелкой на трубе кронштейна и одновременно подымая и опуская по вертикали, пытаемся добиться максимального уровня и качества спутникового сигнала.
После появления максимального сигнала, затягиваем гайки на мотоподвесе и проверяем с помощью протокола «USALS» крайние спутники на востоке и западе. В идеале везде должен быть нормальный уровень сигнала после отработки мотора. Если вдруг сигнала нет в крайнем положении, скорее всего допущена ошибка в вертикальности кронштейна или проверьте положение шкалы «Latitude» на моторе, где должна быть широта вашего города.
Мотоподвес для спутниковой антенны должен работать на улице в любую погоду под дождем и снегом. Нет необходимости накрывать его чем либо, как делают некоторые люди. Благодаря качественным прокладкам резиновым вся электроника и механическая часть мотоподвеса надежно защичена от внешних атмосферных воздействий.
Установка настройка мотоподвес мотор спутниковой антенны
Мастер нашей компании может помочь с установкой и настройкой мотоподвеса (мотора) для спутниковой антенны. Для понимания, что же такое мотоподвес спутниковой антенны, необходимо сделать некоторые пояснения. Орбита спутников называется геостационарной и находится над экватором нашей земли примерно в 36 000 км.
Ну а если при настройке мотоподвеса посмотреть с земли из той точки, откуда мы хотим установить мотоподвес, то получится следующее:
Так вот мотоподвес спутниковой антенны заставляет двигаться эту самую спутниковую тарелку таким образом, чтобы она перемещалась четко по орбите спутников влево или вправо. Геометрия или конструктивная особенность мотоподвеса для антенн такова, что антенна как бы двигается только в одной плоскости, но на самом деле перемещаясь, принимает сигнал точно со спутников, на которые наводится.

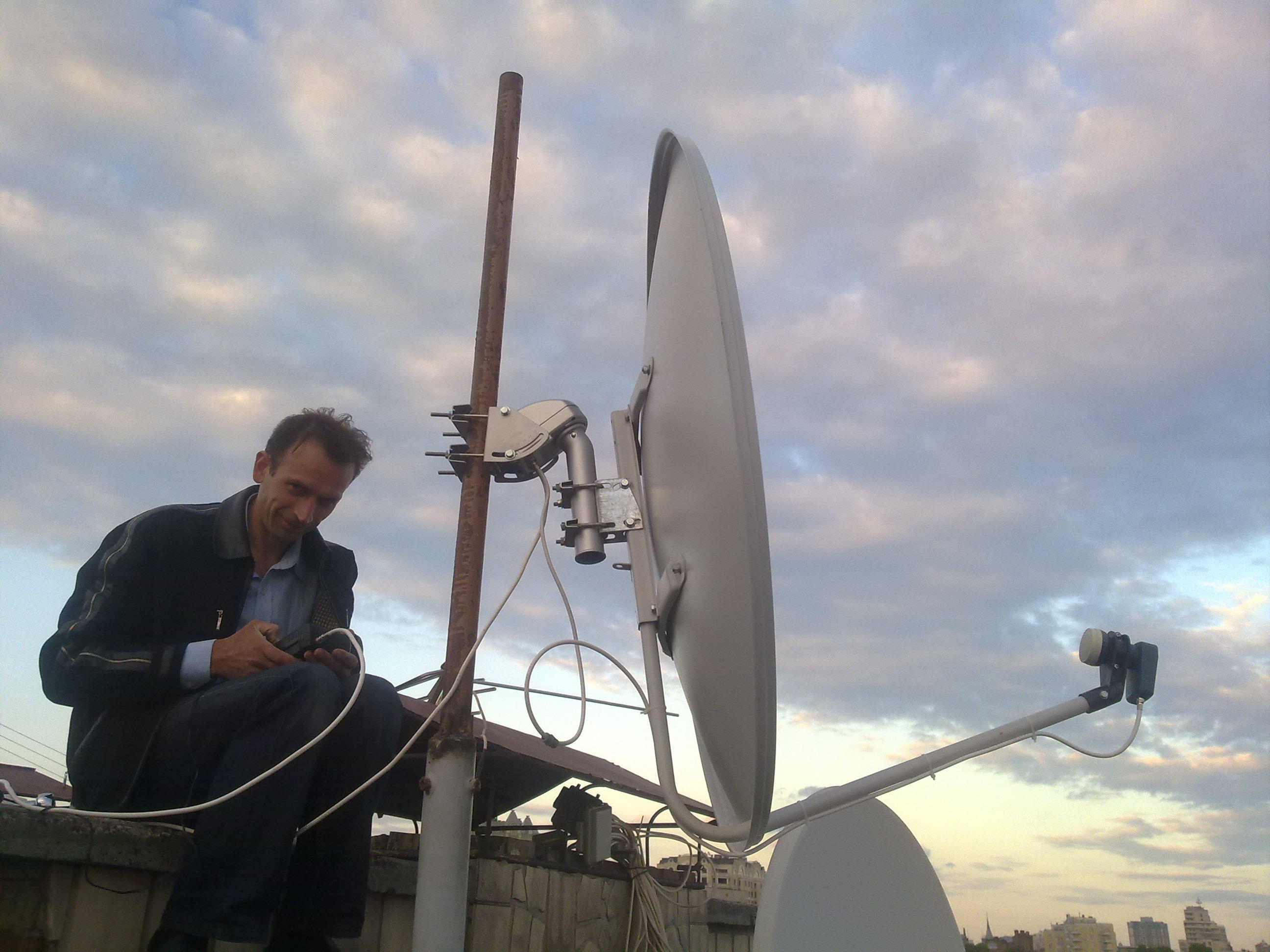

Конечно настройку мотоподвеса проще осуществить при наличии нормального профессионального прибора для настройки антенн, который покупать для разовой установки мотора антенны не имеет смысла.
Мы не будем описывать подробно, как установить мотоподвес, скажем только одно, данное занятие без соответствующего опыта и необходимого инструмента будет стоить большого количества нервов и в конце концов непонимания: «Почему же никак не настроить.»А если к этому еще прибавить мороз примерно в минус 25 градусов, то вообще становится весело! По опыту можно смело сказать, что настроиться на один то спутник у людей получается с трудом, а когда для настройки потребуются знания геометрии, то тут вообще говорить не приходится!
Доверяйте данную работу профессионалам своего дела! И в итоге вы получите качественную установку и настройку мотоподвеса (мотора) спутниковой антенны! Звоните! Постараемся максимально помочь с настройкой и установкой мотора! +7 (953) 145-58-99
Мотоподвес или мотор спутниковой тарелки очень интересное и полезное устройство. Чем оно так примечательно и для чего оно нужно, мы постараемся сейчас рассказать. Специфика работы спутниковых антенн заключается в том, что они принимают сигнал, который транслируется со спутников нашей планеты и для того чтобы его принимать нужно точно навести тарелку на спутник. Поскольку спутников в небе много и на каждом из них есть что посмотреть, хочется получить полноценное и разнообразное спутниковое телевидение с возможностями просмотра каналов на иностранных языках, которые транслируются в открытом доступе. И вот тут на сцену выходит мотоподвес спутниковой антенны. Именно с его помощью станет возможным прием сигнала с нескольких спутников на одну спутниковую тарелку. Установка мотоподвеса спутниковой антенны
Специалист имеет в своем арсенале множество приборов и инструментов, он поможет вам в решении этой задачи и установка мотоподвеса при таком раскладе действительно будет выполнена на высшем уровне и ваш мотор будет всегда бесперебойно работать. Для того чтобы смотреть бесплатные fta каналы со спутников, которые транслируются на иностранных языках, замечательно подойдет установка мотоподвеса. Имея такое устройство можно получить доступ к самым разным интересным спутниковым каналам и сделать свое телевидение чем-то уникальным и действительно полноценным. Настройка мотоподвеса спутниковой антенны
Настройка мотоподвеса может быть осуществлена для вас сразу при установке спутникового комплекта или же на ту антенну, которая уже есть у вас в наличии. Только здесь стоит помнить о том, что с помощью этого устройства вы сможете смотреть только открытые каналы и, соответственно, если это иностранное телевидение, его не получится принимать на спутниковые ресиверы российских спутниковых операторов. Поэтому настройка мотоподвеса подойдет и будет актуальна именно тогда, кода вы или хотите смотреть иностранные каналы и покупаете для этого спутниковый комплект с установкой или же у вас уже есть иностранные каналы, и вы просто хотите расширить их спектр таким способом. Настройка мотоподвеса мастером будет проведена качественно, и ваши спутниковые каналы будут очень хорошо работать в любую погоду и в любое время суток. 453 |
Нужно только определить, какие необходимо настроить спутники и заказать установку и настройку мотоподвеса для спутниковой антенны у специалистов.
Настройка мотоподвеса | Спутниковое телевидение
Начнем, как обычно, с теории.
Что бы понять, основной принцип установки и настройки мотоподвеса, нам надо знать, что будет происходить с положением спутниковой антенны при ее настройке на разные спутники. То есть, как будет изменяться положение самого зеркала спутниковой антенны в пространстве. Так что, включайте свое пространственное мышление, и вперед…
Давайте представим такой пример. Спутниковая антенна, с жестким фиксированным подвесом, уже настроена на определенный спутник. Предположим, что по каким либо причинам, мы решили перейти с этого спутника на другой. Для того, что бы это сделать, нам надо перенастроить зеркало этой спутниковой антенны, в направлении того спутника, на который будет совершаться переход.
Так как сами спутники, находятся на геостационарной орбите, которая, располагается по окружности нашей планеты, то траектория цепочки видимых с одной точки спутников, будет напоминать форму некоторой части окружности, то есть, дуги (Рис. 1).
Рис. 1 Дугообразная траектория движения спутников.
Получается, чтобы произвести переход на другой спутник, нам надо, перестроить зеркало спутниковой антенны, как в горизонтальном направлении самого спутника, так и скорректировать ее вертикальный наклон.
Так вот, принцип работы мотоподвеса, заключается в том, чтобы перемещать зеркало спутниковой антенны, одновременно, в вертикальной, и горизонтальной плоскости, ну и конечно же, точно по дугообразной траектории нахождения цепочки спутников.
– основные виды моторизированных спутниковых антенн
Существуют, два основных типа, моторизированной системы управления спутниковой антенной. Я имею в виду те, которые можно установить в наших домашних условиях.
Первый тип
моторизированной антенны
Первый тип моторизированной спутниковой антенны, об установке которой и пойдет речь в данном разделе, представляет собой единый блок управления антенной. В этом едином блоке совмещены в один корпус, сам электропривод, и электронная плата позиционера управляющая положением спутниковой антенны (Фото 1).
Спутниковый мотоподвес для офсетной спутниковой антенны.
Сейчас, более подробно, на этом типе мотоподвеса я останавливаться не буду, так как, с ним, мы достаточно подробно ознакомимся немного позже. Здесь, единственно, что хотелось бы еще сказать, это то, что данная конструкция спутникового мотоподвеса, отличается от своих собратьев, в наиболеепростой установке и настройке, почему и пользуется довольно широкой популярностью.
Позиционер и Актуатор
Спутниковый позиционер
– электронный прибор (Фото 1), который управляет исполнительным механизмом, и при этом держит в памяти позиции спутников, на которые, была произведена предварительная настройка. Современные позиционеры, управляются как с собственного дистанционного пульта управления, так и непосредственно через сам спутниковый ресивер.
Фото 1 Позиционер.
Спутниковый актуатор
– электромеханический привод (или электронно-механический), который приводит в движение зеркало спутниковой антенны (Фото 2). Управляется такой привод, позиционером.
Актуатор
(в переводе с англ. actuator – исполнительный механизм) – электромеханический (ну или электронно-механический) привод. Название может встретится как актЮатор.
В позиционировании спутниковых антенн такого рода подвеса, применяется один актуатор (для управления горизонтальным поворотом), или два актуатора (для раздельного управления горизонтальным положением и вертикальным наклоном антенны).
Фото 2 Спутниковый актуатор.
Принцип работы актуатора, достаточно прост. Под воздействием команды позиционера, актуатор начинает выдвигать внутренний цилиндрический шток, те самым как бы увеличивая свои размеры в длину (Фото 3 и Фото 4).
Фото 3 Спутниковый актуатор из изначального положения, начинает выдвигать внутренний шток.
Фото 4 Спутниковый актуатор с выдвинутым штоком.
Выдвигая цилиндрический шток, актуатор воздействует на элементы подвеса спутниковой антенны, которые, приводя в движение ее поворотный механизм.
Вот так, выдвигая вылет штока, на разную длину, актуатор и устанавливает антенну на нужный спутник. А позиционер, в свою очередь, запоминает, какая была длинна штока актуатора, на том или ином спутнике.
Как Вы наверное уже поняли, чтобы установить актуатор на спутниковую антенну, надо иметь при этом, специальный поворотный подвес. Можно в принципе, переделать жесткий азимутальный подвес, но в домашних условиях, думаю это сделать практически не возможно. Хотя… есть наверно и такие народные Кулибины.
Для такого варианта позиционирования спутниковой антенны, с одним актуатором, нужен специальный так называемый полярный подвес.
Так как, спутники находятся на геостационарной орбите, которая располагается по окружности нашей планеты, а траектория цепочки видимых с одной точки спутников, будет напоминать дугу, полярный подвес, позволяет при повороте спутниковой антенны вокруг оси опоры, описывать такую дугу (конечно же, для этого, нужна соответствующая настройка). Для такого подвеса, нужен всего один исполнительный механизм (то есть, один актуатор).
Существуют моторизированные подвесы, где используются два актуатора, так называемые двух координатные подвесы – «азимут-элевация», Здесь, одним актуатором, управляется положение спутниковой антенны в горизонтальной плоскости, а другим, ее угол наклона. Подвес такого типа, это самый идеальный вариант, системы позиционирования спутниковых антенн. Обычно, он используется на предприятиях связанных со спутниковым приемом сигнала, ну или самыми продвинутыми пользователями.
Двух координатные подвесы, имеют свою оригинальную конструкцию, по принципу работы, немного схожую с полярным подвесом, и управляются уже двумя исполнительными механизмами, то есть, двумя актуаторами.
Есть совмещенные модели актуаторов, в корпусе которых, уже находится позиционер, и нет надобности, приобретать его отдельно.
Далее, в этом разделе, пойдет речь об установке мотоподвеса H-H(горизонт-горизонт), на который устанавливается офсетная спутниковая антенна.
Данный мотоподвес, объединяет в одной конструкции – двигатель, редуктор, и элемент поворота полярной оси. Об установке и настройке именно такой конструкции мотоподвеса, и будет рассказываться в данном разделе.
Перед тем как рассмотреть конструктивные особенности одной из моделей мотоподвесов линейки «горизонт-горизонт», я думаю, будет не лишним, остановится на выборе спутникового оборудования, или вернее сказать на подборе этого оборудования. Это оградит вас, от неожиданных неприятных сюрпризов, которые, как обычно, могут привести к затруднениям в процессеустановки мотоподвеса, ну и конечно же при дальнейшей эксплуатации этого мотоподвеса (что в свою очередь, повлечет за собой излишние материальные расходы).
1. При выборе мотоподвеса, обратите внимание на максимально допустимый диаметр спутниковой антенны, которую можно установить на данную модель. Как правило, этот диаметр составляет 1,2…1,3 метра. То есть, получается как, меньший размер можно, больше нельзя. Такой диаметр, к сожалению, предполагает принимать сигнал только в Ku диапазоне. Если это вас устраивает, то данный тип мотоподвеса, Вам вполне подойдет. А если предполагается работать в C диапазоне, то тут диаметр антенны желателен не менее 1,5 метра. Поэтому, от «едино-блочного» варианта мотоподвеса, придется отказаться, и вместо него, придется приобретать так называемый «полярный подвес», с исполнительным механизмом и блоком управления.
2. Если Вы все-таки остановили свой выбор на этой модели мотоподвеса, то так же, обратите внимание, на диаметр коленообразной трубы (хобота), на которую, будет крепиться подвес спутниковой антенны (Фото 1).

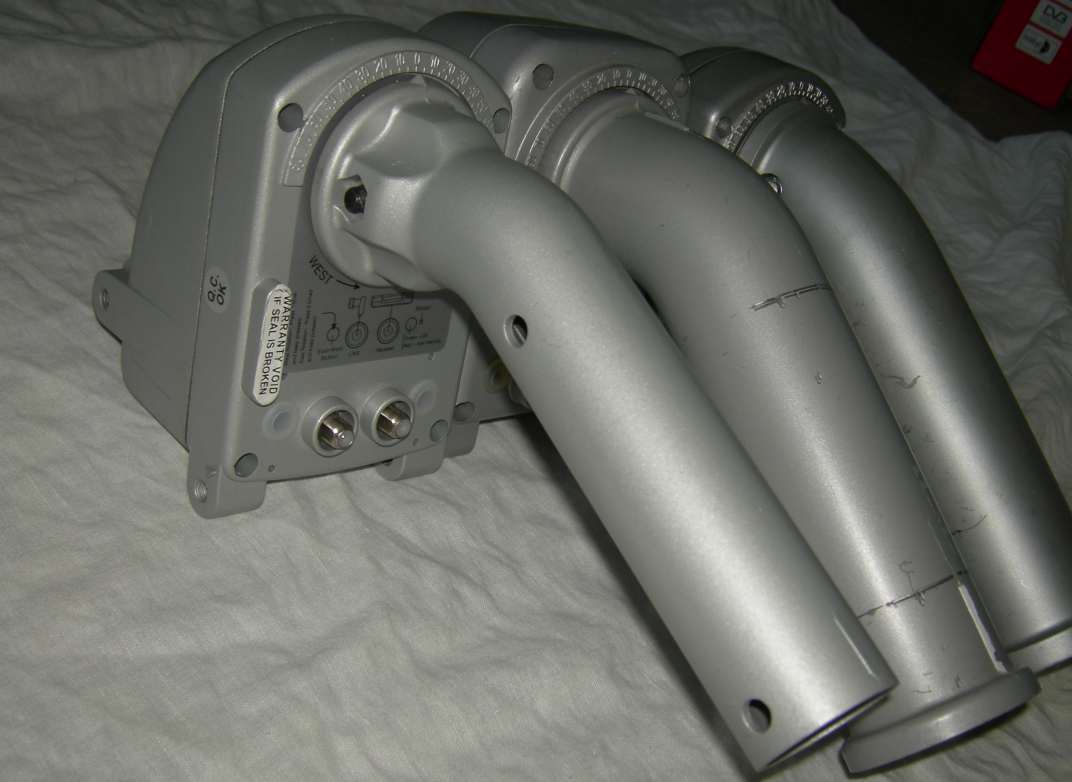

Фото 1 Коленообразная труба мотоподвеса (хобот).
В случае, если у вас уже стоит азимутальная спутниковая антенна, ну или имеется в наличии уже готовый полный комплект, то, следует обратить ваше внимание, на то что не все подвесы спутниковых антенн, своим крепежом, могут подойти на конкретную модель мотоподвеса.
Так, например, подвес азимутальной антенны изображенный на Фото 2,
Фото 2 Спутниковая антенна с узким крепежом.
просто-напросто не налезет своей крепежной скобой (Фото 3), на хобот мотоподвеса изображенного выше на Фото 1.
Фото 3 Несоответствие крепежной скобы спутниковой антенны, с диаметром хобота мотоподвеса.
В этом случае, скобу азимутального подвеса, придется выгибать соответствующим образом, или скорее всего, из-за нехватки ее длинны изготавливать другую, что весьма затруднительно будет сделать в домашних условиях.
3. При выборе спутниковой антенны, надо стараться максимально разгрузить сам мотоподвес от прилагаемого на него веса. Это можно сделать, купив антенну, изготовленную из более легкого материала, например, из сплава алюминия. Тем более, у такой антенны, будет еще один плюс. Так как, свойства отражения сигнала у алюминия выше, по сравнению с обычным металлом, то и КПД такой спутниковой антенны тоже будет выше. Но правда здесь, кроется и свой недостаток. Если при повороте зеркало антенны встретит, какое либо препятствие, алюминиевый корпус самого зеркала, может с легкостью деформироваться.
4. И в заключении, хотелось бы вот еще что порекомендовать. Чтобы мотоподвес служил как можно дольше, старайтесь приобретать модель с металлическими шестернями, это предотвратит внутренний механизм от быстрого его износа.
Continue Reading
Установка мотоподвеса — Ремонт телевизионных антенн прокладка ТВ кабеля
В последнее время, все большее количество пользователей спутникового телевидения, склоняются к установке тарелки с мотоподвесом. Было бы несправедливо утверждать, что это единственный эффективный вариант, так как и фиксированная спутниковая антенна — также предлагает довольно большой спектр возможностей в выборе телеканалов. Однако установка мотоподвеса, бесспорно делает использование спутниковой тарелки более функциональным, и внимание домовладельцев к данной возможности вполне объяснимо.
Для того чтобы технологический процесс установки мотоподвеса был более понятен, пожалуй имеет смысл начать, с непосредственного определения данного понятия. Обычная спутниковая тарелка, пред началом ее эксплуатации, вручную настраивается на определенный спутник. Благодаря данному действию, ваш приемник и получает корректный сигнал, который преобразуется в определенный набор телевизионных каналов. Однако для того, чтобы получить сигнал с другого спутника, придется проделать довольно сложные технические мероприятия.
То есть, опять-таки вручную, поменять направление спутниковой антенны, и настроить ее уже на другой спутник. Маловероятно, что есть смысл говорить о том, насколько это неудобно, и малоэффективно. В тоже время как установка мотоподвеса, позволяет поворачивать спутниковую тарелку в определенном диапазоне автоматически, и простым нажатием кнопки — ловить сигнал от того спутника, который в данный момент представляет для вас интерес.
Возможно кто-либо может подумать, что дешевле перенастроить тарелку вручную, однако не все так просто. Ведь в этом случае, придется откорректировать не только горизонтальное, но и вертикальное положение спутниковой антенны. А это длительный и трудоемкий процесс, после завершения которого, смотреть телевизор уже может и расхотеться.
Настройка мотоподвеса
И так мотоподвес выбран и установлен, и наступило время его настройки, без которой как Вы понимаете не обойтись. Для того чтобы понять принцип настройки мотоподвеса, порассуждаем немного об астрономии, а если говорить более конкретно — о геостационарном спутнике. Орбита на которой вращается данный спутник, располагается строго над экватором нашей планеты, что позволяет объекту вращаться с угловой скоростью — равной скорости вращения Земли. В результате расположение геостационарного спутника, при наблюдение с поверхности Земли, не изменяется, то есть говоря простым языком — он неподвижно «висит» в одной точке.
Количество данных спутников достаточно велико, что и позволяет незначительно поворачивая спутниковую антенну, принимать сигнал поочередно от каждого из них.
Разумеется, в данном случае есть определенное ограничение, которое определятся углом поворота тарелки.
Теоретически, ничего особенно сложного настройка мотоподвеса собой не представляет, при условии наличия специального прибора — и относительно небольшого объема знаний о том, как это делается. Поэтому если Вы в полной мере, отдаете себе отчет в том, что именно включают в себя данный мероприятия, услуги специализированной компании Вам явно не нужны.
Однако если Вам никогда не приходилось заниматься проведением подобных работ, и тратить долгие часы на реализацию сложного и трудоемкого процесса не входит в Ваши планы — наиболее оптимальным будет обращение в специализированную компанию.
Просто наберите номер оператора нашей компании — и уже вечером, Вы сможет легким нажатием кнопки на пульте, связаться с рядом геостационарных телевизионных спутников.
|
В этой статье речь пойдет о двух основных приводах спутниковых антенн — мотоподвес и актуатор. Оба устройства предназначены для перемещения спутниковой антенны по заданным спутниковым позициям, что-то вроде движка, вращающего антенну. Возьмем для сравнения мотоподвес фирмы «Big Sat», якобы сделанный в Германии, и актуатор фирмы «Geotrack» на 10 дюймов. На коробке мотоподвеса указано, что конструкция рассчитана на спутниковые антенны, диаметром 1.0-1.2 метра. Установка мотоподвеса производится на стеновую опору, а уже непосредственно на него производится установка антенны. Внешне он представляет из себя металлическую коробку и трубу, на которую крепится антенна (фото 1). фото 1 К преимуществам мотоподвеса можно отнести то, что он работает без позиционера, так как он снабжен встроенным блоком памяти, на котором хранится вся информация о позициях спутников. Причем питание мотоподвеса осуществляется от тюнера по кабелю к LNB, проще говоря он включается в разрыв между головкой и ресивером.
Второй вариант — это актуатор фирмы «Geotrack» на 10 дюймов (фото 3). Он устанавливается только на антенны с полярной подвеской и диаметром 0.9-1.2м, обеспечивая перемещение антенны по оси. Питание мотора осуществляется напряжением 36В. Плата управления у него отсутствует, вместо нее установлен вращающийся магнит и геркон (фото 4), который отсчитывает перемещение штока и передает импульсный сигнал на позиционер. Связь с позиционером происходит через 4-х жильный кабель ( две жилы на питание мотора и две на подключение сенсора), который хранит в себе всю информацию о позициях спутников ( фото 5)
Актуатор состоит из двух основных частей: выдвигающийся шток, внутри которого находится стержень с червячной передачей при помощи которой происходит перемещение, ( рис 6) и мотор с редуктором ( рис 7).
Оба варианта имеют преимущества и недостатки, но у мотоподвеса очень быстро образуется люфт в пластиковой шестерне, что дает ошибки при настройке на спутник. |
Для управления мотоподвесом необходимо использовать спутниковый тюнер с функцией поддержки режима DISEqC 1.2, а также есть возможность управления мотоподвесом вручную, для этого на корпусе мотоподвеса расположены две кнопки. На сегодняшний день почти все современные тюнеры имеют протокол DISEqC 1.2. Данная схема очень удобна при модернизации уже установленной азимутальной антенны с минимальными затратами.
Установка мотоподвеса. Настройка мотоподвеса спутниковой антенны.
Главная › Новости
Опубликовано: 15.10.2018
МотоподвесКак я уже упоминал, данный тип опоры спутниковой антенны, шел у меня в комплекте как штатный крепеж. На такую опору, удобно ставить мотоподвес, если угол стены, своим острием смотрит практически строго на геостационарный юг. В таком варианте, будет максимальный охват видимых с места установки цепочки спутников. Если это не так, то есть некоторый риск что зеркало антенны своим краем может упереться в стену, так и не дойдя до нужной точки.
При установке опоры на кирпичную стену, расположите ее так, чтобы крепежные отверстия находились по возможности ближе к центру поверхности кирпича, или хотя бы, не на самом краю. В противном случае, в самый важный момент (как ни странно, но это случается чаще, чем ожидаешь), край кирпича может отколоться, и сверло уйдет в сторону. После этого, спутниковую опору придется сдвигать на другое место, и начинать все сначала.
Работа мотоподвеса
После сборки спутниковой опоры, приложите всю ее конструкцию к стене, и наметьте карандашом, где будет находиться самый верхний анкерный болт (остальные два места под отверстия, размечать пока не надо). Просверлите кирпич где разметили, и установите в отверстие анкер. Затем, подвесьте опору, закрепив ее так, чтобы потом низ конструкции, можно было двигать вправо и влево ( Фото 1 ).
Фото 1 Установка опоры спутниковой антенны с мотоподвесом (1 этап).
Далее, с помощью уровня, выставьте строго вертикально, ту часть опоры, где будет крепится мотоподвес, настраивая ее вдоль стены. Здесь лучше пользоваться строительным уровнем, так как опять же, прямолинейный участок опоры, имеет сравнительно не большую длину.
Выставив опору вертикально по плоскости стены, отметьте карандашом, где будет находиться самое нижнее отверстие. Теперь, отведя опору в сторону, просверлите в месте, где сделали разметку. Отнеситесь к этому этапу, с особой тщательностью, так как если опора встанет криво, то в лучшем случае придется растачивать напильником отверстие в металлической лапе опоры, в худшем, сдвигать всю конструкции в сторону, заново переделывая всю работу, и сверля новые отверстия.
Чтобы, уменьшить риск ухода сверла в сторону, сначала делайте отверстие, победитовым сверлом меньшего диаметра, потом доводите сверлом, соответствующим диаметру анкерного болта. Если Вы пользуетесь «перфо-дрелью», в самом начале сверления, пока не пройдете примерно третью часть глубины отверстия, «ударник» лучше отключить.
Далее, вставляйте анкер, и с небольшим усилием затяните нижнюю лапу. На данном этапе, на надо выставить нашу опору в плоскости, которая, будет перпендикулярно стене ( Фото 2 ).
Фото 2 Установка опоры спутниковой антенны с мотоподвесом (2 этап).
Теперь, нужно определиться, в какую сторону надо отклонять опору, выравнивая ее в этой плоскости.
Для этого, приложим уровень к самой опоре, и определим, под какую лапу (верхнюю или нижнюю), следует подкладывать пластины или шайбы.
Таким образом, выровняв, вертикальное положение нужного участка опоры, можно разметить и досверлить отверстие под третьей лапой ( Фото 3 ).
Фото 3 Установка опоры спутниковой антенны с мотоподвесом (3 этап).
Теперь, можно затягивать все гайки (или винты). После этого, обязательно еще раз проверьте уровнем, вертикальное положение того места опоры, где будет стоять сам мотоподвес.
При установке подобного типа опор, старайтесь сразу все сделать точно. Если на вашей конструкции, тот отрезок трубы, куда крепиться мотоподвес, имеет сравнительно не большую длину, как в примере опоры описанной выше, то в случае не правильной настройки , спутниковую антенну с мотоподвесом снимать (так как сам корпус мотоподвеса, с его крепежом, будет мешать приложить уровень к месту установки). Если в конце этой установки, Вы захотите подрегулировать такую опору, то придется все этапы настройки мотоподвеса начинать сначала .
Далее, мы рассмотрим, что будет происходить, если вертикальное положение опоры спутниковой антенны, имеет наклон в ту или иную сторону.
