Как можно скрыть розетки на кухне около гарнитура – Расположение розеток на кухне под встраиваемую технику: сколько надо, как распределить

Содержание

5 ошибок расположения розеток на кухне

расположение розеток на кухнеВ современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

мощность электроприборов на кухнеПеред работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт

приборы и техника на кухне и их мощности квт и амперБезусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.111-3xfaz

Какой кабель выбрать для кухни

vvgls

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:111-50

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.111_77

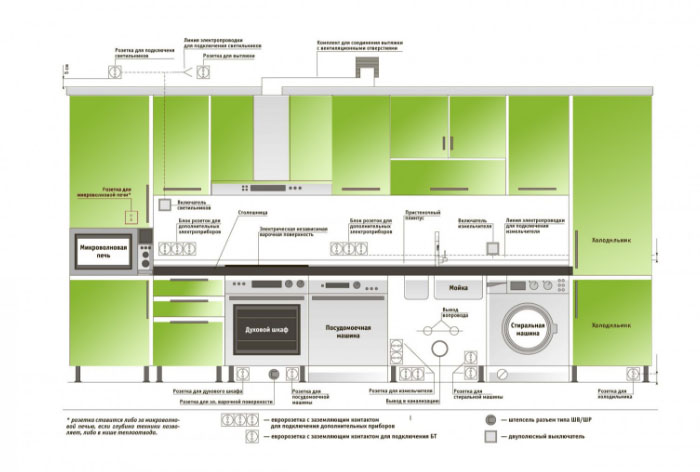

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.план расположения розеток на кухне

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.где и на какой высоте размещать розетки на кухне

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

сколько розеток требуется на кухнеСколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.розетка возле выключателя перед входом в кухню

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.розетки по краям рабочей зоны кухни

Сюда будет включаться электрочайник, блендер, миксер и т.п.дополнительные розетки на кухне

Расстояния и места размещения

расстояния и места размещения розеток на кухне высота установки схемаКогда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.планирование розеток на кухонном гарнитуре

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

подключение холодильника на кухне где лучшеДля холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.41

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.подключение холодильника от розетки на высоте рабочей зоны

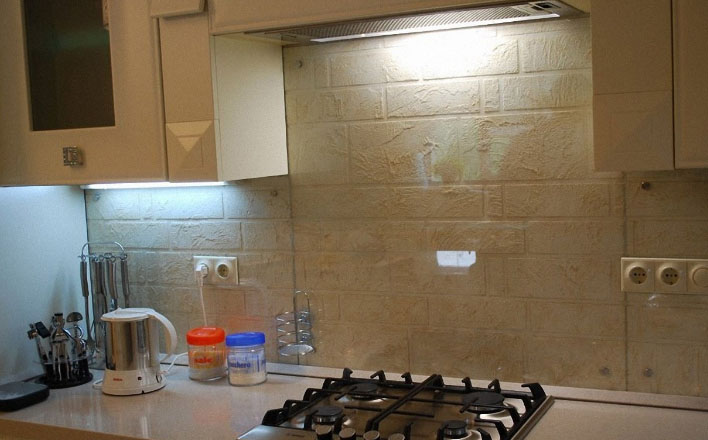

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.схема расположения и размещения розеток на кухне как правильно

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.места размещения розеток над столешницей

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.выдвижная розетка из столешницы

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

план схема подключения розеток на кухнеТакже вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.как подключить вытяжку от сети

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

как подключить варочную и духовку от сети 220ВПри наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.111_var

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки. 111_duh

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.подключение духовки и варочной в соседнем шкафчике

Если такой возможности нет, то придется подключаться от нижней группы.43

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

где нельзя ставить розетки для подключения посудомоечной машинкиСогласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.111_Posud

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.одна розетка возле обеденного стола

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:выбор кабеля и автомата УЗО для подключения варочной поверхности панели и духового шкафа

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводкирозетка шуко с контактом заземления
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухнеподключение посудомоечной машинки через удлинитель

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.дизайн проект расстановки кухонной мебели

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.розетка для подключения холодильника на кухне где лучше размещать

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.111_udlinit

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат. какие УЗО куда устанавливать

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.111_bjettokom

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.неправильное размещение розеток на кухне места где нельзя

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).111_roz

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит. где нельзя ставить розетки на кухне

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.прокладка трубы холодной воды до посудомойки

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

как установить и скрыть с соблюдением правил безопасности



Правильное обустройство кухни предполагает покупку и использование различной техники, работающей от электрической сети. Определиться с оборудованием нужно еще до ремонта, чтобы точно определить количество электроточек. Чаще всего розетки устанавливаются на кухонном фартуке, поскольку возле рабочей зоны хозяйки проводят больше времени. Поэтому их размещение необходимо тщательно продумать до мелочей. Из статьи можно узнать о правилах расположения, видах розеток и способах монтажа.

Особенности размещения

Определиться с количеством розеток на кухне, их видом и другими особенностями помогает заранее приготовленная схема. Главные правила размещения заключаются в технике безопасности. Основные из них:

  • розетки, которые располагаются за столами для готовки еды надо устанавливать на высоте 10 см от пола;
  • максимальная длина провода для питания не должны быть более 1,5 м;
  • при использовании встраиваемой техники нужно соблюсти 1 м радиуса от розетки до оборудования;
  • с внутренней стороны тумбочек и мойки можно устанавливать источники питания;
  • для вытяжки розетка ставится за шкафчиком, высота от его конца 5–10 см;
  • на фартуке кухонного гарнитура размещается основное количество электроточек для подключения небольших приборов. Оптимальная высота от пола составляет 1–1,5 м;
  • над мойкой и плитой монтаж розеток строго запрещен, их надо выносить в сторону на расстояние около 60 см.

В одну линию можно подключать сразу несколько видов техники, при условии небольшой их мощности. Предел возможностей для такого источника составляет примерно до 3–3,5 кВт.

Мощные устройства подключаются в отдельные розетки, под которые делают отдельную линию. При покупке рекомендуется использовать электроточки с возможностью автоматического отключения, что помогает перекрыть питание при утечке тока.

Освещение рабочей части

Кроме подключения техники в розетки, очень важным моментом является освещение фартука и подвод питания к нему.

Дополнительный свет оформляется согласно определенным требованиям, а именно п. 2.12 ВСН 59–88. Оно должно быть не меньше 200 лк, и подобное требование относится к освещению умывальника. Основное освещение в кухне должно быть 100 лк.



Реализовать подсветку возможно разными методами, тем более что в продаже есть любые варианты под вкусы клиента и стилистические требования.

К самым распространенным решениям относится:

  • установка дополнительного светильника на стене. В данном случае можно применять лампы накаливания, обычные или люминесцентные варианты и прочие. Реализация этого достаточно простая, но внешний вид не очень эстетичный. Согласно ПУЭ, для ламп накаливания обязательно должны быть предусмотрены защитные стекла, а монтаж делать над столами. Для люминесцентных видов применяют решетки;
  • использование угловых светильников. Вариант более привлекательный и интересный, для вида больше подходят люминесцентные лампы, которые ставятся одной частью к стене, а второй на днище навесного шкафа. За счет реализации удается замаскировать светильник;
  • монтаж точечных светильников. Они монтируются в навесные шкафы и зачастую применяют устройства с направлением 12В, поэтому надо дополнительно купить преобразователь, а установку делать за пределами мебели;
  • применение подсветки фартука. Этот вариант самый оптимальный, красивый и реализуется с дополнительным использованием стекла. Как сделать мебель с подсветкой, знает любой мастер, выбор идеален по эффективности и внешности, но стоимость — главный минус.

Естественно, розетки для освещения надо делать так, чтобы они были незаметны для глаз. Лучше всего монтировать их выше навесных шкафов или за ними, но в таком случае потребуется вырезать нишу в задней стенке для доступа к сети и подключения вилки.

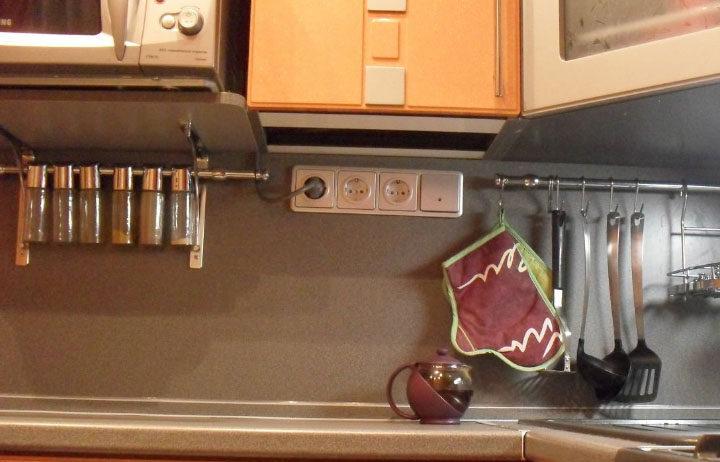

Розетки в рабочей зоне

Самый важный вопрос у владельцев кухонь — как сделать так, чтобы розетки не бросались в глаза, были удобными в использовании и в достаточном количестве.

Рабочая часть несет большую нагрузку, поскольку к электроточкам подключается много временных и постоянных приборов в виде чайника, мясорубки, блендера и т.д.

Лучше всего до ремонта определиться с количеством техники, которая есть и будет применяться постоянно и периодически, а к числу розеток добавить 20–30% запаса.

Чаще ставится не меньше 3 шт., но лучше разместить около 5 и более в зависимости от размеров кухни.

Стандартные

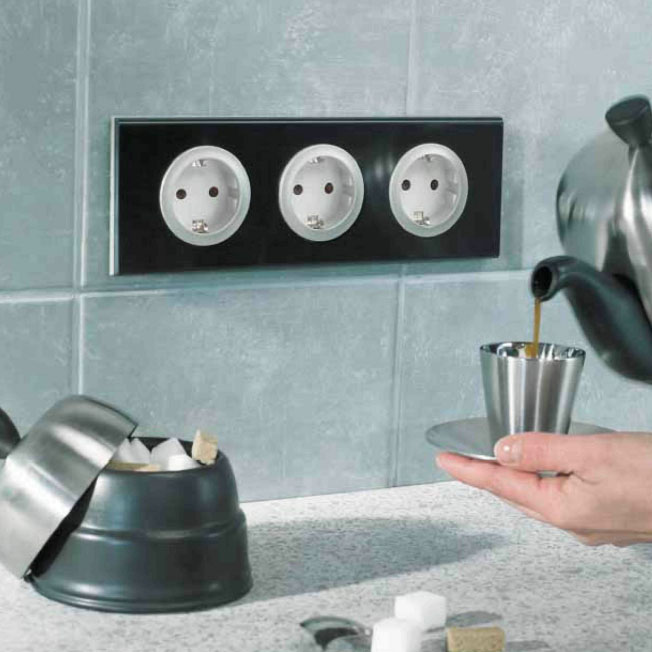

Проще всего для фартука подобрать стандартные розетки, которые не отличаются своими характеристиками от других, но есть несколько важных особенностей:

  • расположение сразу над столешницей усложняет процесс использования электроточками, кроме того, на них постоянно попадает мусор, что может приводить к неприятным результатам. Чаще монтаж проводится на высоте от 10 см от столешницы;
  • установка под самый верх фартука возле нижнего края навесных шкафчиков помогает немного скрыть розетку, а использование их весьма удобное;
  • если фартук окружен плитой с одной стороны и мойкой с другой, то расположение будет сугубо по центру;
  • в случае размещения с одной стороны фартука шкафа, можно делать монтаж электрической точки в углу, чтобы освободить немного рабочего места, а на тумбу ставить приборы в виде комбайна и прочей техники.

Технически подключение розеток не отличается от монтажа в других помещениях дома или квартиры.

Угловые

Многие не знают, как спрятать возле фартука розетки, чтобы они были незаметны для глаз. Хорошим выходом будет использование угловых видов, которые в большом ассортименте есть в магазинах. Главные особенности:

  • за счет углового расположения они монтируются сразу к стене и столешнице или навесной мебели, поэтому после обустройства их будет почти незаметно;
  • в качестве основного места для монтажа часто используется уровень столешницы, но при подобном расположении в них может попадать влага, мусор, поэтому лучше подходит верхнее крепление, исключающее короткое замыкание;
  • технически, подключение выполняется двумя методами, среди которых проведение скрытой линии прямо в стене или монтаж открытых проводов, проходящих под гарнитуром или за ним.

Лучше всего использовать способ скрытой проводки, поскольку провода будут под надежной защитой, это дешевле, если линия ведется во время ремонта.

В мебель

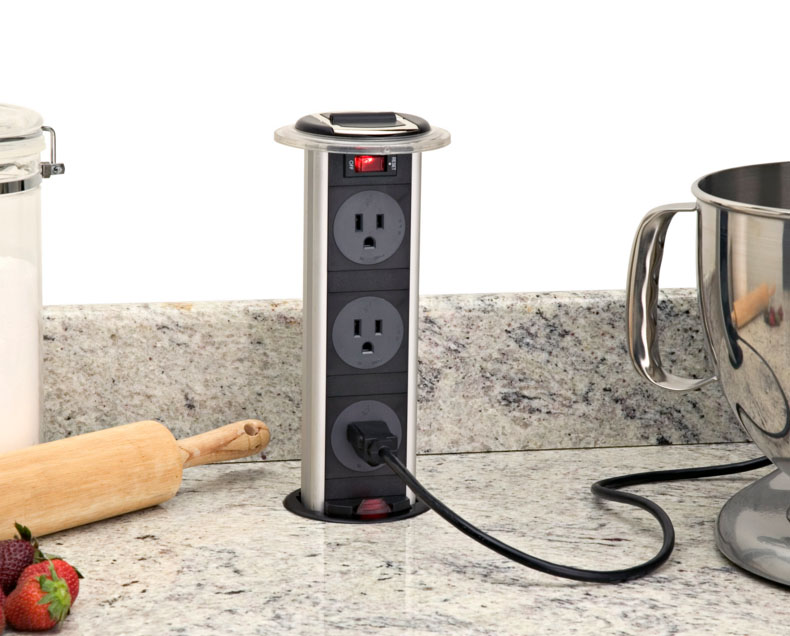

Кроме стандартного монтажа электроточек в фартук есть вариант покупки специальных установок для маломощной техники, которые устанавливаются прямо в мебель, столешницу. На практике методика используется довольно редко, поскольку есть много ограничений:

  • часто монтаж проводится в столешницу. Главные минусы способа — попадание влаги, грязи, даже при наличии защитных крышек, поэтому их надо ставить вдали от мойки;
  • следующий недостаток заключается в методе установке и ограничениями ПУЭ, согласно которым нельзя монтировать электроизделия в деревянные поверхности, а столешница является именно такой;
  • поставить розетку в столешницу проблематично, поскольку надо купить дополнительно закладные коробки из стали, которые исключат возгорание древесины. Провода тянутся по мебели, поэтому используется гофра из металла, исключающая пожар. На кухне может быть прорыв труб или сильная влага, поэтому все дополнительные элементы нужно правильно обустроить, чтобы исключить контакт электричества с влагой;
  • при монтаже готовых установок в мебель потребуется выделить место под мебелью для самой линии и короба.

Скрытые

Потайные розетки считаются новинкой на рынке, но не могут решить всех проблем. Это определенный подвид обычной электроточки, но с нестандартным механизмом, который при нажатии выдвигается, открывая доступ для подключения. В закрытом положении их почти не видно, они закрываются крышкой, что помогает сократить попадание грязи и влаги.

Главный минус данного устройства считаются номинальные показатели. Почти все производители делают скрытые розетки с номинальным током 6А, поэтому для аппаратуры свыше 1,5 кВт их не получится использовать.

Это важный параметр, а если его не учесть, то они быстро выходят из строя, для рабочей зоны кухни лучше использовать розетки от 10А.

При выборе лучше отдавать предпочтение моделям со стальным корпусом.

На сегодняшний день есть много вариантов по установке розеток в фартук или возле него. У каждого описанного метода и вида есть ряд плюсов и минусов, поэтому надо выбирать то, что нравится хозяйке.

Подготовительные работы

Популярное оформление кухни — стеклянный фартук. При помощи него можно зрительно увеличить пространство, а также создать атмосферу праздника.

Само стекло обладает рядом положительных сторон, но при установке надо учитывать все тонкости, среди которых отверстия для установки розеток. Если не вырезать их заранее, то монтаж в дальнейшем будет невозможен.

Сам процесс установки для любого материала фартука почти не отличается. Первоначально нужно подготовить инструмент и саму поверхность:

  • для крепления розеток придется работать перфоратором, коронками и долотом;
  • для проведения линий рекомендуется использовать трехжильный кабель с двойной изоляцией, диаметром 2,5 мм, подрозетники, распределительную коробку, сами розетки по 16А и более, дюбели и саморезы.

Высота установки рекомендуется такова, чтобы дети не могли доставать к электричеству и приборам. Как правило, монтаж в фартуке делается на расстоянии 1–1,5 м от пола, поэтому доступ ограничивается.

Определившись с количеством техники, розетками и нарисовав схему, надо перенести данные для электроточек прямо на стену с помощью карандаша. Очень важно понимать, из чего делается кухонный фартук.

В кафельной плитке или фанерном основании для установки нужно аккуратно вырезать отверстие. Больше всего сложностей со стеклянной рабочей зоной. В таком случае изготовителю фартука надо заранее дать параметры согласно схеме и расположению приборов.

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

  1. С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
  2. Установить на новые места коробки и закрепить их.
  3. Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
  4. Подготовленный кабель выводится в коробку.
  5. Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
  6. Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

  • проводку нужно подключить бесперебойно к сети;
  • во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
  • под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Возможные ошибки

Среди распространенных ошибок встречаются:

  • при самостоятельной работе не учитывается высота плинтуса на столешнице;
  • установка розеток до монтажа мебели без учета планировки и основной схемы расположения;
  • при пластиковом фартуке подрозетники нужно монтировать и фиксировать после установки самих панелей;
  • на кухонном фартуке обязательно нужно штробить стену, чтобы делать скрытую и защищенную линию;
  • размещение должно быть от 60 см от мойки и плиты.

Электричество — очень серьезный момент не только на кухне, но и в других помещениях. Во время ремонта и установки электроточек обязательно следует покупать качественные провода, розетки с нужными техническими параметрами, а для мощной и крупной техники ставить отдельные автоматы. Самостоятельный монтаж без нужных знаний исключается, дело нужно доверить профессионалам.

Что касается эстетического вида, то цветовая гамма подбирается индивидуально, в зависимости от основного стиля и пожеланий владельцев. На фото можно видеть, как сочетаются черные розетки на белом фартуке, можно делать их однотонными или контрастными. Все идеи оформления представлены на видео:



Понравилась статья? Расскажите о ней друзьям:

Как спрятать розетки на кухне, дизайн розетки и выключателя на кухне.

Розетки на кухне

К выбору и расположению розеток на кухне нужно отнестись внимательно. Чтобы потом не пришлось жалеть о нем, переставляя с места на место электроприборы.

В большинстве случаев розетки на кухне несут только функциональную нагрузку. Ведь без достаточного количества розеток на кухне делать нечего. Расположение гнезд для вилок должно быть в первую очередь удобным. И только во вторую очередь стоит задуматься об их внешнем виде и задаться вопросом «как спрятать розетку на кухне без потери функциональности?».

Для начала составьте список электроприборов, которые будут стоять на вашей кухне. Когда список составлен, прибавьте к нему еще розетки 2-3 на всякий случай. А теперь подумайте, для каких приборов можно использовать тройники и удлинители.

Вот список стандартных кухонных электроприборов:

  • электроплита;
  • электрочайник;
  • кофеварка;
  • холодильник;
  • миксер;
  • посудомоечная машина;
  • кухонный комбайн;
  • вытяжка;
  • тостер;
  • микроволновая печь.

Дополнительные устройства:

  • мебельное освещение;
  • электроподжиг газовых горелок;
  • телевизор;
  • подогрев пола;
  • стиральная машина;
  • утюг.

Понятно, что 16-19 розеток – явный перебор. Поэтому без четкой схемы размещения розеток никак не обойдись. Если план будет составлен грамотно, вы сможете обойтись 6-7 розетками или даже меньшим количеством гнезд.

Совет. Когда покупаете розетки, берите на 2-3 больше. Часто уже в процессе ремонта приходится устанавливать дополнительные розетки. Плюс, если одна из них выйдет из строя, у вас уже будет подходящая по цвету и стилистике розетка. Искать ее по магазинам и каталогам не придется.

Важные параметры электросетей

Подключение к электросети большого количества электроприборов требует выполнения ряда строгих требования к розеткам, выключателям и кабелям. Редко когда можно обойтись без капитальной переделки щитка.

Распределительный щиток обычно содержит в себе 5 предохранителей. Два из них рассчитаны на силу тока в 32 А, четыре работают с током в 16 А. Понятно, что к предохранителям на 32 А подключаются самые мощные устройства – это, например, электроплита. К ней проводится отдельный трехжильный кабель с площадью поперечного сечения не меньше 6 мм² (в стандартном обозначении 3*6).

К 16-амперным предохранителям электроприборы подключаются из расчета: 1 устройство = 1 розетка = 1 предохранитель. К такой розетке можно подключить стиральную машинку, холодильник, вытяжку и посудомоечную машину.

Как спрятать розетки на кухне?

Существует много способов. Рассмотрим самые популярные из них:

  1. Врезные и накладные розетки. Дизайн изделий – простой и эргономичный. Розетки устанавливаются в полости стен, столешницы, дверцы и стенки мебели. Изделия врезаются в плиты и стены толщиной 5-38 мм. Небольшая высота и нейтральные цветовые решения позволяют спрятать розетки в кухонном пространстве или органично вписать их в выбранный дизайн.

1.       Штепсельные вилки. Штепсельная вилка с супертонким корпусом – оригинальное решение. С ее помощью можно не только спрятать розетку за мебелью, но и использовать гнездо для вилки, которое в результате неудачного размещения оказалось недоступным.

1.       Встраиваемые в столешницу горизонтальные и вертикальные выдвижные розетки. Дизайном они, пожалуй, похвастаться не могут, но функциональность на высшем уровне. Плюс, спрятать розетку с их помощью не составит труда. Правда есть небольшая сложность. Чтобы установить такую конструкцию, нужно достаточно большое пространство для нее под столешницей.





1.       Красим розетки под цвет поверхности. Чтобы спрятать розетки, выберете их идентичными по цвету с поверхностью, на которую они будут устанавливаться, или просто покрасьте в нужный цвет.



Важен дизайн. Розетки и выключатели сделаны в одном стиле, который гармонично вписывается в оформление кухни? Просто отлично! В таком случае прятать их не придется. Оригинальные по дизайну розетки и выключатели наоборот могут стать стилистической изюминкой, которая только украсит вашу кухню.

Подходящую фурнитуру для электросетей вы можете найти в нашем магазине по ссылке «Розетки и выключатели ». Наши консультанты помогут вам выбрать модели, которые оптимально подойдут по дизайну и функциональным возможностям для вашей кухни.





Как спрятать розетки на кухне своими руками

Ремонт на кухне начинается с проектирования. На данном этапе важно не только продумать стиль интерьера и нахождение мебели, но и выполнить планирование размещения розеток. От правильной планировки зависит эффективное функционирование бытовой техники, безопасность и удобство работы в кухонной зоне. Установка розеток на кухне своими руками производится по правилам. Рекомендации специалистов помогут выполнить монтаж. А узнать, как спрятать розетки на кухне своими руками, поможет эта статья.

Цветные розеткиЦветные розетки оригинально смотрятся на кухне

Содержание

  • Грамотная планировка размещения розеток: как и куда их спрятать
  • Правила установки розеток и регламент работ

Розетки размещаются в зависимости от расположения бытовых приборов и конфигурации мебельных конструкций.

Грамотная планировка размещения розеток: как и куда их спрятать

розетки на кухне

Планирование размещения источников питания проводится перед ремонтом. В проекте учитывается, где будут находиться мебельные розетки и где разместиться оборудование.

Штробление стен под кабель и разводка производится до проведения отделки.

Определяется место для плиты, холодильника, вытяжки и посудомоечной машины.

Розетка кухни планируется под каждый электроприбор. При этом в зоне отдыха предоставляется возможность подключить зарядники или ноутбук.

Розетки представлены следующими разновидностями:

размещение розеток на кухне

  1. На открытом кабеле устанавливаются накладные розетки на кухне. При этом кабель проводится по поверхности потолка или стены. Характеризуются простотой крепежа  и качественной фиксацией.
  2. На одном уровне с рабочей поверхностью располагаются встраиваемые электрические гнезда. Они избавляют от необходимости проводить кабель через помещение и служат в качестве декоративного элемента.
  3. Переносные механизмы представляют собой конструкцию со специальным корпусом, который предохраняет прибор от внешнего воздействия. При этом используются удлинители с сетевой вилкой на конце.

Розетки в столеРозетки в столещнице — очень удобно на кухне

Сколько потребуется розеток

На этапе планирования определяется количество розеток. Для удобства кухонное оборудование разбивается на сектора:

  1. В нижнем секторе располагаются устройства, которые предназначены для габаритной техники. Это приборы, которые находятся под столешницей. К ним относятся духовки, посудомоечные машины, холодильник, а также розетки для варочной панели.
  2. Средний сектор применяется для подсоединения мобильной бытовой техники, которая используется на рабочей поверхности, но хранится в других местах. К такой технике относится комбайн или кофеварка.
  3. В верхнем  ярусе монтируется устройство для подсоединения кондиционера, вытяжки или телевизора.

Электроплита или холодильник должны быть постоянно подключены к сети. Кроме главных  источников питания планируются запасные. Для маленького помещения их может быть 3-4 штуки.

схема размещения розеток на кухне

Выбирая источники питания, стоит уделить внимание следующим моментам:

  • для кухни подбираются модели с влагозащитными свойствами, которые оснащены уплотнителями и крышками;
  • мощные предметы бытовых устройств устанавливаются на отдельных  проводках электрической сети, так монтируется розетка для варочной панели;
  • основные устройства монтируются с учетом количества крупной техники;
  • выполняются запанные источники питания;
  • если есть дети — выбираются устройства с пластиковыми шторками или заглушками.

Используется выдвижной розеточный блок, с помощью поворотного механизма устройства скрываются или открываются для использования.

РозеткиРозетки сделаны на красивом фартуке

Правила установки розеток и регламент работ

После выполнения плана с разметкой всех электроприборов, выполняется  монтаж. Источник питания для вытяжки крепится  под потолком. При этом устройство не должно соприкасаться с газовым отводом и монтируется на расстоянии не менее полметра от оконного проема.

Для некоторых интерьеров требуется спрятать розетки на кухне. При этом пространство не загромождается лишними элементами.

Отличается сложностью установка гнезда рядом с плитой. Для этого требуется повредить поверхность.

Чтобы не разбивать панели и стеновые поверхности, применяются разнообразные сетевые фильтры и удлинители, которые могут заменить тройные розетки для кухни.

розетки на кухне в стиле помещения

Есть определенные правила, регламентирующие монтаж источников питания:

  1. Минимальная высота размещения источников питания – это 20 мм от плинтуса.
  2. Для встроенной мебели применяются внутренние источники питания. Они устанавливаются внутрь ящиков или монтируется розетка в столешницу.
  3. Выключатели обустраиваются на высоте 500 мм от поверхности пола.
  4. Место для размещения розеток находится на расстоянии метра от электрооборудования.
  5. Устанавливаются запасные устройства. Их должно быть не менее трех.
  6. Соблюдается расстояние от электрического гнезда до газопроводной линии, которое равняется 50 см.

Монтажные работы производятся после общения со специалистом.

Размещение источников питания проводится с соблюдением рекомендаций:

  1. Нельзя устанавливать устройства рядом с раковиной и газовой печью.
  2. Электрические гнезда и приборы располагаются в местах труднодоступных для детей.
  3. Стоит позаботиться о водонепроницаемости проводов.
  4. Перенос розетки в панельном доме выполняется после осмотра комнаты электриком.

Угловая розеткаУгловая розетка — идеальный вариант

Последовательность монтажных работ: должна ли учитываться высота и другие параметры

Нельзя затрагивать вентиляционные, газовые и водопроводные линии при проведении электрики. Монтируются дополнительные розетки на входе в кухню. В свободном углу рекомендуется установить двойные гнезда.

Запасное устройство размещается под обеденным столом.

Для обычной розетки рекомендуется следующая последовательность установочных работ:

  1. Размечаются места под устройства на стенах и фартуке. Рассчитывается количество проводов от входящего кабеля.
  2. Накладная розетка отличается простотой монтажа, но при этом не безопасна. Поэтому рекомендуется внутренняя установка. Для этого выполняются по поверхности пути для проводов. Используется перфоратор и зубило.
  3. В местах расположения источников питания проделываются отверстия, которые соответствуют габаритам короба.закрытая розетка
  4. По проложенным штробам прокладываются провода, которые предварительно помещаются в специальную гофру. Это материал, который защищает провод. Затем монтируется короб из пластмассы.
  5. Устанавливается розетка и подсоединяется к электрической сети. Выполняется проверка работоспособности.

Процесс монтажа требует знаний в электрике и определенных навыков. Если опыта в данном деле нет, то лучше доверить установку специалисту.

Выполняя монтаж, стоит соблюдать некоторые рекомендации:

розетки на кухне встроенные в стену

  1. Гнезда оснащаются специальными крышками, которые предотвратят попадание в них воды или грязи.
  2. Разводка выполняется по предварительно составленному проекту.
  3. Угловые розетки позволяют экономить пространство.
  4. Если необходимо перенести розетку без повреждения стены, то кабель проводится по плинтусу. Данный метод не испортит декор кухни.
  5. Под силовые источники питания монтируются отдельные выключатели.
  6. Сечение проводов должно быть не менее 2,5 мм.
  7. Для электроприборов значение имеют вилки. Выделяются модели с прямыми штепселями и  с развернутыми на 90 градусов.

выключатели и розетки на кухне

Стоит помнить, что суммарная мощность электрических приборов не должна превышать норму допустимую для источника питания.

Оборудование с металлическим корпусом, которые могут контактировать с водой, предварительно заземляются и подсоединяются через дифавтомат. Некоторые источники питания при производстве оснащаются специальной защитой.

ПОСМОТРЕТЬ ВИДЕО

Обладая знаниями и навыками в электрике, можно установить розетки самостоятельно. Это позволяет выполнить размещение с учетом индивидуальных потребностей.

схема размещения и основные правила монтажа



Обилие бытовой техники — в частности, в зоне приготовления пищи — требует особого подхода к установке розеток на кухне и выбору их количества. Неправильные расчеты, упущение нюансов — все это чревато появлением ряда неудобств и дискомфорта в обыденной жизни.

Если еще 20–30 лет назад вполне удавалось обойтись двумя–тремя «точками», то в настоящее время ситуация существенно изменилась. Поэтому, планируя ремонт помещения, необходимо учитывать высоту и место расположения розеток, предполагаемую нагрузку и другие ключевые моменты, связанные с электрическими коммуникациями.

Что говорят нормативы

Любые электромонтажные работы — особенно, выполняемые своими руками — должны производиться с учетом действующих государственных стандартов и других регламентирующих документов. В них четко прописываются нормы относительно возможных мест размещения розеток. В ГОСТах 7397.0-89, 8594-80, 7396.1-89 и СНиПах 3.05.06-85 следует обратить внимание на следующие требования безопасности:

  • высота размещения розеток от уровня плинтуса должна быть не более 2 метров;
  • «точки» располагаются в местах, где исключается вероятность попадания на электрическую фурнитуру капель, брызг, пара и т.д.;
  • подключаемая бытовая техника должна находиться не более чем в 1 метре от предполагаемой розетки.

Безусловно, в стандартах и правилах гораздо больше информации, которую желательно изучить перед началом электрических монтажных работ.



Варианты розеток

Прежде чем запланировать установку выключателя с розеткой в ванную, туалет или кухню, необходимо определиться с видом соответствующей фурнитуры. Каждый вариант имеет свои особенности, достоинства и недостатки. Среди прочих, стоит отметить:

  • розетки накладного типа, активно используемые в домашнем ремонте, отличающиеся простым монтажом и непритязательным дизайном;
  • выдвижные «точки», являющиеся неплохой альтернативой предыдущему варианту. Они устанавливаются скрыто и предоставляют возможность одновременного включения нескольких бытовых приборов;
  • угловые розетки, обеспечивающие максимальное удобство эксплуатации за счет размещения их на стыках стен и мебели. Они производятся в одинарном или модульном виде;
  • встраиваемую электрическую фурнитуру, выделяющуюся особой эстетикой, привлекательностью, легкостью эксплуатации, функциональностью и надежностью.

Статья в тему: Выдвижные, встраиваемые, скрытые розетки в кухонный гарнитур и столешницу

Не стоит забывать, что, кроме традиционных розеток, имеет смысл предусмотреть отдельные разъемы для мобильных устройств: зарядки планшетов, телефонов, плееров и другой электроники.

Выбор количества и места размещения

Важно не только разобраться с местами установки розеток, но и определиться с их общим числом. Произвести соответствующие расчеты довольно просто. Необходимо учесть одновременное подключение всех потенциально используемых бытовых приборов. Это позволит получить количество требуемых «точек», к которому затем нужно добавить запас в 20–30%. Стандартно, в проектировании учитывается следующий перечень приборов:

  • электрическая варочная поверхность;
  • вытяжка;
  • духовка;
  • холодильник;
  • посудомоечная машина;
  • стиральная машина;
  • микроволновая печь;
  • чайник, миксер, тостер, кофе машина и т. д.;
  • телевизор, аудио-техника, пылесос.

Указанный список не является обязательным и может быть дополнен в индивидуальном порядке. В решении вопроса с местом и количеством размещения розеток следует учитывать общие нормативы и рекомендации.

Важно! Много электрических точек не бывает. Заложенный запас, однозначно, потребует дополнительных трат на прокладку проводов, выполнение канавок под закладку «точек», приобретение фурнитуры, однако вполне будет оправдан при добавлении в эксплуатацию новых устройств. Чрезмерно экономным хозяевам в последующем придется пользоваться удлинителями.

Ключевые правила

Ответить на многие вопросы по правильной установке розеток помогут утвержденные государственные нормативы, на которые и необходимо опираться в процессе выполнения электромонтажных работ. Начинать рекомендуется с расчетов, учитывающих эксплуатацию конкретных приборов и их ориентировочную мощность.

Следует обратить внимание, что в каждом случае соответствующие показатели носят индивидуальный характер, однако, в целом, нижеприведенная информация позволит получить ориентировочное представление относительно предполагаемой нагрузки:

  • стиральная машина 1.5–2.5 кВт;
  • холодильник до 1.0 кВт;
  • бойлер от 1 до 2.5 кВт;
  • посудомоечная машина 1.5–2.5 кВт;
  • варочная поверхность до 7–8 кВт;
  • электрическая духовка до 2.5–3 кВт;
  • микроволновая печь до 1.5 кВт;
  • чайник — 1–2 кВт.

Указанные предметы создают основную нагрузку, и именно на нее необходимо опираться в расчетах. Другая мелкая бытовая техника, такая как миксер, кофеварка, тостер и т.д., в среднем потребляет от 250 до 800 кВт и существенно не повлияют на конечную картину.

Нюансы расположения

Многие до конца не понимают, как правильно спроектировать розетки так, чтобы при их использовании не «выбивался» автомат и не планировались лишние «точки». Обычно закладывается кабель сечением 2.5 квадрата, рассчитанный на нагрузку до 3.5 кВт и защищаемый автоматическим выключателем на 16 Ампер. Именно два последних значения должны играть определяющую роль в расстановке и выборе количества розеток.

Количество линий необходимо выбирать с двойным запасом. Условно кухонное пространство разделяется на зоны, в которых будут использоваться конкретные приборы. Общая их мощность должна укладываться в характеристики провода и количество розеток с учетом 50% от максимальной нагрузки. Поэтому вполне нормальным подходом считается прокладка 4 и более линий, каждая из которых отвечает за работу определенной группы бытовых приборов.

Особо требовательные потребители — например, варочная поверхность, бойлер и духовка — нуждаются в отдельном подведении провода, с учетом предполагаемой нагрузки. Соответственно, на них выводится и своя автоматическая защита в электрическом щите. Все бытовые приборы, имеющие металлический корпус, в обязательном порядке заземляются и защищаются посредством использования УЗО или дифференциального автомата.

Высота установки розеток в зоне кухонного фартука должна быть не менее 10–15 сантиметров от столешницы. Это делается с целью предотвращения попадания на фурнитуру капель, брызг или жира. Относительно розеток посудомоечной машины или холодильника необходимо отметить, что они должны размещаться сбоку от техники, на расстоянии от 20 сантиметров.

Недопустима установка «точек» над раковиной, плитой, рядом с трубами отопления, водоснабжения. В «мокрых» зонах желательно использовать фурнитуру с резиновыми крышками и уплотнителями.

Выбор схемы расположения розеток

Работы необходимо начинать со схематического изображения комнаты, размещения на плане бытовых приборов, обозначения их мощности. Куда и сколько розеток ставить, подскажет соответствующий графический расчет.

С классическими стандартными схемами можно ознакомиться в сети и взять их за основу собственного будущего проекта. От грамотности и правильности принятого решения зависит удобство и эстетическая привлекательность итогового результата.

Важно! Выбор места и высоты расположения розетки должен учитывать индивидуальные пожелания человека, эксплуатирующего помещение. Изначально стоит встать возле рабочей поверхности (если она уже есть) и постараться дотянуться до места, где планируется размещение розетки. Именно так определяется оптимальная и наиболее комфортная высота расположения электрической фурнитуры.

Изначально необходимо схематически изобразить будущий или имеющийся кухонный гарнитур. В идеале, на плане должны быть представлены все шкафы и полочки для того, чтобы точно определить место установки розеток. Линейные размеры каждого предмета выполняются в масштабе.

Начинать рекомендуется с крупной бытовой техники, поскольку она будет располагаться стационарно. В идеале, лучше воспользоваться профессиональной схемой мебельного гарнитура, которая разрабатывается при заказе мебели.

Существуют раздельные и совместные варианты установки духовки, варочной поверхности. Первое исполнение является наиболее предпочтительным и целесообразным. Розетки желательно устанавливать или в соседнем шкафчике, на расстоянии 10–15 см от его края, или же в 15–18 см от пола, доступ к таким элементам освобождается путем снятия выдвижного нижнего ящика. В любом случае, должен обеспечиваться быстрый и свободный подход к месту подключения бытовой техники. Если духовка монтируется в колонну, розетка под нее размещается в соседнем или нижнем шкафу.

Питание для холодильника должно выполняться с учетом рекомендаций производителя этого устройства. Категорически не допускается использование удлинителей и переходников. Стоит учитывать, что обычно длина провода холодильника не превышает 100 см, поэтому данный параметр должен стать основой для выбора будущей розетки.

Не рекомендуется размещать питание за бытовым прибором, особенно в случае со встраиваемой техникой. От поверхности пола «точка» выполняется не менее чем в 25–75 см и в 15–25 см от самого прибора.

Важно! Если планируется установка отдельно стоящего холодильника, допускается размещение розетки за ним. Решение не особо практичное, однако имеет право на существование. Кроме того, некоторые приборы идут с отдельным подключением морозильной камеры, а это означает, что потребуется, как минимум, еще одна дополнительная розетка.

С целью удобного и простого подключения водопровода и канализации для посудомоечных машин источник питания обычно размещают рядом с кухонной мойкой. Аналогичным правилом руководствуются и при установке стиральной машины. Именно поэтому вопрос относительно выбора места размещения соответствующих розеток снимается сам собою.

В идеале, розетку монтируют в соседнем шкафчике, в 15–20 см от его края и 25–35 см от поверхности пола. Допускается ее размещение как слева, так и справа от бытового прибора.

Важно! Многие допускают фатальную ошибку и планируют розетку за стиральной или посудомоечной машиной. Дело в том, что в стандартном кухонном гарнитуре это не позволит встроить должным образом технику, поскольку выступающая часть вилки не даст «утопить» прибор на нужную глубину.

Рассмотрим, где правильно установить розетку для микроволновой печи. Условно техника должна находиться на уровне глаз — так, чтобы обеспечивался наиболее удобный доступ к ней. Поэтому источник питания размещают либо за печью, либо в нижнем шкафчике на высоте 25–65 см от уровня пола. Миксер, кофемашина, тостер и другие приборы обычно подключаются к стандартному блоку розеток на фартуке.

На вытяжку обычно закладывают, как минимум, коробочку для розетки с проводом. Некоторые модели устройств поставляются без вилки и подключаются посредством клемм. В случае необходимости, розетку всегда удастся установить на заранее предусмотренное для нее место. Важно, чтобы она находилась справа или слева от вентиляционной трубы, в 10–15 см от ее предполагаемого края. Некоторые устанавливают розетки над горизонтальной трубой и шкафчиками.

Три уровня высоты

Условно вся электрическая фурнитура на кухне размещается в 3 уровнях. Соответствующую систему нельзя назвать исключительной и идеальной, однако на нее вполне можно ориентироваться в собственном будущем проекте. Рекомендуется придерживаться следующих высот:

  • 15–35 см — под крупные бытовые приборы;
  • 15–25 см от уровня столешницы — под технику, подключаемую к розеткам фартука кухни;
  • 200 см и более от пола — под вытяжку и подсветку.

В зависимости от ситуации, индивидуальных предпочтений, специфики кухни, геометрии помещения данные значения допускается изменять.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

  1. Составляется подробная схема.
  2. Указанные в проекте точки и линии переносятся на стены помещения.
  3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
  4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
  5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).





Понравилась статья? Расскажите о ней друзьям:

на кухне, от электроплиты, для вытяжки, за телевизором

Для вновь построенных помещений, чтобы решить эту проблему надо просчитать, где будет стоять мебель и бытовые электрические приборы, сколько их будет и какие. Это существенно поможет спланировать размещение розеток таким образом, чтобы было удобно подключать оборудование и не портить общий интерьер. Для уже обставленных помещений, которые эксплуатируются долгое время, стоит продумать возможность перестановки мебели. Можно подыскать скрытые места для установки выбрать цвет и формы розеток, которые соответствуют интерьеру, В статье расскажем, как спрятать розетку, рассмотрим несколько вариантов, как это делается.

Как спрятать розетки на кухне

В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:

  • Электроплита;
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Мебельное освещение;
  • Электроподжиг для газовых печей;
  • Телевизор;
  • Стиральная машина;

Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.

Один из примеров размещения мебели и розеток на кухне

При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:

  • электропечи с трехфазной проводкой,
  • стиральная и посудомоечная машина,
  • подогрев пола.
Распределение линий подключения к мощным бытовым приборам

Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.

Есть много способов, как спрятать розетки, как минимум 10:

  1. На стене за корпусами мебели ;
  2. За корпусами бытовых приборов;
  3. Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
  4. Встраиваемые и накладные розетки под подоконниками;
  5. Врезные и накладные розетки внутри навесных шкафов над столешницей;
  6. Врезные и накладные розетки в шкафах столешницы;
  7. Выдвижные розетки, встраиваемые в элементы мебели;
  8. Маскировка розеток под интерьер по цвету, узору картинок и форме;
  9. Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
  10. Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,

Все перечисленные способы используются в зависимости от условий на конкретном объекте. Маскируют розетки такими способами не только на кухне, рассмотрим несколько примеров более подробно. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Накладные розетки под шкафами над столешницей

Самый простой и дешевый способ спрятать от розетки, чтобы они не бросались в глаза и сэкономить пространство установить обычные накладные розетки на дно подвесного шкафа. Делается это очень просто:

  • За подвесным шкафом заранее прокладывается в стене проводка;
  • Конец провода заводится в шкаф через просверленное отверстие в задней стенке и выводится через просверленное отверстие в днище наружу;
  • Под шкафом к днищу обычными саморезами прикручиваются накладные розетки и подключаются к проводу.



Примеры установки накладных розеток под шкафами над столешницей

Совет №1. Рекомендуется цвет корпуса розеток подбирать под цвет шкафов, в этом случае они будут менее заметны.

Установка розеток в выдвигаемые ящики напольных шкафов

Встроенная розетка в выдвижном ящике шкафа

На задней стенке выдвигаемого ящика вырезается отверстие под установку корпуса врезной розетки или как рассматривали в прошлом случае, делается отверстие для провода и устанавливается накладная розетка. Провод, выходящий из стены должен быть медный многожильный в гибкой ПВХ или резиновой оболочке и надежно закреплен хомутом к стене и шкафу возле подключения к розетке.



Это не значит, что от РЩ до места подключения надо прокладывать дорогой многожильный провод с резиновой изоляцией, достаточно в стене за шкафом установить распределительную коробку, из которой отвести не большой отрезок такого провода. Этот метод крепления исключит переломы проводов при частом выдвижении ящика. Читайте также статью: → «Купить розетки: как правильно выбрать розетки? 6 параметров».

Выдвижные розетки в элементах мебели

Многие производители мебели уже на производстве устанавливают скрытые выдвижные блоки розеток, с заводскими разъемами для подключения к проводке. Иногда это делается по желанию заказчика или заказчик может это сделать самостоятельно. Все элементы для этого продаются в специализированных мебельных центрах и магазинах электротоваров.

Пример монтажа блока Evoline Port в столешницу или днища подвесного шкафа

Очень часто возникает потребность подключить дополнительные бытовые приборы, розетки для которых ранее не предусматривались. Возможно, они часто не востребованы, но бывает необходимость. Для этого очень удобно использовать выдвижные блоки розеток фабричного производства, которые тщательно замаскированы в корпус мебели и при необходимости легко выдвигаются.

Существенным достоинством современных выдвижных блоков считается возможность подключать телефоны смартфоны для зарядки. Для этого в них предусмотрены специальные разъемы различных стандартов или USB разъем с переходом на другой стандарт. Блоки могут подключаться в локальные компьютерные и телефонные сети, шнуры USB и RJ45 вытаскиваются из блока на расстояние до 3м, при отключении провод автоматически сворачиваются внутрь блока.

Подключение Ноутбука к сети 220В и локальной сети интернет через выдвижной блок

Потайные розетки в стенах шкафов

Одним из вариантов скрытых розеток является установка их под фальшпанелями, для сохранения интерьера шкафов. Розетки устанавливаются и подключаются таким же способом, как и описывалось раньше.

Блок розеток закрытый декоративной панелью на корпусе шкафа

Совет №2. Панель, где размещен блок розеток, закрывается декоративной крышкой, которая выглядит как выдвижной ящик, на самом деле она закреплена на петлях и при необходимости откидывается.

Как скрыть розетку на улице

Необходимость наличия розеток на улице естественная, очень часто приходится подключать во дворе, на садовом участке бытовые электроприборы, чайник, ручной электроинструмент, праздничные гирлянды с новогодней елкой и многое другое. Проблемы возникают в том, что на улице на розетку будут влиять атмосферные осадки, пыль и возможно непреднамеренные механические воздействия.

Внешний вид блока розеток с защитой IP 65

Поэтому такая розетка должна иметь соответствующий вид защиты и рекомендуется спрятать ее в закрытое пространство.

Классификация степени защиты розеток

Промышленные производители делают изделия с повышенной защитой по классификации IP. На улице рекомендуется устанавливать розетки класса IP 44 или IP65, первая цифра обозначает степень защищенности от пыли:

  • 0 – без элементов защиты;
  • 1 – от частиц размером более 50 мм;
  • 2 – частиц от 12 мм;
  • 3 – частиц от 2,5 мм;
  • 4 – частиц от 1 мм;
  • 5 – защищает от очень мелкой пыли;
  • 6 – полное исключение попадание пыли.
Таблица степени защиты розеток от влаги и пыли

Вторая цифра обозначает степень защищенности от влаги:

  • 0 – защита отсутствует;
  • 1 – исключено проникновение вертикально падающих капель;
  • 2 – исключено попадание воды, от капель под углом 15°;
  • 3 – от брызг, летящих под клоном до 60°;
  • 4 – защита от любых брызг;
  • 5 – от водяных струй под любым углом;
  • 6 – сдерживает поток мощных струй воды;
  • 7 – допускается кратковременное погружение в воду;
  • 8 – допускается эксплуатация под водой.

Пример скрытых розеток на улице

Для полного скрытия розетки их монтируют в настенных закрытых уличных шкафах и нишах, РЩ. Производители делают специальные декоративные стойки для садовых участков, которые удачно вписываются в уличный ландшафт. Читайте также статью: → «Методики проверки заземления в розетке, подробное описание способов».

Розетки, безопасные для детей

Самый простой и дешевый способ защитить ребенка от несанкционированного проникновения к токоведущим частям розетки поставить специальные заглушки. Для того чтобы их извлечь требуется определенных усилий, которых у детей недостаточно.

Несколько вариантов заглушек, правая с ключом

Кроме заглушек широко используются розетки в конструкции, которых предусмотрены защитные шторки. Чтобы вставить вилку в розетку необходимо штырями вилки повернуть шторку по часовой стрелке на 90  ̊, только после этого откроются отверстия в розетке. Есть варианты, когда шторки расположены внутри и открываются только при одновременном и одинаковом давлении вилки на оба контакта с определенным усилием. Все эти меры надежно защищают от несанкционированного проникновения вовнутрь розеток посторонних предметов.

Часто допускаемые ошибки при установлении скрытых розеток

  1. Не устанавливайте розетки в мебель для бытовой техники большой мощности, электроплит, холодильников, теплых полов, кондиционеров. Все эти приборы подключаются в настенные розетки, с отдельной линией от РЩ, имеют отдельные защитные автоматические выключатели. Это делается в целях пожарной безопасности.
  2. В розетках на выдвижных ящиках обязательно используйте гибкий многожильный провод с резиновой изоляцией. На стене и ящике закрепите его сверху внешней оболочки хомутами. Это исключает подвижность проводов на контактах, перетирание и замыкания концов.
  3. Не подключайте электроплиты, кондиционеры, и другие мощные приборы в дополнительные розетки. Их сечение не рассчитано на токи потребления этих агрегатов, провода могут расплавиться, далее короткое замыкание и пожар.

Часто задаваемые вопросы

Вопрос №1. Каким сечением прокладывать провода для основных розеток и дополнительных?

Сечение проводов зависит от мощности потребляемой электроэнергии приборами, поэтому для мощной бытовой техники, которая эксплуатируется постоянно надо рассчитать сечение, это отдельная тема. Статистика показывает, для электроплит требуются провода сечением не менее 6 мм2, для кондиционеров и сплитсистем 4мм2, для остальных потребителей достаточно 2,5 мм2. Для определения воспользуйтесь таблицей приведенной ниже. Мощность, потребляемая техникой пишется на бирках корпуса и в паспорте на изделия.

Допустимое сечение медных проводов в зависимости от потребляемой мощности:

Ø сечение провода в мм2

Мощность в кВТ
Напряжение сети220 ВНапряжение сети 380 В
1.510,6
2.516,6
48,54.2
6106
1015,535

Вопрос №2. Какой марки надо устанавливать гибкий провод на розетки в выдвижных ящиках?

 Хорошим вариантом для этих целей считается провод КГ:

Марка кабеляКоличество жилСечение многожильного проводаНазначение
КГ3 +11,5 ммДля осветительных сетей
КГ3+12,5 ммДля дополнительных розеток
КГ3+14 ммСтиральная машина
КГ3+16 ммЭлектропечи



Вопрос №3. Можно холодильник подключить к дополнительным выдвижным розеткам?

При сечении провода 2,5 мм2 временно можно, длительное время эксплуатации не желательно, рекомендуется от индивидуальной настенной розетки.

Вопрос №4. Как подключить телефонные JR45 и USB от общей линии в выдвижной розетке?

Через специальные разветвители, в магазинах компьютерной и радиотехники они продаются.

Оцените качество статьи:

схемы расположения и установка своими руками

Самым активным потребителем электричества в доме или квартире является кухонная техника. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защитит. Ведь одна неверно установленная розетка может принести много негативных последствий, в том числе, стать причиной пожара.

Мы ознакомим со всеми применяемыми в настоящий момент вариантами устройства силовых точек и видами электроустановочных изделий. У нас скрупулезно изложены технологии монтажа и перечислены распространенные ошибки, которые может допустить неопытный мастер.

Заинтересованным посетителям мы предлагаем лучшие схемы расположения. С учетом представленной информации вы без проблем справитесь с выбором места и устройством розетки. Текст дополнен иллюстрациями и видео-инструкциями.

Содержание статьи:

Особенности использования кухонных розеток

Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

Оригинальные розеткиОригинальные розетки

Производители розеток предлагают cтильные встраиваемые решения для кухни, позволяющие экономно использовать рабочее пространство

Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

  • безопасность использования;
  • свободный доступ;
  • качественно выполненный монтаж.

Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.

Дополнительные блоки розетокДополнительные блоки розеток

Чтобы уберечь себя и своих близких от опасности, нужно располагать дополнительные блоки розеток на кухне дальше от мойки и плиты

Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

Розетка, прячущаяся в столешницеРозетка, прячущаяся в столешнице

Кухонная розетка, прячущаяся в столешнице, способна надежно укрыться от любопытного детского взгляда. Ведь с высоты роста ребенка она не видна

В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

В-четвертых, для каждого мощного электроприбора следует предусмотреть и точку подключения.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

  • накладные дизайнерские модели;
  • встраиваемые варианты, монтируемые внутри стены;
  • скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
  • угловые с выталкивателем вилки или без.

Вариант реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Розетки с защитной крышкойРозетки с защитной крышкой

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящикеРозетка, прячущаяся в ящике

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробеРозетки, размещенные в коробе

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Розетки для редко используемой техникиРозетки для редко используемой техники

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Розетки верхнего уровняРозетки верхнего уровня

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Размещение розеток на кухнеРазмещение розеток на кухне

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой .

Подробные инструкции по монтажу

Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить . Здесь надо учитывать количество мощных потребителей энергии.

Разметка под розеткиРазметка под розетки

Выполняя разметку мест будущего расположения электроточек, не надо бояться четко их прорисовывать. В дальнейшем с четкими линиями намного удобнее работать

Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм2 для однофазной цепи напряжения и сечением 4 мм2 для трехфазной.

Сечение провода для кухниСечение провода для кухни

Сечение провода нужно подбирать с учетом мощности приборов, которые будут подключаться (+)

При прокладывании кабеля для обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм2 и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.

Суммарная мощность приборовСуммарная мощность приборов

При установке блока розеток, надо рассчитывать суммарное напряжение при одновременном подключении всех запланированных приборов

Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

Здесь важно учитывать материал стен:

  • в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
  • для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
  • если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
  • еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать .

Плинтус с кабель каналамиПлинтус с кабель каналами

Плинтусы с кабель каналами сможет установить своими руками даже неопытный хозяин, ни разу не занимающийся электромонтажем

Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.

Штробление стены под проводкуШтробление стены под проводку

Работа по проделыванию штробы в бетонной или кирпичной стене довольна тяжелая, пыльная и потребует несколько часов у опытного мастера. Начинающему домашнему умельцу на штробление может понадобится несколько дней

Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.

Установке подрозетников на кухнеУстановке подрозетников на кухне

При установке подрозетников, нужно тщательно убирать лишний раствор, ведь он очень быстро засыхает

Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

  • желто-зеленый – это заземление. Он подключается к центральному контакту;
  • синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
  • третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

Галерея изображений

Фото из

Запасемся парой розеток с пружинным зажимным устройством для установки по шлейфовой схеме. Подключать к одной из них будем миксер, кофемолку или блендер, ко второй телевизор

Отключим автомат, установленный перед кухонной распределительной коробкой. После отключения проконтролируем индикаторной отверткой выполнение отключения

Прокинем три отрезка провода из одного отверстия в другое. Если используются монтажные коробки, вводим провода через боковое отверстие

Обрезаем провода так, чтобы в обоих гнездах оказалось по 10 -15 см каждого провода. Бокорезами зачищаем с краю по 1 см изоляции и подключаем к клеммам попарно

Убедившись в правильности подсоединения и нахождения проводов заземления в центре, проверяем надежность фиксации и устанавливаем механизм розетки в гнездо

Механизм второй розетки точно так же подсоединяем к краям прокинутых в отверстие проводов, зачищенных от изоляции на крайние 1 см

Проверяем, насколько ровно установлены механизмы розеток, используя строительный уровень или лазерный прибор

Примеряем лицевую панель спаренных розеток к месту установки. Если все нормально, фиксируем рамку, как инструктировал производитель

Шаг 1: Подготовка розеток к электромонтажным работам

Шаг 2: Отключение напряжения в квартирном щитке

Шаг 3: Укладка проводов для шлейфового соединения

Шаг 4: Подготовка проводки к подключению парных розеток

Шаг 5: Установка правого механизма розетки в гнездо

Шаг 6: Подключение второго механизма к прокинутым проводам

Шаг 7: Проверка геометрических норм установки

Шаг 8: Установка защитно-декоративной рамки поверх механизмов

После присоединения всех проводов, нужно розеточный механизм плотно прикрепить к подрозетнику шурупами. Затем следует проверить уровнем, все ли ровно отцентрировано. Если все в порядке, можно прикручивать лицевую часть розетки и проверять качество своей работы с помощью лампочки или другого исправного прибора. Предварительно не забыв включить ток на этой линии.

С особенностями подключения электротехнической арматуры с винтовыми зажимами ознакомит следующая подборка:

Галерея изображений

Фото из

Шаг 1: Монтаж суппортов модульных розеток ABB Niessen Zenit

Шаг 2: Подсоединение проводки к механизму розетки

Шаг 3: Подключение второй розетки по шлейфовой схеме

Шаг 4: Фиксация механизмов модульных розеток

Если лампочка зажглась – установка кухонной розетки произведена успешно. В противном случае предстоит все разобрать и заново соединить, не забыв перед началом работы обесточить линию.

Врезные модели розеток также можно устанавливать своими руками. Для этого предстоит аккуратно выпиливать отверстия в столешнице или шкафу, используя специальные инструменты. В сопровождающей инструкции производитель подробно указывает, как правильно подключать и использовать его изделие.

Установка лицевой части розеткиУстановка лицевой части розетки

Устанавливая лицевую часть розетки, важно не перестараться при закручивании шурупов, чтобы ничего не лопнуло

Также можно воспользоваться услугами специалистов для выполнения всех монтажных работ – это зависит от желания, навыков и имеющихся инструментов у хозяина дома/квартиры.

Нередко для мощных потребителей зарубежного производства требуется розетка с евро-разъемом. Ниже представлена последовательность работ по ее установке:

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения варочной панели

Шаг 2: Подготовка устройства к электромонтажным работам

Шаг 3: Сверление отверстий на стене под установку суппорта

Шаг 4: Установка металлической пластины на стену

Шаг 5: Присоединение механизма розетки к суппорту

Шаг 6: Специфика соединения механизмов розетки между собой

Шаг 7: Подключение устройства к отдельной силовой линии

Шаг 8: Установка корпуса комбинированной розетки

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка Неправильно проложенная проводка

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розеткиНеправильно расположенные розетки

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Гармонично подобранные кухонные розеткиГармонично подобранные кухонные розетки

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Выводы и полезное видео по теме

Видео #1. Как лучше расположить кухонные розетки, а также, акцент на основных ошибках их размещения:

Видео #2. Особенности электропроводки на кухне и местах размещения розеток:

Видео #3. Наглядное видео о подключении встраиваемого блока розеток:

Видео #4. Обзор выдвижной розетки, врезаемой в столешницу:

Учитывая основные рекомендации по размещению кухонных розеток, можно спроектировать максимально удобное рабочее пространство, зону отдыха и приема пищи. Уютная кухня, где комфортно не только готовить, но и собираться за семейным ужином, может стать одним из самых любимых мест в доме. Здорово, когда нужные вещи заняли свое место и всегда находятся под рукой.

Ждем ваших рассказов о личном опыте в выборе места и установке розеток на кухне. Комментируйте, пожалуйста, в блоке, расположенном под текстом статьи. Здесь можно задать вопросы и указать на недоработки, если они были обнаружены в ходе ознакомления с материалом.

Добавить комментарий

Ваш адрес email не будет опубликован.
