Как метчиком пользоваться – Как нарезать резьбу метчиком вручную правильно: классификация инструмента и основные рекомендации

классификация инструмента и основные рекомендации

Для нарезания резьбы могут использоваться самые различные инструменты, среди которых выделим метчик. Он используется для создания резьбовой поверхности, предназначенной для размещения винта, шпильки, болта или другого крепежного элемента. Относительно невысокая стоимость, простота в применении определили широкое распространение рассматриваемого ручного инструмента. Рассмотрим подробнее, как правильно нарезать резьбу метчиком в домашних условиях.

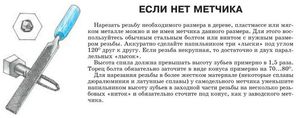

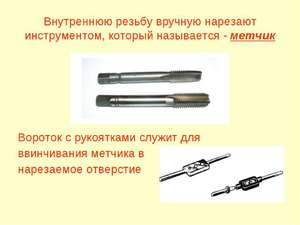

Классификация метчиков и их сфера применения

Для нарезания резьбы на протяжении достаточно длительного периода использовали токарные или сверлильные станки. Они предназначены для вращения заготовки или инструмента. Рабочим инструментом практически во всех случаях становится метчик.

Классификация подобного инструмента проводится по ряду различных признаков:

1. По способу приведения во вращение выделяют машинные или машинно-ручные метчики. Особенностью машинно-ручной разновидности инструмента можно назвать наличие квадратного хвостовика, который подходит для державки с двумя ручками. За счет подобной державки можно повернуть инструмент и нарезать резьбу. Что касается машинной разновидности рассматриваемого инструмента, то он устанавливается в патроне различных станков, может иметь хвостовик самых различных форм и размеров.
2. Выделяют универсальные и комплектные метчики — по признаку, связанному с особенностями применения. Универсальный вариант исполнения имеет рабочую часть, которая разделена на несколько участков. Они отличаются друг от друга геометрической формой, первый предназначен для черновой обработки, второй и последующий — для доведения поверхности до подходящего состояния. Комплектный вариант рассчитан на поэтапное использование нескольких метчиков. Как правило, комплект для нарезания резьбы в обычном металле представлен тремя инструментами, для обработки твердых сплавов — пятью.
3. Проводится классификация метчиков по признаку того, какого типа отверстие обрабатывается: глухое или сквозное. Для работы со сквозными отверстиями используется инструмент с удлиненным конусным наконечником, который является продолжением рабочей части. Подобного рода форму зачастую имеют метчики универсального предназначения. Если нужно провести нарезание резьбы в глухом отверстии, то применяется инструмент, который имеет срезанный наконечник, напоминающий фрезу. За счет подобной формы можно проводить нарезание резьбы на всю длину отверстия.
4. Инструмент для нарезания резьбы также классифицируется по виду рабочей поверхности. Примером можно назвать винтовые, прямые или укороченные канавки. В продаже можно встретить вариант исполнения, который также имеет и комбинированную поверхность. Подходит он для обработки металлов с низким показателем твердости. Для твердых сплавов применяется инструмент с режущими элементами, которые расположены в шахматном порядке.

Как правило, при изготовлении инструмента применяется качественная инструментальная сталь. Она может выдерживать длительную эксплуатацию, при работе не нагреваться. Метчик высокого качества имеет строгую геометрическую форму, выглядит аккуратно. Применяется подобный инструмент зачастую для нарезания метрической резьбы, но есть варианты исполнения для получения дюймовой. Форма основания может быть цилиндрической или конической.

Подготовительный этап

Для того чтобы работа по получению резьбы не вызывала много трудностей, следует провести тщательную подготовку к подобной технологической операции. Все применяемые методы, связанные с нарезанием внутренней резьбы, предусматривают то, что заранее уже было получено отверстие требуемого диаметра. Получить стандартный размер резьбы можно при создании отверстия согласно таблице соответствия. К примеру, для резьбы М10 создается отверстие диаметром 8,5 мм.

Часто встречается ситуация, когда следует получить резьбу нестандартного размера. В этом случае проводится расчет требуемого диаметра отверстия по универсальной формуле. Вычисления проводятся следующим образом:

1. Изучается маркировка применяемого инструмента. Нужно уделить внимание типу нарезаемой резьбы, шагу и диаметру.
2. Определить требуемый диаметр отверстия при использовании метчика М5Х0,75 можно следующим образом: 5−0,75=5,25 мм.

Проще всего провести работу в случае, когда нужно получить стандартную резьбу, так как вся необходимая информация может быть взята из различных таблиц нормативной документации.

Для получения качественного отверстия нужно правильно выбрать сверло. При сверлении рекомендуется использовать оборудование, которое препятствует возникновению биения при работе. Выбирая сверло, стоит помнить, что оно должно иметь качественную заточку. Специалисты рекомендуют подбирать угол заточки в зависимости от того, какой твердостью обладает обрабатываемый материал. С повышением показателя твердости увеличивается и рекомендуемый угол заточки, но он не должен превышать значение 140 градусов.

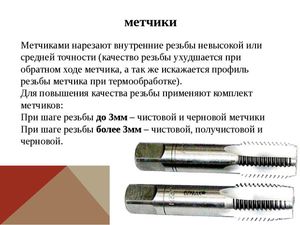

Требуемое оборудование

Нарезка резьбы метчиком вручную возможна только при наличии следующего инструмента:

1. Электрической дрели, которая способна работать на низких оборотах.
2. Высококачественного сверла, диаметр и угол заточки которого подбирается по табличным значениям или высчитывается.
3. Для снятия с краев отверстия фаски потребуется зенковка или сверло большого диаметра.
4. Одного или целого комплекта (в зависимости от типа) метчиков соответствующего размера.
5. Ручного держателя, который подходит для применяемого инструмента.
6. Слесарных тисков, в которых будет осуществляться фиксация изделия. При нарезании резьбы происходит снятие определенного слоя металла, что возможно исключительно при прикладывании большого усилия. Если заготовка или готовое изделие будут плохо зафиксированы, то качество обработки будет низким.
7. Керна и молотка.
8. Для того чтобы упростить поставленную задачу, рекомендуется использовать машинное масло для смазывания как самого инструмента, так и обрабатываемой поверхности. Если не использовать машинное масло или другое вещество, обладающее аналогичными свойствами, то процесс может существенно затянуться.
9. Ветоши.

После нахождения всего необходимого можно приступать к непосредственному выполнению работ.

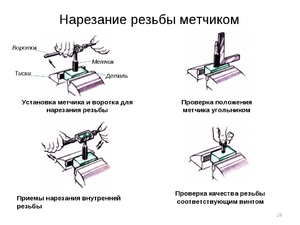

Особенности применяемой технологии

Провести рассматриваемую работу можно своими руками в бытовых условиях. Для этого нужно учесть нижеприведенные рекомендации:

1. Перед созданием отверстия рекомендуется сделать небольшое углубление, которое обеспечит правильный заход сверла. Для этого можно использовать керн. При сверлении по металлу рекомендуется выставлять на дрели низкие обороты, что позволит достигнуть высокого качества обработки. До начала сверления можно обработать режущую кромку специальным составом, за счет чего инструмент будет легче входить в металл.
2. На момент создания отверстия дрель со сверлом должна располагаться строго перпендикулярно обрабатываемой поверхности. На момент использования метчика режущую кромку следует постоянно смазывать моторным маслом, а также следить за тем, чтобы инструмент был расположен строго параллельно оси созданного отверстия.
3. Практически во всех случаях проводится снятие фаски на входе отверстия, размер которой составляет 0,5−1 мм. Для этого можно использовать зенковку или сверло большего диаметра.
4. При применении набора метчиков нарезание резьбы нужно начинать с инструмента под № 1. Направление резьбы должно контролироваться строго в самом начале проведения работы, так как в дальнейшем изменить наклон применяемого инструмента будет практически невозможно.
5. Для получения качественных канавок рекомендуется делать два оборота по ходу резьбы и один в противоположную сторону. Обратный оборот делается для того, чтобы удалить с режущей кромки стружку, за счет чего ход становится более плавным.
6. После применения инструмента № 1 устанавливается второй, после полного прохода — третий. Стоит учитывать, что при большом усилии рекомендуется сделать один или несколько оборотов в обратную сторону, за счет чего стружка удаляется с зоны резания.

Не рекомендуется прикладывать к рукоятке большую нагрузку за счет применения рычага или газового ключа. Не стоит забывать о том, что метчик может лопнуть из-за высокой нагрузки, тогда удалить оставшуюся

внутри часть будет достаточно сложно. Во время работы мастер должен чувствовать то, как идет инструмент: легко или с большим усилием. Форма режущей кромки не позволяет проводить удаление стружки с рабочей части на момент вращения по ходу резьбы.

Нарезка резьбы метчиком: таблица и правила

Метчик – инструмент, с помощью которого можно быстро и точно нарезать резьбу в подготовленном отверстии. Это стержень, разделенный на рабочую часть и хвостовик. Хвостовик служит для фиксации в воротке или патроне станка. Удаление стружки обеспечивают продольные или винтовые канавки, находящиеся на режущей части. Для изготовления этого инструмента используют углеродистые или быстрорежущие стали. Чтобы качественно нарезать внутреннюю резьбу, необходимо знать, как правильно выбрать метчик и подготовить отверстие.

Разновидности инструмента

Подходящий инструмент выбирают, в зависимости от особенностей обрабатываемого материала, требуемой производительности и других параметров. С помощью метчиков разных типов можно нарезать метрическую или дюймовую внутреннюю резьбу с цилиндрическим или коническим профилем.

По способу ведения процесса различают модели:

• Проходные (универсальные). Их рабочая часть состоит из трех зон. Первая выполняет черновую нарезку, вторая – промежуточную, третья – чистовую.
• Комплектные. Для выполнения полного комплекса работ используют несколько инструментов – для черновой, промежуточной и чистовой нарезки. Комплекты состоят из трех метчиков, реже – из двух (для черновой и чистовой обработки). Для обработки особо прочных металлов используют комплекты с 5 инструментами.

Инструмент изготавливают двух типов: для обработки отверстия вручную или с помощью металлорежущего оборудования.

• Машинно-ручной. Имеет квадратный хвостовик. Работает в комплекте с держателем с двумя ручками – воротком.
• Машинный. Устанавливается в патрон металлообрабатывающих станков различных типов.

Для нарезки резьбы в непроходных и сквозных отверстиях применяют метчики разных конструкций:

• Для непроходных отверстий используют комплектный инструмент без конусного кончика. Работа обычно выполняется воротком.
• В сквозных отверстиях резьбу изготавливают метчиками с конусообразным кончиком. Чаще всего это разновидности инструмента универсального типа.

Каналы для отведения стружки имеют различные формы: прямую, винтовую, укороченную.

Для обработки материалов невысокой твердости подходят стружкоотводящие каналы любых форм. Чтобы метчиком нарезать резьбу в материалах высокой твердости, таких как нержавеющая и жаропрочная стали, применяют только инструмент, в котором режущие сегменты имеют шахматное расположение.

Как правильно определить диаметр отверстия?

Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.

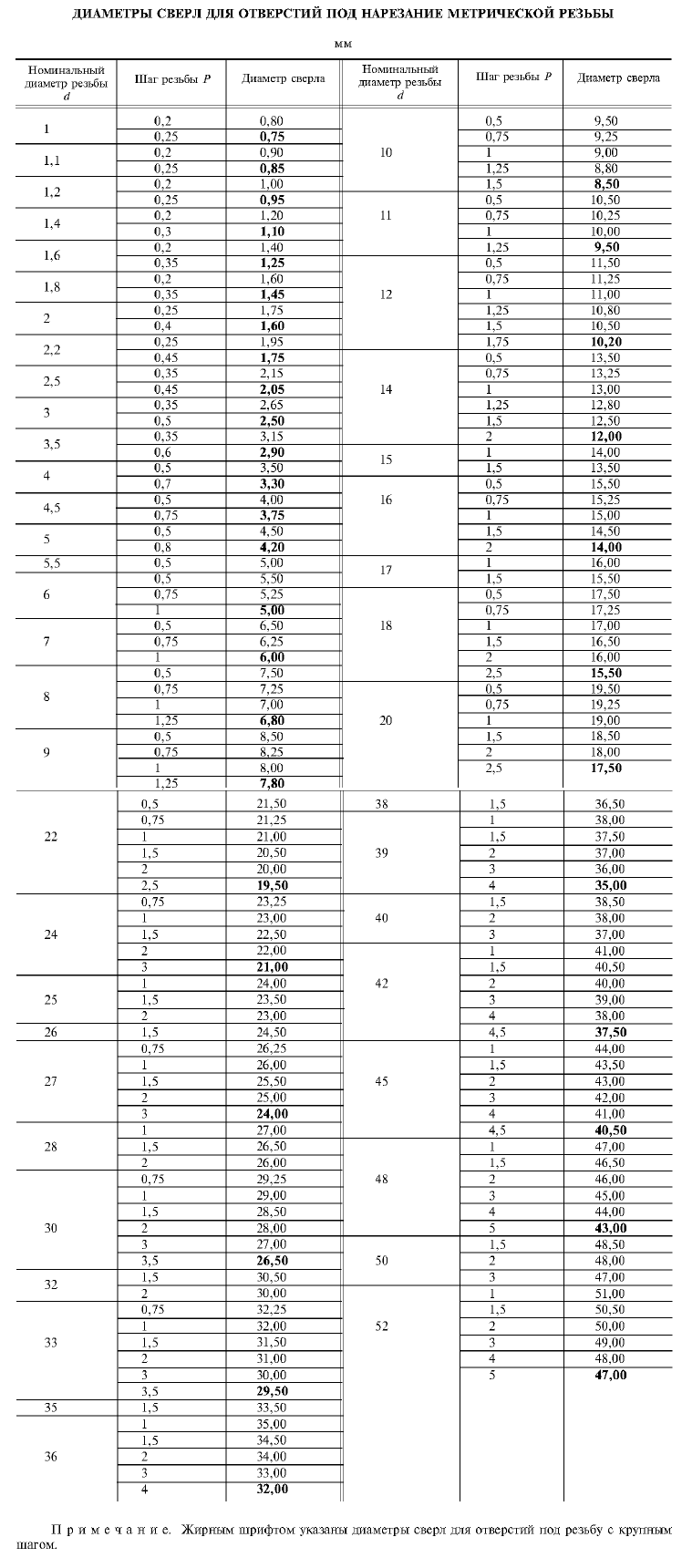

Таблица соответствия метрических резьб и диаметров отверстий для них

Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм
М 2	1,6	М 8	6,7	М 22	19,4
М 2.2	1,75	М 9	7,7	М 24	20,9
М 2.5	2,05	М 10	8,5	М 27	23,9
М 3	2,5	М 11	9,5	М 30	26,4
М 3.5	2,9	М 12	10,2	М 33	29,4
М 4	3,3	М 14	12,0		31,9
М 5	4,2	М 16	14,0	М 39
М 6	5,0	М 18	15,4	М 42	37,4
М 7	6,0	М 20	17,4	М 45	40,4

Таблица соответствия дюймовых резьб и диаметров отверстий для них

Размер резьбы, дюймы	Диаметр, мм	Размер резьбы, дюймы	Диаметр, мм
1/8	8,8	7/8	28,1
1/4	11,7	1	30,5
3/8	15,2	1 1/8	35,2
1/2	18,9	1 1/4	39,2
5/8	20,7	1 3/8	41,6
3/4	24,3		45,2

Этапы нарезания резьбы машинно-ручным метчиком

Порядок производства работ:

• Первый шаг – разметка в соответствии с чертежами.
• По отметкам производят кернение остро заточенным керном.
• Сверлят со средним нажимом на невысоких оборотах. Дрель должна находиться под прямым углом к поверхности. Перед началом работ сверло смазывают. Если глубина отверстия большая, то смазывание производят не только перед началом, но и во время работы. Глубина глухого отверстия должна быть несколько больше, чем нарезаемая длина. При отсутствии запаса резьба может получиться неполной.
• Повысить качество результата позволяет обработка зенкером, которая уменьшает конусность и обеспечивает параллельность боковых поверхностей.
• Метчик закрепляют в воротке, кончик его смазывают и вставляют в отверстие строго под прямым углом к поверхности. Делают первый оборот, несильно нажимая сверху на вороток. После первого оборота вперед следует сделать половину оборота назад для удаления стружки. Особую осторожность соблюдают при использовании универсального инструмента – он хрупкий и его легко повредить. Проще работать с комплектными моделями.

Полезные советы

• Чтобы правильно нарезать резьбу в металлах с низкой твердостью и высокой вязкостью, таких как алюминий, сплавы на его основе, медь, баббиты, метчик рекомендуется периодически вынимать для очистки каналов от налипшей стружки.
• При использовании комплектных моделей следует использовать полный набор. Пропуск чернового инструмента не ускоряет, а замедляет нарезание. Такое нарушение технологии приводит к снижению качества результата, а иногда и к выходу метчика из строя.
• Для предотвращения перекоса метчика через 2-3 нити проверяют вертикальность его положения с помощью угольника. Такая предосторожность особенно актуальна для глухих и мелких отверстий.

Процесс необходимо вести с применением жидкостей, предназначенных для смазки и охлаждения:

• в стальных элементах применяют эмульсии, льняное масло, олифу;
• в изделиях из алюминия и его сплавов – керосин;
• при обработке меди – скипидар.

Нарезать резьбу в деталях из чугуна или бронзы можно без применения смазки.

Метчик — что это такое, устройство, применение, таблица для нарезания резьбы

Метчики – это основной инструмент для нарезания внутренних резьб в глухих и сквозных отверстиях ручным или машинным способом. С точки зрения доступности метчик для нарезания резьбы относится к сравнительно простым инструментам, применение которых доступно и любителям, и профессионалам, позволяющим получить в условиях обычной мастерской стандартную резьбу, соответствующую требованиям ГОСТ.

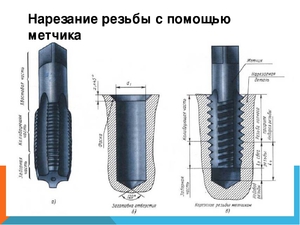

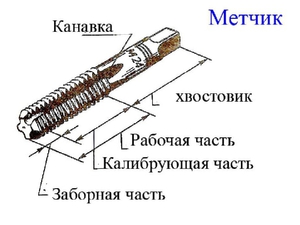

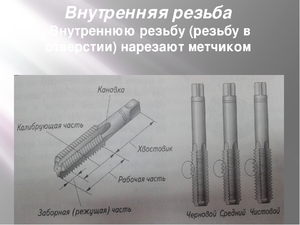

Устройство метчиков

Данный тип резьбонарезного инструмента представляет собой винт с прямыми и винтовыми канавками необходимыми для нарезания резьбы и отвода образуемой в процессе стружки. Рабочая зона включает калибрующую и режущую части. Для крепления инструмента в ручных воротках или патронах имеется квадратная хвостовая часть. Сам процесс нарезки представляет собой поворот инструмента в предварительно просверленном отверстии (глухом или сквозном) путем возвратно-поступательного движения.

В зависимости от варианта исполнения, устройство метчика позволяет нарезать резьбу за один, два или три прохода. Подготовка резьб более чем за один проход осуществляется комплектами из чернового, среднего и чистового инструментов. Для нарезки в отверстиях из особо вязких материалов, например титанового сплава, выпускаются комплекты из пяти инструментов.

Применение

Метчики для нарезания резьб являются основным резьбонарезным инструментом для бытового, полупрофессионального и профессионального применения. Они могут быть использованы для подготовки, практически, всех видов резьб – метрической, дюймовой, трапециидальной и т. д.

Основные характеристики метчиков:

• Материал изготовления. Наилучший вариант – легированные стали обеспечивающие высокую долговечность инструмента.
• Способ нарезки – для ручного или машинно-ручного применения.
• Диаметр отверстия – определяется по соответствующей таблице.
• Параметры нарезаемой резьбы – метрическая, дюймовая, основной или мелкий шаг и т. д.

Основные правила нарезки внутренней резьбы

Чтобы правильно нарезать резьбу метчиком необходимо придерживаться следующих рекомендаций:

• Просверлить отверстие нужного диаметра. По сути – это главный этап, т. к. при ошибке вы получите либо неплотную резьбу, либо сломаете метчик из-за перегрузки. Для наиболее распространенной, метрической резьбы таблица диаметров приведена ниже. Для грубой оценки необходимо отнять от диаметра резьбы её шаг. Сверлить необходимо строго перпендикулярно к плоскости.
•
• Для нарезки вручную выполняем возвратно-поступательные движения – два оборота вперёд, один назад.
• После прохода черновым метчиком, повторяем процедуру чистовым.
• При нарезке в глубоком отверстии необходимо периодически полностью выкручивать инструмент и очищать канавки.
• Для нарезки в глухом отверстии его длина должна быть больше планируемой длины резьбы.
• При нарезке резьбы в глубоких отверстиях обязательно используйте смазку – эмульсия, керосин или льняное масло.

Виды метчиков для нарезания резьб

В зависимости от способа нарезки существуют следующие виды метчиков – ручные, машинно-ручные и машинные. Ручные оснащены квадратной хвостовой частью для фиксации в воротке, выпускаются 2-х и 3-комплектными. Машинно-ручные метчики могут быть установлены и в вороток, и в патрон станка. Для нарезания резьбы в сквозном отверстии выпускаются с шестью нитками на рабочей части, для глухих отверстий – с тремя. Машинные метчики предназначены исключительно для установки в патрон станка, имеют винтовые и укороченные канавки.

Кратко перечислим некоторые специальные виды метчиков:

• Гаечные – имеют длинную хвостовую часть для нанизывания гаек, что позволяет нарезать резьбы в нескольких изделиях без выворачивания инструмента. Предназначены для машинной нарезки.
• Метчики для левой резьбы – обозначаются литерами LH, имеют тот же шаг и диаметр как инструмент с метрической резьбой.
• Метчики дюймовые – инструмент для нарезки резьб в дюймовой системе измерений. Выпускаются 2-х или 3-комплетными в трех классах точности.
• Метчики трубные – позволяют нарезать трубные резьбы с дюймовой системой измерения в диапазоне от 1/8 до 2 дюймов. Выпускаются в ручном и машинно-ручном исполнении, в двух комплектах с острым и тупым заходом.
• Метчики конические – применяются для подготовки соответствующего типа резьб метрических (К) и трубных (Rc). Отличаются наличием удлиненной начальной заборной части с неполной резьбой, постепенно переходящей в полную.

Действующие стандарты

Конструкцию машинных и ручных метчиков регулирует ГОСТ 3266-81. Технические условия — ГОСТ 3449-84. Также для каждого типа инструмента действует свой стандарт определяющий его конструкцию.

Видео

Наглядную информацию об инструменте вы можете получить в представленном ниже видео

Как правильно нарезать резьбу метчиком: инструмент, подготовка, процесс нарезки

Существуют ситуации, когда надежное соединение невозможно сделать с помощью сварочного аппарата. В таких случаях используются резьбовые соединения. Оно позволяет собирать, разбирать металлоконструкции без деформации. Однако для создания соединения нужно знать, как правильно нарезать резьбу метчиком.

Метчики для нарезки резьбы

Разновидности инструмента

Инструмент, который используется для создания резьбы называется метчиком. Это цилиндрические стержни из металла, на краях которых присутствуют острые резцы, расположенные в определенной последовательности. Метчики разделяются по нескольким факторам:

1. Способ использования. В комплекте с ручными инструментами поставляется специальный вороток для проведения работ. Оснастка для станков закрепляет в патроне благодаря цилиндрическому хвостовику.
2. По типу обрабатываемых отверстий. Разделяются приспособления на две группы. Одни используются для обработки сквозных отверстий, другие для глухих.
3. Для нарезания внутренней, метрической, трубной резьбы.

Форма метчиков может быть как цилиндрической, так и конической.

Конструктивные особенности инструмента

Если необходимо нарезать резьбу, перед этим нужно разобраться с тем, какие виды метчиков могут встретиться в строительном магазине:

1. Выделяются прямые, винтовые приспособления. Отдельной группой являются стержни цилиндрической формы, на которых нарезаются специальные канавки для вывода металлической стружки из отверстия.
2. Еще одно разделение по конструкции — универсальные, комплектные инструменты. Первые вариант представляет собой метчики, рабочая часть которых разделена на три зоны. Они нужны для последовательного проведения грубой, средней, финишной обработки внутренней части отверстия. Второй вариант представляет собой комплекты металлических цилиндров, каждый из которых отвечает за свой тип нарезания резьбы.

Для получения более качественного соединения, нужно выбирать комплект метчиков. Отдельные приспособления позволяют более точнее обрабатывать металл, менее уязвимы к большому усилию. Отличаются надежностью, долговечностью, высокой точностью.

Как правильно определить диаметр отверстия?

Если взять сверло большого диаметра, проделать отверстие, взять метчик того же диаметра, могут возникнуть проблемы. Прежде чем начинать нарезать резьбу, нужно подобрать размер оснастки, требуемый диаметр отверстия. Для классических размеров сверл если специальная таблица, в которой указываются соотношения размеров. Найти ее можно в интернете.

Как нарезать резьбу метчиком?

Нарезание внутренней резьбы метчиком является точным технологическим процессом, который проводится в определенной последовательности.

Подготовка

Изначально требуется подготовить инструменты, дополнительные приспособления для проведения работ:

1. Маленькие тиски.
2. Электродрель с регулятором оборотов, сверла по металлу.
3. Набор метчиков.
4. Щетка по металлу.
5. Керн с молотком.

Нарезка резьбы метчиком вручную проводится на низких оборотах электроинструмента.

Нарезание внутренней резьбы метчиком

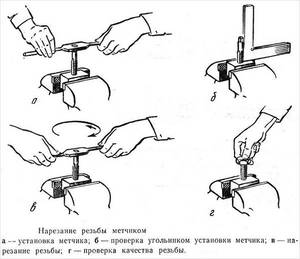

Процесс нарезки

Пошаговая инструкция нарезания резьбы:

1. Накернить место отверстия керном с молотком.
2. Просверлить отверстие электродрелью. Удерживать оснастку точно перпендикулярно относительно обрабатываемой поверхности. Дополнительно смазать сверло специальным маслом.
3. Снять фаску на 1 мм по глубине. Для этого использовать сверло большего диаметра.
4. Закрепить в воротке оснастку. Выполнять по два движения вперед, одно движение назад. Так металлическая стружка будет выходить наружу из отверстия, не возникнет проблем с нарезанием. Движения должны быть плавными.

Во время ручной нарезки нельзя делать усилия на прижим, продолжать вращать инструмент после его застревания. Если он сломался, требуется высверливать метчик с помощью дрели, разных сверл по металлу. Еще один вариант извлечения обломка – обтачивание зоны вокруг отверстия с помощью шлифовальной машинки. Затем требуется достать его плоскогубцами.

Для создания резьбовых соединений нужно купить соответствующие документы, научиться с ними работать. Проводя работы аккуратно, без спешки, можно получить надежное соединение за короткий промежуток времени.

Нарезка внутренней и наружной резьбы своими руками

Резьбовое соединение — один из наиболее распространённых способов крепления различных деталей. Сегодня существует множество разновидностей болтов, гаек, винтов и т.п., но иногда бывают ситуации, при которых требуется самостоятельно нарезать резьбу, например, в сделанном в металле отверстии или на металлической трубе водопровода. Для этого существует несколько инструментов и способов нарезки резьбы, давайте их рассмотрим.

Содержание:
1. Виды резьбы.
2. Ликбез: что нужно знать при нарезании резьбы вручную.
3. Как нарезать наружную резьбу при помощи плашки.
3.1 Принцип нарезки резьбы плашкой.
3.3 Нарезаем резьбу плашкой своими руками (видео).
4. Нарезка внутренней резьбы метчиком.
4.1 Ручная нарезка внутренней резьбы метчиком (видео).
5. Нарезка резьбы на металлической трубе своими руками.
5.1 Нарезка наружной резьбы на трубе плашкой (клуппом).
5.2 Что такое клупп и как им пользоваться (видео).
5.3 Нарезка внутренней резьбы на трубе метчиком.

Виды резьбы

Резьба бывает:

• Метрическая
• Дюймовая
• Трубная дюймовая

Чем они отличаются видно на картинке ниже, стоит отметить лишь одно, что в основном применяется метрическая резьба.

Виды резьбы

Так же различается правая и левая резьба.

Ликбез: что нужно знать при нарезании резьбы вручную

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

Принцип нарезки резьбы плашкой

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

1. Сначала делают 2-3 оборота.
2. Потом пол оборота назад для удаления стружки.
3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
4. И т.д.

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Калибр-кольцо

Нарезаем резьбу плашкой своими руками (видео)

Нарезка внутренней резьбы метчиком

Метчиком нарезают внутреннюю резьбу в предварительно просверленном отверстии. Отверстие должно быть меньше примерно на размер витка (размер витка указан на метчике). Примерно как в таблице:

Диаметр отверстия под внутреннюю резьбу метчиком

Стоит помнить, что сверло не даст абсолютно точный диаметр, он будет больше на некоторые доли мм. Особенно это заметно на диаметрах до 3 мм. Это следует учитывать и брать сверло меньше на десятую долю мм.

Так же как и с плашками, существует метчикодержатель.

Метчики бывают черновые и чистовые. Иногда режут сначала черновым, потом чистовым метчиком, но в основном используют сразу чистовые.

Ручная нарезка внутренней резьбы метчиком (видео)

Процесс практически идентичен с нарезкой резьбы плашкой. Метчик крепится в держатель и устанавливается перпендикулярно отверстию. Деталь с отверстием должна быть надёжно закреплена.

Метчик и отверстие смазывается и делается это периодически, после нескольких витков. Так же как и с плашкой, нужно делать 1-2 оборота и 0,5 оборота обратно, для удаления стружки.

Для проверки точности нарезки резьбы используют угольник, проверяя вертикальность метчика после нескольких витков.

Нарезка резьбы на металлической трубе своими руками

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.

Что такое клупп и как им пользоваться (видео)

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Метчик для нарезки резьбы: как им правильно пользоваться

Человечество с давних времен ввело в обиход и стало активно использовать резьбу и резьбовые соединения. Сегодня в доме каждого из нас нет такого предмета, который бы не был скреплен резьбой. Поэтому был придуман метчик для нарезки резьбы в домашних условиях.

Конструктивные особенности и принцип работы

Первые метчики были несовершенны. Они выглядят как четырёхконечный стрежень с коническим концом, на который наносились зубья для прорезания гаек и других элементов. Сама процедура применения такого метчика также был примитивным. Он ввинчивался в гайку или другой инструмент, образуя тем самым прорези. Однако, такая технология не была совершенна и имела ряд минусов: отрицательный угол и сзади нет режущей поверхности

Сегодня метчики наиболее усовершенствованы и имеют в своей конструкции следующие компоненты:

• От 2 до 6 боковых канавок, которые необходимы для удаления образующейся металлической стружки и облегченного подвода смазывающих жидкостей. Стоит отметить, что сами канавки подразделяются на следующие виды: однорадиусные, с прямолинейной задней и передней частями, а также передней – прямолинейной частью и задней – радиусной.
• Коническая часть для забора. Благодаря такому своему виду она обеспечивает аккуратную работу. а также уменьшает трение между элементами.
• Цилиндрическая калибрующая часть необходима для того, что уменьшать силу трения между метчиком и обрабатываемой поверхностью.

Виды метчиков

В современности представлено несколько разновидностей метчиков. Каждый из них представлен для определенной работы. Поэтому их классифицируют по двум признакам: по назначению и по конструкции.

По назначению

Так по назначению метчики для нарезки резьбы бывают:

• Слесарные. Чаще всего они ручные. Выпускаются комплектами. В одном комплекте 3 метчика. У каждого из них свое предназначение. Первый необходим для черновой работы и наметки резьбы. Второй для подготовки к финальному этапу. Третий – это завершающий, именно с помощью него доводится до идеала резьба. Их небольшой недостаток состоит в том, что они снимают лишь часть припуска.
• Машинные. Могут использоваться как при обработке руками, так и при работе на станке. Они более устойчивы к механическому воздействию и имеют более укороченную заборную часть.
• Гаечные. Название говорит само за себя. То есть такие метчики предназначены для нарезания резьбы на гайках.

Гаечний метчик для нарезки резьбы

По конструкции

Метчики также имеют и свои конструктивные особенности. Поэтому их подразделяют на несколько видов:

• Безканавочные. Предназначены для нарезания резьбы в низкоуглеродной стали и алюминии.
• Канавочные. Используются для нарезания глухой резьбы.
• С резьбой в шахматном порядке. Такая технология позволяет уменьшать сопротивление материала.
• Ступенчатые с двумя частями, каждая из которых выполняет свои функции.
• Комбинированные состоят из сверла и метчика одновременно.
• Метчики –протяжки предназначены для нарезания резьбы на токарном станке.
• С наличием внутренней полости за счёт чего происходит охлаждение элемента в процессе нарезания.
• Колокольные. Обычно они сборные и предназначены для нарезания резьбы диаметром от 400 мм и более.

Классификация метчиков в зависимости от видов резьбы

В зависимости от используемого метчика, можно нарезать резьбу различных видов. Каждый из которых необходим в различных областях.

Метрические

Такие метчики используют для нарезания резьбы в виде равнобедренных треугольников. Маркируются они буквой «М». Для того, чтобы сделать начальное отверстие начерно, используют специальную таблицу диаметров.

Дюймовые

Их рабочая часть выполнена в форме конуса. Диаметр инструмента преимущественно измеряется в дюймах, а количество ниток на дюйм определяет шаг.

Трубные

Применяются для нанесения резьбы на трубные соединения. Можно наносить резьбу как правостороннюю, так и левостороннюю.

Трубный метчик

Материалы изготовления

Одним из основных и часто используемых материалов для изготовления метчиков называют высокопрочную нетеплостойкую сталь. Так как метчик работает в условиях низких температур на небольших скоростях. Поэтому можно часто встретить метчик из низкоуглеродистой стали. Бывают они сварные или цельные.

Вторым материалом, из которого изготавливают метчики называют высоколегированную сталь и быстрорежущую сталь. Приборы из этих материалов используют при машинной нарезке резьбы. Потому что температуры в процессе бывают достаточно высокими и достигают отметок в 6500 градусов Цельсия. Кроме того, работа производится на высоких скоростях.

Для автоматических метчиков используют очень твердые и прочные сплавы. После изготовления инструмента, он еще и прокаливается для достижения большей прочности.

Критерии выбора

Важно при проделывании резьбы правильно подобрать метчик и материал, из которого он изготовлен.

• Под определённый вид резьбы подбирается метчик.
• Стоит учесть, из какого материала выполнен метчик и подходит ли он для данных условий.
• Определить необходимость клеймовщика или целого набора инструментов.
• В зависимости от вида материала, в котором будет проделываться резьба, подбирается и ракурс ведущей заточки.
• Необходимо принимать во внимание, то факт, что черновая резьба делается меньшим диаметром, чем это задумано на самом деле. А вот уже рабочий метчик должен соответствовать намеченному планом диаметру.

Как видно, абсолютно любой метчик не подходит для нарезки определенных видов резьбы. Поэтому необходим тщательный подбор оборудования и продумывание всего процесса нарезания.

К тому же важен не только процесс подбора метчика, но и правильная нарезка. При этом стоит соблюдать несколько правил и требований:

• Подготовительный этап включает в себя подбор диаметров по сводной таблице.
• Необходимо ровно установить метчик. Чтобы он был перпендикулярен нарезаемой поверхности.
• Проверить это уровнем.
• Для нарезки лучше всего подходят стандартные метчики.
• Сам процесс нарезки необходимо выполнять аккуратно и неторопливо. Иначе резьба может оказаться бракованной или же есть вариант пораниться.
• После проведения полного оборота резьбы, необходимо делать отпуск на пол-оборота назад, чтобы удалять стружку.
• В сквозных резьбовых отверстиях прочистку проводят с помощью ершика или железной нити, в глухих же приходится прибегать к использованию пылесоса.
• Последним и важным проверочным пунктом можно назвать вкручивание винта в резьбу. Он должен входить прямо и без перекосов, иначе брак.

Метчик для нарезки подбирается под определенный вид резьбы

Нюансы нарезки резьбы

Как и в любом деле здесь есть свои хитрости и нюансы работы с метчиком. Используя их, можно добиться успеха в нарезании резьбы дома или на производстве. Во-первых, в материале, в котором будет сверлиться резьба, делают небольшое углубление с помощью керна или обычного молотка. Это облегчит точное попадание сверла. Во-вторых, сверло необходимо смазать, это сократит сопротивление и трение между материалами. Смазывают обычно тем, что имеется под рукой: свиное сало, машинное масло или солидол. В-третьих, при работе с маленькой деталью, ее необходимо закрепить в слесарные тиски. Иначе она будет постоянно двигаться, что испортит резьбу. Сам же метчик требуется постоянно смазывать. В-четвертых, нужно помнить о том, что в основном для получения качественной резьбы используется, как минимум три метчика. Каждый из которых имеет свой диаметр и особенности. Подводя итог, можно сказать, что нарезание резьбы – процесс далеко не простой. Первый опыт бывает далеко не идеальным. Поэтому стоит опробовать свои способности на других ненужных материалах. Кроме всего прочего, перед началом работ, внимательно и тщательно изучить все нюансы и сложности работы, разобраться в подборе и видах метчиков, чтобы не попасть впросак.

Далее приведена таблица типоразмеров метчиков, для правильного подбора инструмента.

Маркировка и размеры, мм	Шаг	Сверление под резьбу
М3	0,5	2,5
М4	0,7	3,3
М5	0,8	4,2
М6	1,0	5,0
М8	1,25	6,7
М10	1,5	8,5
М12	1,75	10,2
М14	2	12,0
М16	2	14,0
М18	2,5	15,4
М20	2,5	17,4
М22	2,5	19,4
М24	3	20,9
М27	3	23,9

Используя данные таблицы, можно правильно подобрать метчик и тем самым сделать качественную резьбу.

Сегодня без современных технологий никуда. В том числе и резьбовые соединения, которые присутствуют везде: в квартире, на улице, торговых центрах и предметах мебели. Именно поэтому и был придуман такой прибор, как метчик. Его использование значительно упростило и облегчило жизнь. В особенности это качается тех, кто занимается строительством на дому и освоил технику нарезания резьбы.

Как нарезать резьбу вручную плашкой и метчиком

Резьбовые соединения широко применяются в устройстве различных механизмов и машин. Болты, шпильки, винты, гайки – это универсальные, взаимозаменяемые крепежные изделия. Однако бывают случаи, когда требуется нарезать резьбу вручную. Качественно выполнить эту работу поможет специализированный инструмент.

Содержание

В машиностроении выделяют три основные системы крепежных резьб: метрическую, дюймовую и трубную.

Метрическая резьба получила наибольшее распространение. Она имеет треугольный профиль с углом 60˚. Её основные параметры, диаметр и шаг, выражаются в миллиметрах. Пример обозначения: М16. Это означает, что резьба метрическая, имеет диаметр 16 мм с крупным шагом 2,0 мм. Если шаг мелкий, тогда указывается его значение, например, М16*1,5.

Диаметры дюймовой и трубной резьбы выражаются в дюймах. Шаг характеризуется числом ниток на дюйм. Указанные параметры стандартизированы, поэтому всегда есть возможность подобрать необходимый инструмент.

Нарезание наружной резьбы плашкой

Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.

Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.

Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.

Порядок работы

Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.

Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с  помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.

Номинальный диаметр резьбы, мм	Шаг, P	Диаметр стержня, мм
		номинальный	минимальный
5	0,8	4,92	4,82
6	1	5,89	5,79
8	1,25	7,87	7,76
10	1,5	9,85	9,73
12	1,75	11,83	11,7
14	2	13,8	13,67
16	2	15,8	15,67
18	2,5	17,8	17,62
20	2,5	19,8	19,62
22	2,5	21,8	21,62
24	3	23,79	23,57
27	3	26,79	26,57
30	3,5	29,79	29,52

Чтобы обеспечить лучшее врезание плашки, на конце стержня запиливают фаску. Её ширина должна быть 1 – 1,5 мм для М6 … М18. Заготовку смазывают машинным маслом, что облегчает последующую работу и позволяет получить более качественную поверхность.

Плашку накладывают на конец стержня так, чтобы её плоскость была перпендикулярна оси нарезаемого болта. Далее с небольшим нажимом вращают плашкодержатель по часовой стрелке (если резьба левая, то против часовой стрелки). Когда плашка врежется в стержень на одну-две нитки, её следует повернуть на пол-оборота назад для лучшего удаления стружки. После этого снова делают 1-2 оборота по ходу резьбы и 0,5 – в обратную сторону. Действуя по данной схеме, болт нарезают на необходимую длину.

Диаметр наружной резьбы проверяют обычной гайкой или калибром-кольцом. При необходимости шаг контролируют резьбомером.

Нарезание внутренней резьбы метчиком

Для формирования внутренней резьбы необходимы следующие инструменты и материалы:

• молоток, кернер, дрель, сверла;
• комплект метчиков, вороток, слесарные тиски;
• машинное масло.

Технология нарезания резьбы метчиком

Первым делом производят разметку заготовки и кернят центр будущего отверстия. Подбирают сверло, соответствующее необходимому диаметру резьбы. Это можно сделать с помощью справочных таблиц или приближённо по формуле d = D – P. Здесь D – диаметр резьбы, P – её шаг, d – диаметр сверла. Например, для М10 d = 10 – 1,5 = 8,5 мм.

Номинальный диаметр резьбы, мм	Шаг, P	Диаметр сверла под резьбу
2	0,4	1,6
3	0,5	2,5
3,5	0,6	2,9
4	0,7	3,3
5	0,8	4,2
6	1	5,0
	0,75	5,25
	0,5	5,5
8	1,25	6,8
	1	7,0
	0,75	7,25
	0,5	7,5
10	1,5	8,5
	1,25	8,8
	1	9,0
	0,75	9,25
	0,5	9,5
12	1,75	10,2
	1,5	10,5
	1,25	10,8
	1	11
	0,75	11,25
	0,5	11,5
14	2	12,0
	1,5	12,5
	1,25	12,8
	1	13,0
	0,75	13,25
	0,5	13,5
16	2	14,0
	1,5	14,5
	1	15,0
	0,75	15,25
	0,5	15,5
18	2,5	15,5
	2	16,0
	1,5	16,5
	1	17,0
	0,75	17,25
	0,5	17,5
20	2,5	17,5
22	2,5	19,5
24	3	21
27	3	24
30	3,5	26,5

В детали сверлят отверстие на требуемую глубину, которая должна превышать длину нарезаемой части. С помощью сверла диаметром большим, чем d, на кромке отверстия выполняют фаску. Она служит для центрирования и лучшего захода метчика.

По основным параметрам резьбы – диаметру и шагу – подбирают режущий инструмент. Как правило, используют комплект из двух метчиков. Один из них черновой, другой – чистовой. По размеру квадрата хвостовой части метчиков выбирают вороток.

Деталь надежно закрепляют в тисках. Черновой метчик и отверстие смазывают машинным маслом. После этого устанавливают метчик строго перпендикулярно поверхности детали и, нажимая вдоль его оси, вращают вороток за рукоятки.

Нарезав одну-две нитки резьбы, делают четверть оборота в обратную сторону. Это способствует дроблению и удалению стружки, препятствует заеданию инструмента. Работу продолжают, осуществляя попеременное вращение: ½ оборота вперед, ¼ – назад. При этом необходимо следить за тем, чтобы не было перекоса метчика. Не стоит также прикладывать чрезмерное усилие к нему. Чтобы не допустить заедания, режущий инструмент периодически выводят, а отверстие очищают от стружки.

После нарезания внутренней резьбы на необходимую глубину в отверстие устанавливают чистовой метчик. Когда он пойдет по заданному направлению, на него надевают вороток и продолжают работу. Периодически добавляют смазку.

Резьбу проверяют с помощью калибра-пробки или болта. Он должен ввертываться без усилий и не качаться. При необходимости делают дополнительный проход чистовым метчиком.
