Как делается подушка под фундаментные блоки: Фундаментные подушки под блоки фбс: устройство – пошаговая инструкция для устройства своими руками

Содержание

Фундамент для дома из ФБС

ФБС (ГОСТ 13579-78) — это сплошные блоки из железобетона, предназначенные для строительства фундаментов, стен подвалов и цокольных этажей. Фундамент из таких блоков не используется для тяжёлых многоэтажных зданий, зато для таких строений, как баня, гараж или садовый домик будет идеальным вариантом. Он требует минимальных временных затрат на возведение и обладает отличными характеристиками прочности.

Фундамент для дома из ФБСФундамент для дома из ФБССхема фундамента из блоков ФБССхема фундамента из блоков ФБС

Схема фундамента из блоков ФБСГОСТ 13579-78 (в актуальной редакции). Блоки бетонные для стен подвалов. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 13579-78

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

Блоки ФБСБлоки ФБСЗачем использовать ФБС-блокиЗачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБС
Длина
ШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640
Выдержка из ГОСТа, нормирующего размеры фундаментных блоковВыдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Тщательно размечаем схему укладки блоков, их перевязки. Не забываем отметить пути пролегания коммуникаций и отверстия для их монтажа.

Недостатки ФБС-блоков
Недостатки ФБС-блоков

Ленточный фундамент для бани из блоков

Схема устройства ленточного фундаментаСхема устройства ленточного фундамента

Этапы работы — пошаговая инструкция

Шаг 1. Расчищаем место, определяем углы будущего строения и вбиваем арматуру или колышки для разметки. На них натягиваем леску или шнур. Сначала создаём внешний контур траншеи, а затем так же размечаем внутренний контур. Колышки следует вбивать примерно на два сантиметра от края будущей траншеи, чтобы при выемке земли они не выпали раньше времени. Ширина траншеи должна быть примерно на 10 — 20 см больше выбранной ширины блока, а глубина обычно рассчитывается из схемы — глубина промерзания + 25 см. Но в северных районах это правило не действует, поэтому там берут ориентировочную глубину 60 см.

Разметка внешнего контура будущего фундамента
Разметка внешнего контура будущего фундаментаРытье траншеи с помощью спецтехникиРытье траншеи с помощью спецтехникиНужно правильно рассчитать ширину траншеиНужно правильно рассчитать ширину траншеи

Шаг 2. Тщательно выравниваем дно траншеи, используя строительный уровень, и засыпаем его слоем песка 10-15 сантиметров. Поливаем водой и тщательно уплотняем трамбовкой. Поверх насыпаем слой щебня, также 10 сантиметров.

Обустройство подушки (в данном примере - из щебня)Обустройство подушки (в данном примере — из щебня)

Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Перейти к расчётам

Шаг 3.

Затем нужно смонтировать опалубку для заливки подушки из бетона (некоторые делают песчаную подушку, но мы этот вариант не рассматриваем, так как он не отличается прочностью и не подходит для мягких и сыпучих грунтов). Опалубку изготавливаем из обрезных досок, толщиной 25 мм. По углам их можно скреплять саморезами или другим доступным способом. С внутренней стороны ввинчиваем саморезы и натягиваем шнур, по которому можно будет выравнивать верхний край залитого раствора.

Альтернативный вариант - использовать вместо бетона все те же блоки ФСБАльтернативный вариант — использовать вместо бетона все те же блоки ФСБПроцесс укладки блоковПроцесс укладки блоков

Шаг 4. Армирование подушки. Стандартная толщина подушки под фундамент из ФБС блоков составляет 20 см. Ширина соответствует ширине нижнего ряда блоков (30-40 см). Для армирования изготавливаем две сетки, которые размещаются, соответственно, на расстоянии 2-3 см от нижнего и верхнего края подушки так, чтобы после заливки металлическая сетка полностью ушла в бетон. Сетку вяжем из прутков диаметром 12-14 мм с ячейкой 10х10 см. Скрепляем гибкой проволокой. Ширину сетки также делаем на 4-6 см меньше будущей ширины подушки, чтобы проволока была полностью скрыта. Два ряда сетки закрепляем на нужном расстоянии друг над другом при помощи отрезков прутка, установленных вертикально. Частоту их установки подбираем по необходимости, чтобы не было провисания сетки.

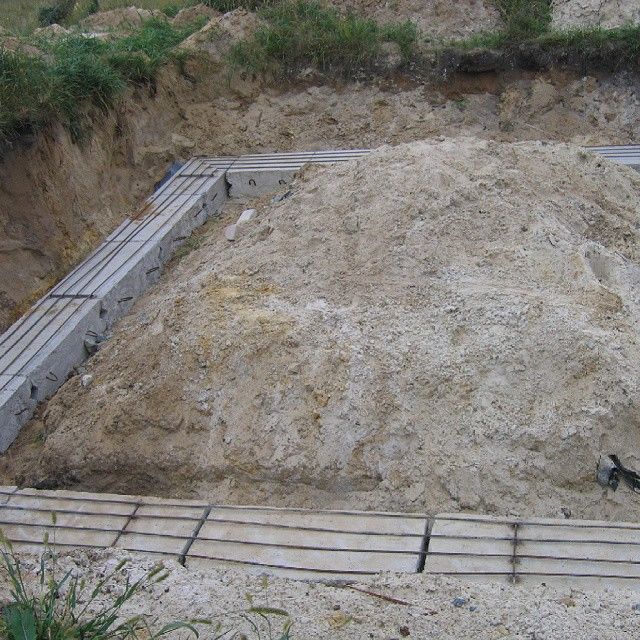

АрмированиеАрмирование

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Шаг 5. Заливка подушки фундамента. Очень важно залить всю подушку одновременно, как можно быстрее, чтобы не образовывались слои с разной степенью застывания. Это оказывает решающее влияние на прочность конструкции. Поэтому если фундамент довольно большой, то лучше заказать строительный миксер. Но можно быстро залить и самостоятельно, используя бетономешалку. При заливке протыкаем массу прутком и постукиваем киянкой по борту опалубки, чтобы избежать образования воздушных полостей. Верхний край выравниваем по натянутому шнуру. После этого бетон должен застывать 3-4 недели. Прикрываем его плёнкой, а в жаркое время нужно время от времени дополнительно поливать водой, чтобы не пошли трещины.

Поверх арматурных прутов залит бетонПоверх арматурных прутов залит бетонЕще одно фото процессаЕще одно фото процесса

Шаг 6. Укладка ФБС блоков. После застывания бетона приступаем к монтажу блоков. Для их укладки нужно вызвать погрузчик или кран. На самом деле, это совсем недорогая услуга, зато укладка всего фундамента будет проведена в один день. Для укладки блоков лучше всего использовать раствор бетона марки М100. Перед укладкой каждого блока смазываем раствором верхний край нижнего блока и торец бокового, а по мере укладки блоков краном или погрузчиком, направляем и корректируем, чтобы стенка получалась идеально ровной. Укладку каждого последующего ряда ведём в противоположном направлении. Каждый ряд обязательно проверяем при помощи строительного уровня. После завершения укладки хорошо промазываем раствором все швы снаружи и заравниваем их.

Укладка ФБС блоковУкладка ФБС блоковПроцесс укладки ФБС блоковПроцесс укладки ФБС блоковДля работы также использовалась спецтехника
Для работы также использовалась спецтехника

Шаг 7. Устройство гидроизоляции. Блоки ФБС не очень устойчивы к разрушительному воздействию влаги, поэтому при использовании их нужна тщательная гидроизоляция. Не рекомендуется использовать гидроизоляцию из рубероида, так как он через два-три года отслаивается и теряет свои свойства. Наилучший вариант — специальная изолирующая мастика. Её наносим на фундамент в два слоя с некоторым промежутком по времени. Использовать марки гидроизолирующей мастики, которые не требуют нагревания, удобнее, но те, которые плавят перед нанесением, зачастую обеспечивают лучшую гидроизоляцию. Что именно выбрать — решаем на месте. После гидроизолирования проводится обратная засыпка пустот между фундаментом и грунтом. Если грунт стабильный, можно проводить обратную засыпку изъятой ранее почвой, а на пучинистых грунтах засыпка делается из щебня или гравия.

Гидроизоляция фундаментаГидроизоляция фундаментаИспользовалась специальная мастикаИспользовалась специальная мастика

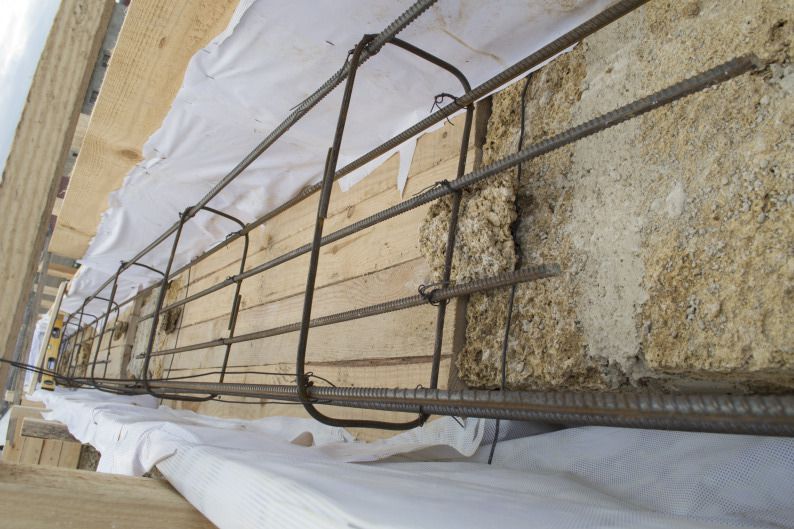

Шаг 8. Изготовление армированного пояса. Изготовление армированного пояса. Армирующий пояс на данном типе фундаментов изготавливают не всегда, но следует знать, что он намного увеличивает прочность конструкции на неустойчивых грунтах. При строительстве армированного пояса самой большой проблемой является настолько точная подгонка досок опалубки к стенке из блоков, чтобы бетонный раствор не протекал между ними. Дополнительное стягивание досок снизу осуществляется посредством проволоки, протянутой поперёк будущего фундамента. Прутки арматуры (диаметром 10-12 мм) связывают в конструкцию в форме цилиндра и помещают внутрь опалубки. Заливка смесью бетона и ведение срока его затвердевания осуществляется аналогично процессу заливки нижней армированной подушки.

Примечание. Толщина/ширина песчаной засыпки и бетонной подушки существенно зависят от того, какой размер блоков вы выбрали для строительства. Ниже показан ещё один вариант соотношения размеров (измерения даны в миллиметрах).

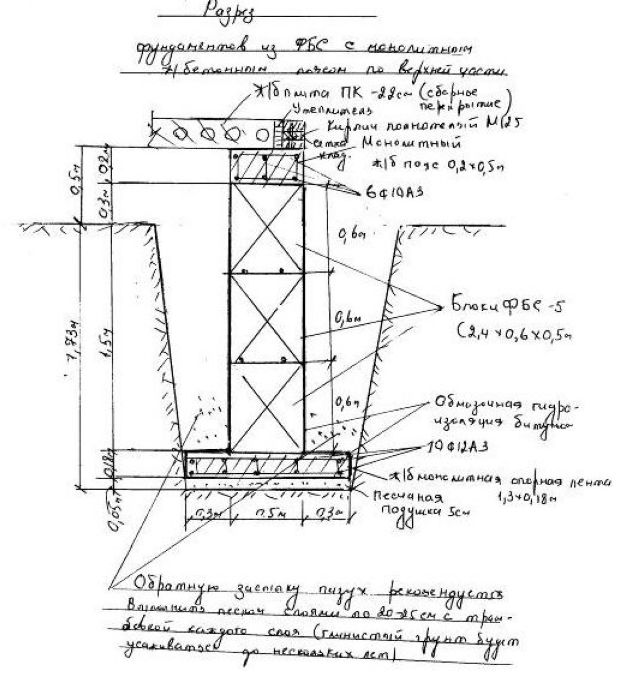

Поперечный разрез ленточного фундамента из блоковПоперечный разрез ленточного фундамента из блоков

Как сделать столбчатый фундамент для бани из блоков?

Блоки для столбчатого фундаментаБлоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

Незаглубленный столбчатый фундаментНезаглубленный столбчатый фундаментПодробная схема устройства каждого столбика фундамента из блоковПодробная схема устройства каждого столбика фундамента из блоков

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом. Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Строительство столбчатого фундамента из блоковСтроительство столбчатого фундамента из блоковОбвязка из деревянного брусаОбвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Видео — Строительство фундамента из блоков ФСБ

Видео — Как построить фундамент из блоков ФСБ

Подушка под фундаментные блоки

Как правильно сделать подушку под фундамент

Любому фундаменту обязательно нужно основание, защищающее его от воздействия грунтовых вод или сил морозного пучения. Однако, для блоков обычного 5-сантиметрового слоя утрамбованного песка будет недостаточно, потому что в этом случае подушка выполняет еще одну функцию. Так как фундаментные блоки выпускаются небольшой ширины – всего 30-60 см, то вес всего здания передается через них на узкую полоску земли. В результате может произойти неравномерное и сильное проседание грунта. Чтобы этого не произошло, следует увеличить площадь опоры для снижения нагрузки на единицу площади. Именно для этого и устраивается подушка под фундамент, которая может быть монолитная или сборная.

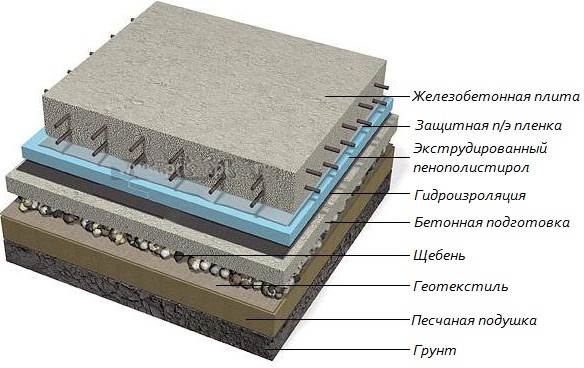

chema-podushki

Рис.1 Расположение подушки в фундаменте

Какие типы подушек можно установить

Под блоки ФБС можно устроить 2 типа подушек: сборные и монолитные. Для установки любого типа подушки необходимо вырыть котлован и тщательно выровнять его дно. Ширина котлована должна быть такой, чтобы монтаж блоков не вызывал затруднений. Работы начинают с разбивки осей фундамента.

sbornie-podushki

Рис. 2 Сборная подушка для фундамента

Сборные подушки делаются из заводских элементов трапецеидального сечения с маркировкой ФЛ (см. фундамент ленточный). Основание у таких элементов имеет ширину 60-320 см, высота 30 см. Основное назначение блоков для ленточного фундамента – расширение подошвы под фундаментное основание. На песчаных грунтах трапециевидные изделия укладывают прямо на подготовленный грунт, на других – на песчаную подушку. Ширину подушки делают на 20 см больше самого фундамента. Укладываются ФЛ таким образом:

  • засыпается песок до 10 см и тщательно выравнивается;
  • первый ряд кладется из трапеций;
  • второй ряд кладутся сами блоки со смещением боковых швов.

В малоэтажном строительстве или если планируется строительство объекта из газосиликатных блоков, плиты ФЛ можно укладывать с промежутками до 70 см, заполненными утрамбованным грунтом или раствором (т.н. прерывистая укладка). При такой технологии монтажа можно сэкономить до 20% блоков. Второй ряд в этом случае кладется таким образом, чтобы блоки располагались над пустотами. Прерывистая укладка недопустима при работах на слабых грунтах.

Если длина ФЛ не кратна длине стороны строящегося дома, получившиеся промежутки заполняют доборными блоками. Важно оставить расстояние между ФЛ для прокладки труб и других инженерных систем. Также, для того чтобы правильно сделать подушку для фундамента и сэкономить кучу времени рекомендуется использовать наиболее длинные блоки.

Монолитные подушки под фундаментные блоки немного более трудоемки в заливке:

  1. Устройство гравийного основания;
  2. Опалубка делается как и для ленточного фундамента;
  3. Армирование производится арматурой 12мм по нижнему краю, отступ от основания 70 мм, второй ряд арматуры крепится в 30-40 мм от верхнего уровня;
  4. Заливка бетона с обязательным штыкованием или вибрированием.
  5. Просушивание и снятие опалубки.
  6. Гидроизоляционные работы.

Правильно рассчитанная подушка для фундамента из монолита имеет такие же характеристики, как и заводского изготовления. Но делается намного дольше.

monoilitnie-podushki

Рис. 3 Монолитная фундаментная подушка

Подушка под однорядный фундамент

Под легкие постройки (каркасники, бани) делается однорядный фундамент из блоков. Если постройка легкая, но грунт пучинистый, то однорядный фундамент немного усиливается. Кладутся:

  • 30-см гравия и песка для создания подушки;
  • 10-сантиметровая монолитная армированная лента;
  • ряд блоков;
  • пояс до 20 см из монолитного армированного бетона.

Сделать правильно подушки для фундамента из ФЛ и блоков ФБС достаточно просто и с их устройством может справиться бригада неквалифицированных рабочих.


Рекомендовано к прочтению:

Подушка под фундаментные блоки: как сделать и залить

Фундаменту, как и всему зданию, тоже нужна надежная опора, которая будет гарантировать неподвижность отдельных железобетонных элементов. Только засыпки слоя щебня и уплотнения грунта под основанием ФБС — не достаточно. Ответ на вопрос, зачем нужна еще и подушка под фундаментные блоки, если они прочны и выдерживают вес многоэтажного здания, простой.

Для многоэтажных конструкций нужен мощный фундамент и чтобы не увеличивать габаритные размеры блоков, прочность бетонных конструкций повышают с помощью арматуры. В результате ширина блоков небольшая, всего 30-60 см и вес всего здания и фундамента передается на узкую полоску грунта под нижней частью блоков. Для предотвращения сильного или неравномерного оседания грунта под фундаментом можно уменьшить нагрузку на единицу площади, увеличив площадь опоры. Эту роль и выполняет специальная монолитная или сборная подушка.

Виды подушек под фундаментные блоки

Под блоки ФБС можно сделать подушку двух видов: монолитную и сборную, из элементов заводского изготовления с маркировкой ФЛ (фундамент ленточный) трапецеидального сечения. Ширина основания подушек от 600 до 3200 мм, высота 300 мм. Порядок монтажа всего фундамента будет следующим: первым рядок на грунт укладываются ФЛ, с постоянной проверкой совпадения осевых линий разбивки фундамента и осевой линии ФЛ, на низ монтируются блоки с обязательным стандартным смещением боковых швов.

Как правильно залить и сделать подушку по фундаментные блоки ФБС

Какой вариант устройства подушек выгоднее для частного строительства, можно сказать, только для каждого проекта в отдельности. На стандартные подушки ФЛ или фундаментные блоки размеры и цена за штуку указаны в каталоге, подсчитать общую сумму не трудно. Сложнее с монолитным вариантом, так как на глазок расход материалов подсчитать невозможно, только после точного расчета марки арматуры, бетона и проектной ширины подушки. Поэтому подробнее рассмотрим, как сделать подушку под блоки ФБС в монолитном варианте.

Заливка монолитной подушки под фундаментные блоки

Как и при устройстве монолитного фундамента, расчет размеров и процента армирования подушки обязателен. Без учета нагрузок нельзя определить какую марку бетона и арматуры нужно использовать. Поэтому лучший вариант, обратиться на данном этапе к специалистам. Использование бетона с большим запасом прочности и арматуры большего, чем требуется сечения, это перерасход материалов с лишними финансовыми затратами.

Далее ответ на вопрос как залить подушку под фундаментные блоки можно разделить на этапы. Первый, это подготовка песчано-гравийного или щебеночного основания. Он ничем не отличается от стандартных правил для любых фундаментов. Уплотнение засыпанного слоя обязательно! Для монолитных подушек, как и для заводских жб изделий, высота подушки принимается 300 мм, а ширина по расчету, кратная 10 см. Выбор класса арматуры делается только после расчета весовой нагрузки, но в любом случае диаметр ее не будет меньше 12 мм. Армирование выполняется по нижнему краю с отступом от основания на 70 мм., второй ряд арматурной сетки располагается на расстоянии в 30-40 мм от верхней грани подушки.

Подушка под ФБС: полезные советы

Второй этап, устройство опалубки, тоже в том же порядке, как и для сплошного ленточного фундамента.

Третий, закладка арматурной сетки. Здесь для фиксации арматуры можно использовать специальные хомуты.

Четвертый подготовка и заливка бетонного раствора с обязательным уплотнением вибраторами. Игнорировать процесс уплотнения нельзя, так как от плотности и процента содержания воздушных пузырьков в смеси напрямую зависит прочность железобетона.

Пятый этап просушивание до полного затвердевания и снятие опалубки. Гидроизоляцию боковых поверхностей можно сделать сразу или вместе с обработкой всего фундамента. Правильно рассчитанная монолитная подушка под фундаментные блоки после набора прочности имеет такие же характеристики, как и ЖБИ заводского изготовления. Но как видите, временные затраты на ее устройство намного больше.

размеры, маркировка, характеристики, подушка под фундамент сборный железобетонный , укладка под фбс, фото

Для того чтобы снизить нагрузку на почву, передаваемую от стен строения посредством фундамента, были разработаны и с успехом применяются фундаментные блоки ФЛ, или их еще называют подушки. Они имеют характерное расширение основания, благодаря чему увеличивается несущая способность фундамента, смонтированного с применением этих бетонных изделий.

Область применения и основные характеристики фундаментных блоков (подушек) ФЛ

Согласно ГОСТ 13580-85, блоками ФЛ называются плиты железобетонные для ленточных фундаментов. Они рекомендованы к применению как в сухих, так и влажных грунтах, при температуре до минус сорока градусов. Также они могут применяться в районах с повышенной сейсмической активностью, в грунтах с неагрессивной степенью воздействия на конструкции из железобетона.

Размеры плит и их маркировка жестко регулируются государственным стандартом. Есть достаточно большой список типоразмеров, благодаря которым, можно обустроить фундамент практически любой постройки.

Основная сфера применения ФЛ подушек — это фундамент из бетонных блоков в многоэтажном строительстве. В процессе постройки индивидуального жилья ФЛ изделия применяются редко, т. к. имеют большой вес и для их установки требуется применять спецтехнику. Конечно, при возникновении необходимости можно изготовить ленточный сборный железобетонный фундамент на подушке из ФЛ блоков и в частном доме, но это далеко не самый выгодный вариант.

Преимуществами применения таких бетонных изделий — это скорость монтажа, т. к. ФЛ практически сразу после сборки готовы к эксплуатации, а также увеличение прочности и устойчивости фундамента за счет распределения нагрузки от стен на большую площадь.

Технология устройства фундамента с ФЛ блоками

Технология, с применением которой устанавливаются бетонный ФЛ блоки, практически не отличается от той, что используют при сборке фундамента из ФБС. Аналогичным образом подготавливается траншея, после чего изготавливается песчаная подушка и уже на нее устанавливаются ФЛ блоки под фундамент из ФБС.

Технология монтажа ФЛ блоков позволяет проводить установку и без организации песчаной подушки. Достаточно выровнять и утрамбовать естественный грунт.

После установки и армирования ФЛ подушки на блоки устанавливаются ФБС изделия. Таким образом, получается надежная комбинированная конструкция из железобетонных изделий.

Стыки блоков должны заполняться бетонным раствором. Прежде чем установить ФБС на подушку из ФЛ изделий, на верхнюю часть подушки укладывается слой бетона, после чего можно сразу устанавливать стеновой блок.

Важно: стыки ФЛ и ФБС блоков, должны делаться вразбежку, т. е. плита ФБС, установленная поверх подушки из ФЛ, должна быть расположена таким образом, чтобы стык ФЛ блоков приходился на середину ФБС.

После сборки конструкции её можно утеплять и гидроизолировать с применением любых доступных материалов. Например, гидроизоляцию удобно сделать с применением рулонных изоляционных материалов, а утеплить при помощи листов экструзионного пенополистирола.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой ФЛ10.24-2.

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

  • Первая группа — до 1,5 кгс/см2;
  • Вторая — до 2,5 кгс/см2;
  • Третья — до 3,5 кгс/см2;
  • Четвертая — до 4,5 кгс/см2.
Если необходимо отметить какие-то дополнительные технические характеристики, то допускается делать это при помощи арабских букв, которые указываются в самом конце маркировки. Например, это может быть указание по проницаемости ФЛ плиты. Тогда маркировка может иметь следующие буквенные обозначения:
  • «П» — пониженная проницаемость;
  • «Н» — нормальная;
  • «О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

МаркаРазмеры, ммМасса, тРасход бетона, м3
LBH
ФЛ6-24…24006003000.930.37
ФЛ6-12…12006003000.450.18
ФЛ8-24…23808003001.150.46
ФЛ8-12…11808003000.550.22
ФЛ10-30-…298010003001.750.69
ФЛ10-24-…238010003001.380.55
ФЛ10-12-…118010003000.650.26
ФЛ10-8-…78010003000.420.17
ФЛ12-30-…298012003002.050.82
ФЛ12-24-…238012003001.630.65
ФЛ12-12-…118012003000.780.31
ФЛ12-8-…78012003000.50.2
ФЛ14-30-…298014003002.40.96
ФЛ14-24-…238014003001.90.76
ФЛ14-12-…118014003000,0,910.36
ФЛ14-8-…78014003000.580.23
ФЛ16-30-…298016003002.711.09
ФЛ16-24-…238016003002.150.86
ФЛ16-12-…118016003001.030.41
ФЛ16-8-…78016003000.650.26
ФЛ20-30-…298020005005.12.04
ФЛ20-24-…238020005004.051.62
ФЛ20-12-…118020005001.950.78
ФЛ20-8-…80020005001.250.5
ФЛ24-30-…238024005005.982.39
ФЛ24.24-…238024005004.751.9
ФЛ24.12-…118024005002.30.91
ФЛ24.8-…78024005001.450.58
ФЛ28.24-…238028005005.92.36
ФЛ28.12-…118028005002.821.13
ФЛ828-8…78028005001.80.72
ФЛ32.12-…118032005003.231.29
ФЛ32.8-…78032005002.050.82

Полезные советы при укладке фундаментных блоков

Главный совет, это соблюдение требований безопасности при работе с подобного рода изделиями. Стоит помнить, что в процессе погрузки и укладки бетонных подушек ни в коем случае нельзя находится под перемещаемым при помощи крана изделием.

Второе, это то, что при подготовке траншеи, нужно сделать её чуть больше, чем ширина изделия. Достаточно припуска в 20-30 см, с каждой из сторон. Это необходимо, для удобства проведения монтажа.

Вывод

ФЛ блоки — это прочные и надежные элементы, предназначенные для снижения нагрузки на почву. Их применение целесообразно при строительстве многоэтажных домов. Использовать такие материалы для изготовления фундамента частного дома можно, но это потребует привлечения для проведения работ тяжелой техники, что существенно увеличивает итоговую стоимость такого фундамента.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими рукамиФундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Блоки ФБСБлоки ФБС
Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Фундамент из блоковФундамент из блоковФундамент из ФБСФундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБСБлоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметкиСхема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлованРоем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушкаПесчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Фундаментная лентаФундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лентаФундаментная лентаФундаментная лентаФундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоковПереходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Монтаж блоков ФБСМонтаж блоков ФБСМонтаж блоков ФБСМонтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

ГидроизоляцияГидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

АрмопоясАрмопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопоясаПример опалубки армопоясаЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиAрмопояс для фундаментаAрмопояс для фундамента

Конструкция возводится следующим образом:

  • по периметру стен фундамента устанавливается опалубка;
  • в опалубку укладывается армирующая сетка;
  • заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБСФундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

Как делается подушка под фундаментные блоки — Про стройку и не только

20 Апр by admin

Содержание статьи:

Зачем нужна песчаная подушка под фундамент и как правильно ее делать

Долговечность любого сооружения зависит во многом от правильности укладки фундамента. и не последнюю роль в этом играет песчаная подушка. Одним из требований, предъявляемых к нему, является обеспечение устойчивости сооружения в периоды подвижки почвы в результате изменения глубины залегания водных слоев (грунтовых вод). Происходит это, как правило, в межсезонье, когда тает снег или идут сильные дожди, которыми сопровождается каждый осенний период. Это может произойти и при сильном промерзании грунта.

Песок для подушки

Именно для того, чтобы обеспечить «амортизацию» фундамента здания, и делают песчаную подушку. Кроме того, песок хорошо выравнивает дно траншеи. По сути, это слой песка под основанием (подошвой) фундамента. Поэтому подушку делают после того, как готова траншея для фундамента. Ее глубина зависит, в том числе, и от состава грунта, на котором возводится строение. Когда она подготовлена, ее углубляют на 15 – 30 см, и в траншею засыпается песок.

В отдельных источниках рекомендуется использовать песок мелкой и средней фракции. Однако «знатоки» советуют этого не делать, а брать песок крупнозернистый. Мелкий песок дает большую «усадку», тогда как с крупным этого не происходит. Можно использовать и обыкновенный речной песок («средний»).

Особенности и советы

Если насыпается песок мокрый, то его трамбовать не нужно, он уплотнится самостоятельно. А если песок сухой, то необходимо его увлажнять и трамбовать. В последнем случае его насыпают «порциями» и трамбуют каждую из них. Качество подушки проверить несложно — если человек ходит по такой песчаной засыпке и после него не остаются следы, то подушка утрамбована хорошо.

Нужно учитывать уровень залегания подземных вод. Для каждой местности существует его среднее значение. Если в месте закладки фундамента оно превышено, то толщину песчаного слоя нужно увеличить. Необходимо обратить внимание не только на ровность всей песчаной поверхности, но и на ее «горизонтальность». Поэтому в процессе утрамбовывания подушки нужно осуществлять контроль при помощи строительного уровня .

Те же «знающие» люди советуют перед засыпкой песка дно траншеи проложить геотекстилем, рубероидом. Можно использовать и другой подходящий материал. Задача такой «подстилки» — не дать песку смешаться с почвой.

Однако нужно учитывать и то, какой тип фундамента будет закладываться. В статье указаны общие сведения о песчаной подушке. Но в зависимости от фундамента есть и нюансы. Например, какой формы лучше сделать подушку (возможно, и трапецеидальную?). Поэтому в каждом конкретном случае нужно более подробно изучить этот вопрос.

Руководство как соорудить подушку под фундамент

Одним из самых важных строительным элементов при возведении зданий является фундамент. И при его проектировании важное значение имеет устройство подушки под фундамент, благодаря которой основание здания приобретает устойчивое положение и дает гарантию прочности и надежности возведенных стен сооружения. Ознакомиться с обзором видов и способов закладки фундаментов можно здесь .

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

  1. При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом;
  2. Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи. Данный момент имеет важное значение для проведения дальнейших работ.
  3. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом. Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги. Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см. Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см. Руководство по устройству свайных фундаментов здесь: http://fundamentgid.ru/vidy-fundamenta/svajnyj/rukovodstvo-po-ustrojstvu-svajnyx-fundamentov.html .

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка. Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания. Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Виды

Существует несколько видов подушек под фундамент:

  1. Подушка под фундаментные блоки используются в зависимости от типа грунта. Если грунт песчаный, то укладка производится просто на заранее выровненное основание, при любых других грунтах — на песчаную подушку толщиной не более 10 см.
  2. Бетонная подушка под фундамент является самым дорогим вариантом устройства подушки. С другой стороны, именно такая подушка обеспечивает наименьшую усадку здания. Для сооружения бетонной подушки тоже потребуется песок, но он будет добавляться в состав бетонной смеси, от него будет зависеть качество готового бетона. Бетонные подушки бывают монолитными и сборными, из бетонных плит.
  3. Песчаная подушка под фундамент самая популярная. Особенно она необходима на слабых грунтах, где обеспечивает снижение осадки фундамента и защищает основание дома от лишней влаги.
  4. Песчаная подушка под ленточный фундамент должна укладываться слоями, которые тщательно утрамбовываются, для исключения просадки фундамента в будущем. При пучинистых грунтах рекомендуется делать песчаную подушку толщиной в три раза больше ширины основания самого фундамента. Читайте рекомендации по устройству и расчету ленточного фундамента на этой странице .
  5. Незаглубленный фундамент на песчаной подушке представляет собой траншеи глубиной около полуметра, и шириной не более 80 см. Толщина песчаной подушка с таким фундаментом может быть от 20 до 40 см. Для уплотнения подушки, ее необходимо полить водой и затем утрамбовать. От плотности песчаной подушки зависит возможность или отсутствие просадки фундамента.
  6. Подушка под фундаментную плиту чаще всего состоит из песка крупной фракции и щебня – средней фракции. Именно в этом случае все функции подушки будут исполнены. Подушка под фундаментную плиту засыпается слоями, сначала щебень необходимой толщины, затем идет слой песка. Читайте руководство по строительству фундамента из монолитной плиты . На фото утрамбовка песчано-гравийной подушки
  7. Песчано-гравийная подушка под фундамент, как правило, укладывается послойно, где каждый слой не должен быть меньше 5 см толщиной, а общая толщина не должна превышать 25 см. Такой вид подушки используется в тех случаях, если строительство ведется на слабонесущем грунте. Размеры песка и гравия должны быть средними, тогда фундамент сможет выдержать постройку практически любого размера и тяжести. Такая подушка доступна по финансам и ее возможно соорудить собственными силами.
Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки. Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка. Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

  • подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
  • затем выкапывается котлован либо траншея;
  • на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
  • армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.
Видео

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Как видно из всего описанного, устройство и сооружение подушки под фундамент достаточно просты. Главное соблюдать технологию, поэтапность и все рекомендации. В таком случае прочность и долговечность возводимого здания обеспечены.

Обустройство подушки под фундамент

Подушка под фундамент — это первый шаг, с которого начинается строительство, то есть основа постройки.

Подушкой фундамента называют слой определенного строительного материала под фундаментом здания. Именно от фундамента зависит, насколько будет долговечным строение.

Основная задача подушки — создать прочную и ровную поверхность, чтобы в дальнейшем не было усадки здания или же этот процесс проходил максимально медленно. Она устраняет или смягчает влияние особенностей грунта на фундамент и обеспечивает равномерное распределение давления.

Фундаментные подушки бывают 3-х типов:

Прежде чем начинать строительство, необходимо учесть все сопутствующие факторы, поскольку неправильный выбор основы под фундамент может привести в дальнейшем к проседанию и деформации основания постройки.

При возведении дома нужно обратить внимание на такие факторы, как тип почвы, климат, общие параметры сооружения, глубина залегания грунтовых вод на предполагаемом месте постройки. Каждый из этих факторов в отдельности, а также их совокупность влияет на выбор основы под фундамент.

Бетонная подушка под фундамент

Такой тип подушки считается самым долговечным и надежным в эксплуатации. Он, чаще всего, находит применение в постройке многоэтажных массивных зданий.

Единственным недостатком такого вида основы под фундамент можно считать более высокие, по сравнению с другими видами, затраты на укладку. Однако учитывая, что это одноразовая трата, сделать ставку на долговечность будет вполне разумным решением.

При заливке бетонной основы необходимо обязательно сделать выступ за края фундамента в размере 15−20 сантиметров.

Материалы и инструменты для укладки бетонной подушки:

  • бетон для заливки;
  • прутья металлические для армирования;
  • доски для опалубки;
  • щебень;
  • виброплита;
  • строительный глубинный вибратор.
Этапы укладки бетонной подушки под фундамент
  • Подготовка грунта: изначально необходимо тщательно разровнять площадку, на которой предполагается укладывать бетонную основу. После этого засыпается слой щебня толщиной в 8−10 сантиметров и тщательно утрамбовывается с помощью виброплиты.
  • Установка опалубки: по всему периметру предполагаемой подушки ставится дощатая опалубка. Ее высота должна совпадать с высотой укладываемой подушки. Как правило, ее толщина составляет 30 сантиметров.
  • Армирование основания: для более долговечной и надежной службы основы под фундамент ее рекомендуется упрочнить с помощью металлических прутьев толщиной 10−12 мм.
  • Заливка и утрамбовка бетона: окончательным этапом укладки подушки станет заливка бетонной смеси и утрамбовка ее с помощью глубинного вибратора.

Несомненно, что такой вид более сложен в укладке и требует дополнительных расходов и времени. Однако, используя бетонную подушку, можно не беспокоиться о ее выносливости, она способна выдерживать практически любой вес и этажность дома.

Песчаная подушка под фундамент

Подушка под фундамент из песка является самым экономичным видом. Кроме демократичной стоимости, ее преимуществом является простота укладки. Такой вид превосходно подойдет для строительства одноэтажных зданий или строений из пеноблоков, поскольку данный вид не предназначен для чрезмерно больших нагрузок.

Именно ограничения по весу и размеру постройки можно отнести к недостатку подушки из песка. В остальном же она имеет массу достоинств. С ее помощью удобно выравнивать поверхность котлована будущей постройки, а также песок может стать отличной заменой неудачному типу грунта (например, глине) если невозможно перенести место строительства.

Материалы и инструменты для укладки песчаной основы:

Этапы укладки песчаной подушки под фундамент
  • Подготовка котлована: выкапывается котлован необходимой глубины. Его дно основательно утрамбовывается.
  • Укладка песка: песок засыпается на дно котлована послойно, глубина каждого слоя — 20 см. Каждый слой обязательно увлажняется и скрупулезно утрамбовывается с помощью виброплиты. Делать это нужно тщательно — чем сильнее утрамбован песок, тем меньше вероятность его усадки в дальнейшем.

Толщина песчаной основы в среднем делается 10−20 см. Песок для нее идеально брать крупной фракции, однако, может подойти и средняя фракция чистого речного песка.

В случае высокого залегания грунтовых вод на участке следует предварить песчаный слой геотекстилем, чтобы вода в дальнейшем не подмывала основание.

Щебеночная подушка под фундамент

Подушка из щебня считается долговечнее и надежнее песчаной. Она способна выдерживать несравнимо большие нагрузки. По сути, она является комбинированным видом, поскольку включает в себя также песчаный слой.

Щебень для укладки под фундамент может применяться различной фракции. Как правило, используется комбинированный вариант: нижний слой из щебня средней или крупной фракции и верхний более мелкий. Это необходимо для того, чтобы подушка была более плотной, с отсутствием пустот.

Материалы и инструменты для укладки щебеночной подушки:

Этапы укладки щебеночной подушки под фундамент
  1. Подготовка котлована: так же как и в случае укладки песчаной основы, необходимо выкопать и тщательно утрамбовать котлован.
  2. Укладка песка: крупный речной песок засыпается слоем 10−15 см, увлажняется и хорошо утрамбовывается. Этот слой станет подготовительным.
  3. Укладка щебня: засыпается слой щебня средней фракции и утрамбовывается. Далее следует слой более мелкой фракции, который тоже подлежит тщательной утрамбовке во избежание возникновения пустот. Общая толщина щебневого слоя должна составлять не менее 20 см. Производится трамбовка с помощью виброплиты в несколько подходов.

Периметр основы из щебня высчитывается с учетом того, что, согласно строительным нормативам, она должна выступать за будущий фундамент на 15 см.

Подушка из щебня станет отличным выбором для строительства зданий как жилого, так и промышленного назначения. Она способна выдерживать большие нагрузки и применяется не только при возведении зданий, но также при прокладке автомобильных магистралей.

Заключение

Подушка под фундамент является основой всей дальнейшей постройки, поэтому подойти к ее укладке необходимо со всей ответственностью. Следует учесть все важные факторы заранее, поскольку после возведения здания изменить что-либо будет уже практически невозможно.

Однако узнав, как сделать подушку под фундамент, осуществив все нужные просчеты и приняв во внимание ряд простых рекомендаций по укладке, вы получите отличный результат, который будет долгие годы служить вашей постройке надежной опорой.

Бодров Вячеслав Юрьевич

Источники: http://better-house.ru/stroitelstvo/peschanaya-podushka-pod-fundament/, http://fundamentgid.ru/osobennosti-ustrojstva/rukovodstvo-kak-soorudit-podushku-pod-fundament.html, http://plita.guru/tehnologiya/obustroistvo-podushki-pod-fundament.html

Комментариев пока нет!

Source: www.kak-delat-pravilno.ru

Как подготовить подушку под фундамент плита. Устройство и схема подушки под фундаментные блоки

Монолитная плита — один из самых надежных видов фундамента, если соблюдена технология монтажа. Ее используют как при возведении многоэтажных зданий на грунтах с плохими характеристиками, так и при строительстве индивидуальных домов. Отличие в этом случае будет в толщине бетонного слоя и степени армирования.

Бетон используется для фундаментных конструкций благодаря своей самой главной характеристике — высокой прочности на сжатие. Для фундаментов не применяют материал высоких марок, достаточно приобрести бетон B15-B25 в качестве основного и B7,5-B12,5 для выравнивающей подготовки. Более прочный материал укладывать можно, но экономически не выгодно.

Минус бетона в качестве строительного материала — невысокая прочность на изгиб, которая компенсируется использованием арматуры. Стержни не дают монолитной плите растрескиваться при неравномерных нагрузках. Для фундаментов приобретают пруты класса А400(Alll — устаревшая маркировка) или ВрI.

Целесообразность проведения расчетов

Монолитная фундаментная плита рассчитывается как сложная конструкция, в которой бетон и арматура работают совместно. Основные цели расчета любого элемента в здании — проверка несущей способности и экономия материала. Благодаря предварительным вычислениям находится оптимальный вариант, обеспечивающий необходимую прочность с минимальными затратами.

Наиболее грамотное решение способен принять только специалист. Плитные фундаменты достаточно новая технология, поэтому далеко не каждый инженер-строитель способен грамотно их запроектировать. Вычисления выполняются в специальных программах, предварительно выяснив расчетные характеристики грунта. Под частный дом допустимо принимать толщину и процент армирования без расчетов, ориентируясь на нагрузку от вышележащих конструкций.

Сбор нагрузок

Исходными данными для проектирования монолитного фундамента, помимо характеристик грунта, служит сбор нагрузок. В расчете учитываются следующие значения:

  1. постоянные нагрузки от стен, кровли, перекрытий;
  2. временные нагрузки: (кратковременные — снеговая и длительная — нагрузка от мебели и людей).

Определение постоянной нагрузки

Важно учесть все элементы здания. Согласно пункту 1.23 «Руководства по проектированию каркасных зданий и сооружений башенного типа» на песчаных грунтах собственный вес плиты не учитывают, на глинистых его делят пополам, а на плывучих неустойчивых основаниях заводят в расчет полностью. Массу стен берут за вычетом проемов.

Получение из нормативных нагрузок расчетных производится путем умножения на коэффициенты надежности. Коэффициенты принимаются по таблице 7.1 . Коэффициенты, которые могут понадобиться для расчетов индивидуального дома, приведены в таблице.

Определение временных нагрузок

Масса снегового покрова зависит от типа местности строительства. Нормативные значения для каждого приведены в таблице 10.1 . Чтобы получить расчетную величину нагрузку умножают на коэффициент надежности, для снега он составляет 1,4.

Равномерно распределенные нагрузки приведены в таблице 8.3 . Для жилых зданий значение принимается 150 кг/м². В эту величину включена масса мебели и оборудования. Если планируется размещение тяжелых предметов, значение принимают в индивидуальном порядке. Коэффициент надежности 1,2.

Видео по расчету плитного фундамента:

Определение толщины фундаментной плиты

Если плита проектируется с выполнением расчетов в полном объеме, то их ведут по l группе предельных состояний (расчеты по прочности) и по ll ГПС (расчеты по деформативности). Для индивидуальной застройки услуги квалифицированных специалистов зачастую недоступны из-за высокой стоимости, поэтому значения принимаются «на глаз» с учетом минимальных требований.

Приблизительные значения, какая толщина принимается для зданий из разных материалов удобнее свести в одну таблицу.

Значения, приведенные в таблице, подходят для грунтов с достаточной несущей способностью. При плывучих болотистых основаниях толщину следует увеличить.

Минимальный диаметр арматурных стержней принимается 10 мм для лег

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
