Калитка из профнастила своими руками: инструкция по изготовлению

Владельцу дачного участка или частного дома иногда приходится немало поломать голову в поисках подходящего материала и конструкции для калитки. Между тем, решение может быть неожиданно простым и доступным. Мы предлагаем несложный вариант калитки из профнастила, изготовление которой будет по силам даже начинающему домашнему мастеру.

Варианты калиток из профнастила

Калитки из профнастила, независимо от формы и конструкции, выглядят ярко и привлекательно, поэтому всегда пользовались большой популярностью. Проявив немного фантазии, можно придумать оригинальный и выразительный вариант, который станет визитной карточкой своего автора и владельца. Опытный мастер, набивший руку в ремонтных или строительных работах, может «замахнуться» на калитку в виде арки. Такая калитка для забора из профнастила отличается сложностью изготовления, но зато очень стильно и эффектно смотрится. Начинающему умельцу можно посоветовать простую конструкцию прямоугольной формы. Такой совет подойдет и для изготовления ворот. Зная как сделать ворота из профнастила, можно изготовить их самостоятельно. Также вы можете прочитать «Каркасный дом своими руками пошаговая инструкция».

Материалы и инструменты

Перед началом работы следует подготовить следующее:

  • Прямоугольная труба сечением 60х40 мм
  • Профнастил
  • Кровельные саморезы с резиновой шайбой (цвет соответствует цвету профилированного листа)
  • Петли
  • Накладной или врезной замок
  • Строительный уровень
  • Рулетка
  • Дрель
  • Шуруповерт
  • Угловая шлифмашинка (болгарка)
  • Ножовка или ножницы по металлу
  • Аппарат электросварочный
  • Лопата
  • Бетонный раствор
  • Гравий

Размеры калитки

Ширина калитки из профнастила не должна превышать 1 м, иначе конструкция получится чересчур громоздкой и тяжелой. Опорный столб и петли также придется делать очень мощными. Рекомендуемая высота для калитки из профнастила – до 2 м. В этом случае рама калитки будет состоять из двух отдельных столбов. Калитки с большей, чем 2 м, высотой имеют большой вес, поэтому рамы для них усиливают верхней перемычкой, разгружающей опорный столб.

Как сделать калитку из профнастила: порядок монтажа

Установка столбов

Материал столбов рамы для калитки выбирается в зависимости от типа забора. Если он сделан из дерева или металлических щитов, стойки для калитки делают из трубы. В кирпичном или каменном заборе – из кирпича или бетона.

В независимости от типа стоек их следует устанавливать на бетонный фундамент. Его глубина должна соответствовать глубине промерзания, характерной для данного региона. На дне подготовленного под фундамент углубления делают подушку из утрамбованного щебня. Перед заливкой бетона вдоль стен ямы укладывают рубероид или полиэтиленовую пленку: бетон хорошо впитывает влагу, поэтому ему нужна надежная гидроизоляция.

Если рама калитки будет изготавливаться из металлических труб, их следует замонолитить в фундамент, тщательно проверяя вертикальность установки с помощью строительного уровня. Даже незначительный перекос очень скоро приведет к заклиниванию калитки, причем со временем этот эффект будет только усиливаться.

Изготовление каркаса калитки

Материалом для каркаса калитки служит прямоугольная стальная труба сечением 60х40 мм. Прежде всего, с нее нужно удалить грязь и ржавчину, используя для этой цели металлическую щетку. Выполнить эту операцию быстрее и легче можно с помощью болгарки и специального круга-щетки.

Когда металл очищен, приступают к изготовлению деталей. Торцы вертикальных, а также верхнего и нижнего поперечных элементов подрезают под углом 45 градусов. Торцы среднего поперечного элемента делают перпендикулярными оси детали. Подготовленные детали соединяют в единую конструкцию с помощью электросварки. Для того, чтобы избежать перекосов вследствие неравномерного нагрева, все соединения сначала прихватывают короткими швами длиной в 2 – 3 см.

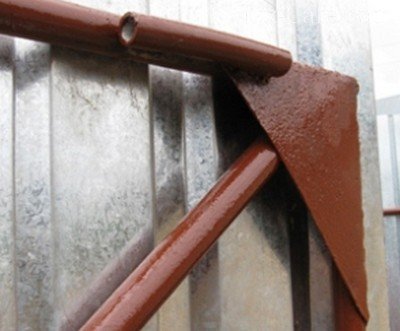

При увеличенных габаритах калитки все соединения ужесточают косынками – деталями в форме прямоугольного треугольника, катеты которого привариваются к смежным деталям.

К готовому каркасу приваривают навесы петель, ручку для открывания и пластину для установки замка.

После завершения всех сварочных работ всю конструкцию очищают от окалины и покрывают антикоррозионным составом. Затем каркас грунтуют и окрашивают.

Обшивка каркаса профнастилом

Для раскроя профилированного листа следует применять ножовку или ножницы по металлу. Использование болгарки с абразивным кругом приведет к выгоранию защитного покрытия и последующему развитию коррозии.

Саморезы следует ввинчивать в гребень каждой волны, при этом закручивать их нужно без большого усилия, чтобы резиновая прокладка была лишь слегка прижата. Если она будет сильно деформирована головкой самореза, то быстро потеряет эластичность и растрескается.

Замок на калитку из профнастила

Замок на калитку из профнастила следует устанавливать на расстоянии 90 см от уровня земли или дорожки. Рассмотрим два варианта установки:

  • Накладной замок. Замок располагают с внутренней стороны калитки так, чтобы одно из его крепежных отверстий приходилось на средний поперечный элемент каркаса, а сердцевина оказалась над или под ним. Отверстия в профилированном листе под сердцевину выполняют методом высверливания по контуру, а затем дорабатывают шарошкой. Для закрепления замка в среднем ригеле каркаса и приваренной к нему пластине с помощью сверла и метчика выполняют резьбовое отверстие под винт
  • Врезной замок. В прямоугольную трубу каркаса можно установить специальный малогабаритный врезной замок. Его установка выполняется очень просто: достаточно выбрать паз в стенке трубы в боковой части каркаса и просверлить несколько отверстий под крепеж

Изготовление калитки из профнастила

Перед монтажом калитки к опорному столбу следует приварить петли. Петли располагают так, чтобы между дорожкой и низом калитки оставался просвет в 100 мм. Если столбы выполнены из кирпича или бетона, петли приваривают к закладным пластинам.

На второй стойке устанавливают отбойник, который позволит калитке открываться только в одну сторону. На этой же стойке необходимо выбрать паз для ригеля замка. Точно определить его местоположение поможет несложный прием: на стойку наносят тонкий слой какой-либо пасты (подойдет шпаклевка или даже зубная паста), затем калитку захлопывают, а замок закрывают. При этом ригель оставит отпечаток в том месте, где следует сделать паз. Паз можно высверлить по контуру или проделать с помощью болгарки. В последнем случае делают два вертикальных разреза и один диагональный, соединяющий их противоположные крайние точки. Получится два треугольника, которые остается только отогнуть и срезать.

Зачастую калитку, ворота и забор изготавливают из одного материала, в нашем случае из профнастила. Но какой же выбрать? Двухсторонний профнастил для забора сделает ограждение прочным и красивым. Этот материал отлично противостоит коррозии и действию влажной среды.

Более подробно о том, какой профнастил для забора лучше, читайте здесь. Статья поможет определиться с выбором.

Работы по обслуживанию

  • Калитку из профнастила следует периодически очищать от налета грязи. Применять с этой целью какие-либо растворители нельзя, поскольку они разрушают защитное покрытие обшивки из профилированного листа. Лучше всего воспользоваться обычным мыльным раствором
  • Для смазки замка и петель можно применять машинное масло или солидол. Смазку следует регулярно обновлять, иначе детали петель и замка вследствие износа будет клинить
  • Стальные столбы, а также закладные детали в кирпичных и бетонных столбах раз в год следует окрашивать. Красить профлист не нужно, специальный защитный слой предохраняет его цветное покрытие от износа и выгорания
Видео о том, как сделать калитку из профлиста своими руками

Инструкция по монтажу ворот и калитки из профлиста.

Как сварить калитку или ворота.

Сборка калитки из профнастила своими руками

Калитки из профнастила все чаще можно встретить в современных ограждениях. Данная тенденция объясняется растущей популярностью заборов из металлопрофиля — профнастил не терпит соседства с другими материалами. Как и само ограждение калитку из профнастила несложно собрать самостоятельно при помощи того же набора инструментов.

Калитка из металлопрофиля

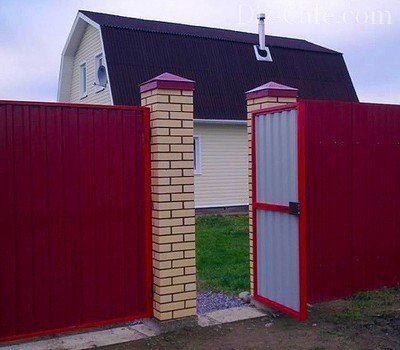

Готовая калитка из оцинкованного профнастила

Профилированный лист считается универсальным и недорогим материалом для строительства ограждений и сопутствующих конструкций. При внушительных габаритах профнастил довольно лёгкий: 1 м² весит от 4 до 9 кг в зависимости от толщины листов и качества защитного покрытия. Лист легко пробивается фурнитурой и режется ножницами по металлу, что в совокупности с небольшим весом существенно упрощает процесс установки.

Заборы и калитки из профнастила отличаются долговечностью — оцинкованные листы металлопрофиля дополнительно покрываются защитным слоем полимера, который полностью изолирует металл от влаги, кислорода и других агрессивных воздействий. Конструкции из профнастила не нуждаются в дополнительной декоративной отделке. В отличие от «чернового» стройматериала металлопрофиль характеризуется разнообразием цветовых решений — полимерное покрытие может быть выполнено практически в любом цвете.

Единственным недостатком профнастила, как материала для строительства ограждений и калиток, является потеря коррозийной стойкости после повреждения защитного покрытия. Относительно низкую прочность профнастила сложно назвать оправданным недостатком — едва ли можно представить себе ситуацию, в которой забор будет рубиться топором или тараниться автомобилем.

Фотогалерея вариантов металлических ограждений и калиток из профнастила

Калитка из профнастила незаметная на фоне ограждения
Калитка из профнастила с окантовкой угольником
Калитка из профнастила с угловой декоративной ковкой
Калитка из профнастила с ажурной декоративной решеткой

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

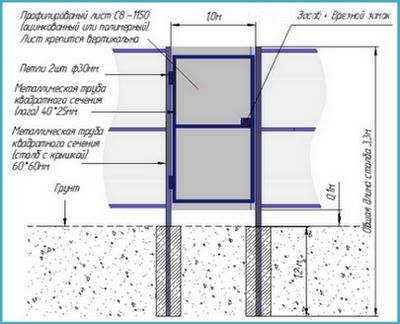

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

  • Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
  • Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
  • Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила. Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

  • Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
  • Профнастил. Лист заказывается по высоте будущей калитки.
  • Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
  • Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
  • Навесные воротные петли. Два комплекта
  • Врезной замок.

Обратите внимание! К полученному количеству материала необходимо добавлять минимум 15%, которые приходятся на срезы, брак, выравнивание и другие непредвиденные расходы.

Инструментарий

  • Сварочный аппарат;
  • Циркулярная пила «болгарка»;
  • Дрель/шуруповёрт;
  • Строительный уровень;
  • Рулетка.
  • Строительный уголок

Пошаговая установка калитки из металлопрофиля своими руками

Одним из наиболее удачных способов сборки калитки для непрофессионалов является монтаж непосредственно в проёме забора. Чтобы каркас не деформировался в процессе сборки его варят прямо на опорных столбах. После того как калитка будет готова её просто вырезают из проёма. Монтаж «на месте» исключает риск не попасть по размеру или ошибиться в измерениях, так как все пропорции наглядно просматриваются. Процесс сборки осуществляется в следующем порядке:

Верхняя и нижняя часть рамы

  1. К опорным столбам по уровню привариваются верхняя и нижняя части рамы. Необходимо следить за тем, чтобы плоскость труб не была вывернутой. Между нижней частью рамы и фундаментом/землёй должен оставаться зазор в 10 – 20 см;

    Приваренная боковина рамы с необходимым зазором

  2. По уровню привариваются боковины будущей рамы. В процессе монтажа к боковине сразу приваривается верхняя часть навесов. Между боковиной и несущим столбом должен оставаться зазор не менее 1 см с обеих сторон. После установки на несущем столбе отмечается местоположение нижней части навесов;

    Установка второй боковины с приваренным навесом

  3. По уровню приваривается поперечная труба. Её принято располагать точно по центру калитки. Если будет дополнительно навариваться рамка из уголка, то данную процедуру следует отложить;

    Установка поперечины по уровню

  4. Готовая рамка вырезается из проёма посредством «болгарки»;

    Вырезание готового каркаса «болгаркой»

  5. Места срезов подравниваются и зачищаются. Каркас обваривается со всех сторон. Сварочные швы зачищают от окалины и выравнивают;

    Обрезка лишней части каркаса

  6. При желании в каркас вставляется рамка из уголка. Уголок нарезается по внутренним размерам рамки, концы обрезаются под углом 45 градусов. Уголки провариваются по срезанным углам и прихватываются к самой раме;

    Разметка уголка для обрезки под 45 градусов

  7. По сделанной отметке приваривается нижняя часть верхнего навеса;

    Приваривание нижней части верхнего навеса к опорному столбу

  8. Каркас надевается на верхнюю петлю, после чего приваривается нижняя часть нижней петли. Калитка снимается и петли обвариваются со всех сторон;

    Готовые отверстия под замок и ручку

  9. В калитку врезается замок, а в столб опорная планка

    Обшивка каркаса калитки профнастилом

  10. Готовый каркас обшивается профнастилом снаружи либо вставляется в рамку изнутри, если таковая имеется в наличии. Приваривается центральная поперечина, если это не было сделано ранее.

Профнастил в рамке из уголка

Каркас калитки можно покрасить в тон профнастилу либо выбрать любой другой цвет. Процедуру окрашивания желательно производить до обшивки каркаса профнастилом, но уже после проведения сварочных работ.

Отделка и уход

Благодаря наличию полимерного покрытия конструкции из профнастила практически не нуждаются в поддерживающем уходе и дополнительной отделке. Можно осуществлять сезонную чистку забора перед летом или после зимы, чтобы удалить с поверхности грязь и пыль. Дополнительное окрашивание допустимо, но не несёт в себе какой-либо практической или декоративной пользы.

Единственное, на что стоит своевременно обращать внимание — обработка трещин, сколов и других повреждений защитного покрытия. Повреждённое место необходимо очистить от коррозии, если таковая имеется, обезжирить и закрасить коррозионностойкой краской под цвет профнастила. Данную процедуру желательно осуществлять сразу после появления дефекта, не давая коррозии распространяться вглубь листа.

Звонок для калитки из профнастила

Недорогой комплект беспроводного звонка

Обязательным элементом любой калитки является звонок, который позволяет гостям не стучать в дверь тяжёлыми предметами. Калитки из профнастила находятся на значительном удалении от дома и тянуть провода для питания традиционного звонка будет не очень удобно. Оптимальным решением является использование беспроводных звонков, которые не зависят от городской электросети — в качестве автономных источников питания в них применяются пальчиковые или аккумуляторные батарейки. Более совершенные и дорогостоящие модели могут дополнительно оснащаться датчиком движения, видеокамерой или домофоном.

Беспроводной звонок состоит из двух частей: кнопки и приёмного блока. Кнопка устанавливается непосредственно на калитку, а приёмный блок заносится в дом. Важным параметром беспроводного звонка является радиус приёма сигнала — максимальное расстояние, на которое можно разделить кнопку и приёмный блок. В зависимости от модели радиус приёма сигнала может составлять от 25 до 200 метров.

Обратите внимание! В данном случае подразумевается дистанция свободная от любых препятствий, которые могут глушить сигнал. Кирпичная преграда снижает эффективную дальность приёма на 25 – 40%, а армированный бетон на 40 – 85%.

Установка беспроводных звонков максимально проста — большинство кнопок выпускаются на самоклеящейся основе. Также в корпусе присутствуют специальные выемки для фиксации посредством саморезов. Монтаж звонка осуществляется в следующем порядке:

  1. Выбранное место очищается от пыли и обезжиривается спиртом или ацетоном;
  2. С самоклеящейся основы снимается плёнка. Кнопка плотно прижимается к поверхности калитки/забора;
  3. Жёсткий монтаж осуществляется посредством специальных саморезов по металлу. На поверхности калитки/забора отмечается местоположение будущего звонка;
  4. На месте вхождения саморезов просверливаются отверстия соответствующего диаметра. Можно попробовать закрутить саморезы сразу, но велик риск сделать вмятину на поверхности полотна;
  5. Устанавливается звонок и вкручиваются саморезы;
  6. Место стыка саморезов и профнастила обрабатывается герметиком, чтобы предотвратить коррозию.

Установка базовой части устройства осуществляется внутри дома, рядом с розеткой. Как правило, в корпусе имеется гнездо для гвоздя или самореза — устройство просто вешается на любой подходящий крепёж.

Видеоинструкция

Собственноручное изготовление калитки из профнастила не отличается сложностью и во многом осуществляется по той же схеме, что и монтаж забора. Выполненная с соблюдением всех требований калитка будет прекрасно смотреться на фоне ограждения и прослужит долгие годы в неизменном виде.

Оцените статью: Поделитесь с друзьями! Строим потолок для бани своими руками Автоматические распашные ворота своими руками

 Просмотров: 756  Рубрика: Строительство и ремонт

Ворота калитки из профнастила — как сделать своими руками

Сначала ограждения устраивали из дерева и камня. Позднее стали использовать шифер ввиду того, что он прочнее. Современные материалы позволяют устанавливать по доступной цене заборы, ворота и калитки из металлопрофиля, который отличается долговечностью и легкостью.

В этой статье пойдет речь о том, как сделать ворота и калитку из металлопрофиля своими руками.

Ворота из профлиста: плюсы и минусы

Калитка из металлопрофиля

Металлопрофиль — один из самых распространенных материалов для забора.

Возведенная своими руками калитка из металлопрофиля, как и ворота из профнастила, является относительно недорогим сооружением. Доступная цена и возможность отказаться от помощи профессионалов — это не единственные плюсы. Такое оформление входной и въездной зоны имеет и другие достоинства:

  • легкость исключает необходимость в грузоподъемной технике;
  • прочность дополнительно достигается ребрами жесткости;
  • для придания материалам нужных параметров понадобятся болгарка и диск по металлу;
  • сборка и монтаж конструкции происходит в короткие сроки;
  • для устройства опорных столбов выкопать ямы глубиной в 1 м можно с помощью лопаты;
  • долговечность используемого материала;
  • изделия при наличии защитного покрытия не поддаются коррозии;
  • презентабельный внешний вид.

Перед выбором столь положительного оформления стоит обратить свое внимание на отрицательные стороны конструкций:

  • профлист тонкий и его легко прорубить, что исключает надежность;
  • отсутствует звукоизолирующая способность;
  • слабая устойчивость к точечным механическим воздействиям приводит к деформации обшивки;
  • любое повреждение приводит к возникновению коррозии.

Кроме перечисленного, стоит учесть и тот факт, что легкость листов необходимо утяжелять для устойчивости конструкции. Это же касается и опорных элементов. Они должны справляться не только с нагрузкой створок, но и сопротивляться воздействию переменных воздушных потоков.

Схема с калиткой и чертеж

Проект калитки

«Фундамент» любого сооружения — это его проект.

Для того чтобы упростить себе задачу, следует заранее составить проект. Это позволит более точно рассчитать количество материалов и оценить надежность конструкции в целом.

Кроме того, проект помогает понять, как рациональнее сделать ворота и калитки из профнастила относительно порядка действий.

Распашной вариант может быть представлен в двух вариациях:

  1. Одна створка актуальна для узких проемов. Но нагрузка на петли может оказаться чрезмерной.
  2. Две створки обойдутся дороже, но они более устойчивой к ветру.

Любой чертеж ворот из металлопрофиля должен содержать в себе следующую информацию:

  1. общий показатель ширины проема;
  2. параметры каждой створки;
  3. все данные относительно стоек;
  4. конструктивные особенности каркаса;
  5. положение петель и фурнитуры.

Также стоит указать информацию о каждом элементе относительно всех габаритов. Составление проекта позволит, кроме прочего, своими руками установить калитку не только рядом, но и внутри одной из створок ворот.

Техника изготовления ворот своими руками

Ворота и калитка из металлопрофиля являются единым целым с общим оформлением забора. Однако конструктивно они имеют свои различия. Например, створки ограждения въезда могут быть распашными и откатными, а вход оформляют как встроенную часть в ворота или отдельно стоящий элемент.

Для забора

Для того чтобы сделать ограждения самостоятельно, потребуются немного времени и некоторое количество инструментов. Последние, как правило, имеются в каждом доме, особенно, если это частный сектор.

Что касается материалов, то понадобится следующее:

  • профнастил для обшивки;
  • металлический профиль для каркаса;
  • трубы для столбов;
  • крепеж;
  • щебень, песок и цемент М300 для того, чтобы устроить фундамент под забор.

В качестве опорных элементов могут быть не только трубы, но и бетонные или кирпичные столбы. Также подойдут винтовые сваи для фундамента, блоки и камень, трубы из асбестоцемента. Усиленные варианты актуально выбирать для ворот и калитки.

Установка столбов

Столбы для калитки

Столбы для калитки могут быть изготовлены из разных материалов.

Технология устройства ограждения начинается с возведения опорной конструкции. Любой из вариантов предусматривает наличие металлической трубы, которая закапывается в грунт. Нижняя часть обязательно закрепляется. Для этого лучше использовать подушку из утрамбованных щебня и песка, которые впоследствии заливаются бетонным раствором.

Что касается глубины, то она должна быть несколько ниже, чем данные о промерзании грунта. Как правило, этот показатель не превышает 100 см. В таком случае достаточно будет выкопать яму с параметрами 1,2х0,4 м. Вторая цифра означает ширину углубления. Она должна превышать диаметр трубы примерно на 30 см.

Важные моменты, которые следует учесть при работе над опорными столбами:

  1. трубы покрываются антикоррозийными составами;
  2. для вертикальности опоры следует использовать уровень;
  3. подушка должна быть толщиной от 15 до 30 см;
  4. вдоль бортов прокладывается рубероид;
  5. остальное углубление заполняется бетоном.

Для того чтобы защитить материал от разрушения изнутри, следует пустоту в металлопрофиле залить бетоном или перекрыть доступ к воде с помощью декоративного элемента. Это не потребуется, если использовать винтовую сваю с запаянным верхом.

При желании опоры можно декорировать с помощью кирпича или камня. Если это мероприятие будет реализовано, то ширина проема может измениться, что следует учесть заранее.

Создание каркаса

Каркас для ворот и калитки собирается из металлопрофиля четырехугольного сечения. Конструктивно он может выглядеть по-разному. Так, перемычки могут быть расположены следующим способом:

  • диагонально;
  • горизонтально;
  • перекрестно.

Все три варианта обеспечивают достаточную жесткость конструкции. Поэтому выбор, как правило, основывается на индивидуальных предпочтениях в совокупности с расчетами.

Дополнительно для усиления устраивают стационарную раму. Особенно это актуально для ворот. Однако это может стать преградой для проезда спецтехники и машин с высоким кузовом. Плюсом наличия перекладины является уменьшение нагрузки на опорные столбы.

Усиление можно провести с помощью треугольных пластин или коротких элементов из профиля. Их устанавливают в углах по периметру каркаса створки. Некоторые мастера монтируют их в каждом углу конструкции.

Положение нижней части ворот относительно грунта рассчитывают так, чтобы высота выпадаемого снега не была препятствием для их открывания. На летний период можно прикрутить дополнительные планки, дабы избежать проникновения животных на огражденную территорию.

Если ворота выбираются откатные, то конструкция дополнительно оснащается рельсом, каретками и противовесом. Для легкого изделия направляющая устанавливается только внизу. Тяжелые ворота, как правило, устанавливаются на крупных предприятиях. Поэтому сверху устанавливать специальный профиль в частном секторе не обязательно.

Фундамент для такой конструкции обязательно усиливают металлической арматурой. Учитывая сложность устройства откатных ворот из профлиста, своими руками реализовать задуманное будет затруднительно. Поэтому рекомендуется обратиться к специалистам.

Такие ворота актуальны при высокой степени застроенности, однако стоит учитывать, что долговечность механизма уступает распашному варианту.

Сборка деталей

Прежде чем собрать конструкцию, следует произвести нарезку всех необходимых заготовок в соответствии с расчетами. При этом обязательно следует определиться с тем, как именно будут соединяться элементы:

  • встык;
  • под углом в 45 градусов.

Второй вариант считается более надежным. Кроме того, угловое соединение исключает попадание воды внутрь профиля. Нижние части каркаса можно стыковать любым способом.

Процесс сборки конструкции выглядит следующим образом:

  • заготовки зачищают от коррозии и грязи;
  • элементы сваривают “сплошняком”;
  • фиксируют детали для дополнительного усиления;
  • обрабатывают стыковочные швы;
  • каркас обезжиривается, грунтуется и окрашивается в местах соединения элементов;
  • после высыхания локальной обработки конструкция покрывается финишным декоративным составом по металлу с антикоррозийными добавками.

Мастера, говоря о том, как сделать калитку и ворота из профнастила своими руками, рекомендуют следовать правилу: “лучше меньше, чем перебор”. Если появляется зазор, то его можно перекрыть нащельником. При ошибке в сборке в большую сторону придется разбирать каркас и проделывать работу заново.

Петли для калитки

Правильный выбор петель избавит вас от провисания и неприятного скрипа.

Следующим этапом является установка петель. Для ворот используется гаражные, фиксация которых проводится с помощью сварочного аппарата. Сначала они крепятся к стойкам, потом к каркасу ворот на расстоянии 20-30 см от края рамы створки.

Перед тем как выбрать положение петель, стоит определить, как будет установлен каркас. Конструкция должна быть расположена максимально гладкой относительно швов стороной к обшивке из профлиста.

Стоит учесть и тот факт, что положение петли может сказаться на том, как именно будут открываться ворота. На раму фиксируют при условии одного направления, встык — для любого. При необходимости устанавливается ограничитель для маневра.

Для легких ворот достаточно двух петель. Если створки окажутся тяжелыми, то требуется три штуки. Это можно рассчитать с помощью допустимых значений, которые соответствуют петлям. Производитель обязательно указывает подобную информацию на изделиях.

Далее монтируются профлисты с одной или двух сторон каркаса. Фиксация происходит с шагом в 2 волны ко всем элементам конструкции.



Фурнитура устанавливается с помощью саморезов, так как она является сменной частью. Снизу на воротах рекомендуется установить дополнительный фиксатор с ответной деталью в грунте. Это позволит частично снять нагрузку с замка при наличии ветра.

Ворота для гаража

Сегодня все чаще можно встретить забор из профнастила, который можно сделать своими руками. Подобное оформление калитки не является исключением. Прочность и долговечность материала позволяют использовать ту же технологию в изготовлении ворот для гаража.

Технология изготовления распашных ворот представляет собой тот же процесс, что выше описан. Это же касается обработки готового изделия относительно подготовки к отделке и декоративного покрытия. Важно установить замки до финишного окрашивания.

Что же надо для изготовления калиток

Для изготовления ворот и калитки из профнастила своими руками используется практически одинаковый материал. Единственная разница – в перемычках. Для более легкой конструкции калитки для жесткости можно использовать заготовки меньшего сечения.

Если ворота установлены со встроенной калиткой из профнастила, то отдельные опорные элементы не нужны.

Вымеряем размеры калитки

Любую калитку из металлопрофиля делают шириной не более 100 см. В ином случае конструкция окажется слишком громоздкой. Одного метра вполне достаточно для того, чтобы пройти человеку и пронести через проем какую-либо мебель.

Что же касается высоты, то чаще всего используют показатель в 200 см. Больший параметр вынудит исполнителя усилить каркас верхней перемычкой, дабы уменьшить нагрузку на опорный столб.

Монтаж калитки

Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.

Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.

Рама и фурнитура калитки

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата.

Без сварочного аппарата не обходится ни одна стройка.

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.

Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.

Установка калитки на опорные столбы

Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.

На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.

Обшивка двери и ее дизайн

Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.

Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.

Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.

Пошаговая инструкция и материалы для изготовления +Видео

Зеленая калиткаВ статье рассказывается о калитке, изготовленной из профнастила. Она представляет собой незаменимую деталь в конструкции ограждения периметра заданной территории. Показаны материалы и методы сборки калитки.

Дана пошаговая раскладка этапов изготовления двери для заборе своими силами. Указывается какой профнастил необходимо использовать.

Устройство ограждения участка по периметру

Этапы

Обустройство состоит из нескольких этапов:

  1. Разметка периметра.
  2. Установка опорных столбов.
  3. Устройство входной группы;
  4. установка ворот,
  5. установка калитки.
  6. Устройство забора по периметру.

Важной частью являются первоочередные работы, связанные с монтажом ворот и калитки. Их устанавливают в первую очередь. Эти объекты, в процессе эксплуатации, испытывают постоянные повышенные нагрузки. Конструкции их должны рассчитываться с большим запасом прочности. Детали применяются с увеличенными техническими характеристиками. Калитка из профнастила является продолжением забора и проходом в нём.

Калитка как отдельный объект эксплуатации

Калитка представляет собой часть забора, равная ему по высоте, с рабочей функцией открывания и закрывания организованного проёма для прохода человека.

Калитка в ограждении находится в состоянии постоянной работы. Она отвечает за пропуск людей и испытывает нагрузки в несколько раз больше чем ворота. Частые открытия и закрытия замка под физической нагрузкой, постоянная вибрация, смещение конструкции при нажатии по диагоналям и вес самой конструкции.

Для компенсации последствий таких воздействий калитку необходимо усиливать при изготовлении дополнительными деталями.

Пошаговая инструкция изготовления

Материалы для изготовления

Каркас изготавливается из профильной трубы размером 40х40х3 мм или 40х20х3 мм. Изготавливается он в виде прямоугольника по периметру и дополнительных деталей из отрезков материала обеспечивающих функцию усиления жёсткости всей конструкции. Они располагаются внутри периметра по диагоналям или в форме равнобедренного треугольника, от углов стороны с навесами к краю с креплением замка. Соединяются детали каркаса при помощи сварных швов электрической сваркой.

Подготовка

Совет! До начала монтажа конструкции, подготовленные детали каркаса необходимо сложить в порядке выполнения задания в соответствии с проектными размерами. В местах стыков сделать сваркой прихваты и проверить ещё раз данные. При необходимости не сложно будет внести корректировки. Затем проварить швы окончательно с постоянным контролем.

Образованные наплывы металла и окалину убирают шлифовальной машиной посредством абразивного круга.

На готовый каркас устанавливаются шарнирные петли. В зависимости от конструкции их приваривают или прикручивают болтами к профилю.

С противоположной стороны устанавливается замковая конструкция, на предварительно приваренную стальную площадку. Она изготавливается из стального листа толщиной 3 мм и соответствует размерам по замку.

Дополнительно привариваются ручки в виде скобы или просверливается отверстие для монтажа двойных ручек кнобов.

Дополнительно! Возможно применение для изготовления каркаса стального уголка размером 40х40х4 мм. Это наиболее бюджетный вариант, но с ним сложнее работать.

Облицовка

Такая конструкция переходит к стадии устройства на ней облицовки. Распространённым материалом для этого является профнастил.  Его изготавливают из стального листа с двухсторонним покрытием составом против коррозии на основе цинка. Лучшим вариантом является профлист с полимерным покрытием. Он имеет широкую цветовую гамму и более надёжную защиту от воздействия внешней среды.

Данный материал прикручивается к каркасу калитки с помощью саморезов для кровли со сверлом. Предварительно необходимо просверлить отверстия в профиле меньшего диаметра, чем толщина рабочей части крепежа.

Схема закручивания саморезов

Информация!  Саморезы для кровли имеют под головкой резиновое уплотнительное кольцо. Оно препятствует попаданию влаги на деформированный участок полимерного покрытия металла при просверливании отверстия для крепежа.

Форма профиля, толщина металла и его цвет соответствуют характеристикам материала применяемого для изготовления забора данного объекта.

Размеры полотна соответствуют по ширине 1000 мм, а высота равна размеру забора. Для возможности общения, верх калитки изготавливается из просечного металла или изготавливается решётка.

Навес

Навешивается калитка на опорный столб. Материалом для него служит деталь подобная опорам, которые использовались для забора. Для усиления столб применяется с повышенными характеристиками по прочности, большего диаметра и увеличенной толщиной стенки. Устанавливается он погружением в грунт на глубину превышающую уровень промерзания земли, но не менее 1200 мм. Опора калитки обязательно должна заливаться бетоном для лучшего уплотнения.

На него монтируется ответная часть шарнирного навеса по заранее выверенным меркам.

Противоположной опорой для калитки служит столб ворот. Для жёсткости, между опорами привариваются сверху и снизу перекладины из профиля. Они образуют дополнительный каркас прочности и подобие дверной коробки для удобного притвора полотна калитки.

Врезка замка

В столбе прорезаются отверстия для закрывания язычка замка. При необходимости дополнительно монтируется щеколда для временного запирания двери.

Заключение

Применение профнастила для изготовления калитки является хорошим вариантом. Он имеет ряд положительных характеристик:

  • Отличается высокой прочностью по наличию профильной конфигурации.
  • Лёгкий по весу материал.
  • Удобно монтировать самостоятельно.
  • Не требует особых условий по уходу.
  • Доступный материал по наличию.
  • Имеет низкую цену.
  • В случае повреждения можно быстро заменить.





как сделать и установить самому

Заложенный в каждом из нас инстинкт самосохранения проявляется в стремлении защитить свой дом от опасностей. Заборы, ворота и калитки являются обязательным элементом защиты. Но человеку не чуждо также и желание окружать себя красивыми предметами. Потому неудивительно, что современные элементы ограждения помимо прямого назначения выступают также в роли декоративного оформления участка. Калитка из профнастила установленная своими руками – один из самых приемлемых вариантов создания надежной и эстетично привлекательной конструкции, способной украсить парадную зону участка.

Прежде, чем делать калитку, предлагаем разобраться, в чем преимущества профлиста перед другими не менее популярными строительными материалами для изготовления ограждающих конструкций.

К ряду основных преимуществ профнастила можно отнести:

  • Отличные качественные характеристики. Материалом изготовления выступают профильные листы, которые укрыты несколькими слоями защиты: антикоррозионным, а после с наружной стороны полимером, а с внутренней – лаком.
  • Простота и удобство монтажа. Этот материал идеален для обустройства заборов и калиток. Конструкции из легких и в то же время прочных металлических пластин можно возвести всего за два-три дня, что в свою очередь ускоряет и удешевляет строительство. Возведенные калитки и заборы из профнастила выглядят солидно и основательно.
  • Эстетичная привлекательность. Волнообразно изогнутые металлические пластины могут иметь совершенно разнообразные оттенки. Применение цветного полимерного покрытия при окрашивании листов профнастила дает возможность выбрать изделие необходимого цвета для того, чтобы сделать калитку, которая дополняя ансамбль, будет гармонично сочетаться с другими строительными сооружениями на участке.
  • Долгий срок службы. Срок эксплуатации конструкций, оборудованных профнастилом, может достигать свыше 50 лет.
Привлекательный внешний вид изделия на протяжении всего года

Благодаря многоступенчатой обработке материал имеет высокую антикоррозийную стойкость и способность сохранять эстетичную привлекательность даже под воздействием ультрафиолетового излучения и погодных условий

Шаг #1 – выбор оптимального размера

Планируя сделать в заборе калитку, важно прежде всего определиться с габаритами конструкции. Оптимальная ширина калитки – не более 1 метра, высота – не более 2 метров.

Схема правильного обустройства калитки из профнастила

Грамотный расчет позволит предупредить проблемы, связанные с преждевременным износом петель и замка конструкции, а также возникающие неудобства в процессе эксплуатации при открывании широкого листа полотна

Желая создать более габаритную конструкцию, следует учитывать и тот момент, что увеличение массы створки может повлечь за собой ускоренный износ замков и петель полотна.

При изготовлении калитки высотой более двух метров каркас конструкции желательно дополнить верхней вставкой с перекладиной. Это позволит получить в готовом виде сплошное полотно, которое не только закроет пространство над калиткой, но и уменьшит нагрузку на опорный столб.

Шаг #2 – возведение опорных стоек

Для того чтобы сделать прочную калитку из профлиста, которая исправно будет служить на протяжении последующих нескольких десятков лет, необходимо правильно обустроить стойки для нее. В качестве опорных стоек могут выступить металлические трубы либо столбы из камня или из кирпича. При монтаже стоек важно следить за отклонениями от вертикального положения, которые могут повлечь за собой перекос и нарушение работоспособности готового изделия.

Создание надежного основания под конструкцию

Предупредить проседание опорной стойки поможет обустройство фундамента. Глубина его закладки составляет 1-1,5 метра

В вырытую яму под фундамент строго вертикально по уровню устанавливаются стойки и заливаются раствором из мелкого щебня песка и цемента. В течение последующих 7-10 дней бетон «устаивается» и застывает.

Шаг #3 – изготовление каркаса

Проще всего каркас изготовить из профилированной металлической трубы сечением 60х30. Для того чтобы нарезать заготовки и сварить калитку потребуется сварочный аппарат и болгарка. Перед нарезкой трубы на заготовки важно очистить ее от ржавчины и окалины с помощью насаженной на болгарку металлической щетки. После этого поверхность трубы необходимо обезжирить растворителем прогрунтовать антикоррозийным составом.

Высота установки калитки относительно уровня земли

При монтаже следует учитывать момент, что расстояние между дверным полотном и покрытием дорожки или тротуаром должен составлять не менее 100мм

Обратите внимание! Рабочий зазор необходим для нормального функционирования конструкции даже при скоплении льда в зимний период.

Определившись с размерами калитки, можно приступать к изготовлению ее каркаса. Для этого на профильной трубе необходимо отметить размеры заготовок и нарезать их болгаркой под углом 45 градусов. Создание такой фаски позволит повысить качество сварного шва, делая его при этом практически незаметным.

Для обустройства калитки потребуются две продольные детали по 1,75-1,9 м и 2-3 поперечные детали по 0,9-1 м. Детали свариваются между собой 2-3 см прихватками по всему периметру через каждые 20-30 см. Продольные и поперечные трубы, в том числе и центральная поперечная труба, должны располагаться строго перпендикулярно относительно друг друга. Расстояние между всеми горизонтальными элементами также должно быть одинаково. Это не только придаст дополнительной жесткости конструкции, но и сделает ее внешний вид более привлекательным.

Диагональные перекладины для повышения жесткости калитки

Чтобы повысить прочность конструкции, можно проложить диагональные элементы от верхнего угла притвора в нижнему углу навешиваемой стойки

Для повышения прочности калитки можно также внутри рамы выполнить меньший каркас из таких же труб размерами 20х40 мм. Предупредить искажение каркаса в процессе сварки от перенагрева можно путем выполнения прихваток в шахматном порядке. После того, как сварен каркас для калитки, приступаем к установке дополнительных элементов – навесов, пластин для крепления замка и наружной ручки.

Повышаем прочность конструкции с помощью металлических уголков

Треугольные «косынки» из стального листа, приваренные к соединенным между собой деталям, позволят повысить прочностные характеристики всей конструкции

Наглядное видео-пособие для начинающих, как правильно сварить калитку:

Шаг #4 – установка калитки

После завершения сварочных работ необходимо выполнить зачистку сварочных швов, грунтование поврежденных мест и окраску каркаса.

Профнастил легко крепится к каркасу при помощи саморезов или заклепок. Расстояние между креплениями зависит от предпочтений хозяина: можно прикреплять каждую волну листа, а можно и через одну. Обязательным является лишь закрепление профлиста к серединной перемычке каркаса.

Для установки калитки можно использовать как традиционные металлические петли, так и новомодные полимерные завесы. Если в качестве стоек используются металлические столбы, то завесы привариваются непосредственно к ним. К кирпичным или каменным стойкам петли крепятся путем приваривания к профильной трубе, закрепленной анкерами или дюбелями на столбе. Готовую калитку можно навешивать на опору и проверять работу замка.

Для того чтобы калитка не открывалась на обе стороны, на противоположную опору приваривается ограничитель из уголка. Притворные планки позволят также прикрыть зазоры между стойками калитки и полотном.

Калитка из профнастила своими руками

Профнастил — один из самых технологичных и удобных в работе материалов не только для кровли здания, но и для ограждения участка. Если к этому прибавить его невысокую стоимость и долговечность, то вариант изготовления элементов забора, начиная от рядовой секции и заканчивая воротами или калиткой, будет оптимальным.

Сегодня к цветному профнастилу прибавились новые виды текстуры,  имитирующие природный камень и древесину. Благодаря им, можно значительно удешевить конструкцию ограждения, не потеряв в эстетичности и привлекательности.

Варианты изготовления

Существует несколько способов сделать калитку из профнастила своими руками, а также несколько вариантов ее комбинирования с ограждением участка. Самая распространенная конструкция — рамка из стальной квадратной трубы, на которую крепится профлист.

Второй вариант более декоративен, но дороже и сложнее в изготовлении. В этом случае профилированный лист играет роль фонового слоя, а на переднем плане устанавливается  кованая решетка, выполненная по технологии металкрафт.

Такая калитка исключает просматриваемость участка — главный недостаток всех решетчатых ограждений и при этом выгодно подчеркивает красоту декоративной ковки.

Для улучшения внешнего вида входной группы верхнюю часть полотна можно сделать не прямоугольной, а ромбической, арочной или криволинейной формы, накрыть его декоративным козырьком или установить на опорных столбах герметичные светильники.

Вариантов комбинирования профнастила с другими элементами ограждения участка может быть несколько. Например, хорошо смотрится забор, столбы которого выложены из дикого камня или декоративного кирпича, а калитка и пролеты сделаны из профилированного листа.

Если же забор полностью изготовлен из профлиста, он будет смотреться монотонно. Для устранения этого недостатка, профилированный лист можно пустить не сплошным слоем, а оставить в средней части ограждения свободное пространство (15-30 см), заполнив его стальной декоративной решеткой или полосой из цветного поликарбоната.

Оставляя выбор вариантов оформления забора за вами, остановимся подробнее на его входной части. Прочная и красивая калитка из профнастила вполне может быть изготовлена своими руками, если вы приготовите весь необходимый инструмент и будете придерживаться простых правил сборки.

Последовательность изготовления калитки

Все работы по ее изготовлению можно разделить на четыре  этапа: монтаж опорных столбов, сборка рамы полотна, крепление на ней профлиста и навешивание полотна на столбы.

Для столбов лучше всего использовать квадратную или прямоугольную стальную трубу 6х8 или 8х8 см при толщине стенки 3-4 мм. Этого сечения вполне достаточно для того, чтобы конструкция получилась устойчивой и прочной.

Глубину заделки столба в бетон принимаем от 0,8 до 1,2 метра, а яму под него роем размером в плане 40х40 см. Ставить столб, просто забивая его в грунт кувалдой, не следует, поскольку без бетона такое крепление не будет прочным, а металл будет активно ржаветь.

Пока бетон в основании столбиков набирает прочность, приступим к изготовлению рамки.

Для того, чтобы она получилась ровной и симметричной, нужно подготовить самодельный кондуктор – лист ОСП толщиной 10 мм и струбцины. Разрезав трубу по размерам будущей рамки, фиксируем отрезки на листе с помощью струбцин, предварительно проверив угольником все стыки.

Без ровного и твердого основания, которое дает нам лист ОСП, и жесткой фиксации деталей рамки струбцинами нам не удастся избежать перекосов и термических деформаций, возникающих при сварке.

Разметив места установки петель, привариваем их к рамке одной стороной. Вторую мы проварим к столбу при установке калитки. Не забывайте о том, что петли нужно установить так, чтобы их штыри стояли во встречном направлении. Это нужно для того, чтобы калитку нельзя было снять со столба.

После сварки труб рамки и пластины, на которой будет установлен замок, изготовление калитки из профнастила продолжает монтаж профлиста. Для его крепления нужно купить саморезы с резиновыми шайбами, которые используют при укладке металлической кровли. Отрезав болгаркой профнастил по размерам рамки, укладываем его на металлический каркас и крепим саморезами.

Для того, чтобы не поцарапать профлист, предварительно просверливаем в нем небольшие отверстия, в которые будут вкручены саморезы. Все точки обрезки профлиста и рамку прокрашиваем качественной полимерной краской, чтобы избежать коррозии.

Готовая рамка с профнастилом прикладывается к опорному столбу и фиксируется на нем проволочным хомутом или большой струбциной. После проверки вертикальности, прихватываем электросваркой к столбу вторую часть петель. Несколько раз открываем и закрываем калитку для того, чтобы убедиться в точной установке петель и профнастила.

Если открывание происходит туго или лист цепляется за столб, подрезаем его и подравниваем петли, которые мы прихватили слабым монтажным швом. Только после того, как открывание происходит идеально, провариваем крепления петель сплошным швом.

После этого можно ставить замок в крепежные отверстия, которые мы заранее просверлили в стальной пластине, приваренной к несущей рамке. После монтажа замка на второй столб ставится ответная планка или же в нем вырезается отверстие под запорный ригель.

Поскольку установка калитки из профнастила в большинстве случаев продолжается монтажом ворот, следующим этапом станет их изготовление. Технология данной работы ничем принципиально не отличается от последовательности сборки выполненной нами конструкции.

Закончив монтаж, не забудьте заварить сверху опорные столбики стальными крышками, чтобы исключить попадание воды внутрь профиля. Если в ваши планы входит установка светильников на входной группе, то в столбы перед их установкой следует затянуть электрический провод в гофрированной трубе.

При строительстве опорных столбов из кирпича или камня, металлическая труба становится основой их жесткости и возле нее выкладывается вся облицовка. В этом случае к трубе нужно заранее приварить закладные пластины и выпустить их на внешнюю поверхность для крепления петель.

Калитка из профнастила своими руками: полная инструкция

Любая огороженная территория имеет место, через которое на неё можно попасть человеку. Это может быть проход, организованный непосредственно через здание или отдельно стоящая сторожка с дверью, но самым распространённой, конечно же, является калитка, способов технического исполнения и разновидностей оформления которой существует великое множество. Но самый популярный их вид — это вариант из профнастила. Как сделать калитку из профнастила своими руками, мы опишем поэтапно в этой статье.

Плюсы и минусы калитки из профнастила

Минусов калиток из профлиста оказалось намного меньше, чем можно подумать. Если посмотреть на плюсы и минусы объективно, то получится примерно такие пункты:

Плюсы

  • Низкая себестоимость
  • Простотп изготовления и монтажа
  • Долговечность
  • Отсутствие необходимости специального технического обслуживания
  • Неприхотливость в эксплуатации

Минусы

Хотя таковых, практически и нет, но некоторые особенности к ним отнести всё же можно:

  • Сравнительно невысокую устойчивость профнастила к механическим повреждениям
  • Отсутствие достаточной жёсткости конструкции при её больших размерах

Какой размер оптимальный?

При подборе размера калитки нужно исходить из уже существующих проёмов для прохода на территорию. Без острой необходимости разбирать забор для увеличения просвета никто не будет. Если же всё-таки габариты будущего изделия менять есть возможность, то их следует приспосабливать под технические условия использования всей территории.

Калитка из профнастила своими руками

При отсутствии ворот размер калитки стоит увеличить до 1,5 метров с той целью, чтобы через проход можно было бы перемещать всевозможную мебель или строительную тележку. В случае, когда есть альтернативные способы попасть на огороженную территорию, то оптимальным будет размер в 1 метр. И далее мы расскажем, почему.

Какой профнастил выбрать?

Давайте рассмотрим некоторые марки этого материала, чтобы понимать чем они отличаются и как маркируются. Более подробно о выборе профнастила для забора, мы описали в отдельной статье:

Различные виды профлиста для забора

  1. С-8
    Это самый дешёвый, но самый проблемный при монтаже вид профнастила. Из-за малых показателей высоты волны (всего 8 мм), листы обладают низкой ветровой устойчивостью. Это является причиной большого расхода крепёжных материалов и возникновению дополнительных рисков повреждения при транспортировке, сборке, эксплуатации и т.д.
  2. С-20
    Высота ребра в листах составляет — 20 мм, что лучше 8 мм. И шаг волны в этой марке меньше, что даёт дополнительный запас жёсткости, чем в С-8. Ширина С-20, как и С-8, составляет 1150 мм.
  3. С-21
    У материала этой марки самый высокий показатель высоты волны, следовательно, они и самые жёсткие. К тому же, полезная ширина самих листов — 1м.

Сравнив все показатели, можно сделать вывод, что для рационального использования материала, разумным решением будет избрать размер калитки не больше 1100 мм., а для лучшего качества конечного изделия следует применять марки С-20 или С-21.

Установка опорных стоек

Первым этапом в данном в виде строительства будет установка опорных стоек, на которые будет навешиваться остальная конструкция. Стоит отметить, что здесь могут быть два пути. Правильным будет — сначала установить столбы, а через несколько дней на них прикрепить калитку. Это обусловлено необходимостью дать застыть бетону, который набирает монтажной прочности через 7-10 дней. Не всегда такой срок устраивает людей из-за нежелания держать двор открытым.

Вторым вариантом, есть изготовление всей конструкции в сборе с применением двух поперечных крепёжных перемычек, которые привариваются сверху и снизу прикреплённой к столбам калитки для того, чтобы придать всей конструкции жёсткость, необходимую для её установки. Но и во втором случае есть свои минусы, так как демонтировать эти перемычки рекомендуется через те же 7-10 дней. (При высоте калитки 2 метра — это несущественно, а при высоте 1,5 м. всем, кому надо будет пользоваться проходом, придётся нагибаться, что не слишком удобно.) В случае несоблюдения этого условия, при открывании-закрывании калитки столбы будут расшатываться в недостаточно набравшем крепость бетоне и следствием будут дальнейшие сложности при замыкании замков и засовов. Однако, рассмотрим классический вариант и то, какими бывают столбы и как их установить.

Столбы для крепления калиток могут быть:

  • Бетонными
  • Кирпичными
  • Металлическими

Самым оптимальным вариантом будет последний, именно на нем и будет наш пример. Опишем поэтапно процесс их установки.

Какие опоры выбрать

Их высота будет складываться из высоты калитки, глубины погружения в грунт и зазора, который будет между нижней кромкой открывающейся части и нижней перемычкой или уровнем земли.

Опорами могут послужить:

  • Швеллер
  • Двутавр
  • Труба круглая или квадратная

Возьмём трубу, как самый экономичный вариант. Её размеры по торцу будут 100 на 100 мм, стенка металла 3 мм. Можно использовать трубу меньших размеров, но с большей толщиной стенки металла. Если жёсткость несущих опор будет недостаточная, то висящее на них изделие будет шататься, а это будет иметь такие же последствие, как и при плохой бетонировке опор. О них мы расскажем ниже.

Дополнительную устойчивость конечной конструкции могут обеспечить приваренные ближе к основанию опор небольшие куски металла. Они обеспечат лучшую сцепку столбов с бетонировкой.

Рытьё ям

Здесь стоит учитывать высоту и ширину самой калитки. Чем она будет выше и шире, тем на большую глубину рекомендуется погрузить в грунт столбы. Влияющим фактором также будет плотность самого грунта. В песке глубину ямы стоит увеличить на 20%. В остальных случаях, универсальным можно считать размер ямы 1 — 1,2 метра в глубину и 0,35 — 0,5 м в ширину. Итак, роем яму и устанавливаем в неё отрезанные по высоте столбы.

Если есть в наличии уже приобретённый профильный лист, то расстояние между столбами стоит привязать к его ширине, чтобы избежать в дальнейшем появление обрезков и использовать купленный материал максимально рационально. Расстояние между столбами должно быть на 40 — 50 мм больше ширины листа.

Бетонируем столбы

Закрепляем установленные строго вертикально опоры и закрепляем их в грунте при помощи крупных камней или боя кирпича. Расстояние между опорами не должно превышать 1,15 м.

Пример установки столбов для ворот и калитки

Пример установки столбов для ворот и калитки

Приготавливаем в специальной ёмкости бетон и заливаем его в ямы до самого верха. Проверяем ещё раз по уровню вертикальность опор и оставляем их на 1 день.

Снимаем размеры

На следующий день проверяем уровень столбов и снимаем размеры получившегося проёма. Производит их надо в самом низу и в самом верху. Если разница до 1 см, то принимаем за основу меньший размер и приступаем к главной части.

Изготовление калитки

После того, как столбы для калитки уже готовы, сняты размеры, можно начать приступать к изготовлению самой калитки.

Собираем главную рамку

Её ширина должна быть меньше размеров проёма на 20-40 мм., высота на 30-50 мм меньше высоты столба от земли до верха. Собирать лучше из уголка 40 на 40 мм, но можно и из профильной трубы.

Отрезаем по размерам куски металла, складываем их на жёсткой горизонтальной поверхности и свариваем при помощи сварочного аппарата.

Вырезаем профильный лист

Проводим замер внутреннего расстояния между вертикальными рёбрами уголка образовавшейся рамки и по их размеру отрезаем профильный лист.

Сверлим отверстия

Прикладываем его к внутренней стороне каркаса и сверлим сквозные отверстия через лист и уголок в тех местах, где профнастил лежит своими рёбрами на рамке.

Отрезаем поперечную крепёжную планку

Для того, чтобы лист был прочно прижат к рамке калитки, его нужно к ней прижать отрезанным по его ширине куском профильной трубы, поперечный размер которой должен быть меньше стороны уголка на величину, равную величине порога профнастила плюс его толщины. Эта поперечина будет нужна для крепления к ней и основному каркасу Г-образной рамки, которая будет использована для монтажа ручек, замка и засова.

Собираем рамку для замка

Вырезаем и свариваем из той же трубы, что и прижимная планка, Г-образную рамку размером 200 на 200 мм. Прикладываем планку и готовую полурамку к основному каркасу, выбираем высоту и привариваем Г-образный кусок к планке. Переносим размеры образовавшейся вставки на профнастил и вырезаем на нём выемку под будущий замок.

Проверяем элементы

Прикладываем лист во внутрь основной рамки, прикладываем поперечную планку малой рамкой. Если необходимо, делаем необходимую подгонку. Разбираем конструкцию.

Красим

Убираем лист с рамки, зачищаем последнюю крупной наждачной бумагой и обезжириваем при помощи растворителя. Прокрашиваем грунтовкой по металлу поверхность каркаса, уделяя внимание и отверстиям. Даём высохнуть грунтовке и прокрашиваем основной краской.

Собираем калитку

Крепим лист к каркасу при помощи саморезов или заклёпок, прикладываем поперечную прижимную перегородку, привариваем. Нужно подложить куски жести в местах сварки, чтобы не повредить краску на профнастиле.

Установка замка

Замок на калитку из профнастила стоит ставить такой же, как и в обычные уличные двери, но можно использовать и сейфовый, и гаражный. Отрезаем два куска листового металла, толщиной 2 — 3 мм, по размерам рамки для замка, прикладываем наружную половину на место крепления и крепим при помощи саморезов через просверленный отверстия.

Калитка из профнастила своими руками

В торце основной рамки, тоже про помощи дрели, просверливаем и растачиваем отверстия по засов и замок. Установка замка на калитку из профнастила и засова делается к установленной пластине, проделывая в ней необходимые отверстия под ключ и рычаги для засова. Монтируем все части конструкции и проверяем на работоспособность. Закрываем механизм второй пластиной и крепим её, предварительно просверлив отверстия для ручки, если она будет не частью замка.

Монтируем калитку на столбы

Устанавливаем готовое изделие вертикально в проёме на стопках кирпичей. Выбираем высоту, подгоняем по уровню и привариваем петли. Убираем кирпичи, проверяем провисаемость, если всё хорошо, то отмечаем и просверливаем в столбе, противоположном столбу с петлями, отверстия под язык замка и засов.

На этом этапе, калитка для забора из профнастила готова. Вот таким образом, своими руками можно получить надежную калитку за довольно быстрое время.

Калитка из профнастила с элементами ковки

При изготовлении можно украсить калитку элементами ковки. Вариантом, могут быть расположенные вертикально с лицевой стороны кованные корзинки, приваренные к металлическим прутам диаметром 10 -14 мм., а также различные кованные орнаменты, которые можно купить в готовом виде. Они крепятся также, как и корзинки. Верх готового изделия можно дополнить кованными наконечниками. На саму калитку с наружной стороны красиво будет повесить кованный почтовый ящик или прикрепить прямо к листу фалшь-петли из прессованной стали.

Выше можно посмотреть фото калитки из профнастила с элементами ковки.

Калитка для готового забора

Можно сделать калитку прямо в заборе. Калитка из профнастила для забора изготавливается так же, как и обычная, с тем лишь отличием, что основную рамку надо будет поместить вовнутрь заборного пролёта, либо на самостоятельно стоящих столбах, либо прямо крепя на второй такой же рамке, но большей по размерам и приваренной к поперечным несущим ограждения.

Описанный нами способ является самым простым и доступным рядовому человеку, обладающему минимальными строительными навыками и инструментом. В статье подробно описано, как собрать своими руками каркас, прикрепить к нему лист и как вставить замок в калитку из профнастила. Но стоит отметить, что максимально качественным любое изделие получится, если доверить его изготовление профессионалам, ведь для успешного итога, кроме знания технологии, хорошо иметь и наработанный годами опыт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
