Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м Глубина заложения
фундамента, м
Грунт слабопучинистый Грунт непучинистый,
твердые породы
более 2,5 — 1,5
1,5 — 2,5 3,0 и более 1,0
1,0 — 1,5
2,0 — 3,0		 0,8
менее 1,0 менее 2,0 0,5

Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Глубина ленточного фундамента: минимальная и оптимальная

Глубина ленточного фундамента – общее расстояние от поверхности почвы до подошвы основания и не стоит путать данный показатель с глубиной траншеи, ведь котлован может получиться больше за счет прокладки в нем подушки из песка/щебня. На глубину фундамента ленточного типа влияют такие основные факторы, как тип/глубина промерзания грунта, уровень прохождения почвенных вод, вес конструкции и т.д.

ленточный фундамент

Сам ленточный фундамент представляет собой железобетонную конструкцию поперечного сечения обычно прямоугольной формы. Данный вид фундамента очень прочный, способен свободно выдержать сооружение, построенное из материалов с показателем плотности от 1000 кг/м3. Применение ленты позволяет основанию выдерживать серьезную тяжесть стен и перекрытий, обеспечивая зданию долговечность и надежность.

Ленточные фундаменты бывают незаглубленными, мелкозаглубленными и заглубленными. Каждый тип предполагает свой уровень закладки. Глубина заложения ленточного фундамента – основной параметр, который будет влиять на все остальные показатели (и на стоимость в том числе). Поэтому все нужно верно рассчитать: чтобы, с одной стороны, построить прочное здание, а с другой – не увеличить безосновательно расходы.

Заглубление ленточного фундамента

Сначала нужно определиться с тем, каким будет ленточный фундамент: глубина определяется после выбора типа основания. Для легких сооружений каркасного типа, из дерева и пенобетона, небольших кирпичных зданий подойдет мелкозаглубленный фундамент, который можно возводить на слабосыпучих грунтах. Обычно его глубина составляет до 70 сантиметров.

заглубление

Заглубленный тип основания проектируют для сооружений, возводящихся на пучинистых грунтах, со стенами и перекрытиями, имеющими немалый вес. Данный тип конструкции также применяют в случаях проектирования домов с подвалом. Глубина ленточного фундамента для дома в таком случае составит показатель глубины промерзания почвы плюс 20-30 сантиметров. Под внутренние стены допускается закладывать основание меньшей глубины.

Для отапливаемых сооружений допускается рассчитывать, на сколько заглублять ленточный фундамент, без учета уровня промерзания грунта. Но тогда завершать все строительные работы нужно до окончания теплого сезона либо же задуматься о мерах, противодействующих промерзанию грунта, которые будут актуальны в процессе проведения работ.

Минимальный показатель глубины ленточного фундамента заглубленного типа для неотапливаемого здания составляет:

среднестатистический показатель уровня промерзания грунта + 10% + 20-30 сантиметров; для строения отапливаемых – уменьшение значения на 20-30%. Если предполагается обустраивать подвал, все измерения выполняют от его пола.

Решая, на какую глубину копать на песчаных и сухих грунтах, стоит учесть, что по нормативам допускается заглублять выше линии промерзания почвы. Но только при условии, что подошва основания располагается к уровню земли не ближе 50-60 сантиметров. При условии близкого прохождения грунтовых вод и необходимости в большей глубине ленточный кирпичный фундамент не применяют. На сильнопучинистых и глубокопромерзающих почвах от любого типа ленточного фундамента для дома вообще желательно отказаться.

Стоит помнить, что фундаменты здания основного и всех примыкающих к нему пристроек должны проходить на единой глубине. Если же есть разница в нагрузках на фундамент, допускается разность глубины закладки. В таком случае по всей длине основания делают уступы высотой 30-60 сантиметров с косыми углами любой величины, которые призваны соединять части конструкции на разных уровнях.

Факторы, влияющие на глубину закладки фундамента

Когда проектируется ленточный фундамент, глубина заложения играет основополагающую роль, поэтому параметр нужно просчитывать с особой тщательностью. Чем выше будет находиться подошва основания, тем меньшими будут затраты за счет уменьшения объемов бетонного раствора для заливки. Но экономия на качестве недопустима, поэтому учитывать нужно все.

глубина ленточного фундамента

Просчитывая, на какую глубину делать ленточный фундамент, берут во внимание такие основные факторы: граница промерзания почвы, близость прохождения грунтовых вод, точно определенный тип грунта на участке. Также желательно учитывать класс строения, планируемый срок службы, чувствительность конструкции здания к воздействию неравномерных осадок, общий рельеф участка.

Верхние слои почвы могут обладать сильной сжимаемостью, менять свойства по погоде. В таких случаях фундамент из ленты должен быть заглублен в устойчивые несущие грунты, независимо от глубины их прохождения.

Типы грунта по воздействию на прочность фундамента:

  • Гравелистные пески средней/большой крупности, крупнообломочные породы с примесями песка, скальные почвы
  • Пылеватые, мелкие пески
  • Разного типа супеси
  • Глины и суглинки, крупнообломочные породы с примесями глинистого заполнителя

Даже при условии заглубления фундамента существенно ниже уровня промерзания защита от воздействия пучения почвы при морозе не гарантирована. Если промерзающий слой не давит на подошву основания, он может воздействовать на стены, что учитывает расчет глубины заложения.

Способы уменьшения воздействия промерзающего грунта на конструкцию:

  • Создание скользящего слоя по боковой поверхности фундамента из материала с минимальным коэффициентом трения
  • Заливка основания в трапециевидной форме с выполнением сужения кверху
  • Защита грунта возле фундамента экранами и системами против переувлажнения
  • Засыпка пазух конструкции фундамента непучинистой почвой

Задумываясь о том, какой глубины должен быть ленточный фундамент, в качестве основной задачи следует выделять определение оптимальной глубины, где несущий слой грунта с подстилающими слоями сможет дать равномерную осадку здания, которая не превысит допустимые показатели.

Определение величины заглубления фундамента

Выбор глубины для закладки фундамента начинается с расчета глубины промерзания земли на участке при учете режима отопления. Вычисления проводят с использованием формулы:

Df = k × Dfn, тут:

  • Dfn – нормативный показатель глубины промерзания
  • Df – расчетный показатель глубины промерзания
  • Kn – коэффициент, соотносящийся с режимом отопления строения (по СНиПу 2.02.01-83)

Потом определяют свойства почвы непосредственно на месте закладки основания. Достаточно выкопать шурф и взять образцы грунта.

Фундамент под гараж: какой выбрать в зависимости от вида гаража, особенности заливки разных типов фундаментов

Грунт можно выбрать даже после самостоятельного (но тщательного) изучения в поле. Достаточно взять землю в ладони, размять, скатать шнуром, попробовать сделать из него кольцо и посмотреть на результат: целое кольцо говорит о глинистой почве, распадающееся – о суглинке, рассыпающееся в процессе сворачивания – почва, скорее всего, из супеси. Но самый оптимальный метод – обратиться к специалистам.

Потом определяют, на какой глубине проходят грунтовые воды – для этого бурят отверстие глубиной до 3 метров, опускают в него трубу из металла или пластика, измеряют уровень воды в разную пору года – тут важно понять, способна ли вода подняться выше 2 метров до уровня промерзания земли.

Полученные данные позволяют определить, какой глубины делать ленточный фундамент. Обычно для вычислений используют таблицу 2 СНиП 2.02.01-83. При условии, что уровень грунтовых вод расположен на 2 (и более) метра ниже границы промерзания земли, фундамент закладывают на определенную глубину в соответствии с типом грунта.

Оптимальная глубина фундамента:

  • Гравелистые, средние/крупные пески – 50 сантиметров
  • Мелкие пески, супеси – минимум 50 сантиметров
  • Суглинки, глины, грунты крупнообломочные – минимум 0.5 Df

В случае, когда грунтовые воды расположены ближе 2 метров к границе промерзания Df, основание проектируют на глубине минимум величины Df.

Способы уменьшения необходимой глубины фундамента

Бывают случаи, когда есть смысл понижать затраты на закладку основания на большую глубину. Так, если глубина ленточного фундамента для одноэтажного дома из пеноблока не слишком большая, то серьезные тяжелые строения порой требуют огромных затрат, которые застройщики стараются уменьшить.

Наиболее радикальный метод – полная замена грунта пучинистого на непучинистый: просто роют котлован, значительно больший проектных размеров, доходя до места ниже границы промерзания. Грунт выбирают, заменяют его песком, тщательно трамбуют. Земляные работы масштабные, но зато обеспечивают надежный результат.

глубина

Можно сконструировать отмостки для понижения глубины промерзания земли и препятствования ее переувлажнению. Отмостки – это бетонные площадки, которые проходят под стены дома и имеют уклон до 10 градусов. Их ширина выбирается в соответствии с почвой, размерами свеса крыши. Так, для просадочных почв достаточно спроектировать отмостку шириной до метра.

Можно понизить уровень вод под объектом благодаря обустройству кюветов с отводом воды, выполненных по уклону рельефа. Конструкции хорошо работают и отводят воду во время таяния снегов, ливней. Если уровень грунтовых вод на участке повышен постоянно, делают серьезные дренажные системы.

Уменьшить глубину промерзания почвы можно путем укладки под отмостку специального фундамента, сделанного из пенополистирольных плит. Так, если взять плиты толщиной до 5 сантиметров, удастся уменьшить промерзание грунта до глубины в 30 сантиметров.

Если строится не очень массивный дом из дерева, можно установить фундамент непосредственно в промерзающий слой. При условии качественного армирования и закладки выше границы пролегания вод фундамент перераспределит неравномерные нагрузки и выступит в качестве единой монолитной конструкции.

Таким образом, в моменты вспучивания почвы в одной из зон под основанием конструкция не деформируется, а приподнимается, но вес здания держит и обеспечивает сохранение плоскости фундамента. Обязательно выполняют подсыпку основания гравием и песком с целью сглаживания неравномерного пучения почвы. В то время, как рама из железобетона обеспечит распределение нагрузок по периметру и не позволит конструкции покоситься.

Теплоизоляция мелкозаглубленного ленточного фундамента

Когда производится выбор глубины для закладки основания, следует подумать о теплоизоляции, особенно если речь идет о мелкозаглубленном типе. Чтобы не дать земле промерзать под основанием и избежать сдвигов грунта.

Для теплоизоляционного слоя используют экструдированный пенополистирол, который во влаге не деформируется и не разлагается. Свойства теплоизоляции повышаются пропорционально толщине материала. Так, лист толщиной в 2.56 сантиметра обеспечивает сопротивление теплопередаче, идентичное 120 сантиметрам грунта. То есть, материал условно увеличит глубину фундаменту на 120 сантиметров.

пенополистиролом

Качественная вертикальная и горизонтальная изоляция позволяет обеспечит прочность и надежность строения, даже если закладывается фундамент даже на глубине до 40 сантиметров.

Глубина ленточного фундамента – очень важный параметр, который должен просчитываться по технологии, с учетом основных факторов и показателей. Лишь в таком случае удастся построить долговечное и надежное здание.

варианты для одноэтажного и двухэтажного домов из пеноблоков, каким должен быть средний показатель

Строители стремятся всегда сделать свою работу более простой и дешевой, сократить потери времени. Сложность и трудоемкость фундаментных работ при выборе ленточного типа основания оказывается оптимальной, что обусловило его большую популярность. Однако важно учесть все тонкости, и избежать часто встречающихся технических ошибок.

Особенности

Ленточный фундамент полагается устраивать по периметру дома, в том числе под внутренними несущими стенами. Часто подобное основание сооружается под тяжеловесными домами из натурального камня, кирпича или бетонных блоков. Но также он совместим с постройками, имеющими железобетонные перекрытия. Еще одним преимуществом ленты является ее пригодность для размещения подвалов и погребов. Плитные конструкции оборудовать такими помещениями намного сложнее, а подчас и вовсе невозможно.

Уже общее описание показывает, что глубина заложения лент обычно довольно велика. Однако простота используемой технологии оправдывает ее применение в малоэтажной застройке и при сооружении подсобных объектов. Ленточные основания к тому же неплохо работают даже там, где есть риск неравномерной усадки здания. Обычно это связано с неоднородным составом почвы, имеющим различные механические характеристики. При сооружении подвала можно использовать конструкции фундамента в виде готовых капитальных стен.

Период службы сильно зависит от примененного материала. Так, бетон и бутовый камень могут проработать до двух веков подряд. Но многое зависит от:

  • оказываемой нагрузки и ее изменения;
  • качества примененных материалов;
  • характеристик раствора;
  • свойств почвы и климатических параметров местности.

Лента может быть выполнена в монолитном виде, из сборных блоков либо сочетанием этих двух подходов.

Для изготовления фундамента, кроме бетона и бутового камня, иногда применяют их смесь либо кирпичную кладку. Лента делается как в виде прямого контура, так и с разрывами, геометрическая форма — прямоугольник или трапеция. В любом случае ширина берется не меньше, чем у подпираемой стены, а в идеале — больше на 100-150 мм. Широкое разнообразие видов ленточного фундамента не означает, что их можно выбирать произвольно, есть вполне строгие строительные стандарты.

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

  • несклонных к пучению;
  • полностью сухих;
  • отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

  • шифер в виде плоских листов;
  • листовой металл;
  • фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка. Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям. Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Для полной гарантии устойчивости и профилактики рисков стоит завести подошву фундамента на 10 см вглубь дополнительно.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Внимание: большинство архитекторов полагает, что под газобетон, вообще, лучше стоит вбивать сваи, а не заливать ленту.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

  • массу стен и оказываемое ими давление на 1 пог. м;
  • массу всех перекрытий;
  • тяжесть кровельных материалов и подстилающих конструкций.

Как рассчитать?

Глубина залегания, упоминаемая в различных источниках и специальной литературе — это отнюдь не глубина отрываемой траншеи. Под таким термином специалисты понимают промежуток, отделяющий поверхность почвы от наиболее низкой плоскости фундамента. Лента без заглубления используется исключительно редко, поскольку ее несущая способность чрезвычайно мала. Минимальное заглубление встречается чаще глубокого, но при этом оно капризно. Придется рассчитывать действие сил пучения грунта.

Глубина закладки не может составлять менее 50% от глубины промерзания почв. Если уровень грунтовой жидкости высокий, обычно производится заглубление на 100-200 мм под линию заморозки. Исключение делается для скалистых почв, гравийной массы или подложки из песка с крупным зерном. В болотистой почве, на торфе и тому подобных основаниях ленту придется класть ниже проблемных слоев. Иногда хватает только траншеи до твердой массы, заполняемой песком; но такое решение могут принять исключительно подготовленные профессионалы.

Если из расчетов следует, что приходится копать траншеи излишне глубоко, нужно искать альтернативные решения.

Утепление фундамента и прилегающей к нему почвы поможет существенно сократить необходимую выемку. Организация качественного дренажа имеет не последнюю роль, он помогает защититься от промерзания. Песчаная подушка должна быть размещена как под самой лентой, так и сбоку от нее. Наилучшим способом решения проблемы считается комбинированный подход — сочетание подушки, утепления и дренажных конструкций.

Средняя точка закладки меняется в зависимости от того, отапливается дом или нет, планируется ли делать подвал. Для неотапливаемых построек хватает резерва заглубления в 10%, а если здание будет отапливаться, нужно 30%.

Внимание: класть ленту глубже 150 см не рекомендуется. Промерзание рассчитывается по специальным коэффициентам. Для глины и суглинка он составляет 0,23, для грунта из крупных обломков пород — 0,34, для песка — 0,28.

Рыть котлован для простой бетонной ленты, размещаемой под сараями, птичниками и хозяйственными постройками небольшой величины можно от 0,5 до 1 м вглубь. Для большинства таких сооружений, кроме самых массивных, вполне хватает 80 см. А вот жилой дом, даже сравнительно небольшой (одноэтажный), должен закрепляться ниже, его корень заводят на 2 метра. Впрочем, отличия этим не ограничиваются. При жилищном строительстве ленту полагается армировать, что сразу увеличивает ее ширину.

Опалубка обязательно содержит решетку из арматурного прута. Связка прутов достигается за счет применения вязальной проволоки. Прочность после заливки достигается за 28 – 42 дня в среднем. Лишь по затвердевшей ленте можно ставить стены. При строительстве дома с подвальным помещением траншейная методика не годится, котлован становится обязателен. Если планируется соорудить двухэтажное и более высокое жилище, придется применять стандартные блоки повышенной прочности; их высота непременно учитывается.

Советы

Не рекомендуется готовить траншеи шире 400 мм. На забутовку и подсыпку в общей сложности закладывают 0,2 м. Только такие слои дают настоящую гарантию против проседания.

По мнению специалистов, для формирования фундаментной ленты наливным методом стоит брать цемент категории М-300.

Чтобы конструкция оправдала себя, раствор формируют только из чистой воды, добиваются отсутствия примесей глины и почвы в инертных материалах, строго соблюдают пропорции.

Глубина ленточного фундамента под дом, расчет и строительство ленточного фундамента своими руками показаны в следующем видео

Глубина заложения ленточного фундамента под дом, расчет и заливка

  • Главная1
  • Каталог проектов
      • Каталог проектов №1
      • Каталог проектов №2
  • Проектирование
    • 3D Визуализация
    • Домов
    • Крыш
    • Коммерческих зданий
    • Строительство
      • Дом под ключ
      • Фундамент
      • Коробки
      • Крыши
      • Поэтапное строительство
      • РЕМОНТ:
        • Кровли
    • Купить доску с лесопилки
      • ДОСКА ОБРЕЗНАЯ 1 СОРТ
        • Доска
        • Доска + строг + сушка
      • ДОСКА ОБРЕЗНАЯ 2 СОРТ
        • Доска
        • Доска + строг + сушка
      • БРУС 1 СОРТ
        • Брус
        • Брус + строг + сушка
      • БРУС 2 СОРТ
        • Брус
        • Брус + строг + сушка
      • БРУСКИ
        • Брусок
        • Брусок + строг + сушка
      • РЕЙКА
        • Рейка
        • Рейка + строг + сушка
    • База знаний
      • ВСЕ О ФУНДАМЕНТЕ:
        • Глубина фундамента
        • Глубина ленточного фундамента
        • Монолитная плита
        • Чертеж монолитной плиты
        • Гидроизоляция фундамента
      • ВСЕ О КРОВЛЕ:
        • Расчет соединения стропил
        • Наращивание стропил по длине
        • Сращивание стропил по длине
        • Соединение стропил внахлест
        • Соединение стропил встык
        • Мауэрлат без распорной нагрузки
        • Мауэрлат с распорными нагрузками
        • Узлы крепления мауэрлата
        • Установка аэраторов
        • Укладка подкладочного ковра
        • Укладка ендового ковра
      • ВСЕ О КОРОБКАХ:
        • Все об утеплении дома
        • Чем резать керамические блоки
        • Гидроизоляция перед кладкой
        • Перевязка между стенами
        • Толщина шва
        • Монтаж плит
        • Как сделать опалубку
      • КАК ЭКОНОМИТЬ:
        • На стропилах
        • На сечение стропил
      • ВСЕ О СТРОЙМАТЕРИАЛАХ:
        • Как правильно экономить
          РЕКОМЕНДУЕМ
        • Где купить дерево
        • Смесь для керамических блоков
          • ВАЖНО ЗНАТЬ
        • Клей для фасада
      • ЧАСТЫЕ ОШИБКИ:
      • Вопрос ответ
      • Видео инструкции
    • Галерея
    • Прайс-лист
      • Дом под ключ
      • Фундамент
      • Коробка
      • Крыша
      • Проектирование
    • Контакты
      • +7 (495) 744-85-11
      • Сотрудничество
      • Контроль качества
      • Вакансии
      • Отзывы
      • О компании
    • Рассчитать проект
    • Личный Кабинет
    • Напишите нам
    Обратный звонок Задать вопрос +7 (495) 744-85-11 Рассчитать проект Личный Кабинет
    • Каталог проектов
      • НАШИ ПРОЕКТЫ:
        • Каталог проектов №1
      • Каталог проектов №2
        • ПО МАТЕРИАЛУ:
          • > Каменные
            • КАМЕННЫЕ ДОМА:
              • Из кирпича
              • Из керамических блоков
              • Из газобетона
              • Из пеноблоков
              • Из шлакоблоков
              • Из керамзитобетонные
              • Из газосиликатных блоков
              • Из полистиролбетонна
              • Из арболитовых блоков
              • Из ячеистого бетона
              • Из пенобетонных блоков
              • Из пескоцементных блоков
              • Из бетонных блоков
              • Из блока теплостен
              • Монолитно кирпичные
              • Монолитные
        • > Деревянные
          • ДЕРЕВЯННЫЕ ДОМА:
            • Из профилированного бруса
            • Из клееного бруса
            • Из цельного бревна
            • Из лафета
            • Фахверковые
      • > Каркасные
        • КАРКАСНЫЕ ДОМА:
          • Из СИП панелей
  • ПО ЭТАЖНОСТИ:
    • > 1 этаж
      • 1 ЭТАЖНЫЕ ДОМА:
        • > По площади
          • 1 ЭТАЖНЫЕ ДОМА ДО:
            • До 50 кв.м.
            • До 60 кв.м.
            • До 70 кв.м.
            • До 80 кв.м.
            • До 90 кв.м.
            • До 100 кв.м.
            • До 110 кв.м.
            • До 120 кв.м.
            • До 130 кв.м.
            • До 140 кв.м.
            • До 150 кв.м.
            • До 160 кв.м.
            • До 180 кв.м.
            • До 200 кв.м.
            • До 250 кв.м.
            • До 300 кв.м.
            • До 400 кв.м.
            • До 500 кв.м.
          • 1 ЭТАЖНЫЕ ДОМА ОТ:
            • От 80-100 кв.м.
            • От 90-100 кв.м.
            • От 100-150 кв.м.
            • От 110-120 кв.м.
            • От 140-200 кв.м.
            • От 150-200 кв.м.
            • От 200-250 кв.м.
      • > По размеру фундамента
        • РАЗМЕР ФУНДАМЕНТА :
          • 6 на 6
          • 7 на 7
          • 8 на 8
          • 9 на 9
          • 10 на 10
  • ПО МАТЕРИАЛУ:
    • Дома из пеноблока
    • Дома из кирпича
    • Дома из бревна
    • Дома из бруса
    • Каркасные дома
  • ДОМА:
    • С мансардой
    • С гаражом
    • С цоколем
  • > 2 этажа
    • 2-х ЭТАЖНЫЕ ДОМА:
      • > По площади
        • 2 ЭТАЖНЫЕ ПЛОЩАДЬЮ:
          • 100 кв. м
          • 110 кв. м
          • 120 кв. м
          • 150 кв. м
          • 160 кв. м
          • 170 кв. м
          • 200 кв. м
          • 300 кв. м
        • 2 ЭТАЖНЫЕ ДОМА ДО:
          • До 70 кв.м
          • До 80 кв.м
          • До 100 кв. м
          • До 110 кв. м
          • До 120 кв. м
          • До 130 кв. м
          • До 140 кв. м
          • До 150 кв. м
          • До 160 кв. м
          • До 170 кв. м
          • До 180 кв. м.
          • До 200 кв. м.
          • До 250 кв. м.
          • До 300 кв. м.
          • До 400 кв. м.
          • До 500 кв. м.
        • 2 ЭТАЖНЫЕ ДОМА ОТ:
          • От 80 – до 100 кв. м.
          • От 90 – до 100 кв. м.
          • От 100 – до 120 кв. м.
          • От 100 – до 150 кв. м.
          • От 120 – до 150 кв. м.
          • От 140 – до 200 кв. м
          • От 150 – до 200 кв. м
          • От 200 – до 250 кв. м
    • > По размеру фундамента
      • РАЗМЕР ФУНДАМЕНТА:
        • 5 на 6
        • 6 на 6
        • 6 на 8
        • 6 на 9
        • 7 на 7
        • 7 на 8
        • 7 на 9
        • 8 на 8
        • 8 на 9
        • 8 на 10
        • 9 на 9
        • 10 на 10
        • 10 на 12
        • 12 на 12
  • ПО МАТЕРИАЛУ:
    • Дома из кирпича
    • Дома из блоков
    • Дома из пеноблоков
    • Дома из шлакоблоков
    • Дома из газобетона
    • Деревянные дома
    • Дома из бревен
    • Дома из бруса
    • Каркасные дома
  • ДОМА:
    • С мансардой
    • С гаражом
    • С цоколем
    • С подвалом
    • С верандой
    • С террасой
    • С эркерами
    • С балконом
    • С 4-мя спальнями
    • С 6-ю спальнями
    • На 2 семьи
  • > 3 этажа
    • 3 этажные дома:
      • 3-х этажные мансардой
      • 3-х этажные дома
  • ПО СТИЛЮ:
    • Американский
    • Ампир
    • Английский
    • Барокко
    • Викторианский
    • Восточный
    • Готический
    • Европейский
    • Замковый
    • Итальянский
    • Канадский
    • Кантри
    • Классический
    • Колониальный
    • Модерн
    • > Далее…
      • ЕЩЕ СТИЛИ:
        • Немецкий
        • Норвежский
        • Прерий (Райт)
        • Прованс
        • Ренессанс
        • Рококо
        • Русский
        • Рустикальный
        • Скандинавский
        • Средиземноморский
        • Ультрасовременный
        • Фахверк
        • Финский
        • Хай-тек
        • Шале
        • Шато
        • Шведский
  • Проектирование
    • ИНДИВИДУАЛЬНОЕ ПРОЕКТИРОВАНИЕ:
      • 3D Визуализация
      • Домов
        • Проектирование
          • Заказать индивидуальный проект дома
      • Крыш
      • Коммерческих зданий
    • Строительство
      • ВИДЫ СТРОИТЕЛЬСТВА:
        • Дом под ключ
        • Фундамент
        • Коробки
        • Крыши
        • Поэтапное строительство
      • РЕМОНТ:
        • Кровли
    • ОНЛАЙН-ПОМОЩНИКИ
      • Коробка дома:
        • Расчет толщины стен
        • Утепление стен
        • Из каких керамических блоков строить дом
        • Убираем мостики холода в перемычках
        • Убираем мостики в местах прилегание межэтажного перекрытия
      • Фундамент:
        • Расчет глубины ленточного фундамента
    • База знаний
      • База знаний — версия 0.37
        • База знаний
          • ВСЕ О ФУНДАМЕНТЕ:
            • Глубина фундамента
            • Глубина ленточного фундамента
            • Монолитная плита
            • Чертеж монолитной плиты
            • Гидроизоляция фундамента
          • ВСЕ О КРОВЛЕ:
            • Расчет соединения стропил
            • Наращивание стропил по длине
            • Сращивание стропил по длине
            • Соединение стропил внахлест
            • Соединение стропил встык
            • Мауэрлат без распорной нагрузки

      • Ленточный фундамент: глубина заложения

      Глубина заложения ленточного фундамента – это расстояние от нижней точки выкопанной траншей под ленту несущей строительной конструкции до уровня земли. Неправильная закладка основания или не корректный расчёт инженеров с учетом геологическиз изысканий, может свести на нет все труды строителей.

      В пример, взять глубину закладки обычного ленточного фундамента, 1000-1200 мм. При неправильной глубине заложения 30-40 см, просадка неизбежна, которая повлечёт образование трещин на стенах. Незаглубленный на достаточный уровень фундамент, вообще может поспособствовать разрушению всей постройки из-за пучения грунта.

      Попытаемся разобрать по полкам общие принципы заложения и производства столь важного этапа строительства.

      глубина заложения ленточного фундаментаГлубина заложения в московской области для ленты несущей конструкции в зависимости от глубины промерзания

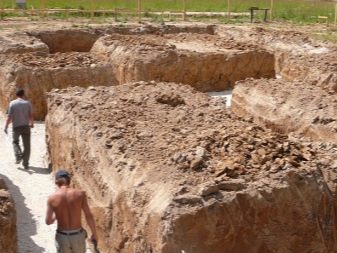

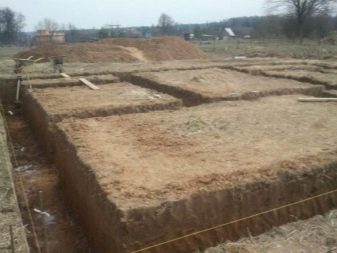

      Разработка грунтов

      Ручной и механизированный методы подготовки траншеиРучной и механизированный методы подготовки траншеи

      Методы здесь могут существенно различаться. Разработку можно делать несколькими способами: вручную, с помощью техники. Зависеть это будет от глубины закладки и возможности застройщика.

      Согласно нормам СНИП, минимальная закладка для жилых помещений 1200 мм. Это и есть уровень максимального промерзания в средней полосе.

      При другом параметре промерзания, а также условий эксплуатации, этажности, меняется и глубина закладки, заглубления в грунт.

      Всего видов ленточных фундаментов два, мелко заглубленный и заглубленный вид. Траншеи похожи, но глубина и метод разный.

      Уплотнение грунтов

      Узкая трамбовочная машина для уплотнения грунта в траншееУзкая трамбовочная машина для уплотнения грунта в траншее

      Что касается уплотнения подушки на дне траншеи, сделать такую работу можно вручную с помощью трамбовки. Но предпочтительней будет выбрать механизированный способ.

      Вибротрамбовка или весом в 140 кг. подойдёт, при этом плотность грунта с коэффициентом в 1,65-1,75 достигается количеством проходов по дну траншеи.

      Дно проходят трамбовкой не менее 8 раз. Если трамбовка легче, то проходов нужно сделать больше. Щебень можно подсыпать по мере уплотнения.

      Совет: Для точного определения типа грунтов и способов его уплотнения приглашают профильных специалистов. Иначе есть вероятность ошибок при разработке и уплотнении грунта в траншее.

      Формула промерзания грунта

      Для начала самостоятельно рассчитаем по формуле уровень промерзания:

      Где D1 – это необходимое нам значение глубины, а D0 – это коэффициент обозначенный типом грунта.

      Его пределы колеблются, от суглинков и различных глин 0,23 до крупнообломочных пород 0,34.

      Под значением М понимают среднемесячную температуру, определённую в нужной нам климатической зоне.

      Возьмём показатель 20 градусов по Цельсию.Как видим несложно.

      Устройство подушки и глубина

      Подушка под ленточный фундаментПодушка под ленточный фундамент

      Обычно применяют щебень фракции 10-20, насыпая слой не менее 10 см. Что даёт распределение давления равномерно по всей поверхности.

      Незаглублённый фундамент в технологии подсыпки имеет небольшое отличие, щебень просыпают песком при проведении трамбовочных работ.

      В слабо-пучинистых грунтах подушка должна находиться ниже уровня промерзания. Незаглубленный фундамент по уровню цены к другим выигрывает.

      Проводя работы чётко руководствуясь нормами, указанными в СНиП 2.02.01 – 83, вы сможете уйти от ряда ненужных проблем. Уровень заложения лучше соблюдать.

      Глубина заложения

      Виды фундаментов по заглублениюОптимальная глубина обычного фундамента под одноэтажное здание из кирпича 60-80 см. При ширине несущей конструкции основы 40 мм. Для пучинистых грунтов лучше глубину траншеи увеличить на 30%. Хотя исходя из разных показателей, глубина заложения может колебаться.

      Естественно подвальное помещение при возведении на нестабильном грунте строить дорого по ряду причин. Первое, нужно провести расчёты на боковое давление грунта. Второе, лить усиленную конструкцию.

      Высокие воды в сильно пучнистых почвах повлияют на глубину траншеи и потребуют проведения мероприятий по отводу воды.

      Подушку в таких грунтах отсыпают только из песка, а траншеи копают немного шире. Увеличив тем самым площадь основания траншеи.

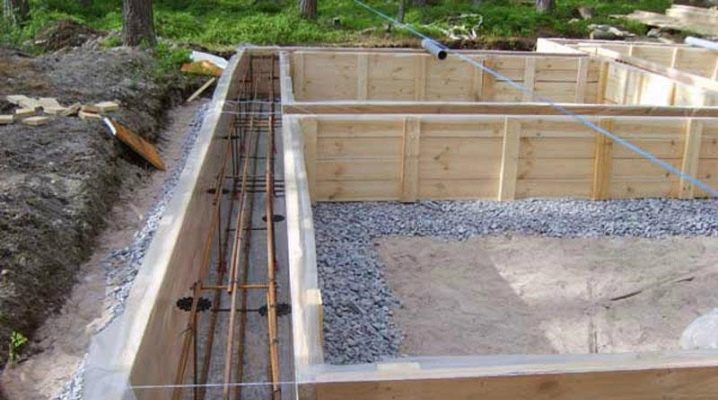

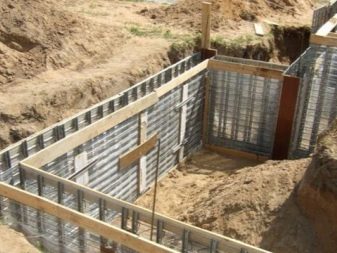

      Бетон и армирование

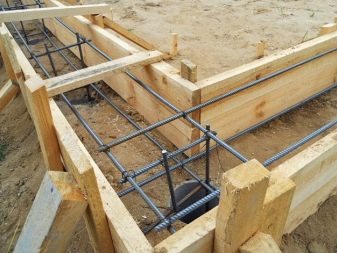

      Готовая к бетонированию опалубка с подготовленной армировкойГотовая к бетонированию опалубка с подготовленной армировкой

      Чем больше глубина заложения, тем больше вам потребуется бетона. Сократить количество можно применив метод бутования. Камень гранит средних размеров прекрасно подходит для таких целей.

      При заглублении в грунт фундамента на 2 метра, половину можно сделать этим способом, вторую лучше армировать и залить чистым бетоном. Незаглубленный вариант фундамента армируют в обязательном порядке.

      Минимальная толщина фундамента (незаглубленный тип) не должна быть тоньше 40-50 см. Иначе есть вероятность смещения основы по грунту в зимнее время. Оптимальная толщина фундамента колеблется не только в пучинистых грунтах.

      На заметку.Приготовить бетон самостоятельно просто. Минимальное количество цемента марки М-400, на 1 метр куб составляет 200-210 кг. Расчёт в вёдрах происходит так: 4 ведра щебня, 2 ведра песка и одно ведро цемента, вода.

      Армированный каркас, который применяют для устройства усиления в пучинистых грунтах, собирают только с помощи вязальной проволоки. Сварочный вариант сборки не приемлем. Швы со временем могут проржаветь, несущая способность снизится.

      Современные материалы

      Геотекстиль под фундаментГеотекстиль под фундамент

      Незаглублённый или слабозаглубленный виды основания требуют дополнительных мер по распределению нагрузки. Применение геологического текстиля здесь обосновано как ценой, так и качеством материала.

      Используя метод непрерывного плетения мононити, производители делают прекрасный геотекстиль. Уложив его на дно траншеи под подушку для основания, вы повысите процент устойчивости здания. На слабопучинистых грунтах его применение оправдано.

      Гидроизоляция капиллярного типа, рулон толстого динамичного пластика, с углублениями, послужит для отведения влаги в местах заложения фундамента. Не пропуская влагу и собирая капиллярную в углублениях, такая гидроизоляция обладает всеми преимуществами при обустройстве основы.

      А уровень (глубина) заложения может быть любой. Применение при армировании биметаллической арматуры стало оправданным. Материал, который не ржавеет, что позволяет его применять для разной глубины заложения.

      Недостаточный уровень заглубления приводит к просадке, но исправить это можно. Смонтировав по дну траншеи сваи, можно усилить конструкцию ими, залив сверху бетон. Рассчитать при этом какая будет глубина ленточного фундамента несложно, учитывать нужно вес постройки со всеми отделочными работами.

      какой минимальнаый размер должен быть по нормативам

      Схема с указанием необходимых для расчета величин фундаментаСхема с указанием необходимых для расчета величин фундамента

      Любой фундамент, независимо от типа и устройства, характеризуется такими параметрами, как глубина заложения и ширина несущих конструкций. Многие застройщики принимают за ширину фундамента толщину несущих стен дома, но не всегда этот расчет бывает правильным. Также на глаз вычисляют глубину залегания подошвы, учитывая личный опыт и минимальные знания в этой области, но делать этого не стоит.

      На самом деле, размеры ленточного основания зависят от многих факторов, тут длина ленты не принимается во внимание, ведь это размеры будущего дома. А вот ширина ленточного фундамента и глубина залегания рассчитывается отдельно, и делать это нужно для каждого здания индивидуально.

      Важные параметры для определения размеров основания

      Таблица с калькуляцией удельного веса элементов конструкций для расчета толщины и глубины основанияТаблица с калькуляцией удельного веса элементов конструкций для расчета толщины и глубины основания
      1. Конструкция будущего здания, а также строительные материалы, которые будут использоваться при возведении сооружения.
      2. Масса всех строительных конструкций, с учетом веса несущих стен, перекрытий и крыши.
      3. Внешних климатических факторов, таких как длительность и снежность зимы, налипание мокрого снега, продолжительность ливней.
      4. Типа и устройства грунта.

      Четких нормативов, где есть все необходимые формулы для расчета максимально допустимых размеров дома, не существует. Есть эмпирические расчеты, по которым затем и строится ленточный фундамент, а габаритные размеры сооружения предоставит архитектурная служба.

      Определение типа грунта

      Расчет ширины и глубины фундамента в зависимости от промерзания грунтаРасчет ширины и глубины фундамента в зависимости от промерзания грунта

      От типа грунта зависит не только глубина устройства основания, но и ширина несущей подошвы. Так как существует фактор пучения почвы в зимний период, а это свойство грунта может привести к непоправимым разрушениям фундамента и дома.

      Определить тип грунта можно не только с помощью специалистов, но и кустарными способами. Для этого достаточно взять землю и смочить ее водой, а затем согнуть в кольцо. Глина сохранит свою структуру. Суглинок рассыпается на несколько частей, а песчаный грунт сразу рассыплется в порошок. Так можно определить структуру почвы. Песчаный грунт с фракцией 1,5 мм отлично выдерживает большие нагрузки, он оптимален для возведения ленточных фундаментов и не содержит много влаги.

      Затем, нужно определить глубину залегания грунтовых вод. Для этого можно подойти к ближайшему колодцу и замерять глубину водного пласта, это должна быть максимальная высота залегания грунтового горизонта. С помощью небольших математических расчетов будет рассчитана глубина водоносного пласта.

      Можно и не делать анализ состава почвы самостоятельно. Достаточно обратиться в геодезическую службу. Она даст полную карту состава почвы с учетом даже глубины промерзания почвы, а этот параметр для выбора глубины залегания подошвы будет считаться ключевым.

      Как посчитать глубину и ширину основания

      Таблица с рекомендуемой глубининой ленточного фундамента в зависимости от грунтаТаблица с рекомендуемой глубининой ленточного фундамента в зависимости от грунта

      Как только будут четко определен состав почвы и глубина залегания грунтовых вод, можно приступать к расчету размеров основания. Если постройка достаточно массивная, высокая и имеет несколько этажей, тогда глубина погружения основания должна быть большой, вплоть до границы промерзания почвы.

      Застройщики, которые имеют финансовые возможности, стараются фундамент углубить еще ниже, обеспечивая таким образом фундаменту большую прочность и надежность. Высота над нулевым уровнем должна составлять до 30 см, иногда – больше, для обустройства цоколя и отмостки.

      Итак, минимальная глубина ленточного основания для массивных зданий должна быть ГПГ + 60 см. ГПГ – глубина промерзания почвы. Это табличное значение, отличается для каждого региона и состава почвы. Для легких построек достаточно обустроить фундамент на глубине границы промерзания или ниже до 50 см. В таких случаях считается, что за счет массы сооружения и ленты самого основания почва будет равномерно растекаться под подошвой, и вспучивание грунта должно быть минимальным.

      Стандартная толщина полосы составляет 40 см, ее можно увеличивать по мере необходимости, но она не должна быть меньше толщины несущих стен здания.

      Расчет площади подошвы фундамента

      Таблица с расчетом минимальной подошвы и ширины ленточного основанияТаблица с расчетом минимальной подошвы и ширины ленточного основания

      Площадь подошвы отвечает за равномерное распределение массы всего сооружения вместе с основанием на грунт. Поэтому далеко не всегда она будет отвечать ширине ленты, в большинстве случаев она больше. Более того, подошва также отвечает за такие функции:

      1. Равномерное распределение массы здания.
      2. Препятствует локальному пучению грунта из-за сейсмических толчков или воздействия глубинных грунтовых пластов.
      3. Укрепляет своей массой слабые почвы и прижимает их к прочным грунтам.
      4. Обеспечивает равномерность устройства самого здания по горизонтальной плоскости.

      Рассчитывается площадь подошвы по формуле:

      S = k(n)*F/k(c)*R

      где:

      • k(n) – коэффициент надежности, принимается за 1,2. Этот коэффициент означает, что уже изначально площадь подошвы будет больше расчетной на 20%;
      • F – Расчетная нагрузка на основание. Она состоит из: массы здания, нагрузок от грунта, массы фундамента;
      • k(c) – коэффициент условий работы, принимающий значение от 1 для глины и сооружений жесткой конструкции, имеющей каменные стены, до 1,4 для крупного песка и не жестких конструкций;
      • R – расчетное сопротивление грунта (это табличные данные). Найти их можно в справочниках для всех типов грунтов.

      Фактически все параметры справочные, поэтому останется только рассчитать нагрузку от самого здания.

      Расчет нагрузки от здания

      Таблица с расчетом ширины ленточного основания в зависимости от материала конструкцииТаблица с расчетом ширины ленточного основания в зависимости от материала конструкции (для дома из пеноблоков и кирпича, дома из бруса) в средней полосе

      Этот параметр рассчитывается методом суммирования всех нагрузок, которые создает здание на основание:

      1. Массы несущих стен и перекрытий (тут рассчитывается необходимое для возведения количество строительных материалов и их суммарный вес).
      2. Массы крыши с покрытием.
      3. Массы снегового шара, который может закрепиться на крыше и давить своей массой передавая нагрузку на несущие стены и основание.
      4. Вес всей мебели, техники и проложенных коммуникаций (этот показатель незначительный, им часто пренебрегают или задают коэффициент 1,1).
      5. Вес самого фундамента. Вот тут уже возникает трудность в расчетах, ведь площадь подошвы также влияет на массу основания. Поэтому принимается ширина полосы 40 см, зная по проекту длину здания, плотность бетона (2400), все это умножается и получается вес фундамента.

      Расчетная высота фундамента

      Расчетная глубина, ширина и высота ленточного основания зданияРасчетная глубина, ширина и высота ленточного основания для дома из пеноблоков, кирпича или бруса в средней полосе

      Высота такого основания должна быть достаточно большой, чтобы выдерживать горизонтальные грунтовые подвижки и воздействие грунтовых вод. Высоту ленточного фундамента, зная глубину промерзания грунта, также не составит труда посчитать. Но при начале строительства фундамента, высота будет совсем иной, и вот почему. Она состоит из следующих слоев:

      1. Сначала нужно делать на дне траншеи песчано-гравийную подушку, на которой будет лежать сам фундамент. Толщина слоя варьируется в пределах 25 − 40 см (в зависимости от типа грунта), а это уже дополнительная высота конструкции.
      2. Глубина промерзания почвы (справочные данные).
      3. Также нужно делать цоколь в пределах до 30 см, иногда больше, что зависит от типа грунта и дизайнерских решений.

      Теперь, когда есть все необходимые параметры будущего ленточного фундамента, посчитать необходимое количество арматуры и бетонного раствора для его обустройства несложно. Если провести заливку строго по технологии, тогда основание прослужит максимально возможный срок.

      Глубина заложения ленточного фундамента: СНиП, таблица, расчет

      На начальных этапах проектирования определяется глубина заложения ленточного фундамента, его тип и обустройство. Эти данные необходимы для дальнейших расчётов ленточного фундамента по статическим и динамическим нагрузкам. Здесь учитываются такие факторы, как: глубина сезонного промерзания, статический уровень подземных грунтовых вод, класс строения, сейсмичность района, геология грунтов.

      Следуя рекомендациям СП, соответствующим требованиям ГОСТ, создаются индивидуальные проекты для отдельных объектов. Знание этих положений необходимо каждому застройщику, который настраивается самостоятельно осуществлять этапы строительства от создания проекта до сдачи в эксплуатацию объекта.

      Факторы, влияющие на глубину заложения фундаментов

      Факторы, влияющие на глубину заложения фундаментовПеред началом строительства сооружения сделайте проект на основе которого будут проводиться строительно-монтажные работы, подключение к существующим сетям коммуникаций. На основании этого документа, после оформления, сбора подписей у контролирующих организаций, выдаётся разрешение на строительство.

      Важно! Не начинайте работы до получения разрешения на индивидуальное строительство.

      Проектирование ленточного фундамента, определение его заглубления производится с учётом влияния следующих факторов:

      1. Глубина сезонного промерзания ниже лежащих грунтов.
      2. Уровень грунтовых, паводковых вод.
      3. Состав и залегание грунтов, их свойства, несущая способность.
      4. Класс ответственности, долговечности, капитальности сооружения.
      5. Нагрузки, передающиеся на ленточный фундамент от веса здания.
      6. Близко расположенные застройки.
      7. Сейсмичность района.
      8. Экологические и санитарные требования.
      9. Экономическая целесообразность при выборе вариантов.

      Глубина промерзания, методы определения

      При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства. Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

      Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5.3 СП 22.13330.2016) справедливой для районов с промерзанием <2.5 м:

      dн=√M*d0

      • dн — нормативная глубина промерзания;
      • М — сумма отрицательных среднемесячных температур за год которые узнайте из СНиП 23-01-99 таблица 3. В случае самостоятельного расчёта получите эти данные на местной метеостанции за последние 5 лет наблюдений, выберите холодный год;
      • d0 – эмпирический коэффициент, зависящий от типа и вида грунтов, находящихся в зоне промерзания, определяемый из таблицы.
      Тип грунтаКоэффициент
      Глинистые и суглинки0.23 м
      Супеси, пески с включением пылевидных частиц0.28 м
      Крупный, чистый песок с вкраплениями гравия0.3 м
      Крупнообломочные и скальные0.34 м

      Расчётная глубина залегания подошвы ленточного фундамента определяется умножением нормативного значения на коэффициент 1.1.

      Изотермические линии нормативной глубины промерзания по Европейской территории России и Западной Сибири.Изотермические линии нормативной глубины промерзания по Европейской территории России и Западной Сибири.Выборка из таблицы нормативной глубины промерзания грунтов по Европейской части РоссииВыборка из таблицы нормативной глубины промерзания грунтов по Европейской части России

      Для домов с тёплым подвалом или утеплённым полом расчетная отметка заложения определяется с учётом температуры в помещениях, примыкающих к фундаменту во время отрицательных наружных температур по формуле (5.4 СП 22.13330.2016):

      df = dн*к

      • df – расчётная отметка заложения;
      • dн — нормативная глубина, определяемая выше по формуле 5.3;
      • к — понижающий коэффициент, определяемый по таблице 5.2 СП 22.13330.2016.

      Например: по Московской области нормируемая глубина сезонного промерзания на площадке с супесными грунтами, пылевидными песками равна 1.34 метра. При строительстве дома из кирпича с отапливаемым подвалом, температурой в холодные месяцы 20 градусов понижающий коэффициент =0.4. Расчётный уровень заложения: 1.34*0.4=0.56 м. Подошва фундамента будет на отметке -0.76 м.

      Коэффициенты для определения расчётной глубины промерзания для отапливаемых зданий.Коэффициенты для определения расчётной глубины промерзания для отапливаемых зданий.

      Нормативные уровни промерзания берутся по пиковой нагрузке от максимально низких температур за 5—10 лет наблюдений. Поэтому, во время проектирования следуйте рекомендациям СП, чтобы гарантировать  сроки эксплуатации строения.

      Грунтовые воды

      Уровень положения грунтовых вод напрямую влияет на заложение проектируемого фундамента и состояние грунта. Определить уровень грунтовых вод возможно такими способами:

      • получить данные по гидрогеологическим изысканиям в районе участка у отдела архитектуры;
      • пробурить шурф самостоятельно;
      • узнать у соседей, построившихся ранее на прилегающем участке.

      Уровень грунтовых вод носит сезонный характер, поэтому расчёт ведётся по максимальному значению в пиковый, весенний период (СНиП 22.13330.2016). В зависимости от положения грунтовых и паводковых вод, глубины естественного промерзания изменяется нормируемое заложение подошвы основания.

      Когда пиковый подъём грунтовых вод превышает глубину промерзания, рекомендуется возводить мелко заглублённый ленточный фундамент с применением технологий по укреплению основания, дренажа.

      Пучинистость

      Пучинистость — негативный фактор, влияющий на заложение фундамента. Пучение вызывают только те грунты, которые обладают высокой капиллярной активностью — способностью втягивать воду, смешиваться с ней. При замерзании таких грунтов увеличивается объём, что вызывает изменение положения фундамента, нарушается геометрия кирпичных стен, каркаса здания, конструкционных элементов.

      Замерзание грунта происходит под подошвой и у боковых стенок фундамента. Пучение грунта вызывает усилия, способные поднимать  нагруженные здания. Например для лёгкого дома со стенами из блоков низкой плотности (пенобетон, газобетон) разность уровней между крайними точками стены не должна превышать 0.02% (СП 22.1330.2016, таблица Д.1). Эксцентриситет приложения нагрузок для такого варианта не допускается.

      Грунты по своей способности поглощать влагу и увеличиваться в объёме при промерзании делятся на следующие категории:

      • сильно пучинистые,
      • пучинистые,
      • средне пучинистые,
      • слабо пучинистые,
      • не пучинистые.

      Какой вид грунтов, их залегание на участке можно узнать:

      • в отделе архитектуры из геологических исследований;
      • пробурив шурф на участке, взяв керн и определив состав в лаборатории — это самый надёжный способ.Таблица определения размера пучинистости грунта

      К пучинистым грунтам относятся: глина, суглинки, супеси. К средне пучинистым относят мелкие пески с природными включениями пылевидных частиц или глины, имеющие способность втягивать воду через капилляры. Сильно пучинистыми становятся такие грунты когда уровень грунтовых вод выше глубины промерзания.

      К не пучинистым относятся: скальные и крупнообломочные грунты, чистые крупные и средней крупности пески, способные адсорбировать влагу.

      Фундаменты глубокого заложения

      Фундаменты глубокого заложенияПри строительстве зданий 1 и 2 категорий применяют фундаменты глубокого заложения, ниже глубины промерзания. Это обеспечивает их нормируемую долговечность (>50 лет), степень ответственности, капитальность (ГОСТ 27751). Немалую роль в проектировании играет:

      • отсутствие выше грунтов, способных нести расчётную нагрузку;
      • необходимость устройства подвала для проводки коммуникаций;
      • нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации;
      • повышенная сейсмичность.

      Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП 22.1330.2016, с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

      Применяемые виды защиты:

      • утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание;
      • дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод;
      • несъёмная опалубка;
      • утеплённая отмостка расчётной ширины;
      • утепление цоколя;
      • укрепление грунтов инъекцией цементного раствора при необходимости.

      Фундаменты мелкого заложения, сплошные плиты

      Фундаменты мелкого заложенияФундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

      При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

      Обустройство фундамента сплошной плиты по СП 50-101-2004.

      Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

      Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

      Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

      Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

      Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
