Гидроаккумуляторы для водоснабжения принцип работы: Гидроаккумуляторы для водоснабжения принцип работы – Гидроаккумулятор, устройство, принцип работы. Выбор и подключение

Содержание

Гидроаккумуляторы — принцип работы и устройство

Частой проблемой не только для загородных домов, но и для городских квартир является нестабильное давление воды в системе водопровода. В многоквартирных домах нередки гидроудары. Ситуация значительно осложняется, если к такому водопроводу подключается система отопления. Пользоваться таким водопроводом неудобно, а трубы однажды может просто разорвать и затопить помещения дома. Предупредить эти события можно инсталляцией в систему водоснабжения и отопления гидроаккумуляторы, принцип работы которых надежен и прост.

Принцип работы гидроаккумуляторов

Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки. Суть его работы сводится к накоплению водопроводной воды с помощью насоса нагнетания и по достижению в баке определенного давления — отдаче воды потребителям. Таким образом сглаживаются скачки давления, а внутридомовые системы водопровода и отопления защищаются от негативного внешнего воздействия.

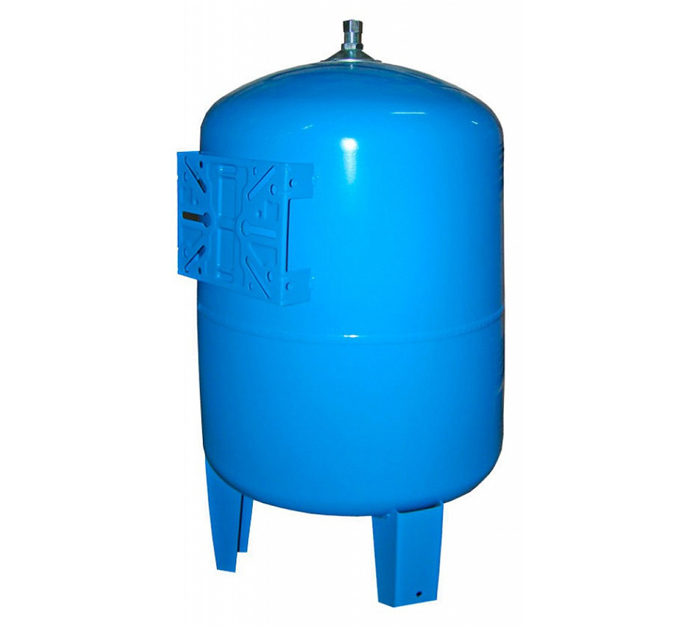

Конструктивно гидробак представляет собою стальной толстостенный цилиндр с горловиной и золотником на одной стороне и ниппелем на противоположной. К горловине с помощью шайбы крепится мембрана или баллон цилиндрической формы из эластичного материала.

Водопроводная вода нагнетается в гидроаккумулятор через золотник, и мембрана растягивается. По достижению определенного давления (а значит и объема накопленной внутри бака воды) работа насоса прекращается и становится возможной отдача накопленного во внутреннюю домовую сеть потребителям.

Давление в гидробаке создается заранее накопленным воздухом во второй его половине. Это делается с помощью обычного воздушного насоса, к примеру для подкачивания шин автомобилей.

По мере накачивания воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно оно создает стабильный напор воды для потребителей. Реле давления отслеживает его изменения и при достижении минимума (когда гидроаккумулятор практически опустошен) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется по новому.

Виды гидробаков для систем водоснабжения

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:

  • Горизонтальные — применяются для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (приходится полностью сливать воду для смены или осмотра рабочей мембраны или золотника).
  • Вертикальные — используются для малых и средних объемов. Проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть обвязки, как в случае с горизонтально расположенными баками.

По температуре рабочей жидкости гидробаки бывают:

  • Для горячей воды — используется в качестве материала для мембраны термостойкий материал. Чаще всего это бутиловый каучук. Он стабилен при температурах воды от +100-110 градусов. Такие баки визуально отличаются красным цветом.
  • Для холодной воды
    — их мембрана изготавливается из обычной резины и не может стабильно работать при температуре более +60 градусов. Эти баки окрашиваются в синий цвет.
  • Резина для обоих видов гидроаккумуляторов биологически инертна и не выделяет в воду никаких веществ, портящих ее вкусовые качества или вредящих здоровью человека.

По внутреннему объему гидробаки бывают:

  • Малой вместимости — до 50 литров. Их применение ограничено крайне малыми помещениями с минимальным количеством потребителей (фактически это один человек). В исполнении с мембраной или баллоном для горячей воды подобные устройства часто применяют в отопительных системах закрытого типа.
  • Средниеот 51 до 200 литров. Применяются исключительно для водоснабжения как горячей, так и холодной водой. Могут некоторое время отдавать воду при отключении водопровода. Универсальны и достаточно бюджетны по стоимости. Идеальный вариант для домов и квартир с 4-5 жильцами.
  • Большого объема от 201 до 2000 литров. Способны не только стабилизировать давление, но и длительное время обеспечивать запасом воды потребителей в случае отключения ее подачи из водопровода. Подобные гидробаки имеют большие габариты и вес. Стоимость их также велика. Применяются в больших зданиях типа гостиниц, образовательных учреждений, санаториев и больниц.

Критерии выбора подходящего гидробака

Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:

  • Количество потребителей
  • Температура рабочей жидкости
  • Стоимость оборудования
  • При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер, а для гидробака — 9-12 атм)

Особенности монтажа гидроаккумулятора

Приобретая определенную модель гидроакумулятора нужно учитывать ряд особенностей его монтажа:

  • Всегда устанавливается после нагнетательного насоса
  • Рядом с ним монтируется реле давления (его датчики снимают информацию о состоянии жидкости перед насосом, после него, в гидроаумуляторе и в, собственно, самой внутридомовой системе водоснабжения, оно же отдает команду о включении насоса)
  • Нуждается в надежном основании
  • Под опорную платформу или ножки гидроаккумулятора всегда нужно помещать амортизирующую прокладку из вспененного каучука толщиною 1.5-2 см

Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чеще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.

Правила эксплуатации

Установив гидроаккумулятор нужно соблюдать в дальнейшем три несложных правила:

  • Использовать ба исключительно по назначению, в соответствии со спецификацией производителя. Это касается прежде всего температуры жидкости и диапазона рабочего давления.
  • Регулярно производить мониторинг настроек данного устройства. Это делается с помощью манометров обвязки бака и устройств контроля давления на насосе и управляющем реле. При фиксировании аномальных показателей нужно прекратить работу оборудования (прежде всего насоса) и либо самостоятельно найти причину данного сбоя или обратиться к сертифицированному специалисту.
  • Ежегодно производить не только визуальный, но и внутренний осмотр устройства. При необходимости (следы износа) заменять его детали на новые. Речь идет о мембране (баллоне), ниппеле, золотнике и манометрах обвязки.

Заключение

Гидроакумуляторы, принцип работы которых проверен временем, являются современным и достаточно бюджетным решением проблемы нестабильной подачи воды как для загородного, так и городского дома. Это устройство способно на долгие годы обеспечить комфортную и бесперебойную работу внутридомового водопровода.

Гидроаккумуляторы для водоснабжения - виды и подключение

Расширительный бак является элементом автономной системы, обеспечивающей загородные строения водой. Сделать правильный выбор, приобретая гидроаккумулятор для водоснабжения собственного дома, поможет изучение устройства и принципа действия. Знание особенностей подключения позволит выполнить работу самостоятельно.

Виды гидроаккумуляторы

Разновидности гидроаккумуляторов.

Зачем нужен гидроаккумулятор

Отсутствие централизованного водоснабжения за пределами города принуждает владельцев частных домов и приусадебных хозяйств искать альтернативные способы. Оптимальным вариантом считается подача жидкости из локального источника. Базовой единицей комплекса необходимого оборудования является мембранный бак.

Основным предназначением накопительного резервуара является создание запаса воды.

Благодаря этому гидроаккумулятор выполняет в системе автономного водоснабжения следующие функции:

  • повышает срок эксплуатации насосного оборудования, снижая вероятность преждевременного износа;
  • обеспечивает стабильное давление в водопроводе, предотвращая перепады напора;
  • сокращает риск возникновения гидроударов, сопровождающих запуск помпового агрегата;
  • сохраняет функциональность системы при отключении электричества за счет накопленной воды.

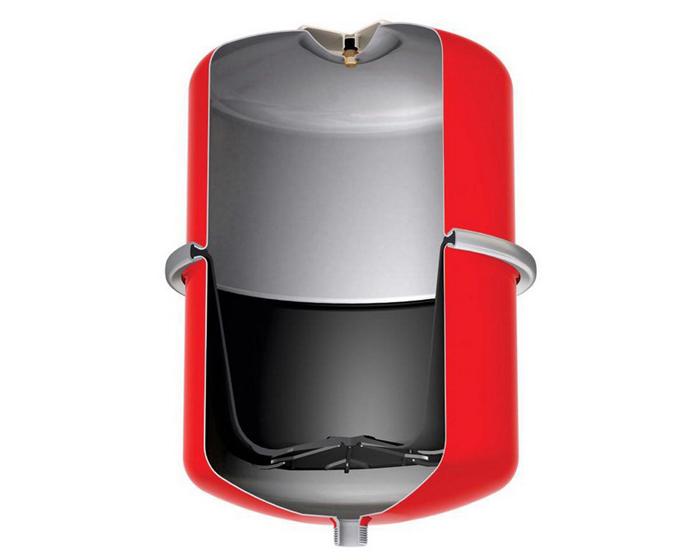

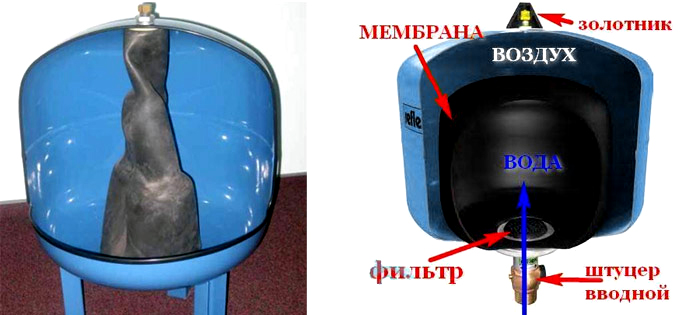

Устройство гидроаккумулятора

Альтернативным названием (мембранный бак) накопительная емкость обязана специальной мембране, разделяющей внутреннюю полость на 2 камеры: водяную и воздушную. Прокладка закрепляется у отверстия для подачи воды, располагающегося у горловины резервуара.

Содержимое отсека для жидкости защищено от соприкосновения с металлическим корпусом бутилом. Резиновый материал, из которого изготавливается мембранная перегородка, обладает эластичностью, повышенной прочностью и соответствует всем санитарно-гигиеническим требованиям, предъявляемым к питьевой воде.

Воздушная камера оснащается пневматическим клапаном, регулирующим давление. Поток направляется в резервуар через входящий патрубок.

Главной особенностью конструкции накопительной емкости является отсутствие необходимости слива жидкости из гидробака при демонтаже устройства, требующемся для проведения сервисных и ремонтных мероприятий.

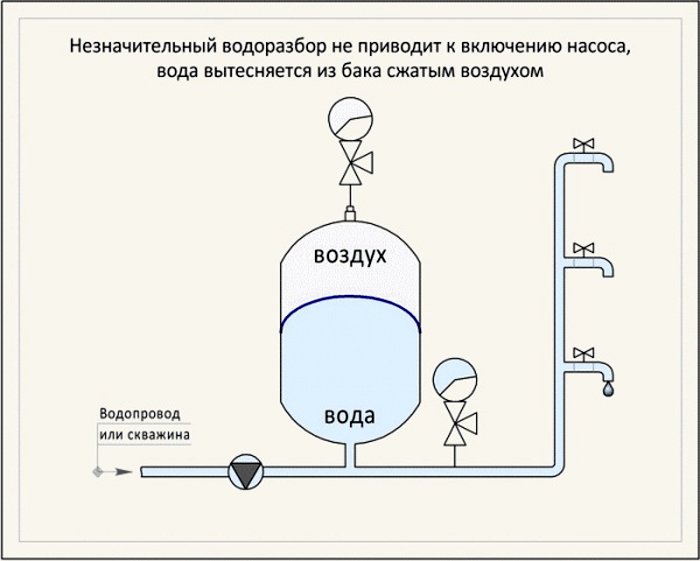

Принцип работы гидроаккумулятора

Расширительный бак функционирует по следующему принципу:

  1. Поток под напором, создаваемым насосным агрегатом, нагнетается в водяную камеру. При достижении верхнего предела давления срабатывает реле, подающее оборудованию команду на отключение.
  2. Снижение показателей запускает цикличное повторение процесса, помпа заполняет водой мембранное отделение. Для регулировки частоты включений требуется правильная настройка автоматического блока управления.
  3. Эксплуатация расширительного резервуара сопровождается накоплением воздушных масс в водяной камере. Для предотвращения снижения производительности избыточное количество воздуха стравливают. Частота профилактических мероприятий определяется вместимостью и периодичностью использования гидроаккумулятора.

Сервисные работы по обслуживанию мембранного бака рекомендуется проводить не реже 1 раза в 3 месяца. За это время накопившиеся внутри резервуара атмосферные массы способны оказать негативное влияние на эффективность емкости.

Принцип работы гидроаккумулятора

Наглядно показанно как работает гидроаккумулятор.

Виды гидроаккумуляторов

Производители поставляют на рынок устройства 2 базовых модификаций, отличающихся конструктивным исполнением:

  1. Модели вертикальной конфигурации рассчитаны на большие объемы воды. Преимуществом поперечной ориентации является возможность размещения клапанного механизма для стравливания накопившихся в процессе эксплуатации воздушных масс в верхней части гидротехнического устройства. Поскольку атмосферные потоки, согласно физическим законам, направляются вверх, такое расположение считается оптимальным. Подобной конструкцией оснащаются резервуары с объемом, превышающим 50 л.
  2. Горизонтальной конфигурацией характеризуются емкости меньших габаритов. Продольная ориентация не позволяет использовать для удаления излишков воздуха в гидроаккумуляторе клапаны из-за невозможности правильного определения места монтажа. Поэтому стравливание выполняется через специальные краны, “американки”, или сливной патрубок, устанавливаемый позади бака.

В малогабаритных резервуарах небольшой вместимости, независимо от конфигурации устройства, накопленные воздушные массы устраняют из системы посредством полного слива жидкости из магистрального водопровода.

Виды гидроаккумуляторов

Гидроаккумуляторы различаются по типу приминения.

Заводское окрашивание корпуса гидротехнического устройства в синий цвет свидетельствует о предназначении для использования в сетях водоснабжения для перекачки холодной воды.

Мембранная перегородка в таких баках изготавливается из пищевой резины, нейтральной для человеческого организма. Красные конструкции применяются в обогревательных контурах и при передаче горячих потоков.

В них прокладка выполняется из материала повышенной прочности. Подобные устройства использовать в магистралях холодного водоснабжения не рекомендуется.

Базовым критерием выбора формы мембранного накопителя являются геометрические характеристики подсобного помещения, предназначенного для монтажа гидробака. Основным требованием считается соответствие габаритов устройства размерам комнаты, дополняемое удобством доступа к оборудованию для ремонтных и сервисных операций.

Схема подключения гидроаккумулятора

Существует несколько способов соединения расширительного бака с магистралью автономной системы водоснабжения. Различия применяемых схем подключения определяются выполняемыми функциями.

Схема обвязки повысительной насосной станции

Рекомендуется для обустройства собственного водопровода на участках с повышенным потреблением хозяйственно-бытовой жидкости. Один из насосных агрегатов повысительной станции находится в процессе постоянной эксплуатации, не прекращая работу при критическом падении напора.

В подобных схемах накопительный резервуар снижает перепады давления, сопровождающие запуск дополнительных помповых механизмов, параллельно компенсируя небольшой водоразбор. Такой способ подключения позволяет гидроаккумулятору выполнять роль резервного источника, необходимого для поддержания функциональности системы при частых перебоях с электричеством на участках повышенного потребления воды.

Наглядная схема повысительной насосной станции

Схема повысительной насосной станции.

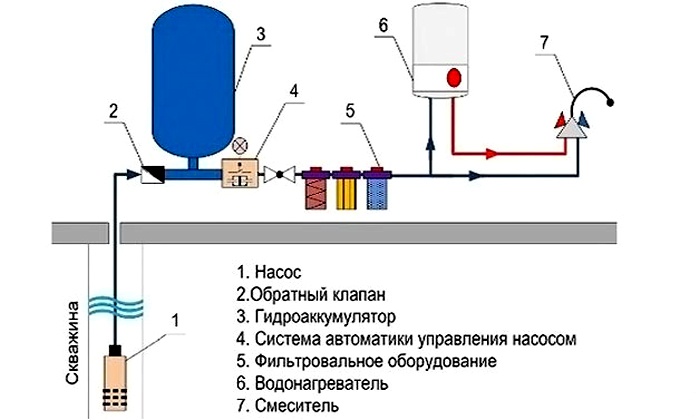

Схема для погружного насоса

При включении глубинного насоса наблюдается резкое увеличение давления. Соединение агрегата с мембранным баком позволяет компенсировать нагрузки.

Падение напора в водопроводе до минимума вызывает срабатывание реле автоматического управления, запускающего помповый двигатель. При достижении максимальных показателей блок отключается, вызывая прекращение работы механизма.

Даже незначительное снижение уровня воды моментально компенсируется погружным насосом, мгновенно пополняющим необходимый резерв. Поэтому минимальное водопотребление приводит к холостой работе оборудования. Такой режим сокращает срок эксплуатации агрегата, вызывая преждевременный износ функциональных деталей. Гидроаккумулятор решает проблему, обеспечивая требуемый запас жидкости.

Объем накопительного резервуара определяется мощностью и частотой запусков глубинной помпы, расходом воды за час. На емкость мембранного бака влияет высота установки гидротехнического прибора.

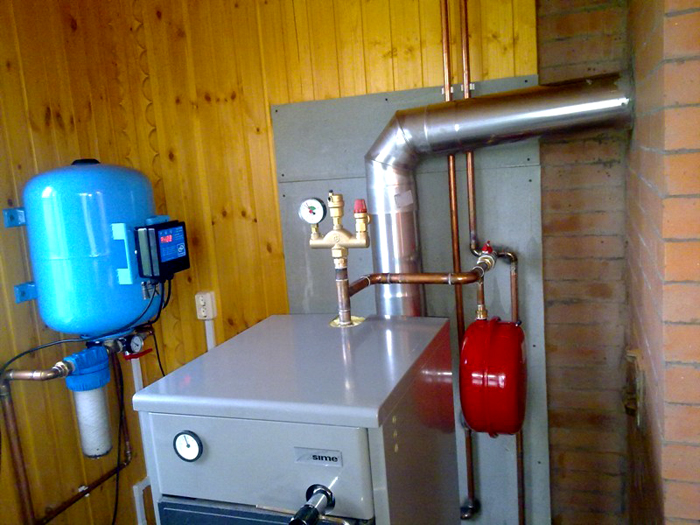

Подключение гидроаккумулятора к водонагревателю

Расширение жидкости при нагревании способствует увеличению объема. Повышение емкости в замкнутом пространстве автономной системы водоснабжения вызывает рост давления, представляющий опасность для функциональных деталей накопительного водонагревателя. Для предотвращения разрушения элементов конструкции бытового прибора рекомендуется использовать в качестве расширительного резервуара гидроаккумулятор.

Вместимость мембранного бака определяется предельным увеличением емкости воды в нагревательном устройстве, ростом температуры нагреваемой среды и максимально допустимыми показателями повышения давления в водопроводной магистрали.

Подключение гидроаккумулятора к водонагревателю

Схема подключения гидроаккумулятора к водонагревателю.

Подключение гидроаккумулятора к насосной станции

Монтаж накопительного резервуара перед повысительным помповым агрегатом по направлению движения водного потока способствует предотвращению критических перепадов давления в системе, сопровождающих процесс запуска насосного оборудования.

Объем воды, потребляемой сетью индивидуального водоснабжения, является определяющим фактором при выборе гидроаккумулятора подходящей емкости. На вместимость бака влияет разница между показателями верхнего и нижнего предела давления, измеряемыми на участке магистрали перед повысительной помпой.

Как установить гидроаккумулятор

Непрерывный режим эксплуатации и постоянная динамика мембраны диктуют необходимость соблюдения особых условий при монтаже расширительного бака. Установка должна выполняться надежно, с обеспечением запаса прочности и предотвращения шумов и вибраций.

Для фиксации резервуара на полу рекомендуется использовать резиновые прокладки. Соединение с магистралью следует осуществлять через специальные гибкие переходники.

Первичное заполнение емкости необходимо производить медленно и аккуратно, при слабом напоре жидкости. Сильный поток способен повредить грушу, не подготовленную к эксплуатации. Желательно предварительно удалить из резинового изделия воздух.

При установке гидротехнического устройства необходимо обеспечить свободный доступ к накопительному баку. Удобный подход облегчит проведение ремонтных и сервисных мероприятий.

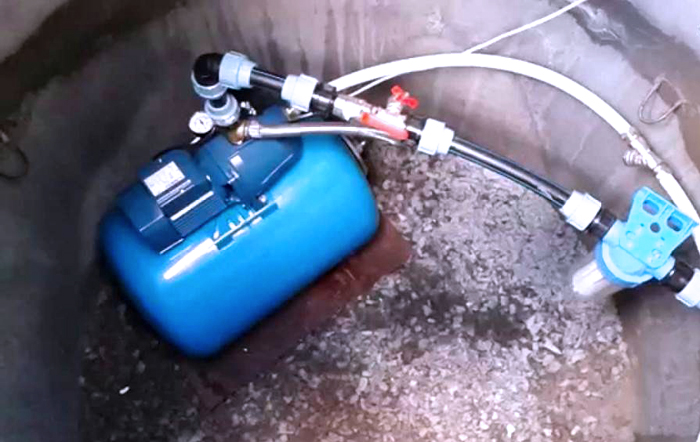

Установка гидроаккумулятора

Подключение гироаккумулятора.

Настройка гидроаккумулятора

Начальным этапом регулировки резервуара рекомендуется выполнить измерение атмосферного давления во внутреннем пространстве емкости. Показатели измеряются автомобильным манометром на ниппеле после снятия декоративного колпачка.

Для установки требуемого режима эксплуатации необходимо либо спустить, либо подкачать в бак воздух. Определяющим фактором является мощность напора воды.

Минимально допустимой величиной давления воздушных масс в гидроаккумуляторе считается 1 атм. Снижение показателя способно привести к быстрому выходу груши из строя из-за соприкосновения заполненного жидкостью изделия со стенками корпуса. Невозможность закачки достаточного объема воды, вызванная заполнением внутреннего пространства мембранного бака воздухом, является результатом избыточного давления воздуха.

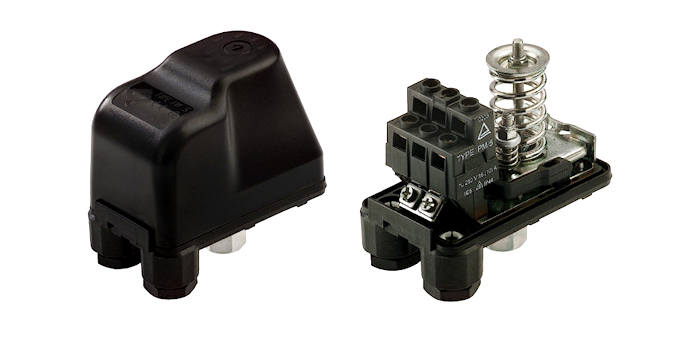

Настройка реле давления

Для регулировки управляющего блока конструкцией предусмотрены 2 пружины – большая и меньшая. Первая отвечает за включение насосного агрегата. При снижении напора происходит замыкание контактов и помпа запускается.

Настройка реле давления

Реле давление.

Для выставления разницы показателей, оговариваемых в инструкциях, являющихся обязательным элементом промышленной комплектации устройства с реле давления, предназначена маленькая пружина.

За точку отсчета принимается нижний предел. Механизм действия основан на удалении подвижной пластины от чувствительных контактов, происходящем благодаря сопротивлению регулировочного устройства водяному потоку.

Закачка воды в гидроаккумулятор

Обязательным подготовительным мероприятием, предшествующим заполнению накопителя жидкостью, является освобождение внутреннего пространства мембраны от воздуха.

Первичную закачку воды в резервуар рекомендуется производить с предельной осторожностью, медленно направляя тонкую струю слабого напора в гидроаккумулятор. Аккуратное выполнение манипуляций позволяет предотвратить вероятное разрушение резиновой прокладки. Повреждение груши может являться следствием высыхания или залежалости мембраны, вызванными длительным складским хранением в ненадлежащих условиях.

Оптимальным направлением подачи жидкости в гидротехническое устройство специалистами признается нижняя закачка. При заполнении внутреннего объема гидробака из верхнего положения обязательным условием считается предварительная установка системы фильтрации.

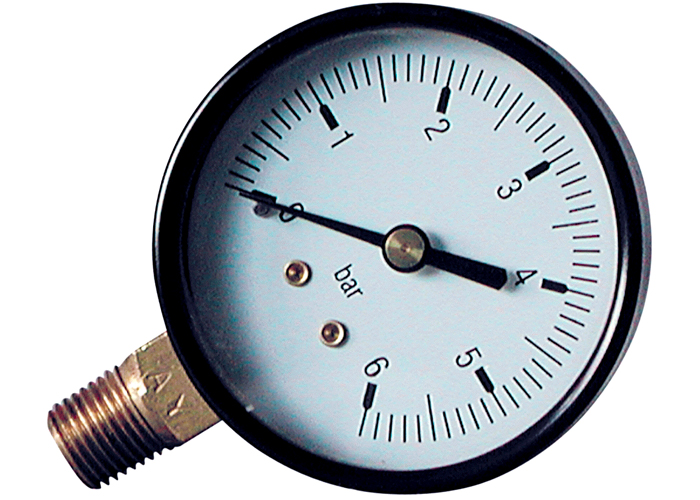

Давление в гидроаккумуляторе

Нормальная эксплуатация обеспечивается при 10%-ном превышении величины атмосферного давления при запуске помпы над соответствующим показателем в воздушном отделении накопителя.

Для измерения точных значений необходимо предварительно отключить гидробак от магистрального водопровода для прекращения напора воды. Существует возможность увеличить срок службы мембраны. Для этого требуется постоянно контролировать и периодически проводить регулировку давления.

Большие скачки показателей, сопровождающие процесс запуска и отключения насосного агрегата, вызывают сокращение периода эксплуатации прокладки из-за растяжения резинового материала. Поэтому для продолжительного использования мембраны рекомендуется не допускать перепадов давления, превышающих 1,0-1,5 атм.

Давление в гидроаккумуляторе

Измерение давление в гидроаккумуляторе.

Расчет необходимого объема гидроаккумулятора

Резерв воды, обеспечиваемый накопительным резервуаром, определяется настройками управляющего блока. С повышением разницы напора при включении и остановке помпы увеличивается запас жидкой среды. Практические исследования значений позволили составить таблицу заполняемости гидроаккумулятора.

Расчет требуемого объема выполняется по формуле:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • К – коэффициент, определяющийся мощностью насосного агрегата;
  • Аmax – максимальный расход воды за 1 минуту, измеряемый в литрах;
  • Pmax, Pmin, Pвозд. – показатели манометра, отражающие давление при отключении, запуске помпы и воздушное давление внутри накопителя, бар.

При выборе гидроаккумулятора необходимая емкость определяется бытовыми потребностями пользователей системы индивидуального водоснабжения. Частые перебои с электричеством требуют использования бака большей вместимости, с учетом заполняемости резервуара на 1/3 общего объема.

Ремонт и профилактика гидроаккумулятора

Регулярное проведение сервисных мероприятий позволяет предотвратить непредвиденные поломки. С периодичностью не реже 1 раза в 3 месяца рекомендуется выполнять профилактическое обслуживание гидротехнического оборудования, заключающееся в осмотре функциональных элементов конструкции и наблюдении за процессом работы.

Ремонт и профилактика гидроаккумулятора

Проведение профилактика и ремонт гидроаккумулятора.

При постоянной эксплуатации гидроаккумулятора вероятность возникновения неисправностей повышается.

Практическими исследованиями выявлены следующие причины неполадок:

  • слишком частые запуски и отключения помпового агрегата;
  • повреждения клапана, вызывающие протечки жидкости;
  • снижение атмосферного давления меньше расчетных значений;
  • ослабление напора водного потока.

Существует возможность устранения незначительных неисправностей своими руками без привлечения ремонтных бригад.

Технология проводимых мероприятий определяется причиной поломки:

  • уменьшение давления воздуха или полное его отсутствие в накопительном резервуаре компенсируется нагнетанием атмосферных потоков во внутреннее пространство мембранного бака компрессором или автомобильным насосом;
  • для восстановления разрушенной мембраны рекомендуется обратиться в специализированную мастерскую;
  • устранить повреждения или нарушения герметичности корпуса гидробака можно в ближайшем центре сервисного обслуживания гидротехнического оборудования;
  • большая разница давлений при запуске и отключении помпы сглаживается выставлением повышенного дифференциала при настройке управляющего реле;
  • правильный выбор вместимости расширительного бака до установки в систему позволит предотвратить проблемы с эксплуатацией устройства.

При невозможности обращения в сервисную мастерскую допускается выполнить замену поврежденной мембранной прокладки самостоятельно. При выборе новой перегородки необходимо руководствоваться размерами порванного изделия.

Демонтаж гидроаккумулятора осуществляется откручиванием болтов. Разрушенная мембрана аккуратно извлекается из внутренней полости накопителя, взамен устанавливается цельная груша. Обратная сборка завершается затягиванием крепежных болтовых соединений.

Гидроаккумулятор для систем водоснабжения: все что нужно знать

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для городских жителей гидроаккумулятор для систем водоснабжения (водяной аккумулятор или гидробак) понятие совершенно незнакомое. Купив, например, дачу или загородный дом в районе без центрального водопровода, владельцы ошеломлены множеством сложных аббревиатур, технических требований, понятий. Таких как: автономная система водоснабжения, глубинный насос с частотным преобразователем, настройка минимального и максимального давления, максимальное количество включений глубинного насоса. И все это только для того, чтобы в доме из крана текла вода. В этой статье мы расскажем о роли  этого приспособления в системах насосного типа.

Гидроаккумулятор для систем водоснабженияГидроаккумулятор для систем водоснабжения

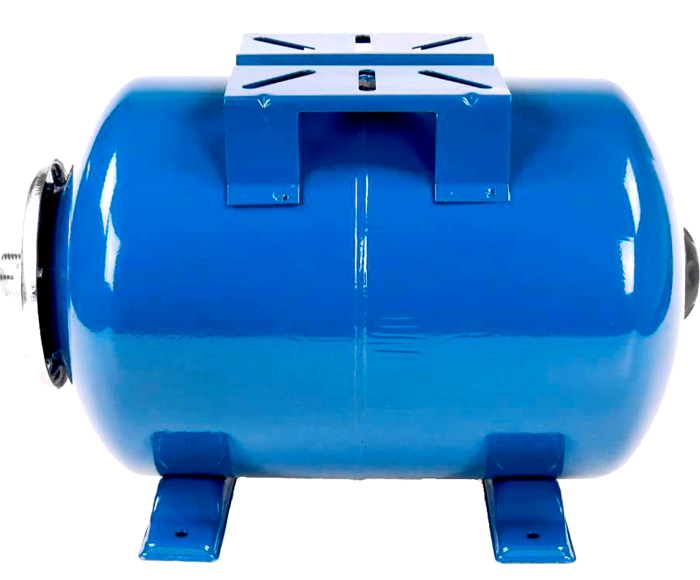

Наиболее распространенный вид гидробака

Обратите внимание! Не путать с расширительным баком для системы отопления, эти два устройства похожи по форме и конструкции. В большинстве своём расширительный бак имеет красный цвет, а гидроаккумулятор синий, но не всегда. Уточните у менеджера продаж, при приобретении, какую функцию должен выполнять требуемый вам прибор.

Содержание статьи

Для чего нужен гидроаккумулятор для систем водоснабжения

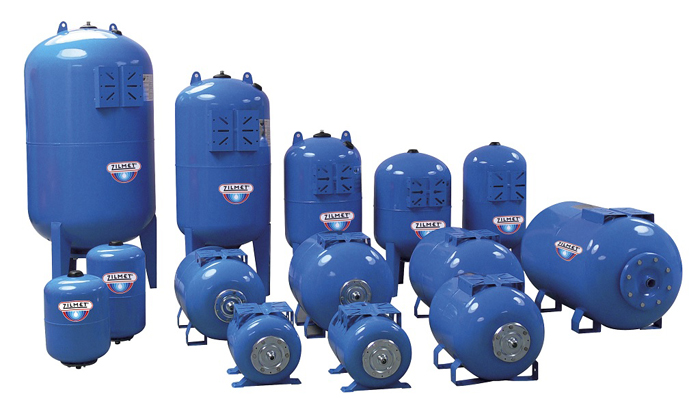

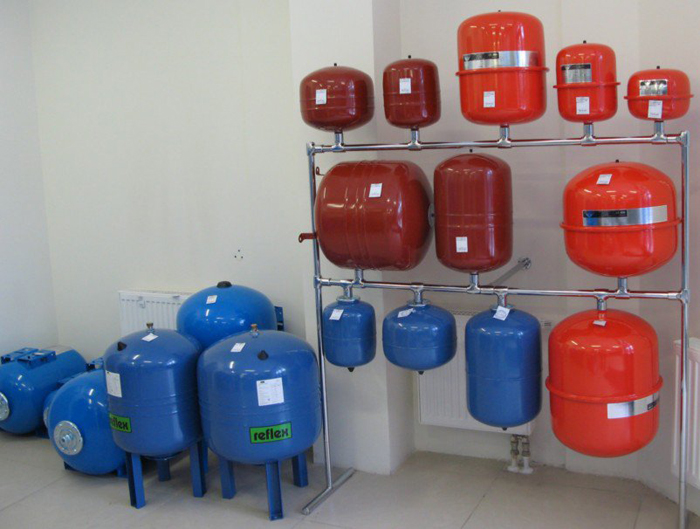

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баковРазличные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

  • Обеспечение бесперебойной и равномерной работы насосной станции;
  • Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

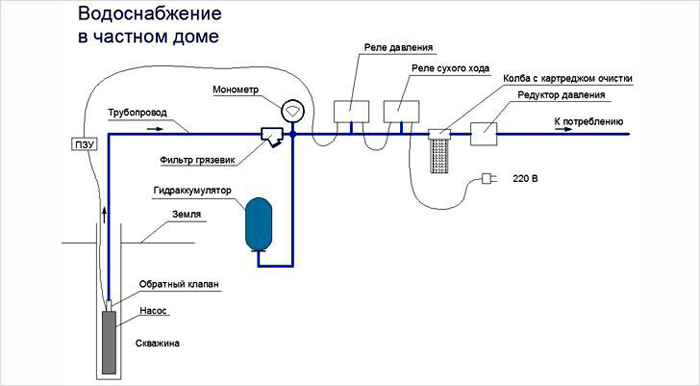

Схема простой системы водоснабженияСхема простой системы водоснабжения Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

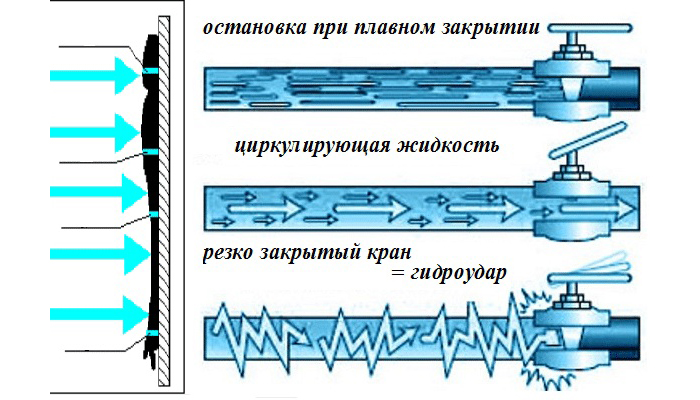

Гидроудар в водопроводной трубеГидроудар в водопроводной трубе

Гидроудар в водопроводной трубе

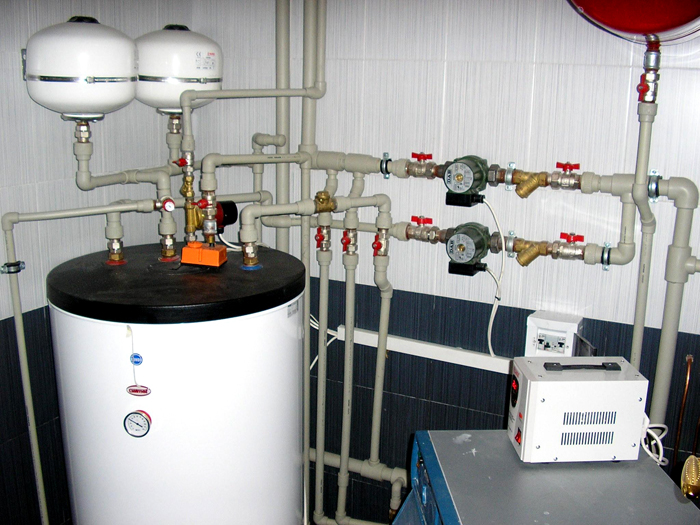

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

  • Монтаж бойлера косвенного нагрева;
Система ГВС с бойлером косвенного нагреваСистема ГВС с бойлером косвенного нагрева

Система ГВС с бойлером косвенного нагрева

  • Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;
Горячее водоснабжение при эксплуатации двухконтурного котлаГорячее водоснабжение при эксплуатации двухконтурного котла

Горячее водоснабжение при эксплуатации двухконтурного котла

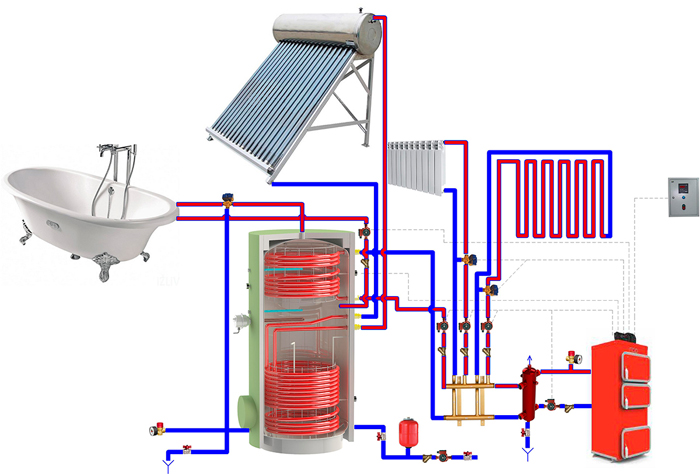

  • Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.
Рабочая схема при эксплуатации одноконтурного котла и бойлераРабочая схема при эксплуатации одноконтурного котла и бойлера

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

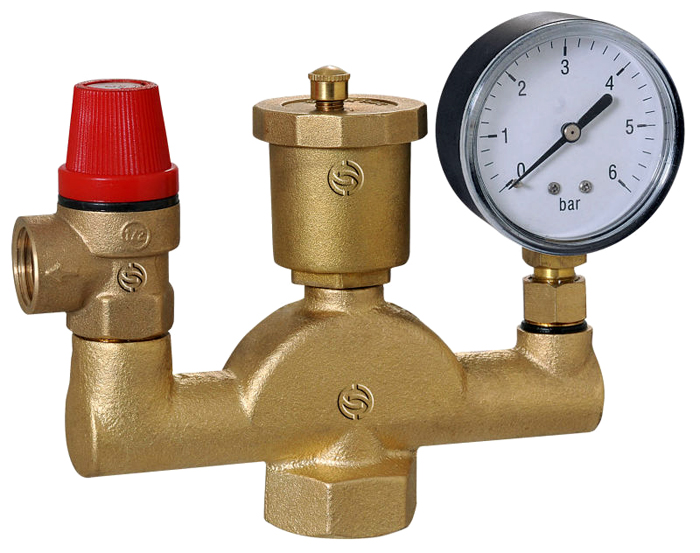

Группа безопасности твердотопливного котлаГруппа безопасности твердотопливного котла

Группа безопасности твердотопливного котла

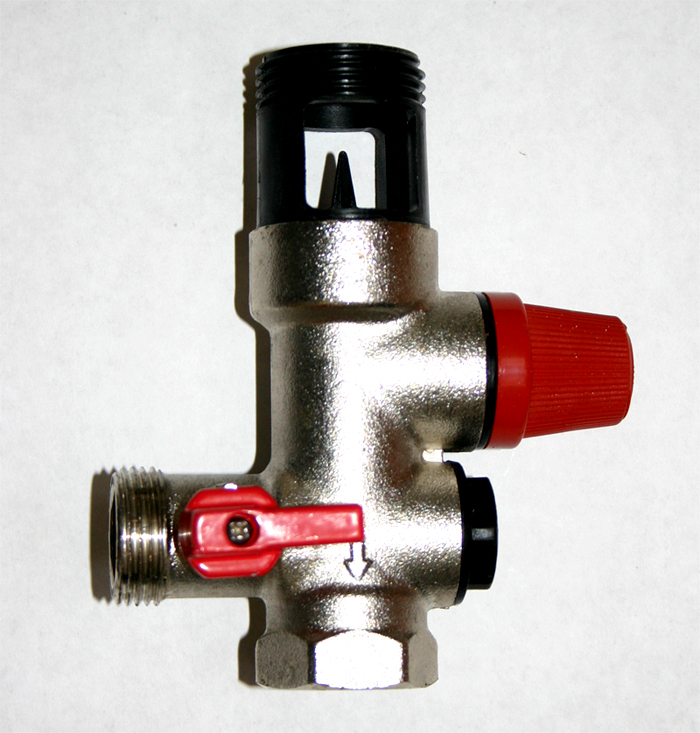

Группа безопасности бойлераГруппа безопасности бойлера

Группа безопасности бойлера

Обратите внимание! Внешний вид и форма гидро аккумуляторного бака для холодного водоснабжения очень схожи с гидроаккумулятором для ГВС. Их различие в температурной стойкости встроенной мембраны. При покупке внимательно читайте технические характеристики устройства. Не опытные менеджеры зачастую предлагают не нужный вам образец.

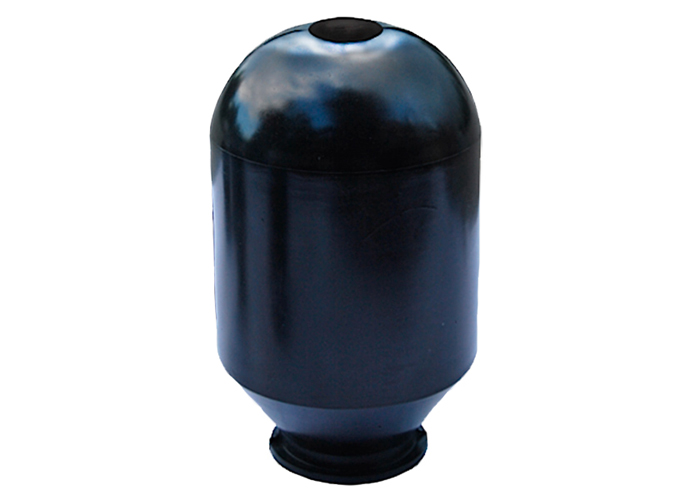

Резиновая мембрана водяного аккумулятора грушевиднаяРезиновая мембрана водяного аккумулятора грушевидная

Резиновая мембрана водяного аккумулятора грушевидная

Классификации гидроаккумулятора

Гидроаккумулятор, как понятие, имеет множество областей применения. Его применяют во всех видах машиностроения, в тяжелой промышленности. В этой статье мы рассмотрим гидробаки, используемые только в домашнем водоснабжении. Наиболее востребованными в этой отрасли являются агрегаты пневматического типа. Они делятся на два вида:

  • Мембранные одноразовые. Образцы, в которых мембрана заключена в стопорное кольцо по центру бака;
Водяной аккумулятор одноразовыйВодяной аккумулятор одноразовый

Водяной аккумулятор одноразовый


Водяной аккумулятор одноразовый в разрезеВодяной аккумулятор одноразовый в разрезе

Водяной аккумулятор одноразовый в разрезе

  • Водяные аккумуляторы с возможностью замены мембраны.
Гидроаккумулятор с функцией смены мембраныГидроаккумулятор с функцией смены мембраны

Гидроаккумулятор с функцией смены мембраны


Гидроаккумулятор со сменной мембраной в разрезеГидроаккумулятор со сменной мембраной в разрезе

Гидроаккумулятор со сменной мембраной в разрезе

Каждый из этих видов имеет разную форму исполнения:

  • Вертикальная;
  • Горизонтальная.
Образцы с вертикальным и горизонтальным расположениемОбразцы с вертикальным и горизонтальным расположением

Образцы с вертикальным и горизонтальным расположением

Статья по теме:

Образцы с вертикальным и горизонтальным расположениемОбразцы с вертикальным и горизонтальным расположениемНасос для повышения давления воды в квартире или частном доме. В статье мы рассмотрим как решить проблему недостаточного напора воды, которая осложняет принятие водных процедур и работу вспомогательных бытовых приборов, как правильно выбрать насос, и на что обратить внимание.

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

Агрегат в разрезе с описанием ключевых элементовАгрегат в разрезе с описанием ключевых элементов

Агрегат в разрезе с описанием ключевых элементов

  • Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;

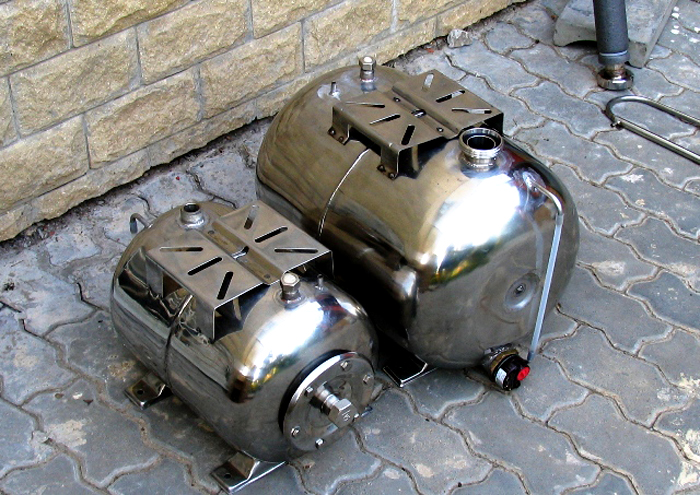

Образцы, выполненные из нержавеющей сталиОбразцы, выполненные из нержавеющей стали

Образцы, выполненные из нержавеющей стали

  • Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
  • Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
  • В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.

Реле давленияРеле давления

Реле давления

Плюсами пневматического оборудования являются:

  • Простота конструкции;
  • Возможность замены мембраны;
  • Несложное подключение к насосной станции;
  • Компактные размеры;
  • Малый вес;
  • Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

Схема работы гидроаккумулятораСхема работы гидроаккумулятора

Схема работы гидроаккумулятора

Расчет оптимального объема гидроаккумулятора

При планировании системы водоснабжения все составляющие элементы взаимосвязаны. Перед покупкой какого-либо прибора, будь то насосная станция, гидроаккумулятор, водопроводные трубы, фильтры и так далее, проконсультируйтесь со специалистом или тщательно проштудируйте всю необходимую информацию, дабы избежать нерациональной траты средств.

Начинать планирование водоснабжения следует с расчета потребления воды вашего дома, сколько точек водоразбора планируется. Например: два санузла, две душевые кабины, стиральная машина, посудомоечная машина, кухонный кран, поливочный кран. Сколько человек проживает в вашем доме, то есть одновременная эксплуатация воды в разных точках.

Вариаций может быть великое множество. Эти пункты очень важны, так как при покупке глубинного насоса недостаточной мощности, воды на всех не хватит, вы не сможете смыть с себя мыло в душе, пока стиральная машина не закончит работу. В случае, когда в вашем доме стандартное количество точек водоразбора: один санузел, один кухонный кран, стиральная машина, одна душевая кабина и в вашей семье 4 человека, вам подойдет прибор объёмом 25-50 литров. Такие экземпляры практически всегда идеально подходят к любым насосам соответствующей мощности.

В случае большего количества людей и потребительных точек воды, рациональный расчет проводится по формуле:

Расчет оптимального объема гидроаккумулятораРасчет оптимального объема гидроаккумулятора
Где V – Объем гидробака;

Q – Максимальное потребление воды в час;

A – Допустимое количество запусков насосной установки в час;

Р1 – Минимальное давление запуска оборудования;

Р2 – Максимальное давление отключения насосного агрегата;

Рбака – Давление воздуха в гидробаке.

Видео: как рассчитать размер гидроаккумулятора



Расчет давления в гидроаккумуляторе

Исходя из показателей реле давления, регулируется работа насосной установки. Стандартные настройки завода изготовителя:

  • Нижнеий предел включения насоса – 4 бар;
  • 8 бар – верхний предел отключения насоса.

Так какое давление должно быть в гидроаккумуляторе? Давление в гидробаке для холодного водоснабжения рекомендуется устанавливать на 0.2 бар  меньше, чем давление запуска насосного агрегата. То есть стандартное рабочее значение водяного аккумулятора составит  –  1.2 бар. При монтаже ГВС, давление воздуха в гидроаккумуляторе устанавливается на 0.2 бар выше, чем максимальное для отключения насоса, соответственно рабочий показатель гидроустойства в контуре горячего водоснабжения составит – 3.0 бар.

Статья по теме:

Расчет оптимального объема гидроаккумулятораРасчет оптимального объема гидроаккумулятораРегулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.



Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

Методы подключения и настройка гидроаккумулятора

В какой части системы устанавливается и как подключить гидроаккумулятор к насосной станции

Существует множество вариаций систем водоснабжения. В сложных системах с глубиной скважины более 100 метров, например, мощности насоса может не хватить для подачи воды непосредственно в дом или размер насосной установки необходимой мощности превышает диаметр скважины (насос просто не влезет в скважину). Такую систему дополняют поверхностным насосом. В этом случае понадобится два гидроустройства, один устанавливается в приямке скважины сразу после глубинного насоса, второй устанавливается в доме после поверхностного насоса. Эти факторы доказывают, что важнейшей частью системы холодного водоснабжения является насос и, ориентируясь на его характеристики, подбирается подходящий по цене гидроаккумулятор и вся система водоснабжения.

Образец с поверхностным насосом в приямке скважиныОбразец с поверхностным насосом в приямке скважины

Образец с поверхностным насосом в приямке скважины

При стандартной схеме, где вода поступает, например, из колодца или не глубокой скважины мощности обычного насоса вполне хватит для подачи воды даже на второй или третий этаж. В таком случае система не вызывает затруднений и гидроприбор устанавливается в помещении.

Пример простой схемы водоснабжения от глубинного насосаПример простой схемы водоснабжения от глубинного насоса

Пример простой схемы водоснабжения от глубинного насоса

Что потребуется для сборки всей группы гидроаккумулятора

В группу гидробака, помимо реле давления, входит манометр.

Прибор для измерения давления в трубопроводеПрибор для измерения давления в трубопроводе

Прибор для измерения давления в трубопроводе

Для удобства соединения всех составляющих используется пятивыводной штуцер.

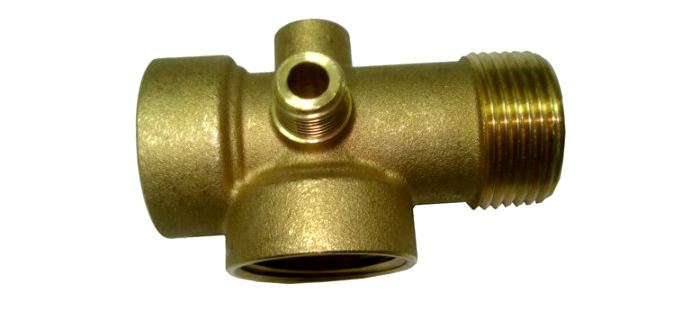

Пятивыводной кран для гидробакаПятивыводной кран для гидробака

Пятивыводной кран для гидробака

При сборке всей группы рекомендуется использовать краны «американки». Для беспрепятственного снятия и замены любого устройства при поломке. То есть, на отвод к аккумулятору, на трубу, ведущую к насосу и на разводку к потребителям. Если вы соберете группу без «американок», при незначительной поломке или замене мембраны, например, вам придется сливать воду со всей системы.

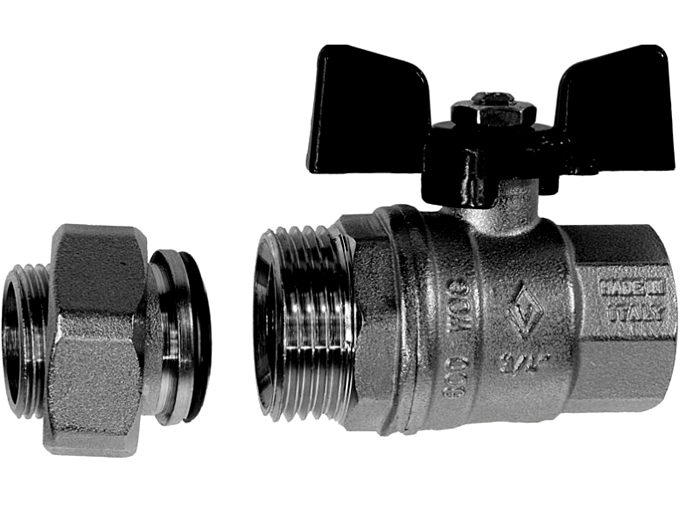

Кран Американка позволяющий отсечь систему от любой составляющейКран Американка позволяющий отсечь систему от любой составляющей

Кран Американка позволяющий отсечь систему от любой составляющей

Практические советы по эксплуатации

При монтаже системы существуют множество подводных камней и рабочих мелочей. Постараемся описать основные из них:

  • Как обнаружить поломку водяного аккумулятора;
  • Способ экономии электроэнергии;
  • Страховка, на случай невнимательности при включенном насосе;
  • Советы при замене мембраны;
  • Увеличение объема гидроприбора при установке твердотопливного котла;
  • Рекомендация при покупке гидрооборудования объемом более 100 литров.

Краткое пояснение к каждому пункту:

  • Когда разрывается мембрана, вода поступает непосредственно в корпус устройства. В этом случае, при открытии любого крана, реле будет издавать щелкающие звуки. Насос будет часто запускаться и отключаться даже при кратковременном открытии крана. Существует возможность образования микроотверстий в корпусе бака, давление в системе будет постоянно падать, с течением времени, все быстрее. Регулярно проверяйте давление воздуха в водяном аккумуляторе;
  • При возможности установите на чердаке или в высшей точке дома водяную ёмкость. Включите ее в контур водоснабжения. Ёмкость объемом 300-400 литров без труда обеспечит водой семью численностью 4-5 человек на день. Вода из гидроёмкости используется в санузле, при стирке, при работе посудомоечной машины. Так как вода подается самотеком, вы сэкономите электроэнергию и продлите время эксплуатации насосной установки. Так же важно отметить, что при необходимости потребления большого объема воды, например, при поливке огорода или наполнения аварийного бака, насос включается напрямую без участия гидроаккумулятора и реле давления. Так как реле в таких условиях быстро выйдет из строя;
  • Всем нам известны случаи, когда мы включили насос и забыли об этом. В этом случае устанавливается реле сухого хода, при осушении колодца, например, оно автоматически отключит насос. Так же можно смонтировать обычную лампочку на видном месте, которая запитана на включение насоса, горящая лампочка напомнит вам о работающем насосе;
  • В случае замены мембраны возьмите с собой старый образец, так как диаметр горловины у грушевидной мембраны может отличаться. Или измерьте расстояние между отверстиями на фланце;

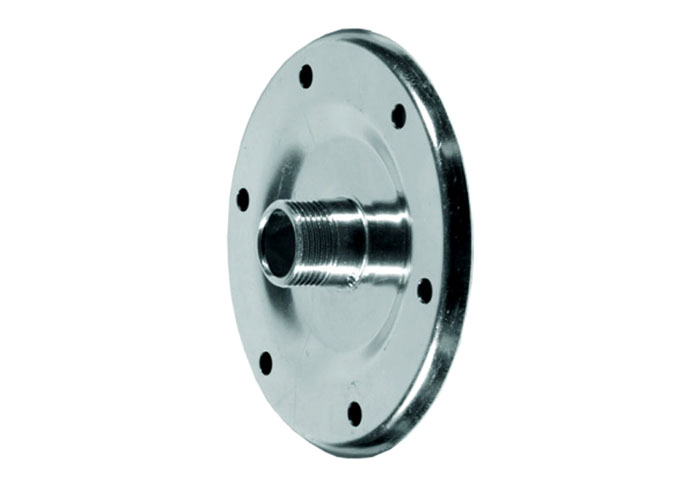

Фиксирующий мембрану фланецФиксирующий мембрану фланец

Фиксирующий мембрану фланец

  • При связке в системе гидроаккумулятора с твердотопливным котлом, с функцией подачи горячей воды, объем гидробака следует увеличить на 20%. Так как котел очень быстро нагревает воду, она очень быстро расширяется и мембрана чаще выходит из строя.
  • Водяные аккумуляторы объемом более 100 литров менее распространены, по этой причине комплектующие к ним сложнее найти, рациональнее будет установить два или даже три гидробака меньшего объема.

И в заключении

Сколько бы ни было информации в интернете об организации холодного и горячего водоснабжения, не пытайтесь выполнить работу по монтажу самостоятельно, без уверенности в своих силах и знаний опытного сантехника. Будьте уверены, финансы, сэкономленные на работе монтажников, не идут ни в какое сравнение с тратами денежных средств при аварийных ситуациях. Стоимость насосного агрегата, бойлера и других составляющих системы водоснабжения, намного превышает стоимость работы опытных специалистов.


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Фиксирующий мембрану фланецФиксирующий мембрану фланец Загрузка...

Гидроаккумулятор для систем водоснабжения - устройство и принцип работы

Давление в водопроводах при организации автономного водоснабжения обеспечивает насос, забирающий воду из источника.

Однако, установка только насоса – условие для стабильной безаварийной работы недостаточное.

В систему включают насосную станцию, одно из центральных мест в которой принадлежит гидроаккумулятору.

Какие функции он выполняет

Гидроаккумулятор (другие названия накопительный, расширительный или мембранный бак, экспанзомат) – устройство для стабилизации давления жидкости в напорной системе.

Поддержание параметра на заданном уровне (с допустимой величиной отклонений) достигается за счет отбора излишка жидкости и/или возврата в магистрали, при необходимости.

Назначение гидроаккумулятора определяет выполняемые им в системе функции (как рассчитать для отопления написано здесь).

Поддержание в водопроводной системе давления, необходимого для нормального функционирования.

Одновременное открывание нескольких кранов приводит к ситуациям, когда напор воды резко снижается.

Они представляют опасность для установленного оборудования, к примеру, водонагревательных приборов. Гидроаккумулятор устраняет эти проблемы.

Защита трубопроводов и сантехнического оборудования от гидроударов, связанных со скачкообразным изменением давления в момент включения насоса.

Снижение износа и увеличение срока службы насоса. При установке такого накопительного бака, насос включается при падении давления ниже заданного уровня.

Соответственно, частота срабатываний уменьшается, продлевая сроки эксплуатации оборудования.

А вы знаете, как делается желонка для скважины своими руками, чертежи и фотографии с подробным описанием работ которой размещены в полезной статье. Узнайте, что вам понадобится для обустройства автономного источника водоснабжения.

Безупречная установка циркуляционного насоса без байпаса описана на этой странице.

Создание запаса воды, который можно использовать при отключении электроэнергии.

Все это свидетельствует о том, что гидроаккумулятор для организации автономного водоснабжения необходим.

Интересный факт! Некоторые производители выпускают насосы, предназначенные для работы в системах водоснабжения без гидроаккумуляторов.

Схема становится проще, однако, такое оборудование стоит дороже, чем суммарная цена насоса и накопительного бака, а правильная настройка требует специальных знаний.

Устройство и принцип работы

Название «мембранный бак» отражает заложенный в это устройство принцип.

Конструкция представляет собой герметичную металлическую емкость, внутреннее пространство которой, разделено на 2 полости эластичной мембраной.

В одну из них (гидрокамеру) закачивается насосом вода, во второй (пневмокамере) находится воздух или газ (для наполнения применяют инертные или азот).

Для подачи воды служит патрубок с резьбовым соединением. Пневмокамеру снабжают клапаном. Для автоматического управления работой насоса к гидроаккумулятору подключают реле давления.

При включении насоса, вода наполняет гидрокамеру, объем ее увеличивается, сжимая воздух в пневмокамере.

Когда давление воздуха (газа) достигнет критического значения, сработает реле давления, подавая сигнал на автоматическое отключение насоса.

При отборе воды из гидроаккумулятора (при отключенном насосе), процесс развивается в обратном направлении:

  • сжатый воздух в пневмокамере давит на мембрану, вытесняя жидкость в магистраль,
  • объем воды в гидрокамере падает,
  • снижается давление.

При достижении нижнего порога подается команда на включение насоса.

Замечание! Накопительный бак, самостоятельно, давления воды в системе не создает!

Его задача – поддерживать давление жидкости (созданное насосом) до момента включения насоса.

Виды оборудования

Предприятия-производители выпускают гидроаккумуляторы с объемом бака от 20 до 1000 л в конфигурациях для горизонтальной или вертикальной установки.

Принципиальных отличий в конструкции и принципе работы этих устройств нет.

А что вы знаете про устройство водопровода в частном доме? Прочитайте советы и рекомендации профессионалов в полезной статье.

Для чего нужен байпасный клапан в системе отопления написано здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/oborudovanie/zhelonka.html посмотрите видео про бурение скважины желонкой.

Важное замечание! В гидроаккумуляторах объемом более 50 л полный отбор воды – явление редкое, поэтому, со временем, в гидрокамере скапливается воздух, выделяющийся из воды (вне зависимости от источника, жидкость всегда содержит некоторое количество растворенного воздуха).

Для его стравливания вертикальные устройства комплектуются специальным клапаном в верхней части бака.

В горизонтальных гидроаккумуляторах и в вертикальных устройствах, емкости менее 50 л удаляют накопленный в гидрокамере воздух, полностью, сливая жидкость.

Практический совет! Стравливать воздух следует с периодичностью, указанной в технической документации на гидробак!

Конструктивно различаются баки, предназначенные для холодного и горячего водоснабжения. Прежде всего, это касается материала мембраны.

Мембраны для холодной воды изготавливают из пищевой бутиловой резины, соответствующей санитарным нормам.

Материал мембран для горячего водоснабжения устойчив к воздействию высоких температур, к примеру, EPDM (этилен-пропилен-диеновый) каучук.

Важно!

Несмотря на прочность мембран в баках для горячего водоснабжения, и их соответствие санитарным нормам, использовать такие гидроаккумуляторы для холодной воды не рекомендуется.

Другое отличие таких устройств – повышенное значение допустимого рабочего давления, и, следовательно, жесткие требования к материалам корпуса.

Практическое замечание! Внешне, различить гидроаккумуляторы для холодного и горячего водоснабжения просто – производители окрашивают баки для холодной воды в синий цвет, а для горячей – в красный.

Совет! Для устройства водоснабжения рекомендуется приобретать качественные гидробаки отечественного производства.

Продукция зарубежных производителей не всегда соответствует российским санитарным нормам и действующим требованиям к системам водоснабжения. Последний недостаток уменьшает срок безаварийной работы устройств.

Вопросы выбора и особенности эксплуатации

При проектировании водоснабжения и выборе гидроаккумуляторов, обращают внимание на важные нюансы в работе этих устройств.

Необходимый объем

Ключевой параметр для выбора гидробака – общий объем.

Какой гидроаккумулятор выбрать, зависит от максимального потребления воды (Amax, л/мин), характеристик насоса (мощности), настроек автоматики (давления включения Pвкл, бар и выключения Pвыкл, бар) и давления воздуха в пневмокамере (Pвозд, бар).

V = K * Amax * ((Pвкл+1) * (Pвыкл+1)) / (Pвыкл- Pвкл) * (Pвозд.+ 1)

В этом соотношении мощность насоса учитывается поправочным коэффициентом. Который составляет:

  • 0,25 в диапазоне мощностей 0,55-1,5кВт;
  • 0,375 для насосов мощностью 2,2-3 кВт;
  • 0,625 при мощности насоса от 4 до 5.5 кВт;
  • 0,875 для мощности агрегатов 7,5-9 кВт.

Расчет для насоса мощностью 1 кВт, давления воздуха в гидробаке 1,56 бар, настройках на включение насоса при давлении 1,8 бар и отключении – при 3 бар, и максимальном потреблении воды 35 л/мин дает объем бака 31,41 л.

Следует выбирать ближайшее большее значение, приобретать бак объемом 35 л.

В общем случае, выбирать объем гидроаккумулятора следует тем больше, чем выше мощность насоса. Увеличение объема бака рекомендуется и при перебоях в электроснабжении.

Давление воздуха и настройка перепада включения/выключения насоса

Эти параметры влияют на долговечность работы гидроаккумулятора, точнее на срок службы мембраны.

Выбирают давление воздуха в пневмокамере таким, чтобы оно было на 10% меньше давления включения насоса.

Важно! Измеряют давление воздуха в пневомокамере на отключенном гидроаккумуляторе при отсутствии давления воды!

Его контроль – регулярная процедура, при необходимости, давление доводят до необходимого значения через клапан в пневмокамере.

Для длительной безаварийной работы гидробака, оптимальная разница между давлением включения и выключения насоса, составляет 1-1.5 атм.

При больших перепадах, мембрана подвергается периодическим деформирующим нагрузкам, близких к допустимым, что приводит к ее износу.

Кроме того, такие перепады напора воды в кранах и сантехнических приборах не комфортны при пользовании водопроводной системой.

Запас воды

Гидроаккумулятор — резерв воды при ремонте насоса или отсутствии электроэнергии.

Объем жидкости, который может быть использован в этих случаях меньше, чем общая емкость бака и практически составляет около 1/3 этой величины.

Точнее, запасы воды отражаются таблицах заполняемости, которые приводят в технической документации на устройство и справочной литературе.

Зависит объем воды в баке от его общего объема, давления воздуха, включения и выключения.

Так, для гидробака в 100 л при давлении воздуха 1.5 атм, включении и выключении насоса 1.5 и 3 атм, соответственно, запас воды составит 34.5 л.

Выбор места установки

Для предотвращения аварийных ситуаций связанных с гидроударами на трубопроводах системы накопительный бак рекомендуют устанавливать в непосредственной близости к насосу, например, в кессоне скважины.

Однако, при этом следует предусмотреть защиту от сезонных перепадов температур и влажности, которая приводит к коррозии фланца гидроаккумулятора.

Других требований к установке нет, поскольку нагрузки на устройство минимальны, и в дополнительных креплениях оно не нуждается (схема водоснабжения частного дома с гидроаккумулятором опубликована на этой странице).

Неисправности и ремонт

Конструкция устройства предполагает, минимум, серьезных неисправностей – снижение давления воздуха в пневмокамере и разрыв мембраны.

Их признак – поступление воды порциями.

При этом стрелка манометра быстро достигает предельных показаний и также быстро возвращается к нулевой отметке.

Диагностируют неисправность, спуская воздух через золотник пневмоклапана. Если при полном стравливании воздуха наблюдают течь – мембрана порвана.

В противном случае, она цела, и причина неисправности – утечка воздуха вследствие нарушения герметичности бака.

Замена мембраны – процесс не сложный.

  • Бак отключают от магистрали (про разводку водопровода в частном доме прочитайте тут), сливают воду;
  • Отвинчивают соединительные болты и извлекают порванную мембрану;
  • Сливают остатки жидкости их бака;
  • Вставляют новую мембрану;
  • Собирают гидроаккумулятор.

Практический совет! Для нормальной работы гидробака, важно, не допускать перекоса мембраны и ее соскальзывания внутрь.

Для этого, болты затягивают, равномерно (если затянуть до упора один болт, а затем переходить к другим, перекос, практически, гарантирован).

Избегают и использования герметиков, поскольку они уменьшают трение между материалами мембраны и корпуса, что также может привести к соскальзыванию.

Мастер-сантехник рассказывает просты и доступным языком, как устроен гидроаккумулятор.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


Гидроаккумулятор для систем водоснабжения устройство и принцип работы

Гидроаккумулятор для систем водоснабжения — это ёмкость с водой, нужная, чтобы контролировать давление воды или сохранять некоторое её количество в запасе.

Внутри неё — резиновая мембрана, скрепленная с корпусом резервуара.
В резервуаре находится фланец. Через фланец гидробак присоединяется к водопроводу.
Между мембраной и корпусом — сжатый воздух, уровень давления — 2 бара.

Итоговые ключевые элементы конструкции данного устройства: корпус, ниппель, мембрана, фитинг и клапан.

А содержатся в нём вода и воздух.

Принцип работы гидроаккумулятора

Функционирует устройство приблизительно следующим образом.
Сперва вода из какого-то источника (хотя бы колодца) переливается в бак. Из-за своей эластичности резиновая мембрана увеличивается.

Количество воздуха между стенками и мембраной, соответственно, наоборот, уменьшается. Давление же — повышается.

Датчик давления на это реагирует и на каком-то этапе расходятся контакты, а устройство — отключается.
Это, вообще говоря, классическое решение. Воздух в баке «давит» на воду.
Например, при открытии крана под напором вода стремится вырваться и снижается давление. При сведении давления близко к 0 — оборудование деактивируется.

Это и есть полный цикл работы. Чтобы гарантировать надлежащий уровень давления, вода и воздух в баке и разделены резиновой мембраной.

Однако податливость резины нередко способствует падению давления в полости бака, выявлению проблем с его функциональностью.

Так что, чтобы избежать подобных проблем, нужно хотя бы раз в год тестировать давление воздуха при откачанной воде. Если выявляется, что оно выше нормы, следует через ниппель добавить чуть воздуха, применяя обыкновенный насос. Также важно знать о том, что целиком вода не заливает весь бак.

Реальное количество воды определяется следующими параметрами:

  • Форма устройства;
  • Изначальный уровень воздушного давления;
  • И пределы на реле давления.

Для чего используется

Такое устройство применяется для:

  • Сохранения постоянного уровня давления;
  • Сохранения запаса воды.

Какие бывают гидроаккумуляторы

Различать их можно по многим критериям. Например, по установке — горизонтальные и вертикальные.
У каждых есть особенности, например, касающиеся удаления воздуха.

Когда гидробак эффективно функционирует, воздух накапливается вокруг мембраны.
Растворенный в воде воздух есть в каждой водоснабжающей системе. Когда он попадает в резервуар, то выделяется и накапливается. Так на самых разных участках системы образуются т. н. воздушные пробки.

У вертикальных устройств с ёмкостью от ста литров воздух накапливается сверху, а потом удаляется через специальный клапан, который входит в состав конструкции всех вертикальных гидробаков. Чтобы потом удалить их в конструкции, в гидроаккумулятор, если его объём хотя бы сто литров, встраивают фитинг клапанами. Через такую конструкцию выполняется вывод накопившегося воздуха. Он постоянно удаляется, и так воздушные пробки не будут появляться.

Если, однако, гидробак меньше ста литров, то такой фитинг в нём разместить нет возможности. Преимущества таких устройств — компактность, но воздух из них необходимо удалять вручную, осматривая и разбирая.

Когда гидробак горизонтального типа, то там воздух выводится через добавочный узел. Такой узел состоит из канализационного слива, шарового крана и специального ниппеля.

Другое подразделение — баллонные и мембранные.
Действуют они по единому принципу и имеют достаточно общего в конструкциях.
Ключевая же разница в следующем.
В мембранных возможно, что вода будет попадать на стенки, таким образом опять же не исключается эффект коррозии.

В баллонных — жидкость совмещается лишь с каучуком, так что защита от неприятных эффектов намного лучше. Если понадобится, то можно заменять ёмкость в баллонных устройствах. Выполнять такую задачу можно самостоятельно, и какие-либо дополнительные устройства не потребуются. Другой плюс именно баллонных гидроаккумуляторов — их легко обслуживать и можно рассчитывать, что работать они будут долго.

Как подобрать оптимальный объем для собственных целей

Чтобы рассчитать наиболее правильный объём гидробака, следует сперва понять, где будет применяться гидроаккумулятор и с какими целями.

  • Часто гидроаккумуляторы монтируются, чтобы предотвращать постоянное включение насосов.
  • Другая причина — поддерживать давление в системе, если насос выключен.
  • Третий вариант — контроль за расходом воды.

В первом случае надлежит понимать, что частота включения насоса определяется величиной гидроаккумулятора. Мастера-знатоки не советуют включать насос чаще раза в минуту. Водоснабжающие системы часто оснащаются устройствами с эффективностью 30 литров в минуту. С учётом факта, что 50% общего объёма вода и 50% — воздух, хватит аккумулятора с объёмом в 70 литров.

Во втором — рассчитывать, насколько далеко насос будет находиться от гидроаккумулятора. Чем дальше, тем его продуктивность будет ниже.

В третьем — нужно учесть все расходные характеристики. Например, туалет расходует 1,3 литра воды поминутно, душ — от 8 до 10, раковины — 8,4.
Примем, что туалетов 2. Тогда суммарное потребление оказывается 20 литров. В час насос включается 30 раз. Так хватит гидроаккумулятора с объёмом в 80 литров, но, если есть возможность, на всякий случай не помешает и небольшой запас.

Приобретая гидробак, не помешает поинтересоваться, есть ли возможность купить для устройства сменные баллон или мембрану и если да, то сколько это будет стоить. Иногда цена получается довольно большой, и тогда стоит остановить свой выбор на товаре от другого производителя.

Похожие материалы

Разбираемся как устроен и работает гидроаккумулятор

Без этого специального резервуара при обустройстве автономного водопровода не обойтись. Гидроаккумулятор часто путают с расширительным баком, монтируемым в системах отопления. И хотя приборы внешне ничем не отличаются, расчет параметров ГА, его установка и подключение имеет свои особенности.

Пример гидроаккумуляторов

Назначение гидроаккумулятора

Включение этого прибора в систему водоснабжения обеспечивает:

  • стабилизацию давления в трубе. На практике это означает, что даже при открывании нескольких кранов напор останется неизменным. Следовательно, все бытовые и сантехнические приборы, подключенные к водопроводу, не будут менять режим работы, а такие «комфортные» условия позволяют им выработать обозначенный производителем ресурс без значительных поломок. Стоит добавить, что колебания давления приводят к изменению температуры жидкости, если ГВС организуется автономно. Как результат – «сюрпризы» при приеме дешевых процедур, мытье посуды и в ряде иных ситуациях при пользовании горячей водой;
  • продление периода эксплуатации насосного оборудования. Установка гидроаккумулятора резко снижает количество включений/выключений перекачивающего устройства по сигналу датчика давления, а именно это и определяет ресурс изделия;
  • исключение риска гидравлических ударов. По сути, ГА является надежной защитой трубной магистрали и бытовых приборов от повреждений и протечек из-за резких скачков давления;
  • аварийный запас воды. Проблемы с эн/снабжением загородных строений хорошо известны. Переход на резервный источник питания требует некоторого времени. Гидроаккумулятор в этот период обеспечивает находящейся в баке водой жилище, тем самым нивелирует вероятность сбоев в работе сантехнических и бытовых приборов.

Устройство ГА

Прибор представляет собой герметичный баллон, разделенный на два отсека. Один служит для аккумулирования воды, другой является воздушной камерой. Корпус оснащен патрубком (для присоединения гидроаккумулятора к трубе водопровода) и пневмоклапаном (для стравливания или закачки воздуха при настройке и в процессе эксплуатации: не у всех версий).

Конструктивные особенности

  1. Конфигурация. Все гидроаккумуляторы подразделяются на приборы с горизонтальным и вертикальным баками. Кроме отличий в монтаже, есть и еще один нюанс. Стравливать воздух в моделях горизонтальной ориентации можно лишь через краник, одновременно сливая часть воды. Это же относится и к вертикальным ГА вместимостью до 50 л. В более габаритных гидроаккумуляторах этой разновидности имеется пневмоклапан, и удаление воздушных пузырей производится намного быстрее и эффективнее.
  2. Колба. Именно она служит емкостью для накапливания излишков воды в системе и отдачу ее обратно (при необходимости), тем самым стабилизируя давление в трубе. Данное РТИ нередко называют «грушей», мембраной, внося некоторую путаницу в понятия. В чем особенность этой детали для РТИ? Дело в том, что в расширительных баках закрытого типа для систем отопления также используются колбы. А потому не все рядовые потребители, да и некоторые менеджеры знают, что подобные РТИ не являются взаимозаменяемыми. Считается, что главное – в идентичности размеров. Но это в корне неверно.
  • Для мембран гидроаккумуляторов используется только резина категории «пищевая». Так как РТИ находится в постоянном контакте с водой, это более чем важно. А вот для расширительного бака не принципиально, а потому и РТИ для него берется не столь высокого качества, и стоят изделия дешевле.
  • Специфика работы ГА такова, что его колба постоянно подвергается динамическим нагрузкам, и иногда довольно значительным. Второе требование к резине – прочность в сочетании с эластичностью. Применительно же к расширительному баку отопления это не столь важно – система инертна, работает стабильно, без резких скачков давления (даже при протечках).

При выборе гидроаккумулятора для системы ГВС нужно учитывать, что его колба изготавливается из разных материалов. Отличия – в способности выдерживать предельные температуры. Для каучука (более дешевый вариант) это +50. Мембраны бутиловые не разрушаются и при +95, но стоят дороже, и используются лишь в системах отопления, то есть для оснащения расширительных баков. Приобретать для горячего водопровода нецелесообразно – лишняя трата денег.

Пример подключения гидроаккумулятора

Принцип работы

При заполнении гидроаккумулятора водой давление в нем и с

принцип работы, виды, как выбрать

При организации подачи воды в дом из индивидуального источника, перед хозяином непременно встаёт вопрос: «Для чего нужен гидроаккумулятор в водоснабжении?». Мы дадим на него исчерпывающий ответ, а так же расскажем о разновидностях баков, их визуальных и конструктивных различиях, принципах работы.

И вообще: чтобы в процессе эксплуатации подобного оборудования образовывалось как можно меньше проблем, о нём необходимо знать всё: от критериев подбора, до возможных неисправностей при эксплуатации. Видео в этой статье по теме: «Водоснабжение: гидроаккумулятор в частном доме», поможет нам раскрыть все секреты, и станет отличным наглядным пособием для читателя.

Применение гидробаков

Гидроаккумулятор, он же гидробак, является незаменимым элементом автономной системы подачи воды. Основной его функцией является стабилизация давления в сети — и как следствие, уменьшение количества включений насоса. Конечно, в рабочей ёмкости есть определённый запас воды, и многие считают это основным достоинством данного прибора. Но это не совсем так.

Обратите внимание! Подключение гидроаккумулятора к системе подачи воды, прежде всего, обеспечивает комфортную работу наноса – а потом уже всё остальное. Гидробак может подбираться к насосу отдельно, либо используется насосная станция водоснабжения с гидроаккумулятором.

Это агрегат в сборе, который, кроме насоса и бачка, комплектуется ещё и арматурой, необходимой для подключения и контроля. Однако заметим, что насосная станция не всегда может заменить гидроаккумулятор.

Отличительные особенности

Прежде чем рассуждать о том, как осуществляется подбор гидроаккумулятора для водоснабжения, рассмотрим, есть ли различия между вариантами для холодной и горячей сети, и в чём они заключаются.

  • Разница действительно есть, хотя по внешнему виду баки очень похожи. Однако стоит поставить прибор не в ту сеть, для которой он предназначен, и вы довольно быстро её почувствуете. Но прежде всего, давайте разберёмся с терминологией.
  • Существует ещё такое понятие, как расширительный бак. Он призван компенсировать тепловое расширение воды, поэтому данный термин уместен только в тех случаях, когда речь идёт о системах отопления и снабжения горячей водой. Однако бак для отопления имеет несколько отличную конструкцию, чем гидробак для холодной воды.
  • А вот гидроаккумулятор для горячего водоснабжения и бак для холодной системы конструктивно одинаковы. Просто для ясности: в системе подачи холодной воды он называется гидроаккумулятором. Если же он стоит на горячем трубопроводе – то это уже расширительный бак. Тем не менее, его нельзя путать с расширительным баком для отопительных систем.
  • Если рассматривать эти агрегаты с конструктивной точки зрения, то все они представляют собой металлическую ёмкость обтекаемой формы, внутри которой находится либо резиновый баллон, имеющий форму груши, либо мембрана (диафрагма), разделяющая внутреннее пространство бака на две камеры.
  • Есть ещё баки с поршневой конструкцией, но их устанавливают только на больших водозаборных станциях. В бытовых системах первый вариант более популярен, так как мембраны на гидроаккумуляторы, имеющие форму баллона, наиболее просто демонтируются своими руками, и заменяются новыми.



В чём же заключается разница между гидроаккумулятором и расширительным баком?

Обратите внимание! В корпусе гидробака, предназначенного для работы в системе подачи воды, жидкость помещается внутри груши. В баке расширительном, вода соприкасается со стенками ёмкости – то есть, находится снаружи баллона, внутри которого, соответственно, находится воздух.

Заметим так же, что прибор, ориентированный на работу в отопительных системах, может быть установлен так же и на горячее водоснабжение. Но не наоборот!

При покупке бака, вы должны так же уметь отличить тот или иной вариант, и не стоит ориентироваться только на цвет, так как у одних производителей расширительный бак красный, а у других серый. Ориентироваться нужно только на шильдик – это инструкция на металлической табличке, располагаемой на торце любого прибора.

На нём указываются максимально допустимые показатели давления и температуры. Если вы видите цифры 10 бар и +70 градусов Цельсия, то это однозначно вариант для установки в систему подачи воды (как холодной, так и горячей). На расширительных бачках для отопления, показатели давления меньше, а температурные больше – например: 3 бар и +120 градусов.

Как функционирует бак в системе

Любой гидробак имеет определённую ёмкость, но это совсем не значит, что в нём находится аналогичное количество воды. Ею он заполнен примерно на треть, а остальное воздух. Таким образом, в столитровом баке содержится порядка 30 л воды. Больше может поместиться только в том случае, когда в ёмкости нет давления – а значит, бак просто не работает.

Этот запас расходуется постепенно, и даёт возможность насосу не включаться, когда вы хотите, к примеру, всего лишь вымыть руки. Соответственно, чем объёмнее корпус бака, тем реже будет включаться насос.

Итак:

  • Если бы это было водоснабжение без гидроаккумулятора, картина была бы совсем другой. Вы открыли кран, чтобы набрать стакан воды, насос включился — и не успел его двигатель набрать обороты, как реле давления даёт команду на отключение, так как вы уже закрыли кран. При таком частом включении, он довольно быстро сгорит. Гидробак д

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
