Гидроаккумулятор принцип действия. Фото и видео

Гидроаккумулятор представляет собой металлическую герметичную емкость, внутри которой расположена эластичная мембрана. Это устройство необходимо для поддержания постоянного давления в водопроводе и защиты водяного насоса от преждевременной поломки из-за частой эксплуатации. Если вы хотите купить гидроаккумулятор и установить его своими руками в частном доме, необходимо разобраться в его технических характеристиках и принципе работы.

Функции гидроаккумулятора

Гидроаккумулятор, его еще называют мембранным баком или гидробаком, выполняет ряд функций:

— Поддерживает давление в водопроводной системе на стабильном уровне.

— Защищает водопровод от резких перепадов водяного напора. В случае перепадов возникают сильные температурные колебания воды, если одновременно включают несколько кранов, например, на кухне и в ванной комнате. Гидроаккумулятору под силу справиться с такими вопросами.

— Сберегает насос от быстрой изнашиваемости вследствие частой эксплуатации. В гидробаке существует определенный объем воды, поэтому насос начинает работать не на каждое открытие крана, а только тогда, когда вода полностью израсходована. В каждом насосе предусмотрен нормативный показатель количества включений за час. Использование гидробака позволяет увеличить число невостребованных подключений насоса, а это влияет на его службу, увеличивая эксплуатационный период.

— Защищает водопроводную систему от вероятностного гидроудара, возникающего в момент подключения насоса, который способен изрядно навредить трубопроводу.

— Позволяет создать определенный запас воды в системе. Благодаря этому у вас всегда будет вода, даже в периоды отключения электроэнергии, а это нередкое явление в нашем мире. Эта функция особенно пригодится владельцам загородных домов.

Из чего состоит гидроаккумулятор

Стоит заметить, что емкость гидробака герметична и разделена на две камеры при помощи специальной мембраны, первая отводится для воды, вторая же — под воздух.

В гидроаккумуляторе исключено соприкосновение водной среды и металлического корпуса, потому что она помещается в специальной водяной камере. Камеры для воды изготавливают из прочного резинового материала — бутила, обладающего устойчивостью к бактериальному воздействию, отвечающего требованиям, выдвигаемым к воде в области гигиены и санитарных норм.

Устройство гидроаккумулятора

Что касается воздушной камеры, то в ней располагают пневматический клапан, регулирующий давление.  Присоединительный патрубок, с резьбой, позволяет наполнить гидроаккумулятор водой.

Соединительный трубопровод подбирают таким образом, чтобы он в диаметре соответствовал напорному патрубку, так как это напрямую влияет на возникновение гидравлических потерь в водопроводной системе.

Смотрите видео: Зачем в системе водоснабжения гидроаккумулятор

В гидроаккумуляторе, рассчитанном на объем воды больше 100 л, предусматривают наличие клапана, стравливающего воздух, накопившийся в воде. Для гидробака меньшего объема, без такого клапана, в водопроводе располагают устройства, позволяющие стравливать воздух. Это может быть как тройник, так и кран, перекрывающий центральную водопроводную магистраль.

В целом, гидроаккумулятор должен быть так смонтирован, чтобы он легко разбирался для ремонта или профилактических работ, без сливания всей воды из системы.

Как работает гидроаккумулятор

Принципы работы заключаются в следующем:

— Вода при помощи насоса подается в мембрану гидробака, благодаря создавшемуся давлению;

— Как только давления достигло нужного уровня, насос выключается, а значит, вода перестает поступать;

— После очередного забора воды давление постепенно снижается, поэтому насос автоматически подключается, начиная поставлять воду в мембрану.

Схема работы гидроаккумулятора

Установлено, что максимальная результативность гидробака напрямую зависит от общего его объема.Существует возможность регулирования срабатывания реле давления.

В процессе работы воздух, растворенный в водной среде, накапливается в мембране устройства. Это снижает результативность работы мембранного бака. Чтобы исправить ситуацию, надо проводить профилактические работы, в ходе которых стравливать воздух.

Объем гидробака, частота его использования влияют на количество проводимых профилактик. В среднем такие работы проводятся каждые три месяца, а то и раз в месяц.

Полезная статья: Насосы для канализации в частном доме

Схема подключения гидроаккумулятора напрямую зависит от его назначения. Устройства аккумулятора не похоже на обычный бак с водой, поэтому для его установки требуются специальные знания и навыки. Монтаж должен проводиться опытным специалистом, так как от него напрямую зависит работа всей водопроводной системы.

Гидроаккумулятор для горячей и холодной воды WWQ GA24H — цена, отзывы, характеристики, фото

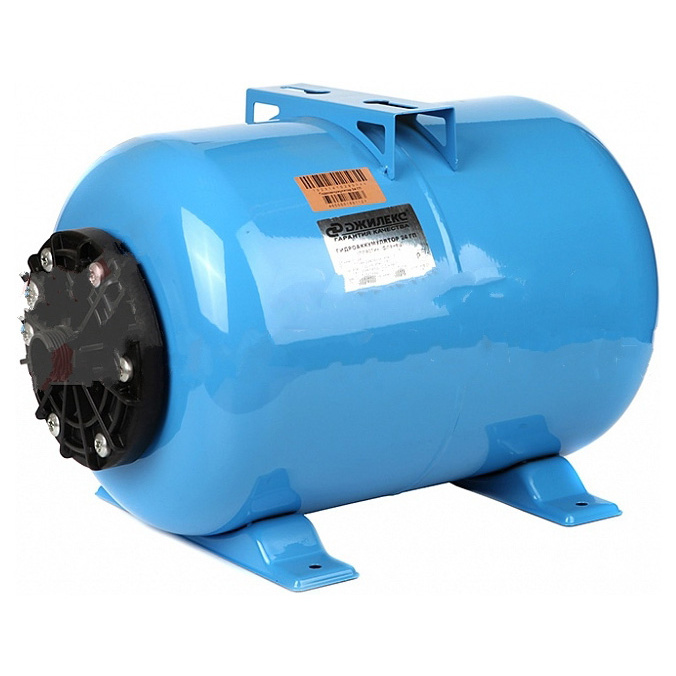

Гидроаккумулятор WWQ GA24H представляет собой металлический бак, предназначенный для накопления воды и обеспечения стабильного сильного напора в автономной системе водоснабжения. Устройство отвечает за поддержание необходимого давления воды и компенсирует его перепады в системе водоснабжения. При установке данного бака насос включается не каждый раз при открытии крана, что значительно повышает его срок службы.

Дополнительные характеристики:

• диаметр бака — 270 мм;
• температура жидкости — до +99^оС;
• масса — 4 кг.

• Объем, л 24
• Длина, мм 300
• Макс. рабочее давление, бар 10
• Исполнение горизонтальное
• Присоединительный размер, дюйм 1

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 4,30

Длина, мм: 463
Ширина, мм: 301
Высота, мм: 316

Произведено

• Россия — родина бренда
• Россия — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 14 дней с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 2 года

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
Наш партнер Инструмент, приобретенный в нашем магазине, обслуживается в первую очередь. СЦ «ИП Синицкий В.В.» ВГГ	ул. 95 Гвардейской д.9	+7 (906) 169-80-36

Гидроаккумулятор в системе водоснабжения: функции и принцип работы

Принцип работы гидроаккумулятора

   Гидроаккумулятор (греч. hydor – ‘вода,’, лат accumulator – ‘собиратель’), гидробак для водоснабжения – вспомогательный агрегат в системе водопровода, защищающий систему от гидроударов.

Гидроаккумулятор — Фото 01

Функции гидроаккумулятора:

• уравновешивает нагрузки и силу насоса, смягчая скачки давления на этапах включения — отключения оборудования;
• гасит гидравлические удары. Поэтому устройство гидроаккумулятора для систем водоснабжения предусматривает резьбу не меньше одного дюйма;
• сокращает число включений насоса;
• компенсирует утечки;
• создаёт запас воды в аварийных или нештатных ситуациях.

Как устроен гидробак

   Устройство гидроаккумулятора для систем водоснабжения несложное – два основных элемента и вспомогательные.

Устройство гидроаккумулятора — Фото 02

   Основные:

• корпус с клапаном, регулирующим давление;
• мембрана. Расположена внутри корпуса, соединена с ним герметично кольцом-фланцем с резьбой для соединения с водопроводной системой;

   Вспомогательные:

• фильтр;
• вводы-выводы для воздуха и воды.

   Гидроаккумуляторы для водоснабжения как устройство, обеспечивающее ровный и стабильный поток воды, выпускают с мембранами двух видов: грушевидными (только вход воды) и «рукавом», он же «чулок», (вход и выход). Мембраны «чулком» ставятся на агрегаты ёмкостью от 100 л., «груши» – на меньшие ёмкости.

Конструкция мембранного бака — Фото 03

Какие бывают гидробаки

   Виды мембранных баков и их особенности классифицируют по назначению и способам монтажа.

   По назначению – промышленные, бытовые, под горячую или холодную воду.

   Гидробаки под разную температуру воды различают цветом. Для системы горячего водоснабжения (отопление) выпускают красные с мембраной, выдерживающей высокие температуры.

Виды мембранных баков синих и их особенности определяются тем, что они сделаны для снабжения холодной водой; в них резина без вредных для здоровья примесей, мембрану можно менять самостоятельно.

Гидробаки под разную температуру воды — Фото 04

    По способу установки производят вертикальные и горизонтальные гидроаккумуляторы для водоснабжения.

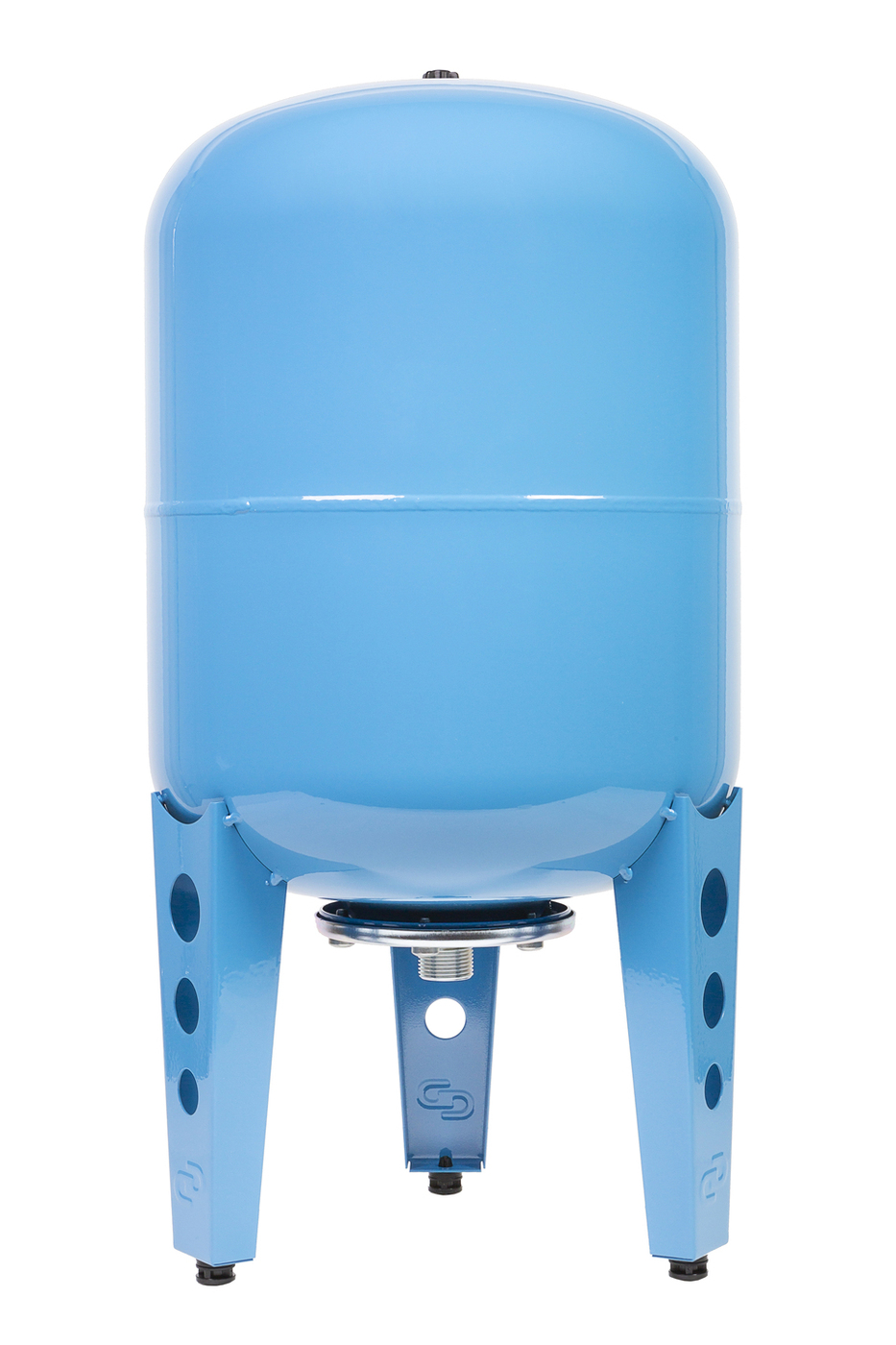

Вертикальные и горизонтальные гидроаккумуляторы — Фото 05

   Устройство их различается методом снижения критического давления. У вертикальных сверху вмонтирован ниппель-воздухоотвод для сброса «лишнего» давления. В горизонтальных гидробаках воздух удаляется через присоединённый к трубопроводу блок с шаровым краном, выводным воздушным ниппелем в канализационный слив.

Зачем гидроаккумулятор системе водоснабжения и как он работает

   Принцип работы гидроаккумулятора в системе подачи воды основан на применении реле давления, подстроенного под установленные пороги максимума и минимума давления. Оно включает насос при падении давления ниже заданного предела (1,5 атм.), и отключает, когда давление повышается до 3 атм.

   Вода не может сжиматься. Поэтому, когда насос подключается или отключается, происходят скачки давления, увеличивающие износ деталей, сокращая период его службы.

   Принцип работы гидроаккумулятора предусматривает выравнивание давления. Включаясь, насос подаёт воду в кран и одновременно медленно заполняет гидроаккумулятор. Вода в ёмкости бака накапливается и, уплотняя воздух между мембраной и корпусом, медленно увеличивает давление, которое заполняет кран.

   При достижении 3 атм. насос отключается, вода расходуется из гидробака, давление падает до установленного предела, происходит включение насоса, он снова выдаёт воду в кран и наполняет гидроаккумулятор. Устройство гидроаккумулятора для систем водоснабжения в быту предусматривает 1-1,2 атмосферы разницы между верхним и нижним порогами.

Принцип работы гидроаккумулятора — Фото 06

   Временной промежуток между включением и выключением (предельное количество включений насоса в час) для бытовых насосов составляет 20 вкл./час. Гидробак увеличивает время между включением-выключением, сокращает количество подключений насоса.

   Гидроаккумуляторы бывают разной ёмкости: 24 л (бытовые), 100, 300, 500 – промышленные. Чем больше ёмкость, тем реже включается и выключается насос.

   Предварительное давление в ёмкости устанавливается на одну-две десятые ниже, чем давление на этапе включения насоса. Это – норма.

Гидроаккумуляторы разной ёмкости — Фото 07

Каков принцип работы гидроаккумулятора, если давление в нём меньше минимума и больше максимума?

   Если давление увеличено, гидробак вбирает в себя меньше воды, то есть уменьшается временной промежуток между включением-отключением. Если оно уменьшено, воды поступает больше, давление растёт выше допустимого предела. Это приводит к разрыву мембраны и, как следствие, – выключению гидроаккумулятора из системы.

Что ломается в гидроаккумуляторе и как поступать?

   Пневмогидробаки – устройства с большим запасом прочности для заданных давлений. Между тем причины поломок гидроаккумулятора и способы их устранения различны.

   Поломки, не связанные с нарушением мембраны:

1. Насос часто отключается. Причины:

• в ёмкости воздух недостаточно сжат. Нужно его подкачать;
• незначительная разница между давлением подключения — отключения. Необходимо сменить давление на реле давления;
• воздушное давление падает ниже контрольных цифр. Неисправен воздухоотвод, его требуется продуть, восстановив давление в корпусе.

2. Признаки поломки корпуса гидробака:

• из клапана на корпусе стало подкапывать;
• вода из-под крана идёт слабой струёй, хоть давление высокое, кран «плюётся» и «фырчит» водой;
• стрелка на манометре подскакивает вверх и падает к нулю.

Точную диагностику причин поломок корпуса гидроаккумулятора и способы их устранения надёжнее доверить профессионалам.

3. Нет напора воды из-за низкого давления:

• слабая концентрация воздуха в гидроакумуляторе. Требуется подкачка;
• насос не накачивает базового давления – либо неисправен (отремонтировать), либо его параметры не соответствуют нагрузке (заменить на более мощный).

4. Неисправный ниппель, воздух уходит, давление в гидроаккумуляторе падает. Необходимо подтянуть гайку или заменить ниппель.
5. Повреждена мембрана:

• течёт вода из воздушного клапана;
• резкий перепад давления из-за быстрого слива воды из гидробака;
• стрелка манометре падает при нажатии на ниппель.

Диагностика и ремонт гидроаккумулятора — Фото 08

Как заменять мембрану в гидроаккумуляторе?

   Мембрану для гидробака делают из высокопрочной EPDM-резины, её срок службы около 10 лет. При нормальной работе с ней ничего не случается. Она лопается или рвётся о стенку корпуса, если не контролировалось давление воздуха в баке, если воздух вышёл.

   Замена мембраны в гидроаккумуляторе выполняется несложно.

1. Отключить насос, в системе скинуть давление.
2. Отвинтить болты, удалить фланец, достать рваную мембрану.
3. Поставить новую, не применяя герметик или прокладки. Применение клея в местах крепежей создаёт уменьшение трения между металлом и резиной. Следствием становится смещение края мембраны, уменьшение плотности соединения. Неплотный крепёж очень скоро приведёт к подтеканию воды.
4. Поставить фланец, закрутить болты.
5. Закачать воздух в гидроаккумулятор до 1,4-1,5 атм.
6. Заполнить водой насос, включить в розетку.
7. Закачать давление в системе.

   Приём установки новой мембраны в разборных гидроаккумуляторах для водоснабжения одинаков: устройство аппарата не зависит от его размеров.

   Гидробаки бывают с неснимающейся мембраной – производитель даёт гарантию, что она не порвётся ни при каких скачках давления. Если что-то произойдет – менять надо весь агрегат.

Установка новой мембраны — Фото 09

Принцип работы гидроаккумулятора увеличивает срок службы насоса системы водоснабжения.

Испытан уникальный гидроаккумулятор, работающий под водой (10 фото) » 24Gadget.Ru :: Гаджеты и технологии

В ходе испытаний, проводимых в Институте ветряной энергетики (Германия), выполнены исследования подводного гидроаккумулятора, который представляет собой сферу из бетона, размещаемую на глубине 200 метров.

Традиционное использование гидроаккумулирующих электростанций связано с применением более дешевой электроэнергии для создания запаса воды (вода при помощи насосов подается в резервуары над турбинами). При увеличении нагрузки в электросетях и подорожании электроэнергии вода пропускается через турбину и вырабатывает более дорогую энергию. Такие циклы чаще всего связаны с суточными пиковыми нагрузками, возникающими днем, и ночными, более спокойными нагрузками на энергетические сети.
В ходе эксперимента был исследован шар из бетона диаметром 3 метра. В ноябре 2016 года в Альпах ученые погрузили на дно озера Констанц комплекс, состоящий из турбины, насоса и бетонной сферы. Эксперимент проходил по графику работы традиционных гидроаккумулирующих электростанций — вода закачивалась в сферу при малой загрузки сети, когда электроэнергия была более дешевой. В то время когда возникала пиковая нагрузка в сети, и электричество дорожало, вода выпускалась из сферы для вращения турбины и выработки тока.

Согласно расчетам, реальная ГАЭС должна размещаться на глубинах свыше 700 метров, а диаметр сфер должен быть 30 м. Расположенные на дне океана сферы с турбиной 5 МВт смогут вырабатывать электроэнергию в количестве 20 МВт*час при полноценной работе на протяжении 4 часов.

Если создать комплекс таких сфер, подключенных к ветровым станциям, расположенным в море неподалеку, то можно значительно повысить надежность и эффективность использования ГАЭС такого типа. Экономическая эффективность достигается при использовании большого количества сфер, по утверждению разработчиков их должно быть не менее 80 штук. Институт планирует проводить исследования на сферах большего диаметра и в более длительный период времени. Идеей подводной ГАЭС уже активно интересуются инвесторы, несмотря на то, что до реального воплощения разработке необходимо еще около пяти лет.

В Германии в городе Гамбург уже планируется использование аккумулирующих энергию комплексов, расположенных в местах, не мешающих окружающим. В этих целях власти Гамбурга планируют использовать природные подземные водоемы, куда в летнее время будет закачиваться теплая вода, а зимой ее будут применять для отопления.

Источник: fraunhofer.de

Давление в гидроаккумуляторе: его настройки и приборы для его измерения- порядок расчета и регулировка и настройка +Видео и Фото

Гидроаккумуляторы для систем в водоснабжении применяют, для обеспечения постепенного изменения перепадов давления, которые происходят при работе насоса. Гидроаккумуляторы устанавливают для того, чтобы была возможность вмонтировать в систему датчик реле и давления. Данные датчики и позволят насосу функционировать в автоматическом режиме.

Так как вода является не сжижаемой средой, то при отсутствии каких-либо механизмов, происходит скачкообразное перемена давления в системе водопровода.

Если не было бы накопительного гидробака, то реле давления работало бы в режиме регулярного включения и выключения насоса.

Но в таком режиме двигатель насоса сильно перегревается и в итоге ломается. Когда устанавливают гидроаккумулятор, то это способствует сокращению числа быстрых подключений и прекращения работы двигателя станции, ведь это важно для водопроводной системы.

Содержание статьи:

Цель работы гидроаккумуляторов

Гидроаккумуляторы нужны для поддержания регулярного давления в водопроводной системе. Также они позволяют предупреждать преждевременный износ деталей, которые могут повредиться из- за перепадов давления и гидроударов. Если вдруг произойдет отключение электроэнергии, то в сосуде гидроаккумулятора сохраниться небольшое количество воды.

Устройство гидроаккумуляторов

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

1. Накапливают и отдают гидравлическую энергию;
2. Подавляют гидроудары и пульсаций;
3. Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

• Металлического корпуса;
• Специальной мембраны из резины;
• Ниппеля (через него воздух проходит в бак)
• Воздухоудалительный клапан;
• Фитинг (им закреплена мембрана).
• И другие элементы конструкции.

Вода, которая, подается из скважины в сосуд, увеличивает мембрану из резины и таким образом вытесняет воздух, который находится в полости. За счёт этого давление воздуха в гидроаккумуляторе становиться больше. Воздух сжимается до нужной величины и затем включается датчик давления и реле автоматом выключает насос.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Профилактика исправной работы насосной системы

Поддержание исправного состояния насосной станции создаётся мембраной из резины, которая всё время находиться под воздействием воздуха и воды. Резина является эластичным податливым материалом, но по истечение времени она может деформироваться и давление в гидробаке может немого снизиться. Вот по этой причине чтобы насосная станция работала исправно, необходимо примерно раз в год осуществлять профилактическую проверку агрегата и наблюдать за давлением воздуха в пустом баке.

Если существующее давление немного выше нормы, то его необходимо снизить. Для снижения давления необходимо добавить воздух в емкость, автомобильным насосом через ниппель.

Удаление воздушных пробок

В системах водопровода обязательно находиться разведённый в воде воздух. Воздух, попадая в бак выделяется и скапливается. Из-за этого происходит образование воздушных пробок в разных областях системы.

Для того чтобы пробки не образовывались, в устройство больших баков встраивают фитинги с клапанами. Технология отвода газа используется для баков вертикального типа от ста литров. Для баков горизонтального типа для удаления воздуха используют еще один узел трубопровода, который включает в себя слив канализации, шаровые краны и выводной ниппель. Для емкостей до ста литров фитинги и вспомогательные узлы не используются. Вывод газа и регуляция давления в гидроаккумуляторах для систем на 24,50, 80 литров делают во время профилактического осмотра агрегата при пустой емкости.

Монтаж гидроаккумулятора

Подбор аппарата оптимальной формы, зависит от особенностей помещения, в котором он будет вмонтирован. Конструкции не придают значение, а придают значение размерам помещения и аппарата, чтобы они обеспечивали удобное техническое обслуживание. А также, чем ближе к насосу расположен гидробак, тем лучше будет работа системы водопровода.

Так как гидроаккумулятор работает постоянно, а мембрана гидробака подвержена воздействию воды и воздуха, то при монтаже этого устройства необходимо учесть нужный запас прочности при воздействии вибраций и шума. Для того чтобы исключить разрушения конструкции и помещения, агрегат прикручивают к полу используя при этом резиновые прокладки.

А гибкие переходники от бака к системе трубопровода     являются неотъемлемой ее частью. К системе водопровода предъявляются специальные требования, система должна быть надёжной, стабильной, комфортной в использовании и безопасной. Вот поэтому установку гидроаккумулятора лучше всего доверить специалистам.

Если вы будете устанавливать устройство самостоятельно, то оно может из строя даже из-за мелочи. Перед выбором гидроаккумулятора необходимо сосредоточить свое внимание на его объёме. Потому что от объёма будет зависеть комфортная и эффективная работа системы водопровода.

Объём бака. Расчёт

Для правильного расчёта объёма бака для гидроаккумулятора необходимо учитывать для чего он будет установлен.

Бак может быть применён для того, чтобы не было частого включения насосной системы, для поддержания давления, когда насос будет отключён, также для сохранения воды и компенсации пиковых значений при эксплуатации водопроводной системы.

В быту применяют насосы средней производительности 30 литров в минуту и для этого подойдёт гидробак ёмкость которого составляет от пятидесяти до восьмидесяти литров. Но для производственных целей используют гидроаккумуляторах большего объёма. Давление воздуха в гидроаккумуляторах будет других показателей. Чтобы была компенсация пиковых значений расхода воды необходимо учесть характер ее потребления дома или на производстве.

Давление гидроаккумулятора для систем водоснабжения

Настройка давления в гидроаккумуляторе должна проходить по следующим правилам:

1. Для дома в один этаж подойдёт один бар, но если бак устанавливают в подвал, то добавляют ещё один бар.
2. Отметка должна быть больше, чем в высокой точке водозабора.
3. Давление внутри ёмкости рассчитывают по формуле: до самой верхней точки забора воды, к высоте труб прибавляют шесть и готовый результат разделяют на десять.
4. В том случае, если точек потребления множество или ветвей трубопровода много, то к результату предыдущих расчётов прибавляют еще немного. Количество добавлений определяют опытным путём. В том случае, если величина занижена, то вода стабильно будет доставляться до приборов. А если эта величина завышена, то гидроаккумулятор будет всё время пустой, натиск будет сильным и может возникнуть вероятность нарушения целостности мембраны.

Чтобы сделать давление в гидроаккумуляторе нормальным, воздух в нем подкачивают при помощи простого насоса, а чтобы снизить воздух немного спускают. Для этого пневмоклапан распложен под специальной накладкой. Но эту манипуляцию необходимо проводить, когда нет напора воды, для этого нужно закрыть краны. Показатели определяют таким прибором как манометр, который подключен к золотнику.

Корректируют давление после того, как насос закончит свою работу. Перепады давления обеспечиваются открыванием крана в точке, расположенной рядом.

Проверка давления в гидроаккумуляторе

Прежде чем подключить гидроаккумулятор в систему необходимо проверить в нем давление. От этого зависит настройка реле давления, а когда агрегат перевозили и хранили давление могло упасть, вот поэтому проверка давления обязательна. Контроль давления в гидроаккумуляторе можно осуществлять при помощи манометра, который подключают к специальному входу сверху бака или снизу его.

На некоторое время для контроля давления можно использовать автомобильный манометр, его погрешность небольшая и работать им комфортно. Но если данного манометра нет, то и обычный водопроводный манометр вполне подойдет. Но такие манометры не очень точны.

Если потребуется, то давление в гидроаккумуляторе можно увеличить или уменьшить. Вот для этого существует ниппель, который расположен сверху бака. Через ниппель можно подключить велосипедный или автомобильный насос и за счёт них давление в гидробаке станет больше. В том случае, если его необходимо уменьшить, то тонким предметом необходимо отогнуть клапан ниппеля, выпуская при этом воздух.

Гидроаккумулятор своими руками, пошаговое руководство, картинки.

Гидроаккумулятор – это устройство которое стоит после насоса и стабилизирует давление в системе, а также защищает ее от скачков и чрезмерного износа. Такие агрегаты есть в продаже, но мы попробуем создать гидроаккумулятор своими руками. Весь процесс мы задокументировали и он изложен далее.

Гидроаккумуляторы

Устройство гидроаккумулятора

Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.

Схема гидроаккумулятора

Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления. Далее подаем воду в гидравлический бак, происходит  повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление. Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.

Заметка: Такая система позволяет экономить на запусках насосов. Насос запускается только при достижении в гидробаке определенного давления. Соответственно насос работает реже, но дольше, что увеличивает его долговечность.

Как видно устройство гидравлического бака очень простое. Единственным узким местом при создании такого агрегата в домашних условия является мембрана, ее самостоятельное изготовление в домашних условиях весьма проблематично. Не у каждого под рукой есть резина нужной формы и качества, да и закрепить ее так чтобы она выдерживала давление весьма проблематично. Но выход есть! Мембрана вовсе и не нужна, мы просто закачиваем сверху воздух под определенным давлением, а так как воздух моментально не смешивается с жидкостью роль мембраны будет выполнять граница между воздухом и водой.

Материалы

что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:

• Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
• Клочок резины, для создания уплотнителей и прокладок;
• Шайбы и гайки для крепления элементов;
• Манометр;
• Силиконовый герметик пищевой;
• Специальный тройник и четвертник для подключения к трубопроводу;
• Водопроводные краны;
• Ниппель для закачки воздуха;
• Датчик контроля давления;
• Дрель;

Алгоритм

Гидроаккумулятор своими руками схема

Итак по порядку изложим как сделать гидроаккумулятор своими руками:

1. Нужно проделать три отверстия в сосуде подготовленном под гидробак. Одно отверстие делается сверху одно снизу и одно сбоку.
2. Закрепляем снизу бака кран, к крану прикручивается тройник, по одному концу будет обеспечен подвод воды по второму подача в гидравлическую систему дома или дачи.
3. В боковое отверстие устанавливается кран, он будет нужен для сброса воды и давления в гидробаке.
4. В отверстие сверху устанавливается четвертинк. На него накручивается: манометр, датчик давления, ниппель для закачки воздуха. Ниппель устанавливается следующим образом. Берется в ней проделывается отверстие в него вставляется ниппель и все тщательно заливается герметиком.

Внимание ! Все соединения следует промазать герметиком, между кранами и баком поставить прокладки.

Запуск

Прежде чем приступать убедитесь, что все элементы установлены, алгоритм сборки гидроаккумулятора своими руками выполнен, все элементы установлены, бак полностью герметичен.

• Кран сбоку нужно открыть
• Включаем насос и набираем воду до того момента пока вода не потечет с крана
• Перекрываем боковой кран
• К ниппелю подключаем насос, качаем до достижения давления примерно 1-2 атм;
• Гидроаккумулятор готов к эксплуатации

Важно: Если к системе подключен датчик давления (реле) его следует настроить, задав верхние и нижние границы, при которых насос включается и выключается.

Вывод (прочитать обязательно)

Без мембранный гидробак весьма прост в изготовлении, но также в его конструкции есть значительные минусы. Главным из которых является то что вода растворяет в себе кислород, по этому нам нужно часто обслуживать такой гидроаккумулятор, чтобы в системе не случился гидроудар. Воздух растворяясь уходит он освобождает место для воды, поэтому нам нужно постоянно сливать лишнюю воду и докачивать кислород.

Для этого нужно проделывать следующую процедуру раз в 2 дня:

1. Открыть боковой кран
2. Сливать воду пока не перестанет бежать
3. Закрыть кран
4. Накачать воздуха до нужного давления

Из выше изложенного следует вывод что без мембранная конструкция очень затратна в обслуживании. Такой агрегат можно устанавливать в бане или на даче где он не используется подолгу. Приехали, подкачали давление, попользовались, уехали.  Если же вам нужен гидроаккумулятор в жилой дом то рекомендую купить с завода с мембраной. Проблем с обслуживанием будет намного меньше. Если вы знаете еще какие-либо схемы гидробаков своими руками то пишите о них в комментарии.

Гидроаккумулятор и реле давления. Настраиваем правильно

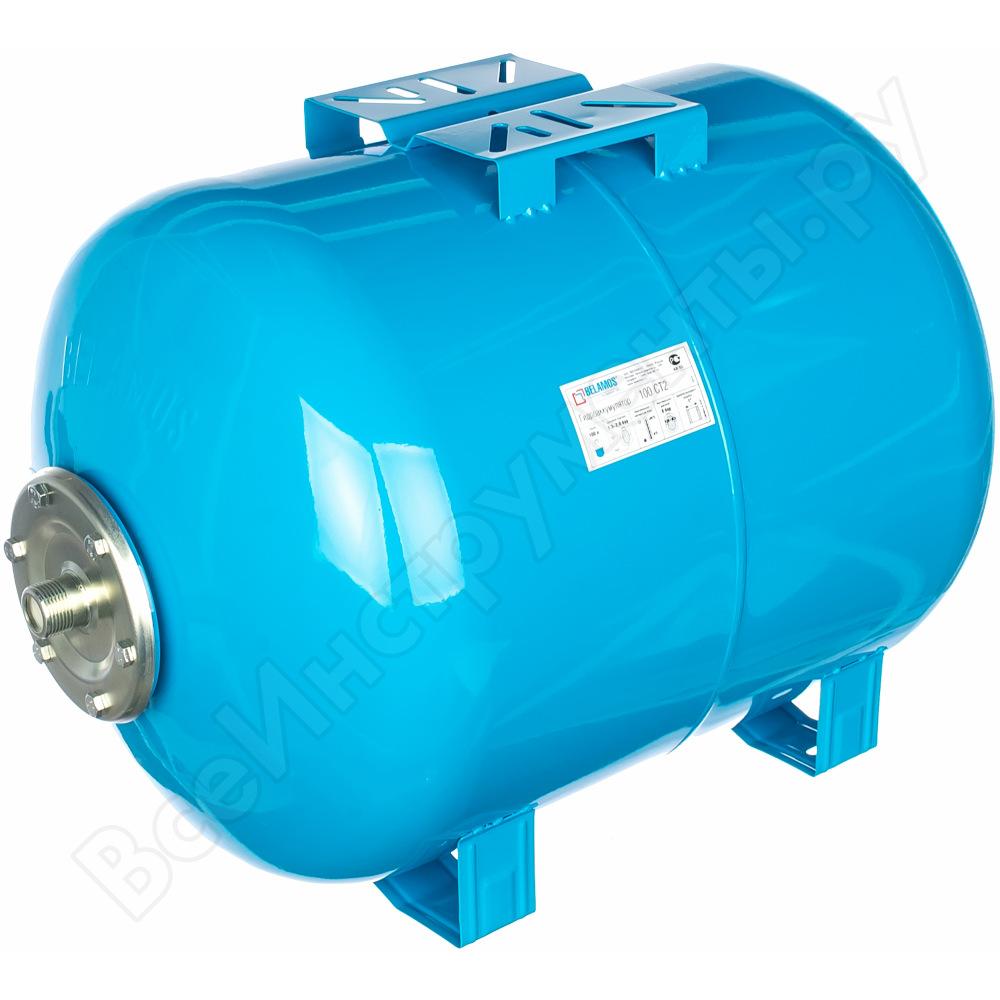

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).



Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

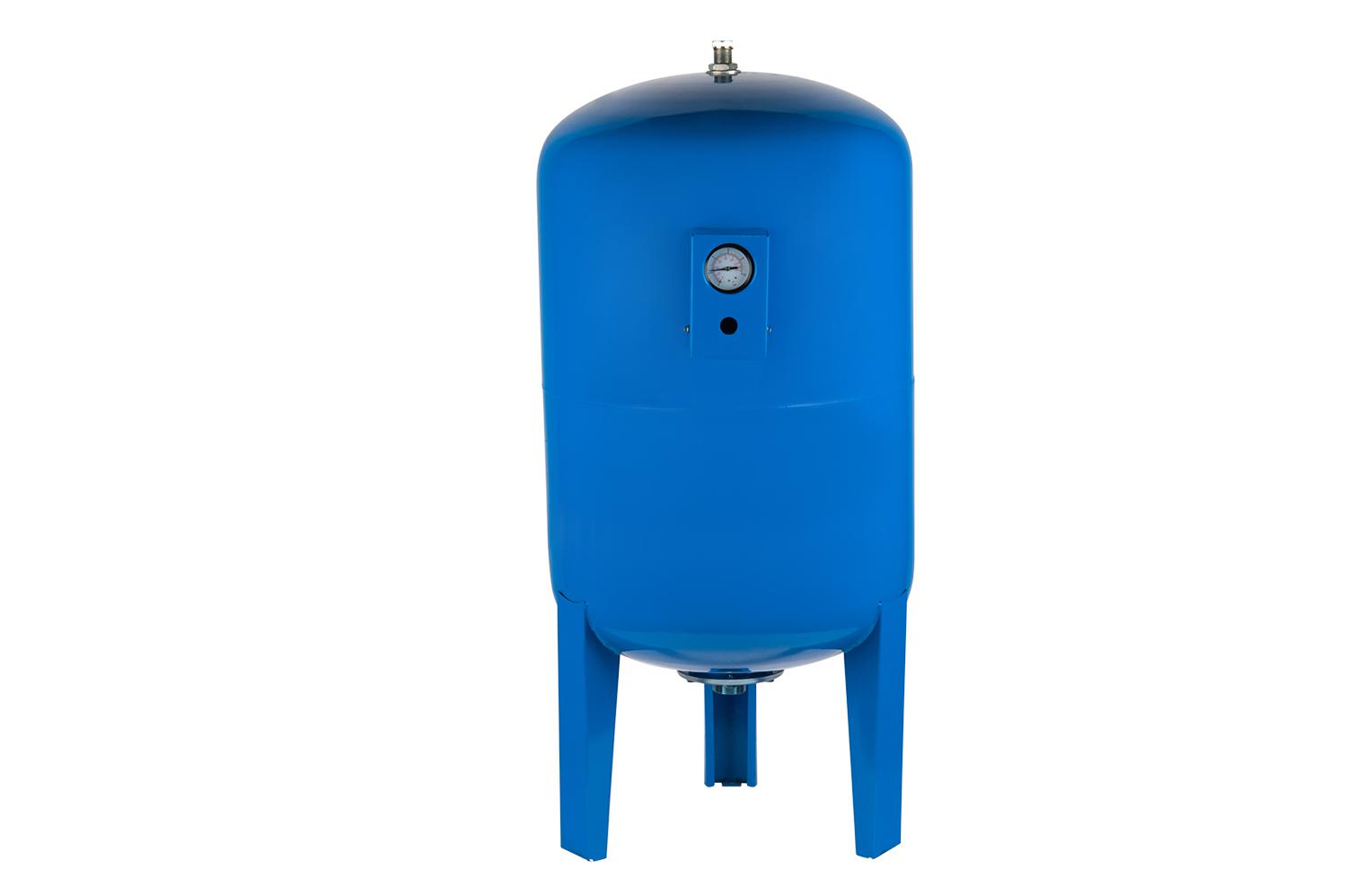

синий цвет, резервуар для воды гидроаккумулятора. Изолировать белый фон. Фотография, картинки, изображения и сток-фотография без роялти. Image 120938598.

Синий цвет, резервуар для воды гидроаккумулятора. Изолировать белый фон. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 120938598.

Цистерна для воды гидроаккумулятора синего цвета.Изолировать белый фон. Металлические ножки. Установите два. Вид сбоку спереди. Станция автоматического водоснабжения. Применение частный дом, загородный дом, поселок, коттедж

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
Ю	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

7508 x 3325 пикселей | 63.6 см x 28,1 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

7508 x 3325 пикселей | 63,6 см x 28,1 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

гидроаккумулятор, гидроаккумулятор Поставщики и производители на Alibaba.com

гидроаккумулятор давления в тормозной системе SK210-130 / 2112U-210AAJ-AAF объем 130 литров давление 210 бар G1 / 4 & quot; Упаковка и упаковка Доставка Если вас интересуют мои продукты, я надеюсь, что вы можете связаться со мной, я предоставлю вам более профессиональные продукты и услуги мой whatsapp: 008613685701106, мой alibaba: nblandsky

Спецификация гидроаккумулятора высокого давления / гидроаккумулятора Гидравлический аккумулятор NXQ Аккумулятор может Накапливается восполненная энергия утечки при постоянном давлении всасывается в импульсном давлении и т. д. Он может использоваться для вспомогательной энергии и экстренной энергии энергии Накопитель с резиновым мешком серии NXQ применяется роторно-прессовое формование с использованием технологии бесшовных труб. малая инерция и стабильная работа. Конструкция соответствует JB / T7036-93 «Технические условия для гидроаккумулятора»; В системе используется гидравлическая масляная среда на масляной основе. Мешок охладителя наполнен азотом для нормальной работы в диапазоне от -10 до +70. Простота эксплуатации. Большие серийные производственные мощности добро пожаловать к заказам. Базовый размер Вес, кг M & amp; Phi; H L NXQ-L0.63 / * 10 20 31,5 0,63 M27X2 89 50305 4,5 NXQ-L1 / * 1 M27X2 89 50 430 6 NXQ-L1.6 / * 1,6 M42X2 152 66 361 12,5 NXQ-L2.5 / * 2,5 M42X2 152 66 428 15 NXQ -L4 / * 4 M42X2 152 66 538 18,5 NXQ-L6.3 / * 6,3 M42X2 152 66 708 25,5 Зарядный инструмент (в зависимости от используемого аккумулятора давления) Давление аккумулятора МПа Модель заправочного инструмента Диапазон шкалы давления Степень точности 10 CQJ- 16 P = 0 ~ 16 1,5 20 CQJ-25 P = 0 ~ 25 1,5 31,5 CQJ-40 P = 0 ~ 40 1,5 Применение и характеристика Применение Характеристика Всасываемый удар гидравлической системы Аккумулятор обычно устанавливается перед гидрораспределителем или цилиндром Он может всасывать или медленное внезапное переключение направления или внезапная остановка цилиндра для воздействия на удар Для гидравлической пневматической пружины Жесткость пружины KT равна эквивалентной силе воздействия цилиндра, вызываемой давлением газового мешка для перепада давления, разделенного эквивалентным перемещением цилиндра, среднее в формуле P1P2 — минимальное рабочее давление и максимальное .рабочее давление Па Эффективная площадь эквивалентного цилиндра м2 V1.V2-объем газа для давления P1 и давления P2 м3 Уменьшение расхода импульса и давления Поршневой насос немного шестерен, контактирующих с предохранительным клапаном шестеренчатого насоса и т. д. в гидравлической системе. Импульсная установка гидроаккумулятора может уменьшить гидравлический импульс и шум. Для компенсатора теплового расширения. Когда температура в герметичной гидравлической системе повышается. Производимое гидравлическое масло увеличивает объем, поскольку коэффициент расширения жидкости обычно больше, чем коэффициент расширения материала трубы. Повышение Аввумулятор может всасывать объем жидкости при увеличении защищать превышение давления обеспечивать насыщение Когда температура снижается, жидкость будет сжиматься Аккумулятор будет подавать жидкость для потребности в системе Улучшение частотных характеристик Когда гидравлическая система принята, компенсация постоянной времени механизма с предварительной регулировкой для большего размера аввумулятор может быстро сбросить давление для улучшение частотного свойства 1 Упаковка Отгрузка и оплата О нас Skype: ATCGOGO HYDRAULIC ACCUMULATORS

В гидроаккумуляторах сжимаемость газа используется для хранения жидкостей.Аккумулятор втягивает жидкость, когда давление увеличивается и газ сжимается. & quot; Мы делаем все, чтобы предлагать нашим клиентам лучшие услуги и лучшие продукты.

2. Что такое всасывающая форма для корпусов баллонных аккумуляторов CE9 Мы обеспечиваем инспекцию формы G в соответствии с PED2014 / 68 / EU. 3. Какова ваша основная выставка markt9 Мы в основном экспортируем наши корпуса баллонных аккумуляторов в Европу, Америку, Азию, страны Среднего Востока. 6. В чем ваше преимущество9 У нас есть полный опыт производства корпусов баллонных аккумуляторов с 1979 года.Качество — это наша культура!

Другая информация: Оплата: T / T, Western Union, 30% депозита и 70% баланса перед отправкой; Пересылка: Обычно мы отправляем товары по DHL, FedEx, UPS, TNT или EMS или по вашему запросу; После того, как мы отправим ваш товар, мы отправим вам номер для отслеживания по электронной почте. Если вы не получили его в течение 7 рабочих дней после отправки, свяжитесь с нами. Примечание. Доставка вашего груза займет 4-7 рабочих дней.

Аккумуляторы | Гидравлика и пневматика

Загрузите эту статью в формате.Формат PDF

Аккумуляторы обычно устанавливаются в гидравлических системах для хранения энергии и сглаживания пульсаций. Обычно в гидравлической системе с аккумулятором может использоваться насос меньшего размера, поскольку аккумулятор накапливает энергию от насоса в периоды низкой нагрузки. Эта энергия доступна для мгновенного использования и высвобождается по запросу со скоростью, во много раз превышающей ту, которая может быть подана одним насосом.

Рисунок 1. Поперечные сечения типичных баллонных и поршневых аккумуляторов.Нажмите на изображение для увеличения.

Аккумуляторы также могут действовать как поглотители перенапряжения или пульсации, подобно тому как воздушный купол используется в пульсирующих поршневых или ротационных насосах. Аккумуляторы амортизируют гидравлический удар, уменьшая удары, вызванные быстрым срабатыванием или внезапным запуском и остановкой силовых цилиндров в гидравлическом контуре.

Существует четыре основных типа гидроаккумуляторов: нагруженный поршневой тип, мембранный (или баллонный) тип, пружинный и гидропневматический поршневой.Первым использовался грузоподъемный тип, но он намного больше и тяжелее по своей вместимости, чем современные поршневые и баллонные типы. Как утяжеленные, так и пружинные типы сегодня встречаются нечасто. Гидропневматические аккумуляторы, рис. 1, являются наиболее часто используемым в промышленности типом.

Функции

Накопитель энергии — Гидропневматические аккумуляторы содержат газ вместе с гидравлической жидкостью. Жидкость обладает небольшими динамическими характеристиками хранения энергии; объем обычных гидравлических жидкостей может быть уменьшен примерно на 1.7% под давлением 5000 фунтов на квадратный дюйм. (Однако эта относительная несжимаемость делает их идеальными для передачи энергии, обеспечивая быстрое реагирование на потребность в мощности.) Следовательно, когда высвобождается только 2% от общего содержащегося объема, давление оставшегося масла в системе падает до нуля.

С другой стороны, газ, являющийся партнером гидравлической жидкости в гидроаккумуляторе, можно сжимать до небольших объемов при высоких давлениях. В сжатом газе накапливается потенциальная энергия, которая выделяется по запросу.Такую энергию можно сравнить с энергией поднятого копра, готового передать свою огромную энергию на сваю. В гидроаккумуляторе поршневого типа энергия сжатого газа оказывает давление на поршень, разделяя газ и гидравлическую жидкость. Поршень, в свою очередь, выталкивает жидкость из цилиндра в систему и туда, где будет выполняться полезная работа.

Поглощение пульсаций — Насосы, конечно же, вырабатывают необходимую мощность, которая может использоваться или храниться в гидравлической системе.Многие насосы передают эту мощность пульсирующим потоком. Поршневой насос, обычно используемый из-за его способности выдерживать высокое давление, может создавать пульсации, вредные для системы высокого давления. Аккумулятор, правильно расположенный в системе, существенно смягчит эти колебания давления.

Амортизация — Во многих гидравлических системах приводной элемент гидравлической системы внезапно останавливается, создавая волну давления, которая распространяется обратно через систему. Эта ударная волна может создавать пиковое давление, в несколько раз превышающее нормальное рабочее давление.Это может вызвать нежелательный шум или даже сбой системы. Правильно расположенная в системе газовая подушка гидроаккумулятора минимизирует этот шок.

Примером этого применения является амортизация ударов, вызванных внезапной остановкой погрузочного ковша на гидравлическом фронтальном погрузчике. Без гидроаккумулятора ковш весом более 2 тонн может полностью оторвать от земли задние колеса погрузчика. Сильные удары по раме и оси трактора, а также износ оператора преодолеваются за счет добавления в гидравлическую систему соответствующего гидроаккумулятора.

Дополнительная подача насоса — Аккумулятор, способный накапливать энергию, может дополнять гидравлический насос при подаче энергии в систему. Насос накапливает потенциальную энергию в аккумуляторе во время простоев рабочего цикла. Аккумулятор передает эту резервную мощность обратно в систему, когда цикл требует аварийной или пиковой мощности. Это позволяет системе использовать насос гораздо меньшего размера, что приводит к экономии затрат и мощности.

Поддержание давления — Изменения давления происходят в гидравлической системе, когда жидкость подвергается повышению или понижению температуры.Также может быть падение давления из-за утечки гидравлической жидкости. Аккумулятор компенсирует такие изменения давления путем подачи или приема небольшого количества гидравлической жидкости. Если основной источник питания выйдет из строя или остановится, аккумулятор будет действовать как вспомогательный источник энергии, поддерживая давление в системе.

Распределение жидкости — Аккумулятор может использоваться для подачи небольших объемов жидкостей, таких как консистентные смазки и масла, по команде.

Операция

При правильном размере и предварительной зарядке аккумуляторы обычно переключаются между ступенями (d) и (f), рисунок 2.Поршень не будет контактировать ни с одной крышкой в ​​поршневом аккумуляторе, а баллон не будет контактировать с тарельчатым клапаном или сжиматься, так что он разрушительно складывается в верхней части своего корпуса.

Производители указывают рекомендуемое давление предварительной зарядки для своих аккумуляторов. В приложениях для хранения энергии баллонный аккумулятор обычно предварительно заряжается до 80% минимального давления в гидравлической системе, а поршневой аккумулятор — до 100 фунтов на квадратный дюйм ниже минимального давления в системе. Давление предварительной зарядки определяет, сколько жидкости останется в гидроаккумуляторе при минимальном давлении в системе.

Рисунок 2. Шесть этапов работы гидроаккумуляторов: этап (а), аккумулятор пустой — газ отсутствует; стадия (б), аккумулятор предварительно заправлен сухим азотом; стадия (c), давление в системе превышает давление предварительной зарядки, и гидравлическая жидкость течет в аккумулятор; стадия (d), пики давления в системе, максимальное количество жидкости поступило в аккумулятор, и открывается система сброса давления; стадия (e), падение давления в системе, давление предварительной зарядки выталкивает жидкость из аккумулятора в систему; и на стадии (f) давление в системе достигает минимума, необходимого для выполнения работы.

Правильная предварительная заправка включает точное заполнение газовой стороны аккумулятора сухим инертным газом, например азотом, при отсутствии гидравлической жидкости на жидкостной стороне. Зарядка аккумулятора начинается тогда, когда гидравлическая жидкость попадает в жидкостную сторону, и происходит только при давлении, превышающем давление предварительной зарядки. Во время зарядки газ сжимается для хранения энергии.

Правильное давление предварительной зарядки является наиболее важным фактором продления срока службы аккумулятора. Тщательность, с которой необходимо выполнять и поддерживать предварительную зарядку, является важным фактором при выборе типа аккумулятора для приложения, при прочих равных.Если пользователь неосторожно относится к настройкам давления газа и предохранительного клапана или регулирует давление в системе без соответствующей регулировки давления предварительной зарядки, срок службы может сократиться, даже если был выбран правильный тип гидроаккумулятора. Если был выбран неправильный аккумулятор, преждевременный выход из строя почти наверняка.

Монтажное положение

Оптимальное положение для установки любого гидроаккумулятора — вертикальное с гидравлическим отверстием вниз. Поршневые модели могут быть горизонтальными, если жидкость остается чистой.Когда твердые загрязнители присутствуют или ожидаются в значительных количествах, горизонтальный монтаж может привести к неравномерному или ускоренному износу уплотнения. Максимальный срок службы может быть достигнут в горизонтальном положении с помощью нескольких поршневых уплотнений для уравновешивания параллельной поверхности поршня.

Рис. 3. Горизонтально установленный гидроаккумулятор может вызвать неравномерный износ баллона и задержать жидкость от гидравлического клапана.

Баллонный аккумулятор также можно установить горизонтально, рис. 3, но неравномерный износ баллона, когда он трется о корпус при плавании в жидкости, может сократить срок службы.Величина повреждения зависит от чистоты жидкости, частоты цикла и степени сжатия (определяемой как максимальное давление в системе / минимальное давление в системе). В крайних случаях жидкость может попасть в ловушку вдали от гидравлического конца, что снижает производительность или может удлинить баллон, чтобы заставить тарелку закрыться преждевременно.

Размеры и мощность

Доступные размеры и емкость также влияют на выбор типа аккумулятора. Поршневые аккумуляторы определенной емкости часто поставляются с выбором диаметра и длины, таблица 1.Кроме того, поршни могут быть изготовлены по индивидуальной длине за небольшую надбавку к цене или без нее. Баллонные гидроаккумуляторы предлагаются только одного размера на каждую емкость, с меньшим объемом доступной емкости.

Таблица 1 — Относительные выходы, аккумулятор на 10 галлонов
Степень сжатия 1/2	Давление в системе, фунт / кв. Дюйм		Рекомендуемая предварительная зарядка, фунт / кв. Дюйм		Мощность, галлон
	максимум 1	минимум 2	мочевой пузырь 3	поршень 4	мочевой пузырь 5	поршень 6
1.5 2,0	3 000 3 000	2 000 1,500	1,600 1,200	1,900 1,400	2,53 3,80	3,00 4,41
3,0 6,0	3 000 3 000	1 000 90 11 6 500 900 10	800 –	900 400	5,06 —	5,70 6,33

По своей природе более высокая мощность поршневого гидроаккумулятора может сделать его лучшей альтернативой в условиях ограниченного пространства.В таблице 1 приведены выходные данные для поршневых и баллонных аккумуляторов емкостью 10 галлонов, работающих изотермически в качестве вспомогательных источников энергии в диапазоне минимальных давлений в системе. Различия в давлении предварительной зарядки, столбцы 3 и 4 (определяемые 80% минимального давления в системе для моделей баллонов, на 100 фунтов на кв. Дюйм ниже минимального для поршня) приводят к существенной разнице в выходах, столбцы 5 и 6.

Чтобы предотвратить чрезмерную деформацию баллона и высокую температуру баллона, также обратите внимание в Таблице 1, что баллонные аккумуляторы должны иметь степень сжатия более 3: 1.

Составные части

Рис. 4. Поршневые аккумуляторы, используемые вместе с газовыми баллонами.

Хотя модели баллонов не доступны для размеров более 40 галлонов, поршневые конструкции в настоящее время поставляются на один резервуар объемом до 200 галлонов. Экономика и доступное пространство для установки побудили инженеров рассмотреть возможность установки нескольких компонентов. Два из них подходят для большинства приложений с высокой производительностью.

Установка на Рисунке 4 состоит из нескольких газовых баллонов, обслуживающих один поршневой аккумулятор через газовый коллектор.Размер аккумуляторной части должен быть таким, чтобы поршень не ударял по крышкам во время езды на велосипеде. Одним из недостатков этой конструкции является то, что выход из строя единственного уплотнения может вызвать утечку газа из системы. Поскольку газовые баллоны часто дешевле аккумуляторов, одним из преимуществ такой установки может быть более низкая стоимость.

Рис. 5. Несколько аккумуляторов могут быть объединены в коллектор для обеспечения больших потоков в системе.

Несколько гидроаккумуляторов поршневой или баллонной конструкции могут быть установлены на гидравлическом коллекторе, рис. 5.При использовании поршневых аккумуляторов поршень с наименьшим трением будет двигаться первым и иногда может опускаться на гидравлический колпачок. В медленных или редко используемых системах это несущественно.

Установки для газовых баллонов

Рис. 6. Небольшой аккумулятор может выполнять свою работу, если он удаленно подключен к дополнительному газовому баллону.

Удаленное хранение газа обеспечивает гибкость в больших и малых системах, рис. 6. Концепция газового баллона обычно описывается этой простой формулой: размер аккумулятора минус необходимый выход жидкости равен размеру газового баллона.Например, приложение, в котором требуется аккумулятор на 30 галлонов, может потребовать от 8 до 10 галлонов выходной жидкости. Таким образом, это приложение может быть удовлетворено аккумулятором на 10 галлонов и газовым баллоном на 20 галлонов.

Аккумулятор, используемый с удаленным хранением газа, обычно имеет порт того же размера на стороне газа, что и на стороне гидравлики, чтобы обеспечить беспрепятственный поток газа в газовый баллон и из него. Газовый баллон имеет эквивалентный порт на одном конце и газозаправочный клапан на другом. Эти двухкомпонентные аккумуляторы могут быть сконфигурированы или изогнуты под любым углом, чтобы соответствовать доступному пространству.

Концепция газового баллона подходит как для баллонных, так и для поршневых аккумуляторов. Обратите внимание, что для баллонных аккумуляторов требуется специальное устройство, называемое перегородкой на газовой стороне, чтобы предотвратить выдавливание баллона в трубопровод газового баллона.

Опять же, размер поршневого гидроаккумулятора должен быть таким, чтобы поршень не опускался до дна в любом конце цикла. Размеры мочевого пузыря должны быть такими, чтобы не допускать наполнения более чем на 85% или опорожнения более чем на 85%. Скорость потока между переносящим барьером баллона и его газовым баллоном будет ограничиваться горловиной трубки барьерного переноса.Из-за этих недостатков баллонные аккумуляторы / баллонные аккумуляторы следует зарезервировать для специальных применений.

Расход и время отклика

Таблица 2 предлагает максимальные значения расхода для представительных размеров и типов гидроаккумуляторов. Большие стандартные конструкции баллонов ограничены до 220 галлонов в минуту, хотя скорость может быть увеличена до 600 галлонов в минуту с использованием дорогостоящего порта с высокой пропускной способностью. Тарельчатый клапан регулирует расход; чрезмерный поток приводит к преждевременному закрытию тарелки. Несколько аккумуляторов, установленных на общем коллекторе, необходимы для достижения расхода более 600 галлонов в минуту.

Таблица 2 — Максимальный рекомендуемый расход гидроаккумулятора
Поршень Диаметр цилиндра, дюйм	Емкость камеры	галлонов в минуту при 3000 фунт / кв.			1 кварт 1 галлон 2½ галлона	100 400 800	60 150 220	— — 600
		7 9 12	больше 2½ галлона	1,200 2,000 3,400	220 220 220	600 600 600

Допустимые скорости потока для поршневых аккумуляторов обычно превышают таковые для баллонных конструкций.Поток ограничен скоростью поршня, которая не должна превышать 10 футов / сек, чтобы избежать повреждения уплотнения поршня. В высокоскоростных приложениях высокие температуры контакта уплотнения и быстрая декомпрессия азота, проникшего в материал уплотнения, могут вызвать пузыри, трещины и ямки в резине.

Баллонные гидроаккумуляторы

быстрее реагируют на изменения давления в системе, чем поршневые, по двум причинам:

1. Резиновые баллоны не должны преодолевать статическое трение, которое должно иметь поршневое уплотнение, и 2. Масса поршня не требует ускорения и замедления.
Однако на практике разница в ответах может быть не такой большой, как принято считать, и, вероятно, незначительна в большинстве приложений.

Амортизатор

Рис. 7. Испытательная схема для генерации и измерения ударных волн в системе.

Тесты, проведенные в Университете Висконсина, Мэдисон, показывают, что для контроля шока не обязательно нужен аккумулятор в мочевом пузыре. При номинальном расходе системы 30 галлонов в минуту в испытательном контуре, рис. 7, направленный регулирующий клапан с внутренним управлением, расположенный на расстоянии 118 футов от насоса, закрывается, создавая удар.Когда ударная волна проходит от клапана обратно по гидравлическим линиям, огибает углы и различные ограничения, некоторая часть ее энергии расходуется при ускорении массы жидкости в линиях.

Рисунок 8. На графике показаны результаты ударно-волновых испытаний.

С 1 дюйм. трубки, давление предохранительного клапана 2750 фунтов на квадратный дюйм и отсутствие аккумулятора в цепи, осциллограмма A , рисунок 8, показывает скачок давления на 385 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана. Добавление поршневого гидроаккумулятора на 1 галлон к клапану снижает переходный процесс до 100 фунтов на кв. Дюйм сверх уставки предохранительного клапана, график B .Замена баллонного гидроаккумулятора на 1 галлон сокращает переходной процесс до 78 фунтов на кв. Дюйм сверх уставки предохранительного клапана, трасса C , всего на 22 фунта на квадратный дюйм лучше, чем защита поршневого типа.

Рис. 9. Результаты второго испытания с использованием трубки меньшего диаметра.

Второй аналогичный тест с 5/8 дюйм. Настройка трубопровода и предохранительного клапана на 2650 фунтов на квадратный дюйм приводит к скачку давления на 2011 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана без аккумулятора, график A, , рисунок 9. Поршневой аккумулятор демпфирует переходный процесс до 107 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, график B , в то время как баллонный гидроаккумулятор гасит переходный процесс до 87 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, кривая C .Разница между типами аккумуляторов в подавлении ударов снова была незначительной.

Сервооборудование

Другое распространенное заблуждение гласит, что для всех сервоприложений требуется баллонный аккумулятор. Опыт показывает, что лишь небольшой процент сервоприводов требует времени отклика 25 мс или меньше, область, где разница в отклике между поршневыми и баллонными гидроаккумуляторами становится существенной. Накопители мочевого пузыря должны использоваться для приложений, требующих ответа менее 25 мс, и любого типа, когда ответ 25 мс или более является адекватным.

Настройка и обслуживание: предварительная зарядка

На недавно отремонтированных баллонных гидроаккумуляторах внутренний диаметр корпуса следует смазать системной жидкостью перед предварительной заправкой. Эта жидкость действует как подушка, смазывает и защищает мочевой пузырь, когда он раскручивается и раскручивается. Когда начинается предварительная зарядка, следует медленно вводить начальные 50 фунтов на квадратный дюйм азота.

Рис. 10. Звездообразование на конце баллона (а) может указывать на потерю эластичности материала баллона из-за охрупчивания холодным газом азота во время предварительной зарядки.Если мочевой пузырь проталкивается под тарелку (b), мочевой пузырь может выдержать С-образный разрез тарелки.

Несоблюдение этих мер предосторожности может привести к немедленному отказу мочевого пузыря. Азот под высоким давлением, быстро расширяющийся и, следовательно, холодный, может направлять длину сложенного пузыря и концентрироваться на дне. Охлажденная хрупкая резина, быстро расширяющаяся, может разорваться в виде звездообразования, рис. 10 (а). Мочевой пузырь также может быть зажат под тарелкой, в результате чего на дне мочевого пузыря получится С-образный разрез, рис. 10 (b).

Сторона жидкости поршневых аккумуляторов должна быть пустой во время предварительной зарядки, чтобы объем на стороне газа был максимальным. Во время предварительной зарядки могут возникнуть небольшие повреждения, если таковые имеются.

Слишком высокое давление предварительной зарядки или снижение минимального давления в системе без соответствующего снижения давления предварительной зарядки может вызвать проблемы в работе или повреждение аккумуляторов. При чрезмерном давлении предварительной зарядки поршневой аккумулятор будет циклически переключаться между ступенями (e) и (b), рисунок 2, и поршень будет находиться слишком близко к гидравлической торцевой крышке.Поршень может упасть при минимальном давлении в системе, что приведет к снижению производительности и, в конечном итоге, к повреждению поршня и его уплотнения. Часто слышно удары поршня; звук служит предупреждением о надвигающихся проблемах.

Слишком высокий предварительная зарядка в баллоне аккумулятора может привести баллон к тарельчатому узлу при переключении между стадиями (e) и (b), рис. 2. Это может вызвать усталостное повреждение пружины и тарельчатого клапана в сборе или защемление и отрежьте мочевой пузырь, если пакет застрял под тарелкой, когда он был принудительно закрыт.Слишком высокое давление предварительной зарядки является наиболее частой причиной отказа мочевого пузыря.

Слишком низкое давление предварительной зарядки или повышение давления в системе без компенсирующего увеличения давления предварительной зарядки также могут вызвать проблемы в работе с возможным повреждением аккумулятора. Без предварительной зарядки в поршневом гидроаккумуляторе поршень, скорее всего, попадет в крышку газового конца и, вероятно, останется там. Единичный контакт вряд ли вызовет повреждение.

Для баллонных аккумуляторов слишком низкая предварительная зарядка или ее отсутствие может иметь серьезные последствия.Баллон может быть раздавлен до верхней части оболочки, затем может выдавиться в газовый клапан и быть проколот. Одного такого цикла достаточно, чтобы разрушить мочевой пузырь. Таким образом, поршневые гидроаккумуляторы более терпимы к неправильной подзарядке.

Загрузить статью в формате .PDF

Петрозаводскмаш изготовил кожухи гидроаккумуляторов системы безопасности для АЭС «Аккую»

Петрозаводский филиал ОАО «АЭМ-Технологии» (входит в машиностроительный дивизион Госкорпорации «Росатом» — Атомэнергомаш, входит в Карельское региональное крыло Российской Федерации. Engineering Union) изготовил цилиндрические детали — кожухи — для сборки резервуаров системы пассивного заводнения активной зоны (PCFS) для энергоблока №1 АЭС «Аккую» (Турция).

Каждый резервуар PCFS состоит из трех корпусов и двух торцевых частей. Корпуса изготовлены из листового проката из нержавеющей стали толщиной 60 мм. Для изготовления одной детали из заготовки шириной 2,5 м и длиной 13 м на гибочной машине формуют цилиндр с внутренним диаметром 4,1 м. Петрозаводскмаш изготовил все 24 корпуса для комплекта резервуаров ЗКП для АЭС «Аккую». После механической обработки обечайки будут использоваться для сборки сосудов PCFS.

ЗПЗС относится ко второй очереди систем пассивной безопасности АЭС; он предназначен для отвода остаточного тепла теплоносителя первого контура.В систему входят восемь гидроаккумуляторов емкостью 120 кубометров. Во время работы на АЭС водный раствор борной кислоты, нагретый до температуры около 60 градусов, хранится в емкостях. Если давление в первом контуре падает ниже определенного значения, жидкость автоматически подается в реактор и происходит охлаждение активной зоны.

АЭС

Аккую в Турции сооружается по усовершенствованному проекту АЭС с энергоблоками с ВВЭР-1200 поколения III + с повышенной безопасностью и улучшенными технико-экономическими характеристиками.ОАО «Атомэнергомаш» — единый производитель оборудования реакторной системы и турбинного острова для всех четырех энергоблоков завода.

***

Открытое акционерное общество «АЭМ-Технология», созданное в 2007 году в составе Машиностроительного дивизиона Госкорпорации «Росатом» ОАО «Атомэнергомаш», на сегодняшний день является одной из ведущих российских компаний в области энергетики и входит в состав Российского инжиниринга. Союз. Компания состоит из инжинирингового центра, в котором работают опытные конструкторы и технологи, а также двух производственных площадок: филиала ОАО «АЭМ-технологии» «Петрозаводскмаш» в г. Петрозаводске и филиала «Атоммаш» ОАО «АЭМ-технологии» в г. Волгодонске.

Экспериментальная оценка влияния контактной конденсации парогазовой смеси на работу систем пассивной безопасности ВВЭР

Реферат

Результаты экспериментального исследования влияния контактной конденсации парогазовой смеси на работу систем пассивной безопасности ВВЭР и пара генератор в аварийном конденсационном режиме. Контактная конденсация происходит при подаче переохлажденной жидкости в аккумуляторную систему вспомогательной пассивной системы заводнения активной зоны реактора ВВЭР (система ГА-2) при наличии скопившихся неконденсирующихся газов.Вода, подаваемая в гидроаккумуляторы, может быть использована для увеличения времени работы парогенератора ВВЭР в аварийном конденсационном режиме и для обеспечения охлаждения активной зоны в течение более длительного времени. Отличительной особенностью исследуемых процессов является низкая скорость выхода жидкости (менее 1 м / с), вызванная необходимостью обеспечения работы систем безопасности в пассивном режиме.

Эксперименты проводились на стенде с параметрами, характерными для первого контура охлаждения реакторной установки через 24 ч после возникновения аварии для различных концентраций газа в парогазовой смеси.Азот и гелий, заменяющие водород в целях обеспечения безопасности, использовались в качестве неконденсируемых газов. По результатам экспериментов установлено, что увеличение концентрации неконденсирующегося газа в объеме модели гидроаккумулятора ГА-2 до 45% приводит к снижению интенсивности контактной конденсации пара из парогазовой смеси. на ∼29% в эксперименте с азотом и на ∼57% в эксперименте с гелием. Полученные экспериментальные данные могут быть использованы для численного моделирования аварийных процессов в реакторной установке ВВЭР при работе пассивных систем безопасности с учетом отвода парогазовой смеси из парогенератора путем подачи струи переохлажденной жидкости в объемный аккумулятор ГА-2. танки.

Ключевые слова

ВВЭР

Парогенератор

Конденсационный режим

Контактная конденсация

Неконденсирующиеся газы

Парогазовая смесь

Рекомендуемые статьи Цитирующие статьи (0)

Просмотр аннотации

Copyright © 2017, Национальный исследовательский ядерный университет МИФИ (Московский инженерно-физический институт). Производство и хостинг Elsevier B.V.

Рекомендуемые статьи

Цитирование статей

LYNN SWANN PITTSBURGH STEELERS 8X10 SPORTS ACTION PHOTO A sareg.com

COVID-19: SAREG и SR GROUP работают над тем, чтобы предоставить вам самую свежую информацию о Covid-19 (коронавирусе). Щелкните следующую ссылку, чтобы найти обновления на английском языке.

О НАС

Когда дело доходит до открытия бизнеса во Франции, расширения вашего текущего международного бизнеса во Франции или просто инвестирования во французскую недвижимость, здесь, в SAREG, у нас есть все инструменты под рукой, чтобы предоставить вам полный спектр услуг от первоначального совета до создания компании. , годовые отчеты и налоговые декларации.

Обладая более чем 30-летним опытом работы в международном бизнесе и инвестициях, 5 офисами и командой англоговорящих сотрудников, готовых помочь со всеми вашими бухгалтерскими требованиями, наше «умение» не имеет себе равных и означает, что мы можем найти лучшее решение, соответствующее вашим потребностям, независимо от вашей ситуации. Наша фирма значительно расширилась за эти годы и стала самой инновационной бухгалтерской фирмой в этой области, тесно сотрудничая с властями, чтобы найти наиболее эффективные с точки зрения налогообложения решения для англоговорящих клиентов.

Мы обладаем большим опытом работы с британскими туроператорами и в настоящее время следим за делами более 100 таких предприятий, представляя их во французских властях, включая ежегодные аудиты и декларации по НДС. Наши клиенты варьируются от клиентов со скромными оборотами до клиентов с оборотом в несколько миллионов евро, и мы способны помочь бизнесу любого размера и помочь с расширением.

SAREG присоединяется к SR CONSEIL GROUP

SAREG недавно объединил усилия с SR Conseil Group, большой группой дипломированных бухгалтеров, аудиторов и юристов, расположенных во Французских Альпах.Наряду с нынешней командой SAREG в Верхней Савойе, команда SR будет рядом, чтобы поддержать потребности наших клиентов, и вместе мы сможем предоставить вам общие бухгалтерские и юридические услуги.

SAREG выбрал SR Conseil, поскольку они разделяют общие ценности тесных рабочих отношений со своими клиентами и сотрудниками, а также услуг, которые они предлагают своим клиентам.

Кроме того, они предлагают полный набор профессиональных услуг, которые дополняют наши собственные, включая бухгалтерский учет, право, аудит, расчет заработной платы, оценку профессиональных рисков, сопровождение профессионалов в секторе активного отдыха и налоговое управление меблированным доходом от аренды.

Их собственные клиенты относятся к различным категориям профессиональной деятельности и включают индивидуальных предпринимателей, малые предприятия, ассоциации и частных лиц.

Более подробная информация на сайте www.srconseil.fr

фото, видео, инструкция по подключению. Регулировка реле давления гидроаккумулятора

Реле давления — элемент, контролирующий работу насосной станции (например, AQUAJET или AQUAJET-INOX) и позволяющий работать в автоматическом режиме.Реле давления имеет несколько характеристик:

• Давление срабатывания ( P на ) — это давление (бар), при котором насосная станция включается путем замыкания контактов в реле давления. Иногда давление включения еще называют «нижним» давлением.
• Давление выключения ( P off ) Давление (бар), при котором насосная станция отключается путем размыкания контактов реле давления. Иногда давление отключения также называют «верхним» давлением.
• Падение давления ( ΔP ) — абсолютная разница между давлением выключения и давления включения (бар).
• Максимальное давление отключения — это максимальное давление (бар), при котором насосная станция может быть отключена.

Любое реле давления имеет заводские настройки и, как правило, они следующие:
Давление срабатывания: 1,5–1,8 бар
Давление отключения: 2,5–3 бар
Максимальное давление отключения: 5 бар

Как это все работает:
Допустим, подключена насосная станция (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система залита водой.После открытия любого крана (душа, раковина и т. Д.) И начала забора воды давление в системе начнет плавно падать (благодаря мембранному гидробаку), что легко отслеживается манометром. Все это время вода поступает к потребителю из гидробака. Когда достигается «нижнее» давление включения (его также можно отследить по манометру при включении насоса), контакты внутри реле давления замыкаются, и насос запускается. Остальное время откачки насос продолжает работать, подавая воду непосредственно потребителю.После завершения откачки воды (все краны закрыты) насос продолжает работать, только теперь вода подается не к потребителю, а закачивается в гидробак (так как ей некуда идти) и давление постепенно увеличивается. Когда достигается давление отключения (вы можете легко отследить манометр, когда насос остановлен), контакты внутри реле давления размыкаются, и насос останавливается. При следующем сливе цикл повторяется. Все очень просто.

Но что делать, если настройки реле давления по умолчанию не очень удобны? Например: на верхних этажах очень заметно падает давление, либо система очистки воды требует минимум 2.5 бар на входе, при этом насос включается только при 1,5–1,8 бар.

Реле давления можно настроить самостоятельно:

Записывайте включение и выключение манометра при работающем насосе. Отключаем питание от помпы и снимаем верхнюю крышку реле давления (как правило, откручиваем один винт). Вы увидите два винта, один большего размера расположен в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за отключение давления и, как правило, рядом с ним находится буква «П» и стрелка со знаками «+» и «-».Затем поверните винт в желаемом направлении (если необходимо поднять давление отключения, то поверните в направлении знака «+», если опустите его в направлении знака «-»). На сколько повернуть? Развернитесь (пол-оборота, вдвое меньше, чем хотите). После этого запускаем насос и смотрим, при каком давлении он теперь отключится. Запоминаем, выключаем питание насоса, и дальше вращаем винт, снова запускаем насос и записываем новое значение, приближаясь, таким образом, к желаемому значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения.Как правило, рядом написано «ΔP» и есть стрелка со знаками «+» и «ля-». Настройка перепада давления аналогична настройке давления. Остается только один вопрос, что это должно быть? Разница между давлением включения и выключения обычно составляет 1,0–1,5 бар. Причем, чем выше давление отключения, тем больше может быть эта разница. Например, при заводских настройках P on = 1,6 бар, P off = 2,6 бар, разница составляет 1 бар, это просто стандартное значение. Если мы хотим изменить заводские настройки и поднять P до 4 бар, разницу можно сделать на 1.5 бар, то есть P on должно быть установлено на 2,5 бар. Следует понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но при этом насос будет включаться реже, а из гидробака будет течь больше воды, пока насос не будет включен.

Это верно только тогда, когда насос может обеспечить необходимое давление (см. Характеристики насоса). Те. если по паспорту насос может выдавать всего 3,5 бар (включая все виды потерь), то установка реле давления на 4 бар ничего не даст.Насос просто не сможет обеспечить необходимое давление и в этом случае будет работать без остановки. А если действительно нужно 4 бара, придется помпу поменять на более мощную.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Многие люди не думают или просто не знают, что нужно этому следовать. К сожалению, да, это необходимо, от этого напрямую зависит срок службы мембраны гидробака и, в конечном итоге, насоса.

Замеряем давление воздуха в воздушной полости гидробака. Сделайте это только на гидравлическом баке, отключенном от системы — отключите питание насоса, откройте любой кран за насосом и дождитесь, пока вода не выйдет из гидравлического бака. Или измеряем на установке, еще не подключенной к водопроводу. Для этого снимите декоративный колпачок с воздушного штуцера гидробака и подключите к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля).Помните об этом давлении. (Как правило, на небольших гидравлических ящиках объемом до 50 литров это давление будет 1,5 бар). Теперь самое главное правило : давление воздуха в гидробаке должно быть меньше, чем в насосе на давление примерно на 10%. Те. если давление в насосе составляет 1,6 бар, давление воздуха должно составлять 1,4–1,5 бар. В большинстве случаев это заводские настройки, упомянутые выше. Те. Когда вы покупаете полную насосную станцию, у вас уже есть полностью настроенная система.Но как только вы вносите изменения в заводские настройки реле давления, вы всегда должны изменять давление воздуха в гидробаке. Например, если вы установите P on = 2,5 бар, P off = 3,5 бар, то вам необходимо увеличить давление воздуха до значения 2,2–2,3 бара.

Кстати, даже если вы ничего не меняли в заводских настройках, вам следует регулярно контролировать давление воздуха или хотя бы раз в год в начале летнего сезона. Важно, чтобы это давление было постоянным, но если за зиму оно немного снизилось, его всегда можно поднять обычным автомобильным насосом до необходимого уровня.

Все эти несложные операции не займут много времени, достаточно один раз в год уделять им внимание, тем более, что все окупится длительной и бесперебойной работой всей системы водоснабжения в целом.

2007 сайт Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Канализация и сантехника считаются важной составляющей комфортного проживания в квартире, частном доме или коттедже.

Реле давления регулируется поворотом регулировочного винта в одну или другую сторону.

В такой ситуации хозяину жилища необходимо знать, как настроить реле давления для гидроаккумулятора — как правильно подключить и настроить реле давления исходя из того, какая водопроводная система установлена ​​в доме.

Перед вводом насоса в эксплуатацию следует понять, как устроен гидроаккумулятор подачи воды — как закачать воздух в гидроаккумулятор и отрегулировать реле давления.

Обзор основных понятий

Реле насосной установки автоматически включает и выключает устройство, подающее давление в гидроаккумулятор.

В аналогичной ситуации используйте следующие показатели:

1. давление переключения, которое составляет 1,5 бар. В этом случае контакты реле замыкаются, включаем прибор и заливаем гидробак водой;
2. давление сброса, что составляет 3 бара. В этом случае разомкните контакты реле и выключите насосный агрегат;
Падение давления
3. считается разницей между двумя предыдущими показателями;
4. предельное давление 5 бар.В такой ситуации специалисты отключают насосное устройство.

Новое устройство из коробки

Аккумулятор давления с реле давления считается резервуаром с резиновым резервуаром — «грушей». Регулировка гидроаккумулятора заключается в том, что через ниппель в «грушу» выпускается много воздуха. В такой ситуации они поднимаются в грушу и выталкивают воду из гидроаккумулятора в водопровод.

Также для обеспечения нормального функционирования системы водоснабжения применяется автоматика для насосов водоснабжения без гидроаккумулятора.Подобная автоматика для устройства тем, что он начинает работать не в ручном режиме, а в автоматическом — без использования «груш» и прочего присутствия человека.

Проверка давления в гидроаккумуляторе

При настройке реле помпы сначала определите давление воздуха в пустом баке гидроаккумулятора, которое должно быть равным 1,5 атм. Однако при транспортировке или длительном хранении насоса в гидробаке происходит небольшая утечка воздуха, что впоследствии снижает давление воды в баке.

При малом напоре воды износ насосного устройства становится меньше; Однако в этом случае хозяин квартиры может принимать только обычную ванну с горячей водой, а не джакузи.

Как правильно настроить реле

Перед настройкой реле с него снимается крышка. Под внешней крышкой реле 2 пружины с большой и малой гайками.

Настройка давления в системе водоснабжения

Вращая большую гайку, отрегулируйте нижнее давление в гидроаккумуляторе.Во время вращения маленькой гайки определите перепад давления.

В такой ситуации предельное значение нижнего давления устанавливается с помощью большой пружины.

В технической документации каждой насосной станции указаны как рабочие, так и предельные значения давления, а также допустимые пределы расхода воды.

Если во время работы насосного устройства гидроаккумулятор стал работать некорректно, то необходимо немедленно отключить его вручную — до восстановления лимита давления воды.

К счастью, применяемые в быту насосные устройства не обладают большой мощностью. В такой ситуации накачать емкость до верха не получится. Перепад давления должен составлять 1-2 атм, что обеспечивает стабильную работу оборудования.

После достижения желаемого более низкого давления (водомер) насос выключается.

Далее настройка реле производится следующим образом:

• сначала поверните маленькую гайку, пока устройство не заработает;
• затем включите воду, чтобы она вытекла из системы.
• то при включении реле выставил нижнее давление.

Давление переключения насосного устройства 0,2–0,3 атм. выше давления бака гидроаккумулятора, в котором нет воды. Это защищает «грушу» от различных дефектов;

• затем поверните большую гайку и отрегулируйте максимальное количество воздуха;
• , затем запускают насосный агрегат и ждут, пока давление воздуха в «груши» не достигнет необходимого значения;
• затем поверните маленькую гайку, после чего регулировка гидроаккумулятора успешно завершена.

Помимо подключения реле к насосному агрегату и его настройки, собственник дачного участка или частного дома должен несколько раз в год проверять работу насоса и изменять его параметры.

Каждый домовладелец может легко настроить реле и выполнить все вышеперечисленные операции — это не займет много времени. В такой ситуации хозяин дома один раз в год должен проверять работу всей системы водоснабжения.

ПОСМОТРЕТЬ ВИДЕО

Кроме того, не реже одного раза в 3 месяца хозяин дома должен сливать воду из резервуара гидроаккумулятора и проверять показатели давления воздуха в нем, откачивая необходимое количество или удаляя лишний воздух.

В результате уважение к водопроводной системе окупится длительной и бесперебойной работой всего домашнего или загородного водопровода.

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивается реле давления воды для насоса, но для его правильной работы необходимо правильно установить и эксплуатировать оборудование. Разобравшись с принципом работы этого устройства, вы сможете оценить его необходимость и важность безотказной работы.

Назначение реле давления и принцип действия

Насосные станции обычно не оборудованы автоматикой для контроля и управления работой. При этом включение и выключение насосного оборудования в автономном режиме крайне необходимо, поскольку выполнение этих операций вручную потребует постоянного внимания к системе и не позволит обитателям дома заниматься своими делами, работать и отдыхать. .

Реле давления обеспечивает достаточный уровень контроля.Это блок с пластиковым корпусом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за установку значения крайнего положения (параметры включения и выключения насоса).

Реле функционально связано с гидроаккумулятором, в котором есть вода и сжатый воздух, среды контактируют через гибкую эластичную мембрану. В рабочем положении вода в баке через перегородку давит на воздух, создавая определенное давление.При потреблении воды ее объем уменьшается, давление снижается. Когда достигается определенное значение (установленное на реле), насос включается, и вода закачивается в резервуар, пока не будет достигнуто значение, установленное на второй пружине.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и электросетью.

Выбор места установки

Для правильной работы оборудования реле давления должно быть подключено к насосу таким образом, чтобы исключить влияние турбулентности и резких перепадов давления в моменты, когда насосное оборудование включено и работает.Лучшее место для этого — рядом с аккумулятором.

Перед установкой реле давления обратите внимание на рекомендуемый производителем режим работы, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к погружному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• насосный агрегат
• обратный клапан
• трубопровод,
• запорный клапан потока
• канализация

При использовании многих современных моделей насосных агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: блочная установка выполняется, когда реле устанавливается вместе с насосом.Насосный агрегат имеет специальный штуцер, поэтому пользователю не нужно самостоятельно искать наиболее подходящее место для установки. Обратный клапан и фильтры для воды в этих моделях часто встраиваются.

Реле давления также может быть подключено к погружному насосу, если гидроаккумулятор размещен в кессоне и даже в самой скважине, поскольку часто возникает необходимость в установке водонепроницаемого контрольного оборудования, а условия эксплуатации реле давления позволяют в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом в последовательности расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от производительности установки. оборудования, обычно все рекомендации по этому поводу указываются производителем в сопроводительной документации.

Подключение реле давления

Обычно используются две схемы, соединяющие автоматику насоса и реле давления.Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако нелишним будет ознакомиться с возможными схемами.

Важно: Во время эксплуатации необходимо соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электросети.

1 путь

Реле монтируется на трубопроводе (выбор места расположения производится с учетом вышеперечисленных правил и рекомендаций).Установка осуществляется с помощью тройника, соединенного с соединительным ниппелем (его можно заменить сливным шлангом).

2-ходовой

Аккумулятор с пятивыводным дросселем подключен к:

• трубопровод от источника водозабора,
Реле
• ,
• манометр
• Трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, подключается к погружному или внешнему насосу и источнику питания 220 В.

Следующие рекомендации верны для обоих вариантов:

• Необходимость герметизации резьбовых соединений пеньковой намоткой и герметиком или с помощью ленты ФУМ,
• Для соединения устройство необходимо повернуть на фитинге, но альтернативой может быть использование «американского» соединения.
• Электроподключение должно производиться кабелем, сечение которого выбирается в соответствии с мощностью насосного агрегата (обычно используется оборудование не более 2 кВт, для которого провод сечением 2.5 кв. Мм вполне достаточно).
• Клеммы для подключения обычно имеют маркировку для облегчения установки, однако, если такой маркировки нет, это не будет большой проблемой — назначение каждой клеммы определить по схеме несложно.
• Наличие клеммы заземления делает заземление обязательным.

Все нюансы определяется схемой подключения погружного насоса с реле давления или аналогичным подключением для внешнего насосного агрегата, который прилагается к технике.

Правила подбора оборудования

• Для автономных систем водоснабжения выберите бытовое реле. Такие системы характеризуются основными параметрами: максимальное значение давления не более 5 атмосфер, значения рабочего давления обычно находятся в диапазоне от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разницы между предельными значениями (настройками на пружинах) напрямую влияет на количество воды, которое насос при этих настройках будет перекачивать в резервуар. аккумулятор.Большой объем способствует тому, что насосный агрегат будет включаться реже, однако в этом плане не следует превышать технические возможности системы.
• Не стоит слишком сильно экономить на приобретении реле неизвестного происхождения. Такая техника не только не сможет гарантировать правильную работу, но и с большой долей вероятности нанесет больший ущерб другому оборудованию, входящему в систему.
• Подключение автоматики насоса и реле давления вместе с качественным манометром, установленным рядом с реле, позволит контролировать параметры системы и поможет выявить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные описаны в отдельной статье. Практически всю работу можно выполнить самостоятельно.

О гидроаккумуляторах у нас есть информация. Какие бывают модели и что важно при их выборе.

О способах очистки колодца мы рассказали в материале.

Настройка

Для настройки реле давления необходимо установить рабочее давление в системе. Для этого после сборки схемы следует включить оборудование и дождаться автоматического отключения при срабатывании реле.После этого снимаем крышу и выполняем настройку в следующей последовательности:

1. Ослабьте гайку, прижимающую меньшую пружину.
2. Установите необходимое значение минимального давления (переключатель параметров на насосе). При вращении гайки большой пружины по часовой стрелке установленное значение давления увеличивается, а в обратном направлении — уменьшается.
3. Открыв вентиль, опорожняют систему, контролируя порог автоматического срабатывания по манометру.Если результат неудовлетворительный, отрегулируйте настройку.
4. Таким же образом выполняется настройка параметра отключения насоса путем вращения гайки на второй (меньшей) пружине.

Реле давления воды предназначено для управления насосным агрегатом и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления — очень важный элемент, и его установка и настройка должны выполняться профессионально. От качества реле давления зависит вся система водоснабжения, безопасность ее работы и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует давление воды в системе от подвижной пружинной группы. При достижении заданного минимального давления замыкается контакт, включая насосный агрегат. При достижении максимального установленного давления контакт размыкается и насосный агрегат отключается. Реле давления снабжены регулирующими механизмами для регулировки значений давления, а также могут быть дополнительно оснащены кнопкой принудительного «сухого» пуска, оборудованием плавного пуска насоса, дополнительными разъемами вместо клеммных групп для подключения насосов, индикации работы и т. Д.

Место для установки реле давления

Реле давления рекомендуется устанавливать непосредственно на выходе из гидроаккумулятора, где скачки давления и турбулентность потока при запуске и работе насоса более нивелируются. Также для отдельных моделей производители ограничивают условия эксплуатации микроклиматом, а именно температуру не ниже +4 градуса. и влажность не выше 70%. Такие реле следует устанавливать в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) необходимо установить:

• Фильтр грубой очистки для воды
• Насос и трубопровод
• Впускной клапан
• Фильтр тонкой очистки воды
• Обратный клапан
• Дренаж канализации

Вариант монтажа реле давления в системе водоснабжения дома показан на рисунке.

Современные модели насосов оснащены специальной арматурой для подключения реле давления, а также встроенными фильтрами и обратным клапаном.Таким образом, отдельные реле давления могут быть установлены непосредственно в агрегате с насосом. Если реле выполнено по водонепроницаемой схеме, то его можно устанавливать вместе с насосом и в кессоне (яме) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендаций производителя по температуре и влажности.

Определение рабочего параметра

Перед выбором реле давления уже должен быть выбран насосный агрегат и гидроаккумулятор, а также определены рабочие параметры сети:
— максимальное давление в системе, при котором насос отключится;
— минимальное давление, при котором насос включится;
— давление в воздушной камере гидроаккумулятора.

Обращаем ваше внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше давления в воздушной камере гидроаккумулятора. В противном случае возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовое, — включая силовые контакты к насосному агрегату;
— менеджер, — выдача сигнала на блок управления питанием.

Проверьте номинальную мощность переключения реле. И как это значение соотносится с выбранным насосным агрегатом.

Конструктивные особенности и настройка давления

Реле давления простой конструкции — это небольшое устройство, оснащенное штуцером для подключения к водопроводу и клеммной колодкой для подключения электрических кабелей. Параметры давления регистрируются с помощью пружин, сила которых регулируется резьбовыми регуляторами.

Чем сильнее пружины сжимаются регулятором, тем большее усилие они создают и тем выше давление, необходимое для активации реле (большая пружина), или тем больше разница в давлении (маленькая пружина).Те. зажимая пружины, увеличиваем значения.

Обычно реле давления, предназначенные для бытового использования, имеют заводские пружины, которые полностью подходят для бытовых условий использования и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление 1,5 атм. Максимальное давление — 3,0 атм.

Однако из-за некоторых факторов (соображений) иногда необходимо отрегулировать давление.

Регулировка реле давления для насоса

• Обычно реле комплектуются двумя пружинами разного диаметра.
• Пружина большого диаметра регулирует уровень давления.
• Пружина с маленьким диаметром — определяет разницу уровней.
• Зажимая большую пружину, мы одновременно увеличиваем минимальное и максимальное давление.
• Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько запутанные объяснения о назначении пружин не должны вводить в заблуждение, а психологическая устойчивость наблюдателя должна способствовать пониманию разницы между показаниями манометра и объявленные результаты)

Подключение реле давления воды

На представленном видео показаны популярные модели реле давления, озвучены их характеристики и нюансы подключения.Наслаждайтесь просмотром.

Чтобы помпа не включалась каждый раз при открытии крана в доме, в системе установлен гидроаккумулятор. В нем содержится определенное количество воды, достаточное для небольшого потока. Это позволяет практически избавиться от кратковременного включения помпы. Установка гидроаккумулятора проста, но потребуется еще несколько устройств — как минимум — реле давления, а также желательно наличие манометра и дефлектора.

Функции, назначение, виды

Место установки — в яме или в доме

В водопроводе частного дома без гидроаккумулятора насос включается всякий раз, когда где-то есть поток воды.Эти частые включения приводят к износу оборудования. И не только помпа, но и вся система в целом. Ведь каждый раз происходит резкое повышение давления, и это гидравлический удар. Чтобы уменьшить количество включений насоса и сгладить гидроудары, используйте гидроаккумулятор. Так же устройство называется расширительный или мембранный бак, гидробак.

Назначение

Как мы выяснили, одной из функций гидроаккумуляторов является сглаживание гидравлических ударов.Но есть и другие:

Неудивительно, что в большинстве частных систем водоснабжения этот прибор присутствует — преимуществ от его использования много.

Виды

Гидроаккумулятор представляет собой резервуар из листового металла, разделенный на две части эластичной мембраной. Мембрана бывает двух типов — диафрагменная и баллонная (груша). Поперек бака установлена ​​диафрагма, на входе вокруг входного отверстия закреплен баллон в виде груши.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидравлические резервуары для отопления окрашены в красный цвет, резервуары для водопровода окрашены в синий цвет. Расширительные баки для отопления обычно меньше и дешевле. Это связано с материалом мембраны — он должен быть нейтральным для водоснабжения, потому что вода в трубопроводе питьевая.

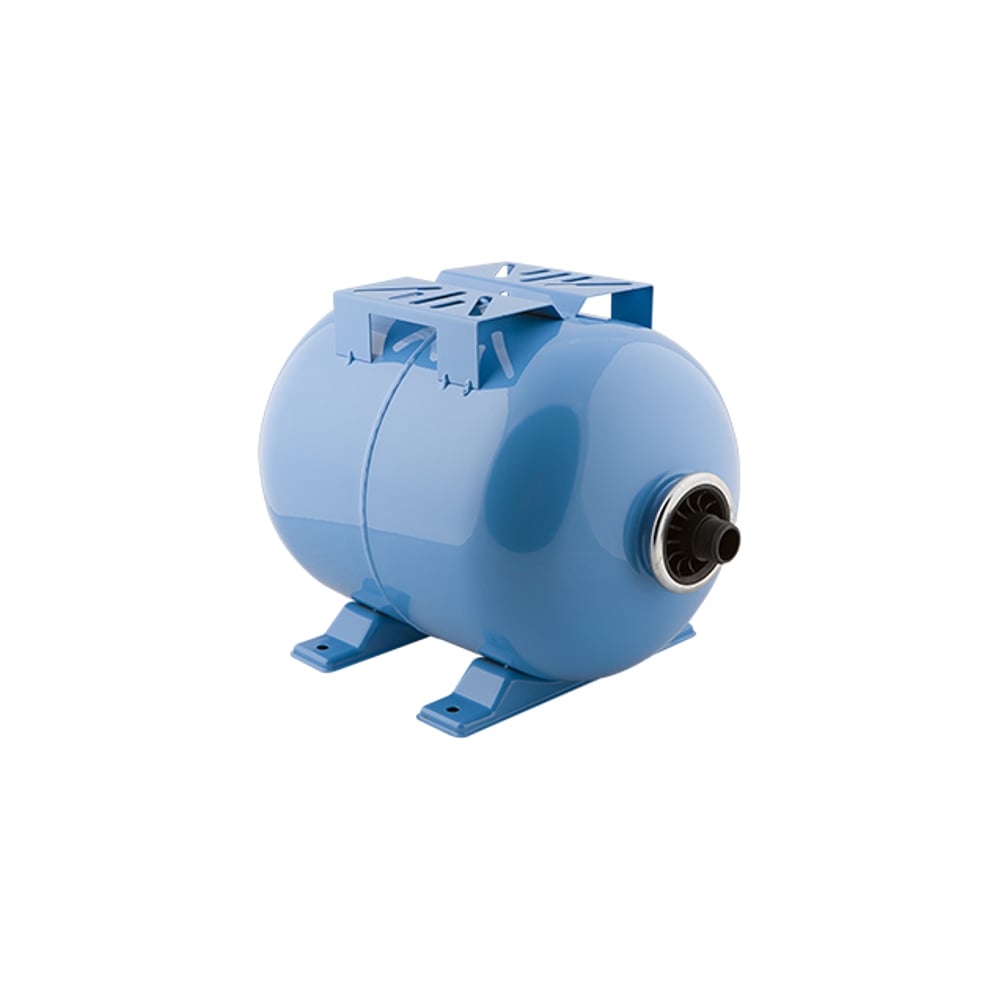

По типу размещения гидроаккумуляторы бывают горизонтальными и вертикальными. Вертикаль на ножках, у некоторых моделей есть пластины для подвешивания на стену. При самостоятельном создании систем водоснабжения частного дома чаще используются удлиненные вверх модели — они занимают меньше места.Подключение гидроаккумулятора этого типа стандартное — через выход 1 дюйм.

Горизонтальные модели обычно комплектуют насосными станциями поверхностными насосами. Затем на резервуар ставится насос. Получается компактно.

Принцип действия

Мембраны радиальные (в виде пластины) используются в основном в гироаккумуляторах для систем отопления. Для подачи воды внутрь в основном устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, внутреннее давление будет таким, которое установлено на заводе (1.5 атм) или которые вы устанавливаете сами. Включается насос, начинает закачивать воду в емкость, и груша начинает увеличиваться в размерах. Вода постепенно заполняет увеличивающийся объем, все больше и больше сжимая воздух, который находится между стенкой резервуара и мембраной. При достижении определенного давления (обычно для одноэтажных домов оно составляет 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. Когда вы открываете кран или другой поток воды, она идет из гидроаккумулятора. Он течет до тех пор, пока давление в баллоне не упадет ниже определенного значения (обычно около 1.6-1,8 атм). После этого включается насос, цикл повторяется снова.

Если расход большой и постоянный — наберите номер в ванной, например, — насос качает воду в пути, не перекачивая ее в резервуар. Бак начинает набирать номер после закрытия всех кранов.

За включение и выключение насоса при определенном давлении отвечает реле давления воды. На большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает оптимально. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Цистерны большого объема

Внутреннее устройство гидроаккумуляторов объемом от 100 литров немного отличается. Груша бывает разной — к туловищу крепится как сверху, так и снизу. С такой структурой можно бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выпускной патрубок, к которому можно подключить клапан для автоматического удаления воздуха.

Как выбрать объем бака

Объем бака вы выбираете произвольно.Нет никаких требований или ограничений. Чем больше объем бака, тем больше воды у вас будет в случае отключения и тем реже будет включаться насос.

При выборе тома стоит помнить, что объем, который стоит в паспорте, равен размеру всей емкости. Воды в нем будет почти вдвое меньше. Второе, что нужно учитывать, — это габаритные размеры резервуара. 100-литровый бак — вот такая приличная бочка — около 850 мм в высоту и 450 мм в диаметре.Ей и обвязке нужно будет где-нибудь найти место. Где-то в комнате идет труба от насоса. Там обычно устанавливают все оборудование.

Если вам нужны хоть какие-то ориентиры для выбора объема гидроаккумулятора, рассчитайте средний расход от каждой точки просадки (есть специальные таблицы или вы можете посмотреть в паспорте на бытовую технику). Все эти данные резюмируют. Получите возможные расходы, если все потребители будут работать одновременно.Затем подумайте, сколько и какие устройства могут работать одновременно, посчитайте, сколько воды в этом случае уйдет за минуту. Скорее всего, к этому времени вы примете какое-то решение.

Чтобы упростить задачу, скажем, что 25-литрового гидравлического бака достаточно, чтобы удовлетворить потребности двух человек. Он обеспечит нормальное функционирование очень маленькой системы: смесителя, раковины и маленькой. При наличии другой бытовой техники мощность необходимо увеличить. Хорошая новость в том, что если вы решите, что имеющегося бака вам недостаточно, вы всегда можете установить дополнительный.

Какое должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во второй перекачивается вода. Воздух в баллоне находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке объемом 24 литра и 150 литров оно одинаковое. Более-менее может быть максимально допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора к системе желательно проверить давление в нем. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление может упасть, поэтому контроль очень желателен. Давление в гироскопическом баке можно контролировать с помощью манометра, подключенного к специальному входу в верхней части бака (емкостью 100 литров и более) или установленного в нижней части в качестве одной из обвязочных частей.Временно для контроля можно подключить автомобильный датчик. Его погрешность обычно небольшая и ему удобно работать. Если это не так, можно использовать обычный для водопровода, но они обычно не отличаются точностью.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого в верхней части бака есть ниппель. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление повышается. Если необходимо его завести, ниппельный клапан сгибают каким-то тонким предметом, выпуская воздух.

Какое давление воздуха должно быть

Так какое должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники требуется давление 1,4-2,8 атм. Чтобы мембрана бака не порвалась, давление в системе должно быть немного выше давления бака — на 0,1-0,2 атм. Если давление в баллоне 1,5 атм, то давление в системе не должно быть ниже 1,6 атм. Это значение и ставят на реле давления воды, которое работает совместно с гидроаккумулятором.Это оптимальная обстановка для небольшого одноэтажного дома.

Если дом двухэтажный, давление придется повышать. Есть формула для расчета давления в гидробаке:

Ватм. = (Hmax + 6) / 10

Где Hmax — высота наивысшей точки перекачки воды. Чаще всего это душ. Измерьте (вычислите) на какой высоте относительно гидроаккумулятора находится его лейка, подставьте в формулу, вы получите давление, которое должно быть в баке.

Если в доме есть джакузи, все сложнее. Придется выбирать опытным путем — меняя настройки реле и наблюдая за работой точек водозабора и бытовой техники. Но при этом рабочее давление не должно превышать максимально допустимое для другой бытовой техники и сантехники (указано в технических характеристиках).

Как выбрать

Основным рабочим органом гидробака является мембрана.От качества материала зависит срок его службы. Лучшими на сегодняшний день считаются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса важен только в танках мембранного типа. В тех, в которых установлена ​​«груша», вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, а лучше — из нержавеющей стали

Что действительно важно в резервуарах с «грушами», так это фланец.Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если он будет всего 1 мм, примерно через полтора года эксплуатации в металле фланца появится дыра, резервуар потеряет герметичность и система перестанет работать. Причем гарантия составляет всего один год, даже при заявленном сроке службы 10-15 лет. Фланец портится обычно после окончания гарантийного срока. Заварить его нет возможности — металл очень тонкий. Приходится искать новый фланец в сервисных центрах или покупать новый бак.

Итак, если хотите, чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкой, но нержавеющей стали.

Подключение гидроаккумулятора к системе

Обычно в систему водоснабжения частного дома входят:

Манометр может присутствовать на этой схеме — для контроля давления в сети, но это устройство не обязательно. Его можно периодически подключать — для тестовых измерений.

С 5-контактной розеткой или без нее

Если насос поверхностного типа, аккумулятор обычно ставят рядом с ним.В этом случае обратный клапан ставится на всасывающий патрубок, а все остальные устройства устанавливаются одним пучком. Обычно они подключаются с помощью 5-контактной розетки.

Имеет клеммы разного диаметра, прямо под устройством крепления гидроаккумулятора. Потому что систему часто собирают на ее основе. Но в этом элементе совсем нет необходимости, и все можно соединить с помощью обычных фитингов и отрезков труб, но это более трудоемкая задача, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятиконтактного дросселя

Один дюйм его выходного штуцера намотан на бак — труба находится внизу. Реле давления и манометр подключаются к выходным отверстиям 1/4 дюйма. К оставшимся свободным дюймовым выводам подключают трубу от насоса и проводку к потребителям. Вот и все подключение гироаккумулятора к помпе. Если вы собираете водопровод с поверхностным насосом, можно использовать гибкий шланг в металлической обмотке (с дюймовой арматурой) — работать с ним проще.

Четкая схема соединений насоса и гидроаккумулятора — при необходимости используйте шланги или трубы

Как обычно, несколько вариантов выбираете вы.

Подсоедините гидроаккумулятор к погружному насосу таким же образом. Разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет никакого отношения. Ставится там, где от насоса выходят трубы. Подключение — один в один (см. Схему).

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им не хватает.В этом случае можно параллельно установить второй (третий, четвертый и т. Д.) Гидробак любого размера.

Перенастраивать систему не нужно, реле будет следить за давлением в баке, на котором оно установлено, а жизнеспособность такой системы намного выше. Ведь при выходе из строя первого аккумулятора второй заработает. Есть еще один положительный момент — две емкости по 50 литров стоят меньше одной емкости на 100.
