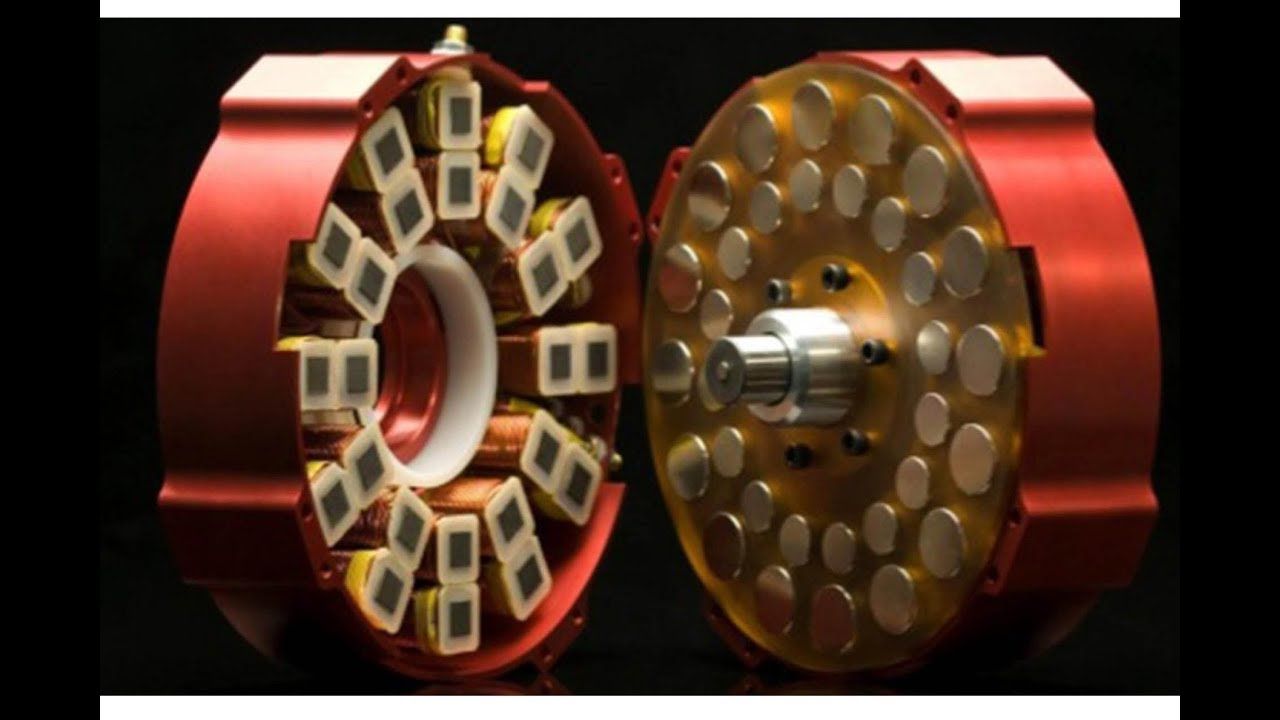

Генераторы на постоянных магнитах

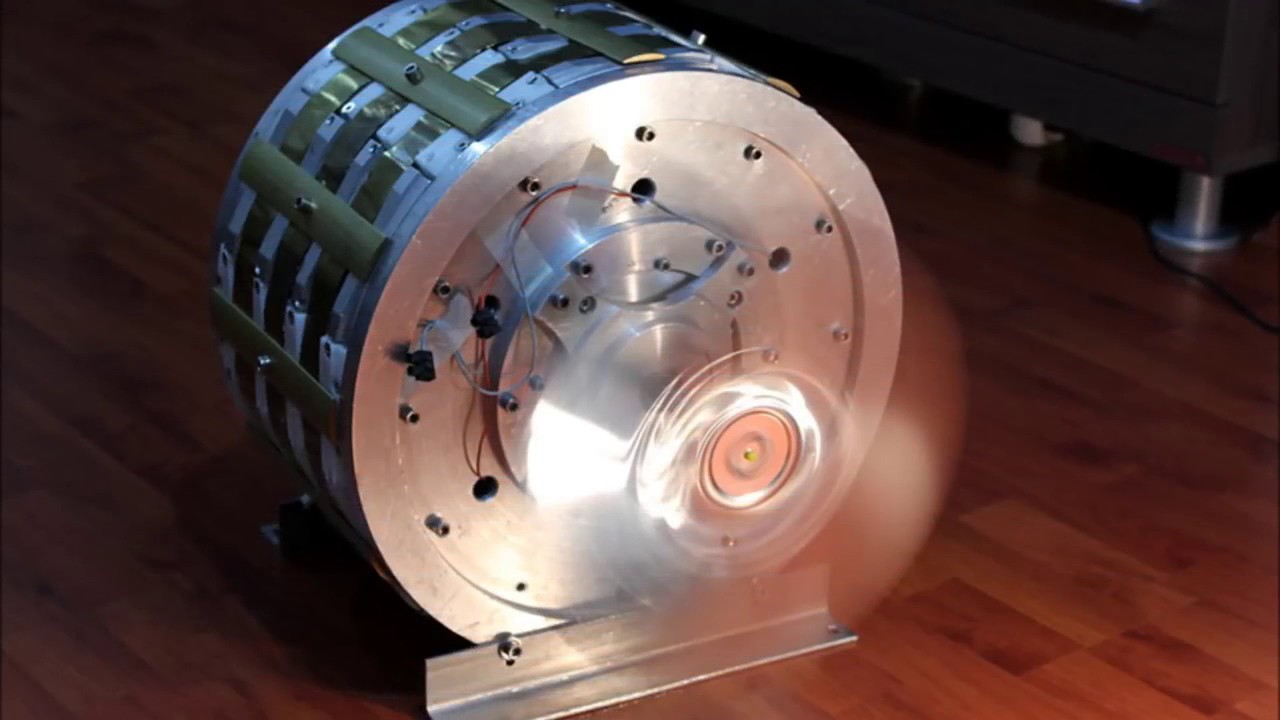

В последнее время большое внимание уделяется разработке и созданию генераторов с возбуждением от постоянных магнитов. Интерес к этому классу генераторов обусловлен их лучшими энергетическими показателями, простотой конструкции, большим сроком службы, надежностью, способностью работать при высоких частотах вращения в тяжелых условиях эксплуатации. Электрические машины с применением постоянных магнитов феррита бария FeBa и феррита стронция FeSr, а также магнитов ЮНДК появились в 30-е годы прошлого столетия. Невысокие удельные характеристики выпускаемых в то время постоянных магнитов ограничивали возможности по наращиванию мощности генераторов собранных на этих магнитах.
Разработанные в 80-90-е годы из нового материала постоянные магниты NdFeB получили широкое распространение в промышленном изготовлении генераторов на постоянных магнитах. В настоящее время многие мастера-исследователи собирают своими руками различные вариации генераторов, стоит только купить неодимовый магнит для генератора или найти его в неисправном электрооборудовании. Чаще всего для изготовления пробных образцов генераторов используют плоский магнит 30Х5 или 30Х10 мм, пластину 60х10х5 мм, магниты в форме бруска например: 40х10х10 мм, 100х15х15 мм.
Генератор — (лат. generator «производитель») прибор, преобразующий какой – либо вид энергии (химическую, тепловую, световую, механическую) в электрическую. В упрощенном виде в генераторе можно выделить следующие части:
а) индуктор — магнит или электромагнит, создающий магнитное поле;
б) якорь — обмотка, в которой при изменении магнитного потока возникает индуцированная ЭДС;
в) контактные кольца и скользящие по ним контактные пластинки (щетки), при помощи которых снимается или подводится ток к вращающейся части генератора.
Вращающаяся часть называется ротором генератора, а неподвижная часть его — статором.
Генератор на постоянных магнитах вырабатывает как переменный, так и постоянный ток.
Хотя в промышленности применяется главным образом переменный ток, генераторы постоянного тока используются в различных промышленных, транспортных и других установках — в электролизной промышленности, на судах, тепловозах и т. д. Генераторы постоянного тока могут быть выполнены с магнитным, электромагнитным возбуждением и комбинированным возбуждением. Для создания магнитного потока в генераторах первого и последнего типов используют также постоянные магниты.
По типу конструкции ротора различают синхронные и асинхронные генераторы.

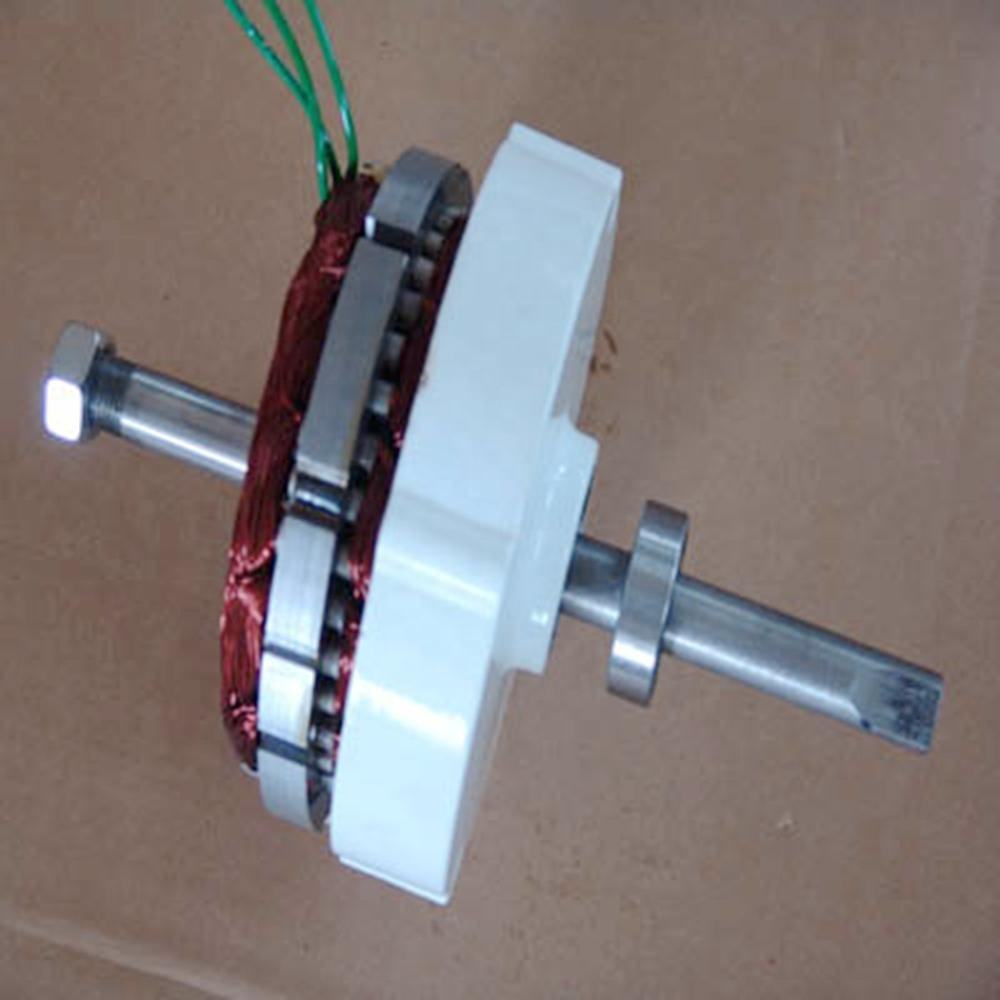

Синхронный генератор – механизм, работающий в режиме генерации энергии, в котором частота вращения магнитного поля стартера равна частоте вращения ротора. Ротор с магнитными полюсами создает вращающееся магнитное поле, которое пересекая обмотку стартера, наводит в ней ЭДС электродвижущая сила. В синхронном генераторе ротор выполнен в виде постоянного магнита. Число полюсов ротора может быть два, четыре и т.д., но обязательно кратно двум. В бытовых электростанциях чаще всего применяют ротор с двумя полюсами. Синхронный генераторы способны кратковременно выдавать ток в 3-4 раза выше номинального. Также синхронные генераторы оптимальны для подключения оборудования с высокими стартовыми токами. Опыт разработок синхронных генераторов с постоянными магнитами показал, что наибольший эффект достигается у генераторов с большими частотами вращения.
Асинхронный генератор работает в режиме торможения. В этом случае ротор вращается в одном направлении с магнитным полем стартера, но с опережением. Теоретически асинхронные генераторы на постоянных магнитах возможны, но на практике они редко изготавливаются. Также они имеют ряд недостатков: высокая себестоимость, зависимость от активно-индуктивного характера нагрузки; ненадежность работы в экстремальных нагрузках; зависимость выходного напряжения и частоты тока от устойчивости работы двигателя и т.д.

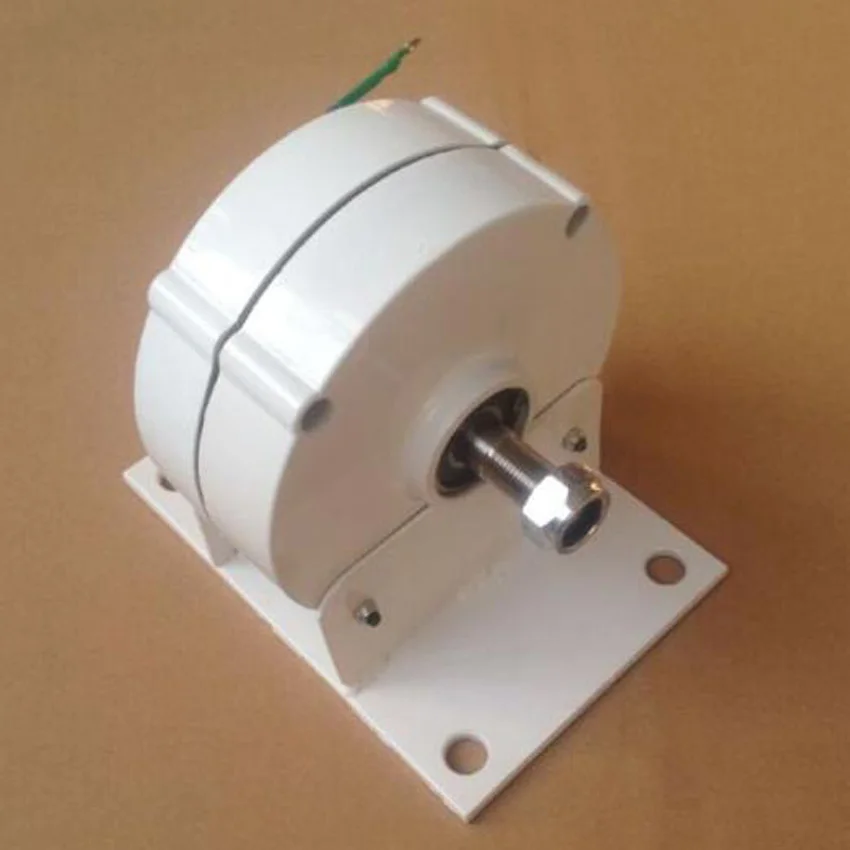

По типу первичного двигателя генераторы можно разделить на турбогенераторы, гидрогенераторы, двигатели внутреннего сгорания, ветрогенераторы, парогенераторы, то есть по виду двигателей, которые преобразуют природные энергетические ресурсы в механическую работу. Применение высокоэнергетических постоянных магнитов состава неодим-железо-бор позволило упростить конструкцию и значительно уменьшить размеры и вес генераторов, что послужило толчком к развитию малой ветроэнергетике, как в России, так и за рубежом.
Опыт проектирования, разработки, производства и эксплуатации генераторов с высококоэрцитивными постоянными магнитами показал их высокие технико-экономические характеристики, обоснованность и целесообразность их применения в системах электроснабжения. Особенностями параметров редкоземельных магнитов являются низкое значение магнитной проницаемости, высокое значение коэрцитивной силы по намагниченности от напряженности магнитного поля. Генераторы на неодимовых магнитах нашли применение в ветроэнергетике, автотранспорте, авиации, машиностроении и других областях.
Разработка генератора постоянного тока на неодимовых магнитах на магнитных подвесах
Работа выполнена при поддержке гранта РФФИ №16–08–00243 а
В статье рассмотрены перспективы создания высококоэрцитивных магнитов на основе редкоземельных магнитов.
Описан положительный опыт применения неодимовых магнитов в технике и быту разного вида конструкций магнитоэлектрических машин с возбуждением от постоянных магнитов. Показано, что их применение широко способствует утверждению альтернативной энергетики, дает возможность значительно улучшить экологическую нагрузку. А также было рассмотрено использование магнитных подшипников, их принцип действия, разновидности с отличиями друг от друга.
Ключевые слова: генераторы, постоянные магниты, магнитные подшипники.
Начнем с того, что такое генератор? Генератор — (лат. Generator «производитель») электрическая машина, преобразующая какой-либо вид энергии (химическую, тепловую, световую, механическую) в электрическую. В дальнейшем нас интересует преобразование механической энергии в электрическую.
В облегченном виде генератор можно представить, как: индуктор (магнит или электромагнит), якорь (обмотка, при изменении магнитного потока в которой возникает ЭДС), контактные кольца и скользящие по ним контактные пластинки (щетки), с их помощью снимается или подводится ток к вращающейся части генератора. Ротор — это вращающаяся часть генератора, а статор — неподвижная [1].
Работа генератора основана на использовании закона электромагнитной индукции, согласно которому в проводнике, движущемся в магнитном поле и пересекающем магнитный поток, индуцируется ЭДС.
Мир не стоит на месте и развивается. Увеличивается число новых разработок в электроэнергетике, которые требуют немалой электроэнергии и ее качества. Увеличивается количество электроприборов. Все это приводит с каждым годом к увеличению потребности в электроэнергии и в ее высоком качестве.
За последнее время приобрела большую популярность разработка и создание генераторов с возбуждением от постоянных магнитов. Дело в том, что у таких генераторов наилучшие энергетические показатели, долговечны, выдерживают высокую частоту вращения, а также обладают высокой надежностью [1].
В 30-х годах прошлого века появились электрические машины на постоянных магнитах феррита бария FeBa и феррита стронция FeSr, а также магнитов ЮНДК. Постоянные магниты имели низкие удельных характеристики, из-за этого и ограничивалась возможность по повышению мощности генераторов, изготовленных на этих магнитах [1].
В 80–90 годы были разработаны постоянные магниты из нового материала NdFeB (неодимовые магниты), получившие широкое распространение в промышленном изготовлении генераторов на постоянных магнитах [1].
Неодимовый магнит, который изготавливают из металлов редкоземельной группы, имеет трехкомпонентный состав. В него входят неодим (самый ценный, заменяется самарием, Sm), бор и железо. Но наибольшее распространение получили магниты, в составе которых 2 атома неодима (Nd), 14 — железа (Fe) и 1 — бор (В). Достоинство сплава — отсутствует кобальт, который достаточно дорогой. Недостаток — низкая коррозийная стойкость, следует покрывать защитными слоями из меди, цинка, никеля, хрома [2].
В 1982 году в Японии был впервые представлен постоянный магнит на основе формулы Nd2Fe14B, как совместная разработка автомобильной корпорации GeneralMotors и компании SumitomoCorporation. Эти компании смогли найти формулу идеального сплава, благодаря которому магниты приобрели исключительные эксплуатационные свойства [3].
В зависимости от используемой порошковой технологии магниты классифицируются на магнитопласты (прессованные и литые) и спеченные.
Наиболее перспективным способом является спекание исходного материала, а окончательные формы нарезаются в соответствии с требованиями заказчика к размерам. Что дает возможность изготовить магниты из данного материала практически любых форм и размеров [4].
Все это открывает широкую перспективу применения магнитов NdFeB в электромоторах, ветра генераторах, датчиках холла, медицинской технике и во многих других отраслях.
В настоящее время массовое производство неодимовых магнитов является одной из наиболее развитых, востребованных и перспективных отраслей.
Главный производитель на сегодня — Китай.
На ряду из редкоземельных магнитов с NdFeB существуют SmCo (Самарий-Кобальт). Они изготавливаются из сплавов близкими по составу к интерметаллическим соединениям SmCo5 или Sm2Co17. Данные магниты по сочетанию магнитных свойств (остаточной индукции Вr и коэрцитивной силы по намагниченности Нсм) занимают промежуточное место между магнитами Nd-Fe-B и ферритовыми. Их преимуществом перед магнитами из NdFeB является хорошая временная стабильность, отличная коррозионная устойчивость и используются в качестве альтернативы NdFeB, когда требуется работа при высоких температурах. В 5 раз большее значение магнитного произведения (ВН)макс перед ферритами и на порядок большая коэрцитивная сила по намагниченности перед магнитами из сплава ЮНДК [5].
SmCo магниты применяются в часовых механизмах, высококачественных звукодинамиках, автомобильных датчиках, компактных высокооборотных двигателях, и др.
Магниты изготавливаются на основе сплава Al-Ni-Co-Fe. В сравнении с ферритовыми магнитами имеют значительно большую индукцию насыщения и, следовательно, остаточную индукцию. Хоть и коэрцитивная сила магнитов системы ЮНДК значительно меньше ферритов, магнитная энергия их выше и произведение (ВН)макс достигается до 60–70 кДж/м³. Преимущества магнитов ЮНДК: высокая температурная стабильность в интервале температур до 550°С; значительно меньшая стоимость по сравнению с магнитами из Sm-Co [6].
Генератор на постоянных магнитах вырабатывает как переменный, так и постоянный ток.
Несмотря на то, что в промышленности зачастую применяется переменный ток, генераторы постоянного тока используются в различных промышленных, транспортных и других установках, в электролизной промышленности, на судах, тепловозах и т. д. Они могут выполняться с магнитным и комбинированным возбуждением, где также используются постоянные магниты для создания магнитного потока, и электромагнитным возбуждением.
Эксплуатация и производство генераторов с высококоэрцитивными постоянными магнитами показала их высокие технико-экономические параметры, резонность и уместность их применения в системах электроснабжения.
Особенностями параметров редкоземельных магнитов являются: низкое значение магнитной проницаемости, высокое значение коэрцитивной силы по намагниченности от напряженности магнитного поля [7].
Применение высокоэнергетических постоянных магнитов, состав которых неодим-железо-бор, позволило упростить конструкцию и значительно уменьшить размеры и вес генераторов, это было началом в развитии малой ветроэнергетики. Также генераторы на неодимовых магнитах стали применяться в автотранспорте, авиации, машиностроении и других областях [7].
Теорема (запрет) Ирншоу:
В системе тел, взаимодействующих посредством полей, потенциал которых изменяется обратно пропорционально расстоянию от источника, и не способных к изотропному вытеснению полей взаимодействия из занимаемого пространства, устойчивое равновесие невозможно.
Для решения данной проблемы в генераторах на постоянных магнитах используются постоянные магниты на магнитных подвесах.
Магнитный подшипник работает на принципе магнитной левитации ферромагнитных тел, (в частности роторов) в магнитном или электромагнитном полях из-за силы магнитного притяжения/отталкивания, создаваемого этими полями. Следствие этого является отсутствие контакта между поверхностями и нет необходимости в смазке. Такие подшипники обладают высокой надежностью за счет того, что могут работать в жестких условиях эксплуатации, при высоких/низких давлениях, криогенных температурах, на высоких скоростях. Также они экологичные, незначительное потребление энергии, за счет отсутствия соприкасающихся частей, соответственно и трения, работают длительное время, обладают низким уровнем вибрации [8].
Важнейший недостаток магнитных подшипников — зависимость от магнитного поля. Для предотвращения исчезновения магнитного необходимо обеспечить страховочные подшипники. Обычно это подшипники качения, которые могут выдерживать один или два отказа магнитных подшипников, после чего их необходимо заменить [8].
В зависимости от способа реализации различают: пассивные(на постоянных магнитах), магниторезонансные и активные магнитные подшипники. Активные магнитные подшипники уже получили определенное распространение, а пассивные подшипники (где магнитное поле создается высокоэнергетическими постоянными магнитами, например, NdFeB) только на стадии разработки [9].
Радиальные и осевые магнитные подшипники на постоянных магнитах (МППМ) (см. рис. 1, а и 1, б соответственно) могут исполняться по различным схемам. Одним из вариантов конструкции для МППМ является использование двух или более магнитных колец [10].
Рис 1. Магнитные подшипники на постоянных магнитах: а) радиальный; б) осевой
У таких подвесов так же имеются недостатки, такие как невозможность создания полного подвеса роторов только с их применением, что следует из теоремы Ирншоу.
Активные магнитные подшипники (АМП) — это управляемое электромеханическое устройство, в котором стабилизация положения ротора осуществляется силами магнитного притяжения, действующими на ротор со стороны электромагнитов. Напряжение или ток управления в обмотках этих электромагнитов регулируется системой автоматического управления по сигналам датчиков положения ротора. В системе управления может использоваться как аналоговая, так и более современная цифровая обработка сигналов [11].
Магниторезонансные подшипник (МРП) имеют принцип действия, основанный на применении электрической резонансной LC-цепи, которая реализует принцип саморегулирования положения подвешиваемого ротора относительно статорных электромагнитов. Простота конструкции такого подшипника обладает существенными недостатками: малая грузоподъемность, относительно малые зазоры, потери энергии на вихревые токи и перемагничивание и др. От сюда следует крайне редкого его применения [9].
Основное отличие МППМ от МРП и АМП заключается в том, что они не нуждаются в источниках электроэнергии, им не нужна система автоматического регулирования, которая составляет основную часть стоимости АМП.
Однако они имеют относительно низкую жесткость, которая не может изменяться. Достоинством же АМП является возможность реализации жесткости опор в широком диапазоне, что позволяет обеспечивать устойчивость движения ротора для заданных возмущающих динамических нагрузок.
На практике, исходя из разумного баланса между достоинствами и недостатками, часто применяются комбинированные магнитные подвесы, которые используют МППМ и АМП в различных конструктивных вариациях.
Литература:
- Магазин постоянных магнитов [электронный ресурс]. — URL: http://magnetmagazin.com/articles/117/ (дата обращения: 23.09.2016).
- «ЛЭПКОС», ИЦ «Северо-Западная Лаборатория» [электронный ресурс]. — URL: http://ferrite.ru/products/magnets/ndfeb/ (дата обращения: 23.09.2016).
- Магазин магнитов [электронный ресурс]. — URL: http://www.xn--24–8kcmzvj5b.xn--p1ai/page/istoriya-neodimovyh-magnitov (дата обращения: 23.09.2016).
- MAGSY [электронный ресурс]. — URL: http://www.magnity-magsy.ru/25250-neodymium-magnets-ndfeb (дата обращения: 23.09.2016).
- «ЛЭПКОС», ИЦ «Северо-Западная Лаборатория» [электронный ресурс]. — URL: http://ferrite.ru/products/magnets/smco/ (дата обращения: 23.09.2016).
- «ЛЭПКОС», ИЦ «Северо-Западная Лаборатория» [электронный ресурс]. — URL: http://ferrite.ru/products/magnets/alnico/ (дата обращения: 23.09.2016).
- Магазин магнитов [электронный ресурс]. — URL: http://www.xn--24–8kcmzvj5b.xn--p1ai/page/generatory-na-postoyannyh-magnitah (дата обращения: 23.09.2016).
- Подшипник RU [BearingRu] [электронный ресурс]. — URL: http://www.pkural.ru/tech/section124/ (дата обращения: 23.09.2016).
- Журавлев Ю. Н. Активные магнитные подшипники: Теория, расчет, применение // СПб.: Политехника, 2003. — 206 с.
- Мартыненко Г. Ю. Определение жесткостных характеристик радиальных магнитных подшипников на двух кольцевых постоянных магнитах // Вестник НТУ «ХПІ», Тем.
вип. «Динамика и мощность машин». — Харьков: НТУ «ХПІ». — 2007. — No 38. — С. 83–95. - SchweitzerG., BleulerH., TraxlerA. Activemagneticbearings. — Zurich: ETH, 1994. — 244 с.
вип. «Динамика и мощность машин». — Харьков: НТУ «ХПІ». — 2007. — No 38. — С. 83–95.Основные термины (генерируются автоматически): магнит, постоянная, подшипник, генератор, коэрцитивная сила, магнитное поле, магнитный поток, высокая надежность, магнитное притяжение, остаточная индукция.

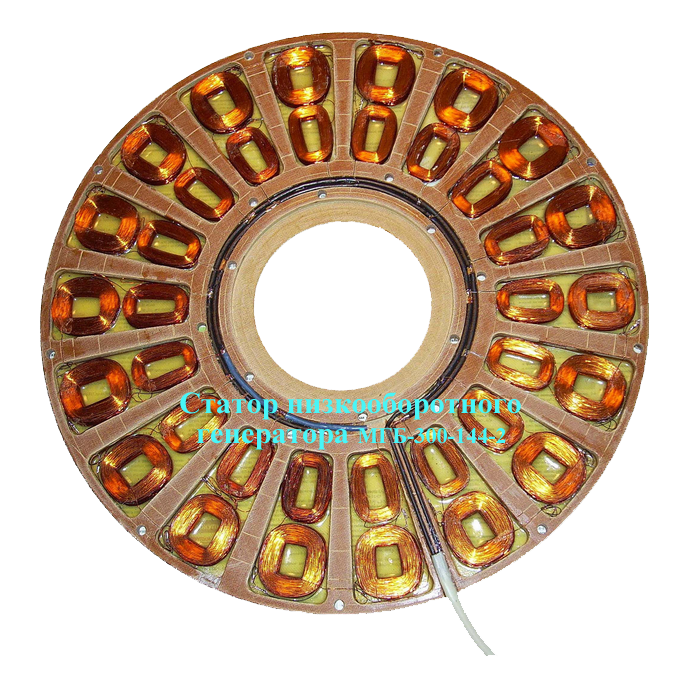

тихоходный генератор gs-3
Тихоходный генератор мощностью 3000 Вт, для комплектации ветро, гидроустановок.
При эксплуатации для производства энергии от миниГЭС без использования АКБ, возможна эксплуатация на мощности 7 кВт/час.
Детальное описание товара
Тихоходный генератор GS-3 Установленная мощность – 3000 Вт
Мы предлагаем:
- Индивидуальный подбор генератора под ваши задачи.
- Короткие сроки с момента подписания контракта, до отгрузки .
- Экологически чистые технологии, отсутствие вреда для людей и окружающей среды.
- Интегрированные решения.
ОПИСАНИЕ ТИХОХОДНОГО ГЕНЕРАТОРА (GS-3)
Трехфазный генератор переменного напряжения с возбуждением от постоянных магнитов. Номинальная мощность — 3000 Вт. Генератор рассчитан на продолжительный режим работы в ветрогенераторных установках как вертикального так и горизонтального типа. Возможно применение ветрогенератора для сооружения мини ГЭС.
Тихоходный генератор : GS-3
Номинальная мощность, Вт при эксплуатации на напряжение — 48 в | 3000 |
ЭДС генератора, В Eген= 48в на 50-65 об/мин
Оптимальное напряжение включения генератора (в) |
48 |
Напряжение | Переменное |
Количество фаз | 3 |
Число пар полюсов | 2p=15 |
Миниамльные обороты ротора зарядки АКБ, Об/мин | 55-65 |
Максимальные обороты ротора зарядк АКБ, Об/мин | 160-200 |
Габаритные размеры | |
Диаметр, мм | 608 |
Высота, мм | 250 |
Масса | |
Вес , кг | 80 |
Корпус генератора | |
Материал ротора усилен ребрами жесткости | Спец. |
Материал статора усилен ребрами жесткости | Спец.сталь |
Покраска | Эмаль ПФ |
Крепление | |
Крепление ротора | Шпилька М12 |
Крепление статора | Шпилька М10 |
сталь
- Гарантия на генератор – 12 месяцев
- Срок службы составляет не менее 15 лет.
Генератор требует одного профилактического осмотра в год, смазки подшипников, протяжки крепления статора, ротора к ступице
Система возбуждения PMG с постоянными магнитами
В настоящее время при производстве дизельных электростанций используются три варианта систем возбуждения: SHUNT, AREP и PMG.
Использование постоянных магнитов в конструкции альтернаторов позволяет модернизировать стандартную систему с самовозбуждением, где энергия возбуждения поступает от обмоток главного выхода, в систему с независимым возбуждением (использование дополнительного генератора с постоянными магнитами). Это позволяет улучшить характеристику напряжения во время работы с нелинейными нагрузками, где пусковые токи могут превышать номинальные до 6-7 раз, что особенно важно при запуске электрических асинхронных двигателей, погружных насосов, сварочных аппаратов и пр.
Стандартная система возбуждения, где в момент просадки напряжения при подключении дополнительной нагрузки автоматический регулятор напряжения (AVR) не получает достаточно питания, может позвонить работать только с перегрузками до 180% от номинальной мощности. При этом система возбуждения PMG благодаря регулировке тока возбуждения позволяет электрогенератору работать даже при коротком замыкании или с трёхкратными токовыми перегрузками.
Главной особенностью генераторов с системой возбуждения PMG является то, что питание катушки возбуждения и автоматического регулятора напряжения обеспечивается от независимого источника, а именно от дополнительного генератора с постоянным магнитом в качестве ротора, таким образом, питание возбуждения не зависит от нагрузки на основной статор.
Блок генератора с постоянным магнитом генерирует переменный ток, который регулятор использует как энергию возбуждения. Сам блок устанавливается на том же валу, что и основной альтернатор, на неведущей стороне привода генератора и подключается к регулятору напряжения.
Питание катушек возбуждения при использовании генератора возбуждения на постоянных магнитах (PMG) обеспечивается через автоматический регулятор напряжения. Регулятор контролирует и исправляет выходное напряжение генератора, создающее поле возбуждения, благодаря регулировке тока возбуждения. Точность регулировки обеспечивается тем, что регулятор контролирует среднее напряжение по фазам, а также определяет частоту вращения и автоматически снижает напряжение при её уменьшении. Именно это позволяет избежать избыточного возбуждения при низких оборотах и уменьшает нагрузку на двигатель. Для аварийного управления автоматический регулятор напряжения (AVR) может быть оснащён ручным регулятором, который также питается от генератора с постоянным магнитом.
При обслуживании и демонтаже альтернаторов с постоянными магнитами необходимо соблюдать особую осторожность, поскольку магниты достаточно сильные и могут повредить обмотку при касании статора.
Итак, подводя итог всего вышеперечисленного нужно сказать, что генераторы с системой возбуждения с питанием регулятора напряжения от дополнительного блока с постоянными магнитами имеет ряд значительных преимуществ по сравнению с другими системами возбуждения, главный из которых — возможность стабильно и надёжно работать в условиях значительных перегрузок и даже незначительных замыканий.
Переделка авто-генератора на магниты — как сделать пример

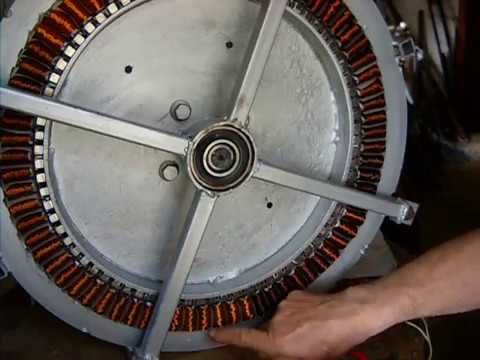

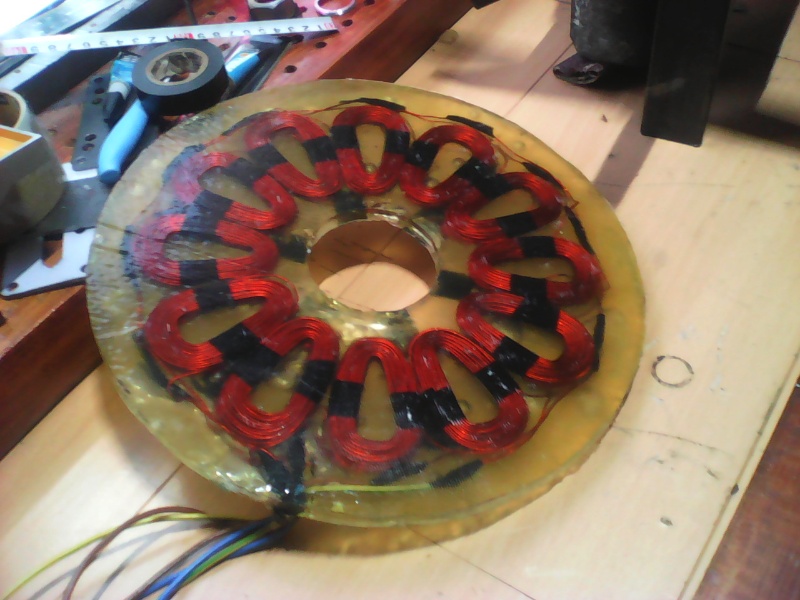

Многие, кто делает самодельные ветрогенераторы, часто генераторы для них изготавливают из автомобильных генераторов, причем от любых автомобилей, или даже тракторов и грузовиков. Все эти генераторы схожи по конструкции.
Есть конечно и необычные образцы с ротором на постоянных магнитах, или с пятифазной обмоткой статора, но в основном это классические трёхфазные генераторы с электро возбуждением.

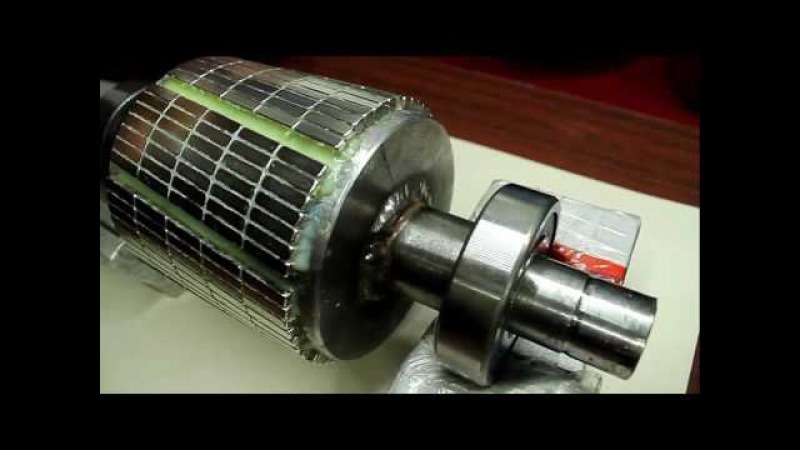

Перелелка генератора обычно заключается в перемотке статора более тонким проводом и изготовлении нового ротора на постоянных магнитах, так получаются оптимальные результаты, но трудности при перемотке и цена магнитов часто отпугивает от такой переделки.
>
Но генератор для ветряка можно сделать и малой кровью. К примеру на этих фото переделывался авто генератор Г250. Статор его имеет 18 катушек, по 6 на фазу, ротор 12-ти полюсной. При этом статор не перематывался и остался как есть с родным диодным мостом.
>

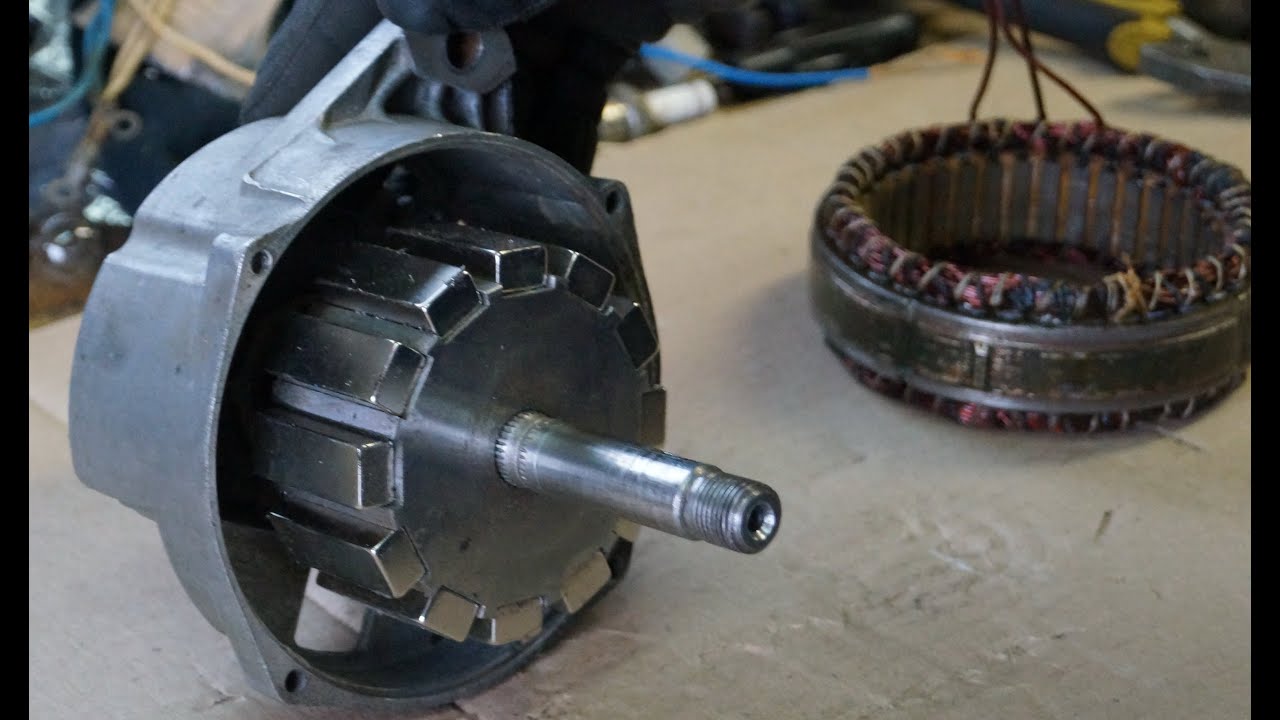

Переделке подвергся ротор генератора, но он тоже не протачивался и не изготавливался с нуля. Было решено просто в полюсах ротора высверлить отверстия под магниты.
>

Для ротора были куплены 12 круглых магнитов размерами 15*3 мм. На роторе размещены чередуясь полюсами.
>
>
После сборки генратор был опробован и покручен дрелью, примерно на 600-700 об/м генератор выдавал 16 вольт и 7,5 Ампер. Так-же подключенная лампочка на 60 ватт головного света автомобиля горела в полный накал. После этих данных было решено пробовать делать винт.
>
Для ветряка на основе этого генератора был сделан трехлопастной винт, но как оказалось от ветра много оборотов трудно получить, да и ветра сильного не наблюдается. Залипание есть небольшое, и на слабом ветру сам не стартует, если крутануть, то раскручивается сам, но как только остановится так и стоит.
А когда крутится с него никакого толку так-как напряжение всего 1-3 вольта, иногда до 5 вольт на слабом ветру. По этому было решено перемотать статор более тонким проводом, в общем эксперименты над генератором продолжаются, а так-же надо подумать о новом винте, который надо рассчитать с учетом новых параметров генератора.
