Ленточный фундамент с плитой по грунту — Про стройку и не только

19 Май by admin

Ленточный фундамент с плитой по грунту

Содержание статьи:

Устройство фундаментной плиты

Заливка плиты на ленточный фундаментФундаментная плита в отличие от основания ленты является относительно редко используемым типом несущего базиса. Устройство плитного фундамента достаточно простое, но заливка плиты требует строгого соблюдения технологий.

Чтобы получить надёжную и прочную монолитную плиту, нужно учесть целый ряд аспектов, а также произвести правильный расчёт и качественную подготовку грунта.

В данной статье содержится пошаговая инструкция заливки фундаментной плиты своими руками.

Технические особенности

Заливка плиты на ленточный фундамент Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Заливка плиты на ленточный фундамент Ленточный фундамент — оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

Заливка плиты на ленточный фундаментВ то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

  1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
  2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
  3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Заливка плиты на ленточный фундамент Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

  1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
  2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
  3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.Заливка плиты на ленточный фундамент
  4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
  5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Заливка основания-плиты

Заливка плиты на ленточный фундамент Устройство плитного основания

Несмотря на всю простоту плитного фундамента технология его устройства должна соблюдаться максимально чётко. Перед тем, как залить плиту под фундамент, следует ознакомиться с рядом нюансов, которые позволят получить действительно качественное и долговечное основание.

Ниже приведены инструкции, как правильно залить монолитную плиту-основание. Если частный застройщик желает произвести всю работу своими руками, пошаговое руководство окажет ему в этом неоценимую помощь.

Проектировка

Перед тем, как сделать фундамент, необходимо произвести технологические расчёты и создать проект будущей конструкции на бумаге.Заливка плиты на ленточный фундамент

Делается проект строительства с максимально полным учётом всех аспектов, которые могут оказать влияние на строительство и дальнейшую эксплуатацию основания. Допущенные в расчётах ошибки могут самым негативным образом сказаться на всём дальнейшем процессе строительства дома.

Заливка плиты на ленточный фундаментСреди основных факторов, которые необходимо учесть при составлении проекта, нужно особо отметить:

  • характеристики грунта: его прочность, высота подпочвенных вод, рельеф;
  • возможные внешние воздействия на основание: размыв дождевыми водами, давление сил пучения, усадка конструкции;
  • размеры постройки. Чем более массивное здание будет построено на монолитной плите, тем больше должна быть толщина плиты и более рационально распределена нагрузка по всей её площади.

При возведении небольших строений, таких как баня, гараж, лёгкий дачный домик, расчёт может производиться на глаз. Даже небольшого слоя армированного монолитного бетона будет достаточно, чтобы выдержать их вес. Но если на основании-плите будет сооружаться капитальное жилое строение, лучше всего обратиться за помощью к специалистам с инженерным образованием.

В связи со сложностью расчётов высока вероятность допустить в проектировании ошибки, исправить которые в дальнейшем будет очень трудно.

Подготовка участка

Заливка плиты на ленточный фундамент Разметку делают на выровненном очищенном участке

Данный этап работ включает в себя планировку участка, выемку и отсыпку грунта. Прежде всего, необходимо очистить участок строительства от растительности: спилить деревья и кустарник, выкорчевать пни. После этого следует снять верхний плодородный слой почвы, богатый органикой.

Органические включения, находящиеся в почве имеют свойство со временем перегнивать, в результате чего объём грунта уменьшается, поэтому плита, заливаемая поверх органики, рано или поздно оказывается в подвешенном состоянии, что не лучшим образом сказывается на её несущих способностях.

Заливка плиты на ленточный фундаментПосле удаления чернозёма нужно будет произвести планировку участка – выравнивание его в горизонтальной плоскости. Для этого обычно используется нивелир, посредством которого определяется горизонталь. Но, поскольку не у каждого владельца земли имеется данный инструмент, и далеко не все умеют им пользоваться, можно применить лазерный уровень.

Самую низкую точку основания будущей постройки берут за «ноль» и выравнивают по ней всю площадку. Можно также применить комбинированный метод выемки и отсыпки, когда выбранный в высокой части площадки грунт используют для поднятия её низкой части.

При заливке фундаментного основания использовать отсыпку нужно очень осторожно, так как насыпной грунт обладает низкими несущими способностями. Отсыпанную часть площадки следует тщательно утрамбовать во избежание просадки фундамента в этом месте после постройки.

Формирование защитной подушки

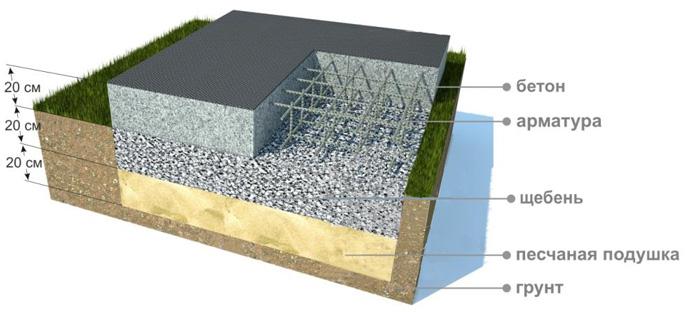

Заливка плиты на ленточный фундамент Песчано-гравийная подушка смягчит воздействие грунта на плиту

Следующим шагом создаётся многослойная защитная подушка, играющая роль буфера между бетонной заливкой и почвой. Поверх грунта отсыпается слой крупного песка, гравия или щебня толщиной 10-15 см. Он необходим для смягчения давления на бетонное основание со стороны сезонных сил пучения грунта.

Песчано-гравийная подушка после отсыпки трамбуется для большей плотности виброплитой или ручной трамбовкой в виде чурки с прикреплёнными к ней ручками. При возведении фундаментного основания на глинистых или болотистых почвах перед отсыпкой гравия грунт застилается геотекстилем, который предотвратит углубление защитного слоя в грунт.

Поверх гравия заливается защитная выравнивающая стяжка из «тощего» бетона – марок М-100 … М-200. Своё название данный раствор получил из-за малого процентного соотношения цемента по отношению к наполнителям.

Заливка плиты на ленточный фундамент

Заливка плиты на ленточный фундамент На слой гравия уложите слой утеплителя

Выше выравнивающей стяжки укладывается теплоизолирующий слой, предотвращающий промерзание черновых полов в зимнее время. Изготавливается он из пенопласта высокой плотности или экструдированного пенополистирола.

Между слоем утеплителя и песчано-гравийной подушкой сооружается слой гидроизоляции из рулонных материалов – рубероида или его современных аналогов. С помощью гидроизоляции останавливают проникновение сырости из почвы в слой утеплителя. Поверх теплоизолирующих материалов укладывается второй слой гидроизоляции, после чего производится непосредственное бетонирование опорной плиты.

Установка опалубки и армирование

Заливка плиты на ленточный фундамент Установите внутри опалубки металлический каркас

Опалубка для монолитной плиты по сравнению с опалубкой для ленточных фундаментов отличается простотой конструкции. По всему периметру будущего основания устанавливаются бортики из досок, которые закрепляются в вертикальном положении упорами. Внутри опалубки над слоем гидроизоляции устраивается объёмный армирующий каркас. Конструктивно он представляет собой две сетки из арматуры, расположенные одна над другой.

Сетки изготавливаются из стальной или стеклопластиковой арматуры. Для этих целей берут арматуру диаметром 10 – 16 мм, при этом желательно, чтобы нижняя сетка была сделана из более толстой арматуры, нежели верхняя.

Заливка плиты на ленточный фундаментМежду сетками и гидроизоляцией с одной стороны и поверхностью плиты – с другой, должен располагаться защитный слой бетона как минимум в 3-5 см. Поэтому под нижнюю сетку устанавливаются закладные из металла или камня, а верхняя сетка крепится так, чтобы заливаемая поверхность была выше её.

Размер ячеек сетки должен быть 2 х 2 или 3 х 3 см. Соединяться металлическая арматура между собой может посредством электросварки, либо связываться проволокой. Стеклопластиковая арматура крепится одна к другой при помощи специальных клипс. Верхняя сетка соединяется с нижней сеткой при помощи вертикальных стоек, в результате получается пространственная конструкция. Все подробности процесса монтажа смотрите в этом видео:

Заливка бетона

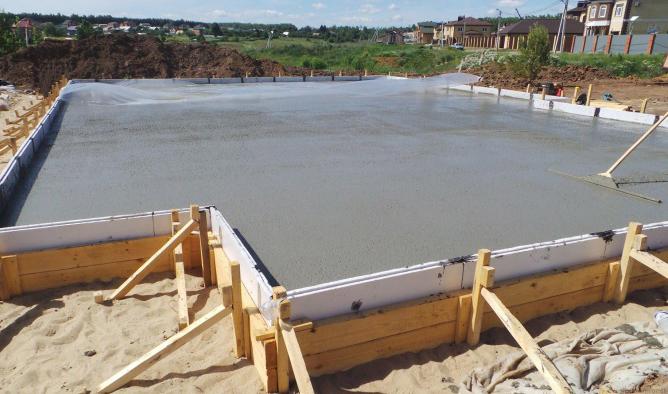

Заливка плиты на ленточный фундамент Залитый раствор уплотняется вибратором

Для заливки монолитного плитного фундамента применяется бетон марки не ниже М-200. При строительстве массивных зданий – например, жилых домов из кирпича или камня, оптимальным вариантом будет бетон марки М-300 – М-400. Сама технология заливки не представляет большой сложности – бетон заливается до нужного уровня и разравнивается.

При заливке обязательно должно производиться уплотнение раствора при помощи вибратора. Залитый бетон содержит в своём составе большое количество пузырьков воздуха, что делает его менее плотным, пористым, а это снижает общую прочность всей несущей конструкции.

Заливка плиты на ленточный фундаментВо время вибрирования бетонный раствор уплотняется, заполняет всё пространство внутри опалубки, пузырьки воздуха выходят из него, поднимаясь вверх.

Другой нюанс, который нужно соблюдать при бетонировании плитного основания – чтобы всё делалось без остановки, в один день. Если допустить высыхание одной части заливки, в этом месте, при дальнейшей работе, неизбежно образуется стыковочный шов. А он является тем самым «слабым звеном», способным ослабить монолитную плиту. О том, как применять глубинный вибратор, смотрите в этом видео:

Также при заливке плиты следует тщательно выравнивать её поверхность. В дальнейшем это значительно упростит отделочные работы, позволит сэкономить время и силы при монтаже чистовых полов.

Как видно из инструкции, сделать плитное основание для дома вполне доступно каждому человеку, даже не имеющему большого опыта строительных работ. Самое главное здесь – произвести правильный расчёт и тщательно соблюдать технологии строительства фундамента-плиты.

Заливка плиты на ленточный фундаментСтроительство плитного фундамента

Заливка плиты на ленточный фундаментКакой фундамент лучше для дома из бруса

Заливка плиты на ленточный фундаментКак залить фундамент под дом

Заливка плиты на ленточный фундаментКак сделать фундамент под кирпичный дом

Что такое монолитная плита на ленточном фундаменте? Отличный выбор для нестабильных грунтов

Заливка плиты на ленточный фундамент
При планировании строительства каркасного дома первым делом встает вопрос о выборе типа фундамента для будущего дома.

Среди многообразия выбора стоит обратить внимание на ленточный фундамент с монолитной плитой.

Этот тип фундамента при достаточном заглублении отлично подходит для строительства на плавающих, песчаных и торфяных грунтах – там, где другие типы не будут отличаться надежностью.

Общая информация

Заливка плиты на ленточный фундамент

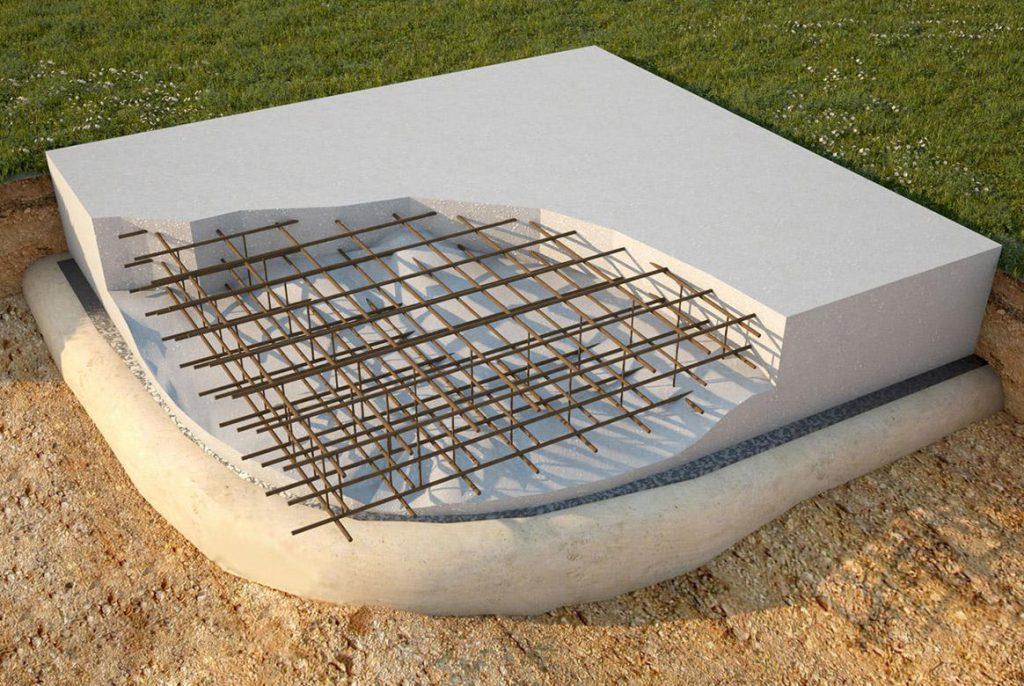

Монолитная плита на ленточном фундаменте представляет собой цельную железобетонную конструкцию, опирающуюся на основание ленточного типа по периметру.

При этом возможны варианты как с опорой плиты на грунт, так и без опоры. Во втором случае монолитная плита опирается на ленточное основание, напоминая фундамент с использованием плит перекрытия.

Что лучше: ленточный фундамент или монолитная плита? На вопрос ответить однозначно нельзя, потому что обе конструкции отлично взаимно дополняют друг друга.

При таком типе фундамента возможно обустройство цокольного этажа или подземного гаража под каркасным домом. Данная конструкция в обоих случаях позволяет связать фундамент ленточного типа в единое целое.

Монолитная плита на ленточном фундаменте применяется:

  • при строительстве зданий на нестабильных, «плавающих» грунтах. где применение фундамента другого типа нецелесообразно или невыгодно;
  • когда конструкция строения предполагает быть тяжелой. например, выполненной из кирпича или монолитного железобетона;
  • когда планируется сооружение единого цокольного этажа под всем зданием – монолитная плита на ленточном фундаменте будет незаменима для возведения перегородок в остальных помещениях.

Важно! При планировании фундамента с использованием монолитной плиты необходимо помнить, что максимальная длина ее пролета в висячем состоянии должна быть не более 6 метров без дополнительных опор.

Технология строительства

Дом без цокольного этажа

Заливка плиты на ленточный фундамент
Особенностью такого типа фундамента является то, что плита опирается на грунт всей площадью. создавая дополнительную опору для здания.

Монолитная плита на ленточном фундаменте своими руками сооружается путем заливки бетонной смеси в подготовленный котлован и включает в себя слой теплоизолирующего материала.

1. Первым делом сооружается ленточный фундамент шириной 40 см и глубиной от 40 до 70 см, в зависимости от типа грунта и климатических условий данной местности.

При монтаже арматурной сетки необходимо оставить торчащие вертикально концы арматуры диаметром 12–14 мм по всей длине ленточного фундамента через каждые 40–50 см. Они будут служить для связки фундамента – ленты и монолитной плиты.

Важно! Внешняя опалубка должна быть выше заливаемого фундамента на высоту будущей монолитной плиты – 20–25 см.

2. После того как ленточный фундамент застыл (1–2 недели), нужно удалить опалубку и подготовить все внутреннее пространство для будущей плиты. Вручную или экскаватором вырывается котлован глубиной 50–60 см. Дно котлована должно быть ровным .

3. Насыпается слой песка толщиной 15–20 см. Песок смачивается и тщательно утрамбовывается при помощи виброплиты до момента, пока на поверхности не будут оставаться следы от обуви.

4. На песок укладывается слой геотекстиля для предотвращения смешивания песка и щебня в процессе эксплуатации фундамента. Полосы геотекстиля необходимо сшить между собой специальной машинкой. По периметру котлована геотекстиль должен выступать на 40–50 см и заходить на ленточный фундамент.

5. Сверху насыпается щебень. толщина слоя которого должна быть не менее 20 см. Тщательно выравнивается и утрамбовывается по мере возможности. Слой щебня проливается цементным молоком таким образом, чтобы заполнить все пустоты и сверху оставался еще слой раствора в 3–5 см.

6. Получившийся пирог после застывания раствора покрывается слоем гидроизоляции. Все швы нужно тщательно пропаять горелкой или паяльной лампой.

Важно! Концы рулонной гидроизоляции должны заходить на торцы фундамента на 30-40 см.

7. Сверху укладываются листы теплоизолирующего материала. Его слой должен быть заподлицо с уровнем ленточного фундамента. Желательно использовать пеноплекс плотных марок. Стыки между листами утеплителя промазываются мастикой или пропениваются монтажным пистолетом .

8. Следующий этап – укладка арматурного каркаса. Прутья должны быть толщиной 12–14 мм, расстояние между прутьями – не более 20 см.

Сетка формируется в 2 слоя, расстояние между которыми – 10–15 см. Слои соединяются между собой поперечинами из отрезков арматуры. Снизу под сетку устанавливаются подставки таким образом, чтобы расстояние от нижнего ряда арматуры до утеплителя составляло 5–6 см.

Прутья обоих рядов арматуры жестко связываются с торчащими концами прутьев арматуры ленточного фундамента.

9. Производится заливка плиты. Процесс осуществляется равномерно по всей площади. Уровень выравнивается по внешней стороне опалубки, но с условием, что расстояние до верхнего ряда арматуры должно быть не менее 5 см.

Заливка плиты на ленточный фундамент
Полная кристаллизация бетона происходит за 28 суток. После этого можно начинать строительство дома. Заливка фундамента и плиты должна осуществляться одномоментно – не допускается промежуточного отвердевания слоев.

Важно! Перед монтажом монолитной плиты необходимо уложить все подземные коммуникации. Стыки с теплоизолирующим материалом нужно загерметизировать. Технология конструкции исключает обустройство внутренних коммуникаций после заливки бетона.

Дом с цокольным этажом

Заливка плиты на ленточный фундамент
Как залить монолитную плиту на ленточный фундамент, если здание планируется с цокольным этажом?

Технология изготовления такой монолитной плиты несколько сложнее, чем предыдущая, однако затрачивается меньшее количество материала вследствие меньшей толщины «пирога» конструкции.

1. Изготавливается ленточный фундамент. идентичный описанному ранее.

2. На уровне верхней границы фундамента устанавливается палуба. Она представляет собой единый горизонтальный щит, выполненный обычно из деревянных досок.

Снизу палуба подпирается деревянными брусками сечением 5*5 см и шагом 0,7–0,8 м. На брусках-стойках устанавливаются балки 10*5 см. Сверху на балки кладутся и закрепляются прогоны – бруски 5*5 см.

На них уже укладываются доски палубы толщиной не менее 2,5 см и крепятся саморезами или гвоздями.

Важно! Получившаяся конструкция должна быть устойчива и выдерживать достаточный вес.

3. В палубе прорезаются отверстия и укладываются подвальные коммуникации – трубы отопления, канализации, штробы для проводов. Здесь же монтируется люк для входа в цокольное помещение.

4. Вся площадь застилается полиэтиленовой пленкой для защиты от обезвоживания и герметизации щелей в палубе.

5. Монолитная плита ленточного фундамента: армирование – осуществляется таким же образом, что и в случае с монолитной плитой без цоколя.

6.Заливается бетонный раствор. равномерно вибрируется с помощью глубинных вибраторов. Утепление такого перекрытия осуществляется при монтаже пола первого этажа, либо непосредственно в цоколе.

Важно! Запрещается демонтаж опорных стоек и палубы до полной кристаллизации цемента, которая составляет 28 суток, во избежание деформации конструкции.

Устройство пола

В зависимости от назначения, личных предпочтений и климата, монолитный пол на ленточном фундаменте можно сделать различными способами .

Пол на лагах

Заливка плиты на ленточный фундамент
Что выполнить такое монолитное перекрытие на ленточном фундаменте, сначала на ровное основание укладывается слой гидроизоляции. Это может быть рубероид, битумная смесь или обычный плотный полиэтилен.

Затем, строго по уровню, устанавливаются деревянные лаги 15*5 см. Если помещение достаточно большое, по центру между лагами нужно поставить деревянные распорки во избежание деформации доски.

Все свободное пространство плотно заполняется утеплителем. Если используется минеральная вата, необходимо сверху утеплителя настелить пароизоляционную пленку. При использовании полимерных утеплителей в этом нет необходимости.

Сверху на лаги нашивается фанера толщиной 16 мм или половая рейка.

Наливной пол

Заливка плиты на ленточный фундамент
На монолитную плиту настилается гидроизоляционная пленка. Сверху – слой полимерного утеплителя, желательно пенопласт или пеноплекс плотных марок.

Стыки между плитами тщательно промазываются или пропениваются.

На утеплитель наливается цементная стяжка толщиной 3–5 см с применением армирующей сетки. На такое основание можно уложить плитку, керамогранит или наливные полы.

При такой конструкции можно легко реализовать теплые полы. уложив их в цементную стяжку.

Пол сразу на плиту

При реализации технологии монолитной плиты без цоколя, когда теплоизоляция уже включена в пирог самого основания. можно класть полы прямо на плиту, предварительно уложив слой гидроизоляции и специальную тканевую прослойку, цель которой – выравнивать мельчайшие неровности плиты .

Монолитная плита на ленточном фундаменте: технология гласит, что на такую прослойку с помощью клея можно укладывать как керамическую плитку, так и ламинат и паркетную доску.

Преимущества и недостатки

Заливка плиты на ленточный фундамент
Плюсы конструкции фундамент МЗФЛ плита:

  • простота монтажа – можно выполнить в одиночку;
  • надежность и долговечность – срок службы до 100 лет;
  • противостояние грунтовым и наземным водам;
  • независимость от подвижек грунта;
  • возможность обустройства цокольного этажа;
  • нет необходимости постройки пола первого этажа.
  • высокая стоимость материалов;
  • невозможность проложить дополнительные подземные коммуникации без существенных демонтажных работ.

В некоторых случаях возможно сооружение комбинированных типов оснований: свайно- и столбчато-ленточные фундаменты. Перед началом строительства всегда необходимо выполнять расчёт ленточного основания .

Полезное видео

Как выглядит комбинированный фундамент: монолитная плита + лента, наглядно представлено на видео ниже:

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах. Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Плиты ленточных фундаментов: перекрытия из панелей и пол по грунту

Ленточный фундамент стал популярным для строительства малоэтажных зданий из-за простой технологии и низкой стоимости работ. Он представляет собой замкнутый контур из железобетона, который расположен по периметру несущих стен.

Но если вы решите сделать в доме бетонный пол, то столкнётесь перед выбором, каким способом это устроить: залить бетонный пол на грунте или сделать плиты ленточных фундаментов самонесущими конструкциями.

МЗЛФ и пол по грунту

Перекрытия из панелей

Чтобы сэкономить деньги на внутренней засыпке, многие используют для перекрытий преднапряженные плиты с круглыми пустотами. Это оптимальный вариант по соотношению цена/качество, но если вы положите их на ленточный фундамент, и наглухо закупорите пространство внутри, то со временем там скопится влага из почвы .

Поэтому нужно обязательно предусмотреть в таком случае сквозную вентиляцию. Для этого фундамент должен выступать над землей на высоту 40-50 сантиметров, чтобы зимой снег не закрывал вентиляционные отверстия.

На фото показан пример перекрытий спустя 6 лет, сделанных по такой технологии без вентиляции. Как вы видите, на месте примыкания к фундаменту видна ржавчина от арматуры, так как это самая уязвимая часть плиты.

Ржавчина на перекрытиях из-за нарушения технологии

Стоит учитывать, что чаще цоколь находится на гораздо меньшей высоте, и сделать вентиляционные отверстия у вас не получиться, или они будут закрыты зимой.

Пол по грунту

Если в доме не планируется подвала, то более надежным, но дорогим вариантом будет сделать пол по грунту. Грубо говоря, внутрь фундамента будет залита монолитная плита. В этом случае пол в доме будет прочным и можно будет сделать подогрев.

При этом важно сделать, чтобы ленточный фундамент или плита не были жестко связаны между собой. Иначе со временем одно из оснований даст усадку, появятся трещины и перепады высот.

Инструкция по прослойке бетонной плиты для пола

Обратите внимание!
Внутреннюю засыпку грунта обязательно нужно делать послойно по 20-30 см.
Только такая толщина позволит хорошо уплотнить слой с помощью с помощью трамбовки 100-150 кг.

  • Чтобы уплотнить грунт нужно нанести поверх него слой щебня фракцией 40-60 мм. Если это в помещении будет высокая нагрузка, то нужно использовать мелкий щебень фракцией 10-20 мм. Обязательно нужно потом пройтись трамбовкой по нему, чтобы нижний слой щебня вошел в грунт.

  • Следующим слоем будет бетонная подготовка. Она нужна в качестве основания для гидро-пароизоляции. Если класть её прямо на щебень, то во время работ строители повредят её герметичность.
  • Пароизоляцию нужно уложить с нахлестом на стены. Если не сделать этого слоя, то влага из грунта попадет в конструкцию чистового пола и сконденсируется там.
  • Далее укладывается утеплитель для фундамента. Для этого хорошо подходит экструдированный пенополистирол, из-за своего низкого водопоглощения, высокой долговечности и прочности на сжатие.

Совет!
Чтобы защититься от проникновения холода с торцов, нужно закрепить утеплитель с нахлестом на стены.
Он послужит демпфером для стяжки.

  • Стяжка пола делается с армированием сварочной сеткой 100*100 сечением 3 мм. Если стяжка делается в высоконагруженном помещении, например в гараже, то сетка должна быть 50*50 сечением 4 мм, и толщина стяжки не менее 10 см.
  • Последним этапом будет финишное покрытие пола. Это может быть любой материал: плитка, керамогранит, ламинат, линолеум и т.д.

Прослойка плиты по грунту с использованием теплого пола

Чтобы лучше разобраться в данной технологии, рекомендуем посмотреть видео в этой статье.

Можно ли сэкономить

Такой ленточный фундамент с плитой внутри будет дорогим, но соблюдая эту технологию, вы обеспечите своему дому высокую долговечность и надежность.

Как же можно сэкономить на строительстве?

В первую очередь можно заменить пароизоляцию обычной полиэтиленовой пленкой. Но обязательно нужно укладывать её в два слоя. Однако стоит учитывать, что полиэтилен достаточно нежный материал, и его легко повредить при строительных работах.

Если слой внутренней засыпки у вас меньше 20 сантиметров, можно уплотнить грунт с помощью глины. Так вероятность порвать пленку об щебень при монтаже у вас пропадет.

Примечание!
Стоит учитывать, что полиэтилен не даст хорошей пароизоляции, и влага все равно будет проникать внутрь.

Песчаная подушка под плиту

Далее укладывается теплоизоляция и делается армированная стяжка пола, как в прошлом варианте.

Экономный вариант не рекомендуется использовать в помещениях, где планируется укладывать дорогое напольное покрытие, чтобы не испортить его.

Популярные ошибки

Наиболее встречающейся ошибкой является нарушение очередности пирога плиты или использование других материалов. Многие просто не понимают предназначение каждого слоя.

Например, если вы вначале положите слой геотекстиля, а потом слой щебня, от такой прослойки не будет толку. Геотекстиль не даст хорошо уплотнить почву щебнем из-за своей плотности, при этом он не будет обеспечивать паро- и гидроизоляцию.

Также нельзя использовать в этом случае в качестве наполнителя для повышения уровня керамзит. У него высокая водопоглощаемость, и когда вы зальете его бетонной стяжкой, он впитает влагу, и бетон будет сохнуть гораздо дольше времени. По этой же причине его нельзя использовать в качестве утеплителя. Есть гораздо более эффективные материалы, которые не впитывают влагу.

Заключение

Таким образом, вы можете сделать своими руками надежный бетонный пол в своем доме, который будет опираться на грунт. Для этого будет достаточно низкого фундамента 20-30 см над землей. Особенно это актуально, если используются готовые низкие ФЛ плиты ленточного фундамента.

Источники: http://kakfundament.ru/plitnyj/svoimi-rukami-poshagovaya-instrukciya-2, http://ochag.online/konstrukciya/fundament/lentochnyj/monolitnyj/plita-na-lente.html, http://ofundamentah.com/vidy/lentochnij/210-plity-lentochnyx-fundamentov



Source: 1pofundamentu.ru

Что такое монолитная плита на ленточном фундаменте? Отличный выбор для нестабильных грунтов

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
При планировании строительства каркасного дома первым делом встает вопрос о выборе типа фундамента для будущего дома.

Среди многообразия выбора стоит обратить внимание на ленточный фундамент с монолитной плитой.

Этот тип фундамента при достаточном заглублении отлично подходит для строительства на плавающих, песчаных и торфяных грунтах – там, где другие типы не будут отличаться надежностью.

Общая информация

Фото 2
Монолитная плита на ленточном фундаменте представляет собой цельную железобетонную конструкцию, опирающуюся на основание ленточного типа по периметру.

При этом возможны варианты как с опорой плиты на грунт, так и без опоры. Во втором случае монолитная плита опирается на ленточное основание, напоминая фундамент с использованием плит перекрытия.

Что лучше: ленточный фундамент или монолитная плита? На вопрос ответить однозначно нельзя, потому что обе конструкции отлично взаимно дополняют друг друга.

При таком типе фундамента возможно обустройство цокольного этажа или подземного гаража под каркасным домом. Данная конструкция в обоих случаях позволяет связать фундамент ленточного типа в единое целое.

Монолитная плита на ленточном фундаменте применяется:

  • при строительстве зданий на нестабильных, «плавающих» грунтах, где применение фундамента другого типа нецелесообразно или невыгодно;
  • когда конструкция строения предполагает быть тяжелой, например, выполненной из кирпича или монолитного железобетона;
  • когда планируется сооружение единого цокольного этажа под всем зданием – монолитная плита на ленточном фундаменте будет незаменима для возведения перегородок в остальных помещениях.

Важно! При планировании фундамента с использованием монолитной плиты необходимо помнить, что максимальная длина ее пролета в висячем состоянии должна быть не более 6 метров без дополнительных опор.

Технология строительства

Дом без цокольного этажа

Фото 3
Особенностью такого типа фундамента является то, что плита опирается на грунт всей площадью, создавая дополнительную опору для здания.

Монолитная плита на ленточном фундаменте своими руками сооружается путем заливки бетонной смеси в подготовленный котлован и включает в себя слой теплоизолирующего материала.

1. Первым делом сооружается ленточный фундамент шириной 40 см и глубиной от 40 до 70 см, в зависимости от типа грунта и климатических условий данной местности.

При монтаже арматурной сетки необходимо оставить торчащие вертикально концы арматуры диаметром 12–14 мм по всей длине ленточного фундамента через каждые 40–50 см. Они будут служить для связки фундамента – ленты и монолитной плиты.

Важно! Внешняя опалубка должна быть выше заливаемого фундамента на высоту будущей монолитной плиты – 20–25 см.

2. После того как ленточный фундамент застыл (1–2 недели), нужно удалить опалубку и подготовить все внутреннее пространство для будущей плиты. Вручную или экскаватором вырывается котлован глубиной 50–60 см. Дно котлована должно быть ровным.

3. Насыпается слой песка толщиной 15–20 см. Песок смачивается и тщательно утрамбовывается при помощи виброплиты до момента, пока на поверхности не будут оставаться следы от обуви.

4. На песок укладывается слой геотекстиля для предотвращения смешивания песка и щебня в процессе эксплуатации фундамента. Полосы геотекстиля необходимо сшить между собой специальной машинкой. По периметру котлована геотекстиль должен выступать на 40–50 см и заходить на ленточный фундамент.

5. Сверху насыпается щебень, толщина слоя которого должна быть не менее 20 см. Тщательно выравнивается и утрамбовывается по мере возможности. Слой щебня проливается цементным молоком таким образом, чтобы заполнить все пустоты и сверху оставался еще слой раствора в 3–5 см.

6. Получившийся пирог после застывания раствора покрывается слоем гидроизоляции. Все швы нужно тщательно пропаять горелкой или паяльной лампой.

Важно! Концы рулонной гидроизоляции должны заходить на торцы фундамента на 30-40 см.

7. Сверху укладываются листы теплоизолирующего материала. Его слой должен быть заподлицо с уровнем ленточного фундамента. Желательно использовать пеноплекс плотных марок. Стыки между листами утеплителя промазываются мастикой или пропениваются монтажным пистолетом.

8. Следующий этап – укладка арматурного каркаса. Прутья должны быть толщиной 12–14 мм, расстояние между прутьями – не более 20 см.

Сетка формируется в 2 слоя, расстояние между которыми – 10–15 см. Слои соединяются между собой поперечинами из отрезков арматуры. Снизу под сетку устанавливаются подставки таким образом, чтобы расстояние от нижнего ряда арматуры до утеплителя составляло 5–6 см.

Прутья обоих рядов арматуры жестко связываются с торчащими концами прутьев арматуры ленточного фундамента.

9. Производится заливка плиты. Процесс осуществляется равномерно по всей площади. Уровень выравнивается по внешней стороне опалубки, но с условием, что расстояние до верхнего ряда арматуры должно быть не менее 5 см.

Фото 4
Полная кристаллизация бетона происходит за 28 суток. После этого можно начинать строительство дома. Заливка фундамента и плиты должна осуществляться одномоментно – не допускается промежуточного отвердевания слоев.

Важно! Перед монтажом монолитной плиты необходимо уложить все подземные коммуникации. Стыки с теплоизолирующим материалом нужно загерметизировать. Технология конструкции исключает обустройство внутренних коммуникаций после заливки бетона.

Дом с цокольным этажом

Фото 5
Как залить монолитную плиту на ленточный фундамент, если здание планируется с цокольным этажом?

Технология изготовления такой монолитной плиты несколько сложнее, чем предыдущая, однако затрачивается меньшее количество материала вследствие меньшей толщины «пирога» конструкции.

1. Изготавливается ленточный фундамент, идентичный описанному ранее.

2. На уровне верхней границы фундамента устанавливается палуба. Она представляет собой единый горизонтальный щит, выполненный обычно из деревянных досок.

Снизу палуба подпирается деревянными брусками сечением 5*5 см и шагом 0,7–0,8 м. На брусках-стойках устанавливаются балки 10*5 см. Сверху на балки кладутся и закрепляются прогоны – бруски 5*5 см.

На них уже укладываются доски палубы толщиной не менее 2,5 см и крепятся саморезами или гвоздями.

Важно! Получившаяся конструкция должна быть устойчива и выдерживать достаточный вес.

3. В палубе прорезаются отверстия и укладываются подвальные коммуникации – трубы отопления, канализации, штробы для проводов. Здесь же монтируется люк для входа в цокольное помещение.

4. Вся площадь застилается полиэтиленовой пленкой для защиты от обезвоживания и герметизации щелей в палубе.

5. Монолитная плита ленточного фундамента: армирование – осуществляется таким же образом, что и в случае с монолитной плитой без цоколя.

6.Заливается бетонный раствор, равномерно вибрируется с помощью глубинных вибраторов. Утепление такого перекрытия осуществляется при монтаже пола первого этажа, либо непосредственно в цоколе.

Важно! Запрещается демонтаж опорных стоек и палубы до полной кристаллизации цемента, которая составляет 28 суток, во избежание деформации конструкции.

Устройство пола

В зависимости от назначения, личных предпочтений и климата, монолитный пол на ленточном фундаменте можно сделать различными способами.

Пол на лагах

Фото 6
Что выполнить такое монолитное перекрытие на ленточном фундаменте, сначала на ровное основание укладывается слой гидроизоляции. Это может быть рубероид, битумная смесь или обычный плотный полиэтилен.

Затем, строго по уровню, устанавливаются деревянные лаги 15*5 см. Если помещение достаточно большое, по центру между лагами нужно поставить деревянные распорки во избежание деформации доски.

Все свободное пространство плотно заполняется утеплителем. Если используется минеральная вата, необходимо сверху утеплителя настелить пароизоляционную пленку. При использовании полимерных утеплителей в этом нет необходимости.

Сверху на лаги нашивается фанера толщиной 16 мм или половая рейка.

Наливной пол

Фото 7
На монолитную плиту настилается гидроизоляционная пленка. Сверху – слой полимерного утеплителя, желательно пенопласт или пеноплекс плотных марок.

Стыки между плитами тщательно промазываются или пропениваются.

На утеплитель наливается цементная стяжка толщиной 3–5 см с применением армирующей сетки. На такое основание можно уложить плитку, керамогранит или наливные полы.

При такой конструкции можно легко реализовать теплые полы, уложив их в цементную стяжку.

Пол сразу на плиту

При реализации технологии монолитной плиты без цоколя, когда теплоизоляция уже включена в пирог самого основания, можно класть полы прямо на плиту, предварительно уложив слой гидроизоляции и специальную тканевую прослойку, цель которой – выравнивать мельчайшие неровности плиты.

Монолитная плита на ленточном фундаменте: технология гласит, что на такую прослойку с помощью клея можно укладывать как керамическую плитку, так и ламинат и паркетную доску.

Преимущества и недостатки

Фото 8
Плюсы конструкции фундамент МЗФЛ плита:
  • простота монтажа – можно выполнить в одиночку;
  • надежность и долговечность – срок службы до 100 лет;
  • противостояние грунтовым и наземным водам;
  • независимость от подвижек грунта;
  • возможность обустройства цокольного этажа;
  • нет необходимости постройки пола первого этажа.

Минусы:

  • высокая стоимость материалов;
  • невозможность проложить дополнительные подземные коммуникации без существенных демонтажных работ.

Полезное видео

Как выглядит комбинированный фундамент: монолитная плита + лента, наглядно представлено на видео ниже:

Выводы

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах. Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Пол по грунту. Ленточный фундамент. Утеплённая отмостка



Пол по грунту. Ленточный фундамент. Утеплённая отмостка

<< Другие технологические схемы

Стены кирпич:

Пол по грунту + мелкозаглубленный ленточный фундамент + утеплённая отмостка + стены кирпич

Стены газобетон:

Пол по грунту + мелкозаглубленный ленточный фундамент + утеплённая отмостка + стены газобетон

Стены кирпич + ленточный фундамент на буронабивных сваях:

Пол по грунту + ленточный фундамент на буронабивных сваях + утеплённая отмостка + стены кирпич

Стены кирпич + ленточный фундамент на буронабивных сваях:

Пол по грунту + ленточный фундамент на буронабивных сваях + утеплённая отмостка + стены газобетон

Мы не рекомендуем устраивать тонкую фундаментую плиту с «рёбрами» жёсткости. Во-первых, ЭППС почти гарантированно будет смят под рёбрами (где давление больше). Во-вторых, плиту делают очень тонкой, всего 10 см. С учётом того, что засыпка под плитой со временем осядет (появится зазор), у такой плиты крайне низкая несущая способность. Базовая (максимальная) расчётная нагрузка такой плиты около 400 кг/м2 без учёта веса самой плиты (250 кг/м2), стяжки, напольного покрытия, перегородок, статических (мебель, техника) и динамических (люди, животные) нагрузок (ещё 300 кг/м2)… К слову, у обычной «пустотки» (толщина 220 мм) максимальная расчётная нагрузка 800 кг/м2 без учёта собственного веса. За вычетом вышеуказанных нагрузок запас около 200 кг/м2. Вместо тонкой плиты (если грунты позволяют) лучше сде­лать ленточный фундамент мелкого заглубления, и к нему пол по грунту («отвязан» от фундамента и не имеет минусов тонкой плиты).




Плиты ленточного фундамента: монолитные, как залить

Для возведения построек с небольшой этажностью применяются разные технологии заливки монолитных плит. Так, конструкцию можно устанавливать на готовый ленточный фундамент или после затвердевания ленты на опалубку. Первый вариант предусматривает наличие «перевернутой чаши», а второй делает стяжку независимой от стен и основания.

плита на ленточный фундамента

Преимущества и недостатки

Заливка плиты на ленточный фундамент является традиционным решением, у которого есть масса достоинств. Однако подобный проект требует немалых финансовых вложений. Чтобы снизить расходы, не жертвуя эксплуатационными свойствами и прочностью основания, строители стали применять монолитные чашеобразные конструкции, которые устанавливаются в перевернутом виде на ребра жесткости.

Среди плюсов плитных фундаментов на ленте следует выделить:
  1. Повышенную прочность. Она обеспечивает надежную устойчивость и неподвижность несущих стен.
  2. Уменьшенный расход из-за отсутствия лишнего расхода материалов.
  3. Широкий выбор вариантов ленты, которые позволяют найти качественное решение для разных условий.
  4. Возможность обустройства подвала.
  5. Совместимость с разными типами почвы, включая слабонесущую.

Еще к плюсам ленточного основания следует отнести простоту монтажа и высокую скорость выполнения работ. Но, кроме преимуществ, технология имеет существенные недостатки. К ним относится ряд сложностей при монтаже узлов инженерных систем, поэтому возникает необходимость организации дополнительного пространства для их установки.

Для устранения проблемы можно воспользоваться вариантом дублирующих канализационных и водопроводных систем, которые устанавливаются непосредственно под плитой и используются в случае засорения основного водопровода.

монолитная упрочненная плита поверх ленточного фундамента

Технология строительства дом без цокольного этажа

Плиты ленточного фундамента в проекте «дом без цокольного этажа» опираются на почву всей площадью, что обеспечивает дополнительную опору для постройки. Для возведения такой конструкции используется метод заливки бетонной смеси в котлован с последующей укладкой теплоизолятора.

В первую очередь нужно возвести ленточный фундамент шириной 40 см и глубиной 40-70 см. Точные показатели глубины определяются типом почвы и климатическими условиями региона.

Если устанавливается арматурная сетка, необходимо оставить несколько вертикальных концов арматуры толщиной 12-14 мм по всей длине основания через 40-50 см. Их задача заключается в надежной связке ленты с монолитной плитой.

Внешнюю опалубку делают на 20-25 см выше основания. После застывания фундамента (в большинстве случаев этот процесс занимает 1-2 недели) понадобится убрать опалубку и подготовить место под будущую плиту. Используя экскаватор или ручной инструмент, нужно вырыть котлован на 50-60 см. Дно углубления делается максимально ровным.

Дальше необходимо насыпать слой песка. Его толщина варьируется от 15 до 20 см. Песчаную смесь важно предварительно намочить водой и утрамбовать виброплитой.

толщина плитного фундамента

Дальше на песке размещается геотекстиль, который будет изолировать песок от смешивания со щебнем при эксплуатации фундамента. Полосы сшиваются между собой с помощью специального оборудования, а по периметру котлована геотекстиль выступает на 40-50 см.

Поверх этих слоев высыпается щебень. Его толщина должна составлять не меньше 20 см. Слой нужно утрамбовать и выровнять, а потом пролить цементным молоком, чтобы избавиться от неровностей и пустот.

Образованный пирог покрывается гидроизолирующим слоем после застывания. Дальше производится укладка теплоизолирующих листов. В качестве теплоизолятора лучше использовать пеноплекс плотной марки.

На следующем этапе производится укладка армированного каркаса и заливка плиты. Для кристаллизации бетонной смеси может понадобиться 1 месяц. По истечении этого времени можно переходить к основной работе — монтажу дома.

Засыпка под плиту

Монолитная плита на ленточном фундаменте предусматривает выполнение засыпки однородным материалом. Это может быть речной песок, не содержащий в своем составе глины и прочих компонентов, которые удерживают воду.

Существуют разные варианты засыпки — только песок или песок со щебнем. Последний способ обеспечивает повышенную плотность трамбовки нижнего слоя, поскольку наличие острых граней способствует эффективному уплотнению песка. Поверхность выравнивается 5-сантиметровым слоем песка.

Опалубка

Одним из этапов заливки плиты на ленточный фундамент своими руками является сборка опалубки. Она представляет собой деревянную коробку, установленную на 10-15 см выше бетонного покрытия. При монтаже опалубки важно быть максимально точным, чтобы не допустить появления зазоров. Внешнюю часть крепят с помощью опорных брусков и наклонных упоров, которые предотвращают выдавливание щитов.

Если нужно создать опалубку для плиты с цоколем, перед началом работы возводится палуба. Для этого производится монтаж системы опорных балок, ригелей и других упрочняющих деталей, гарантирующих высокую надежность фиксации.

Поверх палубы закрепляют полиэтиленовую пленку, она нужна для герметизации конструкции и защиты от вытекания бетонной смеси.

опалубка для монолитного фундамента

Армирование

Для армирования фундаментов на основе монолитной плиты понадобится подготовить большое количество разных материалов. Рабочие стержни фиксируют на дистанции до 20 см друг от друга. Всего нужно два слоя армированной решетки, которая размещается на расстоянии 10-15 см. Чтобы следить за правильностью геометрии стержней, необходимо закрепить подставки.

Нужно ли утеплять пол

Утепление напольного покрытия является полезной и важной процедурой, которая исключает проблему скопления влаги и промокания бетонной поверхности. Однако реализация такой задачи требует немалых финансовых вложений, поскольку понадобится утеплить все покрытие водонепроницаемым материалом. В его качестве используется особый пеноплекс толщиной 20 см.

Применять вместо экструдированного пенополистирола простые материалы нельзя, поскольку они не могут справиться с большими нагрузками и дают быструю усадку, снижая надежность плиты.

схема ленточно-плитного фундамента

Заливка плиты

Заливка плиты выполняется равномерным образом. Чтобы предотвратить любые сложности, необходимо обустроить подвижный лоток для подачи бетона. Его можно соединить с миксером и наносить ровным слоем.

Чтобы упростить процесс подачи бетона, важно предусмотреть возможность подхода техники с разных сторон. Выполняя заливку, следует учитывать уровень верхнего слоя стержней арматуры.

Слой бетона должен подниматься на 5 см выше остальной конструкции. Чтобы упростить процесс заливки и сопутствующих мероприятий, следует закрепить систему трапов.

Завершив заливку, поверх покрытия наносят полиэтиленовое полотно, которое обеспечит надежную изоляцию от ультрафиолетовых лучей. В течение первых дней нужно поливать бетон водой, чтобы исключить образование трещин при изменениях влажности материала.

Для затвердевания бетонной смеси понадобится 28 дней.

монтаж монолитного фундамента

Технология для дома с цокольным этажом

Если ленточный фундамент на монолитной плите будет использоваться для возведения дома с цокольным этажом, технология монтажа будет отличаться. Сам проект окажется сложнее, однако расходы материала будут снижены.

Для начала строители занимаются изготовлением ленточных фундаментов по аналогичным принципам. На уровне верхней границы монтируется палуба, которая является единым горизонтальным щитом из деревянных досок.

В нижней части палубы подбирают бруски сечением 5х5 см и шагом 0,7-0,8 м. На брусках нужно установить балки, а сверху закрепить прогоны. В конструкции палубы проделываются отверстия и размещаются коммуникационные элементы. Еще производится монтаж люка.

Всю площадь покрывают полиэтиленом, который будет способствовать защите от обезвоживания и образования щелей.

Плиту перекрытия дополнительно армируют, придерживаясь описанной раньше технологии. Дальше производится заливка бетонного раствора с последующим выравниванием вибрационным оборудованием. Утепление производится на этапе монтажа или в цоколе.

залитый плитный фундамент

Устройство пола

Разбираясь, как залить плитный фундамент для дома с цоколем, необходимо рассмотреть разные варианты устройства.

Пол на лагах

Для обустройства подобного перекрытия в первую очередь нужно закрепить гидроизолирующий слой. В его качестве используется рубероид, битумная смесь или полиэтилен.

Дальше по уровню закрепляют деревянные лаги. Если постройка обладает просторными размерами, в центральной части можно закрепить деревянные распорки, которые предотвратят деформацию доски.

Свободную площадь заполняют утеплителем. Если применяется минеральная вата, то в качестве дополнительного слоя будет использоваться пароизоляционная пленка. Поверх лагов закрепляется фанера толщиной 16 мм.

пол на деревянных лагах

Наливной пол

Этот вариант укладки плит требует предварительного закрепления гидроизоляционной пленки на плите. Сверху крепят полимерный утеплитель. Это может быть пенопласт или пеноплекс.

Места стыков обрабатываются герметиком и закрываются пеной. На утеплителе размещается цементная стяжка толщиной 3-5 см с последующим армированием.

Пол сразу на плиту

Эта технология закрепления пола на ФЛ тоже требует укладки гидроизоляционного слоя и тканевого покрытия для выравнивания любых неровностей и дефектов. Поверх такой плиты можно размещать разные отделочные материалы, включая керамическую плитку, ламинат и паркетную доску.

Обустройство плитных фундаментов в Москве пользуется большим спросом. У технологии есть масса преимуществ, включая простоту монтажа, надежность и долговечность, устойчивость к любым воздействиям, а еще комфорт эксплуатации. К минусам можно отнести ряд финансовых вложений на покупку материалов и инструментов. Еще после закрепления плиты отсутствует возможность прокладывания подземных коммуникаций без демонтажа.

Плита пола по грунту

Во-первых, в подавляющем количестве случаев подпол в домах не имеет адекватной вентиляции, соответствующей строительным нормам. Это означает, что подпол будет являться резервуаром для накопления радиактивного газа радона, о котором мы подробно говорили в соответствующей главе. Недостаток воздухообмена и неправильная эксплуатация подпола в зимний период (закрывание вентиляционных продухов) ведет к увеличению влажности в подпольном пространстве и, следовательно к возрастанию риска повреждения деревянных перекрытий биологическим факторами, а бетонных  - химическими факторами коррозии бетона.

Во-вторых, наличие  подпольного пространства означает значительное увеличение площади теплопотерь дома в холодное время года, особенно если учесть традиционно недостаточную толщину утеплителя в полу (10-15 см вместо 20 см) при дачном строительстве в России.
Какой же тип перекрытия избавляет домовладелца от перечисленных выше проблем?  Обратимся к зарубежному опыту. В Скандинавии, США и Австралии  до 90% домов современной постройки имеют энергоэффективные  полы по грунту. Существует два основных вида таких полов: в одном случае устраивается лежащая на песчаной утрамбованной подушке монолитная плита перекрытий, связанная с ленточным фундаментом (или сама плита является фундаментом), а в другом случае плавающая плита пола не связана с фундаментом и опирается лишь на грунтовую засыпку.

Какими преимуществами обладает данный вид перекрытий:

  • При наличии гидроизоляции под плитой и засыпке подпольного пространства обеспечивается хорошая защита от диффузии почвенных газов в помещение.
  • Подпольному пространству не требуется вентиляция, в нем не скапливается влага.
  • Грунт в подпольном пространстве и сама бетонная плита пола служат термальной массой (аккумулятором тепла), что особенно актуально для зданий со стенами низкой теплоемкости (каркасные дома) как в холодный, так и в жаркий сезоны.
  • Бетонный пол является удобной основой и термальной массой для системы отопления «теплый  пол».
  • Через грунт здание получает «даровое» геотепло в холодный период времени.
  • Теплоизоляция засыпным грунтом и тепло из здания снижает промерзание подлежащих грунтов зимой, и снижают вероятность повреждения фундамента морозным пучением.
  • Коммуникации, проложенные в засыпке под полом, не нуждаются в дополнительном утеплении.
  • Бетонный пол, исполненный из архитектурного бетона, не требует никаких дополнительных напольных покрытий, так как имеет эстетичный внешний вид.
Засыпка внутреннего пространства ленточного фундаментом грунтом, утепление и  гидроизоляция на стадии подготовки к устройству железобетонной плиты перекрытия.

Кратко рассмотрим особенности устройства бетонных полов по грунту:
Все внутренние поверхности малозаглубленного ленточного фундамента должны быть покрыты слоем гидроизоляции. С грунта внутри контура ленточного фундамента должен быть снят плодородный слой, удалены корни, камни и мусор. Поверхность грунта должна быть выровнена. На грунт укладывается высокопрочная EPDM пленка, края ее заводятся на боковые стенки фундамента как минимум на 15 см и приклеиваются. Внутреннее пространство ленточного фундамента засыпается песком слоями по 20 см с тщательной трамбовкой каждого слоя. Сверху утрамбованный песок выравнивается и укрывается слоем гидроизоляции (цельный кусок EPDM пленки или два слоя полимерной пленки с нахлестами 30 см на стыках и проклейкой стыков).
Внимание! На радоноопасных территроиях нельзя использовать полиэтиленовую пленку из-за ее высокой проницаемости для почвенного газа радона. Лучше для защиты дома от поступления радиоактивного почвенного газа радона использовать поливинилхоридные, поливинилацетатные, поликарбонатные пленки.

В зависимости от режима  отопления и поставленных целей либо укладывается слой утеплителя (экструдированный пенополистирол), либо не укладывается.  Поверх отливается связанная с лентой фундамента или несвязанная с ним монолитная бетонная плита.
В случае устройства связанной с фундаментом монолитной  бетонной плиты, толщина ее составляет 12-15 см. Арматурный каркас выполняется из двух слоев вязаной (d12) или сварной арматурной сетки (d10-d12). Размер ячейки сетки при толщине плиты до 15 см устанавливается от 100 на 100 мм до 200 на 200 мм [пункт 8.3.6 СП 52-101-2003]. Арматурные сетки должны быть смещены в нижнюю (растянутую) часть плиты. При устройстве плавающего пола, плита изолируется от ленты фундамента прокладкой из утеплителя толщиной 30-50 мм. Относительно тонкая плавающая плита, отливаемая из пескобетона, армируется сварной арматурной сеткой в один уровень и двумя дополнительными слоями (над и под стальной сеткой) арматурной стеклосетки. Толщина плиты составляет 8-10 см. Арматурная сетка смещена в нижнюю (растянутую) зоны плиты.
Для бетонирования используется тяжелый или легкий (на пористых заполнителях – керамзит) бетон класса не ниже B12,5 (М150).
Английские рекомендации предусматривают следующие толщины элементов пола по грунту: плавающая плита 15 см, утеплитель – минимально 6 см (для английского утеплителя Kingspan теплопроводностью 0,022Вт/м×°К, для сравнения – теплопроводность отечественного Пеноплекса 0,031 Вт/м×°К, а американского Roofmate (Dow) 0,029 Вт/м×°К), стяжка поверх утеплителя – 7,5 cм. Верхняя стяжка должна быть изолирована от стен прослойкой из утеплителя толщиной минимум 2 см.

Схема устройства цокольного перекрытия и полов по грунту в доме с ленточным фундаментом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
