Плиты ленточного фундамента: монолитные, железобетонные
Занимаясь строительством, следует выполнять все технологические требования, потому что от этого зависит продолжительность эксплуатационного периода вашего объекта. Основание ленточного типа, как правило, устраивается из плит по первому либо цокольному этажу. Своей конструкцией плиты ленточного фундамента придают ему дополнительную прочность, равномерно распределяя нагрузочные воздействия. Монолит из плит перекрытия на ленточном фундаменте в этом случае выполняет функции пола нижнего этажа.
Области использования
С таким вариантом фундаментного основания есть возможность устроить цокольный ярус либо подземную автостоянку под каркасным сооружением. Конструкция в любом случае позволит соединить ленточную фундаментную основу в одно целое.
Монолитную плиту на ленточном фундаменте используют:
- для возведения объектов по нестабильным, «плавающим» почвенным составам, где установка другого фундамента окажется невыгодной или нецелесообразной;
- в случаях, если конструктивные особенности объекта предполагают большой вес. К примеру, строительство будет вестись из кирпичного или железобетонного материала;
- если планируется построить общий цокольный уровень под всем объектом, то ленточный фундамент с монолитной плитой окажется оптимальным вариантом для сооружения межкомнатных перегородок.
Решив строить фундаментную основу с железобетонной плитой, помните, что наибольшее значение длины пролета в висячем положении без добавочных опорных элементов не должно превышать шести метров.
Особенности конструкции

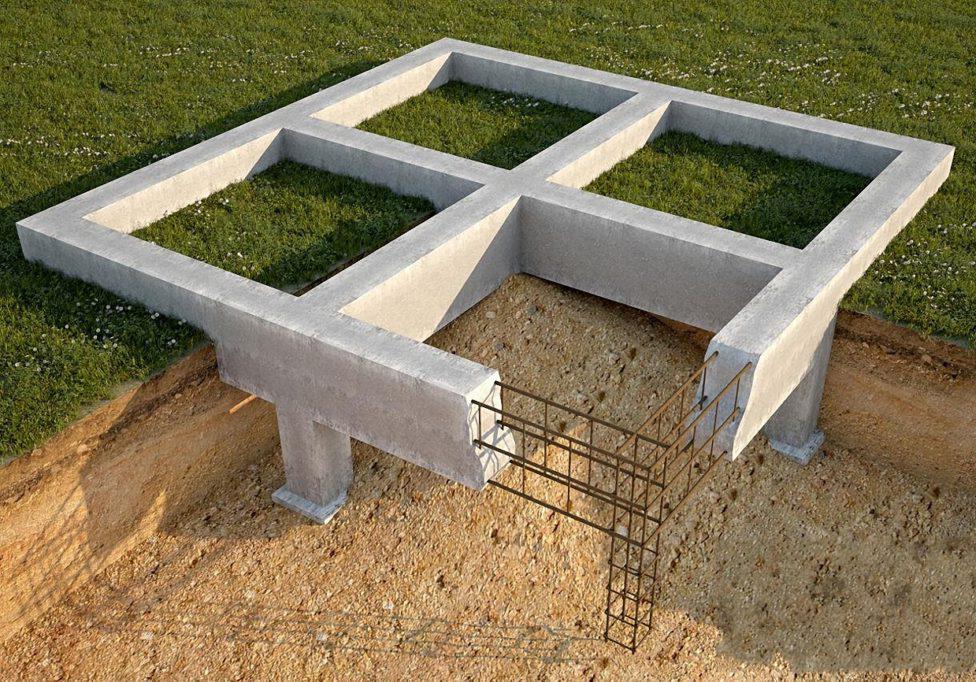

Ленточная основа представляет собой железобетонный элемент, залитый по всему периметру объекта. Закладка ее осуществляется под каждую наружную стену, сечение остается одинаковым по всему периметру.
Основание в виде ленты бывает монолитным либо сборным.
Монолитная лента устраивается методом заливки раствора в опалубку. Сборное основание представляет постройку из готовых блочных камней, изготовленных в заводских условиях. Основными недостатками сборного сооружения являются перевозка, погрузочно-разгрузочные работы и установка блоков.
По степени нагрузки ленточные основания классифицируют на заглубленные и мелкозаглубленные, исполненные по периметру здания.
Плита железобетонная под ленточный фундамент считается основанием монолитного типа, закладывается по площади всего объекта. Монолит достигается методом заливки бетонного раствора в опалубочную конструкцию. Главное свойство такого основания – понижение давления здания на почву, обеспечение устойчивости объекта.
Чтобы возвести такую конструкцию, необходимо учесть особенности защиты от деформирований локального характера, движения грунтового основания при различных температурах.
Основными требованиями такой технологии являются соблюдение параметра толщины плиты, структуры, устройства гидроизоляционного слоя и утепления.
Преимущества и недостатки
Если фундамент возводится в виде комбинации «лента плюс плита», это позволяет достичь определенных достоинств, присущих обоим фундаментным типам.
Достоинствами ленточно-плитного фундамента являются:
- надежность, продолжительный эксплуатационный период, хороший показатель прочности;
- плита на ленточном фундаменте выдерживает значительные нагрузочные усилия;
- монтажные работы не вызывают сложностей, все работы выполняются своими силами;
- строительные работы ведутся на любом почвенном составе;
- плиты заливаются по техническим условиям, определенным ГОСТом 13580 85.
Отметим определенные «минусы» такого основания:
- строительные работы подразумевают значительные трудовые затраты;
- необходим большой объем стройматериалов, что влечет за собой финансовые расходы;
- подвальное или цокольное помещение не проектируются. Если своевременно не учесть укладку коммуникационных линий, в дальнейшем такие работы будет выполнить проблематично;
- началу строительных работ комбинированного фундамента, состоящего из ленты и плиты, предшествуют серьезные расчетные действия.
Этапы выполнения работ
Рассмотрим, как залить плиту на ленточный фундамент. Для реализации данного типа основания имеется два способа:
- с устройством цокольного уровня. В данном случае основная часть нагрузки приходится на ленту, установленную по периметру. Плита на ленточном фундаменте главным образом выполняет роль перекрытия нулевого этажа. Строительная схема выглядит следующим образом: на площадке готовится котлован, дно засыпается слоем ПГС, выставляется опалубка под ленточный фундамент, готовится армированный пояс, выполняется бетонирование. Бетон набирает прочность в течение четырех недель, после чего выставляется сплошная палуба, опирающаяся на ленточные края. В качестве дополнительной фиксации снизу ее подпирают брусками. По сути, это начальный слой, и заливать его необходимо с учетом массы материалов. В палубе устраивают колодцы для организации проходов и прокладки коммуникационных сетей. После этого устанавливается каркас из арматурных прутьев, выполняется бетонирование. Данный вариант достаточно сложный, подразумевает наличие должного опыта. Порой процесс ускоряют, выполняя укладку плит на ленточный фундамент плиты перекрытия с соблюдением допустимого расстояния между ними;
- без цокольного уровня. Внутреннее пространство ленты полностью засыпается песком, по которому заливается плита. Сроки строительства сокращаются, так как в возведении палубы необходимости нет. Залив мелкозаглубленную ленту, выполняют следующие работы: засыпают песок, укладывают два слоя гидроизоляционного материала, устанавливают каркас из арматурных прутьев. Так как плита внутри ленточного фундамента имеет полную опору, используют конструкционный вариант армирования.
Подготовка
Предварительно проводится засыпка речным песком. Необходимо использовать материал, не содержащий глины, способной удерживать внутри воду. Некоторые специалисты рекомендуют выполнять послойную засыпку, добавив к песку мелкофракционный щебень. Данная мера позволяет более плотно выполнить трамбовку. Но, как показывает практика, подушка может просесть в любом случае, и объясняется это большими нагрузочными усилиями на внутренние стенки объекта.

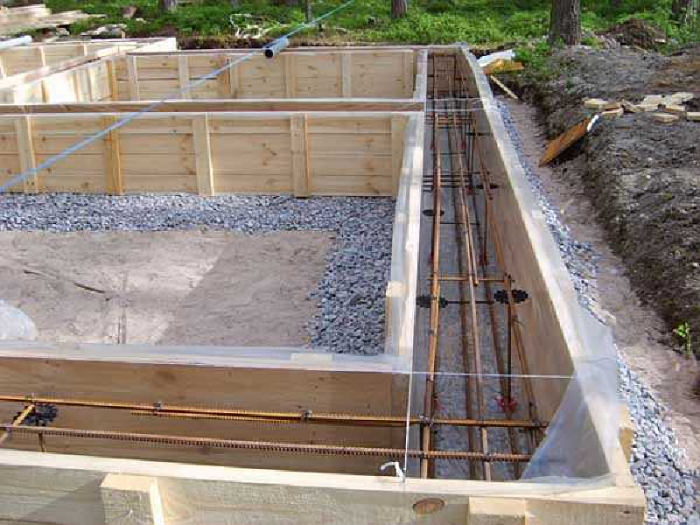

Опалубка
Опалубочная система для плиты, бетонируемой по грунту, представлена коробом из деревянных щитов, превышающих уровень бетонного слоя на десять – пятнадцать сантиметров. Монтаж конструкции выполняется максимально плотно, чтобы между щитами не оставались зазоры более трех миллиметров. Наружную сторону подпирают брусками и упорами, чтобы жидкая бетонная масса не выдавливала щиты.
Если планируется заливка плиты на ленточный фундамент, имеющий цокольный уровень, необходимо в первую очередь обустроить палубу. С этой целью выставляют систему опорных элементов с ригелями и прочими комплектующими, создающими надежную опору, придающую палубе неподвижность. После этого монтируется плоскость, в которой не должно оставаться щелей. Верх палубы застилается пленочным материалом, обеспечивающим герметизирование и исключающим протекание бетонного раствора.

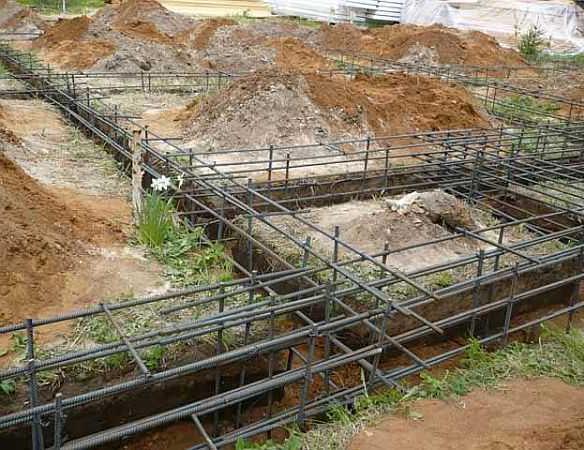

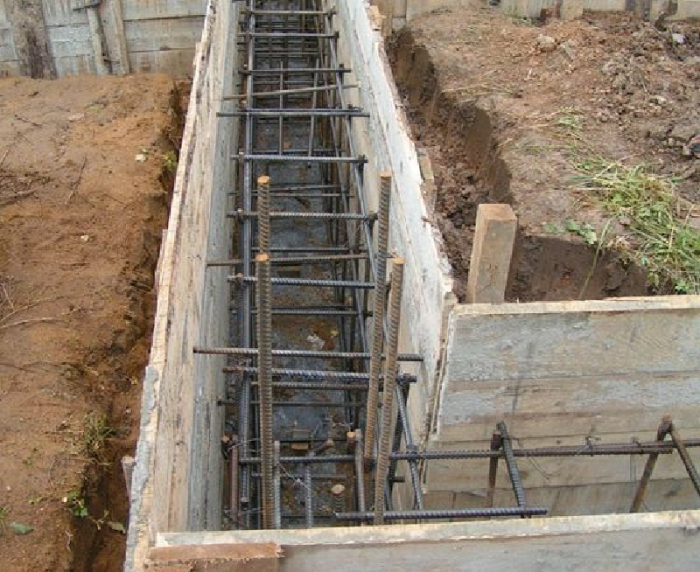

Армирование
Для усиления плиты фл (ленточного фундамента) потребуется много материалов. Арматурные прутья сечением двенадцать – четырнадцать миллиметров укладываются с шагом, не превышающим двадцати сантиметров. Потребуется две решетки из стальных стержней, максимальное расстояние между которыми не превысит десяти – пятнадцати сантиметров, а от нижнего уровня – пяти. Чтобы контролировать правильность зазора, под нижние стержни подкладывают подставки, соответствующие необходимой высоте.
Концы арматурных прутьев жестко соединяют с торчащими элементами армопояса, чтобы создать единую каркасную основу.
Утепление пола
Составной фундамент рекомендуется утеплить, чтобы предотвратить скапливание конденсата и промокание бетонного основания. Стоит заметить, что такой вид работ является дорогостоящим, так как придется устилать всю имеющуюся площадь влагонепроницаемым утеплительным материалом – экструдированными пенополистирольными плитами, толщина которых составляет двадцать сантиметров. Некоторые специалисты уверяют, что достаточно десяти или пятнадцати сантиметров утеплительного слоя, но здесь выбирать придется с учетом климатических особенностей вашего региона.
Укладка выполняется пятисантиметровыми слоями, предусматривается смещение стыковочных участков и промазка мастичным составом. Простым пенопластом пользоваться запрещается, потому что он не выдержит нагрузку и даст большую осадку, перестав выполнять свои функции и значительно ослабив основание с монолитной плитой сверху.

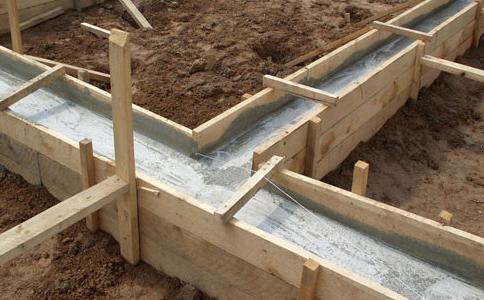

Бетонирование
Как правильно залить фундаментную основу? Бетонирование необходимо проводить равномерно по всей площади. С этой целью изготавливается подвижный лоток, по которому подается бетонный раствор. Его подсоединяют к миксеру и направляют смесь по всем участкам одинаковым слоем.
Рекомендуется предусмотреть подъездные пути для специальной техники с каждой стороны основания, чтобы подача бетона выполнялась удобно и максимально равномерно.
Заливая раствор, необходимо следить за уровнем арматуры верхнего каркасного ряда, чтобы бетонный раствор превысил его на пять сантиметров.
Для удобства выполнения работ по бетонированию, разравнивания бетонной смеси и ее уплотнения, обустраивают систему трапов, возвышающихся над заливаемой поверхностью на двадцать – тридцать сантиметров. Используя их, вы сможете перемещаться и выполнять необходимые действия, не нарушая залитый слой.
Закончив бетонирование, поверхность плиты укрывается полиэтиленовым материалом, чтобы защитить от солнечных лучей. Бетон на начальном этапе застывания периодически увлажняют, компенсируя напряжение в толще, создаваемое изменениями параметра влажности. Если данной мерой предосторожности пренебречь, плита покроется трещинами.
Окончательное затвердевание наступает через двадцать восемь суток.
Заключение
Выбор между ленточным фундаментом и монолитной плитой остается за вами. Отметим, что монолит на ленте на самом деле считается надежным и оправданным вариантом строительства, обладает продолжительным эксплуатационным периодом, отлично ведет себя на нестабильном почвенном составе. Использование его в возведении каркасных сооружений не только оправдывается с экономической точки зрения, но и решает большое количество проблем, способных возникнуть при эксплуатации здания.
инструкция по этапам, применение, особенности процесса
При планировании фундамента под дом, преимущественно выбирается вариант, когда используется монолитная плита на ленточном фундаменте.
Данное основание наиболее предпочтительно по сравнению с другими видами фундаментов благодаря хорошей устойчивости на нестабильных грунтах. Этот вид базиса равномерно переносит нагрузку от стен здания и давит всей своей площадью на грунт.
Сбор информации и подготовка
Чтобы избежать непоправимых ошибок, исполнение работ должно быть обдуманным, а подход к процессу серьезным и взвешенным. Дом начинается с фундамента и чтобы он был надежным необходимо разбираться в деталях.
Любое строительство начинается с широкомасштабных подготовительных работ. Тем более, когда речь идет об основании под будущее здание. Мелочей здесь нет и начинать следует с обследования площадки, то есть качественных характеристик грунтов.
Принцип устройства фундамента
Данный вид базиса тем и хорош, что используется в районах, где подземные воды близки к поверхности, грунты торфяные и «плывут». Но, тем не менее, геодезическое исследование обязательно, поскольку даст возможность спланировать не только в целом фундамент под дом, но и поможет в расчетах с определением технических параметров основания, обустройстве гидроизоляции или отказа от нее и пр.
Сведения прикладного характера
Вот один из вариантов для торфяных почв. Пошаговая инструкция этапов:
- Снимается метровый слой торфа и таким образом готовится котлован.
- Выравнивается дно с допустимой разницей 3-5 см.
- На дно укладывается песок, увлажняется и утрамбовывается.
- На подготовленную «подушку» укладывается геотекстиль.
- Следующий пласт состоит из щебенки, который также уплотняется трамбовкой.
- Устанавливается опалубочная конструкция, обязательная при монолитных основаниях.
- Сваривается и устанавливается арматура для создания гидроизоляционного барьера.
- Скелет арматуры выставляется в два уровня: нижний на растяжение, верхний на стяжку.
- Заливается бетонная смесь, с помощью виброинструмента утрамбовывается путем удаления пузырьков воздуха из бетона.
- Поверхность разглаживается и оставляется просыхать.
- Плита готова и через 2-3 недели снимается опалубка.
- Если работы по возведению стен переносятся на весну, фундамент в зиму закрывается рубероидом, опалубка остается.
Следующее описание рассчитано на грунты разной рыхлости и промерзания, можно назвать это общим планом действий.
После того как вырыт котлован необходимо продолжить работы по подчистке дна котлована. Сделать это можно как вручную (при помощи лопаты) допустимой погрешностью в пять см, так и с привлечением спецтехники (миниэкскаватор), которая оборудована ковшом без зубьев (планировочный ковш) с использованием лазерного нивелира выравнивается дно будущего основания под монолитную плиту.
Далее на «разглаженное» дно необходимо залить бетонную подготовку. Для этого используется низкомарочный бетон, пласт которого равен порядка 10 см. Это поможет снизить погрешность по горизонту основания.
Далее на подбетонку наносится подбетонный праймер. Проще говоря, слой, который улучшит адгезию (сцепление) следующих пластов битумной гидроизоляции.
Технология укладки следующая. На битумный праймер заполняется двухслойная гидроизоляция. Один слой гидроизоляции идет вдоль, другой – поперек плоскости монолита.
Обязательной является опалубка, без которой залить монолитный фундамент невозможно. Наиболее подходящим материалом для этого является ламинированная фанера.
Монолитная плита на ленточном фундаменте имеет особенность в том, что ленты в таком основании предусмотрены для тех мест, где не предполагается большая нагрузка, то есть речь идет о пристройках различных террас, лестниц, веранд, крыльца.
Используется при таком устройстве основание классическое армирование. Что это значит? Оно представляет собой процесс армирования двумя сетками. Нижняя предназначена для растяжения, верхняя – на сжатие.
После готовности гидроизоляции и установки опалубки вяжется нижняя сетка. Нижний слой арматуры устанавливается на специальные подставки. На конечной стадии заливается бетон, который обязательно надо «утрамбовывать при помощи вибро» данная процедура позволит удалить пузырьки воздуха из бетонной смеси и сделает монолит более качественным и крепким.
Так, в общих чертах выглядит устройство монолитной плиты.
Монолитно-ленточное основание
Область применения
Довольно часто перестраховываясь для возведения дома, выбирается именно монолитная плита на ленточном фундаменте. Данный базис является универсальным в плане стойкости, как на прочных грунтах, так и на тех, которые имеют близость к поверхности подземных вод или торфяной состав почвы. Перечислить можно следующие аспекты, которые подвигают к выбору именно этого основания:
- планируемый дом будет иметь значительный вес за счет используемых материалов или большой этажности,
- сыпучие или «плавающие» грунты,
- неравномерность почвы на сжимаемость,
- высокий уровень талых вод и близость подземных к поверхности будущей строительной площадке.
Строительство именно такого фундамента обусловлено целым рядом положительных моментов:
- монолитная плита на ленточном фундаменте способна компенсировать вертикальные и горизонтальные смещения почвы,
- сооружение очень просто в проектировании и универсально для всех строений на любых грунтах,
- возможность сооружения цокольного этажа, не подверженного воздействию воды.
Начальные этапы
Теперь более подробно о монолитной конструкции. Она чаще всего предпочтительна, поскольку однозначно более прочная, чем сборные варианты. Для сведения, все имеющиеся небоскребы строятся именно на монолитном фундаменте, так что такая основа под собственный дом – самое то. Фундамент может быть малозаглубленным и заглубленным – все зависит от структуры почвы на стройплощадке.
- После определения, какая площадка имеется под застройку, она расчищается, удаляется, если есть растительность и верхний слой почвы.

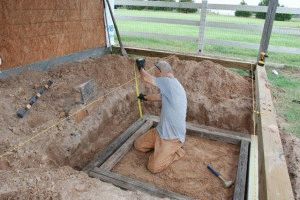

Котлован под фундамент
- Далее, готовится котлован. При выполнении данной процедуры лучше использовать технику, делается соответствующее углубление, выдерживается уровень при помощи нивелира. Но для более качественной укладки первого пласта для создания «подушки» лучше выбрать 15-25 см самостоятельно вручную при помощи лопаты.
Глубина котлована может достигать 1,2-1,5 метра зависит это также помимо почвы от того сколько этажей в планируемом здании. Но, тем не менее, выбирается глинозем и обустраивается «подушка». Делается она путем укладки пласта песка, который увлажняется и уплотняется, затем укладывается пласт щебня, который также утрамбовывается. Данная подсыпка, толщиной от 20 до 30 см позволит избежать капельного подсоса воды к основанию строения.
На подготовленный слой перед обустройством конструкции монолитной плиты укладывается пленка ПВХ или рубероид. Необходимо это для того, чтобы не обезвоживался раствор бетона при заливке непосредственно фундамента.
По ровному котловану размечаются углы будущего строения и заранее (в случае если такое запланировано) трубопроводы канализационных и дождевых стоков.
- Из прочных досок на подошве котлована изготавливается опалубка. Данный каркас делается своими руками при помощи досок и ламинированных фанерных листов либо просто из досок (толщиною больше 2,5 см) и укосы по всей конструкции каркаса.
При монтаже необходимо оставлять небольшое пространство между склоном котлована и плитой основания.
Также выполняется выравнивание при помощи нивелира и проверяется на прочность до залития бетонного раствора.
Монолитное основание на ленточном фундаменте
Сооружение должно быть прочным, поскольку давление на стенки при заливке бетонной смеси будет большим. Крепление с боков должно быть особенно надежным. Лучше по окончании проверить прочность сооружения. Для этого достаточно сделать несколько ударов ногой. Надежная конструкция останется в выставленном положении, если же будут какие-то сдвиги, наклоны – каркас необходимо переделать.
Основная процедура
- До начала заливки бетона на подготовленную «подушку» укладывается гидроизоляционная прослойка. Это могут как современные строительные разработки, так и обычные, недорогие пленка или рубероид.
- Устройство монолитной плиты представляет собой процесс укладки на подготовленные пласты двух уровней арматурного каркаса. Причем устанавливаются они перпендикулярно друг к другу – один вдоль, другой поперек. Это обусловлено тем, что нижний – работает на растяжение, верхний – на стяжку. Первый уровень в 5 см от подсыпки, второй в 5 см от верхней поверхности будущей плиты монолитного ленточного фундамента. В среднем плита получается толщиной 20-40 см. Хотя зависит это во многом от того какое здание будет возводиться, из каких материалов плюс «поведение» грунта.
Арматура для каркаса берется сечением 16 мм (относительная величина, поскольку арматура выбирается исходя из веса будущего строения и состояния грунта), вяжется в ячейки (20х20см) между собой обыкновенным стальным проводом.
Если в плане предусмотрено наличие трубопроводов или других магистральных линий в самой фундаментной плите, то отверстия (с учетом диаметра будущих труб) под такие магистрали делаются заранее. По окончанию прокладки зазоры между стенками фундамента и коммуникациями заделываются.
- На заключительном этапе в подготовленную арматурную плоскость заливается бетонная смесь. Экономить на фундаменте будущего строения не нужно, лучше использовать раствор высокого класса по своей прочности. Смесь должна быть устойчивой к воздействию мороза, перепадам низких и высоких температур, иметь большую степень непроницаемости влаги. Для более качественного выполнения процедуры лучше воспользоваться бетононасосной установкой, и залить полностью весь раствор единоразово.
- Бетон после заливки уплотняется при помощи электрического виброинструмента (для удаления пузырьков воздуха). Разглаживается по нивелиру и оставляется в опалубке до полного затвердения в единую монолитную плиту.
Следует сказать, что выбор данной конструкции основания очень хорош для самостоятельного строительства, поскольку исключает любые оплошности и промахи.
Монолитный ленточный фундамент: технология, чертеж
Монолитный ленточный фундамент – это железобетонная неразъемная конструкция, которая становится основанием здания и призвана воспринимать на себя нагрузки несущих стен, различных элементов, обеспечивая прочность, надежность и долговечность строения. Если технология соблюдена и все сделано правильно, конструкция становится единым монолитом, демонстрируя очень высокие характеристики.
Фундамент монолитно-ленточный проходит по всему периметру здания, ленты прокладываются под все важные элементы и стены. Чаще всего такой тип основания обустраивают для частных коттеджей, многоэтажных строений.
Наиболее оправдан такой фундамент при условии невысокого уровня пролегания почвенных вод (в случаях, когда они проходят ниже нужной глубины закладки основания). Если же ситуация иная, обязательно делают дренаж, проектирование и обустройство которого предполагает существенные дополнительные затраты.
Создание монолитного ленточного фундамента обходится сравнительно недорого, все работы можно реализовать своими руками при условии соблюдения норм СНиП, знания особенностей технологии, выполнения верных расчетов и выбора качественных строительных материалов.
Сфера применения и виды ленточного монолитного основания
Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.
Когда строится ленточный монолитный фундамент:- Большой вес стен дома из камня, кирпича, бетона
- Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
- Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
- Закладка в проект цокольного этажа, гаража, подвала в будущем доме
Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.
По типу сборки конструкции ленточный фундамент может быть:- Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
- Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.
- Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
- Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
- Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
- Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
- Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.
Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.
Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.
Плюсы и минусы
Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.
Основные преимущества ленточного монолитного основания:- Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
- Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
- Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
- Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
- Сравнительно небольшой объем земляных, бетонных работ
- Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
- Минимальные требования к почве, уровню грунтовых вод
- Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
- Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
- Возможность создать полноценный цокольный этаж, гараж, подвал
Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.
Расчет ленточного фундамента
Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.
В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж.
Глубина заложения
Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.
Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.
Ширина и высота монолитной ленты
Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.
Определение ширины ленты:- Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
- Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
- Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)
Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.
Расчет несущей способности
Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:
S>Yn*F/Yc*Rо – тут:
- S – площадь самой подошвы в квадратных сантиметрах
- Yn – коэффициент надежности (равен 1.2)
- Rо – расчетное сопротивление почвы основания
- F – общая нагрузка на фундамент в килограммах
- Yc – коэффициент, который зависит от условий работы
Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.
Технология монтажа
Сборно-монолитный ленточный фундамент выполняется в соответствии с определенными правилами. Прежде, чем начинать работы, необходимо тщательно изучить каждый этап.
Разметка участка
Перед проектированием на участке тщательно исследуют грунт. Потом делают разметку, стараясь максимально жестко привязываться к имеющемуся участку. Связано это с тем, что подземное строение может быть неоднородным и даже незначительное смещение конструкции может дать нехороший результат – вдруг под частью основания окажется полость или просадочные породы.
Мастера советуют не перемещать существенно предполагаемое место расположения. Если позиционироваться с точностью до сантиметра не удастся, то все равно важно работать по проекту.
Для разметки используют шнур и деревянную обноску. Также допускается прорисовывание линий известковым раствором. Сначала готовят схему фундамента, потом ее переносят на местность. Без чертежа работать практически невозможно.
Разметку делают так: вначале отмечают первой угол, потом из этой точки проводят сторону (лучше параллельную дороге или забору), далее делают прямой угол (можно использовать способ египетского треугольника). Колья обноски должны находиться на небольшом расстоянии от внешних стен сооружения, чтобы избежать провисания шнура в процессе разработки грунта.
Далее проверяют диагонали – они обязательно должны совпадать, допустимое отклонение составляет 2 сантиметра. Если дом сложный в плане, можно проект разбить на простые фигуры. Для тяжелого оборудования отмечают отдельные фундаменты, принимая деформационный шов между основной лентой и ними минимум 10 сантиметров. После заливки данное пространство аккуратно засыпается негорючим сыпучим материалом.

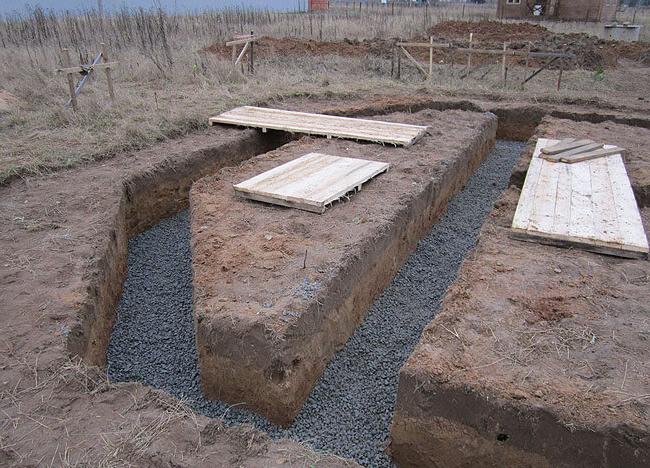

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки
Выполняя ленточно-монолитный фундамент для дома, необходимо учитывать масштабы самого строения. Объемы земляных работ и привлекаемая спецтехника зависят напрямую от масштабов проекта и габаритов строения, наличия/отсутствия подвала. Если цокольного этажа или подвала не будет, то грунт вынимают по разметке (делая запас для установки опалубочной конструкции около 50*80 сантиметров с каждой стороны).
Если в доме будет подвал, вынимать придется весь грунт. Габариты котлована должны на 2-3 метра превышать размеры фундамента. Плюс запас для распорок опалубки. Большие объемы грунта выбирают с использованием спецтехники, которую обычно арендуют. Наем бригады «копателей» обойдется не дешевле, но времени отнимет намного больше.
Верхний плодородный слой почвы укладывают отдельно – потом ее можно раскидать в саду. Остальной грунт просто сваливается в кучу: часть потом уйдет на выполнение обратной засыпки, часть просто вывезут.
После выемки основного объема почвы грунт равняют и уплотняют. Если работал экскаватор, нередко можно увидеть неровности (участки на 25-30 сантиметров больше установленный глубины), все это аккуратно засыпается и тщательно трамбуется.
Кроме того, всю траншею или котлован необходимо утрамбовать и выровнять. Лучше использовать для этих целей виброплиту. Ведь на грунт будет давить все здание и даже минимальные неровности, пустоты в будущем могут стать причиной усадок, появления трещин в ленточном фундаменте.
Мастера советуют вообще дно засыпать слоем песка мелкой/средней фракции, потом его увлажнить и утрамбовать виброплитой. Двух слоев (засыпаемых по очереди) в 15-20 сантиметров будет вполне достаточно. Каждый из слоев отдельно проливается водой и трамбуется.
Некоторые проекты предусматривают выполнение песчано-гравийной подсыпки. В таком случае сверху на песок прокладывают слой щебня фракции от 30 до 60 миллиметров толщиной до 15 сантиметров, потом трамбуют. Желательно прокладывать слои по 5 сантиметров и каждый трамбовать. Так удается добиться большей плотности грунта, улучшения его несущих способностей.
Монтаж опалубки
Перед тем, как заливается монолитная лента фундамента, монтируют опалубку. Обычно конструкцию выполняют из влагостойкого прочного материала, способного выдержать давление бетона.
Опалубки бывают:- Съемными – чаще всего делают из древесины минимум второго сорта (фанера, доски). Ширина досок должна быть равна минимум 15 миллиметрам, толщина – хотя бы 4 сантиметра. Это могут быть ОСП или низкосортная фанера (можно найти специальную опалубочную, которая с одной стороны выполнена с защитным ламинированием). В процессе монтажа все элементы плотно скрепляются. При этом, высота конструкции должна быть равна высоте ленты + 10 сантиметров. Щиты скрепляют продольными и поперечными брусками, доски собирают поперечинами. Щиты монтируются по разметке ленты, крепятся снаружи укосами, внутри распорками.
- Несъемными – обычно выполняются из металлических листов толщиной до 2 миллиметров. Примечательно, что внешней стороны конструкцию покрывают антикоррозийным средством. Опалубка стягивает ленту фундамента, на стыках усиливается уголками или швеллерами. По нормативам запрещено применять данный тип опалубки во влажных грунтах. Единственный недостаток конструкции – высокая цена.
Создание и монтаж армирующего каркаса
Армирование ленточного монолитного фундамента выполняется в обязательном порядке. Металлические прутья, связанные в каркасы, позволяют повысить сопротивление конструкции нагрузкам и силам деформации.

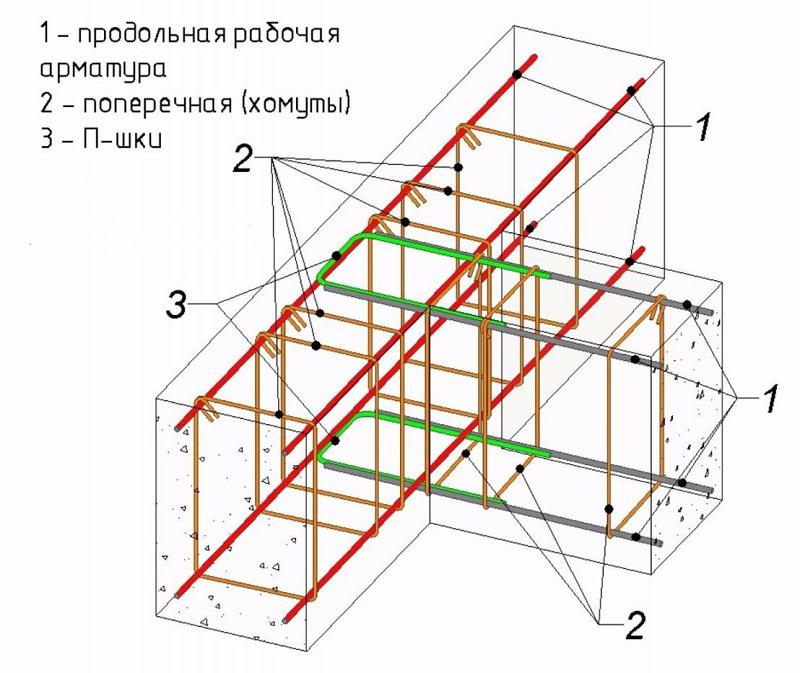

Стержни армирующего каркаса:- Арматура рабочая – продольные стержни, которые берут на себя нагрузки на изгиб.
- Хомуты – выполнены в формате горизонтальных поперечных прутов, которые связывают каркас.
- Вертикальные хомуты – связывают прутья, которые находятся в различных плоскостях.
Армирование монолитного ленточного фундамента осуществляется по нормативам СП 63.13330.2012.
Величина диаметров арматуры для разных конструкций:- Хозпостройки, легкие здания – 8-10 миллиметров
- Строения из бруса, штучных материалов – 10-14 миллиметров
- Тяжелые дома из блоков, кирпича – 14-18 миллиметров
- Самый большой диаметр арматуры в малоэтажном строительстве – 22 миллиметра
Армирование всех элементов и узлов конструкции монолитного ленточного фундамента выполняется с использованием прутьев класса А3 (А400) либо А240. В армокаркасе предусматривается 4/6 рабочих прутьев. По нормативам поперечное армирование выполняется с шагом в 30-60 сантиметров. Вяжут каркас проволокой сечением 0.6-1 миллиметр. Хорошо, если есть специальный крючок или пистолет.
Сварку практически не применяют – данный вид соединения допускаются только на прямолинейных продольных участках конструкции.
Выполнение угловых соединений:- Г-образные хомуты – накладываются внахлест, где внешние прутья соединяются со внутренними
- Жесткое соединение внахлест («лапка») – концы прутьев сгибают под углом в 90 градусов, потом соединяют проволокой
- П-образные хомуты – устанавливаются внахлест дополнительные прутья соответствующей формы, обеспечивая дополнительный каркас для горизонтальных/вертикальных прутьев
- Армирование тупых углов – прут изгибается сверху, снизу соединяется внахлест, потом собирается дополнительный хомут в точке сгиба
- Длина ленты множится на 4 – длина продольных стержней
- Длина ленты делится на шаг между прутьями вертикальными, умножается на 4 – длина вертикальных прутьев
- Сумма обоих значений выше – общая длина прутьев для каркаса
- Длина стержня составляет 6 метров – поделив значение на 6, можно получить количество стержней
- Добавить к получившемуся значению около 7-10%
Уже связанный арматурный каркас устанавливается в опалубку таким образом, чтобы металлические стержни нигде не касались ни дна траншеи, ни стенок опалубки (после заливки были полностью утоплены в толщу бетонной смеси).
Заливка ленты фундамента
Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.
Правила заливки бетона в опалубку:- Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
- Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
- Пока не схватился залитый слой, по нему заливают следующий
Благодаря вибрированию из бетона уходят пустоты и воздух, смесь распределяется в опалубке равномерно, что положительно влияет на показатели прочности монолитной ленты.
Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).
В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться. Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть.
При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.
Готовый ленточный фундамент (по прошествии 28 суток после заливки) нужно утеплить и проложить слой гидроизоляции, лишь потом выполнить обратную засыпку.
Устройство подвала в доме с ленточным фундаментом
Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.
Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:
Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.
Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.

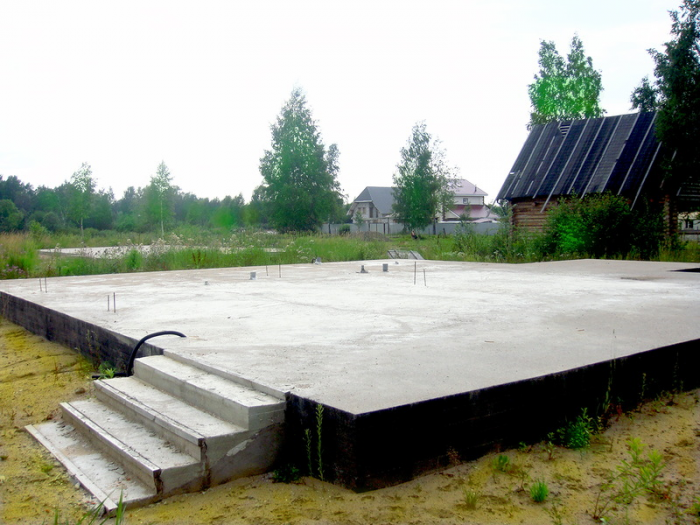

Монолитная плита на ленточном фундаменте
Монолитный ленточный фундамент — это неразъемная конструкция из стальной арматуры и бетонной ленты. Он находится под всеми несущими стенами. Если соблюсти все правила сооружения фундамента, то конструкция будет очень прочной и надежной. Монолитная плита на ленточном фундаменте способна выдержать не только частные коттеджи, но и многоэтажные здания. Такой вид фундамента лучше применять при невысоком уровне грунтовых вод, если они находятся ниже глубины залегания конструкции. Иначе придется устраивать дренаж, а это повлечет немалые дополнительные расходы.
Ленточный фундамент по глубине залегания бывает глубокогозаглубленный либо мелкозаглубленный. Второй тип строят на слабопучнистых грунтах под легкие строения из дерева или по каркасной технологии. Такой вид фундамента должен быть не меньше 0,6 м.
Ленточный фундамент глубокого заложения используют под массивные здания. Их опускают ниже уровня промерзания почвы на 12-15 см. Основа фундамента должна опираться на плотный слой грунта. Если на данной глубине это условие не выдерживается, придется делать углубление ниже. Например, если почва промерзает на глубину 1 м, а плодородный слой находится на отместке 1,2 м, то фундамент нужно закладывать на глубину более 1,2 м.
Нужна ли опалубка
Строительство ленточного монолитного фундамента предусматривает устройство опалубки. Ее собирают из щитов, которые служат формой для бетона и предотвращают его растекание. Конечно, сооружение опалубки влечет дополнительные расходы, а также затраты времени. Иногда на ней экономят и делают котлован под фундамент ровно по разметке, чтобы его стенки были идеально прямыми. Но такая технология не гарантирует высокую степень надежности, и насколько долговечен такой фундамент, предсказать нельзя. Чтобы набрать определенную прочность, нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, и в худшем случае, он будет крошиться.
При устойчивых грунтах такие фундаменты стоят много лет. Но со временем могут появиться трещинки или бетон начнет крошиться. Другой недостаток фундамента, выполненного без опалубки — неровная геометрия. Для снижения теплопотерь его утепляют плитами пенополистирола или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет гораздо сложнее.
Аналогичная ситуация и с гидроизоляцией, пленку очень трудно прикрепить на неровный пористый бетон.
Важно! С точки зрения специалиста фундамент без устройства опалубки годиться только под сарай или гараж.
Этапы строительства монолитного ленточного фундамента
Технология работы как залить монолитную плиту на ленточный фундамент состоит из следующих этапов:
- земельные работы;
- уплотнение и трамбовка;
- устройство опалубки;
- вязка арматуры;
- бетонирование;
- уход за бетоном.
Подробно рассмотрим каждый из этапов.
Земельные работы
Перед началом земельных работ проводят исследование грунта и замеряют уровни промерзания и расположения плодородной почвы, глубину залегания грунтовых вод, пучинистость почвы и т. д.
Важно! Если позволяет грунт и дом планируется одноэтажный, то можно ограничиться сооружением мелкозаглубленного ленточного фундамента с монолитной плитой.
Объем земельной работы зависит от того, будет ли подвал в доме или нет. Если нет, то грунт нужно будет выкапывать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Для деревянных досок необходимы распорки, которые будут их поддерживать и не дадут упасть.
Если планируется строить подвал, тогда следует вынимать весь грунт. Размер котлована обычно больше на 2- 5 м, чем габариты фундамента, так как нужен запас для щитов опалубки.
Для организации котлована больших размеров лучше нанять специальную технику, так как это решение будет оптимальным по стоимости и скорости работ.
Плодородный слой выкладывают по огороду или саду отдельно. Остальную почву нужно свалить в кучу, так как часть ее впоследствии пригодится для засыпки, а лишнее нужно будет вывезти.
Уплотнение и трамбовка
Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.
Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.
Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм. Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.
Устройство опалубки

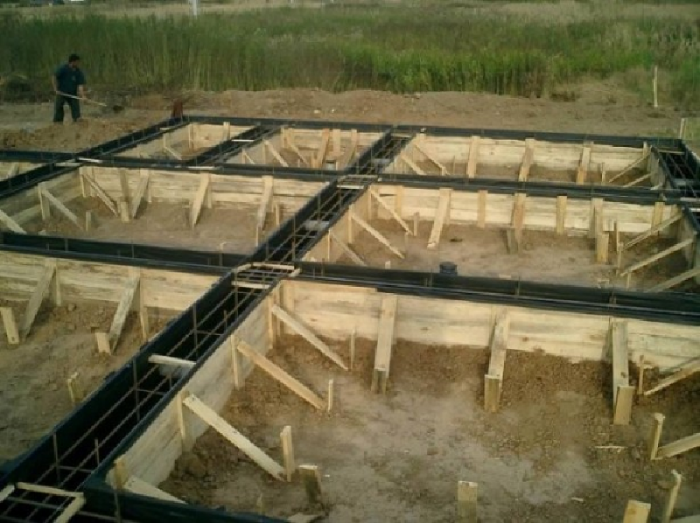

Для устройства опалубки берут деревянные толстые доски или низкосортную фанеру. В продаже есть фанера для опалубок, с одной стороны она заламинирована, поэтому используется такой материал не один раз.
Деревянные или фанерные щиты закрепляют продольными или поперечными брусьями, выставляют их по ленточной разметке и закрепляют с обеих сторон распорками. Они не дадут опалубке рассыпаться или сместиться в процессе заливки бетона.
Армирование
На ленточный фундамент из-за большой длины и малой ширины, оказывают воздействия силы, которые могут разломить его поперек. Чтобы этого избежать, используют ребристую арматуру размером от 1 см в диаметре. Если устройство подвала не предусматривается, то обычно хватает двух армирующих слоев: верхнего и нижнего.
В каждом месте соединения арматуры ее связывают проволокой. Делается это вручную или с помощью вязальных пистолетов. Иногда соединение арматуры производят сваркой, так как это значительно ускоряет процесс, но тогда сцепление получается жестким. Вязка проволокой обеспечивает арматуре некоторую свободу движения и тем самым компенсирует действия деформирующие фундамент.
Если при армировании монолитной плиты ленточного фундамента связка прутьев сделана сваркой, то первыми разрушаются именно эти места.
В процессе армирования делают закладку отверстий для будущего здания, через которые будут проходить коммуникации. Если вовремя не вспомнить об этом, то впоследствии придется разрушать монолит, что снизит его качество.
Заливка фундамента
При возведении фундамента для дома, лучше купить готовый бетон, тогда заливочные работы займут всего день. Если все же вы хотите сделать смесь самостоятельно, то вам потребуется бетономешалка.
После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это нужно для того чтобы удалить все пустоты из бетона и сделать его более однородным. Тогда его прочность увеличится, и улучшатся морозостойкие характеристики.
Важно! При заливке бетонной массы из машины, необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, падая с высоты, бетон расслоиться.
Уход за бетоном
Различные температурные режимы оказывают соответствующее воздействие на бетон:
- если работа ведется в жаркую погоду, ленту лучше накрыть пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересохла;
- если температура окружающей среды составляет около 19°С, то уже через трое суток бетон окрепнет на 50%; а еще через сутки опалубку можно будет снять и приступать к следующему этапу работ;
- при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не будет схватываться, тогда его придется подогревать.
Гидроизоляция
Если вы хотите защитить фундамент от влаги, необходимо дополнительно уложить гидроизоляционный слой. В качестве него часто выступает пленка, желательно без швов, так как именно в этом месте она быстрее всего рвется. Если заниматься гидроизоляцией уже готового фундамента, в этом случае его обмазывают битумом и приклеивают пленку. Для защиты от влаги также используют глину или полимерный состав.
Таким образом, монолитный ленточный фундамент получается очень прочным и имеет длительный срок эксплуатации. Ведь основа дома в строительстве имеет ключевое значение. Плюсом этого типа фундамента является то, что он не имеет каких-либо ограничений по форме и подойдет для любого фигурного сооружения. Монолитный ленточный фундамент обладает высокой несущей мощностью, поэтому на нем можно строить дома из любых тяжелых стройматериалов в несколько этажей.
технология строительства, устройство и ремонт
Такой фундамент сделать не так сложно, но предварительно стоит проконсультироваться с профессиональными строителями, которые уже имеют опыт работы и практику создания монолитных оснований под многоэтажные здания различной сферы применения.
Сама технология создания монолитного плиточного фундамента для дома универсальна. Корректировки в процесс устройства вносят лишь тип почвы, уровень усадки, наличие грунтовых вод и глубина промерзания.
Монолитный бетонный фундамент.Но почему монолитный фундамент настолько популярен среди частников, что они готовы платить большие деньги именно ради его устройства? Прежде всего, это универсальное основание, которое отлично подходит для любого типа почвы (кроме вечной мерзлоты), а технология устройства доступна каждому. Такой фундамент идеально подходит для глинистых и торфяных почв, которым присущи просадки грунта и возникновение спонтанных грунтовых вод.
Каждый, кто решил возвести монолитный фундамент своими руками, должен помнить, что такая конструкция может быть несущей только при условии правильного армирования и усадки. Но тут также учитывается степень усадки грунта, его особенности, а также решении об использовании монолитного бетона (дорогой вариант) или же сборных бетонных / железобетонных конструкций (более дешевый вариант основания).
Технология возведения монолитного фундамента
- Разметка строительной площадки, установка направляющих и растяжка регулируемой веревки.
- Расчет несущей конструкции фундамента с учетом особенностей почвы, подбор оптимальной технологии (для многоэтажных домов нужно использовать только заглубленный монолитный фундамент, другие варианты просто не выдержат полной массы дома).
- Подготовка котлована. Тут можно использовать ручной или механизированный труд — все зависит от финансовых возможностей.
- Устройство подушки из песка и щебня. Стоит помнить, что подушка должна состоять с нескольких слоев, при этом щебневый слой – это дренаж.
- Строительство опалубки. Она всегда должна быть больше ширины фундамента. Тут стоит учитывать степень текучести бетона, а также гидрофобность самой подушки.
- Гидроизоляция и теплоизоляция. В некоторых случаях она не обязательна, если конструктивно не предусмотрены подвальные помещения. Однако теплоизоляцию все же лучше делать для сохранения тепла внутри дома.
- Армирование основания. За счет армирования резко снижается степень усадки здания, а также периодичность капитального ремонта основания. Стоит помнить, что армирование проводится различными методами в зависимости от типа здания, его высотности и структуры. Особое внимание нужно уделить качеству армирования, если присутствует несколько основных и промежуточных несущих стен. В таких случаях многие строители использую дорогую армированную сетку, где перекрещиваются сразу основные и промежуточные линии армирования.
- Заливка бетоном. Лучше производить одновременно с помощью нескольких бетономешалок, чтобы бетонная основа равномерно распределилась по опалубке и вышла однородной.
Необходимые инструменты
Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Так, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и шнур для разметки горизонтального уровня и направления.
Запрещено оставлять бетонный фундамент зимовать в открытом виде.
Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.
Этапы возведения монолитного фундамента своими руками
Схема устройства фундамента.Подготовительные работы:
- выкапывание фундамента по строго отмеченным линиям на расчетную глубину погружения;
- заполнение основания песчано-гравийной подушкой;
- создание трубной или капельной дренажной системы по периметру будущего фундамента или по его внешнему контуру;
- в песчаной подушке рекомендуется обустроить слой подбетонка, который будет защищать подвальное помещение от попадания воды.
Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента. Теперь пора возводить сам фундамент. Эта процедура состоит также из ряда этапов:
- Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
- Устройство опалубки. Она должна быть слегка мокрой, чтобы не вытягивать влагу из бетона, вызывая его преждевременное высыхание. Также нужно помнить, что сетчатая опалубка всегда выступает за пределы ширины фундамента, но это не проблема, т.к. все популярные монолитные фундаменты заглубленные, а поэтому внешние контуры подлежат гидроизоляции.
- Бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше поступить именно так. Но если бюджет не позволяет, тогда можно залить бетоном отдельные фрагменты и затем соединить их арматурой.
- Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.
Какая монолитная плита считается универсальной
Тут стоит помнить о степени устойчивости и прочности несущей конструкции. Поэтому ответить четко на вопрос, какая плита фундаментная монолитная будет универсальной, тяжело. Хотя оптимальной будет такая конструкция, в которой предусмотрены основные и промежуточные ребра жесткости, соединенные арматурой. Также стоит помнить, что фундаментная плита должна фиксироваться дополнительными крепежными элементами, чтобы обеспечить большую степень контакта с внешней средой.
Консольная плита (защемленная) пользуется популярностью в строительстве высотных зданий, но она конструктивно сложна, т.к. тут используется основная кромка с оперением из стальной арматуры под углом в 45 градусов. Также существует специальная схема возведения монолитного балочного фундамента с использованием многопролетных балок разнонаправленного типа.
Что стоит помнить при заливке монолитной бетонной плиты
Прежде всего, не стоит экономить на бетоне. Чем лучше цемент и качественнее просеянный песок, а также если используются минеральные холодостойкие добавки, то и бетон будет прочнее.
Практически нереально залить монолитный фундамент своими руками вручную без использования механизированной техники. Причем часто приходится сразу покупать несколько бетономешалок, чтобы обеспечить необходимый объем и скорость заливки.
Есть множество вариантов заливки монолитного фундамента. Можно сразу с бетономешалки узконаправленным коробом подать жидкий бетон. Можно сразу на месте уплотнить готовую смесь, используют вибратор, но такие приспособления только поднимают общую стоимость фундамента.
Монолитный ленточный фундамент: устройство, конструкция, порядок строительства
Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом — и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.
Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

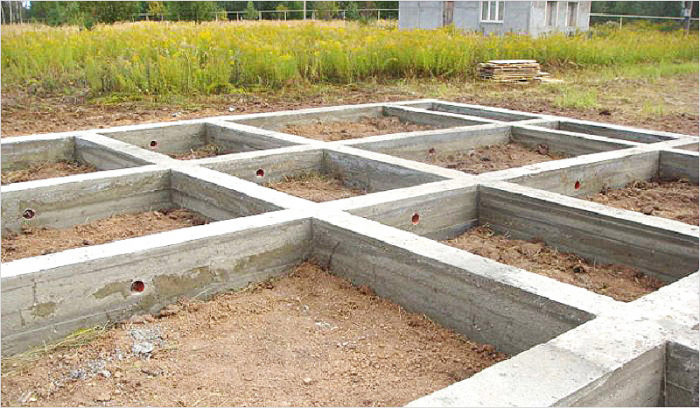

Так выглядит готовый монолитный ленточный фундамент
Устройство и типы
Содержание статьи
По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.
В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.
Типы ленточных фундаментов по глубине заглубления
Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.
С опалубкой или без
Вообще, технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.
Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму
Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности, результат спрогнозировать невозможно. Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня. В самом худшем случае он может крошится.
Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.
Фундамент без опалубки — рискованная затея
В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам, но рекомендовать такой фундамент можно только под забор или сарай.
Подвал в доме с ленточным фундаментом
Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.
Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.
Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)
Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).
Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне. Потому и толщина ленты будет намного больше и арматура нужна более мощная, укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.
Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)
Монолитный ленточный фундамент: этапы строительства
Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.
В общем случае технология такая:
- Разметка участка.
- Земельные работы.
- Уплотнение основания, базовая подсыпка и трамбовка.
- Разметка ленты.
- Гидроизоляция.
- Сборка и установка опалубки.
- Вязка арматуры.
- Заливка бетона и его вибрирование.
- Уход за бетоном.
Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.
Теперь немного подробнее о каждом из этапов.
Разметка участка
Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.
Так можно сделать разметку под фундамент на участке
Земельные работы
Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.
Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.
Если дом с подвалом — котлован получается болшой
Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.
Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

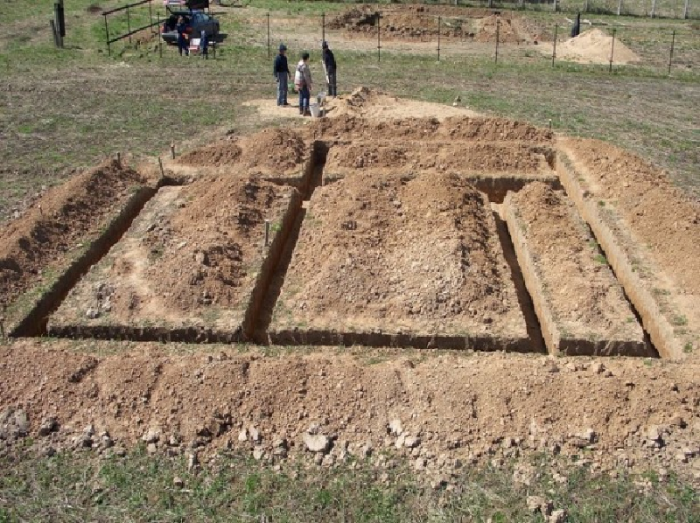

Для дома без подвала копать меньше
Уплотнение дна котлована и подсыпка
После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.
Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.
Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.
Есть даже узкие трамбовочные машины для уплотнения грунта в траншее
Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.
В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.
Опалубка для монолитного ленточного фундамента
Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.
Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.
Опалубка — неприменимый атрибут качественного фундамента
Армирование
Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.
Схема армирования ленточного фундамента
Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.
Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.
Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.
А так армирование выглядит вживую
Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.
На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.
Заливка ленточного фундамента
При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.
Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.
Для заливки большого фундамента проще заказать готовый раствор
Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.
Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.
Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором
Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.
Уход за бетоном
Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.
Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.
При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.
Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).
ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия (с Поправкой), ГОСТ от 23 сентября 1985 года №13580-85
ГОСТ 13580-85
Группа Ж33
ОКП 58 1321
Дата введения 1987-01-01
Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155 срок введения установлен с 01.01.87
ВЗАМЕН ГОСТ 13580-80
ПЕРЕИЗДАНИЕ. Июль 1994 г.
ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2004 года
Поправка внесена изготовителем базы данных
Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.
Плиты предназначены для применения:
— в сухих и водонасыщенных грунтах;
— при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82*) до минус 40 °С включ.;
_________________
* На территории Российской Федерации документ не действует. Действует СНиП 23-01-99. — Примечание изготовителя базы данных.
— в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ.;
— в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.
Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84*, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.
_______________
* СНиП 2.03.01-84 отменены с 01.03.2004 г. — Примечание изготовителя базы данных.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл.1.
Плиты шириной 600 мм | Плиты шириной 800-3200 мм |
Таблица 1
Код ОКП | Марка | Основные размеры | Расход | Масса плиты | |||||||
Бетон, м | Сталь, кг | ||||||||||
58 1321 2012 | ФЛ6.24-4 | 600 | 2380 | 300 | — | 0,37 | 1,84 | 0,93 | |||
58 1321 2013 | ФЛ6.12-4 | 1180 | 0,18 | 0,91 | 0,45 | ||||||
58 1321 2014 | ФЛ8.24-1 | 800 | 2380 | 150 | 0,46 | 2,5 | 1,15 | ||||
58 1321 2015 | ФЛ8.24-3 | 3,42 | |||||||||
58 1321 2016 | ФЛ8.24-4 | 4,81 | |||||||||
58 1321 2017 | ФЛ8.12-1 | 1180 | 0,22 | 1,24 | 0,55 | ||||||
58 1321 2018 | ФЛ8.12-3 | 1,7 | |||||||||
58 1321 2019 | ФЛ8.12-4 | 2,39 | |||||||||
58 1321 2020 | ФЛ10.30-1 | 1000 | 2980 | 250 | 0,69 | 4,71 | 1,75 | ||||
58 1321 2021 | ФЛ10.30-2 | 6,67 | |||||||||
58 1321 2022 | ФЛ10.30-3 | 9,04 | |||||||||
58 1321 2023 | ФЛ10.30-4 | 11,03 | |||||||||
58 1321 2024 | ФЛ10.24-1 | 2380 | 0,55 | 3,76 | 1,38 | ||||||
58 1321 2025 | ФЛ10.24-2 | 5,34 | |||||||||
58 1321 2026 | ФЛ10.24-3 | 7,16 | |||||||||
58 1321 2027 | ФЛ10.24-4 | 8,82 | |||||||||
58 1321 2028 | ФЛ10.12-1 | 1180 | 0,26 | 1,87 | 0,65 | ||||||
58 1321 2029 | ФЛ10.12-2 | 2,66 | |||||||||
58 1321 2030 | ФЛ10.12-3 | 3,41 | |||||||||
58 1321 2031 | ФЛ10.12-4 | 4,4 | |||||||||
58 1321 2032 | ФЛ10.8-1 | 780 | 0,17 | 1,24 | 0,42 | ||||||
58 1321 2033 | ФЛ10.8-2 | 1,76 | |||||||||
58 1321 2034 | ФЛ10.8-3 | 2,26 | |||||||||
58 1321 2035 | ФЛ10.8-4 | 2,92 | |||||||||
58 1321 2036 | ФЛ12.30-1 | 1200 | 2980 | 350 | 0,82 | 7,88 | 2,05 | ||||
58 1321 2037 | ФЛ12.30-2 | 12,76 | |||||||||
58 1321 2038 | ФЛ12.30-3 | 17,46 | |||||||||
58 1321 2039 | ФЛ12.30-4 | 21,43 | |||||||||
58 1321 2040 | ФЛ12.24-1 | 2380 | 0,65 | 6,3 | 1,63 | ||||||
58 1321 2041 | ФЛ12.24-2 | 10,2 | |||||||||
58 1321 2042 | ФЛ12.24-3 | 13,83 | |||||||||
58 1321 2043 | ФЛ12.24-4 | 17,13 | |||||||||
58 1321 2044 | ФЛ12.12-1 | 1180 | 0,31 | 3,13 | 0,78 | ||||||
58 1321 2045 | ФЛ12.12-2 | 5,09 | |||||||||
58 1321 2046 | ФЛ12.12-3 | 6,57 | |||||||||
58 1321 2047 | ФЛ12.12-4 | 8,55 | |||||||||
58 1321 2048 | ФЛ12.8-1 | 780 | 0,2 | 2,08 | 0,5 | ||||||
58 1321 2049 | ФЛ12.8-2 | 3,38 | |||||||||
58 1321 2050 | ФЛ12.8-3 | 4,37 | |||||||||
58 1321 2051 | ФЛ12.8-4 | 5,69 | |||||||||
58 1321 2052 | ФЛ14.30-1 | 1400 | 2980 | 400 | 0,96 | 12,43 | 2,4 | ||||
58 1321 2053 | ФЛ14.30-2 | 19,09 | |||||||||
58 1321 2054 | ФЛ14.30-3 | 23,46 | |||||||||
58 1321 2055 | ФЛ14.30-4 | 34,65 | |||||||||
58 1321 2056 | ФЛ14.24-1 | 2380 | 0,76 | 9,85 | 1,90 | ||||||
58 1321 2057 | ФЛ14.24-2 | 15,12 | |||||||||
58 1321 2058 | ФЛ14.24-3 | 18,76 | |||||||||
58 1321 2059 | ФЛ14.24-4 | 27,72 | |||||||||
58 1321 2060 | ФЛ14.12-1 | 1180 | 0,36 | 4,68 | 0,91 | ||||||
58 1321 2061 | ФЛ14.12-2 | 7,18 | |||||||||
58 1321 2062 | ФЛ14.12-3 | 9,37 | |||||||||
58 1321 2063 | ФЛ14.12-4 | 13,84 | |||||||||
58 1321 2064 | ФЛ14.8-1 | 780 | 0,23 | 3,11 | 0,58 | ||||||
58 1321 2065 | ФЛ14.8-2 | 4,78 | |||||||||
58 1321 2066 | ФЛ14.8-3 | 6,23 | |||||||||
58 1321 2067 | ФЛ14.8-4 | 9,22 | |||||||||
58 1321 2068 | ФЛ16.30-1 | 1600 | 2980 | 500 | 1,09 | 15,82 | 2,71 | ||||
58 1321 2069 | ФЛ16.30-2 | 26,42 | |||||||||
58 1321 2070 | ФЛ16.30-3 | 37,32 | |||||||||
58 1321 2071 | ФЛ16.30-4 | 46,11 | |||||||||
58 1321 2072 | ФЛ16.24-1 | 2380 | 0,86 | 12,55 | 2,15 | ||||||
58 1321 2073 | ФЛ16.24-2 | 21,13 | |||||||||
58 1321 2074 | ФЛ16.24-3 | 29,85 | |||||||||
58 1321 2075 | ФЛ16.24-4 | 36,57 | |||||||||
58 1321 2076 | ФЛ16.12-1 | 1180 | 0,41 | 6,02 | 1,03 | ||||||
58 1321 2077 | ФЛ16.12-2 | 10,55 | |||||||||
58 1321 2078 | ФЛ16.12-3 | 14,90 | |||||||||
58 1321 2079 | ФЛ16.12-4 | 17,51 | |||||||||
58 1321 2080 | ФЛ16.8-1 | 780 | 0,26 | 3,84 | 0,65 | ||||||
58 1321 2081 | ФЛ16.8-2 | 7,02 | |||||||||
58 1321 2082 | ФЛ16.8-3 | 9,93 | |||||||||
58 1321 2083 | ФЛ16.8-4 | 11,15 | |||||||||
58 1321 2084 | ФЛ20.30-1 | 2000 | 2980 | 500 | 700 | 2,04 | 15,60 | 5,10 | |||
58 1321 2085 | ФЛ20.30-2 | 25,16 | |||||||||
58 1321 2086 | ФЛ20.30-3 | 36,85 | |||||||||
58 1321 2087 | ФЛ20.30-4 | 50,04 | |||||||||
58 1321 2088 | ФЛ20.24-1 | 2380 | 1,62 | 12,47 | 4,05 | ||||||
