Как сделать фронтон из газобетона
Фронтон двухскатной крыши представляет из себя равнобедренный треугольник, который повторяет геометрию стропил крыши, а верх фронтона совпадает с коньком. Кладка самих блоков фронтона мало чем отличается от кладки рядов, но есть нюансы по армированию и выставлению центра фронтона.
По проекту дома определяем высоту самого фронтона. Находим центр стены и отмечаем его. Далее, при помощи отвеса, фиксируем по центральной метке деревянный брусок 50х50.
Длина бруска должна совпадать с высотой фронтона. Предварительно на вершине бруска можно закрепить саморез. К саморезу буду привязаны две нитки, которые будут натянуты к углам фасада и четко покажу угол и линию для кладки крайних блоков фронтона.
Чтобы не забыть про окно на фронтоне, на направляющем бруске поставьте метку, показывающую низ и верх окна.
Ряды фронтона и оконные проемы выкладываются традиционным способом на клей. Газобетонные блоки легко режутся, поэтому можно сразу их обрезать по шнурке и выкладывать. Неровности можно счесать при помощи терки по газобетону.
Армирование фронтона
Армировать нужно следующее:
- Подоконный ряд.
- Ряд на уровне мауэрлата, если такой имеется.
- Ряд над окном.
- Верхний обрез кладки.
Подоконный ряд желательно весь проармировать, используя два прута арматуры 8 диаметра. Кладка арматуры ведется на кладочный клей, величина штроб – 30х30 мм. Верхний обрез кладки армируется аналогичным способом.
Ряд фронтона над окном
Ряд над окном представляет из себя обычную перемычку. Сперва нужно установить деревянную опалубку и подпорку, чтобы не было прогиба по центру. Далее берете U-блоки, укладываете их на подпорку. Перемычка должна опираться на блоки по 20 см с каждй стороный.
Далее монтируете каркас из 4-х прутков арматуры и устанавливаете в U-блоки. Каркас нужно приподнять на пару сантиметров и зафиксировать камешками, чтобы у арматуры был защитный слой бетона снизу. Также не забывайте про защитный слой бетона по бокам.
Бетон готовьте маркой M250-M300. Состав: 1 часть цемента (500 марка), 2 части песка, 3 части щебня (5-25), воды 75% от объема цемента. Заливаете перемычку, тщательно вибрируете, и ждете четыре дня, пока бетон схватится. Далее продолжаете кладку фронтона по шнурке.
Как класть фронтон из газобетона?
20 мар 2015, вася
У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости. Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было. Честно говоря, мне привычнее видеть деревянный фронтон, но многие предпочитают и блочный – здесь вопрос лишь в цене, поскольку, прочности и у того и у другого будет достаточно, просто добиваются ее разными способами.
Фронтоном принято называть торцевую часть крыши, находящуюся между скатами. Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру. Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.
Верхняя часть фасада, «зажатая» между плоскостями скатов крыши именуется фронтоном.
Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.
Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.
Коротко о фронтонах
Зачастую эта часть фасада здания в частных домах имеет форму равнобедренного треугольника, но иногда вершина треугольника может быть смещена в сторону одной из стен, а в некоторых мансардных конструкциях фронтон может быть и многоугольным.
Из чего делают фронтоны
Фронтон может иметь разную форму.
- В основном подобные конструкции различаются по материалу, из которого сделаны стены. Так дом, построенный из блоков, чаще всего оборудуется таким же фронтоном. Такое решение гораздо проще, как в плане технологии возведения, так и с точки зрения дизайна;
В блочных домах верхнюю часть проще выложить из таких же блоков.
- Так называемые рубленые фронтоны монтируются в домах из оцилиндрованного бревна или бруса. Обустройство фронтонной стены из оцилиндрованного бревна считается высшим показателем мастерства среди профессионалов. С брусом немного проще, но в любом случае, без подготовки за это браться не стоит;
Обустройство бревенчатого фасада считается самым сложным.
- Самым доступным в монтаже считается обустройство каркасной конструкции. Здесь абсолютно не важно из чего выстроен дом, просто в торцах стропильной системы собирается каркас, после чего он зашивается и отделывается любым понравившимся материалом, обычно это доска или сайдинг.
Каркасная конструкция может монтироваться на любое здание.
Блочный и деревянный фронтон из бруса или бревна монтируется до возведения стропильной системы, а каркасная конструкция сооружается после установки стропил.
Простой расчет конструкции
Фронтонные части в большинстве своем делаются в виде треугольников, соответственно к ним применимы все формулы, касающиеся этой фигуры. Начинается все с определения высоты крыши в коньке. Когда вы решите насколько высокой у вас будет крыша, рассчитать площадь не составит особого труда.
Высота крыши в коньке считается одним из опорных параметров.
Фронтоны с ломаными крышами рассчитываются аналогично, только здесь вам придется делить фасадную плоскость на сектора и высчитывать необходимые параметры для каждого сектора отдельно.
Сложные конструкции делятся на сектора и для каждого сектора расчет производят отдельно.
При составлении проекта и выполнении расчетов есть один очень важный нюанс. В одноэтажных зданиях высота фронтона должна соотноситься к высоте стены в пропорции 1:1. Обычно высота стены с цоколем составляет порядка 3,5 м. Для обустройства жилого чердачного помещения этого достаточно.
Если вы сделаете слишком высокую кровлю, то она будет доминировать над первым этажом и визуально давить на него. Маленький чердак до 2 м, будет создавать впечатление вросшего в землю дома, что также не добавит привлекательности строению.
Оптимальное соотношение высоты этажа и фронтона 1:1.
Как самому сложить блочный фронтон
Для кирпичного фронтона, равно как и для любых других блочных сооружений используется одна и та же технология, меняются лишь габариты блоков. По сути, мы продолжаем возведение торцевых стен, только зауживаем их в форме треугольника.
| Иллюстрации | Рекомендации |
| Центральная стойка. Чтобы вывести правильно треугольник нам нужно обозначить его высоту:
| |
| Боковые растяжки. Теперь нам нужно обозначить боковые стороны треугольника. Для этого от вершины центральной стойки натягиваем к углам фасада 2 шнура.
| |
| Начинаем кладку. Дальше традиционным способом выкладываются ряды блоков и оконные проемы. Шнуры у нас обозначают боковой срез стены. Вначале он будет ступенчатым и здесь нужно определиться:
| |
| Обустройство скосов на окнах. На нашем примере запланированы окна со скосами параллельными плоскости кровли. Для их обустройства нужно заложить в кладку деревянные доски. Толщина досок порядка 30–40 мм, а ширина равна ширине стены. | |
| Закладываем верхний скос. Верхние скосы над окнами выкладываются в 2 ряда. Между рядами в раствор обязательно закладывается арматурная сетка. Толщина арматуры должна быть от 12 мм.
Теоретически опорные доски после окончания строительства можно вытащить и заштукатурить это место раствором, но в подавляющем большинстве случаев их оставляют замурованными в стену. | |
| Подпорки. Блочная стена штука прочная, но пока раствор окончательно не схватился, на высоте сильный порыв ветра ее может попросту свалить. Поэтому в процессе строительства сразу нужно монтировать жесткие съемные подпорки. | |
| Верхний кант. Поверх скосов мы будем класть еще один ряд блоков, в данном случае они напилены из стандартных блоков. Теоретически без этого можно обойтись, но так удобней делать пазы для промежуточных горизонтальных перекладин стропильной системы. | |
| Заготовка под конек. Очень важно сделать хороший паз под коньковый прогон. Ширина и глубина паза должны быть чуть больше самого прогона, ведь по правилам коньковый брус нужно обернуть рубероидом или какой-либо иной гидроизоляцией. | |
| Параллельный фронтон. Параллельная плоскость выкладывается точно также. Только там кроме косых растяжек еще нужно натянуть горизонтальный шнур, обозначающий коньковый прогон. Иначе вы можете ошибиться, и конек выйдет с уклоном. | |
| Альтернативный способ. Некоторые мастера сразу предпочитают обустроить скелет стропильной системы, состоящий из 2 крайних стропильных ферм и конькового прогона между ними, а по нему уже выкладывать фронтон.
|
Облицовка и утепление фронтона
Наружная отделка в блочных домах может выполняться в 3 вариантах:
- На мой взгляд, самым простым и менее затратным является шпаклевка по утеплителю. Смысл в том, что на поверхность стены клеятся и дополнительно фиксируются дюбелями-зонтиками листы пенопласта или ЭППС. Дальше на эти листы крепиться стекловолоконная сетка и наносится тонкий слой декоративной шпаклевки;
Утепление пенопластом с отделкой самый простой вариант.
- Чуть более сложной будет обшивка сайдингом. Если коротко, то устройство системы выглядит так: сначала монтируется обрешетка под утеплитель, после фиксации утеплителя ставится обрешетка под сайдинг и крепится сам сайдинг. Выглядит прилично, но и стоит в 2 раза дороже предыдущего варианта;
Технология отделки сайдингом.
- Но самым долгим, сложным и дорогим будет обустройство фасада облицовочным кирпичом. Под кирпич желательно заложить слой пенопласта. Если с кладкой газоблоков домашний мастер еще справится, то браться за облицовочный кирпич без опыта я вам не советую, дороже выйдет.
Отделка облицовочным кирпичом требует высокого профессионализма.
Вывод
Чтобы уложить блочный фронтон без опыта у меня ушла неделя, на параллельную плоскость я потратил уже 4 дня, а все вместе с отделкой торцов забрало около месяца. Так что не сомневайтесь, вышеописанная технология работает. На видео в этой статье есть наглядная инструкция. Если остались вопросы, пишите в комментарии, постараюсь помочь.
Оригинальный фронтон может стать подлинным украшением дома.
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Фронтон из газобетона — АлтайСтройМаш
Кладка фронтона из газобетона
Для начала разберёмся, что такое фронтон? По сути, это фасадная часть сооружения, расположенная между скатами кровли. Материал, из которого изготавливается данный элемент, может быть различным – все зависит от типа здания и материала стен сооружения. Это может быть фронтон из газобетона, кирпича или дерева. Конкретная форма данного элемента здания зависит от конфигурации кровельных скатов и может быть треугольной, трапециевидной или овальной. Основная функция фронтона заключается в принятии дополнительной нагрузки от стропильной конструкции. Кроме того, он защищает чердачное помещение здания от неблагоприятных погодных условий.
Нас интересует фронтон, изготовленный из газобетонных блоков. Перед тем как делать фронтон дома из газобетона, необходимо провести некоторые расчёты. Если фронтон имеет треугольную форму, то они достаточно просты. Сначала мы определяем высоту крыши в коньке, далее рассчитываем площадь фронтона – это элементарная геометрия.
Рассчитать высоту крыши в коньке – это самая важная задача на данном этапе. При определении высоты конька, особенно для одноэтажных зданий, важно, чтобы пропорции высоты фронтона и высоты стены соотносились как 1:1. Так вы сможете обустроить чердачное помещение под дополнительную жилую площадь.
Кладка фронтона из газобетона – это довольно сложный процесс, но даже непрофессионал сможет выполнить эту работу, если учтёт некоторые нюансы.
Фронтон из газобетона своими руками
Крыша с фронтоном из газоблока будет надёжной и устойчивой только в том случае, если вы будете соблюдать технологию производства работ при возведении фронтона. Если вы смогли самостоятельно залить фундамент, выложить первый ряд из газоблоков и сделать ровные стены, то с устройством фронтона у вас не возникнет проблем.
Фронтон из газобетона своими руками укладывается в следующей последовательности:

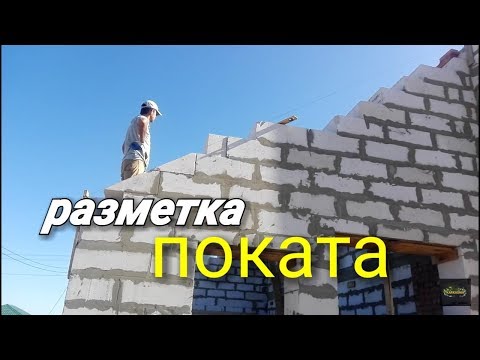

После расчёта высоты и площади фронтона, мы начинаем разметку торцевых стен. Для здания треугольной формы все просто – находим середину нижнего катета. В установленном месте закрепляем рейку – так мы отмечаем центр будущего фронтона.
Протягиваем от верхней части рейки до краев фасада шнурки, по ним мы будем находить 2 оставшиеся линии треугольника и класть крайние ряды. Теперь можно начинать укладку блоков.
Если в чердачном помещении планируется сделать окно, то необходимо учесть место под установку оконных блоков. Положите несколько рядов газоблоков до высоты оконного проёма, затем сделайте разметку и поместите оконную раму на газобетонные блоки. Далее вы продолжаете укладывать блоки вплотную к вашей раме.
После того как все блоки уложены, остаётся последний этап – подрезка блоков. Необходимо получить ровные стороны скатов фронтона. Срезайте ровную линию, ориентируясь на шнурки, а затем отшлифуйте неровности теркой по газобетону.
При строительстве зданий из газобетонных блоков важно сделать армирование, это касается и фронтонов. Арматуру укладываем в пазы, проделанные штроборезом, с шагом по высоте через каждые 3-4 блока. Если у вас предусмотрены окна, не забудьте усилить и оконные проёмы.
Теперь вы знаете, как класть фронтоны, и ваша кровля будет уложена на прочное и надёжное основание с каждой стороны фасада.
Фронтон из газоблока: преимущества
Приняв решение сделать фронтон из газоблока, вы получаете как минимум следующие преимущества:
- Удобство и простоту работы с блоками, укладки и обработки.
- Экономию на строительных материалах.
- Небольшой вес полученного фронтона в сравнении с другими материалами и высокую прочность.
- Меньшую нагрузку на фундамент здания.
Как видите, фронтон из газоблока – это выгодное и удобное решение для строительства.
Если ваша фирма предоставляет услуги по строительству зданий из газоблоков, рекомендуем обратиться в нашу компанию. Мы продаём высококачественное оборудование для изготовления неавтоклавного газобетона, всю необходимую информацию по данной теме вы можете найти на нашем сайте. Возможна поставка по всей России и в страны СНГ: Узбекистан, Казахстан и др.
Мы гарантируем качество и выгодные цены!
Фронтон из пеноблока: как выложить своими руками
Эта фасадная часть здания располагается между кровельными скатами. Исходя из особенностей конфигурации последней, фронтоны бывают овальными, треугольными и трапециевидными. На такую конструкцию возлагается двойное предназначение. Она является опорным элементом стропильной конструкции и создает защищенность от попадания на чердак влаги. Площадь, образованная фронтонными стенами, в большинстве случаев отводится под дополнительное помещение. Сегодня разберемся, как делается фронтон из пеноблока.
Преимущества фронтона из пеноблока
Пеноблочный материал давно используется для возведения сооружений или фронтонных участков на зданиях. К основным достоинствам относятся:
- приемлемая стоимость материалов;
- хорошие показатели прочности;
- удобная обработка блоков из-за их пористой структуры;
- относительно небольшой вес кладки фронтона из пеноблоков, не создающий на фундаментную основу большой нагрузки;
- принцип ведения кладки – как у кирпичного материала, только применяется вместо цементного раствора клеевой состав.
Есть возможность проведения всех работ своими руками.
Подготовительные работы и расчет
Опытные мастера рекомендуют сначала возводить фронтон, после чего переходить к монтажу кровли. Это существенно облегчит процесс, так как кровельное перекрытие создает определенные помехи в кладочных работах.
Устройство фронтона из пеноблока своими руками подразумевает определенные расчеты. Определившись с высотой, найти общую площадь не составит сложностей.
Перед началом работ выполняется разметка. С этой целью на стене укрепляют рейку, которая своей длиной соответствует высоте будущего фронтонного элемента. Ее верхний край соединяют с углами стен капроновым шнурком. В конечном итоге получается треугольник, реечная верхушка которого считается фронтонной вершиной, а шнурами выделяются стороны. После этого приступают к строительным работам.
Отметим, что возведение фронтона возможно перед устройством кровли или после проведения таких работ.
Фронтонные участки для ломаного типа крыш определяются аналогично. Только следует поделить плоскость фасада на секторные участки и для каждого из них по отдельности определять нужные параметры.
Во время составления проекта и проведения всех необходимых расчетов возникает немаловажный нюанс. Для одноэтажных объектов высоту фронтона устанавливают соотносительно 1 к 1 к стене. Как правило, стенка с цокольным участком не превышает трех с половиной метров. Этого значения вполне достаточно, чтобы обустроить чердачное помещение.
Чрезмерно высокая кровля станет доминировать по отношению к стенам, зрительно давя на них. Чердак, высота которого не превышает двухметровой отметки, создаст впечатление, что дом врос в землю, и привлекательности объекту не прибавит.
Чтобы узнать площадь треугольного фронтона, если известны его основание и высота, достаточно воспользоваться формулой из школьного курса. Но в иных вариантах придется применить формулу Герона, в которую просто подставляют значения трех сторон. Вычисления усложняются определением квадратного корня, но такая задача упрощается, если воспользоваться специальными калькуляторами, которые выполнят все расчеты за несколько секунд.
Уточнив все параметры, можно составить схему фронтона, покупать материал и начинать строительство.
Кладка фронтона
Чтобы знать, как выложить фронтон из пеноблока, внимательно изучите последовательность выполнения работ:
- Сначала выполняется разметка торцевых стен объекта. Если планируется фронтонная часть в виде равностороннего треугольника, то с помощью простого замера определяется середина. Когда строится ассиметричная кровля, то проекционную точку смещают в любую из сторон на нужное расстояние. В установленных местах крепятся рейки, верхними краями определяющие высоту конькового элемента.
- К верху реек крепятся шнурки, обозначающие стороны треугольника. Так формируют «шаблон», по которому будет вестись кладка. Кстати, для организации естественного освещения чердачного помещения следует предусмотреть места под оконные проемы. Сразу становится ясно, сколько рядов необходимо выложить полностью, прежде чем настанет время для устройства проемного участка. Уложив первые ряды, определяется середина, от которой в обе стороны откладывают необходимое расстояние.
- Работы продолжаются, ориентир берется по натянутым шнурам, при этом учитываются места под установку оконных блоков. Ввиду того, что шнурок размещен по краям, он определит не только скатный угол, но и сдвиги блоков на краях кладочного ряда, которые сначала внешне будут напоминать ступеньки.
- Оконные проемы могут быть на ваше усмотрение – прямоугольными или со скошенными краями, параллельными верхнему краю кровли. Для соблюдения такого направления придется проемы перекрыть досками, ширина которых равна толщине фронтона из пеноблока.
- По доскам выполняется кладка блоков параллельно скату. Рядов, перекрывающих проемы, должно быть два. Последующая кладка проема ведется традиционным способом – блоки кладут горизонтально. Завершающий этап строительства фронтона – подрезка и укладка подходящих по размерам блочных кусков на боковые «ступеньки». Чтобы сделать все точно, целый блок укладываем на одну из ступенек, отмечаем линию среза и ножовкой отпиливаем лишнее. Напомним, что такая работа сложностей не вызывает.
- Со стороны чердачного помещения рекомендуется фронтонную стену подпереть досками, пока раствор будет сохнуть. Такая мера позволит избежать перекашивания и завала стен.
- Чтобы было удобно выкладывать стропильный каркас, наклонные участки фронтона выкладывают пластинами, напиленными из блочного материала. Кладка ведется от нижних точек к вершине на такой же раствор. В определенных местах допускается оставлять промежутки для выкладки конька и прогонных стропильных лаг.
- Если все выполнить правильно, то с каждой стороны дома у вас получится два одинаковых фронтона, отличающихся наличием оконных проемов или их формами.
- Как только кладка высохнет полностью, можно переходить к устройству кровли.
В качестве шаблонного варианта можно выставить крайние стропильные пары и во время работы ориентироваться на них. Кстати, стропила в таком случае сыграют роль дополнительной опоры для выкладываемого фронтона.
Некоторые в качестве надежной опоры внутри чердачного помещения выкладывают кирпичные столбики. Такая мера хороша, если фронтон высокий, да и столбы будут смотреться своеобразными колоннами. Правда, такая мера предосторожности украдет у вас немного свободного пространства, но устойчивость фронтонных стен будет гарантирована.
Армирование фронтона
Многих интересует вопрос – нужно ли армировать фронтоны из пеноблока? Естественно, и работа эта выполняется, как и в случае кладки стен – через каждые три – четыре ряда. Лучше всего для этого использовать арматурные пруты, укладываемые в устроенные в блочных рядах канавки. И не забудьте, что оконные проемы тоже усиливаются.
Отделочные работы
Наружную отделку блочного фронтона можно выполнить тремя способами:
- Наиболее простой и приемлемый по стоимости вариант – шпаклевание по утеплительному материалу. По поверхности наклеивают и в качестве дополнительной меры фиксируют дюбелями листы пенопласта, поверх которых закрепляется сеточка из стекловолоконного материала. Теперь можно брать декоративную шпаклевочную смесь и наносить ее тонким слоем.
- Сайдинговые панели вызывают определенные сложности в работе. Сначала монтируется обрешетка под утеплительный материал, потом крепятся рейки под сайдинг. Смотрится все красиво, но стоимость материалов и услуг сразу увеличивается минимум в два раза.
- Долгий процесс – облицовка кирпичом. Кроме того, этот вид работ стоит дороже остальных, да и в выполнении могут возникнуть сложности, требующие определенного опыта.
Заключение
Мы выяснили, как сделать фронтон из пеноблока. Ничего сложного в таких работах нет – несколько расчетов, разметка, и можно все выполнить самостоятельно. Если вам кажется, что опыта недостаточно, то пригласите на помощь профессиональных мастеров. Они выведут фронтонные стены достаточно оперативно.
Фронтон из газоблока
фронтон
Фронтон из газоблока – это разновидность торцовых стен
мансардного этажа, которые определяют его внешнюю форму
(треугольную, трапециевидную, ступенчатую) и защищают
чердачное помещение от ветров.
Если мансардный этаж планируют эксплуатировать как дополнительное жилое помещение, то фронтон из газобетона должен быть высотой 2,5 метра. Лучше всего возводить все торцовые стены из газобетонных блоков СИБИТ. Они достаточно легкие и не создадут негативной нагрузки на фундамент и нижние несущие стены. Фронтоны из газобетонных блоков можно возводить после монтажа крыши или перед установкой ее стропильной системы. Во втором случае, существует вероятность разрушения фронтона сильными порывами ветра из-за отсутствия дополнительной опоры. Важно также не допускать неровностей в геометрии, иначе последуют проблемы совместимости стропильной системы. Это наиболее вероятно, если фронтоны выполняют роль опоры поперечных деревянных балок крыши.
Торцовые стены мансарды из газобетона, по сути, образуют продолжение стен нижнего яруса. Поэтому, строительство фронтонов начинают от монолитного армированного пояса последнего этажа. Если мауэрлат уже установлен, можно приступать к строительству фронтонных стен газобетонного дома. Чтобы сделать фиксацию фронтонов более прочной используйте анкера, которые монтируются в последний ряд верхней стены. Анкера под фронтоны монтируйте так, чтобы они достигали 3 ряда газоблоков. В самих же блоках делаются отверстия, которые должны совпадать с металлическими прутами. После укладки третьего ряда блоков, анкера обрезаются (оставить следует 5 см для нарезания на их поверхности резьбы). Дальше, на верхние части анкеров одевают металлическую пластину, зажимают гайками и продолжают возведение фронтонов.
