Ростверк - что это такое

Общий вид монолитной конструкции

Содержание статьи

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.
Мелкозаглубленный ростверк

Мелкозаглубленный ростверк

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

Вид заглубленного ростверка в разрезе

  • Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.
Висящий тип

Висящий тип

По конструктивному решению:

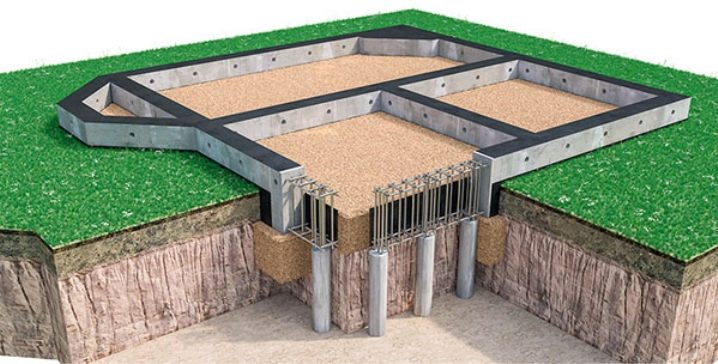

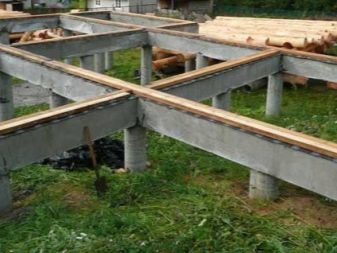

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.
Так выглядит цельнолитой железобетонный пояс

Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.
Сборная конструкция из металла

Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.
Сборно-монолитный ростверк

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

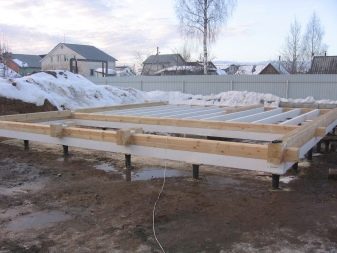

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

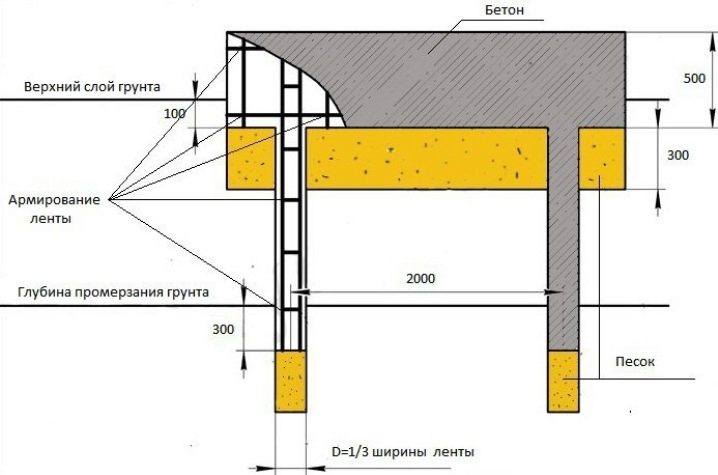

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

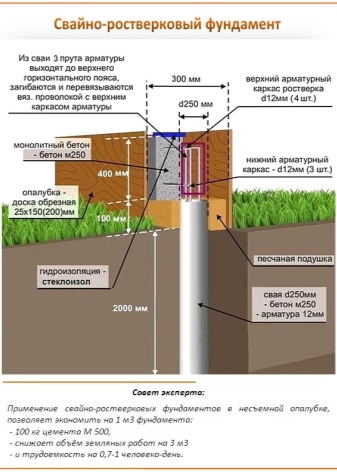

Свайное основание с ростверком

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.
Арматурный каркас ростверка

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм
Продольная (рабочая) арматураДо 3от 10
Свыше 3от 12
Горизонтальная арматура (поперечная)от 6
Вертикальная арматураДо 0,8от 6
Свыше 8от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
СерияОписание
Монолитные железобетонные ростверки

серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6Изготавливаются из тяжелого бетона класса В 12,5Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407-115

3.407.2-162

3.407.9-146

3.407.9-1581

Для эксплуатации конструкции при температуре:

●     до — 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

●     ниже — 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м — 2*3,14*0,5 = 3,14
  • Масса ростверка, кг — 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг — 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Крепление ростверка к сваеСвайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

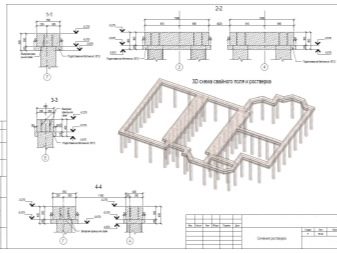

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Трамбовка бетона вибратором

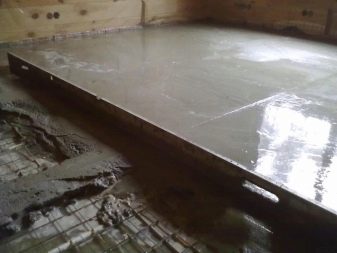

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Трамбовка бетона вибраторомФундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение стен из тяжелых материалов;
  • сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Трамбовка бетона вибратором

Экономьте время: отборные статьи каждую неделю по почте

что такое, цены, фото. Какие бывают ростверки: 🔨 ленточный, плитный, высокий и низкий

Ростверк — это верхня часть фундамента соеденяющая сваиили столбы, распределяющая нагрузку равномерно.

Ростверки разделяются:

  • по конструкции
    по материалу
  • по  степени заглубления

Конструкции ростверков

1. Ленточный ростверк.

Связывает один ряд свай, устанавливается под стены сооружений. Особенность: в отличие от кустовых и многорядных ростверков при забивке свай отклонения недопустимы. При отклонении в 5 см часть сечения выступает за ростверк, требуется установка специального выступа. При монолитном ростверке это сделать невозможно.

2. Секционный ростверк.

Соединяет сваи по всей площади фундамента. Допустимы несущественные отклонения. Недостатки – трудоемкость и дороговизна.

Рекомендуем так же посмотреть калькулятор с Он-лайн рассчетом цены



Материал из которых делают ростверк



1. Деревянный ростверк – брус

Используется при строительстве деревянных домов. Фиксируется на сваях стальными прутками. Иногда ростверком служит нижний венец постройки (например, нижний венец бани).



Обычно данный тип ростверка делают для винтовых свай.

Кстати технология установки винтовых свай описана на этой странице



2. Стальной ростверк.

Стальной профиль, используется  на Ж/Б и  винтовых сваях. Ростверк фиксируется на сваях арматурными прутками и приваривается сваркой.  Оптимальны для использования на вспучивающихся грунтах.



3. Железобетонный (бетонный) ростверк.

Бетонные плиты, наличие арматуры. Используется при строительстве типовых многоэтажных зданий, реже – для загородных домов.

Оптимален для Ж/Б свай.
Кстати посмотрите видео о том как забивают железобетонные сваи



Виды бетонных ростверков

Бетонные (железобетонные) ростверки бывают сборные и монолитные.

Недостатки сборных:

  • Необходимость тяжелой техники.
  • Возможность коррозии впоследствии.
  • Последовательность установки монолитного ростверка

Процесс строительства бетонного ростверка

Монтаж опалубки -деревянной или сборной металлической.

При строительстве загородных коттеджей для опалубки можно использовать экструдированный пенополистирол. Несъемный вариант, впоследствии будет обеспечивать теплоизоляцию.

Установка арматуры

В плановом строительстве – сталь AI, AII, AIII). Независимо от конструкции ростверка используется двойное армирование. Продольные арматурные прутья 10-12 мм толщиной, поперечные – 6-8 (они не принимают на себя нагрузку, служат для соединения каркаса воедино). Каркас располагается в 3-5 см от обеих поверхностей плиты. Чтобы он не опускался на дно при заполнении бетоном, под него подкладывают бруски, во избежание смещения крепят к опалубке.

Заливка бетоном

Бетонная смесь подается бетононасосом, уплотняется глубинным вибратором. Когда бетон схватится на 25 %, опалубку убирают. Нагружать ростверк можно по достижении 70 % прочности. Монолитные ростверки, как правило, выполняются низкими. Недостатки метода: энергоемкость и дороговизна.

Тк же смотрите — технология свайного фундамента с ростверком

Степень заглубления

1. Заглубленный (низкий) ростверк.

Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.



2. Низкий (повышенный) ростверк.

Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.



3. Высокий ростверк.

Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.



Так же смотрите





Наши услуги

Компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:



Статьи по теме



что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Технические характеристики

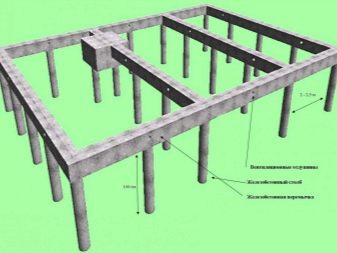

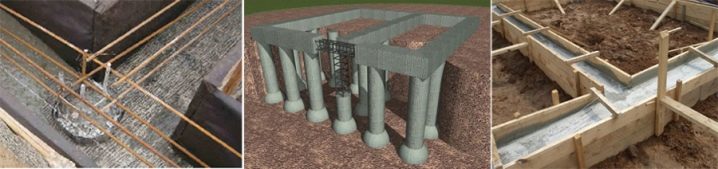

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

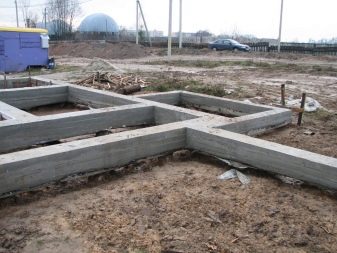

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

  • Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
  • Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
  • Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
  • Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.
  • Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
  • Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
  • Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
  • Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
  • Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.
  • Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
  • Небольшие сроки работ.

Вышеперечисленные плюсы актуальны только в том случае, если установка основания выполнена с соблюдением всех технологий строительства, и здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, у этого вида фундамента имеются и минусы:

  • Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
  • Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.
  • Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
  • Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
  • Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

Виды

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.

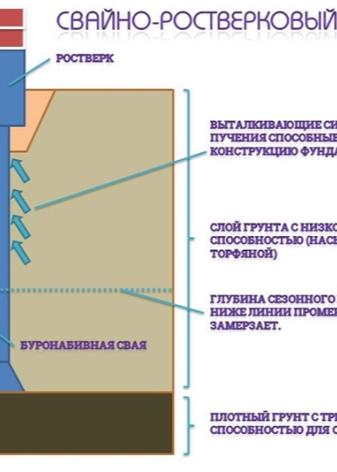

  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

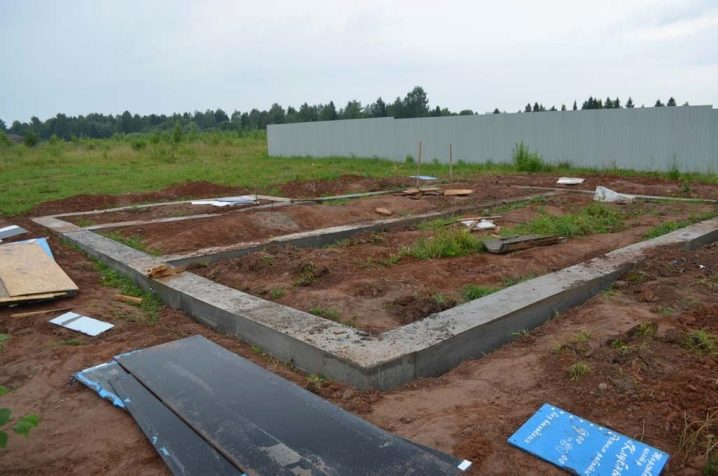

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

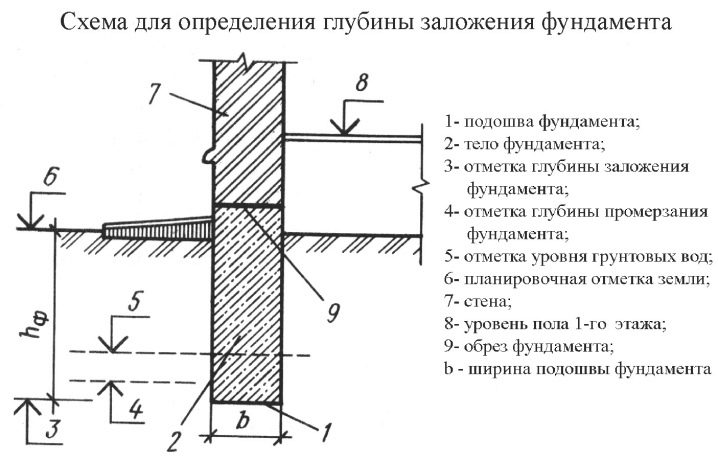

Проектирование и расчет

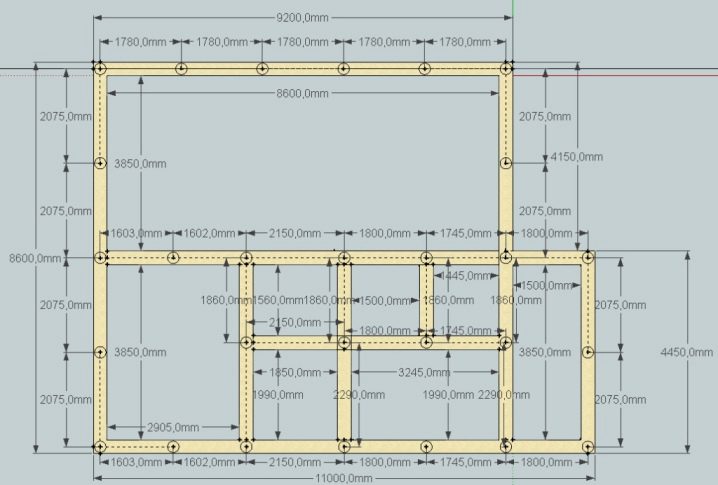

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

  • расчет основания и создание проекта;
  • подготовка и разметка строительного участка;
  • бурение скважин и рытье траншей;
  • формирование опалубки;
  • армирование;
  • заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

Установка ростверка

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

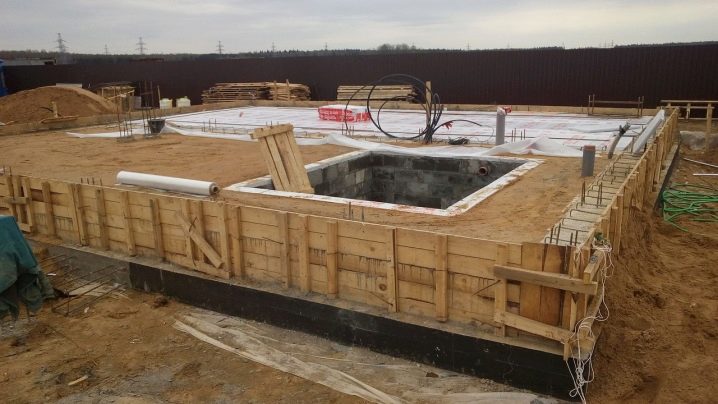

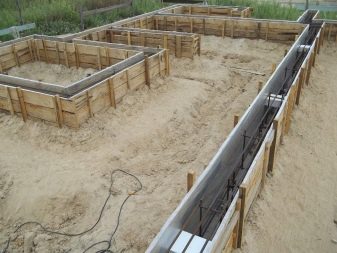

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

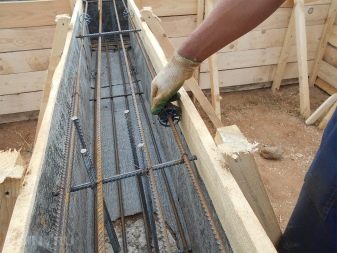

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

Укладка закладных деталей

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи. Если этот этап не выполнить, то после строительства для монтажных работ придется долбить бетон, что может нарушить его целостность и повредить зданию.

Заливка раствора

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1: 5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Иногда закладку основания осуществляют при температуре ниже +10С – в таком случае придется ждать полного высыхания не менее 2 недель. В зимнее время года залитый бетон понадобится дополнительно подогревать и утеплять.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

  • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.

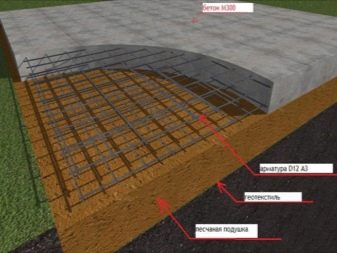

  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки.
  • Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
  • Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
  • Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
  • Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
  • Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
  • Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

Ростверк — Википедия

Материал из Википедии — свободной энциклопедии

Свайное поле для ростверка на сваях

Ро́стверк (нем. Rostwerk, от Rost — решётка и Werk — строение) — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на вкопанных в землю колоннах, сбоку напоминая стол. Ростверк выполняется в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Подушка под ростверк

Ростверком также называется одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, и выполняющий роль фундамента для лёгких зданий в комбинации со сваями.

Однако многие[кто?] сходятся во мнении, что настил, положенный на сваи путем использования съёмного оголовка, будет уже являться безростверковым фундаментом со сборным оголовком[источник не указан 759 дней].

Ростверк называется высоким, если он расположен значительно выше уровня грунта или воды (например, в причальных сооружениях портов), повышенным, когда его подошва совпадает с отметкой планировки грунта и низким, когда он заглублен в грунт (например, в фундаментах жилых и промышленных зданий). Материалом для ростверка в современном строительстве служат преимущественно бетон и железобетон (сборный или монолитный), реже — дерево и металл. Название «ростверк» возникло в связи с применявшейся ранее конструкцией, имевшей вид решётки из деревянных брусьев, по которой укладывался дощатый настил.

В высотных зданиях (небоскребах) ростверками называют решетчатые пространственные конструкции, расположенные вверху здания и/или на некоторых промежуточных этажах, которые служат для повышения пространственной жесткости здания и более равномерного распределения нагрузок между вертикальными несущими конструкциями (колоннами, стенами и т. п.). Ростверки также используются для опоры на них или подвешивания к ним конструкций нескольких этажей зданий ствольной конструктивной системы (с ядрами жесткости). В этом случае ростверк является консольной конструкцией. Используется также термин «аутригер-ростверк».

  • Меделевич И. Р. Плотницкие и столярные работы. — М.: Стройиздат, 1950. — 320 с.
  • Беленя Е.Н., Стрелецкий Н.Н. и др. Металлические конструкции. Специальный курс. Изд. 2-у, переработанное и дополненное. — М., Стройиздат, 1982. — с.286-289.
  • Ростверк // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.

Ростверк фото — Сайт о даче

При создании деревянных домов особое внимание уделяют поверхности фундамента, на которую укладывают брус или бревно. Требования к этим поверхностям достаточно жесткие – окладной (нижний) венец должен плотно прилегать к фундаменту по всему периметру дома. Плитный и ленточный фундаменты полностью соответствуют этому требованию, но их использование значительно удорожает строительство дома. Ведь приходится выполнять гораздо больший объем земельных работ, использовать больше бетона и арматуры, а никакого реального преимущества перед столбчатыми, свайными и комбинированными фундаментами они не имеют. Столбчатые, свайные и часть комбинированных фундаментов обходятся гораздо дешевле ленточных или плитных фундаментов, но качественно уложить на них окладной венец невозможно из-за отсутствия ровной поверхности. Ростверк позволяет устранить этот недостаток.

Ростверк - что это такое

Что такое ростверк

В строительстве ростверком называют деревянную, бетонную или стальную перемычку, которая связывает друг с другом разрозненные элементы фундамента (столбы или сваи) и создает ровную площадку для укладки окладного венца. Столбы или сваи, связанные в единую цепь, создают конструкцию, которая по своей прочности и жесткости не уступает полноценному ленточному фундаменту. Основная проблема, которую приходится преодолевать при строительстве фундамента – это морозное пучение грунта. Если основание фундамента расположено выше глубины промерзания грунта, то существует большая вероятность, что морозное пучение приподнимет и переломит бетон. Поэтому строительство ленточных фундаментов в регионах, где глубина промерзания превышает 50 сантиметров, неоправданно, ведь заглублять его придется как минимум на 100 сантиметров. В большинстве регионов России глубина промерзания превышает 150 сантиметров, поэтому ленточный фундамент обойдется в 2–3 раза дороже свайного или столбчатого. В этом случае создают свайный или столбчатый фундамент, который и связывают бетонной, деревянной или стальной перемычкой – ростверком.

Устройство ростверка столбчатого фундамента

Виды ростверка

Ростверк бывает трех видов:

  • деревянный;
  • железобетонный;
  • стальной.

Свайный фундамент с ростверком

Деревянный ростверк наименее дорогой и трудозатратный, но и самый неэффективный. Он обладает недостаточной механической прочностью, подвержен появлению плесени или гнили, а также неспособен создать достаточно жесткий каркас, объединяющий все элементы фундамента. Железобетонный ростверк обладает хорошей жесткостью, не боится влаги, а также несложен в изготовлении, поэтому его устанавливают на столбчатые фундаменты. Ведь столбы создают из кирпичей, шлакоблоков и других материалов, к которым у железобетона высокая адгезия.  На фундаментах из винтовых свай бетонный ростверк устанавливают лишь в том случае, если нет возможности сделать его из стальной балки. Стальной ростверк обладает двумя преимуществами – высокой прочностью и жесткостью, а также быстротой монтажа. Однако его изготовление требует высокой квалификации, ведь требуется так подогнать все детали, чтобы разница высот между ними не превышала половины миллиметра. В противном случае качественное крепление окладного венца будет сопряжено с серьезными трудностями. Способы крепления ростверка к фундаменту и окладного бруса к ростверку описаны в статье о креплении бруса к разным видам фундамента.



Source: aquagroup.ru

Читайте также

Ростверк что это такое, инструкция по монтажу ростверка своими руками

Столбчатые или свайные фундаменты неразделимы с понятием ростверк. Владельцам земельного участка, собирающимся возводить частный дом на такой платформе необходимо всесторонне рассмотреть приемлемость такого вида фундамента. Кроме преимущества цены, в отличие от заливного «пирога», он имеет иные достоинства и недостатки.

Что такое ростверк

Ростверк — это горизонтальная часть фундамента, распределяющая вес объекта и передающая нагрузку на опоры платформы.

Единая конструкция достигается путем обеспечения жесткости ответственных узлов.

Достоинства основания в прочности, долговечности, возможности использования на любом капризном грунте – плывуны, глина, песчаник. Кроме того, из-за малого объема подготовительных этапов и отсутствия большого количества бетона, его считают самым дешевым из всех известных фундаментов.



Есть и недостатки – под объектом невозможно устроить подвал или погреб, так как крытая часть – стены – отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду – наносы снега под полом не способствуют теплу. В этом случае выставляют забирку – кирпичный заслон, что ведет к удорожанию проекта.

Если для фундамента используют буронабивные сваи, то без строительной техники обойтись нельзя – требуется подготовить участок для въезда. Это также потребует денежных вложений.

Виды ростверка

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

По месту расположения

  • Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
  • Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
  • Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

По материалу

  • Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
  • Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
  • Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

  • Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
  • Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
  • Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники. Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время.

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом. Выбирать важно в зависимости от величины объекта.

  • Одиночное расположение. Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
  • Ленточное. Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
  • Полосами. Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.
  • Кусты. Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
  • Поле или шахматы. Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Монтаж ростверка своими руками

Определившись с нужным вариантом и закупив требуемое количество свай, приступают к работе. Идеальные погодные условия – ранняя осень или поздняя весна, когда земля интенсивно отдает влагу, осадков мало, температура не превышает 15 С.

Инструменты и материалы

В зависимости от выбранного варианта ростверка, потребуется следующее:

  • Инструменты для земляных работ: лопаты, ломы, кирки.
  • Для железобетонного ростверка: доски или фанера под опалубку, для стальных свай – ломы или длинные трубы для вкручивания.
  • Для деревянного: инструменты для работы с древесиной – пилы, монтировки, топоры.
  • Средства контроля и измерения: рулетка, отвес, нивелиры.

Кроме свай, бетона и материала для ростверка, приобретают обмазочную гидроизоляцию и/или антикоррозийные средства. Для деревянного ростверка покупают пропитывающие защитные составы.

Подготовка участка

Почву освобождают от растительности очень тщательно – это важное условие для любого типа фундамента. Если есть насаждения в виде кустарников и деревьев, то землю после корчевания проливают химикатами, купирующими дальнейший рост.



Далее, участок выравнивают и размечают. Для этого используют колья и веревку, натянутую между ними. Когда контуры обозначены, приступают к отметке мест для вставки опор – снимают 5 см грунта для свай или выкапывают ямы под столбы железобетона.

Монтаж опор

Стальные винтовые сваи вкручивают посредством лома или длинной трубы, вставленной в оголовок. Свая должна быть точно перпендикулярна грунту. После вкручивания всех единиц, проверяют на соответствие уровню плоскость концов, и если требуется, подрезают до нужного размера.

Железобетонные столбы укладываются по-другому:

  • В яму засыпают слой гравия и песка – каждого по 15 см. Они отведут подступающие грунтовые воды.
  • Концы столбов оборачивают в несколько раз рубероидом или обмазывают битумной мастикой каждый раз после затвердевания слоя.
  • Вставляют опоры, строго перпендикулярно грунту и заливают бетоном. Для экономии раствора и придания пущей крепости, пустоту вокруг столба заполняют строительным мусором – обломками кирпичей, камнями.



Сложность монтажа железобетонных опор состоит в подгонке их концов в одну плоскость. Может потребоваться алмазный круг для резки слоя бетона и арматуры. Монтаж ростверка на стальных сваях ведут сразу, на бетонных столбах – после окончательного затвердевания раствора.

Монтаж бетонного ростверка

После того как железобетонные сваи упрочились, выставляют опалубку из толстой влагостойкой фанеры и подпор или готовых щитов – поддержка там уже есть. Если требуется утеплить фундамент заранее, то ширину деревянных коробов рассчитывают с запасом. В готовые короба насыпают песчано-щебневую подушку, укладывают пенополистирольные плиты по стенкам, вяжут арматуру.

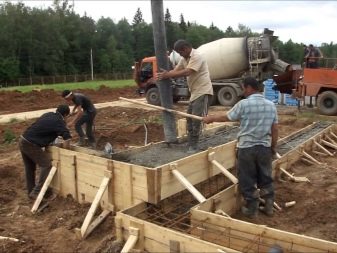

После всех процедур ростверк заливают. Для этого покупают готовый раствор из миксера и заливают участок за один раз – торможение строительства приведет к расслаиванию бетона. Если хочется сэкономить, то арендуют мобильный строительный миксер и замешивают раствор самостоятельно. Однако и в этом случае требуется сделать все за один день. Заливку ведут медленно, выгоняя воздух, протыкая толщу прутом, до появления на поверхности белого «молока».

Монтаж деревянного и стального ростверка

Брус, сечение не меньше 150 см, укладывают на сваи методом врубки вполдерева. Заранее просверливают отверстия в древесине для сцепления с оголовками свай. До укладки, их важно промазать битумом, дабы взаимодействие холодного металла и теплой древесины не создавало конденсата.

Металлические швеллера, нужного размера одевают на сваи и привинчивают к оголовкам. Поперечины приваривают. Для надежности, по углам будущего здания, ростверк укрепляется стальными усиленными уголками. После работы, стальную конструкцию покрывают средством против возникновения коррозии.



Итак, монтаж несложен. Учитывая, что в любом строительстве создание фундамента занимает львиную долю бюджета, самостоятельная работа, вполне оправдана. Скрупулезное следование рекомендациям, сделает работу долговечной, достойной любого объекта.

Видео по монтажу ростверка своими руками

Похожие материалы

Ростверк что это? (фото и описание)

На этапе подготовки к обустройству фундамента часто приходиться слышать слово ростверк. Что это такое? Именно на этот вопрос и призван дать ответы наш материал. Итак, приступим.

Ростверк является верхней частью (связующим поясом) в свайном или столбчатом фундаменте.

Эго функция – это распределение нагрузки, которую создают несущие элементы постройки. Выполнение ростверка производиться балками или плитами, которые объединяют все столбы (сваи) и выступают в качестве опоры под возводимые элементы строения.

Также, под словом ростверк понимают настил одиночного либо двойного типа, материалом которого служат брёвна или брусья, уложенные поверх щебёнчатой, песчаной или гравийной подушки, и являющие собой фундамент под лёгкие постройки.

Ростверк может быть следующих видов

Высокий ростверк

Относится к данному типу в том случае, если его расположение существенно выше, чем уровень почвы или поверхности воды (к примеру, на причалах и пирсах в портах).

Повышенный ростверк

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы.

Низкий ростверк

Относится к данному типу, в том случае, если наблюдается его углубление в почву (к примеру, в фундаменте под жилые и промышленные здания).

На сегодняшний день, ростверки выполняются чаще всего из бетона и железобетона (сборного или монолитного), бывает, что в качестве материала для них пользуются деревом и металлом.

Само слово «ростверк» начали использовать, поскольку ранее применяли конструкцию, являющую собой решётку из деревянного бруса, поверх которой производилась уклада дощатого настила.

ПО отношению к зданиям большой этажности (небоскребам) ростверк является решетчатой пространственной конструкцией, расположенной в верхней части строения и/или на территории нескольких промежуточных этажей. Здесь ростверк служит для того, чтобы повысить пространственную жесткость строения и более равномерно распределить нагрузки по вертикальным несущим конструкциям (колоннам, стенам и т. п.).

Ростверк также используют как опору, или чтобы подвесить к нему этажную конструкцию в зданиях, имеющих ствольную конструктивную систему (имеющих ядра жесткости). Для этого случая ростверк выступает в роли консольной конструкции. Ростверк такого типа, также называется аутригер-ростверк.

Как заливка свайно ростверкового фундамента — видео

Добавить комментарий

Ваш адрес email не будет опубликован.
