Фонарики своими руками светодиодные: Самодельные фонари и фонарики своими руками – Как сделать диодный фонарик своими руками

Содержание

Самодельный фонарик из светодиодной ленты и сдохшей батареи шуруповерта

Самодельный фонарик из светодиодной ленты

Светодиодные ленты сейчас применяются повсеместно и порой попадают в руки отрезки таких лент, ленты со сгоревшими местами светодиодами. А целых, рабочих светодиодов полным-полно и жалко выбрасывать такое добро, хочется где-то их применить. Так же попадаются различные аккумуляторные элементы. В частности мы рассмотрим элементы «сдохшей» Ni-Cd (никель-кадмиевой) батареи. Из всего этого хлама можно соорудить добротный самодельный фонарь, с большой вероятностью лучше заводского.

Светодиодная лента, как проверить

Как правило, светодиодные ленты рассчитаны на напряжение 12 вольт и состоят из множества независимых сегментов, соединенных параллельно в ленту. Это означает, что если выходит из строя какой-то элемент, работоспособность теряет только соответствующий элемент, остальные сегменты светодиодной ленты продолжают работать.

Светодиодная лента

Собственно, нужно лишь подать питающее напряжение 12 вольт на специальные точки-контакты, которые имеются на каждом кусочке ленты. При этом, напряжение поступит на все сегменты ленты и станет ясно, где неработающие участки.

Сегмент светодиодной ленты

Каждый сегмент состоит из 3-х светодиодов и токоограничивающего резистора, включенных последовательно. Если разделить 12 вольт на 3 (количество светодиодов), то получим 4 вольта на светодиод. Это напряжение питания одного светодиода — 4 вольта. Подчеркну, так как всю цепь ограничивает резистор, то диоду вполне хватит напряжения 3,5 вольта. Зная это напряжение, мы можем проверить непосредственно любой светодиод на ленте по отдельности. Сделать это можно, коснувшись выводов светодиода щупами, подключенными к блоку питания с напряжением 3,5 вольта.

Для этих целей можно использовать лабораторный, регулируемый блок питания или зарядное устройство мобильного телефона. Зарядное устройство не рекомендуется подключать напрямую к светодиоду, ибо его напряжение около 5 вольт и теоретически светодиод может сгореть от большого тока. Чтобы этого не произошло, подключать зарядное устройство нужно через резистор 100 Ом, так мы ограничим ток.

Зарядное устройство мобильного с крокодилами
Я сделал себе такое простое устройство — зарядка от мобильного с крокодилами вместо штекера. Очень удобна для включения сотовых без батареи, подзарядки батарей вместо «лягушки» и прочего. Для проверки светодиодов тоже сойдет.

Для светодиода важна полярность напряжения, если перепутать плюс с минусом, диод не загорится. Это не проблема, на ленте обычно указанна полярность каждого светодиода, если нет, то нужно пробовать и так и так. От перепутанных плюсов или минусов диод не испортится.

Проверка светодиода с резисторомПроверка светодиода на ленте

Лампа из светодиодов

Для фонарика необходимо изготовить светоизлучающий узел, лампу. Собственно, нужно светодиоды с ленты демонтировать и сгруппировать на свой вкус и цвет, по количеству, яркости и питающему напряжению.

Для снятия с ленты я использовал концелярский нож, акуратно срезая светодиоды прямо с кусочками токопроводящих жил ленты. Пробовал выпаивать, но что-то у меня плохо это удавалось. Наковыряв штук 30-40, я остановился, для фонарика и прочих поделок более чем достаточно.

Срезанные с ленты светодиоды

Соединять светодиоды следует по простому правилу: 4 вольта на 1 или несколько запараллеленных диодов. То есть, если сборка будет запитываться от источника не более 5 вольт, сколько бы не было светодиодов, их нужно спаивать параллельно. Если же планируется питать сборку от 12 вольт — нужно сруппировать 3 последовательных сегмента с равным количеством диодов в каждом. Вот например сборка, которую я спаял из 24 светодиодов, разделив их на 3 последовательные секции по 8 штук. Рассчитана она на 12 вольт.

Самодельная сборка из светодиодов на 12 вольтКаждая из трех секций этого элемента рассчитана на напряжение около 4-х вольт. Секции соединены последовательно, поэтому вся сборка питается от 12 вольт.

Кто-то пишет, что светодиоды не следует включать в параллель без индивидуального ограничивающего резистора. Может это и правильно, но я не ориентируюсь на такие мелочи. Для продолжительного срока службы, на мой взгляд, важнее подобрать токоограничительный резистор для всего элемента и подбирать его следует не измеряя ток, а щупая работающие светодиоды на предмет нагрева. Но об этом позже.

Я решил делать фонарь, работающий от 3-х никель-кадмиевых элементов из отработавшей батареи шуруповерта. Напряжение каждого элемента 1.2 вольта, следовательно 3 элемента, соединенных последовательно, дают 3.6 вольт. На это напряжение и будем ориентироваться.

Подключив 3 аккумуляторных элемента к 8-ми параллельным диодам, я измерил ток — около 180 миллиампер. Было решено делать светоизлучающий элемент из 8 светодиодов, как раз он удачно поместится в отражатель от галогеновой, точечной лампы.

В качестве основания я взял кусочек фольгированного стеклотекстолита примерно 1смХ1см, на него поместится 8 светодиодов в два ряда. В фольге прорезал 2 разделяющих полосы — средний контакт будет «-«, два крайних будут «+».

Основание для напайки светодиодов

Для пайки таких мелких деталей моего 15-ваттного паяльника многовато, точнее слишком большое жало. Можно сделать жало для пайки SMD-компонентов из куска электромонтажного провода 2.5мм. Чтобы новое жало держалось в большом отверстии нагревателя, можно согнуть проволоку пополам или добавить дополнительные кусочки проволоки в большое отверстие.

Жало для пайки SMD-компонентовПаяльник для пайки SMD-компонентов

Основание залуживается припоем с канифолью и светодиоды впаиваются с соблюдением полярности. К средней полосе припаиваются катоды («-«), а к крайним аноды («+»). Припаиваются соединительные провода, крайние полосы соединяются перемычкой.

Пайка светодиодов
Светоизлучающийэлемент из 8 светодиодов

Нужно проверить спаянную конструкцию, подключив ее к источнику 3.5-4 вольта или через резистор к зарядному устройству телефона. Не забываем про полярность включения. Остается придумать отражатель фонаря, я взял отражатель от галогеновой лампы. Светоэлемент нужно надежно зафиксировать в отражателе, например клеем.

Отражатель точечной, галогеновой лампы

К сожалению, фото не может передать яркости свечения собранной конструкции, от себя скажу: слепит весьма не плохо!

Самодельный светильник из светодиодов

Аккумулятор

Для питания фонаря я решил использовать аккумуляторные элементы из «сдохшей» батареи шуруповерта. Достал из корпуса все 10 элементов. Шуруповерт работал от этой батареи 5-10 минут и садился, по моей версии, для работы фонаря вполне могут подойти элементы этой батареи. Ведь для фонаря нужны токи, гораздо меньшие, чем для шуруповерта.

Никель-кадмиевые элементы аккумулятораЯ сразу отцепил три элемента от общей связки, они как раз будут давать напряжение 3.6 вольт.

Я замерил напряжение на каждом элементе по отдельности — на всех было около 1,1 В, только одна показывала 0. Видимо это неисправная банка, ее в мусорку. Остальные еще послужат. Для моей светодиодной сборки будет достаточно трех банок.

Проштудировав интернет, я вывел для себя важную информацию о никель-кадмиевых аккумуляторах: номинальное напряжение каждого элемента 1.2 вольт, заряжать банку следует до напряжения 1.4 вольт (напряжение на банке без нагрузки), разряжать следует не ниже 0.9 вольт — если составленно несколько элементов последовательно, то не ниже 1 вольта на элемент. Заряжать можно током десятой доли емкости (в моем случае 1.2А/ч=0.12А), но по факту можно и большим (шуруповерт заряжается не более часа, значит токи зарядки не менее 1.2А). Для тренировки/востановления полезно разрядить аккумулятор до 1 В какой-либо нагрузкой и зарядить заново, так несколько раз. Заодно оценить примерное время работы фонаря.

Итак, для трех элементов, соединенных последовательно, параметры таковы: напряжение зарядки 1.4X3=4.2 вольта, номинальное напряжение 1.2X3=3.6 вольт, ток заряда — какой даст зарядное мобильного со стабилизатором моего изготовления.

Единственный не ясный момент: как мерять минимальное напряжение на разряженных аккумуляторах. До подключения моего светильника на трех элементах было напряжение 3.5 вольт, при подключении — 2.8 вольт, напряжение быстро восстанавливается при отключении опять до 3.5 вольт. Я решил так: на нагрузке напряжение не должно падать ниже 2.7 вольт (0.9 В на элемент), без нагрузки желательно чтобы было 3 вольта (1 В на элемент). Однако, разряжать придется долго, чем дольше разряжаешь, тем стабильнее напряжение, перестает быстро падать на зажженых светодиодах!

Никель-кадмиевые элементы аккумулятора

Свои и без того разряженные аккумуляторы я разряжал несколько часов, иногда отключая лампу на несколько минут. В итоге получилось 2.71 В с подключенной лампой и 3.45 В без нагрузки, разряжать дальше не рискнул. Замечу, светодиоды продолжали светить, хоть и тускловато.

Зарядное устройство для никель-кадмиевых аккумуляторов

Теперь следует соорудить зарядное устройство для фонарика. Основное требование — напряжение на выходе не должно превышать 4.2 В.

Если планируется питать зарядное от какого-либо источника более 6 вольт — актуальна простая схема на КР142ЕН12А, это очень распространенная микросхема для регулируемого, стабилизированного питания. Зарубежный аналог LM317. Вот схема зарядного устройства на этой микросхеме:

Схема зарядного устройства для никель-кадмиевой батареи из трех элементов

Но эта схема не вписывалась в мою задумку — универсальность и максимальное удобство для зарядки. Ведь для этого устройства понадобится делать трансформатор с выпрямителем или использовать готовый блок питания. Я решил сделать возможность заряда аккумуляторов от зарядного устройства мобильника и USB порта компьютера. Для реализации потребуется схемка посложнее:

Схема зарядки никель-кадмиевой батареи 3.6В от USB порта

Полевой транзистор для этой схемы можно взять с неисправной материнской платы и другой компьютерной периферии, я срезал его со старой видеокарты. Таких транзисторов полно на материнке возле процессора и не только. Чтобы быть уверенным в своем выборе, нужно вбить номер транзистора в поиск и убедиться по даташитам, что это полевой с N-каналом.

В качестве стабилитрона я взял микросхему TL431, она встречается практически в каждом заряднике от мобилы или в других импульсных блоках питания. Выводы этой микросхемы нужно соединить как на рисунке:

Микросхема TL431 в качестве стабилитрона 2.5 В

Я собрал схему на кусочке текстолита, для подключения предусмотрел сразу гнездо USB. В дополнение к схеме впаял один светодиод возле гнезда, для индикации зарядки (что на USB-порт поступает напряжение).

USB зарядное для никель-кадмиевых аккумуляторов Подсветка USB порта

Немного пояснений к схеме Так как зарядная схема будет все время присоединена к батарее, диод VD2 необходим, чтобы батарея не разряжалась через элементы стабилизатора. Подбором R4 нужно добиться на указанной контрольной точке напряжения 4.4 В, мерять нужно при отцепленной батарее, 0.2 вольта — это запас на просадку. Да и вообще, 4.4 В не выходит за пределы рекомендуемого напряжения для трех аккумуляторных банок.

Схему зарядного можно существенно упростить, однако заряжать придется только от источника 5 В (USB-порт компьютера удовлетворяет этому требовванию), если зарядное телефона выдает большее напряжение — использовать его нельзя. По упрощенной схеме, теоретически, аккумуляторы могут перезаряжаться, на практике же так заряжают аккумуляторы во многих заводских изделиях.

Упрощенная схема зарядки через USB

Ограничение тока светодиодов

Чтобы исключить перегрев светодиодов, а заодно уменьшить потребляемый ток от батареи, нужно подобрать токоограничительный резистор. Я подбирал его без каких-либо приборов, на ощупь оценивая нагрев и на глаз контролировал яркость свечения. Подбор нужно производить на заряженной батарее, следует найти оптимальное значение между нагревом и яркостью. У меня получился резистор 5.1 Ом.

Схема ограничения тока светодиодов

Время работы

Я производил несколько зарядок-разрядок и получил следующие результаты: время зарядки — 7-8 часов, при непрерывно включенной лампе аккумулятор разряжается до 2.7 В примерно за 5 часов. Однако, при выключении на несколько минут, батарея немного восстанавливает заряд и может проработать еще полчаса, и так несколько раз. Это означает, что фонарик достаточно долго проработает, если светить не все время, а на практике так и выходит. Даже если пользоваться практически не выключая, на пару ночей должно хватить.

Конечно, ожидалось более продолжительное время работы без перерыва, но не стоит забывать, что аккумуляторы были взяты из «сдохшей» батареи шуруповерта.

Корпус для фонаря

Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.

Фонарик на аккумуляторах в разобранном виде

Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.

Корпус для фонаря из полипропиленовых муфт

Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо другую трубу, то можно существенно уменьшить размеры фонаря.

Фонарик из муфт полипропиленовых труб

Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:

Самодельный фонарик из светодиодной ленты USB вход самодельного фонаря Светоизлучатель самодельного фонаря

Послесловие

В заключение хочется сказать несколько слов о получившемся обзоре. Не каждый USB порт компьютера может заряжать этот фонарь, все зависит от его нагрузочной способности, 0.5 А должно вполне хватить. Для сравнения: сотовые телефоны при подключении к некоторым компьютерам могут показывать зарядку, однако на самом деле никакой зарядки нет. Другими словами, если компьютер заряжает телефон, то и фонарь тоже будет заряжаться.

Схему на полевом транзисторе можно использовать для заряда от USB 1-го или 2-х аккумуляторных элементов, нужно лишь подстроить напряжение соответственно.


Оцените публикацию:

Оценка: 4.0 (1 голос)

Смотрите также другие статьи

КАК СДЕЛАТЬ ДИОДНЫЙ ФОНАРИК ИЗ ОБЫЧНОГО

Всем привет! Вот очередная простая переделка старого аккумуляторного фонарика с лампочкой накаливания под современные элементы — светодиод, драйвер, преобразователь. Друг отдал кучку старых зарядок для творчества, и у него отыскался старый фонарик времён СССР, который он хотел выбросить, а я его переубедил, сказав что сделаю из него отличный фонарь к Новому Году.

За основу зарядного устройства была взята одна из отданных зарядок телефона NOKIA, на 5,5 В 300 мА/ч, которое как родное подошло в корпус. После выломанных пластиковых стенок от дисковых аккумуляторов осталось много места, и на оставшееся место установил самодельную платку ЗУ на TP4056.

На второй половинке корпуса применил литий-ионный аккумулятор SAMSUNG от сотового, который также идеально подошёл. В качестве выключателя света применён мини-тумблер. Чтобы ничего не болталось — закрепил всё молекулярным клеем.

Светодиод GREE из тех, что заказывал раннее на Алиэкспрессе целую партию, он установлен на вырезанный по основанию фонаря алюминиевый радиатор, но поскольку тут используется только половина его мощности — он практически сильно и не греется. Диоды пришли через месяц, светят довольно ярко, свет нейтрально белый как и заказывал, буду их вставлять в другие самодельные фонарики.

Схема драйвера диода

Драйвер под него установлен на отлично зарекомендовавшей себя микросхеме AMC7135. Обычно на место С1 ставлю обычно танталовый cmd конденсатор 10х16V. Но применить можно любой из доступных, хоть простой электролитический — всё упирается только в его габариты на применяемой плате, но вот ставить его нужно обязательно!

Схема на микросхеме AMC7135

Для светодиода к отражателю приклеен коллиматор, освещённость очень хорошая, а то свет с обычным отражателем имеет темноватое пятно в середине, что не есть хорошо.

Схема на микросхеме AMC7135

Недавно собрал ещё один такой же, светодиод только поставил на 1 Вт и на него установил линзу 60 градусов. Проект предложил Igoran.

   Форум по LED

   Обсудить статью КАК СДЕЛАТЬ ДИОДНЫЙ ФОНАРИК ИЗ ОБЫЧНОГО


Как сделать светодиодные задние фонари своими руками?

Тусклый свет и большое потребление ламп накаливания – две проблемы для автолюбителя. Светодиоды – решение проблемы и как грамотно переоборудовать осветительные приборы, будет рассказано в статье.

Светодиоды изначально имели в основном индикаторную роль, отображали различные параметры и сигнализировали, например, о работе приборов. Инженерам удалось улучшить технологию и добиться от светодиодов больших мощностей и яркости. Их стали применять для освещения повсеместно, начиная от карманных фонарей, заканчивая прожекторами.

Применение LED в автомобилях

Как сделать светодиодные задние фонари своими руками

LED продукция не обошла стороной индустрию автомобилей и аксессуаров для них. Каждое следующее поколения автомобилей имело всё больше источников светодиодного света в своей комплектации.

Изначально их устанавливали для подсветки приборной панели и индикации на ней, подсветки салона, свет при открытии дверей. Когда удалось добиться высоких показаний яркости их стали устанавливать в качестве габаритных огней, стоп-сигналов, ДХО. Вершиной развития стали лампы ближнего/дальнего света на светодиодах. Специальная конструкция светящегося элемента, источника питания, охлаждения позволила добиться этой цели.

Светодиоды имеют преимущества перед лампами накаливания:

  • Моментально зажигаются;
  • потребляют малый ток;
  • обеспечивают яркий световой поток.

К сожалению светодиоды очень требовательны к стабильности питающего тока. Во время движения напряжение бортовой сети может изменяться от 13 до 14.7 вольт, в зависимости от режима работы двигателя.

Переоборудуем осветительные приборы

Яркий свет – один за гарантов безопасного движения, но за это нужно платить энергопотреблением. Например, когда вы стоите в пробке, габариты в совокупности со стоп-сигналом берут на себя порядка 100 ватт. И это, практически, на холостых оборотах двигателя, в результате вы можете получить разряженный аккумулятор.

Чтобы установить светодиоды в задние фонари вы должны определиться с тем что имеете и с тем какими навыками вы владеете.

Подбор диодов

Самый простой метод – применить обычную светодиодную ленту. На ней размещены SMD светодиоды типа 3528, 5050, 5730, 5630 и подобные, а также токоограничительные резисторы, вы можете нарезать её на нужные вам отрезки, кратные трём светодиодам. Как правильно резать ленту читайте здесь.

В зависимости от желаемой яркости приобретайте ленту с плотностью светодиодов 30, 60 или 120 штук/метр.

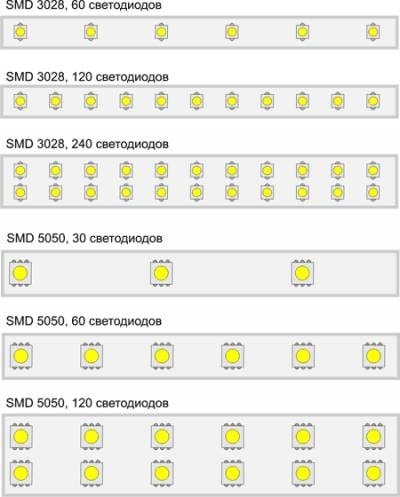

Плотность диодов на светодиодной ленте

Если ваши фонари имеют круглую форму, то нужна светодиодная лента бокового свечения. Иначе у вас не получится добиться «светящихся кругов» при нажатии на тормозную педаль.

Лента бокового свечения

Третий вид тюнинга – это установить своими руками 5 или 10-мм светодиоды в задние фонари. Светодиод зажигается от напряжения около 3.3 — 3.6 вольта, а в сети автомобиля более чем 12, поэтому нужно использовать токоограничивающий резистор на 0.5 – 1кОм.

Диод с впаянным резистором

Питание для светодиодов в автомобиле

Светодиодам нужно стабильное питание. Со скачками напряжения в бортовой сети они быстро выйдут из строя. Нужно стабилизировать напряжение или ток. Итак рассмотрим схему простейшего линейного стабилизатора напряжения.

Чтобы сделать светодиодные задние фонари своими руками нужно обеспечить их питанием. Для этого необходимо купить в магазине радиодеталей микросхему типа L7812, или отечественный полный аналог КР142ЕН8В, или регулируемый LM317. Ниже изображена схема подключения первой микросхемы, для примера в качестве нагрузки была использована светодиодная лента.

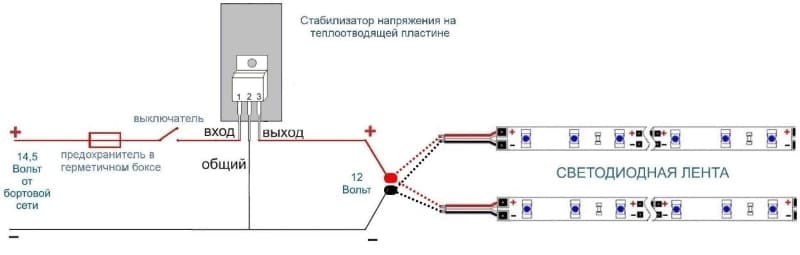

Схема подключения микросхемы типа L7812

В таком исполнении без радиатора микросхема выдержит ток до 1 Ампера, желательно смонтировать её на радиатор из алюминия, их вы можете найти в блоках питания и на материнских плата, а также других электронных устройствах. В роли радиатора отлично подойдёт обычная медная или алюминиевая пластина толщиной от 1 мм, размером со спичечный коробок.

С помощью LM317 можно получить различные выходные напряжения, между прочим если питать светодиоды слегка пониженным напряжением вы практически не потеряете в яркости, но значительно продлите срок эксплуатации. Схема подключения и номиналы резисторов вы можете увидеть ниже.

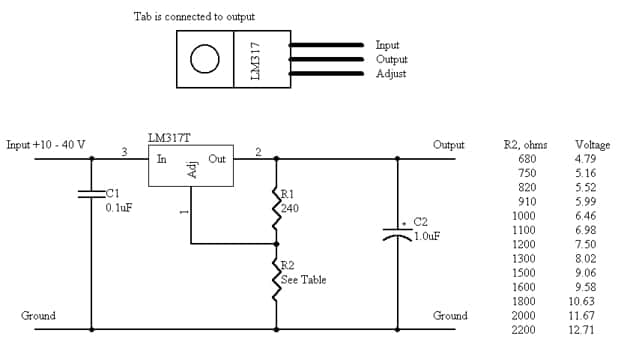

Схема подключения микросхемы типа Lm317

Подбор стабилизатора

Используйте по стабилизатору для каждого фонаря отдельно. Если вы работаете с маломощными цепями: подсветка бардачка, салона или приборной панели, – то хватит и одного стабилизатора. Чтобы определить количество стабилизаторов для конкретной цепи – посчитайте общий ток потребления светодиодов, для расчета потребления лент смотрите таблицу.

Чтобы получить ток, разделите мощность на напряжение:

14Вт / 12В = 1.16А

Теперь вы знаете как сделать светодиодные задние фонари и, по аналогии, можете выполнить полное переоборудования автомобиля на светодиодное освещение и подсветку.

Выбор между светодиодами и лентами вы должны сделать для себя сами, отмечу, что с помощью отдельных светодиодов, особенно если они в SMD исполнении, такие как 2835 или 5050 вы можете выполнять гораздо более сложные задачи, чем с лентами, сделав уникальный дизайн фонарей.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Простой мини светодиодный фонарик своими руками, описание схемы

фотография светодиодного фонарикафотография светодиодного фонарика

До изобретения светодиодов лампы накаливания были единственными светоизлучающими устройствами, которые можно было легко и дешево использовать в горелках. Хотя даже в настоящее время такие горелки используются, но лампы накаливания, как мы все знаем, из-за неэффективности энергопотребления требуют частой замены батареи, и, таким образом, такие горелки в конечном итоге становятся дорогостоящими в обслуживании и эксплуатации.

С появлением современных улучшенных высокоэффективных белых светодиодов стало возможным создание ослепительных ламп с использованием незначительной мощности, а лампы накаливания постепенно устаревают. Светодиодные фонари на самом деле настолько эффективны, что батареи могут работать почти вечно, что делает их удивительными устройствами, производящими свет.

Белые светодиоды также имеют встроенные линзы и, следовательно, могут не требовать дополнительных отражателей, что повышает их эффективность при создании четких световых паттернов. Однако использование внешних параболических отражателей усиливает свет во много раз и поэтому включено в светодиодные фонари, которые производят почти ослепление.

В этой статье мы попытаемся понять электрические и механические детали имеющегося в продаже светодиодного фонарика. Давайте узнаем довольно простую конструкцию одного такого образца.

Простые внутренние конфигурации

Подсветка светодиода на самом деле очень проста, так как не требует особых технических или электронных навыков.

Просто подключив анодную и катодную клеммы светодиода к источнику напряжения, светодиод может светиться.

Тем не менее, единственный критерий, которому должны строго следовать светодиодные индикаторы, заключается в том, что напряжение питания никогда не должно значительно превышать прямое падение напряжения, которое может быть различным для разных светодиодов (цветов).

картинка-схема светодиодного фонарика

Например, прямое напряжение белого светодиода составляет около 3,6 вольт, поэтому приложенное напряжение никогда не должно превышать 4 вольт (в идеале), но, учитывая, что более высокие входные напряжения могут быть приняты, только если светодиод подключен к соответствующим образом рассчитанному резистору последовательно.

На снимке ниже показан мини-светодиодный фонарик, который можно купить очень дешево в магазине, так что он вполне может стать устройством типа «используй и выбрасывай». В основном он состоит из одного белого светодиода, питаемого от трех маленьких батареек, соединенных последовательно.

фотография светодиодного фонарика изнутрифотография светодиодного фонарика в разобранном видефотография разобранного светодиодного фонарикафотография собранной схемы светодиодного фонарика

Поскольку каждая батарейка выдает разность потенциалов в 1,5 В, три из них складываются, чтобы дать 4,5 В, просто идеально подходящие для очень яркого питания одного белого светодиода.

Электрическая часть этого светодиодного фонаря в основном состоит из светодиода и трех батареек, расположенных последовательно, т.е. отрицательный элемент верхней ячейки касается положительного элемента второй батарейки, а отрицательный элемент второй батарейки касается положительного элемента третьей батарейки, оставляя положительный из первого и отрицательный третий батарейки свободны, так что они могут заканчиваться на проводах светодиодов.

Катод светодиода постоянно соединен с отрицательным элементом узла батарейки, в то время как анод соединяется с положительным напряжением источника напряжения через латунную полосу, расположенную так, что он действует как «листовой выключатель», чтобы попеременно включать светодиод и выключать в ответ на скольжение (пальцем) внешнего механизма.

Использование концепции для инновационных изобретений

картинка-схема фрисби со светодиодамикартинка-схема маленького фонаря для крыши вашего салона автомобиля

Как уже обсуждалось, светодиоды довольно просты в подключении, ряд интересных небольших улучшений освещения может быть построен с использованием нескольких светодиодов и батареи с соответствующим номиналом или источника напряжения.

Например, как показано на схеме выше, шесть светодиодов могут быть соединены вместе, чтобы создать приятный маленький фонарь для крыши вашего салона автомобиля. Положительный контур может быть подключен через дверной выключатель, так что светодиоды немедленно загораются при открытии любой из дверей. Добавив в него конденсатор, можно сделать так, чтобы огни продолжали работать еще пару секунд, даже после того, как двери закрыты и соответствующий выключатель выключен.

Еще одно изобретение, которое наверняка поразит ваших друзей — это прикрепление нескольких светодиодов к обычному фрисби. Это можно сделать, просверлив несколько отверстий в обычном фрисби и закрепив в них светодиоды, которые затем будут питаться через батарейки, как показано на прилагаемой схеме выше.

МОЩНЫЙ ФОНАРИК ИЗ СВЕТОДИОДНОЙ ЛЕНТЫ

В отличие от других вариантов, во множестве присутствующих на этом сайте, этот фонарик можно собрать практически из подручных «бросовых» компонентов, которые, как правило, скапливаются временами в домашних «закромах» и не находят никакого другого полезного применения. И здесь даже не понадобиться делать никакой преобразователь на 12 вольт.

При наличии у вас «завалявшегося» аккумулятора от любого мобильного телефона (можно даже  немного «убитого», но не совсем насмерть 🙂 и даже небольшого кусочка практически любой светодиодной ленты белого цвета свечения, можно за каких-нибудь пару часов сделать себе довольно неплохой светодиодный аккумуляторный  фонарик. На стандартных телефонных аккумуляторах, как правило, указано рабочее напряжение порядка 3,6 V, однако при полном заряде напряжение может достигать порядка 4 — 4,2 V (можно проверить тестером после зарядки). В нашем случае это не имеет большого значения, потому что напряжения такого аккумулятора вполне достаточно для яркого свечения нескольких светодиодов от светодиодной ленты.

На практике были проверены светодиоды, выпаянные со светодиодных лент различных типов, мощностей и напряжения питания (12 и 24 V). Без применения всяких дополнительных преобразователей напряжения и даже гасящих резисторов, такие светодиоды, как правило, работали без особых проблем. Тогда и появилась идея сделать простой фонарик для работы в «тёмных углах» или условиях полярной ночи :-), тем более, что разных аккумуляторов от сломанных сотовых телефонов и обрезков разных светодиодных лент скопилось более чем достаточно.

Схема фонарика проста. В зависимости от мощности светодиодной ленты, можно включить параллельно два, три и более светодиодов, для большей мощности (яркости свечения). Но при этом нужно учитывать, конечно, и мощность применяемого аккумулятора, а также степень его «убитости». Слишком много светодиодов включать не рекомендуется, так как фонарик придётся заряжать слишком часто. К тому же следует учитывать, что такие светодиоды довольно сильно греются! Диоды, для удобства работы с фонариком, можно включать через отдельные переключатели и, подключая разное их количество, регулировать световую мощность фонарика. В моём случае были использованы два светодиода от отрезка светодиодной ленты на 24 V и яркости фонарика вполне хватает даже для освещения небольшого помещения.

Итак, светодиоды аккуратно выпаиваются из светодиодной ленты. У меня была лента с питанием 24 вольта, там каждый «светодиод» представлял собой на самом деле модуль из трёх светодиодных элементов и имел, соответственно, шесть контактов-ножек (по две на каждый отдельный элемент). Эти элементы на ленте соединялись последовательно и, соответственно, питание каждого такого модуля из трёх светодиодов было 12 вольт (по 4 вольта на каждый отдельный светодиод). В свою очередь, два таких модуля запаяны на ленте также последовательно для возможности  питания ленты от 24 вольт. В общем, нужно выпаять нужное нам количество светодиодных модулей из ленты.

мощный фонарик из светодиодной ленты - распайка

LED из светодиодной ленты

Для основы фонарика берётся любая пластинка подходящих размеров из изоляционного материала достаточной жёсткости (пластик, текстолит, гетинакс…), к которому приклеивается аккумулятор от сотового телефона (клеем «Момент» или любым герметиком), переключатели и разъем для зарядного устройства. Поскольку аккумулятор у нас от сотового телефона, то и ЗУ для фонарика можно будет использовать, конечно, любое от сотового телефона. Затем всё это соединяется в соответствии с приведённой ниже схемой. Количество светодиодов может быть любым другим по вашему желанию, но, конечно, в разумных пределах…

Схема фонаря

Схема: ФОНАРИК ИЗ СВЕТОДИОДНОЙ ЛЕНТЫ

Светодиоды паяются на проводах и располагаются потом сверху аккумулятора:

Светодиоды паяются на проводах

Как видно из рисунка, применённые здесь два светодиода имеют по шесть «ножек»-выводов каждый, как и было написано выше. С одной стороны расположены «плюсовые» выводы, с другой — «минусовые». Если вы не пометили соответствующие выводы «+» и «-» перед выпаиванием их с ленты, определить полярность легко можно с помощью тестера.  Для этого нужно выставить на приборе режим измерения сопротивлений на минимальном его значении (например, 200 Ом) и поочерёдно прикоснуться щупами к выводам светодиода. При правильной полярности светодиод хоть слабо, но загорится.

Кстати, таким способом можно безопасно проверять любые светодиоды и матрицы, а также определять их полярность.

После определения полярности, плюсовые и минусовые выводы соединяются по три параллельно: минусовые все — на один общий провод, а плюсовые с каждого светодиода пойдут на переключатель, если он используется. Тогда можно будет включать либо один светодиод, либо два, три… одновременно и регулировать тем самым общую яркость фонарика.

Светодиоды паяются на проводах 2

Между аккумулятором и светодиодами очень желательно проложить, также, изоляционную прокладку — пластинку текстолита или гетинакса, чтобы аккумулятор не грелся от светодиодов при продолжительной работе фонарика:

фонарик из светодиодной ленты и батареи сотового телефона

Фонарик из светодиодной ленты своими руками

Сверху светодиоды тоже закрываются изоляционной пластинкой, в которой предварительно сделаны соответствующие прямоугольные прорези под сами светодиоды и движок переключателя. Всю конструкцию можно склеить клеем, либо же просто плотно обмотать изолентой. Общая компоновка всех элементов фонарика приведена на фото ниже:

фонарик из светодиодной ленты и батареи сотового телефона

Фонарь из LED ленты и батареи сотового телефона

Можно сделать и «налобный» вариант фонарика, прикрепив к нему необходимые дужки-держатели для эластичной ленты из подходящей проволоки (стальной, медной и др.). В результате должно получиться нечто такое:

фонарик из светодиодной ленты и акб

Далее для красоты обклейте аккуратно самоклейкой любого цвета и стиля — хоть чёрной, хоть серебристой. Специально для сайта Радиосхемы — Андрей Барышев.

   Форум по LED

   Обсудить статью МОЩНЫЙ ФОНАРИК ИЗ СВЕТОДИОДНОЙ ЛЕНТЫ


Подводный светодиодный фонарик своими руками


Такая необычная, но достаточно простая поделка, как подводный фонарик, может пригодиться в самых неожиданных местах, стать профессиональным инструментом. Если вам необходимо что-то рассмотреть в воде во время работы, то обычный фонарик вам никак не поможет. Данное изобретение не требует много времени на создание и каких-то больших затрат на материалы.

В нашем видео мы предлагаем вам ознакомиться с поэтапным созданием такого фонарика.

Для создания подводного фонарика нам будет необходимо следующее:
— старый маркер;
— сдвоенный провод;
— 2 маленькие батарейки;
— переключатель кнопочный;
— яркий светодиод;
— медицинская перчатка;
— фольга;
— паяльник;
— пинцет;
— клеевой пистолет.



Подготовив все необходимое, приступаем к работе.

В первую очередь нам необходимо удалить все содержимое из маркера. С двух сторон снимаем обе крышки. Пинцетом вытаскиваем «стержень» маркера и пишущую головку. У нас остается пустая емкость.



К одному концу обоих проводов припаиваем светодиод (лучше всего использовать белый), а ко второму концу одного из проводов – переключатель.

Места пайки хорошенько герметизируются клеевым пистолетом.



Оставшийся кончик провода тщательно обматывается фольгой. При этом этот провод должен составлять только треть от всей длины проводы.

Полученную конструкцию вставляем в пустой корпус от маркера, аккуратно выводя наружу светодиод, который должен крепиться в узкой части корпуса маркера.

Примеряем две маленькие батарейки, вставляя их в корпус. Вставляем так, чтобы провод, обернутый фольгой, стал проводящий контактом. Вынимаем.

В «задней» крышке маркера проделываем квадратное отверстие, в которое будет вставляться кнопка переключателя.

Теперь нам необходимо загерметизировать сам переключатель. Для этого отрезаем от подготовленной заранее медицинской перчатки один палец и одеваем его на сам переключатель.



Один контакт переключателя должен быть спаян с проводом, который ведет к диоду, а второй замотан фольгой. Чтобы второй контакт было удобнее обернуть фольгой, наращиваем его небольшим кусочком провода.

После этого вставляем переключатель в отверстие от крышки маркера. Закрепляем его в ней.

Вставляем батарейки, закрепив их между собой при помощи скотча. Закрываем крышку. Проверяем удобство нажатия кнопки переключателя. Наш фонарик готов.



Можно приступать к испытаниям под водой. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простой светодиодный фонарик | Мастер Винтик. Всё своими руками!

Светодиодный фонарик своими руками и зарядное устройство к нему.

Уже давно известно, что фонарики на светодиодах очень экономичны, малогабаритны и имеют более продолжительный срок службы. Светодиодный фонарик можно легко сделать своими руками или переделать имеющийся ламповый. Для этого нужны яркие светодиоды повышенной мощности.

Светодиоды потребляют меньший ток, долговечней и надежней по сравнению с лампочкой. К тому же они не боятся ударов и тряски.

КПД при преобразовании электроэнергии в свет у светодиодов значительно выше, чем у обычной лампочки накаливания.

Принципиальная схема фонарика

Для выполнения фонарика достаточно трех светодиодов, подключаемых параллельно к трем аккумуляторам типоразмера LR6 (АА) или батарейки (AAA). Можно также использовать аккумулятор от любого сотового телефона.

Схема подключения светодиодов повышенной яркости.

Светодиоды напрямую подключать к обычным батарейкам (типоразмер АА) или более мощным аккумуляторам нельзя! У таких элементов из-за малого внутреннего сопротивления ток через каждый светодиод может превысить 100 мА, что больше допустимого. Для надежной длительной работы в непрерывном режиме общий ток через три светодиода (включенных параллельно) не должен превышать 90 мА.

При необходимости питать фонарик от более мощных элементов питания ток через светодиоды можно ограничить при помощи внешнего добавочного резистора. Смотрите схему выше. Его величину лучше подобрать экспериментально, так как обычно неизвестно внутреннее сопротивление источника питания.

Все три светодиода от аккумуляторов при номинальном напряжении 3,6 В потребляют ток не более 75…80 мА (по мере разряда элементов ток будет снижаться, но все равно свечение будет достаточно ярким для подсветки).

Аналогичная по светоотдаче лампа потребляет ток не менее 250…350 мА. Простейший расчет показывает, что такой фонарик на светодиодах будет значительно экономичней.

Устройство заряда аккумуляторов для фонаря

Для подзаряда аккумуляторов от бортовой сети автомобиля можно воспользоваться схемой, показанной на рисунке ниже. При этом аккумуляторы не придется вынимать из отсека фонарика, если на его корпусе установить соединительный разъем Х2.

Схема зарядного устройства для аккумуляторов фонарика от автомобильной сети

Схема зарядного устройства может подключаться в автомобиле через гнездо прикуривателя. Микросхема DA1 за счет резистора R2 имеет ограничение выходного тока на уровне 90…95 мА (при коротком замыкании нагрузки), а напряжение на выходе не превысит 4 В (устанавливается резистором R1 на холостом ходу). За счет ограничения максимального выходного напряжения полностью исключено получение элементами избыточного заряда, правда, это увеличивает время заряда элементов. Ток заряда будет находиться в интервале 30…20 мА, снижаясь по мере заряда аккумуляторов. Диод VD2 предотвращает повреждение микросхемы при отключенном входе, но подключенном аккумуляторе.



Рисунок печатной платы и расположение элементов

Все элементы могут быть размещены на печатной плате с размерами 42,5×25 мм. Выбор типов деталей не критичен. Микросхему КР142ЕН12А можно заменить на LM317T или LM317MP.

Конструкция фонарика

Большой отражатель для светодиодов не нужен — сами они уже имеют нужную диаграмму направленности. А располагать светодиоды удобнее в линейку, на расстоянии около 5 мм друг от друга, например, как это показано в конструкции на рисунке ниже. Для изготовления корпуса можно воспользоваться стандартным отсеком для размещения шести элементов питания (в три отсека установить сами элементы питания, а в неиспользуемой части закрепить отражатель и включатель SA1).

Возможный вариант конструкции фонаря на светодиодах.

Такой фонарик сможет непрерывно давать свет около ста часов и будет полезен не только на рыбалке, но пригодится и в быту. А если его закрепить при помощи ремня на голове или прищепкой к карману на груди, в темноте света будет вполне достаточно для чтения книги, карты или распутывания лески. Причем спектр света подсветки, приближенный к естественному, — белый, в отличие от обычной лампы.

Аналогичные фонари уже давно делают. На фото показан вариант выполнения конструкции, предусматривающей закрепление фонаря на голове (в показанном корпусе размещены 3 батарейки типоразмера AAA).

Повысить время непрерывной работы у фонаря можно, если использовать импульсное питание для светодиодов.
Импульсный режим питания позволяет светодиодам работать на большем токе, то есть можно добиться увеличения яркости света при той же самой потребляемой мощности, что и в непрерывном режиме. Но это уже другая история.





Шелестов И.П. (Электроника для рыболовов)



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Ремонт санок
  • Спинка для санок своими руками

    Зима — время катания на лыжах, коньках и санках. Перекладины старых санок уже давно потеряли свой цвет. Нужно их обновить. Некоторые заменить, затем покрасить разноцветными красками!

    Теперь давайте поговорим о спинке, которая плохо держалась в своих креплениях, поломалась и давно потерялась.

    Для детей удобнее и безопаснее если санки оборудованы спинкой. Сегодня будем делать спинку крепкую, мягкую и удобную!

    Подробнее…

  • Эхолот рыболова-любителя своими руками.
  •  Структурная схема, поясняющая устройство и работу эхолота, показана на рис. 1. Тактовый генератор G1 управляет взаимодействием узлов прибора и обеспечивает его работу в автоматическом режиме. Генерируемые им короткие (0,1 с) прямоугольные импульсы положительной полярности повторяются каждые 10 с. Своим фронтом эти импульсы устанавливают цифровой счетчик РС1 в нулевое состояние и закрывают приемник А2, делая его нечувствительным к сигналам на время работы передатчика.

    Подробнее…

  • Зернодробилка из стиральной машины
  • Из старой и давно не нужной стиральной машинки можно сделать своими руками полезный аппарат для сельского подворья. В распоряжении у рачительного хозяина, любящего мастерить все своими руками остается: удобная нержавеющая емкость, малогабаритный электродвигатель АВЕ-071-4СМ (220 В, 180 Вт, 1350 об/мин), пусковой блок, достаточно компактный корпус и множество деталей и узлов, которые можно еще использовать. Например, для решения многих задач малой механизации — от переработки яблок, груш, винограда… на соки и витаминно — питательные смеси до дробления зерна с достаточно высокой производительностью, вплоть до муки. Подробнее…


Популярность: 9 308 просм.

Добавить комментарий

Ваш адрес email не будет опубликован.
