Фанкойлов система – принцип работы системы, схема монтажа чиллеров и фанкойлов, обслуживание системы кондиционирования

Содержание

Система чиллер-фанкойл — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 14 октября 2018; проверки требуют 8 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 14 октября 2018; проверки требуют 8 правок.

Чиллер (Водоохлаждающая машина) — аппарат для охлаждения жидкости, использующий Парокомпрессионный или абсорбционный холодильный цикл. После охлаждения в чиллере жидкость может подаваться в теплообменники для охлаждения воздуха (фанкойлы) или для отвода тепла от оборудования. В ходе охлаждения жидкости чиллер создаёт избыточное тепло, которое должно быть отведено в окружающую среду. Работа в паре с фанкойлом в системах кондиционирования является частным случаям использования чиллеров. Чиллеры сами по себе имеют широкое применение в промышленности

[1].

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате). Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования.

Терминология[править | править код]

Перевод для английского «сhiller» в ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления»[2] отсутствует. Для термина «fan coil unit» ГОСТ даёт перевод «вентиляторный доводчик» (доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и/или охлаждение воздуха).

Отличия[править | править код]

По сравнению с VRV/VRF системами, в которых между холодильной машиной и локальными узлами циркулирует газовый хладагент, системы чиллер-фанкойл обладают отличиями:

  • В два раза большее максимальное расстояние между чиллером и фанкойлами. Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы ниже, чем в системах с газовым хладагентом.
  • Стоимость разводки. Для связи чиллеров и фанкойлов используются обыкновенные водяные трубы, запорная арматура и т. п. Балансировка водяных труб, то есть выравнивание давления и скорости потока воды между отдельными фанкойлами, существенно проще и дешевле, нежели в газонаполненных системах.
  • Безопасность. Потенциально летучие газы (газовый хладагент) сосредоточены в чиллере, устанавливаемом, как правило, на открытом воздухе (на крыше или непосредственно на земле). Аварии трубной разводки внутри здания ограничены риском залива, который может быть уменьшен автоматической запорной арматурой.

Недостатки[править | править код]

Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, но безусловно проигрывают в экономичности системам c переменным расходом хладагента (VRF). Однако предельная производительность VRF-систем ограничена (объёмы охлаждаемых помещений до нескольких тысяч кубометров).

Неисправности[править | править код]

  • Утечка фреона. Утечка фреона может произойти в результате негерметичного соединения фреонового контура.
  • Выход из строя компрессора. В компрессоре как правило происходит сгорание обмотки статора или разрушение клапанов (поршневой группы).
  • Влага в холодильном контуре. Влага (вода) в холодильный контур может попасть в результате образования утечки в испарителе, вследствие чего происходит смешение двух контуров «фреон-вода».
    [3]

Основные схемы охлаждения жидкости[править | править код]

  • Непосредственное охлаждение.. Наиболее распространённый вариант. Охлаждение жидкости происходит в теплообменнике жидкость/фреон. Разница температур между входом/выходом составляет не более 7°С. Стандартный режим кондиционирования +7/12°С.
  • Охлаждение с использованием промежуточного хладоносителя. Данный тип схемы применяют когда разница температуры жидкости на входе и на выходе из чиллера более 7°С.

Вентиляторный доводчик — Википедия

Материал из Википедии — свободной энциклопедии

Канальный фанкойл в разобранном виде Напольно-потолочный фанкойл в разобранном виде У этого термина существуют и другие значения, см. Доводчик.

Вентиляторный доводчик, или фанко́йл, или Фэн-койл (англ. fan coil unit, от fan — вентилятор и coil — теплообменник; также англ. air handling unit — узел подготовки воздуха) — приёмник охлаждённого или нагретого носителя локального типа (воды, незамерзающей смеси) — оконечный элемент систем кондиционирования воздуха типа чиллер-фанкойл или систем отопления, предназначенный, как минимум, для рециркуляции и охлаждения воздуха в кондиционируемом помещении.

Основное предназначение ФК — отопление или охлаждение помещений, устройство тепловых завес.

ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления»[1] предписывает перевод английского fan coil unit как «Вентиляторный доводчик», то есть устройство, осуществляющее с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и (или) охлаждение воздуха).

На практике, фанкойл, как правило, не предусматривает «подачу наружного воздуха»; системы чиллер-фанкойл, в общем случае, не имеют центрального кондиционера воздуха.

ФК состоит из радиатора (теплообменника), по которому циркулирует нагретая или охлаждённая (в зависимости от задачи системы) жидкость непосредственно перед создающим воздушный поток вентилятором. При прохождении через радиатор воздух передаёт тепло или холод помещению. Теплоносителем служит централизованно охлаждаемая/нагреваемая вода или незамерзающий водный раствор этиленгликоля. В самом фанкойле находится только теплообменник (водяной радиатор) и вентилятор, прокачивающий через него комнатный воздух. В более сложных системах фанкойл может также обеспечивать приточную вентиляцию (смешение воздуха помещения с наружным воздухом, поступающим от крышного кондиционера), и обогрев помещения (в этом случае внутри фанкойла может использоваться несколько теплообменников).

Конструктивные варианты вентиляторных доводчиков[править | править код]

Наиболее распространены потолочные (канальные или кассетные) доводчики, монтируемые в стандартные ячейки подвесного потолка типа «Армстронг» (600 х 600 мм). Как правило, каждое кондиционируемое/отапливаемое помещение (комната) имеет локальный блок автоматики с возможностью централизованного перехвата управления (например, в особо жаркие дни, когда производительность системы оказывается недостаточной).

Также существуют настенные и напольные конструктивы, а также полностью скрытые фанкойлы, соединяемые с помещением вентиляционной решёткой или раструбом.

Особенности работы вентиляторного доводчика[править | править код]

Вентиляторный доводчик, через теплообменник которого постоянно прокачивается вода, охлаждает/нагревает воздух постоянно — даже тогда, когда его вентилятор выключен. Чтобы избежать этого, используются обходные трубы и вентили с термоэлектрическим приводом, отключающие фанкойлы от водяной разводки.

Охлаждение воздуха при кондиционировании приводит к выпадению росы (конденсата) на теплообменнике. Конденсат самотёком собирается в приёмный лоток, и периодически откачивается оттуда специальным маломощным дренажным насосом, управляемым поплавковым клапаном. Насос сбрасывает конденсат в приёмную трубу низкого давления, проходящую под потолком помещения, оттуда вода стекает самотёком в канализацию.

По сравнению с другими отопительными приборами, такими как радиаторы отопления, ФК обеспечивает лучшую циркуляцию воздуха. Применение ФК позволяет использовать отопительные приборы меньшего размера или уменьшить температуру теплоносителя.

При использовании ФК возможно эффективно производить отопление выходов из помещения с большим людским потоком, например входов торговых центров, метро и т. п.

Наличие вентилятора повышает уровень шума, понижает надёжность по сравнению с пассивными приборами отопления (радиаторами).

  1. ↑ ГОСТ 22270-76 (СТ СЭВ 2145-80). Государственный стандарт Союза ССР. Оборудование для кондиционирования воздуха, вентиляции и отопления. pdf Архивная копия от 4 марта 2016 на Wayback Machine

фанкойл — что это за система и каков её принцип работы

Система чиллер-фанкойл

Чиллер-фанкойл это универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени года: летом охлаждая воздух, а зимой, нагревая его. Чиллер-фанкойл позволяет поддерживать комфортные климатические условия в зданиях любой площади и этажности.

Принцип его работы аналогичен принципу действия системы водяного отопления. Только вместо котла в ней используется универсальный агрегат (чиллер), предназначенный для охлаждения жидкости, но способный осуществлять также ее нагрев.

Для поддержания комфортной температуры в отдельных комнатах здания в системе чиллер-фанкойл используются фанкойлы-теплообменники, дополненные вентиляторами.

К одному чиллеру, устанавливаемому, как правило, в верхней части здания,  можно подсоединить любое количество фанкойлов, расположенных в помещениях.

Так же, как и радиаторов отопления, фанкойлов в одной комнате может быть от одного до нескольких, в зависимости от площади и требований к температуре воздуха.

В качестве теплоносителя в системах чиллер-фанкойл используется вода или водный раствор этиленгликоля. Расстояние между холодильным агрегатом и фанкойлами может быть любым и регламентируется только конструктивными особенностями здания.

Немного истории

Название системы чиллер-фанкойл свидетельствует об ее явно зарубежной происхождении: в переводе с английского ««сhiller» -мощный холодильный агрегат, а «fan coil unit»-теплообменник, дополненный вентилятором.

Принцип работы чиллер фанкойл
Принцип работы чиллер фанкойл

Между тем системы чиллер-фанкойл широко использовались в Советском Союзе. Именно с их помощью поддерживался комфортный микроклимат в гостиницах и общественных зданиях. Их установка предусматривалась на стадии проектирования наряду с системами отопления и вентиляции. Оборудование, используемое в чиллер-фанкойлах, и сами системы должны были соответствовать действующим ГОСТ и СНиП.

Системы чиллер-фанкойл универсальны и в равной мере эффективны как для отопления здания, так и для кондиционирования воздуха в нем. Однако зачастую возможность обогрева помещений при использовании чиллеров упускается из виду, а сами системы используются только в жаркое время года. При этом чиллер-фанкойл сравнивается со сплит-системой и с системой центрального кондиционирования.

Но даже опустив возможность обогрева здания, чиллер-фанкойл при сравнении со сплит-системой имеет ряд неоспоримых преимуществ.

Чиллер-фанкойл или сплит-система?

Обе эти системы аналогичны, но в сплит системе циркулирует газовый хладогент, что в значительной мере ограничивает расстояние между холодильной машиной и внутренними блоками системы. Именно поэтому наружные блоки сплит систем располагают в непосредственной близости к внутренним блокам, помещая их на фасадах зданий.

Функциональная система чиллер-фанкойл

Благодаря использованию в качестве охлаждающей среды жидкости, чиллер-фанкойл имеет ряд преимуществ

  • Возможность присоединения к одному холодильнику любого количества фанкойлов. Разумеется, их суммарная мощность должна соответствовать мощности холодильной установки.
  • Компактность: для работы системы кондиционирования здания достаточно одного холодильного агрегата, установить который можно в техническом помещении, не портя при этом фасада здания. Фанкойлы могут находиться на любом расстоянии от чиллера
  • Простота монтажа: система кондиционирования монтируется аналогично системе отопления с использованием водопроводных труб и запорной арматуры, что значительно проще и дешевле по сравнению с газонаполненными системами.
  • Безопасность: уровень аварийной опасности системы сравним с обычным водопроводом. В случае аварии существует только угроза затопления помещений, снизить уровень которой можно с помощью качественной запорной арматуры.

Из чего состоит система чиллер-фанкойл

В состав системы чиллер-фанкойл входят следующие структурные элементы:

  1. Чиллер или центральная охлаждающая машина
  2. Фанкойлы или локальные теплообменники
  3. Охлаждающая жидкость (теплоноситель). Это может быть обычная вода или раствор этиленгликоля.
  4. Насос, называемый гидромодулем. В крупных системах обычно речь идет о насосных станциях
  5. Трубная разводка
  6. Система автоматического регулирования

Как устроен чиллер

Схема строения чиллераСхема строения чиллера

Чиллером называют агрегат, предназначенный для охлаждения или нагрева жидких сред, используемых далее в качестве теплоносителей. Чиллеры могут иметь широкий диапазон мощности, благодаря чему они с успехом используются в пищевой промышленности и фармацевтике, а также в климатотехнике. Их применяют для кондиционирования воздуха и отопления общественных зданий и частных домов, для заливки катков, охлаждения напитков и медикаментов.

Устройство чиллера аналогично устройству бытового холодильника. В нем есть компрессор, конденсатор и испаритель. Отличие состоит только в том, что тепловая энергия может забираться или отдаваться жидкости, циркулирующей через теплообменник, для чего используются одновременно 2 контура циркуляции воды: горячий и холодный.

В жаркое время года тепло охлаждаемой жидкости используется для нагрева воды, направляемой далее на горячее водоснабжение.  В холодное время года осуществляется только нагрев воды.

Движение горячей и холодной жидкости идет по двум отдельным непересекающимся трубопроводам, по которым  теплоноситель поступает к фанкойлам.

Что такое фанкойлы — принцип работы

Фанкойл теплообменник с вентиляторомФанкойл — теплообменник с вентилятором

Фанкойл это высокоэффективный теплообменник, одновременно подключаемый к холодному и горячему трубопроводу. Для усиления теплообмена используется вентилятор, монтируемый за теплообменником фанкойла. Особенностью фанкойла является создание воздушных потоков заданной температуры внутри помещения без дополнительного притока воздуха извне, что позволяет повысить эффективность использования вырабатываемой чиллером тепловой энергии.

Управление фанкойлом может идти в ручном и в автоматическом  режиме.

При ручном управлении для отопления достаточно перекрыть кран подачи в устройство холодной воды, а для охлаждения, напротив, перекрыть кран подачи горячей воды, открыв движение охлаждающей жидкости.

Принцип работы фанкойлаПринцип работы фанкойла

В автоматическом режиме достаточно установить  на панели требуемую температуру воздуха в помещении, поддержание которой осуществляется с помощью термостатов, регулирующих движение горячего и холодного теплоносителей.

Место установки фанкойлов может быть любым: настенным, напольным, потолочным. Если система используется предпочтительно для охлаждения, предпочтение отдается потолочному монтажу. Если, наоборот, для отопления, то фанкойлы помещают в нижней части стен.

Подведем итоги

Чиллер-фанкойл эффективная, проверенная временем, система отопления и кондиционирования воздуха, применение которой обеспечивает благоприятный климат круглый год.

Чиллер-фанкойл в равной степени эффективна для общественных зданий и частных домостроений, но в настоящее время ее широкое распространение ограничено недостаточным количеством предложений на рынке нашей страны чиллеров малой мощности, установка которых возможна в индивидуальных домах.

Еще одним недостатком чиллеров является высокая стоимость единицы тепловой энергии, вырабатываемой с их помощью. При выборе чиллеров для отопления они проигрывают газовым котлам.

Система чиллер-фанкойл | Схемы и принцип работы систем чиллер фанкойл

На сегодняшний день, наряду с новыми, развивающимися видами систем кондиционирования больших помещений, все большую популярность приобретают централизованные системы кондиционирования, одной из которых и является «чиллер-фанкойл». Она состоит из единого источника «холода» — чиллера, который, в последствие, с помощью промежуточного хладоносителя (жидкости) направляет ее множеству конечных охладителей воздуха — фанкойлам. Основным преимуществом такой системы чиллер-фанкойл является высокая гибкость построения, т.к. удаленность фанкойлов ограничена только возможностями насосов; и возможность модернизации на любом этапе.

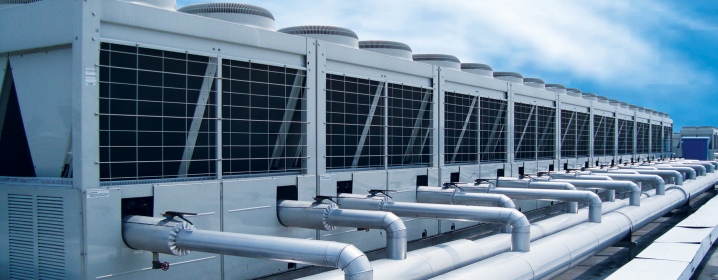

Система Чиллер

Чиллер — это устройство, предназначенное для охлаждения жидкости, которая используется в общей системе в качестве хладоносителя. Принцип работы такого типа холодильной машины заключается в переносе тепловой энергии от жидкости к окружающей среде за счет изменения агрегатного состояния холодильного агента. На данный момент существует большое количество вариантов исполнения чиллеров, что позволяет подобрать оптимальный тип для объектов практически любой сложности. В качестве хладоносителя может быть использована вода, если предполагается использовать чиллер только в летнее время или незамерзающие жидкости, если чиллер будет использоваться и в зимний период время.

система чиллер-фанкойл        чиллер фэнкойл


Варианты исполнения чиллеров:
  • Моноблочные с наружной установкой;
  • Модульные с наружной установкой;
  • Моноблочные внутренней установки с центробежными вентиляторами;
  • С выносным конденсатором воздушного охлаждения;
  • С конденсатором водяного охлаждения.

Система Фанкойл

Фанкойл – это устройство, предназначенное для охлаждения воздуха за счет циркулирующего через теплообменник хладоносителя. Фанкойлы бывают разных типов и исполнений. Как правило, в комплект поставки также может входить 3-х ходовой клапан, который служит для более точного регулирования расхода жидкости, а также просто необходим при сервисном обслуживании всей системы. Основные узлы фанкойла — это теплообменник и вентилятор для обдува этого теплообменника, т.е., фанкойл представляет собой простейшее устройство. Такая система обеспечивает долговечность работы фанкойла, его низкую стоимость и небольшие эксплуатационные затраты.

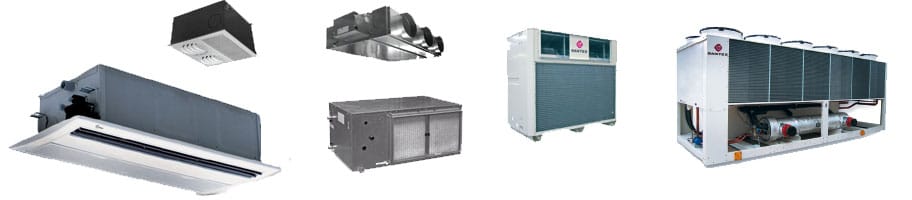

чиллеры и фанкойлы

Основными плюсами таких охладителей являются их долговечность, в виду несложного конструктива, а также низкая стоимость и эксплуатационные затраты.

Основные типы фанкойлов:

  • Кассетные однопоточные;
  • Кассетные четырехпоточные;
  • Потолочные;
  • Настенные;
  • Напольные;
  • Канальные низконапорные;
  • Канальные средненапорные;
  • Канальные высоконапорные;

Принцип работы системы чиллер-фанкойл

Промежуточный хладоноситель поступает в чиллер, где охлаждается/нагревается до определенной температуры. Далее, насосами по трубопроводам гидравлической системы он поступает в фанкойлы, и, проходя через их теплообменники, охлаждает воздух, при этом температура самого хладоносителя повышается. Как видно, принцип работы системы «чиллер-фанкойл» не сложен для понимания, но, помимо выбора подходящих вариантов из большого количества типов оборудования, необходимо правильно рассчитать и смонтировать трубопроводы теплоносителя, поэтому проектирование и установку лучше доверить профессионалам.

работа системы чиллер-фанкойл


С учетом своих плюсов, система «чиллер-фанкойл» наиболее оптимальна для применения в торговых комплексах, офисных центрах и гостиницах. В состав системы всегда можно внести изменения в плане количества фанкойлов, их расположение и типа, что особенно полезно в случаях, когда большое количество помещений сдается в аренду, т.к. при изменении планировок потребуются минимальные финансовые затраты. В целом, она олицетворяет собой современный подход к кондиционированию помещений разных классов и категорий, так как она не изменяет внешний вид строений и способна поддерживать внутри них оптимальные параметры температуры и относительной влажности.

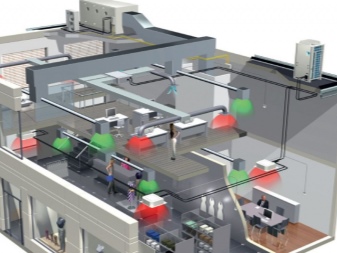

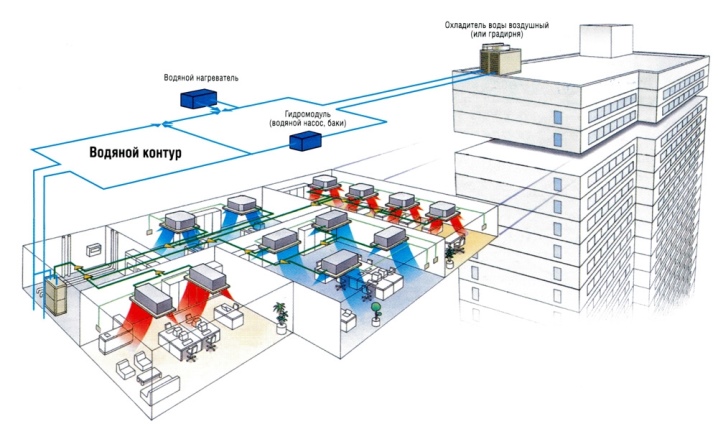

Схематичное расположение системы чилер-фанкойл

Схематичное расположение системы чилер-фанкойл на этаже офисного здания.

схема чиллер-фанкойл

Система фанкойлов кондиционирования Dantex

На сегодняшний день существуют новые, современные виды систем кондиционирования с непосредственным охлаждением воздуха для больших помещений, которые являются более эффективными и экономичными. Наряду с этим все большую популярность приобретают и централизованные системы кондиционирования с промежуточным хладоносителем, одной из которых и является система «чиллер-фанкойл». Условно эту систему можно тоже назвать сплит-системой. Она состоит из внешнего блока — чиллера, в котором происходят все основные процессы получения холода и процессов теплообмен. Уже после чиллера холодный промежуточный хладоноситель (жидкость) с помощью насосов подается к конечным охладителям воздуха — фанкойлам. В них хладоноситель нагревается, а воздух в помещении, в свою очередь, охлаждается, и теплым поступает опять в чиллер на охлаждение. При этом сам фанкойл будет являться внутренним блоком. Одним из важных преимуществ такой системы чиллер-фанкойл можно считать большую гибкость всей системы к изменениям тепловой нагрузки и к построению всей гидравлической системы трубопроводов от чиллера до фанкойлов. Любые изменения в удаленности фанкойлов от основного чиллера компенсируются только возможностями насосов, которые обеспечивают подачу промежуточного хладоносителя к фанкойлам. Увеличение или уменьшение их производительности можно произвести на любом этапе работы всей системы без других значительных ее изменений, в случае, если насос подобран с запасом, и имеет дополнительную опцию «частотный преобразователь».


Система Фанкойл


Фанкойл – это устройство, в котором происходит теплообмен между  воздухом в помещении и хладоносителем, циркулирующим в теплообменнике фанкойла. Причем фанкойл может как охлаждать воздух в помещении, так и нагревать его. Это зависит от того, в каком режиме работает сам чиллер. Если чиллер работает в режиме теплового насоса, то из него хладоноситель (в таком случае он называется теплоноситель) поступает теплым в фанкойл и, соответственно, нагревает воздух. Если чиллер работает в режиме холодильной машины, то из него хладоноситель (в таком случае он называется именно хладоноситель) поступает холодным в фанкойл и, соответственно, охлаждает воздух.

Система фанкойлов

Процесс теплообмена в фанкойле происходит в его теплообменнике. Внутри трубок теплообменника протекает хладоноситель. Наружная поверхность трубок имеет оребрение. Чаще всего оребрение пластинчатое с алюминиевыми ребрами. Наружное оребрение позволяет более интенсивно осуществлять теплообмен между хладоносителем и воздухом в помещении. Конструкция фанкойла делается как можно проще и с наименьшим количеством элементов, которые могут усложнить его конструкцию или привести к увеличению уровня шума при его работе. Это очень важная характеристика, так как фанкойлы устанавливаются в помещениях, где находятся люди, и повышенные шумовые характеристики не желательны. Однако для усиления циркуляции воздуха в фанкойлах устанавливаются вентиляторы (осевые или центробежные), они обеспечивают забор воздуха, обдув теплообменника фанкойла воздухом, и подачу этого воздуха назад в помещение. Поддержание нужной температуры в помещении осуществляется за счет изменения скорости вращения вентилятора или его полного отключения. Для более точного регулирования температуры воздуха в помещении бывает недостаточно отрегулировать температуру таким образом, поэтому часто фанкойл комплектуется трехходовым клапаном.


Фанкойлы делятся по типу размещения:
  • кассетные однопоточные;
  • кассетные четырехпоточные;
  • потолочные;
  • настенные;
  • напольные;
  • канальные низконапорные;
  • канальные средненапорные;
  • канальные высоконапорные.

По количеству теплообменников в одном фанкойле:
  • двухтрубные;
  • четырехтрубные;

По расположению трубок в пучке фанкойла:
  • коридорное;
  • шахматное (более эффективное).

По числу рядов теплообменника:
  • двухрядные;
  • трехрядные;
  • четырехрядные

Система Чиллер


Чиллер — это устройство, предназначенное для тепловой обработки (охлаждения/нагрева) жидкости, которая используется в общей системе в качестве промежуточного хладоносителя. Принцип работы чиллера ничем не отличается от работы простой парокомпрессионной холодильной машины. В самом чиллере происходят все основные процессы холодильного цикла, конечным результатом работы которого является охлаждение/нагрев промежуточного хладоносителя в испарителе. Для надежности и эффективной работы гидравлического контура имеется гидромодуль, где размещаются насосы, которые и обеспечивают подачу хладоносителя к фанкойлам. Таким образом, теплота от воздуха в помещении передается промежуточному хладоносителю, а он, в свою очередь, в испарителе чиллера передает эту теплоту холодильному агента, который отдает эту теплоту в окружающий воздух, охлаждается, и процесс снова повторяется. На данный момент существует большое количество вариантов исполнения чиллеров, что позволяет подобрать оптимальный тип для объектов любой сложности. В качестве хладоносителя может быть использована вода, если предполагается использовать чиллер только в летнее время, или незамерзающие жидкости, если чиллер будет использоваться и в зимний период время.

Важным преимуществом системы чиллер – фанкойл также является то, что сама система может быть собрана из составляющих разных производителей, т.е. чиллер –одного производителя, а фанкойл – другого производителя. Именно простота устройства фанкойла делает его универсальным и простым в эксплуатации. Такая система обеспечивает долговечность работы фанкойла, его низкую стоимость и небольшие эксплуатационные затраты.

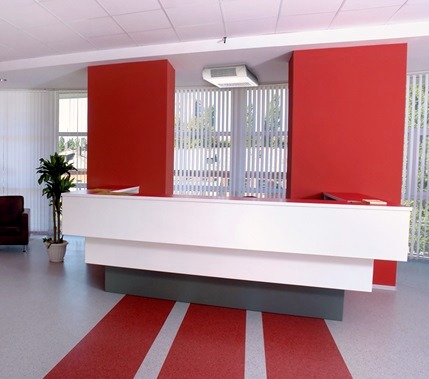

Отопление фанкойлами – принцип, особенности, преимущества

Использование фанкойлов для отоплениеНеэффективность традиционных видов отопления заставляет искать новые способы обогрева помещений. Современные технологии позволили использовать в качестве отопительных приборов такие климатические устройства как фанкойлы. Являясь важной частью систем центрального кондиционирования, они способны работать не только на охлаждение. При подключении к автономному котлу или тепловому насосу они полностью могут заменить устаревшее радиаторное оборудование и сделать процесс получения тепла более качественным и гибким в управлении.

Преимущества отопления фанкойлами

В больших офисных, торговых, административных и промышленных зданиях, имеющих водяное отопление, такие вентиляторные доводчики, установленные вместо привычных батарей, позволяют в 6-7 раз увеличить тепловую мощность:

  • прогрев помещения происходит гораздо быстрее;
  • можно использовать теплоноситель более низкой температуры;
  • достигается существенная экономия энергозатрат, что особенно важно для помещений большой площади и высоты;
  • становится возможным устанавливать температуру нагрева для каждой комнаты;
  • при необходимости можно охлаждать воздух в одной части помещения и отапливать остальные комнаты;
  • не нужно вести монтажные работы по установке радиаторов;
  • даже наиболее простая двухтрубная система позволяет кондиционировать воздух летом и производить эффективное отопление зимой;
  • возможность гибкого регулирования температурных параметров благодаря использованию современной автоматики управления.

Принцип работы фанкойла на обогрев

Особенности отопления фанкойламиВ системах центрального кондиционирования зданий наличие водяного контура дает возможность получать не только охлажденный, но и подогретый до определенной температуры теплоноситель. В качестве генератора тепла здесь выступает холодильная машина – чиллер, работающая в режиме теплового насоса. Вода, имеющая температуру 35-55°C, по трубам поступает на теплообменник фанкойла и нагревает воздух, поступающий туда же посредством вентилятора. С помощью жалюзи под определенным напором воздушная струя подается в отапливаемое помещение.

В отличие от обычных батарей монтаж фанкойлов позволяет гораздо быстрее прогревать комнату, т.к. в основе такого обогрева лежит принцип не естественной, а принудительной конвекции. Для контроля микроклимата используются термостаты, которые отключают подачу горячей воды при достижении определенных температурных параметров, после чего автоматически включается энергосберегающий режим.

Системы «чиллер-фанкойл» могут быть двухтрубные (работают либо на охлаждение, либо на обогрев) и четырехтрубные (одновременно выполняют обе функции). Для перехода на отопление в зимний период или межсезонье в двухтрубных системах предусматривается реверсивный клапан. Чтобы можно было быстро менять температурные показатели, дополнительно устанавливаются баки-аккумуляторы.

Особенности отопления фанкойлами

Схема отопления фанкойламиПрименение фанкойлов целесообразно там, где применение традиционного отопительного оборудования слишком затратно и малоэффективно. Радиаторы в таких случаях не обеспечивают нужной степени обогрева и большое количество энергии расходуется впустую. Там, где при проектировании уже предусмотрено центральное кондиционирование и проложены коммуникации, нужно просто установить фанкойл с нужными характеристиками в каждом отдельном помещении.

Наиболее распространенная схема в многоквартирных домах – это фанкойл, подключенный к чиллеру с функцией теплового насоса. В ней режим охлаждения/нагрева воздуха можно легко переключать по мере изменения задач. Даже при отсутствии чиллера, подключение фанкойлов к центральному отоплению увеличит его эффективность за счет применения вентиляторов для более быстрой раздачи нагретого воздуха. В коттеджах и частных домах применяется несколько другая схема подключения, в которой роль теплогенератора выполняет газовый или работающий на других видах топлива отопительный котел.

Решение купить фанкойлы — это более современный способ решения задач обогрева помещений любого назначения, который позволит вместо установки двух дорогостоящих микроклиматических систем (водяного отопления и кондиционирования) получить одну универсальную, гораздо более простую и функциональную.

принцип работы системы, схема монтажа чиллеров и фанкойлов, обслуживание системы кондиционирования

Чиллер-фанкойл все чаще заменяет собой привычные газонаполненные системы охлаждения и водяные контуры отопления, позволяя подавать среду нужной температуры в зависимости от сезона и других факторов. При помощи такого оборудования можно поддерживать оптимальный климат в помещениях круглогодично, не останавливая эксплуатации, при этом отсутствуют ограничения на высотность и размеры объектов. Принцип, по которому строится работа системы, максимально прост: она действует по аналогии с водяным отоплением. Горелку или ТЭН нагревателя здесь заменяет чиллер или его комбинация с бойлером, способная придавать нужную температуру циркулирующему по трубам веществу.

Как выполняется обслуживание такой системы кондиционирования? Насколько она эффективнее обычных сплит-систем и может ли их заменить? Как выглядит схема монтажа чиллеров и фанкойлов? Ответы на эти и другие вопросы помогут лучше понять достоинства и недостатки такого комплексного оборудования.

Что это за система и как она работает?

Чиллер-фанкойл — это связанное между собой оборудование, в котором есть основной элемент, отвечающий за нагрев или понижение температуры среды, и вспомогательные компоненты, транспортирующие носитель. Принцип работы аналогичен тому, что используется в сплит-системах, с той лишь разницей, что в фанкойлах вместо фреона перемещается вода или антифриз на ее основе.

Таким образом работают системы вентиляции и кондиционирования, направленные на охлаждение. Но у сплитов есть свои сложности. При осуществлении холодоснабжения они подают в трубы газообразные вещества и регулируются определенными нормативами по удаленности основного блока от отдельных внутренних. Пара чиллер-фанкойл отличается отсутствием подобных ограничений, поскольку в качестве теплоносителя или холодоносителя выступает вода или антифриз на ее основе, регламентируемая требованиями безопасности протяженность трасс может быть неограниченной.

По сути, чиллер — это большой кондиционер, через испаритель которого и проходит среда. Вода или антифриз по трубопроводам подается на фанкойлы, устанавливаемые в помещении. Обычно элементы системы охлаждения относятся к кассетному типу и монтируются на потолке. Нагревательные и универсальные фанкойлы имеют напольный или настенный тип монтажа и фиксируются как можно ниже.

Особенности чиллеров

Все существующие чиллеры делятся на 2 большие группы: абсорбционные, самые дорогие, имеющие ограниченное применение и крупные габариты, и парокомпрессионные. Этот тип применяется чаще всего, в том числе в малоэтажном строительстве и в многоэтажных промышленных, коммерческих зданиях. По способу установки парокомпрессионные чиллеры бывают трех видов.

  1. Наружные. В них есть осевые вентиляторы, обеспечивающие воздушное охлаждение.
  2. Внутренние. В них охлаждение осуществляется при помощи воды, движение воздуха производится с использованием центробежного вентилятора.
  3. Реверсивные. Обеспечивают одинаково эффективные нагрев и охлаждение среды. В них есть бойлер, при необходимости повышающий температуру среды.

Характеристики фанкойлов

Соединенный с чиллером посредством системы трубопроводов фанкойл представляет собой разновидность приемного оборудования. Он обеспечивает не только получение среды заданной температуры, но и ее передачу воздушным массам. При помощи встроенного вентилятора тепловое оборудование смешивает теплые и холодные потоки. Все фанкойлы по способу монтажа делятся на:

  • напольные;
  • настенные;
  • потолочные;
  • комбинированные (настенно-потолочные).

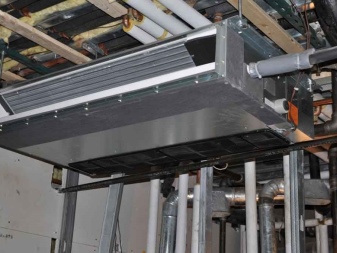

Канальные фанкойлы устанавливаются внутри вентиляционных шахт (каналов), через отдельные воздуховоды они осуществляют забор воздушных масс из атмосферы за пределами здания. Отработанные газы отводятся из помещения при помощи трубопроводов, проложенных скрыто за конструкцией подвесного потолка. Такие варианты оборудования хорошо зарекомендовали себя в рамках применения в складских комплексах, торговых центрах.

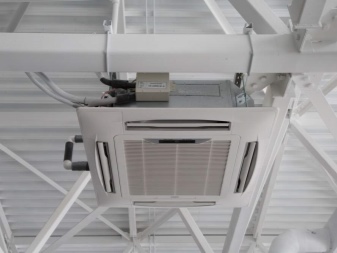

Кассетные внутренние блоки фанкойлов предназначены для монтажа в потолок, воздушные потоки при этом могут направляться только в 2–4 направлениях. Они удобны тем, что полностью маскируют рабочие элементы системы.

Уровень шума в фанкойлах, встроенных в подвесной потолок, тоже существенно ниже, чем в сплит-системах или кондиционерах.

Преимущества и недостатки

В первую очередь стоит отметить очевидные плюсы комбинации чиллер-фанкойл.

  1. Отсутствие ограничений по длине трубопроводной сети. Она ограничена лишь мощностью самого чиллера, при этом эффективность и производительность работы оборудования в самой дальней точке будут неизменны, как и во всей системе.

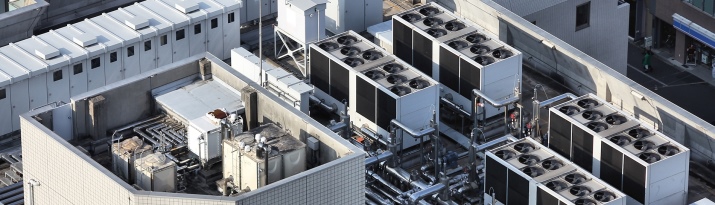

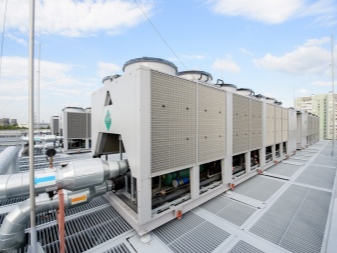

  2. Компактные габариты оборудования. Чиллеры чаще всего монтируют на крыше здания, не нарушая гармоничности его фасадной архитектуры.
  3. Минимальные затраты на развертывание системы. В связке чиллер-фанкойл используются обычные стальные трубы, а не медные, соответственно, общая стоимость прокладки трубопровода оказывается ниже.
  4. Высокий уровень безопасности. Система полностью герметична, а поскольку в ней не используются газообразные вещества, то оборудование не может нанести вреда окружающей среде и здоровью человека даже при протечках и авариях.
  5. Адаптивность. Через блок управления и пульты пользователи могут сами регулировать работу системы, в том числе в отдельных помещениях.

Недостатки тоже присутствуют. В сравнении с газовыми отопительными системами чиллеры-фанкойлы более затратны в перерасчете на стоимость единицы энергии. Кроме того, само оборудование довольно дорогостоящее, требует профессионального монтажа и неизбежно производит значительный шум при работе.

Сферы применения

Применение чиллеров-фанкойлов востребовано прежде всего там, где требуется создание индивидуального микроклимата в разных по площади и назначению помещениях. Соответственно, их можно встретить в:

  • гипермаркетах и супермаркетах;
  • складских и производственных комплексах;
  • гостиничных, административных зданиях;
  • развлекательных центрах;
  • медицинских клиниках, санаториях, других рекреационных объектах;
  • многоэтажных высотных бизнес-центрах.

Чиллер-фанкойл дает возможность регулировать климатические параметры внутри зданий и сооружений вне зависимости от характеристик внешней среды. Объединенные возможности отопительного и кондиционирующего оборудований позволяют легко переходить на обогрев или охлаждение помещений без дополнительных сложностей и затрат.

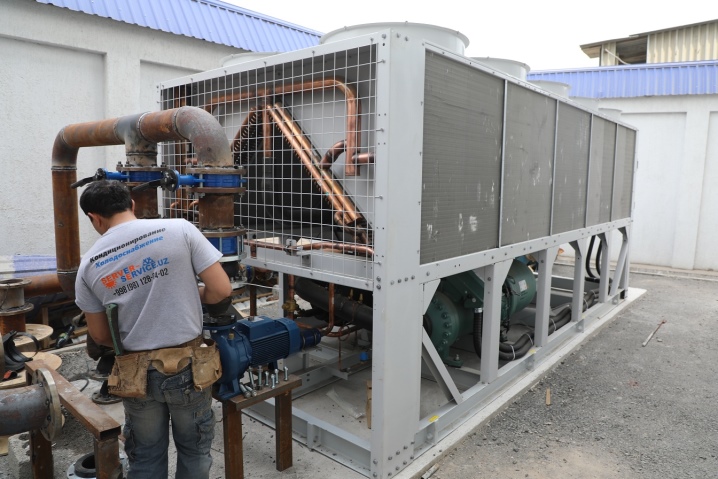

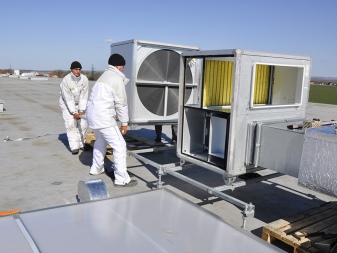

Тонкости монтажа

Схема монтажа связки подразумевает соединение трех основных ее компонентов между собой. Система состоит из:

  • чиллера;
  • фанкойла;
  • гидромодуля — насосной станции, отвечающей за циркуляцию среды в трубопроводе.

В конструкции последнего элемента присутствует запорная арматура: вентили, расширительный бак, позволяющий компенсировать разницу объемов нагретой и охлажденной среды, гидроаккумулятор и блок управления.

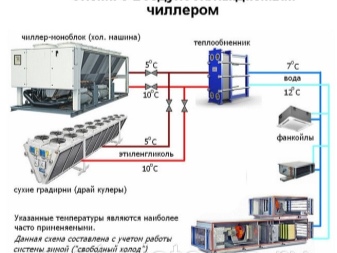

Вся система работает и соединяется по определенной схеме.

  1. Чиллер охлаждает и поддерживает нужную температуру рабочей среды. Если ее нужно нагреть, к делу подключается встроенный бойлер.
  2. Насос передает жидкость определенной температуры к трубопроводам, создавая нужное давление для перемещения среды.
  3. Трасса из сантехнических труб выполняет доставку носителя.
  4. Теплообменники — фанкойлы, выглядящие как трубчатая решетка с циркулирующей внутри жидкостью, — принимают среду.
  5. Вентиляторы, расположенные позади теплообменного элемента, направляют на него воздух. Массы нагреваются или охлаждаются, поступают в помещение, отработанный воздух отводится, новый поступает приточным способом.
  6. Система регулируется электронным блоком управления. С его помощью задается частота оборотов вентилятора, скорость циркуляции среды в системе. Выносной пульт может быть в каждом помещении. Помимо этого, каждый фанкойл оснащается вентилем, при помощи которого можно переключить систему с холодного на горячий режим, произвести замену или профилактическое обслуживание оборудования, перекрыв подачу среды.

Процесс подключения при этом выглядит как определенно связанная последовательность действий. Производители чиллеров-фанкойлов рекомендуют для своих систем исключительно профессиональную наладку и монтаж. Но в целом процесс работы по монтажу включает:

  • установку агрегатов на выбранных для них местах;
  • формирование узла обвязки системы;
  • прокладку трассы, по которой будет циркулировать среда, установку термоизоляционной защиты на трубы;
  • обустройство и звукоизоляцию воздуховодных каналов;
  • формирование системы дренажа для отвода скапливающегося конденсата от фанкойлов;
  • подведение электрического сетевого подключения, прокладку кабелей и проводки;
  • проверку герметичности всех элементов;
  • пусконаладочные работы.

Только после проведения предварительных испытаний систему чиллер-фанкойл можно вводить в эксплуатацию.

Особенности обслуживания

      При эксплуатации оборудования следует уделять внимание плановым проверочным мероприятиям. Все элементы систем фильтрации необходимо менять в установленный производителем срок, радиаторы, установленные в помещениях, проверять на отсутствие коррозии и протечек. Осмотр основных узлов, в зависимости от масштабов системы, проводится еженедельно или ежемесячно.

      Пульт управления должен периодически проходить контроль на предмет точности и скорости выполнения отдаваемых команд. Электрические компоненты проверяются на показатели силы тока и другие характеристики, способные указать на утечку или наличие нештатной ситуации. Замеряется напряжение на линии и по фазам.

      Требует обслуживания и вентиляционное оборудование. Его чистят, смазывают, отслеживают функциональность работы, скорость вращения вала. Дренажную систему проверяют на эффективность отвода влаги. Также радиатору периодически требуется санитарная антибактериальная обработка, позволяющая исключить распространение и формирование патогенной микрофлоры.

      Оптимальный температурный режим в помещениях, где используются фанкойлы, не должен быть ниже +10 градусов.

      Все технические особенности по установке, обслуживанию и функционированию чиллеров и фанкойлов смотрите в следующих видео.

Добавить комментарий

Ваш адрес email не будет опубликован.
