Фанкойл фото – канальные, настенные, кассетные, напольные и другие модели фанкойлов. Пульт управления и особенности размещения фанкойлов

Содержание

что это такое, принцип работы, виды

Что такое фанкойл?

Фанкойл – это устройство, которое охлаждает или нагревает воздух в помещении. Фанкойл – элемент целой системы кондиционирования. Еще его называют вентиляторным доводчиком. Фанкойл состоит из двух частей: вентилятора (fan) и теплообменника (coil). Часто в доводчике есть фильтр грубой очистки, чтобы в устройство не попадали крупная пыль, пух и другие загрязнители. В современных моделях предусмотрен пульт дистанционного управления.

В хорошо знакомых нам сплит-системах внутренний блок – это тот же фанкойл. Только сплит-системы охлаждают или нагревают воздух благодаря хладагенту – специальному газообразному веществу, чаще всего фреону. В фанкойле же работает жидкость – вода или незамерзающий водный раствор этиленгликоля.

Принцип работы фанкойла прост:

  1. Вентилятор «забирает» воздух из помещения и направляет его в теплообменник.
  2. Тем временем в теплообменник попадает холодная или горячая вода – в зависимости от того, какой температуры воздуха Вы хотите достичь.
  3. Вода в теплообменнике забирает или отдает тепло воздуху.
  4. Затем воздух, охлажденный или нагретый, возвращается в помещение – уже нужной температуры.
  5. Когда система настроена на охлаждение воздуха, на теплообменнике возникает конденсат, который с помощью насоса стекает в канализацию либо отводится на улицу.

Но откуда в теплообменник попадает вода? Чтобы ее получить, фанкойлу нужен дополнительный агрегат. Для нагрева воздуха используют котельную установку или тепловой насос, а для охлаждения – чиллер. О чиллере мы поговорим немного позже.

В одном помещении может быть несколько фанкойлов – так же, как и радиаторов отопления. Количество агрегатов зависит от площади помещения и от требований к температуре воздуха.

Фанкойл может работать не только в режиме рециркуляции воздуха, но и в смешанном режиме, то есть соединять воздух из помещения со свежим. Но такая опция есть не у всех доводчиков, а только у подключенных к приточной вентиляции.

Фанкойл что это такое: принцип работы, схема

В любое время года поддерживать комфортную температуру воздуха в помещении способны фанкойлы, что это такое, многие не знают. Они представляют собой внутренние блоки централизованной системы охлаждения и обогрева пространства. На смену кондиционеру пришёл климатический аппарат фанкойл, название которого происходит из английского языка: fan — вентилятор, а coil — теплообменник. Этот агрегат зимой и летом поддерживает оптимальную температуру внутри комнаты. Движение потоков воздуха осуществляется за счёт наличия вентилятора.фанкойл

При консультировании проектировщик объясняет заказчику, что такое фанкойл. В результате такая система кондиционирования и отопления для группы офисных кабинетов или для частного дома с большим количеством комнат выбирается как оптимальный вариант.

Что такое фанкойл

Конфигурация частных домов и общественных зданий в плане разделена на участки с различными температурными режимами. Каждую комнату должен обслуживать фанкойл, автоматически включающийся, охлаждающий или обогревающий пространство до нужной температуры. Это аппарат, обеспечивающий процесс теплообмена внутри каждого помещения в зданиях средней и большой площади.фанкойл

Чтобы минимизировать риски и приобрести приспособление с длительным сроком службы, выбор фанкойла нужно осуществлять на основании расчёта. Это энергосберегающее инженерное оборудование должно соответствовать действующим нормативам ГОСТ и СНиП. Для эффективной работы прибора фанкойл необходимо произвести правильную сборку узла обвязки. В процессе проектирования системы необходимо учитывать специфику комнат, их параметры, вид и толщину наружных стен, размеры оконных проёмов.

Принцип работы фанкойла

Климатические приборы обеспечивают циркуляцию воздуха, поддерживают заданную температуру. Они не являются автономным оборудованием, это часть настроенной системы. Работает фанкойл при помощи вентилятора и теплообменника, которые в него встроены. Заменяет водяное отопление в морозный период и кондиционеры летом, круглый год, не отступая от заданной комфортной температуры во всех помещениях.

Принцип работы фанкойла имеет сходство с функционированием кондиционера в сплит-системе, но ключевое отличие состоит в том, что в качестве теплоносителя применяется вода или антифриз, а не фреон, неспособный работать при минусовой температуре за окном. Благодаря циркулирующей по трубам жидкости, которая служит как тепло или хладоноситель, фанкойл используется круглогодично, обеспечивая централизованное отопление и кондиционирование всего здания.

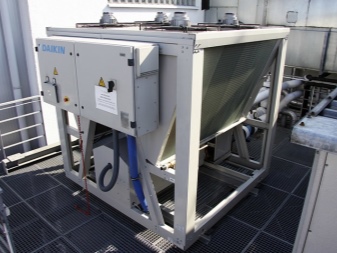

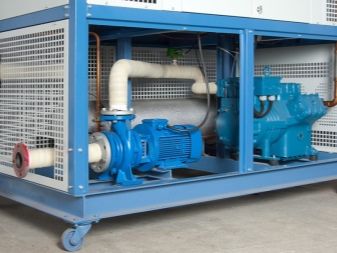

Источником холода в системе служит чиллер, холодильная машина, установленная на крыше или в техническом помещении, не нуждающаяся в сложном сезонном обслуживании. При большой мощности насосного оборудования установка блока фанкойл может осуществляться на неограниченном расстоянии от чиллера в здании. Зимой автоматика переключает сеть на нагрев теплоносителя посредством отопительного котла.

схема фанкойла

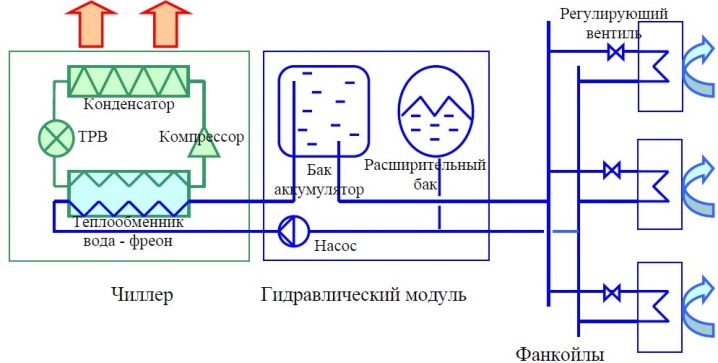

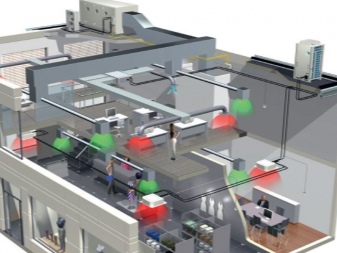

схема системы чиллер-фанкойл

Понять, как работает фанкойл, несложно. Теплоноситель движется по двухтрубной системе при охлаждении помещений. При необходимости одну комнату обогреть, а другую охладить устраивается многозональная система с разделением холодной и горячей воды по разным ветвям. Применяется фанкойл с двухконтурными теплообменниками, он подсоединяется по четырехтрубной схеме к источникам тепла и холода одновременно.

Количество фанкойлов в одной комнате определяется расчётом и зависит от размеров обслуживаемых помещений, их высоты, параметров проёмов и наружных стен, максимальной летней и зимней температуры в регионе, скорости ветра. Учитываются все теплопотери в конструкциях.

Устройство фанкойла состоит из двух основополагающих частей — радиатора и вентилятора, управляемого собственным контроллером по сигналу датчика. По теплообменнику аппарата фанкойл циркулирует вода, поступающая по сети трубопроводов от чиллера или котла, а вентилятор перемещает воздушный поток из больших пространств в офисах на радиатор для прогрева или охлаждения.

Плюсы и минусы применения фанкойла

Агрегаты имеют немало достоинств, обеспечивших им широкое применение в помещениях:

  1. Обеспечивают лучшую циркуляцию воздуха по сравнению с радиаторами отопления.
  2. Фанкойл позволяет уменьшать температуру теплоносителя.
  3. Система даёт возможность производить тамбурное отопление выходов из зданий с большим потоком людей.
  4. В разводке коммуникаций подобных систем используются водопроводные теплоизолированные трубы. Выбирать фанкойл нужно из расчёта тепловой мощности для централизованного поддержания заданной температуры.
  5. Благодаря размещению громоздких чиллеров на улице или чердаке происходит экономия полезной площади.
  6. Фанкойл обеспечивает свободное регулирование температуры в большом количестве помещений.
  7. Минимальные риски возникновения аварийных ситуаций.
  8. Экологическая безопасность за счёт отсутствия в использовании фреона в качестве хладагента.

Какой приобрести фанкойл и как выбрать, проконсультируют профессионалы климатической компании. Большое значение имеют такие параметры, как мощность, размеры, производительность, схемы подключения, длина воздушной струи. Инженеры в процессе консультации продемонстрируют фото агрегатов различных производителей.

Фанкойл имеет один недостаток — иногда появляется небольшой шум при функционировании встроенного в прибор вентилятора. Инженерно-технические работники, осуществляющие монтаж климатического оборудования, рекомендуют приобретать модели с усиленной шумоизоляцией. Перед эксплуатацией необходимо правильно настроить аппарат на обогрев и охлаждение воздуха.

Типы фанкойлов

В зависимости от способа установки существует 3 разновидности агрегатов:

  • настенные;настенный фанкойл
  • кассетные;кассетный фанкойл
  • канальные.канальный фанкойл

Настенный фанкойл водяной корпусный имеет компактные размеры, подбирается по параметрам и назначению помещения, монтируется открыто на несущую конструкцию, закрепляется на небольшом расстоянии от потолка. Установка проста, лёгкая система креплений, недорогая стоимость. Фанкойл имеет привлекательный внешний вид. Корпус производители выполняют из пластика для полноценного стилевого моделирования в дизайне интерьера.

Фанкойлы промышленные высоконапорные настенного типа часто встречаются на производственных предприятиях. Тангенциальный вентилятор обеспечивает низкий уровень шума и высокую мощность воздушных потоков.настенный фанкойл

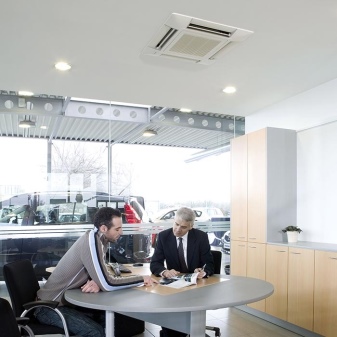

Кассетный агрегат встраивается в подвесной потолок, подобные виды фанкойлов, отвечающие всем нормативам и стандартам, применяются в помещениях с большой площадью — в офисах, гостиницах, кафе, ресторанах, административных учреждениях. Кассетный фанкойл относится к бескорпусным и предназначен для скрытой установки, он размещается за потолочными плитами, видна только фронтальная декоративная панель с регулируемыми жалюзи, распределяющими потоки воздуха.кассетный фанкойл

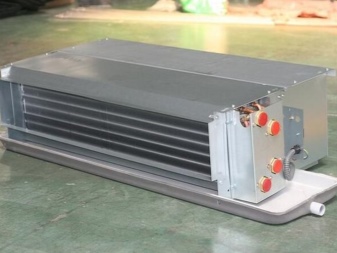

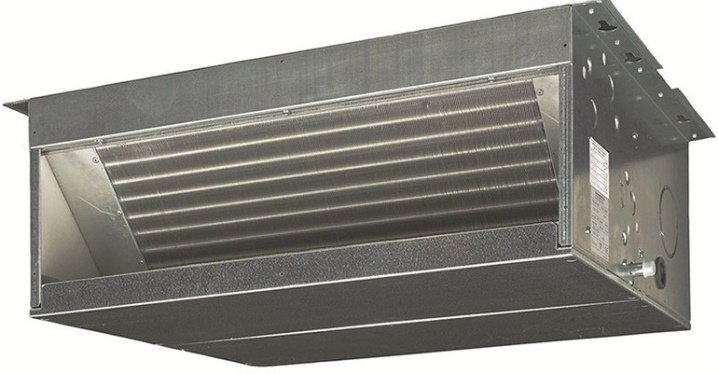

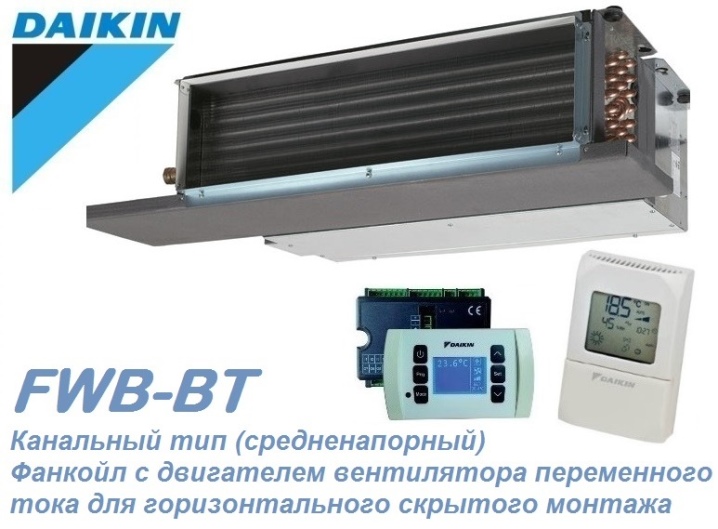

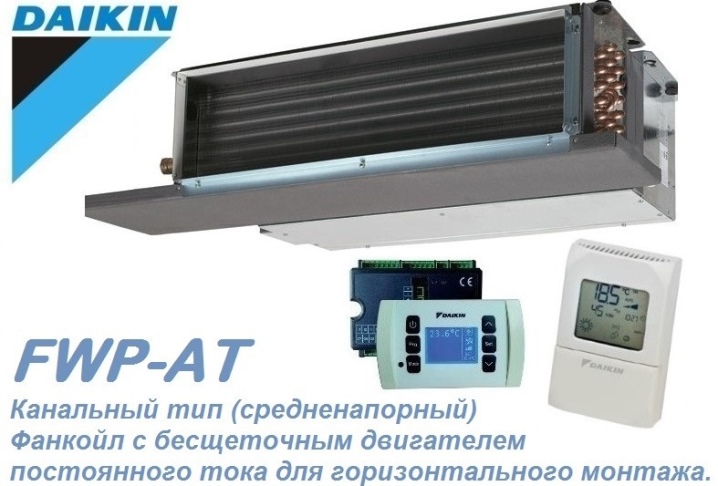

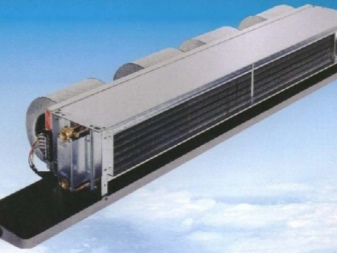

Канальный фанкойл предназначен для вентиляции больших пространств. Аппарат горизонтального типа устанавливается в канал приточной вентиляции за подвесным потолком, вертикального типа — за фальшстенами. Подаёт как свежий, так и очищенный рециркуляционный воздух. Водяные трубы подводятся к нему посредством резьбовых соединений. Снабжается фанкойл мощным центробежным вентилятором, способным преодолеть сопротивление сети. При подборе таких агрегатов надо обратить внимание на максимально допустимую длину магистрали.канальный фанкойл

Производители

На рынке климатического оборудования представлено большое количество производителей фанкойлов, чьи изделия проверены в работе и заслуживают доверия российских потребителей. Это всемирно прославленная японская марка Daikin — новатор в области наукоемких и высокотехнологичных разработок, американский бренд Yor, Venterra из Италии. А также: IGC, Trane, Aermec, Carrier, Royal Clima, Electrolux, Ballu, Climaveneta, Aeronik, Wesper, General Climate, Rhoss, MDV и многие другие.

Выбирать и устанавливать фанкойл должны квалифицированные инженеры, которые имеют опыт работы с климатическим оборудованием и знают его особенности.

что это такое? Типы фанкойлов и принцип их работы

Фанкойл - что это такое

Фанкойл — что это такое?

Содержание статьи

Что такое фанкойл? Фанкойл — это климатическое устройство предназначенное для того, чтобы охлаждать и подогревать воздух, как во всём здании, так и в каком-то одном, конкретном помещении. Фанкойл и чиллер представляют единое целое системы кондиционирования. Чиллер — это специальный агрегат, который предназначен для охлаждения перекачиваемой жидкости через теплообменник фанкойла.

Мощность фанкойлов, как и их конструкция, может быть различной, от 1-20 кВт. Сегодня выпускаются в основном двухтрубные и четырёхтрубные фанкойлы, которые в зависимости от способа установки, могут быть напольного, кассетного или потолочного типа.

Фанкойл — что это такое

В одной связке, фанкойл и чиллер, позволяют создать независимую регулировку температуры, сразу в нескольких различных помещениях. Вследствие этого преимущества, система фанкойлов нашла широкое применение на промышленных предприятиях, а также в больших по площади помещениях, которые используются под офис, гостиницы, склады и т. д.

Фанкойл, как независимая система стабилизации воздуха

Работа фанкойла устроена таким образом, что устройство может в автоматическом режиме включаться и выключаться, а также поддерживать нужную тепло и холодопроизводительность. Что не менее важно, так это и то, что система фанкойлов позволяет легко расширить количество установленного оборудования, в зависимости от количества потребителей, требуемой мощности и других особенностей.

Система чиллер-фанкойл и её преимущества

Основным преимуществом системы чиллер-фанкойл, является гибкость работы для обеспечения качественного воздухообмена в различных помещениях. К чиллеру, который предназначен для подготовки теплоносителя, может быть подключено большое количество различных по мощности фанкойлов работающих независимо друг от друга.

Кроме того, используя систему чиллер-фанкойл, возможно регулировать по отдельности работу каждого подключённого к чиллеру фанкойла, как с вмонтированного, так и с выносного пульта управления. Если есть такая необходимость, то возможно запрограммировать систему фанкойлов в единый тепловой режим.

Система чиллер-фанкойл

Неоспоримым преимуществом, также является и довольно простая возможность увеличения мощности системы, что существенно расширяет сферу применения фанкойлов. Ну и кроме всего прочего, стоит отметить технические возможности установки чиллера и фанкойла: расстояние между ними может быть практически неограниченным, всё во многом зависит от мощности насосной станции.

Типы фанкойлов

Так что представляет собой фанкойл — что это такое? Как он работает, и какие виды фанкойлов бывают?

В устройство фанкойла входят теплообменник и электрический вентилятор, фильтр с пультом управления, который позволяет регулировать настройки данного климатического оборудования. Электрический вентилятор в фанкойле предназначен для того, чтобы нагнетать воздух в помещение по системе вентканалов, а теплообменник, чтобы охлаждать его до требуемой температуры.

Типы фанкойлов

Как было сказано выше, на сегодняшнее время существуют различные виды фанкойлов. Самой простой конструкцией обладает кассетный фанкойл, монтаж которого производится на подвесной потолок. Фанкойлы различаются по конструкции, способу монтажа и другим особенностям, которые позволяют беспроблемно их коммутировать с различной климатической техникой.

В зависимости от количества установленных теплообменников, различают следующие типы фанкойлов:

  1. Двухтрубные фанкойлы;
  2. Четырёхтрубные фанкойлы.

По месту и способу монтажа, фанкойлы бывают кассетными, канальными, потолочными, настенными и напольными. Кроме того, фанкойлы могут быть, как облечены в корпус, так и быть без него — бескорпусные фанкойлы.

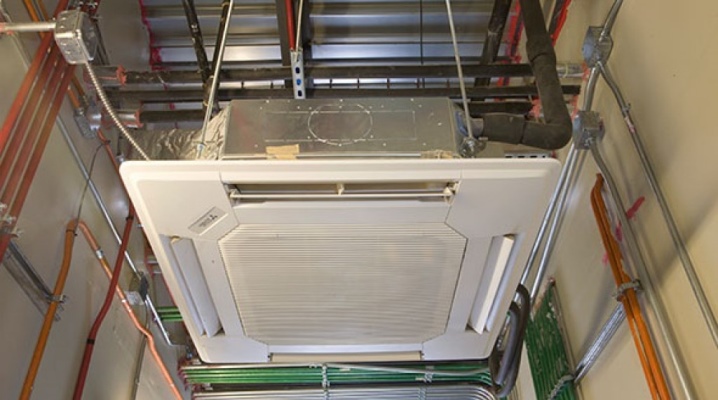

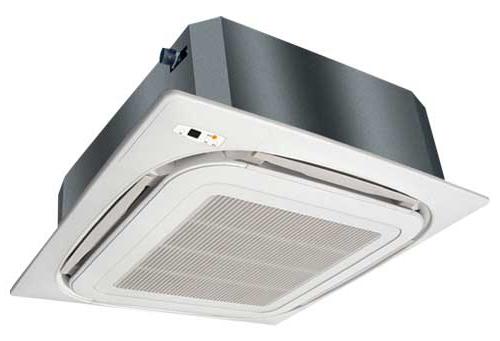

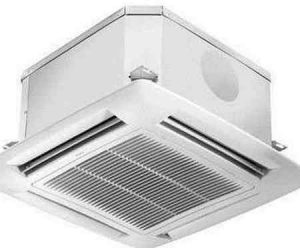

Кассетный фанкойл

Кассетный фанкойл — самый простой из всех существующих видов фанкойлов. Установка кассетного фанкойла производится на потолок, а место монтажа закрывается красивой декоративной решёткой.

К патрубкам кассетного фанкойла, через специальный гофрированный удлинитель, подсоединяется один или несколько воздуховодов, по которым охлаждённый воздух из теплообменника, затем поступает в помещение.

Фанкойл - что это такое? Типы фанкойлов и принцип их работы

Простой монтаж и доступная стоимость, сделали кассетный фанкойл весьма популярным при установке там, где требуется высокая производительность системы кондиционирования. Поэтому и неудивительно, что кассетные фанкойлы получили наибольшее применение на сегодняшнее время в офисах, складских помещениях и других, им подобных.

В квартирах и частных домах, чаще всего используются напольные и потолочные фанкойлы. По своему виду, напольный фанкойл сильно напоминает обычную батарею отопления (в красивом и надёжном декоративном корпусе), которая предназначена для охлаждения воздуха в помещении. Регулировку напольным фанкойлом, возможно выполнять как на самом корпусе устройства, так и посредством удаленного доступа, с помощью пульта.

Статья написана для строительного журнала samastroyka.ru 20 мая 2018 года.

Оценить статью и поделиться ссылкой:

конструкция и монтаж вентиляторного доводчика

Выбирая систему кондиционирования и отопления для своего дома, имеет смысл узнать, что такое фанкойл, какие функции выполняет климатическое устройство, и в каких ситуациях его целесообразно использовать.

В статье мы привели развернутые ответы на обозначенные вопросы. Из материала вы узнаете, как работает, из каких элементов состоит вентиляторный доводчик, какие существуют разновидности фанкойлов и в чем их особенности.

Мы указали правила размещения климатического оборудования, а также описали специфику монтажа техники в частном доме и квартире.

Содержание статьи:

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков – это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную .

Устройство фанкойлаУстройство фанкойла

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру (+)

Фанкойл состоит из таких элементов, как:

  • змеевик-теплообменник;
  • вентилятор;
  • фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

Галерея изображений

Фото из

Фанкойл — составляющая климатической системы

Трубопровод, соединяющий устройство с чиллером

Оборудование без подмеса свежего воздуха

Оснащение термодатчиками для автоматизации

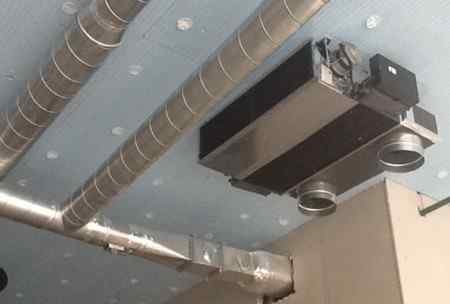

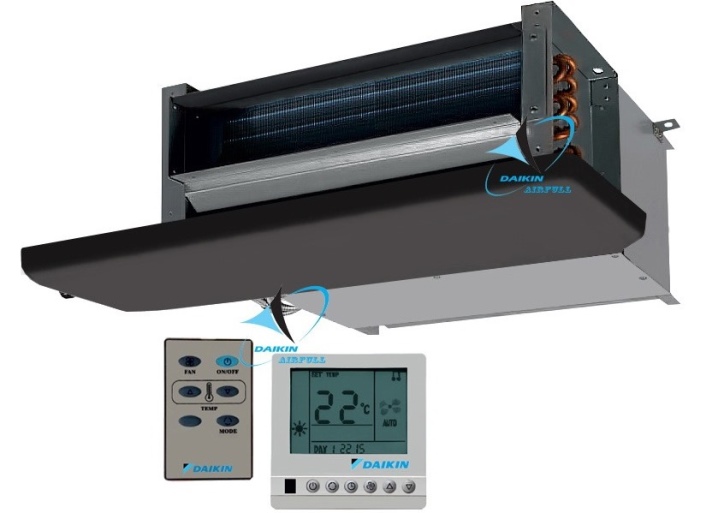

Внешний вид канального фанкойла

Вентилятор в конструкции фанкойла

Фанкойл в коммерческом помещении

Кондиционер и тепловой насос

В последнем случае один контур подключают к  – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать , то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Фанкойл в павильонеФанкойл в павильоне

Системы типа “чиллер-фанкойл” используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим .

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Решетка для фанкойлаРешетка для фанкойла

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом – позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

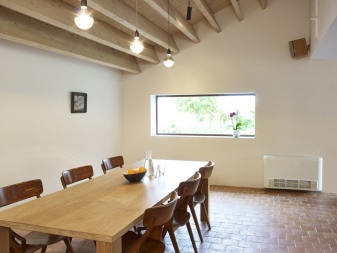

Настенный фанкойлНастенный фанкойл

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Использование обычных водопроводных, а не дорогостоящих специальных труб значительно сокращает стоимость системы и упрощает монтаж. Автоматизация системы типа “чиллер-фанкойл” выполняется примерно так же, как и для сплит-системы: с помощью пульта дистанционного управления.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Какими бывают фанкойлы?

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать обе задачи.

К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Напольный фанкойлНапольный фанкойл

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева – зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную.

Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме.

В зависимости от места установки различают фанкойлы:

  • напольные;
  • настенные;
  • напольно-потолочные;
  • потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Потолочный фанкойлПотолочный фанкойл

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов. Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Фанкойл в интерьереФанкойл в интерьере

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства.

General Сlimate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek – популярный китайский бренд.

Особенности монтажа такой техники

Монтаж фанкойла – задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена.

В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны,, манометры и т.п.

Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

При необходимости монтируются. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана.

Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Смесительный узел фанкойлаСмесительный узел фанкойла

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность.

После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Монтаж фанкойлаМонтаж фанкойла

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору.

При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего. Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным. Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Установка фанкойлаУстановка фанкойла

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Выводы и полезное видео по теме

В этом ролике описаны принципы работы фанкойлов и особенности монтажа таких устройств:

В жилищном строительстве фанкойлы все чаще находят эффективное применение. Очень важно правильно спроектировать и реализовать установку вентиляторного доводчика, чтобы обеспечить его безупречную работу на длительный срок.

Есть, что дополнить, или остались вопросы по выбору, работе и монтажу фанкойла? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях. Форма для связи расположена ниже.

канальные, настенные, кассетные, напольные и другие модели фанкойлов. Пульт управления и особенности размещения фанкойлов

Для поддержания оптимального микроклимата в помещении используют различные виды кондиционеров компании Daikin. Наиболее известными являются сплит-системы, но стоит обратить свое внимание и на чиллер-фанкойлы. Подробнее о фанкойлах Daikin вы узнаете из данной статьи.

Особенности

Фанкойл представляет собой технику, которая предназначена для обогрева и охлаждения комнат. Он состоит из двух частей, а именно из вентилятора и теплообменника. Доводчики в таких устройствах дополняют фильтрами для очищения от пыли, вирусов, пуха и других частиц. Более того, все современные модели оснащены дистанционным пультом управления.

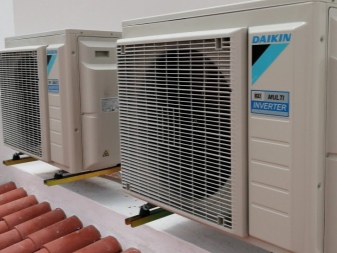

Фанкойлы имеют одно значительное отличие от сплит-систем. Если в последних поддержание оптимальной температуры в помещении происходит благодаря хладагенту, то в фанкойлах для этого используют воду или незамерзающий состав с этиленгликолем.

Принцип работы чиллер-фанкойла:

  • воздух в помещении «собирается» и направляется в теплообменник;
  • если вы хотите охладить воздух, то в теплообменник поступает холодная вода, для обогрева – горячая;
  • вода «контактирует» с воздухом, подогревая или охлаждая его;
  • затем воздух попадает назад в комнату.

Важно знать, что в режиме охлаждения на устройстве появляется конденсат, который выводится в канализацию при помощи насоса.

Фанкойл не является полноценной системой, поэтому для его функционирования потребуется установка дополнительных элементов.

Чтобы подключить воду к теплообменнику, необходимо установить котельную установку или насос, но этого будет достаточно лишь для охлаждения. Для обогрева помещения потребуется чиллер. В помещении можно размещать несколько фанкойлов, все зависит от площади помещения и ваших желаний.

Плюсы и минусы

Как известно, не существует преимуществ без недостатков. Рассмотрим плюсы и минусы фанкойлов Daikin. Начнемся с положительных сторон.

  • Масштаб. К чиллеру можно подключить любое количество фанкойлов, главное – согласовать мощность чиллера и всех фанкойлов.
  • Небольшие габариты. Один чиллер способен обслуживать большую площадь, причем не только жилую, но и офисную или производственную. Это позволяет значительно сэкономить занимаемое пространство.
  • Такие системы можно использовать в любых помещениях, не боясь испортить внешний вид интерьера. Это обусловлено тем, что фанкойлы не имеют внешних блоков, как у сплит-систем.

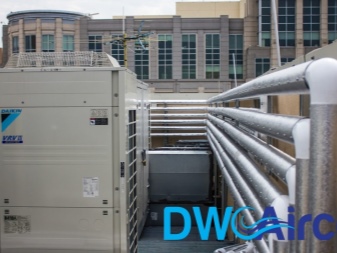

  • Поскольку система функционирует на жидком составе, то центральная охлаждающая система и фанкойл могут находиться на большом расстоянии друг от друга. Благодаря устройству системы в ней не возникает значительной теплопотери.
  • Низкая цена. Чтобы создать такую систему, можно использовать обычные водопроводные трубы, отводы, запорную арматуру. Нет необходимости в приобретении каких-либо специфических элементов. Более того, чтобы выровнять скорость перемещения хладагента по трубам, не требуется много времени. Это также сокращает цену монтажных работ.
  • Безопасность. Все газы, которые могут быть вредными для здоровья человека, находятся в самом чиллере и не выходят за его пределы. В фанкойлы поставляется только жидкость, которая не опасна для здоровья. Существует вероятность утечки опасных газов из центральной охлаждающей системы, но для ее предотвращения устанавливают арматуру.

Теперь рассмотрим недостатки. По сравнению со сплит-системами фанкойлы имеют больший уровень расхода хладагента. Хотя по уровню расхода электроэнергии проигрывают сплит-системы. Более того, не все системы с фанкойлами дополнены фильтрами, поэтому они не имеют функции очищения воздуха.

Виды

На современном рынке представлено широкое разнообразие фанкойлов Daikin. Классификацию систем производят с зависимости от нескольких факторов.

В зависимости от типа монтажа:

  • напольные;
  • потолочные;
  • настенные.

В зависимости от состава модели Daikin выделяют:

  • кассетные;
  • бескорпусные;
  • корпусные;
  • канальные.

Более того, выделяют 2 вида в зависимости от количества температурных трасс. Их может быть две или четыре.

Популярные модели

Рассмотрим наиболее востребованные варианты.

Daikin FWB-BT

Данная модель подходит для обслуживания как жилых, так и промышленных помещений. Их устанавливают под потолок или фальшстену, что не портит дизайн помещения. Фанкойл подключают к чиллеру, который выбирается отдельно в зависимости от ваших потребностей.

Модель FWB-BT оснащена повышенной энергоэффективностью, что достигается за счет использования 3, 4 и 6 рядами теплообменника. С помощью пульта управления можно регулировать работу до 4-х устройств. Двигатель данного варианта имеет 7 скоростей. Сам блок дополнен фильтром, который способен очищать воздух от пыли, пуха и других загрязнителей.

Daikin FWP-AT

Это канальная модель, которую легко скрыть с помощью фальшстенки или фальшпотолка. Такие модели не портят внешний вид интерьера. Кроме того, модель FWP-AT оснащена двигателем постоянного тока, что позволяет снизить электропотребление на 50%. Фанкойлы оснащены специальным датчиком, который реагирует на изменение температуры в помещении и регулирует режим работы для поддержания оптимальной температуры. Более того, данный вариант имеет встроенный фильтр, который эффективно удаляет пыль, пух, шерсть и другие частицы из воздуха.

Daikin FWE-CT/CF

Канальная модель со средненапорным внутренним блоком. Вариант FWE-CT/CF имеет две модификации: двухтрубную и четырехтрубную. Это дает возможность подключать систему не только к чиллеру, но и к индивидуальному тепловому пункту. Серия FWE-CT/CF состоит из 7 моделей, которые различаются по мощности, что позволяет подобрать идеальный вариант, отталкиваясь от площади комнаты.

Модели данной серии используются для площадей различного назначения, от жилых домов до коммерческих и технических помещений. Более того, упрощен процесс монтажа фанкойла, что достигнуто за счет размещения подключений с левой и с правой сторон.

Daikin FWD-AT/AF

Все канальные модели отличаются эффективностью и производительностью, а поэтому отлично справляются с задачей создания и поддержания оптимального микроклимата. Продукцию из данной серии можно использовать для помещений любого назначения. Что касается монтажа, то их устанавливают под фальшстену или фальшпотолок, в результате остается видна только решетка. Поэтому устройство отлично впишется в интерьер в любом стиле.

Модели серии FWD-AT/AF имеют трехгодовой клапан, что значительно упрощает процесс монтажа и снижает его стоимость. Более того, фанкойл оснащен воздушным фильтром, который способен удалять частицы размером до 0,3 микрон. При загрязнении фильтра его можно легко снять и почистить.

Советы по эксплуатации

На рынке существуют модели с удаленным и встроенным управлением. В первом случае используется специальный дистанционный пульт, который позволяет управлять сразу несколькими фанкойлами. На нем находятся кнопки для изменения режима, температуры, а также дополнительные функции и режимы. Во втором случае блок управления размещается непосредственно на самом устройстве.

Фанкойлы чаще всего используют в помещениях с большой площадью или частных домах, где устанавливают несколько фанкойлов в разных комнатах. При эксплуатации в таких помещениях стоимость всей системы быстро компенсируется. Более того, можно соединять устройства разных производителей.

Таким образом, зная о том, какие виды фанкойлов существуют и в чем их особенности, вам удастся выбрать оптимальную модель.

Далее смотрите обзор использования фанкойлов Daikin в интерьере квартиры.

Что такое канальный фанкойл: принципы работы

Канальные фанкойлы пользуются не меньшей популярностью в Москве, чем модели кассетного типа. Данная разновидность климатической техники предназначена для скрытого монтажа в помещениях с фальшпотолком. Данная конструкция скрывает корпус канального фанкойла, а снаружи видны лишь настенные декоративные решетки. Это оптимальное решение для объектов, где визуальная составляющая играет первостепенную роль при обустройстве интерьера.

Применение

Данные агрегаты применяют для охлаждения и нагрева воздуха до нужной температуры. При помощи устройств можно управлять микроклиматом в помещениях разного назначения. Установку фанкойла канального типа можно произвести как в просторном, так и относительно небольшом помещении. Такая техника востребована на производственных и жилых объектах, в числе которых:

  • Выставочные павильоны;
  • Офисные и административные здания;
  • Рестораны, кафе, бары;
  • Магазины и ТЦ.

Именно канальные, а не кассетные фанкойлы рекомендованы специалистами для климатизации помещений с планировкой open space. Она весьма функциональна и часто применяется в офисных помещениях, банках и других коммерческих зданиях. Как правило, речь идет об объектах с обширной площадью, для зонирования которой используют невысокие перегородки. Климатизация данного помещения имеет свои особенности, так как разделение на зоны имеется только внизу, а ближе к потолку пространство является единым.

Перегородки между рабочими местами создают определенное препятствие для циркуляции воздуха. Если кондиционированный воздух подается из нескольких точек, то он более равномерно распределяется по помещению.

Что касается жилых объектов, то данную технику можно использовать для управления температурным режимом в домах, коттеджах, квартирах. Поскольку устройство выглядит практически незаметно, оно не нарушает гармонии пространства. Производители предлагают разные виды декоративных решеток для фанкойлов, поэтому можно подобрать вариант под любой дизайн.

Чем отличаются канальные модели от кассетных фанкойлов?

Обе разновидности устройств пользуются спросом при обустройстве системы вентиляции, однако между ними есть определенные различия. У «кассетников» только одна точка подачи воздуха, а у устройств канального типа их может быть несколько. При установке оборудования создается сеть воздуховодов, а в разных зонах помещения устанавливают несколько решеток, через которые поступает охлажденный или нагретый воздух. Данная особенность является важным конкурентным преимуществом, позволяя обеспечить более комфортные климатические условия в помещении.

При обустройстве сети воздуховодов установка фанкойлов канального типа может использоваться для охлаждения одного или сразу нескольких помещений. Для охлаждения пространства нет необходимости занижать уровень потолка в каждой комнате. Рабочий блок достаточно установить в соседнем помещении, откуда через сеть воздуховодов кондиционированный воздух будет двигаться в сторону решеток.

Как выглядит устройство?

Фанкойл канальный внешне похож на блок канальной сплит-системы, который прячут за подвесным потолком.

Для управления устройством используют стационарный пульт ДУ, который крепят к стене. Это очень удобное решение, поскольку такой пульт всегда на виду и никогда не потеряется.

При подборе модели необходимо уделить особое внимание напору вентилятора. Различают низко-, средне- и высоконапорные устройства. При покупке нужно учесть расстояние от рабочего блока до решетки. Если точки подачи воздуха расположены практически рядом с фанкойлом, достаточно низконапорной модели. Чем дальше вы планируете разместить решетки, тем больший нужен напор вентилятора, чтобы обеспечить принудительное движение воздушных масс по воздуховодной сети.

Заказ продукции

Ассортимент климатической техники в каталоге ГК «Нимал» включает приборы разного типа и мощности. Мы подберем для вас модель исходя из метража и назначения объекта. Специалисты компании возьмут на себя решение задачи по проектированию промышленной вентиляционной системы, установке оборудования и его обслуживанию.

что это такое? Виды фанкойлов

Фанкойл — что это такое? Это аппарат, предназначенный для охлаждения или нагрева воздуха в каком-либо помещении. Вместе с чиллером он функционирует в системе центрального кондиционирования.

фанкойл что это такое

В диапазоне работоспособности от 1 до 20 кВт кассетные устройства выпускаются в двух видах: для двухтрубной и четырехтрубной системы кондиционирования. Модельный перечень включает в себя агрегат потолочного, кассетного и напольного типов.

Система фанкойлов – лучшее регулирование температуры

Системы чиллер и фанкойл обеспечивают независимую стабилизацию температуры одновременно в нескольких помещениях в одном здании. Поэтому их часто используют в гостиницах, офисах и пр.

система фанкойлов

Они могут автоматически включаться и отключаться, а также менять тепло- или холодопроизводительность. Системы фанкойлов позволяют вводить дом в эксплуатацию, постепенно наращивая, таким образом, количество потребителей. Роль потребителей могут играть аппараты центрального кондиционера или другая технологическая установка.

Виды фанкойлов и их действие

Давайте разберемся, что же собой представляет фанкойл, что это такое. Это специальный агрегат, который устанавливают в помещении. Он включает в себя фильтр, теплообменник с вентилятором, а также пульт управления, который, в свою очередь, может быть выносным или встроенным. Работа заключается в следующем. Вентилятор подает воздух из помещения на теплообменник фанкойла, который подогревается или охлаждается. Приточная установка или центральный кондиционер также может подавать небольшой объем свежего воздуха на сам агрегат. При этом система чиллер и фанкойл одновременно решает задачу вентиляции. Как уже было сказано выше, система монтируется на потолке, стене или полу (расстояние 20-30 см). Есть еще и бескорпусные агрегаты, которые можно устанавливать за декоративными панелями или подвесными потолками. Фанкойлы изготавливают с одним либо двумя теплообменниками. В результате этого система бывает двухтрубной или четырехтрубной.

значение слова фанкойл

В первом случае применяют фанкойлы с одним теплообменником, в который попадает горячий или холодный теплоноситель. Во втором случае уже имеется два теплообменника. Суть заключается в следующем: в один подается вода (горячая) из системы центрального отопления, в другой – теплоноситель от чиллера. Фанкойлы с четырехтрубной системой лучше устанавливать под окнами, так как зимой они работают в качестве радиаторов центрального отопления. Вот мы и разобрались, теперь понятно значение слова «фанкойл».

Преимущества системы чиллер-фанкойл

Преимущества данной системы заключаются в следующем:

  1. Эта система обладает огромной гибкостью во время кондиционирования большого количества апартаментов. Всего к одному чиллеру может быть подключено большое количество фанкойлов, а также аппараты приточной вентиляционной установки или главного кондиционера. При этом работают потребители независимо друг от друга: могут включиться, отключиться или же изменить режим работы.
  2. Есть возможность регулирования режима деятельности каждого фанкойла с выносного либо вмонтированного пульта управления. Пульт можно закрепить на стене помещения. Еще можно установить единый тепловой режим для всей системы.
  3. Постепенное наращивание мощности потребителя дает возможность ввести объект в эксплуатацию также постепенно, так сказать, отдельными этапами.
  4. Расстояние между фанкойлом и чиллером не ограничено, оно определяется возможностями теплоизоляции трубопроводов и насосной станции.

Вот такими преимуществами обладает фанкойл. Что это такое, для чего он нужен и т. д., продолжим рассматривать далее.

Кассетный фанкойл

Наиболее простым является фанкойл кассетный. Он монтируется в подвесной потолок. Воздух, который выходит, распределяется в четыре выходящих воздуховода, которые заканчиваются диффузором или потолочной решеткой.

фанкойл кассетный

В офисах, где есть подвесные потолки, такое решение будет наиболее оптимальным. Потолочный фанкойл монтируется в потолок и ставится в открытом виде, часто он имеет декоративный корпус. Такое можно увидеть в ресторанах, кафе (может быть, даже на стене). В квартирах с двухтрубной системой кондиционирования устанавливают напольные фанкойлы. Напольный агрегат заключен в декоративный корпус и чем-то похож на батарею отопления. В нем может быть установлена система дистанционного управления. Системы от европейских производителей выделяются легкостью монтажа и низким уровнем шума при высокой производительности.

Комплектация

Стандартная комплектация кассетных фанкойлов — вентиляторы с мягким переключением производительности. В некоторых имеются диффузоры специальной конструкции, которые могут создать направленный поток воздуха. Прекрасно подойдут для помещений, имеющих сложную конфигурацию. Конструкция диффузоров не позволяет, чтобы образовывались турбулентные потоки воздуха. Современный фанкойл — что это такое? Низкая высота монтажного пространства, удобство, а также гибкая система воздуховодов.

Добавить комментарий

Ваш адрес email не будет опубликован.
