Электрокоса своими руками – самодельная электрическая косилка из болгарки. Как сделать газонокосилку из двигателя от стиральной машины и триммера?

Электрокоса, на быструю руку

В предвестиях лета автору захотелось несколько облагородить свой приусадебный участок. Для этого автор закупил семена для газона, и даже посадил и вырастил настоящий газон перед своим жилищем. Однако после этого возникла потребность в его стрижке, а инструмента для данного действия у автора не было. Поэтому в данной статье рассказывается как изготовить простейшую электрокосу из подручных материалов с затратой минимума ресурсов.

Материалы, которые использовал автор для создания простейшей электрической косы:
1) дрель электрическая
2) дюралюминиевая труба диаметром 32 мм и длиной 170 см
3) рукоять от перфоратора
4) клавишный выключатель
5) кабеля
6) изолента и отрезки велосипедной камеры
7) железная полоса толщиной 1-2 мм
8) напильники и точило

9) болты, гайки, шайбы и прочие крепежные элементы

Рассмотрим более детально создание электрокосы из подручных материалов.

Для начала автор все-таки думал идти по более простому и купить косилку для подстрижки газона. Однако, просмотрев несколько вариантов, автор решил, что цены на подобные средства слегка завышены, а сама конструкция изделия является весьма простой. Поэтому вместо поиска магазина с газонокосилками, автор решил прочитать несколько статей посвященных самодельным электрокосам. В итоге был подобран достаточно простой вариант, под который у автора имелись все необходимые материалы.

В качестве двигателя для электрокосы, была выбрана старая китайская дрель, у которой имелся патрон, позволяющий закрепить нож, что позволяло не изобретать каких либо крепления или узлов. Изначально в примере статьи, косилка была на колесах, но автор посчитал, что это будет несколько неудобно, более сложно и снижает функциональность газонокосилки в плане широты ее использования, из-за того, что район газона довольно небольшой, неправильной формы и имеет множество труднодоступных мест.
Поэтому автор решил делать некое подобие ручного триммера.

Дрель автор решил закрепить на конце трубы. Дрель крепиться с помощью нескольких алюминиевых полос и болтов. В качестве фиксации кнопки автор решил использовать проволочный механизм, который позволит управлять работой косилки более безопасно. Для этого автор определил в рукоятку о перфоратора клавишный выключатель, а саму рукоять закрепил при помощи хомутов, для того, чтобы иметь возможность управлять выстой наклона косилки.

Далее была закреплена электропроводка параллельно по трубе с применением изоленты и обрезков велосипедной камеры.

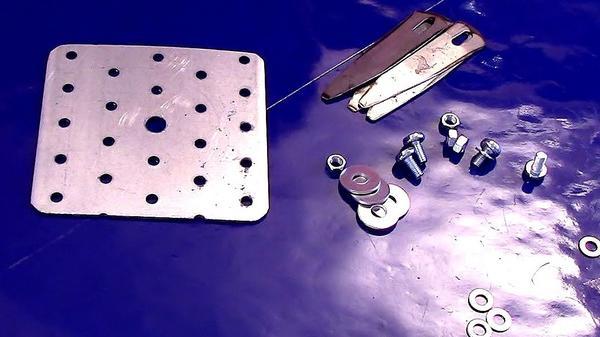

Затем была взята металлическая полоса, которая будет служить ножом для данной газонокосилки. В данной полосе автор сделал отверстие по центру, а так же придал некоторую форму лезвия при помощи надфиля. Затем болт для крепления был подготовлен путем срезания у него щечки. Полоса была закреплена на болту при помощи гаек и шайб граверных. После чего получившийся нож подвергся заточки с двух сторон, чтобы облегчить покос травы.

Вся конструкция ножа была зажата в патрон максимально надежно. Так же автор для безопасности рекомендует окрасить нож в какой либо броский цвет, чтобы он сильнее выделялся на фоне травы и было легче следить за его работой.

По итогу автор получил очень дешевую и легкую в создании конструкцию электрокосы, практически без всяких затрат. В последствии конструкцию косы можно доработать усовершенствовав механизм управления включением, выключением и уровнем наклона ножа, а так же имеет смысл установить защитный кожух.

Из преимуществ данной косилки можно отметить ее малая шумность, так как используется электрический двигатель дрели.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать электрический триммер своими руками из пылесоса или другого электроинструмента

С вопросом аккуратного и быстрого скашивания травы около забора дачи я столкнулся давно, когда пришлось учиться пользоваться обыкновенной косой — литовкой.

Сразу подумал, что не помешала бы простенькая газонокосилка купить которую в то время было не просто. Поэтому решил поэкспериментировать с самодельной конструкцией.

В итоге приобрел практический опыт скашивания травы, благодаря которому удалось купить триммер, который хорошо подходит для моих целей.

На основе полученных знаний высказываю советы домашнему мастеру как своими руками сделать электрический триммер из отслужившего оборудования на основе электродвигателя от пылесоса, дрели или болгарки с картинками, схемами и фотографиями, позволяющими повторить подобную конструкцию.

Обратите внимание, что моя газонокосилка собиралась на скорую руку из самых, доступных материалов. Ее крепление делалось для надежной работы без соблюдения каких-либо условий дизайна, но с обеспечением требований элементарной безопасности. Так что не судите строго за непрезентабельный внешний вид конструкции.

Содержание статьи

Правила безопасности

Начну с этого раздела дабы напомнить: любая самодельная конструкция газонокосилки может причинить вред здоровью. Особенно актуально это требование для:

1. электрического оборудования;
2. вращающихся с большой скоростью деталей механизмов.

Рассмотрим вкратце эти два фактора.

Электрическая опасность триммера

Электроэнергия не думает о вашем здоровье. Она создает путь тока там, где для него предоставлены лучшие условия и меньшее электрическое сопротивление. Получить удар током можно даже от случайных вещей: одежды, окружающих предметов, стоящего автомобиля. В этом нет ничего странного. Надо заботиться о себе, применять средства защиты.

При создании электрического триммера своими руками сразу обращайте внимание на прочность и качество изоляции всех токоведущих частей как внутри двигателя, так и на наружной схеме. Ее монтаж должен выполнять квалифицированный работник.

Во время работы самодельный триммер необходимо:

1. подключать через исправный удлинитель:
2. обязательно использовать защиту автоматическим выключателем, который спасет вашу жизнь при коротком замыкании в схеме;



3. не пренебрегать защитой УЗО, которая автоматически прекратит путь тока через ваше тело в случае любого повреждения изоляции оборудования.

Все три перечисленных устройства следует проверить. Они должны отвечать требованиям безопасности по техническим характеристикам, уставкам, быть правильно налаженными.

Помните про общие рекомендации: не работать в сырую погоду и не косить траву газонокосилкой с росой. Влажная среда хорошо проводит электрический ток.

Опасности механической схемы

Коллекторные двигатели развивают очень большие скорости вращения. У пылесосов они могут составлять от 11000 до 30000 оборотов в минуту. Этого вполне достаточно для того, чтобы из-под режущей головки вылетел мелкий камушек, кусок проволоки или щепки, как пуля из винтовки.

Отличие будет в том, что направление пули выбирает снайпер, а камушка из газонокосилки — случай. Куда он полетит предугадать невозможно. Поэтому при работе необходимо:

• обеспечить устойчивое положение тела, что является общим требованием безопасности при работе со всеми инструментами;
• защитить себя плотной одеждой из натуральных хлопчатобумажных тканей или джинсовки;
• надевать на ноги прочную обувь, а не открытые сандалии;
• пользоваться очками или защитной маской.

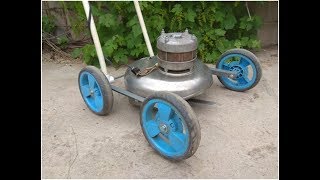

Газонокосилка из электродвигателя от пылесоса

Моя конструкция состоит из:

• коллекторного двигателя;
• узла крепления его на деревянной штанге;
• самодельного режущего ножа;
• опорного колеса;
• кнопки выключателя;
• защитных чехлов.

Электродвигатель

За основу конструкции газонокосилки взят коллекторный двигатель от старого пылесоса советских времен на 300 ватт марки «Буран». От его использования по назначению пришлось отказаться после того, как в результате длительной эксплуатации стали изнашиваться различные прокладки, нарушилось движение воздуха. Мне надоело устранять появляющиеся свищи, сказывающиеся на напоре и всасывании, посему купил ему замену.

Внешний вид собранного триммера со стороны двигателя показан на фотографии. Поскольку он уже не используется, то покрылся ржавчиной, а остатки скошенной травы давно высохли и остались прилипшими ко всем деталям. Мне намного удобнее работать заводской конструкцией.

Двигатель совсем не пришлось переделывать. Просто с помощью электрической дрели, тисков и ножовки по металлу изготовил несколько крепежных элементов и защитные чехлы. На очередном фото приподнят колпак, вырезанный из пластиковой бутылки, закрывающий щеточный узел.

На этой картинке плохо виден рабочий нож, но его можно рассмотреть выше.

Для большей наглядности приподнял пальцем защитную крышку и показал крупным планом двигатель со стороны щеток. Здесь полностью все заводские детали остались в работоспособном состоянии.

С противоположной стороны работает смонтированный еще на заводе конденсатор.

Штанга

Крепление всех деталей самодельного триммера выполнено на высушенной деревянной палке без какой-либо ее обработки. Просверлил в ней крепежные отверстия, а некоторые детали, например, скобу ручки прикрутил куском проволоки.

Все эти соединения видны на разных снимках.

Самодельный нож для травы

Примечательно то, что когда я снял крыльчатку вентилятора, то увидел: освободившееся место на валу ротора идеально подходит для крепления самодельного ножа. Даже гайку и прокладки не пришлось подбирать.

Неудачный опыт

Поначалу попробовал крепить на вал проволоку разных диаметров. Она нормально начинала косить траву, но очень быстро обрывалась. Ее структура не выдерживает механических нагрузок на разрыв и изгиб, развиваемых большими оборотами двигателя и встречной травой. Поэтому производители триммеров выпускают разные сорта лески.

Способ изготовления газонокосилки

Сделал нож для самодельного триммера по следующей технологии:

• взял металлическую пластину из мягкой стали;
• вырезал ее прямоугольной формой;
• просверлил по центру отверстие по диаметру вала;
• заточил края для уменьшения нагрузок при косьбе.

Чтобы показать способ его крепления через заводскую втулку я немного открутил гайку, а сам нож просто отогнул рукой.

Опорное колесо

Основной недостаток этой конструкции газонокосилки, как и всех триммеров с нижним расположением электрического двигателя, заключается в необходимости прикладывать большие физические усилия для удержания ножа в нужной плоскости при косьбе. Мышцы работника при этом напрягаются, а сам он быстро устает. Нужен упор на землю.

Поэтому я к корпусу двигателя и штанги посредством переходников прикрепил небольшие колесики от старой детской тележки. Они легкие, но значительно облегчают работу.

Кнопка выключателя

Ее необходимо располагать на ручке непосредственно под ладонью.

Так можно быстро отключать триммер.

Выбор конструкции

Использовал специальное крепление кнопки с самовозвратом от одного из отработавших свой ресурс измерительного электроприбора. Оно просто прикручено к деревянной штанге мягкой медной проволокой в изоляции и для лучшей наглядности фото сдвинуто с ее оси набок.

Коммутирующая способность контактов с запасом выдерживает мощность, развиваемую двигателем в 300 ватт.

Обращаю внимание на функцию самовозврата. Применять обычный выключатель я не советую. Если при работе вы случайно упадете, потеряете равновесие или произойдет что–то непредвиденное, а работающий триммер выскользнет из рук, то остановить его моментально вы не сможете. Острый нож будет резать все, что попадется на его пути.

Чтобы предотвратить несчастные случаи при подобных ситуациях я даже на заводском триммере исключил функцию постоянной работы, удалив соответствующий переключатель. Считаю, что безопасность и здоровье дороже подобных удобств с рисками.

Способ монтажа

Случайный доступ к электрическим контактам проводов ограничен изоляцией специальной изолирующей ленты.

На следующем фото я их специально оголил. Так будет вам лучше видно крепление и подключение.

Пайку, кстати, делал все тем же паяльником Момент, о котором у меня набралось самое большое количество комментариев. Хотя существует много других конструкций, описанных в отдельной статье о выборе паяльников для домашнего мастера.

Провода к кнопке самодельной газонокосилки просто обмотаны вокруг штанги, а с обратной стороны скручены и припаяны в разрыв одной питающей жилы кабеля. Соединения заизолированы изолентой, закрыто защитными кембриками.

По правилам безопасности любой выключатель или кнопка управления должны коммутировать фазу, а не ноль. Но в рассматриваемой конструкции каждый раз определять ее положение не имеет особого смысла, да и самодельный триммер создавался ради эксперимента, а не длительной работы. Он вполне удовлетворительно себя зарекомендовал при косьбе газона.

Защитные чехлы

Вы уже увидели их изображение на всех вышерасположенных фотографиях. Сверху двигателя для защиты коллекторного узла при работе я просто вставил отрезанную горловину от пластиковой бутылки.

Нижний чехол удалось сделать из корпуса этого же пылесоса, вырезав из него часть сектора. Прикрепил его винтами с гайками.

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Заключительные советы

Позаботьтесь в первую очередь о своей безопасности. Для этого:

• еще раз вспомните правила обращения с электричеством;
• не работайте без защитных чехлов с открытыми вращающимися ножами;
• не доверяйте посторонним людям без должной подготовки свои опасные самоделки;
• при косьбе не отвлекайтесь, но контролируйте рабочую территорию. На нее не допускайте детей, животных, случайных посетителей.

Самодельная газонокосилка помогает прочувствовать все прелести и недостатки электрического скашивания травы, особенности работы подобных устройств, необходимость балансировки центра масс. После приобретения небольшого опыта пользования ею легче выбирать заводскую модель, профессионально подготовленную для длительного применения.

А сейчас рекомендую закрепить в памяти материал просмотром видеоролика Михаила Майорова «Электрический триммер своими руками».

Напоминаю, что у вас наступило благоприятное время поделиться статьей с друзьями в соц сетях и задать вопросы в комментариях.

Полезные товары

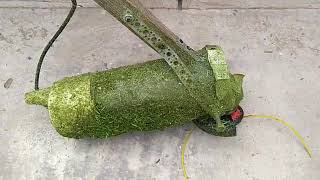

Электротриммер + детский велосипед = газонокосилка. Триммер на колёсах, модернизация и ремонт своими руками

Данный триммер был куплен ещё в середине нулевых, и спустя один-два летних сезона сломался.
Точнее работал минут 5 и начинал перегреваться и дымить) Да он часто ломался, но обычно легко ремонтировался. Потом надоело с ним возится. Я его сбросил в гаражную яму и купил бензокос какой-то китайский. Спустя пару лет этот электро триммер отдал другану, тот хотел поменять движок, но за следующие пару лет у него тоже руки не дошли до него. Я потом его забрал обратно, и решил поморочится. На лицо витковое, ротор быстро нагревается, повышенное искрение щёток и быстрый расход этих самых щёток. Ради эксперимента разобрал полностью движок, обмотки на роторе и статоре полностью пролил цапонлаком, нормального обмоточного лака у меня нет. Кое как вроде лак пролился внутрь обмоток, кое где кисточкой лак промакивал между витками.

Электрощётки подогнал из щёток большего размера, благо на работе есть доступ к этому добру. Хоть каждую неделю новые делай) Получилось тяп-ляп, думал ничего не изменится, и о чудо, после сборки он нормально заработал. Думал мера временная и со временем опять пробьёт где то обмотку, но он работает спокойно около 20-30 минут и несильно нагревается, я его оставляю отдохнуть на минут 20, пивнуть чайку да курнуть, и опять в бой) Весь огород обычно мотокосом всё таки проходил, а этот электротриммер использовал для покоски травы на лужайке, там грунт ровный и колёса хорошо катаются. Идея с колёсами возникла спонтанно, нашёл на даче сломаный дочкин трёхколёсный велик, и решил заднюю ось примостырить к триммеру.

Сначала думал бред получится, но конструкция оказалась нормальной в плане использования. Немного подрезал кожух триммера, и от оси отделил ещё резинками москвичёвского стабилизатора, чтоб не жёсткое крепление было, а мягкое. При жёсткой фиксации думаю кожух лопнет на кочках. А с резинками как на амортизаторах получается. Конечно электротриммер с бензокосом не сравнится, у бензинового обычно мощи поболее. А электромотор проседает по оборотам в густой траве. У меня получилось две косы, триммером прошёл четверть лужайки, и оставил остывать, перешёл на бензокос, тот быстрее даже перегревается, покосил минут 15-20, и оставил остывать, взялся опять за триммер. Когда на дачу попадаешь только на выходные и то не всегда, то обычно траву каждый раз где то да приходится косить.

Такая вот газонокосилка у меня получилась.
Как бы она нелепо не смотрелась со стороны, в обращении она действительно стала намного удобнее. Такую косу можно и дочке и жене доверить, уровень пылесоса) ходи катай туда сюда, высоту держать не надо, морочится с запуском тоже не надо. Воткнул видку в розетку и погнал по лужайке катать его)

Прошу прощения за скудность информации, материал был отснят ещё летом 2016, ролик сделал для ютуба только в июле 2018. На момент написания этой статьи (14,05,2019) всего 373 просмотра, никому не интересно по ходу. Надеялся тема зайдёт, и люди оценят, но даже не комментят, видно бредовая идея.

Надеюсь эта статья хоть кому то пригодится.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

электрокоса своими руками — Видео

Видео:

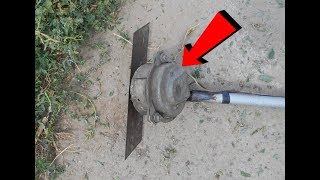

Как сделать электрокосу своими руками? / How to make Electrical Hand Grass Cutter Machine?///Как сделать мини газонокосилку, тр

Группа в ВК http://vk.com/99diy. Как сделать воздуходувку? https://www.youtube.com/watch?v=I_Em1lTeLCY …

Здесь Вы можете увидеть пример, как из ненужного хлама, порой годами занимающего Ваше жизненное простра

Сегодня я покажу Вам нереально крутую самоделку, которая Вам точно пригодится/Электрокоса своими рукам

Группа в ВК https://vk.com/dellaisam —————————————————— Как сделать USB — Микроскоп?

ВСЕМ ПРИВЕТ ДРУЗЬЯ ! ИЗГОТАВЛИВАЛ 4 ЧАСА ! НАДЕЮСЬ ВАМ ПОНРАВИТСЯ ! ПРИЯТНОГО ПРОСМОТРА !!! ПОДПИШИСЬ : https:/

В этом видео представлена информация нашего быта, как Простая газонокосилка своими руками Электрокоса,

Всем привет:) Сегодня покажу, как можно сделать хорошую, мощную электрокосу. Я использовал советский эле

Не забудьте включить кнопку болгарки перед тем как засунуть в трубу.

Магазин Сельскохозяйственной Техники — https://garden-shop.ru/ Youtube-канал GARDENSHOP — http://bit.ly/2MfNlKu Самодельная электри

Как сделать электрокосу своими руками? / How to make Electrical Hand Grass Cutter Machine?///Как сделать мини газонокосилку, тр…

Как сделать электрокосу своими руками? / How to make Electrical Hand Grass Cutter Machine?///Как сделать мини газонокосилку, тр…

Как быстро и просто сделать мини-блокнотики для заметок. Я покажу 2 вида, одна обложка, наполнение — 2 вида…

Как сделать красивую Новогоднюю Ёлочку своими руками!\rочень красиво можно сделать елку с атласных лент…

Как сделать мини выжигатель по дереву своими руками / How to make a mini pyrography tool, USB-выжигатель по дереву своими …

В этом видео вы увидите как сделать крутой мини паяльник своими руками с минимальными затратами.\r\rПарт…

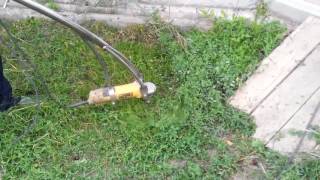

Как сделать простой электро-триммер из болгарки

Всем доброго времени суток! В сегодняшней статье я бы хотел вам показать очень актуальную самоделку, которая заинтересует многих владельцев частных домов и личных дач. Наверняка все садоводы сталкивались с такой проблемой как быстро растущая трава, которая в свою очередь портит весь внешний вид участка. Чтобы решить эту проблему автор решил сделать самодельный триммер из болгарки. Идея в том чтобы болгарка была съёмной, и при необходимости её можно было бы использовать по назначению. Сразу говорю, что за изготовления этой самоделки лучше приступать с наличием определённых материалов, а иначе такая самоделка выйдет дороже заводского изделия.

И так, для садового триммера нам понадобятся:
— болгарка.
— металлическая труба не большого диаметра.
— металлическая пластина толщиной 3-5мм.
— пара колёс от детского велосипеда.
— удлинитель.
— пластиковая леска для триммера.

Из инструментов нам так же понадобятся:
— отвертка.
— сварочный аппарат и все что к нему прилагается.
— режущий диск для болгарки.
— маркер.
— молоток.
— дрель и свёрла к ней.
-щётка по металлу.

Первым делом необходимо сделать скобу, на которой будет крепиться болгарка. Для её изготовления нам следует взять металлическую пластину подходящего размера и согнуть ее, таким образом, чтобы она плотно обхватывала болгарку.

Чтобы сделать это сначала загибаем один конец, так как на фото. Прикладываем пластину к болгарке и при помощи маркера отмечаем место, где следует сделать второй загиб. Затем зажимаем пластину в тесках так, чтобы метка была у самого основания и при помощи молотка загибаем заготовку. И при помощи болгарки отрезаем лишнее от скобы.


Далее нам нужно убедиться, что скоба сидит плотно, а если нет, то просто следует загнуть её чуть больше.


После того как мы убедились в том что скоба нам подходит, переходим к следующему этапу. Нам нужно высверлить отверстия параллельно друг другу для крепления болгарки на конструкции. Отверстия должны совпадать с отверстиями на болгарке, обычно в эти отверстия вкручивается ручка. При помощи маркера отмечаем места, где следует проделать отверстия. И проделываем сквозные отверстия.

К скобе следует приварить некую «перекладину», за которую болгарка будет крепиться и не болтаться на контракции. Провариваем соединение пластины со скобой с двух сторон и не забываем молотком отбивать шлак. Также лишний раз стоит напомнить, что при работе со сварочным аппаратом следует использовать средства защиты.

В качестве ручки автор взял не нужную ему металлическую трубу, но вы можете использовать, например черенок от лопаты. Так как автор решил использовать металлическую трубу, то самым простой и надёжный способ соединить её с креплением для болгарки это будет сварка.

Прикладываем трубу к креплению под удобным вам углом и маркером наносим метку. Отрезаем от трубы не нужный кусочек в том месте, где сделали метку. В очередной раз прикладываем трубу к креплению, и место соединения провариваем, не забывая отбить шлак.

Остаётся закрепить болгарку на корпусе в посадочные места. Для этого откручиваем от болгарки режущий диск и кожух защиты. Но чтобы использование данного триммера было проще к нему можно прикрутить съёмные колеса от детского велосипеда, которые используются как подстрахованные для ребёнка. Об этом я сообщаю вам на данном этапе не просто так, а для того чтобы вам было проще это сделать так для крепления колёс к триммеру мы будем использовать уже проделанные ранее отверстия.

Берём болгарку, прикладываем к ней изготовленную металлическую конструкцию, так чтобы отверстия совпадали. После чего прикладываем одно из колёс и фиксируем это винтом подходящего диаметра. С другой стороны повторяем те же действия.

Изготовим режущую часть, изготавливать её не надо, а надо просто её «заправить». Для этого нам следует взять специальную леску для садовых триммеров и продеть её крест-накрест через гайку для крепления режущего диска. И закручиваем гайку на место.

Чтобы болгарка держалась крепче, и провод от болгарки не оторвался от неё, используя изоленту, приматываем провод с болгаркой к металлическому корпусу триммера.

Наш садовый триммер абсолютно готов к использованию, в идеале конечно можно было изготовить защитный кожух для него, но автор самоделки решил обойтись без него. Даная самоделка точно пригодиться в саду любого садовода, ей можно косить не только грубую траву, но и если приловчиться и выставить нужную высоту колес можно косить аккуратный газон.

Вот подробное видео от автора со сборкой и испытаниями данной самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

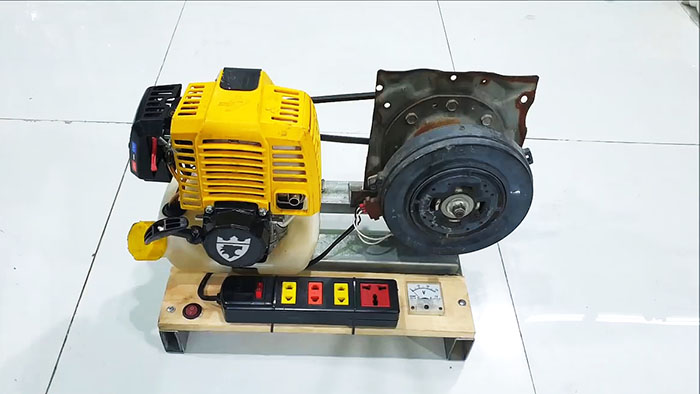

Как сделать генератор на 220 В из двигателя триммера

Уверен, что вам хоть раз в жизни да требовался переносной генератор на 220 В. С помощью которого нужно было что-либо запитать в условиях где обычная сеть не доступна. В обще, сам по себе бензиновый генератор вещь чрезвычайно полезная, и пригодится может даже дома, учитываю не частые, но бывающие отключения электричества по тем или иным причинам.
Покупать новый аппарат довольно накладно, а если у вас в мастерской завалялся сломанный триммер с исправным мотором, то можно использовать его и сделать генератор на его основе.

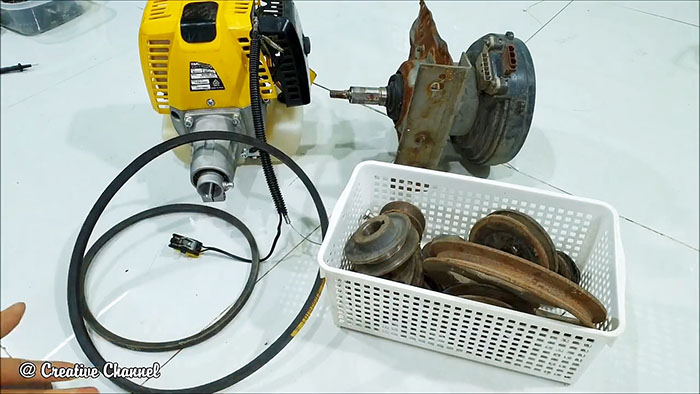

Понадобится

• Бензиновый двигатель от мотокосы. Желательно использовать четырехтактные модели.

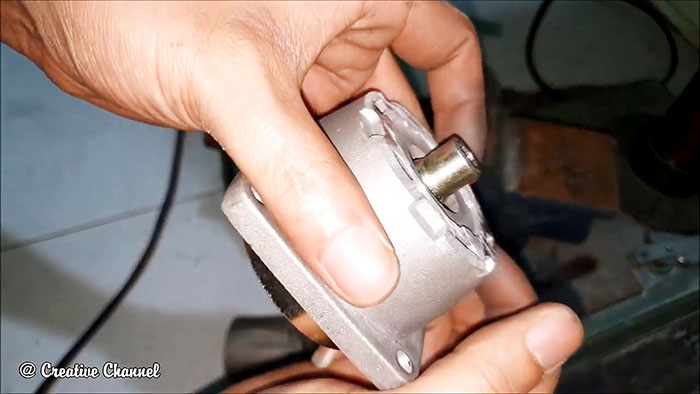

• В роли генератора использован двигатель от электрической газонокосилки. Он вполне способен работать и в обратном направлении — вырабатывать электрический ток. Можно использовать и другие экземпляры.

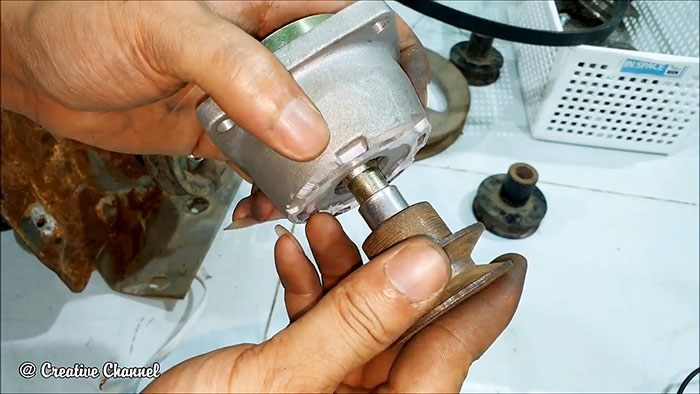

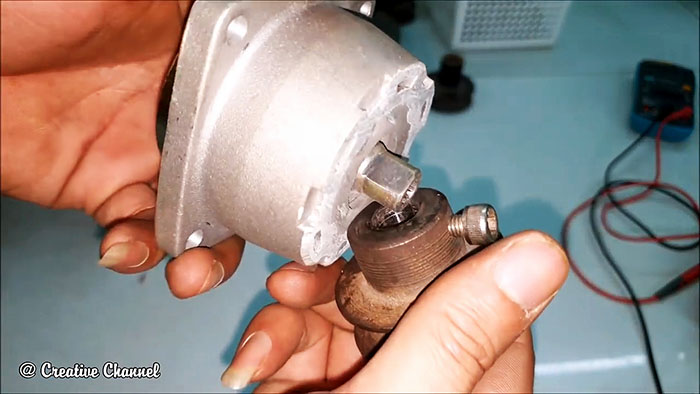

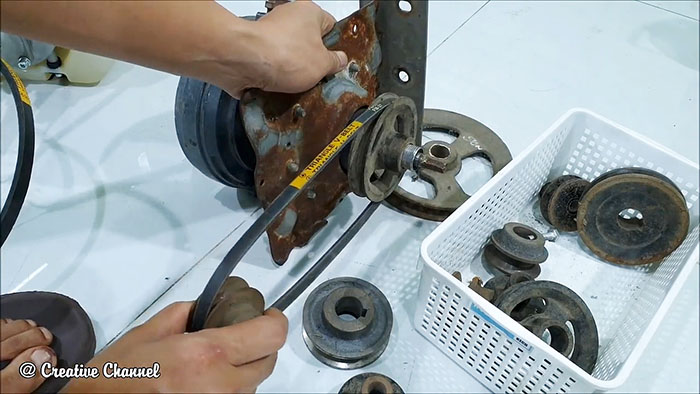

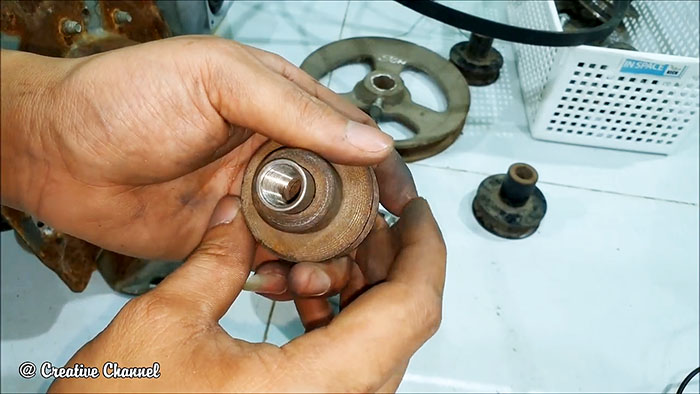

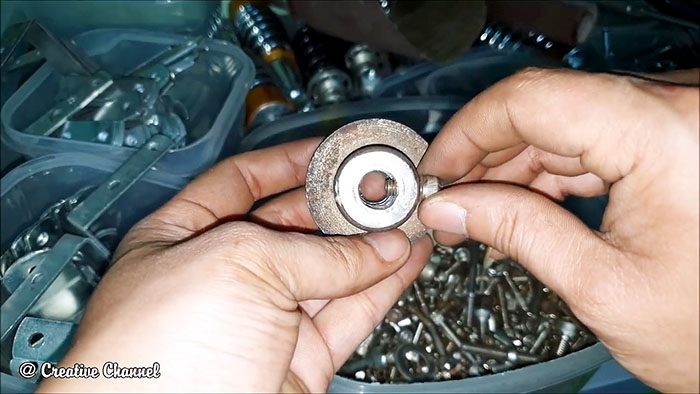

• Пара шкивов.

• Ремень передачи тяговой силы.

Задумка

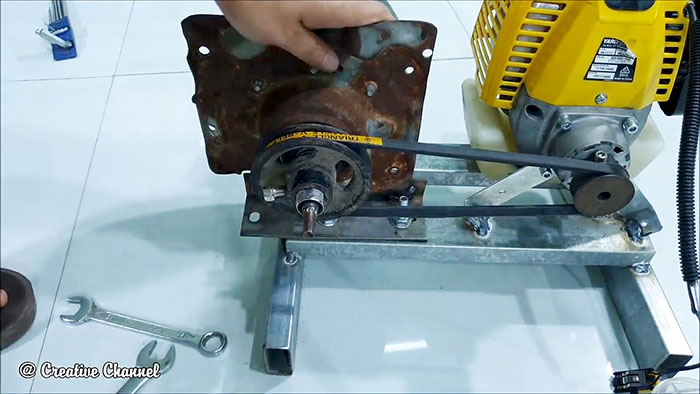

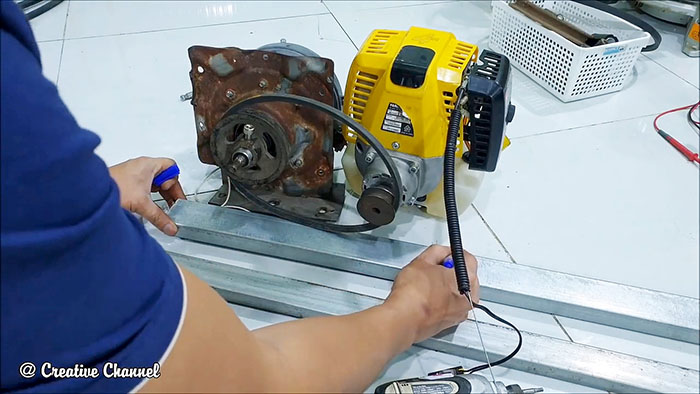

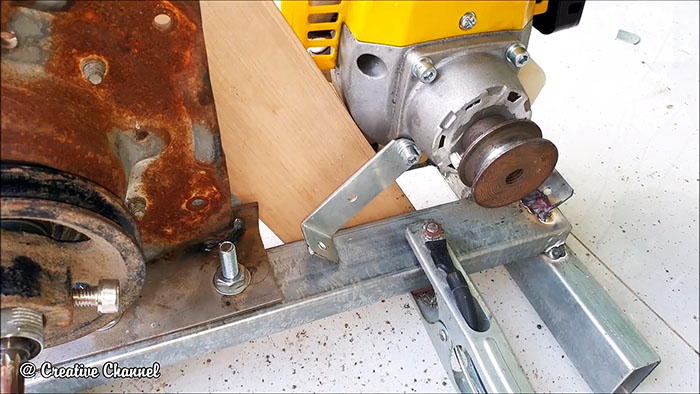

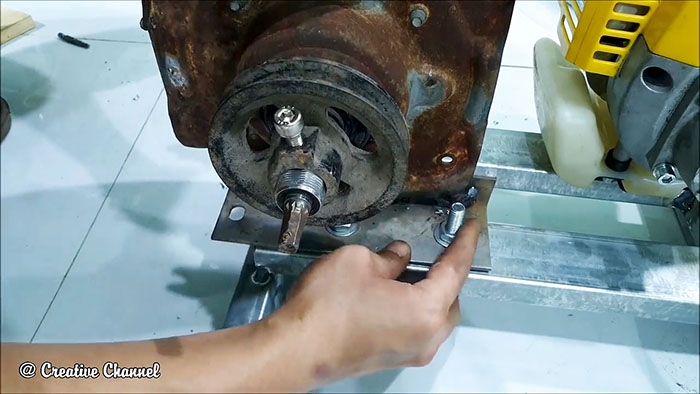

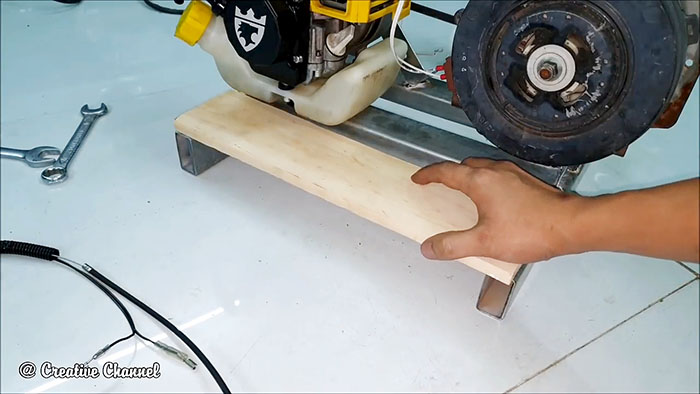

Задумка такова: поставить движки параллельно друг другу. А вращение передавать по средствам ременной передачи.

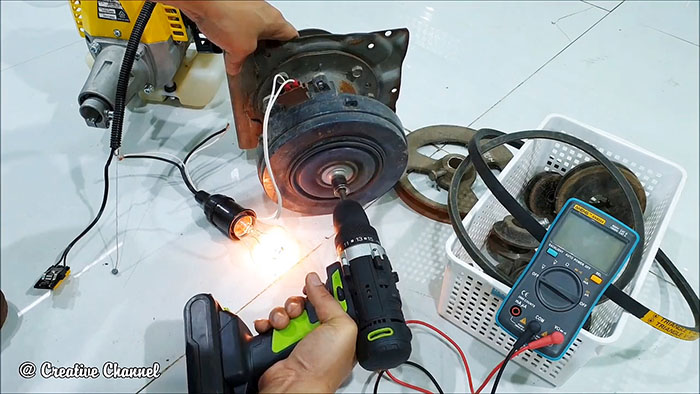

Перед воплощением я решил проверить как вырабатывает ток мотор от газонокосилки. Вращаю его вал шуруповертов.

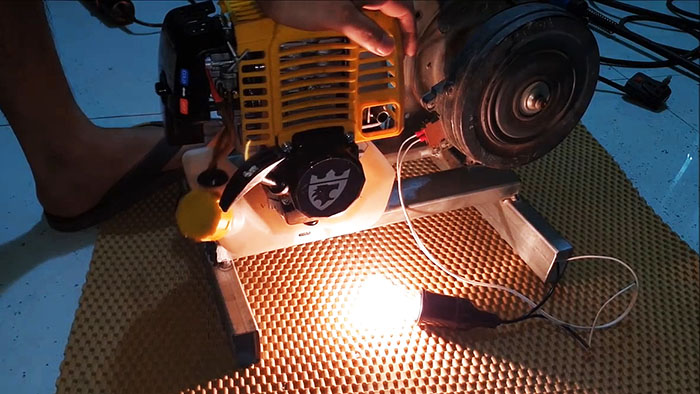

В роли нагрузки, как видите, используется 40 Ваттная лампа накаливания на 220 В. Конечно шуруповерт не может дать тех оборотов для достаточного воспроизводства, однако мультиметр показывает при максимуме 156 Вольт. Но это предварительный результат.

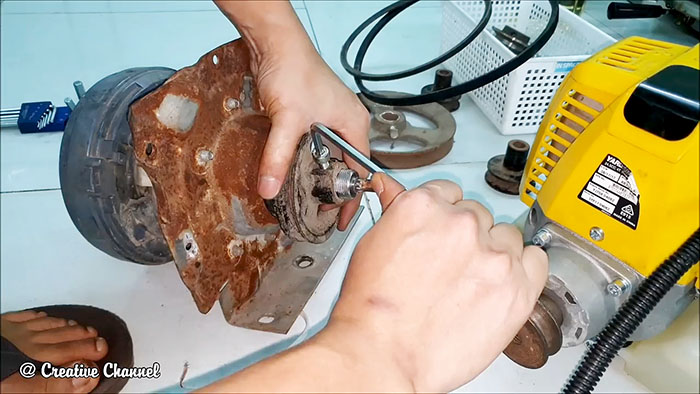

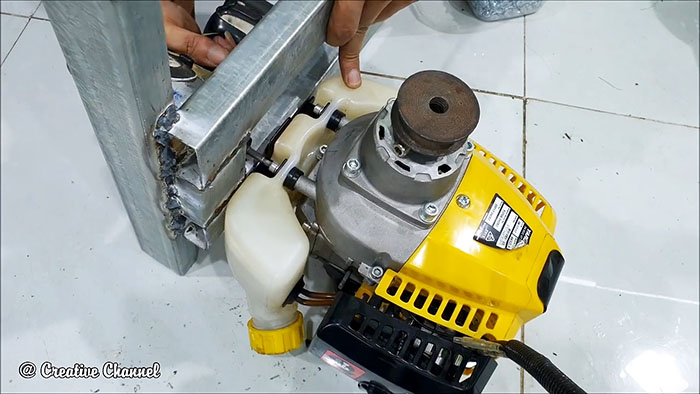

Изготовление бензинового генератора из двигателя мотокосы

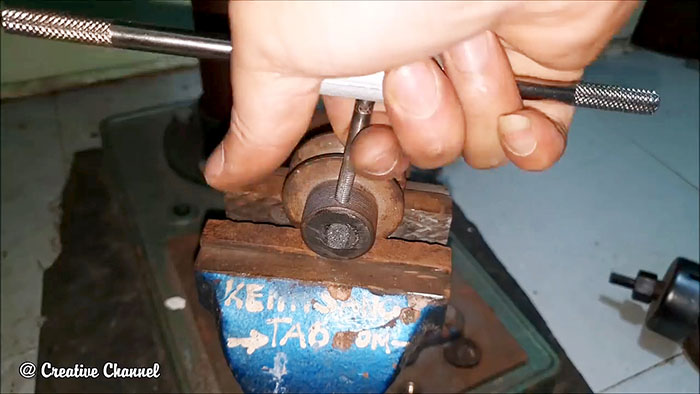

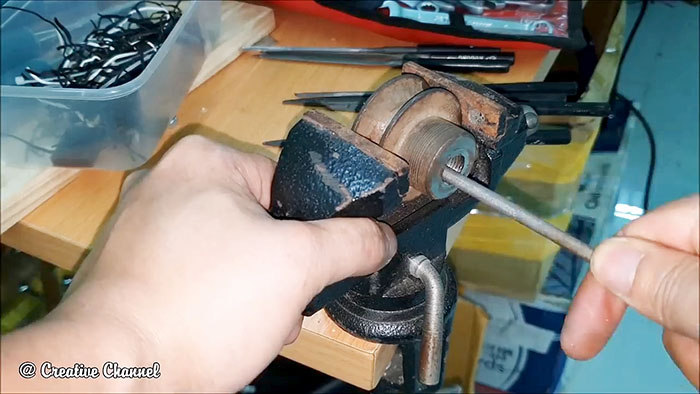

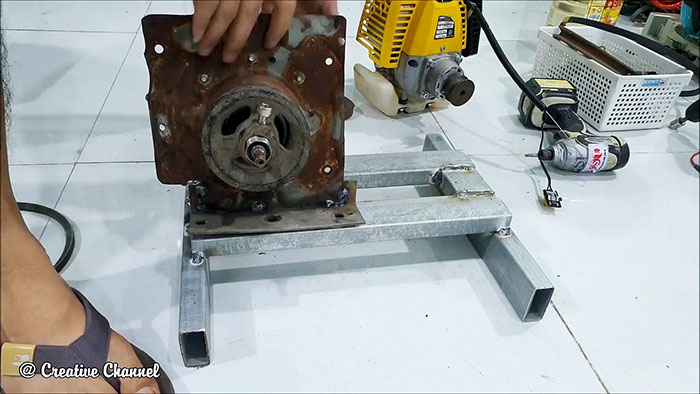

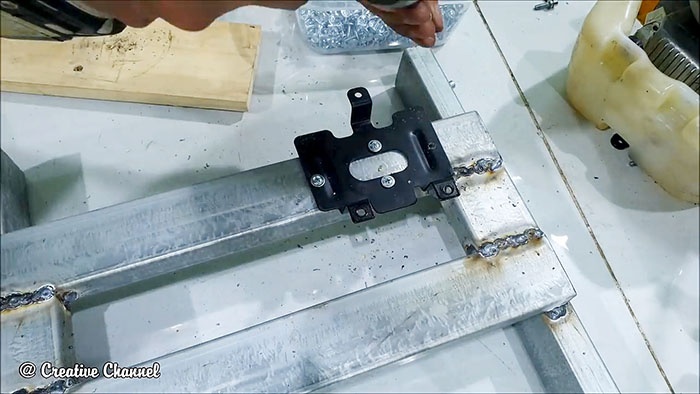

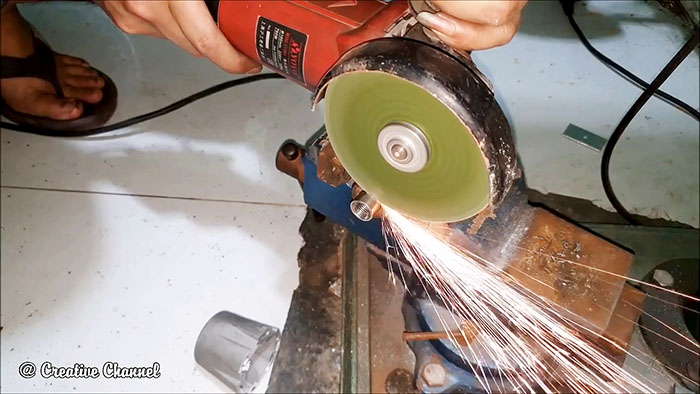

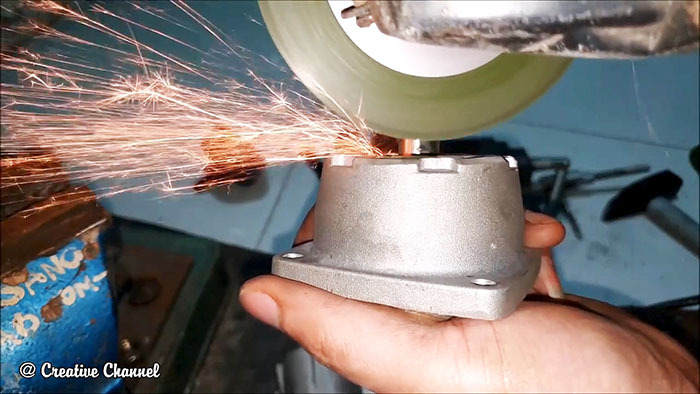

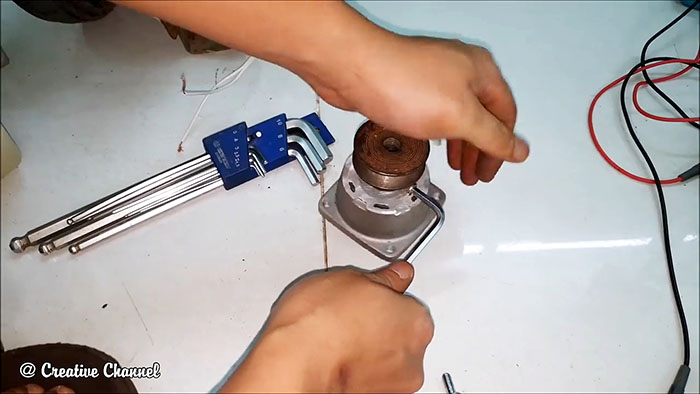

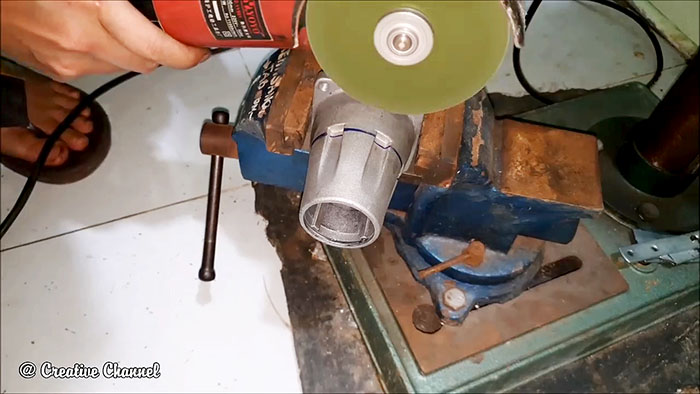

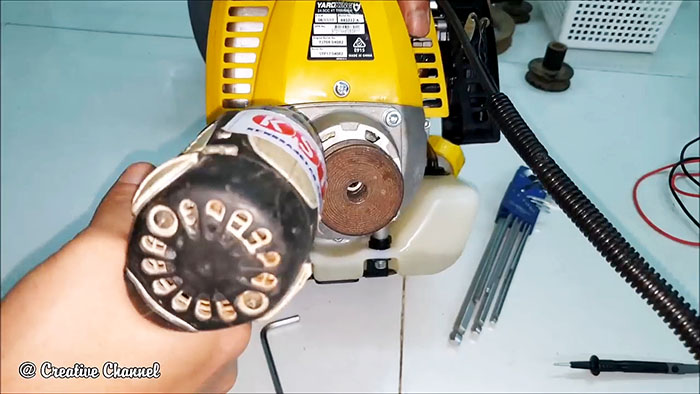

Переходим к воплощению идеи. Первым делом снимаем кожух маховика с креплением, куда раньше вставлялась штанга и с помощью болгарки отпиливаем ее носик, чтобы полностью открыть вал.

В этом же узле собрано центробежное сцепление.

К размеру этого вала необходимо подобрать и шкив. К сожалению подходящих у меня не нашлось. Поэтому я взял шкив и подобрал к нему втулку из резьбовых соединителей.

Проверил как будет подходить.

Болгаркой спилил лишнее.

Круглым надфилем сточил под размер внутреннюю поверхность.

Сбоку просверлил отверстие и нарезал резьбу.

Подобрал болт.

Затем сточил вал с одной стороны.


Одеваем шкив и затягиваем боковым болтом.

Прикручиваем узел к двигателю.

На генератор был подобран шкив почти точь в точь. Также с боку было просверлено отверстие, нарезана резьба и подобран болт для фиксации.

Теперь из оцинкованного профиля было решено сделать раму. Производим замеры и определяемся с размером всей конструкции.

Свариваем сваркой раму. Сверлим отверстия под крепление генератора.

Крепим крепление двигателя на саморезы.

И уже сам двигатель.

Закрепляем мотор на болты с гайками.

Так как вал бензинового двигателя испытывает боковую нагрузку ремня, было решено сделать дополнительные косые крепления и приварить их в раме.

Одеваем ремень на шкивы.

Тросик управления газом отключаем. А обороты будут в дальнейшем регулироваться штоком холостого хода.

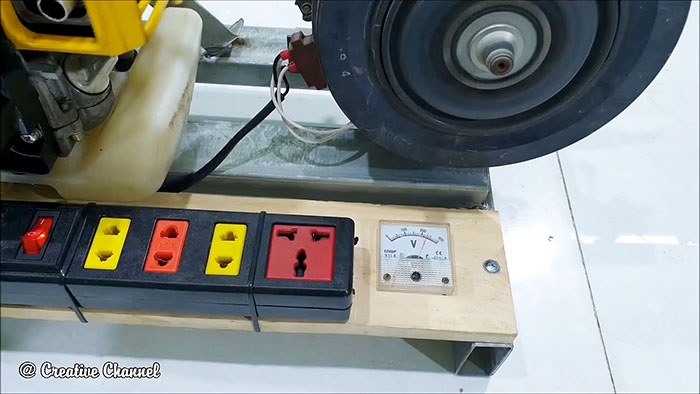

Из доски делаем панель подключения и управления.

Закрепляем на ней вольтметр, сетевой адаптер и кнопку. К кнопке припаиваем провода от двигателя ответственные за зажигание, чтобы когда нужно двигатель можно было остановить.

Проверка в работе

Заводим мотор. Регулировкой холостых оборотов выставляем выходное напряжение на выходе генератора в районе 220 В.

Подключаем различные нагрузки. Просадка напряжения не существенная.

По мощности самой установки сказать не могу, но думаю 200-300 Ватт брать с нее вполне возможно.

Смотрите видео

Насадка на триммер своими руками. Мастер-класс. Видео

Предлагаем вариант самостоятельного изготовления насадки для триммера из простых (почти подручных) средств.

Материалы:

• металлическая перфорированная пластина (100 мм х 240 мм)
• 2 ножовочных полотна по металлу
• 4 винта и 4 гайки М5
• 4 шайбы и 4 увеличенных шайбы

С точки зрения техники безопасности, ножовочные полотна не должны быть полностью калёными.

Всё, что понадобится для изготовления насадки

Самое сложное в изготовлении насадки — симметрично разметить и выполнить отверстия под ножи и вал триммера. Именно поэтому выбирается готовая перфорированная пластина.

Ход работы:

Сначала необходимо сделать основание насадки. Для этого из металлической пластины болгаркой вырезаем квадрат со стороной 100 мм. Разметить его нужно таким образом, чтобы точно в центре (на пересечении диагоналей) находилось отверстие. Для этого от центра выбранного отверстия перпендикулярно короткой стороне пластины отмеряем расстояние 50 мм и намечаем линии обрезки.

Размечаем основание насадки

Обрезаем лишнее и получаем квадрат 100 мм х 100 мм. Теперь необходимо немного скруглить уголки и рассверлить центральное отверстие под вал триммера.

Скруглить уголки и рассверлить центральное отверстие под вал триммера

Полотна по металлу обрезаем, отмеряя от каждого конца 8 см. Получаем 4 заготовки с готовыми отверстиями.

Обрезаем полотна по металлу

Этим заготовкам необходимо придать форму ножей. Для этого намечаем линию среза на глаз (особая точность не требуется), скрепляем все 4 заготовки вместе и стачиваем лишнее.

Из заготовок вырезаем ножи

В результате получаем одинаковые по весу и размеру ножи, их можно немного заточить с одной стороны. Теперь все части самодельной насадки для триммера подготовлены, можно начинать сборку.

Всё готово для сборки

На винт надеваем маленькую шайбу и вставляем его в угловое отверстие. Сверху надеваем нож, располагая заточенную сторону по ходу вращения вала триммера. Следом идёт большая шайба и гайка, которая не затягивается, чтобы нож свободно вращался. Таким же образом крепим другие 3 ножа.

Закрепляем ножи

Конец винта нужно расклепать, чтобы гайка не слетела.

Конец винта нужно расклепать

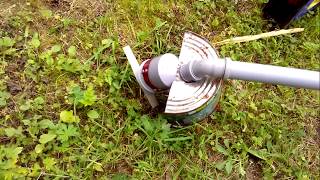

Насадка готова. Устанавливается она гайками к земле и закрепляется таким же образом, как и трёхлопастной нож, идущий в комплекте с триммером. При столкновении с камнем ножи складываются и немного уходят внутрь.

Эту идею предложила наш постоянный автор видео Татьяна (Тульская область). Более подробно увидеть весь процесс изготовления такой насадки для триммера и узнать некоторые нюансы вы можете, посмотрев видеоролик, который она подготовила.

При работе с триммером важно не забывать о технике безопасности, используя любые насадки, а особенно самодельные.

Предлагаем обсудить эту идею в комментариях к публикации. Поделитесь с нами своими соображениями, а также расскажите о своих уДачных решениях.
