При выборе прочного и надежного крепления конструкции на монолитную поверхность стены, потолка или пола чаще всего обращаются к применению дюбелей. Этот вид крепежа по своим свойствам удерживать большие нагрузки конструкций при правильном выборе сравнивают по надежности с анкерными болтами. Дюбельные крепления сегодня выпускаются в различных модификациях и имеют разные параметры по диаметру и длине. Ориентируясь на вид дюбеля-гвоздя, различаются и способы его установки.
Что это такое и для чего нужны?
Дюбельное крепление является способом монтажа различных предметов или конструкций к монолитным твердым поверхностям – в этом и состоит его назначение.
Установить дюбельный крепеж внутри стены можно при использовании молотка, при этом монтажный процесс прост и не занимает много времени.
Этот вариант крепления применяется для монтирования систем из гипсокартона, для установки плинтуса или кабель-канала, подвешивания полок, шкафов и много другого. Дюбель-гвоздь выполняет надежный крепеж только в прочных монолитных структурах, его нецелесообразно использовать для ячеистого бетона или пустотелого кирпича.Объясняется это тем, что у дюбеля-гвоздя нет такой распорной составляющей, которая бы помогла ему закрепиться в рыхлом материале.
Технические характеристики
Качество дюбельного крепежа регламентируется нормативами ГОСТ, но при его изготовлении этот регламент допускает изменение некоторых технических параметров. Например, возможно изменение диаметра, строения, длины или веса этого изделия.
- Дюбель-гвоздь выпускают из стального стержня, тип сплава которого является устойчивым к механическим нагрузкам. По Роквеллу твердость материала составляет не менее 54-56 HRC.
- У стержня корпуса шурупа допускается кривизна. В норме, если стержень шурупа меньше 50 мм, искривление может быть на 0,1 мм, а если стержень размером более 50 мм, разрешенное искривление бывает и до 0,15 мм.
- Притупленность острого кончика у гвоздя может быть не выше 0,8 мм, при этом кончик шурупа должен равномерно переходить в тело стержня, не образуя при этом трещин, зазубрин или закатов.
- У гвоздя на рабочей поверхности стержня допустимо наличие следов, оставшихся от зажимных устройств при обработке. Острие у изделия может иметь несколько граней.
- Если на дюбеле есть рифление, то шаг между гранями составит до 0,8 мм, а глубина между гранями не должна превышать 0,15 мм.
- Некоторые модели дюбеля-гвоздя имеют шайбу, которая на корпусе изделия размещается довольно плотно, при этом усилие по сдвигу этой шайбы не должно быть ниже 0,3 кН.
- Крепеж изготавливается с покрытием из цинка, толщина которого должна быть не менее 6-7 мкм. Нанесение на поверхность гвоздя цинкового слоя выполняется катодным методом.
Что касается иных характеристик, то их изменения могут быть осуществимы только согласно обоснованным и согласованным техническим регламентам.
Обзор видов
- Монтаж с применением обычного молотка – этот метод является ручным. Корпус гвоздя бывает с резьбой – тогда его вкручивают с использованием отвертки, или с гладкой рабочей частью – тогда его забивают при помощи молотка. Гвоздь с резьбой при необходимости впоследствии можно выкрутить и демонтировать, а изделие без резьбы демонтировать очень сложно, иногда просто невозможно.
- Монтаж с применением строительно-монтажного пистолета – в этом случае строение гвоздя отличается наличием специальной манжетки, но у него нет распорного цилиндра из пластика. Такое изделие позволяет выполнять быстрый монтаж и сможет выдержать большие нагрузки.
Есть множество разновидностей креплений по материалу применения.
- Для стен из ячеистого бетона – конструкция дюбеля снабжена ребрами в форме спиралей, которые расклиниваются в момент забивания крепежа в подготовленное отверстие.
- Для кирпичной кладки или бетонного монолита – применяются нейлоновые дюбели для работы с бетоном или кирпичом, могут выдерживать до 450 кг нагрузки. У этих моделей дюбели могут быть как с резьбой, так и без нее, диаметр находится в диапазоне 2-16 мм.
- Для щелевого с пустотами или твердого массива – такой крепеж имеет большую длину, которая составляет 60-360 мм. Конструкция распорного элемента у дюбеля выполнена так, что при вхождении в пустотелую основу гвоздь-дюбель сможет зацепить несколько перемычек внутри материала, тем самым обеспечивая прочную сцепку.
- Для обрешетки – такие дюбели называют дистанционными, и они дают возможность закреплять конструкцию обрешетки с небольшим отступом от поверхности стены. Такая дистанция колеблется в пределах 1-30 мм. Дюбель разделен на 2 части, одна из которых предназначена для рейки конструкции, а вторая – для стены. Обе части соединяются при помощи шурупа.
Таким методом удается достичь компенсации неровностей стены и получить равномерное закрепление конструкции.
- Универсальный крепеж – его устройство способно самоопределяться внутри поверхности при монтаже. Если фиксация произошла в плотный материал, то корпус дюбеля расширяется, а если монтаж осуществляется в пустотелом материале, то при попадании в область пустот конструкция выпирает и примыкает к опоре.
- Для поверхностей с небольшой толщиной – с этой целью используются конструкции дюбеля, выполненные из металла. При монтировании стального гвоздя каркас из металла вспучивается и прочно примыкает к области тонких стенок материала.
- Для реечных направляющих, напольного плинтуса, стеновой обрешетки – применяется гвоздевой тип дюбеля. Он незаменим в тех случаях, когда требуется выполнить множественный монтаж крепежных узлов. Гвоздь крепления у такого приспособления обустроен специальной накаткой. Рабочую часть шурупа при монтажном процессе вставляют совместно с дюбелем в подготовленное отверстие через обрешетку или рейку, а затем вколачивают эту пару молотком.
После выполнения крепежного узла демонтировать его при необходимости уже не получится.
- Для подвесных потолочных конструкций – применяется специальный крепеж, называемый «бабочка», который работает по поверхности, имеющей пустоты. При монтировании, проходя первый плотный уровень материала, под действием пружинного механизма дюбель раскрывает свою систему, тем самым упираясь в конструкцию обшивки изнутри. Дюбель-бабочка снабжен крючкообразными выступами и имеет резьбу.
- Для тяжеловесных подвесных изделий – структура дюбеля применяется для работы с бетонной и кирпичной поверхностями в ситуациях, требуемых закрепить на рабочей поверхности тяжелые ворота или иные изделия. Такой анкерный дюбельный крепеж сможет выдержать многотонную нагрузку.
- Для пенобетона и гипсового картона – выпускаются как нейлоновые, так и виды из металла, которые имеют острие рабочей части в форме сверла, а также на стержне их тела имеется резьба. Подобные дюбельные крепежи не требуют высверливания отверстий. Например, когда нужно закрепить акустический материал, всю конструкцию вкручивают при помощи отвертки или шуруповерта.

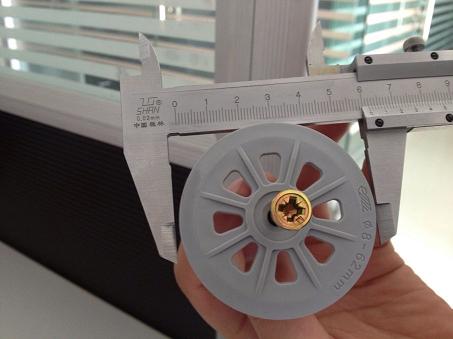

- Для твердопенного бетона или фиксации теплоизоляции – для применения дюбеля отверстия в материале предварительно не делают, а сам крепеж забивают без гвоздя.
- Для кирпича со щелевыми пустотами – применяется инъекционный вид дюбельного крепежа. Он работает при вставленном в подготовленное отверстие сетчатом анкере, куда затем вбивают дюбель, после чего к нему с помощью шприцевого приспособления вводят затвердевающий состав. Под действием клеящего вещества сетка анкера разрушается, и на этом месте образуется круглый анкер.
По форме бортика или головки дюбель-гвоздь бывает 3-х видов:
- цилиндрической формы;
- с потайным типом головки;
- широкой грибовидной формы.
Различные материалы рабочих стеновых или потолочных поверхностей требуют основательного подхода в выборе крепежного приспособления. Кроме того, от вида выполнения работ зависит и размер самого дюбеля-гвоздя.
Размеры и вес
Для удобства применения производители выпускают дюбельный крепеж в различных размерных вариантах. Параметры у этого изделия маркируются при помощи двух цифр. Например, 10 на 80, а также 30 на 6 или 8 на 160 – первая цифра в этом случае показывает величину диаметра в миллиметрах, а вторая цифра укажет на длину дюбеля. Параметры дюбеля по диаметру находятся в пределах от 5 до 23 мм, что касается длины, то она находится в границах от 10 до 160 мм, хотя бывают изделия и длиной 200 мм, например, дюбель-гвоздь 10х200 мм.
Самыми ходовыми размерами для бытового применения считается крепеж 6х40, 5х50 или 5х60 мм, а также 6х60 мм. Для промышленного применения нередко в ход идут дюбели размером 8х160 мм. Приобретая дюбель-гвоздь, потребитель сталкивается с тем, что нередко их продают на вес, и масса изделий для оптовой или мелкорозничной закупки указывается не за 1 единицу крепежа, а за 1000 дюбелей.
Вес изделия напрямую зависит от его диаметра и длины, хотя во многих строительных магазинах дюбель-гвоздь продается и поштучно либо небольшими партиями.
Советы по выбору
Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.
- Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
- При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
- Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
- Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
- В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.
Опытные мастера-монтажники считают, что для старой бетонной стены лучше всего использовать универсальный тип крепления, так как в бетонном монолите могут неожиданно обнаруживаться незаполненные пустоты. Что касается размера и диаметра дюбеля-гвоздя, то, чем больше подразумевается на него нагрузка, тем толще и длиннее должен быть крепеж.
Особенности крепления
Пользоваться крепежом в виде дюбеля-гвоздя при наличии минимальных навыков работы с электродрелью и молотком довольно просто. Устанавливать крепления для бытовых нужд вполне можно своими силами, не приглашая к выполнению этих работ наемных мастеров. Прежде чем начать крепить, нужно выполнить расчет количества дюбелей, их диаметр и размер. Для выполнения работы потребуется применение молотка, электрической дрели с победитовым сверлом либо перфоратора с буром, а также нужно приготовить и выбранное количество дюбелей-гвоздей. Чтобы правильно использовать крепеж, нужно знать, закручивать придется дюбельный крепеж, или его нужно будет забить.
Для различных материалов особенности крепления дюбеля будут различны.
На кирпич
В намеченном участке стеновой поверхности выполняется отверстие, причем, во избежание образования трещин в теле кирпича, сверлить начинают на низких оборотах дрели, постепенно их увеличивая, но только тогда, когда глубина отверстия достигнет 8-10 мм. Перед монтажом дюбельного крепления из отверстия удаляют пыль и мелкую кирпичную крошку, а затем вбивают дюбель при помощи молотка.
На бетон
Область для отверстия размечается при помощи кернера, после чего берут перфоратор и высверливают отверстие до требуемой глубины. Диаметр сверла или бура для сверления требуется взять равным диаметру дюбельного крепежа. Что касается длины отверстия, то ее делают на 5-6 мм длиннее, чем сам выбранный вами дюбель. Далее из отверстия удаляют пыль и осколки материала при помощи бытового пылесоса. Затем дюбель забивают молотком в отверстие, а сам шуруп вкручивают либо забивают в конструкцию дюбеля. Забивая шуруп, нужно оставить 3-5 мм его свободного края головки для того, чтобы осуществить подвешивание монтируемой конструкции.
На гипсокартон
При работе с этим хрупким материалом от монтажника требуется большая аккуратность. Сначала в гипсокартоне выполняют отверстие нужных длины и диаметра, а затем до упора вводят дюбельный крепеж, легонько постукивая по его шляпке молотком, после чего требуется вкрутить шуруповертом шуруп в конструкцию дюбеля. При работе с гипсокартонными поверхностями нужно соизмерять массу закрепляемой на них конструкции.
Если она довольно большая и тяжелая, то применять дюбель-гвоздь не рекомендуется, так как этот вид крепления разрушит материал под действием веса закрепленной на них конструкции.
На керамическую плитку
Во время монтажных работ к керамическому материалу следует относиться бережно, так как он обладает повышенной хрупкостью. На поверхности плитки отмечают место для сверления отверстия, далее берут сверло по металлу и выполняют углубление 0,5 мм, то есть снимают слой эмали. Далее берут электрическую ударную электродрель и сверлят отверстие нужной глубины. В отверстие ставят до упора конструкцию дюбельного крепежа и закручивают шуруп.
Перечисленные способы монтажа подразумевают то, что дюбель-гвоздь будет вкручен или забит в рабочее отверстие. Но, помимо этих вариантов, существует еще один способ монтажа дюбельного крепления. Чтобы осуществить его, потребуется взять специальный строительно-монтажный пистолет, с помощью которого конструкцию «пристреливают» к рабочей монолитной поверхности. Чаще всего это применяется для бетона. В работе используют специальный дюбель, который оснащают особой шайбой, отвечающей за плотную посадку крепежа в стене. Строительно-монтажный пистолет имеет своеобразное устройство, которое после нажатия на спусковой курок выстреливает дюбель в стену, и это действие перемещает шайбу с конца дюбельного крепежа к его шляпке, надежно фиксируя крепление в стене.
О том, как установить дюбель-гвоздь в стену, смотрите в следующем видео.
Повесить тяжёлый предмет и надёжно закрепить его на поверхности из пустотелого материала – задача непростая. Она становится невыполнимой, если использовать неподходящий крепёж. Такие мягкие и пористые материалы как кирпич, газобетон и бетон требуют специальных крепежей. Для этого был разработан дюбель Fischer, без которого в некоторых случаях просто не обойтись.
Работа со специфическими креплениями требует соблюдения всех правил монтажа и условий эксплуатации, а сфера их применения достаточно обширна — используют даже в домашних условиях. Инновационная технология сделала их установку простой и доступной процедурой, обеспечивая суперпрочное соединение.
Особенности
Дюбель Fischer разработан для обеспечения высокой механической прочности и выдерживания динамических нагрузок. Материалы изготовления обеспечили ему высокую сопротивляемость химическим и атмосферным воздействиям. Уникальное решение не допускает образования конденсата на поверхности дюбеля, что продлевает срок его службы до нескольких десятков лет.
Универсальные дюбели Fischer применяются для монтажа многих видов конструкций, как имеющих относительно небольшой вес: полки, навесные шкафы, зеркала, так и довольно крупных и тяжёлых. Кроме того, некоторые виды универсальных дюбелей используются для работы с сухой штукатуркой и гипсокартоном, а другие подходят для бетона, пустотелого и полнотелого кирпича.
Они имеют кромку, ограничивающую погружение дюбеля в отверстие во время монтажа. Универсальный тип специалисты советуют неопытным строителям или любителям делать ремонт своими руками, которые о физических свойствах материалов имеют весьма слабое представление.
Виды и модели
Дюбели Fischer относятся к деталям, предназначенным для соединения частей конструкции. Они представлены несколькими разновидностями.
- Дюбель для пустотелого кирпича. Для крепежа в бетоне и бетонных плитах с наличием пустот, для полнотелого материала и дикого камня применяют распорные анкеры.
- Двухраспорные анкерные болты используют в работе с полнотелым бетонным составом и кирпичом.
- Химические анкеры для повышенных нагрузок используют для наружных и внутренних монтажных работ. Работают со всеми видами бетона.
- Анкеры средних показателей работают в бетоне всех типов. Рамные, фасадные имеют распорный тип, сделаны из полиамидного нейлона. Шестигранные шурупы производят из оцинкованной и нержавеющей стали.
- Дюбель-гвозди используют для монтажа предметов к материалам из полнотелого кирпича, бетонных или каменных материалов. Могут забиваться в дюбель или использоваться как самостоятельный крепёжный элемент. При работе с ними пользуются строительно-монтажным пистолетом. Дюбель-гвоздь может быть как с резьбой, так и без неё, иногда имеет на конце центрирующую шайбу. Сам гвоздь выполнен из стали и имеет цинковое покрытие, дюбель делают из высококачественной пластмассы.
- Стальные типы используют в работе с тяжёлыми полыми материалами. Могут иметь на конце кольцо или крюк. Такой дюбель выдерживает большую механическую нагрузку в материалах небольшой толщины. Гильза изготовлена из стали или латуни, внутрь вставляется саморез, гвоздь или шуруп из горячеоцинкованной стали. Крепёж для теплоизоляции — это дюбель с пластмассовым, стальным, стеклопластиковым гвоздём, с ударопрочной головкой. Есть тарельчатые виды для кровельных работ. Рамные анкерные дюбели используют для монтажа дверей и окон.
Модельный ряд дюбелей Fischer.
- Универсальный дюбель Fischer DUOPOWER пригоден для использования в монтаже с материалами любых типов. Имеет большой функционал — узловое завязывание и распор позволяет использовать его в массиве неопределённого типа. Гильза такого дюбеля делает распор в полнотелых материалах, а при работе с пустотелыми происходит связывание в узел.
- DUOPOWER S — его функциональные возможности аналогичны первому.
- Fischer DUOTEC изначально разработан для тяжёлых конструкций, строительных панелей. Имеет два вида крепежа: дюбель и гильза с отверстием для входа шурупа. Крепежи соединены между собой специальной лентой с рифлением, что делает крепёж эластичным и позволяет менять расстояние между основными элементами. Изделие выполнено из комбинированного пластика, армированного в процессе изготовления стекловолокном. Стекловолокно не влияет на гибкость дюбеля, но при этом усиливает его прочность.
- Дюбель для газобетона Fischer GB из нейлона — крепёж для монтажа в газобетонный материал. Приспособление имеет спиральную форму, довольно легко монтируется с помощью молотка. Его нетребовательность к специальным инструментам даёт хорошую экономию времени на установку креплений. Если пользоваться шурупами из нержавеющей стали, то дюбели можно использовать для наружного применения. За счёт спиральных рёбер дюбель равномерно распределяет давление и даёт гарантированно надёжное сцепление с материалом. Предлагается большой выбор — до 280 мм. Изделие относят к предварительному типу монтажа.
- Дюбель без кромки Fischer UX является универсальным инструментом. Используется в материалах любых видов, имеет стопорные зубья и насечки. Комплектуется рым-болтами, крюками и кольцами, болтами.
- Изделие Fischer UX GREEN определяется, как экологически чистый дюбель. Имеет универсальное назначение, угловые насечки, работает в любых материалах.
Область использования
Изделия Fischer широко применяются в строительной сфере, во время проведения мелких ремонтных работ. Материалы, для которых подходит данный крепёж, довольно разнообразны:
- бетон;
- бетонные плиты с пустотами внутри и для ступеней;
- лёгкий вид бетона;
- пустотелый и полнотелый кирпич;
- пенобетон.
Распорные виды выполняют из высококачественного нейлона и стали. Они легко выдерживают большие перепады температур, поэтому их используют на стройках в районах Сибири и Дальнего Востока. Их высокие несущие способности дали возможность работать с ними на нефтяных и газовых платформах. Безраспорные анкеры используют в монтаже при условиях малых расстояний между осью и краем.
В следующем видео рассказывается о дюбелях Fischer.
Дюбель для пустотелого кирпича — выбор крепежей
Чтобы повесить предмет на стену из пустотелых кирпичей, стандартные дюбели не подойдут. Нужны специальные дюбели, пригодные для пустотелого кирпича. Особенно в случаях, когда необходимо прочно и надежно закрепить тяжелый предмет.
Крепежи для пустотелого кирпича
Крепежи для пустотелых блоков бывают нескольких видов:
- Крепеж-дюбель для пустотелого кирпича — недорогой вариант, часто использующийся в строительстве, отделке и ремонте. Отличается наличием на пластмассовом корпусе двух утолщений. Используется только со специальными стопорными шурупами.
- Анкерный крепеж тоже имеет на корпусе два утолщения. Специально предназначен для пустотелых блоков, так как имеет длинный корпус, достаточный для самых толстых кирпичей.
- Химический дюбель — используется в строительстве и ремонте зданий и сооружений. Его конструкция подразумевает введение внутрь отверстия химического вещества, которое после застывания придает дополнительную прочность блоку.
- Саморезы, гвозди, заклепки и уголки. Используются в экстренных случаях, когда ничего другого нет. Слабые и крошат основание, но для легких предметов подходят.
Химический дюбель
Жидкие гвозди — так называют такие крепления для пустотелых кирпичей. Они представляют собой особо прочный клей для блоков полных и полых, химический состав набивается в уже имеющееся отверстие. После набивки в еще не застывший клей вводится металлическая вставка специальной конструкции. После застывания клея выходит крепление, имеющее высокие прочностные характеристики. Кроме того, клей, заполняя пустоту внутри блока, задает ему дополнительную прочность.
Дюбель-гвоздь
Используется как в строительстве, так и при отделке и ремонте. Представляет собой пластмассовый дюбель в сочетании со стальным стержнем (гвоздь или шуруп). Широко распространенное и универсальное решение многих задач крепежа. Сверлом изготавливается отверстие, в него вставляется по шляпку крепеж, в последний вкручивается анкер, шуруп и даже винт. В качестве крепежа даже гвозди можно вбить в такой дюбель.
Маркировка и прочность
Металлические крепежные элементы из углеродистых сталей имеют на шляпках маркировку и обозначение прочности. Буквенное обозначение — клеймо изготовителя. Цифровое обозначение — класс прочности. Первая цифра обозначает предел прочности на растяжение в МПа, разделенное на 100. Вторая цифра — отношение предела текучести к пределу прочности на растяжение, разделенное на 10.
//www.youtube.com/watch?v=H97OO0hz1e0
Преимущества анкера фишер
Анкерные болты Fisher — это эффективные крепежные детали немецкого производства из гальванически оцинкованных и нержавеющих сталей в виде болтов или крюков. Профессионалы отмечают их различные преимущества.
Во-первых, распорная гильза обеспечивает равномерную нагрузку по всей длине основания, что делает крепление высокоэффективным и универсальным.
Во-вторых, оптимизированный размер расширения позволяет избегать неравномерности нагрузки на крепление даже в случаях малого расстояния от края поверхности и в случаях крепления в разорванное основание.
Пустотелый кирпич, МДФ, гипсокартон, пазогребневые плиты имеют особенные свойства, и когда требуется прикрепить к ним какую-либо конструкцию, простым дюбелем невозможно достичь качественного крепежа. Пористое или пустотелое основание не позволяет выдерживать большие механические нагрузки. В результате саморез или другой неподходящий крепёж может просто вылететь из гнезда, оставив после себя рваную дыру. В работе с подобными основаниями применяют особые крепёжные элементы – дюбели для пустотелых конструкций.
Особенности и назначение
Уникальность такого дюбеля в том, что он имеет многосекционное строение гильзы. В крепеже изначально имеется винт с резьбой метрического типа и головкой с крестообразным шлицем, кольцом и подобным.
Дюбель для пустотелых конструкций легко монтировать. Это можно сделать отвёрткой или монтажными клещами. Из-за применения в пустотелых материалах крепёж имеет большую площадь раскрываемых упорных крыльев, чем достигается надёжность фиксации. Предусматривается повторное использование винта после его извлечения из дюбеля. Оставшийся дюбель не теряет крепёжных свойств.
Ассортимент дюбелей для полых стен насчитывает более десятка видов. Неспециалисту бывает трудно сделать выбор, если он не знает, что именно ему подойдёт в том или ином случае.
Некоторые из них требуют предварительного засверливания, другие имеют самонарезающий тип.
Для полых стен
Такой дюбель изготавливают из нейлона, сплава цинка с алюминием, оцинкованной стали. Технология крепления, это:
- программируемая деформация;
- резьба и программируемая деформация;
- резьба плюс поворотный элемент.
Некоторые виды можно использовать повторно, но большинство имеет разовое применение.
Для установки дюбеля с предварительным засверливанием используют сверло (дрель или шуруповёрт).
Для пазогребневой плиты
Этот вид крепежа также выполняется из металла или нейлона, имеет конструкцию из двух частей — распорной и нераспорной. Распорная часть изменяет конфигурацию во время монтажа. Дюбель такого рода может иметь ограничение в виде манжеты цилиндрической или круглой формы, что не позволит ему провалиться в отверстие. По способу монтажа крепёжные элементы делятся на забивные и закручивающиеся. Дюбели для ПГП сквозного типа имеют удлинённую нераспорную часть. Распорный тип устанавливают в стену на всю длину.
Виды креплений для блока из газосиликата, пенобетона и газобетона:
- рамный;
- нейлоновый;
- пластиковый;
- металлический.
Такой выбор позволяет применять дюбели в соответствии с предстоящей нагрузкой. Для лёгких конструкций идеальным выбором станут нейлоновые или пластиковые. Тяжёлые техника и мебель крепятся на металлические дюбели. Это самый прочный и пожаробезопасный вид крепления.
В основном такие крепежи имеют защитную манжету.
Обзор видов
Самый распространённый метод монтажа крепёжных элементов – это закрепление трением. При работе с плитами ДВП или гипсокартона, другими пустотелыми материалами подобный метод не подходит. С гипсокартоном распорная технология не сработает, а в случае с ПГП можно промахнуться и попасть в пустоту, и фиксации не произойдёт. Поэтому выбирают крепёж с принципом действия – закрепление формой.
- Металлический анкер молли с винтом. Анкер вставляется в засверленное отверстие втулкой с прорезными лепестками, которые расширяются при подтягивании втулки к тыльной поверхности панели.
- Дюбель-бабочка — полиамидный и со стальным стержнем, имеющий метрическую резьбу. Закручиванием винта лепестки подтягиваются и расширяются. Длина винта позволяет использовать крепёж с утолщёнными поверхностями, с несколькими листами гипсокартона.
- Дюбель Fischer PD имеет конусный распор и крепится в ПГП и панелях. Во время вкручивания конус подтягивают, и он плотно «застёгивается», одновременно расширяя лепестки. Выбор в пользу такого вида крепежа делают, работая с листовым материалом от 6 мм.
- Металлический дюбель для подвешиваемых конструкций — люстры, картины, полки, лёгкие настенные шкафы и многое другое. Крепежи подбирают соответственно толщине материала и нераспорной зоны. Устанавливают с помощью отвёртки или специальных клещей. Возможно повторное использование. Состоит из цанги с распорной и нераспорной зонами, а также винта с метрической резьбой, кольцом или полукольцом.
- Специальный дюбель. Его назначение – это крепёж лёгких конструкций в пустотелых кирпичах, пористых бетонных основаниях. Имеет полипропиленовую втулку с потайным бортиком, насечками по всей поверхности и распорными усами. Металлический гвоздь имеет резьбу.
- Дюбель-гвоздь относится к дюбелям специального назначения, используется для крепежа конструкций и предметов к полнотелым материалам — кирпич, бетон. Забивается не только в дюбель, но и непосредственно в основание. Чаще используется под финишной обшивкой для монтажа вспомогательных реек.
Размеры
Для качественного монтажа необходимо выбирать крепёж правильных размеров. Стандартные размеры равны 4, 5, 6, 8 мм. Крепёж в 10 мм используется гораздо реже. Длина изделия зависит от диаметра: если при диаметре 10 мм она равна от 100 до 200 мм, то при диаметре 6 мм она, соответственно, будет от 35 до 80 мм. У каждого производителя разработан свой типоразмер, но общие значения всё же имеются. Они приведены в таблице и помогут сориентироваться в выборе. Кроме того, чтобы крепёж держался прочно, его размер должен подходить к размеру плиты или кирпича.
Металлические дюбели с маркировкой М6х52, М6х65 относятся к крепёжным метизам. Их назначение – это монтаж лёгких конструкций, гипсокартона, ДСП к полнотелому кирпичу, дикому камню и бетону. Имеют ограничительный бортик, острые зубцы и прорезные элементы гильзы.
Монтаж
Опытные специалисты используют проверенный метод монтажа. Отмечают места будущих отверстий под крепёж. Делать это можно ручкой или карандашом. Затем с помощью острия ножа на этих отметках процарапывают небольшие углубления. Они помогут сверлу не соскочить с отметки. Диаметр сверла подбирают в точности с диаметром дюбеля, чтобы он туго входил в отверстие. Свободно располагающийся крепёж – это признак некачественного монтажа.
Аналогично должны подходить по размерам глубина отверстия и длина крепёжного элемента, те же критерии предъявляются шурупу и дюбелю. Держа дрель под углом 90 градусов, на низкой скорости безударным способом просверливают глубину на 1 см. Затем увеличивают обороты. Если на дрели не имеется ограничителя глубины, то на самом сверле ставят отметку нужной длины.
Готовое отверстие продувают, очищая от пыли и крошки. Дюбель аккуратно забивают, используя в качестве ударного инструмента молоток. Во время монтажа крепёжного элемента для навесных шкафов при завинчивании болта оставляют зазор в 2 мм. Для других видов креплений шуруп или гвоздь утапливают вровень с поверхностью.
Соблюдение всех необходимых условий позволит провести качественный и надёжный монтаж конструкций.
О том, какой дюбель использовать для пустотелого кирпича, вы можете узнать из видео ниже.
При выполнении монтажных работ довольно часто используется особый крепежный элемент – дюбель-гвоздь. Называется так он не случайно – его конструкция предполагает полый внутри цилиндр с боковыми шлевками, а также вводимый в него гвоздь. Имеется несколько вариантов таких метизов – они применяются для работы с плотными материалами и пористыми основаниями. В этой статье рассмотрим особенности металлических дюбелей.
Характеристика
С технической точки зрения всякий дюбель-гвоздь включает несколько конструкционных элементов – сам дюбель и гвоздь. Дюбель выглядит как металлический цилиндр с расположенными по бокам сборными элементами. При заведении внутрь полости гвоздя они начинают расправляться, таким образом обеспечивается максимально прочный крепеж деталей в основании. Внешняя часть дополняется небольшой манжетой. Она предотвращает проваливание гвоздя во внутреннюю полость основания целиком.
Резьба в гвозде метиза нанесена несимметрично, это исключает возникновение препятствий для его введения в дюбель. Однако она же не позволяет потом вытащить его наружу, такой дюбель можно исключительно выкрутить. Для этого на головке зафиксирован шлиц под крестовую отвертку либо шуруповерт.
Реже встречаются и некоторые нетрадиционные шлицы, к примеру, в форме звездочки.
Крепежи, сделанные с применением дюбель-гвоздя из стали, очень трудно демонтировать. Они обуславливают продолжительный эксплуатационный период. Максимально надежной прочности фиксации можно добиться при работе с твердыми, а также полнотелыми материалами. Среди основных плюсов дюбеля-гвоздя из металла выделяют следующие:
- повышенная несущая способность;
- долгий период службы;
- стойкость к повышенной влажности и температурным скачкам;
- стойкость к ржавчине.
Несомненным преимуществом также можно назвать широту ассортимента – в современных магазинах представлен большой выбор дюбель-гвоздей для любых случаев. Впрочем, не обошлось и без недостатков. Так, существуют определенные ограничения и требования по технике работ, поскольку крепеж создает заметное напряжение в основании. Кроме того, металлические метизы стоят дороже, чем их пластиковые аналоги.
Размеры
Для фиксации различных материалов надо выбирать дюбель-гвозди соответствующего размера. Его маркировка содержит 2 цифры, к примеру, 5х30 – первая из них показывает диаметр крепления, а вторая – размер самого метиза в миллиметрах. Наиболее востребованными являются метизы следующих типоразмеров:
- 5х25, 5х30, 5х40;
- 6х30, 6х32, 6х49, 6х35, 6х40, 6х50, 6х60, 6х70;
- 8х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140;
- 10х80, 10х100, 10х120, 10х130, 10х140, 10х160.
Любые типы крепежа имеют свои ограничения по предельной нагрузке, поэтому подбор длины прямо зависит от величины самого закрепляемого материала. Так, дюбель с параметрами 6х40 станет удачным решением для закрепления профиля в строениях КПД, где стенки и потолки не предусматривают полости. Для кирпичных блоков оптимальны дюбель-гвозди размера 6х60 либо 6х80.
Важно! При проведении ручного монтажа необходимо также принимать во внимание наименьшую и наибольшую глубину сверления, которая требуется для того или иного типа изделий.
Виды
Дюбель-гвозди классифицируют в зависимости от характеристик несущей поверхности. В частности, для полнотелого пористого бетона потребуется метиз марки М150 – он характеризуется особым рельефом и включает пару распорок, дополнительно в них предусмотрен саморез или шпилька с резьбой. Метизы для газобетона оснащены спиралевидными ребрами с широким шагом. Они оптимальны в случае большой площади контакта метиза с отверстием. Для гипсокартона, бетона и многих других пористых материалов выбор лучше сделать в пользу изделий, оснащенных резьбой по спирали. Обычно они имеют сверло для закручивания на конце, что позволяет выполнять фиксацию без предварительной подготовки отверстия.
Выделяют следующие разновидности гвоздей для пустотелых оснований:
- Molly – отличительная черта заключается в разжиме, что обуславливает прочную фиксацию гипсокартона; максимальная нагрузка на каждый метиз достигает 30–35 кг;
- бабочка – облегченный и упрощенный вариант метизов из стали, содержит пластиковые элементы;
- зонтик – включает подпружиненные пластины, которые раскрываются в пустотах после выполнения их монтажа;
- Driva – похож на метизы, предназначенные для проведения работ с пористым бетоном; предельно допустимая нагрузка составляет 25 кг, длина этих дюбель-гвоздей не превышает 44 мм;
- рамный – имеет значительную длину и широкую распорную часть;
- юстировочный – оптимален для фиксации каркаса и его направляющих.
Выделяют также метизы саморезом и клиновые. По технике монтажа метизы разделяются на устанавливаемые при помощи строительного пистолета, а также забивные. Чтобы зафиксировать метизы анкерного типа, нужно разместить пистолет в участке предполагаемого крепления и «утопить» курок. При этом отсутствует необходимость в просверливании отверстий и это во многом сокращает общее время ремонтно-монтажных работ, а кроме того, исключает образование строительной пыли в помещении, которая обычно появляется при использовании дрели и шуруповерта. На конце такого метиза предусмотрен утолщенный стержень, к нему прикрепляется стопорная шайба. Внутренний гвоздь предусматривает большую шляпу, она не позволяет метизу погружаться в стройматериал. Важно иметь в виду, что подобный крепеж нельзя будет задействовать для повторного использования.
С точки зрения функционального предназначения, к этой категории также можно отнести латунный дюбель-гвоздь. Его фиксация выполняется посредством вкручивания в просверленные отверстия. Отличительной чертой подобных изделий являются антикоррозийные характеристики, что обуславливает широкую сферу их эксплуатации. Функционал забивных дюбель-гвоздей варьируется в зависимости от их габаритов. Чаще всего их длина колеблется в пределах 25–70 мм. Подобный выбор габаритов позволяет метизам сохранять универсальность крепления не только для рыхлых оснований, но и для более твердых поверхностей. Недостаток крепости рыхлых оснований компенсируется меньшим шагом между крепежами.
Для закрепления в основании эти дюбели аккуратно забивают молотком.
Выбор
При покупке дюбель-гвоздей из металла нужно учитывать следующие важные критерии:
- параметры материала основания – в твердых конструкциях крепость и прочность фиксации прямо зависит от силы трения, а в пористых – от габаритов и формы крепежа;
- особенности материала самого дюбеля и самореза – предпочтение лучше отдавать метизам, выполненным из одного и того же материала;
- вид головки – для правильного распределения нагрузки следует помнить, что контакт головки с плоскостью монтируемой конструкции должен быть максимальным;
- предельно допустимая нагрузка – этот параметр обычно указывается в сертификате и руководстве пользователя; в соответствии с нормативами, рабочая нагрузка составляет 30% от максимальной.
Применение
Технико-эксплуатационные свойства универсальных метизов позволяют повсеместно задействовать их для прикрепления к плоскостям, выполненным из таких стройматериалов, как:
- ячеистый бетон;
- бетон;
- штукатурка;
- ГКЛ;
- пустотелый кирпич.
Широкое распространение такие метизы получили при осуществлении строительно-отделочных работ. Параметры использования того или иного метиза определяются характеристиками основания, количеством крепежей, а также их тип зависит от технических особенностей монтажа. Обычно учитываются следующие моменты:
- тип крепежа;
- материал;
- место установки;
- рабочая нагрузка;
- осевое расстояние.
Важно! Все перечисленные характеристики указываются в руководстве пользователя.
Сфера использования метизов довольно широка – они повсеместно востребованы при обустройстве натяжных потолков и всевозможных металлических каркасов. Дюбель-гвозди незаменимы при выполнении теплоизоляции внешних фасадов и внутренних стен дома. Особенности фиксации на твердые основания позволяют использовать эти метизы для обшивки стен утеплителем и облицовочными панелями. Крепежами, предназначенными для фиксации строительным пистолетом, довольно удобно прикреплять металлические конструкции к деревянному или бетонному основанию. Не случайно этот дюбель нередко используют при фиксации металлических козырьков над балконами, лоджиями и окнами.
В следующем видео вас ждет проверка крепления металлического дюбеля в куске газобетона.
Распорный дюбель – это вид строительно-монтажных метизов, предназначенных для крепления конструкций и оборудования в твёрдые основания, чаще всего стены. Распорными они называются из-за характерного типа крепления за счёт создаваемого трения с помощью подвижных клиньев.
Особенности
Распорный дюбель соответствует ГОСТ 28778–90. Относится к строительно-монтажным крепёжным изделиям. Задача дюбеля — обеспечить дополнительную фиксацию основного метиза (самореза) в несущей конструкции. Эти изделия применяются при монтаже и закреплении в пустотелых основаниях, когда крепёж другого типа оказывается малоэффективным.
Имеющиеся распорные клинья выступают буфером между основной конструкцией и болтом, саморезом, обеспечивая прочность соединения за счёт расклинивания распорной части в несущем основании.
Анкеровка происходит во время вкручивания шурупа, когда расходящиеся клинья упираются в стенки просверленного отверстия.
Дюбели выполняются в нескольких видах из различных материалов:
В зависимости от этого, а также длины и диаметра, дюбели имеют соответствующие технические характеристики.
Разновидности
Производители предлагают широкий ассортимент крепёжных метизов, среди них немало разновидностей распорных дюбелей.
Пластиковые с шипами. Этот вид считается универсальным. Используется для внутренних работ, так как пластик не самый прочный материал и легко поддаётся разрушению от влияния температурных перепадов, воздействия влаги и солнца. Работают полипропиленовым дюбелем с любыми поверхностями, в том числе бетонными, каменными.
- Капроновые с шипами. Используются для фасадных и других работ. Специальные усики-шипы позволяют крепко удерживать метиз внутри основания. Для работы с этим видом крепежа подбирают саморезы диаметром 0,3–0,8 см.
- Дюбель для гипсокартона. Именно такая разновидность подходит для работы с этим хрупким и ненадёжным материалом, неспособным удержать простой крепёж и тяжёлый вес. Особая сверлоконечная форма позволит обойтись без сверла, если дюбель металлический.
- Металлический с гайкой. Используется в большинстве строительных материалов как полнотелых, так и пустотелых: бетон и газобетон, кирпич и камень, гипсовые панели. Подходит для крепления конструкций среднего веса: вытяжек, кондиционеров, телевизоров. Имеет гладкую поверхность дюбеля, распорная втулка устроена таким образом, что при вбивании расклинивается намертво, оставаясь несъёмной.
Дюбель-гвоздь. Метиз предназначен для крепления лёгких конструкций к основанию из полнотелых и пустотелых материалов, таких как бетон, кирпич, ДСП, гипсокартон и т. д.
- Дюбель-шпилька. Применяется для крепежа лёгких предметов: картин, небольших полочек и навесных шкафчиков. Шпилька выполнена из оцинкованной стали. Имеет превосходные антикоррозийные качества.
Четырёхраспорный дюбель. Крепёжный метиз в комплекте с шурупом, применяется для монтажа в полнотелых основах: бетон, камень, кирпич.
- Латунные модели применяются для небольших глубин анкеровки: ручки, кронштейны, мебельные фасады.
- Дюбель-хомут используют в работе с электропроводкой, для монтажа кабеля: конструкция имеет петлю в верхней части для обхвата кабеля, а в нижних частях — распорные зубцы, удерживающие дюбель в отверстии.
Размеры
Размер дюбеля – это диаметр или ширина изделия и длина. Широкий ассортимент распорных моделей предлагает по нескольку размеров длины — от трёх и более вариантов. Самые востребованные размеры – 6х30, 10х50 и 6х37, диаметр дюбеля должен соответствовать диаметру отверстия.
Четырёхраспорные дюбели используются для работы с полнотелыми основаниями, имеют размеры от 5х25 до 20х100. Наибольшим спросом среди них пользуются 6х35, 6х50, 8х80, 10х100.
Полипропиленовые, пластиковые универсальные модели имеют размеры 5х32, 6х37, 6х42, 6х52, 8х52, 8х72, 10х61, 12х71.
Дюбель-гвозди для работы с бетоном, камнем, кирпичом — 6х30, 6х40, 6х50, 6х60, 6х65, 8х50.
Капроновые для фасадных работ – от 8х100 до 10х100.
Дюбель-шпилька, с помощью которого производят крепление лёгких конструкций, а также всех типов теплоизоляции – 4х8х45, 10х50, 10х80, 10х90, 10х100 и до 10х300.
Металлический дюбель-крокодил, применяемый в работе с газобетоном и другими пористыми основаниями – от 8х30 до 10х60.
Винтовые сверлоконечные нейлоновые или металлические метизы предлагают размеры 4,8х45, 8х55, 14х80, 10х60.
Дюбель-гвоздь выпускается следующих размеров: 4х40, 4,5х30, 4,5х40, 4,5х50, 4,5х60, 5х40.
Расчёт при монтаже
Выбор дюбеля — дело непростое. Чтобы крепление было надёжным и качественным, необходимо учитывать материал основания, его структуру, вес монтируемой конструкции, её особенности. Фиксация изделий с большим весом требует подбора метизов с глубиной фиксации не менее 8,5 см.
Предметы с небольшим весом — навесные шкафчики в ванной комнате, декоративные полочки, настенные часы – можно крепить с помощью распорных дюбелей диаметром от 7 мм и длиной от 3 см.
Для монтажа тяжёлых потолочных навесных конструкций — многоярусных люстр, массивных бронзовых светильников – следует выбирать крепёж с поперечными насечками и распорными усиками. При этом важно соблюдать соответствие диаметров отверстия и самого метиза. Для работы с гипсокартоном более всего подходят винтовые сверлоконечные модели.
Металлический дюбель-крокодил выбирается для монтажа конструкций к несущим основаниям из газобетона, пенобетона и прочих пористых материалов.
Для монтажа тепло- и гидроизоляции производители предлагают дюбель-шпильку с тарельчатой шляпкой — особенности его головки прикрепляют изоляционный материал более плотно и аккуратно, без риска повреждения. Подобные изделия с металлическими гвоздями способны выдерживать большой вес, но на открытом воздухе легко поддаются коррозии, поэтому лучше выбрать вариант с термокрышкой.
Для монтажа кронштейнов или фасадных профилей, обрешёток выбираются фасадные модели.
Для закрепления электропроводов и кабелей производители предлагают оптимальный вариант в виде дюбеля-хомута. Петля хомута прочно охватывает провод, а его зубчатые концы надежно фиксируют всю систему на несущей поверхности. Отличная замена гвоздям и другим фиксирующим приспособлениям.
Технология
Для правильного применения распорных метизов нужны инструменты, соблюдение технологии и алгоритма действий. Кроме самого крепежа, необходимо приготовить изоленту, остроконечный инструмент (гвоздь или нож), молоток и электродрель с победитовым сверлом, шуруповёрт или отвёртку, строительный фен или пылесос.
На поверхности отмечают место установки дюбеля, ставят метку карандашом. Затем гвоздём, кончиком ножа или другим остроконечным предметом проделывают небольшое углубление.
Проверяют соответствие диаметра сверла и дюбеля — идеальный вариант, когда дюбель вставляют усилием в подготовленное гнездо.
На самом сверле кусочком изоленты отмечают нужную глубину будущего отверстия, чуть больше длины самого дюбеля.
Просверливается отверстие, при этом дрель должна находиться в перпендикулярном положении по отношению к несущей поверхности.
Полученное отверстие должно быть очищено от пыли и мусора. Его продувают с помощью фена или пылесоса.
Метиз вставляется до упора, при этом необходимо соблюдать максимальную осторожность и аккуратность, чтобы не повредить крепёжное приспособление.
После этого в дюбель вкручивается шуруп, саморез с помощью шуруповёрта или вручную — используя отвёртку.
Если количество метизов окажется недостаточным, им легко можно найти замену: из деревянного брусочка нужной длины готовят деталь круглого сечения конусовидной формы, соответствующей длины и диаметра. При соблюдении всех условий правильного выбора и монтажа несложно получить надёжную и крепкую фиксацию.
В следующем видео представлен обзор лучших дюбелей.
Для проведения монтажных работ все чаще можно встретить такой крепеж, как дюбель-гвоздь. Перед применением рекомендуется ознакомиться с характеристиками и другими особенностями данного метиза.
Конструктивные особенности
Дюбель-гвоздь предназначен для проведения некоторых крепежных работ. Конструкция изготовлена из двух простых элементов — гвоздя и дюбеля. С помощью нее различные предметы надежно закрепляются на бетонном, кирпичном, каменном и других основаниях, которые относятся к плотным полнотелым материалам. Также предусмотрены изделия для плит ДСП и гипсокартона.
Стержень имеет цилиндрическую форму, предусмотрена небольшая распорная часть. Элемент в процессе монтажа расширяется и прочно закрепляет конструкцию. Встречаются дюбель-гвозди, дополненные специальной манжетой (ограничителем). При этом форма элемента различается — цилиндрическая и потайная.
Также встречаются изделия с резьбой, расположенной на гвозде, и шлицем на головке. Это позволяет устанавливать дюбель-гвоздь с помощью отвертки и значительно облегчает работу.
Для производства дюбеля используется полиэтилен, полиамид или полипропилен. Дюбель-гвоздь требует повышенной прочности, поэтому применяются стальные сплавы. Дополнительно конструкция обрабатывается методом гальванического цинкования. Стандартные показатели диаметра изделия составляют 5, 6, 8 и 10 мм, длина варьируется от 30 до 160 мм.
Применение дюбель-гвоздя для кирпича и бетона
Монтаж крепежного изделия в кирпичную конструкцию предусматривает несколько этапов:
- Необходимо выбрать место установки, обычно это центральная часть кирпича.
- Подготавливается отверстие с помощью ударной дрели. Рекомендуется соблюдать аккуратность, чтобы не разрушить кирпичную кладку.
- Из отверстия удаляется весь мусор и пыль, после чего устанавливается крепеж с помощью молотка.
Если монтаж дюбель-гвоздя производится в бетонную поверхность, применяется следующий алгоритм:
- Намечается место для подготовки отверстия с помощью молотка или кернера.
- Перфоратором пробивается отверстие с соответствующей глубиной. Не забудьте о том, что маркировка метиза должна совпадать с характеристиками бура.
- Удаляется мусор и пыль, патрон устанавливается с помощью молотка в отверстие.
- Забивается гвоздь, при этом часть от головки остается снаружи, чтобы можно было подвесить конструкцию.
Использование дюбель-гвоздя для гипсокартона, кафеля и керамики
Прежде чем установить крепеж в гипсокартон, необходимо учесть массу конструкции. При высоких показателях нагрузки метиз использовать невозможно, поскольку стена из гипсокартона достаточно хрупкая. В остальных случаях для монтажа применяются следующие действия:
- в поверхности подготавливается подходящее по сечению отверстие;
- дюбель-гвоздь до конца аккуратно вводится с помощью молотка, при этом необходимо соблюдать внимательность;
- шуруп закручивается отверткой или шуруповертом.
Кафельные и керамические поверхности тоже требуют аккуратности и осторожности по причине хрупкости. Алгоритм действий схож с предыдущим:
- маркером отмечается место монтажа, можно выбрать как шов, так и поверхность;
- с помощью самореза по металлу выполняется отверстие до 0,5 мм, затем углубляется ударной дрелью.
Не забудьте проделать отверстие в бетонном или кирпичном основании, расположенном под плиткой. После этого устанавливается дюбель-гвоздь.
Пистолет для монтажа дюбель-гвоздя
Предыдущие способы установки метиза отличаются тем, что гвоздь забивается в дюбель. Существует более удобный вариант крепления, который выполняется с помощью строительного пистолета. Это называется “пристреливанием” конструкции к поверхности.
В этом случае используется нестандартный крепеж. На гвозде размещена специальная шайба, обеспечивающая надежную посадку метиза в основании. Монтаж пистолетом отличается тем, что после пристреливания крепежной конструкции шайба смещается в сторону головки дюбель-гвоздя и надежно закрепляется.
Такой вариант подходит для установки металлоконструкций на плотные твердые основания (камень, бетон, кирпич, углеродистая сталь и многое другое). Нередко монтажный пистолет используется для надежной установки козырьков на балконах. Изделие производится по стандарту с показателями длины от 30 до 80 мм, при этом сечение варьируется от 3,7 до 4,5 мм. Дополнительно предусмотрено цинковое покрытие, которое обеспечивает устойчивость к коррозии.
Заключение
Дюбель-гвоздь прост в монтаже, с этим процессом справится даже новичок. Важно правильно выбрать изделие. Если у вас возникли трудности, лучше обратиться к специалисту в магазине, чтобы не ошибиться.
крепежных штифтов для изоляционных щитов
Дюбели для изоляционных панелей
Для армирования из щелочестойкого стекловолокна. Фиксирующий дюбель изготовлен из стального гвоздя и рукава из ПВХ.
Может наноситься на стены, такие как глиняный кирпич, обычный бетон, бетонный блок, легкий бетон или поробетонный блок, газобетон и т.д.
Информация о продукте
Упаковка продукта
Цвет: белый или серый
Срок годности и хранения: один год после даты изготовления в сухом проветриваемом месте
Стандарт: JG149-2003
Преимущества продукта
· Подходит для всех видов стен
· Высокая тяга -прочность для более высокой безопасности системы
· Низкая добавленная теплопроводность во избежание теплового моста
· Оцинкованный слой на стальном гвозде для защиты ногтя от щелочи
Область применения
Фиксируется на положение, в котором имеется значительная сила всасывания ветра
, или если высота превышает 20 м, или если финишным слоем является плитка и т. д. 900 05

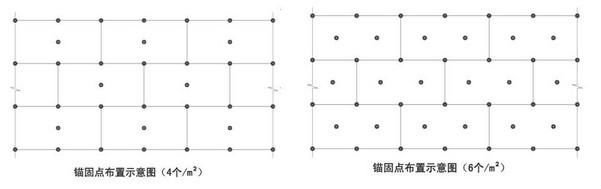

Схема расположения анкерного крепления (1.4 шт. / М2 2. 6 шт. / М2)

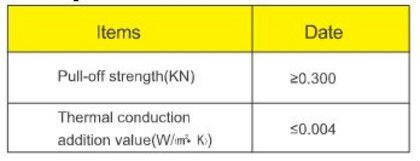

Техническая характеристика изделия
Инструменты
Ударная дрель, молоток
Требование к подложке
Подложка должна быть прочной, сухой, ровной, чистый и долговечный
Прикладная среда
Температура: 5 ° C ~ 35 ° C
Избегать дождей, высоких температур и заморозков
Избегать прямых солнечных лучей и ветра класса 5
SA EPS или XPS System представляет собой легкая система с низкой плотностью с использованием экструдированного полистирольного утеплителя с клеевыми и механическими фиксаторами
Руководство по эксплуатации
1.Бетон
2. Клеевой раствор
3. Изоляция
4. Защитный раствор
5. Армирующая сетка
6. Крепежные дюбеля
7. Защитный раствор
8. Гибкий плиточный клей
9. Лицевые кирпичи
10. Гибкий раствор для плитки / лицевого кирпича
Примечания
• Начать сверление после достаточного отверждения клея (минимум через 24 часа)
• Очистить просверленное отверстие
• Следить за тем, чтобы не повредить слой теплоизоляции или подложка были сделаны во время крепления анкера
• Убедитесь, что глубина сверления составляет более 40 мм, а глубина анкеровки мин.30 мм
• Верхняя часть анкера не должна выступать из поверхности теплоизоляционного слоя
• Для системы плиток анкер должен быть закреплен через теплоизоляционный слой, устойчивый к щелочам из стекловолокна -mesh и свежий базовый слой; для штукатурной системы анкер может быть закреплен непосредственно через слой теплоизоляции
,Ошибка 503: служба недоступна
Наш веб-сайт временно недоступен для обслуживания. Пожалуйста, повторите попытку позже или свяжитесь с нашей службой поддержки по адресу [email protected] или 1-800-279-4441.
Примечание. Если вы считаете, что видите эту страницу по ошибке, попробуйте обновить эту страницу или закрыть и снова открыть ваш браузер
,Ноготь дюбеля консервации жарыдля доски термоизоляции с стальным ногтем
Описание продукта
Металлический гвозди для консервации тепла для теплоизоляционной плиты со стальным гвоздем
1) Стандарт: DIN
2) Материал: металл, PP
3) Диаметр: 8-10 мм, если требуется
4 ) Длина: 50-300 мм, при необходимости
5) Точка: острая точка
6) Отделка: однотонная, цинковая
7) Упаковка: коробка, коробка, сумка, поддон
| 8 * 50 | 8 * 60 | 8 * 80 | 8 * 90 | 8 * 110 | 8 * 140 |
| 8 * 150 | 8 * 170 | 8 * 200 | 8 * 220 | 8 * 240 | 8 * 300 |
Упаковка и доставка
Информация о компании
,бетонных гвоздей для кирпичной стены
Описание продукта
Отгрузка:
Информация о компании
С 2009 года MEGA занимается производством и поставкой видов металлопродукции и других ценных продуктов, предназначенных для бытовых, промышленных и строительных материалов. В зависимости от превосходного качества и безупречного послепродажного обслуживания, MEGA завоевала хорошую репутацию у клиентов по всему миру, таких как Европа, Россия, Азия, Ближний Восток, Африка, Южная Америка и Северная Америка.
Основная сфера деятельности MEGA охватывает различные виды металлических изделий, такие как гвозди из железобетона, гвозди из обычной проволоки, кровельные гвозди, кровельные шурупы, скрученные гвозди, гвозди из обоймы, гвозди для обуви, отделочные гвозди, гвозди с квадратной лодкой, гвозди для ограждения U, PPGI рулоны, рифленый стальной кровельный лист, предварительно окрашенный алюминиевый кой, деревянный узор, мраморный узор и т. д. Качество MEGA соответствует стандарту ASTM, ISO9001 и ISO14000, также продукты MEGA уже прошли проверку BV, сертификат CE и сертификат SONCAP.
MEGA придерживается руководства «Кредит и инновации», надеясь на построение долгосрочных деловых отношений с вами. MEGA будет не только вашим надежным поставщиком, но и вашим стратегическим партнером. «Клиент во-первых, высочайшее качество, взаимовыгодное сотрудничество» — это бизнес-цель MEGA. MEGA стремится предоставить вам исключительные продукты и услуги. MEGA готова расти вместе с тобой.
,
