Дюбель (нем. Dübel — шпонка, шкант, вставной шип) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности вкручивания, вклеивания или вколачивания в него другого крепёжного элемента, например, шурупа или самореза.

Первый дюбель был произведен в 1910 году Джоном Джозефом Ролингсом. В 1911 году он подал заявление в Патентное ведомство в Лондоне. 14 января 1913 года выдан патент № 22680/11. Дюбель состоял из конопляного шпагата и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрёл нейлоновые гильзы под распорный резьбовой крепёж.

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные «чопики». Однако, при установке корпусной детали на два и

Дюбель, использовавшийся до появления пластмассовых

более винта и их сравнительно малом допуске расположения без чопиков бывает не обойтись из-за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Способы закрепления дюбеля[править | править код]

• Сила трения — дюбель своими стенками прижимается к основанию.
• Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Использование дюбеля

Способы монтажа, в зависимости от конструкции дюбеля[править | править код]

• Забивание
• Завинчивание

Материал изготовления[править | править код]

Виды монтажа[править | править код]

• Предварительный монтаж — дюбель устанавливается в основание на всю длину.
• Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение[править | править код]

Назначение по материалу основания[править | править код]

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал

Назначение по области применения[править | править код]

Размеры дюбелей, шурупов к ним и отверстий под дюбели[править | править код]

Дюбель		Отверстие под дюбель		Диаметр шурупа, мм
диаметр, мм	длина, мм	диаметр сверла, мм	глубина сверления, мм
5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

Дюбель: описание,виды,характеристики,применение,фото,видео. | Строительные материалы



Крепление какого-либо материала к какому-либо основанию – непременная часть любых строительных работ. Методов же крепления совсем немного: с помощью материала, обеспечивающего сцепление, или при помощи специальных крепежных изделий. К последним и относят дюбель.

Не являясь действительно универсальным решением, дюбели исключительно разнообразны и применяются практически во всех областях. Поэтому сегодня мы и поговорим про виды дюбелей и их применение.

Понятие дюбеля

Справедливости ради, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Но, правда, современные модели предлагают возможность крепления на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

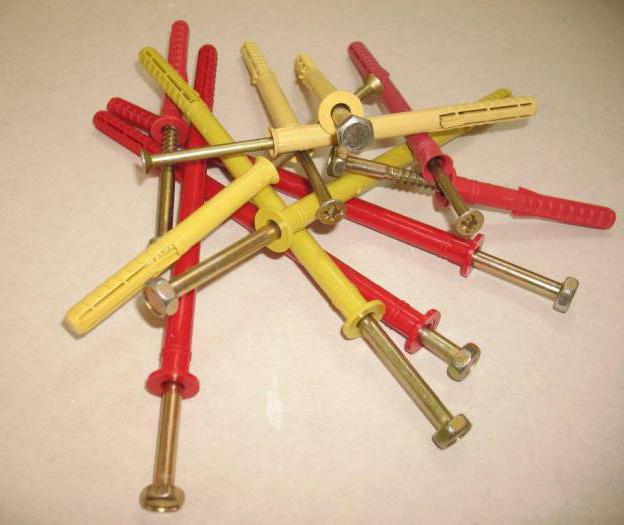

	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

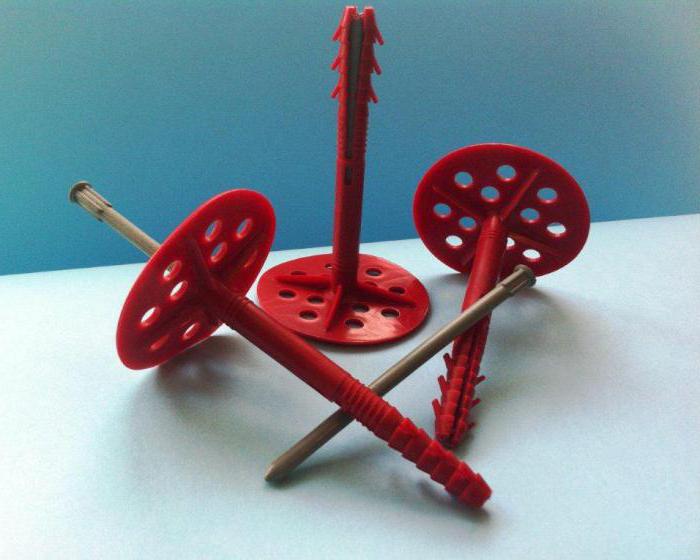

	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

• не прокручивается в прослабленных каналах;
• хорошо держится в пористых стройматериалах;
  Металлический дюбель для листовых материалов W-GS, тип Z/L
• выдерживает значительные усилия, не меняя начального положения;
• не позволяет крепежному элементу выпасть;
• не расшатывается при знакопеременных нагрузках;
• легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.



Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

ПОХОЖИЕ СТАТЬИ:

• Террасная доска и все,что нужно о ней знать.
• Краска водоэмульсионная и все,что нужно о ней знать.
• Строительный гипс: описание,виды,свойства,фото
• Гидроизоляционные материалы: виды,описание,фото,назначение,требования
• Виниловые обои: виды,размеры,обозначение,фото,как ухаживать и как выбрать
• Газобетонные блоки: что это такое,цена,виды,фото,как выбрать
• Керамическая черепица:описание,виды,назначение,фото,размеры,цвета
• Пенополиуретан: описание,применение,форма выпуска,производители,фото
• Швеллер 12: описание,виды,размер,вес,маркировка,гост
• Гипсовые вяжущие вещества: описание,виды,применение,фото,видео
• Швеллер 10: характеристики,размер,вес,масса,виды,фото,видео.
• Технология склеивания виниловыми обоями

Дюбель-шуруп – виды креплений и особенности их фиксации + видео

Дюбель-шуруп – это крепежное изделие, предназначенное для закрепления каких-либо предметов и конструкций в сплошных твердых материалах. Принцип работы основан на трении, возникающем при распоре дюбеля устанавливаемым в него шурупом, винтом, гвоздем и т.д. Рассмотрим основных представителей этого атрибута строительного процесса.

Монтажный дюбель – из чего и для чего?

Кто и когда придумал дюбель, неизвестно, но первый патент на изобретение получил Джон Джозеф Ролингс 14 января 1913 года в Лондоне. Сегодня же ни один ремонт не обходится без того, чтобы не требовалось что-то прибить к потолку или стенам. И если в домах с деревянными стенами проблема легко решается с помощью молотка и гвоздей, то прикрепить что-либо к бетонным стенам без дюбеля не получится. Существует огромное количество таких приспособлений, отличаются они материалом и принципом удержания. Также есть, из чего выбрать длину и вес дюбель-гвоздя.

До недавнего времени дюбель чаще нарезался из кусочков дерева и вставлялся в просверленное отверстие в стене. Сейчас едва ли кто-то пользуется этим архаическим способом – промышленность выпускает массу дюбелей, для любых материалов и на все случаи жизни. Изготавливают их из пластмасс (полиэтилен, полипропилен) и металла. Наиболее часто применяется стандартный дюбель забивной из нейлона – он позволяет решить практически все домашние проблемы. Такие приспособления в сочетании с шурупами-саморезами можно использовать в любом стеновом материале.

Монтажный дюбель изготавливают как из пропилена, так и из нейлона. Полипропиленовые можно использовать только в закрытых помещениях, т.к. этот материал плохо служит при отрицательных температурах – растрескивается. Изделия из нейлона хорошо работают в любых условиях. Распорное приспособление может использоваться при работе со сплошным материалом (бетон, кирпич) и с пустотелыми блоками. Фиксируется оно с помощью специальных усиков, которые прочно его удерживают и не позволяют проворачиваться в отверстии. Некоторые виды крепежных элементов представляют собой дюбель для монтажного пистолета, принцип его крепления и внешний вид несколько отличаются от стандартных с ручной установкой, но эффективность от этого не страдает, где-то даже это будет самый надежный вариант.

Дюбель-шуруп – особенности крепления в различные поверхности

Распорный дюбель строительный со стопорным буртиком изготавливается из нейлона. Применяют такие разновидности, в основном, при монтаже строительных конструкций. Стопорные буртики не позволяют дюбелю проваливаться в отверстие, используется это приспособление преимущественно при наружных работах. Изделие без буртика изготавливают из высококачественного полиамида. Такой дюбель имеет сквозное отверстие, продольные ребра и нераспорную верхнюю часть. Благодаря такой конструкции завинчивание самореза упрощается, распирание дюбеля увеличивается, а стационарная верхняя часть защищает слой штукатурки от растрескивания и осыпания. Такой вариант обладает стойкостью к атмосферному воздействию и повышенной долговечностью.

Дюбель для работы с гипсокартоном изготавливают как из пластмасс, так и из металла. Предназначен он для крепления каких-либо элементов на плиты из гипсокартона, гипсоволокна или пористого бетона. Для металлических изделий не нужно предварительно просверливать отверстие – их наконечник имеет вид перового сверла, а распорная часть имеет вид крупной резьбы. Этот дюбель ввинчивается в тело гипсокартона или пористого бетона с помощью отвертки.

Дюбель-гвоздь монтажный предназначен для быстрого закрепления окон, плинтусов, обрешетки и т.п. в любую поверхность. Продается он в комплекте с гвоздем, который имеет накатку для удержания. Накатка выполнена в виде резьбы с обратным конусом. Такой гвоздь-шуруп можно вкручивать отверткой, а можно забивать молотком. Обратный конус накатки надежно закрепляет деталь в стене. Такое приспособление рационально использовать в серийном производстве, т.к. возможность забивать шуруп значительно ускоряет работу. Юстировочный дюбель предназначен для монтажа деревянных конструкций при внутренней отделке помещений. Разделяемый дюбель позволяет нивелировать неровность несущих стен без применения клиньев и колодок.

Дюбель универсальный в толстой стене работает как простой распорный, а в тонкой стене, после прохождения стенки и попадания в полость, изделие наматывается на шуруп и завязывается в узел, в результате получается надежное крепление.

Для крепежа домашней техники (кондиционер, вытяжка и т.п.) можно смело использовать крепежные изделия, поставляемые в комплекте. Они всегда рассчитываются с необходимым запасом прочности. При самостоятельном выборе дюбелей нужно руководствоваться материалом стен и весом закрепляемого элемента. Для крепления, например, шведской стенки, глубина крепления должна быть не меньше 80 мм, и материал стены – бетон или кирпич, категорически нельзя крепить тяжелые предметы на стены из гипсокартона. Для закрепления люстр, подвесных потолков и т.п. нужно выбирать специальные дюбели с глубокими поперечными насечками и распорными ребрами. В специализированных магазинах, в случае затруднения, продавцы-консультанты могут дать квалифицированную консультацию.

Дюбель строительный – особенные виды крепежей

Дюбель «бабочка» применяется в работе с тонкими стенками. Разрезанная часть проходит стену насквозь и при закручивании шурупа с обратной стороны раскрывается. Чтобы изделие не проворачивалось, предусмотрена манжета. Крепление получается неподвижным и прочным. Рамные дюбели применяются для крепления дверных и оконных коробок. Выпускаются двух видов – для сплошных твердых стен и для стен пустотелых мягких. Длину дюбеля нужно выбирать с таким расчетом, чтобы он проходил через несколько перемычек, тогда распорная часть обеспечит надежное крепление. Выпускаются разновидности длиной 60-360 мм.

Отдельную группу составляют дюбели, которые называются фасадными соединителями. Предназначены они для крепления термоизоляционных материалов к любым поверхностям. Это тоже распорное изделие, имеющее увеличенный буртик с тарелкой для того, чтобы мягкий материал (минеральная вата, волокнистые плиты) не соскальзывал с крепления. Изготавливаются фасадные дюбели из армированного полиамида с повышенной ударной вязкостью.

Анкерные дюбели состоят из двух деталей: гильзы с прорезями (цангами) и стержня. Стержень вкручивается в гильзу, распирает при этом цанги и жестко закрепляет конструкцию в заранее просверленном отверстии. Применять их можно для твердого, прочного материала. Рыхлые и пористые при механическом воздействии цанг могут разрушаться, и необходимая жесткость соединения не будет достигнута. Выступающая часть стержня может иметь как наружную, так и внутреннюю резьбу. Соответственно, закрепление осуществляется с помощью гайки или винта (болта). Резьба чаще всего – метрическая.

Химические виды строительных дюбелей

Химические дюбели-анкеры делятся на две группы: инъекционные и ампульные. Инъекционные анкеры более распространенные. Роль дюбеля выполняет клеевой состав, который выдавливается в просверленное отверстие из картриджей. Картриджи выпускаются емкостью до 800 мл. Работы производятся с помощью строительных шприцов, аналогичных тем, которыми заливаются герметики. Крепеж может быть самым разным – шурупы, винты, гвозди, анкеры. Стоимость таких дюбелей соразмерна стоимости обычных, но они значительно выигрывают в скорости производства монтажных работ. Кроме того, состав заполняет все пустоты, что удобно при работе с пористыми материалами, т.к. при этом увеличивается прочность соединения.

Дюбель-ампула – это герметично запаянный цилиндр с клеевым составом. Ампула помещается в подготовленное отверстие, затем туда с усилием вкручивается или вбивается металлический анкер. Ампула разрушается, клей заполняет пространство и от контакта с воздухом затвердевает. В качестве клеящего состава используется синтетическая смола. Смола может состоять из двух компонентов, в этом случае ампула должна быть двойной. С помощью такого дюбеля монтаж делать очень удобно и быстро. Крепление получается прочным и достаточно жестким. Недостаток – высокая стоимость, применять имеет смысл только в очень ответственных работах.

Виды дюбелей, их применение и правильный выбор

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

• тяжелых марках бетона;
• блоках из пористых композитов;
• гипсокартонных листах;
• различных видах кирпича;
• шлакобетонных блоках;
• штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

• наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
• внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

1. Забивается цилиндрический элемент в подготовленный канал.
2. Ввинчивается во втулочное отверстие монтажный элемент.
3. Цанговый механизм при ввинчивании самореза или болта расширяется.
4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

• рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
• крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

• верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
• рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

• уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
• увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

• элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
• распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
• прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

• изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
• крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
• крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

• материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
• действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

это что такое? Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть — нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

• Полипропиленовые.
• Распорные.
• Для работ с гипсокартоном.
• Нейлоновые.
• Юстировочные.
• Типа «бабочка» и «зонтик».
• Дюбель-гвоздь.
• Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его — в наличии распорок.

За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.

Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ.

Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.

Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

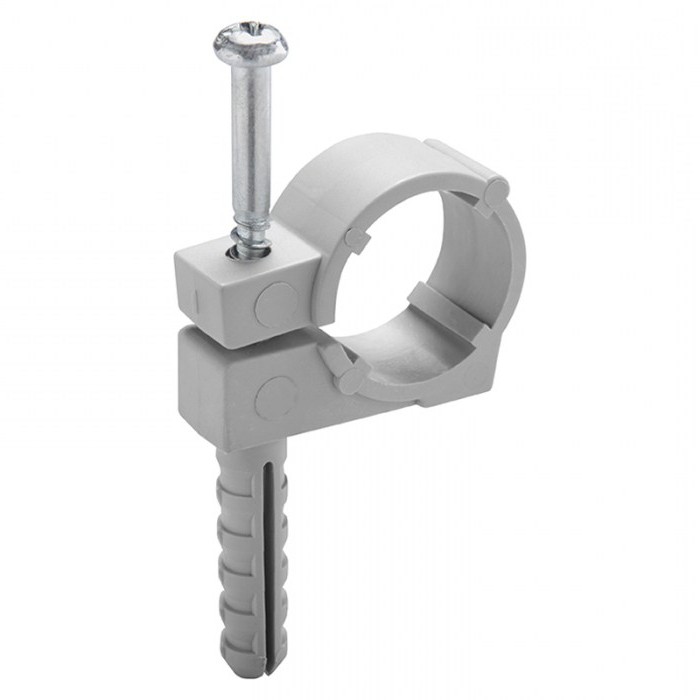

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.

И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Особенности выбора дюбеля

При подборе дюбеля форма его — это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

Дюбель гвоздь — виды метиза, размеры и назначение + Видео

Дюбель гвоздь являет собой разновидность обычного дюбеля, от которого он отличается возможностью быстрого монтажа посредством забивания в стену. Такие крепежные элементы широко используются при проведении ремонта: они позволяют быстро и надежно закрепить на стене, потолке или полу практически любой материал.

1 Строение и принцип работы дюбелей-гвоздей

Использование дюбелей-гвоздей позволяет одинаково легко работать с бетоном, деревом или кирпичной кладкой. Особенно быстро удается производить такие операции, как крепление плинтуса, отделка внешних стен облицовкой или работа с гипсокартонными конструкциями. Крепежи также часто используют для теплоизоляции дома, установки водосточных отливов над окнами и балконами.

Для правильной работы важно понимать, что такое дюбель-гвоздь, его принцип действия и особенности работы с различными материалами.

Дюбель-гвозди для различных материалов

Рекомендуем ознакомиться

Дюбель-гвоздь являет собой крепеж специальной формы, предназначенный для увеличения скорости установки. Основные его составляющие: гвоздь с конической резьбой, зауженной в сторону острия, что позволяет без проблем работать с ним не только шуруповертом, но и молотком, и пластиковый дюбель. Данный тип крепежей нашел широкое применение в работах с кирпичной кладкой, бетонными стенами, а также для гипсокартона, природного камня и других материалов.

Основное отличие дюбеля-гвоздя от остальных видов дюбеля в том, что основной крепежный элемент действует по принципу гвоздя, а не шурупа. Хотя некоторые выпускаемые изделия имеют в головке крестообразный шлиц, работать с дюбелями гораздо быстрее при помощи обычного молотка.

Пластиковая часть крепежа, при забивании в нее гвоздя, расширяется и обеспечивает надежное и долговечное крепление. Один из краев дюбеля имеет специальное расширение — манжетку, которая не дает дюбелю «с головой» уйти в предназначенное отверстие. Манжетка может быть разной формы, в зависимости от которой выделяют несколько видов дюбелей:

1. Гвоздь-грибок. Такой вид пластиковой части крепежа имеет скругленное окончание, которое, на первый взгляд, напоминает гриб. Используется в тех случаях, когда конструкция требует повышенной прижимной силы. Благодаря большой толщине манжеты, давление распределяется равномерно и не приводит к разрушению крепежа или прижимаемого материала.
2. Дюбель гвоздь-потай. Используется в местах, где требуется спрятать головку шурупа в один уровень со стеной.

2 Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Модель метиза с размерами 6х40 мм

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

3 Виды дюбелей-гвоздей

В зависимости от материала изготовления распорной части, дюбели бывают пластиковыми и металлическими. Что касается формы и предназначения, то здесь классификация дюбелей значительно расширяется. Перечислим основные виды наиболее часто используемых крепежей:

1. Дюбели-гвозди для монтажного пистолета (рис. 4). Их особенность в том, что они не оборудованы пластиковой расширяющейся частью и держатся в стене только за счет своей резьбы.
2. Дюбель гвоздь металлический забиваемый (рис. 5). Когда разговор идет о дюбелях-гвоздях, чаще всего имеют в виду именно такой вид. Состоит из стального стержня с резьбой, покрытого цинком, и пластиковой части, которая расширяется при его забивании в стену. Позволяет быстро и надежно соединять конструкции из разных материалов.
3. Дюбель для гипсокартона. Имеет широкую пластиковую часть (рис. 6), которая равномерно распределяет создаваемое металлическим стержнем давление. Такие крепежи для гипсокартона снижают риск разрушения этого хрупкого материала, одновременно обеспечивая надежное крепление. Некоторые варианты исполнения имеют зауженное острие, которое действует на гипсокартон в качестве сверла, позволяя обходиться без предварительной подготовки отверстий в поверхности материала.
4. Дюбель-бабочка. Такие крепежи на конце пластиковой или металлической расширяющейся части имеют резьбу, проходя сквозь которую гвоздь заставляет всю конструкцию разложиться по принципу зонтика (фото 1). «Крылья» такой «бабочки» раскрываются на обратной стороне материала, обеспечивая очень устойчивое крепление. Чаще всего, используется для гипсокартона.

Крепеж дюбель-бабочка

Шляпка гвоздя может быть как прямой, так и шлицевой. В первом случае, работать с такими крепежами можно только молотком. Второй тип дает возможность использования других инструментов: шуруповерта или отвертки. Также такие гвозди можно демонтировать и заменить либо использовать повторно.

4 Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Установка дюбеля в отверстие

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

При работе с кирпичной кладкой следует учитывать ее особенность — пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

Работа с бетонной стеной

Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды. Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

Забивной крепеж часто применяют и в работах с керамической плиткой. В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах.

При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

Простота применения, надежность и скорость работы — вот главные преимущества таких дюбелей.

Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

Дюбель для Гипсокартона: Разновидности, Особенности Монтажа

Для крепежа к гипсокартону подходят только особые виды дюбелей

Гипсокартон – уникальный материал, с помощью которого можно легко выравнивать поверхности и создавать сложные архитектурные формы. Но его недостаточная прочность не позволяет крепить к нему предметы мебели и различные элементы интерьера, используя стандартный крепеж для кирпича или дерева.

Малая площадь контакта вынуждает применять в основном такие метизы, которые обжимают лист с обеих сторон. Но есть среди них и распорные виды, например, дюбель для гипсокартона Driva.

В этой статье мы расскажем вам обо всех основных видах крепежа для гипсокартона и о том, как они устанавливаются.

Виды дюбелей для гипсокартона и других листовых материалов

Сложность крепления к гипсокартону заключается не только в его малой прочности, но и в наличии пустоты между облицовкой и стеной. Из-за неё площадь контакта метиза с листовым материалом очень мала и не позволяет удерживать сколько-нибудь тяжелый груз.

И даже если использовать достаточно длинный крепеж, который войдет в несущую стену, между нею и точкой приложения нагрузки образуется большой рычаг в пустом пространстве. Что тоже не способствует надежности крепления.

Поэтому дюбель гвоздь для гипсокартона должен обладать особым устройством, которое будет обеспечивать либо распор внутри листа, либо его обжим с двух сторон. В зависимости от конструкции, такие дюбели выдерживают разную нагрузку, и потому каждый из них предназначается для конкретных целей.

Дрива

Это распорный вид дюбеля, который держит нагрузку за счет сцепления с сердечником гипсокартона. Представляет собой пропиленовый или металлический стержень конической формы с винтовой остроугольной нарезкой и плоской головкой и крестовыми шлицами под отвертку.

Дюбель пластиковый Driva

• Диаметр стержня – от 12 до 15 мм;
• Длина пластиковых изделий 23 мм;
• Длина металлических изделий 33-44 мм;
• Внутри дюбеля есть сквозное или глухое отверстие для крепежного шурупа;
• На конце может быть (а может и не быть) сверло в виде перки или трезубца. Оно позволяет устанавливать дюбель в стену без предварительного сверления;
• Нагрузка на вырывание составляет до 25 кг для пластика и до 32 кг для металла.

Обратите внимание. Этот дюбель по гипсокартону может стать единственно возможным видом крепежа, если зазор между стеной и облицовкой очень мал.

Способ крепления зависит от наличия или отсутствия сверла на конце дюбеля.

Если он есть, то порядок работ таков:

Изображение	Описание
Установка дюбеля	Дюбель Дрива для гипсокартона со сверлом просто ввинчивается в стену с помощью отвертки или шуруповерта с крестовой насадкой.
Вкручивание шурупа	В полость дюбеля вкручивается шуруп соответствующего диаметра, на котором будет держаться подвесное оборудование.
Завершение установки	По мере углубления шурупа в тело дюбеля, последний деформируется и расширяется, распирая структуру материала, и обеспечивая надежное сцепление с ним.

Для установки дюбеля без сверла в гипсокартоне сначала просверливается отверстие нужного диаметра. При необходимости такой крепеж может быть демонтирован.

Бабочка

Этот крепеж предназначен для навешивания достаточно легких конструкций.

Дюбель Бабочка для гипсокартона – нагрузка не более 28 кг

В рабочем затянутом положении его форма напоминает крылья бабочки, отсюда и такое необычное название. Изготавливается дюбель только из полипропилена или нейлона, поэтому цена его самая низкая среди всех крепежей.

Из-за невысокой допустимой нагрузки бабочки применяют ограниченно и только для крепления таких легких элементов, как карнизы, плинтуса, выключатели, светильники и т.п.

Как крепить конструкции к гипсокартонным стенам с помощью бабочек, показано ниже:

Изображение	Описание
Сверление отверстий	Сверлом, соответствующим диаметру дюбеля, нужно просверлить отверстия в нужных точках.
Установка дюбеля	Дюбель вставляют концом в отверстие, затем сжимают упругие «крылья» так, чтобы они прижались к основанию, и легкими ударами молотка забивают его до упора.
Вкручивание шурупа	При вворачивании шурупа через закрепляемую деталь во втулку с резьбой, он подтягивает крылья к обратной стороне гипсокартона до полного их прилегания.

Дюбель бабочка для гипсокартона размеры может иметь разные как по длине, так и по окружности. Но его «шейка» рассчитана на толщину листового материала 10-12 мм.

Если она будет больше, крылышки просто не раскроются, и работать крепеж не будет. Поэтому, дюбель бабочка для двойного гипсокартона не годится.

Пример крепления кронштейна на «бабочку»

Кроме того, устанавливать его можно только в том случае, когда зазор между стеной и гипсокартоном превышает длину дюбеля.

Для справки. Есть и другая разновидность такого крепежа – скручивающийся дюбель. Упор за листом образуют не крылышки, а скручивающиеся по спирали разрезные части втулки.

На фото – скручивающийся пластиковый дюбель

Пружинный

Пружинные изделия трудно отнести к дюбелям, но и о них стоит упомянуть в этой статье, так как они довольно часто используются для подвешивания к гипсокартонному потолку люстр и светильников.

Конструкция состоит из стержня с гайкой и двумя подпружиненными лапками, которые раскрыты почти на 180 градусов. Конец стержня может быть выполнен в виде крюка, кольца или прямого угла.

Пружинный дюбель в гипсокартон с крюком

Установка выполняется так:

Изображение	Описание
Сверление отверстия	В гипсокартоне просверливаем отверстие такого диаметра, через которое пройдут сложенные лапки.
Складывание подвеса	Нажимая на лапки и сдавливая пружину, прижимаем их к стержню.
Установка подвеса	Стержень со сложенными лапками проталкиваем в отверстие.
Раскрытие лапок	Оказавшись в пустом пространстве за гипсокартоном, лапки под действием пружины принимают прежнее положение, запирая подвес.

Этот металлический крепеж сам по себе довольно надежный и может вынести большую нагрузку. Слабым местом в этом случае является сам гипсокартон.

Молли

Дюбели Мolly выдерживают самую большую нагрузку – более 35 кг. Внешне их конструкция похожа на распорный анкерный болт, которым крепятся детали к стенам из бетона и полнотелого кирпича.

Дюбель Молли

Это металлическая втулка с продольными прорезями. На одном её конце имеется плоская шляпка с зубчиками, а на другом – гайка, в которую вворачивается винт. Зубцы на шляпке фиксируют дюбель в теле гипсокартона, не позволяя ему проворачиваться при затягивании крепежа.

Как и «бабочка», дюбель Молли для гипсокартона при затягивании винта образует на обратной его стороне несколько упоров из складывающихся частей втулки. Но внешне они больше напоминают не крылья, а спицы зонтика.

Порядок крепления:

Изображение	Описание
Установка втулки	В высверленное заранее отверстие вставляется втулка без винта и забивается до упора, чтобы зубчики на шляпке врезались в гипсокартон.
Вкручивание винта	Крепежный винт вставляется во втулку и вкручивается в концевую гайку.
Затягивание резьбы	При затягивании винта разрезная втулка начинает складываться вдоль оси, преобразуясь в опорные треугольники, напоминающие зонтик.

Как и пружинные подвесы, дюбели Молли снабжаются винтами с разной формой нагрузочной части. Это могут быть как обычные винты со шлицами, так и крюки или кольца.

Как уже говорилось, главное достоинство Молли – нагрузка, которую они могут вынести. А к недостаткам можно отнести невозможность демонтажа.

Хартмут

Этот вид крепления выпускается под маркой Кнауф. Как и предыдущие, это очень надежные дюбели для гипсокартона – допустимая нагрузка составляет более 35 кг при однослойной обшивке гипсокартоном, и более 55 кг при двухслойной.

Дюбели Хартмут

Конструкция изготовлена из металла и пластика, её установка несколько отличается от предыдущих видов.

Инструкция по установке:

Изображение	Описание
Общий вид	Так выглядит установочная конструкция в сборе.
Установка пластины в отверстие	Металлическая пластина с резьбой в центре вставляется в просверленное отверстие.
Выравнивание	С помощью пластиковых усиков пластина выравнивается на тыльной стороне гипсокартона.
Установка фиксатора	Пластиковый фиксатор перемещается по усикам до плоскости стены и закрепляет пластину в отверстии.
Разъединение усиков	Усики расцепляются и разводятся в стороны для закрепления фиксатора.
Удаление лишней части усиков	Усики обламываются у основания. Для этого не требуются инструменты, достаточно несколько раз согнуть их в разные стороны.
Вкручивание винта	В установленный дюбель вкручивается металлический винт и навешивается нужный предмет.
Вид с тыльной стороны	Длинная металлическая пластина на обратной стороне листового материала создает большую опорную площадь и надежно удерживает навесное оборудование.

Фишер Дуотек

Ещё один дюбель по гипсокартону с уникальной конструкцией, выполненной из армированных стекловолокном двух видов пластика. Она выдерживает высокие нагрузки на сдвиг и вырывание.

Дюбель самоустанавливающийся Duotec

Как и в предыдущем случае, для установки дюбеля применяется вспомогательный элемент в виде рифленой пластинки.

Изображение	Описание
Сверление отверстия	Начало установки стандартное – высверливание в гипсокартоне отверстия нужного диаметра, соответствующего диаметру гильзы дюбеля.
Установка	Дюбель поворачивается параллельно установочной рифленой пластинке и вставляется в отверстие в соответствии со стрелкой на корпусе.
Выравнивание	После прохождения отверстия насквозь дюбель автоматически устанавливается, поворачиваясь в исходное положение.
Установка гильзы	Белая пластиковая гильза, закрепленная на установочной пластине, сдвигается к стене и заподлицо устанавливается в отверстие.
Удаление остатка пластины	Остаток рифленой пластины при сгибании в разные стороны обламывается у основания.
Установка крепежа	В отверстие в гильзе вворачивается крепежный элемент – винт, шуруп с крюком, шпилька и т.п.

Для справки. В отличие от аналогов, дюбель Дуотек может устанавливаться в листы толщиной 9,5 мм.

Преимущества конструкции:

• Легко устанавливается своими руками;
• Возможность установки даже при небольшом зазоре между стеной и облицовкой благодаря небольшой (39 мм) длине дюбеля;
• Комбинация мягкого и твердого пластика с армированием стекловолокном обеспечивает устойчивость к большим нагрузкам без повреждения структуры гипсокартона по сравнению с другими пластиковыми аналогами;
• Пластиковая гильза, установленная в отверстие, повышает несущую способность и надежность крепежа;
• Паз в дюбеле, образованный пластинами из нержавейки, позволяет использовать в качестве крепежа разные метизы: шпильки, метрические винты, шурупы для ДСП и т.д.

Советы по выбору дюбелей и навешиванию конструкций на стены из ГКЛ

Выбирая, какой дюбель лучше в вашем случае, необходимо учитывать следующие моменты:

• Толщину листа гипсокартона и его несущую способность;
• Вес оборудования;
• Предельно допустимую нагрузку дюбеля;

Это важно! Приводимая в инструкции к изделиям нагрузка рассчитана на установку в гипсокартон толщиной 12,5 мм. Если вы использовали материал с другими параметрами, необходимо делать соответствующие поправки.

• Размеры дюбеля и величину зазора между листовым материалом и стеной.

Размер свободного пространства за гипсокартоном влияет на выбор крепежа

При вкручивании шурупов в дюбель нельзя затягивать их слишком сильно, чтобы не провернуть крепеж. Для этого лучше пользоваться отверткой либо шуруповертом с минимальными оборотами.

При наличии сомнений в надежности выбранного дюбеля и его способности удержать вес конструкции, крепление лучше осуществлять в несущий профиль, на котором держится облицовка.

Если поверхность уже отделана, обнаружить положение профиля поможет магнит

Если же навешивать предстоит тяжелые и массивные предметы, желательно ещё до обшивки стен предусмотреть монтаж закладных деталей либо уменьшить шаг между стойками до 30-40 см вместо стандартных 60 см. Еще один вариант – двухслойная обшивка поверхности, но она обойдется дороже.

Деревянные закладные для навешивания подвесных шкафов

Схема усиленного каркаса

Двойная обшивка выдерживает почти вдвое большую нагрузку

Заключение

Видео в этой статье и многочисленные мастер-классы в сети помогут вам лучше разобраться в особенностях крепления любых предметов интерьера к гипсокартонным стенам и потолкам. При этом важно помнить, что дюбель гвоздь для гипсокартона – это специальный крепеж, предназначенный конкретно для установки в тонкие листовые материалы. Обычные метизы с этой задачей не справятся.
