Дренаж участка своими руками - делаем правильно и грамотно

Приветствую Вас, друзья!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

Без дренажных систем не обойтись:

  1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
  2. На участках с высоко расположенным горизонтом грунтовых вод.
  3. На участках с горизонтальной поверхностью земли при отсутствии стока.
  4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

ВАЖНО ЗНАТЬ:

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

ВАЖНО ЗНАТЬ:

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

Как устроен дренаж закрытого типа

дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

ВАЖНО ЗНАТЬ:

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

запчасти для дренажа

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

  • бетон;
  • бетон с полимерным наполнителем;
  • пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

ВАЖНО ЗНАТЬ:

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы.  Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

строим дренаж открытого типа

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

как сделать дренаж закрытого типа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Устройство дренажа вокруг дома своими руками: пошаговая инструкция

Собственники частных домов и загородных дач не понаслышке знают, что такое подтопление фундамента. Оно происходит вследствие близости к поверхности земли грунтовых вод или же из-за большого количества осадков. К счастью, проблему можно решить устройством дренажа вокруг дома. Это не потребует особых усилий и денежных вложений. Далее рассмотрим, как правильно сделать дренаж вокруг дома.

Дренаж: что это и зачем его делать

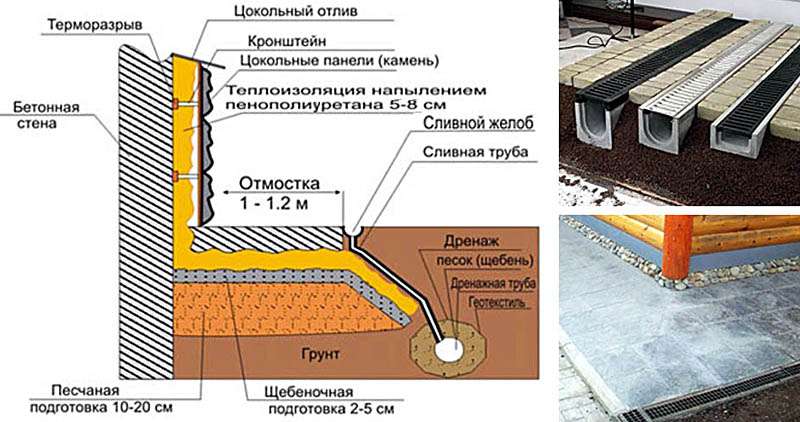

Для защиты построек от внутреннего подтопления используется дренирование. Это система осушения, предназначенная для ликвидации чрезмерного скопления воды вокруг дома или земельного участка. Особенно это важно для домов, находящихся в долине. Вода способна накапливаться вокруг объектов вследствие различных причин: это может быть таяние снега, повышение уровня грунтовой влаги, особых свойств данного типа земли. А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать.

drenazhvokrug (8)

drenazhvokrug (8)

Собственнику дома стоит задуматься о сооружении дренажной системы в следующих случаях:

  • в этой местности нормальным является повышенный уровень подземных вод;
  • если в подвале начала скапливаться жидкость вследствие таяния снега;
  • в углах на полу помещений первого этажа начала появляться плесень;
  • если фундамент постройки постоянно влажный или подмывается водой;
  • местность характеризуется высоким уровнем осадков;
  • почва, на которой стоит дом, по своим природным свойствам плохо впитывает влагу;
  • на стенах начал появляться грибок;
  • участок с домом расположен в низине.

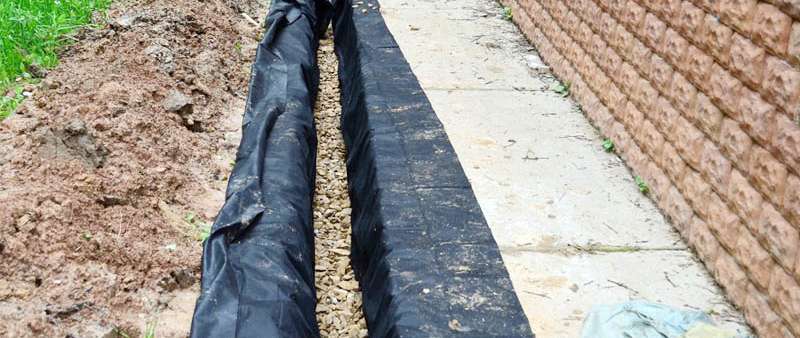

На практике дренаж является устройством на основе труб, которые отводят попадающую в них лишнюю влагу. Специалисты советуют всегда создавать такую систему, поскольку она является эффективным методом продления срока службы любых построек.

drenazhvokrug (11)

drenazhvokrug (11)

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

  1. Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.

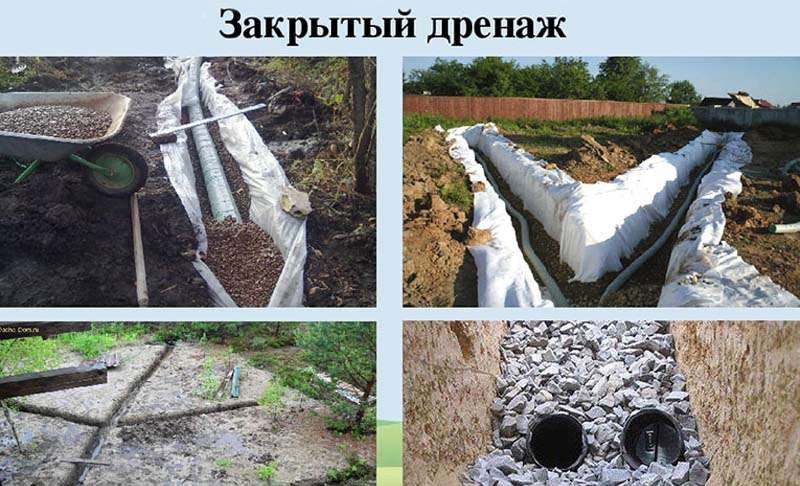

  2. Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
  3. Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

drenazhvokrug (12)

drenazhvokrug (12)

Виды дренирования

Разобравшись с типами дренирования, рассмотрим его популярные виды. Каждый имеет свои достоинства и недостатки. Выбирая способ обустройства, это обязательно надо учитывать.

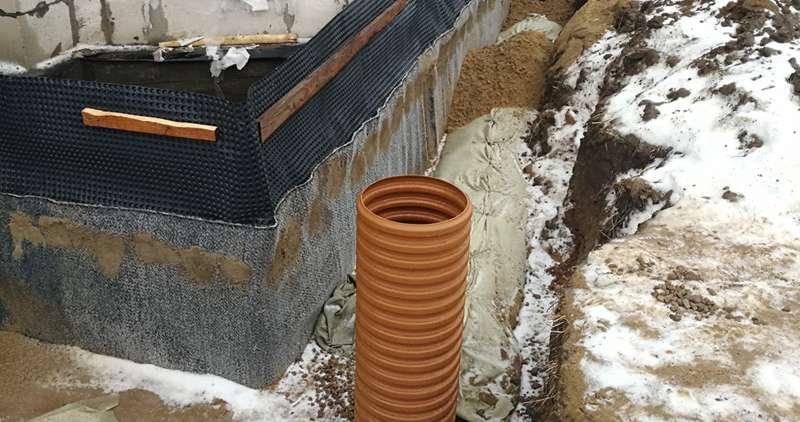

Пристенный дренаж

Эта конструкция создается вдоль периметра фундамента. Если в доме есть подвал либо цокольный этаж, лучше сделать именно такой водоотвод. Конечно, правильнее предусмотреть его еще на стадии строительства, когда только возводится фундамент и область вокруг него не засыпана.

Если же дом уже давно возведен, пристенное дренирование также вполне реально создать, однако понадобятся масштабные земляные работы.

drenazhvokrug-7

drenazhvokrug-7

Особенности обустройства пристенного дренажа:

  • В выкопанные области кладут трубы, они должны вести к смотровым колодцам от углов.
  • Нижняя грань оборудования должна примыкать к конечному резервуару, который ведет за участок.

Кольцевой (траншейный) дренаж

Этот вид дренирования обустраивается дальше от фундамента, чем пристенный. Необходимо отступить 2-3 метра от здания, и тогда производить работы. Кольцевое дренирование применяют в основном на глинистых почвах, поскольку там его достаточно просто создать и использовать. Если в доме нет подвала или цоколя, эта система будет лучшим вариантом.

Особенности обустройства кольцевого дренажа:

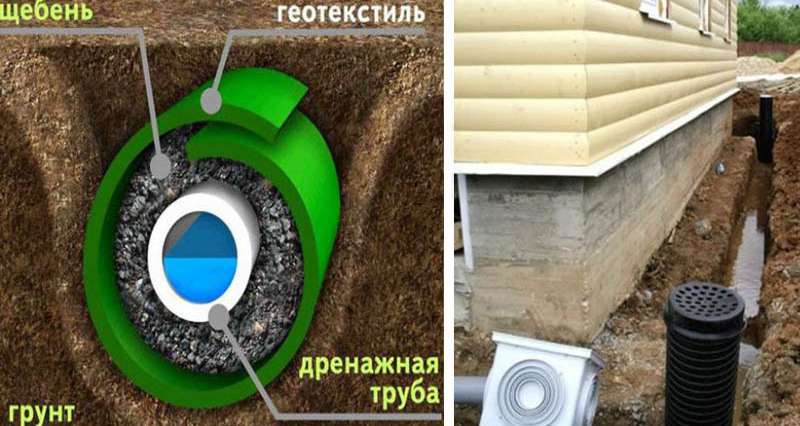

  1. Глиняным замком разграничивают фундамент и конструкцию водоотвода.
  2. Такой вид дренирования следует создавать глубже, чем самая нижняя точка фундамента.
  3. Водоотводные изделия следует поместить на слой щебня или мелкого камня, поскольку эти материалы хорошо пропускает воду.

drenazhvokrug (2)

drenazhvokrug (2)

Производство дренажных работ своими силами

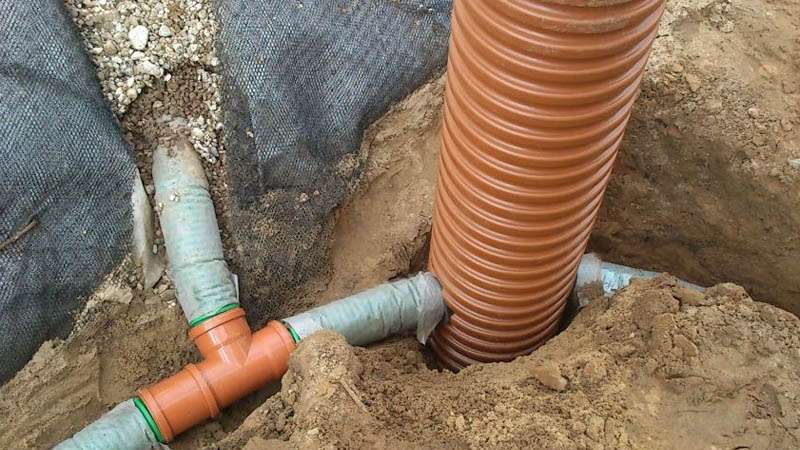

Определившись с типом и видом системы дренирования, нужно приобрести все комплектующие и начать монтажные работы. Зная технологию, с задачей может справиться даже начинающий строитель, поэтому нет смысла нанимать профессионалов, ведь несложно сделать все своими руками.

Для создания дренажной системы любого типа понадобятся трубы с перфорацией. Специалисты советуют заменить специальные изделия, если нет возможности их купить, обычными канализационными, сделав в них отверстия.

Гравий, используемый для засыпки, должен быть крупнее, чем отверстия, чтобы не попадал вовнутрь. Важно не забыть о завершающем элементе, то есть о месте, куда будет окончательно попадать вода. Это может быть общая сточная канава за пределами участка. Также можно создать собственный дренажный колодец, выводить осадки в септик или же в природный водоем, находящийся неподалеку.

drenazhvokrug (6)

drenazhvokrug (6)

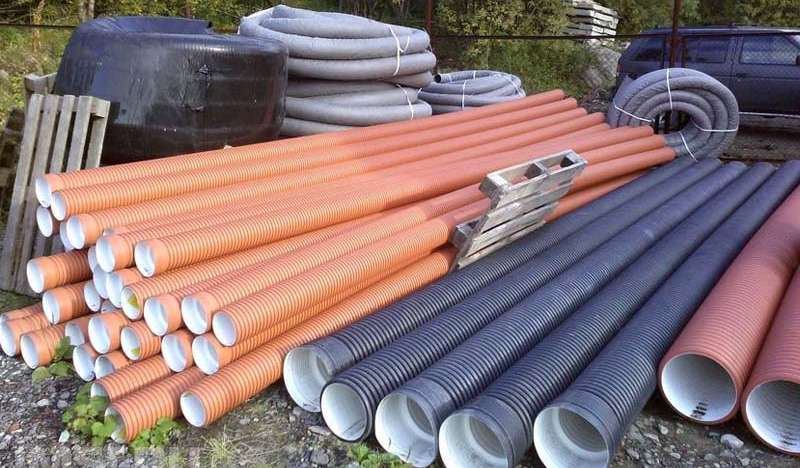

Виды труб для дренажа

В продаже имеется много видов труб для дренирования, с помощью которых можно создать качественную водоотводную систему. При устройстве дренажа вокруг дома своими руками необходимо изучить характеристики таких изделий.

Выбирать можно из следующих вариантов:

  1. Пористые. Производятся из керамзитового стекла или пластобетона, им не требуется перфорация. Но это довольно дорогой материал. Для хорошего дренирования стоит брать трубы большого диаметра.
  2. Асбоцементные. Самые надежные, однако достаточно тяжелые и в них требуется сделать отверстия.
  3. Полимерные. Создаются из пластмассы, являются удобными и легкими, хороши в эксплуатации. В настоящее время почти всегда для дренажа берут именно такие трубы.
  4. Керамические. Функциональные, но хрупкие, требуют перфорации. За счет дополнительных желобков более эффективно собирают влагу.

drenazhvokrug (14)

drenazhvokrug (14)

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

  • В соответствии с проектом на бумаге стоит разметить участок на местности.
  • После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
  • Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
  • Ширина канавы должна составить примерно полметра.
  • Следующим этапом будет создание уклона канавы для системы.
  • При этом учитываются перепады высоты, которые отмечаются вешками.
  • Чтобы дно образовало нужный уклон, используем песок.
  • На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

drenazhvokrug (5)

drenazhvokrug (5)

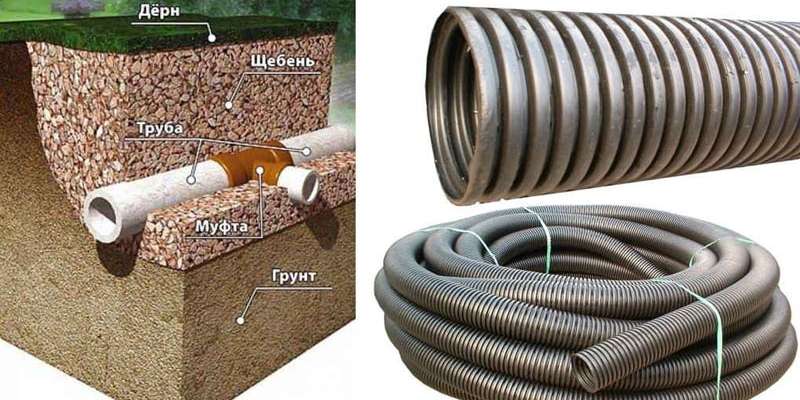

  • Далее он заполняется гравием с учетом уклона.
  • В мелкой фракции делаем желоб, в который должна поместиться труба.
  • Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
  • Проконтролировать направление можно при помощи натянутой нити.
  • Стыки труб соединяются при помощи специальной ленты.
  • На следующем этапе проводится установка смотровых колодцев.
  • Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
  • После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
  • Финальным аккордом будет засыпание дренажа речным крупным песком.

drenazhvokrug (1)

drenazhvokrug (1)

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

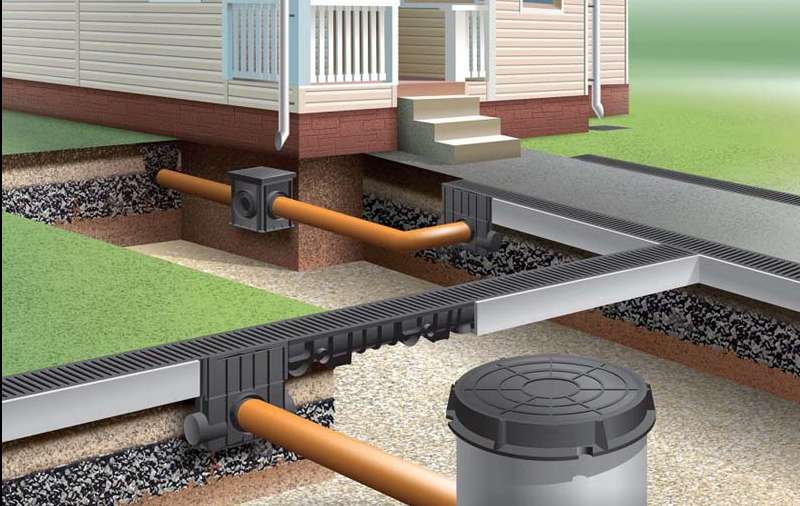

Несколько советов по обустройству дренажа:

  1. В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
  2. Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
  3. Засыпать водоотводные изделия гравием следует на 18-30 см.
  4. Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
  5. При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы. Лучшим местом для них являются изгибы и стыки.
  6. Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
  7. Копать траншею нужно начинать с самой высокой точки земли.
  8. Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
  9. В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

drenazhvokrug (3)

drenazhvokrug (3)

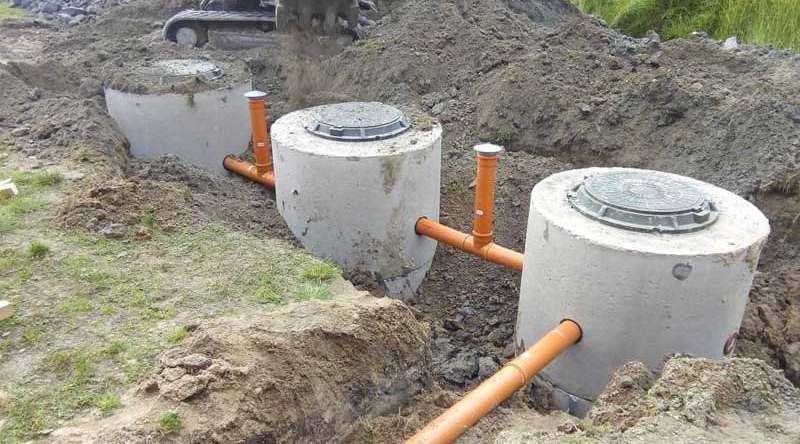

Смотровой колодец

Смотровой колодец необходим для обеспечения доступа к системе и проведения ремонтно-обслуживающих работ. Проще всего приобрести готовый элемент: его можно найти в строительных магазинах. Также можно сделать колодец своими силами. Для этого понадобится широкая пластиковая труба. Подходят для создания и бетонные кольца или же можно сделать цельный бетонный резервуар. В конструкции беспрепятственно должна помещаться человеческая рука для случаев ремонта или очищения. Смотровой колодец обязательно должен иметь крышку.

drenazhvokrug (13)

drenazhvokrug (13)

Сборный колодец

Это резервуар для сбора воды. Он монтируется в самой нижней точке системы. Как и смотровой, сборный элемент можно купить готовым или сделать своими руками. Сварные конструкции и изделия из железобетона являются наиболее используемыми. Колодец должен быть такой глубины, чтобы при попадании в него песка и грязи для воды все равно оставалось место. Периодически требуется прочищать сборный водонакопитель, убирая остатки грязи с дна.

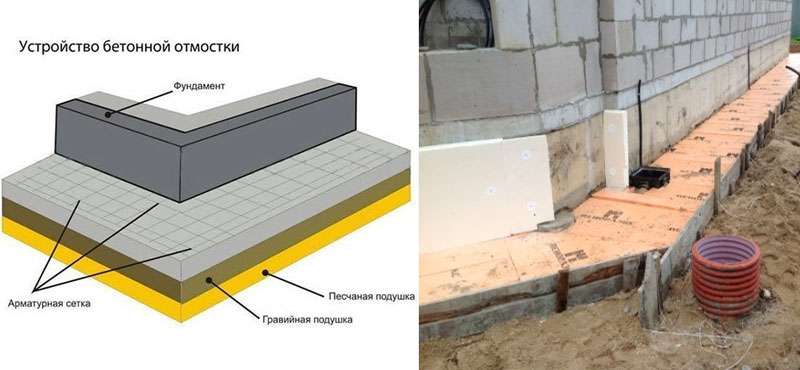

Отмостка: значение и монтаж

Дополнительным элементом для защиты постройки от избыточной влаги является отмостка. Она дополняет дренаж. Отмостка являет собой укладывание по периметру фундамента водонепроницаемого материала, примыкающего прямо к постройке.

Материал следует располагать строго под углом наружу, чтобы влага могла стекать. Таким образом, попадая на отмостку вода сразу же убирается от дома. Контакт фундамента и стен с влагой будет минимальным.

drenazhvokrug (9)

drenazhvokrug (9)

В качестве материала, подходящего для отмостки, можно взять асфальт, бетон, глину, камень, тротуарную плитку. Первые два – самые популярные для отмостки и используются чаще всего. Это обусловлено тем, что они требуют меньшего труда и капиталовложений. Но и смотреться такие поверхности будут не слишком выгодно. Тротуарная плитка, камень и глина требуют большего времени и усилий, но все работы оправдает замечательный результат и привлекательный внешний вид.

Мы рассказали о том, что такое дренаж, какие существуют его типы и виды. Также дали советы относительно самостоятельной установки различных видов дренирования. Если соблюдать технологию, то процесс пройдет быстро и гладко, а полученный результат точно порадует. Современный и качественно сделанный дренаж позволит защитить жилище от негативного влияния избыточной влажности, сделает его комфортным, продлит срок эксплуатации.

Рекомендуем посмотреть видео по теме



        Поделиться:

Как сделать дренаж на загородном участке?

В некоторых регионах подземные воды поднимаются так близко к поверхности, что начинают угрожать затоплением подвала, разрушением оснований зданий и гибелью растений. Чтобы избежать возникновения этих проблем, необходимо сооружение сетей для отведения излишней влаги. Разберемся, как сделать дренаж, не прибегая к услугам профессионалов.

Сооружение дренажных сетей имеет смысл в том случае, если в данной местности высоко располагаются грунтовые воды. Кроме того, дренаж нужен на территориях с глинистым грунтом, на которых после осадков долго остаются глубокие лужи. Разберемся, как правильно сделать дренаж, если работы будут выполняться самостоятельно.

Виды

Прежде всего, нужно определиться с тем, какой тип дренажа нужно строить. Системы отвода воды могут быть:

Схема устройства дренажа на участке

  • Открытыми. Это простейший вид, его проще всего соорудить своими руками. Система позволяет отвести с территории воду, выпавшую в виде осадков, она состоит из неглубоких траншей, проложенных с уклоном.
  • Закрытая. Этот вариант сооружается в том случае, если на участке высоко поднимаются почвенные воды. Существуют два варианта такой системы. Горизонтальный дренаж состоит из сети дрен, по которым вода отводится в накопительный колодец или в ближайший водоем. Вертикальная система состоит из глубоких колодцев, отводящих воду в водоносный слой или наружу.

Совет! Вертикальный дренаж необходим при проведении застройки на заболоченных участках.

Выбор материалов

Разберемся, из чего можно сделать дренаж. Выбор материалов зависит от того, какой вариант системы водоотведения будет строиться. Для строительства открытых систем используются специальные лотки, они могут быть изготовлены из:

  • облегченного бетона;
  • полимербетона;
  • пластика.

Процесс укладки дренажных труб

Для монтажа закрытой системы используются перфорированные трубы из пластика, диаметр труб выбирается в зависимости от объема воды, который нужно отводить.

Совет! Прежде чем решить, из чего сделать дренаж, необходимо провести геологические исследования и сделать расчеты. В зависимости от объема воды, которую нужно отводить, выбирают трубы диаметром от 63 до 110 мм.

Выгоднее использовать пластиковые дренажные трубы, имеющие перфорацию. Эти трубы имеют гофрированную поверхность, благодаря которой приобретают дополнительную механическую прочность. Для укладки труб в легких грунтах рекомендуется выбирать образцы, обвернутые в геотекстиль.

Если планируется укладывать дренаж в глинистых грунтах, рекомендуется выбирать трубы, снабженные фильтром, изготовленным из койры (волокна, получаемого из кокосового ореха). Только в щебеночном грунте можно применять дрены без дополнительной защиты.

Совет! Если нет возможности приобрести специальные изделия с перфорацией, но в наличие есть обычные трубы из пластика для монтажа наружных сетей канализации, то их можно использовать для постройки системы водоотведения. Для этого придется проделать в их поверхности отверстия при помощи дрели. Отверстия должны быть диаметром 5 мм, располагать их необходимо по всей площади трубы с шагом 10 см.

Как построить дренаж самостоятельно?

Разберемся, как правильно сделать дренаж, выполняя работы самостоятельно. Начать следует с планирования и закупки материалов. Необходимо:

Система дренажа участка

  • определить, для чего вам нужно система водоотведения и, исходя из этого, выбрать вид системы;
  • провести исследования рельефа, определив места, в которых образуются лужи после дождя. Выяснить уровень, на который поднимаются почвенные воды;
  • создать схему системы водоотведения, наметив места расположения канав, труб и колодцев;
  • провести расчеты, чтобы выбрать оптимальный объем труб и определить глубину их укладки;
  • подсчитать количество материала, необходимого для постройки дренажа, произвести закупки.

Совет! Проведение расчетов и составление схемы – это самый сложный процесс работы, и очень важно выполнить его без ошибок. Поэтому на этом этапе имеет смысл обратиться к специалистам, а все остальные работы проводить самостоятельно.

Постройка поверхностной системы водоотведения

Этот вариант сетей водоотведения построить несложно, необходимо выполнить такие работы:

  • произвести копку центральных и вспомогательных канав согласно составленной ранее схеме. Как правило, магистральные траншеи располагаются по периметру территории. Вспомогательные ведут от мест скопления воды к магистральным. Все траншеи прокапываются с уклоном, оптимальным наклоном считается 2 см на погонный метр;
  • чтобы стенки траншеи не осыпались, их делают скошенными, под углом 30 градусов;
  • если лотки использовать не планируется, то стенки можно дополнительно уплотнить металлической или пластиковой сеткой;
  • но оптимальным вариантом станет установка в траншеи лотков. Перед их монтажом на дне траншеи делают подсыпку из песка высотой 10 см;
  • лотки устанавливают вплотную друг другу, в них монтируются пескоуловители. Использование этих устройство позволит проводить чистку траншей намного реже;
  • сверху траншеи накрываются специальными решетками.

Поверхностная система дренажа

В некоторых случаях для отвода поверхностной воды с участка выгоднее делать не открытый, а засыпной дренаж. При выборе этого варианта также производится подготовка траншей, затем в них насыпают на дно крупный щебень на две трети высоты. Затем до верха траншеи заполняются мелким щебнем. Чтобы снизить вероятность скорого заиливания рекомендуется щебневую засыпку обернуть геотекстилем. Затем траншеи укрываются дерном.

Постройка глубинной системы

Постройка глубинной системы водоотведения – это более сложный и трудоемкий процесс, но и эту работу возможно выполнить своими руками. Порядок выполнения работ по постройке:

  • прокопать траншеи требуемой глубины с уклоном по направлению к накопительному колодцу;
  • глубина прокладки труб зависит от проекта. Трубы укладывают ниже промерзагния почвы. А чтобы защитить фундамент дома от подмывания водой, необходимо уложить сеть по периметру здания ниже уровня фундамента минимум на 0,5 метра;
  • на дно подготовленных траншей насыпают и утрамбовывают слой песка высотой 10 см;
  • застелить траншеи геотекстилем так, чтобы его края покрывали стенки и выходили на поверхность почвы;
  • насыпать щебень слоем высотой около 40 см, рекомендуется использовать щебень фракции 20-40 мм;
  • уложить на щебеночный слой дренажные трубы;
  • собрать сети, соединяя трубы при помощи специальных соединителей;
  • на каждом повороте трубопровода необходимо установить ревизионный колодец;
  • поверх уложенных труб следует насыпать слой щебня высотой 20 см;
  • завернуть края геотекстиля, уложив их с нахлестом. Ширина нахлеста должна быть минимум 30 см;
  • сверху траншеи засыпают грунтом.

Глубинная система дренажа

Особенности строительства дренажа на участке с уклоном

Если участок имеет существенный уклон, то основные этапы строительства сетей дренажа такие же, как описаны выше. Однако есть некоторые особенности, которые нужно учитывать. Это:

  • при проведении обследования рельефа участка определить, где находится самая низкая точка. В этом месте нужно запланировать установку накопительного колодца;
  • выбрать место расположения самой крупной магистральной траншеи, ее, как правило, располагают вдоль границы участка;
  • вспомогательные траншеи располагают в виде елочки, он должны подходить к магистральной траншее.

Как продлить срок службы?

Как понятно из вышесказанного, самостоятельная постройка системы дренажа – работа не слишком сложная, но очень трудоемкая. Поэтому стоит предпринять все возможные меры, чтобы продлить срок эксплуатации построенных сетей.

В среднем, при условии правильного монтажа и своевременном обслуживании, система глубинного дренажа, построенная с использованием перфорированных труб, может прослужить до 50 лет. Для сравнения засыпной дренаж нормально работает не более 5-7 лет. Чтобы продлить срок службы сетей, необходимо:

Укладываем трубы дренажной системы

  • исключить перемещение по местам прокладки труб автотранспорта;
  • каждые 2-3 года проводить промывку системы, подавая в трубы воду под давлением. Промывка проводится через ревизионные колодцы;
  • такая промывка исключает засорение труб;
  • очень важно правильно выбрать вид дренажных труб, к примеру, в глинистые почвы не рекомендуется укладывать трубы без фильтра;
  • в процессе строительства необходимо соблюдать оптимальный уровень уклона при прокладке труб, в противном случае, вода будет плохо уходить и дренажные сети будут работать неэффективно;
  • в процессе эксплуатации системы нужно следить за наполнением накопительного колодца и своевременно проводить откачку жидкости при его наполнении.

Итак, если знать, как сделать дренаж, то можно выполнить работы по строительству сетей водоотведения на своем участке самостоятельно, сэкономив при этом на оплате услуг строителей. Но очень важно выполнить монтажные работы без ошибок, так как в противном случае, система не будет эффективно функционировать, и время и силы, затраченные на строительство, пропадут напрасно.

Дренаж участка своими руками: виды, устройство, схемы

В местности, где очень близко к поверхности залегают пласты грунтовых вод и в течение года выпадает внушительное количество осадков, происходит естественное заболачивание почвы, подмывание фундамента капитальных строений и затопление подвалов.

Чтобы обезопасить дом от этих неприятных явлений и удалить излишки влаги из земли, можно нанять стройбригаду со спецтехникой. Она быстро и профессионально проведет все работы, однако обойдется это «удовольствие» недешево, что не всегда приемлемо, согласны?

В целях экономии семейного бюджета можно сделать дренаж участка своими руками, потратив на это гораздо больше времени и сэкономив весьма солидную сумму. А как это правильно сделать и с чего начинать мы рассмотрим в нашей статье – разберем особенности поверхностного и глубинного дренажа, приведем рекомендации по устройству каждого из этих типов водоотвода.

Содержание статьи:

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Галерея изображений

Фото из

Предпосылки для устройства дренажной системы

Затопленный котлован для фундамента дома

Ослабление минерального основания под фундаментом

Накопление воды в траншее для трубопровода

Формирование условий для жизни растений

Ландшафтное благоустройство территории

Дренажная система на садовой территории

Ливневка - веское дополнение дренажной системы

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в , тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Земля, подвергшаяся воздействию водной эрозииЗемля, подвергшаяся воздействию водной эрозии

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Трещины в стене жилого домаТрещины в стене жилого дома

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Типы и виды водоотводных систем

Водоотводные комплексы различаются по техническим характеристикам, эффективности и способу обустройства. Для создания своими руками на частных земельных участках больше всего подходят дренажи глубинного и поверхностного типа залегания. Выбор зависит от цели, для которой в будущем планируется использовать установленную систему.

Галерея изображений

Фото из

Ливневая канализация на мощеной площадке

Ливневка на частично мощеном участке

Дренаж и ливневка в одной траншее

Устройство открытой дренажной системы

Особенности поверхностного водоотвода

Организация поверхностного дренажа своими руками на частных земельных участках оправдана и актуальна.

Несмотря на простоту, система эффективно удаляет излишки влаги, образовавшиеся в процессе выпадения осадков и таяния снегов. Кроме того, способствует отводу воды, скапливающейся в процессе мытья автомобиля, полива газонов или ополаскивания расположенных на территории владения бетонированных или брусчатых дорожек.

Элементы системы поверхностного дренажаЭлементы системы поверхностного дренажа

Поверхностные комплексы дренирования относятся к разряду бюджетных. Их обустройство не влечет за собой использования дорогостоящих материалов, а сводится к установке дождеприемников и лотков, способствующих корректному оттоку излишков воды с участка

Стоковые коммуникации размещаются вокруг жилых зданий и хозяйственных построек, в местах расположения мощеных площадок и при выезде из гаража и с самой территории участка.

Разновидность #1 – линейная система

Линейная система представляет собой конструкцию из лотков, размещенных в специально подготовленных траншеях наравне с уровнем воды. В процессе монтажа каналы копают с соблюдением условия постоянного уклона в сторону .

В таком варианте вода идет по системе самотеком и для ее движения не используются никакие дополнительные средства.

Галерея изображений

Фото из

Ливневая канализация линейного типа

Устройство системы линейного типа

Точечный водоприемник под водосточным стояком

Трубопровод ливневки с точечными водоприемниками

Для полноценного функционирования комплекс оснащается пескоуловителями, препятствующими заиливанию коммуникаций, а сверху закрывается прочными решетками, которые позволяют спокойно передвигаться по поверхности участка и пешеходам, и транспортным средствам (не только малолитражным, но и грузовым).

Линейные каналы имеют высокую проходимость и обладают способностью пропускать через себя большое количество воды. Считаются наиболее удачными вариантом дренирования для больших территорий и крупногабаритных землевладений.

Пластиковый пескоуловитель для дренажной ситемыПластиковый пескоуловитель для дренажной ситемы

Пескоуловитель из сверхпрочного пластика обладает сразу несколькими достоинствами. Он имеет малый вес, легко монтируется, надежно защищает дренажные каналы от возможного засорения и стоит вполне разумных денег. Эти параметры и обусловливают высокую популярность элемента в частном строительстве

Разновидность #2 – точечный водоотвод

Точечный водоотвод собирает воду на отдельных участках и перенаправляет ее излишки в общую ливнево-канализационную систему. Обычно используется там, где проложить линейный дренаж не представляется возможным либо не считается целесообразным.

При монтаже коммуникаций дождеприемники располагаются в местах наибольшего скопления воды, например, непосредственно под ливневыми водостоками, поливными кранами, водяными колонками, при въезде в гараж, под входными воротами или даже просто в районах территории, где вода после полива или обильных осадков застаивается наиболее часто.

Лужа у основания фундаметаЛужа у основания фундамета

Даже небольшие лужицы, образующиеся после полива, выпадения осадков или таяния снегов, способны спровоцировать проблемы и привести к порче жилых и хозяйственных построек. Чтобы избежать этих неприятностей, в зонах риска нужно установить точечные дренажные колодцы

Точечный вариант водоотвода эффективно функционирует самостоятельно там, где требуется локальный сбор воды либо служит практичным дополнением любой другой системы. Нуждается в обслуживании и регулярной прочистке.

Объемный вариант пользуется значительно меньшей популярностью, нежели два других вышеописанных варианта. Он отличается большей трудоемкостью и влечет за собой масштабные земляные работы. Сама система формируется из смеси песка, щебенки, геотекстильной прослойки, решеток и грунта. Все эти элементы располагаются на участках, где имеется открытая почва.

При наличии объемного дренажа в грунте остается лишь вода, необходимая для естественного увлажнения. Все излишки через систему уходят в глубинные слои и не доставляют хозяевам владения никаких неудобств и сложностей. Наиболее часто такие коммуникации монтируют в парковых зонах, на игровых площадках и газонах с целью поддержания оптимальной влажности полезной территории.

Выбор дренажной системы осуществляют индивидуально для каждого земельного участка, учитывая его расположение, размер, рельеф, физико-механические свойства грунтов, уровень грунтовой воды и склонность местности к заболачиванию.

По глубине  закладывания дренажные системы делятся на глубинные и поверхностные:

Галерея изображений

Фото из

Глубинный дренаж для защиты фундамента

Система для сбора воды из почвы

Устройство трубы дренажной системы

Уклон трубопровода в сторону разгрузки

Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

  • трубным;
  • пластовым;
  • кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 – трубный способ укладки

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов – . Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Расположение элементов глубинного дренажа на участкеРасположение элементов глубинного дренажа на участке

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 – пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

  • Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
  • Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
  • Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Полимерные трубы с перфорацией для дренажаПолимерные трубы с перфорацией для дренажа

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 – кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системой можно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренажная система для сбора воды, проникающей в первый от поверхности слой грунта или почву в зоне озеленения участка, устраивается в традиционной последовательности:

Галерея изображений

Фото из

Этап 1: Разработка траншеи и укладка геотекстиля

Этап 2: Укладка дрены и засыпка ее гравием

Этап 3: Оборачивание дренажного канала

Этап 4: Обратная отсыпка и планирование участка

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Дренажный колодец под ливневой трубойДренажный колодец под ливневой трубой

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Лоток линейного дренажа на бетонной подушкеЛоток линейного дренажа на бетонной подушке

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.

Бетонный лоток с решеткой из оцинкованной сталиБетонный лоток с решеткой из оцинкованной стали

Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Галерея изображений

Фото из

Устройство дренажной системы, предназначенной для понижения уровня грунтовой воды путем ее сбора и отвода к разгрузке, разрабатываем траншею. Глубина ее на 20 см ниже подошвы фундамента или выше водоупорного слоя

Дно траншеи засыпаем песком, трамбуем его и разравниваем так, чтобы в сторону приемного пункта (смотрового, коллекторного, поглощающего колодца) соблюдался уклон 2-3 см на погонный метр

Отсыпанное песком дно траншеи застилаем геотекстилем, укладываем дренажную трубу, оборачиваем ее и заполняем траншею сначала гравием, затем песком. Ливневку и дренаж можно прокладывать одновременно

Для приема и утилизации в грунт собранной грунтовой воды устраиваем поглощающий колодец из бетонных колец. Дно колодца должно быть заглублено в грунт с хорошей пропускной способностью ( в песок, гравийно-песчаные или щебенистые отложения)

Дно колодца застилаем геотекстилем, чтобы улучшить очищение сбрасываемой в грунт воды. Затем засыпаем песок и гравий, в общей сложности мощность грунтового фильтра должна быть не менее 1 м

В устроенный поглощающий колодец вводим дрену, а также трубы ливневой канализации

Дренажный трубопровод и ливневую канализацию засыпаем песком послойно

Траншеи заполняем песком послойно, не трамбуем его, а даем естественным образом усесть. Трассы систем отмечаем любым способом, чтобы не повредить во время производства других работ

Шаг 1: Разработка траншеи для устройства дренажа

Шаг 2: Засыпка песка на дно траншеи

Шаг 3: Укладка дренажной трубы в траншею

Шаг 4: Сооружение фильтрующего колодца

Шаг 5: Устройство грунтового фильтра в колодце

Шаг 6: Ввод трубопровода в поглощающий колодец

Засыпка траншеи с трубопроводом песком

Шаг 8: Планирование участка с подземными системами

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Закладка дренов с двойной перфорацией Закладка дренов с двойной перфорацией

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько .

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам , предназначенный для слива основного объема воды.

Поглотительный колодецПоглотительный колодец

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Система глубинного дренажа после укладкиСистема глубинного дренажа после укладки

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Выводы и полезное видео по теме

Видеосоветы для тех, кто решил самостоятельно заняться устройством дренажной системы на собственном дачном или садовом участке.

В ролике наглядно показано, как обустроить систему поверхностного водоотвода на участке:

Полезная видео-информация по организации дренажа вокруг жилого дома:

Зная правила установки дренажных систем и следуя вышеизложенным советам, сделать водоотвод на личном земельном участке не составит никакого труда. Если же возникнут сложности, можно обратиться к специалистам, и они профессионально помогут в решении проблем.

Вы задумались об устройстве дренажа вокруг дома? У вас остались вопросы после прочтения нашего материала? Задавайте их под статьей – мы постараемся максимально прояснить спорные моменты.

Или вы соорудили своими руками эффективную дренажную систему и хотите рассказать о своем опыте другим пользователям? Пишите свои рекомендации, добавляйте фото – новички в этом деле будут вам весьма признательны.

Отправить ответ

avatar
  Подписаться
Уведомление о
