Для чего нужен резистор – что это такое и для чего нужен, принцип работы, как определить мощность, расчет сопротивления и последовательное, смешанное, параллельное соединение

Содержание

для чего он нужен и где используется?

Резистор есть в каждом доме, да не один. Да, да, и в вашем тоже их предостаточно. Секрет в том, что любая электрическая схема содержит резистор.

Крошечный элемент играет огромную роль в работоспособности электроприбора. В чем же секрет детали?

Резистор — что это такое?

Электрический поток – вещь небезопасная и неудержимая. Но человечество научилось обманывать физические явления себе на благо.

Резистор используют подобно ловушке: он собственным сопротивлением удерживает электрический ток, делит и уменьшает напряжение.
Эти параметры прочно взаимосвязаны, потому благодаря регулированию силы сопротивления, можно получать необходимые параметры тока. Чем мы успешно пользуемся сегодня.

Для измерения силы сопротивления тока в резисторе используют физическую единицу – Ом.

На какие особенности обращать внимание при выборе?

выбор резистора по мощности

Различают множество видов таких приборов. Подбор резистора для конкретной цели зависит от сложности электрической цепи, прибора, параметра электрического тока и отрезком значений для его регулирования – снижения показателей. Существует 2 типа таких устройств – переменные и постоянные. Вместе с этим их разнообразие уже насчитывает более 10–15 видов моделей.

Главное типовое различие – постоянный или переменный поток напряжения.

Например, в схеме регулирования громкости звука всегда установлен переменный резистор. Он подстраивается под сокращение или нарастание напряжения и меняет силу сопротивления. От этого мы слышим громкий или тихий звук.

расчет резистора для светодиодаРасчет резистора для светодиода осуществляется на основании закона Ома и соответствующих формул для параллельного и последовательного подключения LED источников света.

Для определения параметров и характеристик таких радиодеталей отечественного и импортного производства используют кодовую маркировку с задействованием буквенных и цифровых обозначений.

В остальном резисторы отличаются по принципу работы, соединения, мощности, материалу-проводнику и качеству. Последнее — наиболее важный критерий. Профессионалы рекомендуют приобретать модели известных производителей, проверенные многолетней продажей на рынке. Также для выбора резистора необходимо учитывать:

  • значение необходимого сопротивления;
  • минимальную мощность рассеивания резистора.

Выбор резистора по мощности рекомендуется проводить с её запасом в 1–2 раза больше от расчетной. Правильно подобранный резистор – это отсутствие перегрева у самого устройства и близлежащих элементов схемы.
Он обеспечивает рассеивание и дробление энергии, постоянство удерживаемого потока. Появление помех в работе техники: шум, перегрев, скачки напряжения — означает, что резисторы не справляются с работой. Поспешите совершить диагностику и замену резисторов.

Области применения резисторов

резистор применениеРезисторы с каждым годом расширяют сферу влияния и использования. От низковольтных карманных приборов до высоковольтных промышленных агрегатов.

Встретить микроприбор можно в бытовых приборах, медицинском, техническом оборудовании, измерительных устройствах, системах автоматики, цепях питания, высокочастотных линиях, волноводах, робототехнике, автотранспортных технологиях, теле-, радио-, видеоаппаратуре и прочее.

ремонт импульсного блока питанияВо время самостоятельного ремонта импульсного блока питания следует сначала искать неисправности, связанные с предохранителем, а потом, в случае его рабочего состояния, искать пути решения проблемы отсутствия выходного напряжения.

Часто причиной поломки светодиодных ламп становится выход из строя блока питания, в других случаях ремонт таких источников света надо делать, исходя из обгоревшей проводки или проблем на плате. При этом полезным будет знать принцип действия таких распространенных микроустройств, как симисторы.

Существуют схемы, где используют резисторы в единичном порядке или устанавливают цельные конструкции из множества таких микроприборов. В заключение можно сказать, что резисторы еще долгое время будут занимать главенствующую нишу в построении электросхем.
Ведь высокий КПД, доступность, простота в эксплуатации, малогабаритность позволяют внедрить микроустройство в любую деталь.

Подробный рассказ на видео: почему так широко используют резисторы

Что такое резистор [подробная статья]

Резистор (от латинского «resisto», что означает «сопротивляюсь») – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. В отличие от активных элементов, пассивные не имеют возможности управлять потоком электронов.

В народе резисторы называют «резюками» или просто «сопротивление». Резисторы отвечают за линейное преобразование силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Резистор является одним из самых популярных компонентов и используется в большинстве электронных устройств.

Содержание статьи

Для чего нужен резистор в электрической цепи

Для чего нужен резистор

Наглядный пример работы резистора

С помощью резистора в электроцепи ограничивают ток, получая нужную его величину. В соответствии с законом Ома, чем больше сопротивление при стабильном напряжении, тем меньше сила тока.

Закон Ома выражается формулой U = I*R, в которой:

  • U – напряжение, В;
  • I – сила тока, А;
  • R – сопротивление, Ом.

Также резисторы работают как:

  • преобразователи тока в напряжение и наоборот;
  • делители напряжения, это свойство применяется в измерительных аппаратах;
  • элементы для снижения или полного удаления радиопомех.

Основные характеристики резисторов

Параметры, которые нужно учитывать при выборе резистора, зависят от характера схемы, в которой он будет использован. К основным характеристикам относятся:

  • Номинальное сопротивление. Эта величина измеряется в Ом, 1 кОм (1000 Ом), 1 МОм (1000 кОм), 1 ГОм (1000 МОм).
  • Максимальная рассеиваемая мощность — предельная мощность, которую способен рассеивать элемент при долговременном использовании. На схемах номинальную мощность рассеивания указывают только для мощных резюков. Чем выше мощность, тем больше размеры детали.
  • Класс точности. Определяет, на сколько фактическая величина сопротивления может отличаться от заявленной.

При необходимости принимают во внимание предельное рабочее напряжение, избыточный шум, устойчивость к температуре и влаге, коэффициент напряжения. Если деталь планируется установить в аппарат, работающий на высоких и сверхвысоких частотах, учитывают паразитную емкость и паразитную индуктивность. Эти величины должны быть минимальными.

Способ монтажа

По технологии монтажа резисторы разделяют на выводные и SMD.

Выводные резисторы

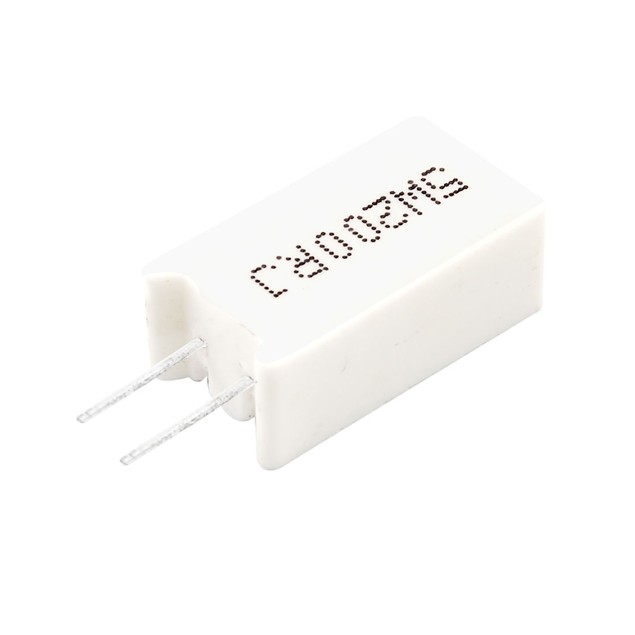

Радиальный выводной резистор фото

Радиальный выводной резистор

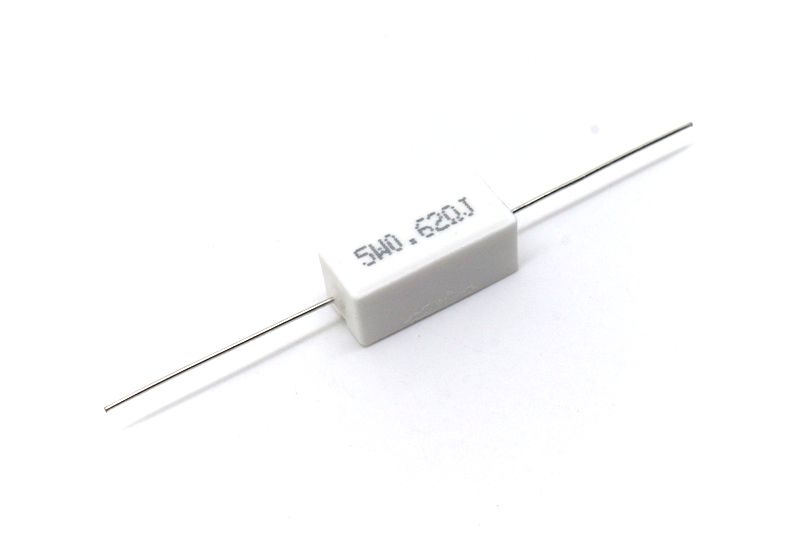

Аксиальный выводной резистор фото

Аксиальный выводной резистор

Предназначены для монтажа сквозь печатную плату. Выводы могут располагаться аксиально и радиально. Такие детали использовались в старой аудио- и видеоаппаратуре. Сейчас они применяются в простых аппаратах и в тех случаях, когда использование SMD-резисторов по каким-либо причинам невозможно.

Выводные резисторы по конструкции бывают проволочными, металлопленочными и композитными.

Из чего состоит резистор проволочного типа

В проволочных резисторах резистивным компонентом является проволока, намотанная на сердечник. Бифилярная намотка (двумя параллельными проводами, изолированными друг от друга, или обычным двужильным проводом) снижает паразитную индуктивность. К концам обмотки присоединяют выводы из многожильной меди или латунных пластин. Для защиты от влаги, механических повреждений и загрязнений, проволочные резюки покрывают неорганической эмалью, устойчивой к повышенным температурам.

Чем отличается металлопленочный резистор от проволочного

У металлопленочного резистора резистивным элементом является не проволока, а пленка из металлосплава. Резистивные компоненты (проволока или пленка) в резисторе изготавливаются из сплавов с высоким удельным сопротивлением: манганина, константана, нихрома, никелина.

SMD-резисторы

SMD-резисторы (или чип-резисторы) рассчитаны на поверхностный монтаж и выводов не имеют. Эти миниатюрные детали малой толщины изготавливаются прямоугольной или овальной формы. Имеют небольшие контакты, впаянные в поверхность. Их преимущества – экономия места на плате, упрощение и ускорение процесса сборки платы, возможность использования для автоматизированного монтажа.

SMD-резисторы изготавливают по пленочной технологии. Они могут быть тонко- и толстопленочными. Резистивную толстую или тонкую пленку наносят на изоляционную подложку. Подложка выполняет две функции: основания и теплоотводящего компонента.

Из чего делают чип-резисторы

Тонкопленочные элементы, к которым предъявляются особые требования по влагостойкости, изготавливаются из нихрома. При производстве толстопленочных моделей используются диоксид рутения, рутениты свинца и висмута.

Виды резисторов по характеру изменения сопротивления

Резисторы бывают постоянными и переменными. Постоянные имеют два вывода и стабильное сопротивление, отображенное в маркировке. В переменных (регулировочных и подстроечных) резисторах этот параметр меняется в допустимых пределах, в зависимости от рабочего режима.

В переменных резюках три вывода. На схеме указывается номинал между крайними выводами. Значение сопротивления между средним выводом и крайними регулируется путем перемещения скользящего контакта (бегунка) по резистивному слою. При этом сопротивление между средним и одним из крайних выводов возрастает, а между средним и другим крайним выводами – падает. При движении «бегунка» в другую сторону эффект обратный.

Что делают подстроечные резисторы

Они созданы для периодической подстройки, поэтому подвижная система рассчитана на небольшое количество циклов перемещения – до 1000.

Регулировочные резисторы рассчитаны на многократное использование – более 5 тысяч циклов.

Типы резисторов по характеру вольтамперной характеристики

По ВАХ резисторы разделяются на линейные и нелинейные. Сопротивление линейных резюков не зависит от напряжения и тока, а сопротивление нелинейных элементов меняется, в зависимости от этих (или других) величин. Малогабаритные линейные детали типа МЛТ (металлизированные лакированные термостойкие) используются в аппаратуре связи – магнитофонах и радиоприемниках.

Примером нелинейных резисторов может служить обычная осветительная лампочка, чье сопротивление в выключенном состоянии намного меньше, чем в режиме освещения. В фоторезисторах сопротивление меняется под действием света, в терморезисторах – температуры, тензорезисторах – деформации резисторного слоя, магниторезисторах – магнитного поля.

Виды резисторов по назначению

Резисторы по назначению разделяются на два основных типа – общего назначения и специальные. В свою очередь, специальные сопротивления делятся следующим образом:

  • Высокочастотные. Для чего нужны такие резисторы в электроцепях: благодаря низким собственным емкостям и индуктивностям, высокочастотные резисторы могут применяться в схемах, в которых частота достигает сотни мегагерц, они выполняют в них функции балластных или оконечных нагрузок.
  • Высокоомные. Величина сопротивления находится в диапазоне от нескольких десятков МОм до ТОм, величина напряжения небольшая – до 400 В. Высокоомные элементы работают в ненагруженном состоянии, поэтому большая мощность им не нужна. Их мощность рассеивания не превышает 0,5 Вт. Высокоомные резисторы служат для ограничения тока в дозиметрах, приборах ночного видения и других приборах с малыми токами.
  • Прецизионные и сверхпрецизионные. Эти устройства имеют высокий класс точности: допустимое значение сопротивления составляет 1% от номинального и менее. Для сравнения: у обычных резисторов допустимый диапазон составляет 5% и более. Прецизионные устройства используются в основном в приборах измерения высокой точности.

Шумы резисторов и способы их уменьшения

Собственные шумы резистивных элементов состоят из тепловых и токовых шумов. Тепловые шумы, спровоцированные движением электронов в токопроводящем слое, усиливаются при повышении температуры нагрева детали и температуры окружающей среды. При протекании тока генерируются токовые шумы. Токовые шумы, значение которых существенно выше тепловых, в основном характерны для непроволочных резисторов.

Способы борьбы с шумами:

  • Применение в схеме типов резисторов, в которых шумы невелики, благодаря технологии изготовления.
  • Переменные резисторы шумят больше постоянных, поэтому в схеме стараются использовать элементы с переменным сопротивлением минимального номинала или не применять их вообще.
  • Использование резюков с бОльшей мощностью, чем требуется по технологии.
  • Принудительное охлаждение элемента путем установки поблизости вентилятора.

Обозначение резисторов на схеме

Обозначение переменных, подстроечных и нелинейных резисторов на схемах:

Условное обозначение резистора на схеме – прямоугольник размерами 4х10 мм. На схемах значение сопротивления постоянного резюка менее кОма проставляется рядом с его условным обозначением числом без единицы измерения. При номинале от одного кОм до 999 кОм рядом с числом ставят букву «К», от одного МОм – букву «М». Характеристики резисторов указывают на их поверхности, для чего применяют буквенно-цифровой код или группу цветных полосок.

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом:

  • 25 Ом – 25 R;
  • 25 кОм – 25 K;
  • 25 МОм – 25 M.

Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например:

  • 0,25 Ом – R 25;
  • 0,25 кОм – K 25;
  • 0,25 МОм – M 25.

Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например:

  • 2,5 Ом – 2R5;
  • 2,5 кОм – 2K5;
  • 2,5 МОм – 2M5.

Производители в силу несовершенства производственной технологии не в состоянии на 100% гарантировать соответствие заявленного значения сопротивления фактическому. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±5%, ±10%, ±20%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

Допустимая погрешность, ±%

20

10

5

2

1

0,5

0,2

0,1

Буква

Русская

В

С

И

Л

Р

Д

У

Ж

Латинская

M

K

J

G

F

D

C

B

Цветовая маркировка резисторов с проволочными выводами

Для резисторов применяют цветовую кодировку, которая наносится 3, 4, 5, 6 цветовыми кольцами. Если кольца смещены к одному из выводов, то первым (с него и начинается расшифровка кода) считается кольцо, находящееся к выводу ближе всего. Если кольца расположены приблизительно равномерно, то следует помнить, что первое кольцо не делают серебристым или золотистым. В некоторых моделях чтение кода начинают с той стороны, где находятся парные кольца, отдельно стоящее кольцо обычно находится в конце шифра.

Таблица расшифровки цветовых колец

Цвет

Число

Десятичный множитель

Класс точности, %

Температурный коэффициент сопротивления

% отказов

Черный

0

1*100

-

-

-

Коричневый

1

1*101

1

100

1

Красный

2

1*102

2

50

0,1

Оранжевый

3

1*103

-

15

0,01

Желтый

4

1*104

-

25

0,001

Зеленый

5

1*105

0,5

-

-

Синий

6

1*106

0,25

10

-

Фиолетовый

7

1*107

0,1

5

-

Серый

8

1*108

0,05

-

-

Белый

9

1*109

-

1

-

Серебристый

-

1*10-2

10

-

-

Золотой

-

1*10-1

5

-

-

В четырехполосном коде первые две полосы означают два знака номинала, третья полоска – это десятичный множитель, то есть это степень, в которую нужно возвести число, обозначающее номинал. Четвертая полоска указывает класс точности элемента. В пятиполосном шифре третья полоса обозначает знак номинала, четвертая – десятичный множитель, а пятая – класс точности. Если присутствует шестая полоса, то она обозначает температурный коэффициент. Если же это кольцо шире остальных в полтора раза, то оно характеризует процент отказов.

В расшифровке кодов проволочных резисторов помогут удобные онлайн-программы. Тем более имеет смысл к ним обратиться при расшифровке кода SMD-резистора, поскольку существует несколько вариантов маркировок, с которыми самостоятельно разобраться будет очень непросто.

Виды соединения резисторов в электроцепи

Эффективная работа элементов электроцепи с резистором зависит от правильного выбора не только самого сопротивления, но и способа его соединения в цепи, который может быть последовательным, параллельным или смешанным.

Последовательное соединение

Последовательное соединение резисторов

Последовательное соединение резисторов

В такой схеме каждый последующий резистор подсоединяется к предыдущему, образуя неразветвленную цепь. Ток в последовательно соединенных «резюках» одинаковый, напряжение разное. Общее сопротивление нескольких последовательно расположенных «резюков» определяется очень просто – суммированием их номиналов.

Формула: Rобщ. = R1 + R2 +…+ Rn

Чем больше элементов в последовательной схеме, тем больше суммарное сопротивление.

Параллельное соединение

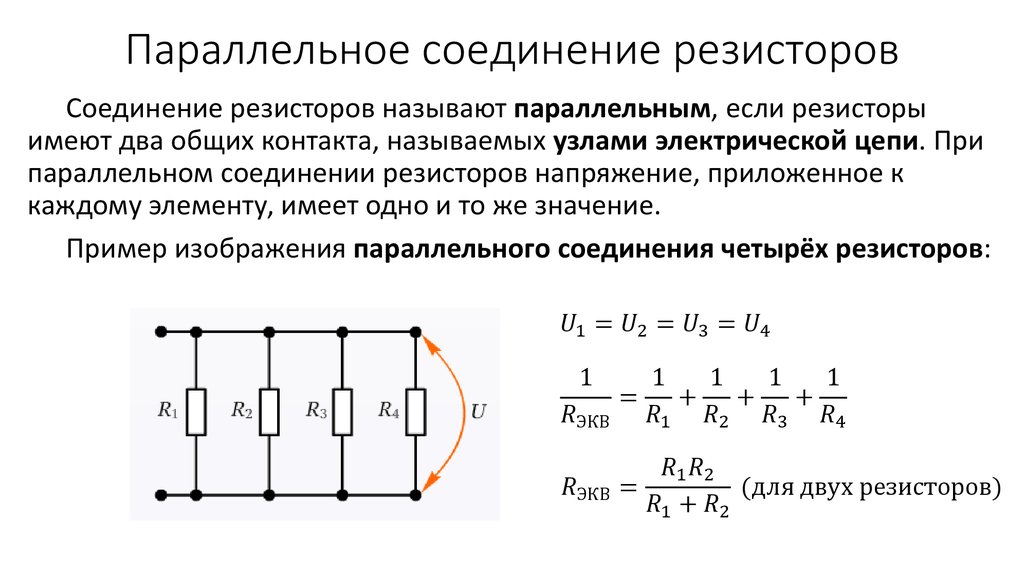

Параллельное соединение резисторов

Параллельное соединение резисторов

При параллельном соединении резисторы соединяются между собой вводами и выводами. Напряжение на этих элементах одинаково, а ток между ними распределяется. Чем больше ветвей образуется, тем больше вариантов протекания тока и тем меньше общее сопротивление.

Формула: Rобщ. = 1/R1 + 1/R2 +…+ 1/Rn

Смешанное соединение

Смешанное соединение резисторов

Смешанное соединение резисторов

При таком способе варианты соединения элементов комбинируют. Сопротивление каждого участка с определенным типом соединения рассчитывается по указанным выше правилам.

Соединение нескольких резисторов в одной схеме

Если у вас под рукой не оказалось сопротивления нужного номинала, то можно его получить при помощи правильного соединения нескольких резюков. Так, если вам нужно сопротивление 100 кОм, а есть две резистивные детали по 50 кОм, то их можно соединить последовательно и получить нужный результат. Сопротивление в 100 кОм можно получить параллельным соединением элементов по 200 кОм.

Видео: что такое резистор и как он работает


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Смешанное соединение резисторов

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Принцип работы резистора, что такое резистор и как он работает

Что такое резистор? Это элемент электрической сети, который ограничивает ток. Резистор — английское слово. В переводе на русский означает сопротивление.

Обозначение резистора на схемеОбозначение резистора на схеме

На рисунке показано простейшее обозначение резистора на электрической схеме. Справа в углу показаны реальные резисторы. Как видим, схематичное изображение сопротивления похоже на его реальную форму.

Изучение электротехники, радиодела начинается с закона Ома для участка цепи:

I = U/R, где

I – сила тока,

U – Напряжение,

R – Сопротивление.

Если по резистору течет ток силой 1 А, а напряжение на его концах равно 1 В, то говорят, что сопротивление равно 1 Ом.

Закон Ома для участка цепиЗакон Ома для участка цепи

В нижней формуле на рисунке показана зависимость сопротивления от удельного сопротивления — ρ, физических размеров резистора (L- протяженность в см, S – площадь поперечного сечения в см2). Как видим, чем длиннее проводник (резистор), тем больше его сопротивление. Чем больше S, тем меньше R. Надо отметить, что любой проводник имеет сопротивление.

Виды резисторов

Резисторы бывают трех видов:

  1. Постоянные – величина сопротивления у которых не меняется. Надо отметить, что небольшие изменения все-таки происходят из-за изменения температуры. Но эти изменения не существенны, так как не влияют на работу цепи.
  2. Переменные – их сопротивление меняется в определенных пределах. Например, реостаты. Когда мы вращаем ручку радиоприемника для изменения звука или перемещаем ползунок, мы меняем сопротивление цепи.
  3. Подстроечные — меняют величину при помощи винта. Делается это редко, для получения нужных параметров цепи.

Принцип работы резистора простым языком

Все электронные приборы состоят из радиодеталей, которые делятся на два больших типа: активные и пассивные.

Активные усиливают электрические сигналы. Слабый сигнал на входе управляет мощным на выходе. В этом случае коэффициент усиления больше единицы.

Резистор относится к пассивному типу деталей, у которого коэффициент усиления меньше единицы.

В советское время резисторы именовали сопротивлениями. В наши дни эти детали называют резисторами. Сделано это потому, что все детали, применяемые в электронике, обладают сопротивлением. Чтобы не путаться, активные сопротивления назвали резисторами.

Все проводники имеют сопротивление, которое считается вредным, так как это приводит к нагреву элемента по которому течет ток. К тому же теряется электрическая мощность. Сопротивление резистора является полезным. Он нагревается и выделяет тепло. На этом принципе работают нагревательные печки и лампы, применяемые в быту.

Принцип работы переменного резистора

Схема потенциометраСхема потенциометра

Поворотом ручки меняется длина резистора, и как результат сила тока. На рисунке показан переменный резистор с тремя выводами – потенциометр. Сопротивление между концами 1 и 3 меняется от 0 до максимума, в зависимости от положения ручки. Такая же картина между концами 2 и 3, но наоборот. То есть если сопротивление 1 – 3 растет, 2 – 3 уменьшается. Когда переменный резистор имеет два конца – имеем реостат.

На рисунке показан поворотный переменный резистор. Бывают также ползунковые, где движок перемещается по прямой. Поворотом ручки сопротивление меняется от нуля до максимума. Потенциометры широко применяются в аудиоаппаратуре.

ПотенциометрПотенциометр

Потенциометры утапливают в цилиндрические и параллелепипедные корпуса. Внутри корпуса имеется резистивный элемент подковообразной формы. По оси детали выходит металлическая ручка, поворотом которой меняется положение токосъемника, который расположен на противоположном конце.

Пластина токосъемника надежно прижата к резистивному элементу, за счет упругой силы. Ее изготавливают из стали или из бронзы. Напряжение подается на крайние концы потенциометра. За счет вращения ручки, токосъемник скользит по резистивному элементу, меняя напряжение между крайними и средним концами.

На рисунке показан проволочный потенциометр, у которого резистивный слой изготовлен из проволоки. Провод с высоким сопротивлением наматывается на подковообразный каркас. Затем контактная поверхность кольца шлифуется и полируется. Это делается для обеспечения надежности соединения ползунка с проводящим слоем.

Изготавливают также непроволочные потенциометры. В них резистивный слой нанесен на кольцеобразную или прямоугольную основу из изоляционного материала.

Принцип работы подстроечного резистора

После монтажа деталей электронного прибора, обычно его характеристики отличаются от номинальных. Для доводки показателей прибора применяют подстроечные резисторы. В принципе это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно отличаются от переменных резисторов. У них нет ручек, вращая которые изменяются. Вместо них отверстия под отвертку шлицевую или прямую.

Подстроечный резистор с крестовиковым шлицомПодстроечный резистор с крестовиковым шлицом

В процессе работы прибора, через некоторое время, его параметры меняются. Для привидения их к номиналу применяют подстроечные резисторы.

По типу перемещения ползунка бывают подстроечные резисторы с перемещением по прямой и с перемещением по окружности.

Для точной настройки параметров электронного прибора используют подстроечные резисторы с большим числом оборотов. В них изменение сопротивления от минимума до максимума осуществляется за несколько оборотов или даже за десятки оборотов подстроечного вала. В этих резисторах перемещение контакта происходит при помощи червячной передачи.

Принцип работы резистора печки автомобиля

Схема отопителя автомобиляСхема отопителя автомобиля

У обычной ВАЗовской печки четыре скорости. Как видим из рисунка скорость вращения мотора печки зависит от резисторов. Переключатель резисторов является переключателем скоростей отопителя. Для того, чтобы воздух, поступаемый в салон из печки был бы теплым, двигатель должен быть прогрет. Часто водители включают печку для охлаждения двигателя, в случае его перегрева.

Если не нужно нагревать салон автомобиля (в теплое время), то воздух нагнетается в салон напрямую, минуя радиатор печки, через фильтр отопителя. Для этого есть специальная заслонка, которая переключается из салона автомобиля водителем.

Зная схему подключения резистора печки, можно легко заменить это сопротивление, в случае выхода его из строя. Сделать это можно самостоятельно, а не платить большие деньги в автосервисе.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 5 из 5.

Применение резисторов в электрических цепях: работа резистора

Резистор это один из наиболее распространенных электрических элементов, широко используемых в радиоэлектронике. Любой, кто имеет дело с электросхемами или монтажом радиодеталей на печатную плату, должен знать, для чего нужен резистор, как отличить его от других деталей (например, светодиодов), как эти компоненты ведут себя в электрических цепях.

Нелинейные резисторные изделия

Нелинейные резисторные изделия

Что такое резистор

Резистор что это такое? Основным свойством данного типа радиоэлементов является наличие активного сопротивления электротоку. В отличие от реактивного, оно не скапливает энергию внутри, а передает ее в окружающее пространство. Это свойство и обусловливает принцип работы резистора. В некоторых источниках и схемах слово «сопротивление» применяется в качестве наименования этой детали.

Из чего состоит резистор? Устройство этого элемента довольно простое. Основной составляющей является проволочный или пленочный компонент с большим показателем удельного сопротивления. В его роли могут выступать металлические оксиды, никелин, нихром и некоторые другие материалы.

Конструкция детали

Конструкция детали

Принцип работы

Приобретая деталь, нужно понимать, как именно работает резистор. Любой проводниковый компонент имеет определенные особенности, обусловленные его внутренним строением. Когда электроток идет по проводнику, заряженные частицы, проходя через его структуру, теряют энергетический запас, отдавая его наружу и нагревая вещество. Известно, что величина напряжения равна произведению проходящего по проводнику тока и сопротивления материала, из которого он изготовлен. Что же делает резистор? Поскольку он содержит в себе компонент с очень высокой сопротивляемостью току, при прохождении последнего на элементе понижается напряжение, и происходит выделение некоторой части мощности в виде теплоты.

Виды резисторов

При выборе подходящей детали нужно не только знать, для чего нужны в цепи резисторы, но и иметь представление о типах этих компонентов. Помимо переменных и постоянных, существуют также нелинейные приборы, чей основной параметр – сопротивление (параметр нестабилен и меняется под действием некоторого фактора внешней среды, к примеру, лучей света, температуры или напряжения).

Постоянные резисторы

Эти компоненты характеризуются неизменным значением показателя сопротивления. В отношении вариантов исполнения эти изделия бывают разными: от крупногабаритных, рассеивающих значительную мощность, до миниатюрных smd-компонентов, но все их объединяет константность сопротивления.

Изображение постоянных резисторов на схемах

Изображение постоянных резисторов на схемах

Переменные резисторы

Здесь, напротив, значение сопротивления вариативно. В эту группу входят реостаты, регулирующие силу тока, и потенциометры, осуществляющие контроль напряжения. Также сюда относятся подстраивающиеся компоненты, снабженные специальными пазами. Для регуляции сопротивления в пазах надлежит проделывать манипуляции ключом, прилагающимся к прибору.

Типы переменных компонентов

Типы переменных компонентов

Термисторы

Данные компоненты имеют в себе полупроводниковые детали и отличаются зависимостью сопротивления от окружающей температуры. Эту зависимость характеризует тепловой коэффициент, демонстрирующий, насколько меняется сопротивление элемента при перепадах температуры. У обычных термисторных изделий оно снижается при потеплении, но есть еще позисторы, чья основная характеристика при увеличении температуры также повышается.

Варисторы

Благодаря зависимости от напряжения, их широко используют для защиты сети от резких перепадов и избыточных значений упомянутого параметра. Вследствие сильного снижения сопротивления при таком инциденте ток идет через него, обходя главную цепь и обеспечивая ей изоляцию.

Важно! Из-за того, что элемент принимает на себя большую мощность, после инцидента он зачастую приходит в негодность.

Фоторезисторы

Такие компоненты меняют значение своего ключевого параметра, когда на них падает свет. Работает для этой цели, как свет солнца, так и искусственное освещение, к примеру, от фонаря.

Тензорезисторы

В них используются очень тонкие проводниковые компоненты, подвергающиеся растяжке, из-за чего их сопротивление повышается. Применяются в разного рода датчиках и электронных приборах для измерения массы.

Полупроводниковые резисторы

В таких изделиях эксплуатируются свойства тех или иных полупроводниковых материалов – менять сопротивление под действием механического давления, влажности, температуры, освещенности или иного фактора. Используемые полупроводниковые компоненты подвергаются равномерной легировке примесями. Отдельные виды последних также позволяют изготавливать разные типы изделий.

Основные характеристики

Зная, для чего в цепи нужно сопротивление, можно приступить к выбору подходящего изделия для конкретного случая. Надлежит обращать внимание на такие параметры, как номинал сопротивления и категория точности. Последняя демонстрирует процент, на который реальное сопротивление может отличаться от указанного в ту или другую сторону.

Важно! Также нужно обращать внимание на показатели выделяемой на компоненте мощности. Целесообразно приобретать изделия с мощностным запасом не менее, чем в 20%.

Где и для чего применяются

Основная область применения резисторов – контроль показателя тока. Чтобы узнать показатель ограничительного сопротивления, пользуются формулой:

R=(U2-U1)/I,

где:

  • U1 – рабочий номинал контролируемого компонента,
  • U2 – напряжение на источнике питания,
  • I – номинал тока.

Среди других областей можно отметить задание электротока транзисторам. Балластные резисторы используют для поглощения избытка напряжения.

Резистор в цепи

Детали с постоянным сопротивлениям в отечественной номенклатуре обозначаются прямоугольником, внутри которого находится определенное число черт, положение которых соответствует определенному номиналу. В зарубежных схемах их символ имеет зигзагообразную форму.

Переменные варианты отличаются направляющейся к прямоугольнику сверху линией со стрелой. Она демонстрирует опцию регуляции сопротивления. Иногда выводы элемента нумеруют цифрами.

Фоторезистор иллюстрируется прямоугольной фигурой, заключенной в круг, к которой направляется пара стрел, обозначающих световые лучи. Остальные полупроводниковые изделия символизируются зачеркнутым косой чертой прямоугольником. Буква показывает, от какого параметра зависит сопротивление (t – температура, U – напряжение и так далее).

Важно! Несколько резисторных компонентов могут быть объединены в цепь параллельно или последовательно. В первом случае будет справедливым выражение: 1/R = 1/R1+ 1/R2 + … 1/Rn. Сопротивление такой композиции будет ниже, чем у элемента с самым низким номиналом. Во втором случае итоговый показатель для системы равен сумме сопротивлений всех входящих в нее элементов.

Номиналы

Типовые значения выпускаемых в продажу резисторных элементов подчиняются некоторому ряду номиналов, в основе которого лежит положение о том, что шаг между показателями закрывает разрешенную погрешность. Например, когда номинал изделия 10 Ом, а допустимая погрешность равна 10%, у резистора, идущего в ряду последующим, будет показатель в 12 Ом. Элементы объединяют в серии, для каждой из которых существует отдельный ряд номиналов.

Маркировка

Советские изделия маркируются буквами и цифрами. При этом небольшие номиналы (до ста Ом) демонстрируются буквами R или Е, а тысячи – буквой К. Например, 250R = 250 Ом, 2К3 = 2,3 кОм = 2300 Ом, К25 = 0,25 кОм = 250 Ом. Иногда цифробуквенные коды встречаются и на импортных изделиях, например, 4W – мощность в 4 ватта, 50R – сопротивление в 50 Ом. Все-таки чаще они маркируются цветными полосами.

Цветовая маркировка

Отдельные фирмы-производители располагают разными системами значений цветовых полос. Число таковых может быть от 3 до 6. Если под рукой нет инструкции от производителя, нужно посмотреть, сколько полос имеется на корпусе элемента, и по названию фирмы найти соответствующую таблицу в сети. Первой полосой нужно считать расположенную наиболее близко к выводу.

Чтобы предохранить цепь от скачков напряжения, важно знать, что такое резистор, и уметь подбирать подходящий для конкретного случая элемент. Важно также уметь правильно рассчитать номиналы резисторов для последовательного подключения в цепь.

Видео

Ответы@Mail.Ru: Для чего нужен резистор?

Чтобы создать сопротивление протекающему по цепи току, ограничить его. А оказывать сопротивление нужно, чтобы не расходовать слишком быстро запасы источника тока, ограничить потребляемую мощность. И второе — при протекании тока по резистору на нем создается напряжение, то есть перепад уровней электрического поля, это напряжение можно тоже использовать для питания других цепей, где нужно меньшее напряжение, чем было на цепочке из нескольких резисторов. Вот и всё 🙂

Для нормальной работы других элементов и выполнения прибором заданных функций

Примерно для того-же, для чего мобильный телефон подключается к розетке через специальное устройство, а не напрямую в 220V

Чтобы правильно распределить ток по электрическим цепям. Где надо — ограничить ток и т. д.

при помощи резисторов не только ограничивают но и делят ток протекающий по разным цепям, например для обеспечения требуемого режима транзистора, кстати у меня этих резисторов в сарае мешков 5 лежит- может кому нада

Чтобы создать сопротивление протекающему по цепи току, ограничить его. А оказывать сопротивление нужно, чтобы не расходовать слишком быстро запасы источника тока, ограничить потребляемую мощность. И второе — при протекании тока по резистору на нем создается напряжение, то есть перепад уровней электрического поля, это напряжение можно тоже использовать для питания других цепей, где нужно меньшее напряжение, чем было на цепочке из нескольких резисторов. Вот и всё 🙂

Что такое резистор и зачем он нужен. Часть 1

Резисторы на платеПриветствую, друзья!

Сегодня мы познакомимся ещё с одним «кирпичиком» электроники — резистором.

Мы не будем рассматривать все многообразие современных резисторов, но ознакомимся с принципом их действия.

И дадим кое-какие практические рекомендации применительно к компьютерам и периферийным устройствам.

Но сначала немного теории «на пальцах».

Проводники, полупроводники и диэлектрики

С точки зрения прохождения электрического тока (движения заряженных частиц) все вещества можно условно разделить на три большие группы — проводники, полупроводники и диэлектрики.

Проводники — это вещества, которые, в первом приближении, хорошо проводят ток, полупроводники — это вещества, которые плохо проводят ток, диэлектрики — не проводят ток вообще. Класс вещества определяется степенью сопротивление электрическому току.

Резисторы на платеСтепень сопротивления вещества определяется строением его молекул и наличием различного количества свободных заряженных частиц.

Меньше всего сопротивляются прохождению электрического тока проводники, больше всего —  диэлектрики.

Таблица веществ и сопротивленийБольшинство металлов и их сплавов являются проводниками.

Проводники используются для доставки электрической энергию от генератора к потребителю.

Чтобы энергия доходила без больших потерь, необходимо, чтобы проводники (провода и кабели) обладали низким сопротивлением. Лучшими проводниками являются серебро, медь и алюминий.

P-N переходПолупроводники в чистом виде плохо проводят электрический ток.

Но при добавлении определенных веществ в них появляется избыток заряженных частиц того или иного знака (p – положительно заряженных частиц и n – отрицательно заряженных).

При соединении двух полупроводников  различного знака получается такая фундаментальная вещь как p-n переход.

P-n переход является основой большинства полупроводниковых приборов (диодов, транзисторов и т.п.)

материнская платаВ компьютере присутствуют и проводники, и полупроводники, и диэлектрики.

Так, например, материнская плата вашего компьютера сделана из диэлектрического материала (стеклотекстолита), на поверхности которого расположены медные проводники, к которым припаяны различные детали.

Процессор вашего компьютера содержит в себе несколько миллионов полупроводниковых транзисторов.

Кроме того, на плате полно отдельных (дискретных) диодов, транзисторов, конденсаторов и резисторов.

Что такое резистор

Резисторы на платеРезистор — это электронная деталь (условно относящаяся к классу проводников), обладающая сопротивление электрическому току.

В электронной технике очень часто надо внести в электрическую цепь не просто сопротивление, но сопротивление определенной величины.

Чем больше сопротивление электрической цепи, тем меньше соответствии с законом Ома ток в ней  при том же напряжении:

I = U/R, где I – электрический ток, U – напряжение, R – сопротивление

Если ток представить в виде движения стада животных, то пастух будет представлять собой напряжение. Сопротивлением в этом случае будет выступать нрав животных. Стадо можно заставить двигаться быстрее (увеличить силу тока), если пастух начнет щелкать бичом (поднимется напряжение).

Резисторы на платеТок (сила тока) измеряется в амперах, напряжение — в вольтах, сопротивление – в омах.

Все эти единицы названы в честь физиков Анри-Мари Ампера, Алессандро Вольты и Георга Ома.

Резисторы могут иметь сопротивление от долей Ома до десятков и сотен Мегом (миллионов Ом). Электрическая лампочка накаливания – это, по существу, также резистор, обладающий сопротивлением в несколько десятков или сотен Ом (в зависимости от мощности лампы).

Постоянные, переменные и подстрочные резисторы

Устройство резистораПостоянный резистор — это деталь с двумя выводами, которая вносит в электрическую цепь постоянное сопротивление.

Постоянный резистор представляет собой стержень из диэлектрического материала (чаще всего из керамики) на поверхности которой нанесена токопроводящая пленка из углерода или металлического сплава.

На торцы стержня плотно насажены «чашечки», переходящие в проволочные выводы. Чем тоньше плёнка, тем больше сопротивление.

На поверхность стержня могут наноситься канавки, увеличивающие сопротивление. Резистор с небольшим значением сопротивления может представлять собой керамическое основание с намотанным на него тонким проводом.

Для защиты резистивного слоя сверху наносится слой компаунда или лака, поверх которого наносится буквенно-цифровая маркировка или маркировка в виде нескольких цветных колец.

Резисторы на платеРаньше выводы резисторов в большинстве случаев были медными. Теперь же часто основу этих выводов составляет железо (которое дешевле меди).

Устройство переменного резистораОчень часто возникает задача изменить вносимое в электрическую цепь сопротивление. Это задачу выполняют переменные или подстроечные резисторы, у которых три (или более) вывода.

Переменные резисторы отличаются тем, что токопроводящий слой на них нанесен виде подковы, к концам которой подключены два неподвижных вывода.

Третий вывод – подвижный — скользит по подкове, поэтому при перемещении его сопротивление между ним и крайними выводами меняется.

Подстроечный резисторПоложение подвижного вывода можно менять посредством соединенной с ним вращающейся рукоятки.

Подстроечный резистор отличается от переменного тем, что в нем труднее повернуть рукоятку.

Часто в рукоятке подстроечного резистора делают прорези под шлиц отвертки.

Иногда после регулировки электрической схемы рукоятку заливают компаундом или полиэтиленом —  чтобы невозможно было ее повернуть и сбить настройку.

Резисторы на платеКстати, регулятор громкости в ваших настольных акустических системах – это переменный резистор.

SMD резисторы

SMD резисторы конденсаторы транзисторыЕсли посмотреть на материнскую плату компьютера, можно увидеть другое конструктивное исполнение резисторов (и других деталей тоже). Это SMD (Surface Mounted Device) исполнение, предназначенное для монтажа на поверхность платы.

Традиционный резистор с проволочными выводами монтируется «через отверстие» (through hole).

При этом SMD резисторы выглядят в виде «кирпичиков» различного размера без проволочных выводов. Выводами в этом случае является торцы кирпичика, покрытые припоем.

Резисторы на платеПри использовании SMD компонентов увеличивается плотность монтажа, уменьшаются размеры изделий, и в плате не нужно сверлить сотни отверстий.

Кроме того, из-за отсутствия длинных проволочных выводов уменьшается паразитная емкость и индуктивность резистора, что улучшает характеристики устройства в целом.

Размеры и мощность SMD резисторовВыбор необходимого типоразмера SMD осуществляется исходя из необходимой рассеиваемой мощности. Здесь действует та же физика: чем больше размер, тем большую мощность может рассеивать резистор. Типоразмеры SMD резисторов и рассеиваемая мощность приведены в таблице.

Конструктивно SMD резистор представляет собой кусочек из той же керамики в виде параллелепипеда с нанесенной на его поверхность резистивной пленкой. Толщина и состав резистивных пленок могут быть различными.

Условно SMD резисторы разделяют на толстопленочные (10-70 микрометров) и тонкопленочные (единицы микрометров и менее), которые различаются технологией производства. Резистивные пленки могут быть из нихрома, нитрида тантала, оксида свинца и других материалов. Точная подстройка номинала резистора осуществляется с помощью луча лазера.

Сверху резистивный слой защищен защитным слоем с нанесенной на нем маркировкой.

Резисторы на платеСуществует SMD резисторы с нулевым сопротивлением, которые используется в качестве перемычек.

Тепловое действие электрического тока

При прохождении через проводник электрический ток оказывает тепловое действие — проводник нагревается. Степень нагрева определяется величиной тока и сопротивлением в соответствии с законом Джоуля-Ленца.

Q = I²*R*t, где Q – количество теплоты, I – сила тока, R – сопротивление, t — время

ПаяльникНа этом принципе работают паяльники и всякого рода нагреватели.

Заканчивая первую часть статьи, отметим, что и «обычный» резистор в электронной схеме тоже в той или иной мере нагревается.

Через резисторы могут проходить различные токи, поэтому на них может рассеиваться различная мощность.

Тепловая мощность рассеивается в виде излучения. Интенсивность излучения определяется в том числе и площадью поверхности излучения.

Поэтому, чтобы рассеять бОльшую мощность, требуется бОльшая поверхность излучения, и, соответственно, бОльшие габариты резистора.


Потенциометр (резистор) — Википедия

Материал из Википедии — свободной энциклопедии

Потенциометр.

Потенцио́метр — жаргонное название переменного резистора, включенного как делитель электрического напряжения. Под потенциометрами, как правило, подразумевают резисторы с подвижным отводным контактом (движком). С развитием электронной промышленности помимо «классических» потенциометров появились также цифровые потенциометры (англ.)русск.. Такие потенциометры, как правило, представляют собой интегральные схемы, не имеющие подвижных частей и позволяющие программно регулировать собственное сопротивление с заданным шагом.

Большинство разновидностей переменных резисторов могут использоваться как в качестве потенциометров, так и в качестве реостатов, разница в схемах подключения и в назначении (потенциометр — регулятор напряжения, реостат — силы тока).

Потенциометры используются в качестве регуляторов параметров (громкости звука, мощности, выходного напряжения и т. д.), для подстройки внутренних характеристик цепей аппаратуры (подстроечный резистор), на основе прецизионных потенциометров построены многие типы датчиков углового или линейного перемещения.

  • Резисторы : справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Патрусевич и др. ; под ред. И. И. Четверткова и В. М. Терехова. — 2-е изд., перераб. и доп. — М. : Радио и связь, 1991. — 528 с. — ISBN 5-256-00374-7.
  • Справочник по элементам радиоэлектронных устройств / под ред. В. Н. Дулина, М. С. Жука. — М.: Энергия, 1978.
  • ГОСТ 10318-80 «Резисторы переменные. Основные параметры»

Добавить комментарий

Ваш адрес email не будет опубликован.
