Длина деревянных балок перекрытия: Утепление цоколя на винтовых сваях пеноплексом

Типы деревянных перекрытий, балок и ферм

Компания «Стройгрупп» разработала уникальную технологию по производству и строительству большепролетных конструкций из сухой строганной доски шириной до 30-ти метров без опорных колонн. Несущие способности древесины творят чудеса по гибкости и по эксплуатационной надежности конструкций. Мы производим мощные деревянные балки и деревянные фермы перекрытия. Балки и фермы перекрытия из дерева обеспечивают не только прочность горизонтальной конструкции. Перекрытие предназначено для придания жесткости всему зданию.

Деревянные балки перекрытия как правило изготавливаются следующих размеров 4, 6, 8, 9, 10, 12, 15 метров.

Деревянные фермы перекрытия как правило изготавливаются следующих размеров 6, 8, 10, 12, 15, 18, 20  метров.

Наши технологии позволяют изготавливать фермы большой длины: 20, 22, 24, 25, 28, 30 метров.

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны.

По назначению деревянные перекрытия бывают следующих типов:

• чердачные перекрытия,
• межэтажные перекрытия,
• цокольные перекрытия
• подвальные перекрытия.

По типу конструкции перекрытия можно разделить на следующие типы:

• деревянные балки перекрытия;
• деревянные фермы перекрытия.

По типу материала деревянные балки можно разделить на следующие группы:

• деревянные балки и фермы из цельной древесины;
• деревянные балки и фермы из клееной древесины.

Преимущества современных деревянных балок и ферм

Использование современной технологии и собственных разработок позволяют изготовить несущие стропильные конструкции из дерева, способные выдерживать большую нагрузку.

Преимуществом нашей технологии производства балок и ферм является:

• полное отсутствие напряжений в брусе,
• невозможность  появления трещин,
• высокая точность размеров
• низкий вес конструкций;
• высокая прочность;
• длительный срок эксплуатации.

Из такого материала получаются высококачественные  стропильные системы,  используемые при строительстве крыш.

С помощью дерева можно перекрывать даже достаточно большие пролеты – деревянные фермы для крыши позволяют без проблем перекрыть пролет около 30 м. Возможность перекрытия больших площадей открывает максимум архитектурных возможностей перед застройщиком. В качестве материала для изготовления деревянных балок перекрытия применяют хвойные породы древесины, очищенные от коры и антисептированные в обязательном порядке.

Преимущества деревянных ферм перекрытия с большими пролетами

Преимущества деревянных ферм с большим пролетом:

• высокая жесткость ферм;
• низкий вес конструкции;
• возможность сборки на земле;
• низкий уровень деформации;
• возможность использования в дизайне помещений;
• возможность перекрывать большие пролеты без дополнительных опор;
• привлекательный внешний вид;
• снижение нагрузки на стены и фундаменты;
• экономия средств на строительстве;
• возможность проведения ремонтов;
• высокая скорость монтажа,
• монтаж без дополнительных машин и механизмов.

Для возведения деревянных конструкций с большими пролетами необходимо точно рассчитать все нагрузки на балки и фермы перекрытия, а также их сечение. В индивидуальном строительстве основой большинства крыш выступает стропильная система из дерева. Кровля каждого строения имеет свои особенности и конфигурацию, поэтому и опорные балки могут быть нестандартных размеров и изготавливаются из досок и бруса.

Применение деревянных балок и ферм перекрытия большой длины

Деревянные балки и фермы с большими пролетами могут использоваться при строительстве следующих зданий:

• кровля ангаров с большими пролетами
• крыши теннисных кортов,
• крыши ФОКов и других спортивных помещений
• животноводческие фермы
• кровля складских комплексов
• крыши автомоечных станций
• конюшни и манежи
• кровля выставочных павильонов
• крыши офисных и производственных помещений
• кровля бассейнов

Деревянные фермы длиной до 30 метров от производителя

Наши технологии позволяет проектировать и изготавливать следующие виды деревянных балок перекрытия:

• деревянные стропильные балки длиной 4 — 6  метров
• деревянные стропильные балки длиной 6 — 8  метров
• деревянные стропильные балки длиной 8 — 10  метров
• деревянные стропильные балки длиной 10 — 12  метров

Наши технологии позволяет проектировать и изготавливать следующие виды деревянных ферм перекрытия:

• деревянные стропильные фермы длиной 10 — 12  метров
• деревянные стропильные фермы длиной 14 — 18  метров
• деревянные стропильные фермы длиной 20 — 24  метров
• деревянные стропильные фермы длиной 26 — 30  метров

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции. Использование наших деревянных ферм и балок позволяет существенно снизить затраты на возведение здания.

Для того чтобы заказать стропильную ферму, Вам достаточно передать на эскизный проект или просто представлять размеры и тип кровли. Проектирование, расчет и макетирование выполнят наши специалисты. Мы производим деревянные балки перекрытия длинной 4, 6, 8, 10, 12 метров и деревянные фермы длиной: 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 метров.  Деревянная ферма возводится в кратчайшие сроки в Ростове-на-Дону и всей России, так как элементы конструкции изготавливаются на производстве и проводится точная нумерация каждой детали. На строительной площадке наши деревянные фермы собираются как конструктор.

Мы производим деревянные балки и фермы перекрытия на собственном производстве и отправляем  в города: Ростов, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Махачкала и другие города России.

Вас также могут заинтересовать

Деревянные перекрытия

Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений. По типу конструкции перекрытия, применяемые в индивидуальном строительстве можно разделить на две группы:

1. балочные – состоят из несущего элемента (балки) и заполнителя, обеспечивающего тепло- и звукоизоляцию.
2. безбалочные – выполняемые из готовых плит или панелей.

Каждая конструкция имеет свои достоинства и недостатки, для того чтобы сделать правильный выбор следует знать достоинства и недостатки обеих.

Перекрытия, выполненные из дерева, – самая используемая конструкция в частном домостроении. При строительстве деревянного или каркасно-щитового дома другие виды перекрытий просто не рассматриваются, а обустройство деревянных балочных перекрытий в домах с кирпичными или блочными стенами может быть одним из возможных вариантов.

Относительно низкая стоимость пиломатериалов и простота монтажа деревянных перекрытий делает их абсолютным лидером в строительстве своего дома. Но дерево, как вы знаете, обладает и массой недостатков, которые выставляют некоторые ограничения при его использовании.

Деревянные балки нельзя использовать, если длина перекрываемого межэтажного пролёта превышает 5 метров. Для чердачных перекрытий (при неэксплуатируемом чердачном помещении) ширина пролёта не должна превышать 6 метров. Однако, эти ограничения касаются только балок из цельного дерева, т.к. в данное время использование технологий склеивания или изготовления сборных деревянных конструкций полностью снимает такое ограничение.

В связи с тем, что деревянные конструкции в условиях повышенной влажности могут подвергаться гниению, их не рекомендуется использовать между жилым этажом и подвальными или цокольными помещениями. Кроме того, горючесть деревянных балок ограничивает их использование при перекрытии пожароопасных сооружений, таких как гараж или мастерская.

Для деревянных перекрытий главным условием долговечности является отсутствие повышенной влажности. Иногда при разборке зданий возрастом более 80 лет с удивлением обнаруживается, что деревянных балок практически не коснулось время и они готовы служить дальше.

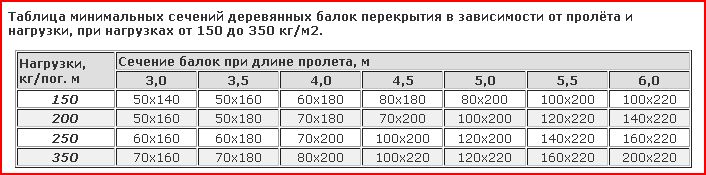

Для того чтобы правильно рассчитать и смонтировать перекрытия с деревянными балками необходимо соблюдать некоторые правила. Основное – это соблюдать шаг и размеры балок применительно к расчётной нагрузке. Нагрузки эти рассчитаны задолго до нашего появления и напечатаны в виде таблиц во всякого рода строительных книгах. По следующей таблице можно выбрать сечение и шаг балок применительно к длине перекрываемого пролёта.

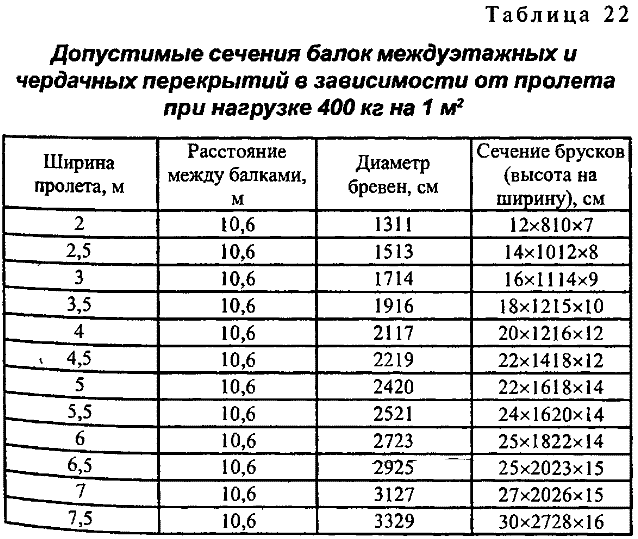

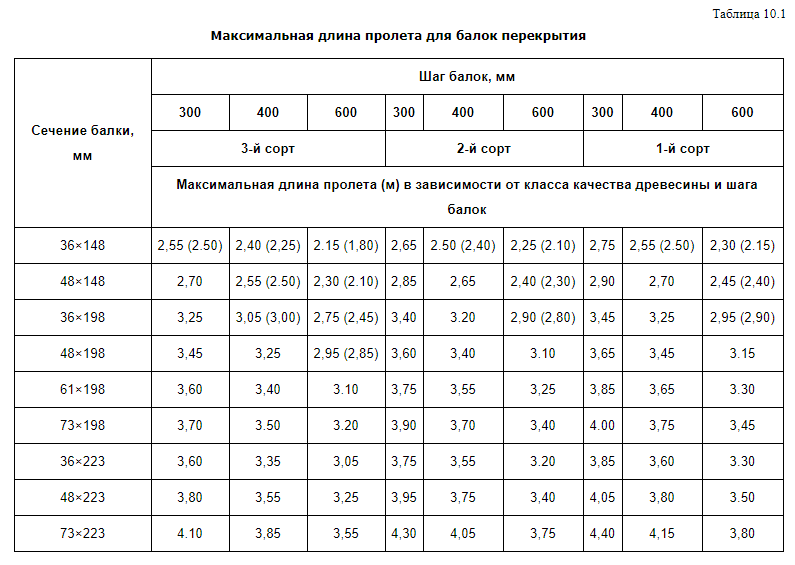

Пользоваться такой таблицей очень просто: если расстояние между несущими стенами по вашим замерам равно 5 метрам, а размеры балки, купленной вами, равны 80×180 мм, то расстояние между осевыми линиями уложенных балок должно быть не более 85 см для чердака или 55 см для межэтажного перекрытия.

При выборе расстояния между балками, необходимо учитывать размеры утеплителя, который будет уложен в межбалочное пространство, а также толщину досок для напольного покрытия. Например, если вы настелите пол доской толщиной 25 мм на балки, уложенные с шагом более 50-ти см, то доска возможно будет прогибаться под вашим весом, не говоря уже о мебели и стайке танцующих гостей. После того, как вы определились с межбалочным шагом, можно приступать к монтажу деревянных перекрытий.

Монтаж деревянных перекрытий

Перед укладкой балки надо высушить, а также обработать антисептическими и огнеупорными растворами. Использовать влажные балки нельзя, т.к. это может привести к их прогибу. Поэтому пиломатериал желательно купить заранее и уложить его в штабеля для просушки, перекладывая каждый ряд рейками для лучшей вентиляции и при этом следить за прямолинейностью. Использовать древесину можно, когда её влажность не будет превышать 15-20%.

Дальнейшая работа по установке деревянных перекрытий будет зависеть от материала стен дома и функции, возложенной на само перекрытие (чердачное, межэтажное, цокольное или мансардное).

Деревянные перекрытия с включением в конструкцию стропильной фермы

Самая простая и, соответственно, экономная технология – это когда при установке чердачных или мансардных перекрытий балка перекрытия включается в общую конструкцию стропильной фермы.

В этом случае сечение балки выбирают так, чтобы расстояние между балками было одинаковым с расстоянием между стропилами будущей кровли. При этом стропилины крепятся к краям балок, выступающих за внешние границы стены на длину свеса будущей крыши.

При креплении таких ферм на деревянные или каркасные стены используются специальные металлические изделия в виде оцинкованных уголков и хомутов. Балки укладываются прямо на стену и не требуют никакой защиты в виде гидроизоляции, по причине одинаковости материала самих стен и балок.

При установке на кирпичные, бетонные или стены из ячеистых блоков в местах соприкосновения стены и деревянного перекрытия балку обязательно следует защитить, обмотав двумя слоями рубероида.

Укладывать балки прямо на блоки из ячеистого бетона не советуют сами производители блоков, так как плотности этого материала может не хватить и балка со временем может продавить блок, да и способы крепления к блоку не очень надёжные. В таком случае для надёжного крепления балки к стене последний ряд можно выполнить кладкой из кирпича или соорудить монолитный пояс.

Часто используется способ, где балки с помощью метиз-уголков крепятся к доске, которая в свою очередь укладывается на стену, изолированную гидроизолом, и прикручивается к стене при помощи анкеров или заранее заложенных в кладку металлических шпилек с нарезанной резьбой.

Крепление такой конструкции к стенам надо продумать основательно, так как бывали случаи, когда беспечность строителей в этом вопросе приводила к тому, что крыша съезжала с места под воздействием даже не самого сильного ветра.

Деревянные перекрытия без включения в конструкцию стропильной фермы

Такой способ используется, когда перекрытия монтируются отдельно от стропильной системы. При монтаже балок на деревянные или каркасные стены применяются специальные металлические изделия, или балка устанавливается в специально подготовленное в стене гнездо.

В стенах из кирпича, бетона или блоков необходимо сделать гнезда, в которые лягут деревянные балки, которые перед укладкой необходимо подготовить:

•  торцы балок запилить под углом 60°;
• обработать антисептическими и огнеупорными растворами;
•  как можно плотнее обернуть двумя слоями рулонного гидроизоляционного материала (рубероид, гидроизол).

Между торцем балки и задней стенкой гнезда необходимо оставить воздушный зазор, величиной 3-5 см, который будет обеспечивать вентиляцию древесины. После укладки боковые и верхнюю стороны балки заделывают раствором.

По противопожарным нормам элементы деревянных прекрытий необходимо располагать не ближе 40 см от внутренней поверхности ближайшего дымохода. Однако, это не всегда возможно. В таком случае балку, обходя дымоход врубают со смещением в ригель. Такие балки желательно выбирать большего сечения, чем остальные или сокращать расстояние между ними.

Также не рекомендуется укладывать крайнюю балку в кирпичных, каменных и подобных им зданиях вплотную к стене. В таком случае зазор между стеной и балкой нужно сделать не менее 5 см и заложить утеплителем.

Закладка утеплителя в деревянные перекрытия

Утепление деревянных перекрытий может происходить с применением различных теплоизолирующих материалов. К великой радости застройщика на рынке предоставлен широкий асортимент. Выбор материала утеплителя и его компоновки зависит от функции перекрытия (межэтажное, чердачное, подвальное) и финансовых возможностей хозяина.

Структура слоёв снизу вверх межэтажного перекрытия:

1. отделка потолка;
2. щиты наката, или материал удерживающий утеплитель;
3. пароизоляция;
4. утеплитель;
5. пол.

Для отделки потолка могут использоваться: гипсокартон, сайдинг, натяжные потолки, штукатурка по деревянной обрешётке, фанера, вагонка.

Щиты наката выполняются из досок. Для этого сбоку балки прибивается черепной брусок, на который укладываются и прибиваются обрезки досок. Есть ещё вариант – к балкам шурупами снизу прикручиваются доска или OSB-плита.

Сооружение удерживающего барьера для утеплителя требуется при использовании утепляющего материала с относительно большим весом (керамзит, опилки, солома или шлак). При использовании лёгких рулонных утеплителей или прошитых матов (минеральная вата, стекловата и т.п.) достаточно натянуть пароизоляцию на тканевой основе или ограничить проседание утеплителя натянутым капроновым шпагатом.

Укладка слоя пароизоляции – обязательная процедура, она предотвращает проникновение влаги в утеплитель, в результате чего материал утеплителя не теряет своих качеств, а деревянные перекрытия не подвергаются гниению.

Покрытие пола зависит от наличия или отсутствия жилых помещений на верхнем уровне, а также их функций. Если сверху планируется просто чердак оборудование пола вообще не обязательно.

А если на верхнем уровне должно быть помещение с повышенной влажностью (ванная, душ), то нужно будет уложить черновой пол из обрезной доски или OSB-плиты. Далее сделать гидроизоляцию и цементно-песчаную стяжку. И только потом уложить на пол керамическую плитку.

Столы для перекрытия балок | Калькулятор

Часть 3 Проектирования жилых домов

На этой странице мы объясним, как читать и проектировать таблицы пролета балок перекрытия. Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

Если вы только начинаете, вы можете перейти на страницу балок, поскольку мы расширим представленный там пример дизайна дома.Или даже вернитесь на страницу проектирования жилых домов, которая объясняет основную структуру дома.

Или посмотрите карту сайта с обучающими материалами «Создай свой собственный дом».

Использование таблиц пролета балок перекрытия

Продолжая часть 2: Таблицы пролета деревянных балок для проектирования жилых домов, мы как раз собирались сделать наш дом шире. Как только мы выйдем за пределы допустимых пролетов для балок перекрытия (как показано в таблицах пролетов балок перекрытия), нам понадобится какая-то опора под этими балками пола.

Эта опора может иметь форму несущей стены. Стена может быть либо конструкционным бетоном надлежащего размера, либо стеной из бетонных блоков, либо стеной с деревянным каркасом. Мы обсудим эти возможности позже. А пока мы рассмотрим возможность поддержки балок перекрытия балкой перекрытия.

Самый широкий пролет в таблице пролета балок перекрытия в Части 2 этого учебного модуля показал, что перекрытия перекрытия могут занимать 17 футов 2 дюйма, если они имеют размер 2 X 12 с шагом 12 дюймов. (по центру). Давайте расширим наш дом за пределы этих 17 футов 2 дюйма до 24 футов в ширину.Таким образом, размеры дома теперь будут 24 ‘X 13’.

Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто перемещать балки пола в противоположном направлении (ищем пиломатериалы размером 13 футов), но для нашего примера мы собираемся сохранить балки пола. работает в том же направлении. Теперь на высоте 24 фута мы вышли за пределы возможностей нашей таблицы в предыдущем примере. Таким образом, нам придется разместить деревянные балки перекрытия (или аналогично балки потолка) по всей ширине дома, чтобы поддержать балки пола.На рисунке ниже показано, как это будет выглядеть в плане.

Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной фундаментной стеной). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

Теперь вопрос в том, насколько большой должна быть центральная балка перекрытия? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, а просто найдите ответ в таблице пролета балок.Существует множество таблиц пролета балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В таблице ниже показана выдержка из таблицы максимального пролета для сборных балок перекрытия из пихты Дугласа для поддержки не более одного этажа. Для всех пород древесины существует несколько таблиц пролета балок.

Образец таблицы пролетов перекрытия

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

В этой выдержке из таблицы пролета показаны два возможных размера сборных балок перекрытия (2 X 10 и 2 X 12).В полной таблице указаны другие размеры пиломатериалов. Он также показывает максимум, на который балка может пролететь различное количество таких деревянных частей, собранных вместе (это обозначается трехслойной, четырехслойной и пятислойной). Трехслойный слой 2 х 10 будет означать, что три 2 х 10 соединены бок о бок с их широкими секциями, идущими параллельно друг другу.

Поддерживаемая длина, показанная вдоль крайней левой стороны стола, представляет собой общую длину балок перекрытия, которые должны поддерживаться по обе стороны от балки перекрытия, деленную на два.В случае нашего примера дома ширина дома составляет 24 фута, поэтому для дома потребуется 24 фута ширины балок. Разделив на два, мы получим 12 футов поддерживаемой длины. Итак, мы прочитаем по строке таблицы для 12 футов поддерживаемой длины.

Поскольку длина дома 13 футов, мы ищем запись в таблице для застроенной балки перекрытия, которая может перекрывать 13 футов. Мы также, вероятно, захотим построить балку наименьшего размера, которая будет соответствовать этому требованию, поскольку она будет наименее дорогостоящей. Посмотрите в таблице вдоль ряда для 12 футов поддерживаемой длины.Вы увидите, что 4-слойный, 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки по обе стороны от него.

Где искать столики

Лучшее место, чтобы забрать пролетные столы — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.

Переход от расчета балок к опорам балок

Итак, теперь у нас есть балки перекрытия подходящего размера и балки перекрытий подходящего размера для нашего дома размером 24 на 13 футов. Наша балка перекрытия может перекрывать максимум 13 футов.В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок пола составляет 14 футов 7 дюймов (при использовании 5-слойной 2 X 12). Что, если нам нужно пролететь больше, чем это?

Допустим, размер нашего дома составляет 24 на 26 футов. Теперь нам нужно поддержать центральную балку перекрытия стойками. Как правило, в подвалах эти столбы будут из конструкционной стали, бетона или сборных деревянных столбов, сделанных из кусков пиломатериалов стандартных размеров (2 дюйма), прибитых вместе друг к другу.

Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы приспособиться к любому движению почвы или оседанию здания после установки.

Наш каркас пола дома 24 ‘X 26’, балки перекрытия и столбы теперь будут выглядеть так, как показано на рисунке ниже. На изображении ниже не показано, что балка перекрытия также поддерживается на концах внешними конструктивными стенами подвала.

Если используются сборные деревянные столбы, ширина столба должна соответствовать ширине балки, которую она поддерживает. В нашем примере выше мы используем 4-слойный пиломатериал размером 2 X 12. 2 «X 12» — это размер чернового пиломатериала перед тем, как он будет пропущен через строгальный станок на лесопилке.После того, как он пройдет через строгальный станок, он будет 1-1 / 2 «X 11-1 / 4» (так что да, 2 X 12 не имеет размеров 2 «X 12»). Это означает, что наши 4-слойные 2 X 12 будут иметь ширину 4 X 1-1 / 2 дюйма или 6 дюймов. Следовательно, стойка для поддержки этой застроенной балки перекрытия должна быть 6 дюймов на 6 дюймов. Для создания таких столбов мастера обычно прибивают вместе несколько кусков размерной древесины. Деревянная колонна прибита к балке перекрытия сверху и сидит на бетонной подушке у ее основания.

Обычно деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку.В вашем местном строительном кодексе может быть указан размер, необходимый для таких столбов. Или вам может понадобиться заказать такие стойки у инженера-строителя. Инспектор по строительству отметит на ваших строительных чертежах все столбы, балки или балки, которые должны иметь печать инженера. В общем, если вы остаетесь в рамках таблиц пролета балок и таблиц пролета перекрытий, вам не нужно будет проводить расчеты балок у инженера-строителя.

Фотографии балок перекрытий, балок перекрытий и столбов см. В разделе «Каркас дома» нашего блога о домостроении.

Для получения дополнительной информации о сборных деревянных балках перекрытия или деревянных потолочных балках (также называемых балками) см. Раздел «Балки» в документе «Деревообработка онлайн».

Следующий раздел учебного пособия — Каркас крыши

Теперь пора переходить к:

Часть 4: Стропильный каркас крыши в учебном пособии по проектированию конструкций жилых домов.

Калькулятор пролета балки

Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, на которые будет опираться балка перекрытия, из раскрывающегося списка.

Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, которые она будет поддерживать с обеих сторон балки, деленная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балок пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину в 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

Значения, отображаемые в итоговой таблице, показывают девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балки предназначены для сборных балок, состоящих из пиломатериалов размеров 2X8, 2X10 или 2X12, скрепленных вместе в виде трех-, четырех- или пятислойных балок. Например, для трехслойной балки 2X8 нужно использовать три балки 2X8, прибитых вместе рядом. Чтобы получить помощь в понимании результатов на калькуляторе, прочтите раздел выше о том, как читать таблицы пролета балок.

1. Выберите количество этажей, поддерживаемых балкой

2.Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или в метрах в скобках) для балки

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор ниже.

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, показанный ниже.

Данные взяты из Таблицы строительства деревянных каркасных домов CMHC
Примечания:
1.Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны проконсультироваться с местными таблицами пролета балок, чтобы убедиться, что размер балки соответствует вашему району.
2. Возможные поддерживаемые длины указаны с шагом в два фута (600 мм). Для получения более точных значений длины обратитесь к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Каркас и конструкция пола

В этом иллюстрированном руководстве представлены схемы, показывающие, как устроен типичный пол с деревянным каркасом, от балок перекрытия до чернового пола и подоконника.

Хотя некоторые этажи построены на плоских бетонных плитах на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой. Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних уровнях дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка.Потолки обычно строят так же, как полы, только они могут быть выполнены из более легких материалов, потому что они не предназначены для того, чтобы нести те же нагрузки. Схема каркаса фальшпола

Что такое балки перекрытия?

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени. Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом.В некоторых новых домах изготавливаются балки с двутавровыми балками. Балки перекрытия и черновой пол © Дон Вандерворт, HomeTips

Балки перекрытий, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма. Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Где бы ни происходил проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными заглушками.

Что такое черновой пол?

Черновой пол служит основой для отделки пола, а также служит платформой во время строительства.Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или черный пол может быть сделан из фанеры или других панельных изделий, которые укладываются перпендикулярно балкам.

Фанерный черновой пол состоит из панелей, уложенных в шахматном порядке со стыкованными концами и краями; панели прибивают (а иногда также приклеивают строительным клеем) к балкам перекрытия. Схема типовой конструкции пола © HomeTips

Толщина и жесткость чернового пола определяют типы отделочных материалов, которые можно укладывать поверх него.Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Что такое подоконник?

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению.Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Рекомендуемый ресурс: Получите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Как избавиться от лишнего веса

В то время как Международный жилищный кодекс (IRC) определяет допустимые промежутки между балками перекрытий различного размера и расстояния по центру, построение по минимуму норм вряд ли позволит получить готовый пол, который будет чувствовать себя твердым под ногами и не будет дребезжать по китайскому шкафу.

«То, что в диаграмме размаха указано, что что-то будет работать, не означает, что это будет хорошо, — говорит Арт Льюис, инженер Weyerhaeuser Trus Joist Engineered Lumber в Шарлотте, штат Нью-Йорк.C. «Если вы максимально увеличите пролет и межцентровое расстояние для данной балки, она, вероятно, не будет работать хорошо, даже если пройдет код».

Это верно, будь то старый монолитный двухэтажный каркас пола или каркас, построенный с использованием деревянных двутавровых балок и других конструкционных пиломатериалов. «Прогиб пола является как объективным, так и субъективным», — говорит Алан Муни, президент Criterium Engineers, национальной консалтинговой фирмы в области строительства, расположенной в Портленде, штат Мэн. «Вы можете следить за графиками диапазона в IRC, но вам также необходимо выяснить ожидания владельца.”

Выйти за рамки кода. Хотя это трудно выразить количественно, ожидания домовладельца в отношении жесткости пола, вероятно, предполагают выполнение большего, чем позволяет минимальный кодекс. К счастью, IRC и поставщики пиломатериалов предоставляют таблицы пролетов, которые показывают строителям и строителям, как улучшить характеристики балок перекрытий, чтобы получить более жесткий каркас пола.

Проще говоря, увеличение глубины балки, уменьшение межцентрового расстояния между балками и / или сокращение пролета балки по допустимым опорам на любом конце устранят большую часть, если не все, прогибы каркаса пола при предполагаемой мертвой нагрузке (вес конструкции) и живые (мебель и пешеходы) нагрузки.«Приложив немного дополнительного материала для обрамления, вы можете на 50% улучшить коэффициент прогиба пола» или жесткость, — говорит Муни. «Разница в стоимости материалов и рабочей силы является номинальной, но разница в ощущениях значительна».

То же самое может сказаться на отделке, а также на восприятии домовладельцем общего качества. Мягкие полы могут потрескать неумолимые поверхности, такие как кафельный пол, в то время как пешеходы на втором этаже могут повредить потолки, покрытые штукатуркой. «Проблема заключается в структуре, а не в отделке», — говорит Муни, что приводит к повторяющемуся циклу растрескивания поверхности и косметических исправлений.

Достижение баланса. Минимальный код для фальшполов в жилых жилых помещениях выражается как коэффициент прогиба L / 360, то есть прогиб 0,4 дюйма на 12-футовом свободном пролете при условии надлежащей опоры на конце (12 футов равняется 144 дюймам. Разделить 144 на 360, и вы получите 0,4 дюйма). Кодекс также предписывает максимальную динамическую нагрузку 40 фунтов на квадратный фут (PSF) и статическую нагрузку 10 или 20 PSF на эти пролеты.

Для еще меньшего прогиба поищите таблицы пролетов, в которых указан коэффициент прогиба пола L / 480.Это обновление предписывает отклонение на 0,3 дюйма на 12-футовом пролете.

Конечно, многие комнаты имеют ширину более 12 футов, поэтому в таблицах производителей балок вы найдете максимальную длину пролета при определенных обстоятельствах. В качестве примера возьмем таблицы пролетов Trus Joist компании Weyerhaeuser: 17 футов 2 дюйма — это максимальный пролет с коэффициентом прогиба L / 360, разрешенный кодексом для пола, обрамленного плиткой компании глубиной 9,5 дюймов (номинал 2×10) серии 110. Балки TJI, расположенные на расстоянии 16 дюймов по центру.Для отклонения L / 480 максимальный пролет падает до 15 футов 6 дюймов.

Эти максимальные расстояния варьируются в зависимости от прочности, глубины и расстояния между центрами балок. Согласно таблице пролетов TJI, переход на более глубокие балки 11-7 / 8 дюймов (номинальное значение 2×12), даже если расстояние между ними составляет 19,2 дюйма по центру, позволяет вам пройти до 17 футов 4 дюйма и при этом достичь L / 480. . В качестве альтернативы, использование балок глубиной 9-1 / 2 дюйма с интервалом 12 дюймов по центру позволяет поднять высоту до 17 футов 9 дюймов при L / 480. (Существуют также таблицы для шага в 24 дюйма по центру, передовой техники обрамления, которая создает большие изоляционные полости, уменьшает количество пиломатериалов в конструкции и, вероятно, экономит деньги на рабочей силе, если не на материалах.) Конечно, правильная установка балок, а также других компонентов системы пола также имеет решающее значение для достижения желаемых характеристик пола.

Не пренебрегайте колодой. В дополнение к таблицам пролета балок и различным вариантам в них, немного более толстый и правильно уложенный черновой пол также будет иметь положительное влияние на прогиб.

«Настил размером 7/8 дюйма или 1–1 / 8 дюйма имеет большое значение для уменьшения прогиба пола с минимальным кодом», — говорит Льюис из Weyerhaeuser. «Это более дорогая панель, но если вы можете уменьшить количество балок с более широким интервалом [согласно таблицам пролета], вы можете сбалансировать стоимость установки этой системы».

Помимо толщины, одобренный строительный клей поможет лучше закрепить черновой пол на балках и в пазовых швах примыкающих панелей. (Совет: используйте достаточно клея только для нескольких панелей за раз, чтобы обеспечить адгезию.)

Кроме того, строители могут улучшить производительность, расположив стыки чернового пола в шахматном порядке, чтобы они не проходили по одной длине балок, и прикрепив панели к каркасу пола в соответствии с предписаниями правил с помощью гвоздей или винтов с кольцевым стержнем. «Это создает целостную систему, которая уменьшает количество мягких участков на полу», — говорит Льюис. То есть, простое прибивание чернового пола к балкам TJI уменьшает их допустимый пролет на 6 дюймов, что свидетельствует о влиянии целостной системы на прогиб балок и общие характеристики пола.

Такое внимание к деталям также может значительно снизить вероятность расшатывания гвоздей и металлических соединителей со временем, что приведет к скрипу пола.

«Чем меньше у вас креплений и оборудования, тем меньше вероятность возникновения шума», — говорит Муни. И, если по кодексу требуется блокировка для более длинных пролетов, чтобы управлять поперечными нагрузками и, возможно, повысить жесткость, их следует прибивать лицевой стороной к балкам.

«Делайте это просто, но делайте это хорошо», — говорит Муни.

Он также отмечает, что более молодым деревьям, используемым сегодня для производства пиломатериалов, требуется больше времени, чтобы должным образом достичь равновесного содержания влаги перед установкой, если кто-то надеется уменьшить усадку и скручивание, которые также могут привести к потере гвоздей.

Проверьте свои пределы. Большинство строителей и конструкторов, говорит Муни, просто следуют таблицам минимального диапазона кода из-за удобства и привычки — и, возможно, из-за нежелания тратить деньги на дополнительную разработку своих планов каркаса.

Тем не менее, дилеры могут использовать программное обеспечение от производителей пиломатериалов для виртуального создания различных комбинаций балок и черновых полов, соответствующих требованиям или превосходящих нормы. Более того, каждый сценарий может быть «оценен» по производительности и представлен с указанием стоимости на основе структуры ценообразования дилера — вплоть до последней подвески или тюбика клея — перед оформлением заказа на поставку.

Возможно, даже больше, чем умение читать таблицу пролетов, такие электронные инструменты могут превратить дилера в нечто большее, чем поставщик материалов, когда дело касается помощи строителям и строителям в сокращении количества обращений и удержании прибыли.

Проектирование каркаса пола — Домостроение

Есть много материалов, которые можно использовать для обрамления пола: пиломатериалы стандартных размеров, тяжелая древесина (например, в деревянных каркасах или в конструкции из балок), открытые балочные балки и деревянные двутавровые балки. варианты, которые я обычно выбираю, в зависимости от ситуации. Для высокоэффективных домов хорошо изолированная бетонная плита обычно является наиболее экономичным подходом для первого этажа, но участок на склоне холма для дома FHB исключил этот вариант.Деревянные двутавровые балки обеспечивают хороший баланс прочности, стоимости и простоты установки, и именно они мы используем балки перекрытий в доме FHB House с LVL для балок и коллекторов.

Проектирование системы каркаса для конструкционных пиломатериалов немного отличается от габаритных пиломатериалов. В то время как габаритные пиломатериалы, все еще наиболее распространенный способ обрамления, обычно составляют 1½ дюйма на 9 by дюйма или 11¼ дюйма (или иногда 7¼ дюйма или 5½ дюйма), инженерные пиломатериалы бывают различной ширины, с глубиной 9½ дюйма., 11-7 / 8 дюймов, 14 дюймов или 16 дюймов (или больше; я заказал их до 24 дюймов в глубину) и гораздо большей длины, чем габаритные пиломатериалы. (Некоторые конструкционные пиломатериалы, такие как LVL, также доступны в размерах, соответствующих габаритным размерам пиломатериалов.)

Деревянные двутавровые балки часто называют TGI, что является неправильным произношением TJI, названия, которое Weyerhaeuser использует для своей линейки продуктов после Trus Joist, компании, которая впервые разработала деревянные двутавровые балки 50 лет назад и которой сейчас владеет Weyerhaeuser.

Это упрощает конструкцию, когда вы можете свободно перекрывать балки пола, но в то время как TJI доступны до 24 футов.длинная (или более длинная, по специальному заказу), наша система каркаса крыши нуждалась в опоре около центра дома, поэтому мы использовали типичную центральную балку в подвале и несущую стену на первом этаже. По просьбе Майка Гертина мы увеличили размер центральной балки, чтобы использовать меньше стоек.

Балка и перекрытия в системе перекрытий обрамлены LVL, еще одним видом конструкционного бруса.LVL означает ламинированный брус и изготовлен как фанера, с тонкими листами шпона, склеенными вместе, за исключением того, что в LVL все волокна древесины ориентированы в одном направлении, что приводит к гораздо более высокой прочности, чем если бы балка была из фанеры, которая имеет половину зерна ориентированы в «неправильном» направлении. (Неправильно с точки зрения прочности балки; поскольку они не перекрестно ламинированы, как фанера, LVL не так стабильны по размерам, как фанера, — распространенное заблуждение.)

LVL и другие инженерные балки оцениваются в первую очередь по их жесткости на изгиб, технически называемой модулем упругости (или M.О.Е., или просто Е). Я всегда выбираю M.O.E. 2 000 000 фунтов на квадратный дюйм, что иногда сокращается до E = 2,0. M.O.E. Пиломатериалы обычно находятся в диапазоне от 1 100 000 до 1 400 000, до 1 600 000 для действительно прочной древесины, такой как чистая южная сосна. Ель / сосна / пихта, используемые для обрамления на северо-востоке (в основном это красная или белая ель), имеют M.O.E. 1,400,000 для типично доступных размеров и сортов. Все это говорит о том, что LVL обычно примерно на 60% прочнее габаритной балки аналогичного размера.

Существуют и другие факторы, которые инженеры учитывают при определении размеров балок, главными из которых являются сжатие перпендикулярно волокну (также известное как дробление древесных волокон в точках опоры), чрезмерное изгибание волокон (наличие или отсутствие достаточного напряжения в нижней части элемента, чтобы фактически растягивает древесные волокна) и сдвигает (достаточно материала в поперечном сечении, чтобы предотвратить сжатие элемента). Будьте внимательны при заказе LVL; Несколько раз я видел, как Lumberyard поставляет элементы с МЭД 1,800,000 или 1,900,000 фунтов на квадратный дюйм вместо 2,000,000 фунтов на квадратный дюйм, которые я указывал.Разница в том, что балка не такая прочная или жесткая, как предполагалось. Хотя в большинстве случаев разница не приведет к обрушению конструкции, она приведет к чрезмерному прогибу, который с инженерной точки зрения считается отказом, а в повседневной жизни означает пол, который кажется упругим или который приводит к трещинам в гипсокартоне и другим эстетическим проблемам. . Или заголовок, который врезается в двойную раздвижную дверь (спросите меня, откуда я знаю…).

В подавляющем большинстве случаев фактор, определяющий размер балки, — это то, насколько она будет изгибаться под нагрузкой, и если вы следуете предписывающим кодам или таблицам размеров для пиломатериалов, то они расположены именно так.Элементы перекрытия (балки, балки и коллекторы) рассчитаны на ограничение изгиба (технически называемого прогибом) при статических нагрузках от 10 до 20 фунтов на квадратный фут площади пола и динамических нагрузках 30 фунтов / фут² (для спален) или 40 фунтов / фут ² (для жилых помещений). Минимальный код прогиба пола составляет L / 360, что означает, что с указанными выше нагрузками, введенными в формулу, которая также учитывает форму, размер, длину и M.O.E. балки он может отклонить не более 1/360 ^-го длины балки.Это примерно ½ дюйма для 14-футового. пролет балки. Для более длинных пролетов L / 360 может позволить пол, который кажется упругим, поэтому я обычно выбираю более жесткий вариант ограничения прогиба до L / 480. Для 14-футового. балка, это около 3/8 дюйма. Независимо от длины балки или балки, я ограничиваю прогиб не более 5/8 дюйма. Сборники кодов и спецификации производителя часто упрощают задачу для любого, кто понимает, на что смотрит чтобы определить размер своих членов, но они не могут охватить все ситуации, и я не люблю тратить впустую материал, поэтому я склонен определять размер своих членов или консультироваться с лицензированным инженером.

Назад к TJI. При работе с ними нужно учитывать некоторые уникальные особенности, самая большая из которых — точечные нагрузки. Они очень прочны при изгибе, учитывая количество материала в их поперечном сечении, но их узкие перемычки не выдерживают значительной точечной нагрузки, поэтому практически везде, где есть нагрузка, превышающая базовую нагрузку на пол — везде, где есть вес -опорная стойка или стена выше или ниже балки — необходим дополнительный материал, либо ребра жесткости (фанера или OSB, прикрепленные к лицевой стороне стенки), сплошные блоки (различные материалы, в зависимости от ситуации) или блоки для сжатия (блоки, ориентированные вертикально как мини-сообщение).

Когда требуются балочные подвесы, они часто отличаются от стандартных торцевых подвесок. Они могут быть Надстроечный, вешаться от опорного элемента, или же они могут иметь вкладку индексации, которая сидит на опорном элементе, чтобы установить вешалку на правильной высоте, с лицом установлены гвозди.

Информация о конструкции балок TJI 110-560

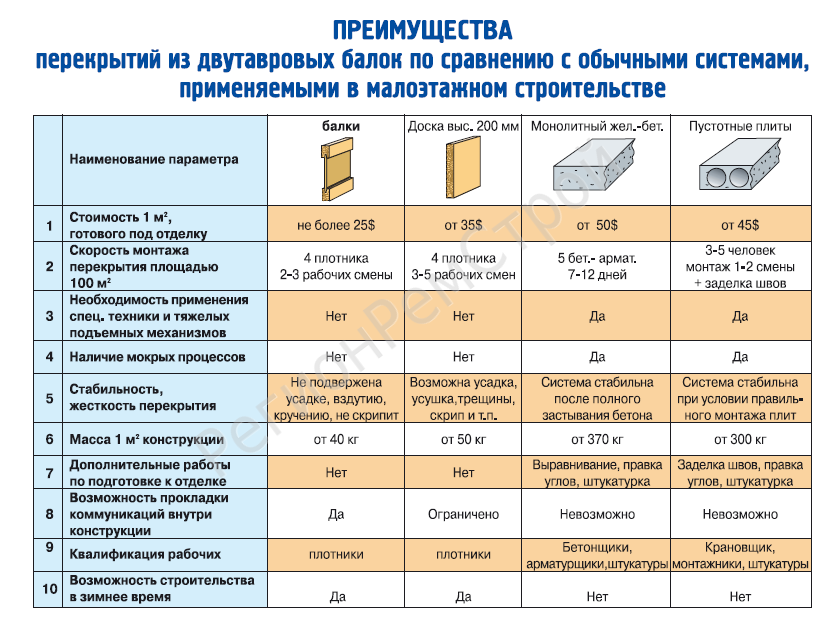

Большим преимуществом использования TJI по сравнению с пиломатериалами габаритных размеров является гибкость при сверлении отверстий для прокладки проводов и особенно больших отверстий, например, отверстий для водостока или воздуховодов HVAC.Руководство специалиста показывает, что вы можете просверливать или вырезать отверстия практически в любом месте стенки, с некоторыми ограничениями по размеру и смежности, особенно там, где напряжения сдвига относительно высоки (например, около каждого конца и где они проходят по балке или несущей стене).

Часто можно использовать TJI в качестве коллекторов или балок, но когда требуется удвоить элемент и заполнить стенку ребрами жесткости, я часто обнаруживаю, что вместо этого проще просто запустить LVL.

В деревянной двутавровой балке, как и в любой другой балке или балке, основную работу выполняют верх и низ элемента, причем верхняя полка обычно находится в сжатом состоянии, а нижняя полка обычно находится в сжатом состоянии. натяжение, а полотно в основном предназначено для удержания фланцев врозь.Чтобы сделать балку сильнее, вы можете раздвинуть фланцы дальше друг от друга (используя более глубокий элемент), что дает тот же эффект, что и использование более длинной монтировки для вытаскивания гвоздя, увеличивая рычаг или крутящий момент внутри балки. Другой способ сделать балку более прочной — сохранить ее ту же глубину, но использовать больше материала на фланцах. По мере увеличения грузоподъемности стенка должна также становиться толще или прочнее, чтобы не допустить ее коробления под действием удерживания двух фланцев врозь.

Для дома FHB мы хотели сохранить весь наш каркас размером 24 дюйма.по центру, что может быть темой другого поста. По сравнению с 16-дюймовым Это означает, что на каждую балку приходится на 50% больше веса на погонный фут, поэтому наш инженер решил, что нам нужно использовать самый тяжелый сплав, доступный в 11 7/8 дюйма. толщину, которую мы хотели использовать. Это мощный TJI560 с размером фланца 1 3/8 дюйма. на 3 ½ дюйма и толщину стенки 7/16 дюйма, что немного больше, чем на 3/8 дюйма. сети, которые они используют для своих других сортов.

Для областей, где существует вероятность возникновения пожара, мы пробуем новое предложение от Weyerhaeuser, их покрытие «Бронежилет» для TJI.По их словам: «Балки TJI® с защитой Flak Jacket® соответствуют требованиям 2012 IRC по противопожарной защите полов и обеспечивают эффективную сборку за один час для многосемейных проектов».

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Фрагмент плана каркаса 1 этажа

Что такое балки перекрытия — Что такое балка перекрытия

Что такое балка перекрытия?

Балки перекрытия используются для поддержки пола, который простирается над открытым пространством, например над подвалом, подпольем или нижним этажом, или между балками перекрытия сарая.Это похоже на мини-мост, который поддерживается только на каждом конце. Когда много балок устанавливают рядом друг с другом и сверху прибивают листы чернового пола, такие как фанера или ориентированно-стружечная плита (OSB), они создают большую площадь пола, называемую «системой пола».

Они используются в основном для жилого и легкого коммерческого строительства, например, для небольших офисов. Они довольно недороги, от 1,00 до 2,00 долларов за линейную ногу, за ту выгоду, которую они обеспечивают. Эта статья отвечает на вопросы о том, что такое балки перекрытия и что такое балки перекрытия, описывая их использование, способы их изготовления и типы приложений, для которых они используются.

кратко, как

В этой статье вы найдете информацию о:

1. Типы перекрытий
2. Как далеко они могут простираться
3. Как они держатся на концах
4. Детали каркасной системы перекрытий
5. Механическое оборудование балок
6. Хитрости с перекрытиями

шаг 1 Типы перекрытий

Двумя наиболее распространенными типами перекрытий пола являются натуральные пиломатериалы, такие как 2х10, и изготовленные как двутавровые балки.Вот характеристики каждого типа:

• Натуральная древесина: Это просто доски, вырезанные из деревьев. Они из массива дерева. Они не могут дотянуться до инженерных пиломатериалов.
• Инженерная древесина: Они изготавливаются путем склеивания тонких деревянных полос в определенных направлениях. технический пиломатериал прочнее и легче натурального пиломатериала. инженерные балки пола создают более плоскую и предсказуемую систему пола.

шаг 2 Как далеко они могут простираться

Расстояние между опорами называется «пролетом балки».Они могут составлять от нескольких футов до более 20 футов. Пролет определяется несколькими факторами:

• Проектирование балок: Каждый производитель имеет инженерные решения для каждого из своих продуктов балок. В таблицах учтена глубина, длина, расстояние между балками и желаемая прочность пола.
• Глубина балки: это высота от верха до низа балки, когда она стоит на длинной стороне.
• Длина пролета балки: Пролет балки — это расстояние между двумя опорами.Чем длиннее пролёт, тем слабее будет балка
• Расстояние между балками: Это просто причудливый способ сказать, насколько близко балки установлены друг к другу. Чем ближе они будут установлены друг к другу, тем прочнее будет система пола. Типичный интервал составляет 16 дюймов по центру, но они могут располагаться на расстоянии до 19,2 дюйма по центру и до 12 дюймов по центру.
• Прочность пола: Существует несколько значений типовых полов. Рейтинги для напольных систем оцениваются по тому, насколько они «прогибаются» или провисают при приложении обычного веса.Рейтинги прочности также указаны в инженерных картах.

шаг 3 Как они несут вес на концах

Поскольку балки перекрытия проходят перпендикулярно несущим стенам, их необходимо поддерживать с каждого конца. Типичное требование к опоре — это, по крайней мере, ширина балки. Есть несколько способов поддержки балки по концам.

Опора на подошву: Подошва — это кусок дерева, прикрепленный к бетонному фундаменту.Балка просто устанавливается на деревянную плиту. Крепится к тарелке гвоздями. Существует специальная инженерия, которая определяет количество и размер гвоздей, которые будут использоваться на концах.

Опора на центральную стену: Когда балки перекрывают большие расстояния между двумя фундаментными стенами, они опираются в центре на «несущую стену».

Подвеска на балке: Эти подвески представляют собой простые металлические ремни, удерживающие концы.Они обычно используются при прикреплении балки к балке, например, над дверным проемом в подвале или для того, чтобы комната оставалась открытой. Инженерные расчеты, которые прилагаются к вешалке, определят размер и количество гвоздей, используемых для прикрепления вешалки к балке.

, шаг 4, части системы каркасного пола

Система каркасного пола состоит из:

• Деревянная пластина: Пластина — это кусок дерева, прикрепленный болтами к верхней части бетонной фундаментной стены или прибитый к верхней части деревянной стены.Плита сделана из дерева, поэтому к ней можно прибить балку пола.
• Балка перекрытия: Балка пола прибита к плите и перекрывает открытое пространство под полом.
• Покрытие пола: Покрытие пола обычно изготавливается из листов фанеры или OSB толщиной 3/4 дюйма. Покрытие пола также спроектировано так, чтобы обеспечить прочный пол. Важно прибить настил пола с помощью гвоздей необходимого размера гвозди расставлены согласно техническим требованиям инженеров.
• Ободная балка: На концах балок проходит доска перпендикулярно балкам пола. Эта доска называется бортовой балкой. Он удерживает балки в вертикальном положении и выдерживает вес стены и крыши по краю дома.
• Дополнительные детали: Другие части системы пола могут включать балки и подвески. Они используются только тогда, когда этого требует дизайн дома и этажа.

Механическое оборудование часто устанавливается в полостях между балками.Благодаря этому потолок под балками пола остается выше. Существуют инженерные решения, которые говорят о том, какая часть ремня между верхом и низом может быть отрезана и при этом сохранит свою прочность. Чаще всего не разрешается отрезать части балки возле ее концов, но можно отрезать кусок материала в центре пролета.

Шаг 6 Советы по перекрытию перекрытий

Cantiliever: Cantiliever создается за счет того, что балка перекрытия проходит мимо подошвенной плиты.Это создает ситуацию, когда балка не имеет опоры на конце.

Требуется ли блокировка для балок перекрытия?

Пропустить установку блокировки на балки перекрытия может показаться заманчивым, поскольку этот процесс довольно трудоемкий. Однако блокирование может обеспечить как жесткость, так и устойчивость рамы и, в зависимости от размера балок, может даже требоваться по кодексу.

Требуется ли блокировка для балок перекрытия? Строительный кодекс требует использования блокировок для перекрытий перекрытий, ширина которых превышает 2 дюйма на 12 дюймов в глубину.Блокировка также должна быть предусмотрена на поддерживающем конце балки. Блокировка не только обеспечивает боковую поддержку, но и помогает переносить вес на соседние балки, так что пол действует как единая система.

Существует множество различных мнений о том, зачем блокировать балки перекрытия, как это делается и как это помогает конструкции пола. Давайте сейчас посмотрим на это поближе.

Что такое блокировка?

Блокировка, когда говорят о балках перекрытий, — это когда короткие деревянные блоки используются для заполнения или усиления балок перекрытий под перекрытиями, у которых есть пространство под ними.Древесина, используемая при блокировке, обычно состоит из коротких дефектных кусков дерева, которые нельзя использовать в других частях конструкции.

Блокировка снижает подпрыгивание за счет распределения веса на соседние балки. Это означает, что когда кто-то ходит по полу, блокировка распределяет вес на все остальные балки, а не только на ту, что находится под ногами пешехода.

При обрамлении здания или сооружения очень важно, чтобы схема блокировки была четко обозначена и согласована с планом.Правильно выполненная блокировка не является слишком дорогой, если вы также кладете перекрытия на перекрытия, но если вам придется установить блокировку постфактум, это будет намного дороже и отнимет много времени.

Блокировка требуется в нескольких различных сценариях. Должна быть блокировка там, где балки перекрывают центральную балку и каждые восемь футов для балок размером 2 × 10 и более высоких. Хорошее практическое правило — подумайте, если расстояние между любыми двумя рядами с блокировкой превышает восемь футов, вы должны добавить еще несколько блокировок.

Это имеет большое значение для обеспечения прочности каркаса и надежности пола.

Процесс установки блокировки

Когда дело доходит до установки блокировки между балками, вам понадобится пара различных элементов для выполнения работы. Вам понадобятся пиломатериалы (такой же ширины, как и балка), молоток, гвозди, карандаш и рулетка. Вам также может понадобиться циркулярная пила, чтобы отрезать пиломатериал нужной длины, и лестница, если вы работаете с балкой, для которой нужна лестница.

Вот шаги, которые необходимо предпринять для установки блокировки:

1. Измерьте длину между двумя балками. Это позволяет вам найти расстояние в пиломатериале, которое вам нужно распилить.
2. Обрежьте брус так, чтобы он поместился между двумя балками. Пиломатериал должен быть такой же глубины, как и балка. Например, если у вас есть балки 2 × 8, обязательно используйте пиломатериалы 2 × 8 для перекрытия.
3. Забейте гвозди через перекрытие и балки. Обязательно используйте по два гвоздя с каждой стороны.
4. Вырежьте еще один кусок и вставьте его в следующую балку.Попробуйте пошатнуть блокировку вверх и вниз, чтобы у вас было место, чтобы забить каждую блокирующую деталь в балку.
5. Продолжайте укладку по ступенчатой ​​траектории, а затем сделайте еще один ряд примерно в 4-8 футах от первого ряда.

Большинство людей используют гвозди, но вы можете использовать винты. Обычно они дороже, но могут обеспечить более надежное удержание. Очевидно, что при установке блокировки избегайте водопроводных и газовых линий и электрических проводов.

Еще одна вещь, которую следует учитывать, — убедиться, что вы добавили блокировку, прежде чем устанавливать обшивку пола или черновой пол.Это позволяет обеспечить правильное расстояние между балками и значительно упрощает установку чернового пола.

Другие способы усиления пола

Если вы чувствуете, что ваш пол не твердеет или не «подпрыгивает» при ходьбе по нему, есть больше вариантов, чем добавить дополнительную блокировку.

Один из вариантов — добавить сестринские балки к балкам перекрытия. Сводная балка — это вторая балка, которая идет рядом с первой и укрепляет пол. Дополнительная глубина этих двух обеспечивает дополнительную поддержку и уменьшает подпрыгивание.Единственное предостережение в том, что вам нужно убедиться, что у вас достаточно места, чтобы добавить еще одну балку.

Иногда проблема заключается в черновом полу, а не в конструкции под ним. Если вы работаете с полом в старом доме, возможно, вы захотите добавить новый слой фанеры поверх настила. Большинство старых домов были уложены из досок 1x, которые со временем проявляют большую слабость и скрип. Добавление этого нового слоя фанеры может увеличить толщину и помочь уменьшить колебания пола.

Один из последних вариантов, который у вас есть, — это добавление средней балки и нескольких опорных колонн, перпендикулярных балкам. Если продеть балку на полпути через балки, они вдвое уменьшатся, что сделает пол более прочным и прочным. Обратной стороной является то, что это обычно связано с опорой, которую необходимо заменить и даже глубже. В подобном проекте обычно спрашивают у эксперта или подрядчика рекомендации по добавлению балок.

Вместо этого можно использовать перекрестные связи

Поперечные связи или мосты — это еще одна система, которая укрепляет конструкцию здания так же, как блокирование.Разница в том, что поперечные распорки используют две части опоры диагональной формы, которые образуют X между балками вместо сплошного блока при блокировании.

Из-за этой Х-образной формы одна скоба будет находиться под давлением, а другая будет сжиматься. Это может сделать полы более прочными и устойчивыми.

Существует некоторая дискуссия о том, какой вариант лучше между поперечными распорками и блокировкой, но оба имеют разные преимущества. Блокировка обеспечивает большую поддержку и жесткость, когда дело доходит до удержания пола ровным.Вы не услышите столько скрипа, так как при использовании блокировки пол не может отскочить.

Однако с поперечными распорками из-за X-образной формы остается больше места для прохождения сантехники и электрического оборудования под полом и по всему зданию. Это позволяет легко получить доступ к этому оборудованию для ремонта в будущем и упростит выполнение этих задач в будущем.

Когда дело доходит до распорок, очень важно не расщепить концы поперечных распорок при их вбивании в балку.Это создаст секущиеся концы, которые ослабят связь и целостность конструкции пола.

Блокировка в других типах строительства

Термин блокировка также часто используется в других формах строительства. Этот термин, также известный как основа, можно использовать при обозначении дерева, которое проходит между стенными стойками для оборудования, устанавливаемого в стены.

Это могут быть шкафы, стеллажи, поручни для ванных комнат и поручни. После того, как вы добавите гипсокартон, может быть сложно найти шпильку для крепления этих предметов мебели.Если у вас есть форма блокировки в стене, которая уже установлена ​​на определенной высоте, места крепления можно найти намного проще.

Этот метод в основном используется в таких местах, как кухни и ванные комнаты, где вы знаете, где могут быть шкафы и зеркала. Это также одни из самых тяжелых видов мебели, которые свисают со стены, поэтому для обеспечения устойчивости необходимо надежное блокирование.

До свидания, отказов — Этот старый дом

Всякий раз, когда кто-нибудь проходил по кухонному полу в доме, где вырос генеральный подрядчик This Old House Том Сильва, чашки дрожали в своих блюдцах, а кастрюли и сковороды стучали на плите.«Это было нервно, — вспоминает Том. В конце концов его отец, плотник, спустился в подвал вместе с Томом и укрепил балки пола меньшего размера.

Дом Тома был построен в 1765 году, но надувные полы — не просто проблема старых домов. Даже конструктивно прочный новый пол, соответствующий нормам правил, может прогибаться или прогибаться больше, чем кажется комфортным. Есть множество способов придать полу жесткость; Метод (или методы), который выбирает Том, зависит как от практичности, так и от эффективности. Например, объединение новых пиломатериалов — исправление, которое использовал отец Тома — имеет смысл только в том случае, если отсеки для балок не загромождены электрическим кабелем, водопроводными линиями и воздуховодами.

Tom для крепления надувных полов, показанные здесь в порядке эффективности, проще всего использовать на первом этаже, где к балкам есть доступ из подвала или из подвала. Для придания жесткости верхним этажам обычно требуется удалить часть или весь готовый потолок внизу. Вспоминая кухню своего детства, Том заботится о том, чтобы любой новый пол, который он построил, был прочным. Узнайте, как починить надувной пол четырьмя способами, перечисленными ниже.

4 способа остановить отскок

Сестринское дело

Увеличение толщины балок вдвое за счет добавления материала по бокам увеличивает прочность и жесткость.К показанным здесь балкам из пиломатериалов Том прикрепляет 2 балки такой же длины и ширины; если отскок достаточно серьезный, он может использовать балку из инженерной или клееной фанеры (LVL). Еще более сильная балка — это стальная пластина, прикрепленная болтами между старой балкой и ее новой «сестрой». (Сведения о родственных двутавровых балках см. На странице 4 этой статьи.) Прикрепите новые пиломатериалы к старым, используя пары гвоздей 12d через каждые 16 дюймов. Том всегда наносит полоску клея по верхнему краю перед установкой новой балки.

Плюсы: лучший выбор для сохранения высоты над головой.

Минусы: в отсеках для балок не должно быть никаких препятствий, таких как электрические кабели, воздуховоды и водопровод, пока вы выполняете работу.

Упрочнение нижней стороны

Когда балка прогибается, ее нижний край слегка растягивается. Добавление 2х4 к нижней части помогает избежать этого. Чтобы этот метод работал, длина балки 2×4 должна быть достаточной, чтобы проходить по всей длине балки. Том склеивает их вместе с помощью строительного клея и забивает гвоздь 12d через 2×4 через каждые 8–12 дюймов.Используйте временную стойку 2х4 в середине пролета, чтобы поддерживать балку до тех пор, пока клей не затвердеет (обычно в течение 24-48 часов).

Плюсы: Не мешает водопроводу или проводке в нишах для балок.

Минусы: Уменьшает запас по высоте; нижние края балок не должны содержать проводов, труб и каналов.

Добавление блокировки среднего пролета

Блокирующие, короткие части из 2 шт. Такой же глубины, что и балки, предотвращают поперечный прогиб и связывают балки вместе, чтобы они могли эффективно распределять нагрузки на пол.Том устанавливает ряд блокировок в отсеках балок в середине пролета, если пролет превышает 9 футов. Он раскладывает блок по меловой линии, чтобы он мог вбить три или четыре гвоздя 16d через соседнюю балку и в концы каждого блока.

Плюсы: Относительно легко сделать.

Минусы: наименьшее влияние на упругость.

Добавление балки

Размещение балки перпендикулярно балкам в середине пролета эффективно сокращает их длину и устраняет изгиб.Том делает балку из двух 2×8 или 2×10, склеенных и прибитых гвоздями 10d в шахматном порядке на 12 дюймов в центре. Стальные колонны с бетонным заполнением или стойки 6×6, обработанные давлением, заменят временные колонны 2×4, показанные здесь. Разместите постоянные столбы на расстоянии 8 футов, если балка сделана из 2x8s; 10 футов друг от друга, если они сделаны из 2х10.

Плюсы: Самый эффективный способ остановить отскок.

Минусы: столбы навязчивы, и луч съедает немного места. (Можно «впустить» балку заподлицо с балками, но это сложный проект, за который лучше всего взяться подрядчику.)

Строительство без отказов

Лучший способ ограничить раздражающий изгиб пола — это убедиться, что балки правильного размера, прежде чем будет построен дом или пристройка. Строительные нормы и правила определяют минимальную глубину балок и расстояние между ними (обычно 12 или 16 дюймов по центру) для пролетов до 20 футов, но эти требования предназначены для предотвращения растрескивания гипсовых потолков, а не для устранения упругих полов.«Если вы соблюдаете минимум кода, то, скорее всего, у вас будет какой-то отскок», — говорит Стив Фредериксон, зарегистрированный профессиональный инженер. Он говорит, что система пола никогда не должна прогибаться более чем на полдюйма, независимо от пролета.

Tom часто выходит далеко за рамки кода для достижения этой цели, обрамляя более глубокими балками, располагая их ближе друг к другу и используя перемычки или блокировки для дополнительной жесткости. Таким образом, говорит он, «люстра в столовой не раскачивается, когда дети подпрыгивают в спальне.«

Двутавровые балки с усилением

В наши дни многие новые полы обрамлены двутавровыми балками — типом инженерной древесины, вес которой составляет небольшую часть веса обычных пиломатериалов, и которые могут преодолевать большие расстояния. Тем не менее, если попросить проехать слишком большое расстояние, двутавровые балки будут подпрыгивать. Как правило, для двутавровых балок работают те же методы, которые устраняют отскок полов из массивной древесины.Но когда Том сёстры или укрепляет нижнюю часть двутавровых балок, он использует фанеру.

Для сестринского дела нарежьте ¾-дюймовую фанеру на длинные полосы такой же ширины, как и полотно балки. Приклейте их к обеим сторонам полотна и прибейте гвоздями 4d или 6d. Убедитесь, что концевые стыки с обеих сторон полотна расположены в шахматном порядке. Чем больше слоев фанеры, тем жестче балка, но это трудоемко и дорого.

Более быстрое и дешевое решение — прикрепить полные листы ¾-дюймовой фанеры к нижней части балок, создав то, что Том называет «гигантской монолитной коробчатой ​​балкой».«Начиная с середины пролета, нанесите строительный клей на нижние края балок и закрепите листы фанеры — длинный край перпендикулярно балкам — гвоздями с кольцевым стержнем 8d или винтами диаметром 1¾ дюйма. Вставьте клин 2x4s между новой фанерой и подвал или полуподвальный этаж ниже, чтобы облегчить нагрузку на балки до тех пор, пока клей не застынет через день или два. «Добавление этого дополнительного слоя имеет большое значение, — говорит Том.
