Мультиметр dt 838: инструкция по применению

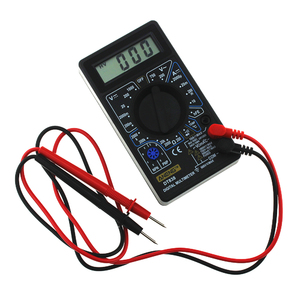

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.
Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.
Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.
Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.
Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.
Чтобы измерить напряжение в розетке, нужно установить переключатель в положение ACV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.
Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.
Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.
Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.
Приобрести такой мультиметр можно на AliExpress.
P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.
Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:
- Работает от двух батареек формата AAA;
- Имеет подсветку дисплея;
- Сзади есть подставочка, позволяющая удобно расположить прибор;
- Автовыбор диапазонов измерения;
- Автоматическое отключение;
- В комплекте идет чехольчик.
Приобрести его можно на AliExpress.
Похожее
как пользоваться цифровым мультиметром в домашних условиях, его устройство
Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.
Функции, выполняемые прибором
Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина. Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.
Постоянное напряжение
Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния. Цепи, в которых производится измерение, делятся на два вида:
- Постоянный ток.
- Переменный ток.
Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.
Переменным называют ток, меняющий свою величину и (или) направление во времени. К нему относятся:
- синусоидальный;
- прерывистый;
- выпрямленный.
На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.
На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.
Действующее значение

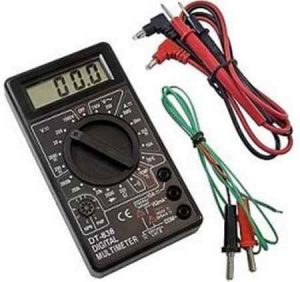

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.
Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом». Поэтому используют разные методы измерения:
- мгновенное;
- амплитудное;
- действующее.
Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41). Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.
Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.
Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.
Измерение тока
В мультиметре такой шунт позволяет измерять значительные токи, потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров ставится предупреждение о том, сколько времени можно проводить измерение больших токов. Например, в DT 838 C указано, что измерение тока в 10 А должно длиться не более 10 секунд с 15 минутами отдыха.
В мультиметре ДТ 838 измеряемый ток может доходить до 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя ставится на отметку 10 А. Шкала для измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «m») или микроамперах. 1А = 1000 mA = 1 млн микроампер.
Амперметр категорически запрещено включать по схеме вольтметра, т. е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока необходимы диоды, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Чтобы измерять переменный ток, используют специальные трансформаторы.
Определение сопротивления
Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.
Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала отмечается буквой «омега». При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.
Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.
Другие возможности мультиметра
Кроме основных измерений, мультиметр позволяет облегчить работу электрика и в другом отношении. Разные приборы имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:
- измерять температуру;
- проверять работоспособность биполярных транзисторов;
- использовать звуковой генератор.

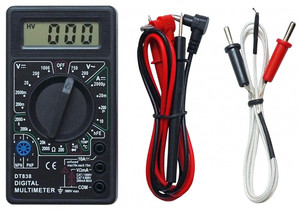

Для замера температуры используется специальный щуп с терморезистором. Он может идти в комплекте с прибором либо покупается отдельно. Ручка переключателя устанавливается напротив отметки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимают к измеряемой поверхности, на шкале отображается цифровая индикация. Производить замер температуры можно и без щупа. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).
Мультиметр позволяет проверять биполярные транзисторы малой мощности, т. к. для большей нужны напряжения гораздо выше. Гнезда под выводы транзистора сделаны таким образом, что можно подключить любой транзистор с любой очередностью выводов. Для проверки устанавливают ручку регулятора напротив отметки hFE. Провода, разумеется, не нужны.
Последнее, что осталось в этом приборе, — звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно пользоваться, когда значение сопротивления не столь важно, и главное — определить малое сопротивление, например, если в многожильном кабеле жилы не разделены по цвету или их очень много (телефонный), но необходимо отыскать концы одного провода.
В этом случае на одном конце кабеля два провода соединяют вместе, замыкая их. На другом конце подключают щуп к одному проводу, а другим поочередно касаются всех других. Если пара не обнаружена, подключают другой провод и снова поочередно касаются всех других. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы разъединяют, а к одному из найденных проводов подсоединяют новый и все повторяют.
Хотя прибор прост в использовании, тем не менее он требует бережного обращения. Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.
обзор мультиметра и его технические спецификации

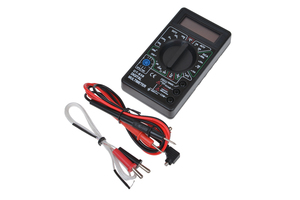

Малогабаритный мультиметр DT 838 является многофункциональным измерительным прибором. Сегодня он стал самым распространенным устройством для измерения напряжения, сопротивления и силы тока.
Прибор одинаково популярен среди профессионалов и радиолюбителей. Да и для проведения ремонтных работ в домашнем хозяйстве он будет востребован. Этот простой, надежный, удобный в эксплуатации и недорогой цифровой измерительный прибор производится в Китае фирмой S-Line Easter Electronic.
Описание и особенности
Главным элементом цифрового мультиметра ДТ 838 является интегральный аналого-цифровой преобразователь напряжения (АЦП). Для производства недорогих многофункциональных измерителей был создан преобразователь на микросхеме ICL7106.
На его основе выпущен целый ряд удачных приборов 830 серии. Сегодня она является самой повторяемой и многочисленной в мире.
С помощью мультиметра можно проводить практически все измерения электрических величин: от напряжения и сопротивления до проверки транзисторов и диодов.
Он обеспечен защитой от перегрузок на всех пределах. Имеется индикатор уровня разряда батареи.
На лицевой панели устройства расположен 3 1/2 разрядный дисплей, выполненный в виде семиразрядного жидкокристаллического индикатора. Высота знаков составляет около 13 мм.
Ниже индикатора расположена панель с изображением символов величин измеряемых параметров.
В центре находится переключатель выбора режимов.
Для проведения измерений коммутатор устанавливается на необходимую величину.
При этом вращать его можно как в одну, так и в другую сторону.

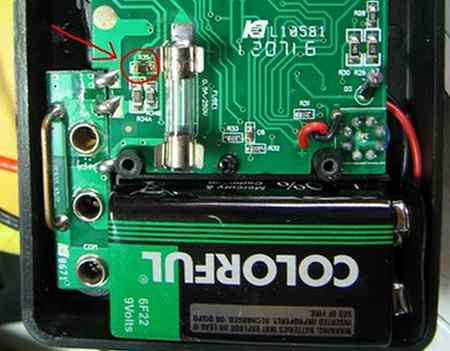

Схема измерителя с АЦП собрана на печатной плате. С обратной стороны расположены контактные дорожки, по которым при выборе режимов перемещаются ламели коммутатора.
Для подключения прибора к проверяемой схеме имеются щупы. Эти элементы низкого качества и для точных замеров не годятся. Многие радиолюбители меняют их сразу после покупки прибора.
Чтобы знать как пользоваться мультиметром правильно, предусмотрено руководство пользователя, в котором подробно указан пошаговый алгоритм выполнения операций.
В инструкции по эксплуатации отмечены технические характеристики устройства в различных режимах, с указанием пределов, разрешающей способности и точности измерений.
Для используемого типа АЦП мультиметр ДТ 838 изготовлен по классической схеме, с применением точных делителей напряжения на сопротивлениях для всех измеряемых режимов.
Данное устройство популярно среди автолюбителей. Им можно как проверить аккумулятор, так и прозвонить электропроводку машины.
Специалисты рекомендуют проводить диагностику источника питания независимо от срока службы батареи. Измерения проводятся в режиме контроля напряжения или тока (измерение утечки).
Характеристики и спецификация
Прибором ДТ 838 можно измерить электрические величины в следующих пределах:
- Постоянное напряжение от 200 мВ до 1 000 В. Погрешность измерения составляет ± 0,5 % в каждом диапазоне измерений.
- Переменное напряжение в 2 диапазонах: до 750 и до 1 000 В с погрешностью ± 1,2 %.
- Постоянный ток в 5 фиксированных диапазонах от 2 мА до 10 А. Погрешность составляет ± 1 %.
- Сопротивление постоянному току от 200 Ом до 2 МОм. При этом погрешность составляет ± 0,8 %, а на максимальном значении повышается до 1 %.
- Звуковая прозвонка. Зуммер включается, если сопротивление цепи меньше 1 кОм.
- Измерение температуры от — 20 °С до + 1370 °С, с точностью ± 3 %.
Последний замер проводится при условии поставки в комплекте прибора термопары. Если же ее нет, то мультиметр покажет значение внутренней температуры (помещения).
Питание устройства осуществляется от батарейки напряжением 9 В. При прозвонке сети напряжение на разомкнутых щупах составляет около 2,8 В.
Проверка целостности соединений — наиболее частая операция, проводимая данным прибором.
Для ее выполнения переключатель режимов необходимо установить в положение звуковой прозвонки.
При целостности соединений (сопротивление меньше 1 кОм) измеритель издаст звуковой сигнал, а на дисплее отразятся показания, близкие к нулю.
Отсутствие сигнала либо слишком большие показания, свидетельствуют об обрыве либо о наличии мест с большим переходным сопротивлением.
Таким же способом определяется работоспособность устройства после включения и перед проведением замеров.
При замере силы постоянного тока в пределах 10 А время операции ограничивается 15 секундами. Если это условие не соблюдать, то сгорит плавкий предохранитель.
В моделях, где он отсутствует, может выйти из строя измерительная схема.
При проведении работ необходимо помнить, что измерению могут подлежать схемы или элементы, находящиеся под высоким напряжением.
Для того чтобы обезопасить себя от поражения электрическим током, необходимо соблюдать правила безопасности при работе с электрооборудованием. По окончании работ необходимо выключить прибор, и отсоединить щупы.
Тесты и сравнения
Для визуального сравнения результатов тестирования использовался мультиметр более высокого класса — Unit 151B. Было проведено 3 теста по измерению величины постоянного напряжения, силы тока и сопротивления.
В качестве источника постоянного напряжения использовался сетевой адаптер на 5 В.
Тестируемый прибор показал величину напряжения равную 5,16 В, в то время как контрольный — 5,11 В. При этом точность измерения составила 1%, что вдвое больше заявленной.
Для измерения тока к этому же адаптеру подключили автомобильную лампу на 24 В. Оба устройства были включены в цепь последовательно с нагрузкой.
Контрольный мультиметр зафиксировал значение равное 0,41 А, что на 0,06 А больше чем тестируемый. В этом случае погрешность составила 1,5 %, вместо заявленного 1 %.
При измерении сопротивления резистора с маркировкой 2,7 кОм оба прибора показали одинаковый результат — 2,69 кОм, что полностью соответствует заявленной точности.
По результатам тестов можно сделать вывод, что испытуемый образец соответствует заявленной точности не у всех измеряемых электрических величин. Однако на бытовом уровне, где не нужна большая точность, он выполнит любые обмеры с достаточной погрешностью.
Отзывы и мнения экспертов
Кирилл, 48 лет, Выборг
Хороший многофункциональный и дешевый прибор. Помогает при ремонтных работах. Однако имеет ряд недостатков. Отсутствует защита от неправильно выбранного диапазона измерения.
Отсюда приборы часто горят и восстановлению не подлежат. Батарейку питания Крона можно купить не в каждом магазине. Чрезвычайно слабые щупы и из-за них много проблем. Менять надо сразу после покупки. Несмотря на это, мультиметр нравится. Прослужил уже более 2 лет.
Сергей, 36 лет, Шахты
Пользуюсь мультиметром 2 года. За это время поменял батарейку и щупы. Наконечники взял от ТЛ-4М (они разборные и при необходимости можно перепаять). Прибор достаточно легкий и компактный, можно носить в кармане. Мультиметром доволен, точность устраивает. Незаменим в хозяйстве.
Борис, 42 года, Белгород
Отличный мультиметр. Покупал около 3 лет назад и использую по сей день. Имеет удобную функцию прозвонки. С ней легко чинить любые цепи, что в машине, что в бытовой проводке.
Заменил и модифицировал щупы. Мультиметром доволен. Далеко не прячу, всегда под рукой. Кто еще не приобрел такой прибор — рекомендую.
Вконтакте
Google+
Мультиметр DT 838 | Преимущества и недостатки, правила использования, схемы, характеристики – на промышленном портале Myfta.Ru
Малогабаритный измерительный мультиметр DT 838 — это многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.
Свою популярность он приобрел из-за своей дешевизны, надежности, простоты эксплуатации, удобства и малых габаритов. Все эти цифровые приборы изготавливают на многочисленных индустриальных электротехнических заводах в Китае, причем под разными торговыми марками.
Эти марки уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются лишь качеством исполнения и комплектацией. Покупая мультиметр DT 838 инструкция, которая к нему прилагается, вам пригодится.
Кстати, она подходит к таким популярным моделям, как М-830В и DT 832.
Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном об этом спрашивают люди, которые впервые приобрели это чудо китайской промышленности. Сложного здесь ничего нет. Переключатель диапазонов устанавливается в нужный режим путем поворота в нужную сторону. Причем его можно поворачивать в разные стороны, по ходу часовой стрелки или против ее хода. Щупы устанавливаются следующим образом. Один всегда в отверстие COM это минус для постоянного тока (хотя прибор не чувствительный к полярности и покажет при не правильной полярности значок минус). Второй в отверстие VΩmA для всех режимов, кроме измерения силы тока.
Для измерения силы тока необходимо переставить второй щуп в третье отверстие с обозначением 10ADC и переключить в соответствующий режим измерения силы тока. Цифровой мультиметр DT 838 инструкция позволяет использовать на все 100 процентов. В ней так же подробно изложены все действия по проведению различных измерений (причем в инструкции обычно упоминаются модели М-830В, DT 832, DT 838). Там же указаны все характеристики прибора (смотри таблицу 1), некоторыми производителями в этом документе может быть указана схема мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.
Единственный, его существенный недостаток для профессионалов это его невысокая точность измерений. Хотя для бытовых нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, силы тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.
Кроме измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), это измерительное устройство позволяет измерить сопротивление резисторов по постоянному току, статический коэффициент передачи тока базы (правда, только маломощных, полупроводниковых транзисторов (hFE)) и измерить температуру (TEMPoC) (для этого необходим специальный датчик, который может идти в комплекте, а может продаваться отдельно).Для отображения результатов измерения используется 3,5-разрядный жидкокристаллический индикатор. Прибор автоматически умеет определять полярность при измерении напряжения и силы тока. За одну секунду происходит три-четыре измерения, из которых считается среднее и выводится на индикатор. Это малогабаритное цифровое устройство работает в температурном диапазоне от 0 до 40 С. Питание его обеспечивается батареей типа советская Крона (9 В). Все пределы измерения мультиметра Ресанта DT 838 защищены от перегрузок.
В основе этого оборудования используется по принципу двойного интегрирования микросхема типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такой аналого-цифровой преобразователь включает дифференциальные входы, которые используются для входного сигнала и для образцового опорного напряжения.
Такое исполнение микросхемы позволяет измерять напряжение, при этом не привязываться к источнику питания самой микросхемы, что позволяет устранить синфазные помехи, как в сигнальных цепях, так и в цепи образцового опорного напряжения. О подробном устройстве внутренней структуры, возможном применении данного типа микросхем можно почитать в Интернете.
Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех измерительных режимов. При выходе из строя рекомендуется не чинить прибор, а купить новый, так как стоит он достаточно дешево.
|
Как пользоваться мультиметром DT 838 (Digital multimeter)

Как пользоваться мультиметром DT 838
Содержание статьи
Мультиметр или как его ещё называют «мультитестер» — это комбинированный измерительный прибор, который позволяет произвести измерение переменного и постоянного напряжения, силу электрического тока, сопротивление, а также выполнить ещё ряд полезных функций.Например, многие современные мультиметры умеют протестировать диоды и измерить коэффициент усиления транзисторов, осуществить прозвонку кабеля или цепи на предмет короткого замыкания и многое другие.
Более дорогие модели мультиметров (в том числе DT 838), и вовсе, позволят снять показатели температуры с чего-либо (посредством специального щупа-термопары), проверить емкость конденсатора и т. д.
Однако, перед тем, как пользоваться мультиметром, следует узнать, что к чему, и понимать, что вы хотите измерить с помощью этого электронного прибора.
Как пользоваться мультиметром?
Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.
В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.
Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.
Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».
При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения.
Как измерить напряжение мультиметром DT 838
Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V~», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.
На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:
- ACV обозначает переменное напряжение;
- DCV обозначает постоянное напряжение;
- ACA и DCA обозначает силу переменного и постоянного тока в амперах.
Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V~», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.
При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.
Как измерить сопротивление мультиметром
Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.
При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.
Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.
Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.
Оценить статью и поделиться ссылкой:видео и инструкция для чайников
Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
- OFF – тестер выключен;
- ACV – переменное напряжение;
- DCV – постоянное напряжение;
- DCA – постоянный ток;
- Ω — сопротивление;
Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:
Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:
Учимся работать с аналоговой моделью
О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!
Измеряем силу тока
Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.
Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.
Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!
Используем прозвонку
Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.
Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!
Видео уроки по теме
Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!
Модель DT-832
MASTECH M300
DT 838
На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!
Советуем прочитать:
Мультиметр dt 838 инструкция по применению — PMSR
Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.
Разновидности прибора
Все мультиметры или мультитесторы делятся на две большие подгруппы:
- Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
- Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.
Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.
Как применять аналоговый мультитестер
Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.
Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.
Инструкция по применению аналогового тестера
Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:
- Проверить элементы питания, воспользовавшись специальным режимом.
- Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
- Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
- Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
- Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
- Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.
Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.
Особенности цифровых мультиметров
В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.
Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:
- off — прибор выключен;
- avc — показатель переменного напряжения;
- dvc — постоянное напряжение;
- dca — ток постоянный;
- Ω — сопротивление.
В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:
- черный провод подключается только ко входу COM;
- при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
- если сила тока более 200 мА, то красный шнур включают в «10ADC».
Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».
Определение короткого замыкания в цепи
В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.
Чтобы определить наличие короткого замыкания, следуйте инструкции:
- Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
- Переключите «ручку» в режим прозвонки.
- Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.
Так быстро и просто вы узнаете о наличии КЗ.
Как меряется постоянный ток
Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.
Чтобы узнать заряжена ли батарея или нет, проделайте следующее:
- Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
- Выставите «ручку» на максимальный показатель в 500 V.
- Свободный конец черного щупа закрепите на неизолированной части батареи.
- Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
- Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.
Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.
Проверка розетки или измерение переменного напряжения
Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.
Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:
- Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
- Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
- Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.
Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.
Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.
Особенности проверки термопары
Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.
Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:
- Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
- Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
- Необходимо снять термопару, открутив гайку.
- Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
- Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
- В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.
Немного рекомендаций
Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:
- У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
- Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
- Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
- Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.
Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.
profazu.ru
Мультиметр внешний вид и разъемы
На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.
Что означают данные надписи:
- OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
- ACV — измерение переменного U
- DCV — измерение постоянного U
- DCA — измерение постоянного тока
- Ω — замер сопротивления
- hFE — замер характеристик транзисторов
- значок диода — прозвонка или проверка диодов
Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:
Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.
Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.
Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.
Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.
Основные операции с мультиметром
Замер напряжения
Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.
Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.
Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.
При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.
И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.
ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!
Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.
Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.
Замер тока
Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.
Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.
Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).
Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.
Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.
Замер сопротивления
Для измерения сопротивления переключатель ставите в положение — Ω.
Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.
Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.
При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.
Прозвонка
Еще один режим работы тестера которым часто пользуются — это прозвонка.
Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.
Нужно заметить что звукового сигнала на DT830B нет.
У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.
Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.
Техника безопасности при работе с мультиметром
- ⚡не производите замеры во влажном помещении
- ⚡не переключайте пределы измерений в момент самих замеров
- ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
- ⚡используйте щупы с исправной изоляцией
Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.
Скачать инструкцию на мультиметр
domikelectrica.ru
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
- OFF – тестер выключен;
- ACV – переменное напряжение;
- DCV – постоянное напряжение;
- DCA – постоянный ток;
- Ω — сопротивление;
Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:
Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:
О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!
Измеряем силу тока
Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.
Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.
Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!
Используем прозвонку
Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.
Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!
samelectrik.ru

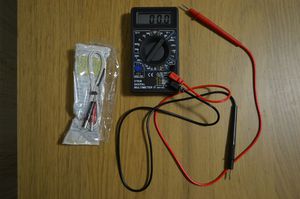

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.
Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.
Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.
Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.
Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.
Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.
Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.
Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.
Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.
Приобрести такой мультиметр можно на AliExpress.
P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.
Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:
- Работает от двух батареек формата AAA;
- Имеет подсветку дисплея;
- Сзади есть подставочка, позволяющая удобно расположить прибор;
- Автовыбор диапазонов измерения;
- Автоматическое отключение;
- В комплекте идет чехольчик.
Приобрести его можно на AliExpress.
www.ekant.ru
