Циркулярная пила из болгарки

Всем доброго времени. В этой статье мастер покажет, как он собрал не большую циркулярную пилу из УШМ.

Первым делом автор взял УШМ, которую и будет превращать, с помощью короба в циркулярную пилу, короб сделал из ламинированной фанеры толщиной 18 мм. Ну про это чуть позже.

Сначала он сделал кронштейн из 4 мм металлической полосы. Сделал отверстие с одного края полосы. Отрезал кусок нужного размера.

И изогнул его как показано на фото. По словам автора конфигурация редукторов на УШМ разная и по этому угол изгиба следует производить на каждую модель УШМ индивидуально подгоняя под редуктор.

На ту часть кронштейна, что будет соприкасаться с редуктором, приклеил кусок резины.
Отверстие на кронштейне должно быть, по наружной кромке резьбы на УШМ.

Так же были сделаны, четыре небольших отверстия для направляющих, и в центре одно побольше для крепления кронштейна к коробу.

К УШМ он крепит болтом с шайбой.


Как писалось ранее короб собрал из ламинированной фанеры.


Вырез под редуктор.

Болт крепления кронштейна.

Направляющие сделал из старых сломанных сверл.

Сверху он установил пластину из 2 мм нержавеющей стали предварительно сняв несколько слоёв фанеры.


Крепления кронштейна находится под листом. Делал его так, шляпку болта немного срезал и обточил грани. Затем в коробе сделал отверстие потай, и посадил болт на эпоксидную смолу.


Собирает пилу.

С боку короба автор сделал отверстие под кнопку фиксации диска.


Диски меняются без снятия УШМ.

Для регулировки оборотов будет использовать самодельный диммер.

Собранный из вот такой платы.

Для сбора стружки сделал такой поддон.

Отверстие под пылесос.

Автор использует автомобильный, но советует брать, какой-нибудь по мощнее.

Упор для заготовок он сделал тоже, из 18 мм фанеры. Фиксируется упор с помощью болта, который при закручивании выдавливает кусок резины соответствующий диаметру болта.

Для удобства, использует удлинитель со встроенным выключателем. Тест доска 20 мм.


Доска 30мм.

Так же, был изготовлен вот такой подвижный стол. Для обрезки заготовок под прямым углом.


Диск пилы прячется в хвостовик, таким образом обеспечивая безопасность.


Все детали можно хранить внутри короба.

Всем большое спасибо и до новой встречи.

Ролик:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Циркулярная пила из болгарки

Предлагаю вашему вниманию интересный проект по превращению болгарки в мощную циркулярную пилу. Конечно, вы можете установить отрезной диски напрямую на болгарку, но это очень опасно, так как обороты тут будут чудовищными. Чтобы обезопасить конструкцию, обороты нужно снизить, а крутящий момент увеличить. Для этого будет нужен редуктор, у автора отрезной диск вращается не более 6000 оборотов в минуту, что позволяет комфортно и безопасно резать материалы. Собрать такую самоделку не сложно, а в хозяйстве она всегда выручит, тем более стоят такие машины немало.

В качестве основы автор решил использовать редуктор от старой болгарки, благодаря нему мы снижаем обороты. Что касается всех прочих узлов, то они собираются очень просто с использованием распространенных материалов. Никакое специальное оборудование не понадобиться для изготовления этой чудесной насадки для болгарки. Все крепления выполнены довольно надежно, также тут используется щиток, что не позволит лететь стружке вам в глаза. В общем, автор подошел довольно ответственно к изготовлению. Рассмотрим более подробно, как же сделать такую насадку для болгарки!

Материалы и инструменты, которые использовал автор:

Список материалов:
— редуктор от старой болгарки;
— листовой алюминий;
— листовая сталь;
— винты и прочее.

Список инструментов:
— сварочный аппарат;
— отвертки и гаечные ключи;
— дрель;
— ножовка по металлу или болгарка.

Процесс изготовления самоделки:

Шаг первый. Разбираем редуктор
Первым делом возьмем редуктор от болгарки и разберем его. Если подшипники сильно изношены, их желательно заменить. Первым делом извлекаем якорь, от него нам нужно отрезать носовую часть. К этой детали автор потом приваривает гайку. Гайка должна быть такого размера и с такой резьбой, чтобы ее можно было накрутить на вал болгарки. Хорошенько отшлифуйте сварной шов, чтобы ничего не мешало. Как вывод мы имеем отличный переходник, который позволит подключаться к редуктору.

Шаг второй. Изготовление крепежного кронштейна
Крепежный кронштейн нужен для крепления насадки в том месте, где находится подшипник болгарки (носовая часть). Эта деталь включает самодельный хомут из листового алюминия. Возьмите кусок стальной трубы подходящего диаметра, к нему сверху нужно приварить стальной круг, эта площадка будет использоваться для установки на нее редуктора. Зажимной хомут автор решил зафиксировать двумя заклепками, чтобы было удобно пользоваться.

Шаг третий. Устанавливаем редуктор
Устанавливаем редуктор, для его крепления используем винты с гайками шайбами. Чтобы дополнительно закрепить редуктор, нам понадобится две стальные пластины. Их нужно приварить к опоре, на которой закреплен редуктор. Далее в этих пластинах сверлятся отверстия, и она прикручиваются с двух сторон к болгарке винтами. Теперь редуктор закреплен надежно и при работе можно не бояться, что устройство развалится.

Шаг четвертый. Изготавливаем и устанавливаем кронштейн для упорной пластины
Для изготовления этой части будет нужна листовая сталь, из нее изготовим хомут. Что касается длинной прямой пластины, то к ее краям нужно приварить еще две пластины с отверстиями, в итоге получатся «уши», за которые мы будем крепить упорную пластину.

Кронштейн также нужно дополнительно закрепить винтами. Для этого режем стальные пластины, сверлим отверстия и привариваем их на свои места. Вот и все, получаем отличную основу для установки опорной пластины.

Шаг пятый. Упорная пластина
Берем листовую сталь и вырезаем в ней паз. Саму пластину обрежем до нужных размеров и уберем заусеницы с помощью напильника. Приварите к пластине «уши» для крепления ее к кронштейну.

Шаг шестой. Защитный щиток
Этот элемент изготавливается из листового алюминия, так как с ним проще всего работать. Просто вырезаем детали по чертежу, используя ножницы по металлу. Далее вся конструкция собирается на заклепках, для этого очень удобно использовать заклепочный пистолет. В крайнем случае, собираем все на винтиках с гайками.

Шаг седьмой. Сборка самоделки
В завершении все части из черного металла рекомендуется покрасить, так машина будет смотреться красивее, а металл не будет ржаветь и разрушаться. Первым делом прикручиваем опорную пластину, для этого вам будут нужны болтики с гайками. Везде старайтесь использовать гровера, так как гайки от вибраций быстро раскручиваются. Теперь осталось закрепить защитный щиток, используем винты с гайками или заклепки.

Шаг восьмой. Тестируем!
Вот и все, наше детище готово, можно испытать! Отрезной диск вращается с относительно невысокой скоростью, но имеет высокий крутящий момент, поэтому нагрузка на болгарку получается минимальной. Еще эта пилу будет куда безопаснее, чем если бы вы установили диск прямо на болгарку.

Автор на видео без особых усилий режет пилой доски, брусья и прочие материалы. Циркулярка справляется с этой задачей без особых усилий и вполне себе быстро, если учитывать сравнительно невысокую мощность маленькой болгарки. Единственным недостатком конструкции можно считать то, что нельзя регулировать глубину погружения режущего диска. Но если самоделку немного доработать, эта проблема решиться.

На этом все, надеюсь, проект вам понравился. Интересно будет узнать ваше мнение по поводу этой машины. Удачи и вдохновений при изготовлении своих проектов. Не забывайте делиться с нами своими самоделками.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Циркулярка из болгарки: особенности изготовления

Циркулярную пилу широко используют домашние мастера для проведения различных типов работ. Изготовление ручной циркулярки из болгарки – простой процесс, не требующий особенных навыков. Его можно выполнить при помощи подручных материалов. Но важно учесть, что подобный инструмент не способен полностью заменить профессиональное устройство.

Виды циркулярных пил

Циркулярка из болгарки бывает двух основных видов.

• Мини-циркулярка (роторайзер)

Это современный агрегат с узкой сферой применения, способный достойно конкурировать со стационарным оборудованием. Он применяется для периодических домашних операций и в частных мастерских при сборке мебели

Это устройство необходимо для проведения значительного объёма работ: пиление, шлифование, сверление, строгание, заточка инструмента. По сравнению с мини-циркуляркой стационарный агрегат отличается большей массивностью и надёжностью конструкции.

Что понадобится для изготовления

Циркулярка из болгарки производится с применением следующих средств:

• листовой металл;

• отвёртка, гаечный ключ и плоскогубцы;

• набор крепёжных элементов;

• металлический уголок

• диск с зубьями;

• электродрель.

Видео: Весь процесс изготовления циркулярки из УШМ

Конструкция циркулярной пилы

Конструкция самодельной циркулярной пилы предусматривает следующие основные элементы:

Оптимальный выбор привода для станка – это двигатель болгарки мощностью около 1 кВт. В комплекте с углошлифовальной машинкой идут струбцины, позволяющие закрепить её на станине.

Двигатель инструмента имеет высокие обороты и может долго функционировать без перерывов. Рекомендуется подобрать УШМ, обладающую высокой мощностью, прочным редуктором и оснащаемую функцией плавного пуска.

• Скользящий упор

Он состоит из нескольких металлических уголков, расположенных по обе стороны от пильного диска. Нижние кромки скользящего упора закругляются для повышения удобства пилы в использовании.

• Осевая рукоятка

Она обеспечивает стабильное положение циркулярной пилы. Изготавливается из металлического прутка. На её концах предусмотрены отверстия. Рукоятка присоединяется к циркулярке с применением крепежей.

• Регулировочная штанга

Позволяет выполнять регулировку глубины пропила. Она выполняется из стального прутка диаметром 5-6 мм. Один конец заготовки изгибается в форме петли и закрепляется передними болтами. На хвостовике прутка предусмотрена резьба, куда навинчиваются гайки.

Для эффективной работы циркулярной пилы применяется система из шкивов и ремня. Необходимо обеспечить скорость вращения диска на уровне приблизительно 6 500-7 200 об/мин. Следует выбрать два диска с разным диаметром: у одного он равняется 0,7 диаметра другого.

Если используется ременная передача, рекомендуется предусмотреть надлежащую систему натяжения: УШМ жёстко крепится к станине, а рабочая поверхность с валом фиксируется после установки ремня.

Изготовление циркулярки

Циркулярка из болгарки изготавливается своими руками в несколько этапов:

• Подготовка стола

Необходимо обеспечить устойчивость стола, исключив возможные раскачивания. В качестве каркаса можно выбрать конструкцию из металлопрофиля. Для изготовления поверхности стола можно выбрать железный лист, фанеру, стекло, ДСП. Должна быть предусмотрена прорезь для режущего диска.

• Установка болгарки

Болгарку следует зафиксировать к планке под столешницей при помощи струбцин. Резьбовые соединения необходимо скрепить при помощи фиксаторов. При размещении диска необходимо обеспечить, чтобы его значительная часть выступала над столешницей. Над диском устанавливается защитный козырёк.

• Установка упорной планки

Для создания упорной планки применяется металлический уголок. Её рекомендуется установить на специальную фанеру. Пластину с планкой необходимо закрепить к столешнице при помощи струбцин.

• Проводка электричества

Необходимо вывести провода и подключить их к удлинителю. Можно произвести закрепление проводов под столешницей посредством степлера.

• Проверка диска

Нужно проверить рукой, насколько легко поворачивается диск. Стоит дополнительно проверить его ход при снятом напряжении. Для контроля эффективности выполняется кратковременный пуск циркулярки.

• Запуск устройства

Инструмент готов к работе. Время от времени следует выполнять проверку температуры двигателя на наличие перегрева. Длительные нагрузки на двигатель и редуктор УШМ недопустимы.

Техника безопасности

При работе с циркулярной пилой следует соблюдать определённые правила техники безопасности:

• Перед запуском агрегата следует принять определённые меры по предотвращению вероятности травм. При использовании ручного инструмента нужно расположить кнопку запуска на удалении от режущего элемента. Если применяется стационарная конструкция, то стол с механической частью заблаговременно привинчивается к полу.

• Циркулярка – это потенциально опасное устройство, поэтому при работе с ним требуется повышенная внимательность. В первую очередь, запрещается стоять на одной линии с вращающимся режущим элементом. Кроме того, крайне не рекомендуется держать рядом с ним руки на расстоянии ближе, чем 20 см.

• Настоятельно рекомендуется подавать древесину к диску циркулярной пилы при помощи специальных брусков. Иначе имеется риск травмировать руки, если произойдёт внезапное соскальзывание материала.

При правильном соблюдении всех этапов работ собственноручно изготовить циркулярную пилу – это несложная задача. Таким образом можно сэкономить немало средств и затрат времени. Подобный инструмент будет полезен при выполнении различных операций по дому.

Как из болгарки сделать циркулярку своими руками

Многие самые разные задачи легко выполнить, используя самодельную циркулярку из болгарки. Такие самодельные приспособления станут незаменимыми помощниками при ремонтах или строительстве, в процессе изготовления мебельных изделий и прочего. Сегодня у всех есть возможность приобрести полноценный циркулярный станок, но многие интересуются как сделать его своими руками.

Для этой цели не требуются особые навыки. Необходимо только понимать как использовать ручной инструмент и обзавестись нужными для работы материалами. Перед тем, как сделать циркулярку из болгарки, важно ознакомиться с общей конструкцией станка.

Конструкция самодельной циркулярки из болгарки

Независимо от конструкционных особенностей, каждая циркулярка из болгарки, которую делают собственноручно или покупают в магазинах, состоит из:

• двигателя;
• рабочего стола;
• станины;
• диска;
• редуктора.

В виде двигателей для самодельных станков допускается устанавливать различные доступные варианты. Зачастую рекомендуется использование асинхронных двигателей, которые куплены непосредственно для станков, двигатели от стиральных машин, дрели или болгарки. У любого из вариантов имеется ряд своих достоинств и недостатков.

Покупая двигатели для соответствующей цели, есть возможность выбрать его параметры под свое устройство. Более достоинств, как таковых, нет. Единственным недостатком этого приобретения является высокая цена. Ведь на самом деле, стоимость двигателя превышает стоимость ручных электроинструментов. Поэтому можно немного доложить и приобрести уже готовый станок. Для многих это не по карману, да и целесообразность таких покупок отсутствует.

Другое решение — двигатели от стиральных машин. Этот способ будет оптимален, если у вас есть исправный двигатель при наличии такой ненужной техники. Для самодельных станков подойдут далеко не любые стиральные машины. Многие современные автоматические машинки оснащены двигателем, для управления которым необходимо использование специального контроллера.

Естественно, для сборки контроллера можно приложить собственные усилия, но это лишние временные и финансовые затраты. К двигателю от старой стиральной машины подключиться довольно просто, поскольку их вал уже оснащен шкивом. Наличие такого двигателя в разы упростит создание циркулярки. К недостаткам таких устройств можно отнести их малую мощность. В итоге мы получим неполноценную станочную модель, а фиктивное устройство. Но стоит отметить, что для определенных ситуаций можно воспользоваться и таким решением.

У дрели, если использовать ее в виде привода для самодельных циркулярных станков, имеется ряд определенных преимуществ, в сравнении с ранее представленными устройствами. Ключевым преимуществом является отказ от редуктора.

В основном электродрель обладает низкими оборотами и высокой мощностью. Привод в работу пильного диска осуществляется прямым образом, посредством зажатия его оси патроном электродрели. Недостатками таких схем является потребность в перерывах во время рабочего процесса. Это обусловлено тем, что дрель не предназначена для проведения непрерывных типов работ и она нуждается в остановке на 10-20 мин в течении каждых 10 мин работы с ней. Отчасти эту проблему можно решить, если установить дополнительную вентиляцию на двигатель, однако это существенно усложнит станочную конструкцию.

Применение углошлифовальных машин, которые также называют болгаркой, фактически не обладает известными недостатками. В первую очередь, у ее двигателя высокая мощность. Наличием такого инструмента могут похвастаться многие мужчины, если нет, то его можно всегда приобрести, в любом случае он пригодится для использования по основному назначению. При этом ее довольно легко интегрировать в станок.

Нередко в комплектации углошлифовальной машины предусмотрено наличие струбцин, благодаря которым она легко крепиться на станину. Установка шкива на вал осуществляется максимально просто. Из-за высоких оборотов в двигателе устройства, осуществляется хорошая вентилируемость, поскольку имеется встроенная охлаждающая система, которая способна функционировать без остановок.

Сконструировать циркулярный станок, используя для этого болгарку, под силу каждому. Нет необходимости в специальных знаниях и навыках. Здесь нужно немного погрузиться творчество и старательно делать свою задачу. В самом начале изготовления станка, следует убедиться в точности своих намерений и решить нужен ли он вам? Важно учитывать, что несмотря на свою устойчивость к непрерывной работе, болгарка может сломаться из-за большой нагрузки.

Имея намерение открыть собственное производство мебельной и деревянной продукции на промышленном уровне, естественно, стоит приобрести полноценный циркулярный станок. Самодельное устройство подойдет для домашних и дачных целей, в качестве инструмента, который позволяет решить бытовые, повседневные задачи.

Видео «Циркулярка из болгарки за 30 минут»

Что для этого необходимо

Самая простая циркулярная пила из болгарки, которую вы сможете сделать своими руками, будет выглядеть в виде металлического столика на котором располагается деревянная поверхность и направляющие. Также предусмотрены места для крепления двигателя, диска по дереву и системы дискового привода. Станина или каркасная рама изготавливается из металлических уголков.

Такая конструкция должна обладать особой прочностью, но при этом не отличаться массивностью. Эффект устойчивости можно достичь благодаря специальным фиксирующим элементам, которые закрепляют станину на любой из ровных поверхностей. Создание агрегата может быть выполнено без применения чертежных эскизов. Достаточно соблюдать приведенные в статье рекомендации, имея минимальные навыки в строительстве.

Для изготовления рабочей поверхности устройства можно использовать МДФ или фанеру. Наиболее оптимальной является фанерный лист, толщина которого составляет 9-12 мм. Рассмотрим пару вариантов, как обустроить дисковый привод.

Использование первого варианта считается наиболее простым решением. Для этого следует выполнить установку диска к штатному месту болгарки. Другими словами, осуществить подбор такого же самого диска, подходящего для работы с большими оборотами. Учитывайте, что характеристики обычных дисков для дерева обладают более низкой скоростью. К тому же, следует учитывать и размер окружности используемых дисков.

Во время распиливания деревянных материалов возникает более высокая нагрузка, нежели при эксплуатации абразивного круга.

Для предотвращения возможного перегруза, стоит использовать диски меньших диаметров чем те, что в основном применяются для работы болгаркой.

Особенностью второго варианта является его незначительная сложность. Но используя ременные передачи, есть возможность уменьшить скоростные обороты диска и создать условия для увеличения крутящего момента. В таких случаях существует возможность создать полноценный станок. Оснастив оборудование несколькими шкивами, можно сделать устройство на котором мы сможем менять коэффициенты передач. У таких станков есть возможность использовать в рабочем процессе разные диски, что позволит без особых усилий распиливать любые деревянные материалы и даже листовой металл.

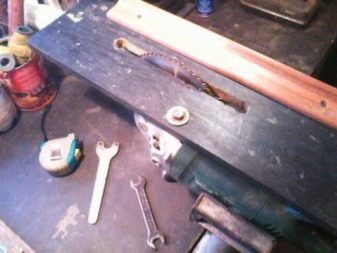

В самодельных станках болгарку можно крепить не к рабочим поверхностям, а на станину. Фиксацию следует выполнить максимально надежно. Не стоит использовать для этого пластиковые стяжки, хомута и саморезы. Не пренебрегайте этим, поскольку из-за возникающих вибраций и высокой скорости, крепления могут разрушиться довольно быстро, что повлечет за собой самые неприятны последствия.

Обеспечить надежное крепление можно струбцинами, которые предусмотрены в качестве комплектующих элементов к болгарке. Или же прижать инструмент к конструкции станка можно посредством самодельных хомутов. Для соединения резьбовых элементов необходимо обязательно использовать резьбовые фиксаторы.

Их можно купить во многих магазинах с авто запчастями. Для того, чтобы закрепить болгарку на станке подойдет использование временных фиксаторов, для остальных же деталей — постоянные.

Далее необходимо выполнить установку одной из наиболее важных деталей — упорной планки. Ее необходимо устанавливать на рабочей поверхности параллельно к плоской стороне диска.

Целесообразней выполнить упорные планки из железных или алюминиевых уголков. Упорные планки должны быть подвижными. Для этого уголки крепятся не к рабочим поверхностям, а к другим фанерным пластинам. При этом пластины располагаются на рабочей поверхности. Зафиксировать их лучше всего посредством струбцин, купленных в специализированных местах продажи строительной продукции. Конструкция станка может быть придумана на свое усмотрение.

Единственное условие — это максимально просто расположить все элементы оборудования. Прикрепив на станину рабочий стол и закрепив болгарку, необходимо прорезать место для диска. Это легко делается через внутреннюю сторону станка. Сделав необходимое количество отметок, следует снять стол, чтобы разметить место для прорези линейкой и уголком. Вырезать щель по составленной разметке можно болгаркой.

Внимание! Для этой задачи запрещается устанавливать на инструмент диски, распиливающие дерево. Поскольку есть высокая вероятность, что из-за этого болгарку может вырвать. Удержать ее с дисками такого типа практически нет возможности.

Для пропила фанеры допускается использовать обычный абразивный диск. Делая распил на малых усилиях, с болгаркой от этого ничего не случится. Единственным недостатком можно считать небольшое задымление. Делать это лучше всего на улице, а не в помещении.

Применение пластиковых стяжек, например, подойдет для закрепления шнура от электроинструмента к каркасу станка. Выключатель можно сделать из удлинителя, в который встроена кнопка вкл/выкл питания. Крепление удлинителя также можно выполнить на станину, расположив кнопку в любом из доступных и удобных мест.

Позаботьтесь о технике безопасности, от этого зависит ваша жизнь и здоровье. Предусмотрите наличие одной очень важной детали — защитного козырька над диском. Для его изготовления можно использовать фанеру, сделав небольшой узкий короб, закрепите его на мебельные петли, чтобы при необходимости можно было откинуть. Игнорируя наличие такого защитного механизма, вы существенно рискуете навредить своему здоровью.

Соблюдение дополнительных мер безопасности

Мощный двигатель и рабочие детали, которые вращаются на огромной скорости, очень опасны не только для человека, работающего за станком, но и для окружающих. Неаккуратная работа и необдуманные действия, могут привести к тому, что заготовку легко вырвет рук. Такое летящее изделие становится неуправляемым оружием. При этом, такой сбой может повлечь за собой разрушение пильного диска. Разлет мелких осколков влечет за собой опасную травматизацию. Для минимизации рисков, создавая станок следует учитывать обязательные правила.

1. Не располагайте кнопку вкл/выкл на рабочем столе станины. Ее следует размещать на одной из боковых поверхностей.
2. Предусмотрите наличие защитного кожуха.
3. Запрещено эксплуатировать такое оборудование без надежной фиксации на устойчивой поверхности.

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее.  Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго.  Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.

Полезные советы

При общей компоновке оборудования необходимо учесть такие требования:

• подачу обрабатываемой заготовки производить справа на лево, для левшей в зеркальном отображении;
• кнопку вкл/выкл расположить спереди станка;
• работа за станком и его расположение должно быть, подальше от местонахождения окружающих.

Видео «Циркулярка из болгарки своими руками»

Полезная видео-инструкция, в которой представлено изготовление небольшого циркулярного станка.

как сделать циркулярную пилу по чертежам своими руками? Изготовление ручной мини-пилы

Почти в каждом частном строении имеется подсобное помещение хозяйственного назначения. В нём чаще всего хранятся строительные материалы и инструменты, инвентарь и сельхозтехника.

В этой статье речь пойдёт о том, как из подручных средств, оставшихся после ремонта, самостоятельно изготовить циркулярную пилу на основе двигателя из болгарки.

Особенности конструкции

Осуществить работу по трансформации одного вида пилы в другую можно с использованием старых, оставшихся от ремонта элементов. Обладая слесарными навыками и смекалкой, вы без особых усилий справитесь с этой задачей.

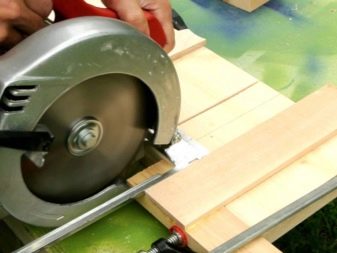

Отличительные особенности такого вида приспособлений состоят в том, что существуют циркулярные пилы из болгарки в качестве самодельного станка или ручного приспособления, закреплённого на столе или другой основе.

Если у вас есть старая болгарка, то двигатель лучше всего снять с неё и использовать как сердцевину будущей пилы. Подойдёт также двигатель от стиральной машинки.

Любая циркулярка имеет несколько основных компонентов:

• самодельный стол в качестве устойчивого каркаса;
• станину для пилы;
• двигатель из УШМ;
• упор скольжения;
• штангу для регулировки высоты пропила;
• редуктор, пильный диск.

Такой станок подойдёт для распила небольших деревянных брусьев. Когда планируется обработка древесины в больших количествах и крупных габаритов, то лучше приобрести готовое производственное оборудование. Стоимость его велика, однако, для бизнеса данная покупка станет идеальным решением.

Чтобы проводить безопасно работу на циркулярной пиле, следует с особым вниманием подобрать для неё диск. Болгарка является сложным инструментом и использовать диск с неё для распила деревянных изделий нельзя. В любой момент может произойти его заклинивание.

Вращаясь на очень высокой скорости, такой элемент способен раскрошить дерево в щепки, от которых можно получить травмы. Это происходит потому, что при обработке на диск идет высокая температурная нагрузка. Лучше всего приобрести новое изделие специально для циркулярной пилы.

Если циркулярку закреплять на полу, то каркас следует зафиксировать крепежными элементами (уголками), чтобы обеспечить его устойчивость. Для изготовления станины можно взять ненужный шкаф или несколько листов ДСП. Однако надёжнее делать её из металла.

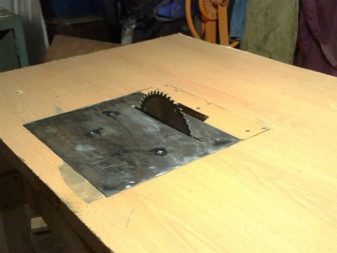

Основную рабочую поверхность столешницы лучше выполнять из фанеры или ламинированной древесно-стружечной плиты. Стол должен стоять очень прочно на полу, чтобы его вибрация была незначительной.

Диск на пилу устанавливают меньшего диаметра, чем использовавшийся для болгарки – это не даст двигателю перегреваться. Купить его можно как в магазинах автозапчастей, так и в специализированных строительных маркетах. Мощность двигателя болгарки, из которой делается циркулярка, не должна быть меньше 1600 вт.

Более сложный вариант подразумевает установку дополнительных элементов: системы шкивов, ременной передачи. При таком способе изготовления самодельная конструкция приобретёт вид производственного станка. Наличие ремня позволит снизить скорость дискового вращения.

Необходимый инструментарий

Для работы вам понадобятся инструменты, строительные материалы или куски частей сборочных деталей старой мебели.

Нужны будут:

• плоскогубцы, отвертка, разводные ключи, молоток;
• лист металла, уголки, гайки, болты, шурупы, крепежи;
• болгарка и электродрель, выключатель и розетка;
• шуруповёрт, линейка.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

• прежде всего, нужно сделать стол-основу;
• установить саму болгарку и диск;
• прикрепить упорную планку;
• подвести электричество;
• провести проверочный запуск.

Основным элементом как мини-образца, так и стационарного варианта циркулярки является стол-каркас. Сделать его можно, используя чертежи, или соорудить по своему вкусу, соблюдая основной принцип изготовления такой части пилы. Всё будет зависеть от размеров древесного материала, который собираетесь в дальнейшем распиливать.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

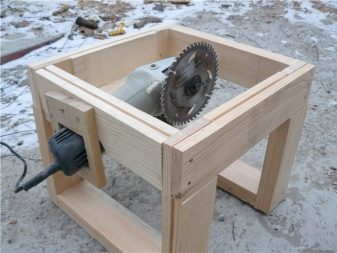

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

• Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
• Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

• После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
• Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.

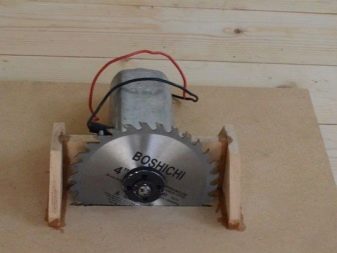

• Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

• Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
• Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
• На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

Когда пила готова, делают проверочный запуск и распил небольших брусков, обращая внимание на скорость вращения диска.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Правила эксплуатации

Использование при обработке древесины таких конструкций, как самодельные пилы, оснащённые дисками, накладывает на их владельцев определённые обязанности.

Помимо хорошо закреплённого на полу стола и защитного кожуха на диске, необходимо организовать подачу лесопильного материала в обе стороны: справа налево и обратно. Доски и рейки передвигать по станине во время работы циркулярки нельзя руками, для этого следует использовать брусок или его аналог из дерева. Не рекомендуется быть вблизи вращающегося диска на расстоянии меньшем, чем 25-30 см. Нельзя держать близко к пиле руки – можно повредить пальцы.

Включать и выключать циркулярную пилу нужно посредством кнопки, расположенной либо сбоку, либо спереди агрегата. Когда вращается диск, то стоять за ним или впереди него запрещено.

Меры безопасности

Во избежание попадания в глаза мелкой древесины при распиливании, а также щепок обязательно необходимо проводить работу в очках. Следует позаботиться о том, чтобы распиловка выполнялась в хорошо освещённом помещении или циркулярка стояла бы на открытой для солнечных лучей площадке.

При работе с материалом для распила нужно следить за тем, чтобы в нём не было гвоздей или больших сучков. Это обстоятельство может спровоцировать поломку диска или изменение направления движущегося бруска или рейки. В лучшем случае двигатель может быть испорчен, а диск – затуплен. В худшем варианте вырвавшийся из рук строительный материал причинит увечья тому, кто занимается распиловкой или людям, находящимся рядом.

Нельзя производить включение циркулярной пилы мокрыми руками. Категорически запрещено проводить работы в нетрезвом состоянии. Обрезки распиленного материала можно удалять с рабочей поверхности станины только при полной остановке режущего диска.

Таким образом, изготовить циркулярку в домашних условиях сможет любой человек, умеющий работать строительными инструментами и имеющий навыки изготовления деревянных или металлических конструкций. Нужно соблюдать правила эксплуатации агрегата. Такая пила в дальнейшем станет вашим помощником и значительно снизит трудовые затраты на обработку пиломатериалов, используемых в личном хозяйстве.

О том, как сделать циркулярку из болгарки своими руками, смотрите в следующем видео.

Электроножовка из болгарки

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как изготовить электрическую ножовку на основе болгарки. Самоделка проста в сборке и не требует сложных станков для изготовления. Инструмент работает отлично, автор легко пилит ножовкой бруски, доски и даже бревна. Работает машина за счет того, что вращательные движения вала болгарки превращаются в возвратно-поступательные движения ножовки. Конструкция болгарки не меняется, изготовленная самоделка является лишь насадкой для болгарки. Если вас заинтересовал подобный проект, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— старая ножовка;
— кусок железной трубы;
— листовое железо;
— болты и гайки;
— один подшипник;
— краска по металлу.

Список инструментов:
— дрель;
— напильники;
— сварочный аппарат;
— сверлильный станок;
— болгарка;
— штангенциркуль;
— маркер, рулетка.

Процесс изготовления самоделки:

Шаг первый. Ножовка
Первым делом нам понадобится ножовка, подойдет старый инструмент, но его нужно будет наточить. С ножовки снимаем ручку, она не понадобится. При желании ножовочное полотно можно значительно укоротить, так как его ход будет маленьким.

Шаг второй. Эксцентрик
Самоделка работает благодаря эксцентрику, который установлен на вал болгарки. В качестве детали нам понадобится шариковый подшипник и кусок болта, из которого автор выточил подходящий штифт. Устанавливаем подшипник на вал так, чтобы он был смещен, надежно крепим его гайками с шайбами. В итоге, когда такой подшипник будет вращаться, он и будет двигать ножовочное полотно вперед и назад.

Шаг третий. Хомут
Далее нам предстоит изготовить хомут, он же будет выступать в качестве основы, на которой будут закреплены все узлы. Тут нам понадобится кусок железной трубы, ее внутренний диаметр должен совпадать с той частью болгарки, к которой крепится щиток. Отрезаем кусок нужно длины и делаем надрез по кругу заготовки. Далее делается надрез поперек и вместе разреза привариваются две гайки, одна с резьбой, другая без. В итоге у нас получается отличный хомут, который можно стянуть на болгарке винтом или болтом.




Шаг четвертый. Ножовочное полотно
Подготовим ножовочное плотно, нам нужно просверлить в нем отверстие такого диаметра, чтобы в нем поместился подшипник, установленный на валу болгарки. Отверстие автор просверлил на сверлильном станке шаговым сверлом.

Далее отверстию нужно придать овальную форму, чтобы полотно двигалось только в одном направлении. Тут нам на помощь придут напильники и бормашина.

Шаг пятый. Рама
Почти все детали готовы, остается сделать раму, тут нам понадобится листовое железо. Вырезаем две пластины и сверлим в одной отверстие по диаметру хомута, привариваем эту деталь к хомуту, это будет основа.

Также в обеих пластинах нужно просверлить отверстия под болты, которые будут скреплять вместе пластины. Болты нужно приварить к основе.

В завершении останется доработать ножовочное полотно, сверлим в нем 4 отверстия в тех местах, где находятся соединительные болты. Отверстия нужно расточить напильником до овальной формы. В итоге болты будут служить в качестве направляющих, которые и будут удерживать ножовочное полотно.

Шаг шестой. Покраска и сборка
Красим все детали, чтобы самоделка не ржавела и хорошо смотрелась. Ну а далее все можно собирать, устанавливаем основу и эксцентрик, ну а далее останется поставить ножовочное полотно и верхнюю часть рамы. Самоделка готова, можно испытывать, но не забудьте все хорошо смазать! Инструмент режет брусья, и даже бревно. Конечно, производительность пилы не очень высокая, так как маловат ход ножовочного плотна.

В целом самоделка заслуживает внимания, так как сделано все довольно просто. На этом проект окончен, надеюсь, он вам понравился, и вы нашли для себя новые идеи. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как использовать болгарку в качестве циркулярки

Циркулярка является незаменимым инструментом, который очень важен не только при распиливании дров, но и при проведении ремонта в доме или квартире, а также изготовлении мебели и т.п. Сама по себе циркулярка – это достаточно дорогое удовольствие, но не стоит торопиться тратить деньги на ее приобретение. Такой инструмент, можно изготовить из болгарки. Как это сделать? Именно этому вопросу и посвящен данный материал.

Подготовка к переделыванию болгарки под циркулярную пилу

Что же понадобится для создания циркулярной пилы из болгарки своими руками? Для этого нужно убедиться в наличии следующих конструктивных элементов:

• Болгарка. Желательно использовать мощный инструмент профессионального назначения. На маломощных болгарках можно будет пилить только тонкие материалы из древесины.
• Дрель.
• ДСП-плиты.
• Шурупы и клей.
• Хомуты из пластика.

Для начала необходимо приобрести специальный диск от циркулярки, подходящий на болгарку. Этот диск должен быть с зубьями, количество которых зависит от размера диска, а также от целей использования инструмента. Для начала необходимо побеспокоиться об основании для будущей циркулярной пилки.

В качестве основания сойдет самодельный деревянный столик, рамный каркас или старый стол. Главное для основания – это устойчивость, так как во время работы будут возникать колебания.

Важно знать! Основание можно собрать из подручных брусков и фанеры, что будет гораздо эффективнее и надежней.

Когда основание будет готовым, то нужно позаботиться о создании упора для УШМ. Сделать его также можно из брусков и досок. Толщина упора должна подбираться так, чтобы кожух УШМ имел плотное прилегание к боковой части короба без щелей. Длина короба должна быть достаточной, чтобы закрепить болгарку. Можно также выделить и место для шланга, при помощи которого будет осуществляться удаление опилок. Ширина упора будет равняться расстоянию от нижней кромки защитного кожуха до края корпуса УШМ.

Упор крепится при помощи саморезов. Края упора не должны выходить за пределы кромки будущей поверхности для работы. На третьем этапе следует закрепить рабочую поверхность на основание. Такая поверхность обязательно должна быть ровной и гладкой.

Установка болгарки на основание осуществляется при отключенном инструменте. В качестве фиксаторов, можно использовать пластиковые хомуты. Защитный кожух инструмента не должен выступать за пределы рабочей поверхности. После монтажа болгарки, следует проверить легкость поворота диска при помощи руки. Если диск вращается без заклинивания и касаний к конструкции, значит циркулярка практически готова к применению.

Для начала работы следует выставить нужную глубину пропила, после чего зафиксировать корпус болгарки. После того, как все готово к пуску, можно выполнить тестовый кратковременный запуск. Если все хорошо, то можно запускать аппарат и проверять его в действии.

Важно знать! При работе болгарки необходимо обязательно проверять нагревание электромотора. При его перегреве может произойти заклинивание, поэтому нельзя этого допускать.

Не стоит также забывать, что диски для болгарки, предназначенные для резки древесины, нельзя использовать для распиливания других материалов: пластик, металл и прочие варианты. Если на диске отсутствует хотя бы один зуб, то также следует исключить применение такого инструмента.

Вариант настольной циркулярки

Циркулярная пила из болгарки – это отличный способ сэкономить значительное количество средств. При этом важно понимать, что самодельный инструмент является не таким надежным как заводской, поэтому не стоит забывать о соблюдении правил техники безопасности.

Самостоятельное производство циркулярной пилы требует немного времени, а также соблюдение точности. Если отсутствует уверенность в надежности такой конструкции, лучше ее сразу переделать, нежели испытывать на себе. Путем несложных, но при этом обдуманных действий, можно изготовить даже настольную циркулярку. Преимуществом настольной циркулярки является компактность. Ее можно установить в любом месте, в результате чего выполнять работу. Это может понадобиться в случае проведения ремонта в квартире, чтобы не спускаться за каждым разом в гараж для выпиливания изделий различных форм и толщины. Варианты настольных циркулярок из болгарки представлены на фото выше.

Главное условие настольных циркулярок – это надежность фиксации основания. Лучше всего, при проведении работ, всю конструкцию закреплять к столу или прочим поверхностям, чтобы обеспечить полную неподвижность.

Вариант полноценной стационарной циркулярки из болгарки

Изготовление полноценной циркулярной пилы из болгарки представляет собой более трудоемкой процесс, чем изготовление настольного варианта. При изготовлении такого варианта требуется уделить внимание кнопкам управления инструмента: пуск и стоп. Для этого потребуется разобрать болгарку, чтобы вывести из нее проводку на кнопки управления, но при этом вы сможете получить практически полноценную циркулярную пилу.

В качестве болгарки рекомендуется выбирать модели, на которых частота вращения диска составляет до 7000 оборотов. Небольшие болгарки выдают до 12 тысяч оборотов, что является очень большим значением. Диски для древесины не предназначены для работы на таких оборотах, поэтому очень важно отнестись к подбору УШМ с особой серьезностью. При покупке диска следует обращать внимание не только на его размер, но и качество. Вариант полноценной циркулярки представлен ниже.

Ниже на видео представлена самодельная циркулярка с применением немецкой УШМ, частота вращения шпинделя у которой, не превышает 6 тысяч оборотов. Такой вариант является попросту идеальным для изготовления самодельной циркулярной пилы.

В завершении важно отметить, что циркулярка – это еще одна незаменимая вещь, которая всегда может быть полезной при выполнении любых работ с древесиной.
