На огороде всегда много работы, но одна из самых тяжёлых и утомительных – это перекопка земли. На небольших участках такую работу делают с помощью лопаты, но она отнимает силы. Однако существует особый инструмент, который позволит выполнить эту работу с гораздо меньшими усилиями. Рассказ о том, что такое чудо лопата чертежи и размеры для её изготовления будет в этой статье.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

  1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
  2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
  3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
  4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
  5. Этот инструмент удобно использовать для выкапывания картошки.
  6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

Чудо лопата

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

  1. Древко, за которое инструмент держит человек.
  2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
  3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
  4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

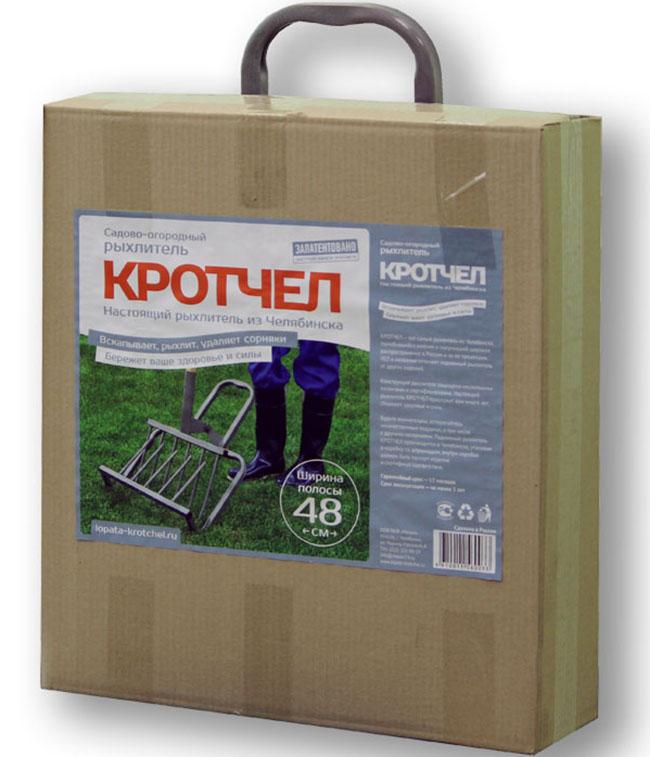

Садово-огородный рыхлитель «КРОТЧЕЛ»

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

  1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
  2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
  3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Различные варианты инструментов

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

Рыхлитель почвы без переднего упора

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Рыхлитель почвы без переднего упора

Копалка

Такой вариант отличается от классического тем, что в нём отсутствует решётка, расположенная впереди. Ручка инструмента также сделана другим образом.

Копатель состоит из следующих частей:

  1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
  2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
  3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Копалка

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

  1. У неё имеется два древка: длинное и короткое.
  2. Лезвие инструмента присоединено к короткому древку.
  3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

При работе инструмент втыкают в землю, слегка сдвигают вперёд длинную ручку. Затем наступают на короткую часть, и, с учётом закона рычага и длины плеча, лопата поднимет землю.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах.

Архимедова лопата

Как самостоятельно изготовить

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. В этом разделе будет рассказано, как сделать чудо лопату своими руками, про чертежи и размеры для её изготовления.

Материалы

Основная часть конструкции делается из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно! Зубья нужно делать из качественной стали. Подойдут полученные из вил или такие, которые изготовлены на основе автомобильной рессоры. Рекомендуется, чтобы зубьев было от 6 до 8.

Рукоятку можно сделать деревянной или из металлической трубы.

Размеры

Ширина рабочей части обычно составляет от 60 до 80 см. Если сделать больше, то производительности это практически не добавит. Рекомендуемая длина штырей – от 22 до 30 см.

Длина ручки делается по росту. Будет удобно, если она будет доходить до плеча.

Чертежи

На рисунке ниже приводится один из вариантов того, как сделать лопату.

Чертёж чудо-лопаты

В соответствии с данной схемой, возможно самостоятельно изготовить инструмент.

Чудо лопата существенно облегчает труд по вскапыванию участка. Её можно сделать самостоятельно. Если есть возможность, имеет смысл приобрести качественную покупную модель.

Чудо лопата своими руками: фотоотчёт по изготовлению самоделки

Это самодельное приспособление просто незаменимо для дачников — чудо лопата! Оригинальная конструкция лопаты, позволяет быстро вскопать огород с минимальными физическими нагрузками, особенно пригодится людям с заболеваниями спины.

Представляем фото пошагового изготовления самодельной чудо лопаты.

Материалы:

  • Прут.
  • Уголок — 45 мм.
  • Труба.
  • Пара болтов на 10.

Из прута нарезаем 15 отрезков длиной по 30 сантиметров. Далее 8 отрезков нужно заострить с одной стороны.

Берём уголок длиной 60 см, отмеряем на нём ровно 8 частей, чтобы расположить 8 прутов на одинаковом расстоянии. Далее берём ещё один уголок длиной 50 см и разделяем его на 7 частей, соответственно на 7 прутков.

К уголкам привариваем пруты, а к уголку длиной 50 см нужно по краям приварить с обоих концов уголки длиной 35 см.

По краям боковых уголков сверлим отверстия, из кусков уголка делаем петли.

В петли вставляем и привариваем болты, петли вставляем в отверстия на уголке, а сверху привариваем ранее сделанную деталь.

Из трубы на 15, отрезаем два отрезка длиной по 125 сантиметров и немного загибаем.

Отрезки труб привариваем по краям верхнего уголка, усиливаем пруткам.

К трубам привариваем ручку.

В результате у нас получилась самодельная чудо лопата сделанная своими руками, с её помощью можно быстро и без особых усилий перекопать огород.

Как пользоваться чудо лопатой, показано в этом видео.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов

Вам не нравится копать палисадник? Вы просто никогда не держали в руках  по-настоящему классный садовый инструмент! Как  достичь максимальной эффективности, работая в саду, и при этом  прикладывать минимум физической силы?  Чертеж чудо-лопаты и   подробные инструкции по ее изготовлению из подручных материалов вам в этом помогут!

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине  не малых денег.

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет  рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается  П-образное крепление. Таких креплений нам надо 2.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Шаг 1Делаем рамку.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Шаг 2Изготавливаем рычажный механизм.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим элект рической дрелью в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Шаг 3Привариваем противорежущие.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 450 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Шаг 4Привариваем заднюю опору.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Шаг 5Изготавливаем черенок.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция  чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

Чудо-копалка или супер лопата своими руками, несколько конструкций + испытание

Чудо-копалка или супер лопата своими руками, несколько конструкций + испытание
Эти простые конструкция копалок или лопат упростят задачу вскопки и рыхления почвы. В сравнении с традиционными штыковыми лопатами и вилами - данные конструкции копалок позволяют выполнять работу в 4 раза быстрее и с меньшей затратой сил! Спина при такой вскопке не напрягается и не устает!

Первый вариант чудо-копалки


Несложная в изготовлении чудо-лопата которая в последствии экономит силы и время при вскапывании огорода.Нагрузка на поясницу отсутствует.

Второй вариант дополнительно рыхлит почву

Третий вариант копалки+рыхлителя - усовершенствованный


Для перекапывания огорода нам на помощь придет приспособление, которое имеет множество названий: чудо лопата, огородный рыхлитель, легкокоп, ортопедическая лопата и т.д.

Достоинство чудо лопаты:
- большая ширина вскапывания - 50см, по сравнению с обычной лопатой
- незначительные нагрузки на спину
- значительно увеличивается производительность перекопки огорода
- нет надобности, после перекапывания, обрабатывать участок граблями, поскольку комья не образуются.
