Что такое заземление? Как сделать и для чего нужно заземление

Заземление и приземление. Слова однокоренные. Приземление обозначает стыковку с поверхностью. Заземление – термин из сферы электроприборов и связанного с ними. Остается проанализировать какова связь с землей.

Что такое заземление

Если обсуждается связь электрооборудования с почвой, возможно, речь о заземлении. Иногда, на поверхности приборов скапливается разряд. Среди причин – нарушение поверхности проводов. Сквозь прохудившуюся изоляцию ток с техники переходит на тела прикасающихся к нему людей, животных.

Плоть становится проводником на пути электронов к земле. Зная сие, люди предлагают напряжению иной путь. Провожатым делают провод, уходящий от аппаратуры в почву. Сопротивление кожи току выше, чем у металла.

Получив выбор, высвободившийся ток переходит на сплавы. Почва, куда они ведут, отлично поглощает энергию. Особенно хорошо ток «растекается» в водоносных слоях земли.

Придумал, как сделать заземление Бенджамин Франклин. Ему принадлежит идея громоотвода. Изначально, американец прикрепил металлический прут к машинному кондуктору.

Заряд с последнего начал  плавно стекать по шпилю, подобно тому, как перед грозой ток спускается по мачтам судов и шпилям церквей. Франклин был уверен в электрической природе молнии и догадался, что при высоком потенциале поля, часть электронов из него могут оттягивать на себя проводники.

Общий заряд уменьшается. Вместо искровой молнии рождается коронный разряд, тот самый стекающий и лишь слегка  лучащийся. Такой не способен воспламенить окружающие предметы и опалить плоть.

Получается, с практической точки зрения контур заземления – это защита здоровья и материального имущества. Подробнее о роли отвода тока в почву расскажем в следующей главе.

Зачем нужно заземление

Если описывать ток, то это субстанция без запаха, вкуса и цвета. Прикасаясь к предмету под напряжением, человек может не знать об опасности. Искрить начинает лишь в случае короткого замыкания. Оно происходит при соединении точек электрической цепи с разными электронными потенциалами.

«Молчаливое» заземление призвано уберегать от столь же незаметного напряжения. Потенциал земли уравнивается с потенциалом корпуса электрического прибора. Однако, полностью отвести ток в землю удается лишь при низком сопротивлении на участке цепи.

Альтернативой заземлению служит зануление. Его провод подводится к трансформаторной нейтрали подстанции. При попадании фазы на прибор, происходит замыкание. Оно служит толчком к срабатыванию в сети предохранителей.

Прибор автоматически отключается. То есть, зануление дает людям сигнал о неисправностях, но напряжение остается на корпусах приборов. Нужно починить сеть, лишь потом возвращаться к эксплуатации оборудования. Актуально для промышленных объектов. Дома заземление лучше.

Зануление еще именуют рабочим заземлением. Руководствуются не столько вопросами безопасного труда, сколько подстраховкой на случай аварии. Нужно обеспечить возможность работы оборудования в экстремальных условиях.

Обычное же заземление именуют защитным. Его главная роль – спасти жизни и здоровье людей. Для удара током, кстати, мало прикоснуться к аппарату под напряжением. Нужна электрическая цепь.

В ней 3 участника – прибор, тело и земля. Если человек, к примеру, зависнет в воздухе, цепь не сложится и удар током минует. Но, как сетовала героиня повести Островского «Гроза»: — «Почему люди не летают?»

В первой главе указывалось, что еще лучше земли ток вбирает вода. Смертельными, обычно, становятся электрические дуги, формирующиеся через тело человека в мокрую почву, лужу.

Достаточно вспомнить сцены из фильмов с опусканием в воду руки с включенным феном. В общем, заземление приборов особенно важно во влажных помещениях, площадях с риском затопления.

Способность разных грунтов столь же по-разному «воспринимать» ток – это сопротивление заземления. Земля противодействует растеканию по ней электронов. Есть рамки этого противодействия. Для частных коттеджей и дач рекомендовано сопротивление в 30 Ом. На газопроводах и молниеотводах достаточно 10-ти Ом, а на телекоммуникациях – 2-4-ех.

Третьим типом заземления признан тот самый громоотвод, созданный Бенджамином Франклином. Отсутствие защиты на бытовых и промышленных приборах редко приводит к пожарам.

Температура в месте напряжения невысока. Дабы началось возгорание, нужна искра и легковоспламеняющиеся газы в воздухе. Совпадают факторы редко. При ударе же молнии точка взаимодействия с ней раскаляется до 30000 градусов. 1/5 пожаров на личных усадьбах – итог попадания небесного разряда.

Такова статистика. Поэтому, заземление в частном доме необходимо и на приборах, и на крыше в виде металлического шпиля. Как установить его, и сделать защиту на электроаппаратуре, поведаем далее.

Как сделать заземление своими руками

Шпиль громоотвода, обычно, представляет стальной стержень шириной сантиметр и длиной около 2,5 метров. Это приемник тока. Устанавливают его в верхней точке крыши. Известно, что молнии притягивают именно высотные объекты.

От приемника по стенам дома спускают катанку. Это провод заземления с круглым и широким сечением. Ведут катанку поодаль от окон и дверей. Сам заземлитель делают общим с бытовыми приборами жилища.

Иначе говоря, провода-проводники из дома и с крыши ведут к одному контуру, зарытому в грунт. Достаточно рамы из 3-ех электродов. Так называют проводники 1-го типа в контакте с ионным проводником.

Электроды для контура заземления должны быть «голыми», то есть без антикоррозийными диэлектриками. Ограничиваются лаком в местах сварки.

Нужно учесть постепенное истончение стали под действием коррозии. Поэтому, электроды берут с запасом в сечении. Есть минимальные требования. Так, ширина оцинкованного прута должна быть 6 миллиметров и больше. Минимум для прутов из черного металла – сантиметр.

Электроды в заземляющем контуре соединяют лентой из стали. Такую именуют трипсом. С электродами его сваривают. Можно сделать заземление своими руками. Важно увести контур на метр от стен и на 5 метров от пешеходных тропинок и крыльца дома.

Соответственно, удобно уводить проводники на задние стены строения и скаты крыши. Впрочем, бывают дома с несколькими входами. Важно удалить контур на 5 метров от каждого.

В частных домах удобно делать систему естественного заземления. Оно заключается в использовании для проведения тока уже имеющихся в строении элементов. По фундаменту, к примеру, напряжение может провести арматура. В общем, можно сэкономить на покупке провода  и сохранить естественный вид здания. Провод, кстати, именуют искусственным заземлителем.

В многоквартирном доме система заземления подводится к щиткам. Они должны входит в контур системы. Соединение с ним происходит через шину заземления. К ней подведено много проводников. Шина позволяет выровнять потенциалы сети.

Делают элемент из железа. По сути, медь и алюминий подойдут лучше, но дороги  и есть риск вырезания металла с целью сдачи в пункты приема. Сделать шину можно даже из золота, что тоже нелогично при наличии дешевого и не интересующего сборщиков сплавов  железа.

Заземляющий провод, хоть в квартире, хоть в доме, должен входит в основную проводку  совпадать по сечению с фазной жилой в разводке по дому. Таков стандарт. Соответственно, проводка делается трехжильной.

Одна «жила» в ней – ноль, вторая – фаза, а третья – заземление. Розетка с ним снабжена контактами. Они подведены к корпусу. Его включение автоматически «запускает» не только бег тока, но и работу заземлителя.

Износ изоляции ведет не только к коротким замыканиям. На них реагируют автоматы защиты. Чаще из системы «утекают» малые токи. На них настроено УЗО. Аббревиатура расшифровывается как «устройство защитного отключения». Однако, направляют излишки тока оба прибора в заземляющий провод, а тот уводит напряжение в грунт.

Кроме стационарного заземления бывает переносное. Его используют, как правило, на предприятиях во время отключения от тока участков сети вблизи электроустановок. Есть риск ошибочной подачи напряжения или появления наведенного тока. Под последним понимается некое перекидывание электронов с соседней линии, которая остается проводящей.

Переносное заземление – это таскаемый с собой проводник, желательно, из меди. У нее сопротивление минимально. Провод подсоединяется к токоведущей линии. Предварительно ее обесточивают. Второй конец переносного проводника подсоединяется к заземлителям. Речь хоть об естественных, хоть об искусственных отводах потока электронов.

Какой инструмент пригодится

Для искусственных заземлителей берут стальные пруты, уголки и трубы. Последние могут быть как круглого, так и прямоугольного сечения. Подойдет и бетон. У него есть электропроводный тип. Использование бетона выгодно с точки зрения устойчивости материала к коррозии.

В землю электроды загоняются кувалдой. С заводскими наборами работают отбойниками. Для соединения штырей берут латунные резьбовые муфты. Соединение проводящего провода с электродом идет через зажим. Берут стальной.

Снизить сопротивление на стыках помогает специальная паста. Она есть в электротехнических магазинах. Сваривают конструкцию, естественно, сварочным аппаратом или по старинке паяльником. Стремянка во время монтажа тоже пригождается.

Не забываем и про стальную, медную муфту, если делаем заземление в многоквартирном доме. В общем, точный набор инвентаря зависит от типа строения, его этажности, мощности сети.

Что такое заземление и для чего оно предназначено

Содержание статьи:

Для чего нужно заземление, важно ли оно?

Что такое заземление простыми словами и для чего оно нужною

Некоторые производители пишут в руководстве по эксплуатации на свою технику, что для работы с техникой необходимо провести заземление.

Также установку заземления требуют при возведении дома. Что такое заземление, для чего оно нужно, и можно ли без него обойтись, читайте ниже.

Что такое заземление

Заземление – это способ перевода электрического или электростатического заряда в землю или в специальное, обнуляющее заряд, устройство. В большинстве домов и квартир электропроводка однофазная (переменный ток), то есть состоит из положительного и отрицательного заряда.

Это значит, что, при скачке напряжения он поменяет направление. В результате заряд перейдет на технику, а не уйдет из системы. Током ударит, если дотронуться до какого-либо электроприбора, подключенного к сети. При этом высока вероятность выхода из строя всей техники в доме, подключенной к электросети.

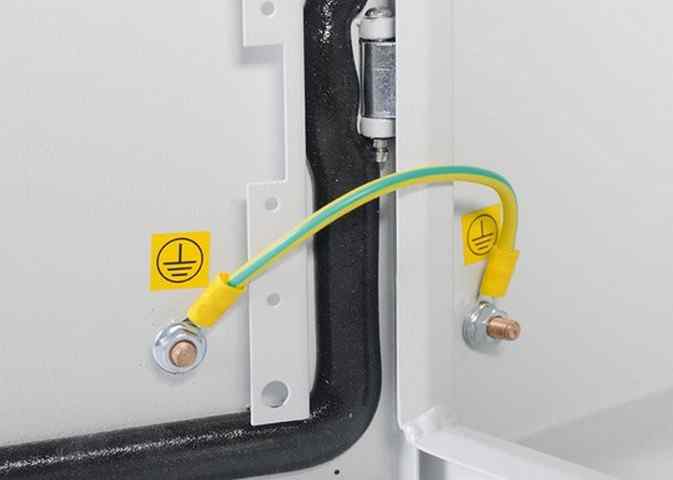

По сути, заземление это металлическая пластина или провод, который используют для отвода «лишнего» электричества от дома в место, где оно никому не причинит вреда. К заземлителям также относят громоотводы.

В отличие от простого заземления, громоотвод необходимо устанавливать на высоких башнях и столбах, так как такие объекты испытывают очень сильное электростатическое воздействие, что делает их очень привлекательными для молний.

Как сделать заземление своими руками

Заземление должно производиться на этапе строительства. Это обязательное правило прописано в ГОСТах и СНиП и ПУЭ. Обычно функцию заземления выполняет железный каркас железобетонных блоков. Но если используют другие материалы при возведении фундамента, то заземление придется делать отдельно. Для этого от места, где установлен щиток, выкапывают траншею.

В траншею укладывают провод или металлическую пластину толщиной не менее 6 мм. Затем в траншею, на расстоянии 80-70 см друг от друга вбивают  толстые арматурные пруты, высотой 1-1,5 метра. Их соединяют между собой пластинами, которые либо прикручивают, либо приваривают к ним.

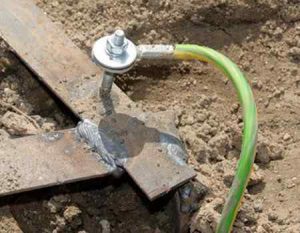

Пластины и распределительный щиток закрепляют с помощью медного провода. Пруты должны выступать из земли на 10-15 см.  Пластина подсоединяется на распределительном щитке к шине с помощью медного кабеля и болтов.

Прямую конструкцию можно использовать, но она имеет один недостаток. В случае пробоя электрической системы дома, штыри окажутся под высоким напряжением и если к ним прикоснуться, будет сильный удар током. Поэтому чаще всего используют треугольный вид заземления с отводом. Он позволяет отвести заземлитель в другое место и оградить его.

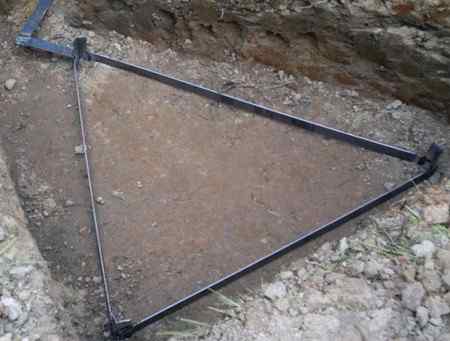

Сваренный из пластин треугольник приваривают к толстым арматурным прутам

и отводящей пластине, которую укладывают в заранее выкопанную для этого траншею. Отводящую  пластину присоединяют к распределительному щитку таким же способом, как и при прямом заземлителе. Существуют и другие схемы заземления, но они мало чем отличаются от предыдущих двух.

Что будет, если не сделать заземления

Работа по заземлению требует немалых физических усилий и времени. Естественно возникает вопрос, для чего столько усилий. Какие последствия в случае, если не проводить работы по заземлению, насколько это опасно, чтобы так напрягаться.

Многие не делают заземление в доме или квартире по одной простой причине. Пробои в электропроводке – явление редкое. Даже если оно случилось, чтобы ток бил сильно, пробой должен быть очень большим. А так, легкое пощипывание электрического тока еще никого не убивало, тем более, если человек при этом не контактирует напрямую или через проводник с землей, то электрический ток также не ощущается.

Также риск выхода из строя бытовой электротехники не так велик.

По большому счету, заземление — это скорее требование технического стандарта, а не необходимости. Во многих старых домах заземление просто отсутствует и еще никого в таких домах током не убило. Требование заземления – это чаще всего требование производителей бытовой электротехники, особенно такой, которая сделана из металла, а не из пластика.

Как определить есть ли в доме заземление

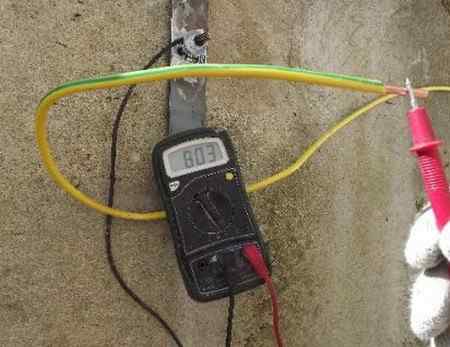

Если нет возможности определить визуально есть ли в доме или квартире заземление, то есть нигде не видно ни подсоединения к системе заземления, ни штырей заземлителя, то проверить, его можно несколькими способами.

Первый – это использовать специальное оборудование. Однако, им надо уметь пользоваться, к тому же, оно стоит немалых денег. Но есть еще один способ проверить, есть ли в доме заземление, но он работает только в том случае, если в системе есть пробой, что очень важно.

Делается он так: в одну руку берется телефон, убедитесь, что он работает. А другую кладете на отопительную батарею или любой другой металлический предмет. Главное, чтобы при этом вы стояли босиком на полу. Если почувствовали легкое покалывание от электричества – значит в доме отсутствует заземление.

Подписаться на канал Fit-Book.RU в Яндекс.Дзен

в чем разница, когда и где применяются

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Ежедневно в быту и на работе нам приходится иметь дело с электричеством, которое делает жизнь человека комфортнее. Но, несмотря на блага, которые дает нам использование электричества оно все же представляет определенную опасность, например, поражение электротоком. Чтобы избежать этого, разработаны требования по электробезопасности и предпринимаются специальные меры по защите. К таким мерам относится зануление и заземление. В чем разница между ними и есть ли она, разберемся в этой статье.

Зануление и заземление: в чем разница

Все работы, связанные с электричеством, должны выполнять только специалисты

Содержание статьи

Основные требования к электробезопасности

Главное требование, предъявляемое к бытовым электроприборам – безопасность. В большей мере это касается устройств, которые контактируют с водой, ведь даже незначительный  дефект в электропроводке оборудования может стать смертельным для пользователя. Чтобы обезопасить себя и окружающих необходимо содержать электросеть и оборудование в исправном состоянии и регулярно проводить их ревизию. Чтобы исключить вероятность возникновения пожара из-за неисправной проводки и поражение электротоком, необходимо устанавливать защитные устройства (УЗО).

В соответствии с основными правилами электробезопасности:

  • Не рекомендовано устройство временных электропроводок.
  • Соединение проводов должно выполняться методом сварки, опрессовки, зажимов или клеммных колодок. Регулярно проверяйте качество и прочность соединений проводки.
  • В помещениях с высокой влажностью используйте только сертифицированные влагозащищенные устройства.
  • Электророзетки и выключатели должны располагаться от труб отопления, газо- и водоснабжения на расстоянии не менее 500 мм.
  • Регулярно проверяйте исправность проводки и электрооборудования.
  • Нельзя использовать любые виды электрооборудования без защитного кожуха.
  • Не используйте самодельные электроприборы и не проводите самостоятельно ремонт неисправного электрооборудования.

Это только краткий перечень требований по электробезопасности. Более подробно с правилами безопасности можно ознакомиться в различных нормативных актах и специальной литературе по электричеству, которые сейчас легко найти в интернете.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

  • снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
  • отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

  • трубы водоснабжения, находящиеся в грунте;
  • металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
  • обсадные трубы артезианских скважин;
  • металлические оболочки кабелей (исключение составляет алюминий).
Вариант использования трубы в качестве естественного заземлителя

Вариант использования трубы в качестве естественного заземлителя

Важно! Запрещено использовать в качестве элемента заземления трубопроводы с газом и горючими жидкостями, а также теплотрассы.

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

  • стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
  • стальные полосы и уголки толщиной от 4 мм;
  • стальные пруты длиной до 10 и более метров и диаметром от 10 мм.
Использование металлических полос в качестве искусственного заземлителя

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:



Когда и где применяется заземление

Как уже говорилось, защитное заземление предназначается для устранения вероятности поражения людей электротоком в случае подачи напряжения на токопроводящие детали оборудования, то есть при замыкании на корпус. Защитным заземлением оснащаются металлические нетоковедущие элементы электроустановок, которые вследствие вероятного пробоя изоляции проводов могут оказаться под напряжением и нанести вред здоровью и жизни людей и животных в случае их непосредственного контакта с неисправным оборудованием.

Заземлению подлежат электросети и оборудование с напряжением до 1000 В, а именно:

  • переменного тока;
  • трехфазные с изолированной нейтралью;
  • двухфазные, изолированные от земли;
  • постоянного тока;
  • источники тока с изолированной точкой обмотки.

Также заземление необходимо для электросетей и электроустановок постоянного и переменного тока с напряжением свыше 1000 В с любой нейтралью или средней точкой обмотки источника тока.

Основные способы устройства заземления

При устройстве заземляющей системы, в качестве заземлителя обычно используют вертикальные металлические пруты. Это связанно с тем, что горизонтальные электроды вследствие малой глубины залегания имеют повышенное электрическое сопротивление. В качестве вертикальных электродов практически всегда применяют стальные трубы, пруты, уголки и прочую металлопрокатную продукцию с длиной превышающую 1 метр и имеющую сравнительно небольшое поперечное сечение.

Схема заземления в частном доме

Схема заземления в частном доме

Существует два основных метода монтажа вертикальных заземляющих электродов.

Статья по теме:

Схема заземления в частном домеЭлектричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется заземление в частном доме своими руками 220В. Как его сделать - читайте в публикации.

Несколько коротких электродов

В данном варианте используется несколько стальных уголков или прутьев длиной 2-3 метра, которые соединяются вместе при помощи металлической полосы и сварки. Соединение выполняется у поверхности земли. Монтаж заземлителя происходит простым забиванием электрода в грунт при помощи кувалды. Подобный способ больше известен под названием «уголок и кувалда».

Использование арматуру в качестве заземлителя

Использование арматуру в качестве заземлителя

Минимально разрешенное сечение заземляющих электродов приведено в ПУЭ, но чаще всего справленные и дополненные величины из технического циркуляра №11 «РусЭлектроМонтаж». В частности:

  • для уголка и полосы из черной стали с сечением не менее 150 мм2 и толщиной стенок 5 мм;
  • для стального прута с диаметром не менее 18 мм;
  • для стальной трубы с толщиной стенок от 3,5 мм и диаметром не менее 32 мм.

Преимущества этого способа заключаются в простоте, дешевизне и доступности материалов и монтажа.

Одиночный электрод

В данном случае в качестве заземлителя используется электрод в виде стальной трубы (как правило, одиночный), который помещается в глубокое отверстие, пробуренное в грунте. Бурение грунта и установка электрода требует использования специальной техники.

Одиночный электрод заземления, монтируемый в пробуренную скважину

Одиночный электрод заземления, монтируемый в пробуренную скважину

Увеличение площади контакта заземлителя с грунтом обеспечивается большей глубиной установки электрода. Более того данный способ более эффективный в сравнении с предыдущим вариантом, при одинаковой общей длине электродов, благодаря достижению глубинных слоев грунта, которые как правило имеют низкое удельное электрическое сопротивление.

К достоинствам данного способа относят высокую эффективность, компактность и сезонная «независимость», т.е. вследствие зимнего промерзания грунта удельное сопротивления заземлителя практически не изменяется.

Еще один способ – прокладка заземлителя в траншею. Однако такой вариант требует больших физических и материальных затрат (большее количество материала, копка траншеи и т.д.).

Для такого способа нужно много физических усилий

Для такого способа нужно много физических усилий

Разобравшись с тем, как работает и для чего нужно заземление стоит теперь второй вопрос нашей статьи, а именно что представляет собой зануление, для чего оно нужно и чем отличается от заземления.

Что такое зануление

Термином зануление обозначается преднамеренное соединение открытых нетоковедущих проводящих частей электросети и оборудования с глухозаземленной точкой в одно- и трехфазных сетях постоянного и переменного тока. Зануление выполняется в целях электробезопасности и является основным защитным средством от попадания под напряжение.

Зануление для трех- и однофазной электросети

Зануление для трех- и однофазной электросети

Принцип действия

Замыкание в электросети происходит при контакте находящегося под напряжением фазного провода с корпусом прибора, соединенного с нулем. Сила тока резко возрастает, и срабатывают защитные устройства, отсекающие питание от неисправного оборудования. По правилам время срабатывания УЗО для отключения неисправной электросети не должно превышать 0,4 сек. Для этого необходимо, чтобы фаза и ноль имели незначительную величину сопротивления.

Статья по теме:

Зануление для трех- и однофазной электросетиВы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете, прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.
Схема зануления

Схема зануления

Для создания зануления в однофазной сети, как правило, используют третий (неиспользуемый) провод трехжильного кабеля. Для создания хорошей защиты требуется обеспечить качественное соединение всех элементов системы зануления.

Устройство

Система зануления, например, в многоквартирном доме, начинается с заземленного силового трансформатора, от которого нейтраль с трехфазной линией приходит в главный распределительный щит (ГРЩ) здания. Далее происходит разводка по этажным электрощитам. От нейтрали создается рабочий ноль, который вместе с фазовым проводом образуют привычное однофазное напряжение.

Схема устройства зануления от подстанции до квартиры

Схема устройства зануления от подстанции до квартиры

Непосредственно само зануление для защиты электросети и оборудования создается в щитке при помощи проводника, присоединенного к заземленной нейтрали. Следует знать, что между нулем и нейтралью запрещено устанавливать коммутационные устройства (автоматы, пакетники, рубильники и т.д.).

Где применяется схема зануления

Согласно требованиям ПЭУ защитным занулением должны быть оснащены:

  • одно- и трехфазные сети переменного тока с заземленным выводом и напряжением до 1 000 В;
  • электросети постоянного тока, имеющие среднюю точку заземления и напряжение до 1 000 В.

Заземление не может спасти от поражения электротоком, как заземление. Данная защитная схема просто обрывает подачу напряжения в случае короткого замыкания и отключает локальную электросеть.

Можно ли делать зануление в квартире с помощью заземления

Мы уже знаем, что такое заземление и зануление и попутаемся выяснить, можно ли делать зануление, используя заземленный ноль, находящийся в электрощите. Дело в том, что многие люди далекие от электротехники задаются этим вопросом и часто совершают непростительные ошибки, поступая именно таким образом.

Во-первых, это запрещено ПЭУ. Дело в том, что если, например, при проведении монтажных работ, по какой-либо причине перепутать местами фазу и ноль, да к тому же зануление вывести на рабочий ноль, то можно ожидать самых неприятных ситуаций. При включении электрооборудования в сеть корпус окажется под напряжением и человек поражается электротоком, поскольку не произойдет защитного срабатывания УЗО.

Для создания защитного зануления в этажном электрощите выделяется отдельная шина, соединяющаяся с глухозаземленной нейтралью. И лучше всего не выполнять данные работы самостоятельно, а поручить специалисту, имеющему знания в электротехнике.

На видеоролике показано как создать зануление, если его нет в этажном электрощите:



Чем отличается заземление от зануления

Сразу стоит сказать, что несмотря на то, что заземление и зануление являются защитными мерами, у них имеются различия по принципу действия и назначению. Заземление – более эффективный и надежный способ защиты, чем зануление, поскольку позволяет быстро уравнять разницу между потенциалами до необходимой величины. Также заземление имеет более простую конструкцию и проще в монтаже, и для его устройства нужно просто следовать инструкции. К тому же данная защитная схема не зависит от фазности подключенного оборудования. Варианты заземления разнообразны, и это позволяет выбрать определенный вид для каждого конкретного случая

Разница между заземлением и занулением

Разница между заземлением и занулением

Защитное зануление это защитная мера, которая при неисправности сети просто обеспечивает мгновенное прекращение подачи напряжения от электросети посредством срабатывания УЗО. Для создания зануления и подключения оборудования требуется опыт и определенные знания в электротехнике. Все работы по монтажу, особенно определение точки зануления, необходимо выполнить правильно, иначе в аварийной ситуации возможно поражение электротоком.

Разобравшись, что такое заземление и зануление, многие предпочитают использовать оба метода. Однако, заземление является обязательным при устройстве бытовых и промышленных сетей, а также эксплуатации оборудования.

Чтобы лучше понять, в чем разница между заземлением и занулением, предлагаем посмотреть это видео:



Требования к заземлению и занулению

Заземление – более серьезная защитная мера, чем зануление. Для этой схемы требуется создание отдельной шины с малым сопротивлением, которая соединяется с заземлителем вкопанным в грунт и обустроенным в соответствии со стандартами. Все требования к заземлению, его элементам и обустройству прописаны в ПЭУ и ГОСТе 12.2.007.0.

Установки с изолированной нейтралью

Установки с изолированной нейтралью

В промышленном секторе заземлению подлежат:

  • электроприводы;
  • корпуса электрооборудования;
  • металлоконструкции зданий;
  • экранированная оплетка низковольтных электрокабелей;
  • корпуса распределительных электрощитов и аналогичных конструкций.

К занулению предъявляются более лояльные требования, а именно:

  • нулевые и фазные проводники выбираются таким образом, чтобы при пробое на корпус оборудования возникал ток достаточный для срабатывания УЗО или другого защитного механизма;
  • проводник зануления от прибора до заземленной нейтрали должен быть непрерывным, то есть не содержать в цепи каких-либо коммутационных устройств.

Подведем итоги

Обеспечение безопасности жизни и здоровья – первоочередная задача государства, общества и естественно самого человека. Для этого необходимо строго придерживаться установленных правил, инструкций и требований. Одним из факторов опасных для здоровья человека является электричество, поэтому очень важно обеспечить достаточную электробезопасность на производстве и в быту при помощи определенных мероприятий и защитных технических средств.

Если у вас остались вопросы по этой теме или возникли новые, то пишите в комментариях, наша команда постарается ответить на них.

Установки с изолированной нейтралью

Экономьте время: отборные статьи каждую неделю по почте

Как работает заземление. Принцип работы заземления

Всем известно, что электричество – это неотъемлемый атрибут современного человека. Без использования электроэнергии невозможно включить чайник, чтобы попить чая или кофе, разогреть еду в микроволновке или посмотреть телевизор. Несмотря на незаменимость электричества, не стоит забывать и о его коварстве. Очень много неприятных случаев бывает при ударе током, бывают даже летальные ситуации.

Приветствую дорогие друзья и читатели сайта «Электрик в доме». Многие ощущали на себе неприятный удар током, когда случайно касались оголенного провода. Но в быту встречаются ситуации, когда человека может ударить током, даже если он дотрагивается к безобидному с виду бытовому прибору. Почему так происходит?

зачем нужно заземление

Как правило, такое случается, когда повреждается внутренняя изоляция и прибор не имеет заземления. В этом материале постараемся простым языком объяснить читателю, что такое заземление, как работает заземление и для чего оно необходимо.

От чего защищает заземление?

Основное предназначение заземления в электрической сети – это защита. Для работы электрических приборов в электропроводке предусмотрено два провода: фазный и нулевой.

Защита, которую обеспечивает заземление заключается в подключении третьего проводника, соединенного непосредственно с заземлителем который в свою очередь соединен с контуром заземления. Благодаря заземлению можно не беспокоиться о том, что возникшая по вине неисправности бытового прибора аварийная ситуация приведет к удару электрическим током кого либо из окружающих.

Друзья давайте разберемся, какие аварийные ситуации могут возникнуть и в чем заключается принцип работы защитного заземления?

Опасность поломки электрического прибора заключается в том, что его корпус может оказаться под напряжением, тем самым сделав его опасным. Такое обстоятельство может возникнуть в том случае, если повреждается внутренняя изоляция. Например, когда провода прибора со временем ссыхаются или плавятся, и соприкасается с металлическим корпусом бытового прибора.

как работает защитное заземление

принцип работы защитного заземления

Визуально заметить такую аварийную поломку невозможно, однако достаточно дотронуться к электроплите или стиральной машинке, удар током пройдет незамедлительно.

У многих после таких ситуаций возникает вопрос: как работает заземление, и может ли оно эффективно защитить. Сила такого удара может быть разной в зависимости от состояния человека и окружающих условий.

Что произойдет, если корпус не соединен с заземлением? Сама по себе такая поломка ничего собой не представляет. Стиральная машинка с пробитым корпусом как работала, так и будет работать. Она будет отлично выполнять свои функции, пока вы к ней не дотронетесь.

как работает заземление

Все дело в том, что человек больше чем на 70% состоит из воды и является прекрасным проводником электричества. Когда вы стоите на полу или прикасаетесь к стене, то ваше тело может послужить проводником. При прикосновении к поврежденному корпусу ток начнет протекать через ваше тело в землю.

Конечно, можно избежать удара током, если одеть резиновые перчатки или обувь, но в доме так никто не ходит. Если у вас в доме нет заземления, и прибор бьется током, следует помнить, что даже невысокое напряжение может привести к плачевным обстоятельствам.

Величина в 50 мА уже является опасной для человека. Такое маленькое значение тока может привести к фибрилляции сердца и даже к смертельному случаю.

принцип работы заземления

Для того чтобы не беспокоиться за свою жизнь и здоровье семьи важно, чтобы в доме было подключено заземление. В этом случае опасный потенциал, имеющийся на корпусе прибора, будет уходить в землю, защищая вас от удара. В этом заключается принцип работы заземления. К тому же дополнительно заземлению рекомендуется устанавливать УЗО, которое отключит поврежденное оборудование при малейших утечках.

Принцип работы заземления

После того как приборы будут заземлены пробой внутренней изоляции нам не страшен. Если по каким-то причинам корпус прибора окажется под напряжением, возникнет короткое замыкание между фазой и заземлением. В результате чего сработает автоматический выключатель. Благодаря правильно установленному заземлению и срабатыванию автомата, человека не ударит током.

Однако здесь есть некоторые нюансы электротехники. Не всегда при пробое напряжения на корпус может выбить автомат и в таких случаях прекрасным помощником станет устройство защитного отключения.

Также хочется отметить тот факт, что при качественном монтаже заземляющего контура его сопротивление должно составлять 4 Ом, и если по каким-то причинам произойдет задержка в отключении автомата или он вовсе не отключится, потенциал на корпусе поврежденного прибора будет равен потенциалу заземлителя. В этом случае человека при касании током не ударит, так как разность потенциалов отсутствует.

Как работает заземление электрооборудования

Что касается жителей частного сектора, то в основном, на этих районах электричество на участки подводится воздушными линиями электропередач. Как правило, это двухпроводные линии, которые состоят из фазного и нулевого провода. В нашей стране линии электропередач оставляют желать лучшего, ведь на одном кабеле, идущем по основной линии, может быть много скруток.

Порывы ветра, падающие ветки и осадки могут в любой момент оборвать силовой кабель и если у вас в доме не установлена система защиты в виде заземления и устройства УЗО, то пострадать может не только владелец дома, но и вся его техника. Здесь установка заземления особенно актуальный вопрос.

заземление дома

Сегодня можно самостоятельно создать хорошую защиту для дома и создать заземление собственными руками, обеспечивая сохранность приборов и здоровья домочадцев.

Правильно изготовленная и установленная система защиты сможет уберечь электроприборы даже в момент обрыва линии идущей к дому. В настоящее время индивидуальная работа заземления дома в совокупности с УЗО считается популярными средствами защиты от удара током в собственном доме.

Работа заземления в частном секторе

В данном разделе разберем, как работает заземление на примере частного дома. Схема питания дома, изображенная на рисунке состоит из воздушной линии. Воздушная линия – двухпроводная, наиболее часто встречающаяся в частном секторе. Состоит из двух проводов фазного (на рисунке обозначен красным цветом) и нулевого (синего цвета). Нулевой провод является нулевым рабочим и защитным одновременно. То есть совмещенным проводником. В электротехнической литературе обозначается как PEN проводник.

Для того чтобы разделить этот проводник на два независимых рабочий и защитный, во вводном щите дома делается специальное ответвление на заземляющий контур. После этого с вводного щита выходит два нулевых проводника которые имеют разное назначение. Один из них рабочий ноль, который служит для работы приборов. Другой защитный ноль - заземляющий проводник, должен иметь желто-зеленую маркировку и обозначение PE.

контур заземления дома

В «Правилах Устройства Электроустановок» такая система заземления обозначается как TN-C-S. Внутренняя электропроводка дома должна быть трехпроводной, то есть фаза, ноль и заземление. Все розетки в доме должны быть соответственно с заземляющим контактом. В этом случае корпус потенциально опасного прибора будет подключен к защитному проводнику через заземляющий контакт розетки. В зону риска особенно входит так называемая мокрая техника это водонагреватели, насосы, посудомоечные и стиральные машинки.

Если в ходе эксплуатации фазный провод в результате пробоя изоляции соприкасается с корпусом прибора (для примера это корпус холодильника), то между фазным проводом (красным) и заземляющим (желто-зеленым) произойдет замыкание, в результате чего отключится силовой автомат.

Мнимая защита или неправильное заземление

Бывают ситуации, когда заземление может быть опасным. Это при условии НЕПРАВИЛЬНОГО ПОДКЛЮЧЕНИЯ. Друзья сейчас рассмотрим случай неправильного подключения заземления и сравним его со случаем рассмотренным выше.

На рисунке изображена схема неправильного заземления. Суть его заключается в подключении заземляющего проводника (провода заземления в электропроводке) к нулевому рабочему. Нулевой провод же заземлен на подстанции, почему же от него не заземлиться? К сожалению, встречаются специалисты в нашей отрасли, которые совершают такие ошибки.

В чем заключается опасность? В исправном состоянии техника будет работать без нареканий, все электрические приборы будут выполнять свою работу. Друзья давайте теперь рассмотрим другую ситуацию когда нулевой провод на линии был оборван в результате сильного ветра, при этом красный все еще остался целым.

неправильное заземление

При замыкании фазного провода на корпус в этом случае короткого замыкания не возникнет, так как заземляющий провод, который одновременно является и нулевым рабочим оборван по пути к дому, разности потенциалов между фазным и заземляющим проводом нет, и короткого замыкания не произойдет. Отсюда не сложно догадаться, что автоматический выключатель не отключится, так как ему просто не на что реагировать (нет тока короткого замыкания).

Из этого следует, что корпус холодильника, находясь под опасным напряжением, будет ждать свою жертву. Сила удара током в этой ситуации будет напрямую зависеть от того какая соприкосаемость человека с землей. Чем лучше контакт, тем сильнее ударит.

В некоторых случаях удар током через корпус прибора может быть фатальным, чтобы не случилось неприятностей нужно знать, как работает заземление в доме.

К примеру, вы прикасаетесь к пробиваемой электрической водогрейке и одновременно беретесь за водопроводную трубу. Также опасно браться за корпус прибора, который находится под напряжением при этом стоять босым на бетонных полах. Такой пол может служить проводником.

Как работает узо с заземлением

Чувствительность системы заземления, а соответственно и электробезопасность можно повысить установив в электрощите устройство защитного отключения (УЗО). Данный прибор реагирует на утечку тока и отключается при ее появлении тем самым обестачивая технику с поврежденной изоляцией. УЗО срабатывает даже в тех случаях если происходит малейшая утечка тока.

узо в сети с заземлением

В реальности утечка тока может происходить как через заземленный корпус прибора, так и через тело человека (если заземления в доме отсутствует), что менее приятно. На рисунке показана ситуация когда ток проходит через тело человека.

К примеру, человек касается корпуса неисправного прибора, корпус которого не заземлен. В момент прикосновения через человека начинает протекать ток, и УЗО реагируя на него мгновенно отключится. Продолжительность удара током для человека в этом случае будет равна времени отключения УЗО. Обычно она равняется десятым долям секунды.

Незначительное и кратковременное воздействие тока в большинстве случаев приносить незначительный вред, человек получает болевые неприятные ощущения и испуг, который проходит уже через несколько минут.

Казалось бы идеальный вариант защиты, но не все так гладко. Даже такая система защиты имеет свои недостатки:

  • если прибор не имеет заземления, то, следовательно, УЗО не сможет зафиксировать утечку, а понять поломку можно будет только после пусть небольшого, но удара током;
  • по сути УЗО - это сложный электронный прибор, который не может сработать моментально, для отключения требуется время, следовательно, защита только с помощью УЗО может оказаться слишком медленной.
  • за счет высокой стоимости на УЗО домовладельцы, как правило, экономят и покупают устройства низкого качества либо устанавливают одно УЗО на весь дом, а в этом случае сложно гарантировать своевременное срабатывание.

Не стоит использовать устройства УЗО сомнительного качества и малоизвестных брендов. Ответственность за свою защиту, каждый человек несет самостоятельно, поэтому покупать нужно только оригинальный и сертифицированный товар. В настоящий момент рынок переполнен электрооборудованием различных производителей и нужно ответственно относиться, к такой покупке.

как работает УЗО с заземлением

Друзья мы с вами рассмотрели принцип работы заземления, и что может произойти при неправильном способе заземления. Основное преимущество такой схемы подключения заключается в том, что у нее имеется свой индивидуальный контур заземления и в случае обрыва провода на линии электропередач он не сможет никак повлиять на работоспособность.

Важно! Не стоит думать, что если у дома есть заземление, то не нужно использовать УЗО. Даже при малейшей утечке прибор может зафиксировать проблему и отключить поврежденный участок сети, обеспечив безопасность и здоровье человека.

Электричество – это друг и враг человека, поэтому чтобы не произошло чего-то непредвиденного необходимо правильно делать электропроводку, и знать, как работает заземление в доме. Если нет знаний и опыта работы с электричеством, то такую работу лучше доверить профессионалам, которые все сделают, не только быстро, но и качественно с учетом всех норм и требований.

Понравилась статья - сохрани на стену!

Что такое заземление, виды заземления, и зачем оно нужно?

Что такое заземление?

Что такое заземление и зачем оно надо?

Содержание статьи

Заземление — это умышленное соединение бытового и промышленного электрооборудования с заземлителем, для обеспечения защиты от удара электрическим током. Простыми словами, заземление нужно для того, чтобы утечка тока происходила в землю, а не через тело человека или животного.

Некоторые электрические приборы, такие как водонагреватель, например, и вовсе не рекомендуется использовать без предварительного заземления. Дело в том, что проржавевший ТЭН, может стать причиной утечки электрического тока через воду, а это грозит серьёзными последствиями.

Поэтому, заземление и предназначено для того, чтобы максимально снизить при контакте с электрическим током, его губительное воздействие на человеческий организм. О том, что такое заземление, про существующие виды заземления, и зачем оно нужно, читайте в строительном журнале samastroyka.ru.

Что такое заземление

Как было сказано выше, заземление — это преднамеренное соединение электрических приборов со специальными заземляющими элементами. Такими заземляющими элементами, служат металлические заземлители, которые погружаются в грунт на глубину в несколько метров.

Виды заземления

В качестве заземлителей, может быть использована металлическая арматура, штыри и прочий металлопрокат. Не допускается в качестве заземлителей использовать металлические трубы центрального отопления и водопровода, трубопроводы покрытые изоляцией от коррозии, и другие металлоконструкции, которые не предназначены специально для этого.

Зачем нужно заземление?

Заземление нужно для того, чтобы обеспечить максимальную защиту от поражения электрическим током при использовании всевозможных электроприборов. Это одна из основных функций заземления — защитная.

Однако заземление способно сберечь жизнь не только человеку, но и значительно продлить срок эксплуатации электроприборов в доме. Речь идёт о «рабочей функции» заземления, которая призвана защищать работу многих электроприборов в доме.

Зачем нужно заземление

Дело в том, что при эксплуатации электроприбора, через его металлический корпус не должен проходить электрический ток. Заземление электроприборов с металлическим корпусом, будет являться залогом их нормальной и бесперебойной работы.

Виды заземления

Заземление может быть, как естественного происхождения, так и искусственным. К естественному заземлению относятся различные металлические конструкции всё время находящиеся глубоко в земле. Ярким примером естественного заземления, может служить железобетонный фундамент частного домостроения.

Искусственное заземление представляет собой умышленное подключение электроприборов с заглублённым в землю металлическим проводником, который называется заземлителем. Такой заземлитель может быть выполнен в виде одного или нескольких металлических элементов, расположенных друг от друга на определенном расстоянии.

Что такое заземление, виды заземления, и зачем оно нужно?

Чем больше расстояние между заземлителями, тем больше площадь, и соответственно выше сопротивление заземления, что является основным его показателем.

Увеличить сопротивление заземления, можно несколькими способами:

  1. Сделав расстояние между заземляющими электродами больше, увеличив тем самым рабочую площадь между ними;
  2. Увеличив количество заземлителей и их длину;
  3. Нагреванием грунта, и добавлением в него где будут заложены заземлители, соли.

Основная роль заземления — это обеспечения электробезопасности. Благодаря заземлению, люди использующие электроприборы, будут надёжно защищены от поражения электрическим током, а сами приборы более устойчивыми к повышенному напряжению и его чрезмерным скачкам.

Оценить статью и поделиться ссылкой:

Что такое заземление, или просто о простом / Habr

Добого времени суток, читатели.

Давно читаю ресурс, хорошая штука. Решил привнести и я немного ясности в нашу жизнь, а именно — в простую, казалось бы, вещь — заземление.

Навеяно статьей, но после прочтения комментариев у меня закрались сомнения — а всем ли понятно о сути заземления? Захотел добавить кое-что от себя, простыми словами, безо всяких ПУЭ. Ведь заземление — это защита, а стало быть — важно.

Итак:

Заземление — 2 вида по функционированию

1.
Электропроводяшие части корпуса оборудования (шкафы, etc.) соединены с нулем. Это, как правильно подсказывают, называется «занулением». Работает таким образом: корпус оборудования соединен с нулем и при попадании фазы на корпус происходит КЗ и вышибает автомат. Никто не пострадал.
2.
Если есть контур заземления, то электропроводящие части корпуса оборудования и etc., к которым может прикоснуться человек (и любой читатель этого топика), соединены с этим контуром. Как работает? Ток не «утекает» и не «впитывается» в землю, не утекает в среднюю точку обмоток трансформатора, с ним мало чего происходит. При пробое на корпус все, в т.ч. и контур здания становится под тем же напряжением, что и корпус. Контур соединен и с землей (той, по которой ходим), а значит, человека не ударит током — в цепи уравнены потенциалы. Все становится под фазой.
Почему не довольствоваться одними лишь автоматами? Да потому, что время срабатывания не равно нулю у любого суперавтомата. Земля действует быстрее любого УЗО!
Про молниезащиту

Немаловажную роль в этом играет заземление (не буду писать слово «грамотно выполненное по всем ГОСТ» — топик рассчитан на простое понимание основы заземления, а не на изучение нормативов). Здесь цепь выглядит по-другому: в облаках скапливается потенциал по отношению к земле и при достижении определенной величины он разрядится (а вот здесь — да, ток уходит в землю, выравнивая потенциалы неба и земли, ибо такая цепь). Через проводящие материалы. Здесь важно, чтобы не через людей и оборудование. Делают молниеотводы, и их подключают к контуру. Толстыми железяками, чтобы уменьшить сопротивление, чтобы максимум тока потекло через наименьшее сопротивление. Но все равно — на протяженные провода и кабели ток наведется — и не мало вольт. Ток с вольтами могут пожечь все. Здесь помогают УЗИПы. Там стоят разрядники, которые при срабатывании на возросшее напряжение/ток замыкают все жилы кабеля на землю.

Такой вот краткий топик основ.

З.Ы. Здесь есть отличные иллюстрации

Что такое заземление и зачем оно нужно, заходите на сайт

Что такое заземление и зачем оно нужно? В кругу специалистов вопрос покажется абсолютно тривиальным, однако для большинства среднестатистических граждан – это загадка то ли природы, то ли техники.
А тем временем в основе лежат не слишком уж и таинственные физические явления; зато правильно выполненное заземление способно спасти жизнь и здоровье человека при возникновении электроЧП.

Содержание:

Риски
Заземление как панацея
«Физика и химия»
Идеал заземления

Немного физики

Электрический ток протекает между точками, которые имеют разный электрический потенциал – в первом приближении, разную величину электрического заряда. Чтобы ток побежал, эти точки нужно соединить проводящей средой – к примеру, медной проволокой. Такая ситуация в электрической розетке: в одном из её гнёзд ±220 В, а в другом — ровным счётом 0 В. Когда эти гнёзда замыкаются через включённый в розетку прибор, между ними начинает течь ток, который, собственно, и вдыхает жизнь в холодильник, фен, утюг, компьютер и т.д.

Земля считается абсолютным нулём – её заряд всегда 0 В. Это ключевой факт. А тело человека проводит ток – иногда не хуже, чем медный кабель.

Риски

А теперь – нередкая ситуация в квартире.

Представим обычную стиральную машину в обычной среднестатистической квартире. Ничто в мире не совершенно, а потому в стиральном приборе может повредиться изоляция в одном из многочисленных внутренних проводов. С огромной вероятностью повреждённый проводок, несущий напряжение 220В, коснётся внутренних металлических частей, которые соединены с корпусом машины. Корпус прибора мгновенно окажется под напряжением. Если к этому корпусу прикоснётся человек, то он получит удар током.

Дело в том, что потенциал корпуса машины равен 220 В, а потенциал поверхности, на которой находится человек – 0 В. Вспомним, что тело человека — среда очень даже проводящая. Потому-то ток ринется с корпуса машины на пол через тело прикоснувшегося – вот и вся схема удара током.

Говоря по правде, что если человек будет в резиновой обуви на абсолютно сухом полу с абсолютно сухими руками, касание 220-ти вольт не особо повредит ему, поскольку сухость и соотвтетствующая обувь воспрепятствуют движеную тока – но часто ли могут быть выполнены все эти «абсолютно»?

Конечно, при наличии УЗО электроснабжение будет оперативно отключено… Однако это произойдет уже после удара током, последвствия которого могут быть плачевными.

Что самое интересное — напряжение может накопиться на корпусе прибора и не по причине неисправности, а из-за статического электричества. Это очень распространенная офисная проблема. Конечно, удар током не будет смертельным, однако вполне способен навредить здоровью. Уже начинаете понимать что такое заземление? Ну во всяком случае, мы продолжаем

Заземление как панацея

Казалось бы, явление неизбежно…, и ударят ли током наши любимые электроприборы, решать только им. Ан нет! Серьёзную помощь может оказать заземление, будь оно правильно смонтированным… и вообще будь оно. В описанной ситуации система заземления взяла бы удар током на себя, а человек ощутил бы лишь лёгкое покалывание.

«Физика и химия»

Заземление представляет собой процесс соединения металлических частей электроприборов с землёй. Выводятся «на землю» те части, которые могут прямым или косвенным образом грозить ударом током в случае, если по причине мини-ЧП окажутся под напряжением. Цель у заземления одна, но зато какая – обезопасить жизнь и здоровье человека.

Схема самодельного заземления могла бы выглядеть так. К корпусу электроприбора надёжно прикреплен провод, который выведен на улицу через дверь, окно и любой другой проём или отверстие. В землю вбит металлический штырь (уголок, прут, труба). К этому-то изделию и крепится провод, идущий от корпуса стиральной машины.

Почему такая схема работает? Начнём с того, что потенциал земли всегда 0 В, а на нашем корпусе может оказаться все 220 В – потому ток потечёт в землю, которая совершенно от этого не пострадает. Зато человек, коснувшийся корпуса, окажется в безопасности, поскольку ток выбирает для своего пути на землю лучший проводник и течёт через него. Если есть заземление, то оно и есть лучшим проводником электричества.

Идеал заземления

Но самое надёжное и грамотное заземление – то, которое предусмотрено в устройстве электрической проводки дома или квартиры. В таком случае в проводке помимо двух проводов (фаза и нуль) имеется и провод заземления – то есть кабель получается трехжильным. Третья жила и соединяется с землёй по всем правилам ПУЭ.

Заземляющая жила ветвится, подходя к каждой розетке. Розетка, в свою очередь, имеет дополнительный контакт – те самые «усики» по бокам гнезда, которые есть у многих современных розеток. Электроприбор, в котором предусмотрено заземление, имеет вилку с дополнительными боковыми контактами и трехпроводный шнур. Третий провод – заземляющий, он соединён с корпусом прибора и другими металлическими элементами, которые могут оказаться под напряжением и быть опасными для человека. Заземляющий провод выводится на боковые контакты вилки, которые, в свою очередь, через «усики» розетки уведут невесть откуда возникшее напряжение в землю. Однако следует иметь в виду, что розетка, имеющая заземляющие контакты, по-настоящему заземлена лишь в случае, если заземление есть и в схеме электропроводки.

К сожалению, в многоквартирных домах старой постройки подобное явление – большая редкость, как, впрочем, и в частных домах среднего возраста. Однако на первых этажах есть какая-никакая возможность восполнить электрический пробел и смонтировать заземление.

Заметим, что крайне желателен профессиональный монтаж заземления согласно правилам ПУЭ.

Нельзя вместо заземления использовать зануление – соединение заземляющего провода с нулевым. Также делают неграмотное заземление на трубы, радиаторы, а это запрещено так же строго, как и курение на бензоколонке.

Итак, учитывая увеличение количества электроприборов в наших жилищах, следует задуматься о профессиональном монтаже системы заземления в электропроводке жилища. Тем более, что некоторые современные приборы и вовсе строго запрещено эксплуатировать без профессионального заземления. Надеемся эта статья была полезна и вас больше не возникнет вопроса «Что такое заземление?»

Вам также может быть интересно:

Отправить ответ

avatar
  Подписаться
Уведомление о
