Что такое резистор | Виды резисторов, соединение резисторов

Что такое резистор

Резистор – это самый распространенный радиоэлемент во всей радиоэлектронной промышленности. Я могу со 100% уверенностью сказать, что абсолютно на любой плате какого-либо устройства вы найдете хотя бы один резистор. Резистор имеет важное свойство – он обладает активным сопротивлением электрическому току. Существует также и реактивное сопротивление. Подробнее про реактивное и активное сопротивление.

Постоянные резисторы

Постоянное резисторы выглядят примерно вот так:

резисторы

Слева мы видим большой зеленый резистор, который рассеивает очень большую мощность. Справа –  маленький крохотный SMD резистор, который рассеивает очень маленькую мощность, но при этом отлично выполняет свою функцию. Про то, как определить сопротивление резистора, можно прочитать в статье маркировка резисторов.

Вот так выглядит  постоянный резистор на электрических схемах:

Наше отечественное изображение резистора изображают прямоугольником (слева), а заморский вариант (справа), или как говорят – буржуйский, используется в иностранных радиосхемах.

Вот так маркируются мощности на советских резисторах:

резисторы по мощностям

Далее мощность маркируется с помощью римских цифр. V – 5 Ватт, X – 10 Ватт, L  -50 Ватт и тд.

Какие еще бывают виды резисторов? Давайте рассмотрим самые распространенные:

20 ваттный стекловидный с проволочными выводами, 20 ваттный с монтажными лепестками,30 ваттный в стекловидной эмали, 5 ваттный и 20 ваттный с монтажными лепестками

Что такое резистор

1, 3, 5 ваттные керамические; 5,10,25, 50 ваттные с кондуктивным теплообменом

Что такое резистор

2, 1, 0.5, 0.25, 0.125 ваттные углеродной структуры;  SMD резисторы типоразмеров 2010, 1206, 0805, 0603,0402; резисторная SMD сборка, 6,8,10 выводные резисторные сборки для сквозного монтажа, резистор  в DIP корпусе

Что такое резистор









Переменные резисторы

Переменные резисторы выглядят так:

перменные резисторы

На схемах обозначаются так:

Соответственно отечественный и зарубежный вариант.

А вот  и их цоколевка (расположение выводов):

потенциометры

Переменный резистор, который управляет напряжением называется потенциометром, а который управляет силой  тока – реостатом. Здесь заложен принцип делителя напряжения и делителя тока соответственно. Различие между потенциометром и реостатом в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединяется средний и крайний выводы.

потенциометр и реостат

Переменные резисторы, у которых сопротивление можно менять только при помощи отвертки или шестигранного ключика, называются подстроечными переменными резисторами. У них есть специальные пазы для регулировки сопротивления (отмечены красной рамкой):

подстроечные резисторы

А вот  так  обозначаются подстроечные резисторы и их схемы включения в режиме реостата и потенциометра.

Что такое резистор

Термисторы

Термисторы – это резисторы на основе полупроводниковых материалов. Их сопротивление резко зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – тепловой коэффициент сопротивления. Грубо говоря, этот коэффициент показывает на сколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть как отрицательный, так и положительный.  Если ТКС отрицательный, то такой термистор называют термистором, а если ТКС положительный, то такой термистор называют позистором.

У термисторов  при увеличении температуры окружающей среды сопротивление падает. У позисторов с увеличением температуры окружающей среды  растет и сопротивление.

термисторы

Так как термисторы обладают отрицательным коэффициентом (NTC — Negative Temperature Coefficient — отрицательный ТКС), а позисторы положительным коэффициентом (РТС — Positive Temperature Coefficient — положительный ТКС), то и на схемах они будут обозначаться соответствующим образом.

Варисторы

Есть также особый класс резисторов, которые резко изменяют свое сопротивление при увеличении напряжения –  это варисторы.

варисторы

Это свойство варисторов широко используют от защиты перенапряжений в цепи, а  также от импульсных скачков напряжения. Допустим  у нас “скакануло” напряжение. Все это дело “чухнул” варистор и сразу же резко изменил сопротивление в меньшую сторону. Так как сопротивление варистора стало очень маленьким, то весь электрический ток сразу же начнет протекать через него, тем самым защищая основную цепь радиоэлектронного устройства. При этом варистор берет всю мощность импульса на себя и очень часто платит за это своей жизнью, то его выгорает наглухо

сгоревший варистор

На схемах варисторы обозначаются вот таким образом:

Фоторезисторы

Большой популярностью также пользуются фоторезисторы. Они изменяют свое сопротивление, если на них посветить. В этих целях можно применять как солнечный свет, так и искусственный, например, от фонарика.

фоторезисторы

На схемах они обозначаются вот таким образом:

Тензорезисторы

Принцип действия их работы основан на растяжении тонких печатных проводников. При растяжении они становятся еще тоньше. Это все равно, что вытягивать жевательную резинку. Чем больше вы ее вытягиваете, тем тоньше она становится. А как вы знаете, чем тоньше проводник, тем бОльшим сопротивлением он обладает.

тензорезисторы

На схемах тензорезистор выглядит вот так:

обозначение тензорезистора на схеме

Вот анимация работы тензорезистора, позаимствованная с Википедии.

тензорезистор анимация

Ну и как вы догадались, тензорезисторы используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление, либо сила.

Последовательное и параллельное соединение резисторов

Все вышеописанные резисторы можно соединять параллельно или последовательно. При параллельном соединении выводы резисторов соединятся в общих точках.

В этом случае, чтобы узнать общее сопротивление всех резисторов в цепи, достаточно будет воспользоваться формулой, где сопротивление между точками А и В (R

AB) и есть то самое R общее:

формула параллельное соединение резисторов

При последовательном соединении номиналы резисторов просто тупо суммируются

В этом случае

последовательное соединение резисторов

Резюме

Резистор – это радиокомпонент электронной промышленности, который используется абсолютно во всей радиоэлектронной аппаратуре. Он используется для создания делителей тока,  делителя напряжения, в качестве шунта и, конечно же, для ограничения силы тока.

Резистор обладает активным сопротивлением, в отличие от катушки индуктивности и конденсатора.

По конструктивному исполнению резисторы делятся на два класса: переменные и постоянные.

Существуют также подвиды резисторов – это фоторезисторы, термисторы, варисторы, тензорезисторы  и другие специфические редко используемые подвиды резисторов.

Что такое резистор? Принцип действия, особенности использования в цепи и как подобрать правильно элемент сопротивления (120 фото)

Резистор — это важная составляющая электрической цепи, которая регулирует характеристики тока и напряжения. Этот элемент можно заметить почти во всех электрических приборах. Резистор выглядит как специальный стержень, внешне защищенный от проведения электричества. Сверху этого стержня нанесен небольшой слой сажи или металла. Подробнее ознакомиться с внешним видом этого элемента вам помогут фото резисторов на просторах Сети.

К слову, чем меньше толщина поверхностного слоя, тем более сильным является сопротивление. Если сопротивление достаточно мало, тем сильнее ток, поступающий к резистору. Это правило действует и в обратном направлении: чем больше эта характеристика, тем меньше существующий ток.

Краткое содержимое статьи:

Разновидности резисторов

Существует несколько основных категорий резисторов, о которых мы расскажем далее.

Постоянные резисторы имеют отличительное свойство: сопротивление в них слабо зависит от внешних условий. Незначительные изменения могут вызвать колебания температуры и резкие перепады работы электричества.

Подстроечный вид отличается наличием специального винта, который позволяет манипулировать током в электрической цепи.

Переменный механизм способен на самостоятельное изменение параметров, которое обычно регулируется с помощью ручки. Примером для этого может пос

Резистор. Параметры резисторов.

Его параметры и обозначение на схеме

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: "Замени сопротивление", "Два сопротивления сгорели". В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. "Тело" резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Графическое обозначение резистора на схеме

Рядом с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой "Омега" обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом). Про множители и приставки "кило", "мега" можете почитать здесь.

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

  • Номинальное сопротивление.

    Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

  • Рассеиваемая мощность.

    Более подробно о мощности резистора я уже писал здесь.

    При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

    На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

    Обозначение мощности рассеивания резисторов на схемах

    К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

    Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

  • Допуск.

    При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

    Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

    Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

    Для тех, кто ещё не знает, существует ещё одна возможность подобрать необходимое сопротивление – его можно составить, соединив вместе несколько резисторов разных номиналов. Об этом читайте в статье про соединение резисторов.

    Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

    Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25...0,05%.

  • Температурный коэффициент сопротивления (ТКС).

    Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

    В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал тут.

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

  • Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм...)

  • Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт...)

  • Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление, рассеиваемая мощность и допуск.

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2...3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

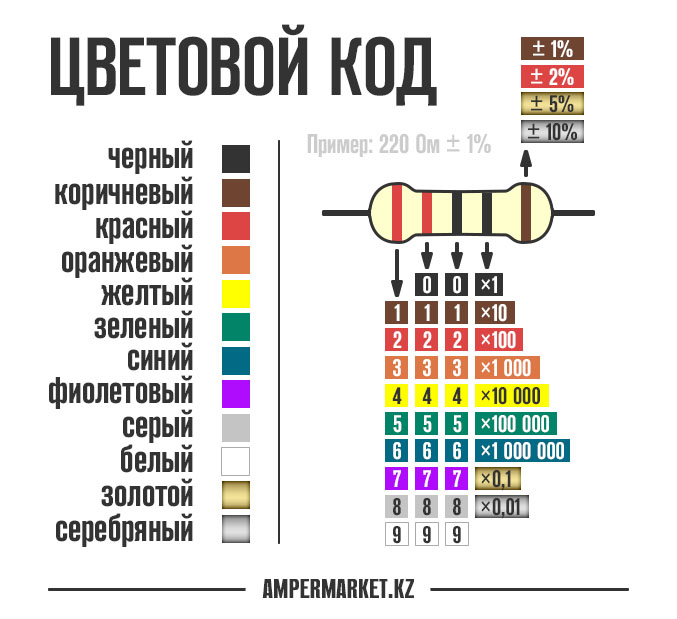

Таблица цветового кодирования.

Цветовое кодирование резисторов

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр.).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Резистор - это что такое? Резистор

В электротехнике, электронике, физике встречается такое понятие, как резистор. Это довольно распространенный элемент электронных схем. Тем, кто не сталкивался с принципами радиотехники, тяжело разобраться в большом количестве составляющих систем любого прибора. Для начала следует понять принцип работы такого простого и широко распространенного элемента, как резистор. Без него не функционирует практически ни одна электросхема.

Что такое резистор

Это название берет свое начало от англ. resist, что переводится как «сопротивляться». Поэтому резистор еще называют сопротивлением.

резистор это

Электрический ток, поступающий к различным приборам, в силу разных причин испытывает сдерживающий эффект. Его величина зависит от типа проводника и внешних условий.

Величина такого влияния на электроток измеряется в омах. Чем лучше резистор способен рассеять мощность в тепловую энергию, тем он больше. Его работа не должна мешать соседним деталям схемы, поэтому учитывается тот нагрев, который выделяется при уменьшении силы тока.

Роль, которую играет в цепи этот элемент, переоценить трудно. Резистор позволяет обеспечить стабильность работы системы и контролирует напряжение.

Другие составляющие схемы также несколько рассеивают силу тока, однако у него это главная задача. Вот почему резистор - это сопротивление.

Это пассивный элемент электронной схемы. Но его роль тяжело переоценить.

Виды

Продвигаясь по пути изучения вопроса о том, что такое резистор, следует рассмотреть их разновидности. Эти элементы бывают переменными, постоянными и подстроечными.

Постоянные резисторы не меняют своего сопротивления (внизу на схеме: I - американское обозначение; II - европейское).

резистор это проводникПеременные их разновидности бывают потенциометрами (манипулируют напряжением) и реостатами (манипулируют силой тока).

Подстроечный резистор – это проводник, который относится к классу переменных элементов схемы, но его настройку производят вручную при помощи отвертки или шестигранника.

Чтобы понять, является резистор материалом или оборудованием, следует рассмотреть его подвиды.

Встречаются фоторезисторы, термисторы, варисторы. Они различны по своему устройству и области применения.

Термисторы производят на основе полупроводников. Их функции находятся в зависимости от температуры кружащей среды.

Варисторы резко изменяют сопротивление при увеличении напряжения. Такое свойство просто незаменимо в цепях, подвергающихся скачкам напряжения.

Фоторезисторы, соответственно, меняют сопротивление при попадании на них солнечных лучей.

Опираясь на все перечисленные качества, можно смело ответить на вопрос о том, резистор - это материал или оборудование. В электросхеме это прибор сопротивления.

Идеальный резистор

Существует понятие того, каким должен быть идеальный резистор. В действительности его не существует, но некоторые элементы схемы могут быть приближенно похожи на безупречный вариант.

Идеальный резистор является проводником со строго обозначенным, не меняющимся сопротивлением, надписанным на корпусе. Данная функция оборудования не зависит в этом случае от силы тока и окружающих условий. Такой прибор не имеет внутренней емкости, но при этом он отличается идеальной технологией полного отвода тепла при работе.

Размеры его должны быть нулевыми, чтобы не занимать место на электросхеме. Идеальный резистор является электротехническим элементом, имеющим систему бесшумной работы.

Но в реальности такие приборы не соответствуют подобному образу.

Реальный резистор

Резонно возникает следующий вопрос: "Реальный резистор – это что?" В жизни это оборудование, стремясь к идеальному, предполагает наличие всего нескольких совершенных качеств.

резистор это сопротивление

В зависимости от типа оборудования применяются соответствующие разновидности резисторов. Они выполняют строго определенные функции, которые обеспечат правильную работу в конкретно взятых условиях.

Для этого разработчикам резисторов приходится либо жертвовать площадью, которую оборудование занимает на схеме, либо учитывать влияния окружения, а также предусматривать дополнительные внутренние емкости и т. д.

Реальные резисторы имеют сопротивление, отличное от указанного на корпусе, что связано с влиянием разных внешних условий.

Показатели, влияющие на тип резистора

Любой резистор постоянного сопротивления включает ряд характеристик, обозначенных на корпусе при его производстве. Основными из них являются сопротивление, класс точности, а также мощность рассеивания.

Существуют и другие характеристики, но они разнятся в зависимости от типа оборудования.

Резистор – это источник тока, величина которого зависит от таких факторов, как длина и площадь поперечного сечения проводника, температура. Имеет значение напряжение, которое было приложено к концам проводника. Величина резистора также зависит от силы тока и материала, из которого выполнен проводник.

Электронные конструкции используют разные резисторы. В соответствии с определенными условиями применяют соответствующие разновидности приборов.

Сопротивление

В электротехнике применяют резисторы, имеющие различное сопротивление. Приборы, у которых оно меньше 1000 Ом, имеют на корпусе букву R. Встречаются экземпляры, на которых вообще не указывают никакой буквы. Однако они все равно относятся к подобной разновидности оборудования.

Если прибор имеет сопротивление больше 1000 Ом, применяют для обозначения величины килоомы, мегаомы.

Резистор – это электротехнический элемент, имеющий довольно маленькие размеры. Поэтому, даже написав на их корпусе маркировку, производители понимают, что прочесть ее будет сложно. Широко используется цветовая маркировка резисторов, которую можно рассмотреть на фото ниже.

резистор это что

Класс точности

Большинство резисторов изготавливается из особого материала. Но даже в условиях промышленного производства практически нереально сделать их абсолютно идентичными.

резистор это электротехнический элемент

В силу разных обстоятельств происходит разброс параметров оборудования для электросхем. Производитель рассчитывает величину отклонения от номинального значения и указывает его в процентах. Допустимая погрешность может находиться в указанном диапазоне, который резистор не превышает.

Для определенного типа устройств необходимо соблюдать более точные показатели сопротивления. Поэтому резистор имеет неодинаковые показатели погрешности для каждого типа электроприборов.

Указанная в процентах величина отклонения подразумевает, что погрешность может быть как в положительную, так и в отрицательную сторону.

Мощность рассеивания

Резистор – это прибор, применяющийся в цепях с различной силой тока. Для маломощных схем подойдут резисторы любой мощности. Их работа будет стабильной и не приведет к негативным последствиям.

Совсем другая картина наблюдается в цепи, по которой осуществляется течение тока значительной силы. Если резистор будет иметь недостаточную мощность, он перегреется, выйдет из строя, а то и может стать причиной пожара.

Расчет мощности рассеивания для подобных систем является обязательным действием. Это обеспечит страховку в процессе эксплуатации техники и позволит подобрать подходящий прибор сопротивления.

На маломощных резисторах производители обычно не указывают величину рассеивания. На более крупных экземплярах этот показатель указан в обязательном порядке и может быть обозначен римскими или арабскими цифрами.

Опираясь на такие обозначения, а также на расчет мощности цепи, подбирают требуемое оборудование.

Крепление резисторов

Резистор – это электротехнический элемент, который чаще всего имеет два выхода для подсоединения к схеме. Существуют также разновидности оборудования с тремя выводами. Их можно встретить среди переменных и подстроечных резисторов.

Используются также специальные их разновидности, имеющие отводы. Обычно их несколько.

резистор это материал или оборудование

В современной электронике все чаще применяются резисторы, предназначенные для поверхностного монтажа. Они выглядят как крохотные детали прямоугольной формы и не имеют привычных проволочных выводов. Вместо этого для подключения подобной детали предназначены две полоски из металла, расположенные по краям резистора.

Поверхностный монтаж производится путем припаивания элемента сопротивления на печатные проводники, находящиеся на плате.

Популярность подобных деталей объясняется их минимальными размерами, что соответствует современным требованиям электротехнического оборудования. Их маркировка имеет отличную от проволочных резисторов систему.

Роль резисторов в схеме

Резистор – это элемент, который может выполнять в электросхеме различные функции. Самыми распространенными являются токоограничивающая, стягивающая и разделительная роль.

Токоограничивающий резистор представляет собой прибор, предназначенный для обеспечения требуемой силы тока, при которой компонент оборудования будет функционировать бесперебойно.

Стягивающий (растягивающий) резистор применяют на входе логических компонентов схемы, которым важно знать только наличие или отсутствие напряжения (логическая единица или ноль). Резистор в подобной схеме нужен для обеспечения нормальной работы системы, чтобы она не оставалась в подвешенном состоянии. Нежелательный ток, поступающий извне на вход, будет при помощи стягивающего резистора уходить в землю. Это гарантирует определение входом позиции "логический ноль".

Делитель напряжения требуется для взятия только определенной части тока, необходимой для правильной работы электрокомпонента.

Маркировка

Существует определенный принцип выделения основных качеств резисторов. Его широко применяют во всем мире.

Резистор – это (фото представлено ниже) небольшая деталь, имеющая цветовую или знаковую маркировку.

резистор это фото Главной характеристикой детали электросхемы является ее сопротивление, поэтому именно данный показатель определен на корпусе. Буквенные обозначения характеризуют систему измерений: R – омы, К – килоомы, М – мегаомы.

В последнее время многие производители переходят на другой тип маркировки – цветовой. Он проще в нанесении при больших объемах производства.

Самые точные резисторы имеют до 6 цветов на корпусе. Две первые полосы соответствуют номиналу напряжения.

Рассмотрев, что собой представляет элемент сопротивления в схеме приборов различной техники, следует сделать вывод, что резистор – это оборудование, обеспечивающее всю систему необходимой для работы силой тока.

Резистор и сопротивление [База знаний]

Резистор и сопротивление

Теория

КОМПОНЕНТЫ
ARDUINO
ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло. Сегодня невозможно изготовить ни одно, сколько-нибудь функциональное, электронное устройство без резисторов. Они используются везде: от компьютеров до систем охраны.

Обозначения резисторов

Сопротивление резистора — его основная характеристика. Основной единицей электрического сопротивления является Ом. На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм), которые связаны с основной единицей следующими соотношениями:

1 кОм = 1000 Ом,
1 МОм = 1000 кОм,
1 ГОм = 1000 МОм

Ниже на рисунке видна маркировка резисторов на схемах:

Маркировка резисторов на схемах

Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры), указывают на мощность резистора в несколько Ватт, в соответствии со значением римской цифры.



Для соединения резисторов в схемах используются три разных способа подключения: параллельное, последовательное и смешанное. Каждый способ обладает индивидуальными качествами, что позволяет применять данные элементы в самых разных целях.




Последовательное соединение резисторов

Маркировка резисторов на схемах Последовательное соединение резисторов применяется для увеличения сопротивления. Т.е. когда резисторы соединены последовательно, общее сопротивление равняется сумме сопротивлений каждого резистора. Например, если резисторы R1 и R2 соединены последовательно, их общее сопротивление высчитывается по формуле: Rобщ = R1 + R2

Это справедливо и для большего количества соединённых последовательно резисторов:

Rобщ = R1 + R2 + R3 + … + Rn

Цепь из последовательно соединённых резисторов будет всегда иметь сопротивление большее, чем у любого резистора из этой цепи.

При последовательном соединении резисторов изменение сопротивления любого резистора из этой цепи влечёт за собой как изменение сопротивления всей цепи так и изменение силы тока в этой цепи.

Мощность при последовательном соединении

При соединении резисторов последовательно электрический ток по очереди проходит через каждое сопротивление. Значение тока в любой точке цепи будет одинаковым. Данный факт определяется с помощью закона Ома. Если сложить все сопротивления, приведенные на схеме, то получится следующий результат: R = 200 + 100 + 51 + 39 = 390 Ом

Маркировка резисторов на схемах

Учитывая напряжение в цепи, равное 100 В, по закону Ома сила тока будет составлять

I = U/R = 100 В/390 Ом = 0,256 A

На основании полученных данных можно рассчитать мощность резисторов при последовательном соединении по следующей формуле:

P = I2 x R = 0,2562 x 390 = 25,55 Вт

Таким же образом можно рассчитать мощность каждого отдельно взятого резистора:

P1 = I2 x R1 = 0,2562 x 200 = 13,11 Вт;
P2 = I2 x R2 = 0,2562 x 100 = 6,55 Вт;
P3 = I2 x R3 = 0,2562 x 51 = 3,34 Вт;
P4 = I2 x R4 = 0,2562 x 39 = 2,55 Вт.

Если сложить полученные мощности, то общая Р составит:

Робщ = 13,11 + 6,55 + 3,34 + 2,55 = 25,55 Вт




Параллельное соединение резисторов

Маркировка резисторов на схемах Параллельное соединение резисторов необходимо для уменьшения общего сопротивления и, как вариант, для увеличения мощности нескольких резисторов по сравнению с одним.

Расчет параллельного сопротивления двух параллельно соединённых резисторов R1 и R2 производится по следующей формуле:

Rобщ = (R1 × R2) / (R1 + R2)

Параллельное соединение трёх и более резисторов требует более сложной формулы для вычисления общего сопротивления:

1 / Rобщ = 1 / R1 + 1 / R2 + … + 1 / Rn

Сопротивление параллельно соединённых резисторов будет всегда меньше, чем у любого из этих резисторов.

Параллельное соединение резисторов часто используют в случаях, когда необходимо сопротивление с большей мощностью. Для этого, как правило, используют резисторы с одинаковой мощностью и одинаковым сопротивлением. Общая мощность, в таком случае, вычисляется умножением мощности одного резистора на количество параллельно соединённых резисторов.

Мощность при параллельном соединении

При параллельном подключении все начала резисторов соединяются с одним узлом схемы, а концы – с другим. В этом случае происходит разветвление тока, и он начинает протекать по каждому элементу. В соответствии с законом Ома, сила тока будет обратно пропорциональна всем подключенным сопротивлениям, а значение напряжения на всех резисторах будет одним и тем же. 1/R = 1/200 + 1/100 + 1/51 + 1/39 ≈ 0,06024 Ом
R = 1 / 0,06024 ≈ 16,6 Ом

Маркировка резисторов на схемах

Используя значение напряжения 100 В, по закону Ома рассчитывается сила тока

I = U/R = 100 В x 0,06024 Ом = 6,024 A

Зная силу тока, мощность резисторов, соединенных параллельно, определяется следующим образом

P = I2 x R = 6,0242 x 16,6 = 602,3 Вт

Расчет силы тока для каждого резистора выполняется по формулам:

I1 = U/R1 = 100/200 = 0,5 A;
I2 = U/R2 = 100/100 = 1 A;
I3 = U/R3 = 100/51 = 1,96 A;
I4 = U/R4 = 100/39 = 2,56 A

На примере этих сопротивлений прослеживается закономерность, что с уменьшением сопротивления, сила тока увеличивается.

Существует еще одна формула, позволяющая рассчитать мощность при параллельном подключении резисторов:

P1 = U2/R1 = 1002/200 = 50 Вт;
P2 = U2/R2 = 1002/100 = 100 Вт;
P3 = U22/R3 = 1002/51 = 195,9 Вт;
P4 = U22/R4 = 1002/39 = 256,4 Вт

Если сложить полученные мощности, то общая Р составит:

Робщ = 50 + 100 + 195,9 + 256,4 = 602,3 Вт




Калькулятор


Цветовая маркировка резисторов

Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками. Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков. Цвет корпуса резистора может быть бежевым, голубым, белым. Это не играет роли. Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра или калькулятора цветовой маркировки.

Цветовая маркировка резисторов
Калькулятор цветовой маркировки резисторов

Основные характеристики

Сопротивление (номинал) R Ом
Точность (допуск) ± %
Мощность P Ватт

Переменный резистор

Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Переменные резисторы (их также называют реостатами или потенциометрами) предназначены для постепенного регулирования силы тока и напряжения. Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр — напряжение. Выглядят переменные резисторы так:

Переменные резисторы

На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.

Сравнение потенциометра с делителем напряжения

Регулировать величину сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами.

Подстроечные резисторы

Термисторы, варисторы и фоторезисторы

Кроме реостатов и потенциометров есть и другие виды резисторов: термисторы, варисторы и фоторезисторы. Термисторы, в свою очередь, делятся на термисторы и позисторы. Позистор – это термистор, у которого сопротивление возрастает вместе с ростом температуры окружающей среды. У термисторов, наоборот, чем выше температура вокруг, тем меньше сопротивление. Это свойство обозначают как ТКС – тепловой коэффициент сопротивления.

Термисторы

В зависимости от ТКС (отрицательный он или положительный) обозначают на схеме термисторы следующим образом:

Следующий особый класс резисторов – это варисторы. Они изменяют силу сопротивления в зависимости от подаваемого на них напряжения. Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения.

Варисторы

На схемах варисторы обозначаются так:

В зависимости от интенсивности освещения изменяет свое сопротивление еще один вид резисторов – фоторезисторы. Причем не важно, каков источник освещения: искусственный или естественный. Их особенность еще и в том, что ток в них протекает как в одном, так и в другом направлении, то есть еще говорят, что фоторезисторы не имеют p-n перехода. Фоторезистор

А на схемах изображаются так:


РЕЗИСТОР - это... Что такое РЕЗИСТОР?

  • РЕЗИСТОР — (от латинского resisto сопротивляюсь), устройство на основе проводника с нормированным постоянным (постоянный резистор) или регулируемым (переменный резистор) активным сопротивлением, используемое в электрических цепях для обеспечения требуемого… …   Современная энциклопедия

  • Резистор — (от латинского resisto сопротивляюсь), устройство на основе проводника с нормированным постоянным (постоянный резистор) или регулируемым (переменный резистор) активным сопротивлением, используемое в электрических цепях для обеспечения требуемого… …   Иллюстрированный энциклопедический словарь

  • РЕЗИСТОР — (англ. resistor от лат. resisto сопротивляюсь), радио или электротехническое изделие, основное функциональное назначение которого оказывать известное активное сопротивление электрическому току. Резистор характеризуют номинальным значением… …   Большой Энциклопедический словарь

  • резистор — резистер, варистор Словарь русских синонимов. резистор сущ., кол во синонимов: 7 • варистор (2) • …   Словарь синонимов

  • резистор — Элемент электрической цепи, предназначенный для использования его электрического сопротивления. [ГОСТ Р 52002 2003] омическое сопротивление резистор [IEV number 151 13 19] EN resistor two terminal device characterized essentially by its… …   Справочник технического переводчика

  • РЕЗИСТОР F1 — см. Рекомендуется для использования в свежем виде. Раннеспелый. Период от массовых всходов до начала технической спелости 90 100 дней. Растение низкорослое. Лист среднего размера, зеленый, слабопузырчатый, восковой налет слабый. Кочан округлый,… …   Энциклопедия семян. Овощные культуры

  • РЕЗИСТОР — радио или электротехническое изделие, обладающее только активным электрическим сопротивлением и определяющее в цепи силу тока и напряжение. Различают Р.: проволочные и непроволочные, постоянного и переменного сопротивлений класса точности от… …   Большая политехническая энциклопедия

  • Резистор — Иное название этого понятия  «Сопротивление»; см. также другие значения. Шесть резисторов разных номиналов и точности, промаркированные с помощью цветовой схемы Резистор …   Википедия

  • резистор — а; м. [англ. resistor] Радио или электротехническая деталь, создающая сопротивление в электрической цепи. * * * резистор (англ. resistor, от лат. resisto  сопротивляюсь), радио или электротехническое изделие, основное функциональное назначение… …   Энциклопедический словарь

  • Резистор — 1 . Резистор D. Widerstand E. Resistor F. Résistance По ГОСТ 19880 74* Источник: ГОСТ 21414 75: Резисторы. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • Что такое резистор и для чего он нужен

    Резисторы являются наиболее распространенными элементами в электронных схемах. Они состоят обычно из изоляционного корпуса с выводами соединенными материалом с известным удельным сопротивлением (ρ)

    Резисторы обычно имеют вид стержня, трубки, пленки для поверхностного монтажа или проволоки определенной длины (l) и сечения (А).

    Поэтому сопротивление резистора можно выразить следующей формулой:

    R = ρ x l/A

    Резисторы (сопротивление) оказывают сопротивление току, протекающему через них. Резисторы используют в основном для получения конкретных значений тока, а также применяются в делителях напряжения. И так основное предназначение резистора – это противодействие протеканию тока. Это действие они оказывают как для постоянного, так и для переменного тока.

    Что такое резистор

    Резисторы производят, в основном, в виде трубок из фарфора или керамики с металлическими выводами на обоих концах. На поверхности трубок может быть нанесен, например, слой углерода (у углеродных резисторов) или даже очень тонкий слой драгоценного металла (у металлизированных резисторов).

    Так же резистор может быть выполнен из проволоки с высоким удельным сопротивлением (проволочные резисторы).

    Основным параметром резистора является его постоянное сопротивление. В области больших частот у резистора, помимо сопротивления, появляются такие характеристики, как емкость и индуктивность. Эти параметры резистора можно представить в виде следующей модели:

    где:

    • R = сопротивление резистивного материала,
    • CL = собственная емкость резистора,
    • LR = индуктивность резистора,
    • LS = индуктивность его выводов.

    Здесь видно, что резистор имеет помимо собственного сопротивления еще и составляющие индукции и емкости. При применении в цепях переменного тока эти характеристики играют роль реактивного сопротивления, который в сочетании с собственным сопротивлением создают дополнительное сопротивление в схеме, которое в некоторых случаях необходимо учитывать.

    Основными параметрами резисторов являются:

    • Номинальное сопротивление — дано с учетом больших допустимых отклонений, содержащихся в диапазоне 0,1…20%.
    • Номинальная мощность – максимально допустимая мощность рассеивания.

    Номинальное напряжение – равно наибольшему напряжению, которое не вызывает изменения в свойствах резистора, и, в частности его повреждения. Номинальные значения напряжений для большинства резисторов составляет от нескольких десятков до нескольких сотен вольт.

    На основании размера резистивного слоя или сечения проволоки можно определить значение сопротивления. В электронных схемах, в основном, используются резисторы многослойные. В случае работы с большими значениями тока и мощности, используются проволочные резистор.

    Резисторы многослойные металлизированные являются термически стабильными, они надежные в работе и имеют низкий уровень шума (важно в профессиональной электронике).

    Единицей измерения сопротивления является Ом (символ омега), и в основном на схемах обозначается буквой – R.

    Из закона Ома: сопротивление резистора в 1 Ом — это такое сопротивление, когда при напряжении на его выводах в 1 вольт через него протекает ток равный 1 амперу.

    Номинальный ряд и цветовая маркировка резисторов

    Большинство производимых в мире резисторов имеют сопротивление из так называемого номинального ряда (Е). Каждый из видов номинального ряда поделен на декады, и в каждой десятке есть 6 (ряд E6), 12(ряд E12), (ряд E24) 24 значения.

    Эти значения в декаде подобраны так, что с учетом допуска, сопротивления двух соседних значений перекрывают друг друга, и благодаря этому вы можете подобрать любые промежуточные сопротивления.

    Стандартные допуски сопротивления резисторов равны 5, 10 или 20%. Соседние значения пересекаются в следующих случаях:

    • для ряда E6 с 20% допуском,
    • для ряда E12 с 10% допуском,
    • для ряда Е24 с 5% допуском.

    Величина сопротивления и отклонение отмечаются на резисторе в виде нескольких цветных колец (или точек). Первые цветные кольца (2 или 3) определяют значение в Ом, а последнее кольцо – допуск (отклонение).У небольших резисторов, как правило, величина сопротивления, допуск и температурный коэффициент (ТКС) иногда наносится с помощью 4…6 цветных полос. Более подробно о цветовой маркировки резисторов читайте здесь.

    В типоразмер и мощность резисторов

    Как известно, напряжение, поданное на резистор, вызывает протекание в нем тока, а значит, на таком резисторе выделяется определенная часть мощности в виде тепла. Для исправного функционирования, это тепло резистор должен рассеивать в окружающее пространство. Эта его способность напрямую зависит его размеров.

    В следующей в таблице приведены типичные значения номинальной мощности резисторов в соответствии с их размерами:

    Номинальная мощность (Вт)

    Примерные размеры (мм) длина х диаметр

    0,1

    5 … 7 х 1

    0,2

    5 х 1,6

    0,33

    7.5 х 2,5

    0,5

    10 х 3,7

    1

    18 х 7

    2

    24 х 8,5

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
