4 нужных поделки из обычного болта

4 нужных инструмента из обычного болта
Болт может использоваться не только как крепежный элемент, но и как заготовка для изготовления различного нужного в мастерской инструмента. Рассмотрим 4 варианта таких самоделок.

Метчик по дереву

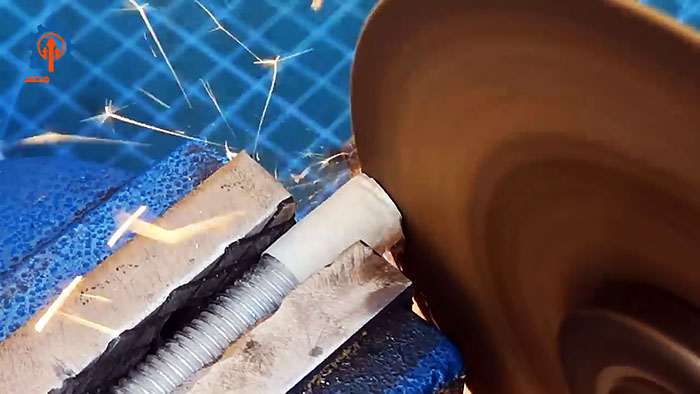

Чтобы сделать метчик по дереву из болта, нужно срезать его шляпку, а затем заточить один край под конус. После этого на вращающемся болту аккуратно стачивается часть высоты резьбы. Достаточно проточить первую треть его длины.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта

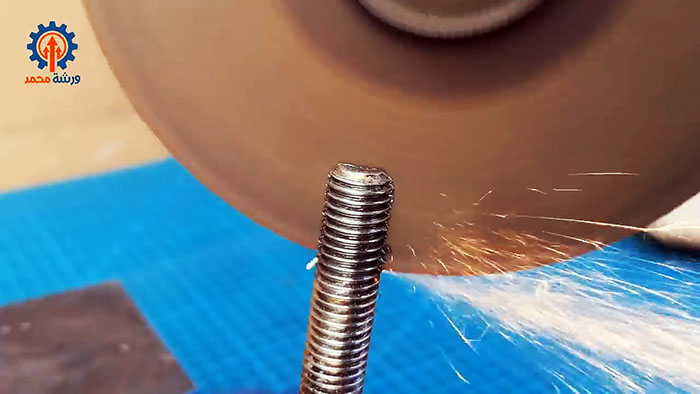

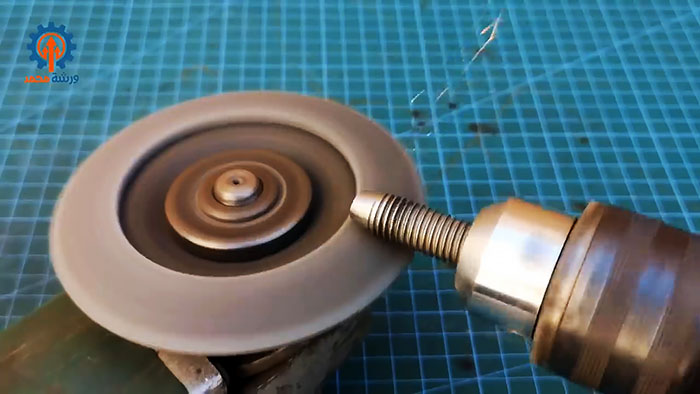

Далее используя болгарку с отрезным диском нужно сделать 3 продольные надпила по всей длине проточенной резьбы.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта

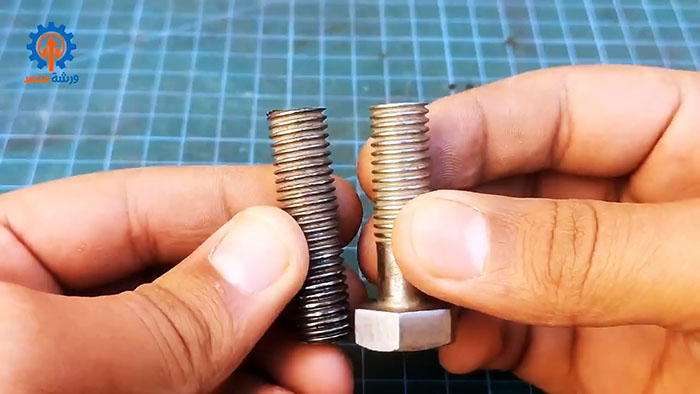

Полученный метчик зажимается в патроне шуруповерта и используется для быстрой нарезки резьбы в дереве. Благодаря конусному строению он выдавливает резьбу, делает ее плотной и крепкой.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта

Пружинный кернер


Данный инструмент используется для кернения в труднодоступных местах, где невозможно размахнуться молотком. Для его изготовления понадобится длинный болт и пружина одинакового с ним диаметра. Болт нужно разрезать пополам.
4 нужных инструмента из обычного болта
С одной стороны в пружину вкручивается его половинка со шляпкой.
4 нужных инструмента из обычного болта
С другой нужно закрутить вторую часть болта, заточив перед этим ее край под конус.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
Чтобы воспользоваться кернером, нужно выставить его острие на заготовке, оттянуть болт со шляпкой и резко отпустить. Втянувшись, пружина передаст энергию ускорения в нижнюю часть, поэтому инструмент оставит вмятину. В идеале перед использованием закалить острие кернера, чтобы оно тупилось реже и могло кернить твердую сталь.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта

Мини ручная ножовка — держатель для полотна


Из болта М10, длинной гайки и пилочки от лобзика можно сделать маленькую ножовку для работы в труднодоступных местах. Для этого край болта нужно распилить вдоль на 25 мм.
4 нужных инструмента из обычного болта
Затем на него наворачивается длинная гайка и в прорезь вставляется пилочка. При скручивании гайки обратно полотно зажимается намертво.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
Полученный инструмент, в отличие от обычных ножовок по металлу, не сгибается при работе. Он может стать незаменимым там, куда не достать болгаркой, бормашиной или лобзиком. При этом инструмент не портит пилочку, поэтому ее всегда можно вернуть на лобзик.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта

Вороток для метчиков и головок


Из длинной гайки и 2-х болтов можно сделать вороток. Для этого в длинной гайке (сваренной из двух обычных) сверлится отверстие, после чего в нее наживляются болты.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
Далее в отверстие можно вставлять биты или метчики, и зажимать их болтами. Себестоимость изготовления такого воротка копейки, при этом он действительно работает хорошо.
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта
4 нужных инструмента из обычного болта

Смотрите видео


Нужное приспособление из простого болта, которое делается не только быстро, но и очень просто

У любого механика и мастера найдется большая куча бросового материала, который если немного подумать и поразмыслить может стать хорошим инструментом или приспособлением для облегчения работы и улучшения ее качества.

Сегодня мы с Вами попробуем сделать цанговый зажим (патрон). Это очень удобное приспособление для надфилей, метчиков, пильных полотен и т.д и т.п.


Данное приспособление изготавливается на раз два, не требует больших профессиональных навыков и доступно любому, даже начинающему мастеру.

И так, нам понадобится один болт и одна гайка.
Из инструментов — ножовка по металлу или отрезная машинка, дрель, напильник, наждачная шкурка.

Процесс изготовления (подробно изложен в видео ролике ниже):


1. Делаем два реза головки болта.
2. Обтачиваем головку болта под конус.
3. Делаем еще рез болта на два-два с половиной сантиметра.

4. Разворачиваем часть гайки под конус.
5. Собираем приспособление.
6. Пользуемся.


Видео инструкция изготовления цангового зажима(патрона)

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как просто извлечь обломанный болт из любой детали

Иногда, во время выкручивания болта, можно ненароком сорвать резьбу или и вовсе полностью его сломать. Положение кажется безвыходным. Конечно, легко решить такую проблему не выйдет, но способы ее решения все же есть.

Эта неприятность может случиться в таких случаях:

  • болт оказался бракованным, в нем была трещина;
  • болт был слишком сильно затянут;
  • резьбовое соединение «закислилось»;
  • во время выкручивания к ключу прикладывали слишком большое усилие.
Как извлечь обломанный болтКак извлечь обломанный болт

Особенно тяжело, если узел, где застрял обломок болта, важен, а заменить его никак не получится. Еще хуже, если сломанный болт остался в детали, которая изготовлена или из алюминия, или из магниевого сплава. Такие металлы в разы мягче, чем сам болт, так что прикладывать большие усилия во время извлечения обломка нельзя – можно повредить деталь так, что новый болт использовать уже не получится.

Что нужно сделать в первую очередь

Прежде чем переходить к основным действиям, можно провести предварительные «операции» — это позволит увеличить шансы на успешное извлечение обломка, а, возможно, поможет избавиться от него сразу же.

В первую очередь можно попробовать постучать по обломку, если это возможно, с помощью молотка. Не нужно бить сильно. Такие действия ослабят посадку болта, извлекать его будет проще.

Также можно попробовать хорошо прогреть деталь в том месте, где остался обломок. Для этого используют газовую горелку. Это позволит снять внутреннее напряжение. Помните: использовать горелку важно аккуратно в случае, если деталь выполнена из алюминия – она может просто его расплавить.

Предварительно нужно прогреть деталь в том месте, где находится обломок. Делать это нужно крайне осторожноПредварительно нужно прогреть деталь в том месте, где находится обломок. Делать это нужно крайне осторожно

Не будет лишним залить в отверстие немного жидкости типа W-40. Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта.

W-40



Если в процессе подготовительных мероприятий обломок еще не вышел, пора переходить к более радикальному методу. Рассмотрим его более подробно ниже.

Как вытащить сломанный болт: пошаговая инструкция

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

Так выглядит обломок болта в деталиТак выглядит обломок болта в детали

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

Подобранная втулка
Подобранная втулка

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.

Важно! Сверлить лучше точно по центру – так извлекать обломок будет проще.

Делаем отверстие смазанным сверломДелаем отверстие смазанным сверлом

Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

Винтовой экстрактор
Винтовой экстракторВыворачиваем обломокВыворачиваем обломок

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.

Извлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не поврежденаИзвлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не повреждена

В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути.

Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.

Видео – 8 способов, как извлечь обломанный болт

Универсальная рукоятка из анкера своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Андрей, автор YouTube канала «Shayter Andrey» расскажет Вам, как из простых и доступных материалов он изготовил держатель для полотен от сабельной пилы и электрического лобзика.


Материалы.
— Анкера, саморезы по дереву
— Полотна для сабельной пилы и электрического лобзика
— ПВХ труба диаметром 20 мм
— Наждачная бумага.

Инструменты, использованные автором.
— Ножницы для резки ПВХ труб
— Струбцины
— Болгарка, отрезной диск
— Электрический лобзик Makita 4329 (Leroy Merlin)
— Шуруповерт
— Рулетка, маркер.

Процесс изготовления.
Итак, Андрей приобрел несколько анкеров длиной 145 мм и диаметром 10 мм.


Теперь ему нужно разметить будущую проточку. С одной стороны она должна быть длиной 25, а с другой 35 мм.

Прижимает заготовку к верстаку струбциной, и делает проточку наискосок при помощи болгарки.

Места среза, и сама прорезь шлифуется полоской из наждачной бумаги.


Затем мастер ставит отметку на торце, которая будет указывать, где самая глубокая сторона проточки.

Фиксирует шайбу от анкера на верстаке, и делает прорезь шириной 2 мм и глубиной 3-4 мм. Это он сделал лобзиком с полотном по металлу, эту же работу можно выполнить и надфилем.

Внутреннее отверстие шайбы представляет из себя нечто вроде цилиндра. Для лучшего прижатия мастер растачивает его до конической формы.


Теперь нужно нанести небольшую насечку на одной из сторон гаек от анкеров.


Далее нужно нарезать несколько заготовок для корпуса, для этого отлично подходит ПВХ труба диаметром 20 мм. Заготовки будут 45 и 85 мм длиной соответственно. Эти размеры подходят для анкера, который использует автор. Для нарезания применяются специальные ножницы для ПВХ труб. Конечно, можно воспользоваться и обычной ножовкой.

С одного края втулки от анкера он слегка разгибает края.


Затем вставляет втулку в короткую трубку.

Теперь он одевает шайбу на болт от анкера так, чтобы расточенный ее край приходился на развальцованную сторону болта. Одевает на него длинный кусочек трубы.

Разгибает втулку со второй стороны.


И соединяет обе части инструмента вместе. Накручивает гайку надсеченной стороной к пластиковой трубе.

Также мастер рекомендует слегка сточить развальцованную часть болта с обеих сторон возле прорези. Таким способом будет меньше вероятности заклинивания шайбы.

Итак, рукоятки готовы, можно пробовать устанавливать лезвия.


Сначала он зажмет в рукоятке лезвие от сабельной пилы. Шайба разворачивается в нужное положение, вставляется лезвие, и рукоятка затягивается. При этом длиная часть хвостовика заходит в рукоятку по метке, там более глубокая проточка. Для зажатия пилы достаточно провернуть части ПВХ труб относительно друг друга.

Для установки пилки от лобзика, шайба поворачивается прорезью в сторону. Наклон полотна относительно рукоятки регулируется глубиной погружения хвостовика в проточку.

Вот уже и готовы несколько пилок. Причем полотна можно и дальше использовать в лобзике, или сабельной пиле.

Это пример фигурной резьбы по гипсокартону лезвием от лобзика.

А таким полотном по газбетону удобно подрезать вот такие конструкции. Это пригодится для подрезания монтажной пены вровень с поверхностью.


В эту рукоятку можно зажать даже очень маленькие полотна. Андрей не старался добиться идеального внешнего вида, он хотел показать основной принцип создания такого приспособления.


Спасибо автору за простой, но полезный инструмент для мастерской и строительства!


Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельные лерка и метчик М32, изготовление деревянных болтов и гаек

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Нейл, автор YouTube канала «Pask Makes» расскажет Вам, как изготовить лерку и метчик для нарезки резьбы М32 по дереву.

Вот эти М26 метчик и лерку автор сделал пару лет назад для производства качественной винтовой нарезки по дереву.

Материалы.
— Шпилька М32
— Болт, гайка М8,
— Доски из орешника
— Старый треугольный напильник
— Льняное масло
— Саморезы с широкой шляпкой
— Клей ПВА.

Инструменты, использованные автором.
— Газовая горелка
— Болгарка
— Шуруповерт
— Сверлильный и токарный станки
— Орбитальный шлифовальный станок
— Сверла Форстнера
— Ленточная пила
— Тиски, Струбцины
— Отвертки, стамески, скобель, линейка, угольник
— Напильники, надфили
— Гейферный захват.

Процесс изготовления.
За основу для метчика мастер взял регулировочную опору для лесов. Ее резьба М32 имеет волнообразный, скругленный профиль. Именно такая форма резьбы лучше всего подходит для деревянных болтов и гаек.

Отрезает необходимую часть болта.

Затем приклеивает к торцам заготовки пару деревянных брусочков. Они помогут зафиксировать ее в токарном станке.


Отцентрировал заготовку в станке. Теперь, как и на обычном метчике, необходимо сделать спуск на передней режущей части.

Далее он решает продолжить работу вручную. Зажимает винт в тисках и формирует два плоских надреза напильником.


Теперь Нейл использует полукруглый напильник, с помощью которого он может добиться слегка скошенной поверхности с одной стороны среза. Такой же вырез делается симметрично с противоположной стороны винта.


Затем автор приступает к изготовлению корпуса лерки. Для этого потребуется деревянный брусок, разрезанный пополам, и деревянный кругляк .


Посредине верхнего бруска мастер сделает отверстие по размеру кругляка, тогда как в нижнем бруске отверстие будет несколько меньшего размера, которое необходимо для нарезки резьбы. Два бруса временно скрепляются шурупами. Автор старается вкрутить их на равном расстоянии от края.


Теперь он размечает центр, и высверливает пилотное отверстие, строго по центру. Шурупы теперь не нужны.

Далее в ход идёт сверло Форстнера диаметром 35 мм для верхней части корпуса, и 32 мм для основания.


Затем предстоит нарезать резьбу в отверстии нижнего блока. На метчике пока ещё нет рукояти для вкручивания резца. Пока что он выполнит эту работу с помощью гейферного захвата.

Далее из старого треугольного напильника изготавливается резец для винтовой коробки.
С помощью газовой горелки от слегка отпускает сталь, и оставляет её остывать после того, как она утрачивает свои магнитные свойства. Это необходимо для более легкой обработки металла.

Отрезает носик напильника, для получения необходимых размеров профиля резца.

Следующим этапом мастер формирует внешнюю и внутреннюю режущие кромки резца. Причем использование болгарки крайне нежелательно.


Для правки внутренней кромки Нейл вооружается круглым надфилем.

Если внимательно вглядеться в основание резьбы, можно заметить, что она не идеально круглая. Но автор сумел подогнать резец под такой профиль.

Разве что можно отрезать хвостовик, используя болгарку. В этом случае резец не успеет нагреться.

Далее идёт закалка резца, и резкое охлаждение в масле.


Достать заготовку получилось не с первого раза.

Теперь немного тестовой шлифовки наждачной бумагой. Требуемая твердость металла достигнута.

После закалки следует нагрев хвостовика, и охлаждение на воздухе.

Затем он делает углубление для резца. Резец должен оказаться на одной линии с первой бороздой резьбы.

К сожалению, мастер немного отклонился вниз от центра резьбы. Но это можно подкорректировать, поскольку толщина материала позволяет. Он дополнительно заглубляет резец.

Вновь вкручивает метчик. Теперь его резьба располагается в непосредственной близости от центра лезвия резца. Вот здесь в задней части немного свободно, нет опоры. Автор решает вкрутить туда пару шурупов, чтобы зафиксировать лезвие.

Здесь он делает небольшой желобок для удаления стружки.


Окончательная заточка резца, корпус почти готов к сборке.

Шляпка одного из двух фиксирующих саморезов должна погрузиться глубже поверхности дерева. Для этого мастер делает небольшое углубление, зенкует отверстие сверлом Форстнера.


На обратной стороне верхнего блока также вырезается небольшая ниша, чтобы в ней могли поместиться выступающие части шурупов и самого резца.

Автор сделал предварительную сборку корпуса лерки, но при попытке нарезки резьбы кругляк упирается в верхнюю часть основания, и не достает до резца.

Итак, автор попытается несколько расширить край отверстия в основании корпуса. Для этого он удаляет резец вновь стягивает оба блока шурупами, и снимает пару миллиметров в основании 35-м сверлом Форстнера.

Резец и шурупы возвращаются на место, корпус собирается.


Теперь кругляк отлично входит в отверстие, и касается резца. Первые витки резьбы получены.

Острые грани и углы обрабатывает рубанком, и пропитывает поверхности льняным маслом. С леркой покончено!


А теперь мастер возвращается к метчику. Предстоит сделать для него рукоятку. Сначала ему нужно высверлить отверстие в центре заготовки 32-м сверлом Форстнера.

Затем он наносит чертеж будущего профиля, и вырезает заготовку на ленточной пиле.


Края рукоятки очень удобно срезать скобелем, а затем обработать напильником.

Теперь метчик сам себе нарезает резьбу в рукоятке, затем автор ее переворачивает, и дотягивает резец до конца.


Высверлив сквозное отверстие через рукоять и верх резца, фиксирует его болтом и гайкой..


Финишная обработка льняным маслом, и метчик тоже готов.

Что же, остается испытать приспособления, и сделать болт с гайкой.


В центрах гаек высверливает 32 мм отверстия, и нарезает в них резьбу.


После этого заготовки гаек вырезаются, и шлифуются.


Вытачивает заготовку из деревянного бруса, сверяя диаметр по шаблону.


Нарезает первую половину резьбы, даже стружка почти не ломается.


Перевернув лерку, дорезает вторую половину резьбы.

Затем наживляет гайку, смазывает резьбу клеем, и закручивает ее на свое место. Так на основную резьбу не попадут следы клея.

После высыхания клея остается отшлифовать грани болта.

На этом проект завершен. Кстати, в статье про тиски Моксона станет понятно, в каких автор применяет такие инструменты.

Спасибо автору за простые, но полезные инструменты для мастерской!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Петля из болта и гаек своими руками

Всем привет! Сегодня я покажу, как из двух гаек и одного болта, сделать очень полезную самоделку, сам бы не додумался, но результат мне понравился. Итак, для изготовления самоделки нам понадобится 2 удлинённые гайки и длинный мебельный болт с неполной резьбой.

Теперь нужно накрутить болт на одну из гаек до конца резьбы и отрезать шляпку, а так же часть резьбы с другой стороны, заподлицо с гайкой. Срез шляпки нужно обработать на наждаке или напильником.

Затем берём вторую гайку и высверливаем внутреннюю резьбу, что бы в итоге она легко одевалась на часть болта без резьбы.

Как вы догадались, получилась вполне рабочая петля, которую можно применить для различных самоделках или для установки дверей, на всё про всё уходит не более пяти минут и все материалы можно найти в личных запасах, спасибо за внимание :)

Автор публикации

0 Комментарии: 1Публикации: 39Регистрация: 13-05-2019

Добавить комментарий

Ваш адрес email не будет опубликован.
