Тепловой пункт — Википедия

Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, преобразование, регулирование параметров теплоносителя и распределение теплоносителя по видам потребителей^[1]. Тепловой пункт — сооружение с комплектом оборудования, позволяющее изменить температурный и гидравлический режимы теплоносителя, обеспечить учет и регулирование расхода тепловой энергии и теплоносителя^[2].

Тепловой пункт и присоединённое здание в жилом районе Марьинский Парк (Москва)

Основными задачами ТП являются^[1][2]:

• учет тепловых потоков и расходов теплоносителя и конденсата
• контроль параметров теплоносителя
• регулирование расхода теплоносителя
• распределение теплоносителя по системам потребления теплоты
• преобразование вида теплоносителя или его параметров
• защита местных систем от аварийного повышения параметров теплоносителя
• заполнение и подпитка систем потребления теплоты
• сбор, охлаждение, возврат конденсата и контроль его качества
• аккумулирование теплоты
• подготовка воды для систем горячего водоснабжения
• отключение систем потребления теплоты

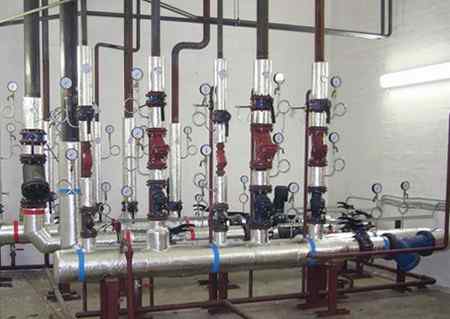

Центральный тепловой пункт в подвальном

ТП различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых определяют тепловую схему и характеристики оборудования ТП, а также по типу монтажа и особенностям размещения оборудования в помещении ТП. Различают следующие виды ТП^[3]:

• Индивидуальный тепловой пункт (ИТП). Используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельностоящем сооружении.
• Центральный тепловой пункт (ЦТП). Используется для обслуживания группы потребителей (зданий, промышленных объектов). Чаще располагается в отдельностоящем сооружении, но может быть размещен в подвальном или техническом помещении одного из зданий.
• Блочный тепловой пункт (БТП). Изготавливается в заводских условиях и поставляется для монтажа в виде готовых блоков. Может состоять из одного или нескольких блоков. Оборудование блоков монтируется очень компактно, как правило, на одной раме. Обычно используется при необходимости экономии места, в стесненных условиях. По характеру и количеству подключенных потребителей БТП может относиться как к ИТП, так и к ЦТП.

Источники тепла и системы транспорта тепловой энергии[править | править код]

Источником тепла для ТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на

первичные магистральные теплосети, соединяющие ТП с теплогенерирующими предприятиями, и вторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называется тепловым вводом.

Магистральные тепловые сети, как правило, имеют большую протяжённость (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а в конечном счёте и потребителей, теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода. При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях вода (в том числе водопроводная, питьевая) непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяжённость (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или двумя кварталами. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к усиленной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.

Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети.

Системы потребления тепловой энергии[править | править код]

В типичном ТП имеются следующие системы снабжения потребителей тепловой энергией:

• Система горячего водоснабжения (ГВС). Предназначена для снабжения потребителей горячей водой^[4]. Различают закрытые и открытые системы горячего водоснабжения. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах.
• Система отопления. Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха^[5]. Различают зависимые и независимые схемы присоединения систем отопления.
• Система вентиляции. Предназначена для обеспечения подогрева поступающего в вентиляционные системы зданий наружного воздуха. Также может использоваться для присоединения зависимых систем отопления потребителей.
• Система холодного водоснабжения. Не относится к системам потребляющим тепловую энергию, однако присутствует во всех тепловых пунктах, обслуживающих многоэтажные здания. Предназначена для обеспечения необходимого давления в системах водоснабжения потребителей.

Принципиальная схема теплового пункта[править | править код]

Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

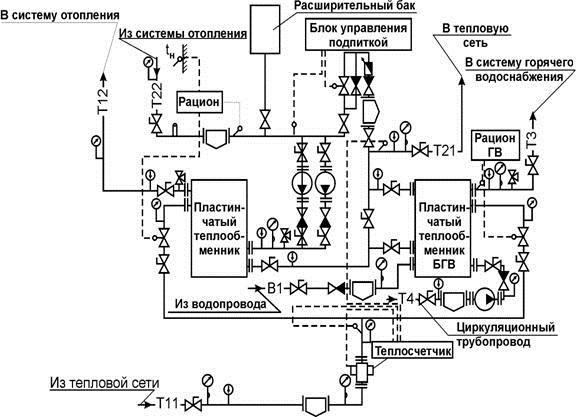

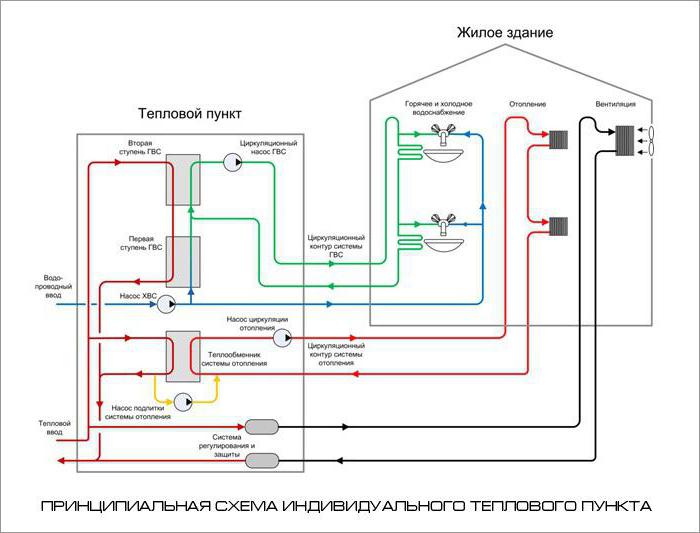

Принципиальная схема теплового пункта

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает своё тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе

первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления также представляет собой замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

• Соколов Е.Я. Теплофикация и тепловые сети: учебник для вузов. — 8-е изд., стереот. / Е.Я. Соколов. — М.: Издательский дом МЭИ, 2006. — 472 с.: ил.
• СНиП 41-01-2003. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ.
• СНиП 2.04.07-86 Тепловые сети (изд. 1994 с изменением 1 БСТ 3-94, изменением 2, принятым постановлением Госстроя России от 12.10.2001 N116 и исключением раздела 8 и приложений 12-19). Тепловые пункты.
• СП 41-101-95 «Своды правил по проектированию и строительству. Проектирование тепловых пунктов».

определение, виды, устройство, принцип работы

Содержание статьи

Введение

Горячая вода, отопление, теплый пол, чистый приточный воздух, нагретый до нужной температуры – все это составляющие не только комфорта, но и требование санитарных норм (для больниц, детских садов, школ, интернатов).

Для всех этих систем необходим теплоноситель. Его подготовка для подачи конечному потребителю с требуемыми параметрами осуществляется в Тепловых пунктах. Что такое тепловой пункт, какие виды ТП бывают и чем они отличаются – об этом читайте далее.

Что такое тепловой пункт – определение

Тепловой пункт (ТП) – это помещение, либо здание, в котором происходит подключение систем отопления, вентиляции, горячего водоснабжения к тепловой сети.

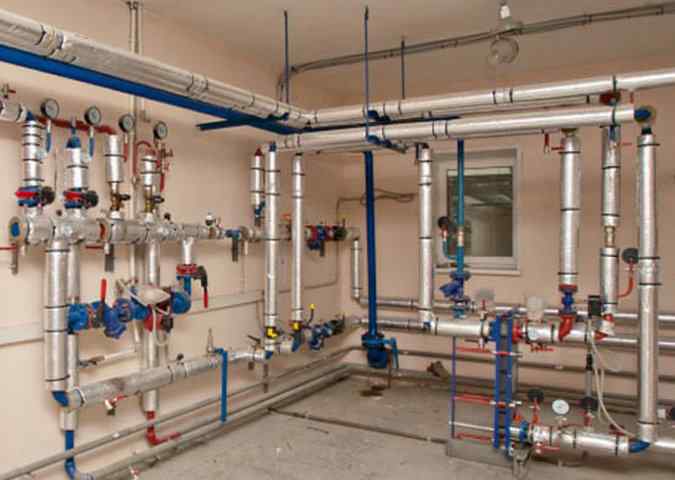

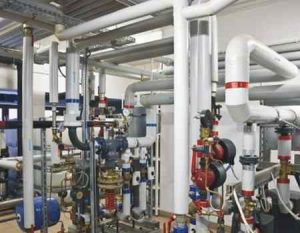

Рис. 1. Тепловой пункт

Что входит в тепловой пункт?

Тепловые пункты включают в себя следующее оборудование:

• Запорную арматуру;
• Теплообменники;
• Насосы;
• Расширительные баки;
• Регуляторы давления;
• Приборы для контроля, управления, автоматизации.

Назначение тепловых пунктов

Тепловые пункты предназначены для:

• Подготовки теплоносителя для внутренних систем до необходимого уровня давления и температуры;
• Контроля значений температуры и давления теплоносителя;
• Учета потребленного тепла;
• Регулирования температуры, либо количества теплоносителя;
• Распределения теплоносителя по отдельным системам;
• Защиты систем здания от повышения температуры или давления теплоносителя;
• Подготовки горячего водоснабжения.

Принцип работы теплового пункта

Рис. 2. Устройство теплового пункта

1. ТЭЦ или котельные, как источники тепла, нагревают теплоноситель, далее по магистральным сетям он поступает в тепловой пункт.
2. Температура теплоносителя от ТЭЦ, как правило, составляет 150/70 ᵒС. Воду с такой высокой температурой подавать в системы отопления здания и ГВС нельзя, так как будут нежелательные последствия, такие как ожоги. В связи с этим необходимо понизить температуру теплоносителя. Это решается следующими вариантами:

• При зависимом присоединении используются элеваторы, либо насосы, которые подмешивают воду из обратной магистрали в подающую.
• При независимом присоединении используются теплообменники. Таким образом, вода из тепловой сети циркулирует через теплообменник, нагревая внутренний контур.

Подробно о зависимой и независимой системах теплоснабжения можно прочитать в данной статье.

3. Для того чтобы теплоноситель циркулировал по системам отопления, в тепловом пункте устанавливаются циркуляционные насосы.
4. С целью исключения нежелательных последствий аварийного повышения давления в магистральных тепловых сетях предусматривают установку регуляторов давления.
5. Количество тепла, которое подается от магистральных тепловых сетей, рассчитывается на максимальную нагрузку, чтобы в самые холодные зимние дни потребители не замерзли. Когда температура наружного воздуха повышается, то необходимо уменьшить количество тепла, которое подается в отопительные приборы, иначе произойдет перегрев внутреннего воздуха помещений. Таким образом, в тепловом пункте происходит регулирование отпуска тепла.
6. Вода для систем ГВС также подготавливается в тепловом пункте в теплообменнике.
7. Обязательным элементом является узел учета тепла. Его наличие обусловлено законом об энергосбережении № 261-ФЗ.
8. Заключительным элементом является распределительная гребенка, от которой теплоноситель распределяется по необходимым системам.

Виды тепловых пунктов

Тепловые пункты подразделяются на:

• ЦТП – центральные тепловые пункты. Обслуживают несколько зданий, микрорайон.
• ИТП – индивидуальные тепловые пункты. Обслуживают только одно здание. Чаще всего размещаются в специальном помещении подвала обслуживаемого здания.
• БТП – блочные тепловые пункты. Представляют из себя готовое изделие, которое поставляется в здание несколькими блоками – остается только присоединить посредством фланцев. За счет этого сокращаются сроки монтажа и ввода в эксплуатацию ТП. Могут применяться как для ЦТП, так и для ИТП.

Все эти тепловые пункты имеют одно назначение и принцип работы у всех одинаков. Единственное различие – это количество обслуживаемых зданий.

Что лучше: ИТП или ЦТП?

В настоящее время для присоединения здания к наружным тепловым сетям применяют в основном индивидуальные тепловые пункты.

Различия между этими тепловыми пунктами представлены в таблице:

ЦТП	ИТП
Средний температурный режим для всех обслуживаемых зданий. В связи с этим здание, которое расположено ближе к ЦТП будет перегрето, а здание, которое расположено дальше от ЦТП, будет недогрето.	Температурный режим устанавливается индивидуально для конкретного здания.
Невозможно установить оптимальную температуру ГВС для конкретного здания. Так как все здания, подключенные к ЦТП, имеют различную длину трубопроводов, то горячая вода по-разному остывает по пути от ЦТП до конкретного дома.	Температура горячей воды оптимальна, т.к. теплообменник ГВС установлен  непосредственно в доме, а значит, исключены потери тепла по трубопроводам.
Циркуляция ГВС не обеспечивается должным образом, поэтому в некоторых квартирах из крана с горячей водой некоторое время бежит холодная вода.	Постоянная циркуляция ГВС в доме, следовательно,  у потребителя из крана с горячей водой всегда поступает горячая вода.
Большие потери тепла по трубопроводам от ЦТП до потребителя.	Меньшие потери тепла, так как длина магистральных труб от точки врезки в тепловые сети до ИТП минимальна.
В случае какой либо неисправности в ЦТП без горячей воды и тепла окажутся жители сразу нескольких домов.	Меньшее количество аварийных отключений тепла у потребителей.
Каждый год летом происходит плановое отключение горячей воды у потребителей на продолжительное время для проведения технического обслуживания и профилактического ремонта.	Отключение ГВС не затрагивает сразу большое количество абонентов, профилактическое обслуживание не занимает продолжительное время.

Заключение

1. Тепловые пункты – это необходимая часть инженерного обеспечения любого здания.
2. В новом строительстве применяются в основном ИТП, так как они:

• Обеспечивают наиболее оптимальные параметры теплоносителя;
• Минимизируют потери тепла при транспортировке теплоносителя по магистралям;
• Проще в обслуживании и эксплуатации;
• Обладают более точной регулировкой.

3. Производители БТП существенно облегчили жизнь монтажным бригадам, так как после того, как модули БТП поставляются на объект, монтажникам остается лишь подключить БТП к трубопроводам и электрическим сетям.

Схема ИТП, принцип работы ИТП

Тепловой пункт индивидуальный представляет собой целый комплекс устройств, располагаемый в отдельном помещении, включающий в себя элементы теплового оборудования. Он обеспечивает подключение к тепловой сети этих установок, их трансформацию, управление режимами теплопотребления, работоспособность, распределение по типам потребления теплоносителя и регулирование его параметров.

Тепловая установка, занимающаяся обслуживанием здания или отдельных его частей, является индивидуальным тепловым пунктом, или сокращенно ИТП. Предназначен он для обеспечения горячим водоснабжением, вентиляцией и теплом жилых домов, объектов жилищно-коммунального хозяйства, а также производственных комплексов.

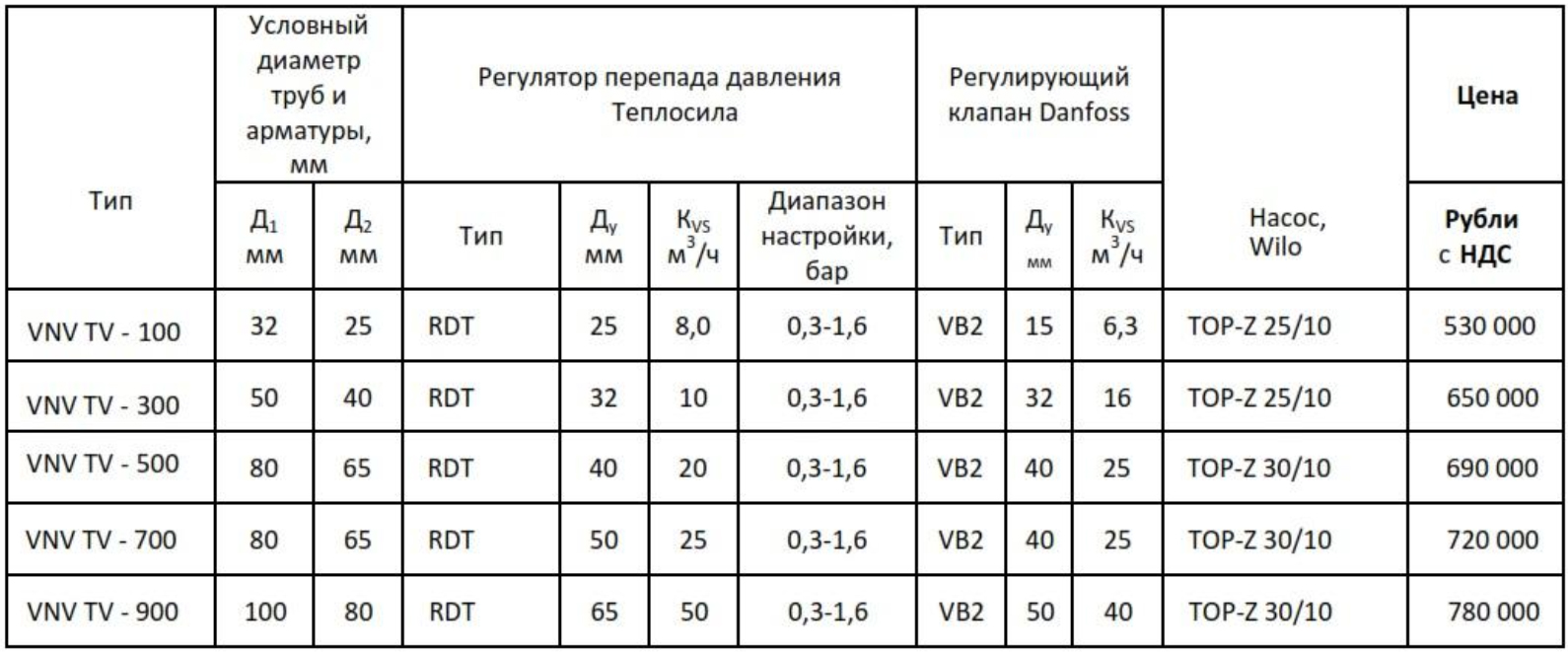

Модуль ГВС (горячего водоснабжения)

Состав оборудования модуля горячего водоснабжения:

1. кран шаровой «под приварку»
2. фильтр сетчатый фланцевый
3. регулятор перепада давления
4. клапан регулирующий с электроприводом
5. клапан обратный межфланцевый
6. дисковый поворотный затвор / шаровой кран
7. фильтр сетчатый фланцевый
8. кран дренажный муфтовый
9. датчик температуры
10. теплообменник разборный
11. электронный регулятор температуры
12. насос циркуляционный
13. предохранительный клапан
14. термометр биметаллический
15. манометр с 3-х ходовым краном
16. водосчетчик

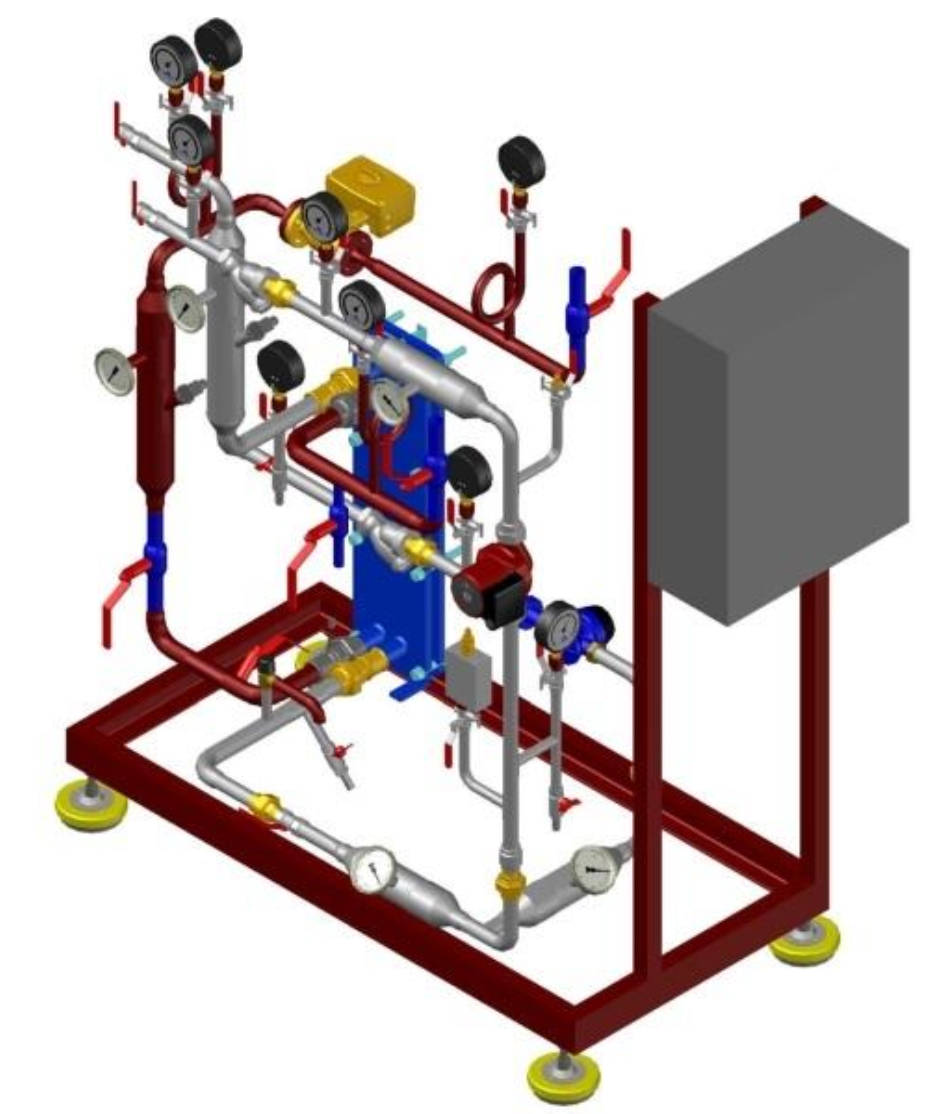

3D-модель блока ГВС

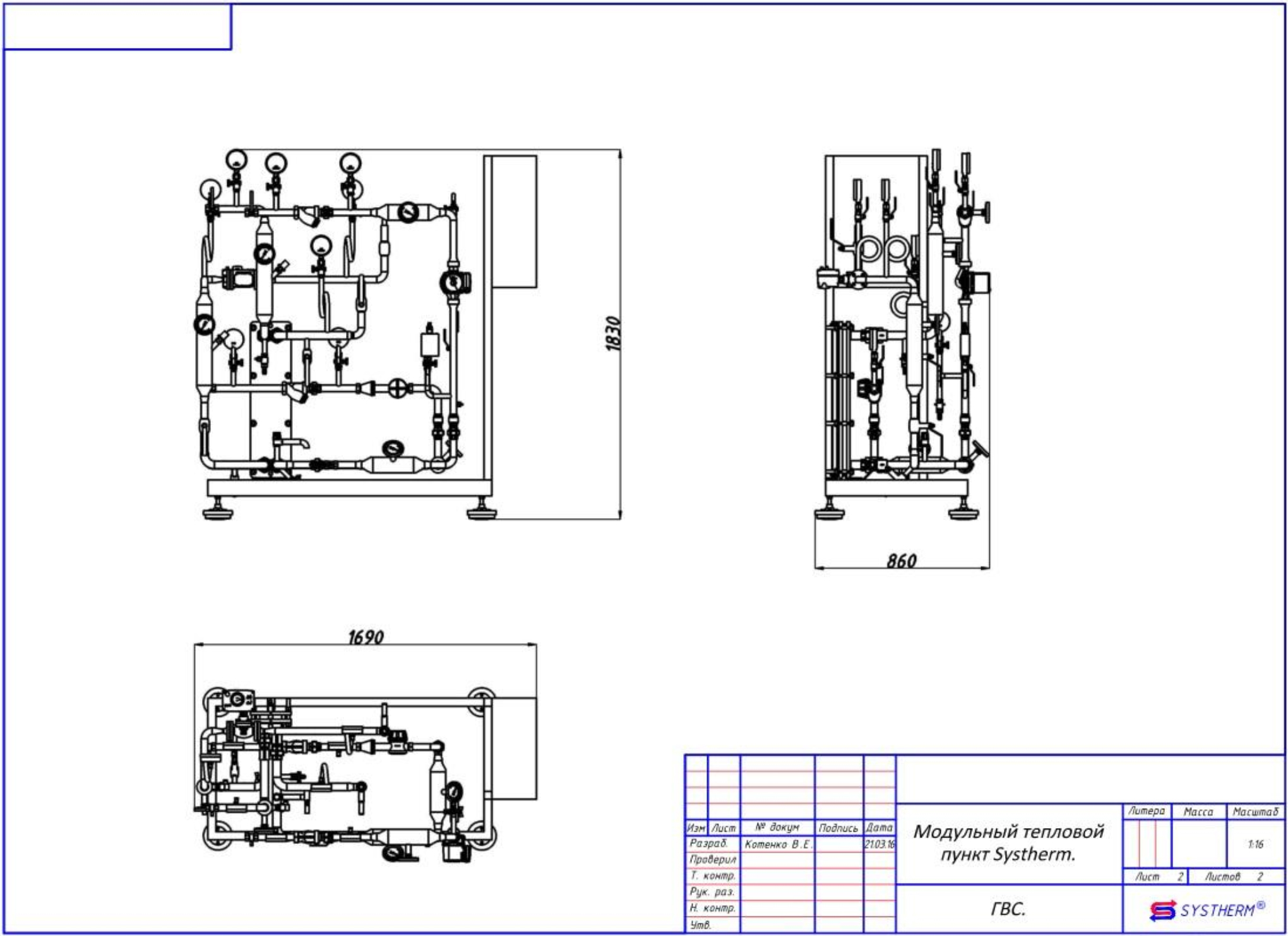

Габаритный чертеж модуля ГВС

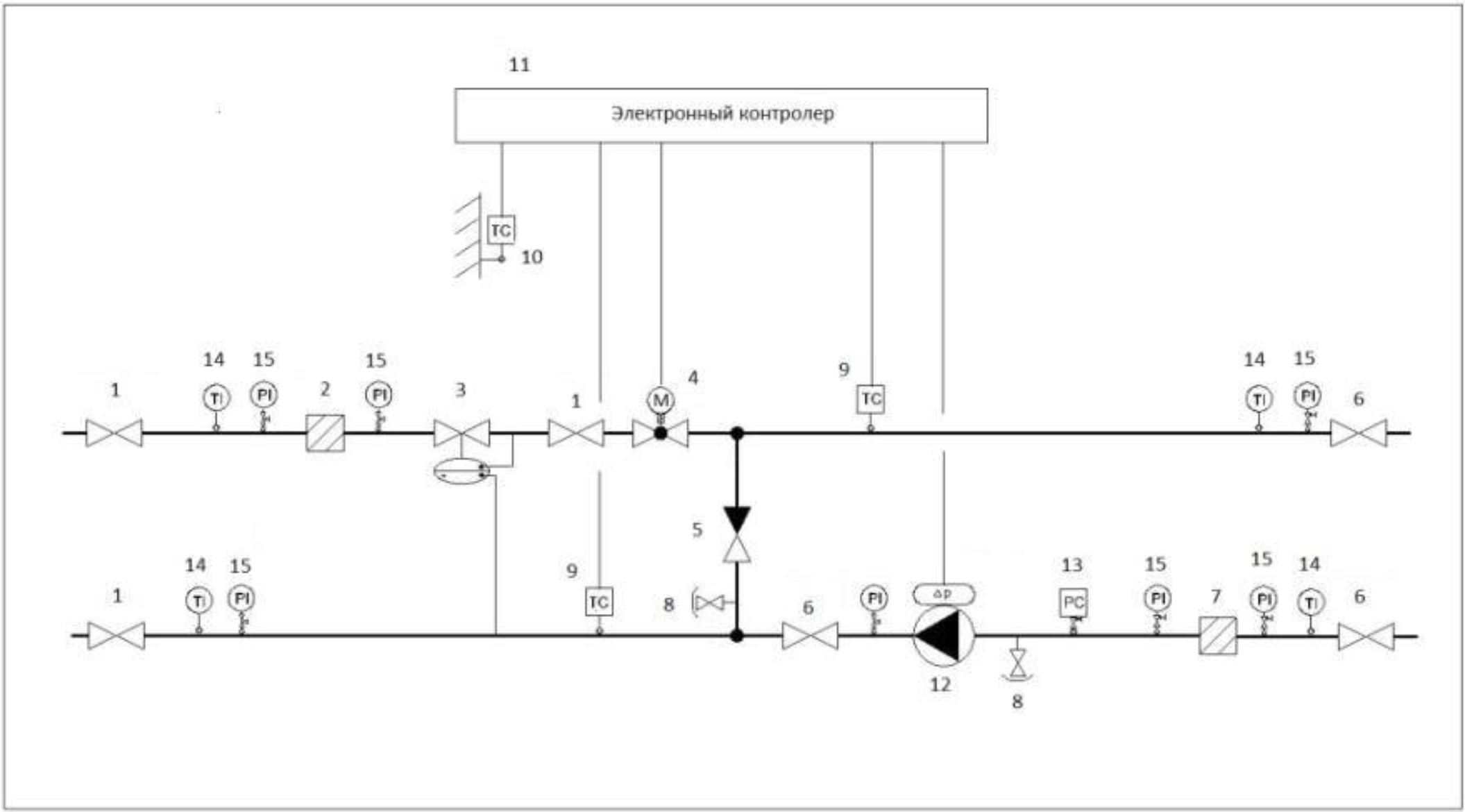

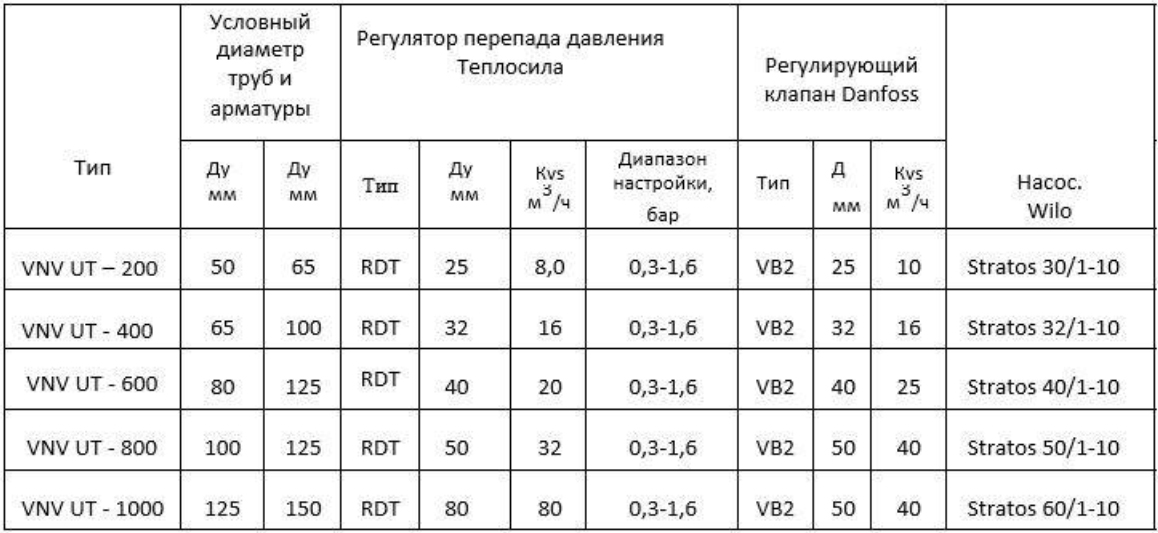

Модуль отопления (автоматический узел управления АУУ)

Состав оборудования модуля отопления

1. кран шаровой «под приварку»
2. фильтр сетчатый фланцевый
3. регулятор перепада давления
4. клапан регулирующий с электроприводом
5. клапан обратный межфланцевый
6. дисковый поворотный затвор
7. фильтр сетчатый фланцевый
8. кран дренажный муфтовый
9. датчик температуры
10. датчик температуры наружного воздуха
11. электронный регулятор температуры
12. насос циркуляционный с частотным приводом
13. реле давления
14. термометр биметаллический
15. манометр с 3-х ходовым краном

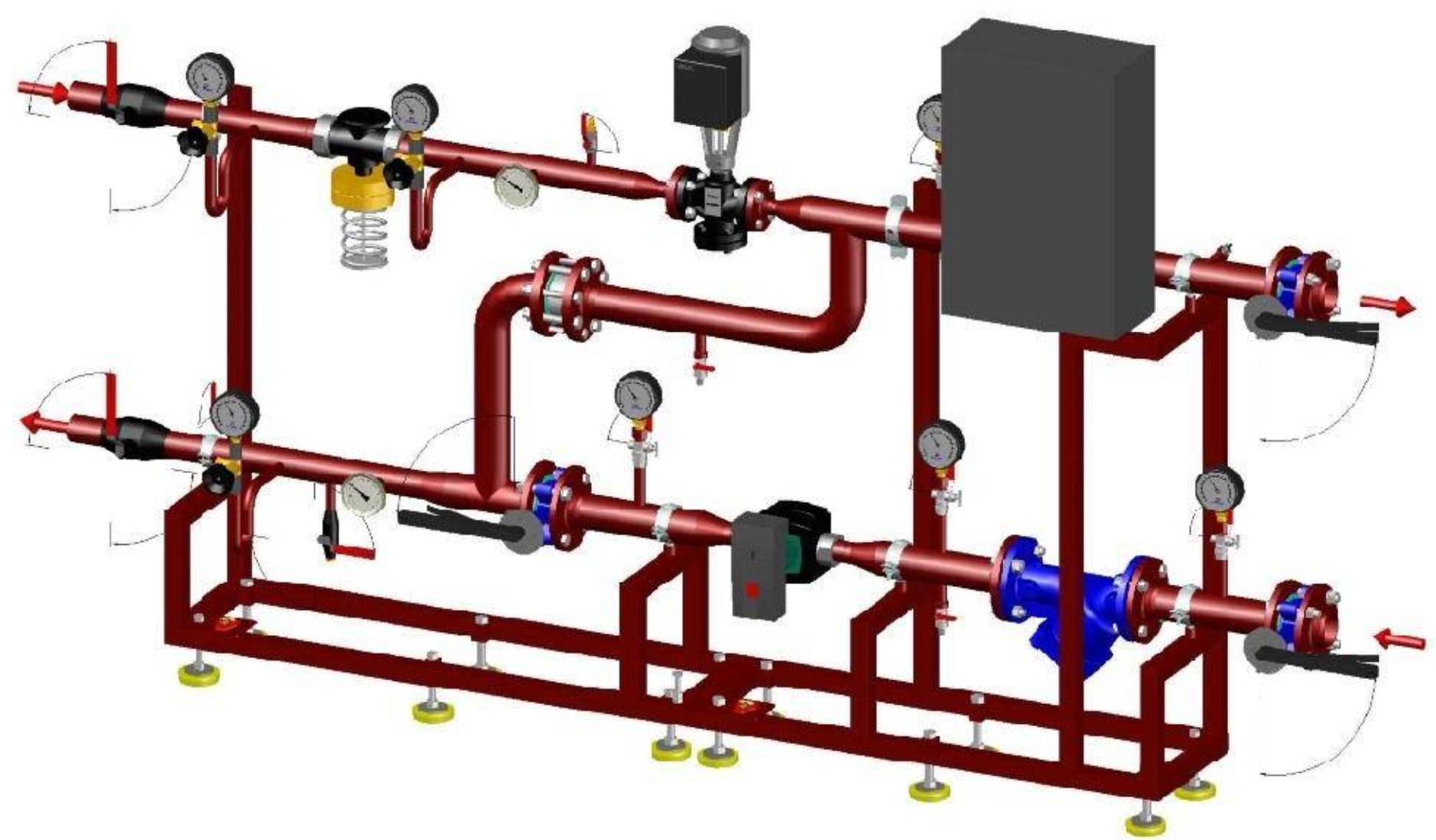

3D-модель блока отопления

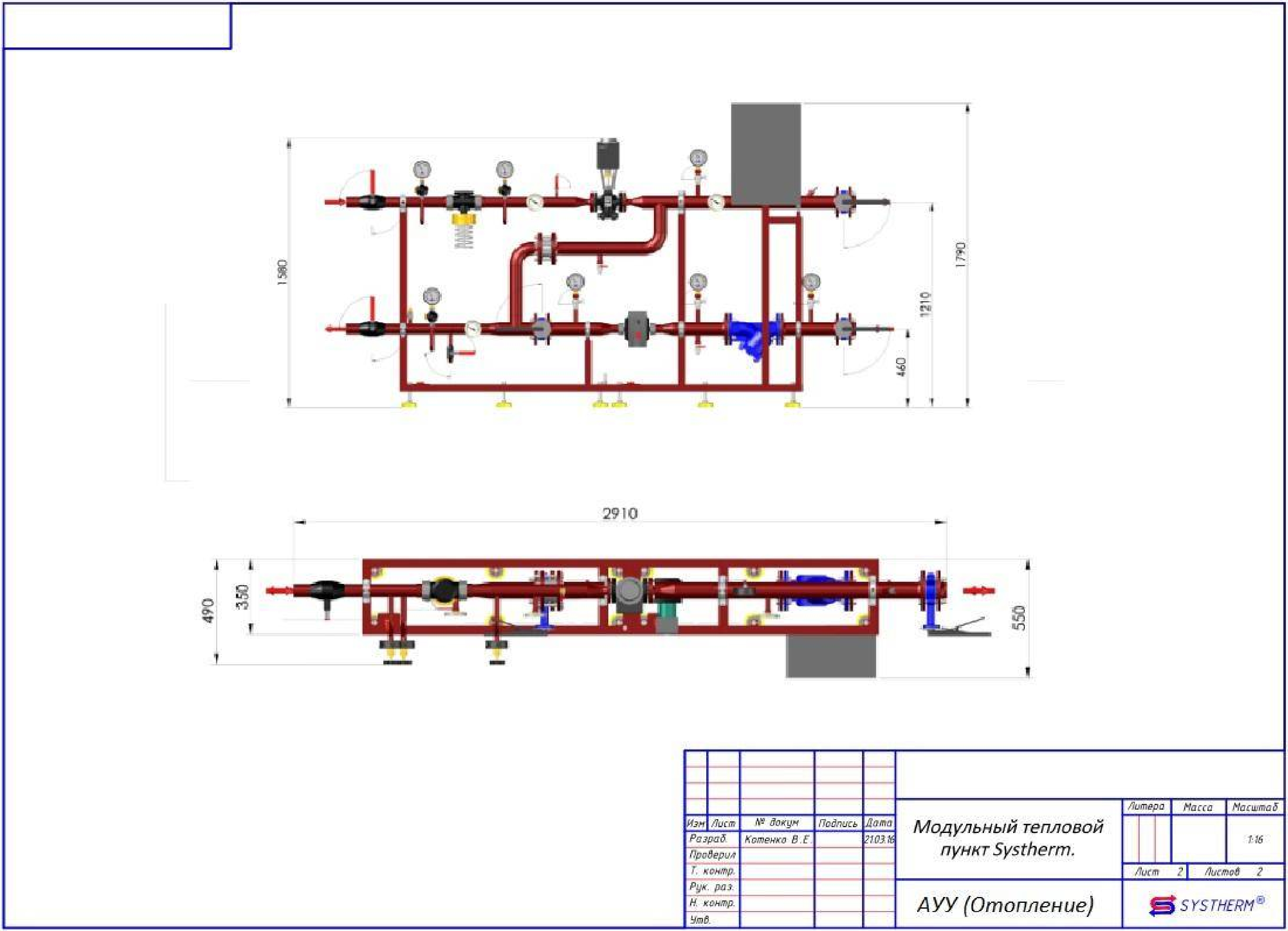

Габаритный чертеж модуля отопления

Тепловой пункт индивидуальный обеспечивает выполнение следующих задач:

Учет расхода тепла и теплоносителя.

Защита системы теплоснабжения от аварийного увеличения параметров теплоносителя.

Отключение системы теплопотребления.

Равномерное распределение теплоносителя по системе теплопотребления.

Регулировка и контроль параметров циркулирующей жидкости.

Преобразование вида теплоносителя.

Преимущества.

Высокая экономичность.

Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше тепловой энергии.

Эксплуатационные затраты снижаются примерно на 40-60%.

Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.

Бесшумная работа.

Компактность.

Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м2.

Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).

Процесс работы полностью автоматизирован.

Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.

ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.

Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.

Индивидуальное изготовление в зависимости от требований заказчика.

Узел учета тепловой энергии.

Основой энергосберегающих мероприятий является прибор учета. Требуется этот учет для выполнения расчетов за количество потребляемой тепловой энергии между теплоснабжающей компанией и абонентом. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы. Подобных ситуаций позволит избежать установка приборов учета.

Назначение приборов учета.

Обеспечение между потребителями и поставщиками энергоресурсов справедливых финансовых взаиморасчетов.

Документирование параметров системы теплоснабжения, таких как давление, температура и расход теплоносителя.

Контроль за рациональным использованием энергосистемы.

Контроль за гидравлическим и тепловым режимом работы системы теплопотребления и теплоснабжения.

Классическая схема приборов учета.

Счетчик тепловой энергии.

Манометр.

Термометр.

Термический преобразователь в обратном и подающем трубопроводе.

Первичный преобразователь расхода.

Сетчато-магнитный фильтр.

Обслуживание.

Подключение считывающего устройства и последующее снятие показаний.

Анализ ошибок и выяснение причин их появления.

Проверка целостности пломб.

Анализ результатов.

Проверка технологических показателей, а также сравнение показаний термометров на подающем и обратном трубопроводе.

Долив масла в гильзы, чистка фильтров, проверка контактов заземления.

Удаление загрязнений и пыли.

Рекомендации по правильной эксплуатации внутренних сетей теплоснабжения.

Схема теплового пункта.

В классическую схему ИТП входят следующие узлы:

Ввод тепловой сети.

Прибор учета.

Подключение системы вентиляции.

Подключение отопительной системы.

Подключение горячего водоснабжения.

Согласование давлений между системами теплопотребления и теплоснабжения.

Подпитка подключенных по независимой схеме отопительных и вентиляционных систем.

При разработке проекта теплового пункта обязательными узлами являются:

Прибор учета.

Согласование давлений.

Ввод тепловой сети.

Комплектация другими узлами, а также их количество выбирается в зависимости от проектного решения.

Системы потребления.

Стандартная схема индивидуального теплового пункта может иметь следующие системы обеспечения тепловой энергией потребителей:

Отопление.

Горячее водоснабжение.

Отопление и горячее водоснабжение.

Отопление, горячее водоснабжение и вентиляция.

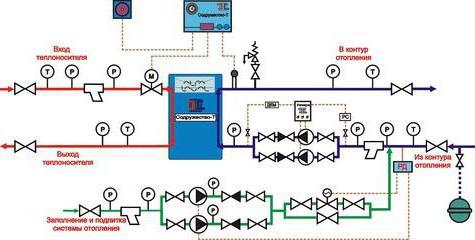

ИТП для отопления.

ИТП (индивидуальный тепловой пункт) – схема независимая, с установкой пластинчатого теплообменника, который рассчитан на 100% нагрузку. Предусмотрена установка сдвоенного насоса, компенсирующего потери уровня давления. Подпитка отопительной системы предусмотрена от обратного трубопровода тепловых сетей.

Данный тепловой пункт может быть дополнительно укомплектован блоком горячего водоснабжения, прибором учета, а также другими необходимыми блоками и узлами.

ИТП для ГВС.

ИТП (индивидуальный тепловой пункт) – схема независимая, параллельная и одноступенчатая. Комплектацией предусмотрены два теплообменника пластинчатого типа, работа каждого из них рассчитана на 50% нагрузки. Предусмотрена также группа насосов, предназначенных для компенсации понижения давления.

Дополнительно тепловой пункт может оснащаться блоком отопительной системы, прибором учета и другими необходимыми блоками и узлами.

ИТП для отопления и ГВС.

В данном случае работа индивидуального теплового пункта (ИТП) организована по независимой схеме. Для отопительной системы предусмотрен теплообменник пластинчатый, который рассчитан на 100%-ную нагрузку. Схема горячего водоснабжения — независимая, двухступенчатая, с двумя теплообменниками пластинчатого типа. С целью компенсации снижения уровня давления предусмотрена установка группы насосов.

Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения.

Кроме того, ИТП (индивидуальный тепловой пункт) укомплектован прибором учета.

ИТП для отопления, ГВС и вентиляции.

Подключение тепловой установки выполняется по независимой схеме. Для отопительной и вентиляционной системы используется теплообменник пластинчатый, рассчитанный на 100%-ную нагрузку. Схема горячего водоснабжения – независимая, параллельная, одноступенчатая, с двумя пластинчатыми теплообменниками, рассчитанными на 50% нагрузки каждый. Компенсация понижения уровня давления осуществляется посредством группы насосов.

Подпитка отопительной системы происходит из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется из системы холодного водоснабжения.

Дополнительно индивидуальный тепловой пункт в многоквартирном доме может оборудоваться прибором учета.

Принцип работы ИТП.

Схема теплового пункта напрямую зависит от особенностей источника, снабжающего энергией ИТП, а также от особенностей обслуживаемых им потребителей. Наиболее распространенной для данной тепловой установки является закрытая система горячего водоснабжения с подключением отопительной системы по независимой схеме.

Индивидуальный тепловой пункт принцип работы имеет такой:

По подающему трубопроводу теплоноситель поступает в ИТП, отдает тепло подогревателям системы отопления и горячего водоснабжения, а также поступает в вентиляционную систему.

Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.

Некоторый объем теплоносителя может расходоваться потребителями. Для восполнения потерь на источнике тепла в ТЭЦ и котельных предусмотрены системы подпитки, которые в качестве источника тепла используют системы водоподготовки данных предприятий.

Поступающая в тепловую установку водопроводная вода протекает через насосное оборудование системы холодного водоснабжения. Затем некоторый ее объем доставляется потребителям, другой нагревается в подогревателе горячего водоснабжения первой ступени, после этого направляется в циркуляционный контур горячего водоснабжения.

Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно. При этом по мере необходимости потребители отбирают из контура воду.

В процессе циркуляции жидкости по контуру она постепенно отдает собственное тепло. Для поддержания на оптимальном уровне температуры теплоносителя его регулярно нагревают во второй ступени подогревателя горячего водоснабжения.

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно.

В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы. Восполнением потерь занимается система подпитки ИТП, которая использует первичные тепловые сети в качестве источника тепла.

Допуск в эксплуатацию.

Чтобы подготовить индивидуальный тепловой пункт в доме к допуску в эксплуатацию, необходимо представить в Энергонадзор следующий перечень документов:

Действующие технические условия на подключение и справку об их выполнении от энергоснабжающей организации.

Проектную документацию со всеми необходимыми согласованиями.

Акт ответственности сторон за эксплуатацию и разделение балансовой принадлежности, составленный потребителем и представителями энергоснабжающей организации.

Акт о готовности к постоянной или временной эксплуатации абонентского ответвления теплового пункта.

Паспорт ИТП с краткой характеристикой систем теплоснабжения.

Справку о готовности работы прибора учета тепловой энергии.

Справку о заключении договора с энергоснабжающей организацией на теплоснабжение.

Акт о приемке выполненных работ (с указанием номера лицензии и даты ее выдачи) между потребителем и монтажной организацией.

Приказ о назначении ответственного лица за безопасную эксплуатацию и исправное состояние тепловых установок и тепловых сетей.

Список оперативных и оперативно-ремонтных ответственных лиц по обслуживанию тепловых сетей и тепловых установок.

Копию свидетельства сварщика.

Сертификаты на используемые электроды и трубопроводы.

Акты на скрытые работы, исполнительную схему теплового пункта с указанием нумерации арматуры, а также схемы трубопроводов и запорной арматуры.

Акт на промывку и опрессовку систем (тепловые сети, отопительная система и система горячего водоснабжения).

Должностные инструкции, инструкции по пожарной безопасности и технике безопасности.

Инструкции по эксплуатации.

Акт допуска в эксплуатацию сетей и установок.

Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей.

Наряд из тепловых сетей на подключение.

Меры безопасности и эксплуатация.

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.

Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.

Осуществлять контроль нагрева электрического двигателя.

Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.

Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.

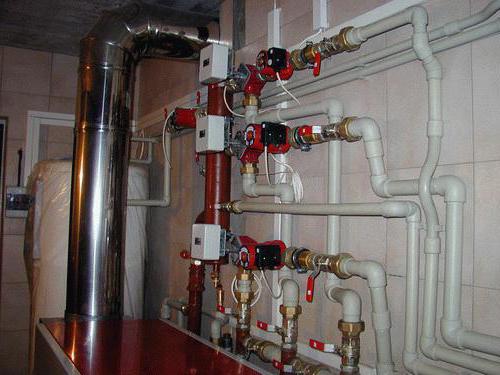

Тепловой пункт индивидуальный (ИТП): схема, принцип работы, эксплуатация

Тепловой пункт индивидуальный представляет собой целый комплекс устройств, располагаемый в отдельном помещении, включающий в себя элементы теплового оборудования. Он обеспечивает подключение к тепловой сети этих установок, их трансформацию, управление режимами теплопотребления, работоспособность, распределение по типам потребления теплоносителя и регулирование его параметров.

Тепловой пункт индивидуальный

Тепловая установка, занимающаяся обслуживанием здания или отдельных его частей, является индивидуальным тепловым пунктом, или сокращенно ИТП. Предназначен он для обеспечения горячим водоснабжением, вентиляцией и теплом жилых домов, объектов жилищно-коммунального хозяйства, а также производственных комплексов.

Для его функционирования потребуется подключение к системе водо- и тепло-, а также электроснабжения, необходимого для активации циркуляционного насосного оборудования.

Малый тепловой пункт индивидуальный может использоваться в доме на одну семью или небольшом строении, подключенном непосредственно к централизованной сети теплоснабжения. Такое оборудование рассчитано на отопление помещений и подогрев воды.

Большой индивидуальный тепловой пункт занимается обслуживанием больших или многоквартирных строений. Мощность его находится в пределах от 50 кВт до 2 МВт.

Основные задачи

Тепловой пункт индивидуальный обеспечивает выполнение следующих задач:

• Учет расхода тепла и теплоносителя.
• Защита системы теплоснабжения от аварийного увеличения параметров теплоносителя.
• Отключение системы теплопотребления.
• Равномерное распределение теплоносителя по системе теплопотребления.
• Регулировка и контроль параметров циркулирующей жидкости.
• Преобразование вида теплоносителя.

Преимущества

• Высокая экономичность.
• Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше тепловой энергии.
• Эксплуатационные затраты снижаются примерно на 40-60%.
• Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.
• Бесшумная работа.
• Компактность.
• Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м².
• Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).
• Процесс работы полностью автоматизирован.
• Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.
• ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.
• Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.
• Индивидуальное изготовление в зависимости от требований заказчика.

Учет тепловой энергии

Основой энергосберегающих мероприятий является прибор учета. Требуется этот учет для выполнения расчетов за количество потребляемой тепловой энергии между теплоснабжающей компанией и абонентом. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы. Подобных ситуаций позволит избежать установка приборов учета.

Назначение приборов учета

• Обеспечение между потребителями и поставщиками энергоресурсов справедливых финансовых взаиморасчетов.
• Документирование параметров системы теплоснабжения, таких как давление, температура и расход теплоносителя.
• Контроль за рациональным использованием энергосистемы.
• Контроль за гидравлическим и тепловым режимом работы системы теплопотребления и теплоснабжения.

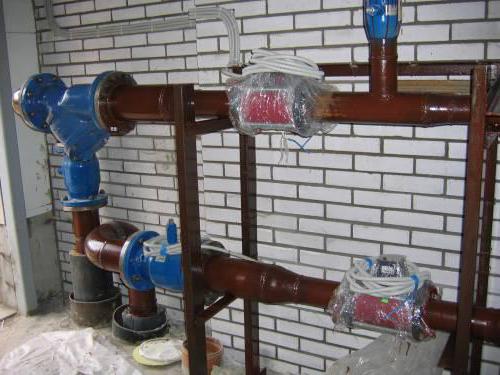

Классическая схема прибора учета

• Счетчик тепловой энергии.
• Манометр.
• Термометр.
• Термический преобразователь в обратном и подающем трубопроводе.
• Первичный преобразователь расхода.
• Сетчато-магнитный фильтр.

Обслуживание

• Подключение считывающего устройства и последующее снятие показаний.
• Анализ ошибок и выяснение причин их появления.
• Проверка целостности пломб.
• Анализ результатов.
• Проверка технологических показателей, а также сравнение показаний термометров на подающем и обратном трубопроводе.
• Долив масла в гильзы, чистка фильтров, проверка контактов заземления.
• Удаление загрязнений и пыли.
• Рекомендации по правильной эксплуатации внутренних сетей теплоснабжения.

Схема теплового пункта

В классическую схему ИТП входят следующие узлы:

• Ввод тепловой сети.
• Прибор учета.
• Подключение системы вентиляции.
• Подключение отопительной системы.
• Подключение горячего водоснабжения.
• Согласование давлений между системами теплопотребления и теплоснабжения.
• Подпитка подключенных по независимой схеме отопительных и вентиляционных систем.

При разработке проекта теплового пункта обязательными узлами являются:

• Прибор учета.
• Согласование давлений.
• Ввод тепловой сети.

Комплектация другими узлами, а также их количество выбирается в зависимости от проектного решения.

Системы потребления

Стандартная схема индивидуального теплового пункта может иметь следующие системы обеспечения тепловой энергией потребителей:

• Отопление.
• Горячее водоснабжение.
• Отопление и горячее водоснабжение.
• Отопление, горячее водоснабжение и вентиляция.

ИТП для отопления

ИТП (индивидуальный тепловой пункт) – схема независимая, с установкой пластинчатого теплообменника, который рассчитан на 100% нагрузку. Предусмотрена установка сдвоенного насоса, компенсирующего потери уровня давления. Подпитка отопительной системы предусмотрена от обратного трубопровода тепловых сетей.

Данный тепловой пункт может быть дополнительно укомплектован блоком горячего водоснабжения, прибором учета, а также другими необходимыми блоками и узлами.

ИТП для ГВС

ИТП (индивидуальный тепловой пункт) – схема независимая, параллельная и одноступенчатая. Комплектацией предусмотрены два теплообменника пластинчатого типа, работа каждого из них рассчитана на 50% нагрузки. Предусмотрена также группа насосов, предназначенных для компенсации понижения давления.

Дополнительно тепловой пункт может оснащаться блоком отопительной системы, прибором учета и другими необходимыми блоками и узлами.

ИТП для отопления и ГВС

В данном случае работа индивидуального теплового пункта (ИТП) организована по независимой схеме. Для отопительной системы предусмотрен теплообменник пластинчатый, который рассчитан на 100%-ную нагрузку. Схема горячего водоснабжения — независимая, двухступенчатая, с двумя теплообменниками пластинчатого типа. С целью компенсации снижения уровня давления предусмотрена установка группы насосов.

Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения.

Кроме того, ИТП (индивидуальный тепловой пункт) укомплектован прибором учета.

ИТП для отопления, горячего водоснабжения и вентиляции

Подключение тепловой установки выполняется по независимой схеме. Для отопительной и вентиляционной системы используется теплообменник пластинчатый, рассчитанный на 100%-ную нагрузку. Схема горячего водоснабжения – независимая, параллельная, одноступенчатая, с двумя пластинчатыми теплообменниками, рассчитанными на 50% нагрузки каждый. Компенсация понижения уровня давления осуществляется посредством группы насосов.

Подпитка отопительной системы происходит из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется из системы холодного водоснабжения.

Дополнительно индивидуальный тепловой пункт в многоквартирном доме может оборудоваться прибором учета.

Принцип работы

Схема теплового пункта напрямую зависит от особенностей источника, снабжающего энергией ИТП, а также от особенностей обслуживаемых им потребителей. Наиболее распространенной для данной тепловой установки является закрытая система горячего водоснабжения с подключением отопительной системы по независимой схеме.

Индивидуальный тепловой пункт принцип работы имеет такой:

• По подающему трубопроводу теплоноситель поступает в ИТП, отдает тепло подогревателям системы отопления и горячего водоснабжения, а также поступает в вентиляционную систему.
• Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.
• Некоторый объем теплоносителя может расходоваться потребителями. Для восполнения потерь на источнике тепла в ТЭЦ и котельных предусмотрены системы подпитки, которые в качестве источника тепла используют системы водоподготовки данных предприятий.
• Поступающая в тепловую установку водопроводная вода протекает через насосное оборудование системы холодного водоснабжения. Затем некоторый ее объем доставляется потребителям, другой нагревается в подогревателе горячего водоснабжения первой ступени, после этого направляется в циркуляционный контур горячего водоснабжения.
• Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно. При этом по мере необходимости потребители отбирают из контура воду.
• В процессе циркуляции жидкости по контуру она постепенно отдает собственное тепло. Для поддержания на оптимальном уровне температуры теплоносителя его регулярно нагревают во второй ступени подогревателя горячего водоснабжения.
• Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно.
• В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы. Восполнением потерь занимается система подпитки ИТП, которая использует первичные тепловые сети в качестве источника тепла.

Допуск в эксплуатацию

Чтобы подготовить индивидуальный тепловой пункт в доме к допуску в эксплуатацию, необходимо представить в Энергонадзор следующий перечень документов:

• Действующие технические условия на подключение и справку об их выполнении от энергоснабжающей организации.
• Проектную документацию со всеми необходимыми согласованиями.
• Акт ответственности сторон за эксплуатацию и разделение балансовой принадлежности, составленный потребителем и представителями энергоснабжающей организации.
• Акт о готовности к постоянной или временной эксплуатации абонентского ответвления теплового пункта.
• Паспорт ИТП с краткой характеристикой систем теплоснабжения.
• Справку о готовности работы прибора учета тепловой энергии.
• Справку о заключении договора с энергоснабжающей организацией на теплоснабжение.
• Акт о приемке выполненных работ (с указанием номера лицензии и даты ее выдачи) между потребителем и монтажной организацией.
• Приказ о назначении ответственного лица за безопасную эксплуатацию и исправное состояние тепловых установок и тепловых сетей.
• Список оперативных и оперативно-ремонтных ответственных лиц по обслуживанию тепловых сетей и тепловых установок.
• Копию свидетельства сварщика.
• Сертификаты на используемые электроды и трубопроводы.
• Акты на скрытые работы, исполнительную схему теплового пункта с указанием нумерации арматуры, а также схемы трубопроводов и запорной арматуры.
• Акт на промывку и опрессовку систем (тепловые сети, отопительная система и система горячего водоснабжения).
• Должностные инструкции, инструкции по пожарной безопасности и технике безопасности.
• Инструкции по эксплуатации.
• Акт допуска в эксплуатацию сетей и установок.
• Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей.
• Наряд из тепловых сетей на подключение.

Меры безопасности и эксплуатация

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

• Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
• Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
• Осуществлять контроль нагрева электрического двигателя.

Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.

Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.

Центральный тепловой пункт. Что такое ЦТП, описание, проектирование монтаж тепловых пунктов

Центральный тепловой пункт — ЦТП

• ЦТП — центральный тепловой пункт

Центральный тепловой пункт (в последующем ЦТП) является одним из элементов тепловой сети, расположенной в поселениях городского типа. Он выступает в роли связывающего звена между магистральной сетью и распределительными тепловыми сетями, которые идут непосредственно к потребителям тепловой энергии (в жилые дома, детсады, больницы и т.д.).

Обычно центральные тепловые пункты размещаются в отдельно стоящих сооружениях и обслуживают несколько потребителей. Это так называемые квартальные ЦТП. Но иногда такие пункты располагаются в техническом (чердачном) или подвальном помещении здания и предназначаются для обслуживания только этого здания. Такие тепловые пункты называются индивидуальными (ИТП).

Основные задачи тепловых пунктов – распределение теплоносителя и защита теплосетей от гидравлических ударов и утечек. Также в ТП контролируется и регулируется температура и давление теплоносителя. Температура воды, поступающая в отопительные приборы, подлежит регулировке относительно температуры наружного воздуха. То есть чем холоднее на улице, тем выше температура, подаваемая в распределительные тепловые сети.

Особенности работы ЦТП монтаж тепловых пунктов

• Монтаж тепловых пунктов

Центральные тепловые пункты могут работать по зависимой схеме, когда теплоноситель с магистральной сети поступает непосредственно к потребителям. В этом случае ЦТП выступает в роли распределительного узла – теплоноситель делится для системы горячего водоснабжения (ГВС) и системы отопления. Вот только качество горячей воды, льющейся из наших кранов при зависимой схеме подключения, часто вызывает нарекания потребителей.

При независимом режиме работы, здание ЦТП оборудуется специальными подогревателями – бойлерами. В этом случае перегретая вода (с магистрального трубопровода) нагревает воду, проходящую по второму контуру, которая в дальнейшем и идет к потребителям.

Зависимая схема является экономически выгодной для ТЭЦ. Она не требует постоянного присутствия персонала в здании ЦТП. При такой схеме монтируются автоматические системы, которые позволяют дистанционно управлять оборудованием центральных тепловых пунктов и регулировать основные параметры теплоносителя (температуру, давление).

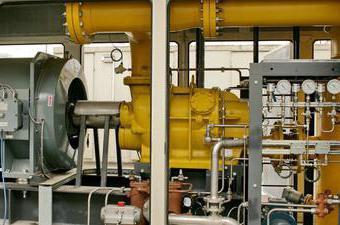

Оборудование центрального теплового пункта

• Центральный тепловой пункт

ЦТП оборудуются различными приборами и агрегатами. В зданиях тепловых пунктов монтируется запорно-регулирующая арматура, насосы ГВС и отопительные насосы, приборы контроля и автоматики (регуляторы температуры, регуляторы давления), водо-водяные подогреватели и прочие приборы.

Помимо рабочих насосов отопления и ГВС обязательно должны присутствовать резервные насосы. Схема работы всего оборудования в ЦТП продумывается таким образом, что работа не прекращается даже в аварийных ситуациях. При длительном выключении электроэнергии или в случае возникновения чрезвычайных происшествий жители не останутся надолго без горячей воды и отопления. В этом случае будут задействованы аварийные линии подачи теплоносителя.

К обслуживанию оборудования, непосредственно связанного с тепловыми сетями, допускаются только квалифицированные работники.

Центральный тепловой пункт блочного типа будет иметь надежное оборудование. Причина и отличия от пресловутого ЦТП? Пункты тепловые западного производителя почти не имеет никаких запасных элементов. Как правило, подобные тепловые пункты укомплектованные паянными теплообменниками, что как минимум в полтора, а то и два раза дешевле, чем разборные. Но важно сказать, что тепловые центральные пункты такого типа будут обладать сравнительно небольшой массой и габаритов. Элементы ИТП очищают химическим путем – собственно, это главная причина, по которой такие теплообменники способны прослужить около десятилетия.

Основные этапы проектирования ЦТП

• Разводка тепла в ЦТП

Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.

На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.

При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.

Согласование в соответствующих органах.

Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами. Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена. В противном случае требуется доработка проекта.

Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.

Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.

При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы. Поэтому важно учитывать не только номинальные показатели, но также и запас мощности.

Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.

Руководство по монтажу центрального теплового пункта

• Монтаж ЦТП на одном из объектов

Кроме самого составления проекта центрального теплового пункта в проектной документации должна находиться и пояснительная записка, которая содержит указания монтажникам по использованию различных технологий при проведении монтажа теплового пункта, указывается в этом документе последовательность работ, вид инструментов и др.

Пояснительная записка это документ, составлением которого заканчивается проектирование ЦТП, и которым обязательно должны руководствоваться монтажники при монтажных работах. Неукоснительное следование рекомендациям, записанным в этом важном документе, будет гарантировать нормальное функционирование оборудования центрального теплового пункта в соответствии с предусмотренными расчетными характеристиками.

Проектирование ЦТП предусматривает также разработку предписаний по текущему и сервисному обслуживанию оборудования ЦТП. Тщательная разработка этой части проектной документации позволяет продлить срок эксплуатации оборудования, а также повысить безопасность его использования.

Центральный тепловой пункт — монтаж

При монтаже ЦТП проводятся неизменные определенные этапы выполняемых работ. Первым делом составляется проект. В нем учитываются основные особенности функционирования ЦТП, такие, как количество обслуживаемой площади, расстояние для прокладки труб, соответственно минимальная мощность будущей котельной. После проводится углубленный анализ проекта и поставляемой с ним технической документации для исключения всех возможных ошибок и неточностей для обеспечения нормальной функциональности монтируемых ЦТП длительное время. Составляется смета, потом закупается все необходимое оборудование. Следующим шагом является монтаж теплотрассы. Он содержит в себе непосредственно прокладку трубопровода и установку оборудования.

Что такое тепловой пункт?

• Монтаж ЦТП на одном из объектов

Тепловой пункт — это специальное помещение, где расположен комплекс технических устройств, являющихся элементами тепловых энергоустановок. Благодаря этим элементам обеспечивается присоединение энергоустановок к теплосети, работоспособность, возможность управления разными режимами теплопотребления, регулирование, трансформацию параметров носителя тепла, а также распределение теплоносителя согласно типам потребления.

Индивидуальный – лишь тепловой пункт, в отличие от центрального, можно смонтировать и в коттедже. Обратите внимание, что такие тепловые пункты не требуют постоянного присутствия обслуживающего персонала. Вновь выгодно отличаясь от центрального теплового пункта. Да и вообще – обслуживание ИТП, по сути, состоит лишь в проверке на утечки. Теплообменник же теплового пункта способен самостоятельно очищаться от возникающей тут накипи – это заслуга молниеносного температурного перепада во время разбора горячей воды.

Что такое ИТП и как он устроен?

Что такое индивидуальный тепловой пункт? Это не одно, а целый ряд устройств, основу которого составляют различные элементы теплооборудования. Он отвечает за присоединение к сети, управление режимами потребления, распределение объемов и регулировку параметров теплоносителя, контроль работоспособности системы и имеет ряда других важных функций.

Задачи ИТП:
ИТП обеспечивает подачу тепла и воды в конкретное помещение, а также организацию вентиляции объектов различного назначения: жилых, производственных, ЖКХ. Тепловые пункты обслуживают как одиночные здания — небольшие дома или постройки, так и группу или даже сеть объектов. В каждом случае подбирается своя схема ИТП.

— учет расхода тепла и теплоносителя;
— защита системы теплопотребления от аварийного повышения параметров сетевой воды;
— отключение системы;
— равномерное распределение теплоносителя;
— регулировка и контроль параметров циркулирующей жидкости;
— преобразование вида теплоносителя.

Сегодня ИТП пользуются особой популярностью, так как не только позволяют правильно распределять тепло между всем потребителями, но и обладают рядом неоспоримых преимуществ:
— экономичность: уровень потребления теплоэнергии на 30% меньше, чем у других неавтоматизированных аналогов, затраты на эксплуатацию снижаются на 40-60%, а потери теплоэнергии сокращаются до 15%;
— бесшумность: оборудование не создает дискомфорта, никакого гула, шума или вибрации вы не услышите;
— компактность: имеет небольшие габариты, легко разбираются и собираются, удобны в перевозке;
— простота обслуживания (процесс управления автоматизирован),
— индивидуальное изготовление с учетом требований заказчика.

Как происходит учет тепловой энергии?

Главным в этом процессе является прибор учета. Именно он фиксирует объемы израсходованной энергии, и на основе его данных выполняются расчеты между ресурсоснабжающей компанией и  абонентом. Когда счетчика нет, нередко возникают спорные моменты: показатели расчетного потребления оказываются выше реальных. Это происходит потому, что поставщики их попросту завышают, объясняя допрасходами.

С прибором учета таких ситуаций не возникнет. Картина будет реальной, а все начисления — прозрачными. Ведь в этом случае все параметры системы, начиная от давления и заканчивая расходом теплоносителя, будут официально задокументированы и подтверждены.

Классическая схема прибора учета включает:

— Счетчик тепловой энергии.
— Манометр.
— Термометр.
— Термический преобразователь в обратном и подающем трубопроводе.
— Первичный преобразователь расхода.
— Сетчато-магнитный фильтр.

Обслуживание выполняется дистанционно через модем или через прямое подключение считывающего устройства. Кроме снятия показаний, процесс включает анализ ошибок, проверку целостности пломб и технологических показателей, контроль уровня масла, чистку фильтров, удаление пыли и прочих загрязнений.

Схема ИТП

У каждого теплоузла своя схема подключения, которая подбирается с учетом особенностей источника энергии. Схема ИТП может быть зависимой или независимой. В первом случае вода поступает в контур отопления напрямую из внешней сети и температура регулируется за счет смешивание с обратной водой. При независимой схеме ключевую роль играет двухконтурный теплообменник. Из контура котельной теплоноситель попадает в теплообменник и передает тепло в дополнительный контур, в данном случае это отопительная система дома.

Классическая схема ИТП включает:
— Ввод тепловой сети. Прибор учета.
— Подключение системы вентиляции.
— Подключение отопительной системы.
— Подключение горячего водоснабжения.
— Согласование давлений между системами теплопотребления и теплоснабжения.
— Подпитка подключенных по независимой схеме отопительных и вентиляционных систем.

Такая схема ИТП может применяться во всех способах подачи теплоэнергии потребления, начиная с отопления и заканчивая вентиляцией.

ИТП для отопления

Используется независимая схема подключения, включающая пластинчатый теплообменник. Он выдерживает 100% нагрузку. Компенсацию потерь давления обеспечивает сдвоенный насос, а восполнение недостающего теплоносителя идет из обратного трубопровода. В комплектации данного ИТП может предусмотреть дополнительные элементы, например, счетчик или блок горячего водоснабжения.

ИТП для ГВС

Схема подключения — независимая,  параллельная, одноступенчатая. В комплект входит два пластинчатых теплообменника, каждый из которых выдерживает 50% нагрузки. Потери давления компенсируют специальные насосы. Возможна установка дополнительных элементов, например, блока отопления.

ИТП для отопления и ГВС

Схема подключения отопительной системы — независимая, теплообменник со 100% нагрузкой. Подключение горячей воды выполняется по независимой двухступенчатой схеме, теплообменников — два. Потери давления контролируются насосами. Восполнение недостающего теплоносителя происходит из обратного трубопровода, для подпитки ГВС используется холодная вода. Счетчик входит в комплект.

ИТП для отопления, ГВС и вентиляции

Схема подключения — независимая. Для отопления и вентиляции используется один теплообменник со 100% нагрузкой, для горячей воды — два с 50-процентной нагрузкой каждый. Потери давления компенсируют насосы, подпитка системы идет из теплосетей и ХВС. Возможна установка прибора учета.

Как работает?

Чаще всего ИТП размещается в обособленном помещении, обычно — в подвале. Существует два способа монтажа: сборный, когда конструкция привозится с завода в разукомплектованном виде и собирается на месте, и блочный — абсолютно готовый к работе тепловой пункт, все, что нужно, —  подключить его и отрегулировать.

Расчет ИТП, а конкретно — тепловых потерь, является важным моментом на этапе проектирования. Только учитывая все особенности помещения, можно подобрать подходящее оборудование.

Основная задача любой схемы ИТП — обеспечить максимально эффективную передачу тепла, сократив его потери до минимума. Это во многом зависит от правильного расположения оборудования.

Принцип работы несложный: поступая в ИТП, холодная вода делится на два потока. Один из них направляется потребителям, второй — на подогрев. Насосы обеспечивают циркуляцию теплоносителя от теплоузла к потребителям и обратно.

Для компенсации потерь теплоносителя, которые неизбежны, предусмотрены так называемые системы подпитки. Их задача — обеспечить необходимый объем жидкости, пока рабочее давление не достигнет нормы. Чаще всего это происходит через систему ХВС, однако возможна установка специальных накопительных емкостей. Удобно, что процесс полностью автоматизирован.

Расчет стоимости ИТП, его проектирование, изготовление, доставку и установку вы можете заказать в нашей компании.

Сдача в эксплуатацию

Просто смонтировать ИТП недостаточно. Чтобы запустить его в работу, необходимо получить допуск. Он выдается энергонадзором при наличии пакета документов.

Список включает:
— Технические условия на подключение, подтвержденные справкой из энергоснабжающей компании.
— Проект.
— Акт ответственности  сторон за эксплуатацию и разделение балансовой принадлежности.
— Акт о готовности теплового пункта к эксплуатации.
— Паспорт ИТП.
— Справка о готовности работы прибора учета.
— Справка о заключении договора на теплоснабжение.
— Акт приемки выполненных работ.
— Приказ о назначении ответственного за эксплуатацию установок.
— Список лиц ответственных, за обслуживание и ремонт установок.
— Копия свидетельства сварщика.
— Сертификаты на используемые электроды и трубопроводы.
— Акты на скрытые работы, исполнительную схему теплового пункта.
— Акт на промывку и опрессовку систем.
— Должностные инструкции, инструкции по пожарной безопасности и технике безопасности.
— Инструкции по эксплуатации.
— Акт допуска в эксплуатацию сетей и установок.
— Журнал учета состояния контрольно-измерительных приборов.
— Наряд из тепловых сетей на подключение.

Эксплуатация ИТП

К персоналу, обслуживающему ИТП, предъявляется ряд требований. Главное — наличие соответствующей квалификации. Чтобы с эксплуатацией не возникало никаких проблем, важно соблюдать условия, прописанные в технических документов. Ответственные лица должны четко понимать, как действовать в конкретной ситуации, что можно делать, а что нельзя. Это гарантия безопасности.

Что такое ИТП и в чём преимущества теплового пункта?

Что такое ИТП и в чём его преимущества?

Содержание статьи

Индивидуальный тепловой пункт это комплекс оборудования, которое предназначено для доставки теплоносителя к внутридомовой системе отопления и ГВС.

Сегодня ИТП набирают всё большую популярность, а связано это, прежде всего с возможностью экономии тепловой энергии и с полной автоматизацией подачи теплоносителя в дом.

Стоимость монтажа ИТП во многом зависит от оборудования, которое будет входить в его комплект, а также от некоторых других нюансов. О том, что такое индивидуальный тепловой пункт и в чём заключаются преимущества его использования, будет рассказано ниже.

Что такое ИТП

ИТП представляет собой полностью автоматизированный узел, который, как было сказано выше, предназначен для доставки тепла к внутридомовым отопительным системам. Основными элементами ИТП являются:

1.  Пластинчатый теплообменник, в котором происходит нагрев теплоносителя;
2.  Регулирующая и запорная арматура;
3.  Контроллеры;
4.  Элементы электроуправления;
5.  Насосы;
6.  Контрольные и измерительные приборы.

Чаще всего тепловой пункт монтируется в подвальном помещении дома или устанавливается в качестве отдельной постройки расположенной вблизи строения.

Монтаж ИТП, позволяет более эффективно расходовать тепло, а его модернизация в дальнейшем не составит особого труда.

Преимущества индивидуального теплового пункта

На сегодняшнее время, более рациональному энергопотреблению уделяется всё большее внимание. Это связано, прежде всего, с постоянно растущими ценами на энергоносители.

Индивидуальный тепловой пункт, позволяет решить сразу несколько важнейших задач — автоматизировать подачу теплоносителя в систему отопления и рационально использовать его с максимальной эффективностью.

Также, к преимуществам ИТП, следует отнести:

•  Простоту в обслуживании и эксплуатации;
•  Экономию электроэнергии, которая затрачивается на перекачку теплоносителя;
•  Сокращение теплопотерь;
•  Полный контроль за состоянием тепловых сетей;
•  Гораздо меньший расход энергоносителя.

Немаловажно и то, что для монтажа индивидуального теплового пункта не нужно больших по размерам помещений. Это позволяет сэкономить и более рационально использовать оставшееся место в других целях.

Из недостатков ИТП, следует отметить лишь дополнительные затраты на перевозку оборудования к месту монтажа. Тем не менее, эти затраты очень быстро вернутся в виде экономного расхода энергоносителя, деньги за который, часто выбрасываются просто на ветер.

Оценить статью и поделиться ссылкой:
