Как правильно соединить многожильные провода между собой

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

  • удлинёнными тройниками;
  • мобильными осветительными приборами;
  • автомобильной проводкой;
  • подсоединением осветительных приборов к электрической сети;
  • подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Два многожильных провода в руке

Скрутка — самый простой способ соединения многожильных проводов

  1. Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.Скрутка многожильных проводов

    Перед тем как соединить провода, концы обязательно нужно зачистить

  2. Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.

    Скрутка жил при помощи плоскогубцев

    Плоскогубцами скрутить жилы между собой

Второй метод заключается в следующих этапах:

  1. Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.

    Соединение многожильных проводов

    Очистить изолирующий слой проводов и наложить жилы друг над друга

  2. Обмотать одну оголённую жилу вокруг другой по всей поверхности.

    Обмотка жил

    Обмотать одну жилу вокруг другой

    Соединение двух многожильных проводов

    Выполнить обмотку проводов

  3. Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.

Скрутка проводов третьим методом:

  1. Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.Скрещенные многожильные провода

    Жилы наложить друг на друга

  2. Произвести обмотку второй жилы, после чего визуально убедиться в надёжности выполненного соединения. Способ последовательной скрутки предполагает «навивание» каждого соединяемого проводника на другой, что обеспечивает оптимальный контакт жил.
    Выполнение обмотки жил

    Выполнить обмотку одной из жил

    Метод скрутки многожильных проводов

    В этом способе один провод «навивается» на другой

Есть ещё и четвёртый метод, заключающийся в следующем:

  1. Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.Два многожильный провода

    Провода выровнять по длине

  2. Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.

    Обмотка многожильных проводов

    Обвить сложенные многожильники отрезком проводника

  3. Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.

    Способ скрутки двух многожильных проводов

    Бандажная скрутка обеспечивает надётжное соединение жил

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

  1. Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.Зачищенные провода

    С проводов удалить все окисления

  2. Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.

    Пайка проводов

    Провод нагреть паяльником и погрузить в канифоль

  3. Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.

    Соединенные многожильные провода

    Скрутку подтянуть плоскогубцами

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Клеммы для соединения проводов

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

Клеммная колодка для соединения многожильных проводов

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

  1. Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.Многожильные провода и клеммная колодка

    Провода выравнять по длине

  2. При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.

    Скрученные многожильные провода

    Предварительно нужно сделать скрутку проводов

  3. Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.

    Фиксиция проводов в клеммной колодке

    Выполнить фиксацию проводов

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

Соединение многожильных проводов с помощью гильзы

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Соединение многожильных проводов с помощью болтов

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Соединение многожильных проводов с помощью СИЗ-колпачков

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварка провода

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.

Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.

Способы соединения электрических проводов: виды для разного сечения

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.

В предложенной нами статье детально описаны все способы соединения электрических проводов, которые применяют в сооружении электропроводки. Мы разобрали технические и технологические особенности каждого варианта. С учетом наших советов вы сможете успешно отремонтировать или модернизировать электросеть.

Содержание статьи:

Подготовка к подключению проводов

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

  • знание основных видов и принципов соединения;
  • наличие специальных инструментов для выполнения электромонтажных работ;
  • наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
  • предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Соединение проводовСоединение проводов

Не имея знаний по электромонтажу, лучше доверить замену электрической проводки профессиональному электрику

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

Стример для снятия изоляции с проводовСтример для снятия изоляции с проводов

Удобно когда помимо желания все сделать своими руками есть еще и нужный инструмент — с ним электромонтажные работы выполнять в разы проще и быстрее

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Услуги электрика будут особенно актуальны, если предстоит /доме. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.

Обзор популярных видов соединения

Основные виды соединения, применяемые в для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире.

Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

  • пайка;
  • сварка;
  • опрессовка.

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Пайка проводовПайка проводов

Для пайки необходимо взять припой из оловянно-свинцового сплава, канифоль и кисточку для ее нанесения, паяльник и наждачную бумагу для зачистки жилы

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

Способы соединения проводниковСпособы соединения проводников

При использовании сварки, пайки и пресс-клещей получается крепкое и невероятно надежное соединение. В таких узлах и через 30 лет не пропадет контакт

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

  • сварочный аппарат;
  • угольный электрод;
  • флюс, который обеспечит защиту расплава от воздействия кислорода;
  • защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

Шарик на концах жилШарик на концах жил

Шарик на концах жил соединяемых проводников обеспечит надежный контакт. Более того, такой способ отлично подходит для многожильных проводов

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Для зачистки лучше , в крайнем случае бокорезы. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Выполнение узла соединенияВыполнение узла соединения

Расстояние, на которое нужно снимать изоляцию с жил проводника, зависит от выбранного метода соединения

Теперь предстоит пресс-клещами обжать соединение с двух сторон. Важно, чтобы гильза или другой вид подходил диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь.

После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод. Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка.

Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Галерея изображений

Фото из

Шаг 1: Выбрать гильзу нужного диаметра

Шаг 2: Подобрать термоусадочную трубку

Шаг 3: Пресс-клещами обжать соединение

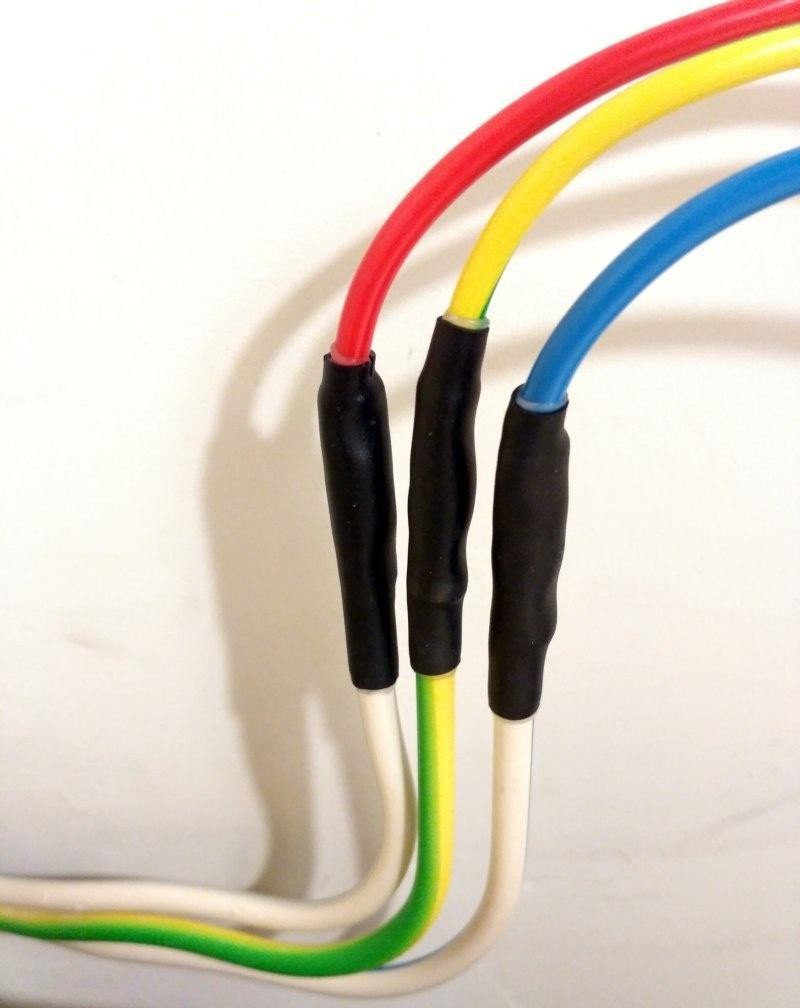

Шаг 4: Надеть сверху трубку

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

  • скрутка;
  • болтовые;
  • винтовые;
  • самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Использовать изолирующую ленту неудобноИспользовать изолирующую ленту неудобно

Использовать изолирующую ленту крайне неудобно, особенно в труднодоступных местах. Лучше купить термоусадочную трубку нужного диаметра. Тем более, что цена у нее вполне доступная

Первый вариант является пережитком прошлого. Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок. Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Галерея изображений

Фото из

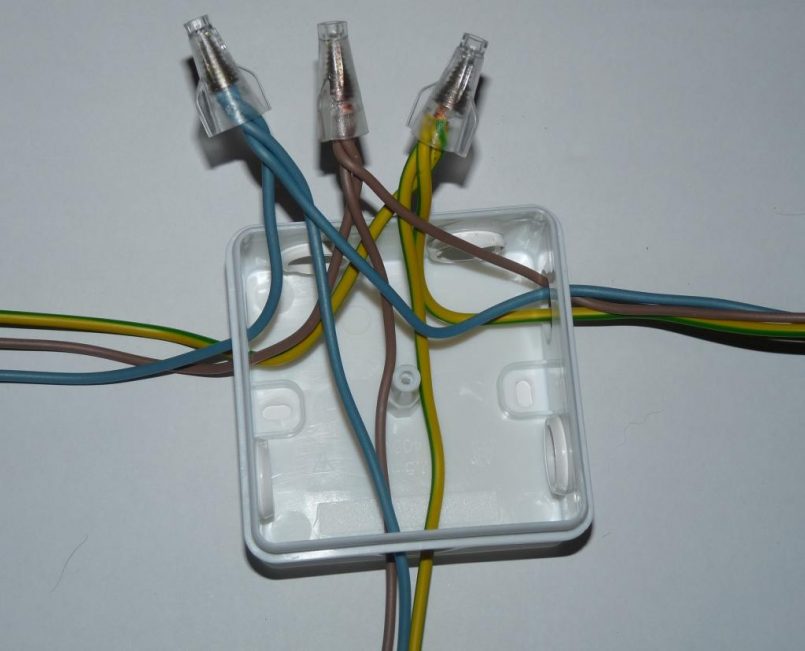

Колпачок СИЗ легко надевается

Болтовое соединение

Винтовые клеммники стоят недорого

Клеммная колодка с прижимной пластиной

Самый простой вариант — или . Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение?

Чтобы правильно выбрать способ выполнения , следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

В распределительных коробках часто используют винтовые или . Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Неразъемные зажимы для проводовНеразъемные зажимы для проводов

Неразъемные зажимы одноразового использования. Если нужно разорвать соединение и создать новое, то придется отрезать старый контактный узел

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более что этот вариант запрещен электромонтажными правилами.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Специальный наконечник для многожильных проводовСпециальный наконечник для многожильных проводов

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Если предстоит выполнить до десяти соединений, то желательно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку.

Основные отличия оригинальных WAGO от китайских:

  • у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
  • оригинальный механизм не магнитится, а китайский магнитится;
  • на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Галерея изображений

Фото из

Оригинальный и поддельный WAGO

Внутренний механизм клеммника

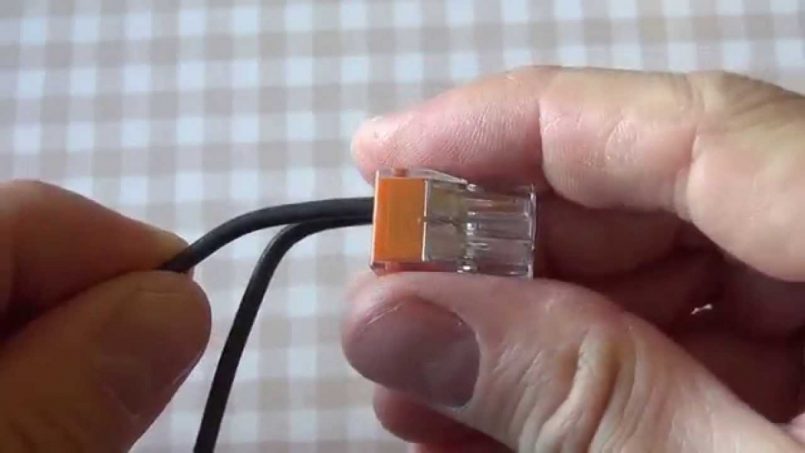

Самозажимный Ваго

Клеммники неразъемной серии

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Галерея изображений

Фото из

Колпачки СИЗ популярны на Западе

СИЗырекомендуют накручивать после пайки

Ваго укладываются в коробку

Пайку и сварку нужно изолировать

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:

Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода:

Соединение проводов с помощью сварки можно посмотреть в видео ролике:

В выборе способа соединения электропроводов следует ориентироваться на целесообразность его применения в конкретной ситуации. Если требуется полностью заменить проводку в дома/квартире, а личного опыта проведения электромонтажных работ нет, как и специального инструмента, лучший вариант — пригласить профессионального электрика. Такое решение позволит не волноваться о безопасности своего дома.

Поделитесь собственным опытом в выполнении электросоединений. Не исключено, что ваши советы будут полезны посетителям сайта. Пишите, пожалуйста, комментарии, размещайте фото по теме, задавайте вопросы в расположенном ниже блоке для двустороннего общения.

обзор всех доступных методов и их особенностей (135)

Электрика довольно ответственное занятие и не терпит халатного отношения. Старайтесь выбирать качественные материалы и подходите к этому крайне ответственно. Как же лучше соединять провода, именно об этом и пойдет речь. Необходимо выбрать подходящий способ соединения проводов, а это занятие далеко не из простых.

Краткое содержимое статьи:

Как соединять провода

Теперь же необходимо узнать, как именно соединять проводку, а также существующие виды соединений. На самом деле способов соединить провода хватает, но всех их можно разделить на две группы, в первом случае необходимо наличие специального оборудования и опыта работы с ним, во втором наоборот, а выполнить такую операцию сможет даже неопытный.

Что касается способов, которые требуют оборудования, первым методом является пайка. Такой вид очень надежный, но для этого необходим паяльник и небольшой опыт в обращении с ним. Второй способ – это работа со сварочным аппаратом, при этом скрепленные проводящие элементы скрепляются воедино.

Обжим — для такого способа скрепления необходимы специальные клещи и гильзы. Скрепка очень прочна, однако для соединения с дополнительными электрическими проводами, необходимо будет обрезать провода.

Такие методы скрепления проводки в основном используются специалистами, но если у вас имеются кое-какие навыки работы с подобными инструментами, то можно сделать все самостоятельно.

Соединение проводов СИП между собой и с медным проводом

тяжение СИП на опореПровод СИП в последние годы стал очень распространенным материалом при монтажных работах по электроснабжению. Ранее вместо него использовались либо изолированные и не изолированные провода, либо кабель. За долгие годы эксплуатации этих проводников большинство из нас уже сталкивались с проблемой соединения их между собой. На этот счет написано не мало статей и инструкций.

А вот вопрос как соединять провод СИП, может оказаться не до конца понятен для рядового пользователя. Здесь также есть свои особенности и правила, нарушение которых может привести не только к элементарному исчезновению контакта, но и более тяжелым последствиям.

Рассмотрим две основных проблемы соединения самонесущих изолированных проводов:

  • соединение провода СИП между собой
  • соединение СИП с медным кабелем

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку. марки провода СИП-1, СИП-2, СИП-4

преимущества СИП-4 перед СИП-1 и СИП-2Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

зажимы гильзы соединительные для СИП mjpt

технические характеристики соединителей для СИП mjpb



технические данные по изолированных гильзам ГИФ для СИППричем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.правила по соединению СИП в пролете

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая. гильза mjpt для нулевой несущей жилы СИП

технические характеристики изолированных гильз ГСИН для нулевых несущих жил СИП

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм)сечение гильзы mjpt на корпусе соединителя СИП Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

  1. Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.обрезка СИП лесенкой перед опрессовкой соединителями
  2. Снимаете изоляцию с жилы СИП на необходимую глубинузачистка и снятие изоляции с жилы СИП под гильзу соединительную ГИФ mjpt
  3. Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.
  4. Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. обжатие прессом соединителей mjpt и ГИФСтрого соблюдаете последовательность — от середины в конец. порядок опрессовки изолированных гильзБывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса. поврежденная треснувшая гильза соединительная ГИФ mjpt
  5. Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.переходная гильза под опрессовку с 16мм на 25мм

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Важное замечание: если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Нельзя соединять магистральный СИП через прокалывающие зажимы.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.гильза внутри после опрессовки гидравлическим прессом

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.обыкновенная голая гильза под СИП

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение. трубка ТУТ термоусаживаемая с клеем

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.правила по соединению СИП в пролетах между собой

Подключение СИП через прокалывающие зажимы

прокалывающий зажим СИП соединение на опореКогда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель. На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

  • фирма ENSTO — SLIP 12.1 и SLIP 22.1прокалывающий зажим для соединения СИП под напряжением с кабелем и СИП Ensto Slip 12.1прокалывающий зажим для соединения СИП под напряжением Ensto slip 22.1
  • фирма NILED — P616R, Р645, Р70зажим прокалывающий для СИП P616Rзажимы Р645 и Р70 для соединения СИП под напряжением

Последовательность монтажа

подключение 1

порядок подключения 2

порядок 4

последовательность подключения зажима СИП

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

  • не повредили основную жилу СИП
  • прокололи, но не порезали изоляцию
  • сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.стяжка на отпаечном СИП

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

  • подключение медного кабеля при вводе в дом от провода СИП
  • подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.алюмомедный наконечник преимущества условия работы

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.клемник на дин рейку для соединения СИП

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

  • непосредственно на опоре
  • на фасаде дома

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Самые пригодные для этого зажимы:
  • Ensto — SLIP 12.1
  • Niled — Р616R
  • ИЭК — ЗОИ 16-70/1,5-10
  • КВТ — ЗПО 16-95/1,5-10

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

поврежденная жила после прокола зубцом зажима от СИПжила после прокола с изоляцией



повреждение жилы кабеля после прокалывающего зажима СИПжила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

  • Ensto — SM6.21прокалывающий зажим ensto sm6.21 для меди без прокола
  • Ensto — Sliw65+Sliw64 (для многократного подключения)прокалывающий для многократного использования от ensto sliw65
  • Niled — Р 617,619Niled Р617 для многократных подключений кабеля к СИП



Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево. подключение СИП через орех

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

  • уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
  • гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.СИП на фасаде дома как подключить к медному кабелю

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка. переходные алюмомедные гильзы для перехода с СИП на медный кабель

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток. заход СИП со столба в автомат распредщитка на доме

Только помните, что он должен стоять снаружи помещения, так как стандартный СИП — горючий проводник и заводить его в дом запрещено.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

Статьи по теме

Соединение силовых проводов

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

 Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:



Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

  • использовать для соединения одножильных проводов
  • для многожильных применять втулочные наконечники
  • соблюдать указанные токи
  • периодически подтягивать прижимные винты





Пружинные клеммники WAGO

Многоразовые, серия 222

 Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

  • самый быстрый способ соединить провода
  • можно соединять многожильные провода
  • можно одновременно соединять провода разных диаметров
  • можно использовать одновременно и медные и алюминиевые провода
  • надежная фиксация — отсутствие нагрева
  • закрытая конструкция исключает замыкание
  • соединение не требует профессиональной подготовки
  • есть возможность измерения напряжения



Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:


 Одноразовые, серия 773





Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.



 Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

  • быстрое соединение
  • небольшой размер
  • надёжная фиксация
  • нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

  • первые две цифры — ток в Амперах (25 А)
  • две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

  • прижимает не винт, а пластина всей плоскостью
  • блоки реально выдерживают заявленный ток
  • прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
  • возможность соединять провода разных диаметров и из разных материалов

Недостатки:

  • винты необходимо периодически подтягивать
  • проводящая пластина стальная, а не латунная
  • пластмасса не термостойкая
  • большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

Как соединить провода | Виды соединителей для проводов

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Как правильно и быстро соединить провода

Соединительный винтовой клеммник

винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

Как соединить провода

Как соединить провода

Как соединить провода

Заключение

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

способы, инструменты, как сделать самому

Сращивание проводов между собой, на самом деле это ответственное дело. От этого зависит работоспособность электрического узла или агрегата, уровень сопротивления в сети. Некачественно собранная проводка может привести к нагреву в зоне контакта, а это может создать пожароопасную ситуацию.

Соединение проводов клеммникамиСоединение проводов клеммниками Соединение проводов клеммниками

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

  • Сварка — этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
  • Клеммники (клеммные колодки) — это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
  • Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
  • Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
  • Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
  • Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

  • Во-первых, это материал, из которого выполнен проводник.
  • Во-вторых, размер и форма сечения.
  • В-третьих, тип изоляции.
  • В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Сварка

Соединение проводов сваркойСоединение проводов сваркой

Соединение проводов сваркой

Для выполнения такого вида соединения необходимо кабеля скрутить между собой, а их концы надо сварить. Результатом правильно выполненной сварки станет шарик из металла. Он и обеспечивает надежное и постоянное сращивание. При этом оно надежно не только в плане электрических характеристик, но и в прочностном тоже. Металл сваренных проводов после сварочной операции представляет собой монолит. При выполнении сварки существует одна тонкость — важно нагреть кабеля таким образом, чтобы не пострадала от высокой температуры изоляция.

У сварного соединения есть один существенный минус — такое сращивание не подлежит разбору. И при необходимости придется просто отсекать сварку и выполнять сборку проводов по новой. Кроме того, для выполнения такой работы у монтажника должен быть под руками сварочный аппарат и электроды. Кроме этого, при выполнении сварки необходимо принимать определенные меры защиты окружающих предметов. Другими словами, сварка проводом связана с некоторыми ограничениями. Поэтому этот способ применяют в исключительных случаях.

Опрессовка

Соединение проводов опрессовкойСоединение проводов опрессовкой

Соединение проводов опрессовкой

Для соединения проводов, таким образом, потребуется гильза, выполненная из алюминия или меди. Ее выбирают в зависимости от марки соединяемых проводов и толщины пучка. Кабеля, очищенные от изоляции и зачищенные до блеска вставляются в гильзу, которая затем обжимается специальными клещами. Предприятия-производители выпускают гильзы с разными характеристиками. Кстати, клещей для обжимки гильз тоже выпускают несколько типоразмеров.

Укладка и обжимка проводов выполняется по определенным требованиям. То есть оголенный провод должен соответствовать определенным размерам. Такой способ соединения проводов применяют профессиональные электрики, но в последнее время они все чаще применяют для соединения проводов пружинные замки.

Клеммники или клеммные колодки

Клеммы различных видовКлеммы различных видов

Клеммы различных видов

Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.

Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.

С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.

Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия.

При таком способе между проводами нет непосредственного контакта и поэтому нет риска нагревания проводов и пр.

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

Спаянные проводаСпаянные провода

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

Пружинные зажимы

Множество споров вызывает такой метод, как сращивание проводов с помощью пружинных зажимов. На практике чаще всего применяют два типа зажимов WAGO и колпачки СИЗ. Эти два устройства имеют один общий элемент – сильную пружину, которая создает надежный контакт с проводом.

Пружинные зажимыПружинные зажимы

Пружинные зажимы

Именно эта пружина и вызывает споры. Критики этой системы утверждают, что со временем пружина ослабевает, и качество контакта снизиться. Такое снижение будет приводить к нагреву пружины и ее большему ослаблению. То есть существует вероятность того, что через некоторое время температура нагрева достигнет такого уровня, при котором пластиковый корпус начнет деформироваться, ну а к чему это может привести неизвестно.

Сторонники такого способа соединения утверждают, что если сращивание выполнено в полном соответствии с требованиями изготовителя, проблем с соединением быть не может.

На самом деле, на рынке электротехнической арматуры существует множество контрафакта, который, ни в какой мере не отвечает требованиям, предъявляемым к продукции такого рода. Лицензированная продукция работает в электрическом оборудовании годами и не вызывает при этом никаких нареканий.

Зажимы WAGO

Они вышли на отечественный рынок не так давно и уже произвели определенный фурор. С их использованием соединения выполняют довольно быстро, при этом сращивание такого класса отличается высокой надежностью. Особенно если оно в полной мере отвечает требованиям производителя.

Зажимы WAGOЗажимы WAGO

Зажимы WAGO

Это изделие возможно использовать для соединения проводов, причем не так и важно, состоит он из одной жилы или нескольких. Но сечение не должно быть меньше 0,5 мм2 и больше 4 мм2. Для соединения проводов с большим сечением применяют модификации этого разъема.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

ИзоляцияИзоляция

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

Снятие изоляцииСнятие изоляции

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

  • резак, который оснащен острыми сменными лезвиями;
  • плоскогубцами;
  • ножницы, которые применяют для разрезания проводов и металла.

Следует принять во внимание, что любое неосторожное движение может повредить жилы, проложенные внутри кабеля.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляцииИнструменты для снятия изоляции

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции.

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Использование клеммных колодок

Среди профессиональных электриков ходит такая присказка о том, что электротехника это наука о контактах. В самом деле, при ремонте или восстановлении проводки чаще всего встречаются неисправности именно в проводке, точнее, в отсутствии контакта. Один из способов получения качественного контакта является использование клеммных колодок.

Клеммные колодкиКлеммные колодки

Клеммные колодки

Простая скрутка проводом уже давно в прошлом. На рынке можно найти множество приспособлений, предназначенных именно для эффективного соединения проводов. Одно из таких приспособлений – это и есть клеммная колодка.

Эти изделия различаются не только по цене, но и по используемым для их производства материалам. Существуют определенные различия и в конструкции, но они не принципиальны.

Конструктивно колодка устроена следующим образом. В ячейки корпуса устанавливают трубки, выполненные из медного сплава, в теле которых проделана резьба.

Размеры этих трубок отличаются друг от друга, и зависят от размера сечения проводов.

Колодки нашли свое применение в самых разнообразных местах. Например, ее можно встретить дома, там ее устанавливают при подключении потолочного светильника к домовой электрической сети.

Без такого устройства сложно обойтись при ремонте перебитой проводки. Часто бывает так, что длины проводов просто не хватает для их прямого соединения (скрутки).

Но, допустимо применять колодку, только в том случае, если она будет установлена в коробке. Скрывать ее настенное покрытие недопустимо.

Бесспорно, сращивание, выполненное с применением колодки, обладает меньшей надежностью, чем пайка, но такое сращивание требует меньшее количество трудозатрат на его создание.

К явным достоинствам соединения проводов через колодки можно назвать возможность соединения алюминиевой и медной проводки.

На что необходимо ориентироваться, выбирая тип коробки. В первую очередь на размер тока, который будет протекать через сращивание и, конечно, потребное количество отверстий для закрепления проводов.

Работа с коробкой не вызывает особых затруднений даже у новичков в профессии или любителей. На самом деле, монтаж выполнить очень просто. Необходимо подобрать колодку с нужным размером ячейки, отсечь лишние ячейки. Установить подготовленные жилы в ячейки и, используя предустановленные винты зажать каждый проводник. Для установки кабеля необходимо снять слой изоляции на расстоянии 5 – 7 мм от конца кабеля.

Особого внимания требует работа с алюминиевыми проводами. Если соединяют кабеля, выполненные из алюминия, то необходимо помнить о том, что жила из этого материала может переломиться. У проводов из алюминия наблюдается текучесть. Под воздействием давления, создаваемым винтом, алюминий может «поплыть». Таким образом, состояние контакта ухудшится.

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.

Пружинные клеммы WAGOПружинные клеммы WAGO

Пружинные клеммы WAGO

Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

  1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
  2. Высокую скорость сборочных работ.
  3. Качество сборки, которое практически не зависит от квалификации монтажника.
  4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
  5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник.

Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Опрессовка специальными гильзами

В практической работе электрики применяют несколько методов соединения проводов. Их сваривают, паяют, соединяют через колодки и пружинные зажимы. У каждого способа есть определенные недостатки и достоинства, которые становятся видны во время работы электрического оборудования.

Для получения соединения проводов, работающих под высоким напряжением самым эффективным способом, считают опрессовку с использованием гильз.

Использование этого способа соединения позволяет добиться решения двух задач – получение качественного контакта и обеспечение механической стыковки.
Для опрессовки проводов с диаметром до 120 мм2 можно использовать ручной обжимной инструмент. При обработке проводов с большим сечением, необходимо использовать зажимы проводов с гидравлическим приводом.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Скрутка и изоляция

Как уже понятно, способы соединения проводов многочисленны и каждый из них имеет плюсы и минусы. Еще не так давно, самым популярным способом была скрутка.

Способы скрутки проводовСпособы скрутки проводов

Способы скрутки проводов

Ее делали, таким образом, концы проводов зачищали и скручивали между собой. Такое сращивание, наверное, самое ненадежное. Полного контакта проводов при скрутке, как при сварке не может быть. Поэтому эти соединения часто перегреваются и выходят из строя. Именно поэтому правила выполнения электромонтажа запрещают использования такого способа соединения.

Для изоляции проводов применяют изоляционную ленту.

Зажим орех

Зажим "орех"Зажим "орех"

Зажим «орех»

Такое устройство применяют довольно часто. Они широко используются при укладке проводки на этажах в подъезде. На самом деле такое устройство называют ответвительным разъемом, а орехом его прозвали профессиональные электрики, по внешнему виду он действительно похож на этот плод.

Использование болта

Для сборки проводников без пайки часто применяют болтовое сращивание. Такой вид сборки применяют для соединения проводов, выполненных из разных сортов металла, к примеру, меди и алюминия.

Что делать если проводов несколько

Для соединения проводов использую разные способы, но необходимо понимать, что сажать на одну линию компьютер и какой-то мощный аппарат нецелесообразно. Поэтому перед тем как приступить, к выполнению работ по прокладке проводов в доме надо понять, как и куда будет подключен тот или иной прибор. Так, стиральную или моечную машины, необходимо подключать по отдельной линии.

Что делать если жилы разного сечения

Для соединения проводов разного сечения используют клеммные колодки.

Объединение многожильных и одножильных изделий

Для соединения многожильных и одножильных проводов применяют разные методы:

  • сварку;
  • пайку;
  • опрессовку.

Как проводить работы в воде и земле

Работа с электричеством требует соблюдения всех мер безопасности и использования только электрозащищенного инструмента. Все работы могут выполняться только при отключенном электричестве.

Как соединить алюминиевые и медные проводники

Любой, даже начинающий электрик знает, что прямое сращивание медного и алюминиевого проводов недопустимо. В месте контакта начинаются окислительные процессы, приводящие в результате к нагреву и потере контакта.

Поэтому для сращивания проводов разного типа применяют или клеммные колодки или ботовое сращивание.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
