столярный инструмент: устройство, фото, назначение: устройство, применение, отличие от рубанка

Дерево является легко обрабатываемым материалом, который применяется при изготовлении самых различных изделий. Для изменения формы и размеров, а также создания различных отверстий применяются специальные инструменты, среди которых отметим шерхебель. На сегодняшний день он получил весьма широкое распространение в домашних мастерских и на производственных линиях.

Первопроходец для деревянной заготовки

При рассмотрении что такое шерхебель следует уделить внимание тому, что подобный инструмент предназначен для первоначальной черновой обработки поверхности. Стоит учитывать, конструкция позволяет проводить лишь предание определенной формы, размеры и гладкость поверхности достигаются при применении других инструментов. Примером можно назвать различные рубанки, которые также весьма распространены и востребованы на сегодняшний день.

Также довольно распространенным вопросом можно назвать то, для чего предназначен шерхебель. Среди особенностей отметим следующие моменты:

1. Конструктивные особенности позволяют проводить врезание в большую глубину.
2. Лезвие может проводить срезание даже существенных неровностей. Именно поэтому поверхность может обрабатываться практически при любых дефектах.
3. Внешне инструмент похож на распространенный рубанок, однако он обладает своими определенными особенностями, которые позволяют выполнять снятие ранее необработанного материала.
4. Если сравнивать с другими инструментами, рассматриваемый имеет лезвие, заточенное под углом 45° к подошве. Этот показатель во многом зависит от того, какова твердость обрабатываемого материала. Примером назовем то, что для мягких пород выбирается показатель 25-30°. При изготовлении подобного элемента применяется каленая сталь, которая способна выдержать длительную эксплуатацию. Однако даже при этом приходится выполнять периодическое обновление лезвия.
5. Стандартный вариант исполнения лезвия имеет ширину 35 мм. В некоторых других моделях размер этого элемента конструкции может существенно отличаться.
6. Ширина основной части больше на 15 см. в сравнении с лезвием. С учетом того, что шерхебель предназначен для грубой обработки, отверстие для стружки увеличено до 3-5 мм. За счет этого существенно упрощается процедура удаления отходов проводимой работы.

Грубая обработка при применении шерхебеля становится причиной появления грубых полос на поверхности.

Именно поэтому последующие действия предусматривают применение других инструментов, которые позволяют достигнуть требуемой точности и шероховатости.

Как устроен деревянный и металлический шерхебель

Рассматриваемый шерхебель столярный характеризуется довольно большим количество различных конструктивных особенностей. К ним можно отнести следующие моменты:

1. Колодка является основной частью конструкции, поэтому размеры достаточно большие. При изготовлении могут применять дерево и металл.
2. В зависимости от типа применяемого материала шерхебель может обладать различными размерами.
3. Согласно установленным стандартам, шерхебель представлен сочетанием прямоугольного корпуса, специального рога для упора рук, нож, подошва, пробка, зажимной клин.
4. Поверхность деревянного элемента изделия покрывается специальным лаком, который существенно упрощает движение шерхебеля по поверхности.

Как и нож шерхебеля, другие элементы инструмента могут изготавливаться при применении определенных материалов. При этом должны учитываться нормы, указанные в ГОСТ. Примером назовем следующее:

1. Колодка изготавливается из твердых пород древесины. Именно они могут прослужить в течение длительного периода.
2. Назначение подошвы заключается в непосредственном контакте с обрабатываемой поверхностью. Именно поэтому при изготовлении применяется клен, бук, ясень и другие подобные плотные материалы.
3. Накладка колодки изготавливается из березы, а также ильмы. Она должна у шерхебеля быть гладкой и не иметь существенных дефектов.
4. На сегодняшний день устанавливается лезвие двухслойное. В большинстве случаев применяется инструментальная сталь, а также некоторые легирующие сплавы. В некоторых случаях проводится применение других сплавов, характеризующихся повышенной стойкостью к износу.

Скачать ГОСТ 15987-91

Проводится настройка шерхебеля в зависимости от условий эксплуатации. Часто можно встретить ситуацию, когда применяется вариант исполнения с металлическим корпусом, который выполняется в литом виде. Для упора рук во время работы требуется специальная ручка. В отличии от распространенных деревянных вариантов исполнения, металлические характеризуются повышенной износостойкостью. Это связано с тем, что древесина реагирует на изменение влажности и температуры.

Как правильно работать инструментом?

Выделяют довольно большое количество рекомендаций, касающихся проведения работы при применении подобного инструмента. Область применения шерхебеля заключается в грубом строгании древесины при совершении возвратно-поступательных движений. Ключевыми особенностями рассматриваемой процедуры можно назвать следующее:

1. Лезвие выполнено в скругленном виде, за счет чего возможно удаление большого количества материала с поверхности.
2. В отличии от других инструментов, рассматриваемый характеризуется достаточно большими размерами. Этот момент усложняется обработку, так как приходится прилагать существенно усилие.
3. Для того чтобы существенно повысить качество обрабатываемой поверхности следует провести предварительную фиксацию заготовки. Примером можно назвать применение струбцин, которыми происходит крепление заготовки к ровной поверхности стола.
4. При движении шерхебеля вперед следует прикладывать максимальное усилие, движение назад осуществляется без усилия.

Не стоит забывать о том, что при строгании поверхности образуется достаточно большое количество стружки. При попадании на обрабатываемую поверхность стружка может создавать дополнительное сопротивление.

Если лезвие рубанка затупилось

Как ранее было отмечено, даже при применении инструментальной стали при изготовлении лезвия не позволяет обеспечить требуемый уровень износостойкости. При длительной эксплуатации режущая часть незамедлительно истирается, поэтому приходится проводить своевременную заточку под требуемым углом. Среди особенностей подобной процедуры отметим следующее:

1. На момент работы лезвие должно быть расположено под правильным углом относительно обрабатываемой поверхности.
2. Заточка режущего инструмента проводится исключительно на специальном бруске, который крепится на верстаке. На момент заточки по бруску водят нижней частью режущей кромки.
3. На момент выполнения подобной процедуры нельзя изменять угол заточки, так как есть вероятность появления горбатости. Строгание, проведенное шерхебель с дефектами не позволяет достигнуть требуемого результата.
4. Заточка становится причиной образования заусенец, которые легко определить. Нельзя применять шерхебель с небольшими заусенцами, поэтому их снятие проводится путем точения с обратной стороны нескольким движениями.
5. Заключительный этап связан с правкой лезвия на смоченном водой оселке. Рекомендуется проводить круговые движения, которые исключают вероятность допущения ошибок и дефектов.

При обнаружении даже несущественного перекоса следует справить его, так как подобные дефекты зачастую становятся причиной быстрого износа рабочей поверхности при применении инструмента.

Чем отличается шерхебель от рубанка?

В продаже встречается довольно большое количество различных инструментов, которые могут применяться при работе с деревом.

Довольно распространенным вопросом можно назвать то, чем отличается шерхебель от рубанка, так как обе конструкции характеризуются довольно большим количеством схожих элементов.

Отличительными особенностями назовем следующее:

1. У шерхебеля лезвие характеризуется полукруглой заточкой. Этот момент также позволяет проводить работу с необработанной поверхностью.
2. Также для обеспечения высокой производительности ширина лезвия уменьшена, за счет чего обеспечиваются условия для глубокого врезания.

Фуганок характеризуется тем, что обладает двойным резком. За счет того после применения можно получить качественную поверхность с низкой шероховатостью.

Чем отличается фуганок от рубанка?

Оба варианта исполнения также характеризуются несколькими отличительными признаками. Примером можно назвать следующее:

1. У фуганка устанавливается два лезвия, у рубанка только один.
2. Фуганок также характеризуется более длинным корпусом, за счет чего обеспечиваются условия для обработки значительной поверхности за меньшее количество времени.

Подобная разница фуганка определяет его также довольно широкое распространение. Именно поэтому он присутствует в наборах практически всех мастеров.

Основные виды рубанков плоского строгания

Выделяют несколько разновидностей рубанка плоского строгания. Наибольшее распространение получили следующие:

1. Полуфуганок представлена укороченной версией основного варианта исполнения, за счет чего обеспечивается высокая степень маневренности при обработке.
2. Медведка характеризуется большой длиной и шириной основной части. Как показывает практика, с ней работает два человека.
3. Шлифтик часто применяется на финишном этапе для исключения вероятности наличия дефектов.
4. Цинубель используется для придания небольшой требуемой шероховатости поверхности.

Отличая заключаются не только в конструкции, но и предназначении. При этом бывает одиночный и двойной вариант исполнения.

Виды рубанков фигурного строгания

Также довольно часто проводится фигурное строгание. Для этого могут применяться следующие рубанки:

1. Зензубель.
2. Федергубель.
3. Фальцебель.
4. Штабгалтель.
5. Шпунтубель.

Не все варианты исполнения применяются при обработке дерева, некоторые характеризуются особыми эксплуатационными характеристиками.

В заключение отметим, что в продаже встречаются самые различные виды инструментов, которые могут применяться для работы с деревом. Правильный выбор зачастую может провести исключительно специалист на основе своего опыта. Также многие проводят производство конструкции своими руками, за счет чего существенно снижаются экономические затраты.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

что это такое? Ручные фуганки по дереву и полуфуганки. Для чего нужны? Деревянные настольные мини-фуганки и другие виды. Как выбрать инструмент для домашней мастерской?

Фуганок представляет собой механический ручной либо электрический инструмент, используемый для выравнивания поверхности столярных заготовок, выполненных из древесины. Он присутствует в арсенале любого мастера — без этого инструмента не обходится обработка ни одного деревянного массива.

Остановимся подробнее на особенностях фуганка и его популярных разновидностях, а также дадим рекомендации по выбору и безопасной эксплуатации оборудования.

Что такое фуганок?

Этот деревообрабатывающий инструмент нужен для того, чтобы изменить качество обработки поверхности древесной заготовки.

Именно от того, насколько качественно он будет работать, во многом зависит, насколько тактильно и визуально приятным будет готовое изделие на выходе.

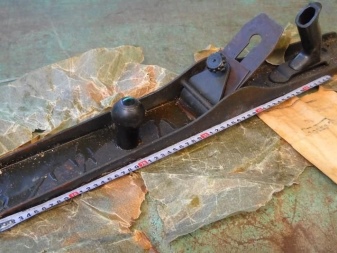

Фуганок может иметь разные конструкционные особенности, но в механических моделях он в любом случае представлен комбинацией следующих базовых деталей:

• ручки;
• корпуса;
• ножа.

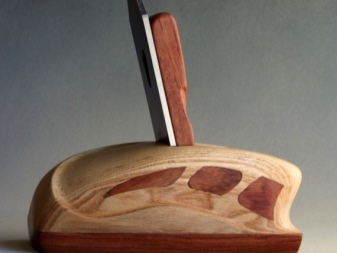

Чаще всего корпус изготавливают из дерева, хотя в продаже можно встретить и металлические инструменты. Модели в деревянном исполнении оптимальны для работы с более мягкими сортами древесины, металл предназначен для воздействия значительных нагрузок с высокой интенсивностью.

Довольно часто у начинающих пользователей возникает вопрос о том, в чём заключается различие фуганка и схожего с ним рубанка — и тот, и другой инструменты позволяют выполнять снятие слоев дерева с поверхности.

Невзирая на функциональную схожесть, между ними имеется разница, которая заключается в следующем.

• Рубанок в слесарном деле необходим для первичной обработки поверхности древесины. Обычно с поверхности заготовки снимается тонкий слой материала заданной толщины. Строгание выполняется для устранения бугорков и сучков. Конструкционные особенности предусматривают наличие ножа, а также колодки, в отдельных моделях устанавливается пара острых режущих поверхностей.
• Фуганок, по сути, представляет собой отдельную разновидность рубанка, считается его более удлиненной версией. Благодаря такому строению устройство прижимается к обрабатываемой деревянной поверхности с максимальным усилием. В данном исполнении устанавливают два лезвия – именно они и обеспечивают чистовую обработку. Таким образом, очевидно, что фуганок в отличие от рубанка используется для финишной отделки заготовки.

Для чего нужен?

Если более предметно останавливаться на функциях фуганка, то следует отметить, что подобное оборудование используется в тех случаях, когда необходимо выполнить выравнивание больших по площади фрагментов, при этом изначально заготовка может иметь значительные параметры длины и ширины.

Во время строгания фуганком изначально неровной поверхности получается стружка в форме небольших кусков, при повторных обработках она становится непрерывной — это указывает на то, что поверхность стала идеально ровной.

Классификация

В магазинах встречаются фуганки разных типов,

особенности которых напрямую зависят от решения тех или иных задач, поставленных перед слесарем.

По размеру

В зависимости от размера и конфигурации, выделяют следующие варианты фуганка.

• Шлифтик — представляет собой отдельную разновидность оборудования, которую отличает короткий корпус и чуть увеличенный передний угол. Это оборудование имеет небольшую щелку для выведения стружки. Сфера использования таких фуганков сводится к удалению всевозможных задиров, а также выравниванию торцевидных участков.
• В отдельных случаях в слесарном деле применяют полуфуганок, его отличает уменьшенная длина. При этом ширина остаётся на требуемом уровне. Полуфуганок незаменим при обработке древесных заготовок большого размера.
• Фальцебель — незаменим для выборки и четвертования. Конструкционные особенности предполагают наличие съемной подошвы. В отличие от прочих разновидностей, этот инструмент характеризуется заметной шириной и имеет довольно специализированное исполнение.
• Зензубель — предусматривает двухсторонний нож, выполненный из высококачественной стали. Ширина данной детали равняется 33 мм.

В продаже также предлагаются мини-фуганки, чаще всего они используются в быту, поскольку обладают довольно компактными размерами, но при этом весьма высокой производительностью.

По материалу

Материалы, из которых выполняется корпус фуганка, могут значительно отличаться. В продаже чаще всего встречаются деревянные инструменты, поскольку они имеют элементарную конструкцию и при этом их цена намного дешевле. Такие варианты подходят для домашней мастерской и, соответственно, бытового применения.

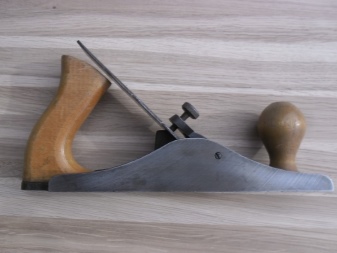

Металлические конструкции предназначены для использования в особо тяжелых производственных условиях. Металл незаменим для работы в режиме высокой интенсивности, а также при обработке твердых сортов древесины.

По назначению

Классификация фуганков часто проводится по назначению оборудования и тому, как поставлена задача.

В целом инструменты можно поделить на две группы — бытовые и профессиональные.

• Бытовые инструменты выглядят небольшими и имеют доступную стоимость, их отличают сниженные технико-эксплуатационные параметры.
• Профессиональные фуганки более крупные, они нашли свое применение в промышленной отрасли. Основным преимуществом таких моделей считается длительный период эксплуатации, беспрерывная работа в течение долгого времени и высокая производительность.

Для обработки деревянных заготовок, которые прежде не подвергались обработке, используется шерхебель. В подавляющем большинстве случаев здесь используется металл, он может выдерживать даже самую интенсивную эксплуатацию.

Если после обработки необходимо зафиксировать друг к другу готовые детали, то предпочтение стоит отдавать

фуганку типа цинубель. Эта модель отличается наличием зазубринок на лезвиях – в результате обработки таким инструментом на покрытии образуются легкие бороздки.

Как свидетельствует практика слесарного дела, такая поверхность оптимально для последующего склеивания, поскольку обеспечивает максимальное сцепление поверхностей. Если полученные на выходе продукты не надо склеивать, то можно обойтись одинарным либо двойным фуганком.

По принципу работы

Выделяют два базовых вида фуганков в зависимости от принципа работы: ручной и электрический.

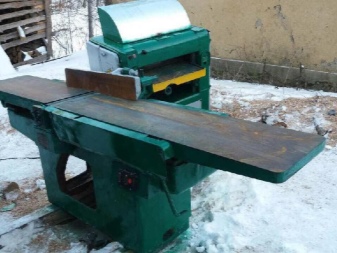

• Настольные ручные фуганки можно встретить почти во всех мастерских. Их особенность заключается в простоте конструкции, а также в достаточно демократичной цене.

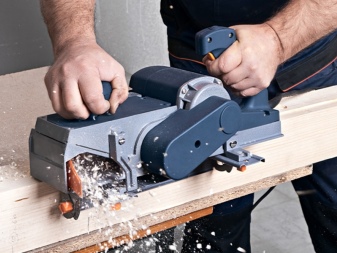

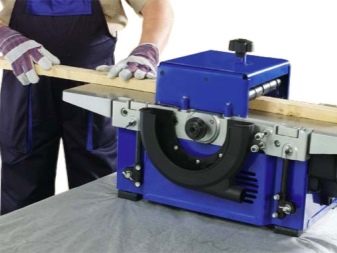

• Тем не менее в последние годы все большее распространение получили электрические фуганки. Их отличает простота и высокая эффективность использования. Единственный минус таких изделий — достаточно высокая стоимость.

Рейтинг брендов

Среди самых популярных производителей фуганков можно выделить следующие бренды.

«Энкор Корвет».

Оборудование этой компании славится своей универсальностью, оно предназначено для слабоинтенсивной калибровки пиломатериалов. Благодаря продуманной компоновке оборудования инструмент позволяет выполнять черновое строгание, а также фугование под несколькими углами и рейсмусование заготовок из дерева. Фуганки этой марки оборудованы дополнительным магнитным пускателем и термозащитным покрытием двигателя. Рабочий потенциал инструмента рассчитан на использование в бытовых условиях.

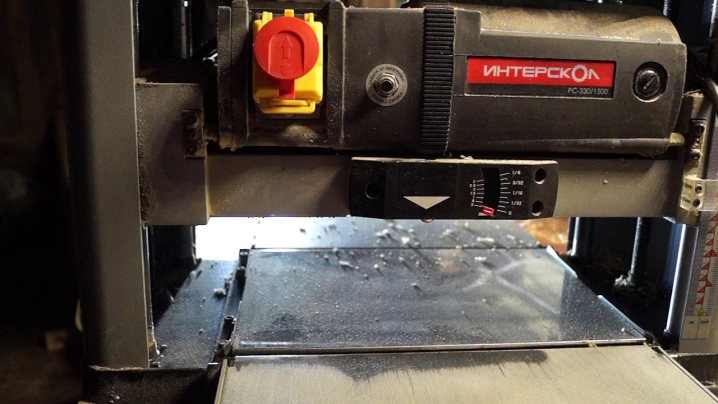

«Интерскол» РС.

Одна из самых бюджетных и при этом достаточно удачных разработок. Её отличает не только высокое качество, эргономичность, но и весьма внушительный рабочий потенциал. За продолжительность работы в интенсивном режиме отвечает реле термозащиты коллекторного двигателя. Система безопасности также находится на достаточно высоком уровне — кнопка активации инструмента спрятана под кожухом, а клавиша выключения оборудования продублирована широким «грибком», который выносится за пределы защитного покрытия.

Это бюджетная модель предназначена исключительно для домашнего использования. Инструмент может эксплуатироваться нерегулярно, в условиях малой интенсивности. Приятным бонусом станет достаточно низкий уровень шума, а также автоматическая протяжка, которая позволяет добиться эффективного результата рейсмусования древесины любых сортов

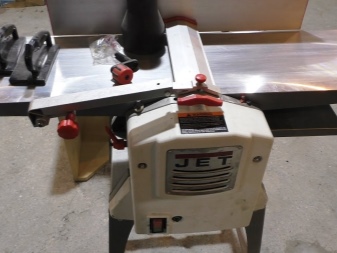

JET JWR.

Представляет группу любительских переносных станков, которые привлекают внимание потребителей удачным соотношением частоты вращения строгального вала, автоматической скорости подачи и мощности коллекторного двигателя. Конструкции этой марки отличает хорошо продуманная система выведения стружки, качество исполнения откидных столов. Исключительно на высоте держится защитная система мотора — она предполагает «когтевой» механизм, включающийся при обратном ударе блока термореле, благодаря чему механизм способен улавливать заготовки.

Станки этого производителя востребованы столярами для решения задач, которые предполагают повышенную точность. Единственное, что не позволяет причислить оборудование к профессиональной категории — это необходимость постоянной очистки пазух фуганка от накопившейся стружки.

«Кратон» WMT.

Поставляет оборудование компактных размеров и достаточно маленького веса — это весьма значимый фактор для использования в домашних мастерских. Такие фуганки отличает точность и надежность, модель мобильна, поэтому её можно использовать на выездах.

Клавиша запуска располагается под защитным колпачком, рядом с ней находится кнопка, активирующая блок терморегуляции. Строгальный станок располагается стационарно под рабочим столом, после включения агрегат начинает движение в вертикальной плоскости. Среди достоинств можно выделить удобство использования и высокое качество обработки древесины.

Hitachi.

Инструменты этой марки отличает точная регулировка глубины строгания и повышенная частота вращения вала. Всё это позволяет отнести инструмент к категории профессионального и полупрофессионального оборудования.

Рабочий потенциал таких фуганков дает возможность обрабатывать строительные материалы, используемые для изготовления дверей, окон и других разнообразных пространственных конструкций из дерева.

Предусмотрена автоматическая система подачи заготовок. При правильно выполненных настройках и подборе бруса или доски подходящих габаритов никаких проблем в работе не возникает. Единственное, к чему сводится задача пользователя — это подвести заготовку к принимающему её ролику, настроить инструмент и своевременно снять остроганный элемент с рабочего стола.

Советы по выбору

При покупке фуганка в самую первую очередь необходимо исходить из условий, в которых будет эксплуатироваться инструмент, из тех целей и задач, которые вы ставите перед оборудованием. Инструмент, предназначенный для бытового и промышленного использования, отличается разным строением и различными технико-эксплуатационными свойствами.

Очень важно заострить внимание на таких параметрах, как:

• общее количество ножей на рабочей части инструмента;
• мощностные характеристики устанавливаемого мотора;
• масса оборудования и его габариты;
• скорость перемещения обрабатываемой заготовки;
• способ выведения стружки;
• рабочий потенциал агрегата;
• материал корпуса.

Инструкция по использованию

Фугование представляет собой процесс обработки древесных поверхностей самой разной плотности. Специалисты дают следующие рекомендации по работе с инструментом:

• устройство берут левой рукой за ручку, при этом правой держат колодки;
• фуганок ведут возле линии направления колонок;
• нижняя поверхность древесной заготовки должна быть точно выровненной, такого результата можно добиться при помощи предварительного фугования;
• единовременная обработка нескольких заготовок допускается только при применении станка, который обладает нужными техническими возможностями.

Обращаем отдельное внимание на то, что при эксплуатации фуганка надо соблюдать все правила безопасности:

• надевать защитные очки и спецодежду;
• в процессе работы категорически запрещено располагать руки в месте резания, а также прикасаться к лезвиям;
• перед началом работ фуганок нужно крепко закрепить.

В целом следует заметить, что фуганок считается в достаточной степени востребованным инструментом. В наши дни его можно встретить почти в каждой столярной мастерской вне зависимости от того, используется он в домашних или промышленных целях. Правильно выбрать фуганок можно только исходя из понимания того, какие именно работы вы намереваетесь проводить при помощи данного инструмента и в каком режиме.

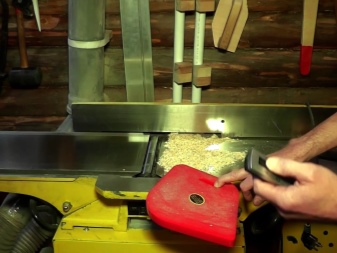

Примеры выполняемых операций на фуговальном станке смотрите в следующем видео.

Как выбрать электрический рубанок (2018) | Блог

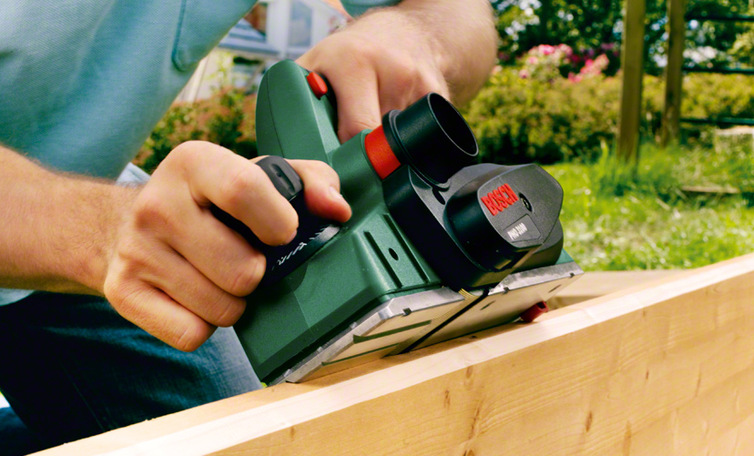

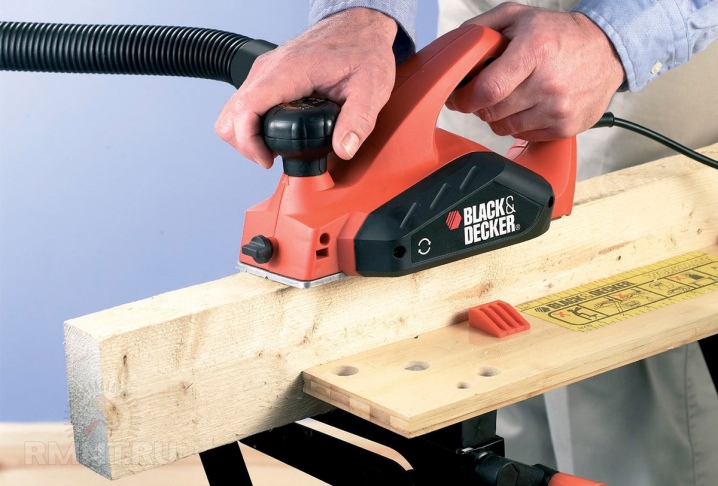

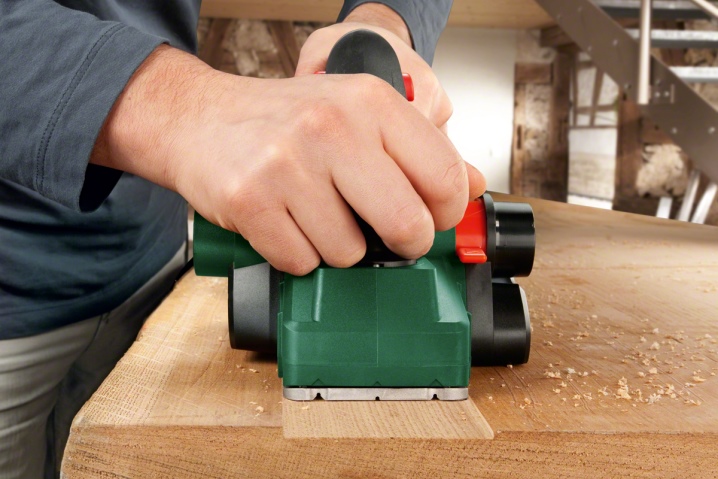

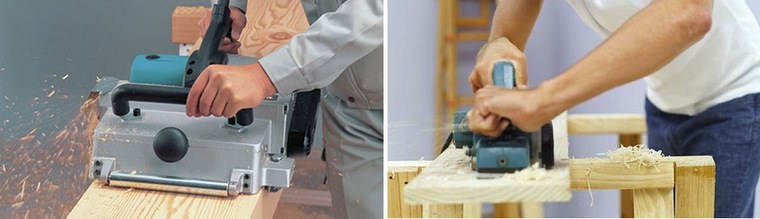

Электрический рубанок, как и его ручной аналог, используется для строгания древесины, т.е. выравнивания поверхности дерева после пиления. Казалось бы, зачем он нужен, если в большинстве строительных гипермаркетов сегодня можно приобрести готовые строганные пиломатериалы в очень большом ассортименте. Вот только стоит строганный брус раз в десять дороже свежераспиленного, поэтому покупка электрорубанка может окупиться буквально за пару дней его использования – если инструмент будет подобран правильно.

Чтобы выбрать из многообразия предлагаемых магазинами рубанков и не разочароваться в выборе, следует разобраться с характеристиками электрорубанков и их возможностями.

Устроен электрорубанок достаточно просто: на корпусе (1) закреплен двигатель (2), через ременную передачу (3) вращающий барабан с ножами (4). С нижней части рубанка расположена подошва, разделенная на две части – неподвижную «пятку» (5) и подвижный «носок» (6). Изменяя высоту «носка» можно задавать глубину строгания.

Области применения электрических рубанков

В отличие от большинства электроинструмента, способного работать по различным материалам, электрорубанки работают только с пиломатериалами, и их способности ограничиваются собственно строганием и снятием фаски. Многие модели также способны выбирать четверть – пропиливать открытый паз с края доски или бруса.

Исходя из способностей, область применения электрорубанков достаточно узка и ограничена столярными и плотничными работами. Но в этой области электрорубанок незаменим. Обойтись без него при строительстве деревянных домов и сооружений, настиле палуб, монтаже деревянных заборов, детских плошадок и иных конструкций будет просто невозможно.

Характеристики электрорубанков

Мощность. Чем больше мощность электрорубанка, тем на большую глубину он сможет снимать стружку за один проход. Но подбирать электрорубанок по мощности не стоит, будет правильнее подобрать инструменты по другим параметрам, а выбирая среди них, отказаться от моделей с наименьшей мощностью.

Модели с наибольшей мощностью следует предпочесть только в том случае, если предполагается продолжительная работа рубанка с большой глубиной строгания – при обработке значительных объемов свежераспиленной древесины или строгании сильно деформированных неправильной сушкой пиломатериалов.

Если больших нагрузок на инструмент не предполагается, лучше выбрать модель со средней мощностью – такие будут и легче, и дешевле.

Максимальное число оборотов. Чем выше число оборотов барабана, тем ровнее будет обрабатываемая поверхность при одной и той же скорости движения рубанка. Сегодня любой рубанок способен раскручивать барабан до 10000 об/мин, чего вполне достаточно для получения ровной поверхности. Но очень важно иметь в виду, что это – скорость вращения барабана на холостом ходу. Константной электроникой, обеспечивающей постоянное число оборотов под нагрузкой, оборудованы только дорогие полупрофессиональные модели. У всех остальных под нагрузкой (особенно при большой глубине строгания) обороты могут падать на порядки.

При малой же частоте вращения обрабатываемая поверхность становится бугристой и возрастает вероятность появления сколов и задиров. Поэтому от моделей с низким числом оборотов (10000-12000) и низкой мощностью лучше отказаться – или быть готовым к тому, что такой рубанок сможет строгать только узкие бруски и только на глубину, близкую к минимальной.

Максимальная глубина строгания. Чем выше этот показатель, тем больше диапазон регулировки высоты носка подошвы и тем на большую глубину может погружаться нож.

Для строгания брусков, шириной не превышающих ширину подошвы и правильно просушенных досок, максимальной глубины в 2 мм вполне достаточно – чем больше глубина строгания, тем грубее обработка и выше вероятность появления сколов.

Но для обработки «поведенных» от неправильного хранения пиломатериалов глубины строгания в 2 мм может не хватить. В этом случае, кроме большой глубины строгания, будет нелишним иметь запас мощности. Предполагается, что производитель должен правильно подбирать мощность двигателя, чтобы он обеспечивал качественное строгание на максимальной глубине, но на практике часто бывает иначе – особенно у недорогих бытовых моделей.

Ширина строгания определяет ширину полосы, обрабатываемой рубанком за один проход. Следует иметь в виду, что производительность сильно падает, если ширины подошвы недостаточно для обработки поверхности за один проход.

Так, если ширина доски не превышает ширины подошвы, то её возможно обстрогать за один проход. Если ширина доски превышает ширину подошвы вдвое, то обычно требуется три прохода. Если же ширина доски превышает ширину подошвы более чем вдвое, обработка её мало того что замедлится еще сильнее – без некоторой сноровки получить гладкую поверхность без перепадов глубины строгания будет вообще невозможно.

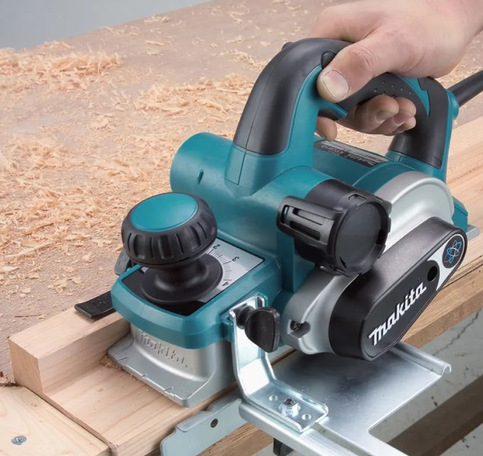

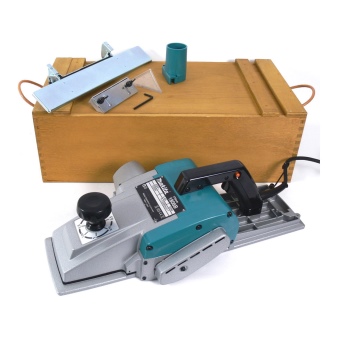

В некоторых моделях присутствует возможность выборки четверти – для этого одна сторона барабана остается открытой, что позволяет с этой стороны заглубляться инструменту в дерево намного больше максимальной глубины строгания.

Чтобы четверть снималась ровно, рубанок должен быть укомплектован параллельным упором, который позволит ему двигаться на заданном расстоянии от края доски. Минимальная глубина выборки четверти определяется шагом изменения глубины строгания, а максимальная – зависит от конструкции рубанка. Для обеспечения точной глубины четверти следует выбирать модель с упорным ограничителем глубины выборки четверти.

Практически все рубанки имеют V-образные канавки на подошве для облегчения снятия фаски с оструганных деталей. На некоторых рубанках количество канавок больше 1 – они имеют разную глубину и позволяют снимать фаску разной толщины.

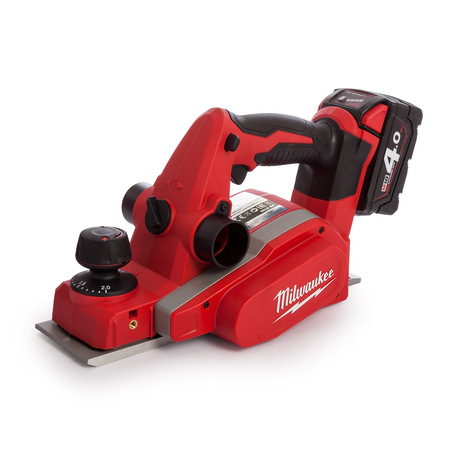

Тип питания.

Строительство новых домов часто бывает осложнено тем, что поблизости отсутствует нормальное электропитание. В этом случае значительно возрастает востребованность аккумуляторного электроинструмента. Сегодня производители предлагают достаточно большой выбор аккумуляторных рубанков, но следует помнить о том, что по сравнению с сетевыми, аккумуляторные рубанки обладают меньшей производительностью, меньшей глубиной строгания и при этом стоят намного дороже. Кроме того, при работе с большой нагрузкой, аккумулятор быстро садится. Немного поможет наличие нескольких аккумуляторов в комплекте, но для строгания действительно больших объемов пиломатериалов аккумуляторные рубанки не годятся.

При строгании образуется большое количество стружки. Мешок для стружки, которым комплектуются многие модели, заполняется в считанные секунды и при сколь-нибудь серьезных объемах работы бесполезен. Если требуется эффективно избавляться от образующихся стружек, возможность подключения к пылесосу будет куда более востребована. При этом обратите внимание на расположение пылесоса и сторону отвода стружки. Изменяемая сторона отвода стружки позволят производить строгание в различных направлениях, независимо от расположения пылесоса.

Плавный пуск обеспечивает постепенный набор оборотов барабана при включении инструмента. Это снижает нагрузку на двигатель и позволяет продлить его жизнь, но может вызвать поначалу некоторые неудобства: сразу после включения пользоваться таким рубанком нельзя, нужно выждать некоторое время, пока барабан разгонится.

Варианты выбора.

Для обработки реек и брусков небольшого сечения подойдут [url=»http://www.dns-shop.ru/catalog/17a9c6b916404e77/rubanki/?p=1&mode=list&f=1999-4999&f=0.4-2&f=50.8-84.8&f=2j26]недорогие модели с шириной подошвы 82 мм и максимальной глубиной строгания до 2 мм.

Для обработки досок и брусков большого сечения инструмент следует подбирать среди [url=»http://www.dns-shop.ru/catalog/17a9c6b916404e77/rubanki/?p=1&mode=list&f=84.8-170&f=2j26]моделей с широкой подошвой.

Для строгания сырой свежераспиленной древесины и деформированных неправильной сушкой пиломатериалов потребуются [url=»http://www.dns-shop.ru/catalog/17a9c6b916404e77/rubanki/?p=1&mode=list&f=1000-2000&f=2-4]модели с мощным двигателем и большой максимальной глубиной строгания.

Если важно, чтобы инструмент умел не только строгать, но и выбирать четверть, следует выбирать среди [url=»http://www.dns-shop.ru/catalog/17a9c6b916404e77/rubanki/?order=1&stock=2&f=2j3o&f=2j3j]моделей с соответствующей опцией. Не забудьте только убедиться, что максимальная глубина выборки четверти соответствует вашим требованиям.

Для того, чтобы иметь возможность обстругать доску, брус или выбрать четверть на площадке, к которой еще не протянули электроснабжение, вам пригодится аккумуляторный рубанок.

Фуганок из рубанка

В столярном деле часто нужно отстругать доску, но не у всех есть фуганок. Мне в моей квартирной мастерской любой станок разместить нельзя и не где. А сделать ровный брусок надо и на ум приходит вот такое решение.
Из материалов, которые можно купить во многих строительных магазинах, а именно труба 20 диаметра, нескольких креплений джокер системы а так же доски напольного ламината и конечно же самого электрического рубанка.

Почему именно из таких деталей?

1. Они широко распространены

2. Их можно быстро разобрать

3. приспособление получилось легким, можно повесить на стенку или куда то положить

4. труба сама по себе ровная и хорошо сохраняет геометрию

5. ламинат ровный, скользкий и прочный

6. все эти вещи можно купить не дорого б\у

7. станок имеет множество винтов настройки

8. длина стола ограничивается только размером мастерской


Конечно это не мое изобретение, хотя я его придумывал сам, однако в отличие от подобных изделий сделанных их дерева или сваренных их метала, мое имеет настраеваему геометрию. Т.е. я могу каждый угол ламината опустить или поднять на доли миллиметра. Рубанок вынимается из устройства не разрушая последнее, нужно лишь открутить 4 болта и отодвинуть подъемный стол, при этом обратная операция не потребует настройки стола. Он так же будет на 1-2 мм ниже основного стола.

Я долго думал, как же сделать механизм регулировки и изменения высоты одного стола относительно другого. Клинообразный и на подвижных «рельсах» как на промышленных станках сильно бы усложнил конструкцию. Потом же без чугунных станин или подшипников сложно было бы избежать перекосов. По этому решил применить простой принцип 4 винтов и гаек.

Были попытки нарезать резьбу в трубу, а так же закрепить внутри трубы гайку. Но в том и другом случае я от них отказался. так как отсутствовал точная регулировка высоты каждого угла.

Сейчас что бы изменить толщину съема за один проход нужно ослабить контрирующие гайки и либо повернуть винт, который закрутиться в мебельную гайку, либо если болт уже может выйти за пределы стола, повернуть самоконтрящую гайку, роль которой сохранять высоту между трубой и ламинатом. Болт М6 с резьбой 1 мм очень кстати, так как полный его оборот даст нам привычный размер.

Что бы станок не шатался на верстаке в джокер системе есть ножки с возможностью регулировки по высоте. Если труба будет прогибаться под тяжестью досок. Ножки всегда можно подвинуть в любую сторону или добавить еще пару.

Этот станок нужен мне для изготовления мебельного шита. А так как для этого еще нужен рейсмус и микрошипорезка, то он не единственный в своем роде. Так же есть самодельный рейсмус и не менее интересное решение как нарезать шипы для сращивания брусков. И самодельный струбцины (вайны) Об этом возможно будет еще рассказ.

А сейчас видео о том как это работает.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Фуговальный станок – что это такое, устройство, принцип работы, для чего используется, основные виды

Качественный фуговальный станок способен выполнять несколько важнейших операций и входит в список основного деревообрабатывающего оборудования. Перед приобретением этого полезного устройства нужно ознакомиться с его разновидностями, преимуществами, способами настройки и критериями выбора.

Что такое фуговальный станок?

На начальных этапах обработки древесины работникам столярных мастерских требуется создавать относительно ровную базовую поверхность, формируя плоскость на одной из сторон заготовки. Этот этап называет строганием деревянного элемента. Станок фуганок пришел на смену ручным рубанкам. Такое оборудование разрешает эффективно и быстро срезать лишние слои материала с нижней плоскости вращающимися ножами, существенно ускоряя крайне утомительный, монотонный и трудоемкий процесс.

Устройство фуговального станка

Каждое устройство обладает правильно подобранным электродвигателем и приводом. Нужно понимать, что твердые породы древесины в столярном деле нельзя нормально обрабатывать на маломощном оборудовании. На бытовых строгальных приспособлениях устанавливают моторы 1-3 кВт. Фуговальный станок по дереву состоит из следующих основных узлов:

1. Станина.
2. Составной рабочий стол, состоящий из пары массивных плит.
3. Ножевой вал.
4. Набор строгальных ножей (2-4 шт.).
5. Направляющая линейка.
6. Подающий механизм (на ручных фуговальных станках отсутствует).
7. Приводное устройство.

Принцип работы фуговального станка

Главной деталью такого приспособления является ножевой вал для крепления строгальных ножей. Фуговальные станки по дереву для дома обладают рабочим столом, состоящим из двух половин. Боковые упоры имеют свое назначение, они помогают придавать заготовкам нужную форму и получать нужный угол между соседними плоскостями. Принцип работы на строгальных устройствах состоит в следующем:

1. Задняя часть стола на станке всегда неподвижна и установлена с окружностью рабочих ножей на одной линии.
2. Передняя часть стола выставляется столяром чуть ниже до нужной высоты.
3. Деталь подается навстречу вращению ножей.
4. При подаче бруска фуговальный станок с помощью вращающихся лезвий снимает слой материала.
5. При правильной настройке его толщина точно соответствует разнице высот между передней и задней половинкой чугунного стола.

Для чего нужен фуговальный станок по дереву?

Черновые доски после процесса распиловки имеют массу неровностей, кроме того коробление древесины происходит при сушке и хранении материала. От точности базовой плоскости зависит искажение с остальных сторон. С целью устранения дефектов бруски и доски ранее вручную строгали, используя ручные рубанки. Станок для фугования досок значительно упрощает и ускоряет работу. За несколько проходов на этом оборудовании происходит приемлемое для последующих операций сглаживание заготовки.

Какие плюсы фуговальных станков:

1. Подходит для обработки крупных брусьев и мелких заготовок.
2. Хорошее качество строгальных работ.
3. На современном оборудовании используются универсальные насадки для совмещения разных операций (фуговально-пильный станок по дереву, фуговально-рейсмусовый).
4. Фуговальный станок способен выстругивать детали криволинейно (по плоскости и обрабатывать край заготовки).
5. Подходит для снятия фасок.
6. Доступная стоимость.

Отличие рейсмуса от фуговального станка

Результатом обработки древесины на обоих видах оборудования является получение приемлемой ровной плоскости, но с некоторыми отличиями. Например, настольный фуговальный станок обладает нижним рабочим ножевым валом, а в рейсмусовых станках он снимает материал с верхней части заготовки. Такая особенность разрешает точно калибровать толщину детали. Обработка на рейсмусе является следующим этапом после фугования. Вначале строганием мастер задает базовую плоскость, а на рейсмусах получает доску нужной толщины с верхней ровной поверхностью, точно параллельной базовой.

Виды фуговальных станков

Деревообрабатывающее оборудование постоянно совершенствуется. Вместо простеньких устройств с жесткой станиной и вращающимся валом все шире внедряются комбинируемые механизмы, способные выполнять несколько важнейших операций. Приобретая фуговальный станок по дереву для домашней мастерской, следует рассмотреть все приемлемые и оптимальные варианты:

1. Фуговальный станок – только строгание деталей.

2. Фуговально-рейсмусовый станок – строгание и калибровка заготовки на одном оборудовании.

3. Станок фуговально-пильный (фуговально-циркулярный) – продольное и поперечное пиление досок, выборка пазов, фрезерование, строгание.

4. Универсальные многооперационные станки – сверлильно-пазовые операции, фугование, пиление, рейсмусование.

Односторонний фуговальный станок

Данное оборудование обладает лишь одним рабочим валом, поэтому за один проход на нем осуществляется обработка только одной нижней плоскости. Односторонний фуганок – это преимущественно механизм с ручной подачей заготовки со скоростью строгания древесины до 10 м/мин. Такие деревообрабатывающие станки обслуживает один оператор, предназначены они для работы в небольших столярных мастерских. Вначале на односторонних фуганках проходят большую плоскость, а затем строгают боковую поверхность.

Двухсторонний фуговальный станок

Совмещение операций ускоряет деревообработку в разы. Двухсторонний станок для фугования разрешает строгать одновременно основную плоскость и смежную кромку, осуществлять выборку пазов. Важный плюс такого устройства – при деревообработке точно соблюдается угол между обработанными поверхностями по всей длине бруса. Данное оборудование оснащается автоматической подачей, его может обслуживать сразу два столяра. За пару проходов такой фуговальный станок разрешает получать полностью строганное с четырех сторон изделие.

Как выбрать фуговальный станок?

При покупке деревообрабатывающего оборудования требуется учитывать все опции, которые могут пригодиться в работе. Желательно привлечь на помощь столяров со стажем, ознакомиться с отзывами. Приведем главные критерии при выборе электрического фуганка для дома:

1. Малогабаритные и маломощные станки не подходят для больших объемов работы.
2. Мощность мотора, ширину и длину строгальной поверхности лучше подбирать с запасом.
3. Дополнительные опции делают фуговальный станок более практичным и универсальным.
4. При большой загрузке лучше покупать устройство с автоматической подачей древесины.
5. Приобретая строгально-фуговальный станок, всегда проводите пробный пуск механизмов, осматривайте изоляцию и основные узлы на наличие видимых дефектов.

Ножи для фуговального станка

На строгальном оборудовании лезвия часто выходит из строя, и периодически требуют заточки.

1. По типоразмеру стандартные ножи выпускают от 200х20 мм до 810х40 мм. Учитывайте сталь, из которой сделан важнейший инструмент. Например, для ольхи или сосны подходит сплав P6M5, а для твердой древесины лучше использовать HSS 18%.
2. В столярном деле применяются фигурные и прямые ножи. Прямое лезвие обеспечивает ровный срез, фигурная кромка разрешает получать оригинальные контуры.
3. Даже профессиональный фуговальный станок с тупыми ножами не сможет нормально обработать заготовку.

Основные признаки плохой заточки режущей кромки:

1. Поверхность строганной детали неровная.
2. Материал после обработки имеет ворсистый вид.
3. Сильный перегрев двигателя.

Рейтинг фуговальных станков

Для частной мастерской сейчас желательно приобретать не простое строгальное устройство, а универсальное фуговально-рейсмусовое оборудование. Так можно сэкономить полезную площадь и немало средств на покупке дополнительных механизмов. По данной причине в наш рейтинг фуговальных станков по дереву включены преимущественно универсальные приспособления для дома:

1. Metabo HC 260 C WNB – устройство рейсмусно-строгальное, оснащено асинхронным двигателем, мощность мотора 2200 Вт, число оборотов 6500, литой алюминиевый стол. Ширина рейсмусования 260 мм, ширина фугования 260 мм. Имеется 5 скоростей подач, 2 ножа, вес 71 кг.

2. JET JPT 10b – легкое рейсмусно-строгальное оборудование для дома мощностью 1,5 кВт, число оборотов вала – 9000. Длина рейсмусового стола 305 мм, фуганочного – 965 мм, вес 34 кг.

3. DeWalt D 27300 – фуговально-рейсмусовый станок, мощность 2,2 кВт. Рекомендуемая толщина заготовок до 160 мм, ширина фугования 260 мм. Имеется 5 скоростей, вес 54 кг.

4. Einhell TC-SP 204 – работает от 220 В, скорость подачи 6 м/мин, глубина обработки 3 мм. Имеется плавная регулировка упора, ширина обработки 204 мм, мощность 1,5 кВт. Вес станка всего 27,2 кг.

5. Holzstar ADH 200 – мощность 1500 Вт, работает от 220 В. Устройство настольного типа, частота оборотов 8500. Ширина строгания 204 мм, глубина обработки 2 мм.

Фуговальный станок своими руками

Основные узлы, которые дома самостоятельно смастерить не удастся – электродвигатель и вал. Мотор подбираем с учетом своих условий и мощности будущего устройства. Вал со шкивами, корпусами для подшипников и дополнительными насадками (крепление пильного диска, конуса под патрон для сверла) можно заказать у профессионального токаря или приобрести на рынке. Любой самодельный фуговальный станок создается по готовым чертежам. Распределяем нагрузку так, чтобы оборудование получилось устойчивым.

Изготовление фуговального станка:

1. Станину варим из металлопрофиля.
2. Собираем конструкцию на ровной плоскости с использованием уровня.
3. Вал с лезвиями к основанию крепим прочно на подшипниках.
4. На конце любого вала имеется шкив для ременной передачи.
5. Фуговальные станки имеют два стола с гладкой поверхностью.
6. Передний стол должен иметь регулировку по высоте, подъемный механизм лучше смастерить с использованием резьбового соединения.
7. Двигатель подбираем от 1 кВт, для бытового использования удобнее схема подключения мотора от 220 В.
8. Обязательно выставляем шкивы вала и двигателя в одной плоскости.
9. Разницу в диаметрах шкивов вычисляем с учетом требуемого числа оборотов на валу.
10. Посадочные места для мотора делаем с учетом регулировки ремня.
11. На столе устанавливаем жесткий упор из дерева или металлической пластины для обеспечения прямолинейной подачи заготовки.

Настройка фуговального станка

Основная регулировка таких механизмов заключается в определении толщины снимаемого слоя материала. Оптимальная величина зазора между столами – 2-3 мм. При меньшей величине возникает риск деформации резака. Если зазор слишком большой, то дерево может рваться большими кусками. Нормальная величина погрешности строгания – 0,15 мм/м. Налаживать фуговальный станок для домашней мастерской лучше при помощи контрольного бруска из твердого дерева. Работы выполняют в трех местах (сечениях) вала – посредине и в 50-100 мм от края.

Установка ножей на фуговальный станок

Для заточки нужно выкрутить болты и снять лезвия. Извлечение и крепление этого инструмента производится при помощи гаечных ключей. Советы, как производится установка ножей на фуговальный станок и настройка:

1. В работе используем пару алюминиевых профилей или ровный брус.
2. Вставляем ножи в пазы и слегка зажимаем.
3. Прижимаем шаблоны струбциной к столу по краям рабочего стола над ножевым валом.
4. Приподнимаем лезвие до касания к бруску и ставим метки.
5. Удерживая нож в натянутом положении, зажимаем болты.
6. Проворачиваем вал и производим настройку следующих лезвий.
7. Снимаем шаблоны и проверяем работу фуганка при включенном двигателе.
