Дачная бытовка своими руками: пошаговая инструкция изготовления

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

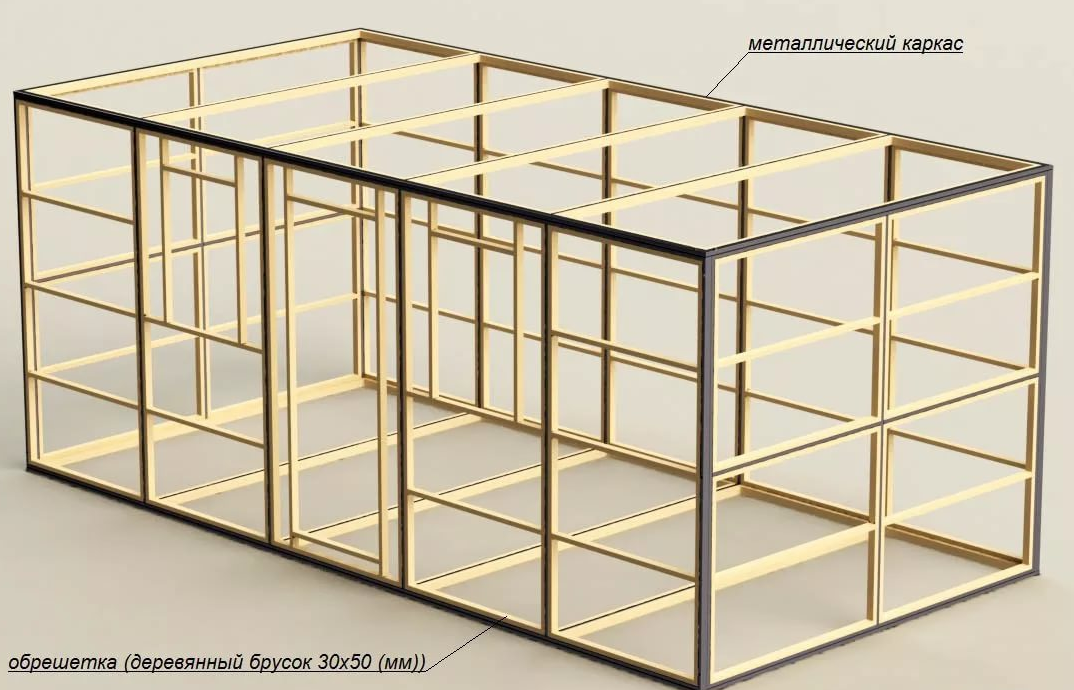

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol,  RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

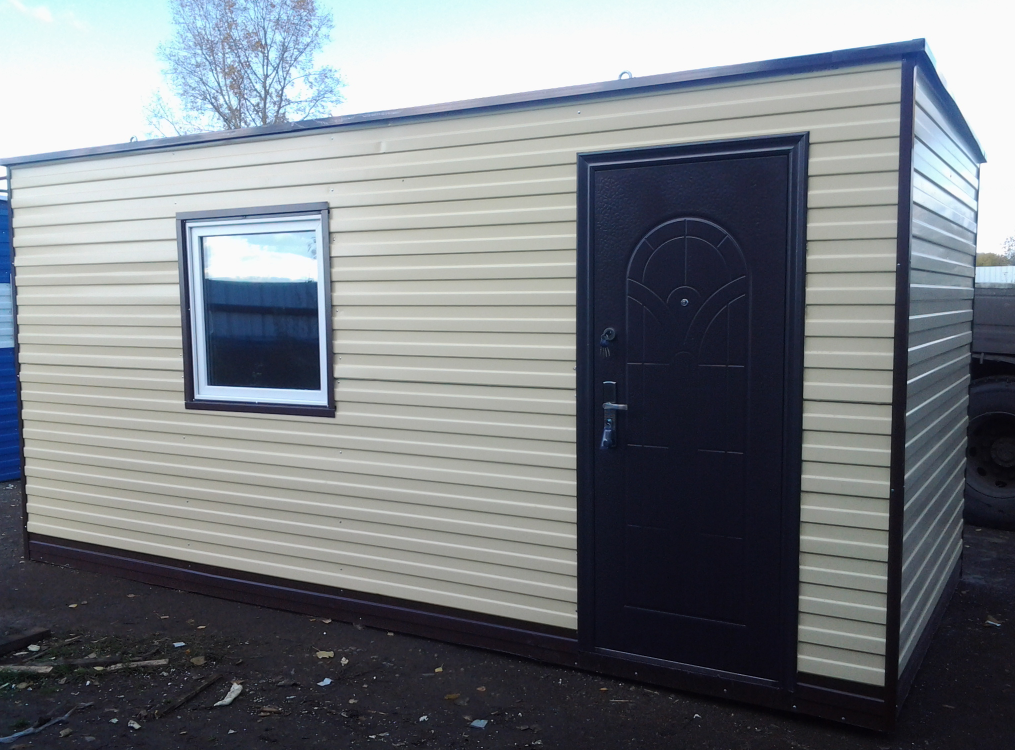

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.

Бытовка для дачи своими руками

Добрейшего времени суток вам, уважаемые исследователи мира приусадебного хозяйства! Сегодня хотелось бы обсудить с вами один важный вопрос. Скажите, где на даче вы храните рабочие инструменты и разнообразный садовый инвентарь? Только, пожалуйста, честно. Если у вас на даче есть гараж – это безусловный плюс. Молотки с пилой, а также опрыскиватель и набор секаторов могут разместиться на одной из многочисленных этажерок.

Тем, у кого нет машины или на худой конец хотя бы велосипеда, приходится нелегко. Лопату и грабли можно спрятать в дальнем углу веранды дачного домика. Или же разметить весь арсенал необходимых садовых помощников в тесном сарае, между портативным мангалом и полками для хозяйственной одежды. Конечно, в таком хаосе сложно отыскать нужный предмет с первой попытки. Но зато компактно, − возразят дачники. И просто – выдумывать ничего не нужно.

Для чего на даче нужна бытовка?

Согласитесь, на идеальном дачном участке с цветущими клумбами, бьющим из-под земли фонтаном, вымощенными натуральным камнем дорожками, рубленой баней ветхий сарайчик для инвентаря будет выглядеть несколько комично. Тем более – по соседству с солидным коттеджем или аккуратненьким кирпичным домиком. Мы изо всех сил заботимся о том, чтобы на участке царил полный порядок и гармония. Поэтому сегодня предлагаю поговорить о том, как самому построить бытовку на даче.

Бытовка, или подсобное помещение, — это небольшой домик для хранения различной садово-огородной утвари. И всего прочего, чему нет места в доме – детские игрушки, шезлонги, раскладушка, сменная одежда и обувь для дачных работ. А еще газонокосилка, удочки, раскладной столик для посиделок у костра… Да мало ли всякой всячины мы используем на даче для работы и отдыха! Вот именно эти все предметы и можно хранить в бытовке, чтобы не загромождать собственное жизненное пространство в доме.

Некоторые умельцы приспосабливают бытовую постройку под мини-гараж, а также в холодный период устанавливают в ней крольчатник или птичник, располагают ульи на зимовку. Коротко говоря, это незамысловатое строение имеет множество вариантов функционального использования, всё зависит от конкретных потребностей каждого отдельного хозяина. Независимо от того, какую деятельность вы разворачиваете на своем участке, бытовка дачная станет вашей надежной помощницей.

Вариации конструкций бытовок для дачи

В принципе, как и в любом вопросе, в отношении строительства бытовки есть два пути. Купить уже готовый промышленный вариант или же заняться хэнд-мэйдом и соорудить постройку самостоятельно. Для начала рассмотрим, какие виды дачных бытовок предлагает нам индустрия.

1. Щитовая

Самый простой, «бюджетный» вариант. Как правило, одноразовый. Довольно презентабельный внешний вид обманчив, поскольку из-за отсутствия специальных ребер жесткости постройка может деформироваться и вовсе сложиться, как карточный домик.

Дело в том, что щитовая технология подразумевает сооружение каркаса из тонкого деревянного бруса, а внешней обшивки из вагонки. Внутреннее убранство обшивается ДСП, а крыша – листами железа небольшой плотности. Как правило, щитовая бытовка не выдерживает порывы ветра и заморозков, лучше использовать этот вариант летом – например, для приготовления пищи или в качестве хозяйственного блока.

2. Каркасная

Это уже более надежный, но финансово затратный вариант. Преимущества – использование стойкого к деформациям деревянного бруса, внешняя привлекательность. Недостатки – использование минваты для утепления сушит воздух внутри домика. Также за счет плотного слоя пароизоляции уменьшается полезная площадь бытовки.

3. Брусовая

Предложение класса люкс. Отличается от своих сородичей высокой ценой. Но это вполне объяснимо, поскольку для постройки используются массивные брёвна.

Брусовая бытовка – это капитальное строение, рассчитанное не на один год эксплуатации. Имеет смысл раз потратиться на её возведение, чтобы надолго решить сразу несколько дачных проблем. Кроме функции хранения инвентаря такой симпатичный деревянный домик может выполнять роль бани. Только в этом случае о всех внутренних коммуникациях следует побеспокоиться заранее (например, о перегородках, установке печи или нагревателя для воды).

4. Контейнер

Вполне приемлемый вид дачной бытовки, который может органично вписаться в любой стиль оформления участка. Каркас изготовляется из металлического швеллера, а боковые стены – из панелей современного материала с названием на английский манер сэндвич. Плюсы контейнерной модели – надежность, долговечность, способность сохранять тепло внутри.

>Дилемма: сделать самому или купить готовую

Решив, что бытовка для дачи вам непременно нужна, вы столкнетесь с проблемой выбора. Как лучше поступить – заняться строительством самостоятельно или же сэкономить силы и время, купив уже готовое изделие? Вот уже действительно дилемма.

Здесь, как говорится, всё в ваших руках. Имеете опыт строительства, обладаете необходимыми навыками, любите мастерить – непременно попробуйте! Если же вы не отличаете шуруповерт от электролобзика или появляетесь на даче раз в неделю, то лучше не рисковать. Решив приобрести готовое строение, не забудьте о цене на транспортные расходы.

Кроме того, учтите, есть ли к вашему участку подъезд для грузовых авто. А при покупке бытовки для дачи б/у не забудьте оценить степень износа. Предварительно изучите ценовую политику на новые постройки, и исходя из этих данных судите, стоит ли вкладывать средства в приобретение. Может, есть смысл потратить немного времени и построить бытовку самостоятельно?

Планирование постройки

Несмотря на то, что бытовка – второстепенное, подсобное помещение, не стоит относиться к стройке легкомысленно. Без чертежа здесь не обойтись. С его помощью можно прикинуть, как постройка впишется в ландшафт всего участка, а также просчитать, сколько материалов необходимо для работы.

Исходя из конкретных потребностей, вы легко определите, каких размеров необходимо возвести сооружение. Будет ли это просто небольшой домик без окон для хранения дачного инвентаря, или же строение с перспективой переквалификации в ранг летней кухни.

А может, вам нужна добротная дачная бытовочка с туалетом и душем – эдакий комплекс, сочетающий комфорт и функциональность?

Как правильно выбрать место

Выбирая место для начала строительства, следует обдумать некоторые нюансы.

Во-первых, время эксплуатации и возможный перевоз в другое место. Поясню. Например, вы решили соорудить на даче легкий домик на сезон-два, а впоследствии планируете перевезти его, к примеру, в деревню к родителям. Если в ваших планах переезд, то располагайте бытовку поближе к въезду на участок.

Во-вторых, продумайте варианты эксплуатации. Бытовую постройку, предназначенную исключительно для хранения инструментов, удобно разместить примерно посередине на длинной стороне фазенды, чтобы из любого уголка к ней было возможно дойти без препятствий. В случае, когда есть перспектива перепланировки бытовки на даче в баню, смело «задвигайте» её на второй план. В самом дальнем уголке участка бытовка-дача будет на своем месте в плане пожаробезопасности.

Закладываем фундамент

Основа любой стройки – закладка фундамента. Если ваша бытовочка будет временным сооружением, снимите верхний слой плодородной почвы, утрамбуйте землю, постелите геотекстиль. Затем насыпьте слой песка, снова уплотните и установите поверх шлакоблоки в симметричном порядке, как показано на фото.

Если же ваше строение претендует на капитальность и будет стационарным, уделите больше внимания фундаменту. Его нужно выложить из кирпича, на 10 см под землей и не менее 20 см над её поверхностью. В центре фундамента необходимо вбить железную арматуру высотой не меньше метра, а все столбцы изолировать битумной мастикой.

На шлакоблоках, обернутых рубероидом, закрепляют каркас бытовки для дачи.

Сначала располагают деревянные брусья по периметру будущей постройки и обязательно по центру для укрепления конструкции.

А затем нужно соединить противоположные стороны, укладывая лаги по шлакоблокам.

Для каркаса бытовки подойдут брусья размером 1,5х1 м. Из них нужно смонтировать пол и угловые опорные стойки.

Чтобы лаги были соединены надежно, необходимо пользоваться арматурными контурами. На них нанизываются брусья. Для фиксации применяйте железные уголки и саморезы.

Каркас бытовки для дачи нужно строить максимально тщательно. Ведь от этого зависит надежность и долговечность сооружения.

Вертикальные стойки на фасадной и задней стороне должны быть разной высоты. Примерно полметра – оптимальная разница. Крыша должна быть покатой, чтобы осадки не задерживались и не портили строение.

Монтаж крыши

На основание крыши дальше монтируем стропила. Важно, чтобы эти доски были максимально прямыми и ровными, так будет в дальнейшем проще выполнять обрешетку.

Стропила укладывают через равные интервалы. Достаточно будет отступа 50-60 см. Обязательно нужно следить за прочностью креплений на балках кровельного перекрытия.

Заметьте, что деревянная крыша бытовки должна выступать за периметр всего строения. Это даст возможность на фасаде сделать козырек, а на тыльной стороне – основание под водоотвод.

Надежным покрытием для крыши может стать ондулин. Его укладывание производится предельно просто – внахлест по направлению снизу вверх. Под ондулин нужно положить облицовку из досок. Можно выбрать не толстые брусья, ведь этот материал весит не много.

В конструировании кровли не забудьте об утеплении и пароизоляции. Очень часто крышу бытовки покрывают листами шифера. Это достаточно надежный и очень популярный стройматериал.

Отделочные работы

После того, как крыша готова, можно устанавливать окна и двери.

Далее настает черед пола. Он будет двуслойным. Первый, как называют его строители, черновой, делаем из досок, плотно укладывая их параллельно друг другу.

Доски обязательно обработать специальным антисептическим средством, которое защитит дерево от вредителей и продлит срок службы настила. Поверх досок стелят пленку, прикрепляя её строительным степлером.

Затем укладывается слой гидроизоляции – минвата.

Сверху – еще один слой пленки.

И далее снова доски. Это уже получается чистовой пол.

Доски для него обязательно должны быть чистыми и сухими. Поскольку сверху пол будет вскрывать лаком или красить.

Внешняя обшивка бытовки происходит по аналогичному принципу. Стены обтягиваются пленкой для изоляции от холода.

Все стыки рекомендуется тщательно заклеить скотчем. Обшивать стены снаружи можно сайдингом, композитными панелями, деревянными досками, пластиковой имитацией. Это уже, как говорится, дело вкуса.

Чтобы дачная бытовочка выглядела максимально презентабельно, мастера советуют использовать такой практичный материал, как блок-хаус. Это строганная доска в виде сегментов полированного бруса. Смотрится очень красиво, отлично подойдет для капитального бытового помещения.

Завершающий этап – внутренние отделочные работы. Не обойтись здесь без электропроводки, можно завести внутрь водопровод и обустроить канализацию. Вентиляция и отопления – для тех, кто хочет добавить как можно больше комфорта.

Завершив ремонт, вы определитесь, как будете в дальнейшем использовать бытовку. Будет ли это просто хозяйственный склад или же уютный домик.

Фото подборка

Видео — каркасная бытовка своими руками

Дачная бытовка из дерева своими руками

Когда вы только начинаете заниматься благоустройством своего загородного участка и строительством домика в том числе, то вам просто необходима будет бытовка. Это постройка, в которую временно можно складывать весь рабочий инвентарь. Также бытовка очень удобна для временного проживания, пока строится домик. Если захотеть, то приложив немного усилий, можно соорудить конструкцию самостоятельно.

Дачный участок, это то место, где желательно все делать своими руками. Ведь появляется прекрасная возможность попробовать себя в строительных и дизайнерских делах. Какие только шедевры люди не создают у себя на территории, вплоть до архитектурных изделий из гранита.

Возводим бытовку на даче

Бытовку необязательно сносить после окончания строительства дачи, она может выполнять те же свои функции в качестве гостевого домика или летней кухни. На даче оформление кухни имеет свои особенности и желательно, чтобы место приготовления пищи находилось не в доме. Только нужно продумать место, где бытовка гармонично впишется, и не будет мешаться после возведения домика. Универсальным вариантом будет разборная конструкция из дерева на каркасе из бруса. Ленточный фундамент заменяем устройством подушки. Если вы уже точно знаете, какого размера у вас будет постройка, то по углам выкапываются ямы размером 500x500x500, засыпаются щебнем и песком.

Для бытовки длинной более трех метров необходимы будут промежуточные подушки. Сшиваем короб 400×400 мм из досок шириной в 15 мм – это будет опалубка. Над каждой подушкой, ровно по водяному уровню заливается фундамент. По всему периметру основания укладывается рубероид на бетонные квадраты, а сверху него брус.  Теперь нужно проверить по диагонали правильность прямоугольника и закрепить брус уголком или скобами, к бетонному основанию – анкерными болтами.

Для установки вертикальных стоек и брусьев верхней обвязки нам понадобятся:

• металлические пластины;
• усиленные уголки.

Заключительный этап постройки

Придаем жесткость конструкции брусом, который установлен по диагонали,  по всем канонам фахверкового строения. Затем делается обрешетка из досок для основания крыши. Для каркаса идеально подойдет по цене и качеству лист OSB, он влагостоек, прочен и экологически безвреден. Изнутри брус заполняется минеральной ватой, затем OSB . Оделяется вата от листов обшивки полиэтиленовой пленкой, прикрепленной степлером. Таким же образом обшивается крыша постройки, на которую в дальнейшем укладывается мягкая кровля или шифер.

Не забудьте сделать вентиляционное отверстие – окно или дверной проем. Внутри бытовка облагораживается вагонкой, снаружи подойдет сайдинг или профлист. Электропроводка, если она есть прячется под обшивку.

как построить самостоятельно, технология строительства

Когда участок уже куплен, а коттедж ещё только предстоит построить, его будущим владельцам просто необходимо подсобное помещение. Бытовка своими руками приобретается или возводится в качестве временного жилья или даже как бюджетный вариант дачного домика. Впоследствии она может быть использована для хранения садового инвентаря, мангала и мебели из беседки. Здесь же можно поместить одежду и обувь для работы в саду или даже велосипед, игрушки и прочие предметы, которые используются во время нахождения на природе. В зависимости от того, какие коммуникации будут использованы в бытовке, она может выполнять функции санузла, душевой, бани или хозяйственного блока.

Для дачных участков часто предлагают следующие варианты конструкций бытовок.

Щитовая технология постройки

Такого вида сооружения считаются самыми недорогими. Но даже небольшая стоимость этой постройки ставится под вопрос недолговечностью изделия из щитов. Обычно основание такого сооружения (каркас) выполняется из бруса, наружная обшивка – из вагонки. Роль внутренней облицовки играет МДФ или ДСП. В качестве утеплителя используется стекловата или пенопласт. Для чернового пола применяется необрезная доска, а для чистового – недорогой плитный материал. Для одно- или двускатной крыши сооружения часто выбирают железную кровлю небольшой толщины. Такое сооружение часто деформируется из-за отсутствия ребер жесткости, рулонный утеплитель может осесть, что приводит к промерзанию постройки. Использовать такую бытовку можно в теплый сезон одного года.

Щитовая бытовка имеет достаточно презентабельный внешний вид, жаль, что сохранит она его ненадолго: из-за отсутствия ребер жесткости она может деформироваться

Каркасные сооружения

Эти сооружения выгоднее щитовых по качеству, но существенно дороже. Наиболее дешевым вариантом является бытовка с минимальным числом окон и отсутствием перегородок. Брус, который использован в качестве каркаса сооружения, имеет размер примерно 10х10см, благодаря чему деформации ему не страшны. Для внутренней облицовки используется вагонка. Фанера и ДВП, благодаря собственной гигроскопичности, – не лучший вариант. Присутствие пароизоляции (например, пергамина) и минеральной ваты в качестве утеплителя делает домик внутри сухим. Имитация бруса в качестве обшивки обеспечивает строению внешнюю привлекательность. Пол и потолок делают двойным. Минус в том, что внутреннее пространство каркасной бытовки будет меньше, чем у щитовой.

Каркасная бытовка гораздо прочнее щитовой, потому что при её строительстве использован более прочный брус, применяемые пароизоляция и минеральная вата делают сооружение сухим

Брусовые и бревенчатые бытовки

Среди прочих предложений на рынке эти бытовки отличаются относительно высокой ценой. Если бытовка точно останется на даче и станет баней, то изделия из бревен или бруса – хороший вариант. Следует только сразу же брать именно баню со всеми необходимыми перегородками, а комплектующие (водонагреватель, печь и т.д.) закупить позже. Для постройки брусовой бытовки рекомендуется сечение бруса не менее 100х150мм (диаметр бревна соответственно рекомендуется в этом же диапазоне). Постройка должна быть тщательно прошпаклевана. В качестве облицовочного материала для дверей и перегородок часто используют вагонку, но если делать бревенчатую конструкцию то можно и обойтись.

Бытовка из бруса или бревен стоит значительно дороже других, но она теплее, надежнее и прочнее, хотя возводить такое сооружение имеет смысл только, когда точно известно, что оно будет эксплуатироваться и в дальнейшем

Бытовка-контейнер

Исключительно для целей временной эксплуатации применяется контейнер – бытовка с каркасом из металлического швеллера, стены которой изготовлены из сэндвич панелей. Эту надежную, долговечную и теплую конструкцию очень сложно интегрировать в ландшафт участка.

Ещё одним вариантом приобретения бытовки является покупка уже бывшего в употреблении строения. Прежде чем на неё решиться, тщательно осмотрите сооружение: степень износа имеет значение. Узнайте об актуальных ценах на новые бытовки того же вида, ценах на аренду крана для перевозки сооружения. Ведь транспортные расходы тоже следует прибавить к стоимости самого домика. Оцените возможность подъезда к месту нахождения сооружения, узнайте, нет ли ограничений на въезд строительной техники в поселок. И подумайте, не проще ли изготовить бытовку своими руками.

Бытовка-контейнер обладает большим количеством достоинств. Такое сооружение целесообразно купить, чтобы жить в нем во время возведения основного дома, а потом продать. В общий дизайн дачи, где все, как правило, сделано из дерева, такое сооружение не впишется

Несмотря на достаточную простоту возводимой конструкции, чертеж бытовки всё-таки нужен. Он поможет аккуратно «вписать» бытовку в уже существующее пространство участка, сориентирует строителя на местности. Предусмотрительность не будет излишней. Это особенно важно, если бытовку предстоит эксплуатировать в дальнейшем в качестве бани или гостевого домика. Чертеж даст возможность наглядно представить, как построить бытовку своими руками: поможет произвести правильный расчет потребности в материале и инструментах.

Выбор оптимального места

Место расположения бытовки на участке определяется в зависимости от того, как владелец хочет ею распорядиться впоследствии. Необходимо сразу же определиться будет ли бытовка оставаться на участке или её придётся продать, как только потребность в ней минует. Если ни сарай для инструментов, ни баня, ни гостевой домик хозяевам участка не нужны, то бытовка может быть отправлена на другой объект или попросту продана. Тогда располагать сооружение следует так, чтобы с проезжей части её легче было бы зацепить краном.

В противном случае необходимо будет разбирать постройку, что всегда нежелательно. Если бытовка будет эксплуатироваться в качестве хозяйственного блока, то поместить её рекомендуется в средней части длинной стороны участка. Переоборудованная под баню, бытовка должна находиться в дальнем конце участка, поскольку в отношении такой постройки необходимо соблюдать нормы пожарной безопасности.

Сооружение фундамента конструкции

Строительство бытовки, выполняемое своими руками, начинается с устройства фундамента. Бытовка не считается тяжеловесным сооружением, поэтому обычно для её возведения используют столбчатый фундамент. Если бытовка в дальнейшем будет снесена, разобрать такой фундамент будет не сложно. Для временного сооружения лучше выбрать шлакоблоки – они и дешевле, а в случае чего их легко изготовить и самому.

Итак, первым делом с поверхности земли на месте размещения шлакоблоков нужно снять плодородный слой, землю хорошенько утрамбовать и застелить геотекстилем, после чего засыпать песком и снова утрамбовать. На подготовленную основу устанавливаем шлакоблоки, расположив их по углам и через каждый 1,5 метра. Шлакоблоки необходимо гидроизолировать при помощи рубероида или битумной мастики, после чего анкерным методом закрепляется деревянный каркас постройки.

Фундамент для временного сооружения делается проще, чем для капитального: его можно легко разобрать, если бытовку придётся демонтировать

Планируя делать постоянную бытовку, мастер должен уделить фундаменту больше внимания. В этом случае снимается плодородный слой со всей поверхности, застилается геотекстиль и песок в 5 см, который тщательно трамбуют. Под столбы фундамента нужно вырыть ямы в 50 см глубиной по углам и каждые 1,5 м периметра. Впрочем, столбы можно поставить и чаще. Ямы обязательно устилаем геотекстилем и засыпаем в них на 40 см хорошо утрамбованного песка.

Фундамент лучше делать из кирпичей, а высотой он должен быть в 30 см (10 см до поверхности земли и 20 – выше). В центральную часть фундамента будет вбиваться арматура не менее метра высотой. Она нужна для фиксации лаг. Поэтому оставляем пустой участок в центре, который, после размещения прутов, заливаем бетоном. Не забываем про гидроизоляцию столбов битумной мастикой или рубероидом. Контролируем уровнем единую высоту столбцов.

Создаём каркас помещений и крыши

Когда вопрос строительства фундамента уже не стоит, приступаем к возведению самого сооружения. Формируем основу постройки: лаги размещаем по периметру и тщательно фиксируем. После этого укладываем поперечные и, наконец, продольные лаги. На каркас бытовки расходуем брус 150х100 мм, из которого монтируем пол и опорные стойки по углам. Надежное соединение обеспечивают выпилы в лагах, при которых брусья вставляются один в другой и фиксируются саморезами. Лаги нанизываются на арматурные контуры. Для фиксации вертикальных и прикрепленных к ним лаг используются уголки и саморезы.

Каркас сооружения необходимо строить максимально тщательно, потому что от него зависит качество сооружения в целом и его долговечность

Каркас помещений готов, теперь можно сделать каркас крыши. Для односкатной крыши нужны бруски 50х100мм. В выпилы несущих брусков будут вставляться стропила. Фиксация происходит при помощи саморезов. За периметр самой бытовки стропила должны выходить на 30см. В качестве покрытия выбираем ондулин, как не требующий особых строительных навыков. Общая конструкция крыши обязательно содержит гидро- и пароизоляцию и утеплитель.

На стропила укладывают обрешетку из досок или деревянных брусков, поскольку ондулин – легкий материал. Листы ондулина монтируем внахлест снизу вверх при помощи специальных креплений, которые входят в комплект. Теперь можно устанавливать двери и окна.

Выполнение отделочных работ

Ну вот, основа бытовки уже создана и страшный вопрос, как самостоятельно сделать бытовку оказался н

Как построить каркасную бытовку 6х3 своими руками: Чертежи и материалы — Пошаговая инструкция и щитовое строительство

При строительстве большого дома либо коттеджа вам обязательно потребуется временное жилище, т.е., то место, где будут жить люди, занимающиеся строительством.

И достаточно важно, чтобы строение данного временного помещения не отнимало много времени. Используемые расходные строительные материалы должны быть подручными и иметь минимальную стоимость.

Каркасная бытовка своими руками может стать отличным вариантом временного дома, поэтому поговорим как построить каркасно- щитовую бытовку. И если вы сделаете бытовку очень хорошо и качественно, то после завершения проекта строительных работ можно будет оставить ее в качестве хозяйственного помещения, бытовки, в котором в будущем вы сможете хранить велосипеды, строительный и садовый инвентарь, игрушки, старую одежду и прочее. Также данное помещение можно переоборудовать под душевую, или например, столярную мастерскую.

Бытовки каркасные дачные также можно возводить даже из старых и бывших в употреблении строительных материалов.

Каркасное строительство бытовки

На сегодняшний день существует несколько видов бытовок в зависимости от выбранного строительного материала. Одним из более выгодных вариантов является каркасная бытовка. Главным элементом выступает деревянный каркас из бруса 50х50 мм, который отвечает за устойчивое положение всей конструкции, и повышает противостояние большим внешним нагрузкам. Такой каркас определяет в будущем контуры всего строения.

С внутренней стороны каркасной бытовки все стены отделывают фанерой, листами ДВП или обыкновенной вагонкой, наружная часть стен отделывается с помощью вагонки. В зависимости от используемого строительного материала для отделки стен бытовки и будет варьироваться ее стоимость. Следует учесть и тот факт, что фанера или листы ДВП являются не совсем практичными строительными материалами. Например, во время усадки стен, выполненные из данного материала, они могут просто деформироваться, а в будущем при использовании, впитав в себя огромное количество влаги, строительные материалы потеряют свою первоначальную форму.

Идеальным вариантом будет выбор вагонки, которая является самым дорогим и качественным строительным материалом из выше перечисленных.

Данная бытовка предполагает строительство двойного пола и потолка. Невидимые ряды будут выполняться из черновых досок, а облицовочный ряд выполняется с применением струганной доски. Все свободные пространства, полученные у стен, пола либо потолка необходимо заполнить гидроизоляцией, которая будет нужна для предотвращения проникновения влаги и сырости во внутреннее помещение.

Хорошим материалом для гидроизоляции послужит целлофановая пленка либо пергамин, а в качестве утеплительного материала можно применять минеральную вату, которая отличается отличной тепло- и звукоизоляцией.

Каркасная бытовка стандартного типа выполняется без применения внутренних перегородок, в данной бытовке должно находиться маленькое количество окон и дверей.

При таком бюджетном варианте данная бытовка обойдется вам примерно в два раза дороже, чем каркасно-щитовая бытовка, но качество ее будет гораздо выше и надежнее, потому что каркасная бытовка получается намного прочнее за счет прочного бруса, пароизоляции и других строительных материалов, применяемых в работе.

Необходимые строительные материалы и инструменты для установки бытовки

Бытовка своими руками выполняется только с применением необходимых для работы строительных материалов, а также инструментов.

Ниже рассмотрим список необходимых материалов:

• Для строения временного фундамента необходимы шлакоблоки;
• Песок и геотекстиль;
• Рубероид либо битумная мастика;
• Деревянные бруски и лаги;
• Силикатный кирпич;
• Различная арматура, уголки, саморезы;
• Бетон;
• Для покрытия крыши ондулин;
• Минеральная вата и антисептик;
• Вагонка, деревянные доски, бруски разных размеров.

Также необходимо приготовить инструменты, которые вам обязательно понадобятся при строительстве бытовки: шуруповерт, лопата, молоток, дрель и другие.

Каркасная бытовка своими руками пошаговая инструкция

Каркасная бытовка своими руками строится, как правило, по предварительному чертежу, несмотря на простоту здания. Хорошо, если вы заранее спланируете так, чтобы бытовка идеально вписывалась на ваш дачный участок и имела в будущем полное право остаться на нем не только на определенное время, а стать частью других сооружений и конструкций.

Например, использовать данное помещение в будущем как гостевой домик.

Строительство быстровозводимых бытовок можно выполнять самостоятельно, главное знать, как это выполнить, и точно следовать четкой последовательности выполнения хода работы.

Первое, что необходимо сделать – это выбрать правильное место.

При выборе места для каркасной бытовки следует учитывать дальнейшие планы на данную конструкцию. Вопрос временного либо постоянного пребывания каркасной бытовки на вашем участке необходимо решить еще до момента начала строительства, чтобы заранее подобрать для нее строительные материалы. За ненадобностью данное сооружение потом можно будет разобрать, но можно его в будущем использовать как складское помещение.

Дальнейшее использование строения определит его месторасположение на дачном участке. Например, при переделке бытовки под баню ее нужно размещать в конце участка; при переделке в подсобный блок ее размещают в середине участка и пр.

Вторым этапом является возведение фундамента:

Все строительство начинается с возведения

Временный столбчатый фундамент

фундамента для каркасной бытовки.

Так как данное сооружение не является тяжелым, то для него будет достаточно обыкновенного столбчатого фундамента.

Если бытовка временного назначения, для легкой разборки в будущем, фундамент делают из шлакоблоков, которые отлично разбираются и отличаются незначительной стоимостью.

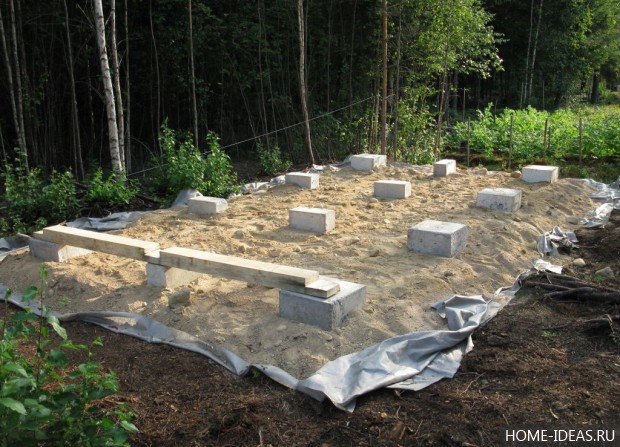

Временный фундамент из шлакоблока

Для установки шлакоблоков нужно с земли убрать грунт, после утрамбовать землю и застелить ее специальным геотекстилем, потом засыпать все песком и снова хорошо утрамбовать.

На сделанную основу укладываются шлакоблоки.

Их необходимо расположить в каждом углу и с промежутками между ними в 1,5 метра.

Шлакоблоки необходимо гидроизолировать рубероидом либо битумной мастикой и закрепить специальным деревянным каркасом.

Чертежи, материалы

Третьим этапом возводят каркас стен и установку крыши.

Возведение стен и крыши

Для начала сооружают основу, применяя лаги по периметру всего сооружения. Лаги укладываются поперек и вдоль.

Из бруса 150х100 мм устанавливается пол и стойки опоры, расположенные по всем углам.

Для обеспечения надежности соединения, на всех лагах необходимо сделать специальные выпилы (узлы конструкции), в которые будут вставляться деревянные брусья.

Конструкцию фиксируют с помощью саморезов.

После каркаса конструкции создается каркас крыши бытовки. В несущие бруски нужно вставить стропилы, зафиксировать их саморезами.

В качестве финишного покрытия для крыши используют ондулин, при работе с которым не нужно опыта работы либо каких-то специальных навыков. В конструкции крыши  должны находиться утеплитель, гидроизоляционный слой и пароизоляция.

Финишным этапом принято считать отделку бытовки. Сначала выстилается черновой пол с использованием гидроизоляционного материала и минеральной ваты для утеплительного слоя. После выстилается чистовой пол. Далее начинается финишная отделка стен внутри и снаружи, с использованием вагонки.

На этом строительство бытовки своими руками завершено. А оставлять или демонтировать ее после завершения основного строительства – это уже ваше решение.

Дачные бытовки: пошаговая инструкция изготовления

Каждый владелец земельного участка стремится обустроить его в соответствии со своими предпочтениями. На период строительства для комфортного размещения семьи или бригады рабочих послужит бытовка. Особый тип временного жилья может представлять собой мини-дом с комфортными условиями. В статье речь пойдет о том, как сделать дачную бытовку своими руками.

Содержание:

1. Назначение дачных бытовок
2. Бытовки дачные домики
3. Возведение бытовки своими руками
4. Полезные советы при строительстве дачной бытовки
5. Дачные бытовки повышенного комфорта





Назначение дачных бытовок



Простое с виду сооружение несет в себе большую функциональность. Ее наличие на участке обуславливается многими факторами:

• утепленная бытовка прекрасно подойдет в качестве основного жилья на дачном участке. Если в ней оборудованы и коммуникации, то вполне возможно проживать и круглогодично;



Бытовка распашонка дачная

• пока идет строительство, бытовку можно обустроить под кратковременное проживание;
• часто используют ее в качестве подсобного помещения, хранилища садового инвентаря, мини-склада для очень «нужных» вещей;
• строение можно обустроить под летнюю кухню, сарай для разведения домашней птицы, мастерской или бани.





Бытовки дачные домики



• На рынке представлен огромный выбор готовых бытовок. Производители предлагают дополнительно их оборудовать под настоящие и будущие потребности клиента. На участок могут доставляться как в сборном, так и разборном виде.
• Стандартная ширина деревянных дачных бытовок составляет 2,3 м, высота – 2,5 м, что касается длины, то она бывает 5, 6, 7 м. Максимальные габариты некапитального строения равняются 3х12 м.
• Прочность металлических построек, как и экологическая чистота дерева не оставляет сомнений, поэтому выбор материала остается лишь за потребителем. К преимуществам металла следует добавить возможность изготовления 2-х и даже 3-х этажных строений.
• По индивидуальным заказам производятся дачные бытовки с верандами, оснащением системой отопления, кондиционером или иным оборудованием. Предлагается установка сопутствующих элементов: розеток, сантехники с возможностью подключения к различным коммуникациям. Внутренне помещение планируется с перегородками, которые располагаются в стандартном варианте или в соответствии с пожеланием заказчика. Нередко в продаже можно встретить и двухэтажные дачные бытовки.





Возведение бытовки своими руками



Строительство некапитального жилья вполне выполнимо собственными силами. Работы могут занять от недели до месяца, такой временной промежуток зависит от используемого материала, сложности проекта и, конечно, навыка.

• Если планируется эксплуатация бытовки на короткий срок, то данный факт позволит значительно сэкономить на внутреннем обустройстве помещения. Можно отказаться от внутренних перегородок, установить минимум розеток, использовать более дешевые материалы для обшивки и т. д. Если же строение планируется эксплуатировать долгое время, то рекомендуется выбирать проект дачной бытовки с душем и туалетом.



Планировка бытовки дачной фото

• Перед стройкой следует продумать немало важных моментов, даже с условием временного проживания.
• Фундамент необходим в любом случае. Обычно применяется основа из столбов, которые располагают по углам и длинным сторонам строения. Расстояние между ними не должно превышать 2,5 м.
• Гравийная подушка, обустроенная перед закладкой столбов, послужит препятствием для пробивающихся деревьев и растений.
• Участок под строительство выбирается на возвышенности, что предотвратит подтопление талыми и дождевыми водами. Если данное условие невыполнимо по ряду причин, то в обязательном порядке обустраиваются ливневые стоки.
• Оконные и дверные проемы размещаются с одной стороны или на смежных стенах с выходом на юг или восток.
• Если установить бытовку недалеко от линии электропередач, то можно будет значительно сократить затраты на прокладке воздушной электропроводки.





Материал для изготовления дачной бытовки



Материалы для мобильной конструкции подбираются в зависимости от области применения строения, финансовых возможностей.

• Фундамент. При строительстве предпочтение отдается столбчатому или свайному фундаменту. Чем дальше друг от друга столбы (сваи), тем надежней должен быть ростверк. Проводить трудоемкие и дорогостоящие работы по обустройству капитального основания не имеет смысла.
• Каркас. Основу любого строения составляет каркас, изготавливаемый из металла или дерева. Из швеллера и металлических уголков производятся бытовки полностью готовых к эксплуатации. Деревянный каркас подразумевает как сборную, так и стационарную конструкцию.
• Внешняя отделка. Обшивка производится посредством профильных листов, сайдингом, вагонкой, блок-хаусом и т. д.
• Утепление. Теплоизоляции уделяется особое внимание. Для утепления дачной бытовки используются пенопласт, стекловата, швы заделываются пеной. Полы также прокладываются тепло- и гидроизоляционными материалами.
• Внутренняя отделка. Помещение обшивается оргалитом, вагонкой, панелями из МДФ или ПВХ. При временной эксплуатации стены обиваются обрезными досками.

• Двери. На дверные проемы устанавливаются железные, пластиковые деревянные изделия. При обустройстве проемов особое внимание уделяется их укреплению. В связи с подвижками почвы, не капитальностью мини-домика горизонтальные и вертикальные балки могут перекоситься и затруднить открывание/закрывание дверного полотна.
• Окна. Здесь есть всего два материала для изготовления рам – дерево и пластик. Для защиты окон от злоумышленников и вандалов можно установить металлические ставни. В последнее время популярностью у застройщиков пользуются рольставни.
• Крыша. Зачастую кровля для данного строения имеет один скат, реже обустраивается двускатная крыша. Уклон не должен быть менее 20°, это позволит не скапливаться на поверхности снежным массам, дождевым водам. В качестве покрытия выбирается профилированный лист или шифер.
• Планировка. Дачная бытовка может быть двухкомнатной или не содержать каких-либо перегородок. Бытовки бывают с пристроенной верандой, душем, туалетом и т. д. Планировка и наличие различных благоустройств зависит от желания и финансовых возможностей застройщика.





Этапы строительства дачной бытовки своими руками



На основе общих сведений касательно выбора материала составляет примерная смета расходов. Более точный расчет осуществляется с помощью плана-чертежа будущей постройки.



Основание для каркаса

• Под фундамент расчищается площадка от мусора, корней растений и т. д. Выемка грунта производится глубиной 15-20 см чуть больше периметра постройки. На дно насыпается песок слоем в 10 см, увлажняется и тщательно трамбуется.
• Столбы из кирпича на цементном растворе выкладываются высотой 20-30 см. Для этих целей прекрасно подойдут бетонные блоки. Их располагают по углам бытовки, дополнительно упрочнить основание помогут столбы, установленные посередине длинной стороны строения.

• Площадка вокруг столбов засыпается щебнем крупной фракции. Защитить подполовое пространство от гнездования грызунов или другой живности поможет, добавленная в гравий известь.
• Если участок, на котором проводится строительство, имеет уклон, тогда высоту столбиков необходимо варьировать, то есть устанавливать разной высоты.



Нижняя обвязка

• В качестве ростверка выступает швеллер. Его фиксация может осуществляться посредством анкерных болтов в заранее просверленные отверстия в металле и опорах.
• Если на столбы (сваи) укладываются деревянные брусья, толщина которых должна составлять не менее 100х50 мм, то оголовки покрываются 2-мя слоями рубероида или промазываются битумной мастикой. Дерево обрабатывается пропитками, защищающими от гниения, повреждений насекомыми.



Сборка каркаса

• По углам выставляются вертикальные брусья сечением 40х40 мм или 50х50 мм. Брусья, образующие стену с входной дверью должны быть выше задних на 15-20 см, в зависимости от планируемого уклона кровли.

• Сверху производится верхняя обвязка. Крепеж деревянных деталей выполняется гвоздями, саморезами или с помощью металлических уголков.
• Расстояние между вертикалями, как правило, составляет 60 см. Отсчет следует вести от угла строения до окон, от окон до дверных проемов. Сразу же выставляются горизонтальные перемычки, которые послужат опорами для стеклопакетов и дверной коробки.
• Поперечные бруски, служащие для укрепления каркаса, располагают посередине длины стены. Если планируется монтаж гипсокартона, то поперечины устанавливаются под размеры листа.



Пол

• По короткой стене на нижнюю обвязку кладутся лаги, здесь можно использовать пиломатериал с сечением 100х50 мм. Для этого в нижних брусьях вырезаются пазы по ширине лаги глубиной 25 мм, таким же образом выбираются пазы и с торцов опор.
• Лаги могут устанавливаться и в виде распорок между брусьями нижней обвязки. В этом случае фиксация производится металлическими уголками и саморезами. Поверх них плотно друг к другу прибиваются обрезные доски, можно уложить и листовой материал – плиты ДСП или ДВП.
• Затем опять устанавливаются лаги, которые можно расположить как вдоль, так и поперек стен. Шаг между опорами пола выбирается согласно напольному покрытию, но он не должен быть менее 50 см. Между ними укладывается слой гидроизоляционного материала и слой утеплителя.
• Далее, настилается напольное покрытие. Если используется линолеум, то на лаги фиксируется деревянная плита или гипсокартонные листы.



Крыша, потолок

• На верхней обвязке обустраивается стропильная система, шаг которой составляет 600-800 мм. Поперечные бруски монтируются на расстоянии 500 мм. Такая конструкция обрешетки подойдет под покрытие из профилированного листа и шифера.

• С внутренней стороны в полученные ячейки укладывается гидроизоляция и утеплитель. Закрывается пирог листами фанеры, ДВП, ДСП, можно использовать и гипсокартон.



Стены

• С наружной стороны поверхности обшиваются вагонкой, сайдингом, профлистами, стекломагниевыми листами.
• Обшивку можно произвести горизонтально расположенными досками. Их монтаж начинается с самой нижней точки, следующий ряд располагается с небольшим заступом на предыдущую доску. Такое метод увеличит расход пиломатериала, но при этом обеспечит защиту от проникновения ветра и дождевых капель.
• Нелишним будет напомнить, что все деревянные составляющие строения заранее обрабатываются пропитывающими средствами. Препараты защитят поверхности от воздействия агрессивных сред, чем значительно продлят срок их эксплуатации.

• Изнутри стены можно обшивать теми материалами, которые использовались для наружных работ. Между наружными и внутренними стенами при необходимости прокладывается плиты утеплителя.
• Если дачная бытовка оборудована туалетом или душем, то стены желательно закрыть пластиковыми панелями.





Полезные советы при строительстве дачной бытовки



• Проводка проводится в металлических или пластиковых рукавах;
• заранее просчитывается расположение электрических приборов (светильников, розеток, выключателей, кондиционера и т. д.), а также душа и прочей сантехники;
• в местах крепления на стену тяжелых предметов необходимо установить дополнительную поперечину, на которую в принципе и будет осуществляться их фиксация;
• для обустройства зоны санузла применяются только влагоустойчивые материалы. Отличным вариантом послужат портативные биотуалеты;
• на крыше можно установить бак, с которого будет поступать вода в душ, краны и т. д. Для эксплуатации бытовки в зимний период устанавливается бойлер;
• в качестве утеплителя используют: сыпучие материалы, минеральная вата, листы пенополистирола, стекловата.
• для обогрева помещения используются печи и обогреватели, работающие на твердом и жидком топливе, газе, а также электрические приборы. Следует помнить, что эффективность обогрева достигается вкупе с грамотно и качественно утепленными конструктивными элементами (пол, стены, крыша).





Дачные бытовки повышенного комфорта



• Бытовки, имеющие 2 этажа, отличаются повышенным комфортом для проживания. Это, конечно, обуславливается увеличенной площадью. Пространство позволяет разместить санузел и душевую кабину, кухонную зону, выделить место для отдыха.
• Подъем на 2-ой этаж осуществляется посредством приставной лестницы, из-за мобильности конструкции обустройство лестницы внутри бытовки не предусматривается.
• При выборе такого строения выбирается более прочный фундамент. Здесь формируется ленточный тип основы, прекрасно подойдет и свайно-набивной фундамент.



В любом случае, есть ли желание купить готовую дачную бытовку или построить ее собственными руками, главное, грамотно подобрать материал и произвести планировку в зависимости от ее предназначения.

Бытовка-хозблок на даче своими руками: чертежи, как построить

Содержание

1. Смысл бытовки
2. Строить или ставить?
3. Что строить?
4. Как строить?
5. Строим каркасную бытовку
6. Вагончики
7. А потом?

Обзаведясь дачным участком, первое, за что следует взяться – бытовка своими руками. Почему бытовка и почему своими? Потому, что полное обустройство дачи займет не один день и даже не один сезон, а ночевать и прятаться от дождя в машине так долго никто не вытерпит. Палатка тоже не выход: где мыться и готовить пищу в непогоду? А своими – потому, что цены на готовые дачные бытовки никак не малы и их долговечность зачастую не превышает 5-6 месяцев. В то же время в небольшом помещении для временного краткосрочного пребывания и хозяйственных нужд (что и есть бытовка) нет ничего такого, чего не смог бы сделать самостоятельно человек, совершенно не имеющий строительного опыта. В процессе же постройки оный приобретается, что пригодится при строительстве дома, бани и прочего, что необходимо для полноценного отдыха на даче. И правильно построенная бытовка потом долго еще прослужит, будучи весьма полезна на хозяйстве.

Бытовки иногда называют времянками, подразумевая, что по миновании надобности они убираются. Это представление сложилось под влиянием людей, занятых на выездных работах, особенно строителей. Там, действительно, по завершении объекта все временные вагончики разбираются или увозятся. Те же строители и додумались первыми построить бытовку на даче. Во времена хрущевского дачного бума их тоже наделяли землей, они и взялись на скорую руку строить что-то вроде своих раздевалок, обогревалок, прорабских и т.п. В то время стройматериалов для простых граждан в широкой продаже не было, и постройка хорошего дачного дома могла затянуться на годы при полном умении и горячем желании счастливого новообладателя участка.

Поскольку пользоваться бытовкой предполагалось долгое время, в народе скоро сложились конструкции недорогие, требующие малого количества материалов, но удобные и долговечные. Ломать их потом жалко было, и в бытовках уже изначально стали размещать хозблок на даче типа 3 в 1: спальню-убежище, кладовую/склад, туалет с душем. В таком виде дачная бытовка дожила до наших дней, только внешне облагородилась, см. рис: стройматериалы стали доступнее, а запросы по эстетике и качеству жизни выше.

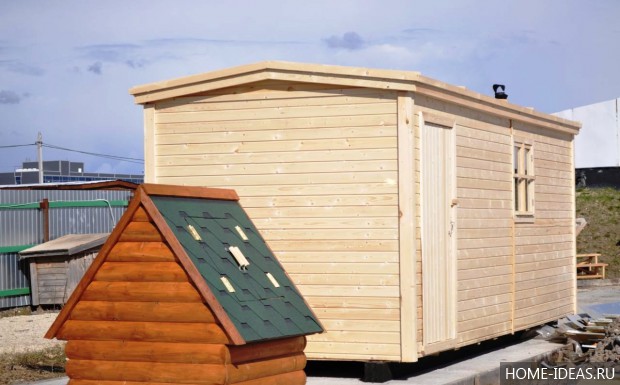

Современная дачная бытовка

Смысл бытовки

Пионерам-бытовочникам прошлого нередко все-таки приходилось разбирать свои творения ввиду того же дефицита материалов, если их на дом не хватало. Но современный дачник сразу строит свою бытовку надолго. Теперешняя дачная бытовка предназначена выполнять следующие функции:

• Жилую, на время обустройства участка. В дальнейшем комната-убежище переоборудуется в баню, склад готовой продукции, перепелятник-крольчатник, подсобку при теплице и т.п.
• Хозяйственную – как сарай для хозимущества и садово-огородного инвентаря.
• Санитарно-гигиеническую как раздевалка, санузел, кладовка для рабочей одежды и обуви, летняя кухня.
• Эстетическую – с целью убрать все неприглядные стороны дачной жизни с глаз долой.

Зонирование дачного участка с бытовкой

Смысл такого подхода во-первых, в том, что изменились сами понятия о предназначении дачи. Теперешний дачник обязательно желает иметь на участке зону отдыха с беседкой/перголой, декоративным прудом или бассейном, цветником, качелями, альпинарием, барбекю и пр., даже если дача товарная и семья живет на доход с нее. Поэтому бытовку с хозблоком и теплицу/парник размещают на задворках, а зону отдыха обустраивают перед красивым дачным домом, см. рис. справа. Робу с бахилами оставляют, где работали; отдыхать или принимать гостей идут по мощеной дорожке уже в чистом, не таская на себе комья земли с грядок.

Во-вторых, дачный домик по сути спальня и гостиная. В жару в нем хочется прохлады, но, чтобы кондиционер (который за зиму могут просто украсть) не разорил бюджет, требуется дорогое и сложное капитальное строение с малыми теплопотерями и плотно закрытые окна/двери. Но кому охота сидеть взаперти на даче и следить, чтобы вся компания не оставляла за собой дверь нараспашку? Что это за отдых будет? Проще поставить на окна жалюзи или навесить маркизы – и пусть себе помещение проветривается.

Кухня, душ и туалет в доме в таком случае уюта и комфорта не добавят. Хозяйке готовить тоже приятнее будет на свежем воздухе, а не в духоте; вдруг ненастье, заниматься кулинарией нужно уже под крышей, никого не стесняя и чтобы вокруг не толклись и не мельтешили. К тому же, устройство туалета и душа на даче – проблема весьма сложная. Дело тут в канализации: требования санитарии по расстоянию от выгребной ямы или септика до источников водоснабжения и жилых построек касаются и соседей, плюс необходимо обеспечить возможность подъезда санбочки. А если скооперироваться с теми же соседями, то общий для 4-х смежных участков септик становится на стыке их границ «как родной», выкачка при этом требуется реже, ее может вообще не понадобиться годами. И отпадает необходимость корежить землю прокладкой труб от дома к септику, которая и стоит дорого.

Фиксация венцов бытовок анкерами

Забивают анкеры изнутри, под каждый ус костыля в брусе венца делают канавку 20х20 мм: надпиливают по краям и выбирают долотом. Не перестарайтесь с пропилами, излишне ослаблять венец ни к чему! Забивают анкеры по схеме, поз. Б и В для бытовок 3х4,5 и 3х6 соответственно, причем в 2 приема: сначала не добивают 10-15 мм, а затем, промерив еще раз и подровняв, если нужно, венец, по тем же схемам добивают плотно; желательно – с 1 удара кувалдой. Добавка на рис. об угловых гвоздях нам пригодится ниже.

Следующий этап – наложение нижней обвязки на венец и монтаж лаг пола, поз 5 на рис. с устройством основания. Обвязку делают так же, как венец, но из бруса 100х100 мм. Собирают заподлицо с внешним краем венца; таким образом, внутри образуется ступенька в 50 мм, на которую лягут лаги. По наложении раму обвязки скрепляют по врезкам 80-мм гвоздями, тоже как венец, и пришивают к венцу гвоздями 150 мм, как показано на рис. со схемами расположения анкеров.

Лаги делают из бруса 100х50 или доски 100х40, в брус обвязки их врезают на четверть или на треть, т.е. ус лаги будет высотой 25 или 30 мм. Шаг установки лаг – 400-700 мм. Его выбирают так, чтобы пролеты между лагами были одинаковой ширины. Если чистовой пол будет из простой обрезной доски, лучше придерживаться ближе к меньшему значению, а если на него пойдет шпунтованная, то шаг лаг можно увеличить. В любом случае его желательно взять кратным 150 мм, это намного упростит и сэкономит настил пола, см. далее. Каждую лагу прибивают к обвязке 2-мя гвоздями 80 мм, по гвоздю в ус, и в центре к венцу 150-мм гвоздем, итого 3 гвоздя на лагу.

Подпол

На этом же этапе желательно, а для бытовки «с весны до осени», отапливаемой хотя бы кратковременно, обязательно, сделать утепление подпола, иначе пол отсыреет. Для этого проемы между столбами фундамента чем-то заполняют (бутовый камень, бой кирпича, тротуарной плитки), врезка в поз. 5 на рис. с основанием, на цементно-песчаном растворе, и подпол засыпают керамзитом. Небрежные строители часто просто прислоняют снаружи обрезки профлиста или бой шифера, вдавливая в песок, и присыпают снаружи грунтом. Можно и запенить, если пены не жалко.

Тут есть кое-какие тонкости. Во-первых, назначение заполнения проемов – только удержать керамзит от расползания, но прикрывать их листовым материалом изнутри нельзя: подпол должен вентилироваться, иначе он превратится в сборник конденсата. Поэтому в каждом пролете нужно оставлять или продухи, по паре примерно 4х6 см на пролет (удобно, если заполнение бутом или кирпичным боем), или зазор вверху в 4-6 см. Если пролеты запениваются, под продухи нужно заранее вставить обрезки трубы.

Во-вторых, заполнять проемы нужно изнутри, чтобы заполнение не выпирало наружу. Тогда потом, когда руки дойдут и строение осядет, можно будет сделать настоящий красивый цоколь.

Каркас

Первыми ставят угловые стойки каркаса из бруса 100х100, подкрепляя временными подкосами (поз. 1 на рис.), на стальных уголках и саморезах (5-8)х(60-70) мм, поз. 2. Саморезы затягивают натуго после того, как стойка выверена по отвесу и подкреплена укосинами. Высота задних стоек – примерно 2,2-2,4 м; можно взять с чертежа бытовки-мини, см. выше. Передние, при ширине строения 3 м, берут на 0,5 м длиннее. Если будете считать размеры стоек самостоятельно, учтите, что максимальный наклон шиферной или ондулиновой крыши – 14 градусов, а оптимальный – 7-9 градусов.

Сборка каркаса бытовки

Далее накладывают продольные верхние боковые балки коробки (говорить о цельной верхней обвязке в виде несущей рамы в данном случае не приходится), прикрепляя исподнизу уголками, как внизу, и врезают в полдерева поперечные балки. Поперечины крепят гвоздями 80 мм, по паре диагонально в каждую врезку. После этого ставят промежуточные стойки и соответствующие им верхние поперечины, поз. 3.

На этом этапе строительство можно несколько упростить и удешевить. На поз. 3 видно, что промежуточные стойки тоже из бруса 100х100, но для маленькой бытовки это излишне, на промежуточные стойки пойдут брусья 100х50 или доски 100х40, такие же, как на лаги. Ставят их поперек брусьев обвязки. Чтобы конструкция не потеряла прочности, нужно при этом выполнить следующие условия, см. рис. справа:

Конструкция боковин каркаса бытовки

1. Прилежащие к углам пролеты все должны быть одинаковой ширины.
2. Угловые и прилежащие к проемам окон/дверей пролеты должны быть подкреплены укосинами из той же доски.
3. Если угловой/прилежащий пролет получается 300 мм или меньше, но такой ситуации следует избегать, располагая двери/окна на достаточном расстоянии от углов.

Теперь нужно заменить временные укосины постоянными, из той же доски 100х40, и поставить стропила, поз. 4. Там, кстати, видно, что строители оплошали: один из угловых пролетов пустой, хотя ничто не мешает подкрепить его. Доски подкосов ставят также поперек брусьев; крепят гвоздями 80 мм, по паре в каждый конец. Далее следует установка дверных косяков (можно сразу с полотном двери) и оконных рам, поз. 5. Завершает монтаж коробки скрепление нижнего пояса с венцом гвоздями 150 мм с шагом 200-250 мм.

Стропила

Как врезаются и ставятся стропила, показано на рис. Шаг установки стропил примерно 0,5 м. Дополнительные подвески делают из обрезков доски. В данной конструкции они весьма желательны, т.к. прочно прикрепить каждое стропило к балкам верхнего пояса нет возможности. Свес стропил примерно 30 см; таким же будет боковой свес обрешетки под кровлю. Если бытовка постоянно в заветрии (скажем, в лесу), то без подвесок стропил можно обойтись.

Возможно, унылая односкатная крыша вас не устроит. На такой случай на рис. ниже – схемы стропильных ферм, пригодные для дачного дома и, разумеется, бытовки. Конструкции, обведенные зеленым, хороши тем, что просты, экономны и позволяют снизить высоту угловых стоек до 1,9 м при сохранении достаточной высоты потолка бытовки.

Крыша

После сборки каркаса кроют крышу, чтобы дождь не намочил еще не готовый пол. Ее обрешетку под шиферную кровлю набирают с промежутками (слева на рис.), а под ондулиновую сплошную, т.к. ондулин – материал мягкий. Работать с ним, конечно, легче, чем таскать тяжелые хрупкие шиферные листы, но шиферная кровля получается много дешевле и надежнее.

Устройство кровли дачной бытовки

Как укладывают и крепят листы шиферного настила крыши, ясно из рис. ниже, но при его закупке нужно учесть некоторые обстоятельства. Первое, в продаже чаще всего бывает шифер 6, 7 и 8 волновой. 6-волновые листы легче, но цена квадрата кровли из них будет существенно выше, чем из 8-волновых. Так что, если денег мало, а работы не боитесь, берите 8-волновой.

Укладка шифера на кровлю

Второе, листы шифера выпускаются разного шага, высота волны и толщины. Если брать б/у или вообще что попало вразброс, может оказаться, что листы не стыкуются. Поэтому при закупке нужно обратить внимание на маркировку, там всегда есть набор 1, 2, 3 и 4-значных цифр, напр. ЛИСТ 40/150 – 1750 – 8 или 6-ГОСТ 40/194/1750. 8 или 6 тогда будет число волн, 40 – высота волны, 194 или 150 – ее шаг, а 1750 – высота листа, это ее стандартное значение. Если есть меньшая 4-значная цифра, то это ширина листа.

Пол

Пол бытовки состоит из 2-х настилов, нижнего чернового и верхнего чистового, с тепло-, гидро- и пароизоляцией между ними. Упростить тут ничего нельзя, иначе помещение получится сырым, неуютным и скоро загниет. Кроме того, венец с обвязкой и дощатым настилом образуют жесткую коробку, без чего все основание выйдет непрочным. Так что к настилу пола нужно подойти со всей тщательностью и вниманием.

Устройство чернового пола

Как устроен черновой пол, видно из рис. Черепной брусок пускают по всему контуру проемов между лагами; «гвоздят» 70-мм гвоздями с шагом 100-120 мм. Он нужен, чтобы включить доски настила в силовую схему. На черновой пол берут только шпунтованную доску 150х(30-40) мм! На чистовом настиле еще можно сэкономить, набрав его из простой обрезной доски, но «черный» пол настилают только шпунтовкой! Последовательность операций по настилу такова:

• Доски ставят вдоль проемов между лагами.
• С первой, в порядке установки, доски срезают паз шпунта.
• Следующие доски, до предпоследней включительно, ставят, плотно надвигая пазом на гребень предыдущей.
• Последнюю доску обрезают в размер по ширине со стороны гребня, т.е. срезают гребень с частью пласти.
• Ставят ее наклонно, чтобы паз нашел на гребень предыдущей, и с силой вжимают на место; возможно, придется постучать киянкой.
• Доски готовой ячейки настила прибивают к черепному брусу гвоздями 70 мм с шагом около 100 мм, и парой гвоздей посредине каждую к среднему брусу венца. Отступ гвоздей от краев продольных доски – не менее ее толщины, т.е. 40 мм. Его же желательно выдержать и для черепного бруса, вбивая гвозди наискось.

Когда черновой настил готов, поз. 1 на след. рис., его ячейки застилают пергамином или его аналогами, это пароизоляция. Экономить, изолируя снизу полиэтиленом, нельзя, т.к. он пропускает и пары, и влагу. Пергамин пришивают к лагам строительным степлером или прибивают мелкими гвоздями, подложив под их шляпки кусочки фанеры. В любом случае пришивать/прибивать к настилу нельзя – что это будет за изоляция, внизу дырявая?

Настил пола каркасной бытовки

Теперь пришла очередь утепления пола. Еще раз напомним, оно необходимо и в летней бытовке, чтобы не отсырела. Не будете же вы хранить ее зимой в отапливаемом помещении? Утепляют минеральной ватой поз. 3, но брать маты нужно из длинноволокнистой, пригодной для жилых строений. Коротковолокнистая минвата будет постоянно пылить микроиголками, очень вредными для здоровья!

Далее пол застилают сплошной, или с нахлестом листов от 15 см, полиэтиленовой пленкой, поз. 4. Теперь полупроницаемость полиэтилена придется впору: конденсат, который все-таки пролез в пол, через нее испарится, не успев вызвать загнивание, а пролитая на пол жидкость тоже испарится или стечет прежде чем просочиться в утеплитель.

Последняя «половая» операция – чистовой настил. Его также желательно делать из шпунтовки, но, как уже сказано, пойдет и простая чистоообрезная доска 150х40 мм. «Чистые» доски стелят поперек лаг, т.е. перпендикулярно «черным», поз. 5. Чистовой настил ведут «сплошняком», от края до края рамы нижней обвязки. Делать т. наз. плавающий пол, как в жилом доме, в бытовке нельзя по соображениям прочности строения.

В местах, где доски настила приходятся на стойки каркаса, в досках выбирают пазы 50х100, а под угловые стойки — углы 100х100, поэтому брать на чистый пол 100-мм доску нельзя, углы настила выйдут висячими. Прибивают «чистые» доски по углам парами 70-мм гвоздей диагонально (в ус доски и в ее уголок), а на прочих пересечениях с брусьями и лагами – парами тех же гвоздей поперек доски.

Обшивка

Обшивка шпунтованной и четвертной доской

Внешняя обшивка придает окончательную прочность строению, поэтому ее делают также из досок, а сайдингом и т.п., чего потом захочется, обшивают поверх нее. Обшивают либо шпунтовкой, либо четвертной доской, так, чтобы стекающая по стенам вода не просочилась внутрь, т.е. вверх гребнем шпунта или внутренней четвертью, см. рис. справа. Если дальнейшей внешней отделки не предполагается, то можно обшить обрезной доской внакрой, «елочкой». Обшивают сверху донизу, захватывая и нижние пояса основания. Перед обшивкой к каркасу прикрепляют степлером пергамин, поз. 1 и 2 на рис. Теперь можно ставить окна; до установки наличников щели в их и дверных проемах запенивают, поз. 3.

Обшивка каркасной бытовки

Что до внутренней обшивки, то здесь – как бог на душу положит: фанера 4-8 мм, ОСП, ДСП, ламинат и т.п., с утеплением или без, поз. 4 и 5. На этом же этапе прокладывают в стенах гофры с затянутыми в ним кабелями, если бытовка будет электрифицирована.

Утепление, если нужно – такое же, как для пола. Углы желательно прикрыть плинтусами. В хрущевские времена часто обходились вообще без внутренней отделки, просто материалов не было. Сейчас-то с ними легче, кто бы как по тем временам не ностальгировал.

Перегородки

Рамы перегородок, если таковые предусмотрены, собирают по схеме, похожей на боковины каркаса, см. рис. справа, только из реек 40х40 мм. Укосины ставят только в крайние ячейки. Внутренние двери часто приходится располагать впритык к стене, тогда в ячейку с дверным проемом ставят дополнительную рейку (показано стрелкой), без нее дверь в наличником на место не станет. Рамы перегородок ставят на место, гвоздями 70 мм с шагом 200-250 мм прибивают прямо к стенам, и обшивают тем же материалом, что внутренние стены. Углы укрепляют плинтусами по всему контуру.

Для справки

Ширина полотна входных дверей – 800-1100 мм, междукомнатных 750-850 для жилых и 600-750 мм для хозяйственных, подсобных и санузла. Максимальная ширина створки одностворчатого окна – 900 мм; желательно – 600-650 мм. Минимальной считается створка шириной в 400 мм, но можно сделать и уже. Высота дверей – 1900-2100 мм; окон – 600-1300 мм. Высота подоконника над полом — 750-850 мм.

Еще углы

Почти готовая бытовка

Вспомните, как мы ставили угловые стойки каркаса: на стальных уголках. Возможно, вы уже тогда обратили внимание, что внешние, самые нагруженные углы каркаса с точки зрения строймеханики висячие, т.е. ослаблены. Поэтому вроде бы вполне уже готовая бытовка на рис. на самом деле еще не готова принять на себя все, что ей уготовано судьбой и погодой, ее наружные углы нужно подкрепить накладными досками.

Укрепление наружных углов накладками

Как это делается, видно на рис. слева: углы обшивают парами досок сверху донизу. Схема забивки гвоздей (150 мм): по 1-му в венец и нижнюю обвязку, затем в ряд с шагом 200-300 мм к стойкам, затем по 1-му в верхние горизонтальные брусья. Сначала прибивают доски по коротким сторонам постройки заподлицо с гранью угла, а потом на длинные стороны, чтобы прикрыть торцы прилежащих.

О ставнях

То, что окна бытовки весьма желательно снабдить ставнями, очевидно: зимняя стихия способна побить стекла и без участия хулиганья. Но делать в бытовке распашные ставни сложновато, и жалюзи к ним нужны, т.к. жарким летом в помещении без системы вентиляции будет душно. Поэтому оптимальный вариант ставень для бытовки – откидные, см. рис. Они затеняют окна, как маркизы, защищают стекла от повреждений лучше распашных, а сделать их проще.

Откидные ставни на окнах бытовки

Вагончики

Дачные бытовки-вагончики

Строительные вагончики бывают длиной 6-12 м и шириной 2,4 м. Вагончик-бытовка длиной 6 м оказался очень удобным для дачи: помещается в него много чего, и размещается он без проблем и на 6 сотках. Понадобилось только увеличить его ширину до 3 м, т.к. стены каркасной бытовки толще, чем в стандартном вагончике. Бытовки подобного типа, см. рис. постоянно есть в продаже, и неплохо расходятся.

Однако с развитием потребностей дачников при нередко недостаточных возможностях построить на участке благоустроенный дом, возникли проблемы с планировкой. Типовая строительно-разъездная бытовка-распашонка, поз. 1 на рис. ниже, это только спальня и/или раздевалка. Для кухонь, столовых, санузлов, офисов, даже баров и бильярдных, выпускались и выпускаются вагончики других типов того же размера, но дачнику-то негде и не за что собирать на участке целый городок.

Попытки использовать в планировке бытовок санитарно-эргономические приемы и нормы для жилых помещений приводят к тому, что, помимо спальни, места остается только на крошечный тамбур, в котором в теплой одежде не повернешься, и склад, в который ничего, кроме лопаты и грабель, не помещается, или туалет без душа, где, сидя, дверь невозможно закрыть – в коленки упирается, напр., в центре на рис.

Планировка бытовок-вагончиков

Поскольку бытовка по сути своей жилье мобильное, будет вполне оправданным применить для ее планировки приемы и нормы пассажирского транспорта. Хлопот будет только с дверьми, точнее – с направлением их открывания, т.к. они распашные, а не раздвижные. Но двери, это вообще, вторая после лестниц головная боль планировщиков.

Пример рациональной планировки бытовки 6х3 м приведен справа на рис. выше:

• Спальня 1,7х2,7 м больше железнодорожного купе. В ней поместятся двухъярусная койка, небольшой обеденный стол и комод. На ночь на полу можно ставить еще раскладушку, для которой помимо прочего хватит места на складе.
• В санузле размещаются угловой душ 1,1х1,1 м, биоунитаз и угловой умывальник-полутюльпан, вроде тех же, что на ЖД. Не роскошь, но помыться и справить нужду можно.
• Наибольшая площадь отведена под кухонный блок, совмещенный с тамбуром, это 2 изюминки данного принципа. Помещаются компактный холодильник, дачная печка с варочной поверхностью на 3-5 кВт тепловой мощности (достаточно для обогрева в межсезонье), и остается места, чтобы переодеться; причем в тепле.
• Выход из санузла – также в теплое помещение, что важно после душа в холодную погоду.

Планировка бытовки 3х4,5 м

С бытовками меньшего размера дело обстоит сложнее; тут приходится совмещать склал-убежище с кухней. Пример планировки такого рода «бытовки-студии» 3х4,5 м приведен на рис. справа.

А потом?

Угадайте-ка, что следующее на даче, как говорится, аж криком закричит: «Меня строй!» Возможно, когда дом еще не готов, а баня только в мечтах? Верно, сарай. Или птичник, или свинарник, что по конструкции почти одно и то же.

Ситуация пиковая. Как его строить? Где времени взять, если его и так нужно больше, чем есть часов в сутках? А главное – из чего? Денег лишних нет и не предвидится.

Из поддонов из-под стройматериалов – паллет. От стройки наверняка лишние остались, и докупить б/у не накладно: разборка паллет на не мерные пиломатериалы в дырами от гвоздей абсолютно нерентабельна, поэтому отслужившие свое поддоны нередко распродаются по дешевке, лишь бы избавиться.

Со временем на внеочередную стройку тоже все укладывается: сараюшку или свинарник на 1-2 хрюшек из паллет можно соорудить буквально за полдня. А как – см. напр. в видео ниже. Хотя, конечно, добротный капитальный сарай, птичник, крольчатник или свинарник – предмет особого разговора.

Видео: сарай из поддонов и хлама
