Буржуйки своими руками: виды и чертежи

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

  1. Буржуйка на дровах - особенности / Чертежи
  2. Буржуйка из газового баллона / Чертежи
  3. Буржуйка из бочки / Чертежи
  4. Буржуйка из кирпича - печь "на века"  / Чертежи
  5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах - особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

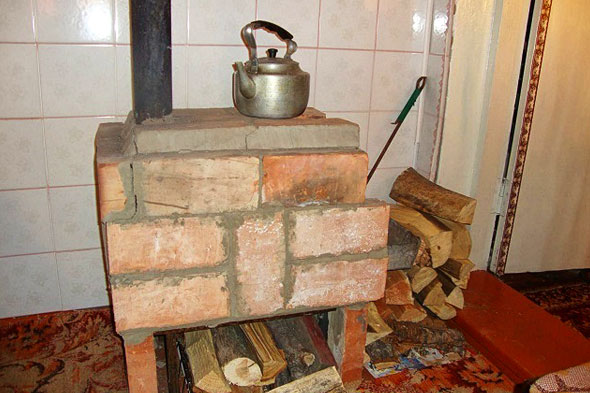

Буржуйка из кирпича - печь "на века" своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.



Источник

Пошаговая инструкция +Чертежи и Видео

Буржуйка из газового баллонаПрекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Делаем печку буржуйку своими рукамиВыпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Изготавливаем_печку_буржуйкуПечки буржуйки бывают разных видов, но суть одна
  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Буржуйка домашнего использованияАккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллонаБуржуйка из газового баллона

Сделать такую печь можно различными способами:

  • Из двух газовых баллонов, установленных перпендикулярно, один на другой;
  • ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Чертеж буржуйки из газового баллонаКроме них будут нужны:

  • Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
  • Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
  • Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
  • Труба дымохода. Ее диаметр должен составлять 9-10 см.
  • Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
  • Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Обесвреживаем баллон для дальнейшей работыЗаполняем водой и оставляем на сутки
  • Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
  • Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
  • Баллон готов к использованию.

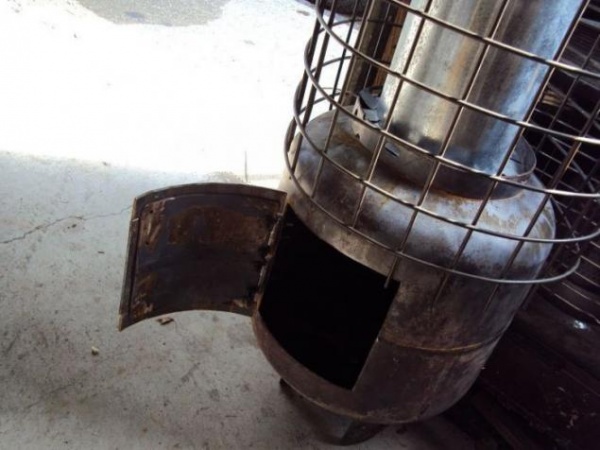

Буржуйка вертикальная из газового баллона

Разметка буржуйки из баллонаРазмеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Чертеж деталей бужуйкиВерхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

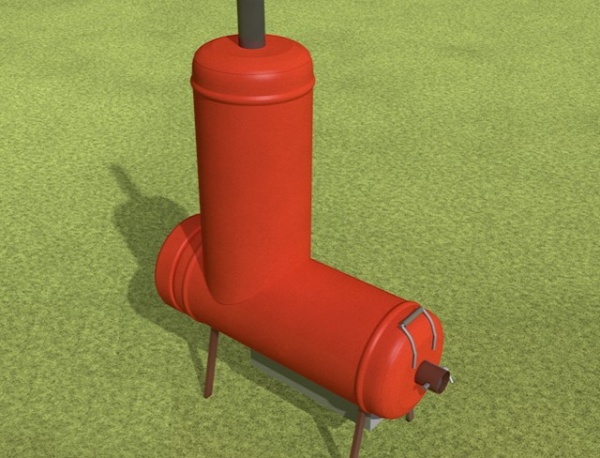

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.Буржуйка из двух газовых баллонов

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Сверлим вентиляцию мини буржуйкиСамое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Буржуйка из бочкиПечка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Печь вертикальная из бочки- буржуйкаБочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Печь буржуйка из бочки своими рукамиКолосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

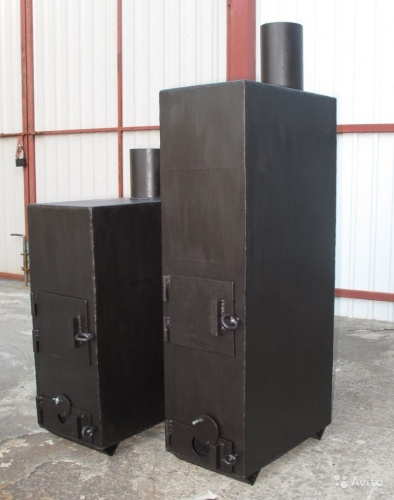

Печь буржуйка гномКомпактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки буржуйки гномЧертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Буржуйка на дровах гном схемаВторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Самая эффективаня печь буржуйкаСобираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

100 фото лучших по эффективности моделей

Нередко обогрев технических пространств превращается в огромную проблему. Электричество стоит достаточно дорого, так как приводит к немалым затратам на отопление. Лучший выход в подобной ситуации – применение альтернативных энергетических источников.

Для сжигания угля дров и другого топлива применяются разнообразные печи, в том числе буржуйка, которая характеризуется доступностью по стоимости и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение ещё среди наших предков за счёт простоты конструкции.


Поговорим, из чего создаётся эффективная буржуйка собственноручно:

  • из газового баллона – подходящий вариант, для которого подойдут толстенькие модели;
  • из фляги – тоже оптимальный вариант, ведь здесь имеется дверца, необходимо только прикрепить дымоход;
  • из бочки – чаще всего из неё изготавливают буржуйки продолжительного горения, поскольку вместительность даёт возможность организовать немаленькую камеру для сгорания;
  • из сейфа – зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Печки-буржуйки, произведённые собственноручно, создают из металла, применяя специальный инструмент.

Если вас интересует, как собственноручно обустроить буржуйку, то её устройство достаточно простое. В основу входит ёмкость, играющая роль специальной камеры, с которой следует вывести дымоходную трубу. Впереди обустраивают  дверцы – через одно загружается подготовленное топливо, а посредством второго устраняется зола.

Ёмкость внутри разделяется колосником из стали, посредством которого подаётся воздух – именно через него устраняется зола, которая образуется при сгорании топлива.

Как создать буржуйку

Что касается инструкции создания печки-буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Приготовьте такие инструменты:

  • Наждачку для обработки металлических краёв;
  • Болгарку;
  • Рулетку;
  • Сварочное устройство;
  • Дрель, а также свёрла.

Обратитесь к профессионалу, который создаст чертежи буржуйки, изготавливаемой своими руками. После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из несложных способов – большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.


Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

  • У бочки устраняем крышку сверху;
  • Создаём колосник, при этом используя отрезки из металла;
  • Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мини буржуйка, произведённая своими руками готова, теперь необходимо обустроить дымоход и загрузить в ёмкость дрова, чтобы их поджечь.


Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру. Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра.

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

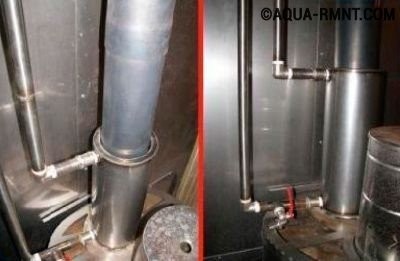

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.


Фото буржуйки своими руками

Также рекомендуем посетить:

Буржуйки для дачи дровяные

Большинство владельцев дачных домов и гаражей рано или поздно сталкиваются с проблемой обогрева помещения. Хорошо если строение подключено к центральному отоплению или есть возможность установки отопительного котла. Это оправдано, если вы проживаете в доме длительное время. А как быть, если планируется проживать в доме только в дачный сезон или на выходных? В этом случае отличным решением проблем с отоплением станет печь буржуйка.

Буржуйка — это наиболее оптимальный вариант для обогрева помещений с небольшой площадью. А, если такой нагревательный прибор снабжен варочной поверхностью, то на нем можно даже готовить или разогревать пищу. Буржуйка может работать как на твердом топливе, так и на отработанном машинном масле, а простота конструкции позволяет сделать ее своими руками.

Виды печей буржуек

Несмотря на относительную простоту печи, есть много типов буржуек, отличающихся конструкцией, материалом, стоимостью и так далее. В первую очередь необходимо определить длительность работы печки. Существуют буржуйки так называемого длительного горения, и которые будут отличным решением для дачи, особенно если планируется проводить на ней дачный сезон.

Наиболее популярным вариантом являются печки, сделанные из чугуна, но имеются и модели из нержавеющей стали. Конструкция буржуйки достаточно проста и представляет собой бункер из металла с топочной дверкой и патрубком для дымохода. Тем не менее, существуют печи и с двумя камерами сгорания.

Что касается используемого для буржуек топлива, то самым распространенным вариантом являются дровяные печи. Популярность таких моделей вызвана тем, что дрова достаточно доступный материал. Но самым дешевым вариантом буржуйки является печь, работающая на щепе и опилках. Конечно, есть печи, приспособленные для работы на отработанном машинном масле, однако, их конструкция наиболее сложная из всех остальных.

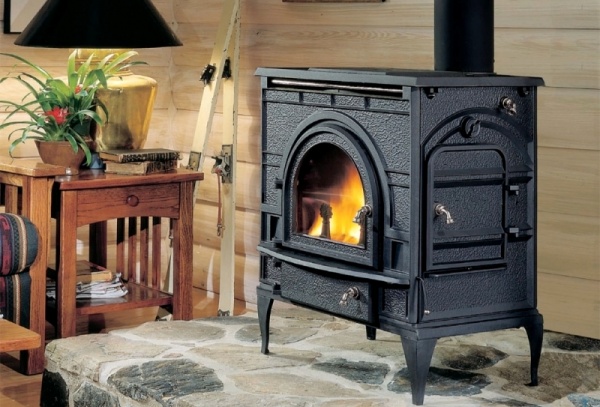

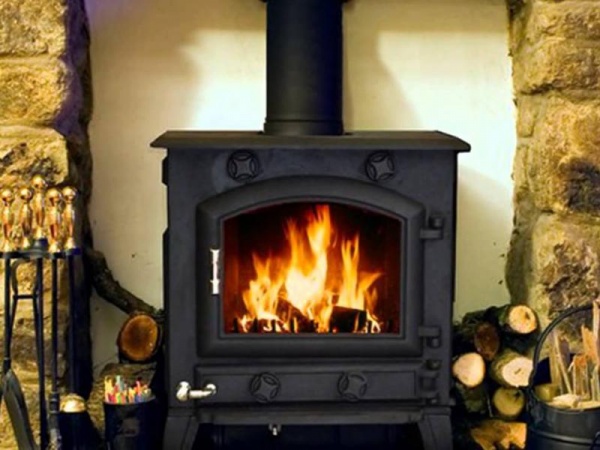

Чугунные буржуйки для дачи

В настоящее время заводские чугунные печки буржуйки выпускаются в широком ассортименте и помимо основных функций могут служить достойным украшением интерьера. Буржуйки можно протапливать дровами или любым другим твердым топливом и применяться не только для обогрева помещения, но и приготовления пищи, а также в качестве водогрейного котла.

Современная дачная буржуйка из чугуна в состоянии обогреть помещение площадью 50-60 м² при стандартной высоте потолков. Она вполне может составить конкуренцию камину или кирпичной печи. К тому же буржуйка довольно мобильна и может легко быть перенесена или перевезена в любое другое место. Единственный минус, чугунную печь буржуйку нельзя сделать своими руками в домашних условиях.

Печка-буржуйка из газового баллона своими руками

В настоящее время в интернете очень много чертежей буржуек самого различного вида. Большинство вариантов, конечно, сложны для восприятия и самостоятельной сборки, однако, давайте рассмотрим наиболее простые и понятные варианты.

Печь буржуйка, сделанная из газового баллона, может быть как горизонтального, так и вертикального исполнения. В любом случае перед началом работ следует выполнить соответствующую подготовку, чтобы исключить пожароопасные ситуации. Для этого необходимо сделать следующее:

  • снять вентиль и выпустить из баллона остатки газа;
  • перевернуть емкость и слить остатки конденсата в бак или ведро, не допуская попадания на пол;
  • поставить баллон вертикально и наполнить его водой, которая вытеснит остатки газа;
  • слить воду и баллон готов к изготовлению печки.

Горизонтальный вариант

В некоторых случаях горизонтальный вариант буржуйки предпочтительнее, особенно если топка печки будет выполняться дрова.

Последовательность действий

  1. верх газового баллона срезать при помощи болгарки;
  2. из арматуры нарезать куски необходимой длины для колосников и приварить их внутри емкости;
  3. в днище баллона вырезать прямоугольное отверстие, которое будет входом в отсек топки. Из отходов металла изготавливается топочная дверка, к которой привариваются петли и крепиться ручка. По периметру дверь желательно обклеить асбестовым шнуром;
  4. внизу баллона сделать отверстия, через которые из топочной камеры будет отсыпаться зола;
  5. под отверстиями для приемки золы установить стальной короб с дверцей;
  6. из уголка или отрезков труб сделать ножки и приварить их к баллону;
  7. сверху баллона прорезать отверстие и приварить на его месте дымоходную трубу;
  8. в верхней части баллона также можно приварить металлическую рамку, которая может использоваться в качестве варочной поверхности.

Вертикальный вариант буржуйки

Вертикальный вариант буржуйки хорош тем, что занимает меньшую площадь. Печь в изготовлении довольно проста, для этого необходимо выполнить следующие действия:

  1. разметить на баллоне места для дверц топки и зольника;
  2. болгаркой вырезать отмеченные отверстия и установить сделанные из металлических отходов дверки с петлями и ручками;
  3. в 10 сантиметрах ниже уровня топочной дверцы установить колосники из арматуры;
  4. к днищу баллона приварить ножки из металлического уголка или трубы;
  5. сверху или сбоку баллона сделать отверстие для дымохода, к которому приварить металлическую трубу.

На видео показан весь процесс изготовления печи буржуйки из газового баллона.

Кирпичная дачная буржуйка

В том случае если планируется использовать буржуйку на даче в качестве стационарной печки, то стоит облицевать ее кирпичом. Это даст возможность значительно увеличить теплоотдачу.

Для такой печки основной кожух прямоугольной формы следует изготовить из листового металла толщиной 3-4 мм. В первую очередь свариваются между собой боковины и уже к ним крепят толстую крышку, колосники и днище. Дымоход рекомендуется выполнять из металла большой толщины. Готовую конструкцию обложить кирпичом.

Печь длительного горения

Подобная печь обладает очень важным преимуществом, а именно – печь не требует частой закладки топлива. Это достигается благодаря использованию пиролизного процесса. Горение топлива происходит в верхней части печи, причем процесс горения заменен тлением. Выгорание топлива длится до 60 часов.

Для изготовления печки длительного горения потребуется труба большого диаметра или стальная бочка и швеллер.

Процесс изготовления

  1. дно бочки срезается болгаркой, а кромка выравнивается и зачищается;
  2. из стального листа вырезается крышка, по центру которой делают отверстие под трубу диаметром 100 мм;
  3. сверху печки приваривают трубу для дымохода диаметром 150 мм;
  4. в нижней части трубы приваривают и укрепляют уголками круг, который по мере выгорания топлива будет опускаться вниз;
  5. под верхней камерой устанавливается специальный рассекатель чуть меньшего размера с отверстием посередине диаметром в 10 мм;
  6. труба монтируется в крышку.

Как растопить буржуйку

Может показаться, что растопка буржуйки довольно простое дело. Однако это верно в том случае, если Вы хотя бы раз сталкивались с печным отоплением. Если вы новичок среди кочегаров, то позвольте предложить подробную инструкцию. Итак:

  1. Бумага. На колосники необходимо положить скомканную бумагу (для этого подойдет любая газета).
  2. Хворост или лучина. В зависимости от того что у Вас есть, выложить растопочный материал поверх бумаги. Стоит учитывать, что хворост, каким бы сухим он ни был, разгорается хуже, чем лучина.
  3. Топливо. На хворост или лучину уложить пару маленьких поленьев. Какое бы топливо Вы ни использовали для буржуйки, дрова необходимы в любом случае. Даже такое топливо, как уголь, попросту не разгорится без дров, так как для этого ему нужна высокая температура.
  4. Поджиг и контроль. После того как все сделано можно запускать печь. Поджечь бумагу, при этом поддувало дровяной буржуйки должно быть открыто наполовину. Не стоит забывать, что тяга в такой печке регулируется только при помощи поддувала. Не рекомендуется закрывать его полностью, а лучше всего оставить небольшую щель. Не перегружайте сильно печь дровами и постоянно следите за силой тяги.

Буржуйка на опилках

Опилки, конечно, не самый лучший вид топлива из-за их слабого горения. Однако вследствие легкой доступности этого топлива, такой тип буржуйки также широко распространен, как и дровяная печь.

Конструкция печи состоит из двух металлических цилиндров разного диаметра. Цилиндр меньшего диаметра вставляется в больший и является камерой для топлива. В днище топливного цилиндра вырезается отверстие диаметром 50 мм и отбортовкой порядка 10 мм. Патрубок дымоотвода устраивается внизу наружного цилиндра. Ящик для золы сваривается из стали толщиной 3 мм и снабжается дверцей.

В отверстие внутреннего цилиндра вставляется сердечник конусообразной формы, изготовленный из дерева и имеющий в высоту 500-600 мм. Вокруг сердечника засыпаются опилки и хорошо утрамбовываются. Это делается для того, чтобы горение топлива было не слишком интенсивным. Вынув сердечник топливный отсек установить в буржуйку.

Розжиг опилочной буржуйки выполняется через зольный ящик с помощью стружек, коры или лучин. Огонь через щель воспламенит опилки и когда он дойдет до верхнего слоя печку следует накрыть крышкой.

Установка буржуйки на даче

При установке на даче или в доме буржуйки любого типа следует не забывать, что корпус печи все-таки металлический, а значит, нагревается довольно быстро и сильно. Печки из стали остывают быстрее, а чугунные буржуйки еще долго сохраняют тепло и поэтому они должны быть установлены в соответствии с правилами пожарной безопасности.

Установку буржуйки следует проводить на несгораемом основании, таком как:

  • бетон;
  • кирпичный постамент;
  • лист жести;
  • напольная керамическая плитка.

Абсолютно не допустима установка буржуек на:

  • паркет или дощатый пол;
  • ламинат;
  • линолеум;
  • ковролин или любое другое мягкое напольное покрытие;
  • пластик.

Буржуйка должна находиться от деревянных панелей или стен на расстоянии не менее 1 метра. Участок дымохода, находящийся в помещении должен быть цельным без каких-либо соединений. Если же это по какой-то причине невозможно, то соединение должно быть выполнено с заходом нижней секции в верхнюю. Топливо размещается в стороне от топочной дверцы, чтобы возможные искры или случайно выпавшие угли не воспламенили его.

Вывод

Как Вы заметили, есть много вариантов печей буржуек для дач и гаражей, и порой они могут быть просто незаменимы. Такие печи можно топить практически любыми видами топлива и даже отходами. Благодаря простоте конструкции и при наличии соответствующего инструмента и материалов создать такую печь в домашних условиях не составит особого труда.

Рекомендации специалистов как сделать топку своими руками- Обзор +Фото и Видео

Кованная печь-буржуйкаСобственники дач, гаражей, нередко испытывают большие сложности с отоплением. Тем более, когда человек постоянно живет на даче или находится там долгое время, то обязательно нужно задуматься о хорошо организованном отоплении. Что касается дровяной буржуйки, то это не самый лучший вариант, в том случае, если говорится о наипростейшей конструкции. Но, на сегодняшний день производители предлагают богатый выбор дровяных печей со сложными и эффективными моделями, оснащенными даже поверхностью для варки. Буржуйка для дачи способна прогреть большое помещение минимальным количеством дров.

Самые экономичные варианты топятся щепками и опилками.

Общие сведения о буржуйках

Конструкция буржуйки

В классическом варианте буржуйка представляет собой емкость, где происходит сгорание дров и выход углекислого газа через дымоход. В такой печи отсутствует обычное поддувало, а поступление кислорода обеспечивается через щели между дверкой и корпусом печи. Некоторые для этой цели дополнительно просверливают дыры в стене корпуса буржуйки ниже топочной камеры.

Как правило, в печи стоит колосниковая решетка, правда не во всех моделях и то без зольника. Чистятся такие печки через топку. К слову, есть самодельные конструкции, которые тоже не имеют колосника и изготавливают их из обычной металлической бочки.

Однако, современные конструкции выполнены с соблюдением всех правил пожарной безопасности и в соответствии с другими нормативами. Это главное условие безопасной эксплуатации буржуйки.

К тому же нынешние печки позволяют значительно экономить топливо и являются высоко функциональными.

Виды буржуек

Печки классифицируются в первую очередь по материалу, из которого они изготовлены, а также функциональным возможностям, конструктивным особенностям.

  • Хайтек печь-буржуйкаМатериалы. Чаще всего буржуйки для дачи конструируются из стали, нержавейки или чугуна. Разительных отличий между этими материалами нет. Но, к примеру, чугунная печь весит значительно больше стальной, а стальная стоит значительно дороже.
    Сегодня чугунные печи производятся большими партиями. Они стильные, украшают интерьер и великолепно справляются со своими обязанностями. Топятся чугунные буржуйки дровами и твердым топливом. На них без проблем можно приготовить еду, подогреть воду. Такая печь способна обогреть помещение в 60 кв.м.
  • Внешний вид. На заводах мастера металла могут изготовить настоящий шедевр. Можно купить произведения искусства из металла, стали, чугуна. В домашних условиях конечно же чугун не расплавить, поэтому при изготовлении буржуйки своими руками, используется в основном сталь.
  • Принцип сжигания дров. Существует два варианта:
    1) классический, рассказанный выше;
    2) длительного горения. То есть такие буржуйки сжигают топливо при минимальной подаче кислорода. При этом происходит процесс тления с большим объемом тепловой энергии. Буржуйки длительного горения отличаются от классических по строению. Они содержат уже не одну камеру, а две и больше. В каждой камере есть каналы, через которые поступает воздух. Топка не нуждается в большом количестве кислорода, в отличие от камеры дожига, где сгорают угарные газы. Из-за этого процесса выделяется много тепла, что является дополнительной энергией, повышающей КПД печи.
  • Функциональность. Можно сделать разделение на 2 категории:
    1) буржуйка для отопления;
    2) комбинированный вариант. В этом случае печь отапливает помещение и является местом для приготовления пищи. Такие модели буржуек имеют сверху варочную панель.
Буржуйка из газового баллона

Данный вариант получил признание среди умельцев. Такую печь можно смастерить своими руками. Некоторые умудряются придумывать замысловатые конструкции. Итак, различают вертикальную и горизонтальную буржуйку. Чтобы такую печь создать, понадобится:

  • Самодельная печь-буржуйка— из газового баллона извлечь вентиль и выпустить газ;
  • — оставшийся конденсат слить в емкость, важно не допустить его попадания на пол;
  • — установить баллон в вертикальном положении и залить водой. Это позволит полностью избавиться от газа. После воду следует слить.
Горизонтальная буржуйка

Если говорим о горизонтальном варианте, то следует делать вот что:

  • — срезать верх баллона болгаркой;
  • — вырезать из арматуры будущие колосники и приварить внутрь;
  • — в дне вырезать прямоугольную дыру, которая станет входом в топку;
  • — из обрезков можно сделать дверь, приварить петли и ручку;
  • — по периметру дверь отделать асбестовым шнуром;
  • — снизу нужны отверстия, через которые будет высыпаться зола;
  • — под этими дырочками понадобится изготовить емкость с дверкой;
  • — вооружившись уголками и трубочками, мастерятся ножки и привариваются к баллону;
    — при необходимости устанавливается варочная поверхность.

Вертикальная буржуйка
  1. Сначала на баллоне следует разметить топку и зольник;
  2. размеченные участки вырезаются болгаркой, устанавливаются дверцы с петлями и ручки, которые изготавливаются из остатков металла;
  3. внизу на 10 см от дверки устанавливаются колосники, которые свариваются из арматуры;
  4. ко дну привариваются ножки – металлические уголки, трубки;
  5. вверху или сбоку баллона устраивается отверстие для дымохода;
  6. приваривается металлическая труба-дымоход.

Как выбрать печь

При выборе буржуйки на дровах нужно познакомиться с основными теплотехническими параметрами конструкции.

  • Следует узнать какова мощность печи. Часто для этого достаточно выяснить соотношение – на 10 квадратных метров помещения нужно выделять 1 кВт тепла с условием, что высота потолков равняется не более 3 метров, отсутствуют окна, двери. Но, обычно двери всегда есть, поэтому показатель количества тепловой энергии повышается до 1,5 кВт.
  • Выбирая печь следует выяснить, какое топливо понадобится. Обычно это дрова, но выпускаются модели длительного горения, где можно сжигать опилки, ветки, листья. Сегодня реально найти специальные брикеты для таких печей.
  • Если рассматривать производителей, то не так давно буржуйки изготавливались только отечественными мастерами по классической конструкции. На современном рынке появились зарубежные печи из Канады, наподобие «Булерьяна». Но, до сих отечественные производители считаются одними из лучших в этой сфере, предлагая потребителю широкий выбор печей – Везувий, Домовой, Кельн, Уголек, Гном.

Важно! Не рекомендуется использовать в буржуйках уголь. Советуется придерживаться того топлива, которое указано в паспорте печи.

Зарубежные модели выполнены в основном из жаропрочного чугуна, в отличие от российских стальных конструкций. Сегодня появились конвекционные буржуйки с отдельной камерой для отвода горячего воздуха, что позволило значительно повысить коэффициент полезного действия.

Правила установки

Кажется, что вопрос не актуальный, поставить на даче печку совсем не сложно. На самом деле это так, нужно соблюдать рекомендации по установке, дабы обезопасить себя и дом.

Производители не запрещают самостоятельную установку, но обращают внимание на некоторые детали:

  1. Стильная печь-буржуйка— в случае наличия деревянного пола, его следует защитить не горючим материалом, например, керамической плиткой. Во время горения, буржуйка выделяет много тепла, и чтобы не пострадало деревянное основание пола, рекомендуется дополнительно выполнить стяжку или положить блоки;
  2. — буржуйку можно поставить на асбестовый лист, под которым находится металлический;
  3. — от печки до стены должно соблюдаться минимальное расстояние в 1,5 метра;
  4. — стены, рядом с которыми находится печь следует защитить негорючим материалом;
  5. — несколько слов про дымоход. Он требует особого внимания. В первую очередь конструкция должна быть прямолинейной как можно с меньшим количеством отводом и поворотов. Хорошо, если его направление вертикальное. Затем, должна быть налажена хорошая изоляция. И еще, если присутствует неотапливаемый чердак или дымоход выходит сразу на улицу, тогда требуется его дополнительное утепление. Эти мероприятия направлены на то, чтобы угарные газы не оставались внутри и их конденсат, являющийся активной кислотой, не повредил трубы.

На сегодняшний день получили популярность сэндвич-трубы в качестве дымохода. Они представляют собой две трубы, находящихся одна в другой. Первая труба выполнена из жаропрочного материала, через которую выходят угарные газы, а вторая защищает первую от разных конструкций и создает теплоизоляцию.

Когда печь устанавливается в гараже, то можно не заботиться о сэндвич-панелях, из-за их дороговизны. Но, в случае комнатной установки – это отличный вариант.

Правильная растопка

Процесс на самом деле простой

…но, только если есть опыт работы с буржуйкой. Новичку следует поступить следующим образом:

  1. Скомкать бумагу и положить на колосники.
  2. Сверху на бумагу уложить бересту, хворост.
  3. Затем поместить два маленьких полена. Дрова – важный элемент для буржуйки. Их следует использовать хотя бы для разогрева.
  4. Следует поджечь бумагу при открытом наполовину поддувале. Он отвечает за контроль тяги в печи. Не нужно в печь помещать много дров сразу. Главное контролировать силу тяги.

Зачем нужен кирпич

Когда буржуйка раскаляется до красна, то представляет собой большую опасность. Даже если учесть все советы по пожарной безопасности, можно просто обжечься об эту конструкцию. К тому же печь быстро остывает, что является ее минусом. Многие придумали обкладывать конструкцию кирпичом, потому что:

  1. Кирпичная печь-буржуйкакирпич долго держит тепло, которое аккумулирует и мягко отдает помещению;
  2. кирпичом обжечься очень проблематично;
  3. внешний вид буржуйки становится куда более презентабельным при хорошей облицовке.

Как это сделать?

Прежде всего следует учесть советы профессионалов:

  • — кирпич нужно класть на глиняный или специальный клеевой раствор;
  • — требуется сделать несколько воздушных каналов, чтобы воздух проникал в комнату;
  • — первые разы после облицовки, буржуйку следует топить не в полную силу, чтобы укрепить скрепляющие швы между кирпичами;
  • — кирпич допускается использовать любой – шамотный, керамический, но только не облицовочный.

Технология кладки классическая с перевязью. Сначала обкладываются две боковые стенки, затем задняя. Передняя остается открытой. Если есть дизайнерские задумки, тогда можно воплотить свои фантазии, все в ваших руках.

Топка на опилках

Опилки не являются качественным топливом, горят слабо. Зато они легкодоступны и популярны. Конструкция печи такой модификации образует два цилиндра из металла, различных по диаметру. Труба меньшим диаметром помещается в трубу с большим, превращаясь в топочную камеру. На дне создается отверстие в диаметре 5 см.

Дымоотвод проводится внизу внешнего цилиндра. Под золу сваривается стальной короб. Буржуйка оснащается дверкой. В цилиндр меньшего диаметра вставляется сердечник из дерева высотой до 60 см. Вокруг него насыпаются и прессуются опилки, чтобы они горели как можно медленнее. Сердечник достается и получается топливная камера. Розжиг печи производится через зольный короб с использованием стружки, коры. Когда огонь дойдет до верхнего слоя опилок, печь накрывается крышкой.

Итак, буржуйки много лет верно служат человеку. Эти неприхотливые простейшие конструкции до сих пор дают тепло, правда топлива съедают очень много, за счет чего и получили такое название. Но, современные модели научились бороться с чувством голода буржуек, давая им билет в долгую жизнь.

Где купить буржуйку? Например в Леруа хорошие цены и выбор

где-купить-буржуйку





Буржуйка своими руками - эффективная печь: чертеж, схемы для изготовления

В отдаленных от линий теплопередач местах существует потребность готовить еду и согреваться. Для этого используется печь буржуйка. Используется устройство повсеместно, в отдаленных местах, гаражах, дачных поселках. Множество разновидностей печи – буржуйки доступно при изготовлении. Гармоничный вид и правильная конструкция позволят использовать прибор при любых условиях. Изготовление печи — буржуйки не отнимет множество сил и времени, достаточно иметь небольшие навыки в слесарных работах, подручный материал, инструмент.

Буржуйка из старого газового баллонаБуржуйка из старого газового баллона Буржуйка из старого газового баллона

Разновидности буржуйки

Доступна масса конструкций для производства буржуек своими руками. Необходимо обратить внимание на характеристики и другие параметре при виде устройства, его прямое назначение и использование в хозяйстве. Изготавливается буржуйка практически из любого материала:

  • старый газовый баллон;
  • бочка;
  • металлический бак;
  • листовой металл толщиной более 4 мм используется при случаях уникальной конструкции.
Буржуйка своими рукамиБуржуйка своими руками

Буржуйка своими руками

Для отопления построек гаражного типа или приготовления еду подходит практически любой вид печи – буржуйки. В жилом помещении необходимо подобрать конструкцию при соответствии с параметрами герметичности, отвода дыма.

Сборка печки буржуйки из трубы

Отличным вариантом для дачного домика является компактная буржуйка своими руками из трубы необходимого диаметра. Хорошие показатели теплоотдачи, эстетический вид дают возможно использовать устройство в помещениях небольшой квадратуры. При поэтапном выполнении возможно добиться качественной печи, не затрачивая финансовых средств.

  1. Подготовленный кусок трубы необходимо разметить под отверстия для лючков зольника и топки. Нижнее отверстие может быть выполнено меньшего размера. Для вырезания отлично подойдет болгарка или газовая сварка.
  2. Прямоугольники, отрезанные ранее не нужно выбрасывать, они будут выступать в роли будущих дверец для герметичной конструкции. На кусочки по краям наносится листовой металл, чтобы прилегание происходило нахлёстом. После добавления металла происходит установка щеколды на дверцы.
  3. В трубе устанавливаются кронштейны на уровне ниже дверцы топки на 10 см. Уголки отлично подойдут для изготовления будущего колосника.
  4. На днище трубы устанавливаются ножки для устойчивости, избегания опрокидывания буржуйки. Предварительно необходимо заварить дно, верхнюю часть.
  5. К верхней части приваривается труба меньшего диаметра с заранее подготовленным вырезом, она будет выступать в роли дымоотвода.
  6. Для работы дверок устанавливаются петли, герметичность достигается правильно размеченной зоной крюка, сбалансированной дверцей.
  7. Красивый внешний вид достигается нанесением жаропрочной краски. Перед покраской швы зачищаются, обрабатываются соединения, это позволит придать вид буржуйке своими руками, купленной на рынке.
  8. После сборки печь присоединяется к дымоходной трубе для отвода газов.
Сборка печки буржуйки из трубыСборка печки буржуйки из трубы

Сборка печки буржуйки из трубы

Данный тип подойдет для отопления в доме, прост при изготовлении. На верхней части вполне возможно вскипятить чайник или разместить небольшую кастрюлю.

Буржуйка гном

Наиболее распространенной печью является разновидность в простонародье называемая «гном». В силу компактного корпуса, простоты монтажа возможно изготовление легкой и мобильной конструкции. Простейшим вариантом является корпус, который размещает топку и зольник. Более функциональные буржуйки комплектуются специальными перегородками, так повышается теплообмен.

При изготовлении используется лист стали от 3 мм, важно понимать, что чем толще сталь, тем конструкция прочнее, но больше весит. Также понадобятся уголок, труба для отвода, крышку возможно сделать своими руками, или приобрести на рынке. Заготовки размечаются при соответствии с подготовленным чертежом, отверстия возможно вырезать заранее в более удобных условиях. Передняя панель изготавливается с отверстиями для поддувала в процессе топки. Остаточный материал от отверстий дверей служит как крышки с наваренным уголком.

Буржуйка ГНОМБуржуйка ГНОМ

Буржуйка ГНОМ

Отвод дыма производится через своеобразный лабиринт, состоящий из пластин. Первая пластина служит как экран и устанавливается на ближние расстоянии, вторая на дальним, таким образом происходит завихрение горячего дыма, более эффективная теплопередача. Изнутри буржуйки привариваются своими руками уголки по сторонам, для крепления колосника, который изготавливается из прутьев арматуры или высверливаются отверстия в листе металла.

Заключительным этапом сборки возможно обварить края конструкции уголком, это станет причиной большего веса, но повышается прочность, устойчивость буржуйки. После сварки швы зачищаются, корпус необходимо покрыть краской жаропрочного типа. Повышенная эффективность устройства достигается установкой экрана, кроме лучших показателей теплообмена, приспособление играет роль при безопасной эксплуатации изделия.

Буржуйка из колесных дисков

Изготовление своими руками буржуйки из колесных дисков не потребует особых знаний и материалов. Перед началом работ необходимо точно определить размер, наиболее оптимальным считается диаметр 5 см, высота около полутора метра. Толщина колесных дисков с такими размерными параметрами не превышает 10 мм, этого достаточно для получения в результате прочной буржуйки.

Буржуйка из колесных дисковБуржуйка из колесных дисков

Буржуйка из колесных дисков

Процесс состоит из нескольких основных моментов:

  • основание может быть изготовлено из неиспользуемых чугунных батарей, при случае отсутствия материала под рукой, комплектующие возможно купить не дорого на рынке вторсырья;
  • радиаторы окутываются листами из стали, толщиной не менее 7 мм;
  • производится отверстие для топки, отрезок используется для дверцы;
  • монтаж колес производится на верхнюю часть подготовленной конструкции;
  • конструкция сваривается по внешнему диаметру, необходимой высоты;
  • верхняя крышка изготавливается из листа металла нужного диаметра, в которой вырезается отверстие для дымохода.

Такая конструкция будет материально выгодна при наличии старых, неиспользуемых колесных дисков. Буржуйка своими руками из колесных дисков отличается безопасностью, отсутствием финансовых затрат на изготовление.

Печка из газового баллона

Буржуйка из газового баллона используется, когда необходим быстрый прогрев небольшого помещения. Параметры печи таковы, что она способна быстро нагреваться, но с такой же скоростью и остывает. Корпус отличается минимальным количеством навесных деталей, основные составляющие это газовый баллон, дверка и поддувало. Зольник соединён с поддувалом, отверстие, которое способствует проникновению воздуха в конструкцию.

Печка из газового баллонаПечка из газового баллона

Печка из газового баллона

Дымоход изготавливается изогнутым способом, это объясняется отсутствием внутри конструкции лабиринтов для дыма, если устанавливается прямой дымоход, печь выдает не достаточно тепла.  Для разогрева возможно использование любого горючего материла, начиная от отходов столярных работ, заканчивая опилками, не обработанным деревом. Для безопасного проведения работ стоит проверить наличие остаточного газа в баллоне. Остатки газа вытравляются водой, из вертикально установленного баллона. Процесс изготовления не особо отличается от печи – гнома, необходимо просто определиться с расположением печи.

Буржуйка из бочки

Буржуйка своими руками из бочки способна обогреть достаточно большой объем, но отличается увеличенными размерами по сравнению с конкурентами. Исполнение может быть в вертикальном и горизонтальном виде, для работы понадобятся лист металла труба для дымохода и бочка. При изготовлении буржуйки из бочки своими руками размечаются будущие отверстия для топки и поддувала, затем разрезается пополам на две равные части. В верхней части прорезается отверстие под дымоход, своеобразную варочную панель.

Буржуйка из бочкиБуржуйка из бочки

Буржуйка из бочки

Заранее подготовленный колосник прикрепляется в нижней части бочки, возможно приварить уголки, на которые будет ставиться колосник, такая конструкция позволит заменять отработанный элемент печи. Дверцы для топки вырезаются аналогичным способом с другими типами конструкций. Буржуйка из бочки оснащается проемом в самой нижней точке для поддувала, для дверец привариваются петли, затворы и крепежные ушки.

Достоинства и недостатки буржуйки

Распространенное использование буржуйки получили за ряд основных достоинств. Среди них имеются положительные стороны и отрицательные, каждый выбирает тип по себе и способен изготовить печь самостоятельно. Основные положительные стороны:

  • Универсальная конструкция позволяет использовать любые варианты для розжига печь. Тип топлива фактически не имеет значения, им может быть любое горючее твердое сырье. При некоторых модификациях используется для обогрева отработанное машинное масло.
  • Простая конструкция, облегченная структура монтажа. Изготовление своими руками не требует финансовых затрат, достаточно знаний в областях сварки и слесарных работ.
  • Большое количество разновидностей позволяет изготовить, установить в соответствие с площадью обогрева, помещения и других потребностей от устройства.
  • Не требуется строить фундамент или крупные конструкции.

Практически любое оборудование, особенно которое возможно изготовить своими руками, имеет несколько недостатков. Буржуйка не исключение, перед выбором данного отопителя стоит обратить внимание на не обратимые факты:

  • Большое внимание уделяется пожарной безопасности. Герметичный дымоход должен выводить отработанное топливо на улицу, дверцы надежно закреплены во избежание выпадения угольков или других горючих элементов.
  • Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения.
  • Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров. Повышенный расход топлива позволяет использовать печь только на необходимое время.

Перед использованием нагревательного прибора, стоит обратить внимание на тип конструкции.

Некоторые разновидности нельзя использовать в помещении, существуют типы только для отопления или подогрева. Важно изготовить универсальное устройство, которое поможет в любую минуту.

Материалы и инструменты

Буржуйка не потребует при изготовлении своими руками множества средств и материалов. Для опытного мастера не составит труда подобрать правильные материалы, новичкам рекомендуется воспользоваться списком деталей, которые имеются в каждом гараже. Стальной лист, служит для перемычки, варочной плиты, конструктивная особенность которой, потребует материала для основания, газовый баллон, бочку или автомобильное колесо.

Труба для дымохода не должна превышать установленных длины и диаметра по чертежам. Колосник потребует арматурного прута диаметром до 1,5 см, готовое изделие реализуется специальными магазинами. Размеры устройства зависят напрямую от диаметра баллона или бочки.

Необычная буржуйка из листа металлаНеобычная буржуйка из листа металла
Необычная буржуйка из листа металла
Декоративная буржуйка своими рукамиДекоративная буржуйка своими руками
Декоративная буржуйка своими руками

Из инструментов обязательно наличие болгарки, которая выступает в роли шлифовальной машинки одновременно. Для качественной резки и обработки, необходимо иметь несколько насадок разного типа. Сварочный аппарат, укомплектованный электродами, средствами защиты, измерительные и маркировочные приборы, металлическая щетка и дрель.

Сфера применения буржуек

История гласит, что название «буржуйка» появилось от параметров низкой теплоотдачи, при высоком расходе горючих материалов, такими печами пользовались люди обеспеченного класса. Высокую популярность печь — буржуйка обрела в начале 20 века. Печи устанавливались на жилых помещениях для обогрева, а также использовались военными. Приготовление пищи своими руками возможно на верхней панели. Размеры буржуйки напрямую зависят от конструкции, используемых материалов.

Креативная самодельная буржуйкаКреативная самодельная буржуйка

Креативная самодельная буржуйка

При введении массовой системы отопления помещений буржуйки стали терять популярность в городах, но все больше использовались на селах. В отдаленных районах по сей день не существует централизованного отопления, люди используют отопительные приборы без электричества.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений. Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство.

Чертеж для сборки буржуйкиЧертеж для сборки буржуйки

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

  • Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
  • Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
  • Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
  • После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
  • Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
  • Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
  • Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
  • Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйкиУстройство дымохода буржуйки

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

  1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
  2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

  1. Сталь.
  2. Чугун.
  3. Железо.
  4. Латунь.
  5. Алюминий.
  6. Медь.

На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Буржуйка из стали

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

  1. В топку загружают дрова.
  2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
  3. В систему отопления или водоснабжения поступает горячая вода.
  4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
  5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

  1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи). Буржуйка с открытым теплообменником

    Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

  2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки. Буржуйка с витым теплобменником

    Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

  • встроенный в печку бак с водой — ёмкостной бойлер;
  • трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
  • магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

Металл для изготовления времянки

При изготовлении буржуйки используют толстостенный легированный металл

Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

  1. Повесить на печь защитные экраны.
  2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами. Меры пожарной безопасности при установке буржуйки

    Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

  3. В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
  4. Наметить расположение расширительного бака.
  5. Провести магистрали с водой.
  6. Выбрать модель бойлера.

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

  1. Болгарка.
  2. Электро- или газосварка.
  3. Электрическая дрель и свёрла.
  4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
  5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
  6. Уплотнитель или силикон для фитингов.
  7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

  1. Металлические бочки объёмом от 20 до 200 л.
  2. Автомобильные диски от 2 шт.
  3. Баллоны из-под пропана или углекислоты.
  4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
  5. Металлические фляги для воды на 20, 30 или 40л. Буржуйка из газового баллона

    Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:

  1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
  2. Газовый баллон или баллон из-под сжатого газа.
  3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

  1. Обрезаем газовый баллон. Подвариваем ножки. Обрезка газового баллона

    Сначала у газового баллона необходимо срезать верхнюю часть

  2. Вырезаем отверстие для дымохода диаметром 150–210 мм.
  3. Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода. Сверление отверстий для колосника

    В нижней части баллона делаются отверстия для удаления золы и образования тяги

  4. Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку. Устройство зольника

    К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

  5. Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника. Дверцы топки и зольника

    Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

  6. На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
  7. Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
  8. Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.
Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

Собираем ёмкостной рекуператор, пользуясь схемой.

Схема водяного бака на дымоходе

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

  1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
  2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм). Вырезание топки и поддувала

    Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

  3. Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
  4. Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
  5. Тщательно обвариваем внешние стороны обеих гаек. Гайки для крепления труб

    В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

  6. Привариваем к трубе расширительного бака металлические пластины.
  7. Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
  8. Вставляем дымоход в получившуюся конструкцию.
  9. Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником. Готовая конструкция печи буржуйки

    На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

  10. Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы. Заправка системы и гидравлические испытания

    Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

  11. Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.
Буржуйка с водяным контуром в бане

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Особенности эксплуатации печки с водяной рубашкой

  1. Желательно установить в гидросистему датчик температуры и давления.
  2. Необходимо регулировать тягу в колосниках и в дымоходе.
  3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
  4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
  5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
  6. Необходимо предусмотреть место слива воды.
  7. Нельзя топить печь без воды — теплообменник может прогореть.
  8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

  • раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
  • после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком; Картофельные очистки

    Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

  • использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы. «Полено Трубочист»

    Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

  1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
  2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
  3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
