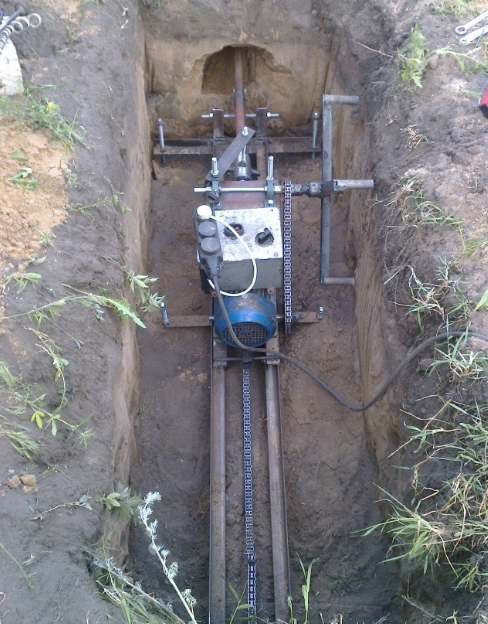

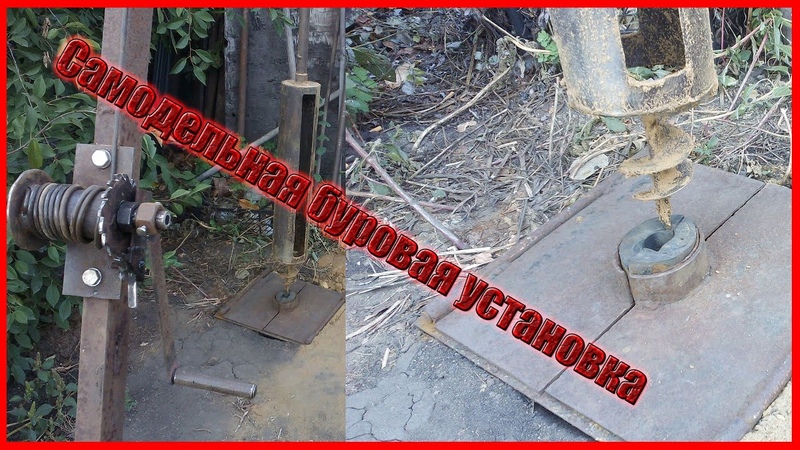

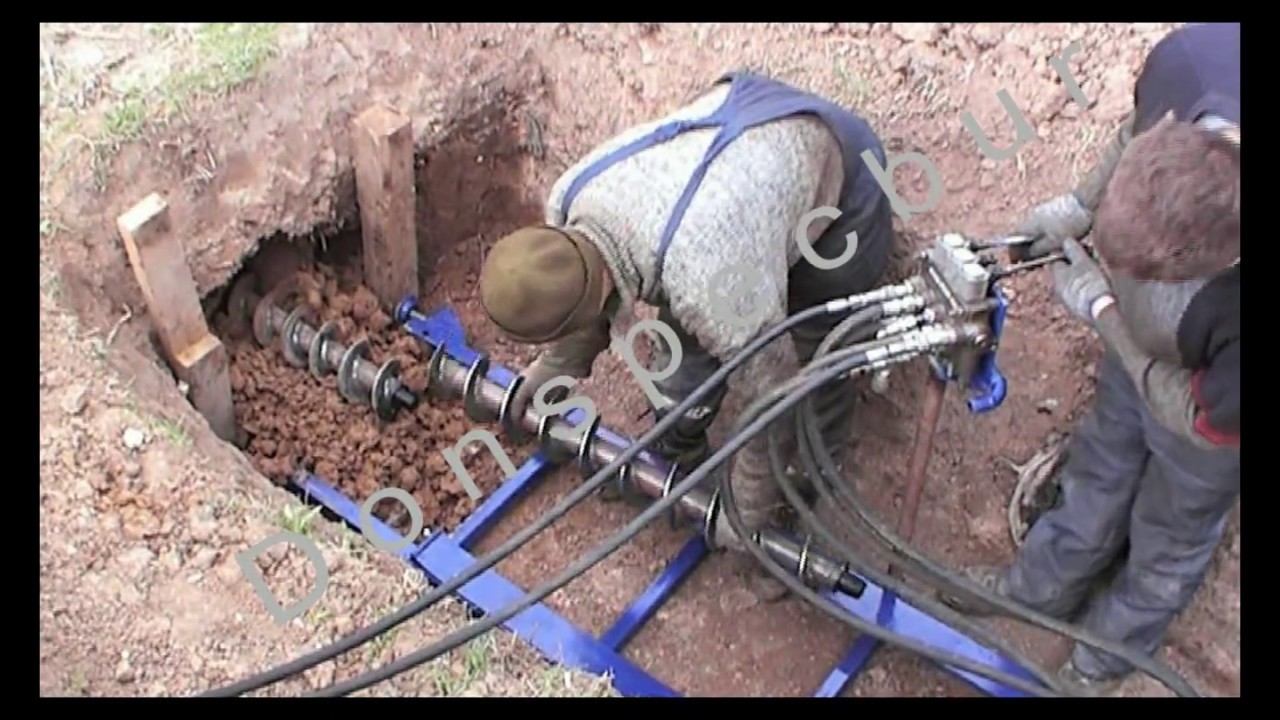

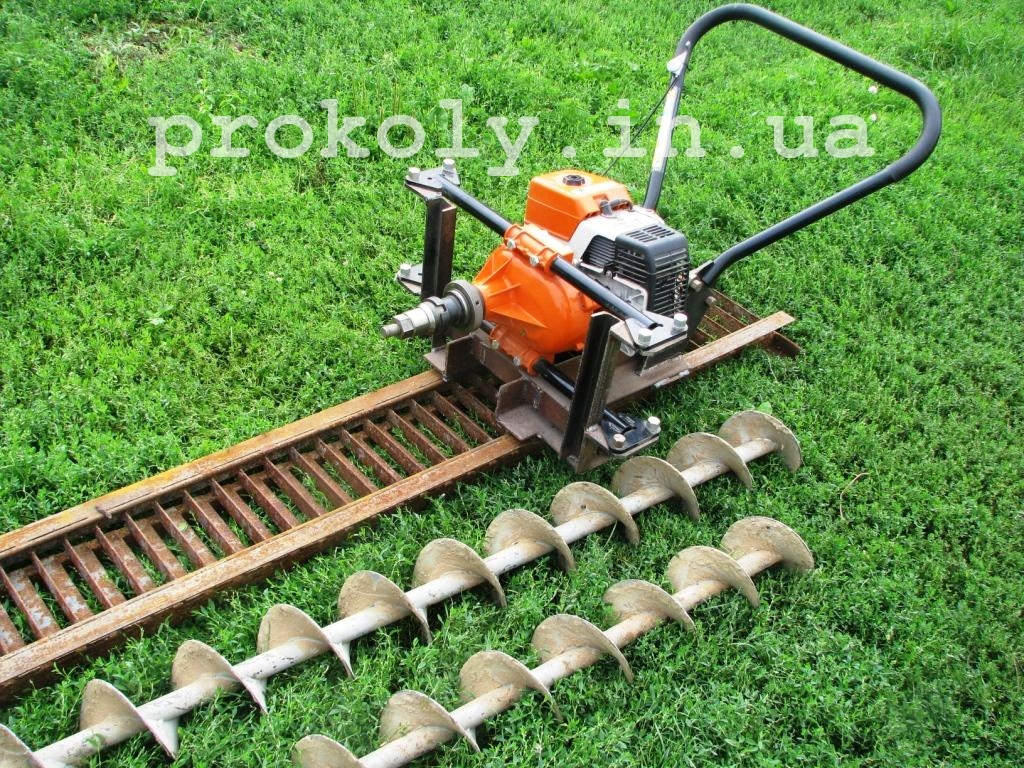

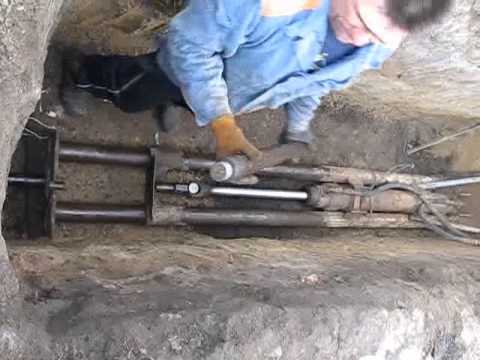

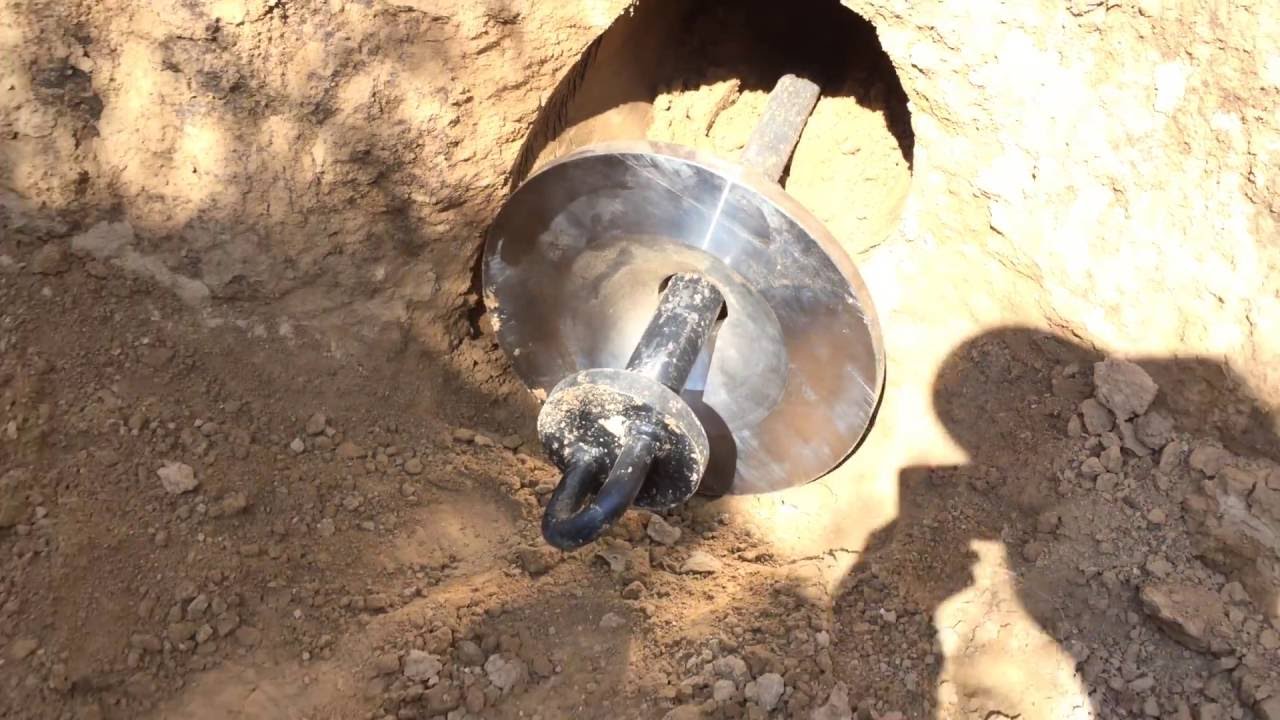

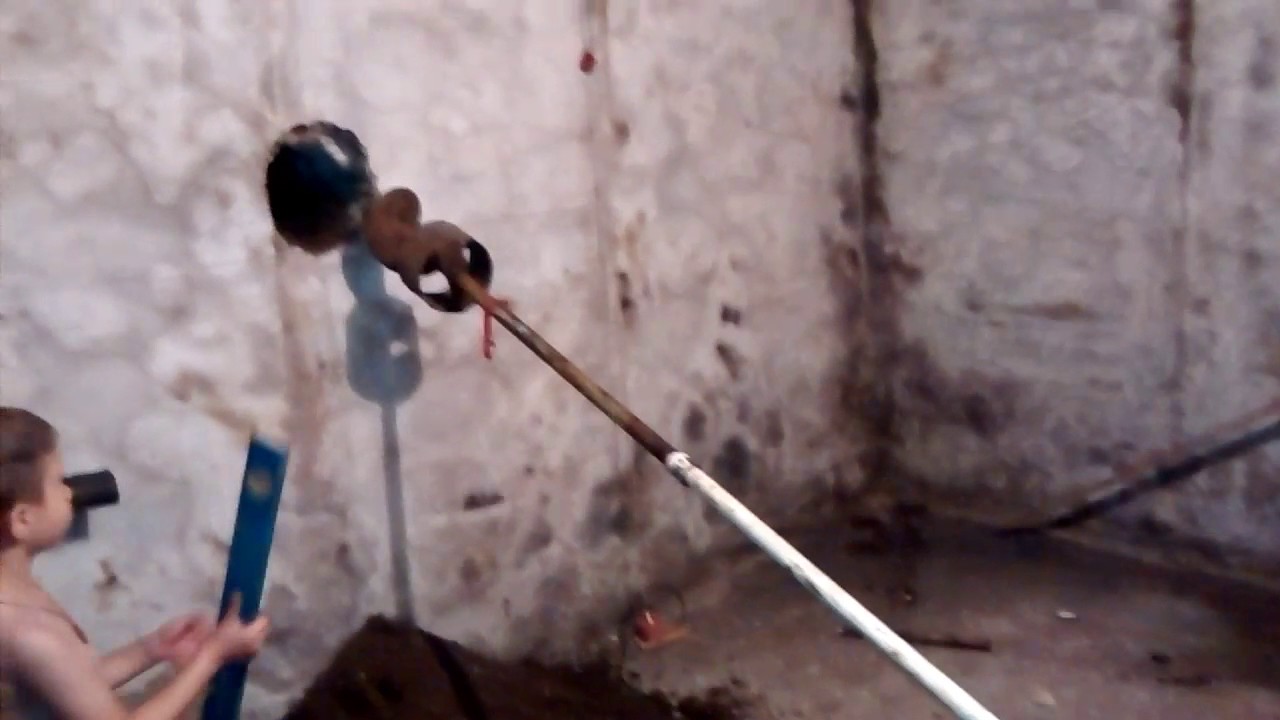

Бур своими руками для горизонтального бурения: Гнб своими руками. Ручной бур для горизонтального бурения

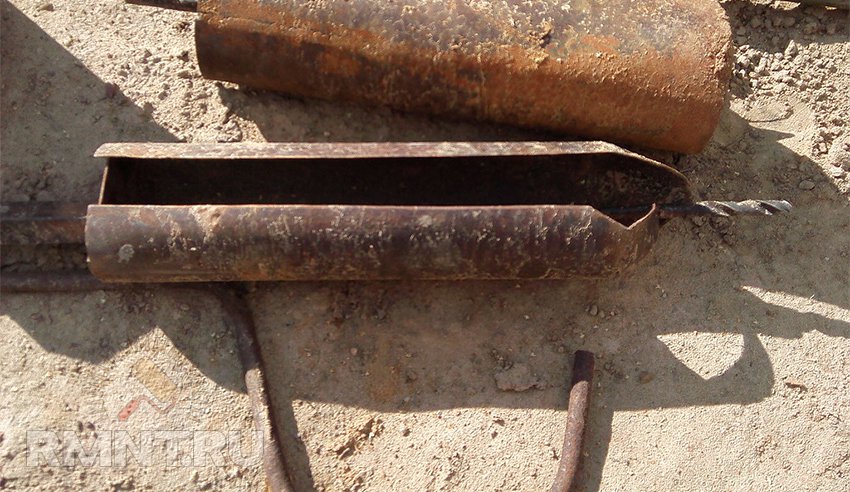

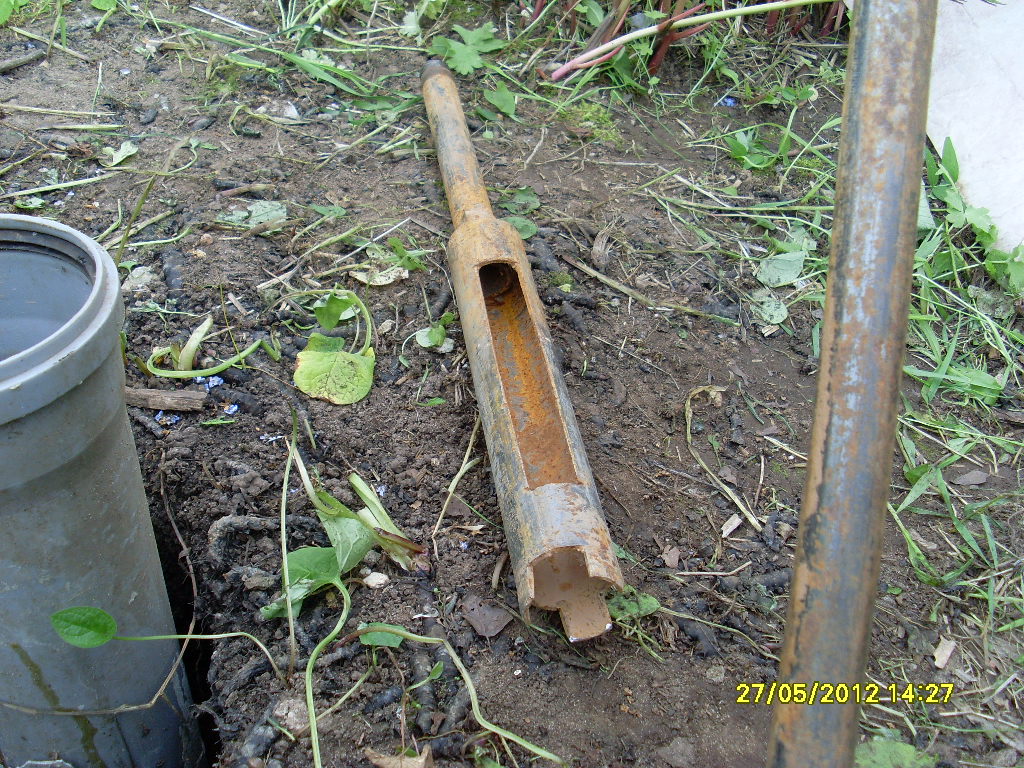

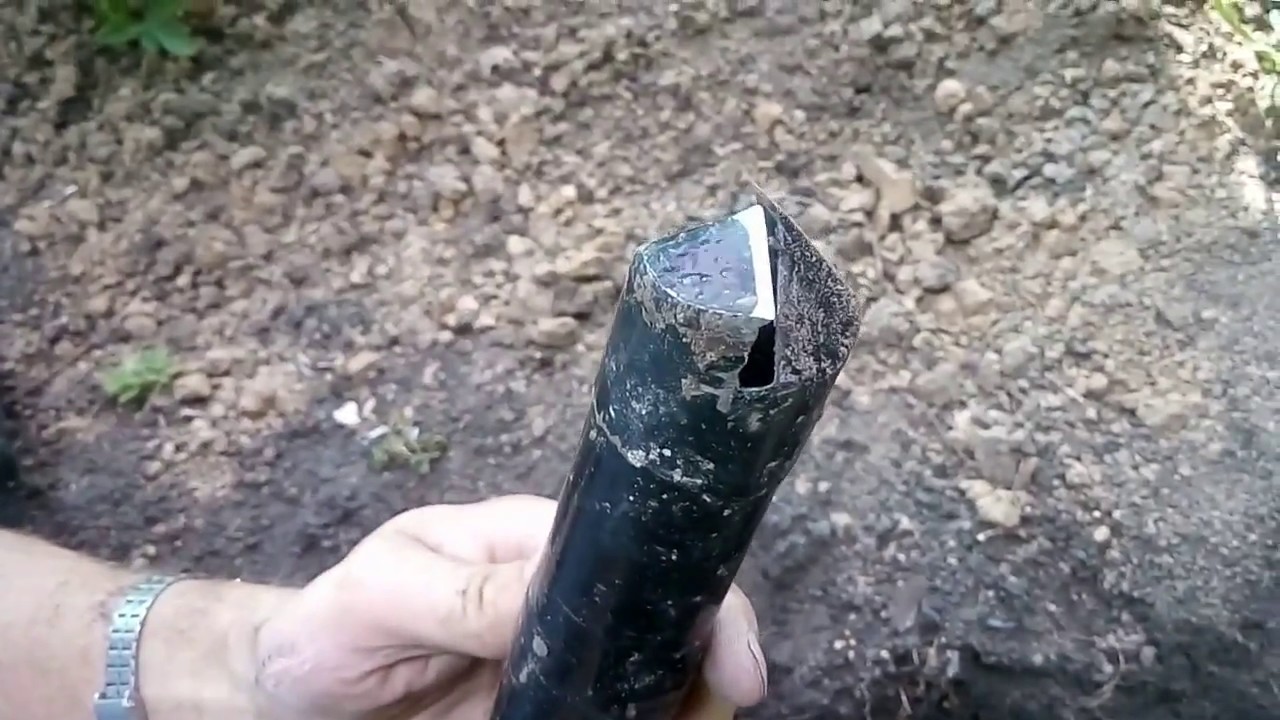

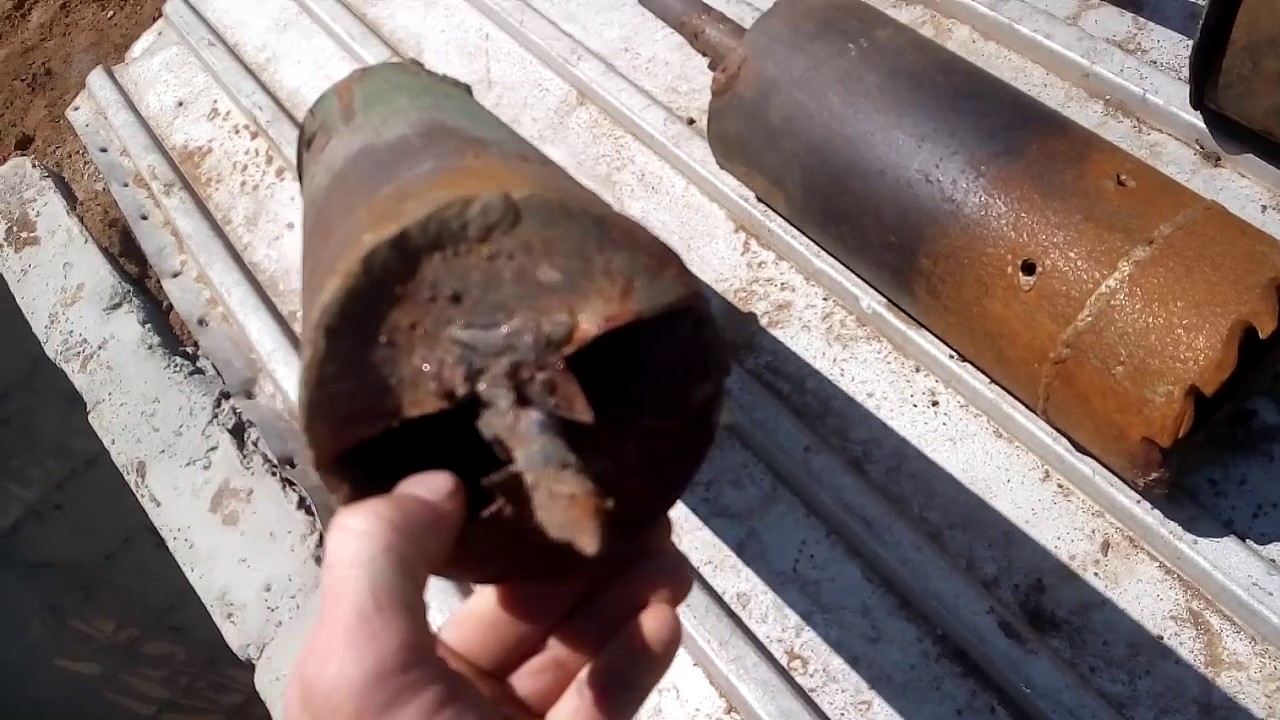

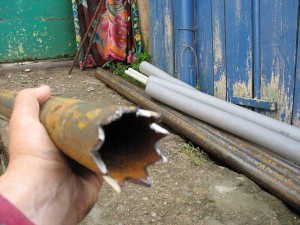

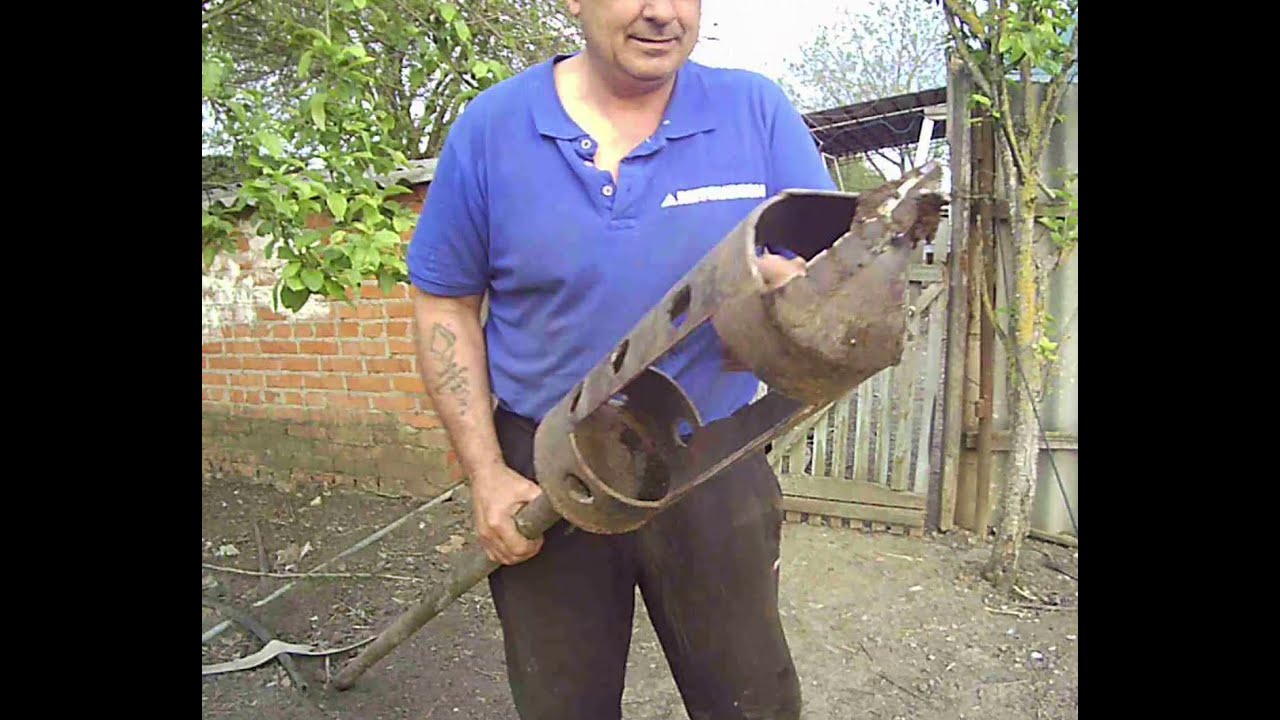

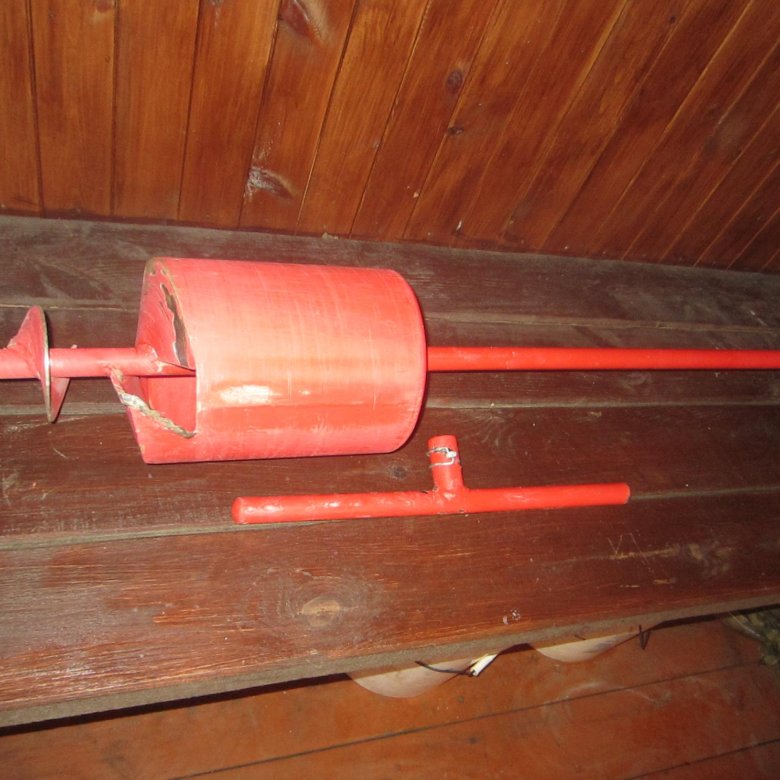

Ввинчиваясь такой бур набирает в цилиндр породу, после чего его необходимо извлекать. Также после полного заполнения он окажется бесполезным, пока не будет очищен.

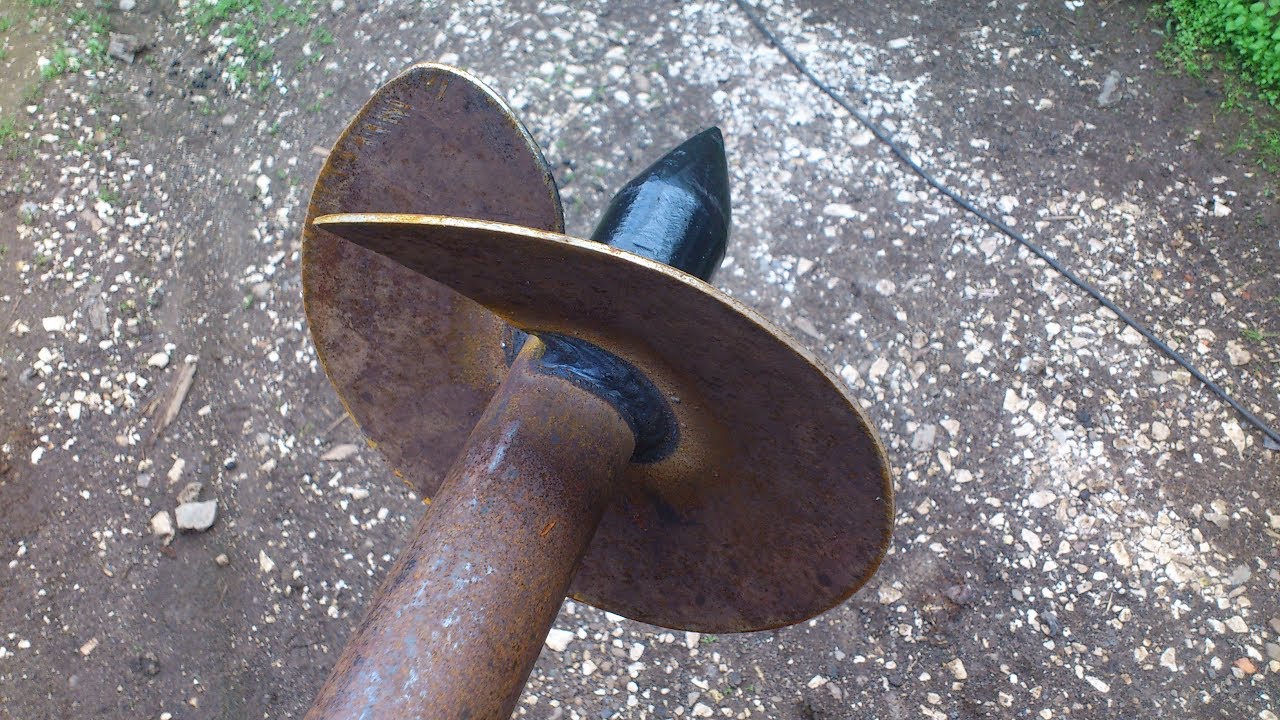

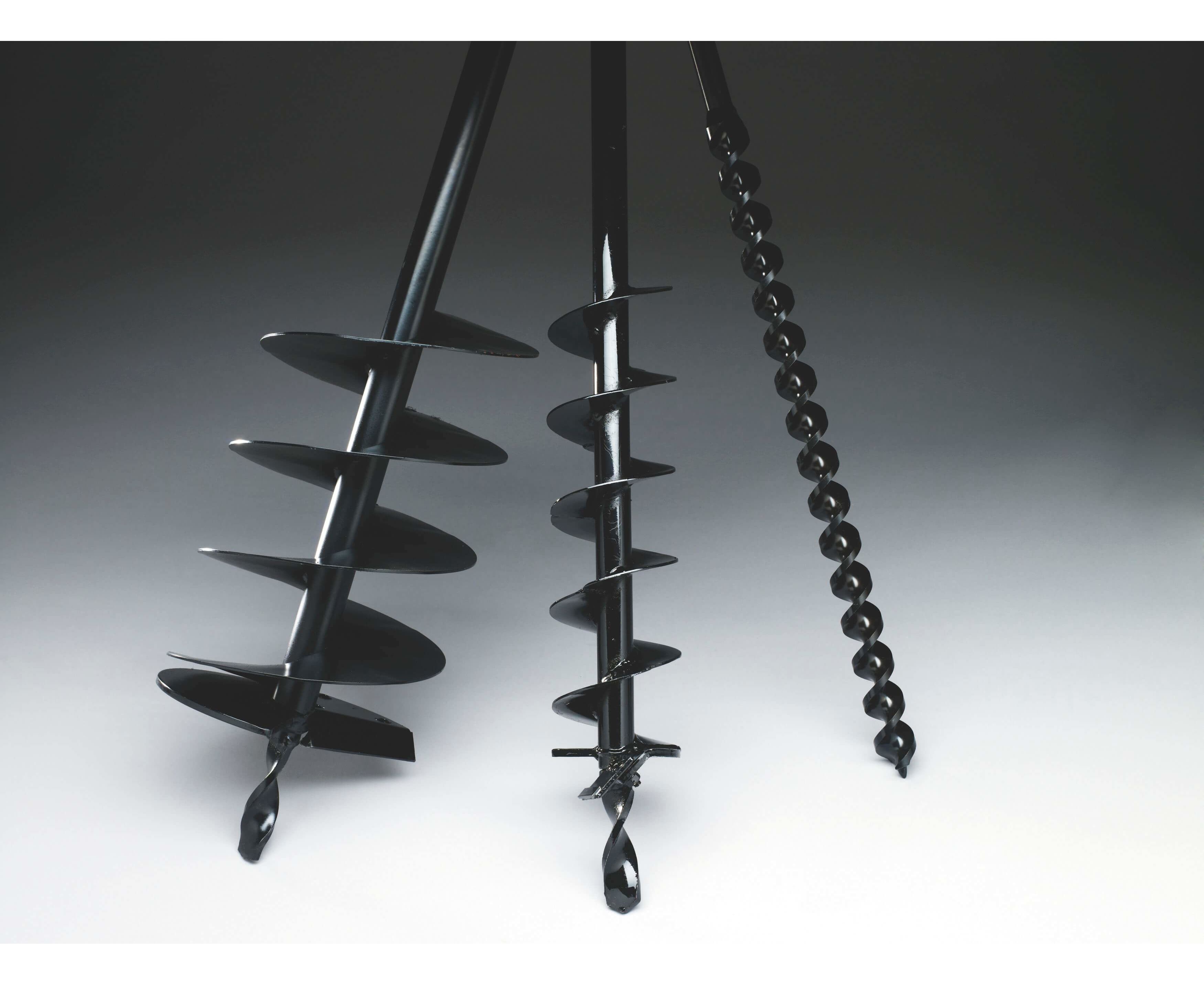

Змеевиковый

Напоминает бурав по дереву. Используется такая разновидность для бурения плотных суглинков. Такой бур должен изготавливаться из прочного метала с закаленным окончанием в виде хвоста ласточки. Очень важно качественное изготовление, так как он применяется для плотных грунтов. Действие его подобно штопору – он ввинчивается в породу.

Буровые долота

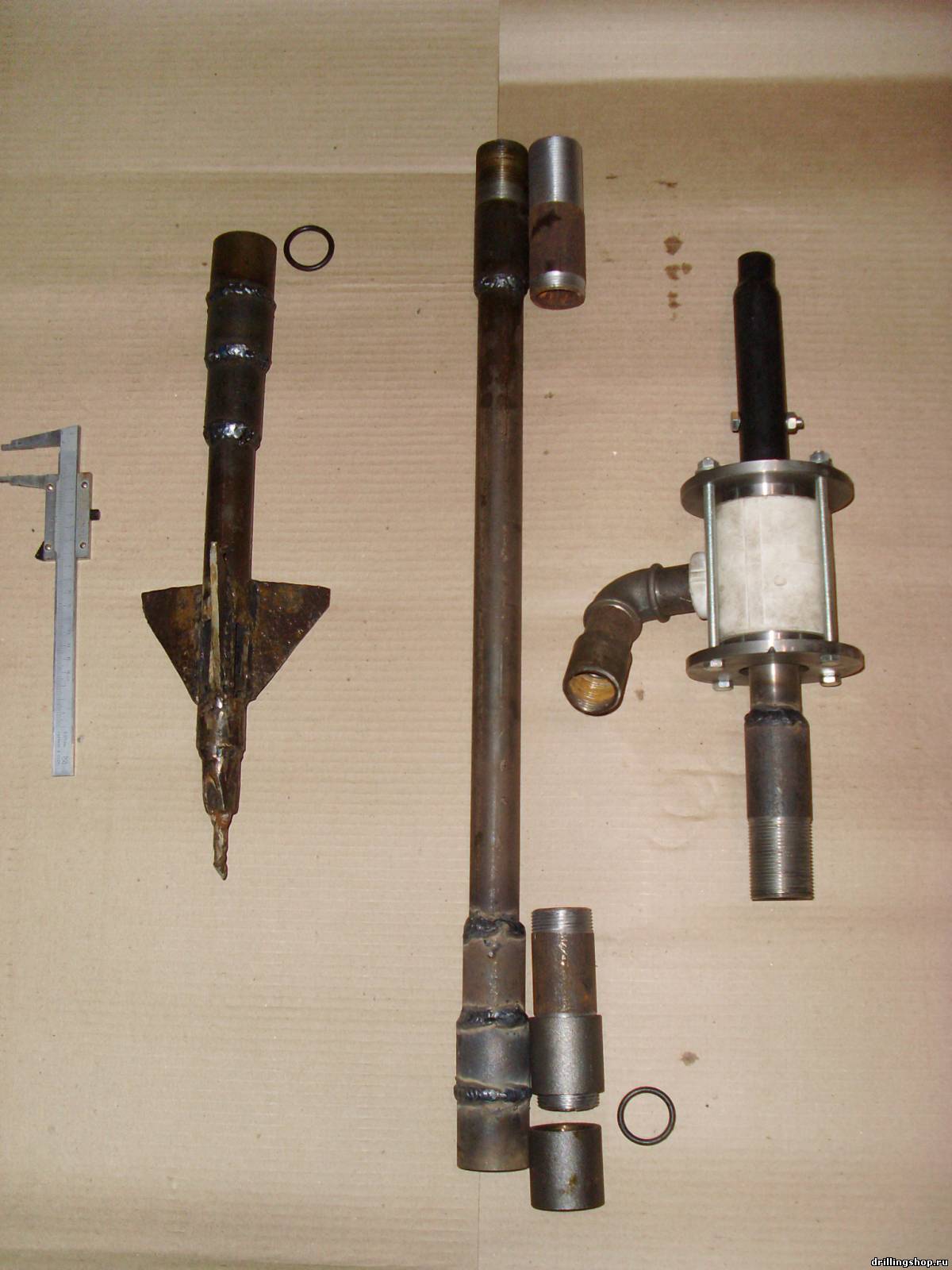

Долота применяются в основном для бурения твердых пород. При этом для пород различной плотности выбираются различные углы заострения. Изготовить в домашних условиях сложно, так как они изготавливаются ковкой в штампах из цельной заготовки. При этом сварные швы обычно не выдерживают, по этой причине их применение не рекомендуется. Однако самостоятельно можно изготовить составным способом: лезвия долота крепятся к корпусу заклепками.

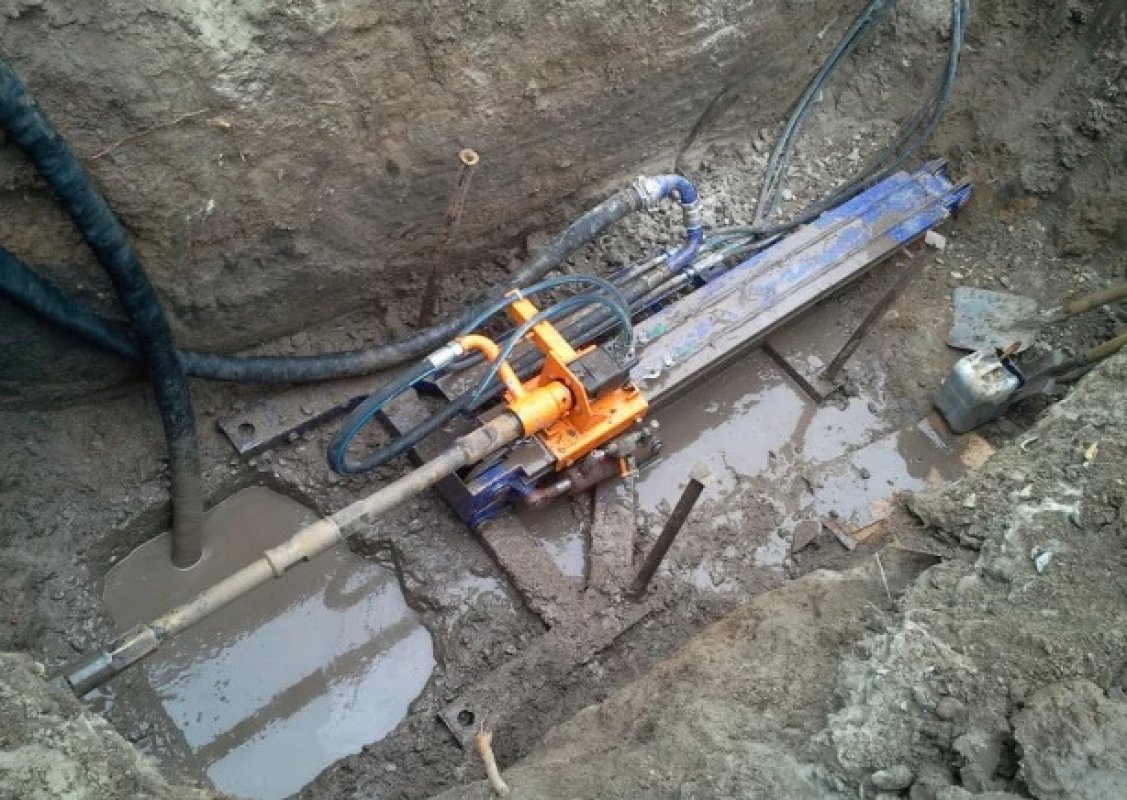

Установка «Крот» для горизонтального бурения

Российские производители предложили на рынок линейку миниатюрных устройств, позволяющих выполнить строительство инженерных сетей. Это гидробуры «Крот» трёх модификаций, позволяющие быстро и с надлежащим качеством пробурить скважину на воду на дачном или приусадебном участке.

Назначение БУ

Крот – 1

Это станок для бурения скважины на воду. Предусмотренная комплектация различными марками буров позволяет успешно применять БУ в грунтах разной плотности, включая скальные породы. Как правило, установки, предназначенные для упомянутых целей, позволяют выполнять скважину диаметром 7 – 32 см. Мы готовы укомплектовать установку абразивными или алмазными бурами. Максимальной гарантированной глубиной бурения, указываемой производителем, является 50м. Однако практика показывает, что в мягких породах она может возрасти до 80м.

Конструкция состоит из каркаса и трёх трубчатых опор и направляющей для размещения направляющих бура. Сам бур фиксируется на каркасе. Может комплектоваться дополнительными элементами (за отдельную плату). Можно заменить ручную лебёдку электромотором и подключить выносной ПУ.

Простота конструкции и невысокая стоимость позволяют клиентам приобретать «Крот-1», как для себя, так и для оказания платных услуг по бурению. У нас предусмотрено две возможности для заинтересованных лиц, покупка установки и аренда ГНБ.

Крот – 2

Отличается от предыдущей версии повышенной мощностью. Позволяет работать на грунтах, включая шестую категорию. Глубина скважины может составлять 80 – 100 м.

Незначительно отличается по конструкции элементами дизайна. Плюс к этому уже в стандартную комплектацию входят ПУ, электролебёдка и генератор. Эта модель способна работать автономно. При добавлении колёсной пары получается модификация 2М.

Крот – 9

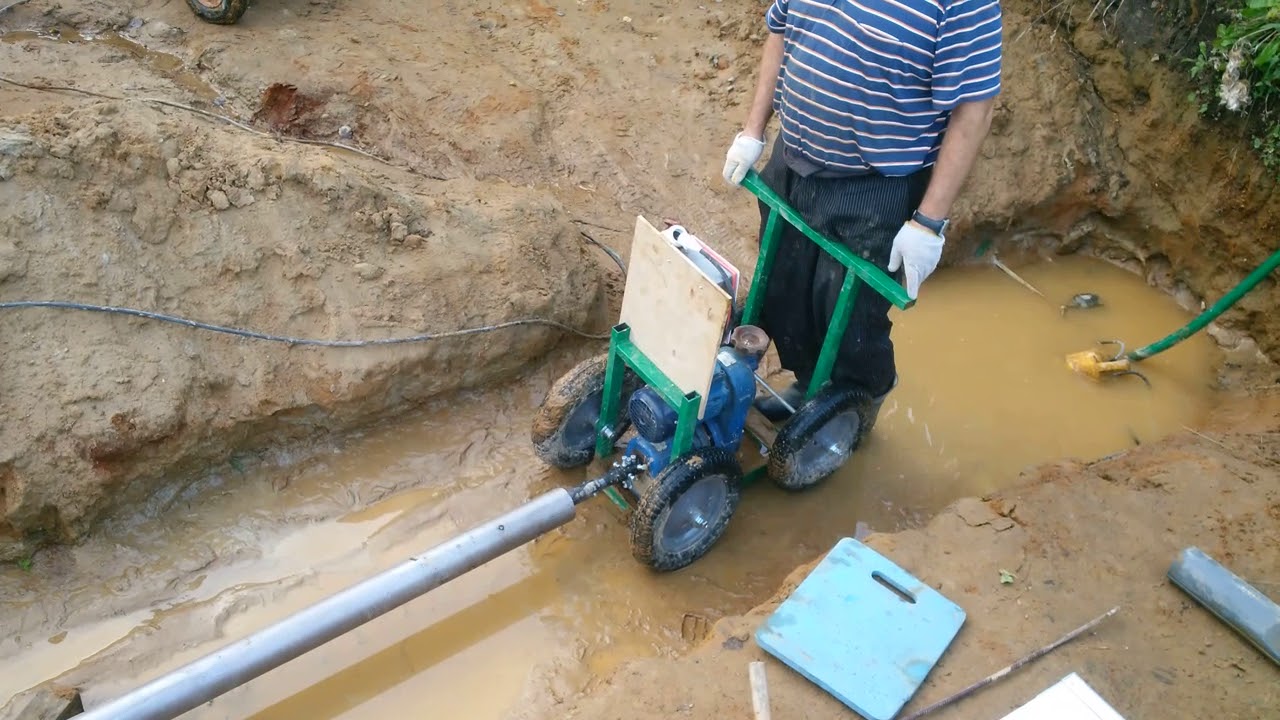

Весьма компактная конструкция, так называемого, качельного типа. Оператор нагружает бур самостоятельно. Предусмотрена транспортировка автомобилем (имеет одну ось). Рассчитана на бурение скважин диаметрами 5 – 35 см. но максимальная расчётная глубина не превышает 2 м. Причем, только в грунтах категории 1 и 2. Подобную работу никак не назовёшь метод ГНБ прокладки труб. Используются при строительстве заборов (бурение под опорные столбы) и т.п. работ.

На колёсной оси закреплена монтажная тумба с рычагом. На короткой смонтирован маслонасос и карбюраторный двигатель. На другом конце располагается бур складывающий.

Горизонтальное бурение (ГНБ) в прокладке коммуникаций по г. Москва

1. Построение пилотной скважины
2. Расширение протягивание трубопровода
3. Буровые растворы

Рассмотрим весь процесс немного подробнее. Буровые трубы (штанги) обладают достаточной гибкостью, имеющей, однако, предельное значение. Используя это качество, проектировщик строит профиль таким образом, чтобы его ось прошла в стороне от известных препятствий либо существующих коммуникаций. Для разрушения породы используется специальный инструмент – долото (лопатка) закрепленная на скошенной, на переднем конце пилотной буровой головки (пилот). В корпус пилота устанавливается зонд — излучатель. Буровой раствор закачивается внутрь пробуренного канала через полые штанги и отверстия – сопла пилота или расширителя, выполняя сразу комплекс задач — уменьшает трение, охлаждает нагревающийся от трения инструмент, предотвращает разрушение бурового канала, очищает её от разрушенной породы вынося ее на поверхность.

Построение пилотной скважины

Во время пилотного бурения важно следить за месторасположением бура. Для этого используется излучатель (зонд), расположенный непосредственно в пилоте. Зонд отправляет сигналы специальному приёмному устройству — локатору.

Локатор снабжен монитором, отображающим все необходимые данные об уклоне, местоположении и глубине пилота. Аналогичные данные получает машинист установки на свой дисплей. Оператор локации следит за тремя параметрами – направление движения пилота в плане, глубиной зонда от поверхности и уклоном пилота в процентах от горизонтальной плоскости. При отклонении фактической траектории от проектной, оператор локации останавливает вращение, подавая соответствующую команду машинисту установки по рации. Установив скос лопатки пилота по заданию оператора локации в нужное положение, машинист установки проталкивает буровую плеть без вращения и таким образом корректирует направление буровой колонны, после чего продолжает бурение по вновь заданному направлению. Буровая головка завершает своё путешествие в конечной точке траектории.

Расширение

Следующим шагом необходимо расширить проложенную с помощью буровой головки пилотную скважину. Первая стадия лишь намечает путь, где будет находиться будущий трубопровод, однако конечная скважина (канал), должна на 20 — 30% превышать диаметр самого трубопровода. Для расширения скважины используется буровой инструмент — расширитель. Расширитель присоединяют вместо пилотной головки со стороны выхода пилота и разбуривают скважину путем протяжки и вращения расширителя в сторону буровой установки с постоянной подачей в его сопла бурового раствора.

Протягивание трубопровода

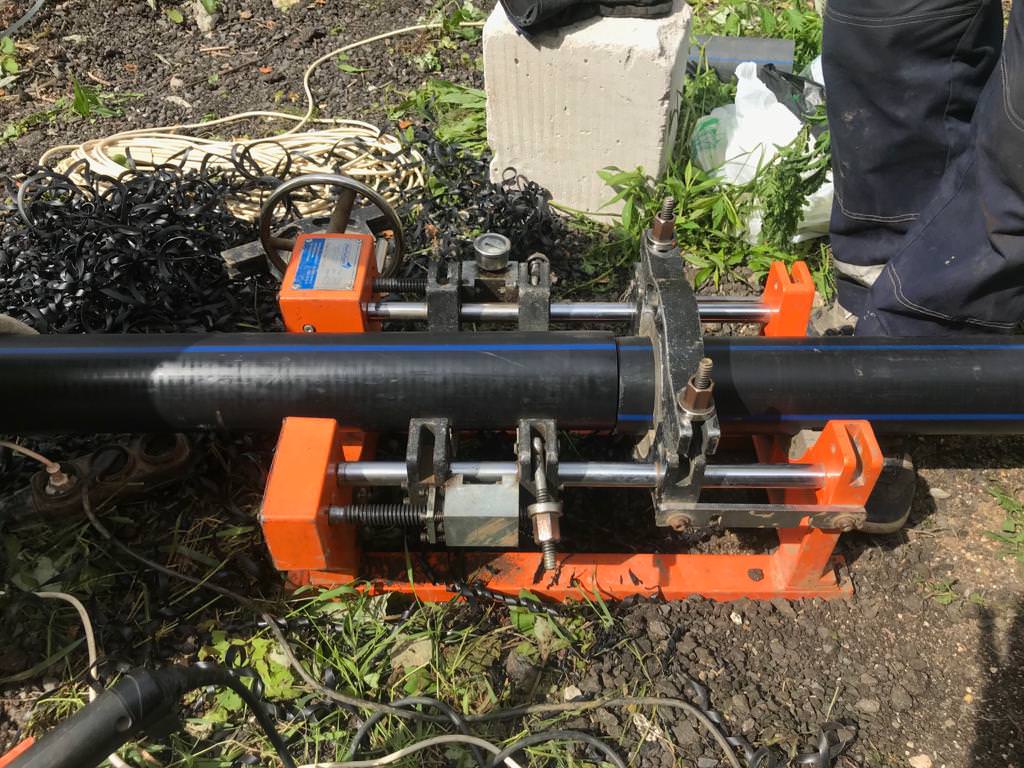

После выполнения предварительного этапа расширения, заранее сваренный в плеть трубопровод с помощью оголовка крепят к вертлюгу, а его в свою очередь к задней части расширителя. Трубопровод затягивается в скважину следуя за расширителем. Вертлюг не дает расширителю передавать вращение на трубопровод.

Плеть трубопровода проходит путь, точно совпадающий с пилотной скважиной, что соответствует проекту.

Буровые растворы

Без раствора имеющего необходимые свойства, использовать данную технологию было бы невозможно. Поэтому подбор идеального для горизонтально-направленного бурения раствора для конкретных гидрогеологических условий — задача первостепенной важности.

Что же такое буровой раствор? Это водный раствор нескольких компонентов. Его основным компонентом является бентонит, представляющий собой порошок из измельчённой монтмориллонитовой глины. Для улучшения несущей способности, вязкости, и других свойств вносятся полимерные и другие добавки.

Можно назвать пару веществ, не считая особых добавок, используемых в составе — это полимеры и так называемые бетониты, являющиеся по сути своей высоко гигроскопичной глиной.

Объект в Бутово:

★ Горизонтальное бурение — бурение .. Информация

Бурение пилотной скважины — особо ответственный этап работы, от которого во многом зависит конечный результат. это, используя инструмент для разрушения породы — буровой головки со скосом в передней части и встроенным излучателем.

Буровая головка соединена посредством полого корпуса с гибкой приводной штангой, что позволяет управлять процессом строительства пилотной скважины и обходить обнаруженные на этапе подготовки к бурению подземные препятствия в любом направлении в пределах изгиба для продления темы. буровая головка имеет отверстия для подачи специального бурового раствора, который закачивается в скважину и образует суспензию с измельченной породой. буровой раствор уменьшает трение на буровой головке и штанге, и защищает скважину от обвалов, охлаждает породоразрушающий инструмент, разрушает скалы и очищает от обломков, принося их на поверхность.

Контроль за местоположением буровой головки осуществляется с помощью приемного устройства локатора, который принимает и обрабатывает сигналы встроенного в корпус буровой головки передатчика. на мониторе локатора отображается визуальная информация о местоположении, уклон и Азимут буровой головки. также эта информация отображается на дисплее установка. эти данные являются определяющими для контроля соответствия траектории строящегося трубопровода проектной и минимизирует риски прорыва рабочей нити. при отклонении буровой головки от проектной траектории оператор останавливает вращение буровых штанг и устанавливает скос буровой головки в нужном положении. тогда задавливании буровые штанги без вращения для коррекции траектории бурения.

Строительство пилотной скважины завершается глава дрель выход в заданную точку.

Шпиндель сверлильного станка БС представляет собой трубу диаметром 50-80 мм длина 2-6 м. на концах БШ нарезаны конические резьбовые соединения с наружной, и на противоположном конце с внутренней резьбой. БС имеет один очень важный элемент без которого изменение направления пилотной скважины было бы невозможным, это — сильфонная вставка соединение. на каждой БШ есть два таких соединения. В общем-то, технологически, это больше напоминает накатку на трубе, нежели что-то приварить к БШ вставку.

В буровой машине БШ вкручиваются, последовательно, одна в другую, по мере продвижения буровой головки. таким образом, взаимосвязаны БШ, похожи на гибкий трос, которым прочищают канализационные трубы.

Принцип изменения направления движения буровой головки в горизонтальной и вертикальной плоскостях основывается на принципе гибкого кабеля: если свободный конец не закреплен если исправлена, это «гибкий ВАЛ», то есть он всегда будет немного изогнут.

Оператор на дисплее переносного приемника «видит» угол поворота буровой головки, то есть «свободного конца троса» и ее направление, и, при необходимости, «повернуть» направление скважины, выдает команду оператору бурильной машины «стоп», затем «Повернуть на N. / градусов», но только в одном направлении — в направлении закручивания резьб БШ! так что буровой головки пошел в правильном направлении. кроме того, оператор за пультом управления, есть «вдавливание» буровой головки в грунт на угол нужной траектории, затем оператор бурильной машины включает подачу промывочной жидкости — обычно воды — и продольную подачу с вращением. подача промывочной жидкости производится под регулируемым давлением через шпиндель бурильной машины в БШ и далее к буровой головке буровой головки. носителем в грунт на нужную траекторию.

Горизонтально-расточной станок

Бывают случаи, когда вам нужно просверлить кусок дерева, который просто не поместится в сверлильном станке. — как при сверлении отверстий в торцах доски. Вот где в идеале есть что-то вроде горизонтально-расточной станок. Когда он вам нужен, он вам нужен, но времена редки Достаточно того, что у большинства плотников его нет. — если у вас нет ShopSmith, который, очевидно, отлично справится с горизонтальным растачиванием.

Так что несколько раз, когда он мне понадобился, я сверлил отверстия вручную ручным сверлом, но направить сверло точно под прямым углом сложно, и я обычно получаю один отверстий под небольшим углом случайно, или, по крайней мере, я сделал это, когда построил этот каркас кровати

Поэтому я придумал этот простой шаблон для горизонтального сверления, который решает большую часть проблемы.Шаблон состоит в основном из куска дерева, который точно совмещен с вал дрели и установлен на верхней части ручной дрели. Положив сверло вверх дном на плоскую поверхность, при этом просверливаемая деталь зажата. рядом с ним это позволяет точно направлять сверло в древесину под прямым углом.

Изготовление такого кондуктора значительно упрощается благодаря тому, что многие сверла имеют цилиндрическую форму. раздел сразу за патроном. Это действительно хорошая первичная точка крепления. для джига.У двух моих ручных дрелей с этой цилиндрической частью диаметр 43 миллиметра. Мой набор долот Форстнера имеет шаг размера от 1/8 дюйма до 2 дюймов в диаметре. Поэтому для своего первоначального эксперимента я выбрал сверло диаметром 1 3/4 дюйма, которое составляет 44,5 дюйма. миллиметров, что дало мне около 1,5 мм провисания, которое, как я решил, я смогу компенсировать, переместив две половинки зажимного блока ближе друг к другу, как только я их разрежу.

Это оказалось не идеально, потому что при таком подходе стержень сверла в первую очередь зажимал плоские части в верхней и нижней части зажима, чтобы его можно было немного покачнулся из стороны в сторону.

Я сделал второй зажим, на этот раз просверлив отверстие диаметром 1 3/8 дюйма (41,3 миллиметра), или примерно на 1,7 миллиметра меньше. После сверления отверстия, а затем резки блока пополам на столе пила, мне просто нужно было немного приоткрыть бока дырки с ленточной пилой. На самом деле мне не нужно было очень много отрезать — просто коснитесь его несколько раз стороной полотна ленточной пилы (см. изображение слева). Я смог получить дрель с помощью этого подхода гораздо более жестко зажать блок.

В моей версии кондуктора мне приходилось просверливать в доске несколько широких и неглубоких отверстий. чтобы части корпуса сверла выступали в него. Я мог бы просто сделать повыше блок, чтобы зажать сверло немного дальше от доски, но я подумал, что это будет Лучше, чтобы сверло было ближе к доске.

Усовершенствованный зажимной блок по-прежнему не был жестким, поэтому я добавил еще один опорный блок ближе к рукоятке дрели. Я обрезал это так, чтобы он соответствовал верху спины угол сверла, и использовал его, чтобы убедиться, что сверло будет горизонтальным.Помогает в этом зажатие в сверло длинного сверла. Стальной стержень или вал будет работать даже лучше.

Первое выравнивание заключалось в том, чтобы взглянуть на него с помощью прямого куска дерева позади него (см. Выше), следующее выравнивание заключалось в том, чтобы просто прижать кусок дерева к сверлу при скольжении это туда и обратно. Это также позволило проверить выравнивание в направлении рыскания (из стороны в сторону), не только вверх-вниз.

Чтобы использовать приспособление, просто прижмите кусок дерева к краю верстака в качестве направляющей и затем закрепите заготовку на верстаке, подложив под нее другой кусок дерева, чтобы поднимите его на нужную высоту.Вам нужно будет убедиться, что доска и руководство оба параллельны краю вашего рабочего стола, если, конечно, вы не хотите, чтобы ваши отверстия быть под углом.

При сверлении нескольких отверстий рядом, чтобы избежать повторного зажима заготовки кусок дерева, можно просто положить несколько деревянных брусков между направляющей и кондуктор для перемещения сверла из стороны в сторону.

Я обнаружил, что этот подход недостаточно точен для размещения отверстий для дюбелей, поэтому, вероятно, лучше заранее пометить места отверстий шилом или использовать какой-нибудь направляющий элемент с отверстиями уже прикреплен к концу деревянного бруска. Но, по крайней мере, как только вы определите положение отверстия, вам не придется беспокоиться о получая это прямо.

Кстати, в этом сверле есть деревянная лопасть вентилятора, когда я отремонтировал его несколькими годами ранее.

Если вы собираете собственное приспособление, вот еще несколько полезных советов, о которых мы до сих пор не упоминали:

• Лучше всего для этого использовать клен.
• Просверлите отверстие 1 5/8 дюйма в зажимном блоке, пока он все еще является частью большой доски, чтобы вы могли лучше удерживать его.
• Прежде чем разрезать блок пополам, прижмите его к доске в том месте, где вы хотите, чтобы он шел, и используйте длинное сверло для просверливания пилотного отверстия в доске и большей части блока сразу. Таким образом, все отверстия для шурупов будут совмещены.
• После того, как вы разрежете зажимной блок пополам, расширьте отверстия для шурупов в нижней части блока и в плате. сверлом немного большего размера, чтобы винты вошли только в верхнюю часть блока.
• Используйте очень длинные винты — примерно 2 3/4 дюйма.В идеале они почти вышли из верх зажимного блока. Таким образом, блок с меньшей вероятностью расколется, когда винты потяните на это.

Обновление 2019
Я больше никогда не использовал это приспособление после того, как построил его в 2007 году. Основная проблема заключалась в том, что это не достаточно жесткий для того, для чего хотел его использовать. Но двенадцать лет спустя кто-то прислал мне это это квадратное сверло , которое делает именно то, что я джиг намеревался сделать, но построен очень добротно.

См. Также:

На мой сайт Деревообработка

Самодельный горизонтально-расточной станок

После того, как я построил свой паз с несколькими пазами машина, мне не понадобилась моя старая самодельная пазорезной станок больше. Но скользящий стол XY, который он был основан на слишком полезной части, чтобы ее можно было оставить неиспользованной. Изначально я получил стол от продажи излишков. Это полностью пред-ЧПУ технология. Я нашел его как «новый продукт» в выпуске журнала Popular Mechanics за 1968 год. через поиск книг Google.У меня также был фиксированный патрон сверла, с которым я когда-то сталкивался, и между сверлом патрон и стол XY, я решил, что смогу построить довольно приличный горизонтально-расточной станок.

Построение горизонтально-расточного станка

Я не был уверен, сработает ли мой метод удлинения вала, поэтому я временно собрал патрон и привод, прежде чем склеить что-нибудь вместе для проверки. Я использовал сверло диаметром 1/2 дюйма, чтобы удлинить вал. Буровая штанга слишком тверда, чтобы ее можно было захватить с помощью установочных винтов, поэтому я использовал угловую шлифовальную машину, чтобы втереть шпоночный паз в буровой штанге.Всегда весело видеть летят искры! Странно, но опилки не поджигают, даже если я их намеренно стреляю в опилки. Хотя, чтобы быть осторожным, я всегда убедитесь, что искры — не последнее, что я делаю перед тем, как покинуть мастерскую. Тем не менее, искры угловой шлифовальной машины определенно могут поджечь вещи на достаточно близком расстоянии.

Узел сверлильного патрона имеет вал 3/4 дюйма, и я сделал деревянную муфту, чтобы соединить его с валом 1/2 дюйма. буровая штанга. Я подумал, что мне может понадобиться сделать эту муфту более надежной и, возможно, выровняйте его резиной, чтобы придать ему большую гибкость, но эта первая попытка соединения все еще держится.Так что я подожду, пока он сломается, прежде чем сделать что-нибудь получше.

Вал проходит через шарикоподшипник рядом со шкивом. У меня не было шарикового подшипника с Отверстие 1/2 дюйма, но у меня было отверстие с отверстием 3/4 дюйма, и я использовал бронзовый подшипник скольжения, который Пришлось поваляться доводить вал до размера подшипника. Пришлось шлифовать подшипник скольжения только немного, чтобы он поместился внутри шарикового подшипника. Я обнаружил, что бронзовая втулка будет медленно блуждать по валу к муфте, и из шарикового подшипника во время его работы.Поэтому я обмотал вал изолентой, чтобы удерживать его на месте. Большой шарикоподшипник также просто удерживается в дереве за счет трения. Отверстие было не совсем подходящего размера, поэтому я обернул вокруг нее два витка изоленты, чтобы она плотно прилегала. Однако я был очень осторожен чтобы центр шарикового подшипника точно совпадал с осью вращения сверла патрон в сборе.

Патрон дрели скользит вверх и вниз по двум стальным валам 5/8 дюйма на бронзовых подшипниках скольжения. Стальные валы 5/8 дюйма, в свою очередь, прикреплены к вертикальной «стойке», которая прикреплена к основанию. При сверлении могут потребоваться значительные силы, и все эти силы передаются через него. вертикальный столб. Так что связь поста с базой очень важна.

Может быть, я немного переборщил, сделав его семислойным (семи) пазом и шипом. Я прорезал несколько пазов своим долбежным пазом, и шипы с моим винтом коробка стыковочная приспособление. Как только он был установлен, изготовление семи пазов не потребовало особых усилий.

Пока сверлильная головка перемещается только вверх и вниз в пределах нормального диапазона, ремень не требует настройки. Но если голова поднята до упора, ремень необходимо переместить регулировку натяжения, чтобы ремень не натягивался слишком сильно.

У меня на этой машине около 15 см диапазона вертикальной регулировки. Не так много, как на моя долбежная машина, но хватит.

Со ступенчатым шкивом на двигателе и всего одним шкивом на буровой головке, двигатель действительно должен двигаться вперед и назад, чтобы использовать шкивы разного размера. Крепление двигателя удерживается параллельно выступом в основании и прорезью в нижней части корпуса. крепление двигателя.

Я прорезал несколько прорезей в нижней части крепления мотора, чтобы мотор может перемещаться из стороны в сторону в различных положениях вперед / назад. Сюда, двигатель можно выровнять так, чтобы различные ступени его шкива совпадали с одиночный шкив на узле сверлильной головки. Этот подход сработал достаточно хорошо, и я повторно использовал простую схему для крепления шестерни на моем винте коробка стыковочная приспособление.

Я проверил центровку, установив в патрон длинную буровую штангу 1/2 дюйма, и проверив, чтобы он был квадратным и на одном уровне со столом. Первоначально это было не совсем так. уровень. Когда что-то не совпадает, всегда нужно выяснить, какие Большая часть приводит к смещению и исправлению этой части. Интересно, что основным источником вертикального смещения было то, что отверстия в патрон в сборе не был просверлен точно. Я не пробовал их, а просто Предполагалось, что они были сделаны аккуратно в механическом цехе. Оказалось, что это не так. Я закончил тем, что немного запилил отверстия напильником для бензопилы, чтобы можно было установить его ровно.

Чтобы закрепить сверлильный патрон и двигатель в сборе на станке, я в конечном итоге зажал его на концы стержней, по которым скользит стол. Это сокращает количество движений вперед и назад. стол есть, но у меня еще около 15 см хода, что более чем достаточно для моего целей. Мне пришла в голову идея заклинить стальные стержни. В форме трапеции В блоках есть Т-образные гайки, а винты через основание подтягивают их к валу.Вал, ближайший к опоре двигателя, имеет клин только с одной стороны. Другой «клин» — это часть база, и служит ссылкой.

Перейти к части 2 статьи

10 лучших советов Джоэла по горизонтально-направленному бурению | JHA Companies — Гражданские инженеры

Джоэл Д. Мур, PE

Последние 25 лет я занимался проектированием и проверкой горизонтально-направленных буровых установок (ГНБ) для строительства трубопроводов. Я посетил множество семинаров, купил много текстов и прочитал бесчисленное количество официальных документов по этой теме. Гораздо большую образовательную ценность (и веселье) имеет то много часов, которые я потратил на буровых площадках, задавая вопросы и внимательно слушая людей, выполняющих буровые работы. Прослушивание всех «рук» на сайте, которые знают намного больше, чем «эти инженеры», научило меня нескольким практическим правилам проектирования жестких дисков. Итак, теперь, когда я начинаю немного седеть, я думаю, что пришло время поделиться своими практическими правилами.Если вы ищете техническую диссертацию, есть много статей и книг по этому предмету, за которыми стоит гораздо больше инженерии и опыта, чем то, что вы найдете здесь, и хотя я заинтересован в предмете, это всего лишь мой «Абсолютно предвзятый» Мнение».

Вы много заплатили за мобилизацию бригад Geotech. Сделайте это стоящим вашего времени, просверлив несколько отверстий с каждой стороны объекта, который вы хотите пересечь. Две как можно ближе к объекту, который вы пересекаете, и от 20 до 25 футов справа и слева от запланированного пути ствола скважины (это четыре отверстия рядом с ручьем, дорогой или другим объектом).Проявите смекалку и залейте отверстия, когда они будут готовы. Просверлите скважину глубже, чем вы думаете. Просверлите еще один набор корончатых сверл возле точек входа и выхода. Опять же, просверлите в каждую сторону и смещайтесь от запланированного пути. При длительном бурении и в областях, где геология приповерхностных слоев сильно меняется, просверливайте еще больше наборов. Если у вас есть веские основания полагать, что подповерхностный слой непротиворечив, вы можете отказаться от числовых или корончатых сверл. Если это не так, то деньги, потраченные на информацию Geotech, во много раз сэкономят сумму в цене предложения бурильщика ГНБ, и если они знают, где находятся булыжники и твердая порода (например), вы сэкономите еще больше и получите больше шансов. при успехе.Не забудьте поделиться информацией с участниками торгов.

# 2: ДИЗАЙН ДЛЯ БОЛЬШЕГО РАДИУСА, ЧЕМ ОБЫЧНО ДУМАЛИ.

Принято считать (или было) радиус 100 футов на 1 дюйм диаметра трубы. Однако на самом деле происходит то, что траектория сверления пилотного отверстия редко имеет действительно хороший гладкий радиус. Обычно это серия коротких прямых сверл, кривых разного радиуса и множества «исправлений». Бурильщик установит «изогнутый переводник» на определенный угол и может раскачивать бурильную колонну взад и вперед для создания желаемого радиуса, но мой опыт показывает, что это может быть очень плавная кривая, а может и нет.Многие бурильщики сегодня предпочтут конструкцию с диаметром трубы 120 футов / 1, и я считаю, что это минимум. Поскольку мы используем все более и более высокий предел текучести и трубы с более толстыми стенками, бурильная колонна становится довольно жесткой при обратном натяжении, и без гладкого отверстия требуется большое усилие, чтобы втянуть ее в отверстие. Да, бурильщик может расширять выступы и / или расширять на размер больше, чем было бы необходимо в противном случае, но больший радиус по конструкции и бурильщик с некоторым терпением во время пилотного бурения окупится. Если вы обнаружите, что сила отката действительно велика, даже если вы находитесь в хорошей скале, вы можете повредить покрытие трубы в местах, вызывающих помехи. Вы не обязательно увидите это на первой половине стыка трубы.

№ 3: ИСПОЛЬЗУЙТЕ ТЯЖЕЛУЮ СТЕНУ.

Отношение диаметра к толщине стенки (D / T) должно быть меньше 50. Во-первых, это даст вам больше шансов избежать обрушения трубы во время отвода, а во-вторых, это даст вам большую толщину стенки для компенсировать выбоины.Я сам был свидетелем обрушения ныне заброшенной 10-дюймовой трубы под рекой Аллегани недалеко от Олеана, штат Нью-Йорк, «установленной» в конце 1990-х годов, которая была слишком тонкой с учетом диаметра.

# 4: УКАЗАТЬ POWERCRETE, А НЕ ПОКРЫТИЕ ARO.

Для покрытия трубы укажите PowerCrete, а не износостойкую накладку (ARO). Если вы действительно заботитесь о защите эпоксидного покрытия Fusion Bonded Epoxy (FBE) и вашей стали от коррозии, укажите PowerCrete. Хорошие характеристики — 40 мил PowerCrete R-95 на 14-16 мил FBE. ARO хорошо подходит для установки трубы на переходах дороги / ручья или в местах, где трудно проложить трубу или установить каменный экран. Продукт PowerCrete будет иметь более высокую стойкость к истиранию, более низкий коэффициент трения и лучше выглядеть. Используйте правильный продукт PowerCrete для покрытия сварных швов и убедитесь, что они правильно подготовлены. Не забудьте нанять инспектора NACE для проверки покрытия сварных швов (* обещаю, это не платная реклама).

Сверление за угол подходит для пластиковой трубы и, возможно, стали небольшого диаметра, но для бурильной трубы это пытка, и трудно получить хорошее гладкое отверстие. Есть способ спроектировать его так, чтобы труба проходила только через одну плоскость, но для этого требуется много геометрии (3D CADD хорошо подходит для проектирования таких сверл). Дополнительные изгибы / изгибы увеличивают вероятность увеличения забойного давления бурового раствора и возможность непреднамеренного возврата. Лучше всего придумать другой способ добраться из точки А в точку Б., если это возможно.

№ 6: УКАЗАТЬ, ЧТО ПОДРЯДЧИК ДОЛЖЕН ИСПОЛЬЗОВАТЬ TRU-TRACKER ИЛИ ЭКВИВАЛЕНТ.

Система отслеживания постоянного тока, используемая в течение многих лет для управления пилотным стволом, необходима при любом серьезном пересечении ГНБ. Будьте умны и не позволяйте подрядчику стрелять в темноте. Если он желает это сделать, найдите другого бурильщика.

Будьте здесь очень осторожны и исследуйте правильный язык контракта. С одной стороны, вы будете платить слишком много, а с другой стороны, вы непреднамеренно побудите подрядчика срезать углы, чтобы не потерять свой бизнес.Вы же не хотите, чтобы бурильщик «просто втягивал трубу».

# 8: ПРИГОТОВЬТЕСЬ К НЕУБЕДИТЕЛЬНОМУ ВОЗВРАТУ.

Будьте готовы к непреднамеренному возврату (IR). Направленные буровые установки могут выпускать буровые растворы (в первую очередь смесь бентонитовой глины и воды) на поверхность в результате непреднамеренных возвратов (обычно называемых «гидроразрывом»). Заранее подготовьте план действий в чрезвычайных ситуациях, в котором описаны обязанности персонала, процедуры реагирования, материалы для сдерживания, соответствующие процедуры очистки и надлежащая документация.Цель плана действий в чрезвычайных ситуациях — минимизировать вероятность возникновения НП, обеспечить своевременное обнаружение, обеспечить отправку надлежащих уведомлений, защитить районы, которые могут считаться экологически уязвимыми, и обеспечить организованное и своевременное реагирование в случае ликвидации последствий гидроразрыва. . Наконец, сообщите разрешающему агентству, что вы делаете все возможное, чтобы предотвратить НП, но на всякий случай представьте план действий в чрезвычайных обстоятельствах.

# 9: НЕ НАЖИМАЙТЕ РЕАМЕР.

Хотя это не имеет ничего общего с этапом проектирования проекта ГНБ, кроме, возможно, предоставления вам дополнительного места на выходной стороне для установки буровой установки, кажется, что каждый раз, когда я был свидетелем поломки бурильной колонны, она ломалась во время развертки. толкали.Только представьте, что стальной стержень диаметром 6 дюймов, вытянутый на 2000 футов в отверстие диаметром 30 дюймов, при нажатии на него достаточно сильно, он начнет изгибаться взад и вперед. Эйлер давно понял, что нельзя слишком сильно толкать длинный тонкий стержень, иначе он прогнется. Теперь представьте, что все это вращается быстро, когда развертке, вероятно, требуется большой крутящий момент, чтобы повернуть ее, или буровая штанга делает 3 или 4 оборота на буровой установке для ГНБ, и штанга полностью наматывается до того, как развертка выйдет из строя. Представьте себе усталость буровой штанги.Сделайте это какое-то время со старой бурильной трубой или долго с новой бурильной трубой, и вы узнаете. Тогда что вы делаете, когда бурильщик говорит: «Мы должны так делать»? Если вы чувствуете себя щедрым или действительно нуждаетесь в этом, посмотрите, нет ли возможности поставить еще одну оснастку со стороны выхода и, возможно, спасти то, что у вас есть, прежде чем откручиваться.

# 10: НАЙТИ КОМПЕТЕНТНОГО ПОДРЯДЧИКА ГНБ И ПОЛУЧИТЕ ИХ СОВЕТ.

Это последний и самый важный совет! Ключевое слово здесь — «компетентный».Если подрядчик предлагает низкую ставку, то они, вероятно, вам не нужны. Если у вас нет истории с ними, попросите имена и контактную информацию для последних 10 упражнений, которые они выполняли, аналогичного размера и длины. Спросите, бурили ли они в этой местности, и их история в типах почв, с которыми они собираются столкнуться. Самое главное, спросите, кто будет фактическим «бурильщиком» или «бурильщиками», контролирующими буровое долото, и каков уровень их опыта? Если они высокомерны или торопятся, удачи.Они должны быть уверены в себе и должны быть оптимистами, иначе они не будут заниматься бизнесом. Однако, если ваш бурильщик сильно толкает и просверливает извилистое пилотное отверстие с большим количеством «исправлений», то с самого начала у вас проблемы. Медлительность и уравновешенность, целеустремленность, ум, осведомленность, внимание к другим — все это хорошие качества. Если бурильщик гордится тем, сколько раз им удавалось «ловить» сломанную буровую штангу (которую они ломали при толкании расширителя), то спросите их, знают ли они каких-либо хороших бурильщиков.

Суть в следующем: любой с элементарными навыками CADD может спроектировать жесткий диск. Любой, у кого есть деньги, может купить бывшую в употреблении установку для ГНБ и заняться буровым бизнесом. Любой, кому повезет, может углубиться в землю и подняться где-нибудь на другой стороне дороги или реки. Но если вам нужно, чтобы труба оставалась круглой и в конце дня удерживала давление, тогда спланируйте соответственно, следуйте правилам и наймите лучшего бурильщика, которого вы можете найти.

Джоэл Мур — имеющий лицензию профессиональный инженер, проработавший в газовой отрасли более 30 лет, с более чем 20-летним опытом работы с ГНБ.В 2018 году г-н Мур продал свою компанию Integrity Engineering PLLC компании JHA Companies в Монтроуз, штат Пенсильвания, где он продолжает проектировать ГНБ и консультировать по проблемным каналам.

Четыре способа растачивания | Товары для коммунального хозяйства

Для жилого проекта использование набора для горизонтального бурения может быть наименее разрушительным и наиболее управляемым вариантом.

Установка чего-либо под мощеной поверхностью — непростая задача. Хотя разрушение и ремонт поверхности — это один из подходов к прокладке труб, кабелей и линий под проезжей частью или тротуаром, этот метод требует дополнительных трудозатрат, затрат и проблем.

Подумайте о том, чтобы спуститься под поверхность, применив один из многих методов растачивания. Для такого проекта существует множество вариантов, каждый со своим уровнем рабочей силы, ограничениями по площади и бюджетом. При большем бюджете и более крупном проекте — например, подъездной дорожке или дорожном покрытии — инвестирование в более крупное оборудование может быть лучшим вариантом. Но для небольшого проекта, такого как установка проводов ландшафтного освещения под тротуаром, рассмотрите менее инвазивный и более доступный вариант. Четыре наиболее распространенных способа бурения скважин под мощеной поверхностью включают ручную установку, наклонно-направленное бурение, ударные кроты и бурение грунтом.

Ручная установка

Для людей с ограниченным бюджетом и желанием использовать рабочую силу есть несколько простых вариантов растачивания без особого оборудования. Один из способов — это проткнуть трубу через землю кувалдой и грубой силой мускулов. Этот метод может быть опасным — подумайте о повторяющихся стрессовых травмах, риске поскользнуться и ударить оператора, требованиях рабочих о компенсации и т. Д. Он также трудоемок и ограничен, когда дело доходит до обработки грубого материала.Это также может привести к неровной установке.

Для повышения безопасности при использовании этого метода убедитесь, что все рабочие носят защитное снаряжение и осведомлены об окружающей обстановке во время процесса.

Другой ручной метод — использование мойки высокого давления с соплом с нулевым градусом для прохождения через землю. Этот метод может привести к растрескиванию тротуара. Это также может быть чрезвычайно опасно, так как при этом может вылететь рыхлая почва и камни. Подобно методу кувалды, вы можете снизить риск травмы, надев защитное снаряжение.Горизонтальные землеройные буры идеально подходят для прокладки трубопроводов, трубопроводов и ирригационных систем. Они легкие, маневренные и не нарушают ландшафтный дизайн.

Третий метод — тот, который требует ограниченного оборудования — включает в себя лопату или лопату. Этот трудоемкий метод требует времени, усилий и часто заканчивается копанием под неудобным углом. Рабочие рискуют получить травму из-за повторяющихся движений, и этот метод может значительно увеличить время, затрачиваемое на весь проект.

Направленные сверла

Для более крупных проектов, очевидно, нереально полагаться на базовые инструменты и смазку для колен. Направленные сверла снимают часть усилий с горизонтального бурения. Эти сверла — лучший вариант для более крупных проектов — обычно 100 футов и более — которые требуют установки трубы или кабеля. В зависимости от размера проекта требуется небольшая команда для безопасного маневрирования буровой установки для выполнения работы.

Наклонно-направленное бурение стоимостью более 90 000 долларов и массой не менее 3 000 фунтов может потребовать больших вложений и затруднить маневрирование.Если машину можно арендовать, наклонно-направленное бурение может быть реальным вариантом для нерегулярных проектов. Их мощность, точность и повышенная безопасность делают их более привлекательным выбором по сравнению с ручными методами.

Компактные перфораторы предлагают более простой в использовании продукт. Они весят меньше, чем большие наклонно-направленные буровые установки, и требуют меньшего количества людей. Вместе с тем, их компактный размер снижает ущерб, наносимый ландшафтному дизайну. Однако их передовые технологии приводят к резкому росту цен.

Ударные кроты

Ударные кроты, также известные как протыкающие инструменты или просто «кроты», обычно используются для просверливания отверстий под автомагистралями и большими мощеными поверхностями. По сравнению с наклонно-направленным бурением они меньше и дешевле, но их покупка или аренда по-прежнему обходятся дорого. Для работы с кротами обычно требуется два или более человека — помимо того, что для сборки требуется несколько этапов и время, что делает их сложной задачей для небольшого ландшафтного проекта.

Воздушный компрессор активирует «кротовую голову», которая пробивает себе путь сквозь материал. Родинки точны и доступны в различных диаметрах, но цена часто отталкивает тех, у кого небольшой бюджет.

Наборы сверл для земляных дрелей

Некоторые производители предлагают приспособления, которые превращают стандартные механические сверла для земляных работ в универсальные горизонтально-расточные станки. Навесное оборудование предназначено для небольших проектов, таких как бурение под тротуарами и проездами, и им легко управлять одним человеком, в отличие от более крупных наклонно-направленных буров, требующих большего количества людей. Земляные буровые установки идеально подходят для прокладки трубопроводов, труб и ирригационных систем.

Помимо того, что набор для горизонтального растачивания проще в эксплуатации, чем многие альтернативные методы, он также значительно ниже, чем у большинства других вариантов оборудования.Ландшафтным дизайнерам и домашним мастерам не нужно беспокоиться о дополнительных расходах на оборудование, ведь все, что им нужно, — это дрель и комплект.

Еще одним преимуществом этого навесного оборудования является их легкий вес и простота маневрирования. Это делает их идеальными для использования в жилых помещениях. Эти дрели позволяют операторам устанавливать подземные спринклерные системы и запускать освещение в два раза быстрее и с меньшими усилиями по сравнению с использованием кувалды для проталкивания трубы под тротуар. Возможно, наиболее примечательным является эргономичное использование шнека по сравнению с более ручным процессом.

Некоторые производители предлагают два типа комплектов горизонтального бурения: комплекты сухого шнека и комплекты влажного бурения. Наборы для сушки предназначены для создания небольших отверстий длиной до 5 футов. Наборы для мокрого бурения используются для длин до 50 футов. Имея два различных варианта, пользователи могут завершить практически любой проект.

Хотя идеальное время для установки чего-либо под тротуаром или подъездной дорогой — это перед мощением поверхности, это не всегда вариант. Благодаря множеству доступных вариантов горизонтального растачивания, безусловно, найдется метод, идеально подходящий для каждого проекта.Независимо от того, какой из них используется, все они более привлекательны, чем разрыв и замена тротуара или проезжей части. UP

Автор: В 1974 году Майк Хейл начал свою карьеру в индустрии ограждений, а в 1996 году он начал работать в Little Beaver Inc., которая с гордостью производит качественное, безопасное и производительное буровое оборудование для три поколения. В качестве менеджера по продажам компании Хейл предлагает услуги по оборудованию для ограждений и рытья ям. С ним можно связаться по адресу mikeh @ littlebeaver.com.

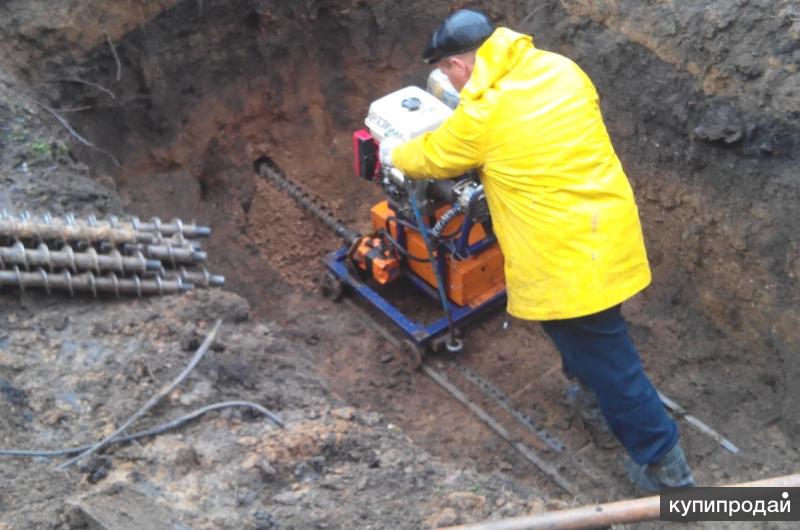

Горизонтально-бурение со шнеком, наклонно-направленное бурение

Когда рассматривать горизонтальное бурение шнеком.

Если вам нужно проложить газовые, электрические или водопроводные линии под тротуаром, патио или подъездной дорогой, задача может показаться сложной. Если вы не хотите удалять участки бетона или тротуара, вам следует подумать о горизонтальном растачивании, что может значительно облегчить работу. Читайте дальше, и мы покажем вам, чем могут помочь шнеки Power Planter.

Существует множество сценариев, в которых горизонтальное бурение может значительно облегчить работу.Ландшафтные дизайнеры, которые используют дорожные фонари или которым необходимо проложить электрические линии под тротуарами и другими постоянными приспособлениями, обнаружат, что направленное бурение шнеком значительно ускоряет работу, без необходимости убирать тротуары или грядки, которые могут мешать. Точно так же подрядчики, устанавливающие кабельные или высокоскоростные Интернет-линии, также могут извлечь выгоду из шнека. Сантехники и специалисты по газопроводам также могут использовать шнеки для прокладки наружных водопроводных или газовых трубопроводов. Если вы устанавливаете спринклерную систему, шнеки значительно упрощают работу, без необходимости прокладывать траншеи по лужайке.

Каковы преимущества горизонтального растачивания шнеков?

Если вы профессионал, горизонтальное шнековое бурение принесет вам много пользы:

• Рабочие считают, что быстрее и проще сверлить отверстия, чем отбойным молотком участки бетона или тротуара для прокладки водопроводных, электрических или газовых линий. С помощью шнека также нет необходимости заменять или ремонтировать бетон и тротуар после завершения работы.
• Оборудование для горизонтального шнекового бурения недорогое в приобретении и обслуживании.Все, что вам нужно, это шнек и силовая головка — никакого отбойного молотка, траншейного оборудования или тяжелой техники, такой как экскаватор-погрузчик. Если горизонтальное бурение — это то, для чего вы обычно арендуете оборудование, то со шнеком вы также сэкономите на арендной плате.
• Поскольку работа со шнеком выполняется быстрее, затраты на рабочую силу снижаются.
• Домовладельцы тоже довольны результатами. Им не нужно будет беспокоиться о ремонте проезжей части или тротуаров, а также им не придется заново засеивать лужайки там, где были сделаны траншеи.
Траншеи
• часто требуют укладки песка или гравия с помощью линий, установленных внутри траншеи, чтобы предотвратить повреждение этих линий. Горизонтальные отверстия устраняют необходимость в дополнительной защите газовых, водопроводных или электрических линий.

Почему выбирают шнеки Power Planter?

Надежным профессионалам нужны надежные инструменты, и это одна из веских причин выбрать шнек Power Planter вместо шнеков другой марки. На наши продукты распространяется 100-процентная гарантия от дефектов материалов и производства, а это означает, что шнек Power Planter — это инвестиция, которая принесет вам большую прибыль.Все наши шнеки производятся в Соединенных Штатах, и на протяжении всего производственного процесса уделяется пристальное внимание каждой детали, чтобы гарантировать, что наши шнеки прослужат долгие годы. Мы предлагаем множество нестандартных размеров и длин по специальному заказу, поэтому с вопросами обращайтесь к нам.

Если горизонтальное бурение является частью вашего бизнеса, не забудьте проверить шнеки Power Planter сегодня. Благодаря широкому выбору ширины и длины, мы обязательно найдем шнек, который соответствует вашим потребностям!

Горизонтально-направленное бурение в Техасе

Сообщества в Техасе продолжают расти, и благодаря этому новая и улучшенная инфраструктура пользуется большим спросом.ECI Drilling International предоставляет услуги горизонтально-направленного бурения в штате Техас в различных отраслях промышленности, включая нефтегазовую. Компания ECI Drilling, работающая в Техасе с 1997 года, хорошо разбирается в этой местности и в том, как она продолжает развиваться. Благодаря глубокому знанию местности и надежной, уважаемой истории, репутация и качество работы ECI Drilling позволили им работать с одними и теми же владельцами и генеральными подрядчиками над несколькими проектами.

В связи с продолжающимся строительством в Техасе возрастает потребность в услугах по горизонтально-направленному бурению.Нефть и газ — две наиболее востребованные части инфраструктуры, нуждающиеся в услугах ГНБ. Поскольку горизонтально-направленное бурение может выполняться с минимальным воздействием под множеством ландшафтов и городских ландшафтов, это стало популярной техникой для установки новых или заменяемых линий.

Каковы преимущества горизонтально-направленного бурения в Техасе?

Использование ГНБ в Техасе дает нам возможность пробурить под уже существующей важной инфраструктурой, такой как дороги, водные пути и экологически охраняемые территории, что приводит к ограниченному нарушению движения транспорта и минимальному ущербу ландшафту области.При использовании традиционных методов рытья траншей это не всегда возможно, что сделало ГНБ идеальным решением для штата Техас.

Другие преимущества горизонтально-направленного бурения в Техасе по сравнению с традиционными методами рытья траншей включают более короткое время выполнения работ, минимальное воздействие на окружающую среду, более экономичную и возможность направленного бурения.

Какие типы проектов идеально подходят для горизонтально-направленного бурения в Техасе?

Горизонтально-направленное бурение можно использовать для самых разных строительных проектов в Техасе.Некоторые из этих проектов включают:
• Коммунальные линии
• Коммуникационные и волоконно-оптические линии
• Водопроводы
• Канализационные линии
• Газовые линии

Когда рассматривать использование горизонтально-направленного бурения в Техасе?

Чтобы определить, следует ли вам использовать горизонтально-направленное бурение в Техасе, задайте себе следующие вопросы:
• Какова монтажная длина? Это больше 180 футов?
• Устанавливаете ли вы в городской местности?
• Устанавливаете ли вы в экологически безопасных местах?
• Устанавливаете ли вы в жилом районе?
• Подземный участок того места, где вы собираетесь бурить, переполнен другими инженерными коммуникациями?
• Труба, которую вы собираетесь устанавливать, находится ниже уровня грунтовых вод?
• Как почва? Это нестабильно?

Направленное бурение: все, что вы когда-либо хотели знать

Направленное бурение — это широкий термин, используемый для описания любого бурения, которое не идет по прямой линии вертикально вниз.Фактически, даже в вертикальной скважине может потребоваться отклонение, чтобы избежать геологического образования или предыдущей прихвата трубы, а затем вернуться к исходной траектории. В этом случае бурильщик использует методы зарезки бокового ствола.

При обычном бурении на нефть и газ буровое долото, бурильная колонна, труба и обсадная труба спускаются вниз по прямой линии. Если бурильщик направлен вниз от 180 градусов, это технически направленное бурение. Однако в настоящее время более вероятно, что произойдет серия одного или нескольких тщательно спланированных изменений направления вдоль ствола скважины.

Техника направленного бурения применяется уже почти 100 лет. За последние несколько десятилетий технологические усовершенствования привели к тому, что углы, повороты и пройденные расстояния под землей стали удивительными инженерными достижениями.

Такие методы, как многоствольное, горизонтальное бурение и бурение с большим отходом от вертикали (ERD), представляют собой методы повышения нефтеотдачи (EOR), которые могут значительно увеличить дебит скважины. Специалисты ERD могут пробурить более 10 км / 6.2 мили. Студентам-нефтяникам часто показывают иллюстрации и диаграммы, похожие на корни деревьев. Если представить себе снаряжение как ствол дерева, возможности направления корней безграничны. Даже ветви корней сопоставимы с многоствольным сверлением.

Почему эта техника так ценна?

На одной установке можно пробурить несколько скважин, что минимизирует нарушение поверхности и воздействие на окружающую среду. Кроме того, эти скважины могут простираться на милю вниз и более чем на пять миль при меньших углах.На нефтяном месторождении с рассредоточенными отложениями можно использовать большой радиус, максимально увеличивая стоимость дорогостоящего актива, которым является буровая установка. Буровые установки и бригады имеют дневные ставки, которые достигают сотен тысяч долларов, одна буровая установка, работающая на площади до пяти или десяти квадратных миль, очень рентабельна по сравнению с дюжиной или более вертикальных буровых установок, которые могут или не могут подключаться к такие же доступные пластовые отложения.

Геологи и инженеры используют такие термины, как «нефтяной резервуар» или «углеводородный резервуар» для описания подземных карманов ресурсов.Научные термины дают ярлык, чтобы помочь каждому понять друг друга, но у матери-природы разные представления о том, как она все устраивает.

Люди, выполняющие планы скважин, такие как геологи-сейсмики, геологи, инженеры-геологи и специалисты по САПР, объединяются, чтобы дать лучшее представление о том, где могут находиться залежи нефти и газа. Их оценки основаны на различных типах опросов и прошлом опыте. Чего они вряд ли сделают, так это точно указать место, где они могли бы получить доступ к максимальному количеству ресурсов.

Когда мы видим резервуары с водой, мы можем представить, как бросают гигантскую соломинку в середину и всасывают все озеро. Плоская поверхность воды и вероятность создания искусственных плотин и стен могут дать нам ложное представление о топографии подземного резервуара. Дно озера позволит лучше понять случайную геометрию рассеянного ресурса. Например, если ваша воображаемая соломинка коснулась мелкой гравийной полосы в центре озера, вы могли бы извлечь только небольшой процент воды.

Помимо этой случайности, связанной с верхними, нижними и внешними размерами, существует множество других возможностей:

• При бурении под углом исследуется большая часть коллектора, поскольку они имеют тенденцию формироваться горизонтально (между образования) не вертикально.
• Залежь может вообще не напоминать коллектор, это может быть нефтенасыщенный песок или сланец. Направленное бурение особенно ценно в сланцах, где пласт можно исследовать, чтобы проследить более богатые пласты.
• Между поверхностью и углеводородами находится крепкая порода, такая как гранит.
• Есть еще одна причина, по которой водохранилище недоступно сверху, например, на поверхности суши находится город, гора, заповедник или территория, представляющая особый научный интерес (SSI).
• Нефть и газ оседают не в одной залежи, а в отдельных отдельных карманах, не связанных четко друг с другом. Это может произойти при нескольких уклонах или высотах дна.
• Обычно находят отложения под соляными куполами или плоскостями разломов, где бурильщик сталкивается с повышенным техническим риском. Горизонтальное бурение позволяет избежать образования соляных куполов и снизить давление на оборудование вблизи линий разломов.
• Коллектор простирается вниз по диагонали, так что «неглубокий конец» может мало уступать, а «глубокий конец» трудно пробурить или найти вертикально.
• Резервуар соединен, но очень неравномерно, например, в виде ряда стержней и глубоких желобов.
• Можно создать наземную буровую установку, а затем бурить горизонтально в океан или под озеро. Это было бы дешевле и создавало меньше рисков.

На самом деле, эти «неправильные» резервуары очень распространены. Теперь, когда обнаруживается относительно меньше резервуаров-слонов, а технологии совершенствуются, наклонно-направленное бурение с каждым годом становится все более важным.

Другое применение наклонно-направленного бурения — в случае неконтролируемой или «бурной скважины».Если представить себе колодец, который прорвался сквозь противовыбросовый превентор и бьет фонтаном, как его закрыть?

Это зависит от величины подземного давления. В некоторых случаях бурят вторую контрольную скважину так, чтобы она пересекала ту же точку, где исходный ствол скважины встречается с пластом. Как только новая наклонно-направленная скважина будет завершена, ее можно будет закачивать глушильным раствором.

Если давление в скважине не слишком велико, сбросная скважина может помочь выпустить газ, так что интенсивность исходного фонтана уменьшается, что позволяет контролировать его.Грязь и вода закачиваются под другим углом, чтобы первая скважина была под контролем и вернулась в нормальное рабочее состояние.

Как инженеры узнают, где конец сверла?

Невозможно увидеть сотни метров под землей, на самом деле, бурильщики и инженеры полностью полагаются на технологии, чтобы «увидеть», куда они идут. У бурильщика наклонно-направленного бурения есть руководство, созданное инженерами и геологами. Каждые 10–150 метров (обычно 30–40 метров) данные обследования отправляются обратно, чтобы убедиться в соблюдении первоначальной траектории скважины «синей линией».

Программное обеспечение для наклонно-направленного бурения получает входные данные от нескольких датчиков во время бурения (MWD) в буровом долоте и на любых ответвлениях или стыках. (Другие инструменты измерения включают электромагнитный MWD и датчики глобального позиционирования (GPS)). Помимо технологии MWD, в буровых каротажных устройствах используются датчики и программное обеспечение для каротажа во время бурения (LWD). Буровое долото оснащено датчиками вибрации, которые могут определять тип бурового пласта в любой точке. По всей длине скважины могут быть добавлены хомуты, отправляющие обратно на поверхность информацию о крутящем моменте, весе и изгибе.

С поверхности электромагнитные датчики также могут отслеживать продвижение сверла. Когда все данные от бурового долота, муфт, двигателей и наземного оборудования поступают на панель управления, происходит полное представление.

Помимо того, что они могут знать, что происходит, даже на милю вдоль буровой скважины, инженеры-бурильщики могут вносить корректировки в режиме реального времени, чтобы все было запланировано. Это особенно актуально, когда происходят неожиданные вещи, связанные с геологией или серьезной нагрузкой на оборудование.

Как сверло может вращаться?

Если бы вы вообразили механику наклонно-направленного бурения, не видя технологии, вы могли бы задаться вопросом, как буровая установка может внезапно изменить направление. Поскольку двигатель, вращающий буровую установку, находится на поверхности, как бурильная колонна может продолжать вращаться на 360 градусов при повороте?

Теперь у нас есть забойные буровые двигатели, которые могут направлять буровое долото в совершенно ином направлении по сравнению с обычной начальной точкой на 180 градусов в скважине.Турбобуры и роторные бурильные машины используются в тех случаях, когда они подходят лучше всего.

Скорость вращения сверла, а также вес и жесткость бурильной колонны также могут быть использованы для влияния на направление. Одним из оригинальных методов была струйная обработка струей воды или бурового раствора из форсунки высокого давления от одного края до бурового долота, создавая более слабую сторону в пласте.

Другим традиционным методом было использование отклонителя. Отклоняющий клин — это клин, который может перенаправлять сверло.На желаемой глубине сверло выводится на поверхность, устанавливается клин-отклонитель, затем сверло опускается вниз и перенаправляется отклонителем. Затем сверло снова поднимается на поверхность, вытаскивается клин-отклонитель, затем бурение возобновляется, и ствол меняет свой путь.

Датчики бурового долота могут сообщать бурильщику о внешнем весе и скорости вращения, которые также могут использоваться для влияния на траекторию. Грязевые двигатели также могут использоваться для изменения направления. При использовании управляемой бурильной трубы рядом с долотом имеется изгиб.Бурильная колонна перестает вращаться, и тогда остается достаточно времени, чтобы использовать выбранные методы направленности, чтобы переместить долото на желаемую траекторию. Когда он снова начнет вращаться, он начнет двигаться в том направлении, куда он сейчас указывает. (Подробнее о управляемых грязевых двигателях в следующем разделе).

Используемое оборудование:

Специальные сверла используются для повышения производительности и снижения вероятности отказа. Компания Schlumberger поставляет направленные буровые долота PDC как для роторных управляемых систем, так и для них.Horizontal Technology, Inc. предлагает долота серии Varel High Energy, разработанные для уникальных и суровых условий горизонтально-направленного бурения.

Грязевые двигатели . Скважинные управляемые забойные двигатели располагаются рядом с буровым долотом, имеющим изгиб. Что происходит, так это то, что на нужной глубине бурильная колонна перестает вращаться, затем буровой раствор прокачивается через забойный двигатель, так что буровое долото начинает вращаться только под действием силы жидкости. Это давление бурового раствора толкает буровое долото под другим углом, а также начинает врезаться в пласт под другим углом к ​​траектории центральной скважины.Как только датчики подтверждают, что буровое долото направлено в правильном направлении, бурильная колонна снова начинает вращаться.

Роторные управляемые системы (RSS) . Направленное бурение с использованием забойного двигателя означает, что бурильную трубу часто приходится сдвигать вперед, когда буровая установка находится в неподвижном состоянии. Роторная управляемая система может одновременно бурить и управлять. Это означает, что можно получить доступ к ранее недоступным образованиям.

Узел нижнего отверстия (КНБК) Конфигурации часто имеют изогнутую форму, поэтому они могут поворачиваться с помощью физических манипуляций.На видео вверху по странице четко виден изгиб бурильной трубы.

Камеры Multi-Shot установлены внутри бурильной колонны. Они настроены на регулярную съемку в режиме покадровой съемки. Затем эти изображения отправляются на наземный контроль.

Специальные отклоняющие стержни , которые работают с забойными двигателями, не нужно снимать в перерывах между бурением. Это значительный шаг вперед по сравнению с ранее упомянутыми старомодными. Можно потратить больше времени на бурение и меньше времени на снятие бурового долота и обычного отклонителя.

Сетевой или проводной трубопровод . Система Intelliserve от National Oilwell Varco — это широкополосная сетевая система бурильных колонн. Он может передавать данные с датчиков обратно на поверхность.

Это большая часть используемого специализированного оборудования направленного действия. Кроме того, имеется трехмерное измерительное оборудование, упомянутое ранее в этой статье (MWD, LWD и т. Д.)

Вопросы устойчивости ствола скважины

Целостность скважины, возможно, является наиболее важным аспектом наклонно-направленного бурения.Бурение на более глубоких или больших расстояниях, особенно с изменением направления, вызывает ряд дополнительных инженерных проблем и нагрузок на оборудование.

Например, забойный буровой двигатель всегда будет намного меньше и менее мощным, чем двигатель, подключенный к надежной буровой установке над землей. Он с большей вероятностью потерпит неудачу или не имеет недостаточного крутящего момента или скорости для преодоления сложных геологических формаций.

Сама бурильная колонна будет меньше подвергаться нагрузкам при движении по прямой, каждый градус поворота добавляет дополнительное трение и неуравновешенное давление.Если целостность бурильной колонны не поддерживается, бурильная колонна может сломаться или застрять. Это может означать, что необходим новый комплект оборудования, и, возможно, потребуется пробурить новую скважину в несколько другом направлении.

Поддержание гидравлического давления и очистка ствола скважины намного сложнее для этих типов скважин. Современное оборудование для наклонно-направленного бурения настолько продвинуто, что оно может справиться с условиями высокого давления / высокой температуры HP / HT за милю после того, как ствол скважины изменил направление.

Планирование наклонно-направленных скважин

Программы компьютерного моделирования используются для моделирования плана скважины. Программы 2D, а в последнее время и 3D моделирования позволяют геологам и инженерам визуализировать запланированный путь. Это программное обеспечение создано на основе предыдущих знаний, текущих сейсмических и магнитных данных, дополненных данными в реальном времени от инструментов MWD.

Горизонтально-направленное бурение

Существует несколько различных типов наклонно-направленного бурения.Многоствольное бурение — это когда ствол скважины имеет несколько боковых (90 градусов) ответвлений. Например, глубина скважины может составлять 1000 метров, но к ней примыкают многочисленные боковые скважины. Бурение с большим отходом от вертикали (ERD) относится к категории все более длинных стволов скважин, пробуренных с буровой установки.

Возможно, самый интересный вид — это горизонтально-направленное бурение, потому что это был первый тип и, возможно, самый противоречивый.

Земельные торги предлагают право на разведку и добычу ресурсов с определенного квадратного метра земли.Возможна покупка участка нефти в аренду, а затем бурение горизонтально на соседнюю территорию. Близко к национальной границе, бурильщики, как известно, бурили в другую страну.

Это отличается от простых ситуаций, когда две территории попадают в один и тот же резервуар. В отрасли есть руководящие принципы и правила. Одновременные операции (SIMOPS) и комбинированные операции (COMOPS) имеют строгие процедуры для ситуаций, когда могут возникнуть помехи в скважине.

Нефтяная промышленность осознает возможность горизонтальной разработки месторождений по договорам аренды с другими людьми, судебные иски, связанные с этим, начались еще в 1920-х годах.

Конечно, большая часть горизонтального бурения проводится не зря, а не для пересечения границ собственности или суверенитета. Иногда горизонтально-направленное бурение — единственный возможный способ вскрыть пласт, например, в случае прокладки каменного грунта под городом или заповедником.
