Skip to content

Бсг в15 – ДВСК. Производство любых изделий из железобетона. Поставка железобетонных изделий по России. Бетон и раствор. Бетонные смеси, щебень.

Содержание

Марки бетона БСГ

Бетонирование ленточного фундамента
Выбор марки бетона
Для бетонирования ленточного фундамента применяется тяжелый цементный бетон с плотностью 1800-2500 кг/м3 . Лучше для бетонирования бетонной подготовки применять бетон классов прочности на сжатие от B7,5  (марка М100) и выше. Использование тяжелого бетона классов ниже B7,5 (М100) для бетонирования не допускается [пункт 2.5 СНиП 2.03.01-84]. Прочность бетона определяется главным образом структурой и свойствами цементного камня, который скрепляет зерна заполнителя (щебень и песок) в монолит. Свойства цементного камня зависят от его минералогического состава, водоцементного отношения, тонкости помола цемента, его возраста, условий приготовления и твердения и введенных в состав бетона химических добавок.

Марка товарного бетона содержит следующие показатели: БСГ (бетонная смесь готовая) В15 (класс прочности на сжатие 196 кгс/см2)

П3 (марка удобоукладываемости – очень подвижный бетон )  F100 (марка морозостойкости – бетон выдерживает 100 циклов замораживания размораживания с 25% потерей прочности и до 5% потери массы) W4 (марка по водонепроницаемости – бетон толщиной 15 см не пропускает воду при давлении водяного столба 4 кгс/см2).

Таблица №57 Таблица примерного соответствия марки бетона и его класса по прочности


Класс бетона по прочности

Марка бетона

Средняя прочность данного класса, (кгс/см2)

Товарная марка бетона

Применение бетона

В7,5

М100

98

БСГ В 7,5 П3 F50 W2

подготовка под фундамент

В10

М150

131

БСГ В 10 П3 F50 W2

подготовка под фундамент

В12,5

М150

164

БСГ В 12,5 П3 F100 W2

подготовка под фундамент

В15

М200

196

БСГ В 15 П3 F100 W4

монолитные фундаменты, стяжки

В20

М250

262

БСГ В 20 П3 F150 W4

монолитные фундаменты

В22,5

М300

302

БСГ В 22,5 П3 F150 W6

монолитные фундаменты

В25

М350

327

БСГ В 25 П3 F200 W8

монолитные фундаменты

В30

М400

393

БСГ В 30 П3 F200 W8

монолитные фундаменты в сложных условиях

Хотя в большинстве случаев дачные строители используют для бетонирования ленточных фундаментов бетон класса B15 (М200), к выбору конкретной марки товарного бетона следует  подойти более тщательно, с учетом следующих факторов:

  • добросовестности поставщика бетона и соответствия заявленной марки бетона фактической,
  • температурного режима эксплуатации фундамента,
  • влажностного режима эксплуатации фундамента,
  • защищенности фундамента от воздействия грунтовых и атмосферных факторов.

Исходя из температурных и влажностных режимов эксплуатации фундаментов, пункт 2.9 СНиП 2.03.01-84 предписывает использовать определенные марки тяжелых бетонов по морозостойкости и водонепроницаемости. Под морозостойкостью бетона понимается его способность в насыщенном водой состоянии выдерживать многократное попеременное замораживание и оттаивание. При замерзании вода увеличивается в объеме более чем на 9%. Расширению воды препятствуют твердый скелет бетона, в котором возникают очень высокие напряжения, значительно превышающие его  собственную прочность.

Способность бетона противостоять разрушению при многократном замораживании и оттаивании в насыщенном водой состоянии объясняется присутствием в его структуре резервных пор, незаполненных водой, в которые и отжимается часть воды в процессе замораживания под действием давления растущих кристаллов льда. Критерием морозостойкости бетона является количество циклов, при котором потеря в массе образца за счет разрушения пористой микроструктуры  составляет менее 5%, а его прочность снижается не более чем на 25%. Это количество циклов определяет марку бетона по морозостойкости.

Марки бетона по водопроницаемости: W2, W4 – бетон нормальной проницаемости, W6 — бетон пониженной проницаемости, W-8 бетон особо низкой проницаемости.

Таблица №58. Выбор марки бетона по морозостойкости и водонепроницаемости*


Режим эксплуатации

Марка по морозостойкости

Марка по водонепроницаемости

Подходящие марки товарного бетона, не ниже чем:

Попеременное замораживание и оттаивание в условиях водонасыщения (например, при сезонно оттаивающей вечной мерзлоте или при очень высоком уровне грунтовых вод) при температурах

Зимняя температура ниже 40 С

Зимняя температура от 20 до 40 С

Зимняя температура от 5 до 20 С

  Зимняя температура – 5 С и выше

F150

 F100

 F75

F50

W2

не нормируется

не нормируется

не нормируется

БСГ В 20 П3 F150 W4 (М-250)

 БСГ В 15 П3 F100 W4 (М-200)

  БСГ В 15 П3 F100 W4 (М-200)

 БСГ В 15 П3 F100 W4 (М-200)

Попеременное замораживание и оттаивание в условиях периодического водонасыщения при воздействии атмосферных факторов

Зимняя температура ниже 40 С

  Зимняя температура от 20 до 40 С

  Зимняя температура от 5 до 20 С

    Зимняя температура – 5 С и выше

F100

 F50

 не нормируется

не нормируется

не нормируется

не нормируется

не нормируется

 не нормируется

БСГ В 15 П3 F100 W4 (М-200)

БСГ В 15 П3 F100 W4 (М-200)

  БСГ В 15 П3 F100 W4 (М-200)

БСГ В 15 П3 F100 W4 (М-200)

Попеременное замораживание и оттаивание в условиях отсутствия периодического водонасыщения (защищенный от осадков и грунтовых вод бетон)

Зимняя температура ниже 40 С

Зимняя температура от 20 до 40 С

Зимняя температура от 5 до 20 С

Зимняя температура – 5 С и выше

F75

не нормируется

не нормируется

не нормируется

не нормируется

не нормируется

не нормируется

не нормируется

БСГ В 15 П3 F100 W4 (М-200)
БСГ В 15 П3 F100 W4 (М-200)
БСГ В 15 П3 F100 W4 (М-200)
БСГ В 15 П3 F100 W4 (М-200)

* Таблица создана с использованием данных из  таблицы №9 СНиП 2.03.01-84

Как видно из таблицы, по параметрам морозостойкости и водонепроницаемости почти во всех случаях, кроме эксплуатации в условиях водонасыщения при зимних температурах ниже минус 40 °С, можно использовать товарный бетон марки БСГ В 15 П3 F100 W4 (М-200). В самых тяжелых условиях по зимней температуре и водонасыщению необходимо использовать товарный бетон марки БСГ В 20 П3 F150 W4 (М-250).
Однако, российские реалии могут внести коррективы в выбор марки товарного бетона и, соответственно, финансовые затраты дачного строителя.   Для того чтобы быть уверенным в соответствии фактической марки бетона требуемой по расчету или проекту для дачного строителя есть два пути: либо готовить бетон самому, либо заказывать товарный бетон только у крупных производителей с хорошей репутацией. При заказе товарного бетона с учетом широко распространенной практики «экономии цемента» рекомендуется заказывать бетон на марку или две выше, чем требуется.  Также коррективы может  внести и степень пучинистости грунтов.
При заказе товарного бетона на заводе, автобетоносмеситель должен быть полностью разгружен через 90 минут после первого добавления воды, а самосвал без  мешалки – через 45 минут. Непосредственно перед разгрузкой бетонная смесь в автобетоносместителе должна быть еще раз хорошо перемешана.
Для успешной подачи готовой бетонной смеси  с помощью бетононасоса ее растекаемость должна составлять не менее 40 см.
Исходя из вышесказанного, ориентировочно к выбору требуемой марки товарного бетона для строительства ленточного фундамента дома можно подходить с использованием данных из следующей таблицы (у таблицы нет нормативных обоснований):

Таблица №59. Выбор марки бетона с запасом прочности с учетом «экономии» цемента производителем, исходя из типа дома и грунтовых условий *


Тип одноэтажного дома**

Рекомендуемая марка бетона, не менее чем:



Слабопучинстый грунт

Пучинстый грунт

Щитовой, каркасный дом

БСГ В 15 П3 F100 W4 (М-200)

БСГ В 20 П3 F150 W4 (М-250)

Брусовой, бревенчатый дом

БСГ В 20 П3 F150 W4 (М-250)

БСГ В 22,5 П3 F150 W6 (М-300)

Газобетонный, пенобетонный, керамзитобетонный дом

БСГ В 22,5 П3 F150 W6 (М-300)

БСГ В 25 П3 F200 W8 (М-350)

Кирпичный, монолитный дом

БСГ В 25 П3 F200 W8 (М-350)

БСГ В 30 П3 F200 W8 (М-400)

* Таблица является эмпирической: у нее нет нормативных обоснований.
 **При строительстве 2-3 этажного дома рекомендуется использовать  бетон на марку выше (но не выше М400).

Британский стандарт BS 5328 [таблица 3.1] рекомендует для неармированной бетонной подушки бетонную смесь ST1 следующих пропорций цемент : песок : щебень = 1:3:6 (состав смеси близкий к бетону марки  М150),  и для армированного бетона смесь ST2 состава цемент : песок : щебень = 1:1,5:3 (состав смеси близкий к бетону марки М350). С учетом невозможности контролировать качество приобретаемого в российских условиях бетона, и при сплошь распространенном строительстве на грунтах без надлежащих инженерного-геологических и гидрологических изысканий такой подход к выбору марки бетона для фундамента может являться страховочным коэффициентом запаса прочности при строительстве дачного дома.

Бетон БСГ: расшифровка, характеристики, особенности применения

При начале строительных работ владельцам дачных участков приходится иметь дело с терминами, которые они раньше не слышали. Например, многих интересует, что собой представляет бетон БСГ. Расшифровка аббревиатуры проста — это бетонные смеси, готовые к употреблению.

То есть бетон, который поставляется непосредственно на строительную площадку в готовом виде. Этим он отличается от БСС — бетонных смесей сухих. Их еще нужно разводить водой в определенной пропорции, чтобы получить необходимый материал.

Что представляет

Когда нужен бетон БСГ, расшифровка которого говорит о том, что это уже готовая смесь, заказчику нужно обращаться непосредственно к производителю. В таких случаях предприятие доставляет смесь с помощью автобетоносмесителей. Это техника, оснащенная соответствующим оборудованием, которое позволяет поддерживать раствор в определенном состоянии, пока он не прибудет на площадку.

Бетон БСГ

По составу БСГ представляет собой смесь классических ингредиентов — цемента, песка, щебня, воды. Пропорции зависят от того, какие характеристики должны быть у конечного продукта. Также в БСГ могут быть специальные добавки для повышения эксплуатационных характеристик материала.

Расшифровка бетона БСГ означает, что смесь уже готовая, и заказчик не может контролировать процесс ее производства. Однако это не значит, что все пущено на самотек. Весь производственный процесс все равно контролируется.

На предприятии используется рецептура, которая соответствует требованиям ГОСТа для таких смесей. Бетон делается из качественного сырья, ингредиенты берутся в точных пропорциях, что позволяет получить смесь с заданными характеристиками, то есть ее вязкость будет соответствовать стандартам, а после застывания смесь превратится в монолит, выдерживающий все нормативные нагрузки.

Основные преимущества

БСГ применяются в различных сферах, как для возведения жилых домов, так и для промышленного строительства. Конечно, есть некоторые марки бетона, которые обладают специфическими характеристиками и не могут производиться по таким технологиям, но в целом БСГ — это достаточно широкая категория материалов.

Готовый бетон

Расшифровка бетона БСГ получается достаточно длинной. Часто его называют товарным бетоном. Главное преимущество — высокое качество. На строительной площадке добиться таких характеристик практически невозможно. Ведь для этого нужно обеспечить защиту всех ингредиентов и заполнителей от загрязнения, стабильно поддерживать заданную температуру, добиться точного соблюдения дозировки по каждому ингредиенту.

Все это — очень сложные задачи. Не говоря уже о том, что нужно еще с самого начала подобрать качественные базовые ингредиенты и смешивать их в определенной последовательности.

Виды БСГ

Для классификации товарного бетона используется несколько критериев. Их разделяют на группы в зависимости от применяемого заполнителя, плотности цемента, структуры материала, а также его прочности.

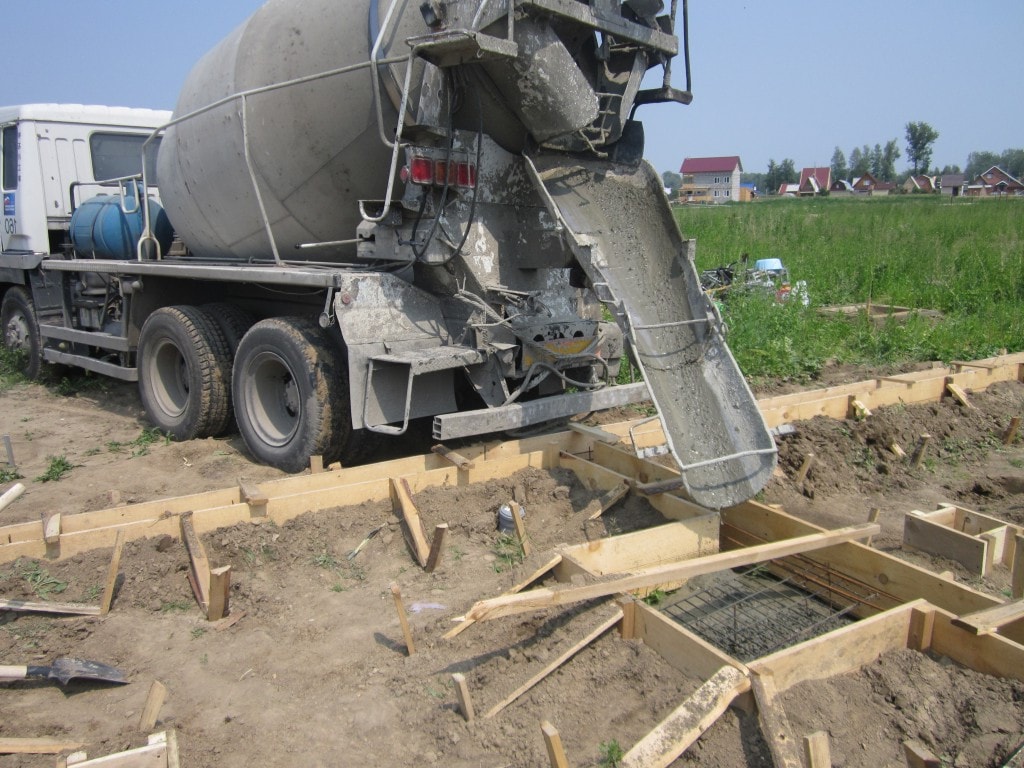

Доставка бетона на объект

С этой точки зрения выделяют:

  • легкие бетоны;
  • смеси бетонные БСГ тяжелого бетона, причем они бывают как обычными, так и особо тяжелыми;
  • готовые бетоны социального назначения.

Выбор конкретной разновидности зависит от того, какие задачи ставятся застройщиком.

Марки готовых бетонных смесей

Не стоит путать марки бетона и его виды. Производители, как правило, в своих каталогах или прайс-листах указывают полную маркировку. То есть они пишут не просто «бетон БСГ В15», расшифровка которого дает только один показатель прочности. Они могут писать, например, «бетон М350 В 25 П4 F200 W8», а здесь уже представлены такие показатели, как его прочность, морозостойкость, подвижность и даже водопроницаемость.

Доставка БСГ

Это не рекламный ход. Существует ГОСТ, смеси бетонные БСГ тяжелого бетона В15, легкого или даже специального назначения обязательно должны быть полностью промаркированы. При этом М — это марка материала, П — его подвижность, F — морозостойкость, а W — водонепроницаемость. В то же время В — класс, и это не то же самое, что марка.

Сказанное можно рассмотреть на примере. М200 или М350 — это всего лишь усредненные показатели предела прочности на сжатие (для их определения даже используется специальный пресс).

Теоретически чем больше в смеси содержится цемента, тем более прочным будет бетон. Поэтому цифры, которые указаны после буквы М, говорят, как много цемента содержится в бетоне. Соответственно, считается, что марки М50-М100 — это бетоны с невысоким содержанием цемента. Затем идут смеси со средним показателем. Наконец, в марках М500-М600 — наиболее высокое содержание цемента. Прочность у них выше, да и цена тоже.

Класс

В упрощенном виде можно сказать, что марка бетона — это его округленная средняя прочность на сжатие, выраженная в кгм/кв.см. А класс — гарантированная прочность в мегапаскалях.

Бетонная смесь

Например, приходит предложение на мейл: «Бетон БСГ В15 П3 НКЩ». Это будет означать, что гарантированная прочность составляет 15 мПа. Если перевести в единицы измерения средней прочности на сжатие, то получится 153. То есть примерно соответствует марке М150 или даже М200.

Раньше бетон только маркировали. Теперь в нормативных документах должен отражаться только класс, но многие продавцы продолжают указывать марку или пишут и то, и другое.

Морозостойкость

Морозостойкость бетона тоже является важным показателем. Она отражает число циклов замораживания и последующего размораживания, которое выдерживает конкретная разновидность материала, не теряя при этом свои эксплуатационные характеристики и не деформируясь.

Этот показатель в маркировке указан латинской буквой F. Цифры после нее и показывают, сколько циклов продержится бетон.

Бетонная смесь

Например, F50 — 50 циклов. Логично предположить, что означает 50 лет, но это не так, учитываются только сами циклы. Поэтому чем выше показатель, тем лучше.

Для районов с суровыми зимами и вовсе рекомендуется выбирать бетон с показателем не менее F500 и даже выше.

Водонепроницаемость

На долговечность материала влияет не только его морозостойкость, но и водонепроницаемость. Особое значение показатель имеет для бетона, который используется для устройства оснований и заливки фундамента в грунте. Обозначается он латинской буквой W и отражает то давление воды, которое бетон сумеет выдержать.

Тех, кто покупает сухие смеси, такой показатель интересует не меньше. Тем более что им еще приходится готовить бетон на местах.

Автомобили с БСГ

Тем, кто покупает бетон БСГ В20 W20, рецепт его не нужен: смесь привозят уже готовой, остается только использовать ее в течение 2 часов, чтобы она не утратила своих свойств.

Где используется бетон разных марок

При выборе марки бетона, будь то готовая или сухая смесь, придерживаются следующих правил:

  1. М100 — это материал, который может использоваться и для подготовки основы под дорожное покрытие, и для фиксации бордюров, и для устройства подложки, когда заливают бетонный фундамент.
  2. М150 также чаще всего используется для формирования подготовительного слоя при устройстве монолитных фундаментов. Он может быть и самостоятельным основанием, но только для сравнительно небольших строений. Его используют и для садовых дорожек на участках.
  3. М200 — это более популярный вариант, который чаще всего применяется при устройстве полноценных фундаментов разного типа — не только ленточных, рассчитанных на относительно небольшую нагрузку, но и монолитных или свайных. Его используют для устройства стяжки там, где на пол приходятся высокие нагрузки. Также необходим при возведении пандусов и лестниц. Очень популярен в частном малоэтажном строительстве.
  4. М250 обладает схожей сферой применения, но используется значительно реже. Зато он незаменим при устройстве монолитных фундаментов высокой прочности.
  5. М300 — это марка, которая используется в строительстве в самых разных целях. Она нужна для производства железобетонных плит, готовых лестничных маршей, ее берут для возведения бетонных оград и т.д.
  6. М350 — уже более высокая прочность. Такая смесь подойдет даже для плит перекрытий, выдерживающих значительные нагрузки.

Мостовые конструкции делают из бетона марки М400. Встречается на рынке и бетон М500. Но это очень высокая прочность. В жилищном строительстве материал используется редко – в основном его применяют при возведении дамб, устройстве банковских хранилищ и т.д.

Бетон БСТ (БСГ, БСМ): расшифровка, применение

Бетон БСГ (БСТ, БСМ, БСЛ) – все это разновидности бетонных смесей, приготовленных на основе цемента, выступающего в роли вяжущего, мелких и крупных наполнителей, а также воды и разных добавок (применяемых для изменения свойств раствора). Зная расшифровку данных аббревиатур, можно легко читать маркировку на упаковке строительного материала и находить именно то, что нужно для выполнения разных типов работ.

бетон бст расшифровка

Бетоноведение

Бетон представляет собой каменный строительный материал искусственного происхождения, который получают путем приготовления и затвердевания подобранной рационально и уплотненной правильно бетонной смеси. Смесь всегда включает в составе вяжущее (цемент), мелкие (песок) и крупные (щебень, гравий и т.д.) наполнители, пластификаторы (специальные добавки для изменения характеристик монолита) и воды.

Бетонной смесью называется уже готовая к использованию однородная смесь. Это значит, что все компоненты уже были взяты в нужных пропорциях, правильно смешаны по технологии и все, что осталось – применить раствор по назначению. После заливки, уплотнения, прохождения процессов схватывания и твердения смесь превращается в бетон.

Полный цикл набора прочности и основных технических характеристик в случае со стандартными смесями составляет 28 суток, но данный срок может корректироваться введенными в состав добавками.

Какие бывают бетонные смеси:
  • БСТ – тяжелого типа (расшифровывается как «бетонная смесь тяжелая»)
  • БСМ – пескобетон (расшифровывается как «бетонная смесь мелкозернистая»)
  • БСЛ – легкого типа («бетонная смесь легкая»)
  • БСГ – «бетонная смесь готовая», обозначает все виды растворов, которые поставляются в уже приготовленном виде

смеси тяжелого бетона применение

БСТ бетонная смесь

Бетон БСТ (расшифровка указана выше) представляет собой раствор, содержащий в качестве наполнителей тяжелые компоненты (чаще всего щебень, гравий и другие). Плотность бетона варьируется в пределах 1800-2500 кг/м3. Технические характеристики материала могут быть разными и напрямую зависят от свойств (фракция, вид, особенности) мелких и крупных наполнителей, а также их пропорции.

Выбирая рецепт бетонной смеси, мастера учитывают требования к готовой конструкции, условия эксплуатации, предполагаемые нагрузки и т.д. Все это считается и указывается на этапе проектирования.

Тяжелые смеси различаются по маркам и классам прочности, могут демонстрировать различные показатели удобоукладываемости, морозо/влагостойкости и т.д.

Смесь БСГ

Бетон БСГ – это любая смесь, уже готовая к применению. Все растворы, которые поставляются готовыми (не в виде сухой смеси, а затворенными водой) относятся к данному типу материала. Их обычно заказывают на заводе, где смесь готовится по технологии, потом заливается в автобетономешалку и доставляется на объект.

использование готовых смесей в строительстве

Задача мастера – быстро использовать смесь (в течение часа-двух), так как срок хранения минимальный и после двух часов максимум раствор начинает схватываться и становится непригодным для работы. Сегодня возможность получить в указанные сроки нужный объем бетонного раствора доступна как в Москве, так и в регионах.

Смесь БСМ

Мелкозернистая смесь – это тяжелый бетон, который еще называют пескобетоном. Основная особенность БСМ – полное отсутствие крупного наполнителя (щебня, гравия и т.д.). В то же время, в смесь вводят мелкий заполнитель, в качестве которого выступает песок фракции 0.6-5 миллиметров. Вяжущим выступает цемент высокой марки с повышенным содержанием алита, что обеспечивает максимальную плотность.

Цемент и наполнитель обычно берут в пропорции 1:2 либо 1:3, но иногда расход вяжущего понижают до соотношения 1:4, вводя в состав пластификаторы.

Область применения

Тяжелые бетоны (БСТ) используются повсеместно – в строительстве разного типа зданий, промышленных объектов, гидротехнических сооружений, при выполнении ремонтных работ, заливке конструкционных элементов, укладке дорожных покрытий. Бетонный раствор может обладать самыми разными характеристиками и свойствами (все зависит от компонентов и пропорций), поэтому считается универсальным строительным материалом.

Мелкозернистая бетонная смесь применяется в производстве тонкостенных конструкций, для укладки дорожного покрытия, в производстве тротуарной плитки. Чаще всего данный тип раствора выбирают для реализации штукатурных, облицовочных, кладочных работ. Нередко выполняют черновую стяжку.

Актуален БСМ и для производства армированных изделий – там, где наполнитель крупной фракции просто не пройдет между стальными прутьями. Ввиду высокой подвижности материала, смесь используется для заполнения разного типа строительных швов, ремонта трещин.

БСЛ – сравнительно новый материал с уменьшенным весом за счет входящих в состав компонентов или пенообразователей. Конструкции из легких бетонов получаются качественными, с высокими свойствами тепло/звукоизоляции. В строительстве удается снизить общий вес здания и нагрузку на фундамент, что актуально для возведения как частных домов, так и многоэтажных.

доставка бсг на объект

Технические характеристики

Свойства и показатели готовых бетонных растворов варьируются в очень большом диапазоне, что связано с особенностями и характеристиками вводимых в состав материалов, выбранных пропорций. Среди характеристик смесей есть те, что влияют на комфорт работы с раствором, а также те, что касаются свойств готовой конструкции.

Основные технические характеристики бетонных смесей:
  • Прочность – отображает нагрузку, которую может выдержать затвердевший монолит, варьируется в пределах от В3.5 до В100 (указывается в классах). Также прочность отображается индексом М, обозначающим марку цемента и бетона (что не одно и то же: цемент определенной марки в нужных пропорциях используется для приготовления бетона той или иной марки).
  • Плотность – во многом влияет на прочность застывшего бетона и стойкость ко влаге, морозу, указывается в килограммах на кубический метр (от 500 кг/м3 легкие бетоны до 3000 кг/м3 тяжелые) или индексом D.
  • Морозостойкость – отображает количество циклов замораживания/оттаивания, которые монолит может выдержать без деформаций, трещин, потери свойств. Обозначается индексом F и цифрами от 50 до 1000.
  • Водонепроницаемость – это важный параметр, который отображает способность камнем впитывать воду (которая в будущем может его разрушать), находится в пределах от W2 до W20.

применение пескобетона бсм

  • Удобоукладываемость – характеристика свежей смеси, от нее зависят комфорт работы с бетоном, его способность уплотняться без расслоения. Тут важны параметры подвижности и жесткости (обозначается индексом П1-П5 для подвижных, буквой Ж1-Ж4 для жестких и буквами СЖ1-СЖ3 для супер-жестких бетонов).
  • Условия работы – чаще всего стандартные показатели температуры воздуха и влажности, но бетоны с противоморозными добавками могут использоваться и при минусе.
  • Скорость схватывания и затвердевания – обычно составляет 2 часа и 28 суток (полный цикл набора характеристик класса по прочности), но могут меняться введением пластификаторов.
Пример расшифровки маркировки БСТ В15 П3 F100 W2:
  • БСТ – тяжелая бетонная смесь
  • В15 – отображает класс прочности (значит, что бетон выдерживает давление в 15МПа)
  • ПЗ – уровень подвижности
  • F100 – максимальное число циклов замораживания/оттаивания монолита, которое бетон выдержит, не снижая своей прочности
  • W2 – уровень водонепроницаемости (способность не впитывать/пропускать воду под давлением)

Бетон БСГ, БСТ, БСМ, БСЛ – популярные и востребованные в современном строительстве бетонные смеси, с использованием которых можно выполнять самые разные работы. Главное – правильно подбирать компоненты и пропорции в соответствии с нужными характеристиками монолита по проектной документации.

Бетон В15 — технические характеристики и пропорции

Бетон В15 имеет достаточную прочность для создания несущих конструкций. Его массовое применение объясняется тем, что свойства, которыми он обладает, достаточны для изготовления любых конструкций от заливки монолитных фундаментов, стяжки полов и дорожек. Надежная работа этого материала обеспечивается строгим соблюдением нормативных требований по составу и качеству применяемых компонентов для его изготовления. Хороший уровень прочности и долговечности при относительно низкой стоимости — основное преимущество перед другими марками.

B15

B15

Особенности и применение

Бетон класса В15 классифицируется как конструкционный. Из него изготавливаются несущие каркасы зданий (плиты, панели, колонны) не выполняющих теплозащитных функций. По плотности В15 — тяжелый. По использованию вяжущих веществ – бетоны класса В15 марки М200 изготавливаются на портландцементе М400 или М500. В состав входят, кроме цемента щебень, песок и вода с определенными свойствами и в пропорциях, подобранных под марку цемента.

Для бетонных лестниц и заливки площадок, испытывающие перепады температур (отрицательных и положительных), применяют бетон В15 морозостойкостью F75 или F150. Морозостойкость F50 определяется испытанием образца на возможность конструкций сохранять проектную марку прочности на 85% при 50 циклах замораживания и оттаивания.

Фундамент для дома может выполняться из разных марок как по прочности, так и по морозостойкости. Марка смеси для внутренних несущих стен фундамента отапливаемого здания может не нормироваться на морозостойкость. Это объясняется тем, что морозостойкость уже есть у смеси класса В15. А дополнительное требование к количеству циклов относится к конструкциям, которые могут получить 50 или 75 циклов в течение всего срока эксплуатации.

Области применения

Области применения

К конструкциям могут предъявляться ряд специальных требований. Например, в гидротехнических сооружениях марка по водонепроницаемости должна быть не ниже w4. При строительстве доменных печей используется жаростойкий бетон на портландцементе со специальными добавками (хромит и магнезит). Такой состав смеси не разрушается при температуре до 1700°С.

Выполнение требований к бетонированию состоит из нескольких этапов:

  • На бетонных узлах подбирают будущий состав марки В15 в процентах.
  • Опытные образцы испытывают в лабораториях на соответствие марочной прочности, данные заносятся в паспорт.
  • На строительной площадке производитель работ обязан залить опытные контрольные кубики размером 150 х 150 х150 мм из каждой партии. Образцы должны иметь такие же условия твердения, что и основные конструкции.
  • На 28 сутки строительная организация испытывает контрольные образцы, результаты заносятся в журнал производства работ. Исполнительная документация предъявляется заказчику к Акту ввода объекта в эксплуатацию.
  • Кубиковую прочность образцов необходимо перевести в марочную в соответствии с таблицей перевода.

Технические характеристики

Стандарты в строительстве — это набор, определенных правил и требований к проектированию и характеристикам материалов и конструкций. Основные технические параметры бетона В15 согласно ГОСТ:

Технические характеристики

Технические характеристики

1) Прочность на сжатие. Материал данного класса способен выдерживать нагрузку в 200 кг, приложенную на 1 см² поверхности бетонной конструкции.

2) Класс бетона это тоже показатель прочности бетона, но он комплексно указывает на гарантированную общую для всей конструкции прочностную характеристику в МПа (В15). Согласно СП 27.13330.2011 данные маркировки действуют для проектировщиков и для строителей. Для сравнения двух определений прочности используют таблицы перевода класса в марку.

3) Плотность бетона марки М200 (В15) — 1800-2500 кг на кубический метр. Этот класс по плотности относится к тяжелым.

4) Морозостойкость и водонепроницаемость. Эти технические характеристики указываются в проектной документации для обеспечения надежности конструкций. F50, F75, F100, F150, F200, F300, F400, F500 — цифры определяют долговечность конструкций, работающих при отрицательных температурах. В течение года принимается до 4-х циклов. W2, W4, W6, W8 и W12 — водонепроницаемость цилиндра 15 см при давлении 2,4, 6, 8 и 12 кг на см². Например, бетон В15 F100 водонепроницаемостью w4 — класс В15, морозостойкость 100 циклов и водонепроницаемость с давлением не ниже 4 кг.

5) Подвижность и жесткость показатели обозначаются буквой «П». Значения 1 до 5 указывают временную характеристику смеси для определения удобоукладываемости. Для узкой опалубки подойдет — марка бетона (В15, М200) не ниже П3.

Состав и пропорции

Состав бетона В15 строго регламентируется. Пропорции цемент-щебень-песок-вода для B15 имеют следующие параметры: для цемента М400 — 1:2,8:4,8:0,5; для М500 — 1:3,5:5,6:0,5.

Замес бетона

Замес бетона

Получить качественную смесь можно, если применить метод подбора состава. Для этого составляется карта подбора компонентов бетона для класса В15 (15 МПа), с осадкой конуса 40 мм при использовании портландцемента М400, просеянного песка, из которого удалены все посторонние частицы, плотностью 2600 кг/м³, гранитного щебня — крупность заполнителя 20 мм и насыпной плотностью 1400 кг/м³. Используя специальную формулу (полученную экспериментальным методом), вычисляют водоцементное отношение. Затем по определенным графикам определяют расход воды. Крупность гравия определяют при помощи набора сит с отверстиями диаметром 70, 40, 20, 10 и 5 мм.

Для балок шириной 20 см допускается гравий не более 5 см. Для монолитного фундамента гравий диаметром до 15 см. Фракции песка и щебня нормируются гостами.

Пример подбора состава мелкозернистых бетонов в частях по массе:

Пропорции по массе для B15

Пропорции по массе для B15

Бетон класса В15 (М200) используется для различных конструктивных элементов как в чистом виде, так и в составе железобетонных элементов, если в проекте не имеются ограничения. По своим свойствам и цене он наиболее применяемый в строительном производстве.

технические характеристики по ГОСТ, состав, цена за куб

Бетон марки М200 (класса В15) применяют для возведения фундамента, цоколя, стен, отмостки, садовых дорожек, тротуарной плитки и даже бассейнов. По соотношению цены и прочности эта марка подойдет для почти всех сфер частного строительства.

Оглавление:

  1. Особенности бетонной смеси
  2. Ингредиенты раствора В15
  3. Пропорции компонентов
  4. Прочность бетона
  5. Область применения
  6. Цена за куб

Технические характеристики В15

Средняя прочность на сжатие196 кгс/см2
Гарантированная прочность на сжатие15 мПа
ВодонепроницаемостьW2‒W6
МорозостойкостьF50 ‒F150
ПодвижностьП2‒П4
Плотность2300‒2400 кг/м3
Вес 1м32300‒2400 кг

1. Марка бетона определяет округленную среднюю прочность на сжатие, а класс — гарантированную в мегапаскалях. При желании можно перевести мПа в кгм/см2, для этого умножим 15 на 10,2. Получаем гарантированную прочность 153 кгс/см2. Раньше в строительстве бетон обозначали марками, теперь в нормативных документах используют класс, но продавцы еще не отошли от старой системы.

2. Водонепроницаемость зависит от специальных добавок, плотности, однородности и качества укладки. Эта характеристика показывает, какое давление воды может выдержать 1 см2 материала. У В15 она варьируется от W2 до W6.

3. Класс морозостойкости обозначает количество циклов заморозки и оттаивания. Чаще всего М200 способен пережить 100 циклов.

4. Материал с высокой подвижностью легче укладывать в тонкую или круглую опалубку, для этого в бетон добавляют пластификаторы. Согласно ГОСТу 10181.1-81 для определения этого параметра смесь заливают в специальный конус, вибрируют, а потом смотрят, на сколько сантиметров бетон осел.

5. Плотность зависит от объема воды, размеров заполнителей и грамотного уплотнения при заливке. Тяжелые бетоны имеют плотность от 1800 до 2500 кг/м3, все, что плотнее — особо тяжелые материалы, которые применяют в промышленном строительстве. Вес зависит от вида наполнителей и количества пустот.

Компоненты смеси

Чтобы приготовить М200 или В15 самостоятельно, необходимо соблюсти пропорции и подобрать подходящие ингредиенты.

Подойдет портландцемент М400 или М500, но выбор повлияет на пропорции. Покупайте свежий цемент, иначе прочность получится ниже.

Лучше использовать речной песок, так как его не надо промывать и отсеивать. Если вы все же выбрали карьерный, следите, чтобы в нем был минимум инородных частиц и глинистых примесей. Размер фракции: 1,3-3,5 мм.

При производстве класса В15 применяют гравийный или гранитный щебень с размером фракций 10-40 мм. Для увеличения плотности крупных частиц наполнителя их размешивают с щебенкой меньшего размера.

Необходимые пропорции

По ГОСТу в состав бетона на 1 м3 марки М200 входит 265 кг цемента, 860 кг песка, 1050 кг щебня, 180 л воды и пластификатор, вес которого равен 4,8 кг, при этом полученный материал имеет характеристики: W2, F50, П3. Но морозостойкость и водонепроницаемость В15 не подходит для фундамента или других строений, находящихся в агрессивной среде, поэтому в классическом рецепте для приготовления своими силами соотношение компонентов немного меняют.

В таблице даны пропорции заполнителей и воды в килограммах на 1 кг портландцемента популярных марок. Для увеличения водонепроницаемости и морозостойкости рекомендуем добавить меньше воды, так как именно излишняя влага образует пустоты в набирающей прочность смеси. Чтобы увеличить плотность, используйте виброуплотнитель.

Цемент М400Цемент М500
Песок2,83,5
Щебень4,85,6
Вода0,50,5

Набор прочности

В15 набирает марочную прочность только через 28 дней после заливки. Скорость твердения зависит от температуры окружающей среды. Рекомендуемая температура — +15-20. Если она выше, бетон придется постоянно смачивать, чтобы он не высох, а если столбик термометра опускается ниже 0 градусов, вода в смеси замерзает, и процесс твердения останавливается. Начав дальнейшее строительство раньше срока, вы получаете бетон с характеристиками ниже, даже если весь состав совпадает.

ТемператураСутки12571428
051228355065
+591938486277
+10122550587285
+202340657590100
+3035558090100

Сферы применения В15

Фундаменты, отмостки, дорожки, бассейны, стены цоколя и еще много других вещей каждый день отливают из тяжелого бетона класса В15. Однако его возможности ограничены из-за средней прочности, невысокой морозостойкости и водонепроницаемости. К каждой постройке необходимо подходить с умом, чтобы материал не дал трещин вскоре после заливки.

1. Фундамент.

Эту марку бетона используют для строительства основания домов, но далеко не всегда она будет идеальным вариантом. Двухэтажные дома из кирпича и железобетона сами по себе тяжелые, а если еще и площадь фундамента небольшая, то вряд ли М200 справится с такой нагрузкой. Ведь даже класс бетонной смеси обеспечивается только в 95% случаев.

Тип грунта играет большую роль при подборе фундамента, также важны параметры глубины промерзания, содержания агрессивных веществ и уровня грунтовых вод. Возведение на песчаных, скальных и полускальных поверхностях безопасно, а вот суглинки, супеси, глинистые, а тем более торфяные грунты требуют большой аккуратности в выборе типа и материала для фундамента.

Если вы строите небольшой дом, баню или гараж из легких изделий, а уровень УГВ в почве приемлемый, использование марки М200 вполне оправдано, в другом случае заранее выполните все требуемые подсчеты.

2. Отмостка, крыльцо, дорожки.

Эти конструкции не воспринимают больших нагрузок, поэтому для них смело используйте М200, только обратите внимание на классы водостойкости и морозостойкости или хорошо изолируйте бетон от лишней влаги.

3. Стяжки и полы.

В этой сфере можно работать и с маркой М150, но некоторые предпочитают М200, когда важна не только прочность и водонепроницаемость материала, например, для основы пола в ванной комнате или бане.

Стоимость

Цена зависит от вида наполнителя в составе, морозостойкости и водонепроницаемости, а также пластификатора для повышения подвижности. Некоторые фирмы предлагают широкий выбор, другие производят каждую марку со статичными параметрами. Цена за куб с доставкой изменяется в зависимости от расстояния, на которое надо везти материал.

В таблице представлены средние цены по России на М200, они актуальны на ноябрь 2015 года. Во многом стоимость зависит от региона, в Москве бетон продается на порядок дороже, чем в остальной России. Оптом покупать дешевле, у крупных фирм действуют большие скидки за заказ, начиная от 20-50 м3. Минимальный размер автобетоносмесителя — 6 кубов, даже если вы решили заказать меньше, оплатить работу машины придется полностью. Вес материала не имеет значения, важен только объем.

Заранее продумайте, как вы будете транспортировать бетон В15 к месту строительства. Не всегда удобно заказывать бетононасос, особенно если вам нужно купить небольшое количество бетона, можно просто нанять рабочих.

ХарактеристикиЦена, рубли
В15, F75, W4, П3, гранитный щебень.2 600
В15, F50, W2, П3, гравийный щебень.2 400
В15, F100,W4, П3, гранитный щебень.3 500
В15, F100,W4, П3, гравийный щебень.3 300
В15, F150, W6, П3, гранитный щебень.3 600

Профессионалы применяют марку бетона М200 в самых разных сферах, но когда появляются сомнения, выдержит или нет, они проверяют это с помощью расчетов, а не опытным путем.

Бетон В15 (марка): состав, прочность, технические характеристики

Срок эксплуатации и прочностные характеристики строительных объектов определяются качеством бетонного раствора. В зависимости от области применения и поставленных задач, в строительной сфере используются различные виды бетонных смесей, отличающиеся эксплуатационными свойствами и маркировкой. В проектной документации указывается, какую марку смеси нужно применять. Сегодня востребован бетон в15 который незаменим при строительстве фундаментов, возведении стен и заливке стяжки. Рассмотрим детально этот стройматериал, обладающий множеством достоинств.

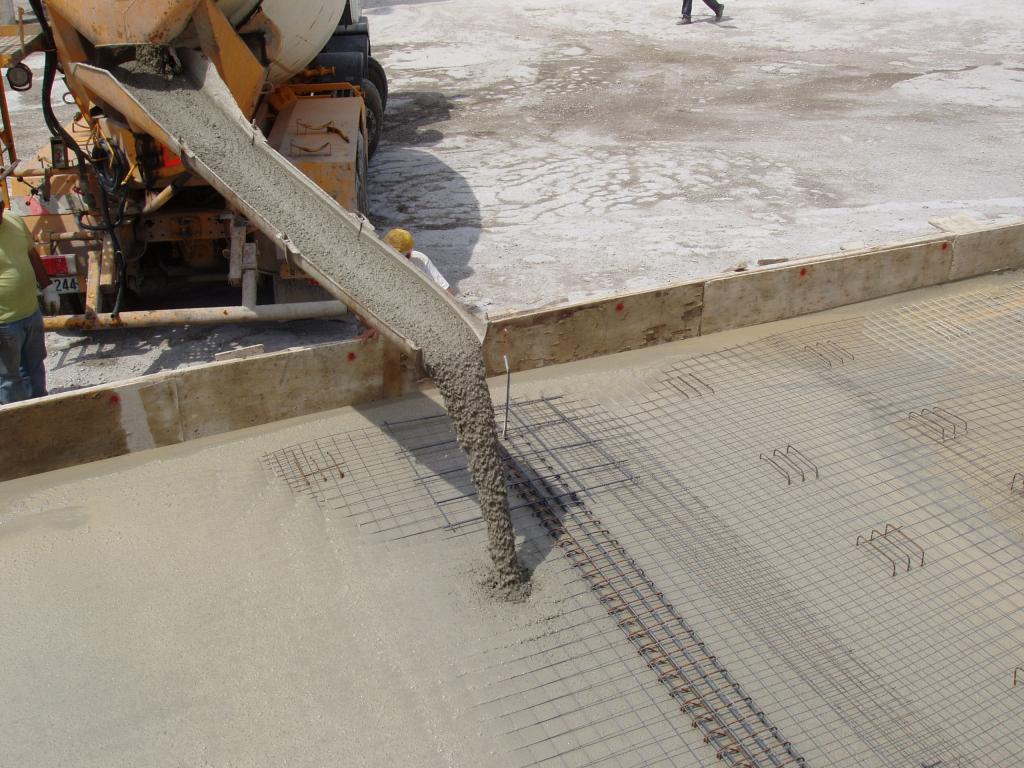

Фундамент залитый раствором В15

Бетон марки в15 – состав

Применяя бетонные смеси, важно быть уверенным в их качестве. Эксплуатационные свойства бетонного раствора определяются государственным стандартом. Для обеспечения рабочих характеристик монолита важно соблюдать состав бетона в15. Он в обязательном порядке контролируется лабораторным путем на заводах, где выпускается железобетонная продукция.

Изготавливая бетон b15 самостоятельно, необходимо использовать следующие ингредиенты, предусмотренные нормативным документом:

  • портландцемент с маркировкой м400. Допускается применение цемента марки м500 с перерасчетом пропорций наполнителя. Важно использовать свежее вяжущее вещество для обеспечения прочности, регламентируемой стандартом;
  • мелкофракционный песок, применяемый как заполнитель. Песок необходимо очистить от примесей. Желательно применять речной песок, не нуждающийся в промывке и сепарации. Карьерный материал необходимо очистить от глины;
  • щебень, полученный при измельчении гранита или дроблении гравия. Желательно использовать щебенку, размер которой составляет от 1 до 4 см. Применение крупнофракционного наполнителя повышает прочностные свойства монолита.

После предварительного смешивания сухих ингредиентов добавляется вода, позволяющая обеспечить необходимую вязкость рабочего раствора.

Приготовление бетона марки В15

Дополнительно в бетонный раствор могут добавляться:

  • гидрофобизирующие ингредиенты;
  • стабилизирующие добавки;
  • пластифицирующие компоненты.

Эксплуатационные характеристики, которыми будет обладать бетон б15 м200, зависят от качества подготовки рабочего раствора.

Бетон тяжелый класс в15 м200 – соотношение компонентов

Многие застройщики, желая сэкономить, своими силами готовят b15 бетон.

Для этого они используют различные марки портландцемента, что, соответственно, влияет на пропорции компонентов:

  • на один 50-килограммовый мешок цемента четырехсотой марки необходимо взять 140 кг песка и 240 кг щебенки. При объемной дозировке соотношение щебня, цемента и песка составляет 4,2:1:2,5;
  • при использовании цемента м500 на мешок вяжущего вещества весом 50 кг добавляется 175 килограмм песка и 280 кг щебенки. Объемный метод дозирования предусматривает введение цемента, щебня и песка в пропорции 1:4,9:3,2.
Бетон тяжелый класс в 15 м200)

Количество добавляемой воды зависит от размера исходного материала, концентрации влаги в компонентах, а также требуемой подвижности состава. Максимальная концентрация воды в бетонной смеси не превышает 18–20% от общего объема. Придерживаясь проверенных пропорций можно приготовить качественный бетон класса в15. Характеристики его позволят обеспечить долговечность возводимых строений, благодаря соблюдению рецептуры.

Бетон тяжелый класс в 15 м200 – набор прочности

Гидратация цемента в бетонной смеси происходит постепенно и завершается через четыре недели после того, как залит бетон класса в15. К этому времени стройматериал приобретает эксплуатационную прочность, позволяющую выполнять дальнейшие строительные работы и подвергать монолит воздействию нагрузок.

На интенсивность набора твердости влияют следующие факторы:

  • температурные условия. Оптимальная температура для нормального набора твердости – 18–20 градусов Цельсия;
  • концентрация влаги в воздухе. В сухую и жаркую погоду поверхность периодически необходимо увлажнять;
  • ветер. Скорость испарения влаги возрастает в ветреную погоду. Для поддержания влаги в твердеющем массиве его смачивают.

При понижении температуры ниже 0 градусов Цельсия процесс набора твердости приостанавливается, что связано с кристаллизацией воды. При выполнении бетонных работ следует учитывать факторы, влияющие на набор твердости, а также поддерживать влажность массива. Его не только поливают водой, но также закрывают влажной мешковиной или используют специальную эмульсию.

Бетон В15 М200 для фундамента

Бетон в15 – технические характеристики по ГОСТ

Популярность, который обладает в15 бетон, связана с его рабочими характеристиками. Они достигаются использованием качественного сырья и соблюдением соотношений при замесе. Свойства монолита позволяют использовать его для решения сложных строительных задач. Стройматериал можно приобрести на специализированном предприятии по приемлемой цене или приготовить своими силами. Государственный стандарт регламентирует свойства, которыми обладает бетон в15.

Характеристики материала:

При положительной температуре окружающей среды рабочие параметры достигаются без использования модифицирующих добавок. За соблюдением требований государственного стандарта, гарантирующего соответствие рабочих характеристик, следят в специальных лабораториях на предприятиях железобетонных изделий. При самостоятельном приготовлении бетонной смеси необходимо соблюдать требования нормативного документа. Это позволит обеспечить соответствие характеристик.

Где применяется в15 марка бетона

Свойства популярной бетонной смеси позволяют использовать ее для решения различных задач:

Стройматериал востребован профессионалами и частными застройщиками благодаря повышенным рабочим характеристикам — запасу прочности, стойкости к воздействию влаги, а также морозоустойчивости.

Бетон класс м200 – главные преимущества применения

Преимущества использования двухсотого раствора, который является универсальным стройматериалом:

  • расширенная сфера применения. Бетонный состав востребован для строительства промышленных объектов и решения задач в частных домовладениях;
  • приемлемая цена. Использование недорогого раствора позволяет уменьшить общий объем затрат на выполнение строительных мероприятий;
  • улучшенная адгезия с арматурной поверхностью. Смесь хорошо контактирует с металлом, что повышает прочность конструкций из железобетона;
  • уменьшенная теплопроводность. Она позволяет снизить расходы на поддержание комфортной температуры и уменьшить затраты на покупку утеплителя;
  • устойчивость к воздействию повышенной температуры и открытого огня. Структура и свойства материала не меняются в пожароопасной ситуации;
  • долговечность. Правильно подготовленная смесь после застывания превращается в монолит, который не разрушается на протяжении периода эксплуатации.

При отсутствии повышенных нагрузок, которые действуют на элементы строения, можно не сомневаясь выбирать этот класс бетонного раствора. Главное достоинство смеси класса B15 – оптимальное соотношение цены и качества.

Вывод

Двухсотый раствор, соответствующий классу B15, популярен в строительной сфере. Он обладает необходимым запасом прочности, устойчив к влаге и может использоваться в холодных климатических условиях. Его желательно покупать на специализированных предприятиях, где применяются качественные материалы, соблюдается технология и имеется лабораторный контроль. При необходимости несложно самостоятельно приготовить смесь, используя бетоносмеситель. Это позволит уменьшить объем расходов и, при использовании качественного сырья, гарантировать характеристики смеси.

Марка бетона для мелкозаглубленного ленточного фундамента

Режим эксплуатации

Марка по морозостойкости

Марка по водонепроницаемости

Подходящие марки товарного бетона, не ниже чем:

Попеременное замораживание и оттаивание в условиях водонасыщения (например, при сезонно оттаивающей вечной мерзлоте или при очень высоком уровне грунтовых вод) при температурах

Зимняя температура ниже -40 C

F150

W2

БСГ В 20 П3 F150 W4 (М-250)

Зимняя температура от -20 до-40 С

F100

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура от -5 до -20 С

F75

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура – 5 С и выше

F50

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Попеременное замораживание и оттаивание в условиях периодического водонасыщения при воздействии атмосферных факторов

Зимняя температура ниже -40 С

F100

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

  Зимняя температура от -20 до-40 С

F50

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура от- 5 до -20 С

не нормируется

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура – 5 С и выше

не нормируется

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Попеременное замораживание и оттаивание в условиях отсутствия периодического водонасыщения (защищенный от осадков и грунтовых вод бетон)

Зимняя температура ниже -40 С

F75

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура от — 20 до — 40 С

не нормируется

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура от — 5 до — 20 С

не нормируется

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Зимняя температура – 5 С и выше

не нормируется

не нормируется

БСГ В 15 П3 F100 W4 (М-200)

Добавить комментарий

Ваш адрес email не будет опубликован.
