Батарея биметалл расчет секций: Расчет количества секций биметаллических радиаторов на площадь – как рассчитать количество секций и не замерзнуть зимой

Содержание

Какой лучше расчет секций биметаллических радиаторов отопления: по площади или по объему?

Благодаря правильным расчётам количества секций для биметаллического радиатора можно создать в помещении комфортную температуру, независимо от погоды за окном.

А также вы сможете разумно сократить расходы на отопление с пользой для своего кошелька, но без ущерба уюту.

Если хотите мудро использовать природные ресурсы, не желаете мёрзнуть в холодное время года и не хотите переплачивать за отопление, то замените батареи на более энергоэффективные. А перед заменой или покупкой новых радиаторов вам надо рассчитать, сколько секций должно в нём быть.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как рассчитать теплоотдачу биметаллического радиатора и одной секции

Мощность биметаллического радиатора связана с его ёмкостью и размером. Чем меньше в батарее носителя, тем он эффективнее и экономнее. Причина — малое количество воды, которая нагревается быстрее, поэтому и электроэнергии затрачивается намного меньше.

Фото 1. Биметаллический радиатор Bimetal 500/80, теплоотдача — 2280 Вт, производитель — «Konner».

Расчет количества секций

Для каждой комнаты производится свой расчёт нужного числа секций. Для этого учитывается ряд факторов: модель изделия, уровень теплоотдачи и площадь комнаты.

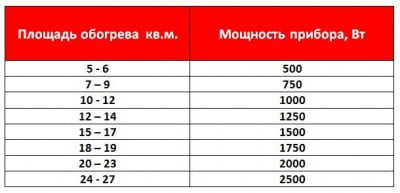

Модель радиатораТеплоотдача (кВт)Площадь помещения (при высоте потолка в 2,7 метра)
81012146182022242628303234363840
Н

Расчет количества секций биметаллического радиатора

Выбирая радиатор отопления очень важно сразу правильно рассчитать необходимое количество секций. Это создаст в помещении полный комфорт и не нужно будет вносить изменения в систему обогрева.

Выбор приборов отопления достаточно большой, и каждый найдет среди устройств те, которые соответствуют параметрам помещения.


Расчет секций биметаллических радиаторов

Почему именно биметаллические батареи

Многие потребители ищут формулу, как рассчитать количество секций биметаллического радиатора. Спрос на модели из биметалла достаточно высокий, на это есть немало причин:

  • Универсальность. Модели из биметалла подходят для частных домов, квартир в многоэтажных домах, коммерческих объектов. Они выдерживают любую нагрузку и отличаются надежностью.
  • Устойчивость к коррозии.
  • Превосходная работа на любом теплоносителе.
  • Стильный минималистичный дизайн. Такие батареи гармонируют с любыми интерьерами.
  • Большой выбор конструкций. Есть возможность купить цельную батарею или приобрести определенное количество секций.
  • Хорошая теплоотдача.

Все преимущества таких радиаторов перечислить сразу сложно – это займет немало времени. Основные достоинства биметаллических батарей: надежность, высокое качество, универсальность.

Базовый расчет

Покупая секции поштучно, можно собрать конструкцию нужной мощности. Такая батарея будет полностью отвечать потребностям объекта. Существует базовая формула для расчета нужного количества секций, она применяется в 90% случаев. Именно по ней часто подбирают радиаторы для квартир, частных домов, офисов.

Формула выглядит так:

W = 100 * S / P

В этом расчете S является площадью помещения, а P – мощностью отдельно взятой секции. Число 100 остается неизменным, это количество Вт на 1 м2 площади территории. W – это число секций. Мощность отдельной секции зависит от особенностей конфигурации и составляет 100-200 Вт. Эту информацию надо уточнять в документации к радиатору.

При расчете вычисления производятся последовательно: сначала умножение площади помещения на 100, потом – деление на мощность одной секции. Полученный результат округляется, обычно округление производится в большую сторону, чтобы в помещении было комфортно даже при резком падении температуры.

Эта формула имеет несколько нюансов, поэтому ее нельзя применять везде. Например, подразумевается, что в средней квартире высота потолка не превышает 3 м. Формула работает, если высота потолков в жилище – от 2,2 до 3,0 м. На объектах, которые отличаются по параметрам, требуется другой расчет. Также указанная формула грешит неточностями – она довольно приблизительная. Чтобы вычислить точно необходимое количество тепла, нужно принять во внимание еще множество параметров.

Устанавливая секции в квартире, частном доме, офисе, рекомендуется использовать несколько батарей. Например, если для отопления требуется 18 секций, то лучше поставить 2 радиатора по 9 секций или три по 6.

Схема расстановки биметаллических радиаторов отопления

Формула для расчета по объему

Как рассчитать количество секций биметаллического радиатора, если высота потолков довольно большая? Для таких случаев придумана специальная формула. Если на объекте потолки выше 2,6 м, можно использовать следующий вид расчетов:

S * H * 41 / P

Батарея подбирается с учетом произведения площади помещения на высоту (S*H). Далее полученное число делится на число 41, если речь идет о панельном доме. Для дома из кирпича можно использовать число 38 – именно сколько Вт нужно на обогрев 1 м3 в доме из более теплого материала. Число P – это мощность секции радиатора.

Если в помещении установлены герметичные пластиковые стеклопакеты, то можно вместо 41 и 38 Вт использовать 34 Вт. Однако этот параметр весьма условный, лучше проконсультироваться со специалистом.

Когда нужна повышенная точность

Для экономии тепла и максимального комфорта требуется повышенная точность при расчетах. Здесь можно применять формулу:

100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P

Число 100 отражает необходимое количество Вт на 1 м2 помещения. Здесь не идет речь о промышленных площадках, которые требуют расчета тепла на 1 м3, но высота потолков отражена в коэффициенте. S – это площадь объекта, для которого производится расчет. Далее учитывается множество различных коэффициентов:

  • поправка на остекление;
  • поправка на теплоизоляцию стен на объекте;
  • соотношение точность площади стеклопакетов к площади пола в квартире, офисе;
  • учет самой холодной температуры;
  • количество наружных стен;
  • учет типа помещения;
  • высота потолка.

Число 7, вынесенное за скобки, обозначает количество коэффициентов, которые были перечислены выше. Вместо P надо вставить значение мощности одной секции. С учетом коэффициентов обычно получается больше секций, чем без дополнительных данных. Зная значение поправок, можно выбрать оптимальный радиатор отопления.

Остекление и теплоизоляция

При проведении точных расчетов по формуле учитываю поправку на остекление теплоизоляцию стен. Если на объекте установлено обычно двойное стекло, то значение поправки будет 1,27. При герметичном двойном стеклопакете параметр К1 равен 1,0. Если установлен тройной герметичный стеклопакет, то К1 равен 0,85. При увеличении количества стекол в стеклопакете параметр снижают на 0,25 пунктов.

Теплоизоляция стен тоже имеет значение, она отражена в коэффициенте К2. При стандартной теплоизоляции помещение плохо защищено от холода, в этом случае параметр составляет 1,27. Улучшенная теплоизоляция в квартире или доме позволяет использовать коэффициент 1,0. Если использована отличная изоляция, то К2 составит 0,85.

Еще один важный пункт – К3. В нем отражено соотношение площади окон к площади пола. Известно, что стекло лучше пропускает холод, чем стена. В квартирах и офисах с большими окнами требуется более мощный обогрев. Когда площадь окон составляет около 40% от площади пола, можно использовать коэффициент 1,1. Далее при снижении площади на каждые 10% параметр уменьшается на 0,1%.

Температура, тип помещения, высота потолков

При выборе радиатора для дома или офиса было бы ошибкой не учитывать климатическую зону, а точнее – наиболее низкую температуру в самый холодный месяц. Если температура опускается до -35, надо использовать коэффициент 1,5. При повышении температуры на 5 градусов параметр К4 можно уменьшать на 0,2. Если температура падает, то коэффициент, наоборот, увеличивается на 0,2.

Также принимается в расчет тип помещения, в котором используется батарея. Если это отапливаемое жилое помещение, то используется параметр 0,8. Коэффициент К6 для неотапливаемых чердаков – 1,0.

К5 обозначает количество наружных стен. Чем больше стен, тем больше «мостиков холода». Если это только одна наружная стенка, то применяется коэффициент 1,1, если четыре – то уже 1,4. Важно обязательно учитывать этот нюанс, чтобы в помещении не было холодно.

Имеет значение и высота потолков в квартире, офисе. Для объектов с высотой потолков 2,5 м используется параметр 1,0. При увеличении высоты на 5 метров коэффициент растет на 0,05. Этого достаточно, чтобы можно было обогреть территорию. Высота потолков прописывается в параметре К7. При расчетах надо обязательно учесть мощность секции радиатора – она может быть разной.

Также можно просто доверить расчет специалистам – они точно не ошибутся и подберут оптимальный по мощности радиатор.

Расчет количества секций биметаллических радиаторов по площади и на 1 м2 помещения, калькулятор

Когда предстоит приятное событие в виде замены старых чугунных батарей на стильные и более мощные аналоги, люди сталкиваются с такой проблемой, как несоответствие современных обогревателей с имеющейся централизованной системой отопления.

Как показывает опыт инженеров теплосети, лучшим вариантом в таком случае являются биметаллические радиаторы отопления.

Расчет количества секций – это первое, что нужно сделать, так как они намного мощнее, чем изделия из чугуна.

Преимущество биметалла

Сделав выбор в пользу батарей, состоящих из двух металлов, владельцы квартир получают целый комплект положительных доказательств, почему они поступают правильно:

  • Долгий срок эксплуатации, который большинство производителей оценивают в 20 лет, это хороший повод для установки биметаллических радиаторов.
  • Мощность этих изделий превосходит чугунные, стальные и алюминиевые аналоги, что позволяет использовать их в системах с нестабильным давлением.
  • Теплоотдача подобного устройства почти такая же, как и у чисто алюминиевых батарей отопления.
  • Так как с теплоносителем имеет дело лишь стальной сердечник, тогда как алюминий с ним не соприкасается, то им не страшна коррозия, откуда и берется столь долгая гарантия.


Такой недостаток биметаллических устройств, как высокая стоимость, теряется рядом с перечисленными позитивными техническими характеристиками, которые предоставляют людям ощущение комфорта и безопасности.

Если подобные конструкции предполагается монтировать вместо чугунных, то следует сделать правильный расчет количества секций биметаллических радиаторов с учетом того, что они намного превосходят их по мощности и теплоотдаче.

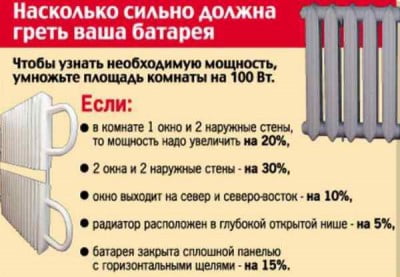

Коэффициент потери тепла

Нельзя рассчитывать, какой мощности должна быть батарея в комнате, если не учтены все возможные теплопотери в ней. Основные утечки тепла:

  • Окна – это самое слабое «звено» в помещении, если в нем нет балкона. В доме с обычным остеклением расчет биметаллических радиаторов следует проводить с добавлением коэффициента поправки, равного 1,27. Если в помещении установлен двойной стеклопакет, то умножать придется на 1, а при тройном – на 0.85.
  • Размер окна так же влияет на потери тепла. Так, если оно составляет 10% о площади пола, то коэффициент равен 0.8. В том случае, если окно панорамное и составляет 50%, то на 1.2.
  • Если теплоизоляция стен низкого уровня, то коэффициент поправки составит 1.27.
  • Внешние стены так же имеют значение при учете теплопотерь. Если такая всего одна, то следует умножать рассчитанную мощность на 1.1, если их две или три, то на 1.2 или 1.3.

Каждое увеличение окна на 10% прибавляет к коэффициенту 0.1. Если не внести подобные поправки в расчеты, то может оказаться так, что при котле, работающем на полной мощности, в квартире будет прохладно.

Немалое значение имеет то, как изготовлен радиатор. Например, секционные модели удобны тем, что в случае, если расчет биметаллических радиаторов отопления был выполнен неправильно, лишние секции можно демонтировать или, наоборот, нарастить. Цельные модели могут выдерживать давление до 100 атмосфер, чему нет аналогов среди батарей из других видов металлов, но если установленное устройство «не тянет» по своей тепловой мощности, то менять придется всю панель.

Расчет количества элементов по площади

Чтобы узнать, сколько секций биметаллического радиатора нужно, следует провести вычисления по площади комнаты.

Для этого можно заглянуть в СНиП и узнать критерии минимального уровня мощности батареи на 1 м2 помещения. Как правило, он равен 100 Вт. Вычислив площадь комнаты, для чего нужно умножить ее длину на ширину, полученный результат умножается на мощность, а затем делится на показатель мощности одной секции батареи, который можно узнать по техпаспорту от производителя.

Например, для комнаты площадью 16 м2 и мощностью одной секции батареи, равной 160 Вт, используя формулу, получится следующий результат:

(Ах100): В = количество секций

(16х100 Вт): 160 Вт = 10 секций.

Таким образом, для комнаты площадью 16 м2 потребуется установка десяти секций, что полностью охватит всю площадь обогрева биметаллического радиатора.

Конечно, такой расчет будет только приблизительным, так как он подходит исключительно для помещений с высотой потолков не более 3 м. Кроме того, в нем не учтены теплопотери, что может сказаться на эффективности работы всей отопительной системы.

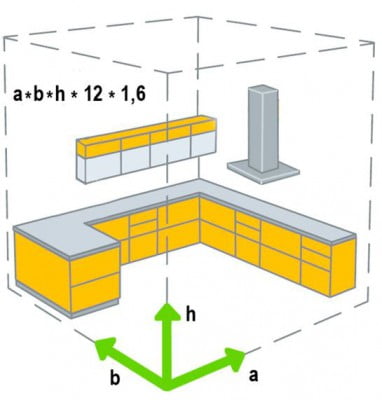

Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

43 м3х41 Вт = 1771 Вт.

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Полезное видео

как рассчитать секции биметаллических радиаторов отопления?

Биметаллические радиаторы являются высококачественными и высокоэффективными отопительными приборами, которые могут быть использованы для обогрева жилого дома, офисного помещения или производственного здания. Основное отличие от алюминиевого оборудования заключается в наличии внутренних элементов из стали.

Конструкционные особенности способствуют повышенному уровню запаса прочности, а негативные результаты от контакта теплоносителя с алюминием сведены к нулю. Единственный недостаток таких обогревательных конструкций заключается в неоправданно высокой стоимости среди аналогичного оборудования.

Разновидности и принцип действия

Все положительные характеристики биметаллических батарей напрямую зависят от их строения. Сердечник может быть стальным или медным, что повышает показатели стойкости к составу теплоносителя, а также перепадам давления.

Удобный тип сочленения со стандартным трубопроводом и алюминиевая поверхность радиатора позволяют получить высокую теплоотдачу.

Конструкция биметаллических радиаторов отопления и ее особенностиРеализуемые в нашей стране биметаллические радиаторы в зависимости от устройства и характеристик могут быть подразделены на два основных вида:

  • абсолютно «биметаллический тип», обладающий стальными трубами и алюминиевым корпусом. Основные преимущества заключаются в прочности и абсолютном отсутствии возможности образования протечек;
  • «полубиметаллический вариант», в котором стальными трубками выполняется усиление вертикальных каналов. Такие радиаторы отопления характеризуются прекрасным сочетанием низкой цены и высокой тепловой отдачи.

Принцип действия такого отопительного оборудования максимально прост. На алюминиевый корпус посредством стальной трубки передаётся тепло от теплоносителя, что способствует нагреванию воздушных масс в обогреваемом помещении.

Использование стали облегчает применение оборудования в условиях высокого уровня давления теплоносителя внутри отопительной системы. Стальные компоненты позволяют использовать биметаллический тип батарей при наличии теплоносителя с низким показателем качества.

Стандартные размеры и диаметры

На сегодня выпускаются биметаллические радиаторы с общепринятыми стандартными размерами:
Стандартные размеры биметаллических радиаторов отопления

  • показатели толщины – 9 сантиметров;
  • показатели ширины – не менее 40 сантиметров;
  • показатели высоты – 76, 94 или 112 сантиметров.

Следует учитывать, что линейные параметры отопительных приборов могут значительно варьироваться и зависят от используемых материалов и конструкционных особенностей:

  • при необходимости установки более тонких аппаратов, использовать биметаллический тип оборудования нецелесообразно, что обусловлено двойным металлическим слоем;
  • к категории наиболее тонких устройств относится панельный вариант приборов.

Кроме того, существует различие по высоте, которая может варьироваться от пятнадцати сантиметров до трёх метров. Стандартные батареи обладают высотой в 55-58 сантиметров.

Особенности расчёта тепловых потерь

Размеры теплоотдачи указываются производителями и базируются на расчётах для температурных параметров теплового носителя на уровне семидесяти градусов. Процесс эксплуатации предполагает наличие некоторых отступлений от заданных значений, что требует учёта при выборе.

Способ рассчитать тепловые потери в помещении для расчета количества секций биметаллических радиаторовИменно по этой причине грамотный подбор отопительного оборудования предполагает определение значений тепловых потерь здания.

Эти вычисления основываются на данных о всех стенах и потолочной конструкции помещений, полах, видах окон и их количестве, конструкционных особенностях дверей, материале штукатурного слоя и других факторах, включая направление сторон света, соляризацию, розу ветров и другие критерии.

Стандартные расчёты тепловой отдачи должны исходить из показателя в один кВт на десять квадратных метров отапливаемой площади. Однако, такие результаты будут носить весьма приблизительный характер.

Более точные данные об общих теплопотерях позволяют получить расчёты по формуле:

V x 0,04 + ТПок х Noк + ТПдв х Nдв

  • V – объем отапливаемого помещения;
  • 0,04 – стандартные теплопотери на одном кубическом метре площади;
  • ТПок – параметры теплопотерь от одного окна согласно значения в 0,1 кВт;
  • Noк – общее количество окон;
  • ТПдв — параметры теплопотерь одной двери согласно значения в 0,2 кВт;
  • Nдв — общее количество дверей.

Более точные данные могут быть получены в результате использования специального прибора под названием тепловизор. Устройство не только с максимальной точностью производит требуемые расчёты, но и учитывает такие немаловажные характеристики, как скрытые строительные дефекты и плохое качество строительных материалов.

Расчёт необходимого количества на площадь

Практически весь объём таких радиаторов выпускается в стандартном варианте исполнения и обладает стабильными размерами. Для проведения расчётов количества секций целесообразно воспользоваться достаточно удобной формулой:

Согласно которой:

  • X является расчётным количеством секций в составе одного отопительного прибора;
  • S соответствует обогреваемой площади в квадратных метрах;
  • N представляет мощность одной секции.

Как рассчитать количество секций биметаллической батареи самостоятельно?Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения 5 х 4 метра с высотой потолка в 2,5 метра оптимальный показатель мощности одной секции составляет порядка 150 Вт, а вычисления в соответствии с формулой выглядят следующим образом —

Х = S х 100 : N = 5 х 4 х 100 : 150 = 13,3 или 14 секций.

Правила грамотного выбора

Чтобы приобрести максимально эффективное оборудование, которое будет соответствовать всем требуемым параметрам, следует учитывать некоторые нюансы:

  • размеры радиаторов должны подбираться согласно интерьерному дизайну и величине вырабатываемой тепловой мощности;
  • при монтировании под окнами оборудование должно перекрывать ширину оконных проёмов на 50 или 75 процентов;
  • минимальное расстояние от верхнего сегмента батареи до оконного подоконника не должно быть менее 10 сантиметров;
  • нижняя часть батареи не должна быть более чем на 60 сантиметров ближе к поверхности пола;
  • для помещений, обладающих нестандартными формами, оптимальным вариантом будет размещение дизайнерских батарей, выполненных по индивидуальному заказу;
  • следует учитывать, что такие устройства могут иметь верхний, нижний, боковой и перекрёстный варианты подключения к системе.

Теперь вы знаете, как рассчитать количество секций биметаллический радиаторов отопления и на что еще обращать внимание при приобретении устройства. Удачной покупки и тепла в доме!

Биметаллические радиаторы отопления: как рассчитать количество секций

Биметаллические радиаторы — отличное решение для установки в помещении. Они обладают высокой энергоэффективностью, смогут прослужить в течение многих лет.

Основные характеристики биметаллических радиаторов:

  1. Мощность одной секции — от 150 до 190 Вт, в зависимости от производителя. Эта информация будет необходима для дальнейшего расчета.
  2. Срок службы — около 20 лет.
  3. Высокая отдача тепла, по этому параметру приборы превосходят чугунные аналоги.
Фото: Четырехсекционный биметаллический радиатор

Четырехсекционный биметаллический радиатор

Многие приобретают биметаллические радиаторы отопления, как рассчитать количество секций для этого прибора, какие факторы необходимо учитывать? Следует подробно поговорить об этом, и рассказать об основных методах.

Почему так важно правильно выполнить расчет?

Правильный расчет — это основа комфортного проживания в квартире или доме. От него зависит:

  1. Температура в помещении. Небольшое количество секций не сможет обеспечить нагрев. Если их установлено слишком много, то воздух станет достаточно сухим, в комнате будет невероятно жарко.
  2. Возможные расходы на покупку отопительных приборов. Чем больше секций в батареях, тем дороже они обойдутся вам.
  3. Общая эффективность отопительной системы.

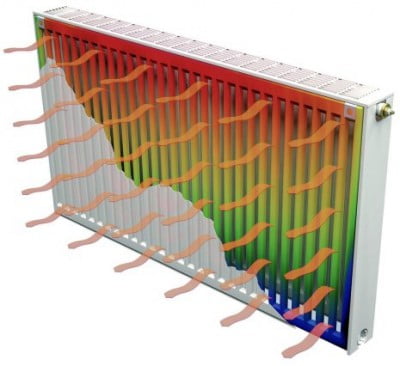

Фото: Распределение тепла в радиаторе

Распределение тепла в радиаторе

Важно! Все расчеты всегда считаются приблизительными. При учете сопутствующих факторов можно несколько снизить погрешность, но вы в любом случае не получите точных параметров.

Важные параметры

Расчет биметаллических радиаторов — сложный и ответственный процесс. Необходимо учитывать ряд факторов, которые могут повлиять на его выполнение, среди них:

  1. Наличие вентиляции в помещении предполагает повышение мощности. Через эту систему отводится часть тепла из комнаты, что негативно сказывается на общей эффективности.
  2. Если в системе используется пар, то реальная теплоотдача существенно повышается.
  3. Угловые комнаты всегда холоднее, они имеют уличные стены, расчеты придется увеличить.
  4. Если в помещении установлены стеклопакеты, то они будут лучше сохранять тепло.
  5. Биметалл имеет достаточно высокую теплопроводность, мощность секции можно заранее узнать у производителя.
  6. Использование теплоизоляции для стен существенно снижает потери тепла.
  7. Обязательно учитывайте минимальные зимние температуры, они зависят от региона проживания.
  8. Теплоноситель в стандартной системе движется сверху вниз, такой вариант позволяет увеличить реальную эффективность.
  9. Не используете батареи больше 10 секций при подключении с одной стороны. Вода не сможет доходить до последних элементов, их эффективность будет стремиться к нулю. Если в один биметаллический радиатор ставится более 10 секций, то потребуется выполнять двухстороннее подключение.
Многосекционный радиатор

Длинные биметаллические батареи можно устанавливать только при двухстороннем подключении

Если вы будете учитывать все эти факторы во время подготовки расчетов, то сможете получить более точные данные, исключить снижение эффективности отопительной системы.

Важно! При выборе схемы для расчета обратите внимание на высоту потолков. Для стандартных квартир можно использовать способ по площади, для помещений с высотой от 3 метров необходимо применять метод по объему.

Основные методы

Как посчитать количество секций биметаллического радиатора? На сегодня существует множество методик, они отличаются по своей сложности и реальной эффективности. Но следует назвать три самых эффективных вариант:

  1. По площади помещения.
  2. По объему.
  3. С учетом дополнительных коэффициентов.
Фото: Мини-инструкция по выбору радиатора

Мини-инструкция по выбору радиатора

Каждый способ имеет свои преимущества и недостатки. Наиболее простым считается расчет по площади или объему, для него потребуется немного времени. Использование коэффициентов позволяет повысить точность и учесть все возможные факторы.

По площади

Это самый простой способ, но его следует использовать только для помещений с высотой потолков от 2,4 до 3 метров. В ином случае может произойти серьезное искажение полученных результатов.

По действующим нормам, на один квадратный метр площади должно приходиться не менее 100 Вт мощности отопительных приборов. Этот параметр потребуется учесть во время выполнения расчетов.

Как проходит этот процесс:

  1. Для начала следует просмотреть документы и технический паспорт, в них указана площадь комнаты. Если у вас нет возможности получить такую информацию, то необходимо измерить длину и ширину, перемножить их, и вы получите требующиеся показатели.
  2. Допустим, площадь помещения составляет 10 квадратов. Тогда необходимо 10*100 Вт, получаем общую мощность всех секций в 1000 Вт.
  3. Выбираем модель биметаллического радиатора, узнаем в характеристиках мощность одной секции. Например, она равна 150 Вт. Потребуется общую мощность разделить на параметры одного элемента, 1000/150=6,66. Округляем до 7 секций на комнату, их можно уместить в один отопительный прибор.
Фото: Таблица зависимости площади от объема

Таблица зависимости площади от объема

Не забывайте про дополнительные факторы, которые могут повлиять на процесс расчета. Если квартира угловая, она имеет балкон, то смело прибавляйте к результатам еще 20 процентов.

По объему

Если помещение достаточно высокое, то расчет лучше всего проводить по объему. Этот вариант следует использовать для потолков от 3 метров, его применение позволяет существенно снизить погрешности.

Санитарные нормы зависят от типа дома. Панельные здания имеют повышенные теплопотери, на 1 кубический метр должно приходиться не менее 41 Вт. Современные дома с утепленными стенами и стеклопакетами теряют намного меньше тепла, для них норма составляет 34 Вт.

Как выполняется непосредственный расчет:

  1. Узнаем площадь и высоту помещения из документов, или проводим измерения.
  2. Например, площадь равна 20 квадратам, высота потолков 3 метра. Перемножает эти параметры, получаем 60 м3.
  3. Вам необходимо умножить объем на норматив, то есть 60*41=2460 Вт. Это полная мощность для всех секций.
  4. Делим полученный параметр на мощность одного элемента. Следовательно, 2460/150=16,4. Округляем, получаем 16 секций.
Фото: Расчет тепла по объему помещения

Расчет тепла по объему помещения

Полученные 16 секций не являются окончательным параметром. Если в комнате наблюдают повышенные теплопотери, она имеет наружные стены, балкон, батарея ставится в нишу, то потребуется прибавить еще 20 — 40 процентов к результату. Количество секций следует распределить на 2 — 3 биметаллических радиатора для повышения эффективности системы.

По методу коэффициентов

Если вы хотите получить максимально точные параметры, то вам подойдет этот способ. Расчет проводится с использованием площади помещения и дополнительных коэффициентов по формуле:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7

В этом уравнении П означает площадь помещения, для которого осуществляется расчет. К1 — это остекление помещения, тип стеклопакетов. К2 — параметр, указывающий на теплоизоляцию стен в доме. К3 — отношение параметров площади окон и помещения. К4 зависит от средней температуры воздуха в холодное время года. К5 используется для корректировки мощности системы с учетом количества уличных стен. К6 зависит от типа помещения, которое расположено над комнатой. К7 определяется с учетом высоты потолков.

После расчетов получаем общую мощность системы, ее необходимо поделить на параметры одного элемента биметаллического радиатора. В итоге получаем количество секций для всех отопительных приборов в помещении.

Точный подсчёт

Все вышеописанные способы расчёта количества секций биметаллических радиаторов — приблизительные. Существуют формулы для точного расчёта. Они учитывают самые разнообразные факторы:

  1. Высотность помещения.
  2. Теплоизоляционные параметры стен и окон (через окна происходит до 70% теплопотерь).
  3. Частота, с которой двери или окна открываются (особенно актуально для офисов и магазинов).
  4. Атрибуты отопительной системы.
  5. Среднесезонная температура в данном регионе.
  6. Наиболее частое направление ветра и прочее.

Для всего этого существуют специальные сервисы на сайтах, но зачастую нет возможности или желания скрупулёзно выяснять все подробности. В большинстве случаев можно ограничиться приблизительными данными.

Посмотрите короткое видео о том, как рассчитывается необходимая мощность радиаторов согласно нормативным документам:



Вас могут заинтересовать:

Расчет количества секций биметаллических радиаторов

Меняя чугунные батареи на приборы нового образца, очень важно правильно произвести расчет количества секций биметаллических радиаторов отопления. Замена приборов отопления – это достаточно затратно, поэтому изначально следует все правильно организовать.

Почему важно правильно рассчитать количество секций? Температура в помещении напрямую зависит от количества секций. Прибор с большим количеством лишних секций – это лишняя трата денег, так как он не будет прогреваться, соответственно и неэффективно будет работать. А слишком маленький радиатор отопления будет работать на полную мощность и также неэффективно.

Рис. 1 Конструкция секций радиатора

Есть несколько правил, которые нужно учитывать при расчете размера радиатора отопления. Например:

  • Теплоотдача биметаллического прибора отопления намного выше, чем у батареи из чугуна;
  • Со временем работа радиатора стает менее эффективной, так как сердечник биметаллического прибора засоряется продуктами отложения;
  • Лучше пусть тепла будет больше чем недостаточно.

Часто специалисты рекомендуют устанавливать столько же биметаллических секций, сколько было чугунных (рис. 2). Для гарантии можно добавить 1-2 секции. Учитывая, что теплоотдача биметаллических приборов намного выше, отопление помещения будет эффективным.

Рис. 2 Соотношение чугунных и
биметаллических приборов отопления

Способы расчета количества секций

Рассчитать количество секций биметаллического радиатора можно по 2 способам:

  • По площади;
  • По объему.

Расчет по площади

Есть нормы СНиП, которые устанавливают минимальное значение мощности радиатора на 1 м2 площади. Эта цифра зависит также от региона страны. Для этого расчета нужно знать площадь помещения, которое будет отапливаться (комната). А именно, нужно ширину множить на длину (А).

Далее нужно учитывать показатель мощности на 1 м2, как правило, этот показатель составляет 100 Вт. Далее площадь комнаты множится на 100 Вт. Полученную цифру следует разделить на мощность одной секции биметаллического радиатора (В). Разные модели радиаторов отопления могут иметь разную мощность, это зависит и от цены.

А именно формула выглядит так: (А*100) / В = количество штук.

Например, площадь комнаты — 16 м2, а мощность одной секции биметаллического радиатора 160 Вт. Расчет: (16*100) / 160=10 штук

Этот расчет секций биметаллических радиаторов будет правильным, только если высота потолков в помещении не превышает 3 м. А также здесь не учитываются теплопотери через окна, степень утепления стен и т.д. Если в комнате больше 1 окна, то следует добавить 2-3 единицы к биметаллическому радиатору отопления.

Рис. 3 Расчет по площади

Расчет, согласно объему помещения

Этот способ расчета заключается в вычислении размера радиатора отопления, с показателем объема помещения. А значит, учет мощности производится на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.

Чтобы рассчитать объем помещения следует знать ширину, длину и высоту потолка. А именно, площадь помножить на высоту потолка.

Например, площадь становит 16 м2, а высота потолка – 2,7 м:

  • 16*2,7=43 м3 (объем комнаты).

Чтобы рассчитать нужную мощность радиатора отопления нужно 43*41=1771 Вт. Далее высчитывается количество секций. Если мощность одной секции становит 160 Вт, то формула такая:

  • 1771/160=11,06 (штук).

Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения, или климатических условий региона. Например, если комната угловая, то полученный результат нужно еще умножить на коэффициент 1.3:

  • 11,06*1,3=14.38, следует округлить и получиться 15 штук.

Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становит 1,6:

  • 11,06*1,6=17,69, нужно округлить, и получится 18 штук.

Если расчет количества секций делается для частного дома, то конечно нужно учитывать теплопотери крыши, стен, пола. В этом случае коэффициент становится 1,5:

  • 11,06*1,5=16,59, нужно округлить, и получится 17 штук.

Расчеты при проектировке

Более точный расчет совершают квалифицированные специалисты, при проектировке системы отопления. В этом случае в формулу включаются такие параметры:

  • Количество и качество окон, дверей, балконов и т.д.
  • Материал, из которого сделаны стены и перегородки.
  • Местность, где размещен дом, и расчет соответственно сторонам света.
  • Назначение комнаты, например, кухня спальня или кладовка.
  • Способ размещения помещения, например, угловая комната или по середине, учет этажа и т.д.
  • Объем комнат.

Специалисты рассчитывают все показатели согласно предписаниям СНиП по отоплению. Там расписаны все размеры и коэффициенты. В магазинах, которые специализируются на отопительной технике, есть специальные калькуляторы. Продавцы консультанты вводят все параметры и производят точный расчет. И сразу согласно всем полученным параметрам можно подобрать нужную модель. Если секции большего размера, то есть имеют большую высоту, то их потребуется меньше, а если секции маленькие, то биметаллический радиатор отопления будет достаточно широким.

Рекомендации

Часто для улучшения эстетичного вида устанавливают экраны для радиаторов отопления или вешают на оконные проемы шторы. Это также нужно учитывать и добавить к мощности радиатора 10%.

Выбирая нужный радиатор отопления нужно учитывать мощность установленного котла.

А именно, за основу берется характеристика теплового напора. Тепловой напор зависит от степени нагрева воды в системе отопления и качества отопительного процесса. Как правило, производители указывают в паспорте к биметаллическому радиатору отопления мощность соответственно тепловому напору 600С, исходная температура теплоносителя при этом около 900С.

Статьи по теме:

Как выбрать биметаллический радиатор отопленияБиметаллические радиаторы производства Россия

Расчет количества секций биметаллических радиаторов отопления.

В данный момент заявку на расчет отопления Вы сможете отправить на
Email: [email protected]

Необходимые данные для проведения расчета:
  • Кол-во кв/м.
  • Количество этажей в доме
  • Ваш этаж
  • Угловая квартира? (Да/Нет)
  • Вид радиаторов отопления (Биметалл, Алюминий, Чугун, Вакуумный, Стальной — конвектор, др.)
  • Модель дома (монолитный/панельный/кирпичный/блочный/др..)
  • Наличие балкона и утеплен ли он?
  • Высота подоконников
  • Высота потолков
  • Кол-во комнат (подкрепить планом или схемой квартиры во вложении для наглядности)
  • Кол-во окон (подкрепить планом или схемой квартиры во вложении для наглядности)
  • Самая низкая температура в зимнее время +- 10 C
  • Наличие навесного потолка (Да/Нет)
  • Ваше ФИО
  • Ваш телефон (для уточнения возможных деталей при расчетах, укажите удобное для Вас время звонка по Москве)

Расчет производится в течении 1-2 дней, т.к. загрузка наших инженеров очень большая!

Результаты расчета и советы по построению отопления отправляются в ответ на запрос, на Ваш Email!

Расчет мы производим совершенно бесплатно! В замен просим рассказать о нас Вашим друзьям в социальных сетях!

Спасибо!

Получить профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправить заявку для расчета радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

От вас требуется сообщить параметры вашей квартиры:

  • Кол-во кв/м.
  • Количество этажей в доме
  • Ваш этаж
  • Угловая квартира? (Да/Нет)

ОТПРАВИТЬ ЗАЯВКУ

Расчет биметаллических радиаторов отопления сегодня является очень важной задачей, как для простого хозяина своего дома или квартиры, так и для профессионального монтажника и сантехника! Расчет секций биметаллического радиатора нашим онлайн калькулятором позволяет без труда определить нужное количество секций для отопления нужного помещения. благодаря качественным входном данным, правильно заполненным дополнительным и основным параметрам, Вы сможете  произвести расчет количества секций биметаллических радиаторов в течении 10-15 секунд!

Биметаллические радиаторы очень популярны из-за своей теплоотдачи и надежности, они также имеют небольшой вес, что делает их монтаж очень удобным и комфортным. Надежность этого вида радиаторов заключается в том, что он состоит из стального каркаса, который в свою очередь имеет алюминиевую шкуру, что придает отличную теплоотдачу.

Биметаллические радиаторы отопления расчет которых станет приятным занятием с нашим онлайн калькулятором!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
