Автономный водяной теплый пол – устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Автономный теплый пол водяной в квартире. Водяной теплый пол в квартире многоэтажного дома

Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.

Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей. Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом. Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.

Устройство такого пола не включено в перечень запрещенных, также его нет и в списке подлежащих обязательному согласованию. Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной электрической мощностью, проблемы остаются. К такой категории относятся все дома, кроме новостроек.

В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.

В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети. Такая справка снимет ответственность в случае каких-либо проблем с электросетью. Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка.

Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Разрешение на водяной теплый пол

h3_2

Если в квартире установлена автономная система отопления, монтаж теплого плода не вызовет проблем, так как такая система не будет влиять на соседние помещения. Сложнее в случае с центральным отоплением. Будет создана нагрузка на систему гораздо больше рассчитанной, в квартирах, к которым следует поток горячей воды после контура теплого пола, температура понизится.

Все-таки можно попробовать получить разрешение в тепловых сетях и в обслуживающей организации. Самым большим препятствием для его получения будет запрет на такую перепланировку, выраженный в п. 11.8 Приложения 1 ППМ 508-ПП, в котором

Теплый пол, как основное отопление частного дома. Мифы и особенности

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным стало отопление теплым полом. Теплый пол обычно устанавливают во время стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данной отопительной системы является большая площадь теплоотдающей поверхности. Разберем в деталях прелести отопления дома теплым полом.

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

1. Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

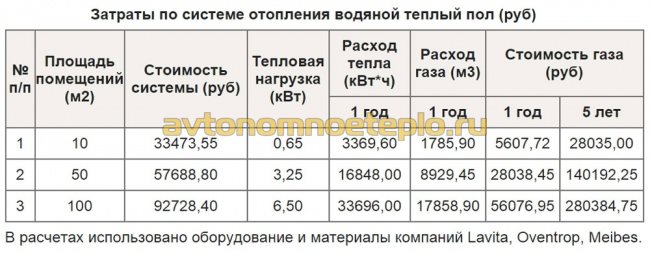

2. Экономичность системы

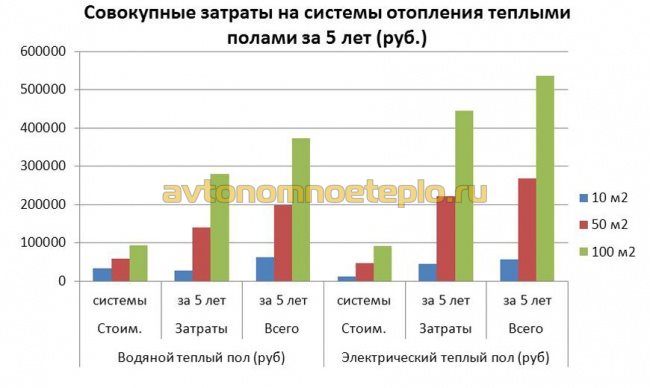

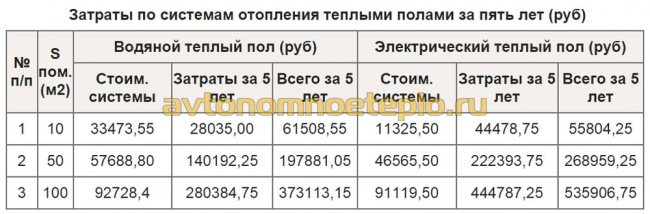

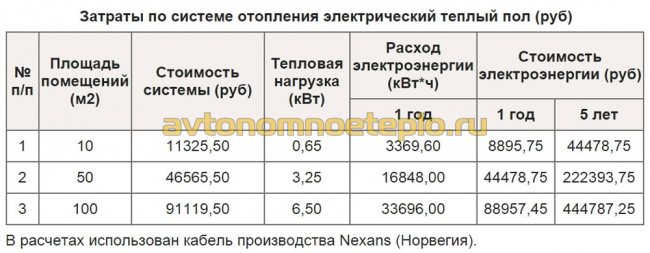

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

3. Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

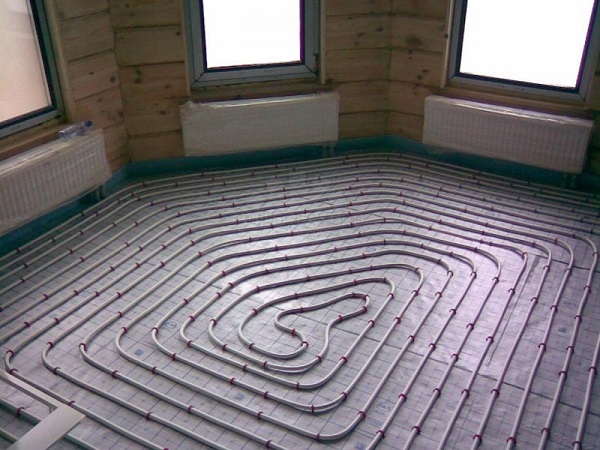

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема  укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

Читайте так же:

Водяной теплый пол — преимущества и особенности

Водяной теплый пол в квартире

Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.



Принципиальная конструкция водяного пола

Теплый водяной пол является сложной конструкцией, состоящей из:

• Труб
• Насоса (для циркуляции воды)
• Нескольких фитингов
• Коллектора (распределительного узла)
• Запирающей арматуры
• Воздухоотводчика
• Различных соединительных и закрепительных элементов

Элементы распределительного узла водяного пола

Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.



Особенности водяного пола

Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.

На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

Распределение тепла в помещении при теплом полу и радиаторном отоплении



Устройство водяного теплого пола

Если говорить обобщенно, то конструкция теплого пола на водяной основе представлена в виде нескольких технических слоев. При этом он устанавливается в самую нижнюю часть помещения под напольное покрытие в следующей очередности:

1. Слой гидроизоляции (ее роль выполняет пленка или покрытие, наносимое через распыление)
2. Слой теплоизоляции
3. Демпферная лента. Она необходима для компенсации расширения бетонного слоя стяжки
4. Труба для циркуляции горячей воды — носителя тепла в системе. Здесь используются трубы из смеси металла и полимера, хорошим вариантом могут быть трубы из сшитого полиэтилена или нержавеющие, гофрированные трубы.
5. Бетонная стяжка. Ее толщина не должна быть менее 30 мм и более 60 мм.

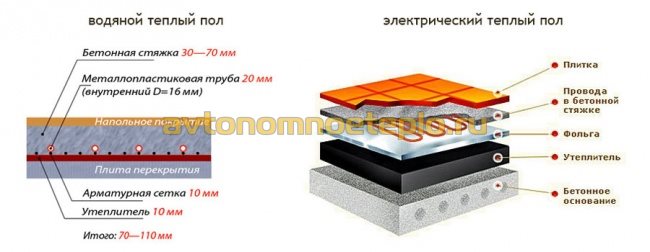

Схема пирога водяного теплого пола, основные элементы скрытой отопительной части системы

Техническая часть конструкции закрепляется и регулируется СНиПом 2.03.13-88. Здесь перечислены все требования и устройство водяного, теплого пола.



Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

• Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
• Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
• Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
• Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением. При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.



Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

• Экономичное использование энергетических ресурсов при отоплении помещения
• Надежность конструкции и безопасность во время ее эксплуатации
• Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
• Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
• Отсутствие выступающих частей системы, которые будут визуально видны.
• Отсутствие излучения электромагнитных полей.
• Уровень тепла и микроклимата можно регулировать вручную в любое время.
• Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

• Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
• Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
• Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее. Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.









Что бы еще почитать?

Водяной теплый пол в квартире с автономным отоплением: аргументы за и против?

Уже первые заморозки показали, что пропорционально снижению температуры за окном «охладели» к нам батареи центрального отопления. А тут еще грядет повышение цен на газ, которое может обернуться не только повышением тарифов на отопление, но и дальнейшим прикручиванием «краников» в теплосетях. От холода можно спастись установкой теплых полов. Чаще всего их монтируют в детских комнатах, кухнях, ванных — словом, там, где нужна наиболее комфортная температура. Такие системы личного уюта имеют свои «плюсы» и «минусы», на которых мы и остановимся.

В реалиях капитального ремонта квартиры, на монтаж водяного теплого пола цена.

КАК СДЕЛАТЬ. Классический теплый пол — электрический. Его можно установить хоть в старой «хрущобе», хоть в новострое. Но лучше монтировать его на стадии ремонта, дабы ради новшества не срывать старые полы. Технология монтажа такова: вначале на межэтажное перекрытие укладывается теплоизоляционный слой (эструдированный пенополистирол, стиродур, изоком, полпан), затем — разделительная стяжка, а уже на нее — система «теплый пол»: электрокабель, выложенный определенным шагом — это расстояние между его зигзагами. Чем шаг меньше, тем больше будет тепла. Идеальный промежуток — 10—15 см. Поверх заливается стяжка, а на нее кладется напольное покрытие — плитка, ламинат, линолеум. В расходах на установку фигурирует не общая площадь комнаты, а именно обогреваемая: минусуется отступ от стен (8—10 см) и место, занимаемое пристенной мебелью — шкафами.

Вроде все просто. Но, согласно государственным строительным нормам, для автономного обогрева квартиры тепловое оборудование необходимо прокладывать по специально разработанному для квартиры проекту, который утверждается управлением райстройархитектуры. Далее, если действовать легально, нужно пригласить фирму, имеющую соответствующую лицензию Минстроя.

Конечно, можно и «шабашников» привлечь или самостоятельно установить такое утепление, но велик риск, что вы попадете впросак. Почему? Во-первых, «шабашники» обычно предлагают самые дешевые системы обогрева, обычно — китайские, которые не имеют сертификата соответствия, выданного УкрСЕПРО. Это значит, что такие «электрополы» не отвечают украинским стандартам безопасности (ГСТУ, ГОСТ) и часто через 3—5 лет эксплуатации выходят из строя, обычно — из-за короткого замыкания. Во-вторых, чинить несертифицированное оборудование никто не возьмется, а гарантию на свою работу такие мастера не дают. Единственное преимущество — такое удовольствие обойдется вам не в $170—210 за кв. м, как у легальной фирмы, а в $120—150.

Однако и с сертифицированной компанией держите ухо востро. Не стоит связываться с фирмой, которая не дает гарантии на сам теплый пол в 10 лет и 2 года — на терморегулятор, позволяющий устанавливать удобный вам режим отопления (например, по 3 часа утром и вечером). Кроме того, поинтересуйтесь, есть ли сервисное обслуживание данной системы обогрева в вашем городе. Если нет — в случае поломки придется обращаться в главный офис, и ремонтники могут появиться только через 1—2 недели. Неприятное ожидание, зато мастера не станут «ломастерами» — у них есть специальные приборы, позволяющие определить причину и место поломки. Значит, не придется раскурочивать весь пол, достаточно будет вскрыть небольшой участок и там устранить неисправность.

«ПЛЮСЫ». В прямом смысле, это — мягкое «плюсование» температуры в самых холодных комнатах или тех, в которых вы хотите создать «субтропики». Конечно, это не классическое отопление, но «комфортный пол» при хорошей теплоизоляции в любой мороз может поднять температуру на 3—6 градусов, например, с 17—18 — до 20—24.

Преимущество и в том, что эта система защищена гарантией фирмы-установщика: если что не так — недочеты она исправит за свой счет. И еще: цена электроэнергии, в отличие от тарифов на отопление, растет не так быстро. Значит, на «токе» за теплые полы вы не разоритесь, если уверены в завтрашних стабильных доходах.

Буду благодарен, если поделитесь статьей в социальных сетях:

Как работает водяной теплый пол

С успехом используются в качестве основного и дополнительного источника тепла в жилых помещениях. Не секрет, что для исправной работы этой системы, при их сборке, важно соблюдать последовательность монтажа, а для этого нужно понимать, как работают теплые водяные полы. В таком случае даже если вы решили сделать теплые полы своими руками , у вас получится создать эффективный обогрев, который будет отличным средством в борьбе с холодом. В этой статье мы рассмотрим основные узлы водяного обогрева, и по какому принципу они работают.

Принцип действия напольного отопления

Работа теплого водяного пола заключается в перекачивании теплоносителя по заранее уложенным трубам . Теплоноситель, как правило, двигается принудительно под воздействием циркуляционного насоса. Обогрев теплоносителя осуществляется в котле, который может быть газовый, электрический или на альтернативном топливе. В пол укладывается контур, который состоит из подачи и обратки. Между отопительным контуром и котлом оборудуется коллектор , в котором теплоноситель равномерно распределяется по нескольким контурам. Также коллектор служит для контроля и регулирования температуры . При падении уровня температуры ниже заданной, термостатические клапаны открываются, и в систему поступает горячая вода. Когда в системе и в помещении достигается заданная температура, эти клапаны перекрывают подачу теплоносителя, соответственно выключается насос. Для удобства управления вся система теплого пола работает в автоматическом режиме.

Обратите внимание! Обустройство теплого водяного пола коллектором это основной и самый лучший вариант. Однако существуют и другие методы, которые не менее эффективны, а в некоторых случаях являются единственно правильным решением для организации напольного обогрева.

Благодаря коллектору можно устанавливать для пола комфортную температуру. Так, из котельной теплоноситель, поступающий к коллектору может иметь около 90 °С. На коллекторе имеется термоголовка с погружным зондом, которая позволяет регулировать температуру. Именно так и осуществляется настройка желаемой температуры теплого пола, которая достигает около 50 °С. При необходимости, остывший теплоноситель смешивается с горячим в необходимой пропорции, которую регламентирует погружной зонд. Таким образом, от вас требуется просто выставить нужную температуру, а система будет автоматически ее регулировать.

Обратите внимание! Дополнительно коллектор оснащается расходомерами. На них указывается уровень температуры в каждом контуре. Например, с коллектора может направляться один контур в ванную комнату и спальню. При желании вы сможете настроить необходимую температуру для конкретного помещения.

Чтобы регулировать давление в системе применяется байпасная линия. Благодаря ей, при аварии, вода будет слита в автоматическом режиме, что стабилизирует давление в системе.

Теплый пол в комбинации с радиаторами

В некоторых случаях обустройство теплого пола можно только при комбинации его с радиаторной системой. Так, основным отоплением будут установленные радиаторы, а в отдельных участках помещения будет обустроен теплый пол. Чтобы это реализовать существует несколько вариантов. Например, на входе/выходе из котла устанавливается Т-разъем. Один выход предназначается для напольного отопления, а другой для радиаторного.

Обратите внимание! Напольное отопление можно легко внедрить в уже имеющуюся радиаторную систему. Это возможно благодаря беспроводному термостату, который ускоряет и облегчает процедуру монтажа и подключения водяного пола.

Мы обсудили с вами основные схемы работы теплого пола. Если вы понимаете, как устроена эта система, то осуществить монтаж своими руками вам не составит особого труда. Если у вас есть опыт в выполнении таких работ, то обязательно оставляйте отзывы. Если же у вас возникают вопросы, то задавайте их нашим экспертам.

Видео

Из предоставленного видео вы сможете больше узнать о принципе работы теплого водяного пола:

Принцип действия и преимущества Никакой другой тип отопления, кроме отопления полом, не в состоянии обеспечить столь высокий уровень комфорта и эстетики. Комфортно отапливаемое рабочее или жилое помещение является основным условием для хорошего самочувствия. В помещении, отапливаемом традиционными системами (радиаторам

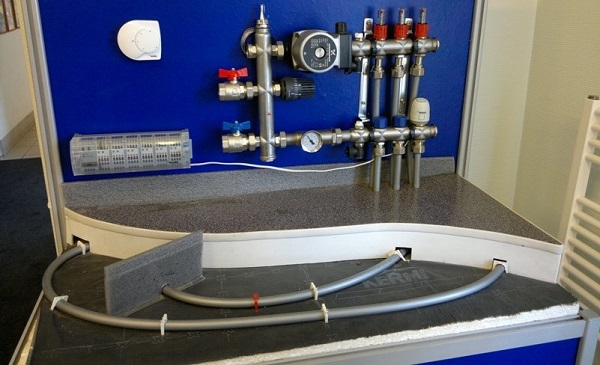

Как подобрать качественное оборудование для водяных теплых полов?



Качество отопления перестало зависеть от коммунальных служб. Многие владельцы жилья модернизируют стандартные отопительные схемы. Одна из разновидностей такого обогрева в доме – теплый пол. Он бывает электрический и водяной.

Система водяного напольного отопления

Электрический теплый пол имеет принцип работы, подходящий для обогрева небольших комнат: ванн, туалетов, кухонь и прихожих.

Внешний вид полового покрытия с электрическим подогревом

Водяной пол предназначен для обогрева жилых и общественных помещений с площадью больше 20 м². Для бесперебойной работы нужно качественное оборудование для теплых полов, подобранное согласно точному расчету для конкретного помещения.

Внешний вид полового покрытия с водяным подогревом

В статье пойдет речь про оборудование для водяных теплых полов разных видов и конструктивные особенности каждого из них.

Принцип работы

Водяной теплый пол – это система кругового оборота горячей воды по трубам, уложенным в пол. Через них тепло передается в цементно-песчаную стяжку, а от нее распространяется по всему помещению. Водяной пол подключается к центральной системе отопления или газовому котлу. Этот способ обогрева имеет свои плюсы и минусы.

Плюсы:

• Его используют как основной способ отопления. Замеры коэффициента полезного действия показали, что эффективность работы теплого пола на 12-14% выше, чем у радиаторного отопления.
• Тепловая энергия равномерно распространяется по всей комнате. На уровне 20-30 см от пола температура составляет 22-24°С. На высоте 200-240 см – 20°С.
• Маленькая скорость конвекции воздуха. Благодаря этому пыль практически не поднимается с пола.
• Обогрев исключает появление «мертвых зон», куда тепло от нагревательных элементов не доходит.
• Содержание паров воды всегда находится в пределах нормы. Водяной пол не пересушивает воздух. В то же время он не дает появиться сильной влажности.
• Водяной теплый пол аккумулирует некоторую часть энергии. При отключении отопления помещение не замерзнет в течение нескольких часов.
• Полипропиленовые трубы не гниют. Срок их безаварийной службы составляет 30-50 лет.
• Такой пол не создает вокруг электромагнитное поле.
• При проектировании и создании дизайна водяной теплый пол не служит помехой. Все элементы скрыты под стяжкой из песка и цемента.

Минусы:

• Первоначальные затраты на закупку материалов и монтаж выше, чем при использовании электрических нагревательных элементов.
• Он работает, как единая система. Заменить отдельный участок прохудившейся трубы не получится. Придется демонтировать все трубы под замену.
• Высокие трудовые и финансовые затраты на монтаж. Длительный срок установки.
• Тепловая нагрузка на 1 м² площади ниже, чем при электрическом обогреве.

Типы полов

Различают три системы водного обогрева жилых помещений:

• Классическая – нагревательные элементы из полипропиленовых труб, по которым циркулирует горячая вода. Их монтируют в бетонное основание пола.
• Электро-водяная – нагревательная жидкость циркулирует по трубам, в которые заложен электрический кабель. Трубы утоплены в бетонный пол.

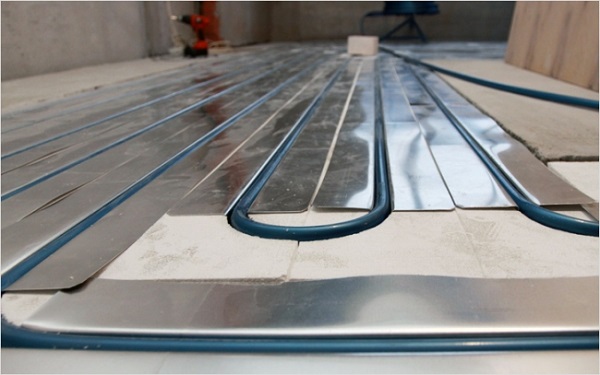

• Настильная – полипропиленовые трубы с горячей водой. Они укладываются в сборные деревянные или пластиковые блоки.

Классические

Распространенный способ обогрева жилых и общественных зданий. Теплоноситель нагревается от котла или поступает из центральной отопительной системы.

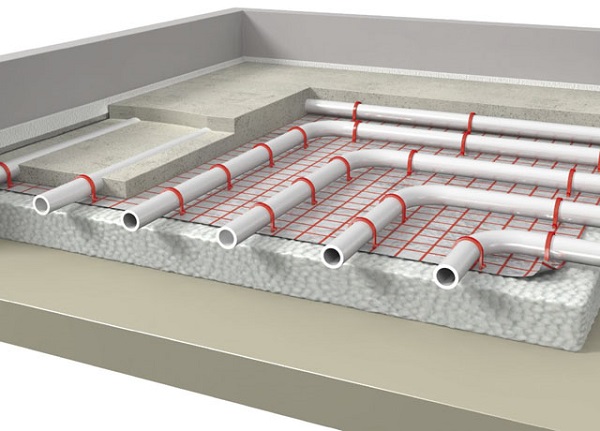

Схема классического обогрева помещения с помощью полипропиленовых труб, уложенных в цементно-песчаную стяжку

Классический водяной пол – это универсальная система, которую можно подключить к любой теплоцентрали. Это можно сделать как в процессе строительства объекта, так и после его завершения.

Конструктивные особенности:

• Такой пол может быть установлен в частном доме или общественном здании.
• В многоэтажных домах установка водяного пола связанна с высоким риском понижения давления в общедомовой системе и нарушения гидравлической целостности теплоносителей.
• Тепловая энергия поступает снизу и равномерно распределяется по всей площади комнаты. Деревянные предметы интерьера не рассохнутся.
• Пол состоит из пластиковых труб, которые не коррозируют. Это делает конструкцию надежной для многолетней эксплуатации.

Классический теплый пол монтируют двумя способами:

• Первый. Трубы заливают бетонной или цементно-песчаной стяжкой. В этом случае каменное основание выступает как щит для распределения тепла. Установка дополнительных элементов не требуется.
• Второй. Трубы укладывают в кассеты из пластика. В каждой есть желоб, обрамленный алюминиевой теплоотражающей пластиной. Полипропиленовые трубы вставляют в желоба и накрывают сверху листовым материалом типа ГВЛ или ОСП.

У классической системы есть ряд преимуществ и недостатков.

Преимущества:

• Подходит для укладки всех видов современного напольного покрытия.
• Установку выполняют своими руками за короткое время.
• Ее можно подключить к любой автономной системе отопления.

Важно! Перед подключением надо выполнить теплотехнический расчет. Водяной пол должен плавно вписаться в общий цикл отопления, не перегружая его.

• Классическая система может полностью заменить электрическое и радиаторное отопление. Главное – произвести дополнительное утепление дверей и заделку окон. Тем самым снизятся потери тепла через ограждающие конструкции. Экономия энергопотребления составляет 25-30%.

Недостатком выступает то, что систему не рекомендуют монтировать в квартирах многоэтажных домов. Любая аварийная ситуация приведет к отключению от тепла всего подъезда и затоплению нескольких нижележащих этажей.

Водяной пол с электрическим подогревом

Это блочная система, состоящая из труб с нагревательным элементом. Вместо воды используется специальная жидкость.

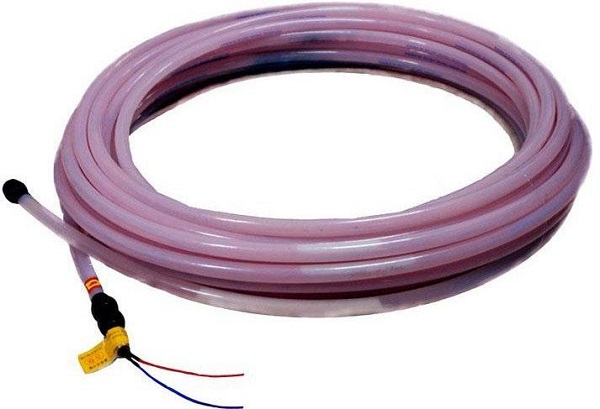

Водно-электрическая труба, в которой жидкость нагревается за счет электрического кабеля

Может быть интересно

Конструктивные особенности:

• Водяной пол с электрическим подогревом, работающий автономно, не надо подключать к котлу. Жидкость нагревается с помощью кабеля. Она не циркулирует по трубам, поэтому не надо подключать насосы.
• Пол продается готовыми блоками, состоящими из основания, полипропиленовых труб с электрическим кабелем и жидкости для переноса тепла.
• Он работает от сети. Не надо делать пробный пуск. Достаточно воткнуть вилку в розетку.
• Водяной пол с электрическим подогревом оснащен датчиками контроля над температурой. Поэтому система не перегревается, а в помещении поддерживается одинаковая температура.

Преимущества:

• Для обогрева помещения нужно небольшое количество жидкости.
• Поверхность пола прогревается равномерно, в отличие от водяного, где в трубах периодически появляются воздушные пробки.
• Есть возможность зонального монтажа нагревательных контуров. Это значит, что в пределах одного помещения может быть несколько зон независимого обогрева.
• Систему можно устанавливать в многоэтажных домах.

Как недостаток – энергетические затраты значительно превышают показатели классического водяного обогрева.

Настильная система

Это водяное отопление пола, когда трубы укладывают в деревянные или пластиковые лотки. Сверху их закрывают щитами из ГВЛ.

• Деревянная система пользуется популярностью. Трубы укладывают на деревянное основание. Вокруг них устанавливают алюминиевые теплоотражающие пластины. Есть модульные конструкции, где пол собирается из готовых модулей.

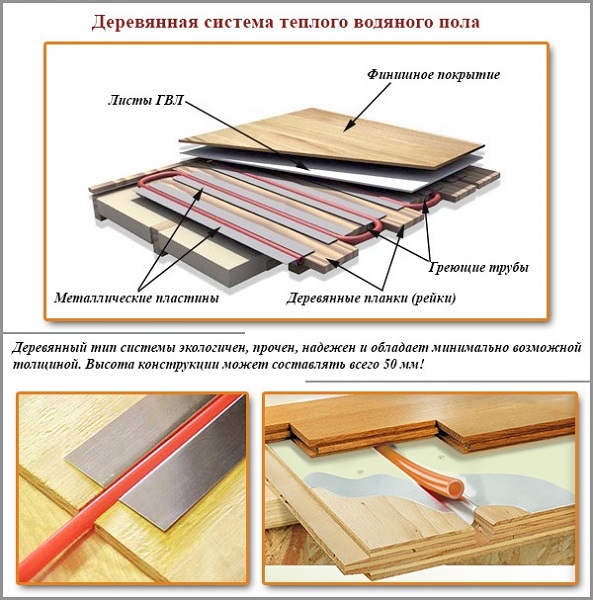

Схема расположения элементов в деревянной настильной системе водного обогрева

• Полистирольная система работает по тому же принципу, что и деревянная. В качестве основания используют полистирольные плиты с канавками под трубы или с бобышками.

Схема расположения элементов в полистирольной настильной системе водяного обогрева

Преимущества:

• Толщина настильных водяных полов меньше, чем других видов.
• Вес конструкции позволяет устанавливать ее даже в старых деревянных домах.
• Для прогрева требуется меньше времени, чем у классических водяных полов.

В качестве недостатка выступает то, что она не может работать так, как работает основное отопление. Это связано с небольшой мощностью нагревательных элементов.

Проект для пола

Есть четкие границы, когда проектирование водяного теплого пола надо проводить, а когда нет. Если он не является основным источником обогрева, а площадь помещения не превышает 20 м², то заказывать проект не обязательно.

Когда водяной пол планируется как единственный источник отопления, а площадь помещения превышает 20 м², проектирование водяного теплого пола проводится в обязательном порядке. Проект нужен по ряду причин:

• Для ввода в эксплуатацию объекта, где смонтирован теплый пол, нужна проектная документация. Простой расчет на листе бумаги не подойдет. В документации указывают все расчетные нагрузки на систему отопления.
• Для заключения официального договора подряда по монтажу водяного теплого пола потребуется проектная документация. В противном случае будет сложно доказать брак.
• Без проектной документации растут затраты на оплату работ и покупку материалов. Точных данных нет, все объемы определяются на глаз.

На плане установки труб и вспомогательного оборудования должны быть указаны все размеры и материалы.

Оборудование и материалы

Несмотря на конструктивные особенности разных типов водяного теплого пола, основные комплектующие одинаковые:

• Трубы и фитинги. Это основа всего. Как правило, трубы укладывают в бетон. Срок их эксплуатации должен совпадать с жизненным циклом здания. Любая протечка приводит к демонтажу всего покрытия. Обычные трубы для водопровода не подходят. Для водяного пола используют эластичные и герметичные пластиковые и металлопластиковые трубы диаметром 16-20 мм. Они не должны ржаветь и разрушаться от кислородной диффузии. Внутренняя поверхность должна быть мелкопористой, чтобы не задерживать водоросли и другие микроорганизмы.
• Теплоизоляционные материалы. Это базальтовая минеральная вата и экструдированный пенополистирол. Толщина листов не менее 30 мм. Они должны быть прочными, выдерживать механические нагрузки от мебели и людей.
• Демпферная лента. Это полимерный материал, который приклеивают по всему периметру комнаты. Лента гасит изменения размеров пола от температурных колебаний и утепляет углы.
• Коллекторы. Эти системы автоматически регулируют водный поток и его температуру. Они оснащены датчиками для определения температуры, давления и скорости потока воды в системе.

Система регулировки водного напора и температуры, закрепленная на стене котельной

• Коллекторный шкаф. В него устанавливают основное оборудование для обеспечения работы водяного пола. Запорная арматура, счетчики тепла и расхода воды – все это устанавливают в него. Коллекторный шкаф можно повесить на стену или установить на пол. Также его оборудуют дверкой с внутренним замком. Это защита от посторонних людей и детей. Шкаф должен быть покрыт слоем полимера, который защитит его от коррозии. На дверке есть смотровое окно для контроля над основными параметрами приборов.

Коллекторный шкаф под оборудование для системы теплый пол

• Смесительный узел. В нем жидкость смешивается до нужной температуры. Он оборудован датчиками температуры и давления. На него устанавливают запорную арматуру для регулировки горячей и холодной воды.
• Система управления. Ее можно установить в любом удобном месте. Она состоит из панели с кнопками, которыми можно регулировать температуру. Современные системы оснащаются дистанционными пультами управления или даже функцией работы через интернет.

Хороший вариант – это полипропиленовые трубы от западноевропейских или скандинавских производителей.

• Для подачи воды надо использовать бесшовные прочные и гибкие трубы. Любое дополнительное соединение – место для протечки.
• Теплоизоляция из экструдированного полистирола – это лучший вариант. У него самый низкий коэффициент теплопроводности и водопоглащения.
• Трубы «играют» при нагревании и охлаждении. Для их крепления лучше использовать эластичную проволоку.
• Для запорной арматуры лучше подойдут шаровые краны.

Видео

Теплый пол – это легкий способ создать комфортные условия в жилом помещении при разумных затратах. Если соблюдать все правила и рекомендации, то проблем с эксплуатацией не возникнет.



Сравнение, какой теплый пол лучше, водяной или электрический

Содержимое:

1. Чем отличаются водяные и электрические теплые полы
2. Что выгоднее, электрический или водяной пол с подогревом
3. Что безопаснее, электрический или водяной пол
4. Что надежнее, водяные теплые полы или электрические
5. Какие теплые полы выбрать, водяные или электрические

Выбор теплых полов в качестве основного или дополнительного источника обогрева имеет множество преимуществ. Не удивительно, что в последнее время настолько увеличилось количество желающих установить в своей квартире или частном доме подобную систему отопления.

Согласно недавнему опросу, большинство покупателей задают один и тот же вопрос: «Какой теплый пол лучше, водяной или электрический?».

Чтобы разобраться в этом, необходимо учесть следующие моменты:

1. В чем состоит принципиальное отличие систем обогрева?

2. Какие полы дешевле?

3. Какая система безопаснее и надежнее?


У каждой конструкции есть свои недостатки и преимущества. Поэтому перед выбором следует получить достаточно количество информации.

Чем отличаются водяные и электрические теплые полы

Определяя, что лучше, водяной или электрический теплый пол следует учесть специфические особенности, отличающие системы отопления каждого типа.

• Греющий кабель и маты – нагрев помещения с помощью электронагревательных систем выполняется посредством провода, имеющего токопроводящие жилы с высоким сопротивлением. Укладка осуществляется в слой плиточного клея или стяжку.

• Пленочные полы излучают инфракрасные лучи – нагрев осуществляется посредством воздействия ИК лучей непосредственно на стоящие сверху пола предметы.

• Водяные полы – в качестве теплоносителя используется горячая вода или специальные жидкости. В стяжку пола укладывается трубопровод. В результате тепло равномерно распределяется по всему помещению, отсутствуют не прогреваемые холодные зоны.


Основное отличие между водяными и электрическими теплыми полами состоит в используемом теплоносителе. Остальные характеристики и параметры связаны с особенностями нагрева.

Что выгоднее, электрический или водяной пол с подогревом

Выбирая, какие теплые полы лучше, водяные или электрические, следует учитывать себестоимость систем отопления, а также расходы, связанные с эксплуатацией.

• Себестоимость – греющий кабель стоит дороже. Во время монтажа необходимо установить термодатчик и регулятор. Полный комплект электронагревательного пола стоит приблизительно в 2 раза дороже.
  Монтаж водяной системы отопления требует приобретения пластиковой трубы и специальных матов для укладки. Если планируется использовать систему отопления в качестве дополнительного источника обогрева, потребуется дополнительно установить узел подмеса.

• Стоимость эксплуатации – если сравнить теплые полы по этому критерию, становится очевидным преимущество водонагревательной системы отопления. Стоимость подогрева теплоносителя существенно ниже, особенно если для подогрева используется газовый котел.

• Стоимость ремонта – сравнение электрического и водяного теплого пола, особенно с учетом отзывов потребителей показывает, что выполнение ремонтных работ, связанных с повреждением кабеля обходится дешевле.
  Следует также учитывать последствия, связанные с протечкой водопровода. Если нарушение герметичности происходит в квартире многоэтажного дома, придется компенсировать ремонт соседей, живущих снизу.

• Стоимость оформления документов – чтобы высчитать экономическую эффективность теплых полов необходимо учесть, во сколько обойдется получение разрешения на эксплуатацию системы отопления. Электронагрев пола не требует дополнительного оформления документов.
  Чтобы подключить водяной контур, потребуется оформить большое количество бумаг, заплатить государственную пошлину и т.д. В результате себестоимость водяных полов (с оформлением документов) приблизительно будет равна цене греющего кабеля или матов.


Что экономичнее, электрический или водяной теплый пол? Все зависит от того где планируется укладка системы отопления. Если в своем доме, то монтаж водяного контура выгоднее. Для квартиры, с учетом оформления документов и установки терморегулятора, лучше использовать греющий кабель или маты.

Установка терморегулятора существенно влияет на алгоритм работы электрического пола. Программируемый блок управления помогает снизить расход электроэнергии до 80%. В результате делая кабельный обогрев более выгодным.

Что безопаснее, электрический или водяной пол

Неоспоримым преимуществом водяного теплого пола перед электрическим является его абсолютная безопасность. Хотя современные системы кабельного и пленочного отопления имеют высокую степень защиты, все же остается вероятность поражения электрическим током в процессе эксплуатации.

Плюсами водяного пола в сравнение с электрическим является то, что проложить систему отопления можно в любом помещении независимо от его характеристик. А для отопления комнат с повышенной влажностью с помощью греющего кабеля необходимо использовать специальный провод, с высокой степенью защиты, что влияет на его стоимость.

Что надежнее, водяные теплые полы или электрические

Существуют определенные преимущества и недостатки у каждого из типов теплых полов.

• Электрический кабель – качественная продукция некоторых отечественных и европейских производителей имеет пожизненную гарантию. Даже сравнительно недорогой провод без проблем проработает в течение 20 лет. Из строя, чаще всего, выходит термодатчик или регулятор мощности.

• Водяной контур – сама труба имеет длительный срок эксплуатации, но фитинги выходят из строя за 10-15 лет. Сравнительные характеристики водяных и электрических полов в этом случае не в пользу первых. Даже профессиональные монтажные бригады не всегда с точностью могут установить место протечки, поэтому для проведения ремонта может потребоваться демонтировать стяжку.


Какие теплые полы выбрать, водяные или электрические

Во многом решение о целесообразности эксплуатации той или иной системы отопления зависит от типа отапливаемого здания.

Но при выборе следует обращать внимание на следующие аспекты:

• Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С.

• Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.


Какой подогрев пола лучше, с помощью трубопровода или кабеля? При выборе решающим является возможность проведения капитальных работ (заливки стяжки, демонтажа старого напольного покрытия и т.д.), возможность использования газового или твердотопливного котла в качестве источника нагрева теплоносителя, необходимость в оформлении разрешительных документов и сроки эксплуатации системы. Помощь в подборе системы отопления также может оказать квалифицированный специалист.
