Автоматический отвод воздуха

Автоматический отвод воздухаОбразование воздушных пробок – это характерная особенность для систем водяного отопления. С этой проблемой сталкивались все, кто жил в домах или квартирах с таким отоплением. В открытых системах она решается просто – воздух выходит естественным путем. А для закрытых систем водяного отопления, в том числе централизованного, нужно применять специальные устройства, чтобы избавиться от воздуха в тепловых магистралях. Такими устройствами являются ручные и автоматические воздухоотводчики.

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки.

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны, с помощью которых воздух из системы отводится сам.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

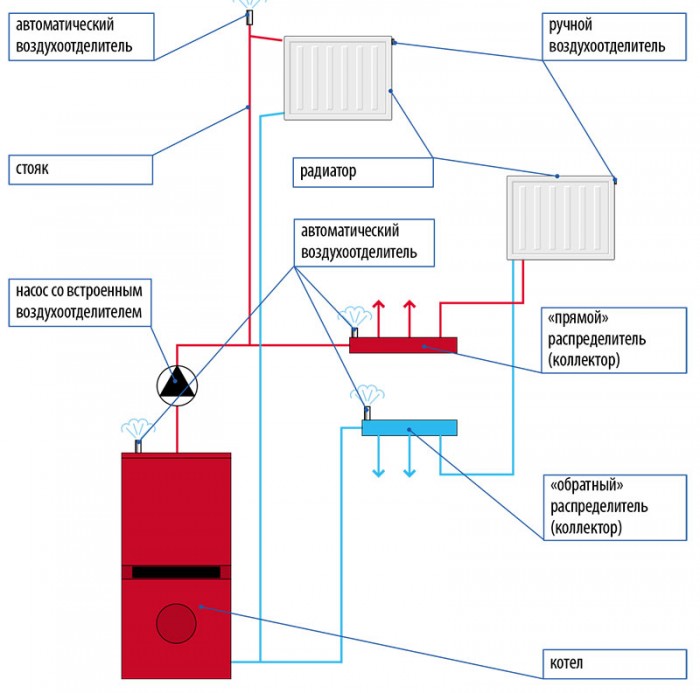

  1. Элемент в отопительной системеЭлемент в отопительной системеТрубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
  2. Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
  3. Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.

Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами.

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

Устройство автоматического воздухоотводчика

Автоматическое устройство воздухоотводчика

Автоматическое устройство воздухоотводчикаПринцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Характеристики автоматических воздухоотводчиков

К чему ведет установка воздухоотводчика

К чему ведет установка воздухоотводчикаПервой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.

Также автоматические устройства характеризуются параметрами:

  • рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
  • давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Установка автоматических воздухоотводчиков

Как установить воздухоотвод

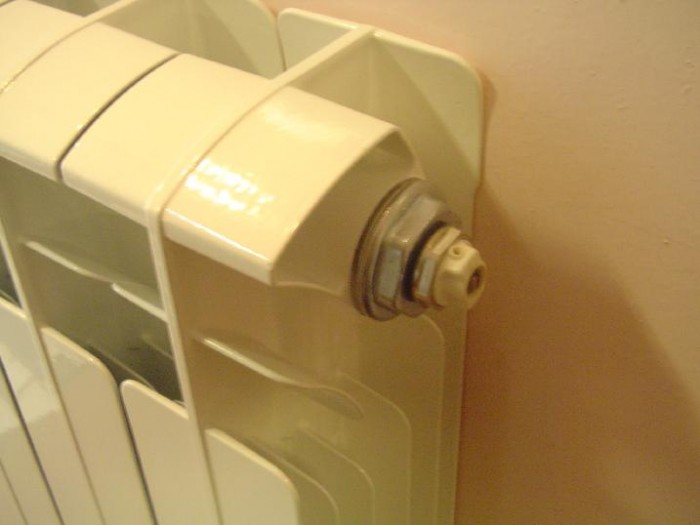

Как установить воздухоотводНа радиаторах отопления чаще всего устанавливаются
угловые модификации
, хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально, защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

Оцените статью: Поделитесь с друзьями!

Автоматический воздухоотводчик, - как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

  • На гидрострелке.
  • На каждом коллекторе, в том числе и теплого пола.
  • На высоких, П-образных нестандартных отводах, например, на обводе двери.
  • В верхней точке магистрали каждого этажа в многоэтажных здания.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

Воздухоотводные клапаны для систем водоочистки

Воздухоотводные клапаны (по-простому «спускники воздуха») используются в системах напорной аэрации воды для отвода излишков воздуха из колонны аэрации.

Для правильной работы колонны аэрации требуются воздухоотводчики высокой производительности, устойчивые к загрязнению гидроокисью железа и легким мусором: таким, как:

  • пластиковая стружка от ПНД и ПП труб,
  • кусочки сантехнической нити, фума, льна,
  • частицы растений — листья, корни

Клапан сброса воздуха также выполняет функцию впуска воздуха в систему аэрации, компенсируя отрицательное давление в случаях слива системы очистки воды.

Наиболее известные марки на российском рынке: ARI, RACI, UNIRAIN

Воздухоотводчик автоматический, работает по принципу поплавкового механизма.

схема устройства воздухоотводчика RACIВоздухоотводчик RACIVENT

На схеме изображено устройство автоматического воздухоотводчика RACI от фирмы RACIVENT (Италия).

Корпус клапана выполнен из армированного стекловолокном нейлона. Очень прочный, выдерживает большое давление (до 16 атм). Внутри находится полипропиленовый поплавок и прокладка из резины E.P.D.M.

Простое устройство и качество деталей гарантирует долговечность работы с водой любого химсостава.

Как работает автоматический воздухоотводчик

Когда вода подпирает поплавок снизу — он подталкивает резиновую прокладку и давлением воды прокладку вдавливает в корпус клапана. Таким образом отверстие перекрывается. Когда вода уходит — поплавок тонет и тянет за собой резиновую прокладку, отверстие для входа и выхода воздуха открывается.

Во время работы атоматический спускник воздуха плюется водой. Почему это происходит? Потому что пузыри воздуха ударяются в поплавковый механизм снизу довольно резко и это вызывает импульсное срабатывание воздухоотводчика. Чтобы спускник воздуха не брызгался грязной водой на его выходном отверстии предусмотрена резьба диаметром от 1/4 до 1/2 (в зависимости от модели воздухоотводного клапана RACI, A.R.I., Unirain,

На этом видео показано как работает воздухоотводный клапан RACI

Чистка воздухоотводного клапана

  1. Перекрыть кран, отделяющий воздухоотводный клапан от колонны
  2. Удерживая нижнюю часть клапана одним разводным ключом вторым ключом аккуратно открутить против часовой стрелки верхнюю часть корпуса клапана
  3. Извлечь поплавок, резиновую прокладку и пластиковую пластину
  4. Почистить все детали с лимонной или щавелевой кислотой
  5. Смазать все детали силиконом для водоочистки
  6. Собрать клапан в обратном порядке, закрутив крышку руками с небольшим усилием (потечет — подтянешь).

Для удобства разборки и чистки клапанов отвода воздуха рекомендуется выпилить из фанеры сервисный ключ.

Ассортимент

Мы предлагаем купить воздухоотводчики для водоочистки в составе комплекта аэрации. Для заказа пишите на почту [email protected] или звоните.

Наиболее популярны в России три модели воздухоотводчиков:

  1. A.R.I. S-050 производства США фирма A.R.I. Flow control Accessories LTD это самый старый игрок на Российском рынке и самый дорогой (около 100$ стоит такой клапан). При этом он засоряется чаще других, но никогда не ломается. Очень долго служит. Требует периодической чистки. В комплекте есть уже поворачивающийся дренажный уголок с внутренней резьбой неопределенного диаметра. Извлекать его со своего посадочного места на своем опыте мы не рекомендуем. Потом может слегка подтекать место соединения.
    В ассортименте есть клапана с подсоединительными размерами 1/2″, 3/4″ и 1″. Можно вкручивать нагретую зажигалкой трубку 3/8 прямо в фитинг отвода воздуха. После застывания пластика на нем образуется резьба нужного размера. Можно подмотать на нее пару мотков фума и вкрутить снова. Получается надежное соединение. Стоимость в районе 100$
  2. RACI 5361 производства Италии фирмы RACIVENT не так давно на Российском рынке, как ARI, однако очень хорошо зарекомендовал себя годами. Наиболее устойчивый к загрязнению клапан. Есть только 1″ присоединительный размер. Выход 3/8 внутренняя резьба. Требуется дополнительно приобретать фитинг для отводящей трубки. Клапана очень качественные, стоимость в районе 70$
  3. UNIRAIN ARV-1″A производства Испании фирмы UNIRAIN самый бюджетный клапан для отвода воздуха, при этом хорошее качество, устойчивость к загрязнениям — неплохой рабочий вариант. Стоимость около 45$.
  4. На рынке имеется китайский аналог клапана Raci — по форме одинаковые, но без лейбла на пластике. Они работают только при высоком давлении.

Воздухоотводные клапаны надежно срабатывают только при давлении от 2 атмосфер и выше

Рассказать друзьям

воздушный клапан для отопления и система сброса

В отопительных системах, где в качестве теплоносителя используется вода, всегда присутствует воздух. Скопление воздуха становится причиной ухудшения теплоотдачи радиаторов, шума в системе и других нежелательных проблем. Для удаления воздушных пробок и пузырьков из систем отопления устанавливается автоматический воздухоотводчик. Существует несколько разновидностей таких клапанов. Они должны устанавливаться в определенном месте.

Как образуется лишний воздух в системе отопления?

Перед тем как разобраться в принципах работы и устройстве клапана сброса воздуха из системы отопления, стоит рассмотреть причины скопления воздуха в приборах и магистралях.

Их может быть несколько:

  1. Если в качестве теплоносителя в закрытой отопительной сети используется водопроводная вода, то при ее нагревании происходит выделение растворенного кислорода. В итоге образуются микроскопические пузырьки, которые в будущем формируют большую воздушную пробку.
  2. Если при заполнении радиаторов и магистралей теплоноситель подавался под большим давлением, то воздух не успевал стравливаться. Разветвленные контуры должны заполняться очень медленно. На заполнение одного этажа должно уходить около часа, тогда воздушная смесь будет уходить.
  3. Воздушные пробки могут появляться по причине негерметичности контура и приборов. Если какие-то соединения закручены неплотно, происходит утечка теплоносителя и поступление кислорода в контур.
  4. Иногда для устройства разводки применяются полимерные трубы без антидиффузионного покрытия стенок. В результате через стенки таких труб проникает кислород.
  5. Нарушение технологии монтажа также может стать причиной образования воздушных пробок. Это особенно заметно при несоблюдении уклона трубопроводов, что приводит к застою воздуха, который не поступает в воздухоотводчик.
  6. Также образование воздушных пробок часто наблюдается после проведения ремонта.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Внимание! Работа воздухоотводчика возможна только при открытой заглушке. Прибор продается с наглухо закрученным колпачком, чтобы исключить попадание мусора внутрь корпуса. Перед использованием заглушку нужно открутить.

Воздухоотводчики для систем отопления бывают трех типов:

  • Прямые приборы традиционного типа. Они монтируются только вертикально.
  • Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
  • Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Рекомендуем к прочтению:

Важно! В продаже есть усовершенствованная разновидность такого клапана, имеющая поворотную пластиковую вставку с отводным каналом. Для регулировки положения сбросного отверстия достаточно повернуть пластиковую шайбу.

Принцип работы ручного воздухоотводчика следующий:

  1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
  2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
  3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

  • для открывания используется металлическая или пластиковая рукоятка;
  • чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
  • для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Важно! Автоматические воздухоотводчики бывают с наружной резьбой на 1,5 и 0,375 дюймов. В постсоветских странах обычно используют устройство с резьбой на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

  1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
  2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
  3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
  4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Рекомендуем к прочтению:

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

В каких местах устанавливают сбросной клапан?

В каждой отопительной водной системе отопления есть участки, на которых обязательно производится установка воздухоотводчика. Если речь идет о кранах Маевского, то они монтируются на всех радиаторах в верхней точке разводки.

Автоматические воздухоотводчики монтируются строго вертикально в таких точках отопительной сети:

  • на группе безопасности возле котла, который установлен в разводках закрытого типа;
  • на каждом коллекторе полов с подогревом;
  • если наивысшей точкой контура является магистраль, а не радиатор, то прибор устанавливается и здесь;
  • если в конструкции предусмотрен бойлер косвенного подогрева или буферная емкость, то они тоже оборудуются воздухоотводчиками;
  • на полотенцесушитель;
  • на гидрострелку;
  • в распределительную гребенку разветвленных сетей.

Кроме вышеперечисленных обязательных точек для установки клапана, их монтаж выполняется на проблемных участках теплосети, где из-за трудностей с прокладкой магистрали образовались повернутые кверху П-образные петли. Такие участки могут появиться при огибании дверного проема или лестничного марша. Здесь воздушные пробки образуются обязательно, поэтому монтируются только клапаны автоматического типа.

Внимание! Кран Маевского не врезают в трубопровод напрямую, потому что воздушные пузырьки проносятся потоком теплоносителя мимо него. Его врезают только в радиаторы или в вертикальный выпуск магистрали.

Инструкция по установке и настройке клапана

На отопительные приборы чаще устанавливают краны Маевского или угловую разновидность автоматических устройств. Переходники понадобятся в том случае, если сечение коллектора батареи не соответствует диаметру соединительного патрубка воздушного клапана.

Если в воздухоотводчике нет отсечного клапана, то его покупают отдельно и устанавливают на отопительный прибор до воздухоотводчика. Такой способ подключения рекомендуется использовать в централизованных отопительных системах, когда прибор можно демонтировать и чистить без слива теплового носителя. Особенность централизованного отопления заключается и в том, что здесь используется теплоноситель с большим количеством примесей, поэтому чистить подпирающий механизм и зольник придется часто.

Как правило, воздухоотводчики монтируются вертикально, чтобы защитный колпачок смотрел вверх. Установка прибора производится за монтажный шестигранник с помощью гаечного ключа. Нельзя производить монтаж за корпус устройства, используя рычажный ключ. Это может привести к повреждению корпуса и поломке устройства.

Воздухоотводчик: автоматический, ручной, кран "Маевского"

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном  после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана "Маевского", стоит порядка 2$, зато отводит газы сам

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только "пимпочка"  должна смотреть вверх

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят  стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это - игольчатый воздухоотводящий клапан, или кран "Маевского"

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

  • ручные;
  • автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и  3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и  3/8”, но в наших системах они не используются. Чаще всего используется модификации и  полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

  • Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
  • Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
  • Температура рабочей среды. Чаще встречаются с рабочей температурой 100 oC — 110 oC. Бывают, работающие до 150 oC.
  • Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух.  На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств - просто и эффективно

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие.  Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора  (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

  • вкрутить напрямую в резьбу соответствующего размера;
  • сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик. Отсечной клапан - маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

    Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

  • Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
  • Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать. Еще один тип автоматического клапана для отвода воздуха

    Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана "Маевского"

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять).  Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается  кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

воздухоотводчики для систем отопления

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

удаление воздуха из системы отопления

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

  • автоматический;
  • ручной,  или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

  • прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
  • в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
  • устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т.д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

автоматический воздушный клапан для отопления

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.



спуск воздуха из системы отопления

Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже



shema_4

Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или  игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить  работоспособность в случае образования воздушных пробок.

Воздухоотводчик – незаметный труженик отопительной системы

Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.

Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.

С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению. Выделившийся из потока воздух устремляется в верхние точки участка системы. Именно поэтому воздушные пробки образуются в коллекторах, отопительных приборах и П-образных участках.

Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.



Рис. 1. Коррозия стальных труб

Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производитнеизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «Акак вообще что-то работало?!».

Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.

По принципу работы воздухоотводчики подразделяются на два типа: ручной (рис. 2) и автоматический (рис. 3). Ручной воздухоотводчик, чаще именуемый «кран Маевского», в основном применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. В среде сантехников бытует также и не всем известное общее название устройств для отвода воздуха – «вантуз» (от фр. ventouse, ветреный). Однако при постановке ударения на первый слог – «вантуз», мы получаем совершенно другое устройство.

Рис. 2. Кран Маевского (R.400)

Рис. 3. Автоматический воздухоотводчик VALTEC VT.502

Кроме перечисленных, существуют еще специальные радиаторные воздухоотводчики (рис. 4), также относящиеся к автоматическим.

Рис. 4. Радиаторный автоматический воздухоотводчик VALTEC VT.501

При монтаже отопительной системы воздухоотводчик устанавливается в верхней точке системы. Зачастую приходится его располагать под самымпотолком. В стандартных конструкциях выход золотника располагается сверху устройства (рис. 5), что порой затрудняет его монтаж и обслуживание в условиях стесненного пространства. Но это не относится к воздухоотводчику VT.502 (рис. 3). Компания VALTEC уделяет особое внимание адаптации

При заполнении системы выпуск воздуха должен осуществляться через шаровые или дренажные краны. Использование для таких целей автоматических воздухоотводчиков недопустимо, т.к. пропускная способность этих изделий не рассчитана на пропуск больших расходов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.оборудования к российским условиям эксплуатации, активно участвует в диалоге с профессиональными сантехниками. Поэтому золотник воздухоотводчика VT.502 расположен сбоку корпуса (рис. 3, 6), что обеспечивает возможность монтажа и эксплуатации воздухоотводчика под самым перекрытием.

Автоматический воздухоотводчик VT.502 может использоваться в системах, транспортирующих жидкие среды, не агрессивные к материалам изделия. Для систем отопления чаще всего это вода, реже – растворы пропиленгликоля и этиленгликоля.Следует обратить внимание, что допустимо только вертикальное монтажное положение автоматических воздухоотводчиков (за исключением горизонтальнорасполагаемого радиаторного воздухоотводчика с рис. 4).

Традиционные автоматические воздухоотводчики имеют следующую конструкцию (рис. 5): латунный корпус 10, внутри которого свободноперемещается полый пластиковый поплавок 9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.

Рис. 5. Конструкция рычажного воздухоотводчика

В отличие от стандартных автоматических воздухоотводчиков, VALTEC VT.502 имеет более совершенную конструкцию, благодаря которой уменьшено количество деталей и отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивают высокую надежность и продлевают срок службы устройства. Воздухоотводчик VT.502 (рис. 6) состоит из двух латунных (CW617N) никелированных полукорпусов 1 и 2, соединенных между собою на резьбе суплотнительным кольцом из EPDM 10.Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (материал – нержавеющая сталь марки AISI306) связан с жиклером 4 (нейлон).При накоплении воздуха или газа в верхней части полукорпуса 2 поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5 мм) отверстие жиклера 4. Благодаря избыточному давлению транспортируемой среды воздух или другие газы, скопившиеся в верхней части воздухоотводчика, удаляются наружу по каналу жиклера 4. Пробка 9 при поставке находится в закрытомположении, чтобы пыль и грязь не могли проникнуть в корпус. Уплотнительное кольцо на присоединительном патрубке позволяет монтировать воздухоотводчик без дополнительных герметизирующих материалов.

Рис. 6. Конструкция воздухоотводчика VT.502

Принцип работы устройства выпуска газовой среды у автоматического воздухоотводчика чем-то напоминает хорошо известный колесный ниппель (автомобильный, велосипедный). Нажали на золотник – пошел воздух, отпустили – клапан закрылся. Только в случае с ниппелем удаление излишнего газаосуществляется вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы закрепленной на поплавке. Воздушно-газовая среда сама себя выпускает на свободу. Несмотря на простоту устройства, воздухоотводчики требуют периодического обслуживания. Пыль и грязь, попавшие в систему до заполнения, в процессеэксплуатации могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Порой даже правильное заполнение системычерез дренажные краны не гарантирует отсутствие механических частиц. Поэтому часто можно услышать из уст сантехника выражение: «воздухоотводчик сопливит», т.е. устройство подтекает, и, по сути, нужно его снимать для обслуживания или менять на новое, а это потребует слива теплоносителя из системы, что очень трудоемко.Но и для этой проблемы у компании VALTEC есть решение – отсекающий клапан VT.539 (рис. 7). Клапан обеспечивает возможность установки и демонтажа автоматического воздухоотводчика без осушения системы. Состоит клапан изникелированного латунного корпуса, пластикового золотника и уплотнительного кольца. В верхнем положении золотник удерживается пружиной из нержавеющейстали, а при накручивании воздухоотводчика пружина сжимается, открывая тем самым клапан.

Рис. 7. Клапан отсекающий VALTEC VT.539

Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому отего правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления. Важно отметить, что компания VALTEC использует для производства только высококачественное сырье и передовое оборудование.Продукция постоянно дорабатывается и совершенствуются благодаря профессионалам, развитию технологий и обратной связи с конечными потребителями, сантехниками и, конечно, с монтажными проектными и строительными организациями.

Автор: Д.С. Овсов

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Отправить ответ

avatar
  Подписаться
Уведомление о
