🚘 Автоматика для ворот: основные виды и особенности

Если Вы не хотите каждый раз выходить из машины, подъезжая к дому, автоматика для ворот сделает вашу жизнь более комфортной. Производители предлагают конструкции, предназначенные для установки на створки различного вида. Чтобы выбрать правильную модель, познакомитесь с основными типами, их преимуществами и недостатками.

Автоматика – это быстро, просто, удобно

Читайте в статье

Автоматика для ворот – что это такое

Большинство владельцев загородных домов стремятся оснастить ворота специальной автоматикой. Это высокотехнологичное оборудование позволяет открывать и закрывать створку входной группы путём нажатия кнопки на пульте управления. В результате удаётся защитить свой участок от недоброжелателей и повысить удобство эксплуатации ворот.

Высокотехнологичное оборудование выполняет защитную функцию

Автоматика для распашных ворот: отличительные особенности и основные типы

Если Вы выбираете автоматику для распашных ворот, предлагаем познакомиться с существующими типами и принципом их работы. Это позволит Вам сделать правильный выбор.

С автоматикой эксплуатация распашных ворот не вызывает особых трудностей

Устройство и принцип работы

В состав автоматики для распашных ворот входит:

• блок управления;
• привод;
• пульт либо брелок-пульт;
• антенна.

В состав отдельных моделей может также входить подсветка и радиоприёмник. Возможно наличие сигнальных ламп, оповещающих об открытии створок.

Комплект поставки может отличаться

Принцип работы рычажного механизма предполагает открытие створки с помощью двух рычагов, соединённых с редуктором. Причём один рычаг крепится непосредственно к полотну.

Открытие распашных ворот, на которые установлена автоматика линейного типа, осуществляется за счёт возвратно-поступательного движения штока. Последний начинается за счёт движения, сообщаемого редуктором.

Внимание! Автоматика линейного типа открывает распашные ворота дольше, чем система рычажного типа. Однако в обоих случаях возможно открытие вручную.

Для открытия створки надо нажать на кнопку пульта

Эксплуатационные характеристики

При выборе автоматики для распашных ворот надо чётко представлять, в каких условиях они будут эксплуатироваться. Некоторые модели допускают открытие створок в обе стороны. Другие – только в одном направлении. Важными параметрами также являются:

• ширина полотна;
• вес ворот;
• количество створок;
• угол открытия;
• интенсивность эксплуатации.

В зависимости от веса ворот предлагаемая производителями автоматика делится на модели, способные выдержать максимум 200, 400, 600 или 900 кг. Чем интенсивнее будет эксплуатироваться конструкция, тем выше должен быть данный показатель.

Угол открытия створки может меняться в широком диапазоне. Чаще всего он составляет 90°. Однако возможна установка системы, обеспечивающей открывание на 110-180°. Шаг открытия также может отличаться. С точки зрения удобства эксплуатации предпочтительна автоматика, обеспечивающая плавное распахивание створок.

Параметры ворот влияют на характеристики автоматики

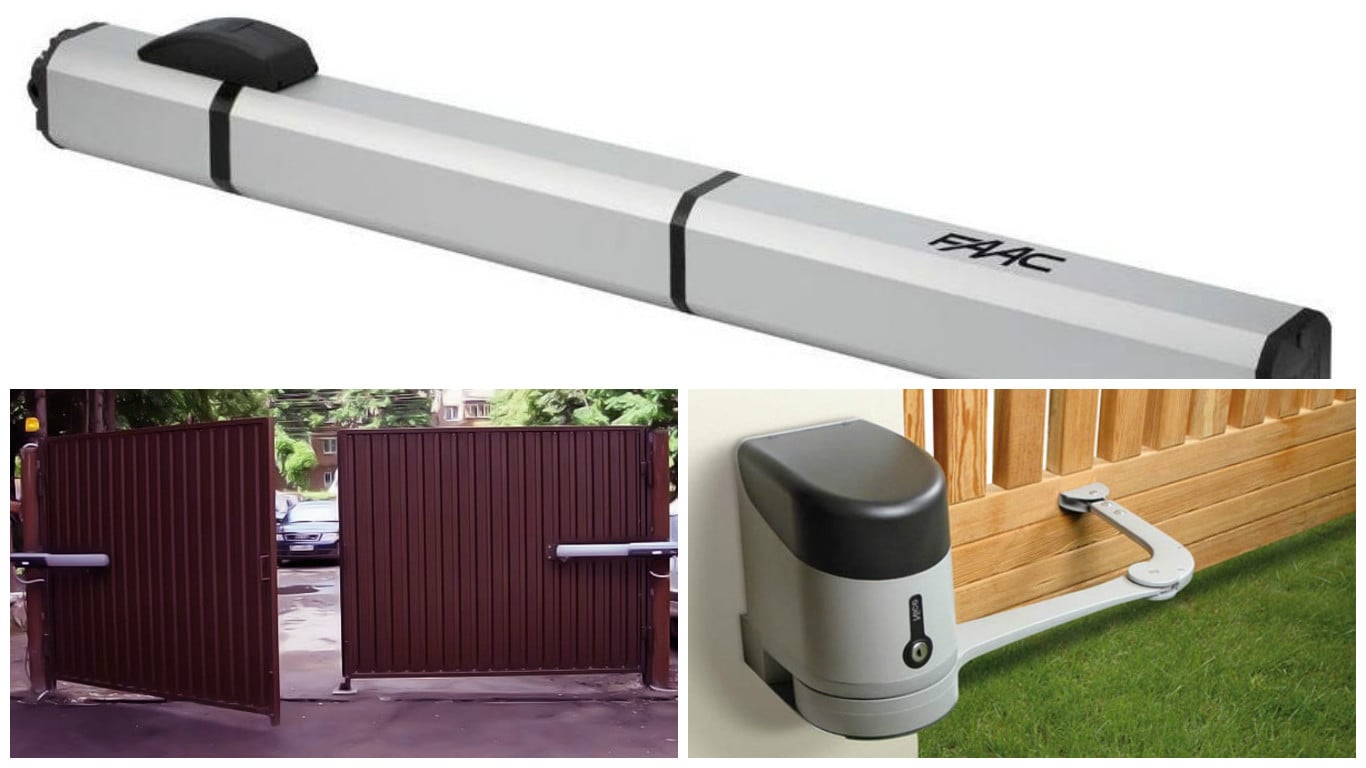

Типы привода

В зависимости от того, каким приводом оснащена автоматика, она может быть:

• рычажной;
• линейной;
• подземной.

Линейный привод получил наибольшее распространение. Он достаточно прост в эксплуатации. Такая автоматика чаще крепится к низу створки, но существуют модели с верхним и центральным креплением. В его состав, кроме двигателя и блока питания, входит червячный редуктор. Линейные модели обеспечивают плавное открытие и закрытие створки шириной до 3 м, увеличивая срок службы конструкции в целом. Возможно аварийное открытие ворот при отсутствии электроэнергии. Максимальный размах – 90°. Открытие возможно в обоих направлениях.

Линейный привод весьма популярен

Внимание! Для открытия створки линейным приводом требуется около 16 секунд.

Рычажный привод отличается высоким качеством изготовления и доступной стоимостью. Весит больше линейного и имеет более длительный срок службы. Некоторые модели комплектуются резервным аккумулятором на случай отключения электроэнергии. Может монтироваться на створки шириной до 4,5 м, в том числе своими руками.

Рычажные – качественные и доступные

Подземный привод – самый современный тип. Монтируется под землей, обеспечивая презентабельный внешний вид ворот. Конструкция не боится внешнего воздействия, хорошо работая при низких температурах. Обеспечивает плавное открытие ворот на угол от 110°. Может устанавливаться на ворота, у которых вес створок достигает 900 кг при ширине 5 м.

Подземные монтируются в специальном контейнере

Преимущества и недостатки

Основными достоинствами автоматики для распашных ворот являются:

• простота открытия входной группы. Не выходя из машины, можно попасть на территорию участка;
• возможность открытия без дополнительных усилий;
• экономия времени;
• надёжность фиксации створок;
• наличие у некоторых моделей подсветки, включающейся автоматически при срабатывании автоматики. В этом случае намного проще въезжать во двор в тёмное время суток;
• бесшумность;
• долговечность. При соблюдении рекомендаций производителя, систему можно эксплуатировать в течение длительного времени;
• возможность открытия при отсутствии электроэнергии.

Из недостатков следует отметить:

• энергозависимость. Система потребляет некоторое количество электроэнергии, а потому расходы увеличатся;
• сложность эксплуатации при низких температурах;
• высокая стоимость качественных изделий.

Открыть створку несложно в любую погоду

Автоматика для откатных ворот: устройство и преимущества

Откатные ворота достаточно популярны. Автоматика делает их эксплуатацию более комфортной. Качественные изделия имеют продолжительный срок службы, но при этом более сложны в монтаже. Предлагаем познакомиться с особенностями подобных изделий, их преимуществами и конструктивными особенностями.

Откатные системы предполагают использование специальной автоматики

Устройство и принцип работы

Подобная система включает привод, два концевика, зубчатую рейку. В состав некоторых моделей входят фотоэлементы, сигнальная лампа и выносная антенна, благодаря которой значительно возрастает дальность действия пульта.

Специальная сигнальная лампа оповестит об открытии ворот

В процессе работы системы по зубчатой рейке, прикреплённой к створке откатной системе, перемещается звёздочка, подсоединенная к приводу. После поступления сигнала привод заставляет звёздочку вращаться, и створка сдвигается в нужную сторону.

Для движения используется специальная зубчатая рейка

Эксплуатационные характеристики

При выборе подходящей модели следует учитывать следующие параметры:

• мощность двигателя, которым комплектуется система;
• материал, из которого изготовлены зубчатые колёса в редукторе. Предпочтительны изделия, укомплектованные металлическими шестернями;
• тип концевого выключателя, который может быть механическим и магнитным. Последний вид с точки зрения удобства эксплуатации является предпочтительным, так как сделает возможным эксплуатацию конструкции даже в холодное время года, когда механические выключатели часто замерзают;
• допустимый вес и размер створок.

Характеристики зависят от модели

Типы привода

Работа автоматики на откатных воротах может обеспечиваться с помощью линейного, подземного либо рычажного привода. Первый тип актуален для створок, вес которых не превышает 1 т. Конструкция монтируется на опоры, прилегающие к створкам.

Поземный привод монтируется под землей. Его размещают в специальном защищённом контейнере. Благодаря этому автоматика не боится земли, холода и влаги. Рычажный устанавливается таким образом, чтобы рычаги, обеспечивающие движение полотна, выходили из земли и крепились к плоскости створок.

Внимание! Эксплуатация подземного и рычажного привода обходится достаточно дорого.

Привод выбирается индивидуально

Преимущества и недостатки

К основным достоинствам автоматики для откатных ворот стоит отнести;

• безопасность эксплуатации;
• плавность движения створки благодаря специальным ловителям и концевым датчикам;
• надёжность и длительный срок службы при правильном уходе;
• возможность открытия ворот с пульта и вручную при отсутствии электричества;
• возможность монтажа в месте, где находится открытая либо закрытая створка.

Из недостатков стоит отметить сложности:

• эксплуатации в зимнее время;
• монтажа своими руками.

Месторасположения блока управления выбирается самостоятельно

Автоматика для секционных ворот

Секционные ворота являются оптимальным вариантом для гаража. В процессе открытия створка по специальным направляющим двигается вверх, располагаясь под потолком. В результате удаётся предотвратить возможное повреждение автомобиля. Предлагаем разобраться в особенностях подобных изделий, их преимуществах и недостатках.

Секционные ворота актуальны для гаража

Устройство и принцип работы

В комплект поставки обычно входит блок управления электронного типа, привод, направляющая рейка (ременная либо цепная) или пульт. Производители также прикладывают инструкцию по эксплуатации и набор для выполнения монтажных работ.

При открытии створка сдвигается к потолку

Принцип работы автоматики для секционных работ можно увидеть на следующих видео:

Эксплуатационные характеристики

На выбор модели способны повлиять характеристики монтируемой системы. Значение имеет размер, вес, частота и скорость открытия створки секционных ворот. Эти данные позволяют оценить условия эксплуатации автоматики.

Характеристики могут меняться в широком диапазоне

Типы привода

Выбор привода зависит от места установки секционных ворот. Для строений промышленного назначения используется преимущественно вальный привод, состоящий из вала и торсионного механизма. Для частного гаража подойдёт потолочный тип, который может быть ременным или цепным в зависимости от вида используемой передачи. Ременные получили наибольшее распространение из-за бесшумности работы. Зато цепные имеют более продолжительный срок службы.

Системы с цепной передачей прослужат намного дольше

Преимущества и недостатки

К преимуществам автоматики для секционных ворот стоит отнести:

• удобство эксплуатации. Створка входной группы смещается вверх, что весьма удобно в зимнее время;
• быстрое закрытие;
• простота установки. Монтаж можно выполнить своими руками;
• защитную функцию. Гараж надежно защищен от взломщиков;
• безопасность эксплуатации. Смещаясь вверх, ворота не могут повредить авто.

Из недостатков стоит отметить энергозависимость.

Автоматика способна повысить уровень защиты гаража

Ведущие производители автоматики для ворот

Качественную автоматику предлагают многие производители. Выбирая подходящий вариант, обратите внимание на товарные знаки:

• Came. Продукция итальянского концерна актуальна для бытового использования. Отличается надёжностью исполнения. Доступен выбор механизмов с различным конструктивным исполнением;
• Nice. Под итальянским брендом представлена широкая линейка механизмов. Предлагаемые производителями модели отличаются малым временем открытия ворот, безопасностью эксплуатации, высокой защитой от взлома;
• BFT. Итальянский производитель предлагает качественные изделия по доступной цене. В каталоге представлена автоматика для всех типов ворот, а также дополнительные аксессуары;
• Doorhan. Данная продукция традиционно занимает лидирующие позиции. Для её изготовления используются качественные материалы и комплектующие;
• Faac. Производитель уже длительное время занимается выпуском гидравлической автоматики. Изделия отличаются высокими эксплуатационными характеристиками, но предъявляют повышенные требования к условиям обслуживания;
• Comunello. Продукция отличается стильным дизайном, высоким качеством изготовления и широким функционалом. Закрытие ворот осуществляется через заданный период времени. Возможно наличие функции обнаружения препятствия;
• An Motors. Китайский производитель предлагает качественную автоматику по низкой цене, которая хорошо подходит для эксплуатации в зимнее время.

Отзыв о модели CAME ATI3000:

Подробнее на Отзовик: https://otzovik.com/review_2620448.html

CAME ATI3000

Отзыв о модели CAME Frog:

Подробнее на Отзовик: https://otzovik.com/review_2620531.html

CAME Frog

Отзыв о модели Comunello для распашных ворот Abacus:

Подробнее на Отзовик: https://otzovik.com/review_5320316.html

Comunello для распашных ворот Abacus

Критерии выбора

Выбрать подходящую модель бывает достаточно сложно. Если вы ещё не решили, какая автоматика должна быть установлена на Ваши ворота, советуем посмотреть следующие видео. Возможно, в них Вы найдёте ответы на актуальные для вас вопросы:

Делитесь в комментариях, какой автоматикой для ворот Вы пользуетесь, и почему отдали предпочтение данной модели

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

выбор привода и их характеристика

В настоящее время распашные ворота можно оборудовать современными автоматическими системами, которые позволят открыть или закрыть ворота дистанционно с помощью пульта управления. Современное оборудование разрешает пользоваться воротами, не выходя из своего автомобиля или дома.

Автоматика на распашных воротах

Кроме того, установить автоматику на распашные ворота можно самостоятельно.

Автоматические ворота все больше пользуются спросом, и это говорит о том, что такие ворота удобны и комфортны. Устройство включает в себя автоматическое оборудование и несколько створок, с помощью которых, можно открыть ворота внутрь или наружу.

В основном принято открывать створки наружу, ведь это более удобно. Оборудование, комплектующие, материалы, которые применяются для изготовления таких ворот, очень разнообразны.

Важной составляющей таких распашных ворот является автоматическая система, установка которой сделает возможным насладиться всеми преимуществами автоматических ворот.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

1. Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
2. Происходит надежная фиксация открытия и закрытия приводом;
3. Скорость открытия 12-15 секунд;
4. Надежность и долговечность;
5. Возможность подсветки территории;
6. Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
7. Бесшумная работа автоматики;
8. Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети.

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

1. Профильные трубы с сечением 60х30, 40х30 мм;
2. Швеллер или профильная труба размерами 100х100 мм;
3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
4. Арматура диаметром 14 мм;
5. Электроды;
6. Кирпич;
7. Раствор из цемента, песка и щебня.

Инструменты:

1. Лопата;
2. Сварочный аппарат;
3. Болгарка;
4. Уровень;
5. Измерительный инструмент;
6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Установка автоматики своими руками

Наличие электропривода в распашных автоматических воротах — основное отличие от ворот, которые открываются вручную. Вы можете установить автоматические ворота своими руками.

Суть привода заключается в том, что с помощью редуктора двигатель приводит в движение рычаг. Комплект также состоит из: фотоэлементов, замка для разблокировки ключей, сигнальной лампы и блока управления.

Приводы и их характеристики

Приводы делятся по способу усилия и бывают:

1. Линейные;
2. Рычажные.

По принципу работы можно поделить на:

1. Гидравлические;
2. Электромеханические

По месту монтажа:

1. Наземные;
2. Подземные.

Схема с указанием количества жил электрических проводов

Линейные приводы

Самые популярные на сегодняшний день электромеханические линейные приводы. Их устанавливают чаще всего, вследствие доступной цены, легкой установки, наружного открытия.

Работа привода заключается во вращении двигателем винта через редуктор. Винт двигает гайку вдоль направляющей, вследствие чего энергия вращения двигателя преображается в линейное передвижение гайки, которая и открывает конструкцию.

Для долговечности и плавности хода этот тип приводов требует, чтобы двигатель замедлялся в конце циклов работы, перед тем как среагирует конечный выключатель. Если двигатель будет замедляться в конце цикла работы, то и привод будет функционировать долго. Блок управления выполняет эту функцию в линейных приводах.

Рычажные приводы

Рычажные приводы обеспечиваю плавность и прочность работы ворот. Они работают так: на вертикальный вал через редуктор двигатель передает энергию. На вертикальном валу удерживается кривошип через шатун (рычаги), который перемещает ворота. Рычажные приводы содержат датчики контроля оборотов двигателя и конечные выключатели.

Можно установить рычажный привод под землей. Однако такой тип установки мало используют, так как туда может запросто попасть вода, возможно замерзание при низкой температуре.

Рычажный привод для ворот

Гидравлические приводы

Принцип действия гидравлического привода: реверсивный гидравлический насос двигателя усиливает рабочий раствор в гидроцилиндры, которые двигают ворота. Система оборудована датчиками, обеспечивающими безопасность. Этот вид приводов такой же надежный, как и линейный электромеханический. Однако его используют мало, поскольку он дорого стоит.

При этом если вес, размеры створки близятся к максимуму и ворота часто используются, то нужен гидравлический привод.

Есть 3 варианта установки ворот с линейной автоматикой: открытие наружу, внутрь и внутрь с углублением.

Установка автоматики при открытии ворот наружу

На этапе подготовки проема, нужно сделать закладные. Как правило, в центре столба из кирпича укладывают трубу с сечением 100х100 мм или швеллер. Затем приваривают арматуру. Далее выводят три закладных под профильную трубу размером в 60х30 мм на опорном столбе, на котором нужно приварить петли для створок. При этом закладные для приводов должны находиться на высоте крепления приводов.

Когда конструкция установлена, приступают к установке автоматики. На раму каркаса приварите один кронштейн, на закладную столба — второй. Соблюдайте все нормы: если не учесть, хоть одну, автоматика может не работать.

Очень важно проложить проверенные провода. Нужно, чтобы они были целыми и тщательно изолированными.

Установка автоматики при открытии ворот внутрь

В таких воротах промежуток от центра петли до границы несущего столба должен составить 6 см.

При открывании полотна внутрь, столбы ставят так, как и при открытии наружу. Рекомендовано заложить в центр швеллер или металлическую трубу. Материал выбирайте на свое усмотрение. Далее нужно вывести закладные для крепления кронштейнов.

В крайних углах хода ворот нужно установить упоры. Их делают из арматуры или уголков.

Установка автоматики при открытии ворот внутрь (проделывание углубления)

Возможно, когда вы ставили ворота, не думали над тем, что будут использованы приводы и поставили петли по центру столба. Рассмотрим вариант, при котором автоматика ставится на уже установленные ворота.

Если взять, к примеру, столб 38х38 см, то делать углубление нужно в 14-15 см. Ширина и высота составят по 25 см. Если труба была обложена кирпичом, то кронштейны надежнее приварить на ней.

Оборудуйте ваши распашные ворота электроприводом и почувствуйте, насколько удобнее стало попадать на территорию участка. Кроме, того, используя все рекомендации и советы, вы можете поставить автоматику на распашные ворота самостоятельно. Автоматические распашные ворота – правильное решение для тех, кто стремится к безопасности и комфорту.

. .

виды приводов для автоматических механизмов открывания, электроприводы Came и Nice

Сейчас производители предоставляют широкие возможности для автоматизации распашных ворот. Вы сможете открывать ворота не своими руками, выходя из машины или дома, а дистанционно, используя пульт управления или кнопку. Таким образом, с помощью автоматики для распашных ворот можно упростить себе жизнь. Необходимо лишь правильно подобрать нужный механизм.

Характеристики

Автоматика для распашных ворот позволяет сделать их использование более удобным и комфортным. Они представляют собой механизм со створками, который открывает ворота наружу или внутрь. Но есть множество моделей, которые отличаются по своим качественным характеристикам и некоторым свойствам. Представлены и модели, которые имеют разный уровень возможных нагрузок.

Характеристики отличаются в зависимости от того, какой тип ворот будет использоваться, какая будет ширина створок, каков общий вес ворот в целом. Так, есть модели, которые позволяют открывать ворота только внутрь, а есть автоматика, которая позволяет открывать их как внутрь, так и наружу. Представлены модели, которые предназначены только для ворот с одной створкой, а есть изделия для двустворчатых ворот.

Автоматика имеет разные характеристики в зависимости от веса ворот: есть модели с максимальным весом до 200, до 400, до 600 и до 900 кг. Нужно учитывать и уровень нагрузок, который будет приходиться на автоматику. Так, отличным вариантом для использования автоматизированных систем являются ворота со створками из профнастила. Необходимо также заранее учесть интенсивность эксплуатации.

Если вы планируете открывать ворота нечасто и приобретаете их исключительно для домашнего использования, то лучше сделать выбор в пользу моделей, которые рассчитаны на 50% эксплуатации. Но для производственного помещения, где механизм ворот часто работает, лучше подобрать автоматику с интенсивностью 100%. По характеристикам модели разделяются и в зависимости от времени, которое затрачивается на полный цикл открытия створок. При этом производители указывают точное время в секундах из расчёта веса и размера ворот.

Данная цифра рассчитана при том, что ворота будут открываться на 90 градусов. Но есть и более интересные модели, которые имеют возможность открывания на 110 и даже на 180 градусов. Автоматика может различаться в зависимости от шага хода. Так, максимальный шаг делает использование конструкции более комфортным. Лучше использовать самые удобные модели, которые характеризуются плавностью хода и торможением перед максимальным открытием. Это необходимо для того, чтобы сохранить створки ворот и не допустить их повреждения.

Преимущества и недостатки

Автоматика для распашных ворот имеет ряд преимуществ:

• В первую очередь это упрощает процесс открывания ворот. Особенно это важно в непогоду: когда идёт снег, дождь или сильный мороз. Вам не придется выходить на улицу, чтобы вручную открыть ворота.
• Кроме того, вам не нужно будет для этого применять силу.
• Вы сэкономите еще и время: стоит лишь нажать на кнопку, чтобы ворота сами открылись. Если бы вы открывали ворота вручную, на это потребовалось бы больше времени. А среднее время открывания распашных ворот с помощью автоматики составляет 15 секунд.
• Ещё одно большое преимущество – ворота надёжно фиксируются приводом. Таким образом, конструкция является полностью безопасной.

• Ряд изделий имеет важное преимущество в виде подсветки. Когда ворота открываются, подсветка автоматически включается и подсвечивает всю придомовую территорию, чтобы вам было легче въехать на машине. Так вы сможете увидеть, кто заходит или заезжает на территорию, в нужный момент закрыть дверь.
• Автоматика позволяет сделать открытие ворот более плавным и бесшумным. Так, створки двигаются тихо и не будят домочадцев даже ночью.
• Автоматическая система открывания ворот является надёжной и долговечной. Она способна служить долгими десятилетиями при правильном обслуживании и уходе.
• Многие системы предполагают функцию блокировки створок. Таким образом, вы сможете обеспечить полную безопасность эксплуатации и не будете беспокоиться за взлом таких ворот.
• Несмотря на то, что ворота являются полностью автоматическими, их можно открывать и без электроэнергии. Так, многие модели оснащаются специальным ключом, который поможет открыть их вручную. Поэтому у вас не возникнет неприятных и неловких ситуаций, из-за которых вы не сможете попасть домой.

Некоторые покупатели сталкиваются с недостатками автоматических систем:

• Многие системы не работают в сильный мороз. Поэтому иногда приходится открывать ворота руками, чтобы не испортить механизм.
• Недорогие автоматизированные приводы двигаются не слишком плавно, даже, наоборот, отрывисто, поэтому быстрее изнашивают конструкцию ворот.
• Качественные и надёжные системы требуют наличия широких столбов для того, чтобы туда можно было закрепить блок с редуктором. Для нормальной работы системы необходимо предусмотреть некоторые условия. Нужно будет учесть вес ворот, размер створок, а также ширину столбов.
• Некоторые также сталкиваются с поломкой механических частей автоматики. Обычно это связано с заклиниванием створок из-за того, что на пути ворот при раскрытии есть какие-либо преграды. Таким образом, приходится переводить механизм на ручной режим и самостоятельно регулировать ворота.

Принцип работы механизма

Автоматика включает в комплект несколько элементов, которые влияют на работу механизма в целом.

В эту систему входят:

• блок управления системой;
• приводы;
• электронный пульт.

Кроме того, многие производители предоставляют руководство по эксплуатации, с помощь которого можно самостоятельно установить автоматический привод. Для нормального функционирования механизма можно приобрести брелоки-пульты дистанционного управления, антенны, лампы для подсветки, а также радиоприёмник.

Многие устройства также имеют электромеханический замок, который позволяет блокировать ворота после того, как они будут закрыты. Некоторые механизмы включают в комплект сигнальные лампы, с помощью которых можно оповестить всех, кто находится около ворот о том, что створки начинают открываться.

Что касается работы механизма, то рычажный вариант работает от редуктора, который и двигает два имеющихся рычага. Такое устройство устанавливается на столб, а рычаг закрепляется на створку ворот.

Модели линейного типа открываются с помощью возвратно-поступательных движений штока. Основу конструкции составляет редуктор, который приводит её в действе. Такой механизм имеет особенность работы: он немного замедляется при завершении цикла открывания и закрывания. Таким образом, данная автоматическая система работает дольше, чем другие виды. Все эти механизмы также дают возможность открывания ворот вручную.

Виды приводов

Автоматика разделяется на разные виды в зависимости от приводов:

• Модели линейного привода.
• Модели рычажного привода.
• Модели подземного привода.

Их подбирают, исходя из условий, в которых будет работать механизм ворот: конкретный размер и вес, температурный режим.

Модели линейного привода

Являются самыми распространенными и простыми в эксплуатации. Как правило, автоматика при этом располагается в нижней части створки. Но встречаются варианты с расположением механизма по центру или сверху. Выбор не ограничен, всё зависит от удобства пользователей.

Линейный привод характеризуется наличием червячного редуктора. Ещё одним его элементом является двигатель. Он работает от специального блока питания. На двигатель подаётся постоянный или переменный ток.

Такая система является довольно недорогой и простой. Ее легко найти в магазине, подобрав для любого типа распашных ворот. Кроме того, такие системы стоят совсем недорого. И установить их можно даже в случае, если створки закрепляются к узким столбикам.

Большим преимуществом такой системы является то, что линейный привод способен замедлять ход створки при открывании и закрывании двери. Этим он увеличивает срок эксплуатации ворот и повышает износоустойчивость двигателя и блока, подающего электрический ток. Кроме того, линейный привод можно открыть руками в случае, если будут проблемы с электроэнергией, благодаря системе аварийного открывания.

Линейный привод позволяет открывать ворота в любую сторону: как внутрь, так и наружу. Но при этом распах возможен только на 90 градусов. Таким образом, они могут немного закрывать проезд и не давать свободу движения. Особенно это важно в случае, если у вас крупногабаритная техника. Стандартный линейный привод прекрасно подходит для ворот, створка которых весит около 600 кг. Данные модели подходят для ворот шириной около 3 м.

Стандартный линейный привод весит примерно 8 кг. При таком соотношении веса и качественных характеристик привода и ворот открытие створки происходит примерно за 16 секунд.

В случае, если ваши ворота шире 3 м, следует использовать телескопический линейный привод. Он также предназначен для ворот весом до 600 кг, а время открывания составляет 17 секунд.

Есть более надёжные приводы гидравлического типа. Такой линейный привод подходит для ворот с весом не более 900 кг. Но время открывания створки составляет примерно 30 секунд.

Последний вариант больше подходит для помещений производственного назначения, он выдерживает большие нагрузки и частое открытие и закрытие ворот. Но его стоимость является очень высокой.

Сама автоматика линейного типа включает в состав двигатель с блоком управления, два привода, а также пульт или кнопку для активации его работы. Линейный привод имеет некоторые ограничения для использования. В основном они касаются температурного режима и веса. При этом каждый производитель представляет разные модели.

В среднем изделия с линейным приводом выдерживают температуру от – 20 до +50 градусов. Поэтому в сильный мороз такая автоматика будет работать с перебоями, в данном случае от её использования лучше отказаться.

Рычажный привод

Это ещё один распространенный тип автоматики, который отличается демократичной стоимостью и хорошим качеством. Он также представляет собой модель с переменным и постоянным током. Сам привод весит примерно 13 кг, он является более массивным по сравнению с предыдущей конструкцией. Но работает он совсем иначе. Основной двигающей конструкцией в этом случае является рычаг, который обеспечивает плавность открытия и закрытия конструкции. Именно поэтому данная система не имеет функции замедления хода.

Ворота служат долго и не портятся от такой автоматики. Кроме того, сам привод является более долговечным, чем линейный.

Рычажный тип привода можно легко установить своими руками. Причём многие производители представляют модели, которые имеют внутри резервный аккумулятор. Когда доступ электроэнергии прерывается, система может работать в стандартном режиме, вне зависимости от отключения электричества. Именно поэтому она является более удобной и надёжной. Но устанавливать рычажный привод можно в основном только на колонны средней ширины и широкие.

Такой тип привода используется только для монолитных ворот. А также для ворот шириной не более 4,5 метров. Средний вес, который выдерживает данная конструкция – 600 кг, но есть и более слабые модели. Всё зависит от конкретного производителя.

Он также включает в состав пульт дистанционного управления, блок, два привода на шарнирах. Показатели, ограничивающие температурный режим, являются схожими с линейным типом привода: от – 20 до + 50 градусов. Именно поэтому в мороз такая автоматика не очень практична.

Подземный привод

Это очень удобная и самая новая автоматика. Она предполагает установку всей системы, регулирующей открытие и закрытие ворот, под землёй. Таким образом, внешний вид ворот не будет испорчен. Сам привод прячут в короб, который надёжно защищает его от ржавчины, влаги и грязи. Его устанавливают под петли створок, именно поэтому он совершенно незаметен со стороны. Систему можно устанавливать как на квадратные и прямоугольные ворота, так и на конструкции в форме арки.

Важным преимуществом автоматики является то, что она более практична. Так, угол открывания ворот составляет 110 градусов, если вы берёте стандартную модель. Но есть более интересные изделия с расширенной комплектацией, угол открытия которых может составляет даже 360 градусов. Это удобный планетарный привод.

Такая автоматика предполагает тихое и плавное открытие и закрытие ворот, поэтому предварительная остановка перед окончанием этих циклов не требуется. Механизм является полностью защищённым и поэтому служит довольно долго. Максимальный вес створки, который допустим для ворот при использовании данного типа привода, составляет 900 кг.

Показатель ширины ворот также является большим по сравнению с предыдущими видами автоматики: 5 м. Кроме того, такую автоматику можно устанавливать своими руками. Она безопасная и качественная. Но эти изделия являются более дорогостоящими.

Что касается температурного режима, то такие модели хорошо изолируются от холода под землей, поэтому считаются более устойчивыми к холоду и перепадам температур.

Производители

Автоматику для ворот выпускают многие производители, они отличаются высоким качеством продукции и большим ассортиментом.

• Сейчас в России популярен бренд Doorhan, который представляет автоматику для ворот разного типа. В основном эти модели относятся к системам эконом-класса, поэтому стоимость у них невысокая. Среди приводов популярны модели серии Sectional. Компания представляет собственную разработку системы приводов для ворот разного типа, в том числе распашных. Производитель дает гарантию 3 года.

• Не менее известен немецкий бренд Hormann, который представляет автоматику серии ProMatic и SupraMatic. Производитель делает ставку на надежность системы, указывая, что её практически невозможно взломать. Так, бренд Hormann представил систему, защищающую от поддомкрачивания механизма. Производитель предлагает гарантию 5 лет.

• Came – итальянская компания, которая занимает лидирующие позиции на рынке по продажам автоматики для ворот. Все модели имеют современный дизайн и разработаны для всех типов распашных ворот.

Для маленьких ворот можно подобрать скользящий привод для наружной установки Amico, а для створок среднего размера – привод модели ATI. Для металлических ворот отдельно предусмотрен привод модели Krono со стальным цилиндрическим корпусом. Компания также представляет низковольтные приводы, работающие даже в случае, когда возникают проблемы с электроснабжением. Бренд Came гарантирует безопасность и функциональность своих конструкций.

• Еще одна популярная итальянская компания – Nice. Приводы этого бренда прочные, износостойкие и современные по дизайну. Производитель указывает, что монтаж таких систем прост, для этого будет достаточно прочтения руководства. Кроме того, управлять такой автоматикой очень легко: можно подобрать любые пульты управления, которые имеют широкий диапазон для подачи сигнала.

Все приводы бренда Nice полностью безопасны и имеют функцию обнаружения помех во время работы, которая блокирует ворота, если в радиусе обнаружен объект. Автоматика от данного производителя пользуется популярностью во многих странах мира: в России, Англии, Германии, покупатели оставляют только положительные отзывы о данных системах.

Отзывы

Много хороших отзывов покупатели оставляют об автоматике бренда Came. Многим нравится соотношение цены и качества данных систем. Также отмечается их надежность и долговечность.

Некоторые покупатели упоминают китайский AN-Motors, поскольку он предлагает функциональные модели по демократичным ценам. Но многие жалуются, что такая автоматика неустойчива в морозы.

По качествам морозоустойчивости и защиты от перегрева покупатели выделяют модели от Doorhan.

Особенности применения

Выбирая автоматику для распашных ворот, необходимо учитывать правила её применения. Так, лучше покупать модели, которые предназначены для открытия вовнутрь, они удобнее в эксплуатации. При этом можно применять автоматику с любыми приводами. Подойдут даже электроприводы, сделанные из спутниковых антенн.

Применяя автоматику, также учитывайте характеристики материалов, из которых сделаны столбы. Так, если они изготовлены из кирпича, то кронштейны могут испортить их, и со временем столбы начнут крошиться и даже рушиться. Именно поэтому необходимо дополнительно укрепить столб, а кронштейны следует приваривать по всему периметру.

То же самое относится и к бетонным приводам. Для них лучше применять рычажный механизм. Кроме того, лучше использовать приводы с максимальной длиной хода. Такой механизм будет дольше сохранять свои качества и характеристики.

Перед применением механизма в работе его нужно протестировать и проверить, не будет ли оставаться ход после того, как створки ворот откроются до нужного угла. Таким образом, вы избежите порчи ворот и настроите автоматику правильно. Только после того, как вы проверите все особенности устройства и применения данной системы, можно будет монтировать её на ворота.

Правила эксплуатации

В процессе эксплуатации автоматических ворот необходимо предусмотреть, чтобы при их открывании не было никаких препятствий. Поэтому в данном радиусе не следует устанавливать постройки и сооружения. Если в ворота встроена калитка, необходимо проверить, насколько плотно она закрыта перед движением ворот.

Для хорошей работы механизма лучше настроить и заранее отрегулировать привод, выбрав нужный режим работы. При эксплуатации моделей, которые работают от подачи сигнала с помощью брелока-пульта, следует изучить, где находится активная зона подачи сигнала. И при автоматическом открывании ворот следует находиться в этой зоне.

Отдельные правила предусмотрены и при ручном открывании ворот в случае каких-либо повреждений механизма или проблем с подачей электричества. Делать это нужно плавно, без резких рывков. Ни в коем случае не толкайте ворота во время их автоматического движение, особенно в момент начала открытия створки. Дело в том, что именно на начальном этапе привод развивает большую мощность, поэтому вмешательство может привести к поломке механизма.

Если ваши ворота не имеют фотодатчиков, реагирующих на появление человека у створки, который вдруг попал туда во время закрывания, необходимо соблюдать ряд правил. Лучше всего перейти на ручной режим управления, и раскрыть створки своими руками. Для этого необходимо разблокировать привод.

Важно систематически обслуживать весь механизм ворот, включая торсионы, выбирая самые надежные и качественные виды смазки. Чтобы смазать ворота, нужно применять специальные приспособления. Когда вы осматриваете или смазываете ворота, следует обязательно отключить питание привода.

Ремонт ворот и замену комплектующих не рекомендуется производить самостоятельно. Лучше обратиться за помощью к специалисту или производителю в отдел гарантийного обслуживания.

О том, как выбрать автоматику для распашных ворот, смотрите в следующем видео.

Как выбрать автоматику для распашных ворот

Распашные ворота являются достаточно распространенным типом ворот, используемым для защиты прилегающей территории к жилищу человека. Со временем они претерпели существенные изменения, но с успехом используются до сих пор. В наши дни появилась необходимость произвести автоматизацию конструкции, чтобы сделать ворота максимально комфортными и удобными в использовании.

Автоматика для распашных ворот представляет собой два электропривода, установленных на открывающихся наружу или вовнутрь створках. С помощью автоматики можно произвести необходимое действие (открывание/закрывание ворот) одним нажатием кнопки пульта.

Два привода могут дополняться фотоэлементами безопасности, сигнальной лампой, антенной и прочим дополнительным оборудованием. Работа происходит от электросети. Установить механизм можно собственными руками, если правильно подобрать автоматику для распашных ворот.

Типы автоматики и выбор механизма

Перед установкой автоматики на распашные ворота неплохо изучить ее типы, чтобы точно понимать, какой тип подойдет для Ваших ворот, а так же свободнее ориентироваться в большом ассортименте. Чаще всего используются следующие типы электроприводов:

Рычажный. Его еще называют локтевым, так как механизм напоминает согнутую в локте руку. Имеются два рычага, скрепленные шарниром. Все части соединены между собой болтами и втулками. Привод монтируется на несущий столб. Он работает плавно, создавая минимальное трение механизма. Ворота открываются бесшумно и медленно. Рычажный привод спокойно выдерживает вес ворот до 800 кг и створку шириной 3-4 метра. Для разных створок выбирается правосторонний и левосторонний механизм. Преимущества: несложно установить, не требуется сварка, возможность открывать ворота внутрь и наружу. Недостатки: зимой на рычаги может попадать влага, в следствии чего происходит образование льда.

Линейный. Этот тип автоматики работает по принципу удлинения и укорачивания штока. Крутящий момент от двигателя к створке может передаваться с помощью червячного редуктора. Иногда для этого предназначен гидроцилиндр, работающий на масле. Такой тип автоматики используется в 90% случаев, так как он имеет компактные размеры, эстетический внешний вид, доступен по цене и надежен. Механизм работает бесшумно, плавно, способен оказывать торможение.

Выбирая приводы для распашных ворот необходимо обратить внимание на тип механизма. Существует два варианта: гидравлический и электромеханический.

Электромеханический принцип работы автоматики используется часто, так как для его установки не требуется дорогостоящего оборудования. Привод работает от электросети с напряжением в 220 В. Электромеханизм используется для линейной и рычажной автоматики. Это один из самых приемлемых вариантов, если ворота не имеют существенного веса и должны открываться внутрь или наружу.

Гидравлический привод необходим для массивных, тяжелых ворот, используемых часто (интенсивно). Он рассчитан на длительный период эксплуатации с большими нагрузками. Принцип действия: установленный реверсный гидравлический насос двигателя усиливает раствор в гидроцилиндре, двигающем створку ворот. Обеспечена полная безопасность и надежность механизма. Предусмотрены специальные датчики, контролирующие работу.

Использование разных типов автоматики

Перед тем, как выбрать автоматику для распашных ворот, следует обратить внимание на вес створки. Для массивных конструкций надежный вариант – гидравлический привод. Его можно часто встретить на крупных промышленных объектах, так как он обеспечивает продолжительный срок службы системы при любых погодных условиях.

Линейная автоматика используется повсеместно и приобрела популярность, благодаря простоте и удобству. Ее можно установить в частном доме, загородном коттедже, предприятии любого типа. Между тем, рычажные системы тоже встречаются в продаже. Иногда они являются единственным подходящим вариантом установки.

Особенности монтажа автоматики

При выборе и установке автоматики нужно руководствоваться весом и размером сворок. Это касается покупки любого механизма. Для сплошных ворот из профнастила, часто используемых в нашей стране, рекомендуется выбирать автоматику с запасом веса 1.5-2 раза, чтобы она быстро не вышла из строя при сильном ветре, действующем на створки.

Любая автоматика устанавливается на узкий профильный столб. Если створки должны открываться наружу, то правильным решением будет монтаж линейного привода в верхней части конструкции. Рычажная система позволяет открывать створки внутрь и наружу до 110 градусов. Через редуктор энергия движения передается на центральный вал, к которому прикреплен рычаг и створка.

Перед установкой автоматики распашных ворот своими руками следует проверить исправность работы конструкции. Створки должны без помех открываться, закрываться без перекосов, дефектов. Если расстояние от петли до внутренней части столба меньше 15 см, подойдет линейный привод. В остальных случаях рычажный тип.

Дополнительные возможности автоматики для распашных ворот

• оборудование калитки с автоматическим приводом независимо от ворот;
• быстрая остановка створки при нажатии кнопки пульта на приличном расстоянии;
• перевод системы ручной режим при прекращении подачи электропитания;
• открытие одной створки;
• возможность постоянной связи с системой контроля доступа;
• остановка движения ворот при обнаружении препятствия на пути за счет фотоэлементов.
